GUTACHTEN zur ABE Nr. 51231 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55089716 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17 EH2+ Typ CX200.8017
Hersteller ProLine Wheels-TEC GmbH
Seite 1 von 16
Auftraggeber ProLine Wheels-TEC GmbH
Rheinkaistraße 24
68159 Mannheim
QM Nr. 49 02 0031602
Prüfgegenstand PKW-Sonderrad
Typ CX200.8017
Radgröße 8.0Jx17 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W8 CX200.8017 W8 / 66,5 / 57,1 5/112/57,1 45 900 2260
Kennzeichnungen
KBA-Nummer 51231
Herstellerzeichen ProLine
Radtyp und Ausführung CX200.8017 (s.o.)
Radgröße 8.0Jx17 EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 30
S03 Schraube M14x1,5 Kegel 60° 140 30
S04 Schraube M14x1,5 Kegel 60° 170 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51231 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55089716 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17 EH2+ Typ CX200.8017
Hersteller ProLine Wheels-TEC GmbH
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 215/45R17 A12 A16 A21
8V 77-140 225/45R17 A57 Cbo F24
e1*2007/46*0607*.. 77-140 235/40R17 Lim V00 V17
- Limousine 77-140 235/45R17 S02
- Cabrio 77-140 245/40R17 A01 K1a K2b
Audi A3 Cabriolet 75-147 215/45R17 K1a K56 R37 T87 T88 A01 A12 A16
8P 75-147 225/45R17 K1a K1b K56 A21 A58 Cbo
e1*2001/116*0456*.. 75-147 235/45R17 K1c K56 V17 S02
75-147 245/40R17 K1c K2b K46 K56
Audi A3, -/Sportback 184-195 215/45R17 K1a K56 M+S T88 T91 A01 A12 A16
8P, 8PA 184-195 225/45R17 K1a K1b K56 A21 B03 Flh
e1*2001/116*0217*.., 184-195 235/45R17 K1c K56 V17 S02
e1*2001/116*0418*.. 184-195 245/40R17 K1c K2b K46 K56
Audi A3, -/Sportback 66-147 215/45R17 K1a K56 R37 T87 T88 A01 A12 A16
8P, 8PA, 8PB 66-147 225/45R17 K1a K1b K56 A21 Flh V17
e1*2001/116*0217*..; 66-147 235/45R17 K1c K56 S02
e1*2001/116*0241*..; 66-147 245/40R17 K1c K2b K46 K56
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 215/45R17 A12 A16 A21
8V 77-140 225/45R17 A57 F16 F24
e1*2007/46*0607*.. 77-140 235/40R17 A01 K1a K2b K3a K6g K8h Flh V00 V17
77-140 235/45R17 A01 K1a K2b K3a K6g K8h S02
Audi A4 74-188 215/45R17 R37 T87 T88 T91 A12 A16 A21
8E 74-188 225/45R17 T90 T91 Car Lim V17
e1*98/14*0151*.., 74-188 235/45R17 S02
e1*2001/116*0151*..
Audi A4 162 215/45R17 R37 T88 T91 A12 A16 A21
QB6 162 225/45R17 T90 T91 Car Cbo Lim
e1*2001/116*0243*.. 162 235/45R17 V17 S02
Audi A4 Cabriolet 96-188 215/45R17 R37 T88 T91 A12 A16 A21
8H 96-188 225/45R17 T90 T91 T93 Cbo V17 S02
e1*98/14*0177*.., 96-188 235/45R17
e1*2001/116*0177*..
Audi A4 S4 253 215/50R17 M+S R09 R70 T93 T95 A12 A16 A21
8E,8H,QB6 253 225/45R17 M+S T91 T93 Car Cbo Lim
e1*98/14,2001/116* S02
0151,0177,0243*..
Audi A6 -/Avant 89-257 225/50R17 T93 A12 A16 A21
4F, 4F1 89-257 235/45R17 T93 Car Lim NBF
e1*2001/116*0254*.., 89-257 245/45R17 V17 X27 S02
e1*2001/116*0276*..; 89-257 255/45R17
e13*2007/46*1080*..
Audi A8 154-171 235/55R17 A12 A16 A21
4E 154-171 245/50R17 B03 B60 Lim
e1*2001/116*0198*.., 154-171 245/55R17 A01 G01 NBF S02
e1*2001/116*0246*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51231 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55089716 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17 EH2+ Typ CX200.8017
Hersteller ProLine Wheels-TEC GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q3 88-162 215/60R17 R70 A12 A16 A21
8U, 8U1 88-162 225/50R17 A57 S03
e1*2007/46*0591*..; 88-162 225/55R17
e13*2007/46*1163*..
Audi Q3 88-162 215/60R17 R70 A12 A16 A21
8U, 8U1 88-162 225/50R17 A57 KMV S03
e1*2007/46*0591*..; 88-162 225/55R17
e13*2007/46*1163*..
- mit Radhaus-
Verbreiterungen
Audi S3 206-228 215/45R17 M+S A12 A16 A21
8V 206-228 225/45R17 M+S A56 Cbo F24
e1*2007/46*0607*.. 206-228 235/40R17 M+S Lim S02
- Limousine 206-228 235/45R17 M+S
- Cabrio 206-228 245/40R17 A01 K1a K2b M+S
Audi S3, -/Sportback 206-228 215/45R17 M+S A12 A16 A21
8V 206-228 225/45R17 M+S A56 F16 F24
e1*2007/46*0607*.. Flh S02
Audi TT 118-155 225/50R17 A01 K46 K56 A12 A16 A21
8J 118-155 235/45R17 A57 Cbo Cpe
e1*2001/116* 118-155 245/45R17 A01 K46 K56 S02
0369*00-16; 118-155 255/45R17 A01 K1a K1b K46 K56
0374*00-01; 118-200 225/50R17 A01 K46 K56 M+S
0375*00 118-200 235/45R17 M+S
118-200 245/45R17 A01 K46 K56 M+S
Audi TT 132-169 225/50R17 A91 A16 A21 A57
8J 132-169 235/45R17 A33 Cbo Cpe V00
e1*2001/116* 132-169 245/45R17 A12 V17 S02
0369*17-.. 132-169 255/45R17 A01 A12 K6g
ab MJ 2015 (8S)
Ford Galaxy (I) 66-150 225/45R17 K2c K56 T91 T93 T94 A01 A12 A16
WGR 66-150 235/45R17 K1a K2c K56 T93 T94 T97 A21 V17 S04
e1*93/81,95/54, 66-150 245/40R17 K1c K2c K42 K46 K56 T91 T95
2001/116*0024*..
Seat Alhambra 66-150 225/45R17 K2c K56 T91 T93 T94 A01 A12 A16
7MS 66-150 235/45R17 K1a K2c K56 T93 T94 T97 A21 V17 S04
e1*95/54, 98/14, 66-150 245/40R17 K1c K2c K42 K46 K56 T91 T95
2001/116*0036*..
Seat Altea / Toledo 63-155 215/45R17 K1c T87 T88 T91 A01 A12 A16
5P, 5PN 63-155 225/45R17 K1c A21 A60 Flh
e9*2001/116*0050*..; KOV SeF Sth
e9*2007/46*0012*.. V17 S02
Seat Ateca 85, 110 215/55R17 R70 A12 A16 A21
5FP 85, 110 225/50R17 A58 F23 V17
e9*2007/46*6394*.. 85, 110 225/55R17 S03
- Frontantrieb 85, 110 245/45R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51231 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55089716 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17 EH2+ Typ CX200.8017
Hersteller ProLine Wheels-TEC GmbH
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Ateca 4drive 110, 140 215/55R17 R70 A12 A16 A21
5FP 110, 140 225/50R17 A56 F24 S03
e9*2007/46*6394*.. 110, 140 225/55R17
Seat Leon 63-155 215/45R17 R37 A12 A16 A21
1P, 1PN 63-195 225/45R17 A01 K1a K2b A58 Flh V17
e9*2001/116*0052*..; S02
e9*2007/46*0013*..
Seat Leon 81-135 215/45R17 A12 A16 A21
5F 81-135 225/45R17 Car F16 F24
e9*2007/46*0094*.. 81-135 235/40R17 A01 A58 K1a K2b K6j Flh KOV V00
81-135 235/45R17 A01 A58 K1a K2b K6j V17 S02
Seat Leon 63-110 215/45R17 A12 A16 A21
5F 63-110 225/45R17 A58 Car F16
e9*2007/46*0094*.. 63-110 235/40R17 A01 K1a K2b F23 Flh KOV
63-110 235/45R17 A01 K1a K2b V17 S02
Seat Leon Cupra 195,206 215/45R17 A12 A16 A21
5F 195-213 225/45R17 A58 BW7 Car
e9*2007/46*0094*.. 195-213 235/40R17 A01 K1a K2b K6j F16 F24 Flh
195-213 235/40R17 A01 K1v K2h K6j V17 S02
195-213 235/45R17 A01 K1a K2b K6j
195-213 235/45R17 A01 K1v K2h K6j
Seat Leon X-Perience 81-135 225/45R17 A12 A16 A21
5F 81-135 235/45R17 A01 K6j K6y A57 Car F24
e9*2007/46*0094*.. KMV S02
Skoda Octavia (II) 55-118 215/45R17 R37 T88 T91 A12 A16 A21
1Z 55-147 215/45R17 M+S T91 Car Lim Npf
e11*2001/116*0230*..; 55-147 225/45R17 A01 K1a V17 S02
e11*2007/46*0012*.. 55-147 235/40R17 A01 A58 K1a T90 T94
Skoda Octavia (III) 63-110 215/45R17 A12 A16 A21
5E 63-110 225/45R17 A58 Car F23
e11*2007/46*0243*..; 63-110 235/40R17 Lim Npf V17
e11*2007/46*0244*.. 63-110 235/45R17 S02
63-110 245/40R17 A01 K1a K1b K2b
Skoda Octavia (III) 132-169 245/40R17 A01 A58 K1a K1b K2b A12 A16 A21
5E 77-169 215/45R17 A57 Car F24 Lim
e11*2007/46*0243*.. 77-169 225/45R17 A57 Npf V00 V17
77-169 235/40R17 A57 S02
77-169 235/45R17 A57
Skoda Octavia Scout 103-118 225/50R17 K1c K56 A01 A12 A16
(II) 103-118 235/45R17 K1c A21 A56 Car
1Z 103-118 245/45R17 K1c K56 KMV S02
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51231 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55089716 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17 EH2+ Typ CX200.8017
Hersteller ProLine Wheels-TEC GmbH
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Superb (II) 77-191 225/45R17 T94 A12 A16 A21
3T 77-191 235/45R17 A01 K1a K2b K56 Car Lim V17
e11*2001/116* S02
0326*00-31;
e11*2007/46*
0014*00-21
Skoda Superb (III) 88-162 235/50R17 R03 A12 A16 A21
3T 88-162 255/45R17 R03 A57 Car Lim
e11*2001/116* 88-206 215/55R17 R70 V00 V17 S03
0326*32-..; 88-206 225/50R17
e11*2007/46* 88-206 245/45R17
0014*22-..
Skoda Yeti 77-125 225/45R17 T90 T91 T93 A12 A16 A21
5L 77-125 225/50R17 A01 K1b A57 S02
e11*2007/46*0010*.., 77-125 235/45R17
e11*2007/46*0034*.. 77-125 245/45R17 A01 K1b
VW Beetle, /Cabrio (II)77-162 215/55R17 R70 A12 A16 A21
16 77-162 225/50R17 A58 Cbo Flh
e1*2007/46*0539*.. 77-162 235/45R17 V17 S02
77-162 245/45R17
VW Bus (T4) 50-103 225/55R17 G01 K1c K2b K41 K42 T01 T97 A01 A12 A16
7DB 50-103 235/45R17 K1c K2b K42 R70 T94 T97 A21 K34 V17
e1*96/79*0067*.., 50-103 235/50R17 K1c K2b K41 K42 T00 T96 S04
e1*98/14*0067*.. 50-103 245/45R17 K1c K2b K41 K42 T95 T99
50-103 255/45R17 K2b K42 R03 T02 T98
VW Bus (T4) 65-150 225/55R17 G67 K41 T97 A01 A12 A16
7DZ 65-150 235/45R17 T94 T97 A21 K34 V17
e1*97/27*0095*.., 65-150 235/50R17 T00 T96 S04
e1*98/14*0095*.. 65-150 245/45R17 K1c K2b K41 K42 T95 T99
65-150 255/45R17 K2b K42 K44 R03 T02 T97 T98
VW Bus (T4) California 111-150 235/50R17 T00 A01 A12 A16
7DZA 111-150 245/45R17 K41 K42 T99 A21 K34 R70
e1*98/14P0143*.. 111-150 255/45R17 K2b K42 K44 T02 T98 V17 S04
VW Bus (T4), 50-103 225/55R17 G01 K41 K42 T01 T97 A01 A12 A16
Transporter 50-103 235/45R17 K42 R70 T93 T94 T97 A21 K1a K2b
70X02.., 70X12.. 50-103 235/50R17 K41 K42 T00 T96 K34 V17 S04
H297-300, 304, 306, 50-103 245/45R17 K41 K42 T95 T99
H322-327 50-103 255/45R17 K42 R03 T02 T98
VW Bus (T4), 50-103 225/55R17 G01 K1c K2b K41 K42 T01 T97 A01 A12 A16
Transporter 50-103 235/45R17 K1c K2b K42 R70 T97 A21 K34 V17
7DW, 7DWA 50-103 235/50R17 K1c K2b K41 K42 T00 S04
e1*96/79, 98/14* 50-103 245/45R17 K1c K2b K41 K42 T99
0066,0120*.. 50-103 255/45R17 K2b K42 R03 T02 T98
VW E-Golf (VII) 85 215/45R17 A12 A16 A21
AU 85 225/45R17 A58 F16 F24
e1*2007/46*0623*10-.. Flh V17 S02
(24,2 kWh-Batterie)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51231 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55089716 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17 EH2+ Typ CX200.8017
Hersteller ProLine Wheels-TEC GmbH
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW E-Golf (VII) 85 215/45R17 A12 A16 A21
AU 85 225/45R17 A58 F16 F23
e1*2007/46*0623*10-.. Flh V17 S02
(24,2 kWh-Batterie)
VW EOS 85-184 215/45R17 R37 T87 T88 A12 A16 A21
1F 85-184 225/45R17 A58 Cbo V17
e1*2001/116*0349*.. 85-191 215/45R17 M+S T87 T88 S02
- incl. Facelift 2011 85-191 225/45R17 M+S
85-191 235/45R17
VW Golf (V) 55-169 215/45R17 K1c R37 T87 T88 A01 A12 A16
1K 55-184 225/45R17 K1c A21 Flh V17
e1*2001/116* S02
0242*00-24
VW Golf (V) Variant 59-147 215/45R17 K1a K1b K2b K56 A01 A12 A16
1KM 59-147 225/45R17 K1c K27 K2b K44 K46 K56 A21 A58 Car
e1*2001/116* V17 S02
0328*00-14
VW Golf (VI) 59-173 215/45R17 K1a K2b T87 T91 A01 A12 A16
1K 59-173 225/45R17 K1a K2b A21 Cbo Flh
e1*2001/116 59-173 235/40R17 K1c K2b K3a K6g K8d V17 S02
*0242*25-..; 59-173 235/45R17 K1c K2b K3a K6g K8d
e1*2007/46*0490*.. 59-173 245/40R17 K1c K2c K3a K6h K8i
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 215/45R17 K1a K2b K6g T87 T88 A01 A12 A16
1KM 59-118 225/45R17 K1a K2b K6g A21 Car V17
e1*2001/116*0328*..; 59-118 235/40R17 K1c K2b K3a K6h K8d S02
e1*2007/46*0492*.. 59-118 235/45R17 K1c K2b K3a K6h K8d
VW Golf (VII) /-Variant 63-169 215/45R17 A12 A16 A21
AU, AUV, 1K 63-169 225/45R17 A57 Car F16
e1*2007/46*0623*.., 63-169 235/40R17 A01 K1a K2b K3c F24 Flh KOV
e1*2007/46*0627*..; 63-169 235/45R17 A01 K1a K2b K3c NoE V00 V17
e1*2007/46*0490*05-.. 63-195 215/45R17 M+S S02
63-195 225/45R17 M+S
VW Golf (VII) /-Variant 63-90 215/45R17 A12 A16 A21
AU, AUV, 1K 63-90 225/45R17 A58 Car F16
e1*2007/46*0623*.., 63-90 235/40R17 A01 K1a K2b K3c K8g F23 Flh KOV
e1*2007/46*0627*..; 63-90 235/45R17 A01 K1a K2b K3c NoE V17 S02
e1*2007/46*0490*05-..
VW Golf (VII) GTE 110 215/45R17 A12 A16 A21
Hybrid 110 225/45R17 A58 F16 F24
AU Flh V17 S02
e1*2007/46*0623*11-..
VW Golf Alltrack (VII) 81-135 225/45R17 A12 A16 A16
AUV A21 A56 Car
e1*2007/46*0627*.. F24 KMV S02
VW Golf Plus 55-125 215/45R17 T87 T88 T91 A12 A16 A21
1KP 55-125 225/45R17 A01 K1a K1b K2b K56 A58 Flh V17
e1*2001/116*0304*..; S02
e1*2007/46*0491*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51231 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55089716 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17 EH2+ Typ CX200.8017
Hersteller ProLine Wheels-TEC GmbH
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf R (VI) 188-199 215/45R17 T87 T88 A12 A16 A21
1K 188-199 225/45R17 Cbo Flh V17
e1*2001/116 188-199 235/40R17 A01 K1c K2b K3a K6g K8d S02
*0242*33-.. 188-199 235/45R17 A01 K1c K2b K3a K6g K8d
188-199 245/40R17 A01 K1c K2c K3a K6h K8i
VW Golf R (VII) 206, 221 215/45R17 A12 A16 A16
AU 206, 221 225/45R17 A21 A56 F24
e1*2007/46*0623*.. 206, 221 235/40R17 A01 K1a K2b K3c Flh S02
206, 221 235/45R17 A01 K1a K2b K3c
VW Golf R Variant(VII) 221 215/45R17 M+S A12 A16 A21
AUV 221 225/45R17 M+S A56 Car F16
e1*2007/46*0627*.. 221 235/45R17 A01 K1a K2b K3c M+S F24 S02
VW Golf Sportsvan 92, 110 215/45R17 A12 A16 A21
AUV 92, 110 225/45R17 A58 F16 F24
e1*2007/46*0627*.. 92, 110 235/40R17 A01 K1a K2b K3c Flh V00 V17
92, 110 235/45R17 A01 K1a K2b K3c S02
VW Golf Sportsvan 63-85 215/45R17 A12 A16 A21
AUV 63-85 225/45R17 A58 F16 F23
e1*2007/46*0627*.. 63-85 235/40R17 A01 K1a K2b K3c K8g Flh V17 S02
63-85 235/45R17 A01 K1a K2b K3c K8g
VW Jetta 77 - 155 215/45R17 K1a K1b K2b A01 A12 A16
16, 16H 77 - 155 225/45R17 K1c K2b K3a K6g K8e A21 A58 Sth
e1*2007/46*0539*..; 77 - 155 235/40R17 K1c K2b K3a K6g K8e V17 S02
e1*2007/46*0584*.. 77 - 155 235/45R17 K1c K2b K3a K6g K8e
77 - 155 245/40R17 K2b K6h K6i K8m R03
VW Jetta 66-147 215/45R17 K1a K1b K2b K56 A01 A12 A16
1KM 66-147 225/45R17 K1c K27 K2b K44 K46 K56 A21 A58 Sth
e1*2001/116*0328*.. V17 S02
VW Passat 75-147 215/45R17 R37 T87 T88 T91 A12 A16 A21
3C 75-147 225/45R17 Lim V17 S02
e1*2001/116* 75-147 235/45R17 A01 K46 K56
0307*00-23
VW Passat 184 215/45R17 M+S T87 T88 T91 A12 A16 A21
3C 184 225/45R17 M+S Lim S02
e1*2001/116* 184 235/45R17 A01 K46 K56
0307*00-23
VW Passat 88-140 235/50R17 A01 K8h R03 A12 A16 A21
3C 88-140 255/45R17 A01 K8h R03 A57 Car Lim
e1*2001/116* 88-206 215/55R17 R70 V00 V17 VoA
0307*37-.. 88-206 225/50R17 S03
- Limousine / Variant 88-206 245/45R17
ab MJ 2015 (B8/3G)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51231 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55089716 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17 EH2+ Typ CX200.8017
Hersteller ProLine Wheels-TEC GmbH
Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 77-155 215/45R17 T87 T91 A12 A16 A21
3C, 3c 77-155 225/45R17 T91 T94 Car Lim V17
e1*2001/116* 77-155 235/45R17 VoA S02
0307*24-36; 77-155 245/40R17 A01 K1a K2b K4i K6g
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat 77-155 215/45R17 T87 T91 A12 A16 A21
3C, 3c 77-155 225/45R17 T91 T94 Car KMV Lim
e1*2001/116* 77-155 235/45R17 V17 VoA S02
0307*24-36; 77-155 245/40R17 A01 K4i K6g
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Variant 184 215/45R17 M+S T91 A12 A16 A21
3C 184 225/45R17 M+S T91 Car S02
e1*2001/116* 184 235/45R17
0307*00-23
VW Passat Variant 75-147 215/45R17 R37 T87 T88 T91 A12 A16 A21
3C 75-147 225/45R17 T90 Car V17 S02
e1*2001/116* 75-147 235/45R17
0307*00-23
VW Phaeton 165-246 235/55R17 T97 T99 A12 A16 A21
3D, 3d 165-246 245/50R17 A01 Y10 B03 BnK Lim
e1*98/14*0189*..; S02
e1*2001/116*0189*..;
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Sharan 66-150 225/45R17 K2c K56 T90 T91 T93 T94 A01 A12 A16
7M 66-150 235/45R17 K1a K2c K56 T93 T94 T97 A21 V17 S04
e1*93/81,95/54, 66-150 245/40R17 K1c K2c K42 K46 K56 T91 T95
98/14,2001/116
*0023*..
VW Tiguan (I) 81-155 225/55R17 A12 A16 A21
5N 81-155 235/55R17 KMV S03
e1*2001/116*
0450*00-23;
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51231 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55089716 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17 EH2+ Typ CX200.8017
Hersteller ProLine Wheels-TEC GmbH
Seite 9 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (I) 81-155 225/55R17 A12 A16 A21
5N 81-155 235/55R17 S03
e1*2001/116*
0450*11-23;
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 225/55R17 A12 A16 A21
5N 81-155 235/55R17 A01 K2b S03
e1*2001/116*
0450*00-10;
e1*2007/46*
0487*00-01
VW Touran (I) 66-125 215/45R17 K1a K2b T87 T91 A01 A12 A16
1T A21 A58 Npf
e1*2001/116* S02
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran (I) 66-130 215/45R17 K2b T91 A01 A12 A16
1T, 1t 66-130 225/45R17 K1a K2b A21 A58 Npf
e1*2001/116* V17 S02
0211*23-35;
e1*2007/46*
0357*02-13;
e1*2007/46*0506*..
ab MJ 2011
VW Touran (II) 81-140 215/55R17 K1a K2b K6g R70 A01 A12 A16
1T 81-140 225/50R17 K1c K2b K3c K6h A21 A58 F16
e1*2001/116* 81-140 245/45R17 K1c K2b K3c K6h V17 S03
0211*36-..;
e1*2007/46*0357*14-..
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51231 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55089716 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17 EH2+ Typ CX200.8017
Hersteller ProLine Wheels-TEC GmbH
Seite 10 von 16
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51231 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55089716 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17 EH2+ Typ CX200.8017
Hersteller ProLine Wheels-TEC GmbH
Seite 11 von 16
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Fahrwerksteilen zu achten.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G67 Ist die Reifengröße 225/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51231 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55089716 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17 EH2+ Typ CX200.8017
Hersteller ProLine Wheels-TEC GmbH
Seite 12 von 16
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51231 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55089716 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17 EH2+ Typ CX200.8017
Hersteller ProLine Wheels-TEC GmbH

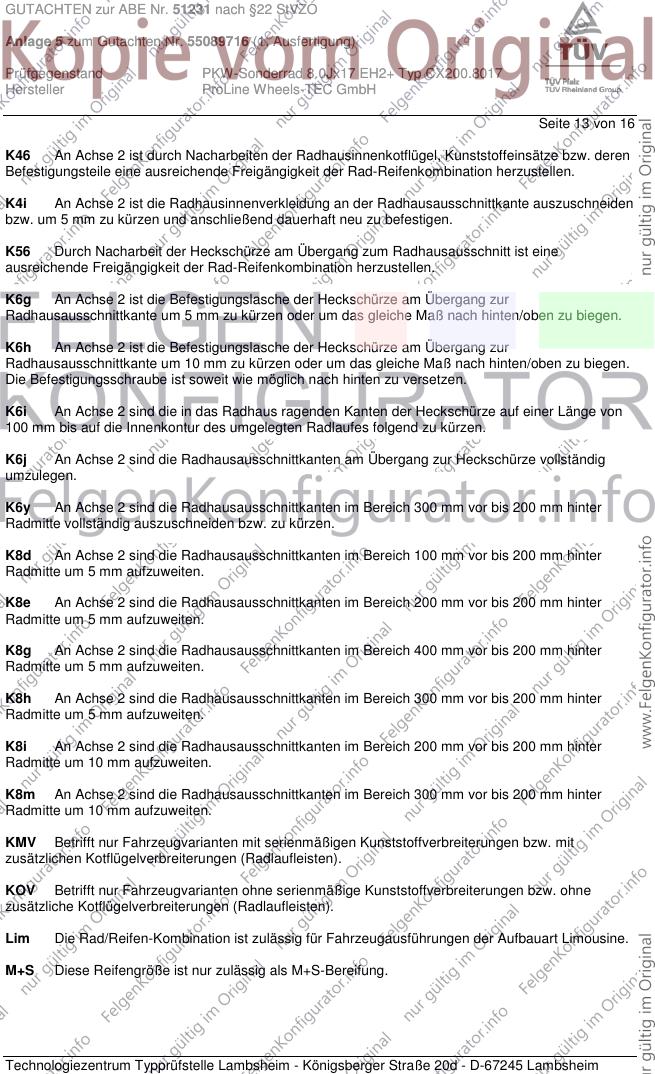

Seite 13 von 16
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51231 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55089716 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17 EH2+ Typ CX200.8017
Hersteller ProLine Wheels-TEC GmbH
Seite 14 von 16
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51231 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55089716 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17 EH2+ Typ CX200.8017
Hersteller ProLine Wheels-TEC GmbH

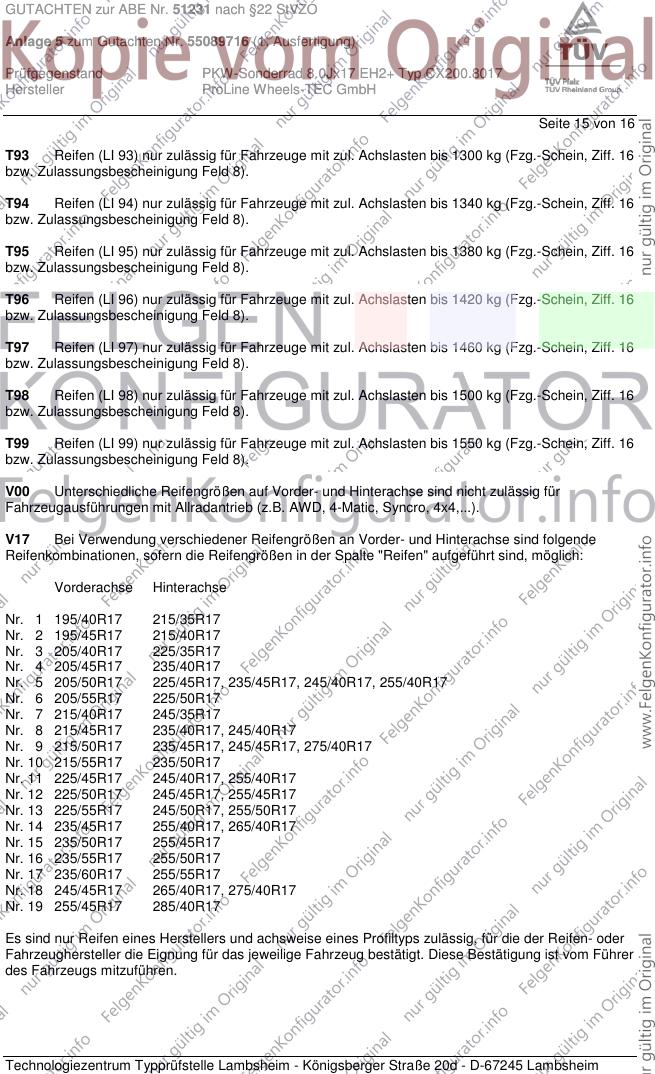

Seite 15 von 16
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

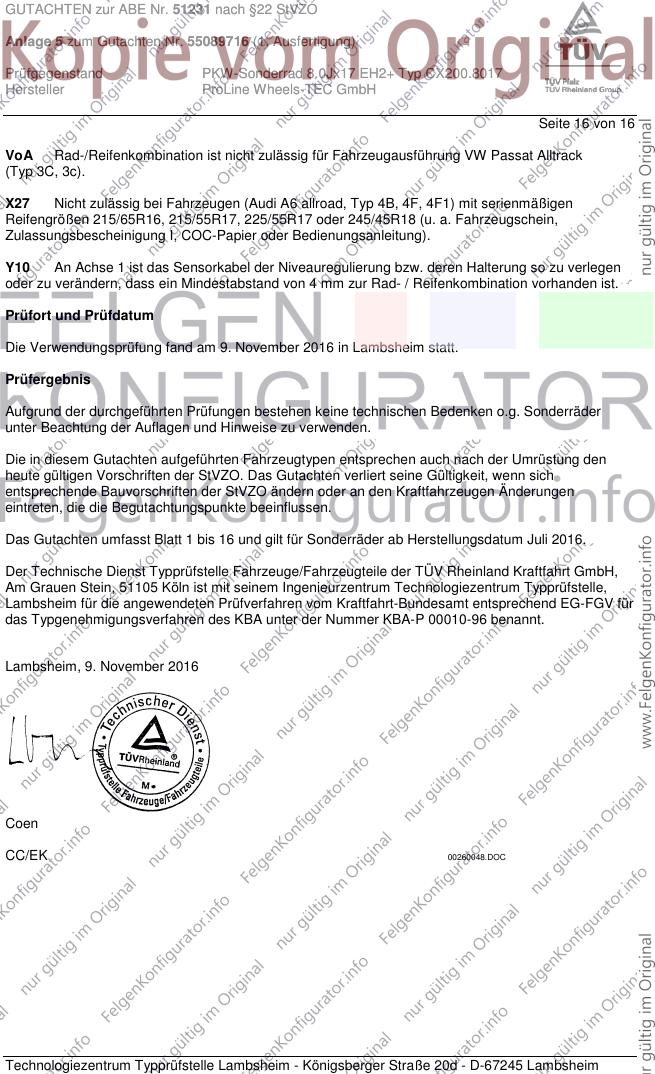

GUTACHTEN zur ABE Nr. 51231 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55089716 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17 EH2+ Typ CX200.8017
Hersteller ProLine Wheels-TEC GmbH
Seite 16 von 16
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y10 An Achse 1 ist das Sensorkabel der Niveauregulierung bzw. deren Halterung so zu verlegen
oder zu verändern, dass ein Mindestabstand von 4 mm zur Rad- / Reifenkombination vorhanden ist.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. November 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum Juli 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. November 2016
Coen
CC/EK 00260048.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
