GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH
Seite 1 von 16
Auftraggeber ProLine Wheels-TEC GmbH
Rheinkaistraße 24
68159 Mannheim
QM Nr. 49 02 0031602
Prüfgegenstand PKW-Sonderrad
Typ CX200.7516
Radgröße 7.5Jx16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
W8 CX200.7516 W8 / 66,5 / 57,1 5/112/57,1 45 750 2100
Kennzeichnungen
KBA-Nummer 51230
Herstellerzeichen ProLine
Radtyp und Ausführung CX200.7516 (s.o.)
Radgröße 7.5Jx16 H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 28
S03 Schraube M14x1,5 Kegel 60° 120 30
S04 Schraube M14x1,5 Kegel 60° 140 30
S05 Schraube M14x1,5 Kegel 60° 170 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 205/55R16 A12 A16 A21
8V 77-140 215/55R16 A57 Cbo F16
e1*2007/46*0607*.. 77-140 225/50R16 F24 Lim V00
- Limousine 77-140 245/45R16 V16 S03
- Cabrio
Audi A3 Cabriolet 75-147 205/55R16 A30 K1a K2b K56 A01 A16 A21
8P 75-147 225/50R16 A12 K1c K2b K56 A58 B03 Cbo
e1*2001/116*0456*.. V16 S03
Audi A3, -/Sportback 66-147 205/55R16 A30 K1a K56 A01 A16 A21
8P, 8PA, 8PB 66-147 225/50R16 A12 K1c K2b K56 B03 Flh V16
e1*2001/116*0217*..; S03
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 205/55R16 A12 A16 A21
8V 77-140 215/55R16 A01 K1a K2b K3a K6g K8h A57 F16 F24
e1*2007/46*0607*.. 77-140 225/50R16 A01 K1c K2b K3a K4i K5d K6g K8h Flh V00 V16
77-140 245/45R16 A01 K1c K2b K3a K4i K5d K6g K8h S03
Audi A4 74-140 205/55R16 R37 A12 A16 A21
8E 74-188 205/55R16 M+S B03 Car Lim
e1*98/14*0151*.., 74-188 215/55R16 S03
e1*2001/116*0151*..
Audi A4 162 205/55R16 M+S T88 T89 T91 A12 A16 A21
QB6 162 215/55R16 B03 Car Cbo
e1*2001/116*0243*.. Lim S03
Audi A4 Cabriolet 96-147 205/55R16 R37 T91 T94 A12 A16 A21
8H 96-188 205/55R16 M+S T91 T94 B03 Cbo S03
e1*98/14*0177*.., 96-188 215/55R16 T91 T93
e1*2001/116*0177*..
Audi A6 162-184 205/55R16 M+S R09 T89 T91 A12 A16 A21
4B 81-142 205/55R16 T89 T91 Au9 B03 Car
e1*96/27, 98/14, 81-184 215/55R16 R09 R35 T91 T93 Lim X27 S02
2001/116*0051*..
Audi A6 -/Avant 89-140 205/60R16 A11 T91 T92 A16 A21 B03
4F, 4F1 89-188 225/55R16 A12 Car DB8 Lim
e1*2001/116*0254*.., NBF V16 X27
e1*2001/116*0276*..; S03
e13*2007/46*1080*..
Audi Q3 88-162 215/60R16 A12 A16 A21
8U, 8U1 88-162 215/65R16 A57 S04
e1*2007/46*0591*..; 88-162 225/60R16
e13*2007/46*1163*..
Audi Q3 88-162 215/60R16 A12 A16 A21
8U, 8U1 88-162 215/65R16 A57 KMV S04
e1*2007/46*0591*..; 88-162 225/60R16
e13*2007/46*1163*..
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi TT 118-155 225/55R16 A30 A16 A21 A57
8J 118-155 235/50R16 A01 A12 K46 K56 Cbo Cpe S03
e1*2001/116* 118-155 245/50R16 A01 A12 K1a K1b K46 K56
0369*00-16;
0374*00-01;
0375*00
Ford Galaxy (I) 66-128 205/55R16 K56 R37 R50 T91 T94 A01 A12 A16
WGR 66-150 205/55R16 K56 M+S R50 T91 T94 A21 V16 S05
e1*93/81,95/54, 66-150 215/55R16 K2b K56 T93 T95
2001/116*0024*.. 66-150 225/50R16 K2b K56 T92 T93
66-150 235/50R16 K1a K2c K46 K56
66-150 245/45R16 K1a K2c K56 T94
Seat Alhambra 66-128 205/55R16 K56 R37 R50 T91 T94 A01 A12 A16
7MS 66-150 205/55R16 K56 M+S R50 T91 T94 A21 V16 S05
e1*95/54, 98/14, 66-150 215/55R16 K2b K56 T93 T95 T97
2001/116*0036*.. 66-150 225/50R16 K2b K56 T92 T93
66-150 235/50R16 K1a K2c K46 K56 T95
66-150 245/45R16 K1a K2c K56 T94
Seat Altea / Toledo 63-155 205/55R16 K1c A01 A12 A16
5P, 5PN 63-155 225/50R16 K1c K2b A21 A60 Flh
e9*2001/116*0050*..; KOV SeF Sth
e9*2007/46*0012*.. V16 S03
Seat Ateca 85, 110 215/60R16 A33 A16 A21 A58
5FP 85, 110 215/65R16 A01 A12 G01 F23 S04
e9*2007/46*6394*.. 85, 110 225/55R16 A12
- Frontantrieb 85, 110 225/60R16 A12
85, 110 235/60R16 A01 A12 G01
Seat Ateca 4drive 110, 140 215/60R16 A33 A16 A21 A56
5FP 110, 140 215/65R16 A12 F24 S04
e9*2007/46*6394*.. 110, 140 225/60R16 A12
110, 140 235/60R16 A12
Seat Leon 63-155 205/55R16 A12 A16 A21
1P, 1PN 63-155 205/55R16 M+S A58 Flh V16
e9*2001/116*0052*..; 63-155 225/50R16 A01 K1a K1b K27 K2b S03
e9*2007/46*0013*..
Seat Leon 81-135 205/55R16 A12 A16 A21
5F 81-135 215/55R16 A01 K1a K2b K6j Car F24 Flh
e9*2007/46*0094*.. 81-135 225/50R16 A01 K1a K1b K2b K3c K6g K6i K6j KOV V00 V16
K8g S03
81-135 245/45R16 A01 A58 K1a K1b K2b K3c K6g K6i
K6j K8g
Seat Leon 63 - 110 205/55R16 A12 A16 A21
5F 63 - 110 215/55R16 A01 K1a K2b A58 Car F16
e9*2007/46*0094*.. 63 - 110 225/50R16 A01 K1a K1b K2b K3c K6j K8g F23 Flh KOV
63 - 110 245/45R16 A01 K1a K1b K2b K3c K6j K8g V16 S03
Skoda Octavia (II) 55-118 205/55R16 A12 A16 A21
1Z 55-118 225/50R16 A01 A58 K1a R02 Car Lim Npf
e11*2001/116*0230*..; 55-118 225/50R16 A58 R03 V00 V16 S03
e11*2007/46*0012*.. 55-147 205/55R16 M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 63-110 205/55R16 A12 A16 A21
5E 63-110 215/55R16 A58 Car F16
e11*2007/46*0243*..; 63-110 225/50R16 F23 Lim Npf
e11*2007/46*0244*.. 63-110 245/45R16 V16 S03
Skoda Octavia (III) 132 245/45R16 A58 A12 A16 A21
5E 77-135 205/55R16 A57 Car F16 F24
e11*2007/46*0243*.. 77-135 215/55R16 A57 Lim Npf V00
77-135 225/50R16 A57 V16 X55 S03
Skoda Octavia Scout 103-118 205/55R16 M+S T91 A12 A16 A21
(II) A56 Car KMV
1Z S03
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia Scout 110-135 205/55R16 A91 M+S A16 A21 A56
(III) 110-135 205/60R16 A12 M+S Car F24 S03
5E 110-135 215/55R16 A12 M+S
e11*2007/46*0243*..
Skoda Superb (II) 77-147 205/55R16 T91 T94 A12 A16 A21
3T 77-147 215/55R16 B03 Car Lim
e11*2001/116* 77-147 225/50R16 A01 K1a K2b K56 T92 V16 S03
0326*00-31;
e11*2007/46*
0014*00-21
Skoda Superb (III) 88-140 215/60R16 A12 A16 A21
3T 88-140 225/55R16 A57 B03 Car
e11*2001/116* 88-140 225/60R16 Lim S04
0326*32-..;
e11*2007/46*
0014*22-..
Skoda Yeti 77 205/55R16 A33 T91 T94 A16 A21 A57
5L 77-125 205/55R16 A33 M+S T91 T94 S03
e11*2007/46*0010*.., 77-125 205/60R16 A12 M+S T91 T92
e11*2007/46*0034*.. 77-125 215/55R16 A12
77-125 215/60R16 A12
77-125 225/50R16 A12 T92
77-125 225/55R16 A12
77-125 235/50R16 A01 A12 K1a K1b K2b
VW Beetle, /Cabrio (II) 77-162 205/60R16 R09 A12 A16 A21
16 77-162 215/60R16 A58 Cbo Flh
e1*2007/46*0539*.. 77-162 225/55R16 S03
77-162 225/60R16
VW Bus (T4) 50-103 215/60R16 T94 T95 T99 155 A12 A16 A21
7DB 50-103 225/55R16 A01 K1c T94 T95 T99 156 S05
e1*96/79*0067*.., 50-103 225/60R16 A01 G01 K1c T02 T97 T98 152
e1*98/14*0067*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Bus (T4) 65-150 215/60R16 R37 T95 T99 155 A12 A16 A21
7DZ 65-150 225/55R16 A01 K1c K2b R37 T95 T99 156 S05
e1*97/27*0095*.., 65-150 225/60R16 A01 K1c K2b K41 R09 T02 T97 T98
e1*98/14*0095*.. 152
65-150 225/60R16 A01 G03 K1c K2b K41 T02 T97 T98
152
VW Bus (T4) California 111-150 215/60R16 R37 T99 155 A12 A16 A21
7DZA 111-150 225/55R16 A01 K1c K2b R37 T99 156 S05
e1*98/14P0143*.. 111-150 225/60R16 A01 K1c K2b R09 T02 T98 152
111-150 225/60R16 A01 G03 K1c K2b T02 T98 152
VW Bus (T4), Trans- 50-103 215/60R16 T94 T95 T99 155 A12 A16 A21
porter 50-103 225/55R16 A01 K1a T93 T94 T95 T99 156 S05
70X02.., 70X12.. 50-103 225/60R16 A01 G01 K1a T02 T97 T98 152
H297-300, 304, 306,
H322-327
VW Bus (T4), Trans- 50-103 215/60R16 T99 155 A12 A16 A21
porter 50-103 225/55R16 A01 K1c T99 156 S05
7DW, 7DWA 50-103 225/60R16 A01 G01 K1c T02 T98 152
e1*96/79, 98/14*
0066,0120*..
VW Caddy (III) 51-125 205/55R16 K1c K2b T91 T94 A01 A12 A16
2K, 2KN A21 A57 A59
e1*2001/116* S03
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (III) Maxi 62-125 205/55R16 K1c K2b T91 T94 A01 A12 A16
2K, 2KN A21 A57 A67
e1*2001/116* S03
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (IV) Maxi 55-110 205/55R16 K1a T91 T94 A01 A12 A16
2K, 2KN A21 A57 A67
e1*2001/116* S03
0252*42-..;
e1*2007/46*
0217*20-..
ab MJ 2016
VW Cross Touran (I) 75-130 205/55R16 M+S A12 A16 A21
1T, 1t KMV S03
e1*2001/116*
0211*00-35;
e1*2007/46*
0357*00-13;
e1*2007/46*0506*..
- incl. Facelift 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW E-Golf (VII) 85 205/55R16 A16 A16 A21
AU 85 215/55R16 A01 K1a K2b K3c A58 F24 Flh
e1*2007/46*0623*10-.. S03
(24,2 kWh-Batterie)
VW E-Golf (VII) 85 205/55R16 A12 A16 A21
AU 85 215/55R16 A01 K1a K2b K3c A58 F16 F23
e1*2007/46*0623*10-.. Flh S03
(24,2 kWh-Batterie)
VW EOS 85-184 205/55R16 R37 A12 A16 A21
1F 85-184 215/55R16 A58 B03 Cbo
e1*2001/116*0349*.. 85-184 225/50R16 A01 K2b K46 K56 DB8 V16 S03
- incl. Facelift 2011 85-184 245/45R16 A01 K1a K2b K46 K56
VW Golf (V) 55-169 205/55R16 K1a K1b A01 A12 A16
1K 55-169 225/50R16 K1c K2b A21 B03 Flh
e1*2001/116* V16 S03
0242*00-24
VW Golf (V) Variant 59-147 205/55R16 K1a K2b K56 A01 A12 A16
1KM 59-147 225/50R16 K1c K27 K2b K44 K46 K56 A21 A58 Car
e1*2001/116* V16 S03
0328*00-14
VW Golf (VI) 59-173 205/55R16 K1a K2b A01 A12 A16
1K 59-173 215/50R16 K1c K2b K3a K6g K8d A21 Cbo Flh
e1*2001/116 59-173 215/55R16 K1c K2b K3a K6g K8d V16 S03
*0242*25-..; 59-173 225/50R16 K1c K2b K3a K6g K8d
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/55R16 K1a K2b K6g A01 A12 A16
1KM 59-118 215/50R16 K1c K2b K3a K6h K8d A21 Car V16
e1*2001/116*0328*..; 59-118 215/55R16 K1c K2b K3a K6h K8d S03
e1*2007/46*0492*.. 59-118 225/50R16 K1c K2b K3a K6h K8d
VW Golf (VII) /-Variant 63 - 162 205/55R16 A12 A16 A21
AU, AUV, 1K 63 - 162 215/55R16 A01 K1a K2b K3c A57 Car F16
e1*2007/46*0623*.., 63 - 162 225/50R16 A01 K1c K2b K3c K5a K6g F24 Flh KOV
e1*2007/46*0627*..; 63 - 162 245/45R16 A01 K1c K2b K3c K5a K6g NoE V00 V16
e1*2007/46*0490*05-.. X55 S03
VW Golf (VII) /-Variant 63 - 90 205/55R16 A12 A16 A21
AU, AUV, 1K 63 - 90 215/55R16 A01 K1a K2b K3c A58 Car F16
e1*2007/46*0623*.., 63 - 90 225/50R16 A01 K1c K2b K3c K5a K8g F23 Flh KOV
e1*2007/46*0627*..; 63 - 90 245/45R16 A01 K1c K2b K3c K5a K8g NoE V16 S03
e1*2007/46*0490*05-..
VW Golf (VII) GTE 110 205/55R16 A16 A21 A58
Hybrid 110 215/55R16 A01 K1a K2b K3c F16 F24 Flh
AU S03
e1*2007/46*0623*11-..
VW Golf Plus 55-125 205/55R16 A12 A16 A21
1KP 55-125 225/50R16 A01 K1c K27 K2b K44 K56 A58 Flh V16
e1*2001/116*0304*..; S03
e1*2007/46*0491*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Golf Sportsvan 92, 110 205/55R16 A12 A16 A21
AUV 92, 110 215/55R16 A01 K1a K2b K3c A58 F16 F24
e1*2007/46*0627*.. 92, 110 225/50R16 A01 K1c K2b K3c K5a K6g K8a Flh V00 V16
92, 110 245/45R16 A01 K1c K2b K3c K5a K6g K8a X55 S03
VW Golf Sportsvan 63-85 205/55R16 A12 A16 A21
AUV 63-85 215/55R16 A01 K1a K2b K3c K8g A58 F16 F23
e1*2007/46*0627*.. 63-85 225/50R16 A01 K1c K2b K3c K5a K8k Flh V16 S03
63-85 245/45R16 A01 K1c K2b K3c K5a K8k
VW Jetta 77 - 155 205/55R16 K1a K1b K2b A01 A12 A16
16, 16H 77 - 155 215/55R16 K1c K2b K3a K6g K8e A16 A21 A58
e1*2007/46*0539*..; 77 - 155 225/50R16 K1c K2b K3a K6g K8e Sth V16 S03
e1*2007/46*0584*.. 77 - 155 245/45R16 K1c K2b K3a K6g K8e
VW Jetta 66-147 205/55R16 K1a K2b K56 A01 A12 A16
1KM 66-147 225/50R16 K1c K27 K2b K44 K46 K56 A21 A58 Sth
e1*2001/116*0328*.. V16 S03
VW Passat 75-147 205/55R16 R37 A12 A16 A16
3C 75-147 215/55R16 A21 B03 DB8
e1*2001/116* 75-147 225/50R16 A01 K1a K46 K56 Lim V16 S03
0307*00-23 75-147 245/45R16 A01 K1a K46 K56
VW Passat 88-140 215/60R16 A12 A16 A21
3C 88-140 225/55R16 A57 Car Lim
e1*2001/116* 88-140 225/60R16 VoA S04
0307*37-..
- Limousine / Variant
ab MJ 2015 (B8/3G)
VW Passat 77-130 205/55R16 R37 T91 T94 A12 A16 A16
3C, 3c 77-155 205/55R16 M+S T91 T94 A21 Car Lim
e1*2001/116* 77-155 215/55R16 V16 VoA S03
0307*24-36; 77-155 225/50R16 A01 K1a K2b
e1*2007/46* 77-155 245/45R16 A01 K1a K2b K4i K6g
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat 77-130 205/55R16 R37 T91 T94 A12 A16 A16
3C, 3c 77-155 205/55R16 M+S T91 T94 A21 Car KMV
e1*2001/116* 77-155 215/55R16 Lim V16 VoA
0307*24-36; 77-155 225/50R16 S03
e1*2007/46* 77-155 245/45R16 A01 K4i K6g
0502*00-10,
0547*00-03
- mit Radhaus- Ver-
breiterungen
- ab MJ 2011
VW Passat Variant 75-147 205/55R16 R37 A12 A16 A16
3C 75-147 215/55R16 A21 B03 Car
e1*2001/116* 75-147 225/50R16 A01 K1a K2b K46 K56 DB8 V16 S03
0307*00-23 75-147 245/45R16 A01 K1a K2b K46 K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH

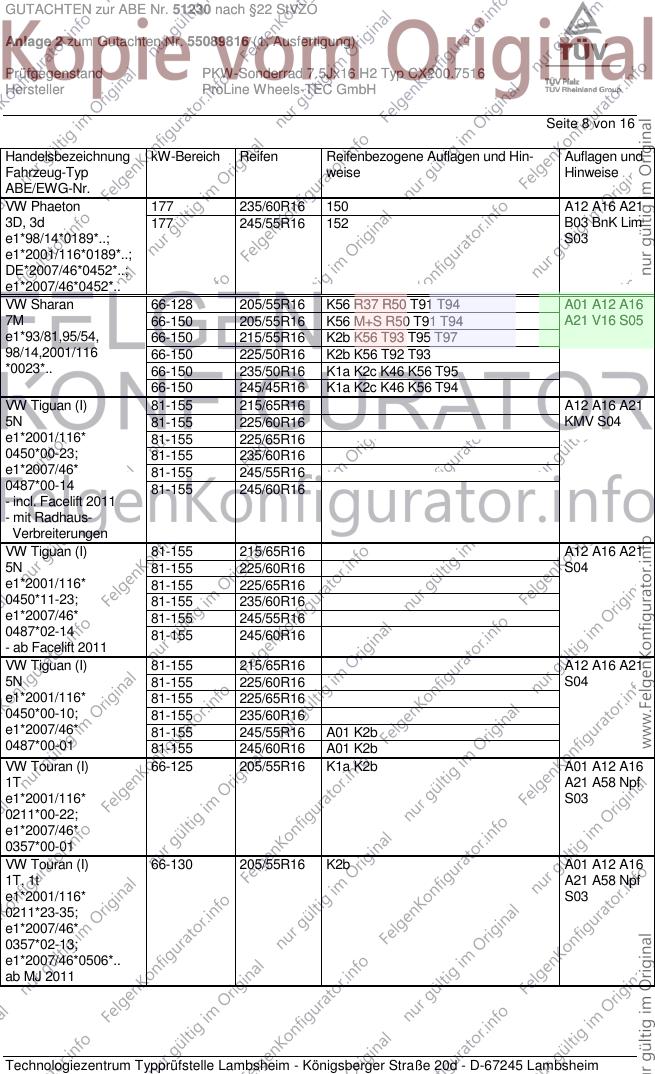

Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Phaeton 177 235/60R16 150 A12 A16 A21
3D, 3d 177 245/55R16 152 B03 BnK Lim
e1*98/14*0189*..; S03
e1*2001/116*0189*..;
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Sharan 66-128 205/55R16 K56 R37 R50 T91 T94 A01 A12 A16
7M 66-150 205/55R16 K56 M+S R50 T91 T94 A21 V16 S05
e1*93/81,95/54, 66-150 215/55R16 K2b K56 T93 T95 T97
98/14,2001/116 66-150 225/50R16 K2b K56 T92 T93
*0023*.. 66-150 235/50R16 K1a K2c K46 K56 T95
66-150 245/45R16 K1a K2c K46 K56 T94
VW Tiguan (I) 81-155 215/65R16 A12 A16 A21
5N 81-155 225/60R16 KMV S04
e1*2001/116* 81-155 225/65R16
0450*00-23; 81-155 235/60R16
e1*2007/46* 81-155 245/55R16
0487*00-14 81-155 245/60R16
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 215/65R16 A12 A16 A21
5N 81-155 225/60R16 S04
e1*2001/116* 81-155 225/65R16
0450*11-23; 81-155 235/60R16
e1*2007/46* 81-155 245/55R16
0487*02-14 81-155 245/60R16
- ab Facelift 2011
VW Tiguan (I) 81-155 215/65R16 A12 A16 A21
5N 81-155 225/60R16 S04
e1*2001/116* 81-155 225/65R16
0450*00-10; 81-155 235/60R16
e1*2007/46* 81-155 245/55R16 A01 K2b
0487*00-01 81-155 245/60R16 A01 K2b
VW Touran (I) 66-125 205/55R16 K1a K2b A01 A12 A16
1T A21 A58 Npf
e1*2001/116* S03
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran (I) 66-130 205/55R16 K2b A01 A12 A16
1T, 1t A21 A58 Npf
e1*2001/116* S03
0211*23-35;
e1*2007/46*
0357*02-13;
e1*2007/46*0506*..
ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH

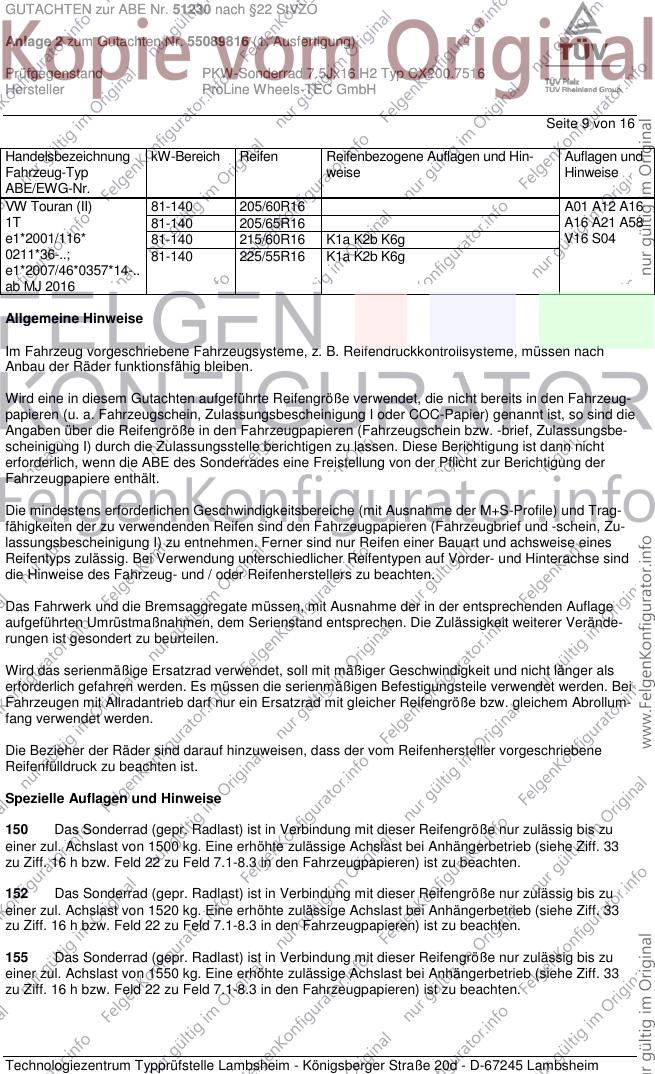

Seite 9 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Touran (II) 81-140 205/60R16 A01 A12 A16
1T 81-140 205/65R16 A16 A21 A58
e1*2001/116* 81-140 215/60R16 K1a K2b K6g V16 S04
0211*36-..; 81-140 225/55R16 K1a K2b K6g
e1*2007/46*0357*14-..
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
152 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1520 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
155 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1550 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH

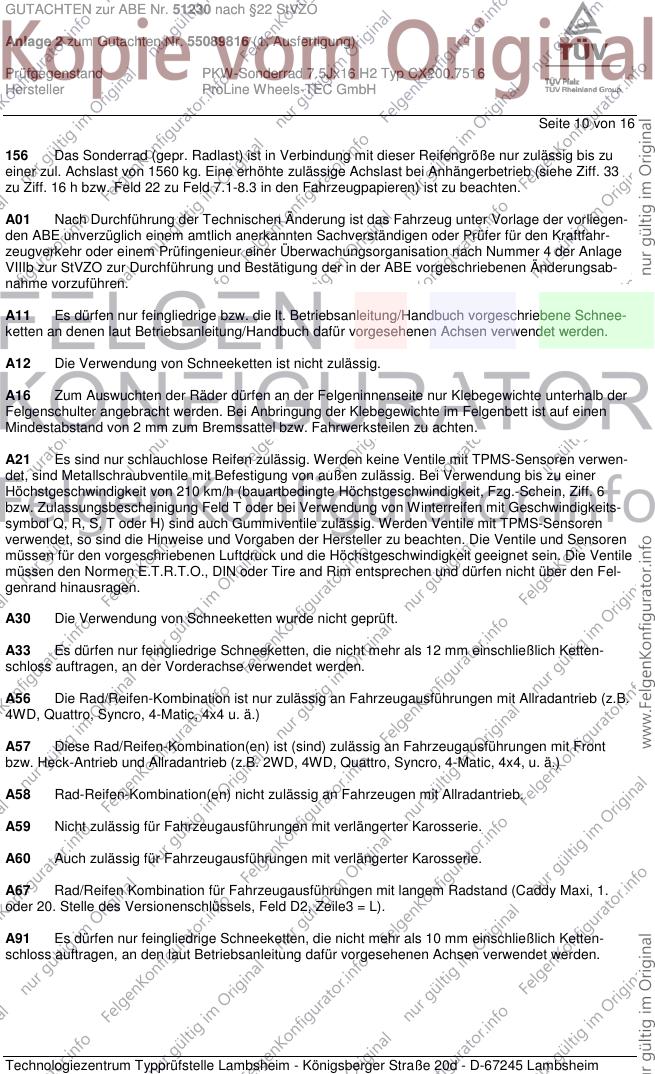

Seite 10 von 16
156 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1560 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH

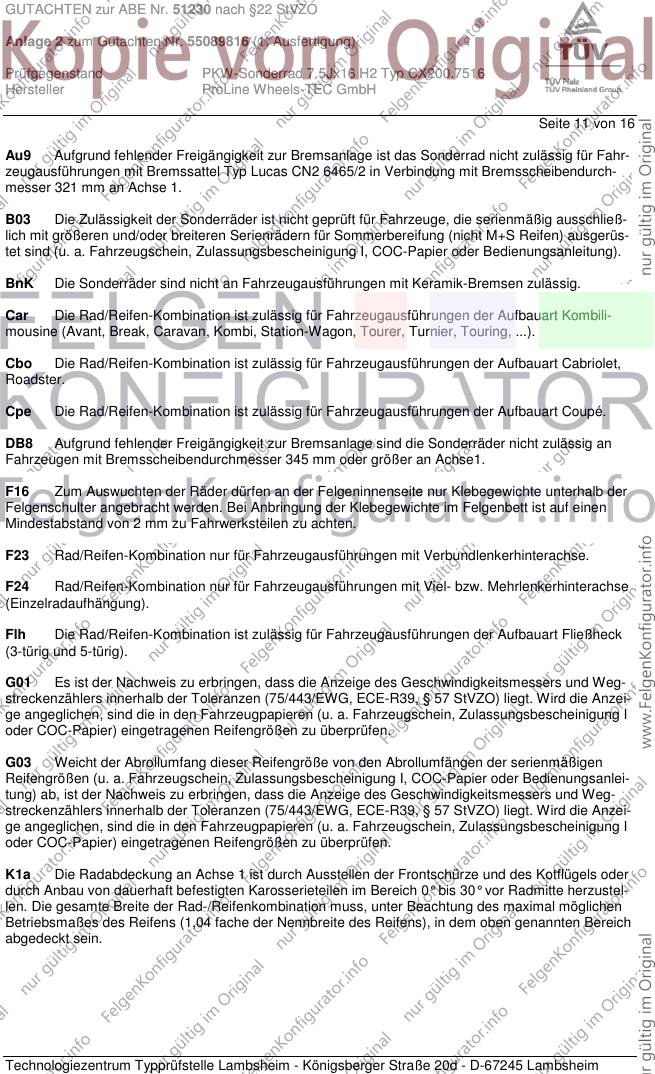

Seite 11 von 16
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für Fahr-
zeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit Bremsscheibendurch-
messer 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Fahrwerksteilen zu achten.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH

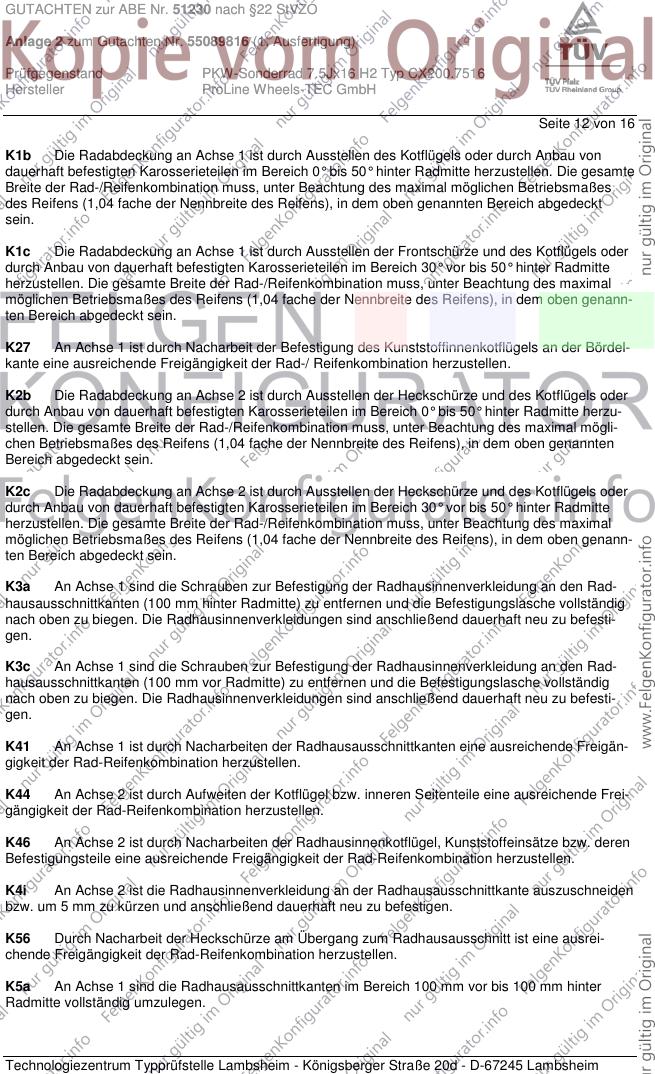

Seite 12 von 16
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH

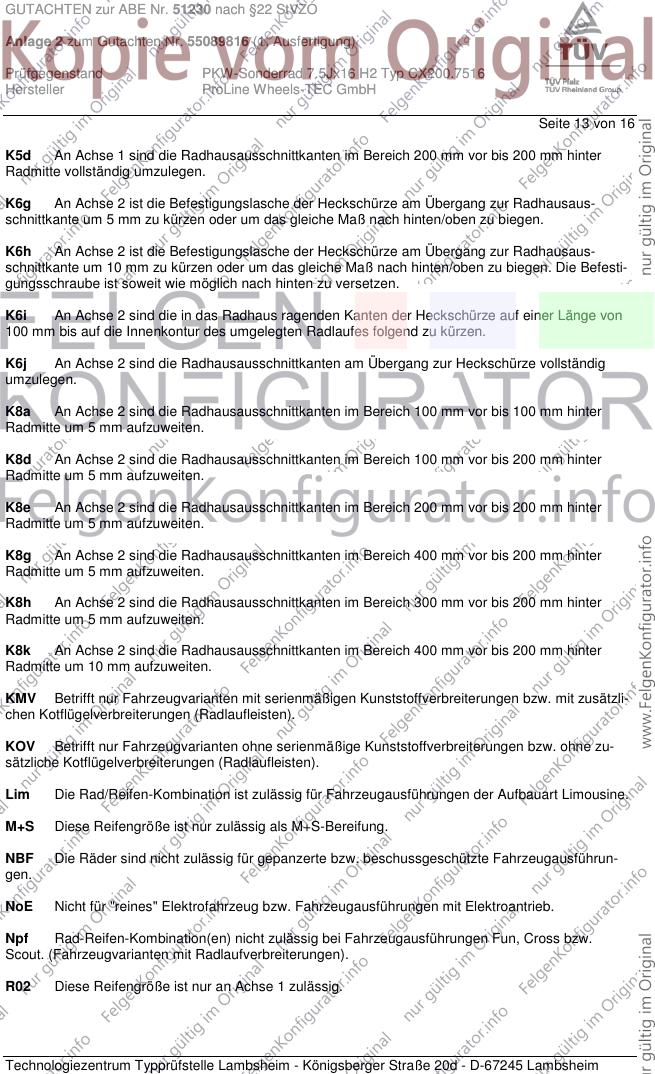

Seite 13 von 16
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH

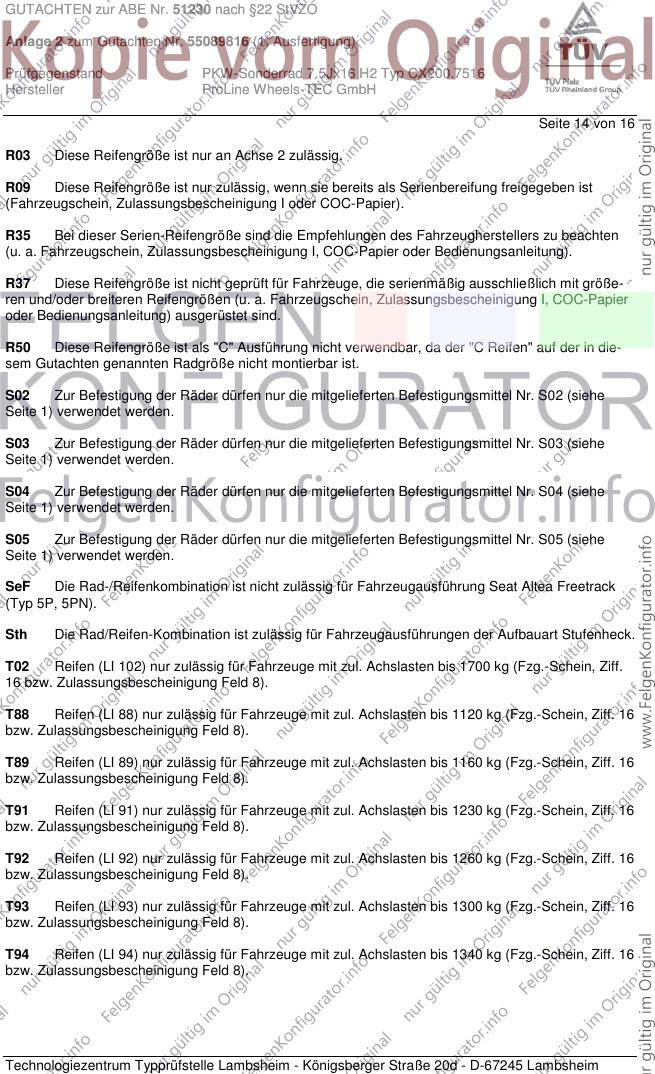

Seite 14 von 16
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in die-
sem Gutachten genannten Radgröße nicht montierbar ist.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH

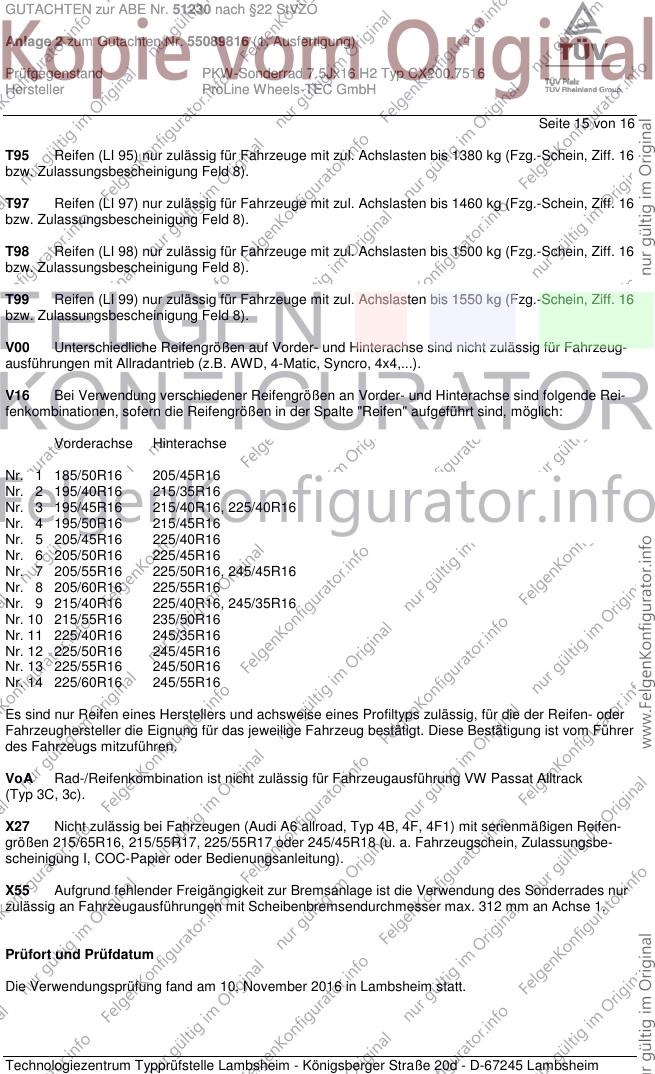

Seite 15 von 16
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifen-
größen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
X55 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 312 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 10. November 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH
Seite 16 von 16
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum Juli 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 10. November 2016
Coen 00260154.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
