Kraftfahrt-Bundesamt
DE-24932 Flensburg

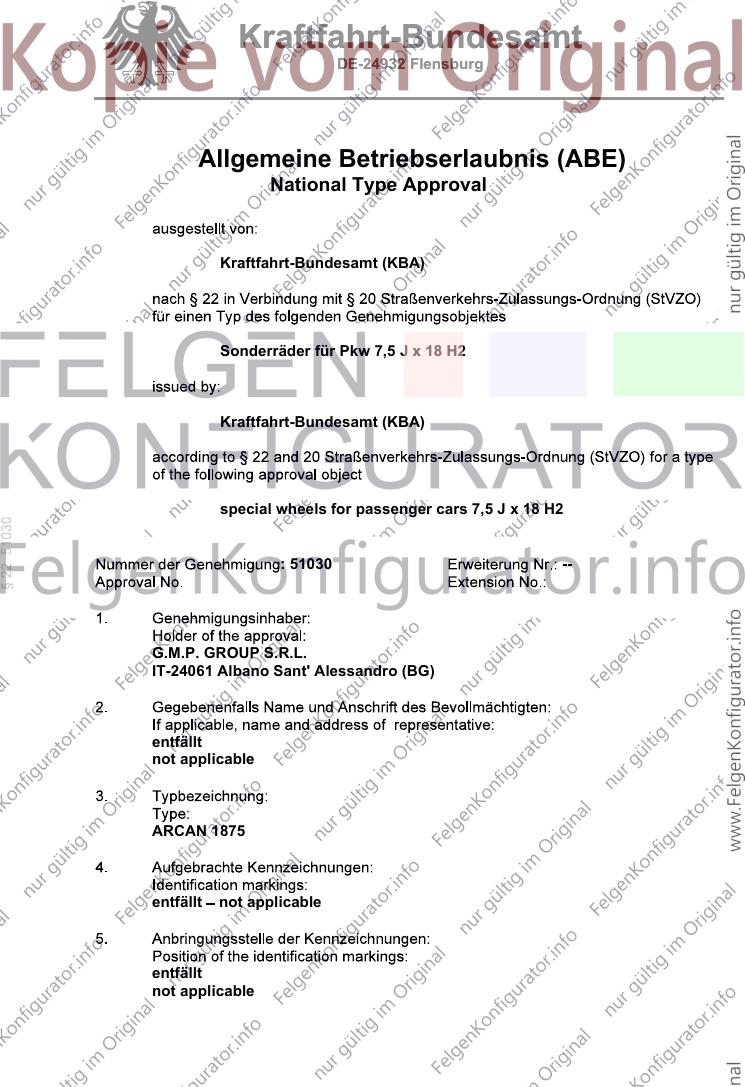

Allgemeine Betriebserlaubnis (ABE)
National Type Approval
Kraftfahrt-Bundesamt (KBA)
Sonderräder für Pkw 7,5 J x 18 H2
Kraftfahrt-Bundesamt (KBA)
special wheels for passenger cars 7,5 J x 18 H2
: 51030 --
G.M.P. GROUP S.R.L.
IT-24061 Albano Sant' Alessandro (BG)
entfällt
not applicable
ARCAN 1875
entfällt not applicable
entfällt
not applicable
Kraftfahrt-Bundesamt
DE-24932 Flensburg
51030 --
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH
DE-67245 Lambsheim
01.12.2016
55073316 (1. Ausfertigung)
darf nur zur Verwendung
gemäß:
1 - 13 - 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The use of the approval object is
restricted to the application listed:
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
entfällt
not applicable
erteilt
granted
entfällt
not applicable
Kraftfahrt-Bundesamt
DE-24932 Flensburg
51030 --
DE-24932 Flensburg
02.01.2017
Im Auftrag
Kraftfahrt-Bundesamt
DE-24932 Flensburg

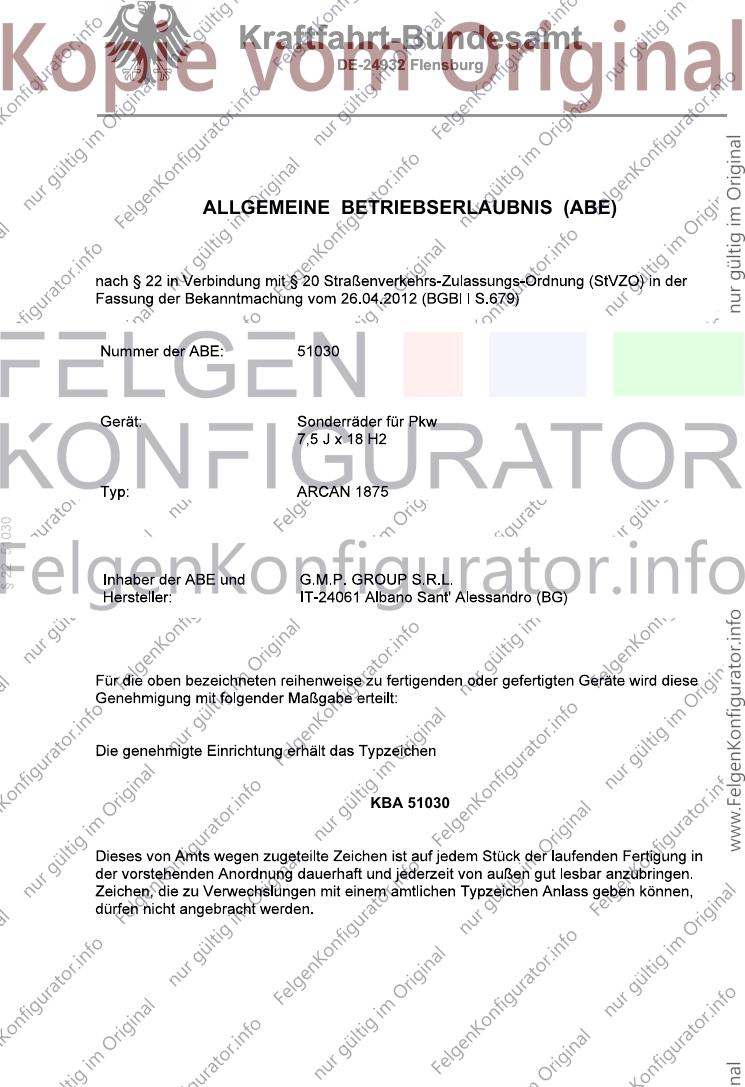

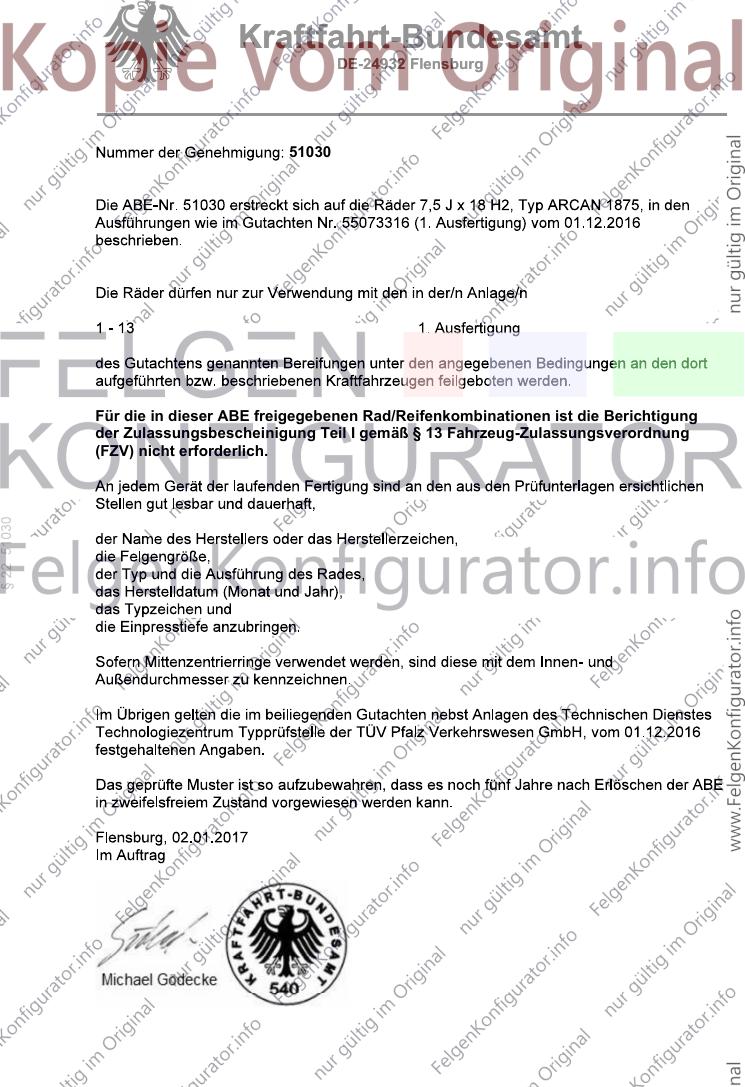

ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
KBA 51030
Kraftfahrt-Bundesamt
DE-24932 Flensburg
51030
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
: 51030 --
02.01.2017 --
ARCAN 1875 18.05.2016
55073316 (1. Ausfertigung) 01.12.2016
entfällt
not applicable
Kraftfahrt-Bundesamt
DE-24932 Flensburg
51030
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
KBA 51030
Rechtsbehelfsbelehrung
Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg,
Kraftfahrt-Bundesamt
DE-24932 Flensburg
51030
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
Instruction on right to appeal
Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.

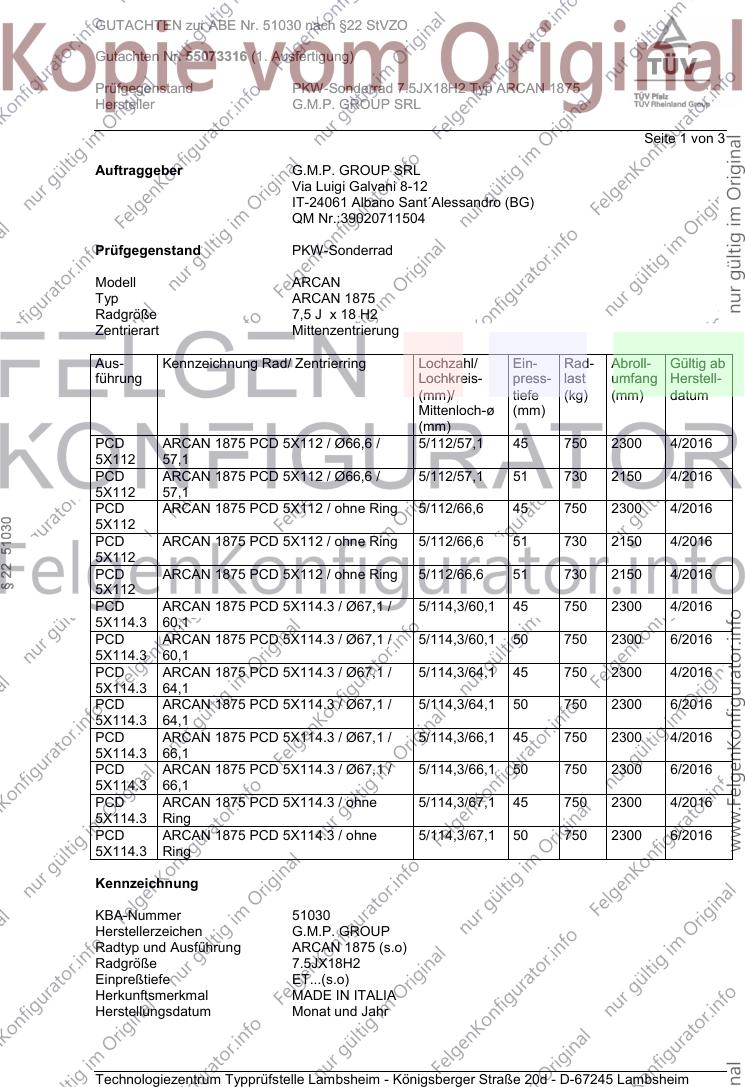

GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 1 von 3

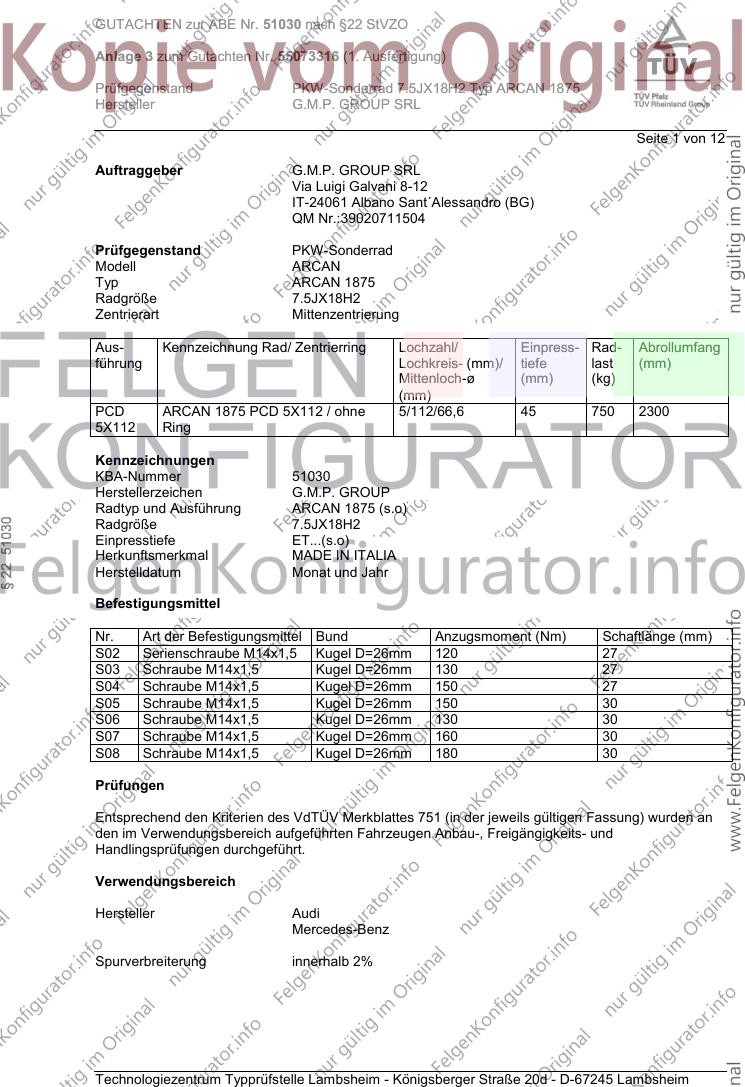

Auftraggeber G.M.P. GROUP SRL
Via Luigi Galvani 8-12
IT-24061 Albano Sant´Alessandro (BG)
QM Nr.:39020711504

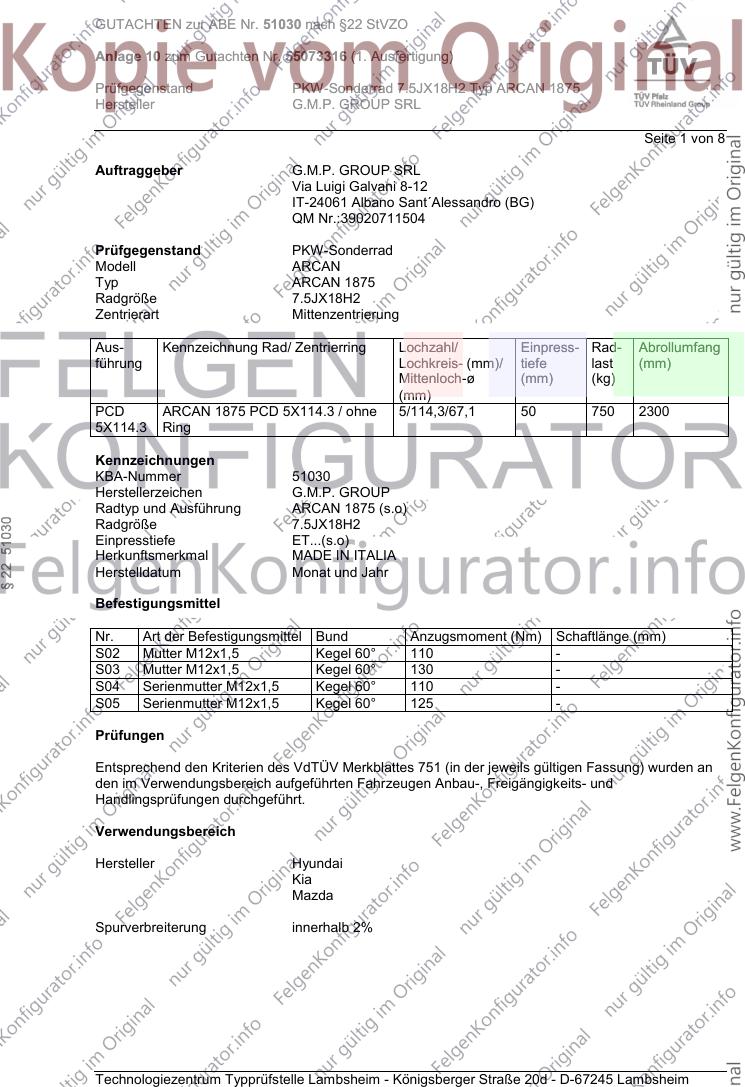

Prüfgegenstand PKW-Sonderrad
Modell ARCAN
Typ ARCAN 1875
Radgröße 7,5 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
PCD ARCAN 1875 PCD 5X112 / Ø66,6 / 5/112/57,1 45 750 2300 4/2016
5X112 57,1
PCD ARCAN 1875 PCD 5X112 / Ø66,6 / 5/112/57,1 51 730 2150 4/2016
5X112 57,1
PCD ARCAN 1875 PCD 5X112 / ohne Ring 5/112/66,6 45 750 2300 4/2016
5X112
PCD ARCAN 1875 PCD 5X112 / ohne Ring 5/112/66,6 51 730 2150 4/2016
5X112
PCD ARCAN 1875 PCD 5X112 / ohne Ring 5/112/66,6 51 730 2150 4/2016
5X112
PCD ARCAN 1875 PCD 5X114.3 / Ø67,1 / 5/114,3/60,1 45 750 2300 4/2016
5X114.3 60,1
PCD ARCAN 1875 PCD 5X114.3 / Ø67,1 / 5/114,3/60,1 50 750 2300 6/2016
5X114.3 60,1
PCD ARCAN 1875 PCD 5X114.3 / Ø67,1 / 5/114,3/64,1 45 750 2300 4/2016
5X114.3 64,1
PCD ARCAN 1875 PCD 5X114.3 / Ø67,1 / 5/114,3/64,1 50 750 2300 6/2016
5X114.3 64,1
PCD ARCAN 1875 PCD 5X114.3 / Ø67,1 / 5/114,3/66,1 45 750 2300 4/2016
5X114.3 66,1
PCD ARCAN 1875 PCD 5X114.3 / Ø67,1 / 5/114,3/66,1 50 750 2300 6/2016
5X114.3 66,1
PCD ARCAN 1875 PCD 5X114.3 / ohne 5/114,3/67,1 45 750 2300 4/2016
5X114.3 Ring
PCD ARCAN 1875 PCD 5X114.3 / ohne 5/114,3/67,1 50 750 2300 6/2016
5X114.3 Ring
Kennzeichnung
KBA-Nummer 51030
Herstellerzeichen G.M.P. GROUP
Radtyp und Ausführung ARCAN 1875 (s.o)
Radgröße 7.5JX18H2
Einpreßtiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALIA
Herstellungsdatum Monat und Jahr
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 2 von 3

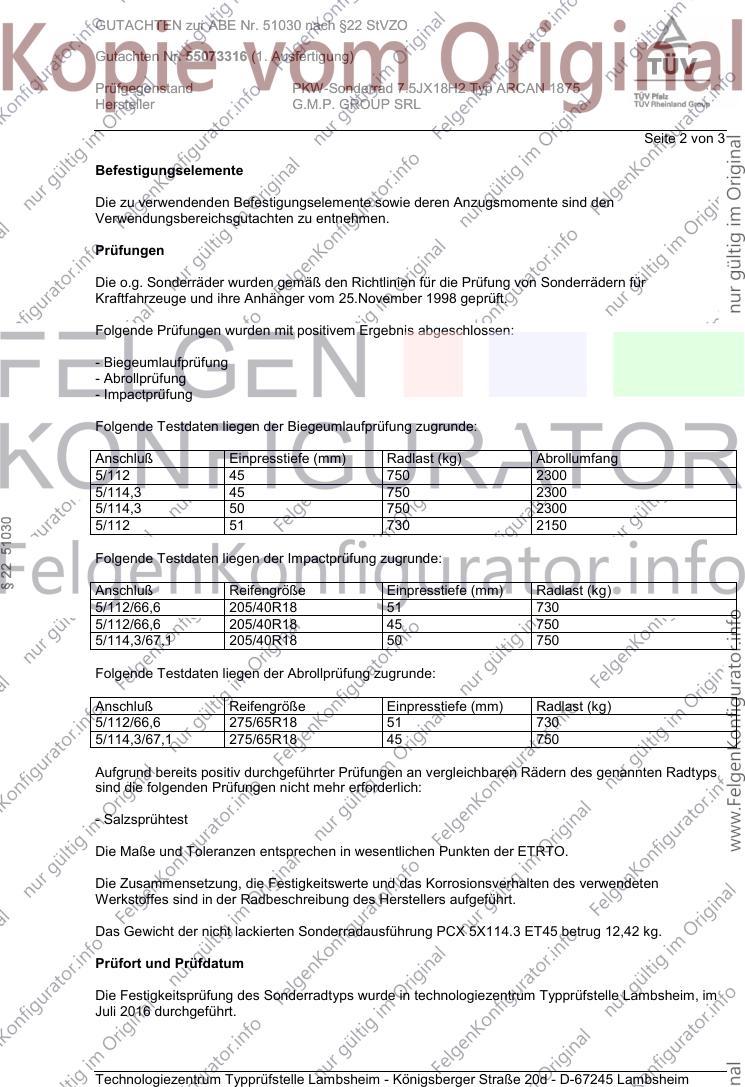

Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/112 45 750 2300
5/114,3 45 750 2300
5/114,3 50 750 2300
5/112 51 730 2150
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/112/66,6 205/40R18 51 730
5/112/66,6 205/40R18 45 750
5/114,3/67,1 205/40R18 50 750
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/112/66,6 275/65R18 51 730
5/114,3/67,1 275/65R18 45 750
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung PCX 5X114.3 ET45 betrug 12,42 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in technologiezentrum Typprüfstelle Lambsheim, im
Juli 2016 durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 3 von 3

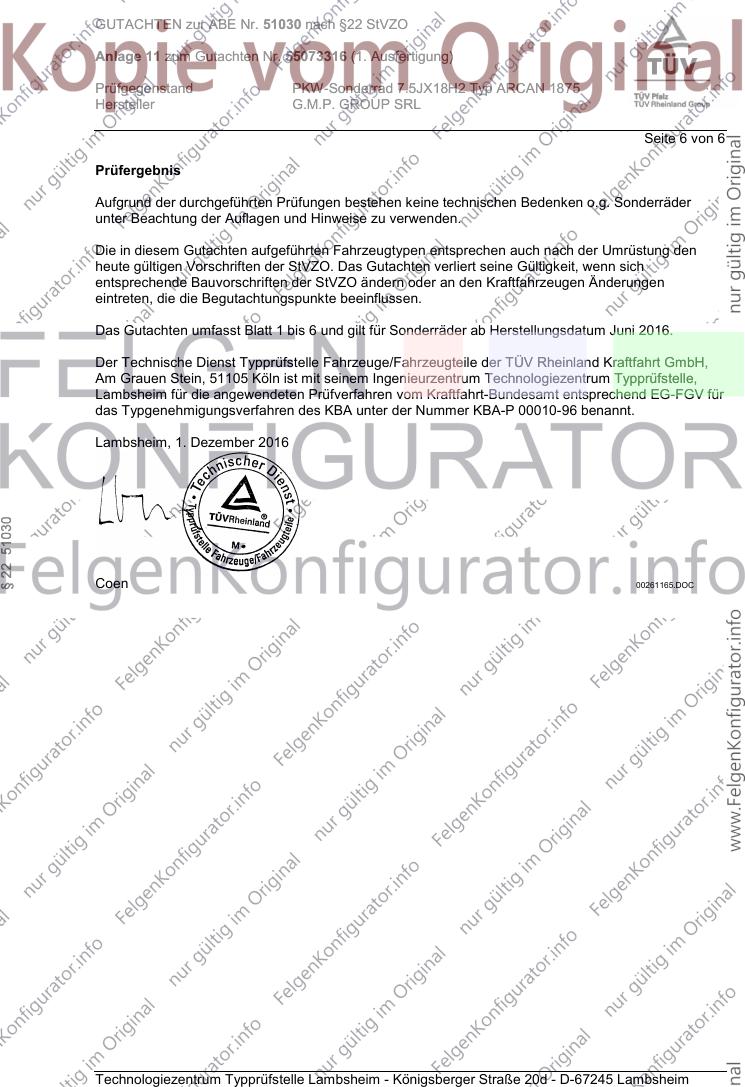

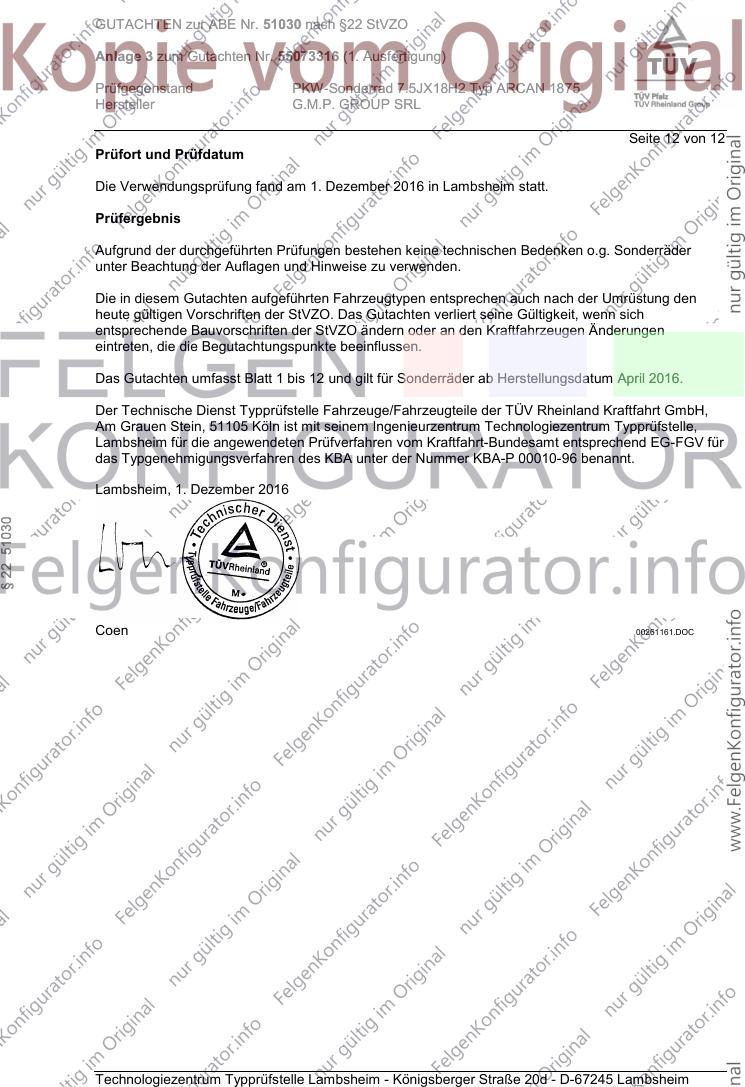

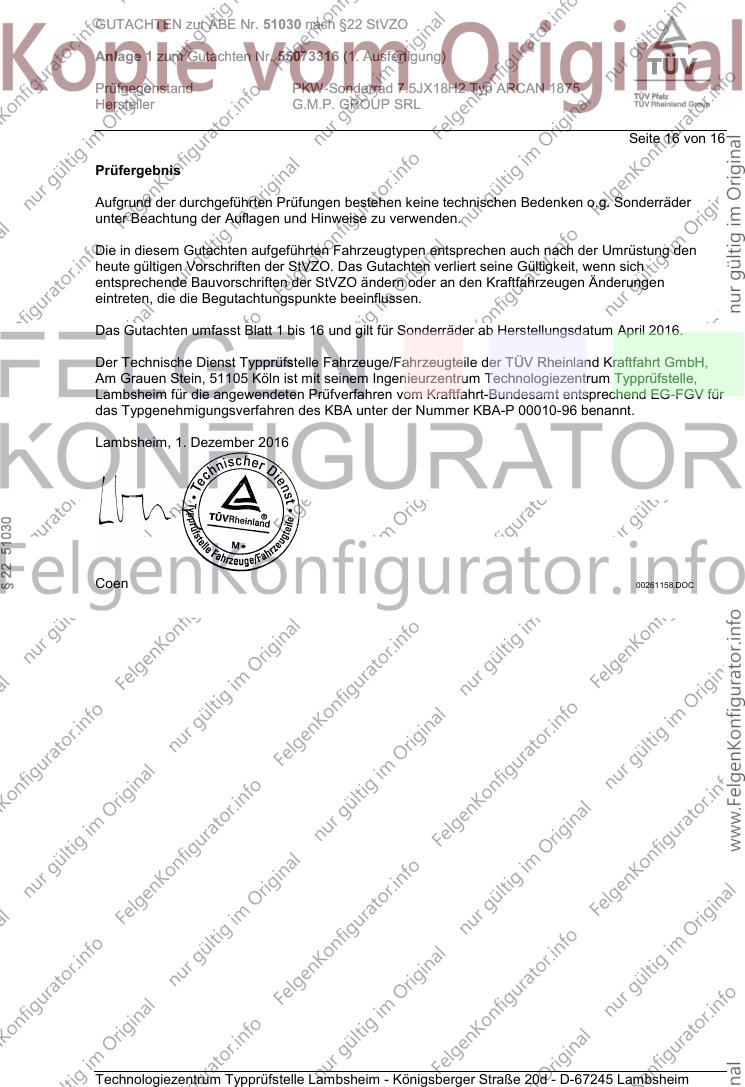

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 18.05.2016
Radzeichnung ARC 7.5X18 NF 18.05.2016
Radzeichnung 8ARC7518455/112666 18.05.2016
Radzeichnung 8ARC7518455/114671 18.05.2016
Radzeichnung 8ARC7518505/114671 26.05.2016
Radzeichnung 8ARC7518515/112666 18.05.2016
Verwendung Anlage 1 bis 13
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. Dezember 2016
Coen 00261171.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 1 von 16
Auftraggeber G.M.P. GROUP SRL
Via Luigi Galvani 8-12
IT-24061 Albano Sant´Alessandro (BG)
QM Nr.:39020711504
Prüfgegenstand PKW-Sonderrad
Modell ARCAN
Typ ARCAN 1875
Radgröße 7.5JX18H2
Zentrierart Mittenzentrierung

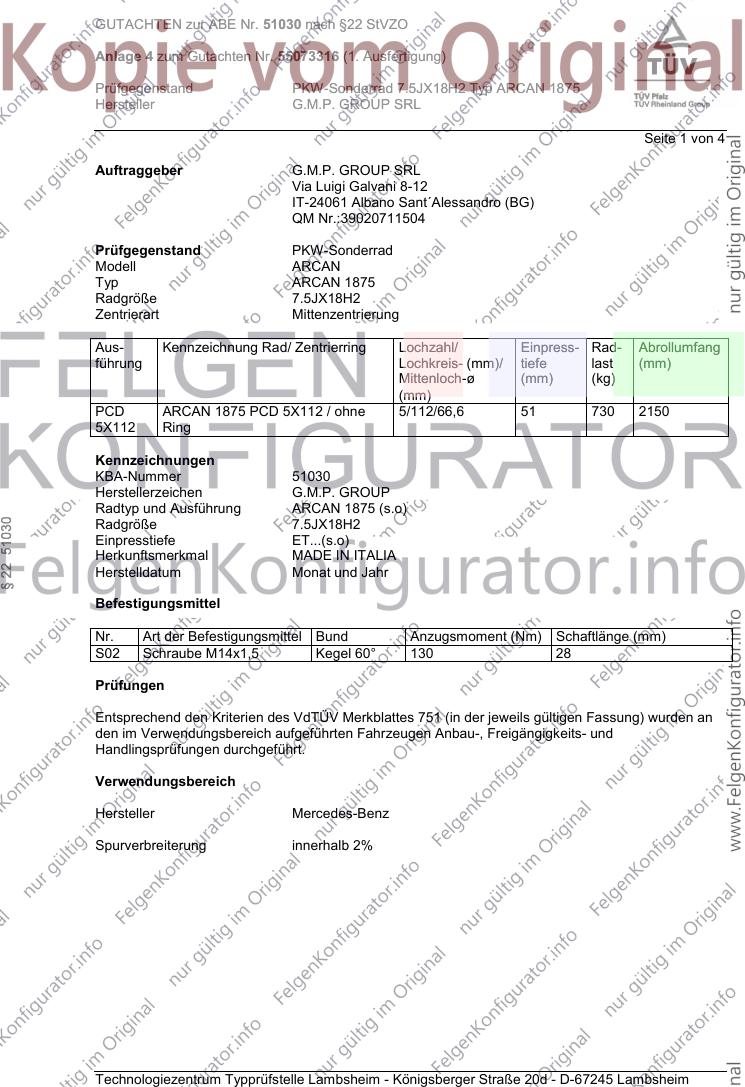

Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PCD ARCAN 1875 PCD 5X112 / Ø66,6 / 5/112/57,1 45 750 2300
5X112 57,1
Kennzeichnungen
KBA-Nummer 51030
Herstellerzeichen G.M.P. GROUP
Radtyp und Ausführung ARCAN 1875 (s.o)
Radgröße 7.5JX18H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALIA
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge (mm)
(Nm)
S02 Serienschraube M14x1,5 Kugel D=26mm 120 27
S03 Serienschraube M14x1,5 Kugel D=26mm 140 27
S04 Schraube M14x1,5 Kugel D=26mm 140 30
S05 Schraube M14x1,5 Kugel D=26mm 170 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 2 von 16

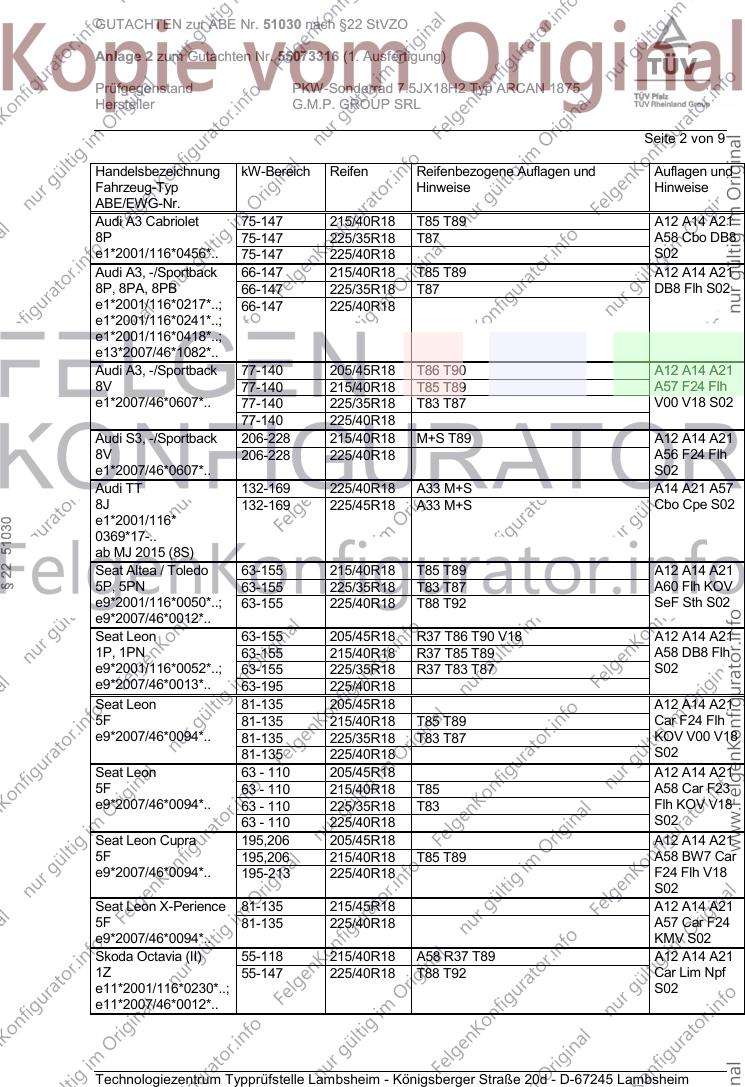

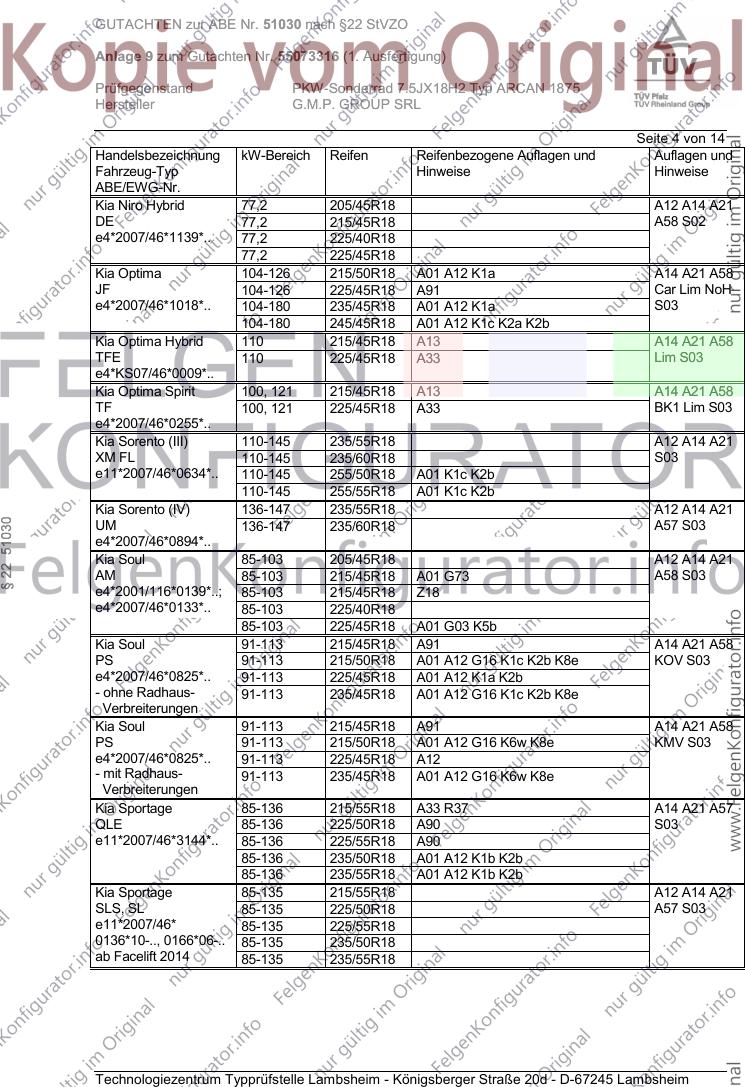

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 205/45R18 A11 T86 A14 A21 A57
8V 77-140 215/40R18 A33 T85 T89 Cbo F24 Lim
e1*2007/46*0607*.. 77-140 225/35R18 A90 T87 S02
- Limousine 77-140 225/40R18 A90
- Cabrio
Audi A3 Cabriolet 75-147 215/40R18 R37 T85 T89 A12 A14 A21
8P 75-147 225/35R18 A01 K1a K1b K56 T87 A58 Cbo S02
e1*2001/116*0456*.. 75-147 225/40R18 A01 K1a K1b K56
Audi A3, -/Sportback 184-195 225/40R18 K1a K1b K56 T88 T92 A01 A12 A14
8P, 8PA A21 Flh S02
e1*2001/116*0217*..,
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 215/40R18 R37 T85 T89 A12 A14 A21
8P, 8PA, 8PB 66-147 225/35R18 A01 K1a K1b K56 T87 Flh S02
e1*2001/116*0217*..; 66-147 225/40R18 A01 K1a K1b K56
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 205/45R18 T86 T90 A12 A14 A21
8V 77-140 215/40R18 T85 T89 A57 F24 Flh
e1*2007/46*0607*.. 77-140 225/35R18 T83 T87 V00 V18 S02
77-140 225/40R18
Audi A4 74-140 205/45R18 R37 T90 A12 A14 A21
8E 74-188 225/40R18 R37 T88 T89 T91 B03 Car Lim
e1*98/14*0151*.., W20 S02
e1*2001/116*0151*..
Audi A4 162 225/40R18 R37 T88 T89 T91 A12 A14 A21
QB6 B03 Car Cbo
e1*2001/116*0243*.. Lim W20 S02
Audi A4 Cabriolet 96-188 225/40R18 R37 T88 T89 T91 T92 A12 A14 A21
8H B03 Cbo W20
e1*98/14*0177*.., S02
e1*2001/116*0177*..
Audi A6 81-184 225/40R18 R37 T88 T89 T91 T92 A12 A14 A21
4B Au9 Car Lim
e1*96/27, 98/14, X27 X55 S02
2001/116*0051*..
Audi A6 -/Avant 89-257 225/45R18 T91 T95 A12 A14 A21
4F, 4F1 Car Lim NBF
e1*2001/116*0254*.., X27 S02
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi Q3 88-162 215/50R18 A12 A14 A21
8U, 8U1 88-162 215/55R18 A57 S04
e1*2007/46*0591*..; 88-162 225/45R18
e13*2007/46*1163*.. 88-162 225/50R18
88-162 235/45R18
88-162 245/45R18
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q3 88-162 215/50R18 A12 A14 A21
8U, 8U1 88-162 215/55R18 A57 KMV S04
e1*2007/46*0591*..; 88-162 225/45R18
e13*2007/46*1163*.. 88-162 225/50R18
- mit Radhaus- 88-162 235/45R18
Verbreiterungen 88-162 245/45R18
Audi S3 206-228 205/45R18 A11 M+S T86 A14 A21 A56
8V 206-228 215/40R18 A33 M+S T85 T89 Cbo F24 Lim
e1*2007/46*0607*.. 206-228 225/35R18 A90 M+S T87 S02
- Limousine 206-228 225/40R18 A90 M+S R70
- Cabrio
Audi S3, -/Sportback 206-228 215/40R18 M+S T89 A12 A14 A21
8V 206-228 225/40R18 A56 F24 Flh
e1*2007/46*0607*.. S02
Audi TT 118-155 225/40R18 A14 A21 A33
8J 118-155 225/45R18 A57 Cbo Cpe
e1*2001/116* 118-200 225/40R18 M+S S02
0369*00-16; 118-200 225/45R18 M+S
0374*00-01;
0375*00
Audi TT 132-169 225/40R18 A33 M+S A14 A21 A57
8J 132-169 225/45R18 A33 M+S Cbo Cpe S02
e1*2001/116*
0369*17-..
ab MJ 2015 (8S)
Ford Galaxy (I) 66-150 225/40R18 K2b K46 K56 T91 T92 A01 A12 A14
WGR 66-150 235/40R18 K1a K2c K42 K46 K56 R70 T91 T95 A21 S05
e1*93/81,95/54,
2001/116*0024*..
Seat Alhambra 66-150 225/40R18 K2b K46 K56 T91 T92 A01 A12 A14
7MS 66-150 235/40R18 K1a K2c K42 K46 K56 R70 T91 T95 A21 S05
e1*95/54, 98/14,
2001/116*0036*..
Seat Altea / Toledo 63-155 215/40R18 T85 T89 A12 A14 A21
5P, 5PN 63-155 225/35R18 A01 K1c T83 T87 A60 Flh KOV
e9*2001/116*0050*..; 63-155 225/40R18 A01 K1c T88 T92 SeF Sth S02
e9*2007/46*0012*..
Seat Ateca 85, 110 215/50R18 A33 A14 A21 A58
5FP 85, 110 225/45R18 A13 F23 V18 S03
e9*2007/46*6394*.. 85, 110 225/50R18 A01 A12 G01
- Frontantrieb 85, 110 235/45R18 A12
85, 110 245/45R18 A12
Seat Ateca 4drive 110, 140 215/50R18 A33 A14 A21 A56
5FP 110, 140 225/45R18 A13 F24 S03
e9*2007/46*6394*.. 110, 140 225/50R18 A12
110, 140 235/45R18 A12
110, 140 245/45R18 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 4 von 16

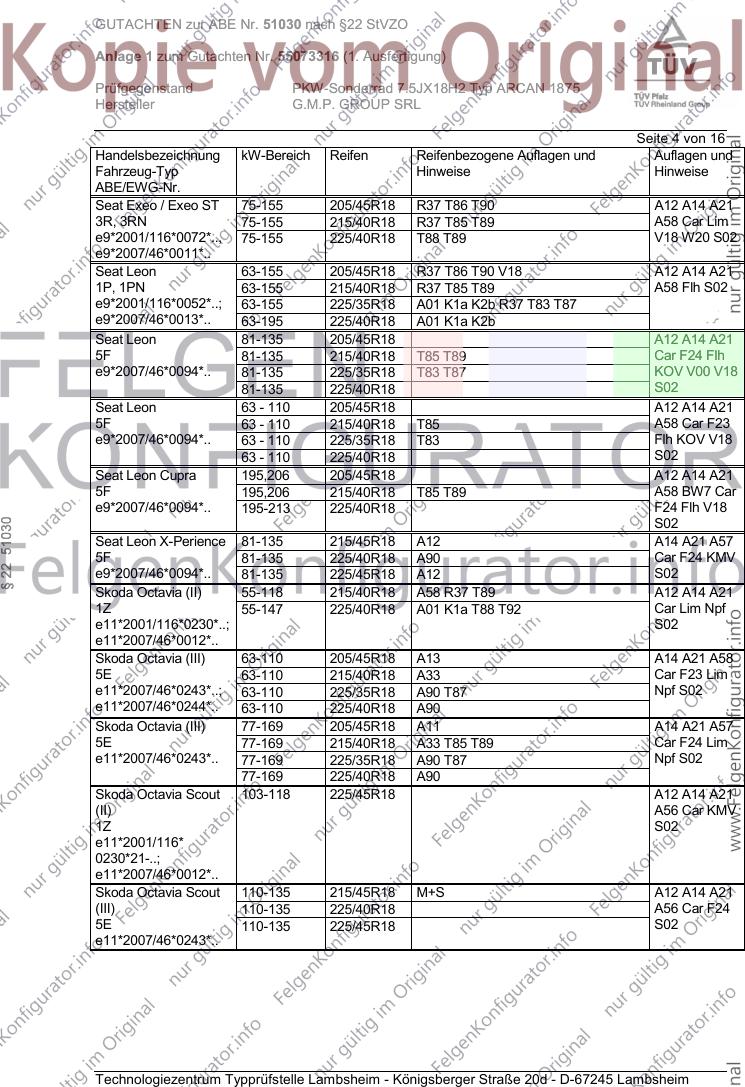

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Exeo / Exeo ST 75-155 205/45R18 R37 T86 T90 A12 A14 A21
3R, 3RN 75-155 215/40R18 R37 T85 T89 A58 Car Lim
e9*2001/116*0072*.., 75-155 225/40R18 T88 T89 V18 W20 S02
e9*2007/46*0011*..
Seat Leon 63-155 205/45R18 R37 T86 T90 V18 A12 A14 A21
1P, 1PN 63-155 215/40R18 R37 T85 T89 A58 Flh S02
e9*2001/116*0052*..; 63-155 225/35R18 A01 K1a K2b R37 T83 T87
e9*2007/46*0013*.. 63-195 225/40R18 A01 K1a K2b
Seat Leon 81-135 205/45R18 A12 A14 A21
5F 81-135 215/40R18 T85 T89 Car F24 Flh
e9*2007/46*0094*.. 81-135 225/35R18 T83 T87 KOV V00 V18
81-135 225/40R18 S02
Seat Leon 63 - 110 205/45R18 A12 A14 A21
5F 63 - 110 215/40R18 T85 A58 Car F23
e9*2007/46*0094*.. 63 - 110 225/35R18 T83 Flh KOV V18
63 - 110 225/40R18 S02
Seat Leon Cupra 195,206 205/45R18 A12 A14 A21
5F 195,206 215/40R18 T85 T89 A58 BW7 Car
e9*2007/46*0094*.. 195-213 225/40R18 F24 Flh V18
S02
Seat Leon X-Perience 81-135 215/45R18 A12 A14 A21 A57
5F 81-135 225/40R18 A90 Car F24 KMV
e9*2007/46*0094*.. 81-135 225/45R18 A12 S02
Skoda Octavia (II) 55-118 215/40R18 A58 R37 T89 A12 A14 A21
1Z 55-147 225/40R18 A01 K1a T88 T92 Car Lim Npf
e11*2001/116*0230*..; S02
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 205/45R18 A13 A14 A21 A58
5E 63-110 215/40R18 A33 Car F23 Lim
e11*2007/46*0243*..; 63-110 225/35R18 A90 T87 Npf S02
e11*2007/46*0244*.. 63-110 225/40R18 A90
Skoda Octavia (III) 77-169 205/45R18 A11 A14 A21 A57
5E 77-169 215/40R18 A33 T85 T89 Car F24 Lim
e11*2007/46*0243*.. 77-169 225/35R18 A90 T87 Npf S02
77-169 225/40R18 A90
Skoda Octavia Scout 103-118 225/45R18 A12 A14 A21
(II) A56 Car KMV
1Z S02
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia Scout 110-135 215/45R18 M+S A12 A14 A21
(III) 110-135 225/40R18 A56 Car F24
5E 110-135 225/45R18 S02
e11*2007/46*0243*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Superb (II) 77-191 225/40R18 T92 A12 A14 A21
3T Car Lim S02
e11*2001/116*
0326*00-31;
e11*2007/46*
0014*00-21
Skoda Superb (III) 88-206 215/45R18 A33 T89 T93 A14 A21 A57
3T 88-206 215/50R18 A12 Car Lim S03
e11*2001/116* 88-206 225/45R18 A91
0326*32-..; 88-206 235/45R18 A12
e11*2007/46*
0014*22-..
Skoda Yeti 77-125 215/45R18 T89 T93 A12 A14 A21
5L 77-125 225/40R18 T89 T91 T92 A57 S02
e11*2007/46*0010*.., 77-125 225/45R18 T91 T95
e11*2007/46*0034*..
VW Beetle, /Cabrio (II) 77-162 215/45R18 A90 A14 A21 A58
16 77-162 215/50R18 A12 Cbo Flh V18
e1*2007/46*0539*.. 77-162 225/45R18 A12 S02
77-162 235/45R18 A12
77-162 245/45R18 A12
VW Bus (T4) 50-103 235/45R18 G01 K1b T94 T98 150 A01 A12 A14
7DB 50-103 245/40R18 K1c K2b K42 R70 T97 150 A21 S05
e1*96/79*0067*.., 50-103 245/45R18 G01 K1c K2b K41 K42 K45 LK6 T00
e1*98/14*0067*.. T96 150
VW Bus (T4) 65-150 235/45R18 K1b T98 150 A01 A12 A14
7DZ 65-150 245/40R18 K1c K2b K42 R70 T97 150 A21 S05
e1*97/27*0095*.., 65-150 245/45R18 G67 K1c K2b K41 K42 K45 LK6 T00
e1*98/14*0095*.. T96 150
VW Bus (T4), 50-103 235/45R18 G01 K1a T92 T94 T98 150 A01 A12 A14
Transporter 50-103 245/40R18 K1a K2b K42 R70 T93 T97 150 A21 S05
70X02.., 70X12.. 50-103 245/45R18 G01 K1a K2b K41 K42 K45 LK6 T00
H297-300, 304, 306, T96 150
H322-327
VW Bus (T4), 50-103 235/45R18 G01 K1b T98 150 A01 A12 A14
Transporter 50-103 245/40R18 K1c K2b K42 R70 T97 150 A21 S05
7DW, 7DWA 50-103 245/45R18 G01 K1c K2b K41 K42 K45 LK6 T00
e1*96/79, 98/14* 150
0066,0120*..
VW Caddy (IV) Maxi 55-110 225/40R18 K1a T92 A01 A12 A14
2K, 2KN A21 A57 A67
e1*2001/116* S02
0252*42-..;
e1*2007/46*
0217*20-..
ab MJ 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Cross Touran (I) 75-130 215/45R18 M+S T89 T93 A12 A14 A21
1T, 1t 75-130 225/40R18 M+S T88 T92 KMV S02
e1*2001/116*
0211*00-35;
e1*2007/46*
0357*00-13;
e1*2007/46*0506*..
- incl. Facelift 2011
VW E-Golf (VII) 85 205/45R18 T86 T90 A12 A14 A21
AU 85 215/40R18 T89 A58 F24 Flh
e1*2007/46*0623*10-.. 85 225/35R18 T87 V18 S02
(24,2 kWh-Batterie) 85 225/40R18
VW E-Golf (VII) 85 205/45R18 T86 T90 A12 A14 A21
AU 85 215/40R18 T89 A58 F23 Flh
e1*2007/46*0623*10-.. 85 225/35R18 T87 V18 S02
(24,2 kWh-Batterie) 85 225/40R18
VW EOS 85-184 205/45R18 R37 T86 T90 V18 A12 A14 A21
1F 85-184 215/45R18 A58 Cbo S02
e1*2001/116*0349*.. 85-184 225/40R18
- incl. Facelift 2011 85-191 215/45R18 M+S
85-191 225/40R18 M+S
VW Golf (V) 55-169 215/40R18 K1c R37 T85 T89 A01 A12 A14
1K 55-169 225/35R18 K1c R37 T83 T87 A21 Flh S02
e1*2001/116* 55-184 225/40R18 K1c
0242*00-24
VW Golf (V) Variant 59-147 205/45R18 T86 T90 V18 A12 A14 A21
1KM 59-147 215/40R18 A01 K1a K2b K56 T85 T89 A58 Car S02
e1*2001/116* 59-147 225/35R18 A01 K1a K1b K2b K56 T83 T87
0328*00-14 59-147 225/40R18 A01 K1a K1b K2b K56
VW Golf (VI) 59-173 205/45R18 T86 T90 A12 A14 A21
1K 59-173 215/40R18 T85 T89 Cbo Flh V18
e1*2001/116 59-173 225/35R18 A01 K1a K2b T83 T87 S02
*0242*25-..; 59-173 225/40R18 A01 K1a K2b
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/45R18 T86 T90 A12 A14 A21
1KM 59-118 215/40R18 T85 T89 Car S02
e1*2001/116*0328*..; 59-118 225/35R18 A01 K1a K2b K6g T83 T87
e1*2007/46*0492*.. 59-118 225/40R18 A01 K1a K2b K6g
VW Golf (VII) /-Variant 63-169 205/45R18 T86 T90 A12 A14 A21
AU, AUV, 1K 63-169 215/40R18 T85 T89 A57 Car F24
e1*2007/46*0623*.., 63-169 215/40R18 M+S T85 T89 Flh KOV NoE
e1*2007/46*0627*..; 63-195 225/35R18 T83 T87 V00 V18 S02
e1*2007/46*0490*05-.. 63-195 225/40R18
VW Golf (VII) /-Variant 63 - 90 205/45R18 A12 A14 A21
AU, AUV, 1K 63 - 90 215/40R18 T85 A58 Car F23
e1*2007/46*0623*.., 63 - 90 225/35R18 T83 Flh KOV NoE
e1*2007/46*0627*..; 63 - 90 225/40R18 V18 S02
e1*2007/46*0490*05-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) GTE 110 205/45R18 T86 T90 A12 A14 A21
Hybrid 110 215/40R18 T89 A58 F24 Flh
AU 110 225/35R18 T87 V18 S02
e1*2007/46*0623*11-.. 110 225/40R18
VW Golf Alltrack (VII) 81-135 205/45R18 A12 T86 T90 A14 A21 A56
AUV 81-135 215/45R18 A12 Car F24 KMV
e1*2007/46*0627*.. 81-135 225/40R18 A90 S02
81-135 225/45R18 A12
VW Golf Plus 55-125 205/45R18 T86 T90 V18 A12 A14 A21
1KP 55-125 215/40R18 T85 T89 A58 Flh S02
e1*2001/116*0304*..; 55-125 225/40R18 A01 K1a K1b K2b K56 T88 T92
e1*2007/46*0491*.. 55-85 225/35R18 A01 K1a K1b K2b T87
VW Golf R (VI) 188-199 205/45R18 T90 A12 A14 A21
1K 188-199 215/40R18 T89 Cbo Flh S02
e1*2001/116 188-199 225/40R18
*0242*33-..
VW Golf R (VII) 206, 221 205/45R18 T86 T90 A12 A14 A21
AU 206, 221 215/40R18 T89 A56 F24 Flh
e1*2007/46*0623*.. 206, 221 225/40R18 S02
VW Golf R Variant(VII) 221 215/40R18 M+S T89 A12 A14 A21
AUV 221 225/40R18 A56 Car F24
e1*2007/46*0627*.. S02
VW Golf Sportsvan 92, 110 205/45R18 T86 T90 A12 A14 A21
AUV 92, 110 215/40R18 T85 T89 A58 F24 Flh
e1*2007/46*0627*.. 92, 110 225/35R18 T83 T87 V00 V18 S02
92, 110 225/40R18
VW Golf Sportsvan 63-85 205/45R18 A12 A14 A21
AUV 63-85 215/40R18 T85 A58 F23 Flh
e1*2007/46*0627*.. 63-85 225/35R18 T83 V18 S02
63-85 225/40R18
VW Jetta 77 - 155 205/40R18 T86 A12 A14 A21
16, 16H 77 - 155 205/45R18 T86 A58 Sth S02
e1*2007/46*0539*..; 77 - 155 215/40R18 T89
e1*2007/46*0584*.. 77 - 155 225/40R18 A01 K1a K1b K2b
VW Jetta 66-147 205/45R18 T86 T90 V18 A12 A14 A21
1KM 66-147 215/40R18 A01 K1a K2b K56 T85 T89 A58 Sth S02
e1*2001/116*0328*.. 66-147 225/35R18 A01 K1a K1b K2b K56 T83 T87
66-147 225/40R18 A01 K1a K1b K2b K56
VW Passat 75-147 205/45R18 R37 T86 T90 V18 A12 A14 A21
3C 75-147 215/45R18 Lim S02
e1*2001/116* 75-147 225/40R18 T88 T89
0307*00-23
VW Passat 184 215/45R18 M+S A12 A14 A21
3C 184 225/40R18 M+S T88 T89 Lim S02
e1*2001/116*
0307*00-23
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

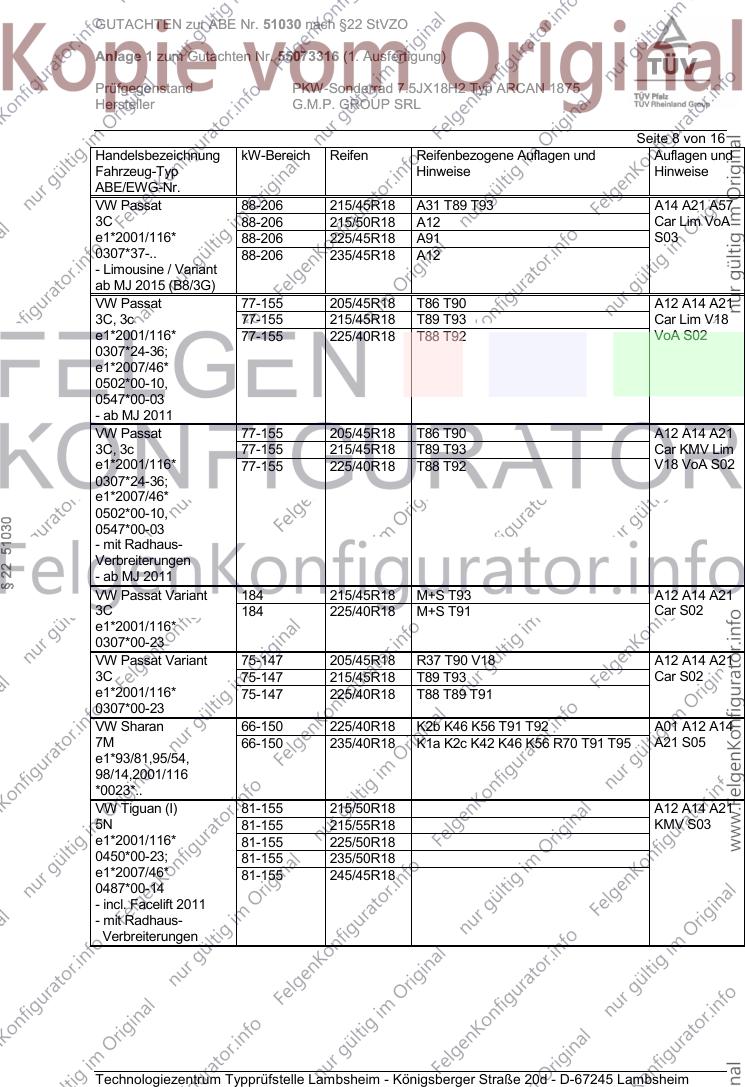

GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 88-206 215/45R18 A31 T89 T93 A14 A21 A57
3C 88-206 215/50R18 A12 Car Lim VoA
e1*2001/116* 88-206 225/45R18 A91 S03
0307*37-.. 88-206 235/45R18 A12
- Limousine / Variant
ab MJ 2015 (B8/3G)
VW Passat 77-155 205/45R18 T86 T90 A12 A14 A21
3C, 3c 77-155 215/45R18 T89 T93 Car Lim V18
e1*2001/116* 77-155 225/40R18 T88 T92 VoA S02
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat 77-155 205/45R18 T86 T90 A12 A14 A21
3C, 3c 77-155 215/45R18 T89 T93 Car KMV Lim
e1*2001/116* 77-155 225/40R18 T88 T92 V18 VoA S02
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Variant 184 215/45R18 M+S T93 A12 A14 A21
3C 184 225/40R18 M+S T91 Car S02
e1*2001/116*
0307*00-23
VW Passat Variant 75-147 205/45R18 R37 T90 V18 A12 A14 A21
3C 75-147 215/45R18 T89 T93 Car S02
e1*2001/116* 75-147 225/40R18 T88 T89 T91
0307*00-23
VW Sharan 66-150 225/40R18 K2b K46 K56 T91 T92 A01 A12 A14
7M 66-150 235/40R18 K1a K2c K42 K46 K56 R70 T91 T95 A21 S05
e1*93/81,95/54,
98/14,2001/116
*0023*..
VW Tiguan (I) 81-155 215/50R18 A12 A14 A21
5N 81-155 215/55R18 KMV S03
e1*2001/116* 81-155 225/50R18
0450*00-23; 81-155 235/50R18
e1*2007/46* 81-155 245/45R18
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 9 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (I) 81-155 215/50R18 A12 A14 A21
5N 81-155 215/55R18 S03
e1*2001/116* 81-155 225/50R18
0450*11-23; 81-155 235/50R18
e1*2007/46* 81-155 245/45R18
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 215/50R18 A12 A14 A21
5N 81-155 215/55R18 S03
e1*2001/116* 81-155 225/50R18
0450*00-10; 81-155 235/50R18
e1*2007/46* 81-155 245/45R18
0487*00-01
VW Tiguan (II) 85-176 215/55R18 A12 A14 A21
5N 85-176 225/55R18 A57 KOV S03
e1*2001/116* 85-176 225/60R18
0450*24-..
- ab Modell 2016
VW Tiguan (II) 85-176 215/55R18 A12 A14 A21
5N 85-176 225/55R18 A57 KMV S03
e1*2001/116* 85-176 225/60R18
0450*24-..
- ab Modell 2016
- mit Radhaus-
Verbreiterungen
VW Touran (I) 66-125 215/40R18 K1a K2b T89 A01 A12 A14
1T 66-125 225/40R18 K1c K2b T88 T92 A21 A58 Npf
e1*2001/116* S02
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran (I) 66-125 215/40R18 A01 K2b T89 A12 A14 A21
1T, 1t 66-130 205/45R18 T90 A58 Npf V18
e1*2001/116* 66-130 225/40R18 A01 K2b T88 T92 S02
0211*23-35;
e1*2007/46*
0357*02-13;
e1*2007/46*0506*..
ab MJ 2011
VW Touran (II) 81-140 215/45R18 A91 T89 T93 A14 A21 A58
1T 81-140 215/50R18 A01 A12 K1a K2b K6g S03
e1*2001/116* 81-140 225/45R18 A01 A12 K1a
0211*36-..; 81-140 235/45R18 A01 A12 K1a K2b K6g
e1*2007/46*0357*14-..
ab MJ 2016

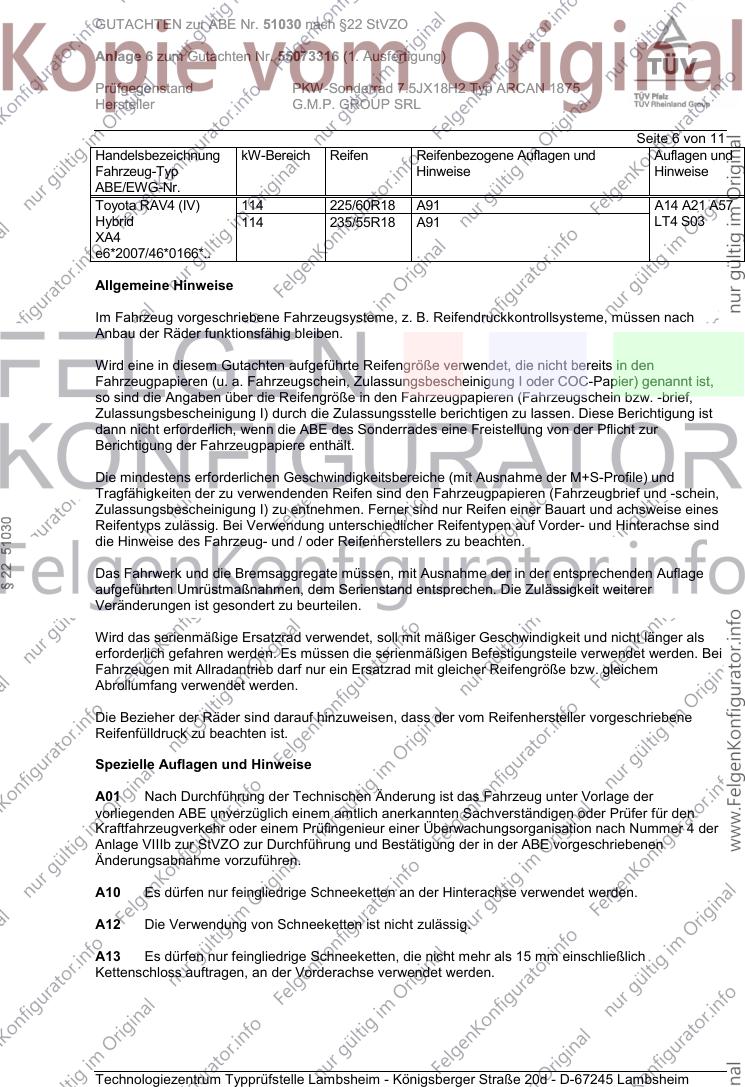

Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL

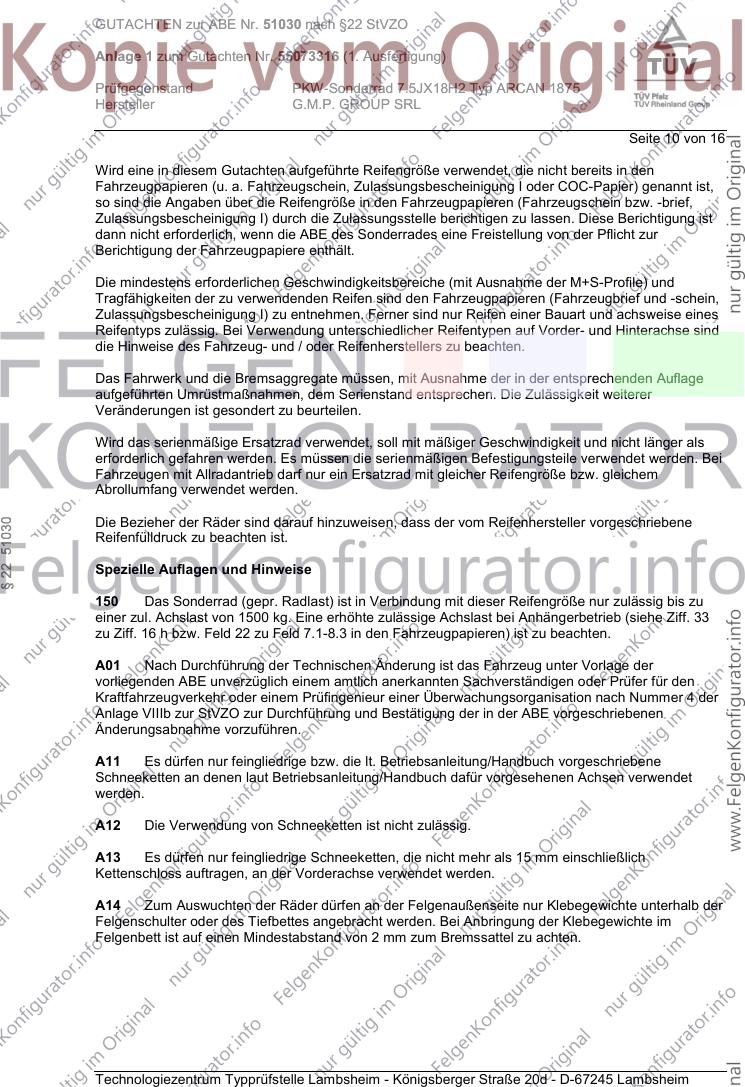

Seite 10 von 16
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 11 von 16

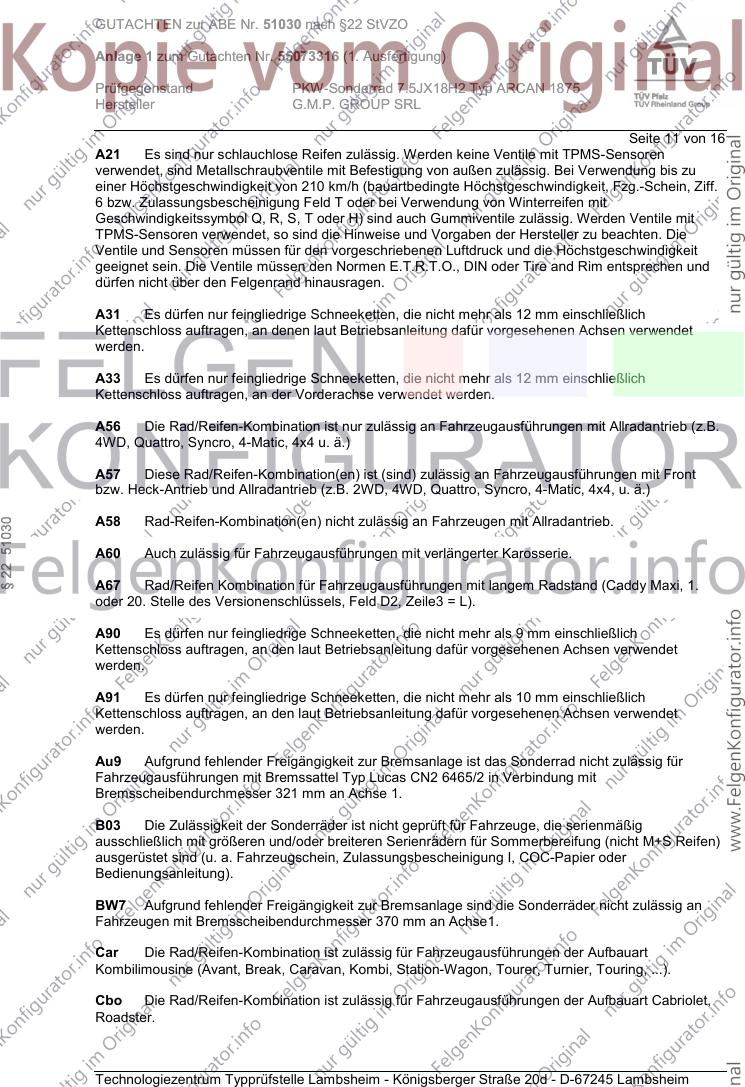

A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.

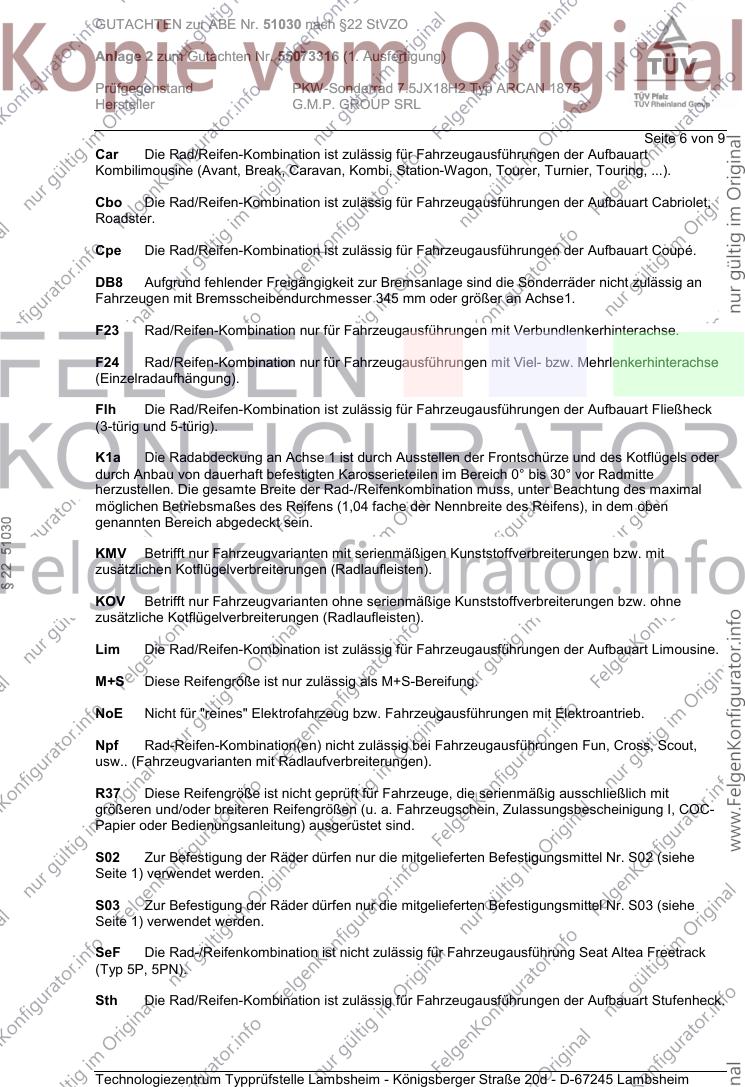

Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 12 von 16
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G67 Ist die Reifengröße 225/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 13 von 16
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 14 von 16
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

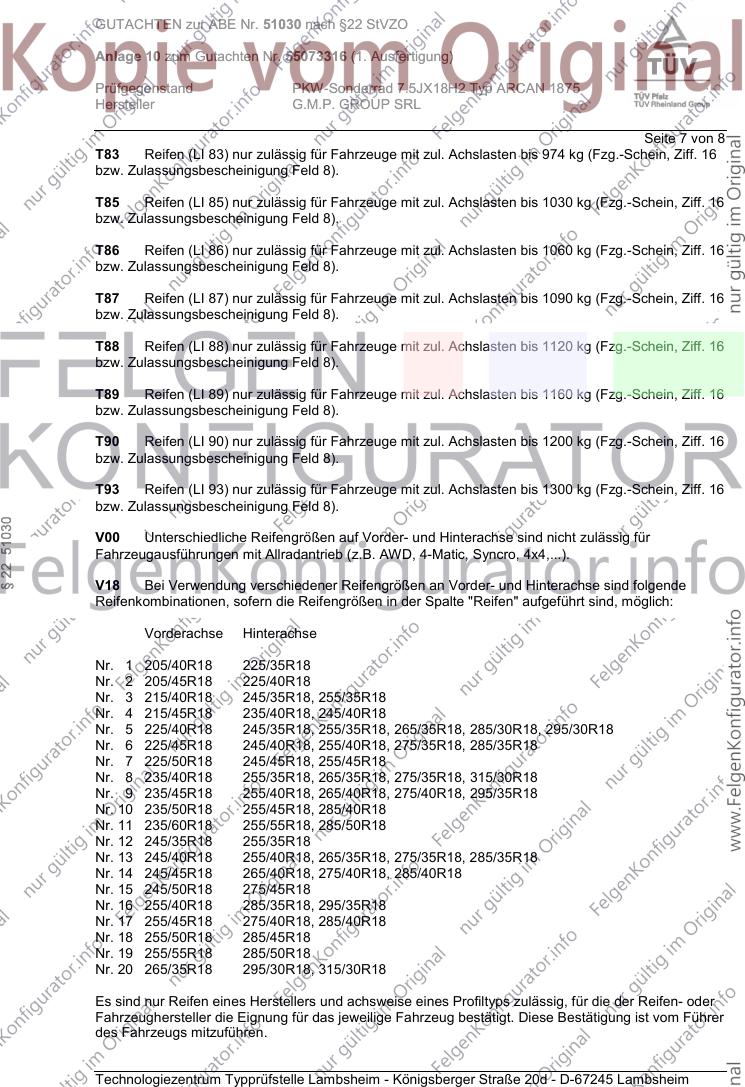

V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 15 von 16

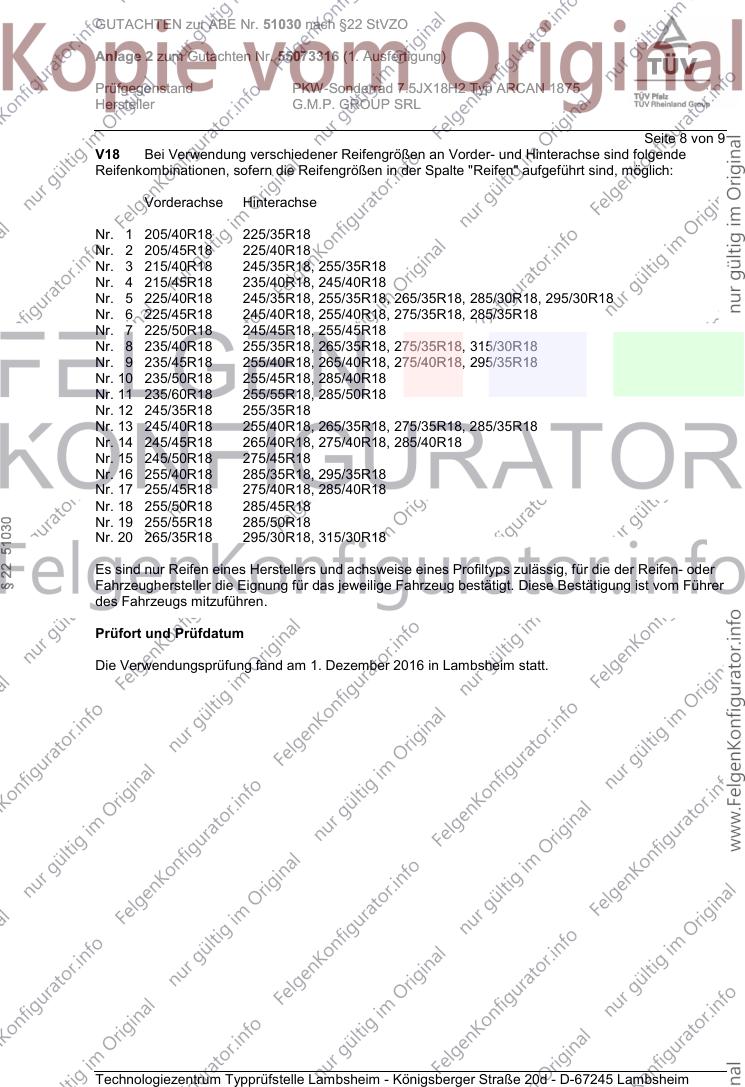

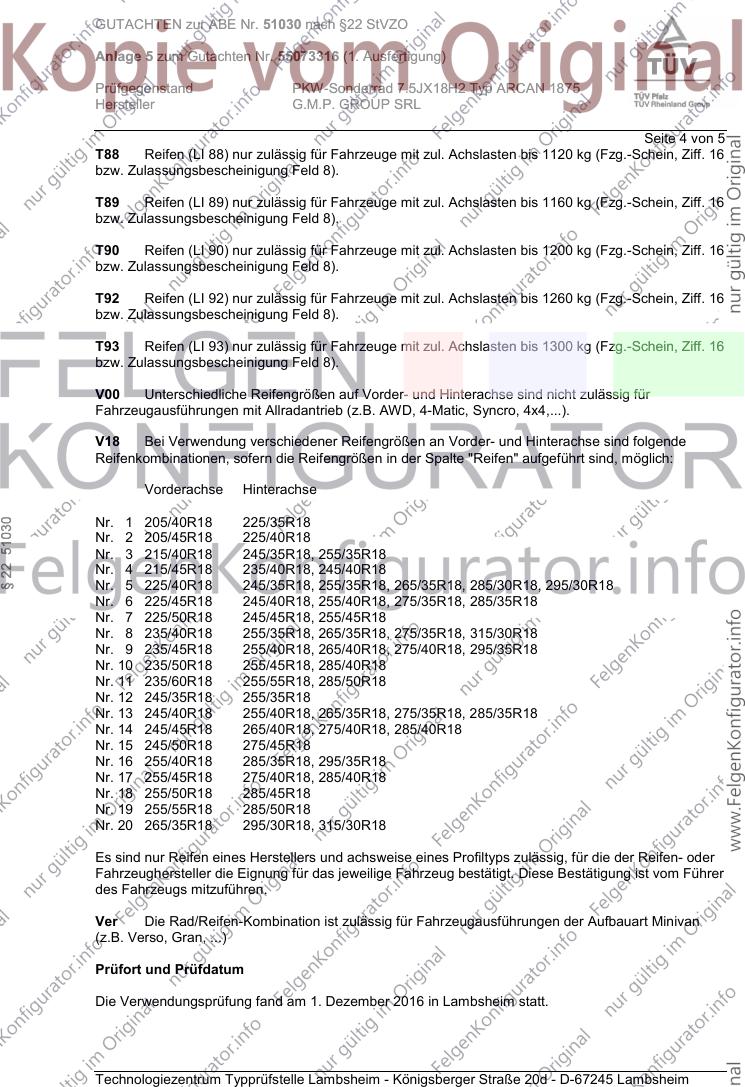

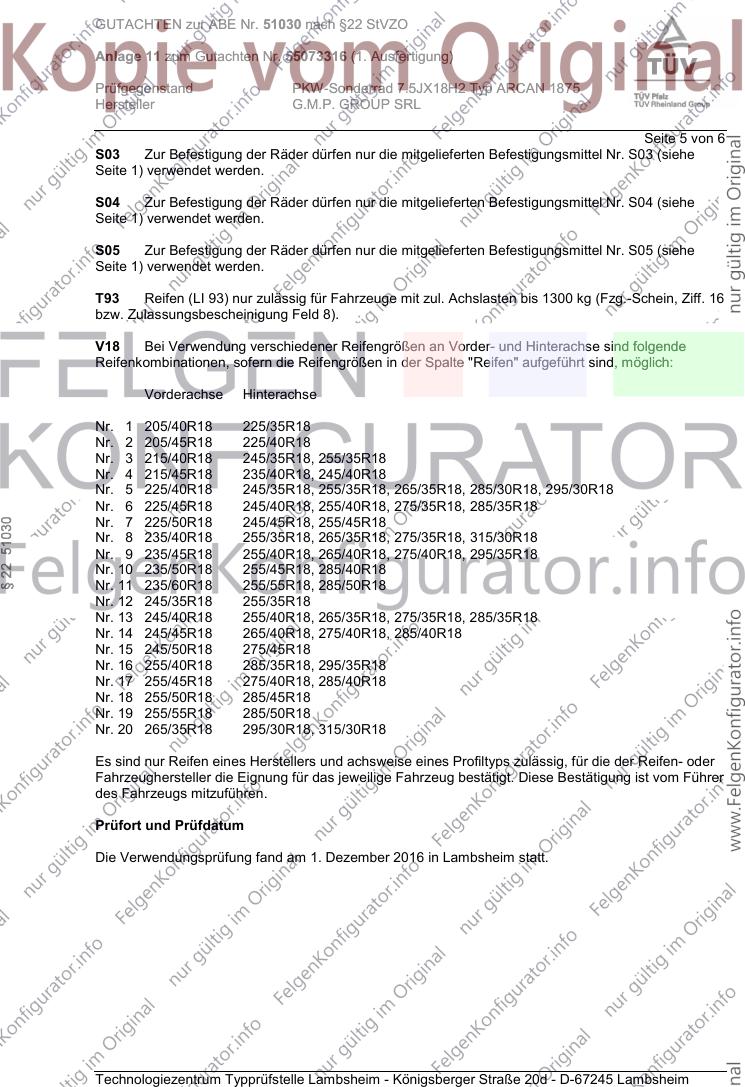

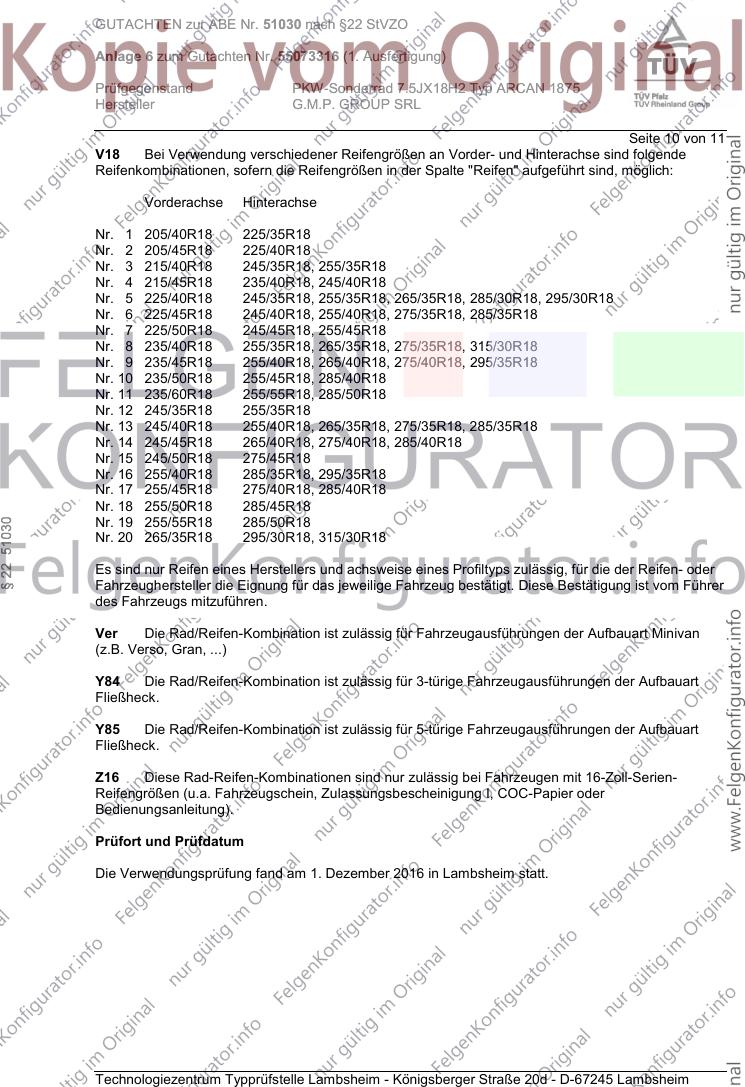

V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X55 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 312 mm an Achse 1.

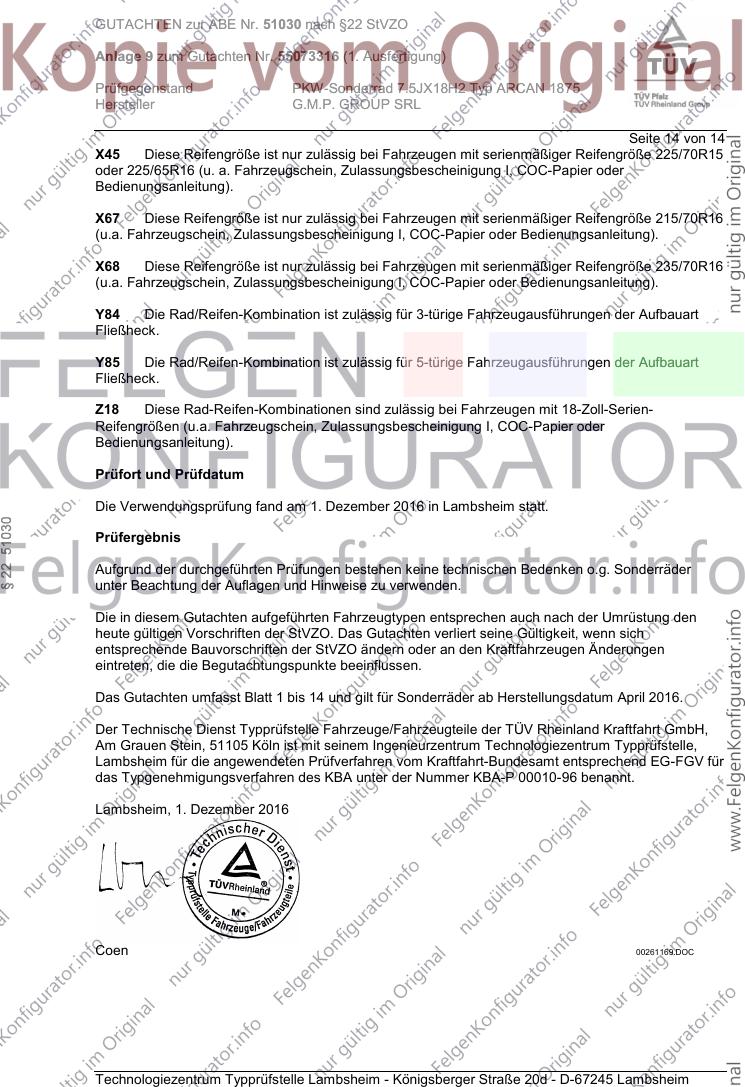

Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. Dezember 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 16 von 16
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum April 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. Dezember 2016
Coen 00261158.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 1 von 9
Auftraggeber G.M.P. GROUP SRL
Via Luigi Galvani 8-12
IT-24061 Albano Sant´Alessandro (BG)
QM Nr.:39020711504
Prüfgegenstand PKW-Sonderrad
Modell ARCAN
Typ ARCAN 1875
Radgröße 7.5JX18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PCD ARCAN 1875 PCD 5X112 / Ø66,6 / 5/112/57,1 51 730 2150
5X112 57,1
Kennzeichnungen
KBA-Nummer 51030
Herstellerzeichen G.M.P. GROUP
Radtyp und Ausführung ARCAN 1875 (s.o)
Radgröße 7.5JX18H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALIA
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 28
S03 Schraube M14x1,5 Kegel 60° 140 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 215/40R18 T85 T89 A12 A14 A21
8P 75-147 225/35R18 T87 A58 Cbo DB8
e1*2001/116*0456*.. 75-147 225/40R18 S02
Audi A3, -/Sportback 66-147 215/40R18 T85 T89 A12 A14 A21
8P, 8PA, 8PB 66-147 225/35R18 T87 DB8 Flh S02
e1*2001/116*0217*..; 66-147 225/40R18
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 205/45R18 T86 T90 A12 A14 A21
8V 77-140 215/40R18 T85 T89 A57 F24 Flh
e1*2007/46*0607*.. 77-140 225/35R18 T83 T87 V00 V18 S02
77-140 225/40R18
Audi S3, -/Sportback 206-228 215/40R18 M+S T89 A12 A14 A21
8V 206-228 225/40R18 A56 F24 Flh
e1*2007/46*0607*.. S02
Audi TT 132-169 225/40R18 A33 M+S A14 A21 A57
8J 132-169 225/45R18 A33 M+S Cbo Cpe S02
e1*2001/116*
0369*17-..
ab MJ 2015 (8S)
Seat Altea / Toledo 63-155 215/40R18 T85 T89 A12 A14 A21
5P, 5PN 63-155 225/35R18 T83 T87 A60 Flh KOV
e9*2001/116*0050*..; 63-155 225/40R18 T88 T92 SeF Sth S02
e9*2007/46*0012*..
Seat Leon 63-155 205/45R18 R37 T86 T90 V18 A12 A14 A21
1P, 1PN 63-155 215/40R18 R37 T85 T89 A58 DB8 Flh
e9*2001/116*0052*..; 63-155 225/35R18 R37 T83 T87 S02
e9*2007/46*0013*.. 63-195 225/40R18
Seat Leon 81-135 205/45R18 A12 A14 A21
5F 81-135 215/40R18 T85 T89 Car F24 Flh
e9*2007/46*0094*.. 81-135 225/35R18 T83 T87 KOV V00 V18
81-135 225/40R18 S02
Seat Leon 63 - 110 205/45R18 A12 A14 A21
5F 63 - 110 215/40R18 T85 A58 Car F23
e9*2007/46*0094*.. 63 - 110 225/35R18 T83 Flh KOV V18
63 - 110 225/40R18 S02
Seat Leon Cupra 195,206 205/45R18 A12 A14 A21
5F 195,206 215/40R18 T85 T89 A58 BW7 Car
e9*2007/46*0094*.. 195-213 225/40R18 F24 Flh V18
S02
Seat Leon X-Perience 81-135 215/45R18 A12 A14 A21
5F 81-135 225/40R18 A57 Car F24
e9*2007/46*0094*.. KMV S02
Skoda Octavia (II) 55-118 215/40R18 A58 R37 T89 A12 A14 A21
1Z 55-147 225/40R18 T88 T92 Car Lim Npf
e11*2001/116*0230*..; S02
e11*2007/46*0012*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 63-110 205/45R18 A12 A14 A21
5E 63-110 215/40R18 A58 Car F23
e11*2007/46*0243*..; 63-110 225/35R18 T87 Lim Npf S02
e11*2007/46*0244*.. 63-110 225/40R18
Skoda Octavia (III) 77-169 205/45R18 A12 A14 A21
5E 77-169 215/40R18 T85 T89 A57 Car F24
e11*2007/46*0243*.. 77-169 225/35R18 T87 Lim Npf S02
77-169 225/40R18
VW E-Golf (VII) 85 205/45R18 T86 T90 A12 A14 A21
AU 85 215/40R18 T89 A58 F24 Flh
e1*2007/46*0623*10-.. 85 225/35R18 T87 V18 S02
(24,2 kWh-Batterie) 85 225/40R18
VW E-Golf (VII) 85 205/45R18 T86 T90 A12 A14 A21
AU 85 215/40R18 T89 A58 F23 Flh
e1*2007/46*0623*10-.. 85 225/35R18 T87 V18 S02
(24,2 kWh-Batterie) 85 225/40R18
VW Golf (V) 55-169 215/40R18 R37 T85 T89 A12 A14 A21
1K 55-169 225/35R18 R37 T83 T87 DB8 Flh S02
e1*2001/116* 55-184 225/40R18
0242*00-24
VW Golf (V) Variant 59-147 205/45R18 T86 T90 V18 A12 A14 A21
1KM 59-147 215/40R18 T85 T89 A58 Car S02
e1*2001/116* 59-147 225/35R18 T83 T87
0328*00-14 59-147 225/40R18
VW Golf (VI) 59-173 205/45R18 T86 T90 A12 A14 A21
1K 59-173 215/40R18 T85 T89 Cbo Flh V18
e1*2001/116 59-173 225/35R18 T83 T87 S02
*0242*25-..; 59-173 225/40R18
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/45R18 T86 T90 A12 A14 A21
1KM 59-118 215/40R18 T85 T89 Car S02
e1*2001/116*0328*..; 59-118 225/35R18 T83 T87
e1*2007/46*0492*.. 59-118 225/40R18
VW Golf (VII) /-Variant 63-169 205/45R18 T86 T90 A12 A14 A21
AU, AUV, 1K 63-169 215/40R18 T85 T89 A57 Car F24
e1*2007/46*0623*.., 63-169 215/40R18 M+S T85 T89 Flh KOV NoE
e1*2007/46*0627*..; 63-195 225/35R18 T83 T87 V00 V18 S02
e1*2007/46*0490*05-.. 63-195 225/40R18
VW Golf (VII) /-Variant 63 - 90 205/45R18 A12 A14 A21
AU, AUV, 1K 63 - 90 215/40R18 T85 A58 Car F23
e1*2007/46*0623*.., 63 - 90 225/35R18 T83 Flh KOV NoE
e1*2007/46*0627*..; 63 - 90 225/40R18 V18 S02
e1*2007/46*0490*05-..
VW Golf (VII) GTE 110 205/45R18 T86 T90 A12 A14 A21
Hybrid 110 215/40R18 T89 A58 F24 Flh
AU 110 225/35R18 T87 V18 S02
e1*2007/46*0623*11-.. 110 225/40R18
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf Plus 55-125 205/45R18 T86 T90 V18 A12 A14 A21
1KP 55-125 215/40R18 T85 T89 A58 Flh S02
e1*2001/116*0304*..; 55-125 225/40R18 T88 T92
e1*2007/46*0491*.. 55-85 225/35R18 T87
VW Golf R (VII) 206, 221 205/45R18 T86 T90 A12 A14 A21
AU 206, 221 215/40R18 T89 A56 F24 Flh
e1*2007/46*0623*.. 206, 221 225/40R18 S02
VW Golf R Variant(VII) 221 215/40R18 M+S T89 A12 A14 A21
AUV 221 225/40R18 A56 Car F24
e1*2007/46*0627*.. S02
VW Golf Sportsvan 92, 110 205/45R18 T86 T90 A12 A14 A21
AUV 92, 110 215/40R18 T85 T89 A58 F24 Flh
e1*2007/46*0627*.. 92, 110 225/35R18 T83 T87 V00 V18 S02
92, 110 225/40R18
VW Golf Sportsvan 63-85 205/45R18 A12 A14 A21
AUV 63-85 215/40R18 T85 A58 F23 Flh
e1*2007/46*0627*.. 63-85 225/35R18 T83 V18 S02
63-85 225/40R18
VW Jetta 77 - 155 205/40R18 T86 A12 A14 A21
16, 16H 77 - 155 205/45R18 T86 A58 Sth S02
e1*2007/46*0539*..; 77 - 155 215/40R18 T89
e1*2007/46*0584*.. 77 - 155 225/40R18
VW Jetta 66-147 205/45R18 T86 T90 V18 A12 A14 A21
1KM 66-147 215/40R18 T85 T89 A58 Sth S02
e1*2001/116*0328*.. 66-147 225/35R18 T83 T87
66-147 225/40R18
VW Touran (II) 81-140 215/45R18 A91 T89 T93 A14 A21 A58
1T 81-140 215/50R18 A01 A12 K1a S03
e1*2001/116* 81-140 225/45R18 A12
0211*36-..; 81-140 235/45R18 A01 A12 K1a
e1*2007/46*0357*14-..
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.

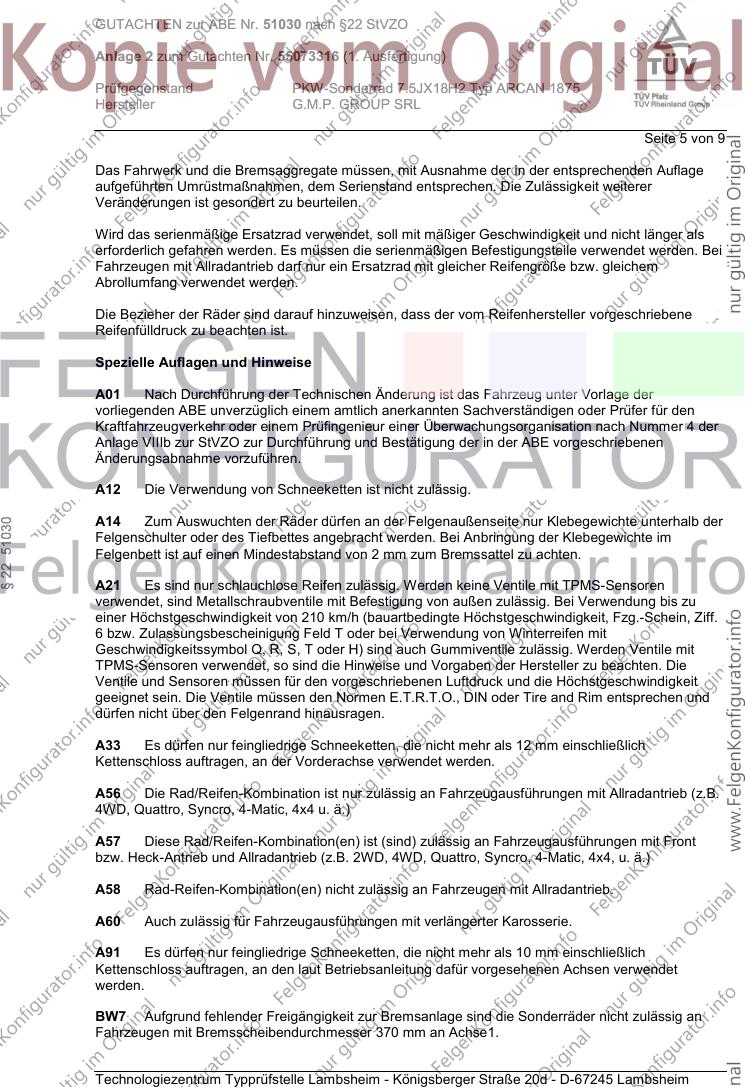

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 5 von 9
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 6 von 9
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.

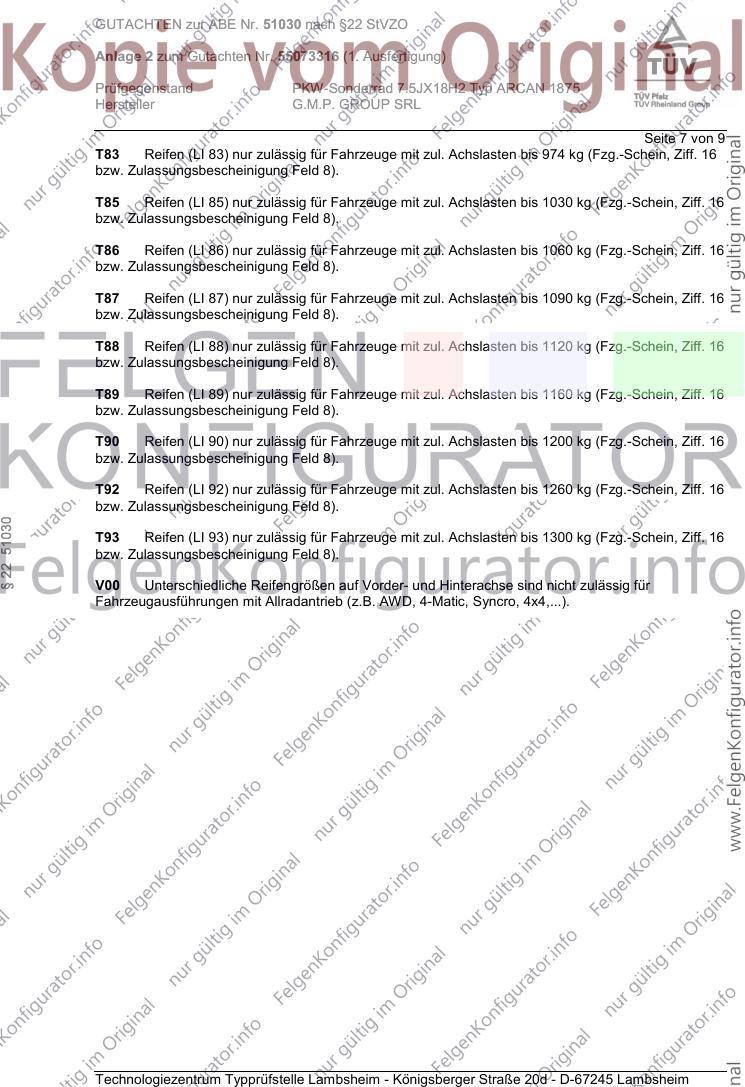

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 7 von 9
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 8 von 9
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. Dezember 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 9 von 9
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum April 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. Dezember 2016
Coen 00261159.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 1 von 12
Auftraggeber G.M.P. GROUP SRL
Via Luigi Galvani 8-12
IT-24061 Albano Sant´Alessandro (BG)
QM Nr.:39020711504
Prüfgegenstand PKW-Sonderrad
Modell ARCAN
Typ ARCAN 1875
Radgröße 7.5JX18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PCD ARCAN 1875 PCD 5X112 / ohne 5/112/66,6 45 750 2300
5X112 Ring
Kennzeichnungen
KBA-Nummer 51030
Herstellerzeichen G.M.P. GROUP
Radtyp und Ausführung ARCAN 1875 (s.o)
Radgröße 7.5JX18H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALIA
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serienschraube M14x1,5 Kugel D=26mm 120 27
S03 Schraube M14x1,5 Kugel D=26mm 130 27
S04 Schraube M14x1,5 Kugel D=26mm 150 27
S05 Schraube M14x1,5 Kugel D=26mm 150 30
S06 Schraube M14x1,5 Kugel D=26mm 130 30
S07 Schraube M14x1,5 Kugel D=26mm 160 30
S08 Schraube M14x1,5 Kugel D=26mm 180 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 215/45R18 A13 R37 T89 T93 A14 A21 Car
B8, B81 88-140 215/45R18 A13 M+S T89 T93 Lim S02
e1*2001/116*0430*..; 88-195 225/45R18 A13 T91 T95
e13*2007/46*1084*.. 88-200 225/45R18 A13 M+S T91 T95
(FIN: WAUZZZ8K...)
Audi A6 / A6 Avant 100-185 225/50R18 T95 T99 A12 A14 A21
4G, 4G1 100-185 235/50R18 A57 A8b B90
e1*2007/46*0436*..; 100-185 245/45R18 T00 T96 Car Lim NA1
e13*2007/46*1147*.. 100-245 225/50R18 M+S S02
- incl. Facelift 2014 100-245 235/50R18 M+S
100-245 245/45R18 M+S T00 T96
Audi S4 245 225/45R18 A13 M+S T91 T95 A14 A21 Car
B8, B81 Lim S02
e1*2001/116*0430*..;
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
A-Klasse 60-142 215/40R18 K1c K2b K42 A01 A12 A14
169 60-142 225/35R18 K14 K1c K2b K41 K42 T83 T87 A21 S03
e1*2001/116*0288*..
A-Klasse 66-135 205/45R18 T90 A12 A14 A21
176, 245G 66-135 215/40R18 T85 T89 A57 Flh V00
e1*2007/46*0928*..; 66-160 215/40R18 M+S T85 T89 V18 S06
e1*2001/116* 66-160 225/40R18
0470*04-..
B-Klasse 70,85 205/45R18 V18 Z15 A12 A14 A21
245 70-142 205/40R18 T82 T86 S03
e1*2001/116*0314*.. 70-142 215/40R18
70-142 225/35R18 A01 K42 T83 T87
70-142 225/40R18 A01 K42
80,100-142 205/45R18 A01 G46 V18
B-Klasse 66-135 205/45R18 T86 T90 A12 A14 A21
246, 245G 66-135 215/40R18 T85 T89 A57 NoE V00
e1*2007/46*0751*..; 66-155 215/40R18 M+S T85 T89 V18 S06
e1*2001/116* 66-155 225/40R18 A01 K2b
0470*04-..
- incl. Facelift 2014
B-Klasse electric drive 65 (132) 215/45R18 A31 A14 A21 A58
245G 65 (132) 225/40R18 A12 T92 Flh KMV S06
e1*2001/116*0470*.. 65 (132) 225/45R18 A12
(28kWh-Batterie)
C-Klasse 88-215 205/45R18 R37 T86 T90 A12 A14 A21
204 88-215 215/40R18 R37 T89 Cpe Lim S03
e1*2001/116*0431*.. 88-225 225/40R18 T88 T92
- Limousine/Coupe
- incl. Facelift 2011
(FIN: WDD204...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 85-155 215/45R18 A10 R37 T89 T93 A14 A21 A58
204 85-180 225/45R18 A10 T91 T95 Lim MHy Po1
e1*2001/116* Y92 S06
0431*29-..
(FIN: WDD205...)
C-Klasse Coupé / 115-180 225/45R18 A10 A14 A21 A58
Cabrio Cbo Cpe Po1
204 Y92 S06
e1*2001/116*
0431*37-..
(FIN: WDD205...)
C-Klasse T-Modell 115,135 215/40R18 R37 T89 A12 A14 A21
204K 88-170 205/45R18 R37 T90 Car S03
e1*2001/116*0457*.. 88-225 225/40R18 T89 T91 T92
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse T-Modell 85-155 215/45R18 A10 R37 T89 T93 A14 A21 A58
204K 85-180 225/45R18 A10 T91 T95 Car MHy Po1
e1*2001/116* Y92 S06
0457*25-..
(FIN: WDD205...)
CL-Klasse 220-326 245/45R18 R35 A12 A14 A21
215 B03 W17 S05
e1*98/14*0113*..
CLA-Klasse 80-130 205/45R18 T90 A12 A14 A21
117, 245G 80-130 215/40R18 T85 T89 A57 Lim V00
e1*2007/46*1007*..; 80-160 215/40R18 M+S T85 T89 V18 S06
e1*2001/116* 80-160 225/40R18
0470*04-..
CLA-Klasse Shooting 80-130 205/45R18 T90 A12 A14 A21
Brake 80-130 215/40R18 T85 T89 A57 Car V00
245G 80-160 215/40R18 M+S T85 T89 V18 S06
e1*2001/116* 80-160 225/40R18
0470*12-..
E-Klasse 100-150 215/45R18 A10 R37 T93 A14 A21 A58
212 100-225 225/40R18 A10 T91 T92 B03 B10 F38
e1*2001/116*0501*.. Lim NoH Y63
- mit Luftfederung S03
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-143 215/50R18 A10 R37 T92 T96 A14 A21 A58
212 110-190 225/45R18 A10 T91 T95 B03 B60 Lim
e1*2001/116* 110-190 225/50R18 A10 V18 Y92 S05
0501*25-.. 110-190 235/45R18 A10 T94 T98
(FIN: WDD213...) 110-190 245/45R18 A10
E-Klasse 100-150 215/45R18 A10 R37 T93 A14 A21 A58
212, 212G 100-225 225/40R18 A10 T91 T92 B03 B10 F39
e1*2001/116*0501*..; Lim NoH Y63
e1*2007/46*0484*.. S03
- incl. Facelift 2013
(FIN: WDD212...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 110-190 225/45R18 A10 T95 X77 A14 A21 A58
R1ES 110-190 225/50R18 A10 T95 T99 B03 B60 Car
e1*2007/46*1560*.. 110-190 235/45R18 A10 T94 T98 KOV V18 Y92
(FIN: WDD213...) 110-190 245/45R18 A10 T00 T96 S05
GLA-Klasse 80-155 215/50R18 A12 A14 A21
245G 80-155 215/55R18 A57 Flh S06
e1*2001/116* 80-155 225/50R18
0470*06-.. 80-155 235/45R18
80-155 235/50R18
80-155 245/45R18
GLK-Klasse 100-225 235/50R18 A31 A14 A21 S04
204X 100-225 235/55R18 A31
e1*2001/116*
0480*00-16
(FIN: WDC204...)
S-Klasse 145-326 245/45R18 R35 A12 A14 A21
220 A61 B03 B33
e1*97/27*0099*.. NBF S05
V-Klasse 72-128 235/45R18 K1c K2c K56 T94 T98 A01 A12 A14
638/2 72-128 245/45R18 G01 K1c K2c K44 K56 A21 K42 S07
e9*95/54, 98/14,
2001/116*0020*..
V-Klasse/Vito 100-140 215/50R18 A10 T96 150 A14 A21 A58
639/2, 639/4 100-140 215/55R18 A01 A12 G90 T99 150 AHa S08
e1*2007/46*0457*09-.. 100-140 215/55R18 A12 R91 T99 150
e1*2007/46*0458*08-.. 100-140 225/50R18 A32 T99 150
(FIN: WDF447...) 100-140 225/55R18 A01 A12 G90 T02 T98 150
nur Heckantrieb 100-140 225/55R18 A12 R91 T02 T98 150
100-140 235/45R18 A10 T98 150
100-140 235/50R18 A01 A12 G90 K2b T01 T97 150
100-140 245/45R18 A32 T00 T96 150
100-140 245/50R18 A01 A12 G90 K1a K1b K2b K5k T00
T04 150
V-Klasse/Vito 65, 84 215/50R18 T96 150 A12 A14 A21
639/2, 639/4 65, 84 215/55R18 A01 G90 T99 150 A58 AFa S08
e1*2007/46*0457*09-.. 65, 84 215/55R18 R91 T99 150
e1*2007/46*0458*08-.. 65, 84 225/50R18 T99 150
(FIN: WDF447...) 65, 84 225/55R18 A01 G90 T02 T98 150
nur Frontantrieb 65, 84 225/55R18 R91 T02 T98 150
65, 84 235/45R18 T98 150
65, 84 235/50R18 A01 G90 K2b T01 T97 150
65, 84 245/45R18 T00 T96 150
65, 84 245/50R18 A01 G90 K1a K1b K2b K5k T00 T04
150

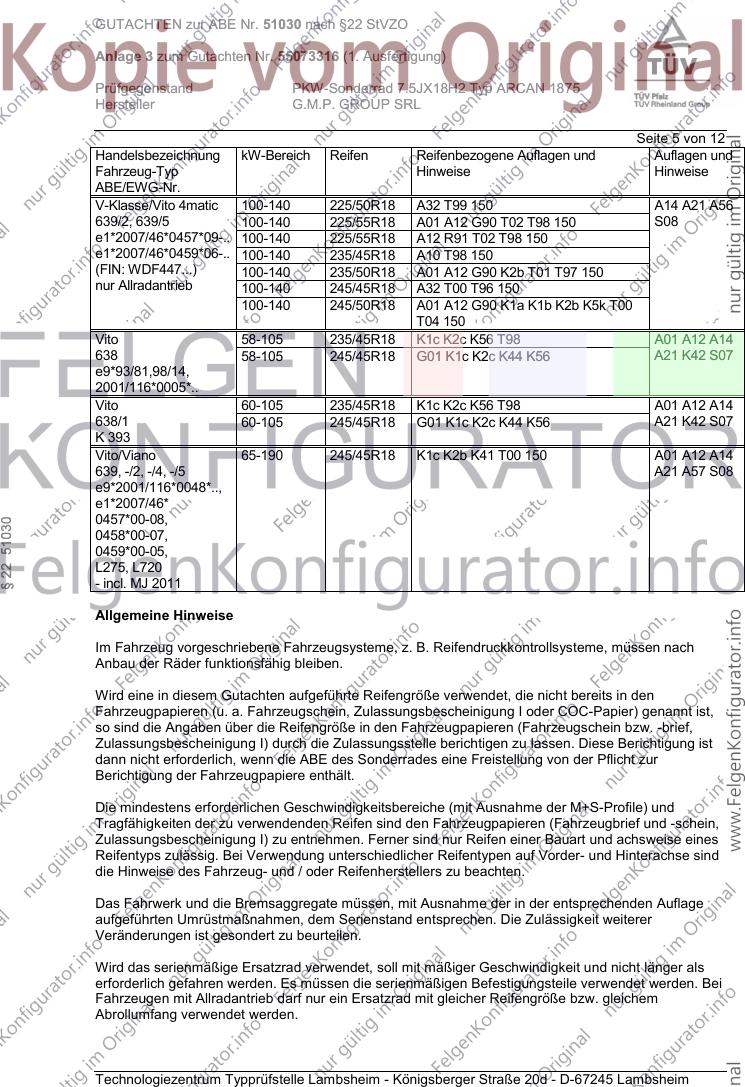

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
V-Klasse/Vito 4matic 100-140 225/50R18 A32 T99 150 A14 A21 A56
639/2, 639/5 100-140 225/55R18 A01 A12 G90 T02 T98 150 S08
e1*2007/46*0457*09-.. 100-140 225/55R18 A12 R91 T02 T98 150
e1*2007/46*0459*06-.. 100-140 235/45R18 A10 T98 150
(FIN: WDF447...) 100-140 235/50R18 A01 A12 G90 K2b T01 T97 150
nur Allradantrieb 100-140 245/45R18 A32 T00 T96 150
100-140 245/50R18 A01 A12 G90 K1a K1b K2b K5k T00
T04 150
Vito 58-105 235/45R18 K1c K2c K56 T98 A01 A12 A14
638 58-105 245/45R18 G01 K1c K2c K44 K56 A21 K42 S07
e9*93/81,98/14,
2001/116*0005*..
Vito 60-105 235/45R18 K1c K2c K56 T98 A01 A12 A14
638/1 60-105 245/45R18 G01 K1c K2c K44 K56 A21 K42 S07
K 393
Vito/Viano 65-190 245/45R18 K1c K2b K41 T00 150 A01 A12 A14
639, -/2, -/4, -/5 A21 A57 S08
e9*2001/116*0048*..,
e1*2007/46*
0457*00-08,
0458*00-07,
0459*00-05,
L275, L720
- incl. MJ 2011
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.

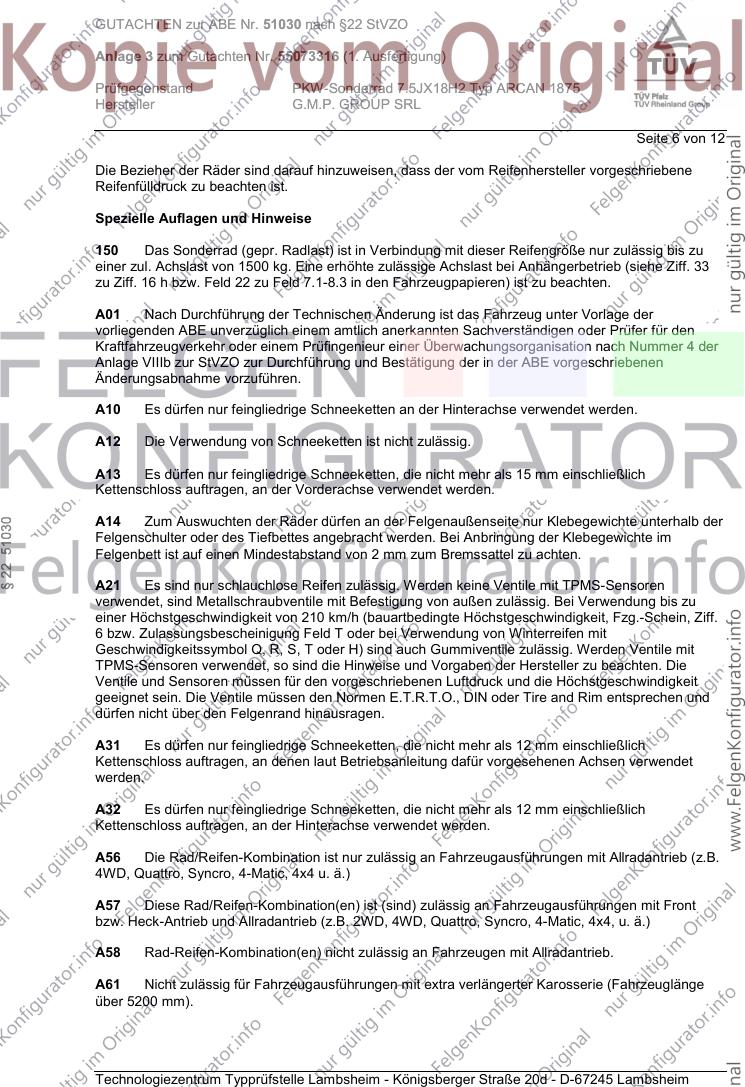

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 6 von 12
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).

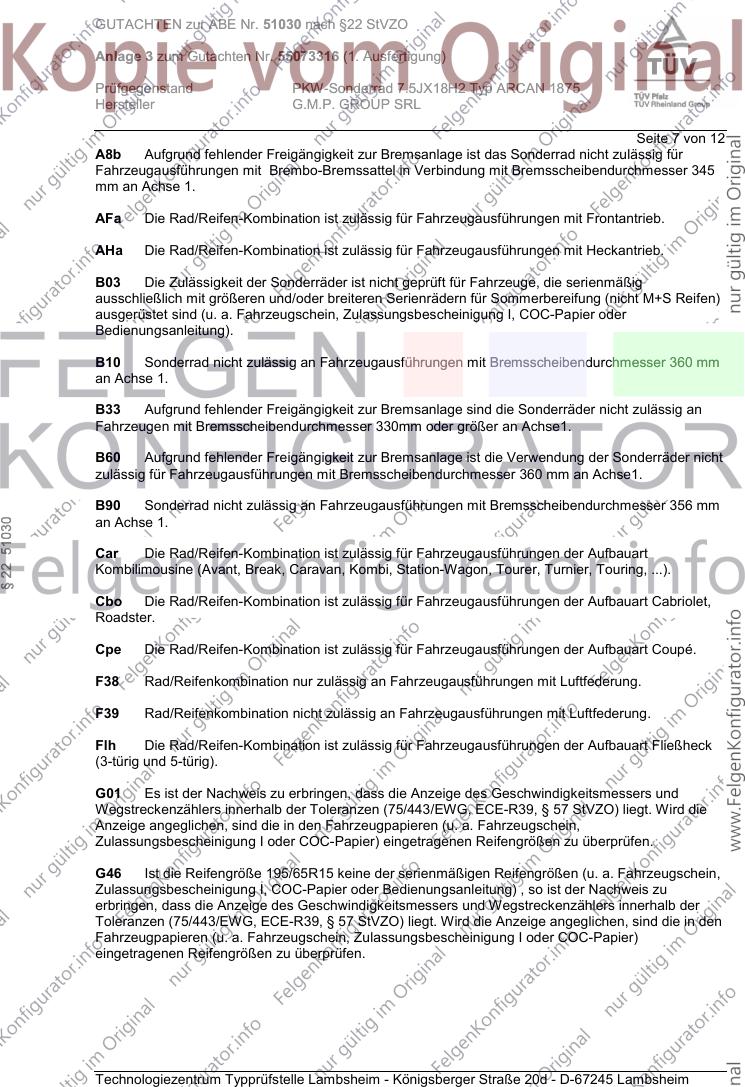

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 7 von 12
A8b Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 345
mm an Achse 1.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.

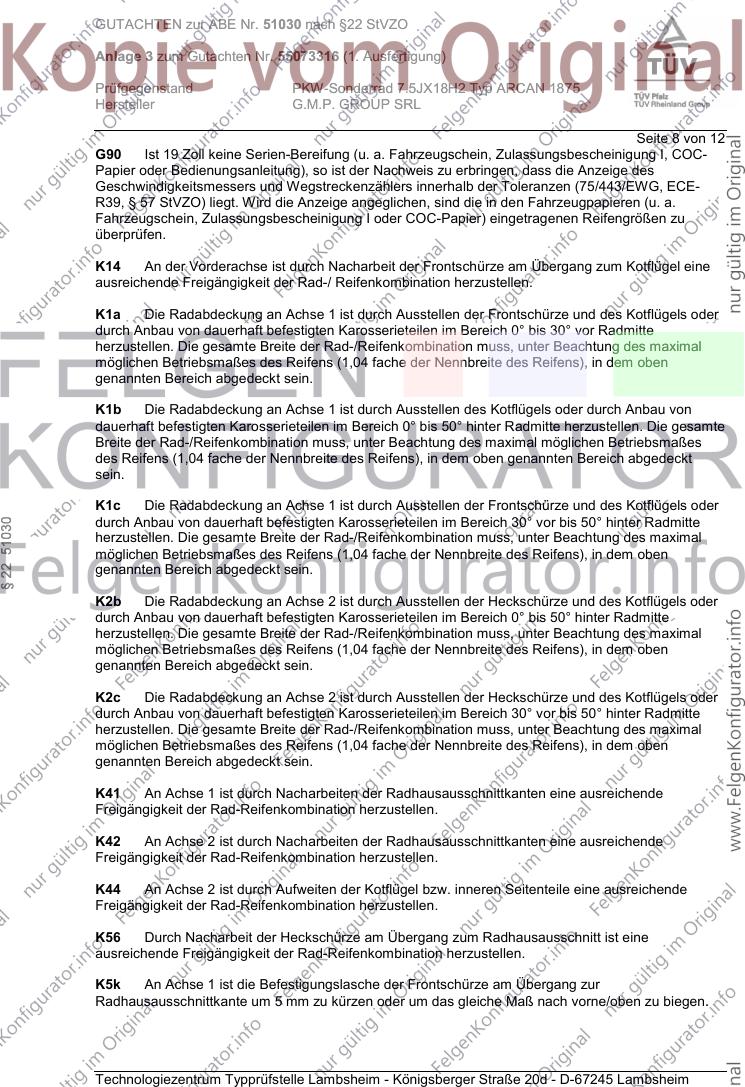

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 8 von 12
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 9 von 12
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
Po1 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 318 mm an Achse 1.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R91 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 245/45R19
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 10 von 12
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 11 von 12
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
W17 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse1 und 300 mm an Achse 2.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Y92 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 342 mm an Achse 1.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 12 von 12
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. Dezember 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum April 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. Dezember 2016
Coen 00261161.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 1 von 4
Auftraggeber G.M.P. GROUP SRL
Via Luigi Galvani 8-12
IT-24061 Albano Sant´Alessandro (BG)
QM Nr.:39020711504
Prüfgegenstand PKW-Sonderrad
Modell ARCAN
Typ ARCAN 1875
Radgröße 7.5JX18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PCD ARCAN 1875 PCD 5X112 / ohne 5/112/66,6 51 730 2150
5X112 Ring
Kennzeichnungen
KBA-Nummer 51030
Herstellerzeichen G.M.P. GROUP
Radtyp und Ausführung ARCAN 1875 (s.o)
Radgröße 7.5JX18H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALIA
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 130 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Mercedes-Benz
Spurverbreiterung innerhalb 2%

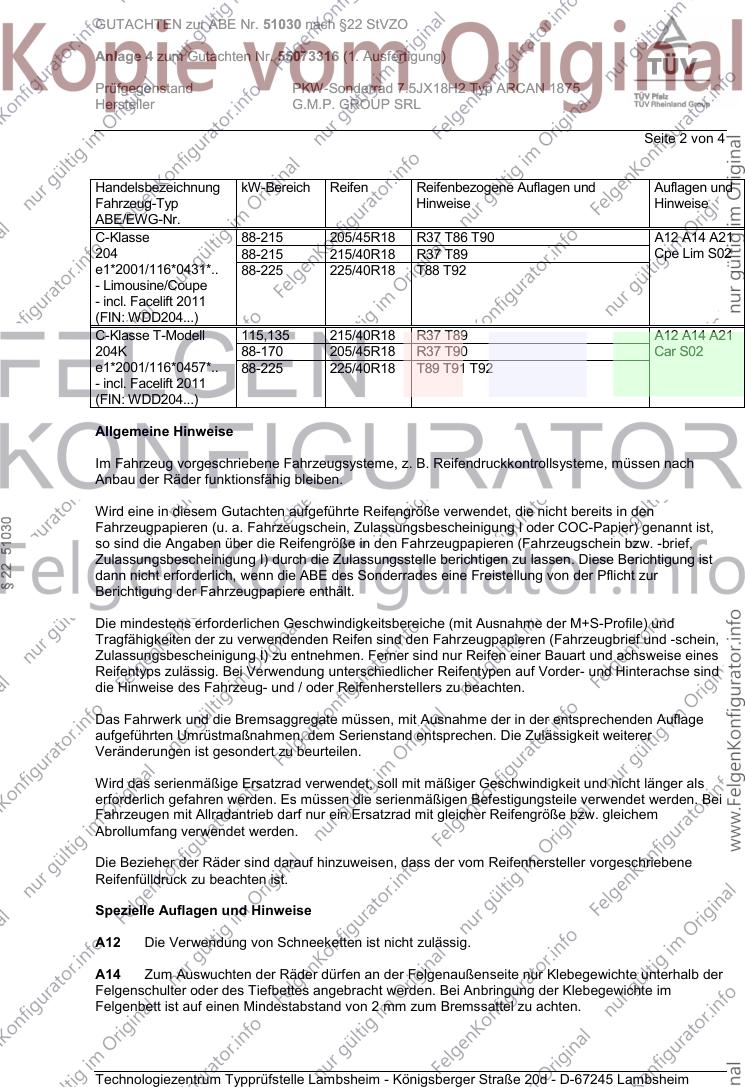

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 2 von 4
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 88-215 205/45R18 R37 T86 T90 A12 A14 A21
204 88-215 215/40R18 R37 T89 Cpe Lim S02
e1*2001/116*0431*.. 88-225 225/40R18 T88 T92
- Limousine/Coupe
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse T-Modell 115,135 215/40R18 R37 T89 A12 A14 A21
204K 88-170 205/45R18 R37 T90 Car S02
e1*2001/116*0457*.. 88-225 225/40R18 T89 T91 T92
- incl. Facelift 2011
(FIN: WDD204...)
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 3 von 4
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. Dezember 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 4 von 4
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 4 und gilt für Sonderräder ab Herstellungsdatum April 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. Dezember 2016
Coen 00261162.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 1 von 5
Auftraggeber G.M.P. GROUP SRL
Via Luigi Galvani 8-12
IT-24061 Albano Sant´Alessandro (BG)
QM Nr.:39020711504
Prüfgegenstand PKW-Sonderrad
Modell ARCAN
Typ ARCAN 1875
Radgröße 7.5JX18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PCD ARCAN 1875 PCD 5X112 / ohne 5/112/66,6 51 730 2150
5X112 Ring
Kennzeichnungen
KBA-Nummer 51030
Herstellerzeichen G.M.P. GROUP
Radtyp und Ausführung ARCAN 1875 (s.o)
Radgröße 7.5JX18H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALIA
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,25 Kegel 60° 140 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 2 von 5
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 2er Active 70-170 205/45R18 T86 T90 A12 A14 A21
Tourer 70-170 215/45R18 A57 Flh V00
UKL-L, F2AT 70-170 225/40R18 A01 K2b V18 S02
e1*2007/46* 70-170 225/45R18 A01 K2b
0371*13-..; 70-170 235/45R18 A01 K2b
e1*2007/46*1675*..
BMW 2er Gran Tourer 70-141 205/45R18 T86 T90 A12 A14 A21
UKL-L, F2GT 70-141 215/45R18 T89 T93 A57 V00 V18
e1*2007/46* 70-141 225/40R18 A01 K2b T88 T92 Ver S02
0371*18-..; 70-141 225/45R18 A01 K2b
e1*2007/46*1677*.. 70-141 235/45R18 A01 K2b
BMW X1 85-170 215/50R18 M+S A12 A14 A21
UKL-L, F1X 85-170 225/50R18 A57 S02
e1*2007/46* 85-170 235/45R18
0371*19-..; 85-170 245/45R18
e1*2007/46*1676*..
Mini Clubman 75-110 205/45R18 A58 T86 T90 A12 A14 A21
One/Cooper ,/D,/S 75-110 215/40R18 A58 T85 T89 Car S02
UKL-L, FMK 75-110 215/45R18 A58
e1*2007/46*0371*19- 75-141 225/40R18 A01 A57 K2b
..,
e1*2007/46*1683*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.

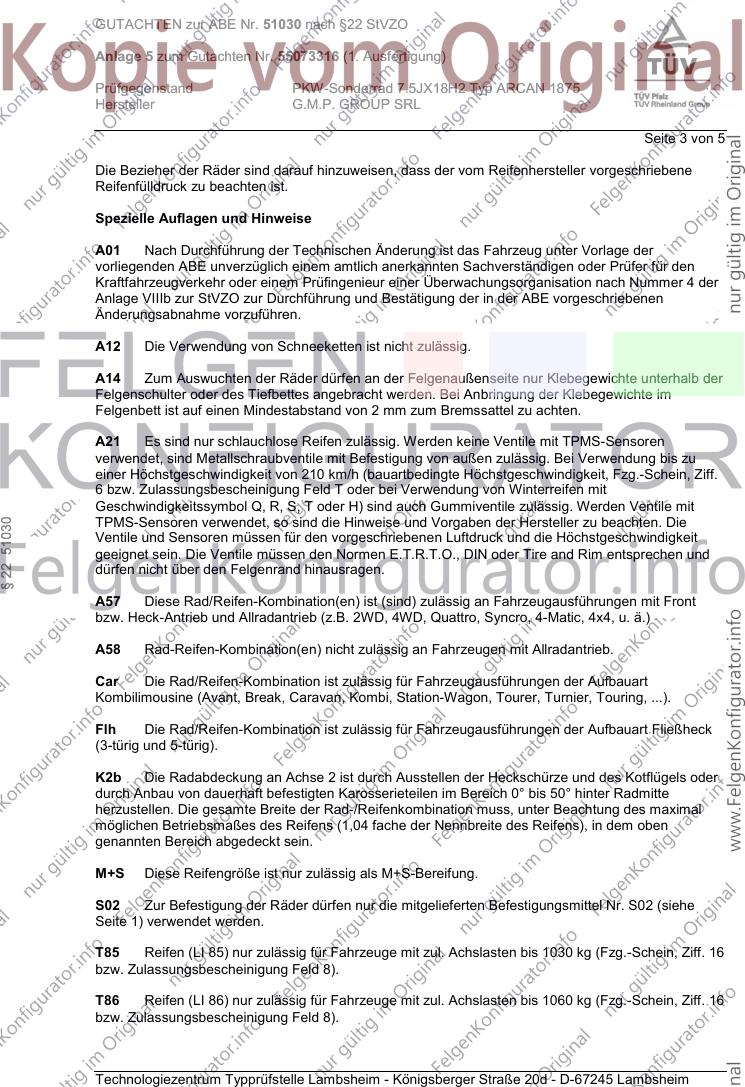

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 3 von 5
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 4 von 5
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso, Gran, ...)
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. Dezember 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 5 von 5
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum April 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. Dezember 2016
Coen 00261185.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 1 von 11
Auftraggeber G.M.P. GROUP SRL
Via Luigi Galvani 8-12
IT-24061 Albano Sant´Alessandro (BG)
QM Nr.:39020711504
Prüfgegenstand PKW-Sonderrad
Modell ARCAN
Typ ARCAN 1875
Radgröße 7.5JX18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PCD ARCAN 1875 PCD 5X114.3 / Ø67,1 5/114,3/60,1 45 750 2300
5X114.3 / 60,1
Kennzeichnungen
KBA-Nummer 51030
Herstellerzeichen G.M.P. GROUP
Radtyp und Ausführung ARCAN 1875 (s.o)
Radgröße 7.5JX18H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALIA
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 100 28
S03 Mutter M12x1,5 Kegel 60° 110 -
S04 Mutter M12x1,25 Kegel 60° 90 -
S05 Mutter M12x1,25 Kegel 60° 100 -
S06 Schraube M12x1,5 Kegel 60° 90 28
S07 Mutter M12x1,25 Kegel 60° 140 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 205/45R18 A12 A14 A21
FY 79-99,2 215/45R18 A57 Flh KMV
e4*2001/116*0106*.. 79-99,2 225/40R18 S02
Lexus GS300/430 161-208 235/40R18 R70 A12 A14 A21
S16 B03 S03
e11*96/79, 98/14,
2001/116*0078*..
Lexus IS 110-153 215/40R18 A10 T89 A14 A21 Lim
XE2(a) 110-153 225/40R18 A10 T89 S03
e11*2001/116*
0206*00-09
Lexus IS200, IS300 114 215/40R18 Lim T85 A12 A14 A21
XE1 114-157 225/35R18 A01 Car K42 K45 Lim T87 S03
e11*98/14*0110*.., 114-157 225/40R18 A01 Car K42 K45 Lim
e11*2001/116*0110*.
Suzuki Grand Vitara 78-122 225/60R18 A12 A14 A21
JT 78-122 235/55R18 Y84 S05
e4*2001/116*0091*..; 78-122 245/50R18 A01 K1a
e4*2007/46*0292*.. 78-122 255/50R18 A01 K1c
- 3-Türer
Suzuki Grand Vitara 78-171 225/60R18 A12 A14 A21
JT 78-171 235/55R18 Y85 S05
e4*2001/116*0091*..; 78-171 245/50R18 A01 K1a
e4*2007/46*0292*.. 78-171 255/50R18 A01 K1c K2b
- 5-Türer
Suzuki Kizashi 131 215/45R18 A33 T93 A14 A21 A57
FR 131 215/50R18 A12 Lim S07
e4*2007/46*0142*.. 131 225/45R18 A33
131 235/45R18 A91
Suzuki SX4 66-99,2 205/45R18 A12 A14 A21
EY 66-99,2 215/45R18 A58 Flh KOV
e4*2001/116*0105*..; 66-99,2 225/40R18 S02
e4*2007/46*0284*..
- ohne Radhaus-
Verbreiterungen
Suzuki SX4 66-99,2 205/45R18 A12 A14 A21
EY 66-99,2 215/45R18 A57 Flh KMV
e4*2001/116*0105*..; 66-99,2 225/40R18 S02
e4*2007/46*0284*..
- mit Radhaus-
Verbreiterungen
Suzuki SX4 79,82,88 205/45R18 A12 A14 A21
GY 79,82,88 215/45R18 A58 Flh KOV
e4*2001/116*0124*..; 79,82,88 225/40R18 S04
e4*2007/46*0291*..
- ohne Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki SX4 79,82,88 205/45R18 A12 A14 A21
GY 79,82,88 215/45R18 A57 Flh KMV
e4*2001/116*0124*..; 79,82,88 225/40R18 S04
e4*2007/46*0291*..
- mit Radhaus-
Verbreiterungen
Suzuki SX4 79, 88 205/45R18 A12 A14 A21
GY 79, 88 215/40R18 A01 K1b A58 Lim V18
e4*2001/116*0124*.. 79, 88 215/45R18 A01 G70 K1b K42 S04
- Limousine 79, 88 225/40R18 A01 K1c K2b K42
Suzuki SX4 S-Cross 82,88,103 215/45R18 A12 A14 A21
JY 82,88,103 215/50R18 A57 S02
e4*2007/46* 82,88,103 225/45R18
0779*04-.. 82,88,103 235/45R18
ab Modelljahr 2017
Suzuki SX4 S-Cross 88 205/45R18 A33 A14 A21 A57
JY 88 215/45R18 A90 S06
e4*2007/46* 88 225/40R18 A12
0779*00-03
Suzuki Swift Sport 92 215/35R18 K2b K42 A01 A12 A14
MZ A21 A58 Flh
e4*2001/116*0090*.. S02
Suzuki Vitara 88, 103 215/45R18 A12 A14 A21
LY 88, 103 215/50R18 A57 S06
e4*2007/46*0928*.. 88, 103 225/45R18
88, 103 235/45R18
88, 103 245/45R18 A01 G01
Toyota Auris (I) 66-108 205/45R18 T86 T90 V18 A12 A14 A21
E15J, E15UT.. 66-108 215/40R18 T85 T89 Flh S03
e11*2001/116*0299*..; 66-108 225/40R18
0305*00-13;
e11*2007/46*0167*..;
0019*00-03
- incl. Facelift 2010
Toyota Auris (I) 2,2D 130 225/40R18 A12 A14 A21
E15UT Flh S03
e11*2001/116*
0305*00-13
- incl. Facelift 2010
Toyota Auris (II) 82 - 97 205/45R18 T86 T90 A12 A14 A21
E15UT(a), E15UTN(a) 82 - 97 215/40R18 T85 T89 A58 Car F24
e11*2001/116* 82 - 97 225/35R18 T87 Flh V18 S03
0305*14-..; 82 - 97 225/40R18
e11*2007/46*
0019*04-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Auris (II) 66, 73, 85 205/45R18 T86 T90 A12 A14 A21
E15UT(a), E15UTN(a) 66, 73, 85 215/40R18 T85 T89 A58 Car F23
e11*2001/116* 66, 73, 85 225/35R18 T87 Flh V18 S03
0305*14-..; 66, 73, 85 225/40R18
e11*2007/46*
0019*04-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris Hybrid (I) 73 205/45R18 A12 A14 A21
HE15U(a) 73 215/40R18 Flh S03
e11*2007/46* 73 225/40R18
0018*00-04
Toyota Auris Hybrid(II) 73 205/45R18 A12 A14 A21
HE15U(a) 73 215/40R18 A58 Car F24
e11*2007/46* 73 225/35R18 T87 Flh V18 S03
0018*05-.. 73 225/40R18
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Avensis 110,130 205/45R18 T90 A12 A14 A21
T25 110,130 215/40R18 T89 Car Flh Sth
e11*2001/116*0196*. 110,130 225/40R18 V18 S03
Toyota Avensis 82-130 215/45R18 A13 T93 A14 A21 Car
T27, /-MS1 82-130 215/50R18 A12 Lim S03
e11*2001/116*0331*.; 82-130 225/45R18 A13
e11*2007/46*0236*.. 82-130 235/45R18 A12
- incl. Facelift
2012+2015
Toyota Avensis Verso 85,110 225/40R18 T91 A12 A14 A21
M2 85,110 235/40R18 A01 K1a K45 R70 S03
e6*98/14*0083*..,
e6*2001/116*0083*..
Toyota Camry 112,137 225/45R18 A12 A14 A21
V3 112,137 235/40R18 A01 K42 R70 S03
e6*98/14*0085*.., 112,137 235/45R18 A01 K42 K45
e6*2001/116*0085*..
Toyota Corolla 66, 73, 97 205/45R18 T90 A12 A14 A21
E15EJ 66, 73, 97 215/40R18 T89 A58 F23 Lim
e11*2001/116* 66, 73, 97 225/40R18 V18 S03
0304*09-..
- ab Modell 2014 (E18)
Toyota Corolla 66-97 205/45R18 T86 T90 V18 A12 A14 A21
E15EJ, E15ES 66-97 215/40R18 T85 T89 Sth S03
e11*2001/116* 66-97 225/40R18
0304*00-08;
e11*2001/116*0314*.
Toyota Corolla Verso 81-130 215/40R18 T89 A12 A14 A21
R1 81-130 215/45R18 Ver S03
e11*2001/116*0222*. 81-130 225/40R18 T92

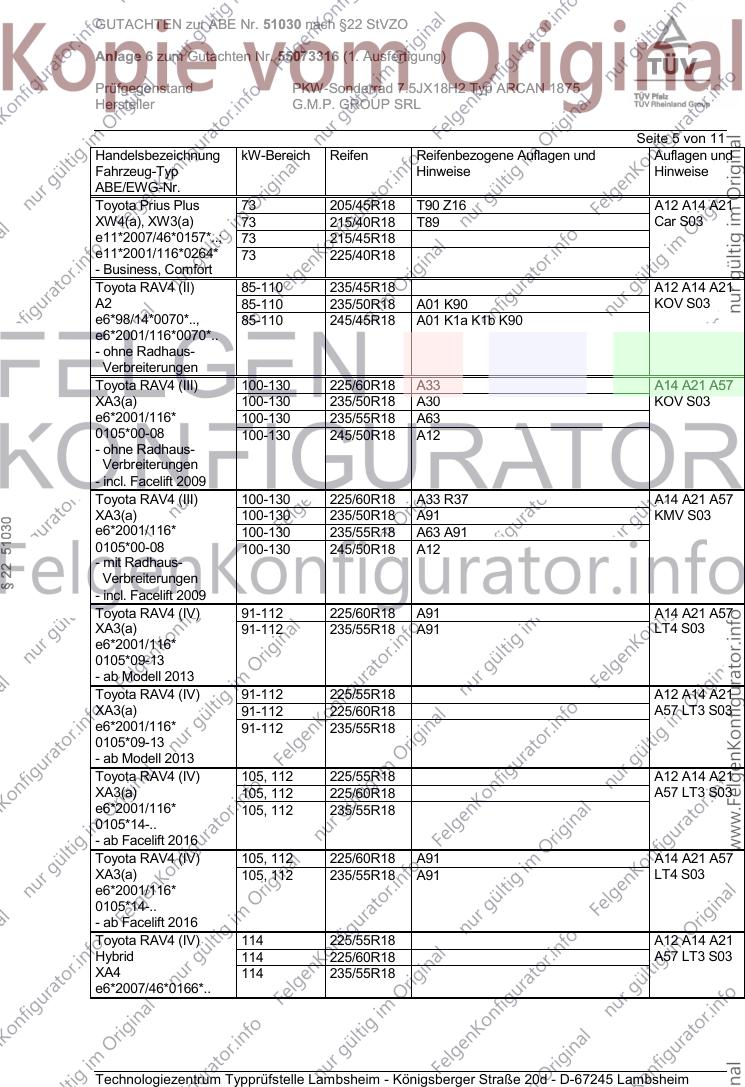

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Prius Plus 73 205/45R18 T90 Z16 A12 A14 A21
XW4(a), XW3(a) 73 215/40R18 T89 Car S03
e11*2007/46*0157*..; 73 215/45R18
e11*2001/116*0264* 73 225/40R18
- Business, Comfort
Toyota RAV4 (II) 85-110 235/45R18 A12 A14 A21
A2 85-110 235/50R18 A01 K90 KOV S03
e6*98/14*0070*.., 85-110 245/45R18 A01 K1a K1b K90
e6*2001/116*0070*..
- ohne Radhaus-
Verbreiterungen
Toyota RAV4 (III) 100-130 225/60R18 A33 A14 A21 A57
XA3(a) 100-130 235/50R18 A30 KOV S03
e6*2001/116* 100-130 235/55R18 A63
0105*00-08 100-130 245/50R18 A12
- ohne Radhaus-
Verbreiterungen
- incl. Facelift 2009
Toyota RAV4 (III) 100-130 225/60R18 A33 R37 A14 A21 A57
XA3(a) 100-130 235/50R18 A91 KMV S03
e6*2001/116* 100-130 235/55R18 A63 A91
0105*00-08 100-130 245/50R18 A12
- mit Radhaus-
Verbreiterungen
- incl. Facelift 2009
Toyota RAV4 (IV) 91-112 225/60R18 A91 A14 A21 A57
XA3(a) 91-112 235/55R18 A91 LT4 S03
e6*2001/116*
0105*09-13
- ab Modell 2013
Toyota RAV4 (IV) 91-112 225/55R18 A12 A14 A21
XA3(a) 91-112 225/60R18 A57 LT3 S03
e6*2001/116* 91-112 235/55R18
0105*09-13
- ab Modell 2013
Toyota RAV4 (IV) 105, 112 225/55R18 A12 A14 A21
XA3(a) 105, 112 225/60R18 A57 LT3 S03
e6*2001/116* 105, 112 235/55R18
0105*14-..
- ab Facelift 2016
Toyota RAV4 (IV) 105, 112 225/60R18 A91 A14 A21 A57
XA3(a) 105, 112 235/55R18 A91 LT4 S03
e6*2001/116*
0105*14-..
- ab Facelift 2016
Toyota RAV4 (IV) 114 225/55R18 A12 A14 A21
Hybrid 114 225/60R18 A57 LT3 S03
XA4 114 235/55R18
e6*2007/46*0166*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 6 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota RAV4 (IV) 114 225/60R18 A91 A14 A21 A57
Hybrid 114 235/55R18 A91 LT4 S03
XA4
e6*2007/46*0166*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 7 von 11
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.

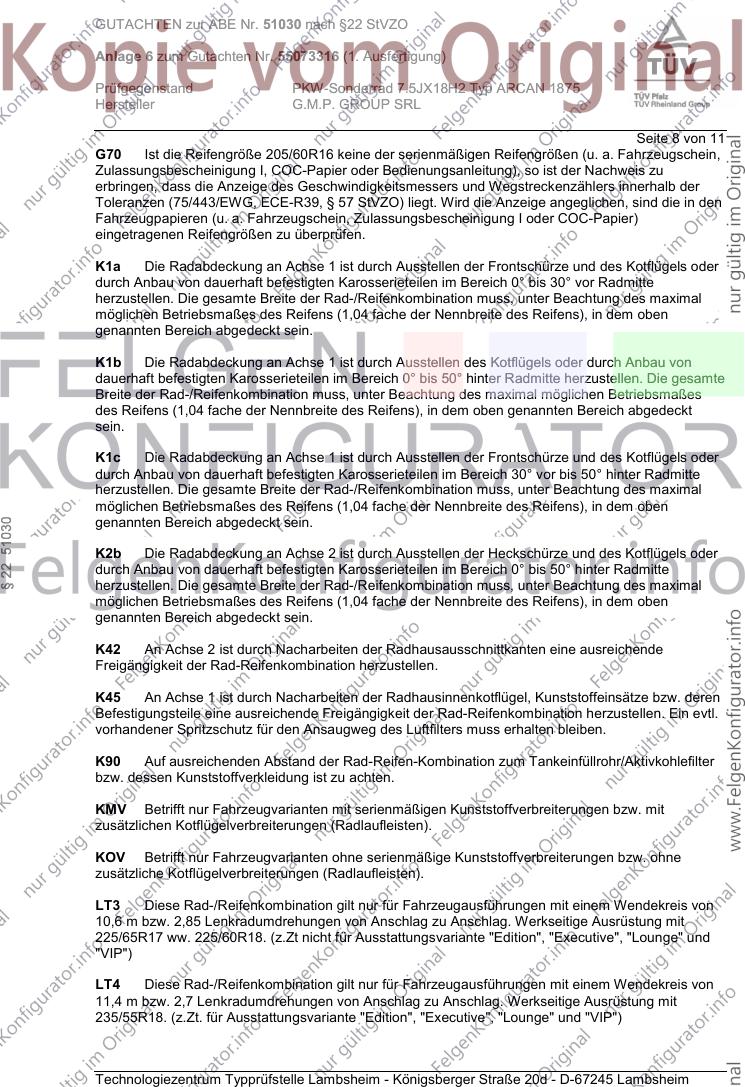

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 8 von 11
G70 Ist die Reifengröße 205/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LT3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,6 m bzw. 2,85 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
225/65R17 ww. 225/60R18. (z.Zt nicht für Ausstattungsvariante "Edition", "Executive", "Lounge" und
"VIP")
LT4 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,4 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
235/55R18. (z.Zt. für Ausstattungsvariante "Edition", "Executive", "Lounge" und "VIP")

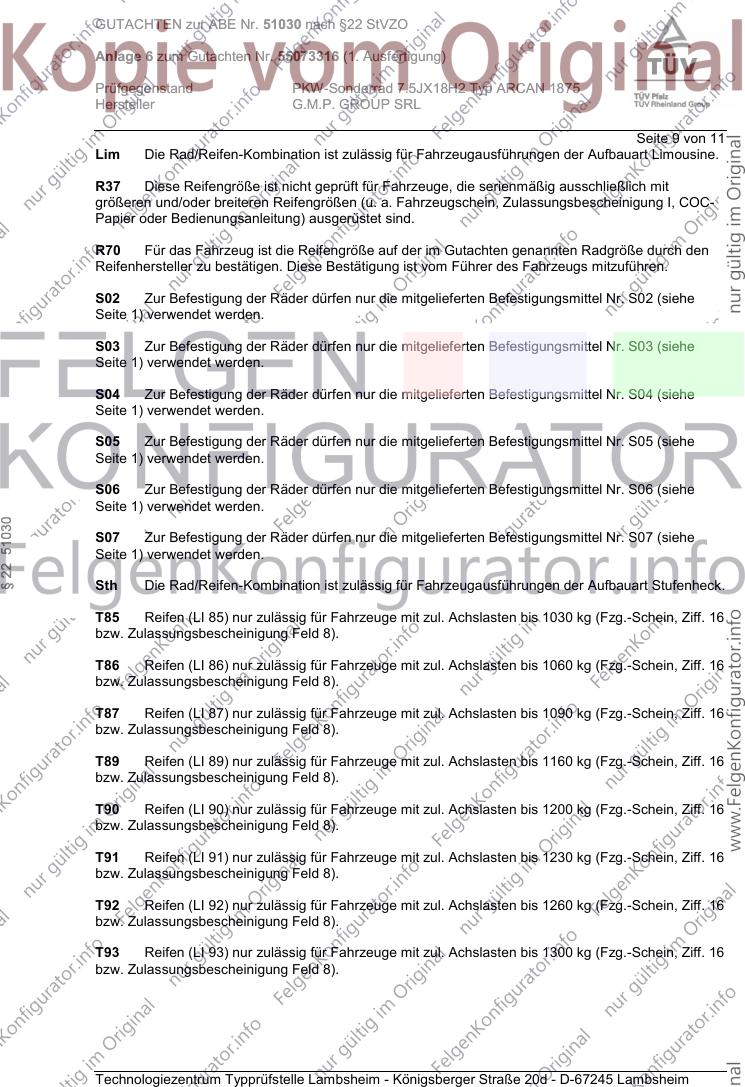

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 9 von 11
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 10 von 11
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso, Gran, ...)
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. Dezember 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum April 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. Dezember 2016
Coen 00261164.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 1 von 9
Auftraggeber G.M.P. GROUP SRL
Via Luigi Galvani 8-12
IT-24061 Albano Sant´Alessandro (BG)
QM Nr.:39020711504
Prüfgegenstand PKW-Sonderrad
Modell ARCAN
Typ ARCAN 1875
Radgröße 7.5JX18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PCD ARCAN 1875 PCD 5X114.3 / Ø67,1 5/114,3/64,1 45 750 2300
5X114.3 / 64,1
Kennzeichnungen
KBA-Nummer 51030
Herstellerzeichen G.M.P. GROUP
Radtyp und Ausführung ARCAN 1875 (s.o)
Radgröße 7.5JX18H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALIA
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Honda
Spurverbreiterung innerhalb 2%

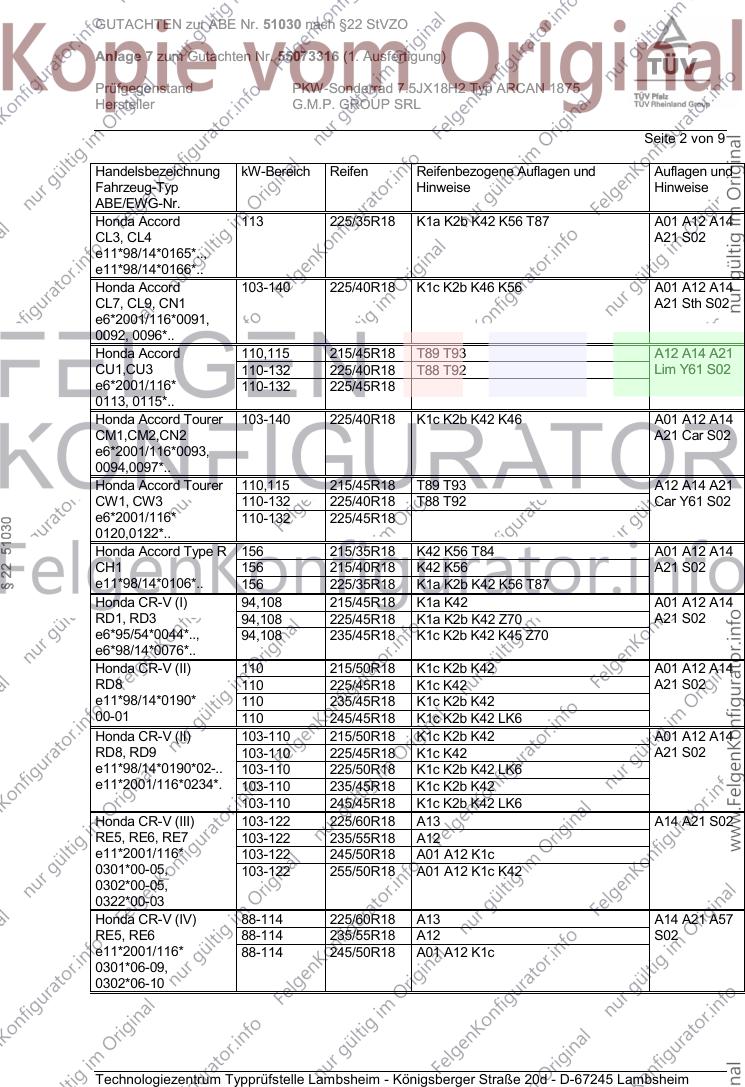

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Accord 113 225/35R18 K1a K2b K42 K56 T87 A01 A12 A14
CL3, CL4 A21 S02
e11*98/14*0165*..,
e11*98/14*0166*..
Honda Accord 103-140 225/40R18 K1c K2b K46 K56 A01 A12 A14
CL7, CL9, CN1 A21 Sth S02
e6*2001/116*0091,
0092, 0096*..
Honda Accord 110,115 215/45R18 T89 T93 A12 A14 A21
CU1,CU3 110-132 225/40R18 T88 T92 Lim Y61 S02
e6*2001/116* 110-132 225/45R18
0113, 0115*..
Honda Accord Tourer 103-140 225/40R18 K1c K2b K42 K46 A01 A12 A14
CM1,CM2,CN2 A21 Car S02
e6*2001/116*0093,
0094,0097*..
Honda Accord Tourer 110,115 215/45R18 T89 T93 A12 A14 A21
CW1, CW3 110-132 225/40R18 T88 T92 Car Y61 S02
e6*2001/116* 110-132 225/45R18
0120,0122*..
Honda Accord Type R 156 215/35R18 K42 K56 T84 A01 A12 A14
CH1 156 215/40R18 K42 K56 A21 S02
e11*98/14*0106*.. 156 225/35R18 K1a K2b K42 K56 T87
Honda CR-V (I) 94,108 215/45R18 K1a K42 A01 A12 A14
RD1, RD3 94,108 225/45R18 K1a K2b K42 Z70 A21 S02
e6*95/54*0044*.., 94,108 235/45R18 K1c K2b K42 K45 Z70
e6*98/14*0076*..
Honda CR-V (II) 110 215/50R18 K1c K2b K42 A01 A12 A14
RD8 110 225/45R18 K1c K42 A21 S02
e11*98/14*0190* 110 235/45R18 K1c K2b K42
00-01 110 245/45R18 K1c K2b K42 LK6
Honda CR-V (II) 103-110 215/50R18 K1c K2b K42 A01 A12 A14
RD8, RD9 103-110 225/45R18 K1c K42 A21 S02
e11*98/14*0190*02-.. 103-110 225/50R18 K1c K2b K42 LK6
e11*2001/116*0234*. 103-110 235/45R18 K1c K2b K42
103-110 245/45R18 K1c K2b K42 LK6
Honda CR-V (III) 103-122 225/60R18 A13 A14 A21 S02
RE5, RE6, RE7 103-122 235/55R18 A12
e11*2001/116* 103-122 245/50R18 A01 A12 K1c
0301*00-05, 103-122 255/50R18 A01 A12 K1c K42
0302*00-05,
0322*00-03
Honda CR-V (IV) 88-114 225/60R18 A13 A14 A21 A57
RE5, RE6 88-114 235/55R18 A12 S02
e11*2001/116* 88-114 245/50R18 A01 A12 K1c
0301*06-09,
0302*06-10
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda CR-V (IV) 88-118 225/60R18 A13 A14 A21 A57
RE5, RE6 88-118 235/55R18 A12 S02
e11*2001/116* 88-118 245/50R18 A01 A12 K1b
0301*10-,
0302*11-
ab Facelift 2015
Honda CR-Z 84 205/40R18 A12 A14 A21
ZF1 84 215/35R18 Cpe V18 S02
e11*2007/46*0100*.. 84 215/40R18 A01 G01 K3u
84 225/35R18
Honda Civic 61-103 205/45R18 T86 T90 V18 A12 A14 A21
FK1, FK2, FK3 61-103 215/40R18 T85 T89 Flh S02
e11*2001/116* 61-103 225/40R18
0255*00-06,
0256*00-06,
0257*00-05
Honda Civic 73-110 205/45R18 T86 T90 A12 A14 A21
FK1, FK2, FK3 73-110 215/40R18 T85 T89 Flh S02
e11*2001/116* 73-110 225/35R18 T83 T87
0255*07-.., 73-110 225/40R18 T88
0256*07-..,
0257*06-..
- ab Modell 2012
Honda Civic 4-Türer 92, 104 205/40R18 A12 A14 A21
FB1,FB2,FB7,FB8 92, 104 205/45R18 Sth S02
e11*2007/46*0183*..; 92, 104 215/40R18
e11*2007/46*0184*..; 92, 104 225/35R18 A01 K3b K5a
e11*2007/46*0185*..; 92, 104 225/40R18 A01 K3b K5a
e11*2007/46*0186*..
Honda Civic Sport 66-118 215/35R18 T80 T84 X06 A12 A14 A21
EP1,-2,-4, EV1 66-118 215/40R18 Flh H5l S02
e11*98/14*
0173, 0174, 0188*..
e11*2001/116*0198*.
Honda Civic Tourer 88,104 205/45R18 T86 T90 A12 A14 A21
FK2, FK3 88,104 215/40R18 T85 T89 Car S02
e11*2001/116* 88,104 225/35R18 T83 T87
0256*11-.., 88,104 225/40R18 T88
0257*10-..
- ab Modell 2014
Honda Civic Type S/R 73-148 205/45R18 T86 T90 V18 A12 A14 A21
FN1, FN2, FN3, FN4 73-148 215/40R18 T85 T89 Flh S02
e11*2001/116* 73-148 225/40R18
0297,0306,0298,
0334*..
Honda FR-V 92,103,110 205/45R18 V18 A12 A14 A21
BE1, BE3 92,103,110 215/40R18 S02
e6*2001/116*0099*.. 92,103,110 225/40R18
e6*2001/116*0100*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda FR-V 103 205/45R18 T90 V18 A12 A14 A21
BE5 103 215/40R18 T89 S02
e6*2001/116*0104*.. 103 225/40R18 T92
Honda HR-V 77-91 215/45R18 A12 A14 A21
GH1,2,3,4 77-91 225/40R18 A01 K1a K2b S02
e6*98/14*0062,
0063, 0067, 0068*..
Honda HR-V 88, 96 215/45R18 A31 A14 A21 A58
RU 88, 96 215/50R18 A01 A12 K1c K2b S02
e6*2007/46*0158*.. 88, 96 225/45R18 A90
88, 96 235/45R18 A01 A12 K1c K2b
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.

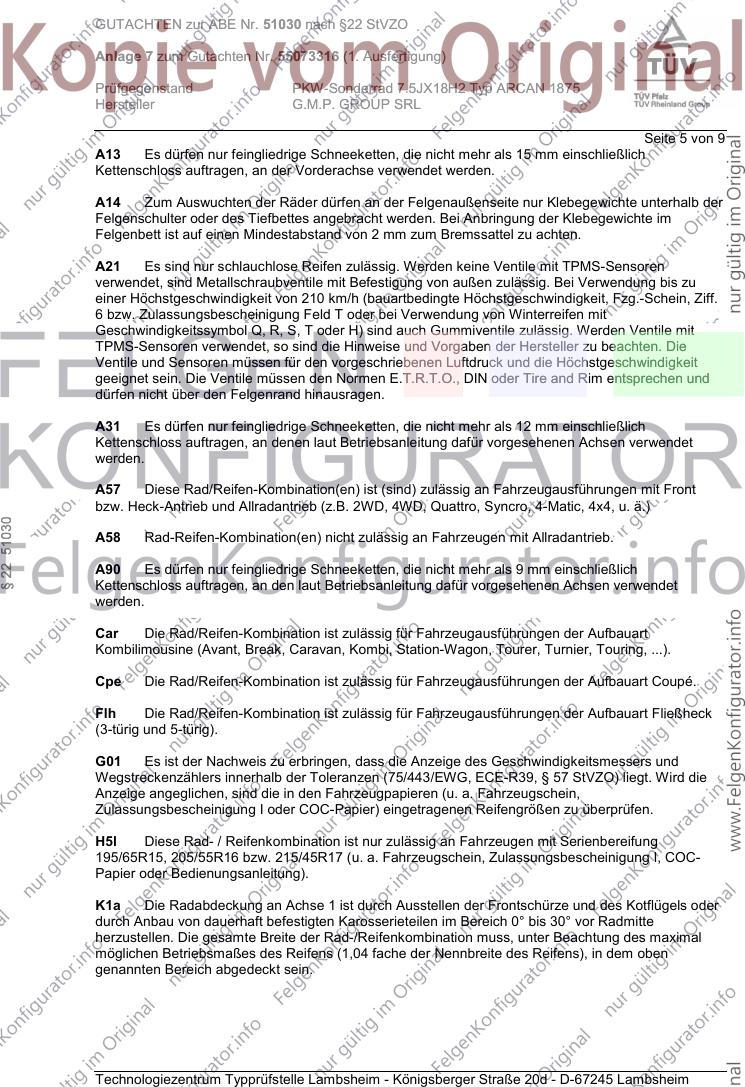

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 5 von 9
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
H5l Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
195/65R15, 205/55R16 bzw. 215/45R17 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

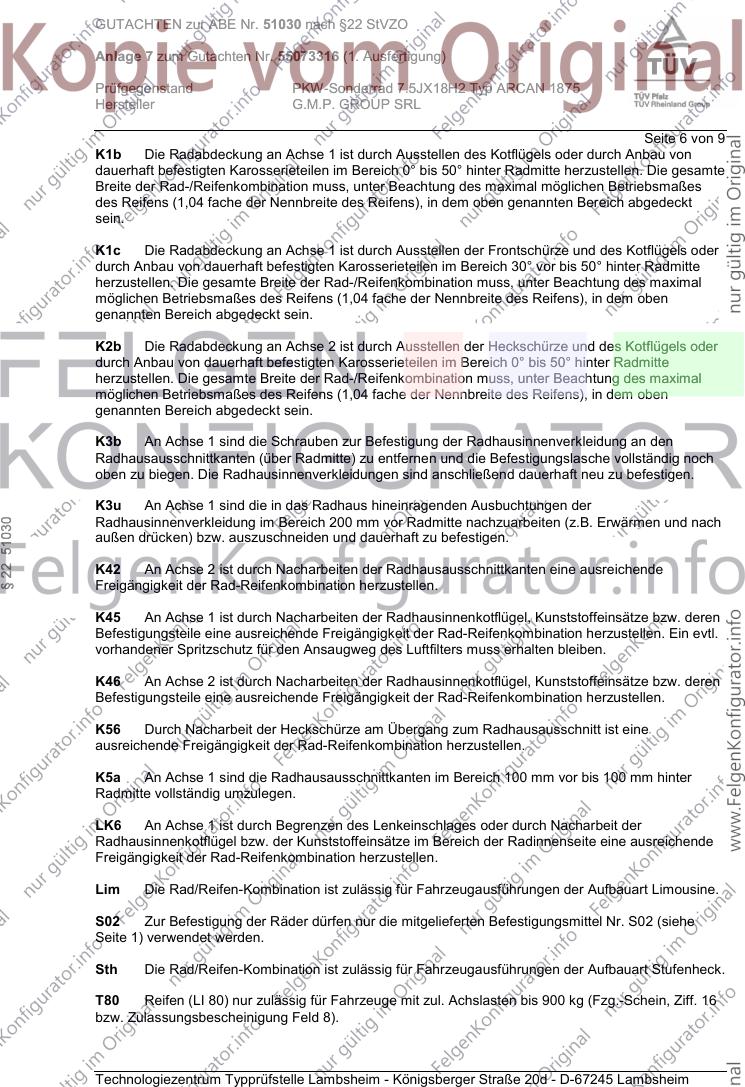

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 6 von 9
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach
außen drücken) bzw. auszuschneiden und dauerhaft zu befestigen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 7 von 9
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 8 von 9
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X06 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 195/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y61 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 320 mm oder größer an Achse 1.
Z70 Die Befestigungsschrauben bzw. Befestigungslaschen der Kunststoffradabdeckung an Achse
2 sind zu versetzen oder zu entfernen (ggf. durch Verkleben erneut befestigen).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. Dezember 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 9 von 9
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum April 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. Dezember 2016
Coen 00261166.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 1 von 10
Auftraggeber G.M.P. GROUP SRL
Via Luigi Galvani 8-12
IT-24061 Albano Sant´Alessandro (BG)
QM Nr.:39020711504
Prüfgegenstand PKW-Sonderrad
Modell ARCAN
Typ ARCAN 1875
Radgröße 7.5JX18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PCD ARCAN 1875 PCD 5X114.3 / Ø67,1 5/114,3/66,1 45 750 2300
5X114.3 / 66,1
Kennzeichnungen
KBA-Nummer 51030
Herstellerzeichen G.M.P. GROUP
Radtyp und Ausführung ARCAN 1875 (s.o)
Radgröße 7.5JX18H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALIA
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 110 28
S03 Schraube M14x1,5 Kegel 60° 130 28
S04 Mutter M12x1,25 Kegel 60° 100 -
S05 Mutter M12x1,25 Kegel 60° 115 -
S06 Mutter M12x1,25 Kegel 60° 110 -
S07 Schraube M14x1,5 Kegel 60° 145 28
S08 Schraube M12x1,5 Kegel 60° 105 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Nissan
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Duster 2WD 63-92 215/50R18 A12 A14 A21
SD/SR 63-92 215/55R18 A58 KOV S02
e2*2001/116*0314*..; 63-92 225/50R18
e2*2001/116*0323*..; 63-92 235/45R18
e2*2007/46*0013*..; 63-92 235/50R18 A01 K1a K1b
e2*2007/46*0030*.. 63-92 245/45R18
Dacia Duster 4WD 66-92 215/50R18 A12 A14 A21
SD/SR 66-92 215/55R18 A56 KOV S02
e2*2001/116*0314*..; 66-92 225/50R18
e2*2001/116*0323*..; 66-92 235/45R18
e2*2007/46*0013*..; 66-92 235/50R18 A01 K1a K1b
e2*2007/46*0030*.. 66-92 245/45R18
Nissan Almera Tino 78 225/40R18 A01 G46 A12 A14 A21
V10 78 225/40R18 X11 S04
e9*98/14*0035*.. 78-100 215/40R18 T85 T89
78-100 225/35R18 T83 T87
82-100 225/40R18
Nissan Juke 2WD 69-147 215/45R18 A13 A14 A21 A58
F15 69-147 215/50R18 A12 S06
e11*2007/46*0132*..; 69-147 225/45R18 A13
e3*2007/46*0162*.. 69-147 235/45R18 A12
- incl. Facelift 2014
Nissan Juke 4WD 140, 147 215/45R18 A13 A14 A21 A56
F15 140, 147 215/50R18 A12 S06
e11*2007/46*0132*.. 140, 147 225/45R18 A13
- incl. Facelift 2014 140, 147 235/45R18 A12
Nissan Juke Nismo 157, 160 215/45R18 A13 A14 A21 A57
RS 157, 160 215/50R18 A12 S06
F15 157, 160 225/45R18 A13
e11*2007/46*0132*.. 157, 160 235/45R18 A12
Nissan Murano 140,188 235/60R18 A13 A14 A21 S06
Z51 140,188 235/65R18 A13
e1*2001/116*0478*.. 140,188 245/60R18 A12
140,188 255/55R18 A01 A12 K2b
140,188 255/60R18 A01 A12 K2b
Nissan Primera 80-103 215/45R18 A12 A14 A21
P12 80-103 225/40R18 Car Lim S04
e11*98/14*0183*..
Nissan Pulsar 81-140 205/45R18 A12 A14 A21
C13 81-140 215/40R18 A58 Flh V18
e9*2007/46*3086*.. 81-140 215/45R18 A01 G79 S05
81-140 215/45R18 R84
81-140 225/40R18 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Nissan X-Trail 104-127 215/55R18 R37 A12 A14 A21
T31 104-127 225/50R18 S06
e1*2001/116*0432*.. 104-127 225/55R18 A01 G03
- incl. MJ 2011 104-127 235/50R18 A01 K25
104-127 245/45R18
110, 127 225/55R18 R09
Nissan X-Trail 96, 120 225/60R18 A91 A14 A21 A57
T32 96, 120 235/55R18 A12 S06
e13*2007/46*1456*.. 96, 120 235/60R18 A12
Renault Clio (IV) R.S. 147, 162 205/40R18 K6g K8h T86 A01 A12 A14
R 147, 162 215/35R18 K2b K6h K6i K8m T84 A21 A58 Flh
e2*2001/116* 147, 162 225/35R18 K1a K1b K2b K6h K6i K8s T87 S08
0327*51-..
Renault Espace (V) 96-147 235/60R18 A12 A14 A21
RFC A58 L06 S03
e2*2007/46*0470*..
Renault Fluence 63-103 205/45R18 A12 A14 A21
Z 63-103 215/45R18 Sth S02
e2*2001/116*0373*..; 63-103 225/40R18
e2*2007/46*0010*.. 63-103 225/45R18
- Limousine
Renault Laguna 81-173 215/45R18 T89 T93 A12 A14 A21
T 81-173 225/40R18 T88 T89 T91 T92 Car Flh L06
e2*2001/116*0363*..; 81-173 225/45R18 T91 S07
e2*2007/46*0012*..
Renault Laguna 81-177 215/45R18 T89 T93 A12 A14 A21
Coupé 81-177 225/40R18 T92 Cpe L06 S07
T 81-177 225/45R18 T91 T95
e2*2001/116*
0363*07-..
Renault Latitude 81-127 215/45R18 A13 R37 T89 T93 A14 A21 Lim
T 81-127 225/40R18 A13 T88 T92 S07
e2*2001/116*0363*.. 81-177 225/45R18 A33 T91 T95
81-177 235/45R18 A01 A12 G03
81-177 235/45R18 A12 R09
Renault Megane (III) 78-103 205/45R18 A11 R37 T86 T90 A14 A21 Cbo
Z 78-103 215/40R18 A11 R37 T85 T89 V18 S02
e2*2001/116*0373*..; 78-132 225/40R18 A33 T88 T89
- Cabriolet
Renault Megane (III) 63-103 205/45R18 A11 R37 T86 T90 A14 A21 Car
Z 63-103 215/40R18 A11 R37 T85 T89 V18 S02
e2*2001/116*0373*..; 63-162 225/40R18 A33
e2*2007/46*0010*..
- Grandtour
Renault Megane (III) 63-103 205/45R18 A11 R37 T86 T90 A14 A21 Cpe
Z 63-103 215/40R18 A11 R37 T85 T89 Flh V18 S02
e2*2001/116*0373*..; 63-162 225/40R18 A33
e2*2007/46*0010*..
- Fließheck
- Coupé
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Megane (IV) 66-97 205/40R18 T86 A12 A14 A21
RFB 66-97 205/45R18 T86 T90 A58 Car Flh
e2*2007/46*0546*.. 66-97 215/40R18 T85 T89 L05 V18 S02
66-97 225/40R18
Renault Megane 151 225/40R18 A12 A14 A21
GT(IV) A58 Car Flh
RFB L04 S02
e2*2007/46*0546*..
Renault Scénic III 63-103 215/45R18 A13 R37 T93 A14 A21 A58
JZ 63-118 225/40R18 A13 T91 T92 A60 S02
e2*2001/116*0379*.., 63-118 225/45R18 A13 T91 T95
e2*2007/46*0011*..
- Scénic / Gr. Scénic
Renault Talisman 81-147 225/45R18 A13 R37 A14 A21 A58
RFD 81-147 225/50R18 A90 R37 Car L05 Lim
e11*2007/46*2969*.. 81-147 235/45R18 A13 R37 S02
81-147 245/45R18 A90
Renault Talisman 81-147 245/45R18 A91 A14 A21 A58
4Control Car L04 Lim
RFD S02
e11*2007/46*2969*..
- mit Allradlenkung
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.

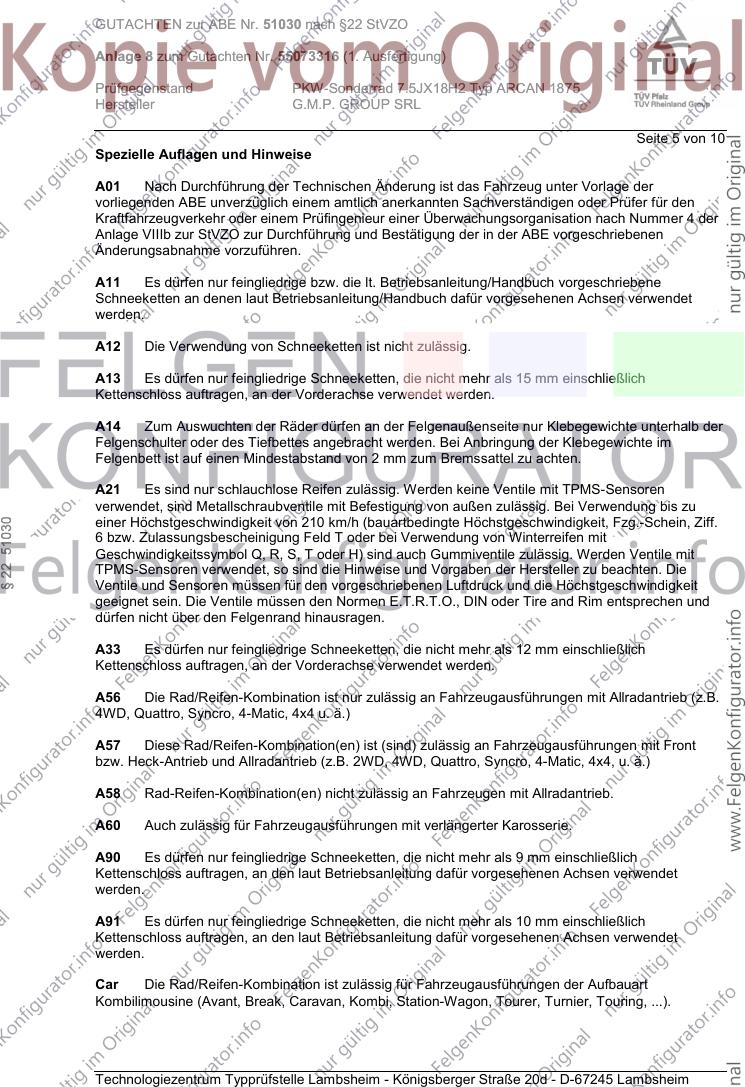

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 5 von 10
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 6 von 10
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G79 Ist die Reifengröße 215/50R17, 215/45R18 oder 235/35R19 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.

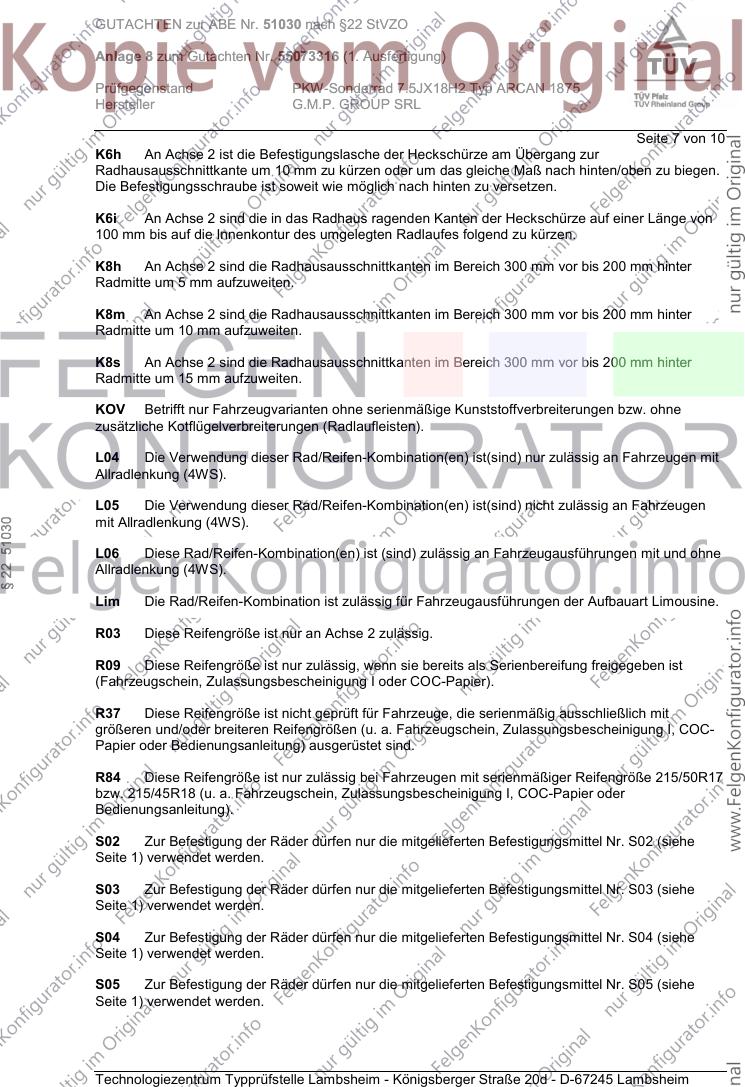

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 7 von 10
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R84 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/50R17
bzw. 215/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 8 von 10
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 9 von 10
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X11 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/65R15, 205/60R15 oder 205/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. Dezember 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum April 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. Dezember 2016
Coen 00261168.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 1 von 14
Auftraggeber G.M.P. GROUP SRL
Via Luigi Galvani 8-12
IT-24061 Albano Sant´Alessandro (BG)
QM Nr.:39020711504
Prüfgegenstand PKW-Sonderrad
Modell ARCAN
Typ ARCAN 1875
Radgröße 7.5JX18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PCD ARCAN 1875 PCD 5X114.3 / ohne 5/114,3/67,1 45 750 2300
5X114.3 Ring
Kennzeichnungen
KBA-Nummer 51030
Herstellerzeichen G.M.P. GROUP
Radtyp und Ausführung ARCAN 1875 (s.o)
Radgröße 7.5JX18H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALIA
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 125 -
S03 Mutter M12x1,5 Kegel 60° 110 -
S04 Mutter M12x1,5 Kegel 60° 130 -
S05 Mutter M12x1,5 Kegel 60° 135 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

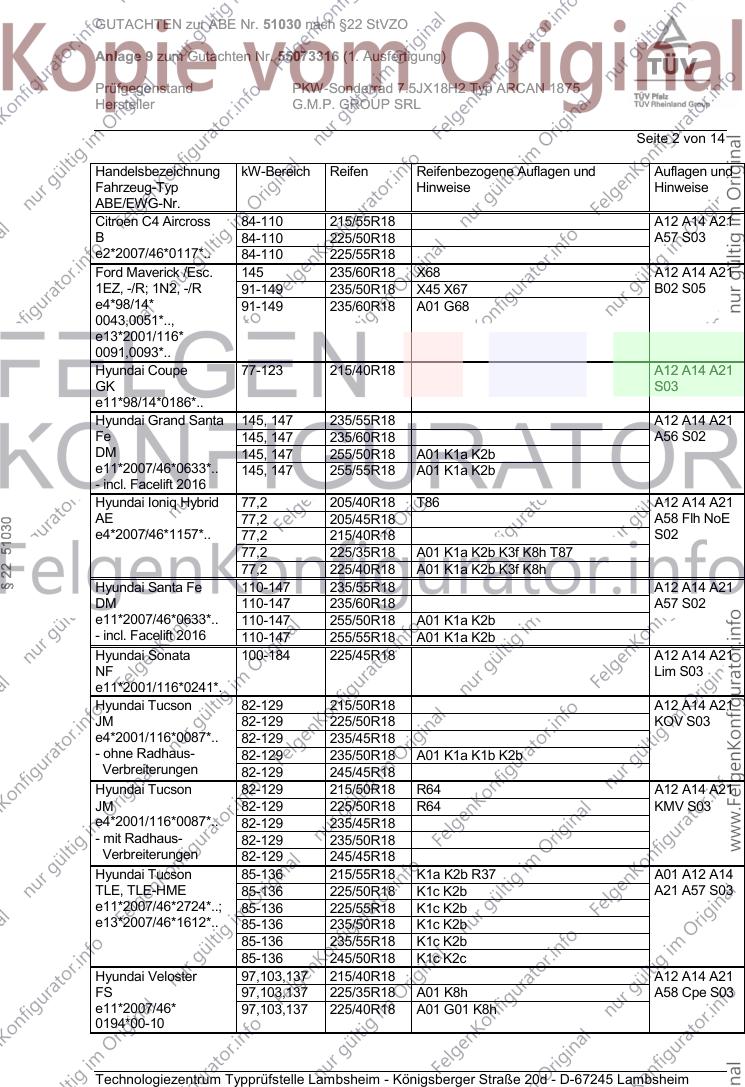

GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 2 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C4 Aircross 84-110 215/55R18 A12 A14 A21
B 84-110 225/50R18 A57 S03
e2*2007/46*0117*.. 84-110 225/55R18
Ford Maverick /Esc. 145 235/60R18 X68 A12 A14 A21
1EZ, -/R; 1N2, -/R 91-149 235/50R18 X45 X67 B02 S05
e4*98/14* 91-149 235/60R18 A01 G68
0043,0051*..,
e13*2001/116*
0091,0093*..
Hyundai Coupe 77-123 215/40R18 A12 A14 A21
GK S03
e11*98/14*0186*..
Hyundai Grand Santa 145, 147 235/55R18 A12 A14 A21
Fe 145, 147 235/60R18 A56 S02
DM 145, 147 255/50R18 A01 K1a K2b
e11*2007/46*0633*.. 145, 147 255/55R18 A01 K1a K2b
- incl. Facelift 2016
Hyundai Ioniq Hybrid 77,2 205/40R18 T86 A12 A14 A21
AE 77,2 205/45R18 A58 Flh NoE
e4*2007/46*1157*.. 77,2 215/40R18 S02
77,2 225/35R18 A01 K1a K2b K3f K8h T87
77,2 225/40R18 A01 K1a K2b K3f K8h
Hyundai Santa Fe 110-147 235/55R18 A12 A14 A21
DM 110-147 235/60R18 A57 S02
e11*2007/46*0633*.. 110-147 255/50R18 A01 K1a K2b
- incl. Facelift 2016 110-147 255/55R18 A01 K1a K2b
Hyundai Sonata 100-184 225/45R18 A12 A14 A21
NF Lim S03
e11*2001/116*0241*.
Hyundai Tucson 82-129 215/50R18 A12 A14 A21
JM 82-129 225/50R18 KOV S03
e4*2001/116*0087*.. 82-129 235/45R18
- ohne Radhaus- 82-129 235/50R18 A01 K1a K1b K2b
Verbreiterungen 82-129 245/45R18
Hyundai Tucson 82-129 215/50R18 R64 A12 A14 A21
JM 82-129 225/50R18 R64 KMV S03
e4*2001/116*0087*.. 82-129 235/45R18
- mit Radhaus- 82-129 235/50R18
Verbreiterungen 82-129 245/45R18
Hyundai Tucson 85-136 215/55R18 K1a K2b R37 A01 A12 A14
TLE, TLE-HME 85-136 225/50R18 K1c K2b A21 A57 S03
e11*2007/46*2724*..; 85-136 225/55R18 K1c K2b
e13*2007/46*1612*.. 85-136 235/50R18 K1c K2b
85-136 235/55R18 K1c K2b
85-136 245/50R18 K1c K2c
Hyundai Veloster 97,103,137 215/40R18 A12 A14 A21
FS 97,103,137 225/35R18 A01 K8h A58 Cpe S03
e11*2007/46* 97,103,137 225/40R18 A01 G01 K8h
0194*00-10
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Veloster 97,103,137 215/40R18 A12 A14 A21
FS 97,103,137 225/35R18 A01 K8h A58 Cpe S03
e11*2007/46* 97,103,137 225/40R18 A01 K8h
0194*11-..
ab Facelift 2015
Hyundai i30 /-cw 66-105 205/45R18 V18 A12 A14 A21
FD, FDH 66-105 215/40R18 T85 T89 Car Flh S03
e11*2001/116*0313*. 66-105 225/35R18 A01 K1a K1b K2b K56 T83 T87
e11*2001/116*0343*. 66-105 225/40R18 A01 K1a K1b K2b K56
e11*2007/46*0225*..
Hyundai i30 /-cw 66-100 205/45R18 A12 A14 A21
GDH, GDH-HME 66-100 215/40R18 T85 T89 A58 Car Cpe
e11*2007/46*0337*..; 66-100 225/35R18 A01 K2b K6g T83 T87 Flh V18 S03
e11*2007/46*0338*..; 66-137 225/40R18 A01 K2b K6g
e13*2007/46*1604*..
- incl. Facelift 2015
Hyundai i40 /-cw 85-131 215/45R18 T93 A12 A14 A21
VF 85-131 225/40R18 T92 A58 Car Lim
e4*2007/46*0263*..; 85-131 225/45R18 S03
e4*2007/46*0264*..
- incl. Facelift 2015
Hyundai ix20 57-94 205/45R18 A12 A14 A21
JC, JC-HME 57-94 215/40R18 A01 K1a K1b K2b A58 Flh V18
e4*2007/46*0207*..; 57-94 225/35R18 A01 K1c K2b T87 S03
e4*2007/46*0223*..; 57-94 225/40R18 A01 K1c K2b
e13*2007/46*1605*..
- incl. Facelift 2015
Hyundai ix35 85-135 215/55R18 A12 A14 A21
EL, ELH, LM 85-135 225/50R18 A57 S03
e11*2007/46* 85-135 225/55R18
0104*00-03; 85-135 235/50R18 A01 K1b
0192*00-05; 85-135 235/55R18 A01 K1b
0128*00-06
Hyundai ix35 85-135 215/55R18 A12 A14 A21
ELH, LM 85-135 225/50R18 A57 S03
e11*2007/46* 85-135 225/55R18
0128*07-..
0192*06-..
ab Facelift 2013
Kia Carens 85-122 205/45R18 T90 A12 A14 A21
RP 85-122 215/45R18 A01 G80 T93 A58 S03
e4*2007/46*0633*.. 85-122 215/45R18 T93 Z18
85-122 225/40R18 A01 K2b K8h T92
85-122 225/45R18 A01 G80 K2b K8h
Kia Carens / UN 84-107 215/45R18 T93 A12 A14 A21
FG 84-107 225/40R18 T91 T92 S03
e4*2001/116*0114*.. 84-107 225/45R18 T91
Kia Magentis 100-142 215/45R18 A12 A14 A21
GE 100-142 225/40R18 T88 Lim S03
e4*2001/116*0100*.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Niro Hybrid 77,2 205/45R18 A12 A14 A21
DE 77,2 215/45R18 A58 S02
e4*2007/46*1139*.. 77,2 225/40R18
77,2 225/45R18
Kia Optima 104-126 215/50R18 A01 A12 K1a A14 A21 A58
JF 104-126 225/45R18 A91 Car Lim NoH
e4*2007/46*1018*.. 104-180 235/45R18 A01 A12 K1a S03
104-180 245/45R18 A01 A12 K1c K2a K2b
Kia Optima Hybrid 110 215/45R18 A13 A14 A21 A58
TFE 110 225/45R18 A33 Lim S03
e4*KS07/46*0009*..
Kia Optima Spirit 100, 121 215/45R18 A13 A14 A21 A58
TF 100, 121 225/45R18 A33 BK1 Lim S03
e4*2007/46*0255*..
Kia Sorento (III) 110-145 235/55R18 A12 A14 A21
XM FL 110-145 235/60R18 S03
e11*2007/46*0634*.. 110-145 255/50R18 A01 K1c K2b
110-145 255/55R18 A01 K1c K2b
Kia Sorento (IV) 136-147 235/55R18 A12 A14 A21
UM 136-147 235/60R18 A57 S03
e4*2007/46*0894*..
Kia Soul 85-103 205/45R18 A12 A14 A21
AM 85-103 215/45R18 A01 G73 A58 S03
e4*2001/116*0139*..; 85-103 215/45R18 Z18
e4*2007/46*0133*.. 85-103 225/40R18
85-103 225/45R18 A01 G03 K5b
Kia Soul 91-113 215/45R18 A91 A14 A21 A58
PS 91-113 215/50R18 A01 A12 G16 K1c K2b K8e KOV S03
e4*2007/46*0825*.. 91-113 225/45R18 A01 A12 K1a K2b
- ohne Radhaus- 91-113 235/45R18 A01 A12 G16 K1c K2b K8e
Verbreiterungen
Kia Soul 91-113 215/45R18 A91 A14 A21 A58
PS 91-113 215/50R18 A01 A12 G16 K6w K8e KMV S03
e4*2007/46*0825*.. 91-113 225/45R18 A12
- mit Radhaus- 91-113 235/45R18 A01 A12 G16 K6w K8e
Verbreiterungen
Kia Sportage 85-136 215/55R18 A33 R37 A14 A21 A57
QLE 85-136 225/50R18 A90 S03
e11*2007/46*3144*.. 85-136 225/55R18 A90
85-136 235/50R18 A01 A12 K1b K2b
85-136 235/55R18 A01 A12 K1b K2b
Kia Sportage 85-135 215/55R18 A12 A14 A21
SLS, SL 85-135 225/50R18 A57 S03
e11*2007/46* 85-135 225/55R18
0136*10-.., 0166*06-.. 85-135 235/50R18
ab Facelift 2014 85-135 235/55R18
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Sportage /KM 82-129 215/50R18 R64 A12 A14 A21
JE, JES 82-129 225/50R18 R64 KMV S03
e4*2001/116*0089*.., 82-129 235/45R18
e4*2001/116*0120*.. 82-129 235/50R18
- mit Radhaus- 82-129 245/45R18
Verbreiterungen
Kia Sportage /KM 82-129 215/50R18 A12 A14 A21
JE, JES 82-129 225/50R18 KOV S03
e4*2001/116*0089*.., 82-129 235/45R18
e4*2001/116*0120*.. 82-129 235/50R18
- ohne Radhaus- 82-129 245/45R18
Verbreiterungen
Kia Venga 55-94 205/45R18 A12 A14 A21
YN, -/S, -/G 55-94 215/40R18 A01 K1a K1b K2b A58 Flh V18
e4*2007/46* 55-94 225/35R18 A01 K1c K2b T87 S03
0130*,0131*, 55-94 225/40R18 A01 K1c K2b
0261*,0262*..;
e50*2007/46*0052*..
- incl. Facelift 2015
Kia cee'd 66-106 205/45R18 V18 A12 A14 A21
ED 66-106 215/40R18 T85 T89 Car Cpe Flh
e4*2001/116*0121*.; 66-106 225/35R18 A01 K1a K1b K2b K56 T83 T87 S03
e4*2007/46*0132*.. 66-106 225/40R18 A01 K1a K1b K2b K56
- pro_cee'd /-SW
Kia cee'd /-SW 66-100 205/45R18 A12 A14 A21
JD 66-100 215/40R18 T85 T89 A58 Car V18
e4*2007/46*0496*..; 66-100 225/35R18 A01 K1a K1b K2b K6g T83 T87 Y85 S03
e4*2007/46*0497*.. 66-150 215/40R18 M+S T85 T89
- incl. Facelift 2015 66-150 225/40R18 A01 K1a K1b K2b K6g
Kia pro_cee'd 66-100 205/45R18 A12 A14 A21
JD 66-100 215/40R18 A01 K4h T85 T89 A58 V18 Y84
e4*2007/46*0496*.. 66-100 225/35R18 A01 K1a K1b K2b K4h K6g T83 T87 S03
- incl. Facelift 2015 66-150 215/40R18 A01 K4h M+S T85 T89
66-150 225/40R18 A01 K1a K1b K2b K4h K6g
Mazda 3 (I) 191 215/45R18 K1c K42 K46 R09 A01 A12 A14
BK 62-110 215/40R18 K1c K42 K46 T85 T89 A21 B02 Flh
e1*2001/116*0234*.. 62-110 225/35R18 K1c K25 K2b K42 K46 T83 T87 Lim S03
62-191 225/40R18 K1c K25 K2b K42 K46
Mazda 3 (II) 77-111 205/40R18 T82 T86 A12 A14 A21
BL 77-111 225/35R18 A01 K1a K1b K6b T83 T87 Flh Sth V18
e11*2001/116* 77-136 205/45R18 T86 T90 S03
0262*00-09 77-136 215/40R18 T85 T89
(FIN: -JMZBL...) 77-191 225/40R18 A01 K1a K1b K6b T88 T89
Mazda 3 (III) 74-121 205/45R18 A12 A14 A21 A58
BL 74-121 215/45R18 A90 Flh Lim V18
e11*2001/116* 74-121 225/40R18 A01 A12 K6e S04
0262*10-.. 74-121 225/45R18 A01 A12 K6e
ab Modell 2013
(FIN: -JMZBM...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 6 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 323 F 96 215/35R18 G01 K42 K44 K46 K56 T80 T84 A01 A12 A14
BJ, BJD A21 S03
e1*98/14*0094*..,
e1*98/14*0181*..
Mazda 5 (I) 81-107 225/40R18 K1c K42 LK6 T91 A01 A12 A14
CR1 A21 B02 S03
e13*2001/116*0156*.
Mazda 6 (I) 122,191 215/45R18 G03 K42 A01 A12 A14
GG/GY; GG1/GY1 88-122 215/40R18 K42 T85 T89 A21 Car Flh
e1*98/14*0188*..; 88-122 225/35R18 K1c K2b K42 T87 Lim S03
e11*2001/116*0203*. 88-191 225/40R18 K1c K2b K42 T88 T89
Mazda 6 (II) 88-136 205/45R18 R37 T86 T90 A12 A14 A21
GH 88-136 215/45R18 A01 K1a K42 T89 T93 A58 Car Flh
e1*2001/116* 88-136 225/40R18 A01 K1c K2b K42 T88 T89 Lim S03
0448*00-13 88-136 225/45R18 A01 K1c K2b K42
Mazda 6 (III) 107-141 225/50R18 A12 A14 A21 A57
GJ, GH 107-141 235/45R18 A90 Car Lim V00
e1*2007/46*1001*.. 107-141 245/45R18 A12 V18 S04
e1*2001/116*
0448*14-..
- ab Modell 2013
- incl. Facelift 2016
Mazda CX-3 77-115 215/45R18 A91 A14 A21 A57
DJ1 77-115 215/50R18 A94 Flh S04
e1*2007/46*1335*.. 77-115 225/45R18 A90
77-115 235/45R18 A12
77-115 245/45R18 A12
Mazda CX-5 110-141 225/60R18 A33 A14 A21 S04
KE, GH 110-141 235/55R18 A12
e13*2007/46*1247*..; 110-141 235/60R18 A01 A12 G01
e1*2001/116* 110-141 255/50R18 A01 A12 K1c
0448*14-.. 110-141 255/55R18 A01 A12 K1c
Mazda CX-7 120-191 235/60R18 A13 A14 A21 A57
ER, ERE 120-191 255/55R18 A01 A12 K1c K2b S03
e11*2001/116*0308*.
e13*2007/46*1109*..
Mazda MX-5 (III) 93, 118 205/40R18 K1c K2b A01 A12 A14
NC1, NC1E 93, 118 215/35R18 K1c K2b K42 A21 S03
e11*2001/116*0202*. 93, 118 215/40R18 G03 K1c K2b K42
e1*2001/116*0371*.. 93, 118 225/35R18 K1c K2b K42
Mazda RX8 141,151 225/45R18 A10 A14 A21 S03
SE 141-170 225/45R18 A10 M+S
e11*2001/116*0199*.
Mazda Tribute 91,110 235/50R18 K2b X67 A01 A12 A14
EP, -/R, EP2, -/R 91,110 235/60R18 G68 K2b A21 B02 KOV
e4*98/14* S05
0044, 0052*..,
e13*2001/116*
0090, 0092*..
- ohne Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 7 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda Tribute 145,149 235/60R18 X68 A12 A14 A21
EP, -/R, EP2, -/R 91-149 235/50R18 X67 B02 KMV S05
e4*98/14* 91-149 235/60R18 A01 G68
0044, 0052*..,
e13*2001/116*
0090, 0092*..
- mit Radhaus-
Verbreiterungen
Mitsubishi ASX 85,86,110 215/55R18 A12 A14 A21
GA0 85,86,110 225/50R18 A01 K1b K2b A57 S03
e1*2007/46* 85,86,110 235/45R18
0368*00-08
Mitsubishi ASX 84-110 215/55R18 A12 A14 A21
GA0 84-110 225/55R18 A57 KMV S03
e1*2007/46* 84-110 235/50R18
0368*10-..
- ab MJ 2015
- mit Radhaus-
Verbreiterungen
Mitsubishi ASX 84-110 215/55R18 A12 A14 A21
GA0 84-110 225/55R18 A01 K1a K2b A57 KOV S03
e1*2007/46* 84-110 235/50R18 A01 K1c K2b
0368*09-..
- ab MJ 2015
Mitsubishi Grandis 100-121 215/50R18 A01 K1b T92 A12 A14 A21
NA0W 100-121 225/45R18 T91 T95 S03
e1*2001/116*0269*.. 100-121 235/45R18 A01 K1b T94
Mitsubishi Lancer 80-110 205/45R18 A30 T86 T90 V00 V18 A14 A21 A57
CY0 80-177 215/45R18 A13 Flh Lim S03
e1*2001/116*0441*.. 80-177 225/40R18 A12
- Limousine
- Sportback
Peugeot 4008 84-110 215/55R18 A12 A14 A21
B 84-110 225/50R18 A57 S03
e2*2007/46*0115*.. 84-110 225/55R18
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 8 von 14
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

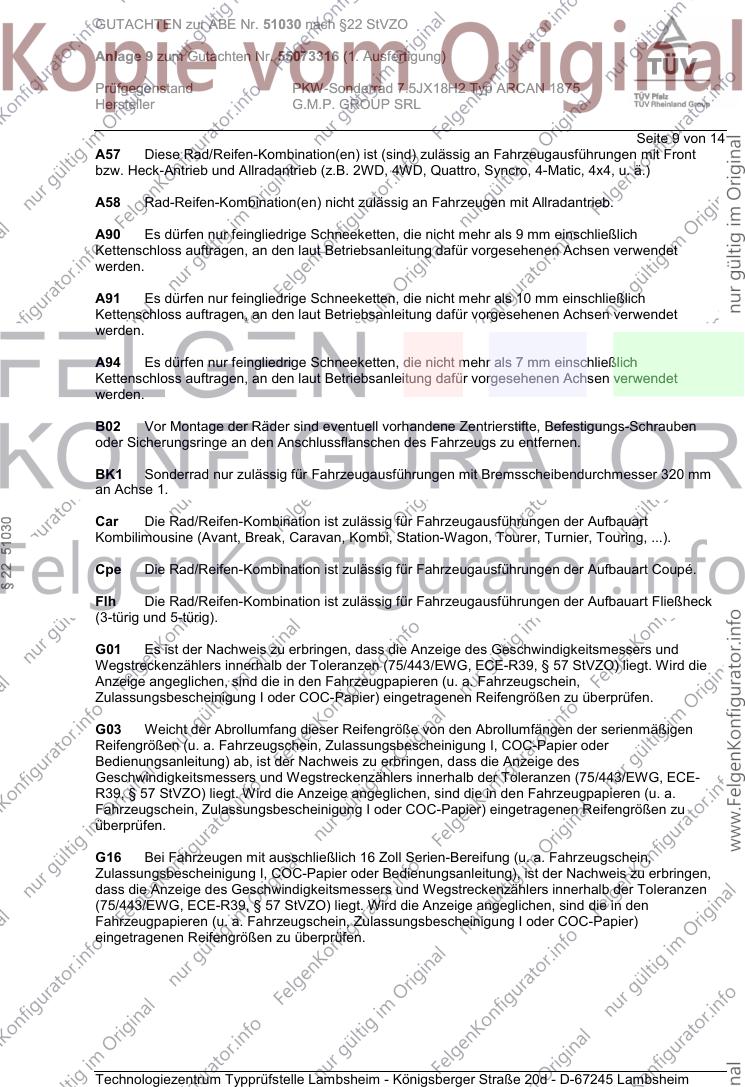

GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 9 von 14
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
BK1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

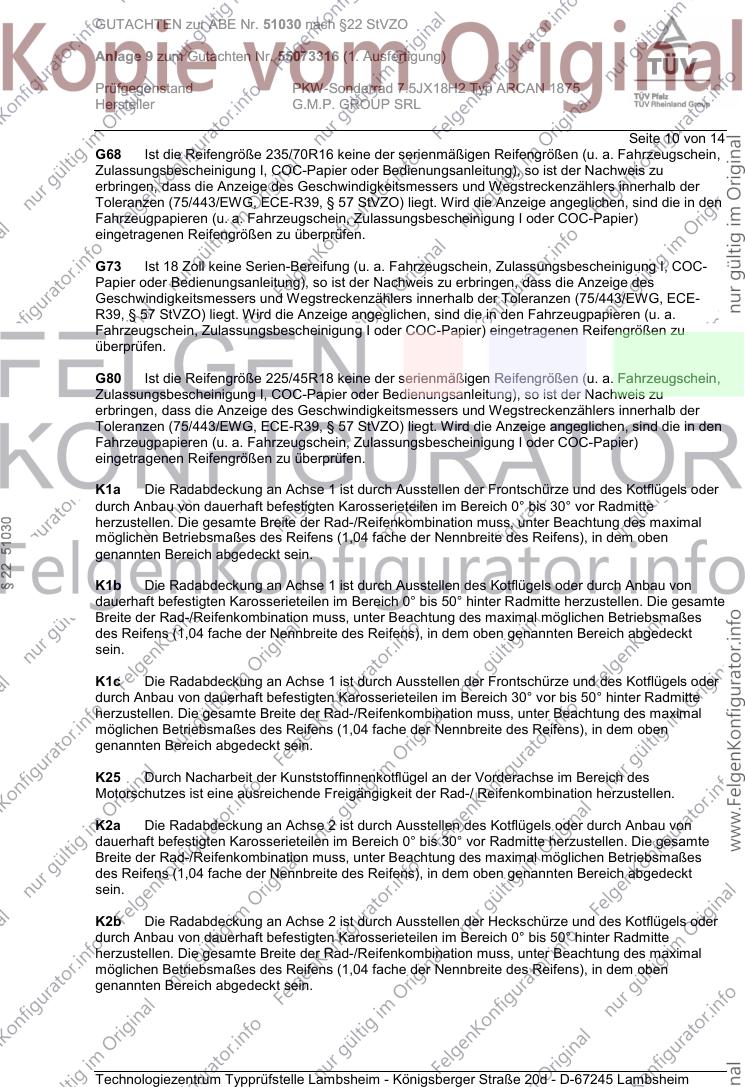

GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 10 von 14
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

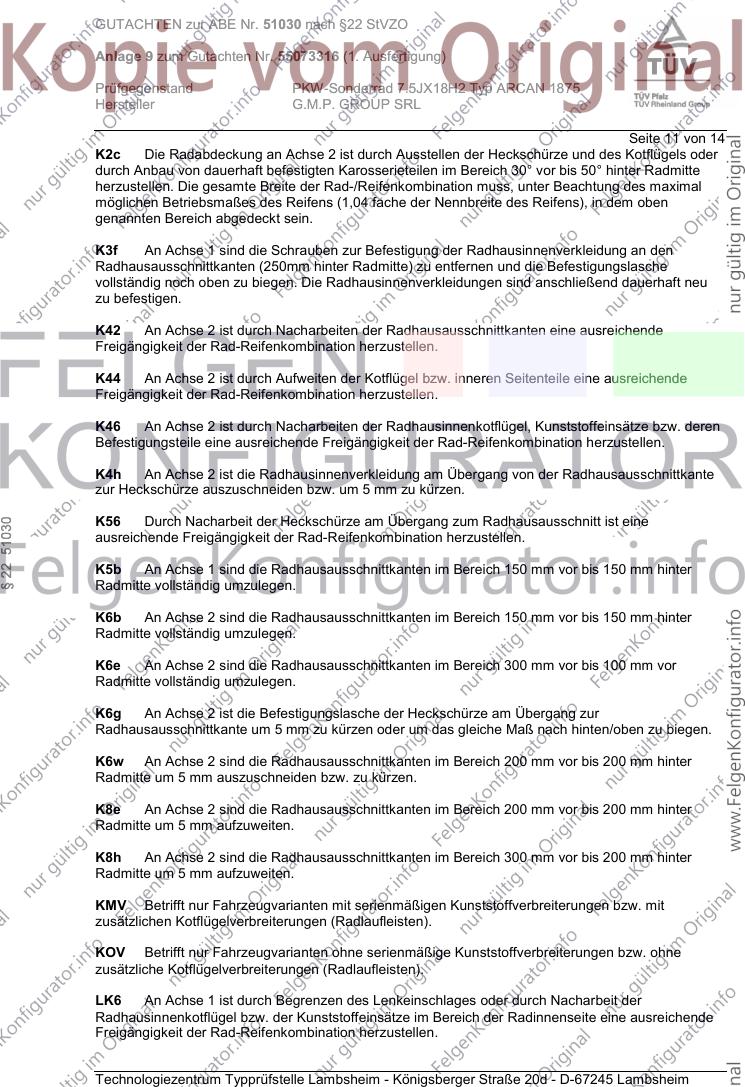

GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 11 von 14
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 12 von 14
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 13 von 14
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 14 von 14
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X68 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. Dezember 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum April 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. Dezember 2016
Coen 00261169.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 1 von 8
Auftraggeber G.M.P. GROUP SRL
Via Luigi Galvani 8-12
IT-24061 Albano Sant´Alessandro (BG)
QM Nr.:39020711504
Prüfgegenstand PKW-Sonderrad
Modell ARCAN
Typ ARCAN 1875
Radgröße 7.5JX18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PCD ARCAN 1875 PCD 5X114.3 / ohne 5/114,3/67,1 50 750 2300
5X114.3 Ring
Kennzeichnungen
KBA-Nummer 51030
Herstellerzeichen G.M.P. GROUP
Radtyp und Ausführung ARCAN 1875 (s.o)
Radgröße 7.5JX18H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALIA
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M12x1,5 Kegel 60° 130 -
S04 Serienmutter M12x1,5 Kegel 60° 110 -
S05 Serienmutter M12x1,5 Kegel 60° 125 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Hyundai
Kia
Mazda
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Grand Santa 145, 147 235/55R18 A31 A14 A21 A56
Fe 145, 147 235/60R18 A31 S05
DM
e11*2007/46*0633*..
- incl. Facelift 2016
Hyundai Santa Fe 110-147 235/55R18 A31 A14 A21 A57
DM 110-147 235/60R18 A31 S05
e11*2007/46*0633*..
- incl. Facelift 2016
Hyundai Tucson 85-136 215/55R18 A91 R37 A14 A21 A57
TLE, TLE-HME 85-136 225/50R18 A12 S04
e11*2007/46*2724*..; 85-136 225/55R18 A12
e13*2007/46*1612*.. 85-136 235/50R18 A01 A12 K1a K2b
85-136 235/55R18 A01 A12 K1a K2b
Hyundai i30 /-cw 66-105 205/45R18 V18 A12 A14 A21
FD, FDH 66-105 215/40R18 T85 T89 B42 Car Flh
e11*2001/116*0313*. 66-105 225/35R18 T83 T87 S04
e11*2001/116*0343*. 66-105 225/40R18
e11*2007/46*0225*..
Kia Optima 104-126 215/50R18 A31 A14 A21 A58
JF 104-126 225/45R18 A11 B29 Car Lim
e4*2007/46*1018*.. 104-180 235/45R18 A91 NoH S04
104-180 245/45R18 A12
Kia Sorento (III) 110-145 235/55R18 A31 A14 A21 S04
XM FL 110-145 235/60R18 A31
e11*2007/46*0634*..
Kia Sorento (IV) 136-147 235/55R18 A12 A14 A21
UM 136-147 235/60R18 A57 S04
e4*2007/46*0894*..
Kia Sportage 85-136 215/55R18 A90 R37 A14 A21 A57
QLE 85-136 225/50R18 A12 S04
e11*2007/46*3144*.. 85-136 225/55R18 A12
Kia cee'd 66-106 205/45R18 V18 A12 A14 A21
ED 66-106 215/40R18 T85 T89 B42 Car Cpe
e4*2001/116*0121*.; 66-106 225/35R18 T83 T87 Flh S04
e4*2007/46*0132*.. 66-106 225/40R18
- pro_cee'd /-SW
Mazda 3 (II) 191 225/40R18 R09 A12 A14 A21
BL 77-111 205/40R18 T82 T86 Flh Sth S02
e11*2001/116* 77-136 205/45R18 T86 T90
0262*00-09 77-136 215/40R18 T85 T89
(FIN: -JMZBL...)
Mazda 3 (III) 74-121 205/45R18 A12 A14 A21 A58
BL 74-121 215/45R18 A90 Flh Lim V18
e11*2001/116* 74-121 225/40R18 A12 S03
0262*10-.. 74-121 225/45R18 A12
ab Modell 2013
(FIN: -JMZBM...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 6 (I) 122, 191 215/45R18 R09 A12 A14 A21
GG/GY; GG1/GY1 88-122 215/40R18 T85 T89 Car Flh Lim
e1*98/14*0188*..; 88-122 225/35R18 A01 K42 T87 S02
e11*2001/116*0203*. 88-191 225/40R18 A01 K42 T88 T89
Mazda 6 (II) 88-136 205/45R18 R37 T86 T90 A12 A14 A21
GH 88-136 215/45R18 T89 T93 A58 Car Flh
e1*2001/116* 88-136 225/40R18 T88 T89 Lim S02
0448*00-13 88-136 225/45R18
Mazda 6 (III) 107-141 225/50R18 A12 A14 A21 A57
GJ, GH 107-141 235/45R18 A39 Car Lim V00
e1*2007/46*1001*.. 107-141 245/45R18 A12 V18 S03
e1*2001/116*
0448*14-..
- ab Modell 2013
- incl. Facelift 2016
Mazda CX-3 77-115 215/45R18 A91 A14 A21 A57
DJ1 77-115 215/50R18 A94 Flh S03
e1*2007/46*1335*.. 77-115 225/45R18 A90
77-115 235/45R18 A12
Mazda CX-5 110-141 225/60R18 A33 A14 A21 S03
KE, GH 110-141 235/55R18 A12
e13*2007/46*1247*..; 110-141 235/60R18 A01 A12 G01
e1*2001/116* 110-141 255/50R18 A12
0448*14-..
Mazda CX-7 120-191 235/60R18 A14 A21 A57
ER, ERE A63 OP0 S02
e11*2001/116*0308*.
e13*2007/46*1109*..
Mazda MX-5 (III) 93, 118 205/40R18 A12 A14 A21
NC1, NC1E 93, 118 215/35R18 A01 K1c S02
e11*2001/116*0202*. 93, 118 215/40R18 A01 G03 K1c
e1*2001/116*0371*.. 93, 118 225/35R18 A01 K1c K2b K42
Mazda RX8 141,151 225/45R18 A10 A14 A21 S02
SE 141-170 225/45R18 A10 M+S
e11*2001/116*0199*.
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 4 von 8
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 5 von 8
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B29 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse 1.
B42 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 280 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 6 von 8
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
OP0 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit belüfteten Scheibenbremsen an Achse1 (Dmr.= 296 mm).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 7 von 8
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 8 von 8
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. Dezember 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum Juni 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. Dezember 2016
Coen 00261170.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 1 von 6
Auftraggeber G.M.P. GROUP SRL
Via Luigi Galvani 8-12
IT-24061 Albano Sant´Alessandro (BG)
QM Nr.:39020711504
Prüfgegenstand PKW-Sonderrad
Modell ARCAN
Typ ARCAN 1875
Radgröße 7.5JX18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PCD ARCAN 1875 PCD 5X114.3 / Ø67,1 5/114,3/60,1 50 750 2300
5X114.3 / 60,1
Kennzeichnungen
KBA-Nummer 51030
Herstellerzeichen G.M.P. GROUP
Radtyp und Ausführung ARCAN 1875 (s.o)
Radgröße 7.5JX18H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALIA
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 100 28
S03 Mutter M12x1,25 Kegel 60° 90 -
S04 Schraube M12x1,5 Kegel 60° 90 28
S05 Mutter M12x1,25 Kegel 60° 140 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Suzuki
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 205/45R18 A12 A14 A21
FY 79-99,2 215/45R18 A57 Flh KMV
e4*2001/116*0106*.. 79-99,2 225/40R18 S02
Suzuki Kizashi 131 215/45R18 A91 T93 A14 A21 A57
FR 131 215/50R18 A12 Lim S05
e4*2007/46*0142*.. 131 225/45R18 A91
131 235/45R18 A12
Suzuki SX4 66-99,2 205/45R18 A12 A14 A21
EY 66-99,2 215/45R18 A58 Flh KOV
e4*2001/116*0105*..; 66-99,2 225/40R18 S02
e4*2007/46*0284*..
- ohne Radhaus-
Verbreiterungen
Suzuki SX4 66-99,2 205/45R18 A12 A14 A21
EY 66-99,2 215/45R18 A57 Flh KMV
e4*2001/116*0105*..; 66-99,2 225/40R18 S02
e4*2007/46*0284*..
- mit Radhaus-
Verbreiterungen
Suzuki SX4 79,82,88 205/45R18 A12 A14 A21
GY 79,82,88 215/45R18 A58 Flh KOV
e4*2001/116*0124*..; 79,82,88 225/40R18 S03
e4*2007/46*0291*..
- ohne Radhaus-
Verbreiterungen
Suzuki SX4 79,82,88 205/45R18 A12 A14 A21
GY 79,82,88 215/45R18 A57 Flh KMV
e4*2001/116*0124*..; 79,82,88 225/40R18 S03
e4*2007/46*0291*..
- mit Radhaus-
Verbreiterungen
Suzuki SX4 79, 88 205/45R18 A12 A14 A21
GY 79, 88 215/40R18 A58 Lim V18
e4*2001/116*0124*.. 79, 88 215/45R18 A01 G70 S03
- Limousine 79, 88 215/45R18 R59
79, 88 225/40R18
Suzuki SX4 S-Cross 82,88,103 215/45R18 A12 A14 A21
JY 82,88,103 215/50R18 A57 F16 S02
e4*2007/46* 82,88,103 225/45R18
0779*04-.. 82,88,103 235/45R18
ab Modelljahr 2017
Suzuki SX4 S-Cross 88 205/45R18 A11 A14 A21 A57
JY 88 215/45R18 A90 F16 S04
e4*2007/46* 88 225/40R18 A12
0779*00-03
Suzuki Vitara 88, 103 215/45R18 A12 A14 A21
LY 88, 103 215/50R18 A57 S04
e4*2007/46*0928*.. 88, 103 225/45R18
88, 103 235/45R18
88, 103 245/45R18 A01 G01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 3 von 6
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 4 von 6
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
F16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Fahrwerksteilen zu achten.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G70 Ist die Reifengröße 205/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R59 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/60R16
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 5 von 6
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. Dezember 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 6 von 6
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum Juni 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. Dezember 2016
Coen 00261165.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 1 von 7
Auftraggeber G.M.P. GROUP SRL
Via Luigi Galvani 8-12
IT-24061 Albano Sant´Alessandro (BG)
QM Nr.:39020711504
Prüfgegenstand PKW-Sonderrad
Modell ARCAN
Typ ARCAN 1875
Radgröße 7.5JX18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PCD ARCAN 1875 PCD 5X114.3 / Ø67,1 5/114,3/64,1 50 750 2300
5X114.3 / 64,1
Kennzeichnungen
KBA-Nummer 51030
Herstellerzeichen G.M.P. GROUP
Radtyp und Ausführung ARCAN 1875 (s.o)
Radgröße 7.5JX18H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALIA
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Honda
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Accord 103-140 225/40R18 A12 A14 A21
CL7, CL9, CN1 Sth S02
e6*2001/116*0091,
0092, 0096*..
Honda Accord 110,115 215/45R18 T89 T93 A12 A14 A21
CU1,CU3 110-132 225/40R18 T88 T92 Lim Y61 S02
e6*2001/116* 110-132 225/45R18
0113, 0115*..
Honda Accord Tourer 103-140 225/40R18 A12 A14 A21
CM1,CM2,CN2 Car S02
e6*2001/116*0093,
0094,0097*..
Honda Accord Tourer 110,115 215/45R18 T89 T93 A12 A14 A21
CW1, CW3 110-132 225/40R18 T88 T92 Car Y61 S02
e6*2001/116* 110-132 225/45R18
0120,0122*..
Honda Accord Type R 156 215/35R18 K42 K56 T84 A01 A12 A14
CH1 156 215/40R18 K42 K56 A21 S02
e11*98/14*0106*.. 156 225/35R18 K1a K2b K42 K56 T87
Honda CR-V (III) 103-122 225/60R18 A12 A14 A21
RE5, RE6, RE7 103-122 235/55R18 S02
e11*2001/116* 103-122 245/50R18
0301*00-05,
0302*00-05,
0322*00-03
Honda CR-V (IV) 88-114 225/60R18 A12 A14 A21
RE5, RE6 A57 S02
e11*2001/116*
0301*06-09,
0302*06-10
Honda CR-V (IV) 88-118 225/60R18 A12 A14 A21
RE5, RE6 A57 S02
e11*2001/116*
0301*10-,
0302*11-
ab Facelift 2015
Honda Civic 61-103 205/45R18 T86 T90 V18 A12 A14 A21
FK1, FK2, FK3 61-103 215/40R18 T85 T89 Flh S02
e11*2001/116* 61-103 225/40R18
0255*00-06,
0256*00-06,
0257*00-05
Honda Civic 73-110 205/45R18 T86 T90 A12 A14 A21
FK1, FK2, FK3 73-110 215/40R18 T85 T89 Flh S02
e11*2001/116* 73-110 225/35R18 T83 T87
0255*07-.., 73-110 225/40R18 T88
0256*07-..,
0257*06-..
- ab Modell 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic Tourer 88,104 205/45R18 T86 T90 A12 A14 A21
FK2, FK3 88,104 215/40R18 T85 T89 Car S02
e11*2001/116* 88,104 225/35R18 T83 T87
0256*11-.., 88,104 225/40R18 T88
0257*10-..
- ab Modell 2014
Honda Civic Type S/R 73-148 205/45R18 T86 T90 V18 A12 A14 A21
FN1, FN2, FN3, FN4 73-148 215/40R18 T85 T89 Flh S02
e11*2001/116* 73-148 225/40R18
0297,0306,0298,
0334*..
Honda FR-V 92,103,110 205/45R18 V18 A12 A14 A21
BE1, BE3 92,103,110 215/40R18 S02
e6*2001/116*0099*.. 92,103,110 225/40R18
e6*2001/116*0100*..
Honda FR-V 103 205/45R18 T90 V18 A12 A14 A21
BE5 103 215/40R18 T89 S02
e6*2001/116*0104*.. 103 225/40R18 T92
Honda HR-V 88, 96 215/45R18 A31 A14 A21 A58
RU 88, 96 215/50R18 A12 S02
e6*2007/46*0158*.. 88, 96 225/45R18 A31
88, 96 235/45R18 A12
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 4 von 7
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 5 von 7
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 6 von 7
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y61 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 320 mm oder größer an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. Dezember 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 7 von 7
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Juni 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. Dezember 2016
Coen 00261167.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 1 von 7
Auftraggeber G.M.P. GROUP SRL
Via Luigi Galvani 8-12
IT-24061 Albano Sant´Alessandro (BG)
QM Nr.:39020711504
Prüfgegenstand PKW-Sonderrad
Modell ARCAN
Typ ARCAN 1875
Radgröße 7.5JX18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PCD ARCAN 1875 PCD 5X114.3 / Ø67,1 5/114,3/66,1 50 750 2300
5X114.3 / 66,1
Kennzeichnungen
KBA-Nummer 51030
Herstellerzeichen G.M.P. GROUP
Radtyp und Ausführung ARCAN 1875 (s.o)
Radgröße 7.5JX18H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALIA
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 110 28
S03 Mutter M12x1,25 Kegel 60° 110 -
S04 Schraube M12x1,5 Kegel 60° 105 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Nissan
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Duster 4WD 66-92 215/50R18 A12 A14 A21
SD/SR 66-92 215/55R18 A56 KOV S02
e2*2001/116*0314*..; 66-92 225/50R18
e2*2001/116*0323*..; 66-92 235/45R18
e2*2007/46*0013*..; 66-92 235/50R18
e2*2007/46*0030*.. 66-92 245/45R18
Nissan Murano 140,188 235/60R18 A13 A14 A21 S03
Z51 140,188 235/65R18 A13
e1*2001/116*0478*.. 140,188 245/60R18 A12
140,188 255/55R18 A12
140,188 255/60R18 A12
Renault Clio (IV) R.S. 147, 162 205/40R18 T86 A12 A14 A21
R 147, 162 215/35R18 A01 K6g K8h T84 A58 Flh S04
e2*2001/116* 147, 162 225/35R18 A01 K2b K6h K6i K8m T87
0327*51-..
Renault Fluence 63-103 205/45R18 A12 A14 A21
Z 63-103 215/45R18 Sth S02
e2*2001/116*0373*..; 63-103 225/40R18
e2*2007/46*0010*.. 63-103 225/45R18
- Limousine
Renault Megane (III) 78-103 205/45R18 A11 R37 T86 T90 A14 A21 Cbo
Z 78-103 215/40R18 A33 R37 T85 T89 V18 S02
e2*2001/116*0373*..; 78-132 225/40R18 A90 T88 T89
- Cabriolet
Renault Megane (III) 63-103 205/45R18 A11 R37 T86 T90 A14 A21 Car
Z 63-103 215/40R18 A33 R37 T85 T89 V18 S02
e2*2001/116*0373*..; 63-162 225/40R18 A90
e2*2007/46*0010*..
- Grandtour
Renault Megane (III) 63-103 205/45R18 A11 R37 T86 T90 A14 A21 Cpe
Z 63-103 215/40R18 A33 R37 T85 T89 Flh V18 S02
e2*2001/116*0373*..; 63-162 225/40R18 A90
e2*2007/46*0010*..
- Fließheck
- Coupé
Renault Scénic III 63-103 215/45R18 A13 R37 T93 A14 A21 A58
JZ 63-118 225/40R18 A33 T91 T92 A60 S02
e2*2001/116*0379*.., 63-118 225/45R18 A33 T91 T95
e2*2007/46*0011*..
- Scénic / Gr. Scénic
Renault Talisman 81-147 245/45R18 A12 A14 A21
4Control A58 Car F16
RFD L04 Lim S02
e11*2007/46*2969*..
- mit Allradlenkung
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 3 von 7
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 4 von 7
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Fahrwerksteilen zu achten.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 5 von 7
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 6 von 7
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. Dezember 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51030 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55073316 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ ARCAN 1875
Hersteller G.M.P. GROUP SRL
Seite 7 von 7
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Juni 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. Dezember 2016
Coen 00261191.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
