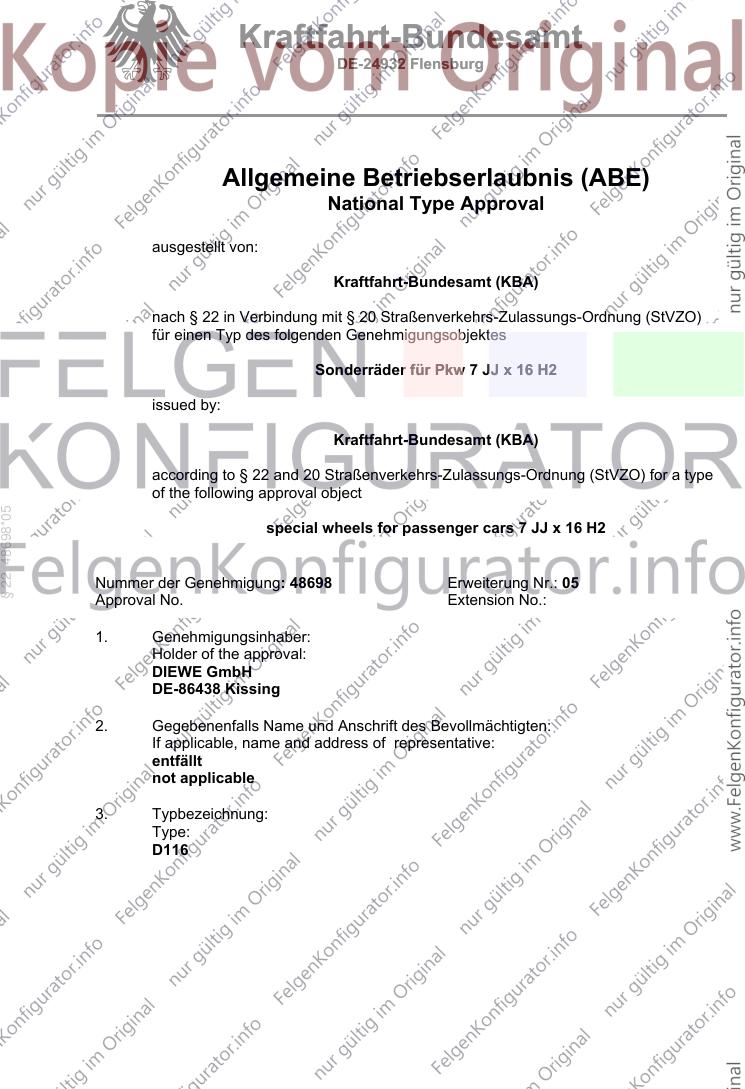

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7 JJ x 16 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 48698*05
special wheels for passenger cars 7 JJ x 16 H2

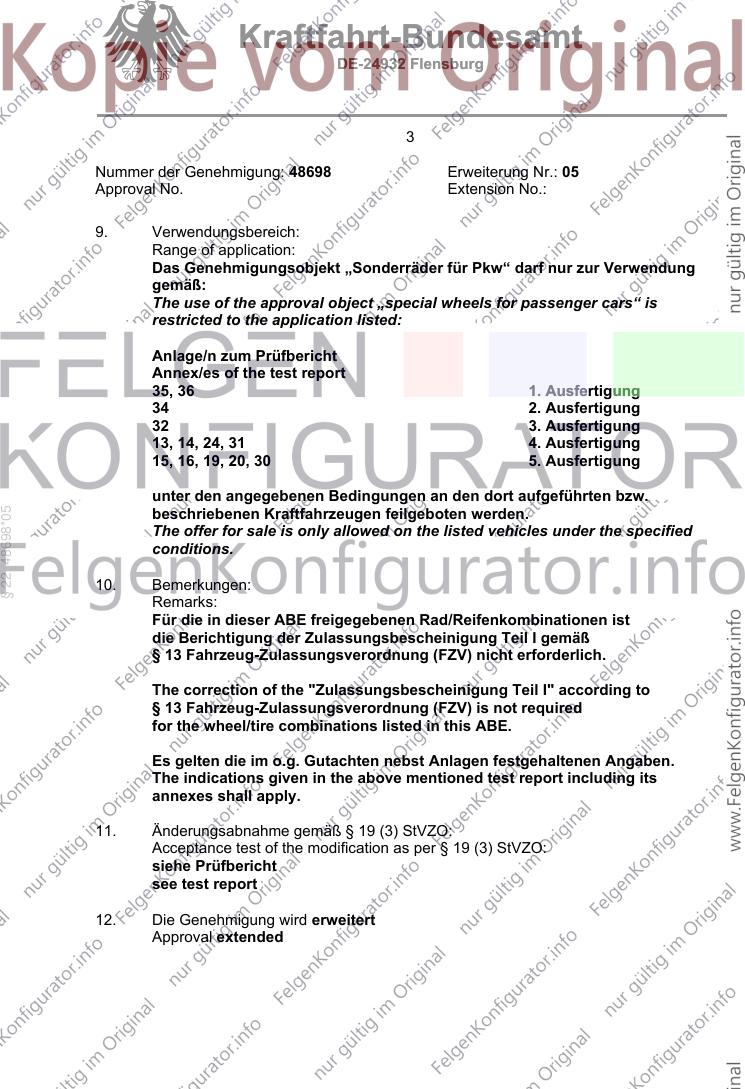

Nummer der Genehmigung: 48698 Erweiterung Nr.: 05
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
DIEWE GmbH
DE-86438 Kissing
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
D116
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 48698 Erweiterung Nr.: 05
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 48698*05
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH
DE-67245 Lambsheim
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
14.08.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55053011 (6. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 48698 Erweiterung Nr.: 05
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
35, 36 1. Ausfertigung
34 2. Ausfertigung
32 3. Ausfertigung
13, 14, 24, 31 4. Ausfertigung
15, 16, 19, 20, 30 5. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
§ 22 48698*05
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4

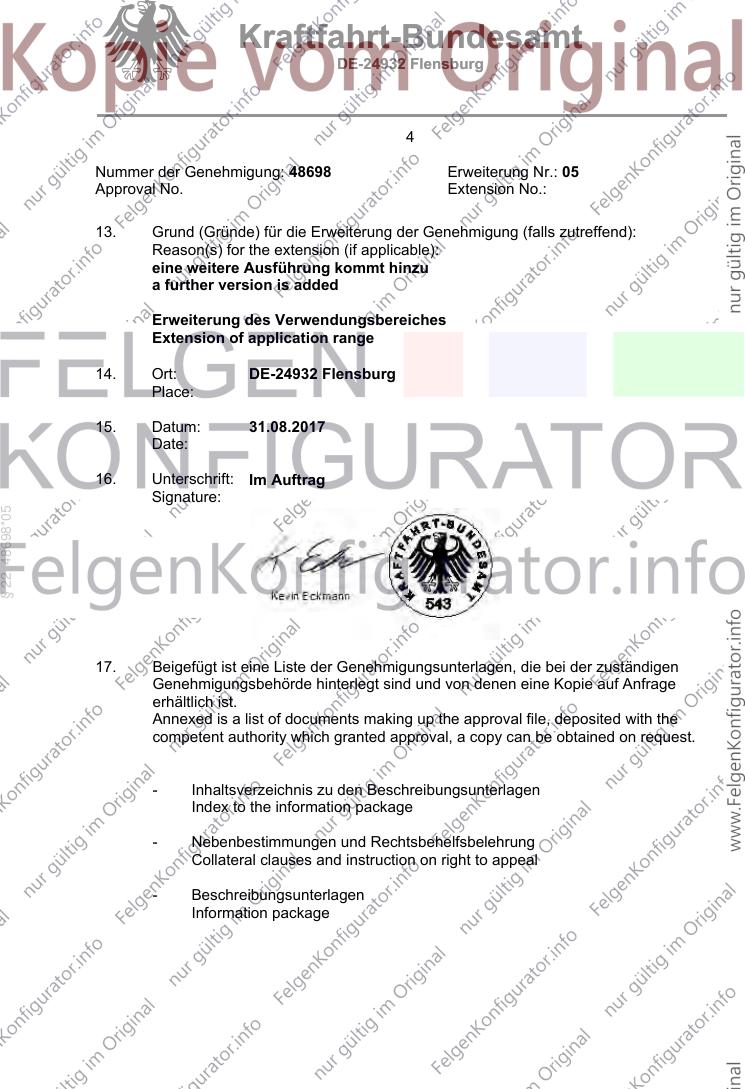

Nummer der Genehmigung: 48698 Erweiterung Nr.: 05
Approval No. Extension No.:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
eine weitere Ausführung kommt hinzu
a further version is added
Erweiterung des Verwendungsbereiches
Extension of application range
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 31.08.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 48698*05
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
Kraftfahrt-Bundesamt
DE-24932 Flensburg

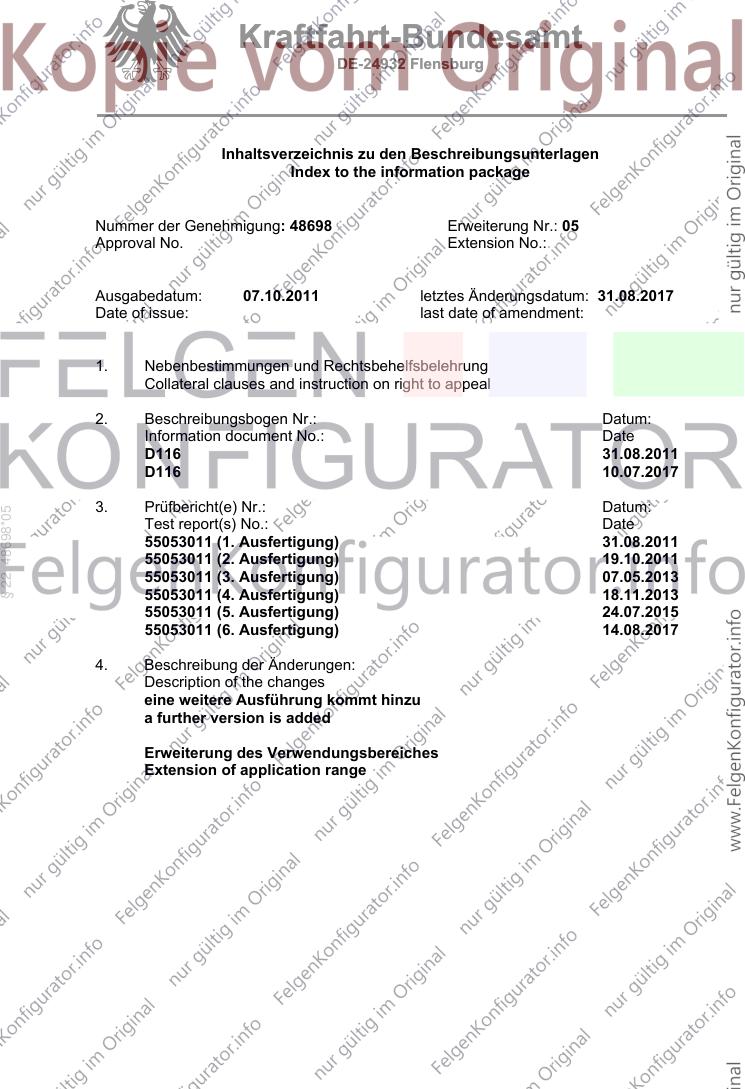

Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 48698 Erweiterung Nr.: 05
Approval No. Extension No.:
Ausgabedatum: 07.10.2011 letztes Änderungsdatum: 31.08.2017
Date of issue: last date of amendment:
1. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
2. Beschreibungsbogen Nr.: Datum:
Information document No.: Date
D116 31.08.2011
D116 10.07.2017
3. Prüfbericht(e) Nr.: Datum:
§ 22 48698*05
Test report(s) No.: Date
55053011 (1. Ausfertigung) 31.08.2011
55053011 (2. Ausfertigung) 19.10.2011
55053011 (3. Ausfertigung) 07.05.2013
55053011 (4. Ausfertigung) 18.11.2013
55053011 (5. Ausfertigung) 24.07.2015
55053011 (6. Ausfertigung) 14.08.2017
4. Beschreibung der Änderungen:
Description of the changes
eine weitere Ausführung kommt hinzu
a further version is added
Erweiterung des Verwendungsbereiches
Extension of application range
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 48698*05
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 48698
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
§ 22 48698*05
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2

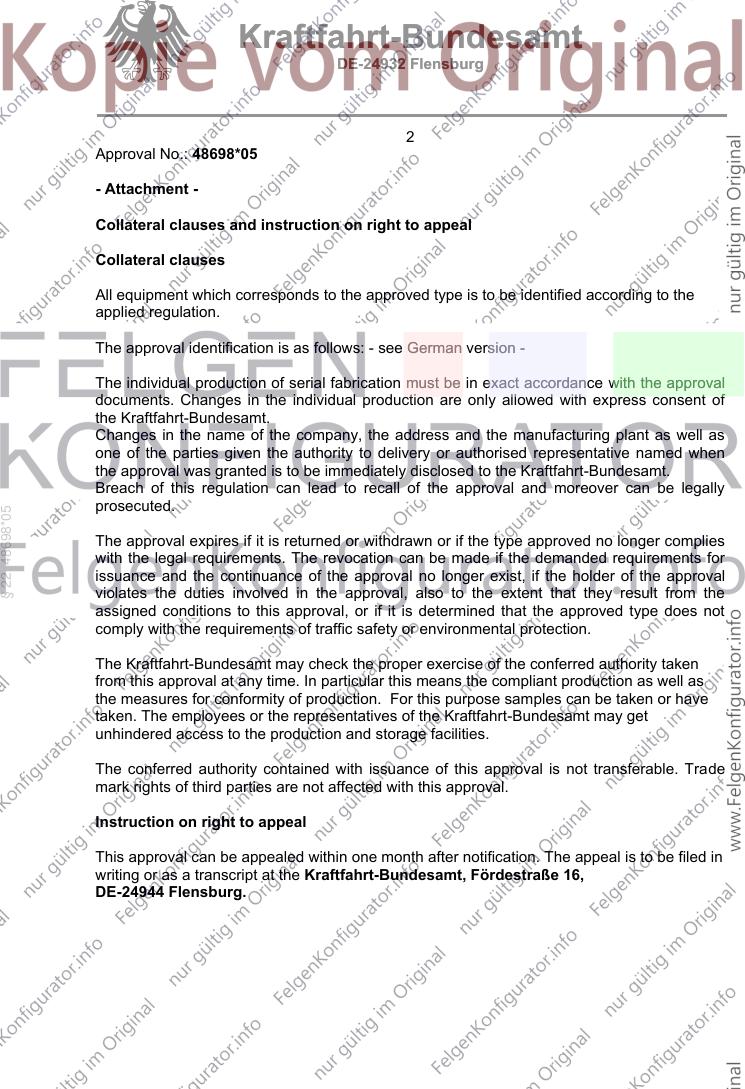

Approval No.: 48698*05
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
§ 22 48698*05
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.

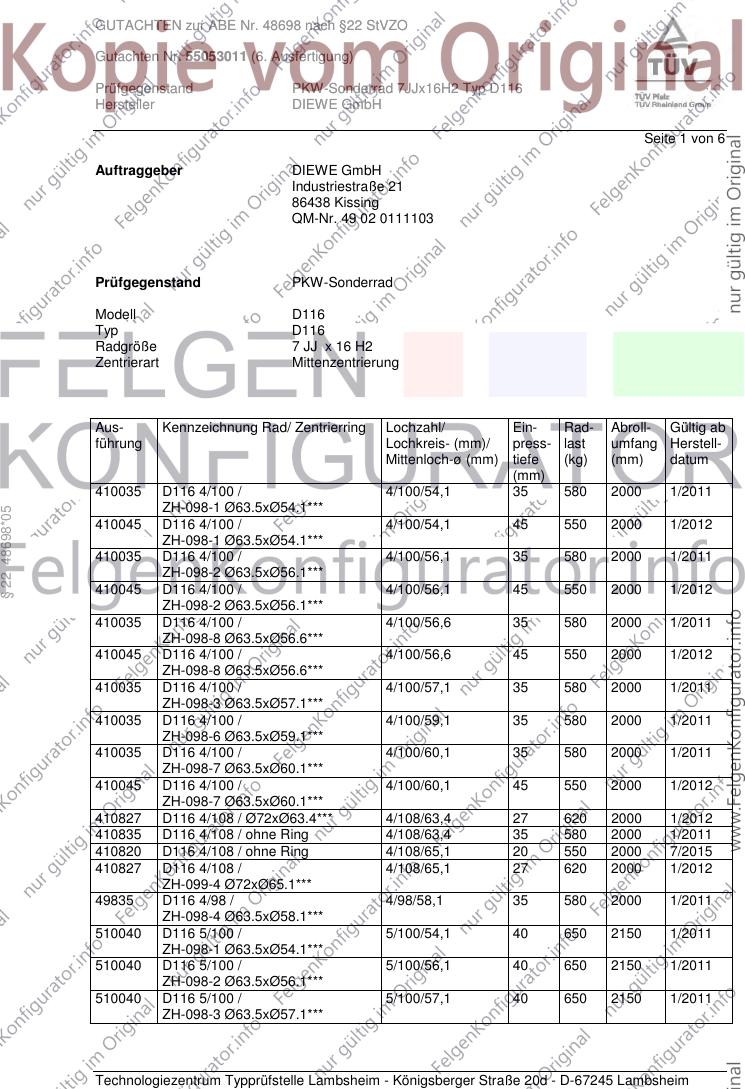

GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Gutachten Nr. 55053011 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 1 von 6
Auftraggeber DIEWE GmbH
Industriestraße 21
86438 Kissing
QM-Nr. 49 02 0111103
Prüfgegenstand PKW-Sonderrad
Modell D116
Typ D116
Radgröße 7 JJ x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- (mm)/ press- last umfang Herstell-
Mittenloch-ø (mm) tiefe (kg) (mm) datum
(mm)
410035 D116 4/100 / 4/100/54,1 35 580 2000 1/2011
ZH-098-1 Ø63.5xØ54.1***
§ 22 48698*05
410045 D116 4/100 / 4/100/54,1 45 550 2000 1/2012
ZH-098-1 Ø63.5xØ54.1***
410035 D116 4/100 / 4/100/56,1 35 580 2000 1/2011
ZH-098-2 Ø63.5xØ56.1***
410045 D116 4/100 / 4/100/56,1 45 550 2000 1/2012
ZH-098-2 Ø63.5xØ56.1***
410035 D116 4/100 / 4/100/56,6 35 580 2000 1/2011
ZH-098-8 Ø63.5xØ56.6***
410045 D116 4/100 / 4/100/56,6 45 550 2000 1/2012
ZH-098-8 Ø63.5xØ56.6***
410035 D116 4/100 / 4/100/57,1 35 580 2000 1/2011
ZH-098-3 Ø63.5xØ57.1***
410035 D116 4/100 / 4/100/59,1 35 580 2000 1/2011
ZH-098-6 Ø63.5xØ59.1***
410035 D116 4/100 / 4/100/60,1 35 580 2000 1/2011
ZH-098-7 Ø63.5xØ60.1***
410045 D116 4/100 / 4/100/60,1 45 550 2000 1/2012
ZH-098-7 Ø63.5xØ60.1***
410827 D116 4/108 / Ø72xØ63.4*** 4/108/63,4 27 620 2000 1/2012
410835 D116 4/108 / ohne Ring 4/108/63,4 35 580 2000 1/2011
410820 D116 4/108 / ohne Ring 4/108/65,1 20 550 2000 7/2015
410827 D116 4/108 / 4/108/65,1 27 620 2000 1/2012
ZH-099-4 Ø72xØ65.1***
49835 D116 4/98 / 4/98/58,1 35 580 2000 1/2011
ZH-098-4 Ø63.5xØ58.1***
510040 D116 5/100 / 5/100/54,1 40 650 2150 1/2011
ZH-098-1 Ø63.5xØ54.1***
510040 D116 5/100 / 5/100/56,1 40 650 2150 1/2011
ZH-098-2 Ø63.5xØ56.1***
510040 D116 5/100 / 5/100/57,1 40 650 2150 1/2011
ZH-098-3 Ø63.5xØ57.1***

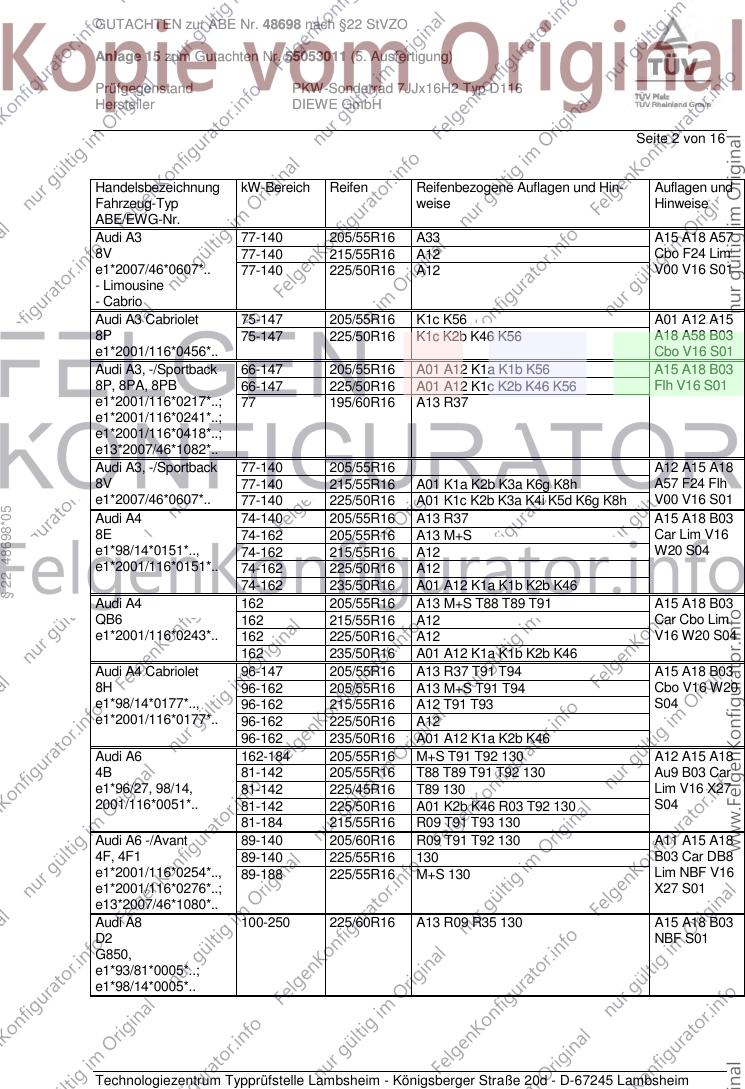

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

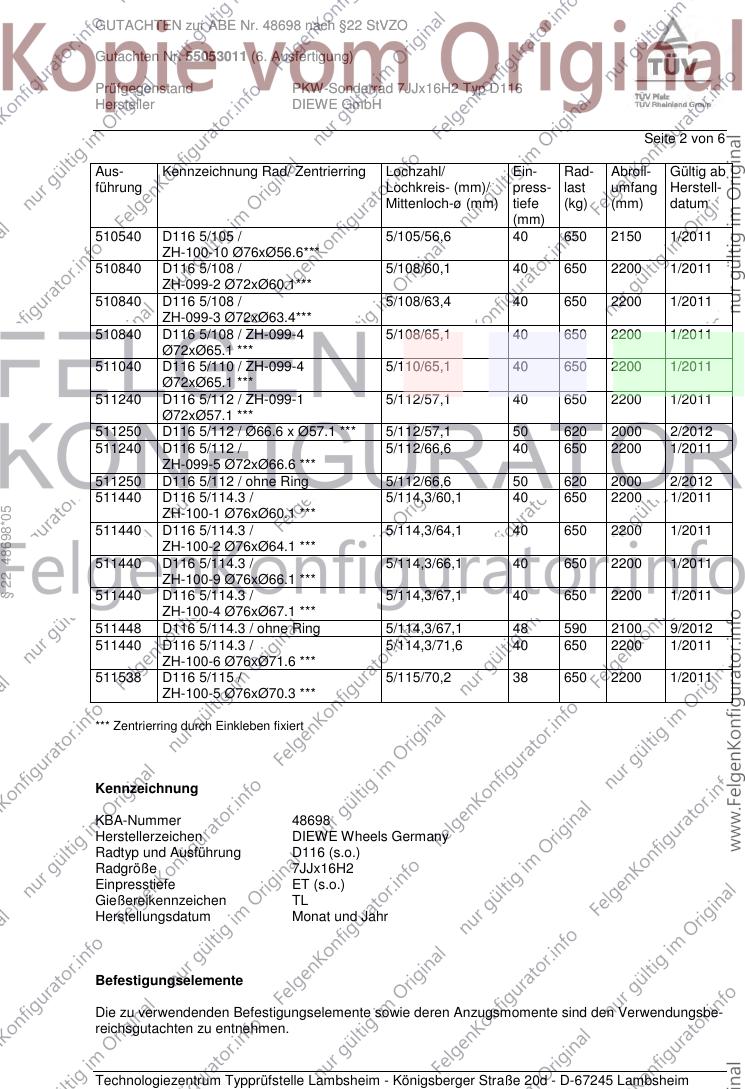

GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Gutachten Nr. 55053011 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 2 von 6
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- (mm)/ press- last umfang Herstell-
Mittenloch-ø (mm) tiefe (kg) (mm) datum
(mm)
510540 D116 5/105 / 5/105/56,6 40 650 2150 1/2011
ZH-100-10 Ø76xØ56.6***
510840 D116 5/108 / 5/108/60,1 40 650 2200 1/2011
ZH-099-2 Ø72xØ60.1***
510840 D116 5/108 / 5/108/63,4 40 650 2200 1/2011
ZH-099-3 Ø72xØ63.4***
510840 D116 5/108 / ZH-099-4 5/108/65,1 40 650 2200 1/2011
Ø72xØ65.1 ***
511040 D116 5/110 / ZH-099-4 5/110/65,1 40 650 2200 1/2011
Ø72xØ65.1 ***
511240 D116 5/112 / ZH-099-1 5/112/57,1 40 650 2200 1/2011
Ø72xØ57.1 ***
511250 D116 5/112 / Ø66.6 x Ø57.1 *** 5/112/57,1 50 620 2000 2/2012
511240 D116 5/112 / 5/112/66,6 40 650 2200 1/2011
ZH-099-5 Ø72xØ66.6 ***
511250 D116 5/112 / ohne Ring 5/112/66,6 50 620 2000 2/2012
511440 D116 5/114.3 / 5/114,3/60,1 40 650 2200 1/2011
§ 22 48698*05
ZH-100-1 Ø76xØ60.1 ***
511440 D116 5/114.3 / 5/114,3/64,1 40 650 2200 1/2011
ZH-100-2 Ø76xØ64.1 ***
511440 D116 5/114.3 / 5/114,3/66,1 40 650 2200 1/2011
ZH-100-9 Ø76xØ66.1 ***
511440 D116 5/114.3 / 5/114,3/67,1 40 650 2200 1/2011
ZH-100-4 Ø76xØ67.1 ***
511448 D116 5/114.3 / ohne Ring 5/114,3/67,1 48 590 2100 9/2012
511440 D116 5/114.3 / 5/114,3/71,6 40 650 2200 1/2011
ZH-100-6 Ø76xØ71.6 ***
511538 D116 5/115 / 5/115/70,2 38 650 2200 1/2011
ZH-100-5 Ø76xØ70.3 ***
*** Zentrierring durch Einkleben fixiert
Kennzeichnung
KBA-Nummer 48698
Herstellerzeichen DIEWE Wheels Germany
Radtyp und Ausführung D116 (s.o.)
Radgröße 7JJx16H2
Einpresstiefe ET (s.o.)
Gießereikennzeichen TL
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den Verwendungsbe-
reichsgutachten zu entnehmen.

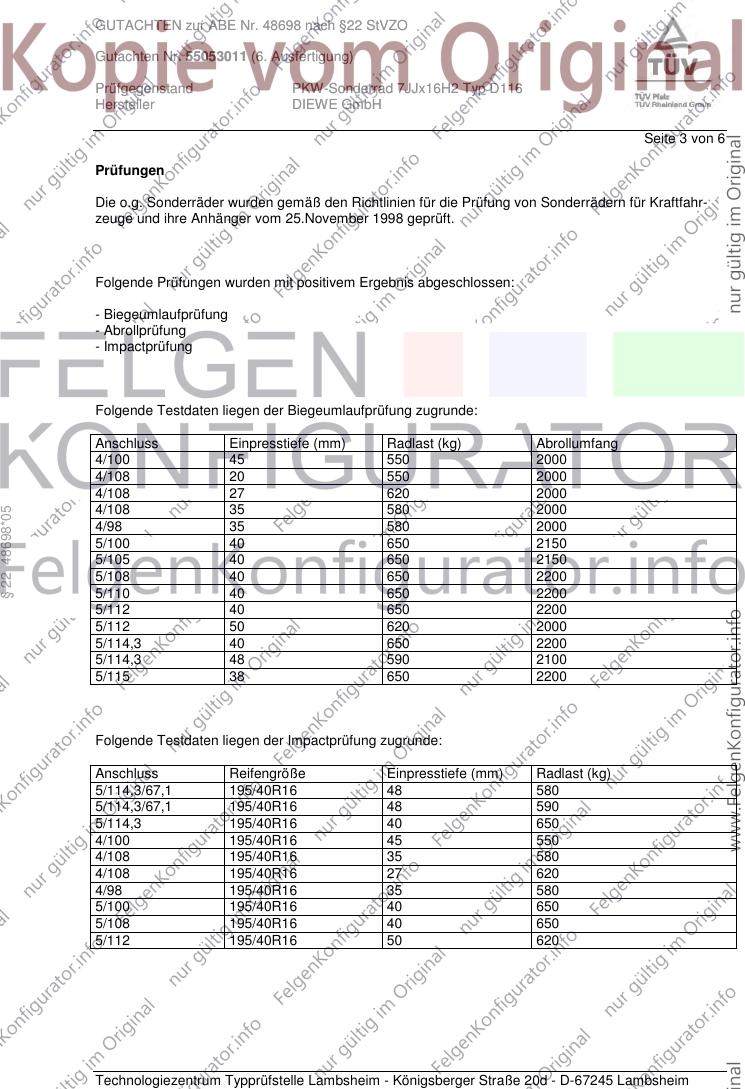

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Gutachten Nr. 55053011 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 3 von 6
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahr-
zeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluss Einpresstiefe (mm) Radlast (kg) Abrollumfang
4/100 45 550 2000
4/108 20 550 2000
4/108 27 620 2000
4/108 35 580 2000
§ 22 48698*05
4/98 35 580 2000
5/100 40 650 2150
5/105 40 650 2150
5/108 40 650 2200
5/110 40 650 2200
5/112 40 650 2200
5/112 50 620 2000
5/114,3 40 650 2200
5/114,3 48 590 2100
5/115 38 650 2200
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluss Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3/67,1 195/40R16 48 580
5/114,3/67,1 195/40R16 48 590
5/114,3 195/40R16 40 650
4/100 195/40R16 45 550
4/108 195/40R16 35 580
4/108 195/40R16 27 620
4/98 195/40R16 35 580
5/100 195/40R16 40 650
5/108 195/40R16 40 650
5/112 195/40R16 50 620
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

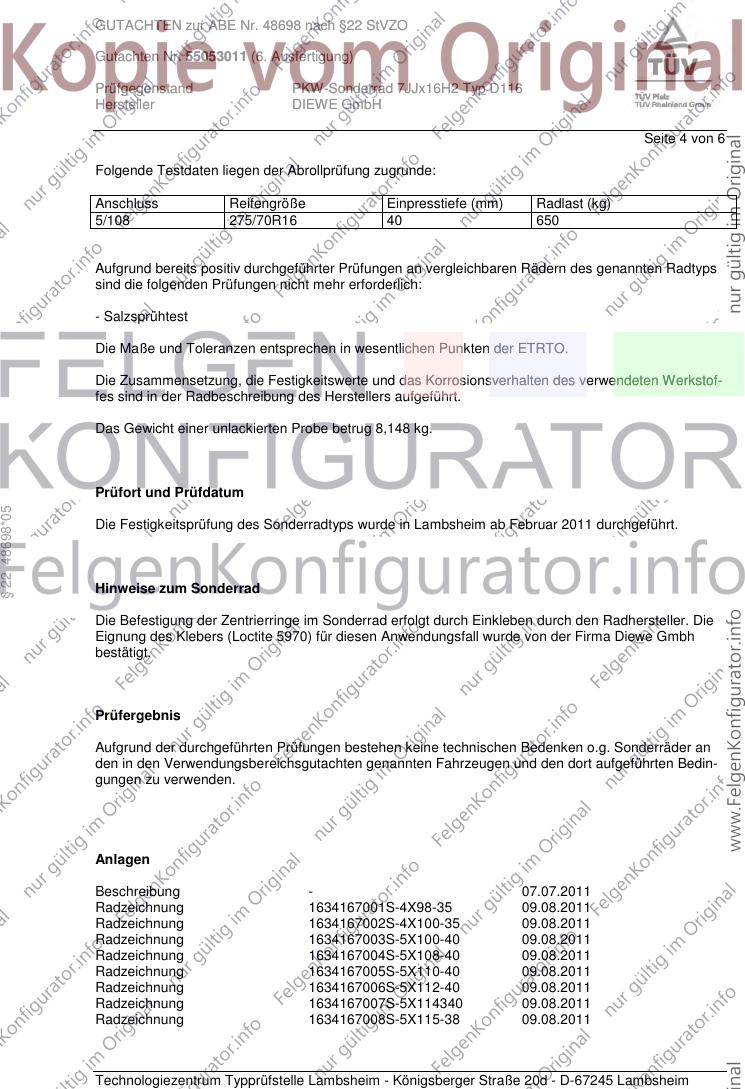

GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Gutachten Nr. 55053011 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 4 von 6
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluss Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108 275/70R16 40 650
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstof-
fes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 8,148 kg.
Prüfort und Prüfdatum
§ 22 48698*05
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim ab Februar 2011 durchgeführt.
Hinweise zum Sonderrad
Die Befestigung der Zentrierringe im Sonderrad erfolgt durch Einkleben durch den Radhersteller. Die
Eignung des Klebers (Loctite 5970) für diesen Anwendungsfall wurde von der Firma Diewe Gmbh
bestätigt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedin-
gungen zu verwenden.
Anlagen
Beschreibung - 07.07.2011
Radzeichnung 1634167001S-4X98-35 09.08.2011
Radzeichnung 1634167002S-4X100-35 09.08.2011
Radzeichnung 1634167003S-5X100-40 09.08.2011
Radzeichnung 1634167004S-5X108-40 09.08.2011
Radzeichnung 1634167005S-5X110-40 09.08.2011
Radzeichnung 1634167006S-5X112-40 09.08.2011
Radzeichnung 1634167007S-5X114340 09.08.2011
Radzeichnung 1634167008S-5X115-38 09.08.2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Gutachten Nr. 55053011 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 5 von 6

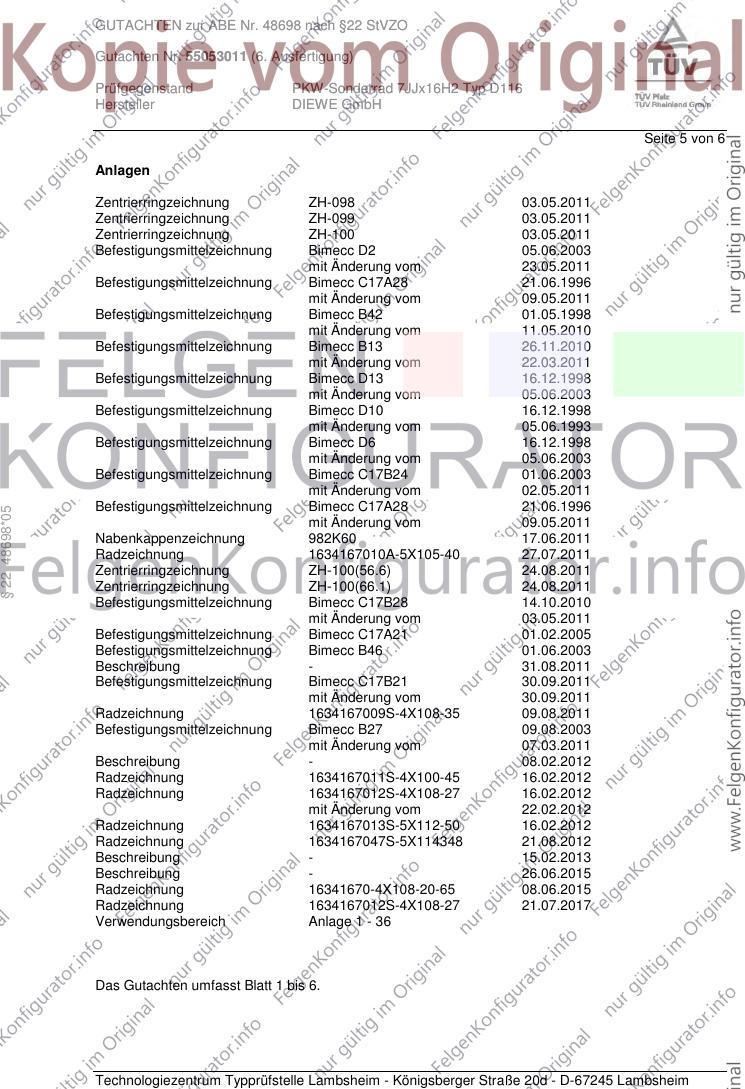

Anlagen
Zentrierringzeichnung ZH-098 03.05.2011
Zentrierringzeichnung ZH-099 03.05.2011
Zentrierringzeichnung ZH-100 03.05.2011
Befestigungsmittelzeichnung Bimecc D2 05.06.2003
mit Änderung vom 23.05.2011
Befestigungsmittelzeichnung Bimecc C17A28 21.06.1996
mit Änderung vom 09.05.2011
Befestigungsmittelzeichnung Bimecc B42 01.05.1998
mit Änderung vom 11.05.2010
Befestigungsmittelzeichnung Bimecc B13 26.11.2010
mit Änderung vom 22.03.2011
Befestigungsmittelzeichnung Bimecc D13 16.12.1998
mit Änderung vom 05.06.2003
Befestigungsmittelzeichnung Bimecc D10 16.12.1998
mit Änderung vom 05.06.1993
Befestigungsmittelzeichnung Bimecc D6 16.12.1998
mit Änderung vom 05.06.2003
Befestigungsmittelzeichnung Bimecc C17B24 01.06.2003
mit Änderung vom 02.05.2011
Befestigungsmittelzeichnung Bimecc C17A28 21.06.1996
§ 22 48698*05
mit Änderung vom 09.05.2011
Nabenkappenzeichnung 982K60 17.06.2011
Radzeichnung 1634167010A-5X105-40 27.07.2011
Zentrierringzeichnung ZH-100(56.6) 24.08.2011
Zentrierringzeichnung ZH-100(66.1) 24.08.2011
Befestigungsmittelzeichnung Bimecc C17B28 14.10.2010
mit Änderung vom 03.05.2011
Befestigungsmittelzeichnung Bimecc C17A21 01.02.2005
Befestigungsmittelzeichnung Bimecc B46 01.06.2003
Beschreibung - 31.08.2011
Befestigungsmittelzeichnung Bimecc C17B21 30.09.2011
mit Änderung vom 30.09.2011
Radzeichnung 1634167009S-4X108-35 09.08.2011
Befestigungsmittelzeichnung Bimecc B27 09.08.2003
mit Änderung vom 07.03.2011
Beschreibung - 08.02.2012
Radzeichnung 1634167011S-4X100-45 16.02.2012
Radzeichnung 1634167012S-4X108-27 16.02.2012
mit Änderung vom 22.02.2012
Radzeichnung 1634167013S-5X112-50 16.02.2012
Radzeichnung 1634167047S-5X114348 21.08.2012
Beschreibung - 15.02.2013
Beschreibung - 26.06.2015
Radzeichnung 16341670-4X108-20-65 08.06.2015
Radzeichnung 1634167012S-4X108-27 21.07.2017
Verwendungsbereich Anlage 1 - 36
Das Gutachten umfasst Blatt 1 bis 6.

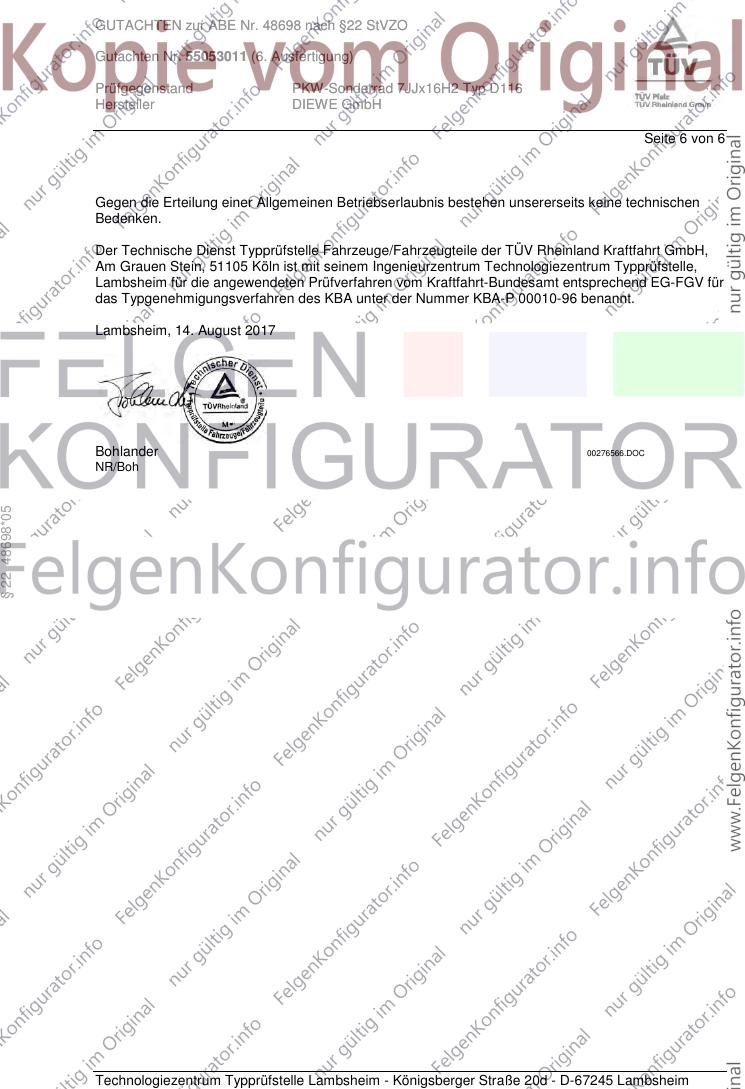

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Gutachten Nr. 55053011 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 6 von 6
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. August 2017
Bohlander 00276566.DOC
NR/Boh
§ 22 48698*05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55053011 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 1 von 16
Auftraggeber DIEWE GmbH
Industriestraße 21
86438 Kissing
QM-Nr. 49 02 0111103
Prüfgegenstand PKW-Sonderrad
Modell D116
Typ D116
Radgröße 7JJx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
511240 D116 5/112 / 5/112/57,1 40 650 2200
ZH-099-1 Ø72xØ57.1 ***
*** Zentrierring durch Einkleben fixiert
§ 22 48698*05
Kennzeichnungen
KBA-Nummer 48698
Herstellerzeichen DIEWE Wheels Germany
Radtyp und Ausführung D116 (s.o.)
Radgröße 7JJx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28,3
S02 Schraube M14x1,5 Kegel 60° 140 28,3
S03 Schraube M14x1,5 Kegel 60° 170 28,3
S04 Schraube M14x1,5 Kegel 60° 120 25
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55053011 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 205/55R16 A33 A15 A18 A57
8V 77-140 215/55R16 A12 Cbo F24 Lim
e1*2007/46*0607*.. 77-140 225/50R16 A12 V00 V16 S01
- Limousine
- Cabrio
Audi A3 Cabriolet 75-147 205/55R16 K1c K56 A01 A12 A15
8P 75-147 225/50R16 K1c K2b K46 K56 A18 A58 B03
e1*2001/116*0456*.. Cbo V16 S01
Audi A3, -/Sportback 66-147 205/55R16 A01 A12 K1a K1b K56 A15 A18 B03
8P, 8PA, 8PB 66-147 225/50R16 A01 A12 K1c K2b K46 K56 Flh V16 S01
e1*2001/116*0217*..; 77 195/60R16 A13 R37
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 205/55R16 A12 A15 A18
8V 77-140 215/55R16 A01 K1a K2b K3a K6g K8h A57 F24 Flh
e1*2007/46*0607*.. 77-140 225/50R16 A01 K1c K2b K3a K4i K5d K6g K8h V00 V16 S01
§ 22 48698*05
Audi A4 74-140 205/55R16 A13 R37 A15 A18 B03
8E 74-162 205/55R16 A13 M+S Car Lim V16
e1*98/14*0151*.., 74-162 215/55R16 A12 W20 S04
e1*2001/116*0151*.. 74-162 225/50R16 A12
74-162 235/50R16 A01 A12 K1a K1b K2b K46
Audi A4 162 205/55R16 A13 M+S T88 T89 T91 A15 A18 B03
QB6 162 215/55R16 A12 Car Cbo Lim
e1*2001/116*0243*.. 162 225/50R16 A12 V16 W20 S04
162 235/50R16 A01 A12 K1a K1b K2b K46
Audi A4 Cabriolet 96-147 205/55R16 A13 R37 T91 T94 A15 A18 B03
8H 96-162 205/55R16 A13 M+S T91 T94 Cbo V16 W20
e1*98/14*0177*.., 96-162 215/55R16 A12 T91 T93 S04
e1*2001/116*0177*.. 96-162 225/50R16 A12
96-162 235/50R16 A01 A12 K1a K2b K46
Audi A6 162-184 205/55R16 M+S T91 T92 130 A12 A15 A18
4B 81-142 205/55R16 T88 T89 T91 T92 130 Au9 B03 Car
e1*96/27, 98/14, 81-142 225/45R16 T89 130 Lim V16 X27
2001/116*0051*.. 81-142 225/50R16 A01 K2b K46 R03 T92 130 S04
81-184 215/55R16 R09 T91 T93 130
Audi A6 -/Avant 89-140 205/60R16 R09 T91 T92 130 A11 A15 A18
4F, 4F1 89-140 225/55R16 130 B03 Car DB8
e1*2001/116*0254*.., 89-188 225/55R16 M+S 130 Lim NBF V16
e1*2001/116*0276*..; X27 S01
e13*2007/46*1080*..
Audi A8 100-250 225/60R16 A13 R09 R35 130 A15 A18 B03
D2 NBF S01
G850,
e1*93/81*0005*..;
e1*98/14*0005*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55053011 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi Q3 88-162 215/60R16 A12 A15 A18
8U, 8U1 88-162 215/65R16 A57 S02
e1*2007/46*0591*..; 88-162 225/60R16
e13*2007/46*1163*.. 88-162 235/60R16
88-162 245/55R16
Audi Q3 88-162 215/60R16 A12 A15 A18
8U, 8U1 88-162 215/65R16 A57 KMV S02
e1*2007/46*0591*..; 88-162 225/60R16
e13*2007/46*1163*.. 88-162 235/60R16
- mit Radhaus- 88-162 245/55R16
Verbreiterungen
Audi TT 118-155 225/55R16 K46 K56 M+S A01 A12 A15
8J A18 A57 B03
e1*2001/116* Cbo Cpe S01
0369*00-16;
0374*00-01;
0375*00
Ford Galaxy (I) 66-128 205/55R16 R37 R50 T91 T94 130 A01 A12 A15
WGR 66-150 205/55R16 M+S R50 T91 T94 130 A18 K56 V16
§ 22 48698*05
e1*93/81,95/54, 66-150 215/55R16 K2b K46 R35 T91 T93 T95 130 S03
2001/116*0024*.. 66-150 225/50R16 K1a K2c K42 K46 T92 T93 130
66-150 235/50R16 K1c K2c K42 K46 130
66-150 245/45R16 K1c K2c K42 K46 R70 T94 130
Seat Alhambra 66-128 205/55R16 R37 R50 T91 T94 130 A01 A12 A15
7MS 66-150 205/55R16 M+S R50 T91 T94 130 A18 K56 V16
e1*95/54, 98/14, 66-150 215/55R16 K2b K46 T91 T93 T95 T97 130 S03
2001/116*0036*.. 66-150 225/50R16 K1a K2c K42 K46 T92 T93 130
66-150 235/50R16 K1c K2c K42 K46 T95 130
66-150 245/45R16 K1c K2c K42 K46 R70 T94 130
Seat Alhambra 85-162 205/60R16 A13 T96 130 A15 A18 A57
7N 85-162 215/55R16 A12 T93 T97 130 V16 S02
e1*2007/46*0402*..; 85-162 215/60R16 A12 T95 T99 130
e1*2007/46*0435*.. 85-162 225/55R16 A12 T94 T95 130
- incl- Facelift 2015 85-162 235/50R16 A12 T95 130
85-162 245/50R16 A01 A12 K2b 130
Seat Altea / Toledo 63-155 205/55R16 K1c A01 A12 A15
5P, 5PN 63-155 225/50R16 K1c K2b K46 K56 A18 A60 Flh
e9*2001/116*0050*..; KOV SeF Sth
e9*2007/46*0012*.. V16 S01
Seat Ateca 85, 110 215/60R16 A13 A15 A18 A58
5FP 85, 110 215/65R16 A01 A12 G01 F23 S02
e9*2007/46*6394*.. 85, 110 225/55R16 A13
- Frontantrieb 85, 110 225/60R16 A12
85, 110 235/60R16 A01 A12 G01
85, 110 245/55R16 A01 A12 K1c K2b
Seat Ateca 4drive 110, 140 215/60R16 A13 A15 A18 A56
5FP 110, 140 215/65R16 A12 F24 S02
e9*2007/46*6394*.. 110, 140 225/60R16 A12
110, 140 235/60R16 A01 A12 K2b
110, 140 245/55R16 A01 A12 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55053011 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.

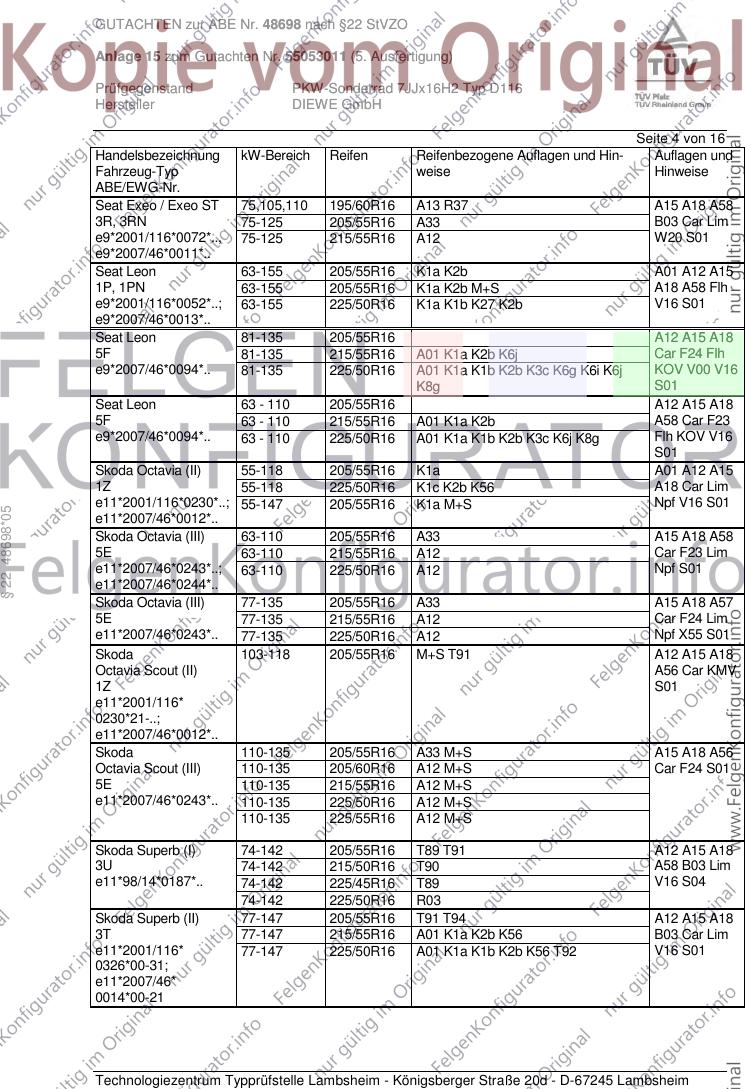

Seat Exeo / Exeo ST 75,105,110 195/60R16 A13 R37 A15 A18 A58
3R, 3RN 75-125 205/55R16 A33 B03 Car Lim
e9*2001/116*0072*.., 75-125 215/55R16 A12 W20 S01
e9*2007/46*0011*..
Seat Leon 63-155 205/55R16 K1a K2b A01 A12 A15
1P, 1PN 63-155 205/55R16 K1a K2b M+S A18 A58 Flh
e9*2001/116*0052*..; 63-155 225/50R16 K1a K1b K27 K2b V16 S01
e9*2007/46*0013*..
Seat Leon 81-135 205/55R16 A12 A15 A18
5F 81-135 215/55R16 A01 K1a K2b K6j Car F24 Flh
e9*2007/46*0094*.. 81-135 225/50R16 A01 K1a K1b K2b K3c K6g K6i K6j KOV V00 V16
K8g S01
Seat Leon 63 - 110 205/55R16 A12 A15 A18
5F 63 - 110 215/55R16 A01 K1a K2b A58 Car F23
e9*2007/46*0094*.. 63 - 110 225/50R16 A01 K1a K1b K2b K3c K6j K8g Flh KOV V16
S01
Skoda Octavia (II) 55-118 205/55R16 K1a A01 A12 A15
1Z 55-118 225/50R16 K1c K2b K56 A18 Car Lim
e11*2001/116*0230*..; 55-147 205/55R16 K1a M+S Npf V16 S01
§ 22 48698*05
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 205/55R16 A33 A15 A18 A58
5E 63-110 215/55R16 A12 Car F23 Lim
e11*2007/46*0243*..; 63-110 225/50R16 A12 Npf S01
e11*2007/46*0244*..
Skoda Octavia (III) 77-135 205/55R16 A33 A15 A18 A57
5E 77-135 215/55R16 A12 Car F24 Lim
e11*2007/46*0243*.. 77-135 225/50R16 A12 Npf X55 S01
Skoda 103-118 205/55R16 M+S T91 A12 A15 A18
Octavia Scout (II) A56 Car KMV
1Z S01
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda 110-135 205/55R16 A33 M+S A15 A18 A56
Octavia Scout (III) 110-135 205/60R16 A12 M+S Car F24 S01
5E 110-135 215/55R16 A12 M+S
e11*2007/46*0243*.. 110-135 225/50R16 A12 M+S
110-135 225/55R16 A12 M+S
Skoda Superb (I) 74-142 205/55R16 T89 T91 A12 A15 A18
3U 74-142 215/50R16 T90 A58 B03 Lim
e11*98/14*0187*.. 74-142 225/45R16 T89 V16 S04
74-142 225/50R16 R03
Skoda Superb (II) 77-147 205/55R16 T91 T94 A12 A15 A18
3T 77-147 215/55R16 A01 K1a K2b K56 B03 Car Lim
e11*2001/116* 77-147 225/50R16 A01 K1a K1b K2b K56 T92 V16 S01
0326*00-31;
e11*2007/46*
0014*00-21

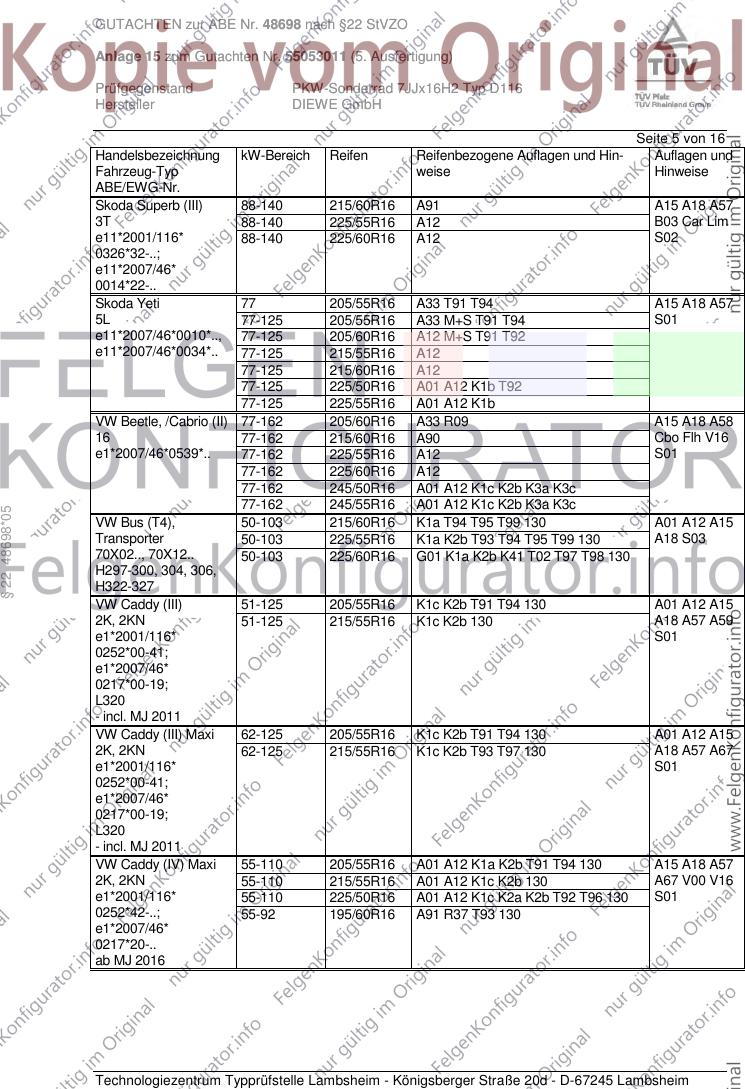

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55053011 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Superb (III) 88-140 215/60R16 A91 A15 A18 A57
3T 88-140 225/55R16 A12 B03 Car Lim
e11*2001/116* 88-140 225/60R16 A12 S02
0326*32-..;
e11*2007/46*
0014*22-..
Skoda Yeti 77 205/55R16 A33 T91 T94 A15 A18 A57
5L 77-125 205/55R16 A33 M+S T91 T94 S01
e11*2007/46*0010*.., 77-125 205/60R16 A12 M+S T91 T92
e11*2007/46*0034*.. 77-125 215/55R16 A12
77-125 215/60R16 A12
77-125 225/50R16 A01 A12 K1b T92
77-125 225/55R16 A01 A12 K1b
VW Beetle, /Cabrio (II) 77-162 205/60R16 A33 R09 A15 A18 A58
16 77-162 215/60R16 A90 Cbo Flh V16
e1*2007/46*0539*.. 77-162 225/55R16 A12 S01
77-162 225/60R16 A12
77-162 245/50R16 A01 A12 K1c K2b K3a K3c
77-162 245/55R16 A01 A12 K1c K2b K3a K3c
§ 22 48698*05
VW Bus (T4), 50-103 215/60R16 K1a T94 T95 T99 130 A01 A12 A15
Transporter 50-103 225/55R16 K1a K2b T93 T94 T95 T99 130 A18 S03
70X02.., 70X12.. 50-103 225/60R16 G01 K1a K2b K41 T02 T97 T98 130
H297-300, 304, 306,
H322-327
VW Caddy (III) 51-125 205/55R16 K1c K2b T91 T94 130 A01 A12 A15
2K, 2KN 51-125 215/55R16 K1c K2b 130 A18 A57 A59
e1*2001/116* S01
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (III) Maxi 62-125 205/55R16 K1c K2b T91 T94 130 A01 A12 A15
2K, 2KN 62-125 215/55R16 K1c K2b T93 T97 130 A18 A57 A67
e1*2001/116* S01
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (IV) Maxi 55-110 205/55R16 A01 A12 K1a K2b T91 T94 130 A15 A18 A57
2K, 2KN 55-110 215/55R16 A01 A12 K1c K2b 130 A67 V00 V16
e1*2001/116* 55-110 225/50R16 A01 A12 K1c K2a K2b T92 T96 130 S01
0252*42-..; 55-92 195/60R16 A91 R37 T93 130
e1*2007/46*
0217*20-..
ab MJ 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55053011 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Cross Touran (I) 75-130 205/55R16 M+S A12 A15 A18
1T, 1t 75-130 205/60R16 M+S KMV S01
e1*2001/116* 75-130 215/55R16 M+S
0211*00-35; 75-130 225/50R16 A01 K1a M+S
e1*2007/46*
0357*00-13;
e1*2007/46*0506*..
- incl. Facelift 2011
VW E-Golf (VII) 85 205/55R16 A12 A15 A18
AU 85 215/55R16 A01 K1a K2b K3c A58 F24 Flh
e1*2007/46*0623*10-.. S01
(24,2 kWh-Batterie)
VW E-Golf (VII) 85 205/55R16 A12 A15 A18
AU 85 215/55R16 A01 K1a K2b K3c A58 F23 Flh
e1*2007/46*0623*10-.. S01
(24,2 kWh-Batterie)
VW EOS 85-184 205/55R16 A13 R37 A15 A18 A58
1F 85-184 215/55R16 A12 B03 Cbo DB8
e1*2001/116*0349*.. 85-184 225/50R16 A01 A12 K2b K46 K56 V16 S01
§ 22 48698*05
- incl. Facelift 2011
VW Golf (V) 55-169 205/55R16 K1c A01 A12 A15
1K 55-169 225/50R16 K1c K2b K46 K56 A18 B03 Flh
e1*2001/116* V16 S01
0242*00-24
VW Golf (V) Variant 59-147 205/55R16 K1c K27 K2b K44 K46 K56 A01 A12 A15
1KM 59-147 225/50R16 K1c K27 K2c K41 K44 K46 K56 A18 A58 Car
e1*2001/116* V16 S01
0328*00-14
VW Golf (VI) 59-173 205/55R16 K1a K2b A01 A12 A15
1K 59-173 215/50R16 K1c K2b K3a K6g K8d A18 Cbo Flh
e1*2001/116 59-173 215/55R16 K1c K2b K3a K6g K8d V16 S01
*0242*25-..; 59-173 225/50R16 K1c K2c K3a K6h K8i
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/55R16 K1a K2b K6g A01 A12 A15
1KM 59-118 215/50R16 K1c K2b K3a K6h K8d A18 Car V16
e1*2001/116*0328*..; 59-118 215/55R16 K1c K2b K3a K6h K8d S01
e1*2007/46*0492*.. 59-118 225/50R16 K1c K2b K3a K6h K8i
VW Golf (VII) /-Variant 63 - 162 205/55R16 A12 A15 A18
AU, AUV, 1K 63 - 162 215/55R16 A01 K1a K2b K3c A57 Car F24
e1*2007/46*0623*.., 63 - 162 225/50R16 A01 K1c K2b K3c K5a K6g Flh KOV NoE
e1*2007/46*0627*..; V00 V16 X55
e1*2007/46*0490*05-.. S01
VW Golf (VII) /-Variant 63 - 90 205/55R16 A12 A15 A18
AU, AUV, 1K 63 - 90 215/55R16 A01 K1a K2b K3c A58 Car F23
e1*2007/46*0623*.., 63 - 90 225/50R16 A01 K1c K2b K3c K5a K8g Flh KOV NoE
e1*2007/46*0627*..; V16 S01
e1*2007/46*0490*05-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55053011 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.

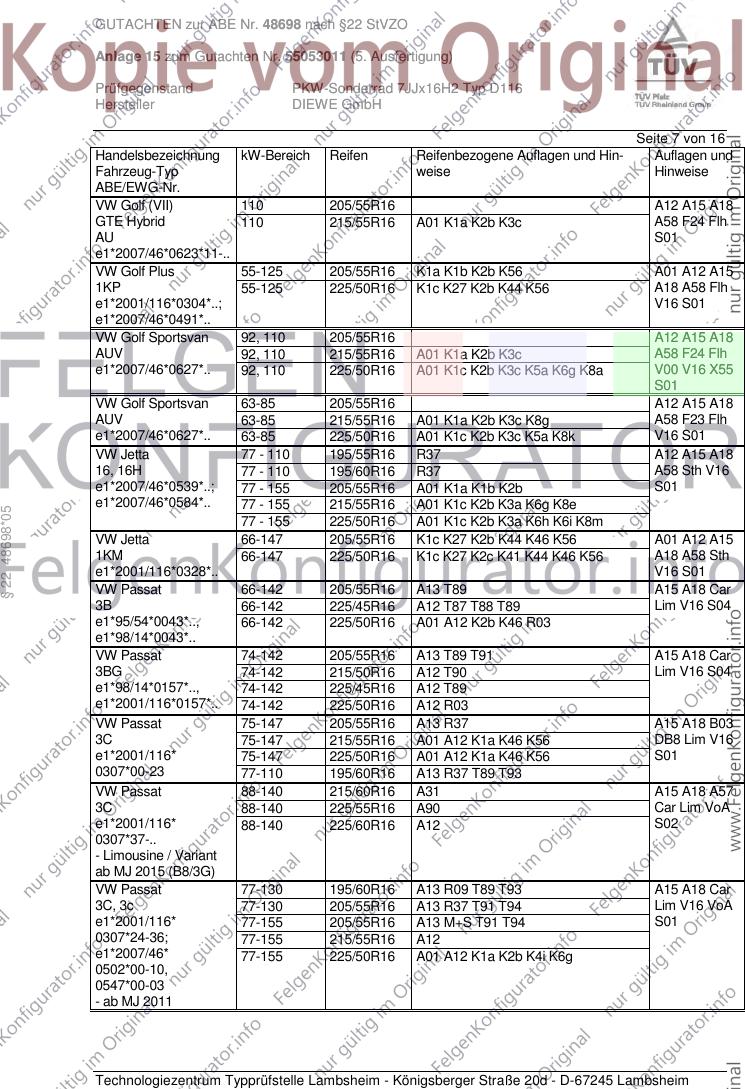

VW Golf (VII) 110 205/55R16 A12 A15 A18
GTE Hybrid 110 215/55R16 A01 K1a K2b K3c A58 F24 Flh
AU S01
e1*2007/46*0623*11-..
VW Golf Plus 55-125 205/55R16 K1a K1b K2b K56 A01 A12 A15
1KP 55-125 225/50R16 K1c K27 K2b K44 K56 A18 A58 Flh
e1*2001/116*0304*..; V16 S01
e1*2007/46*0491*..
VW Golf Sportsvan 92, 110 205/55R16 A12 A15 A18
AUV 92, 110 215/55R16 A01 K1a K2b K3c A58 F24 Flh
e1*2007/46*0627*.. 92, 110 225/50R16 A01 K1c K2b K3c K5a K6g K8a V00 V16 X55
S01
VW Golf Sportsvan 63-85 205/55R16 A12 A15 A18
AUV 63-85 215/55R16 A01 K1a K2b K3c K8g A58 F23 Flh
e1*2007/46*0627*.. 63-85 225/50R16 A01 K1c K2b K3c K5a K8k V16 S01
VW Jetta 77 - 110 195/55R16 R37 A12 A15 A18
16, 16H 77 - 110 195/60R16 R37 A58 Sth V16
e1*2007/46*0539*..; 77 - 155 205/55R16 A01 K1a K1b K2b S01
e1*2007/46*0584*.. 77 - 155 215/55R16 A01 K1c K2b K3a K6g K8e
§ 22 48698*05
77 - 155 225/50R16 A01 K1c K2b K3a K6h K6i K8m
VW Jetta 66-147 205/55R16 K1c K27 K2b K44 K46 K56 A01 A12 A15
1KM 66-147 225/50R16 K1c K27 K2c K41 K44 K46 K56 A18 A58 Sth
e1*2001/116*0328*.. V16 S01
VW Passat 66-142 205/55R16 A13 T89 A15 A18 Car
3B 66-142 225/45R16 A12 T87 T88 T89 Lim V16 S04
e1*95/54*0043*.., 66-142 225/50R16 A01 A12 K2b K46 R03
e1*98/14*0043*..
VW Passat 74-142 205/55R16 A13 T89 T91 A15 A18 Car
3BG 74-142 215/50R16 A12 T90 Lim V16 S04
e1*98/14*0157*.., 74-142 225/45R16 A12 T89
e1*2001/116*0157*.. 74-142 225/50R16 A12 R03
VW Passat 75-147 205/55R16 A13 R37 A15 A18 B03
3C 75-147 215/55R16 A01 A12 K1a K46 K56 DB8 Lim V16
e1*2001/116* 75-147 225/50R16 A01 A12 K1a K46 K56 S01
0307*00-23 77-110 195/60R16 A13 R37 T89 T93
VW Passat 88-140 215/60R16 A31 A15 A18 A57
3C 88-140 225/55R16 A90 Car Lim VoA
e1*2001/116* 88-140 225/60R16 A12 S02
0307*37-..
- Limousine / Variant
ab MJ 2015 (B8/3G)
VW Passat 77-130 195/60R16 A13 R09 T89 T93 A15 A18 Car
3C, 3c 77-130 205/55R16 A13 R37 T91 T94 Lim V16 VoA
e1*2001/116* 77-155 205/55R16 A13 M+S T91 T94 S01
0307*24-36; 77-155 215/55R16 A12
e1*2007/46* 77-155 225/50R16 A01 A12 K1a K2b K4i K6g
0502*00-10,
0547*00-03
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55053011 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Passat 77-130 195/60R16 A13 R09 T89 T93 A15 A18 Car
3C, 3c 77-130 205/55R16 A13 R37 T91 T94 KMV Lim V16
e1*2001/116* 77-155 205/55R16 A13 M+S T91 T94 VoA S01
0307*24-36; 77-155 215/55R16 A12
e1*2007/46* 77-155 225/50R16 A01 A12 K4i K6g
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat CC / CC 100-130 205/55R16 A90 A15 A18 B03
3CC 100-130 215/55R16 A12 V16 S01
e1*2001/116*0468*.. 100-130 225/50R16 A12
- incl. Modell 2012
VW Passat Variant 75-147 205/55R16 A13 R37 130 A15 A18 B03
3C 75-147 215/55R16 A01 A12 K1a K2b 130 Car DB8 V16
e1*2001/116* 75-147 225/50R16 A01 A12 K1a K2b K46 K56 130 S01
0307*00-23 77-110 195/60R16 A13 R37 T89 T93 130
VW Scirocco 90-162 205/55R16 A13 M+S A15 A18 A58
§ 22 48698*05
13 B03 Cpe S01
e1*2001/116*0471*..
VW Sharan 66-128 205/55R16 R37 R50 T91 T94 130 A01 A12 A15
7M 66-150 205/55R16 M+S R50 T91 T94 130 A18 K56 V16
e1*93/81,95/54, 66-150 215/55R16 K2b K46 T91 T93 T95 T97 130 S03
98/14,2001/116 66-150 225/50R16 K1a K2c K42 K46 T92 T93 130
*0023*.. 66-150 235/50R16 K1c K2c K42 K46 T95 130
66-150 245/45R16 K1c K2c K42 K46 R70 T94 130
VW Sharan 85-162 205/60R16 A13 T96 130 A15 A18 A57
7N 85-162 215/55R16 A12 T93 T97 130 V16 S02
e1*2007/46*0401*..; 85-162 215/60R16 A12 T95 T99 130
e1*2007/46*0434*.. 85-162 225/55R16 A12 T94 T95 130
- incl, Facelift 2015 85-162 235/50R16 A12 T95 130
85-162 245/50R16 A01 A12 K2b 130
VW Tiguan (I) 81-155 215/65R16 A13 A15 A18 KMV
5N 81-155 225/60R16 A12 S02
e1*2001/116* 81-155 225/65R16 A12
0450*00-23; 81-155 235/60R16 A12
e1*2007/46* 81-155 245/55R16 A12
0487*00-14 81-155 245/60R16 A12
- incl. Facelift 2011 81-155 255/55R16 A12
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 215/65R16 A13 A15 A18 S02
5N 81-155 225/60R16 A12
e1*2001/116* 81-155 225/65R16 A12
0450*11-23; 81-155 235/60R16 A12
e1*2007/46* 81-155 245/55R16 A12
0487*02-14 81-155 245/60R16 A12
- ab Facelift 2011 81-155 255/55R16 A01 A12 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55053011 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 9 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Tiguan (I) 81-155 215/65R16 A13 A15 A18 S02
5N 81-155 225/60R16 A12
e1*2001/116* 81-155 225/65R16 A12
0450*00-10; 81-155 235/60R16 A01 A12 K2b
e1*2007/46* 81-155 245/55R16 A01 A12 K1a K2b
0487*00-01 81-155 245/60R16 A01 A12 K1a K2b
81-155 255/55R16 A01 A12 K1c K2b
VW Touran (I) 66-125 205/55R16 K1c K2b A01 A12 A15
1T 66-125 225/50R16 K1c K2b A18 A58 Npf
e1*2001/116* V16 S01
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran (I) 66-103 195/60R16 K2b R37 T89 T93 A01 A12 A15
1T, 1t 66-130 205/55R16 K1a K2b A18 A58 Npf
e1*2001/116* 66-130 225/50R16 K1c K2b V16 S01
0211*23-35;
e1*2007/46*
0357*02-13;
§ 22 48698*05
e1*2007/46*0506*..
ab MJ 2011
VW Touran (II) 81-140 205/60R16 K1a A01 A12 A15
1T 81-140 205/65R16 K1a A18 A58 V16
e1*2001/116* 81-140 215/60R16 K1a K2b K6g S02
0211*36-..; 81-140 225/55R16 K1c K2b K3c K6h
e1*2007/46*0357*14-.. 81-140 245/50R16 K2b K6h K6i K8i R03
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55053011 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 10 von 16

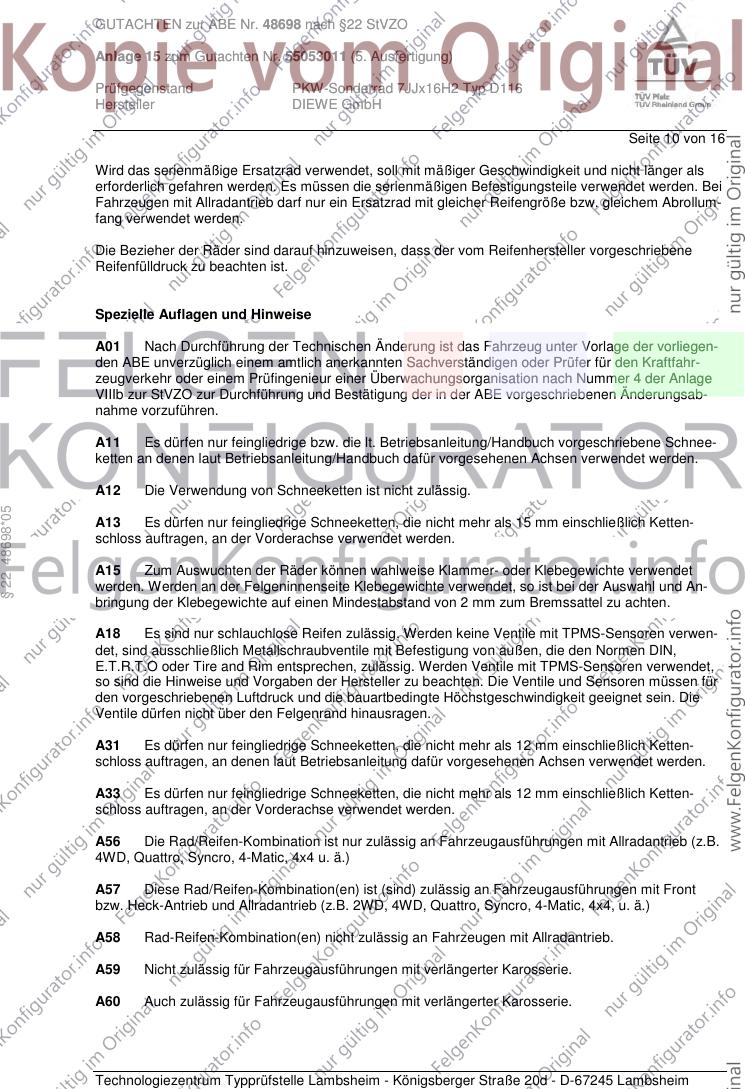

Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
§ 22 48698*05
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und An-
bringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55053011 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 11 von 16

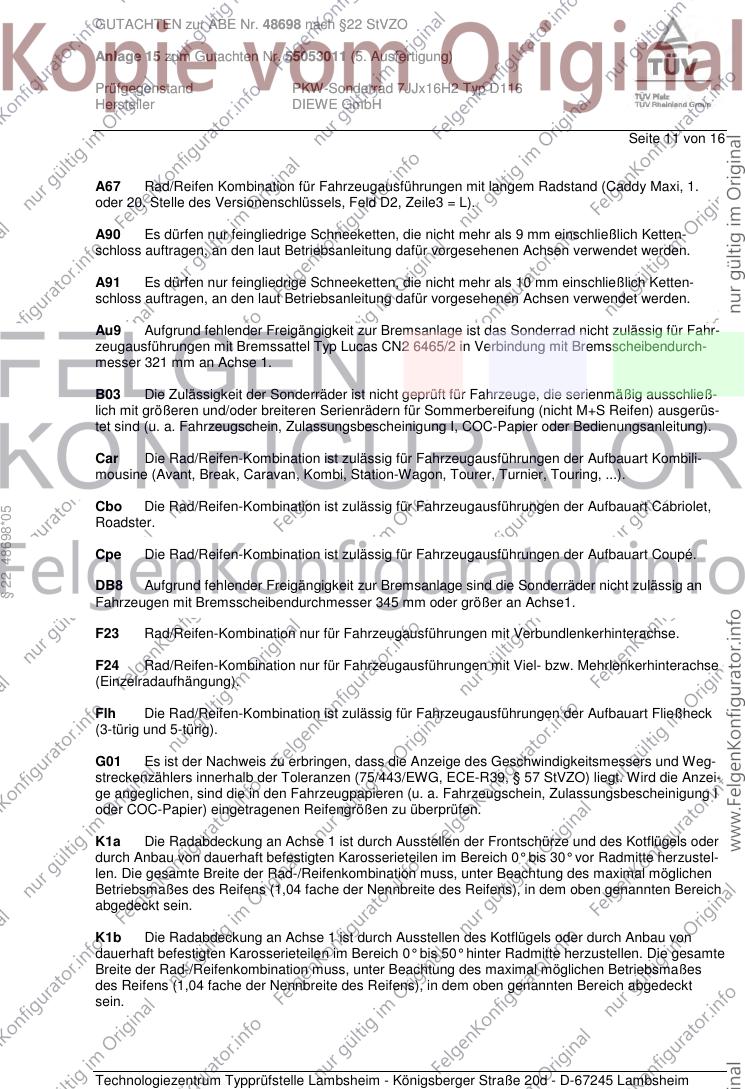

A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für Fahr-
zeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit Bremsscheibendurch-
messer 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
§ 22 48698*05
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55053011 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 12 von 16

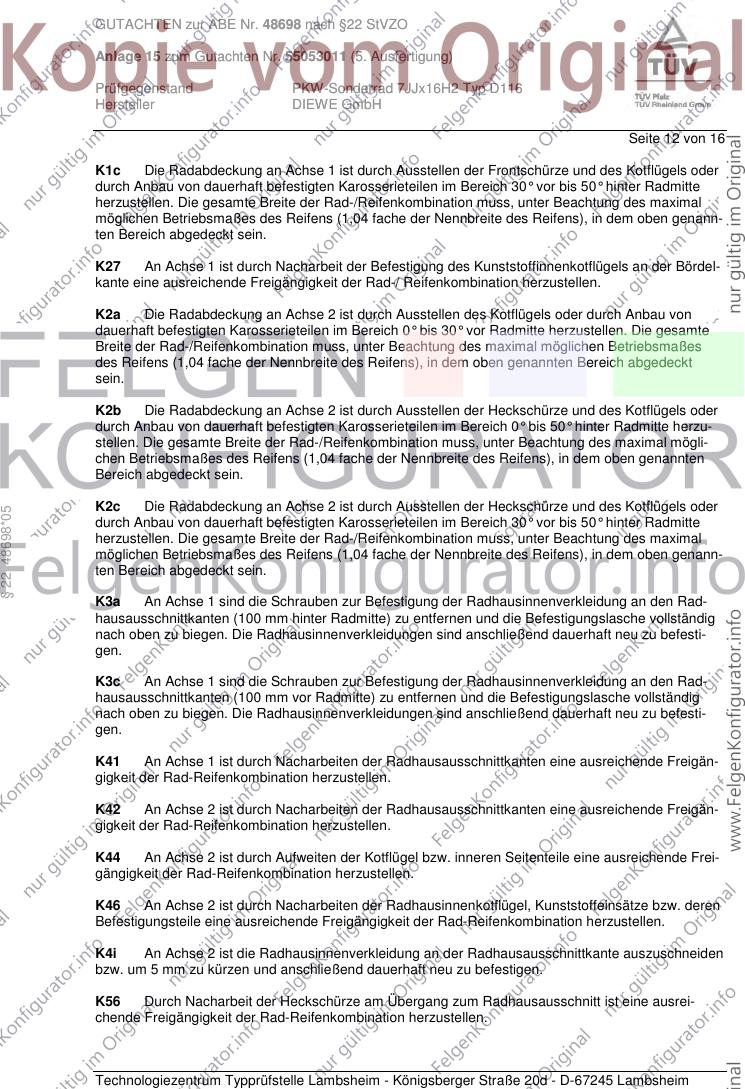

K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
§ 22 48698*05
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55053011 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 13 von 16

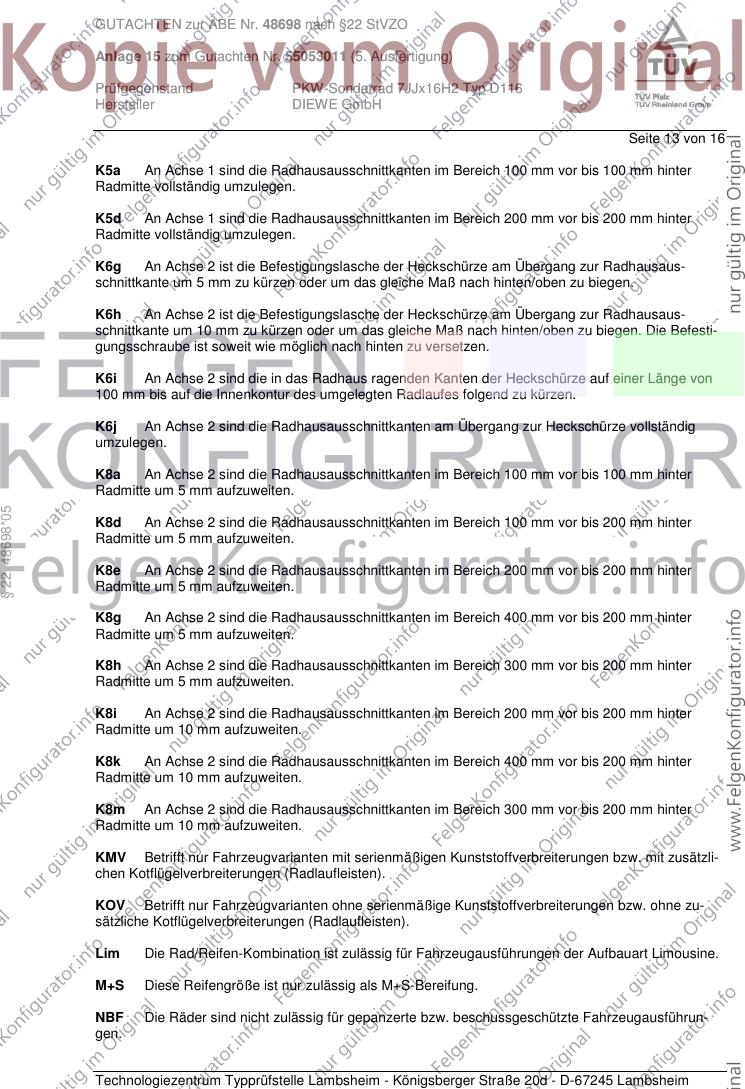

K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
§ 22 48698*05
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55053011 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 14 von 16

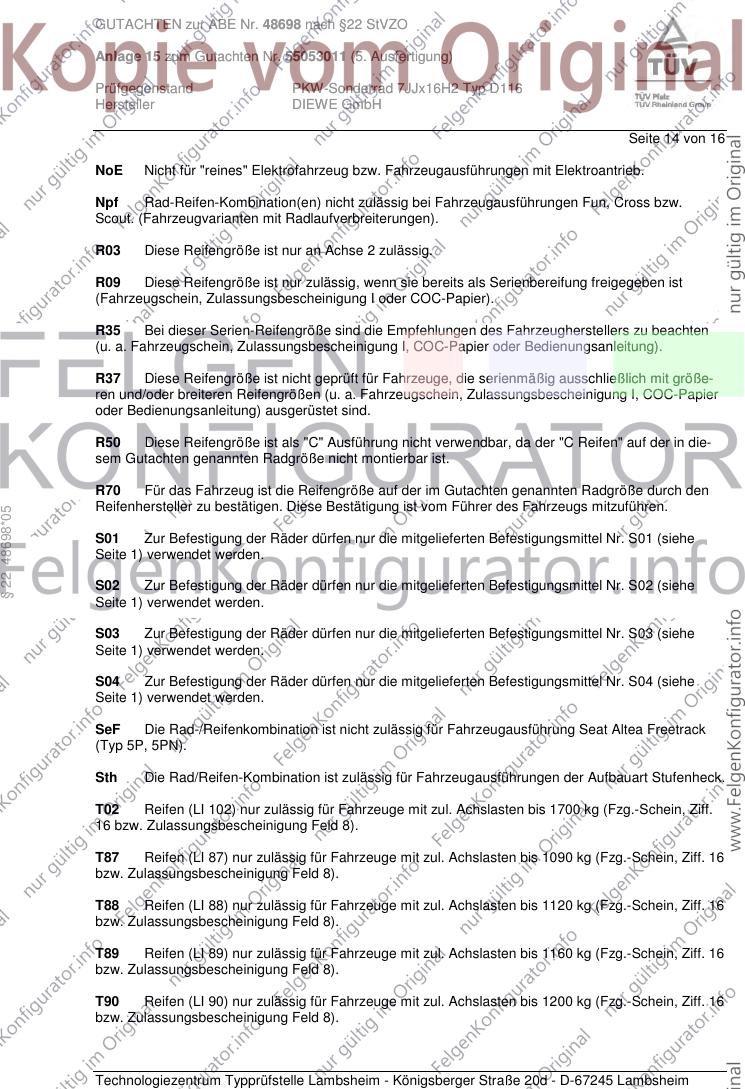

NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in die-
sem Gutachten genannten Radgröße nicht montierbar ist.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
§ 22 48698*05
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55053011 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 15 von 16

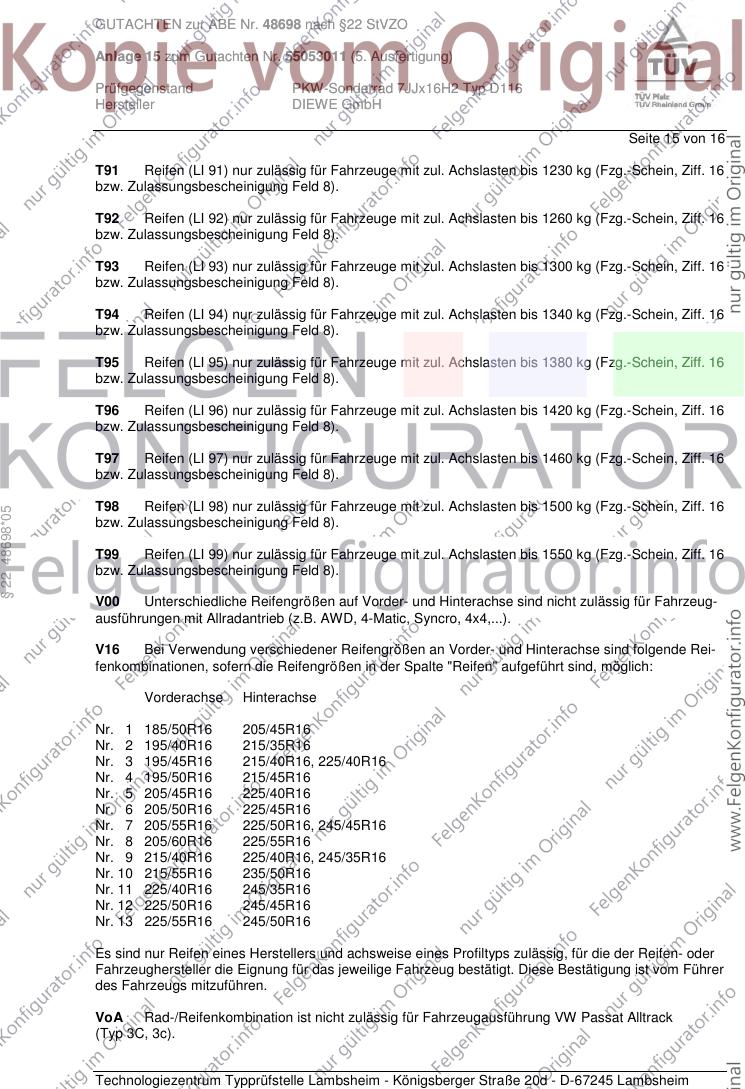

T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
§ 22 48698*05
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55053011 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 16 von 16

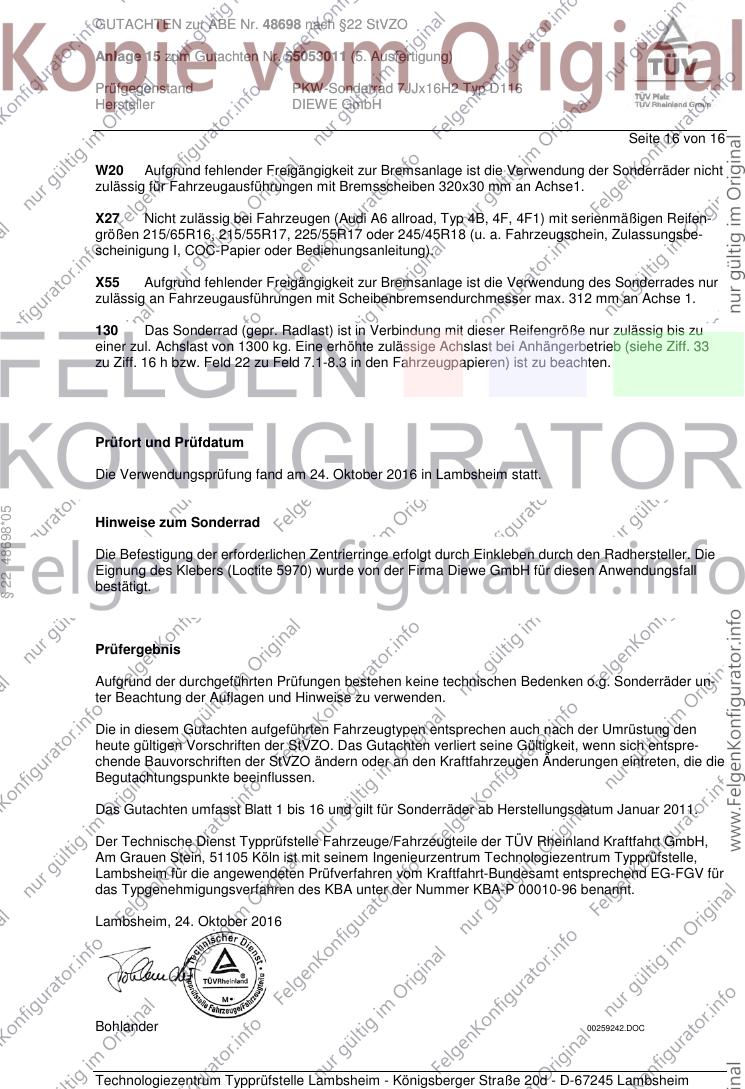

W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifen-
größen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
X55 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 312 mm an Achse 1.
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 24. Oktober 2016 in Lambsheim statt.
§ 22 48698*05
Hinweise zum Sonderrad
Die Befestigung der erforderlichen Zentrierringe erfolgt durch Einkleben durch den Radhersteller. Die
Eignung des Klebers (Loctite 5970) wurde von der Firma Diewe GmbH für diesen Anwendungsfall
bestätigt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum Januar 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. Oktober 2016
Bohlander 00259242.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
