GUTACHTEN zur ABE Nr. 49998 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55069914 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ EM 706
Hersteller ATS Leichtmetallräder GmbH
Seite 1 von 12
Auftraggeber ATS Leichtmetallräder GmbH
Bruchstraße 34
67098 Bad Dürkheim
QM-Nr.: 49 02 0411009
Prüfgegenstand PKW-Sonderrad
Modell Emotion
Typ EM 706
Radgröße 7,0Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
V2 EM 706 V2 / ohne Ring 5/112/57,1 48 705 2100
Kennzeichnungen
KBA-Nummer 49998
Herstellerzeichen ATS Germany
Radtyp und Ausführung EM 706 (s.o.)
Radgröße 7,0Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment Schaftlänge Artikel-Nr.
Befestigungsmittel (Nm) (mm)
S02 Serienschraube M14x1,5 Kugel d=26 mm 140 27,5 -
S03 Serienschraube M14x1,5 Kugel d=26 mm 120 27,5 -
S04 Schraube M14x1,5 Kugel d=26 mm 170 30 Multipack: 74A
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49998 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55069914 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ EM 706
Hersteller ATS Leichtmetallräder GmbH

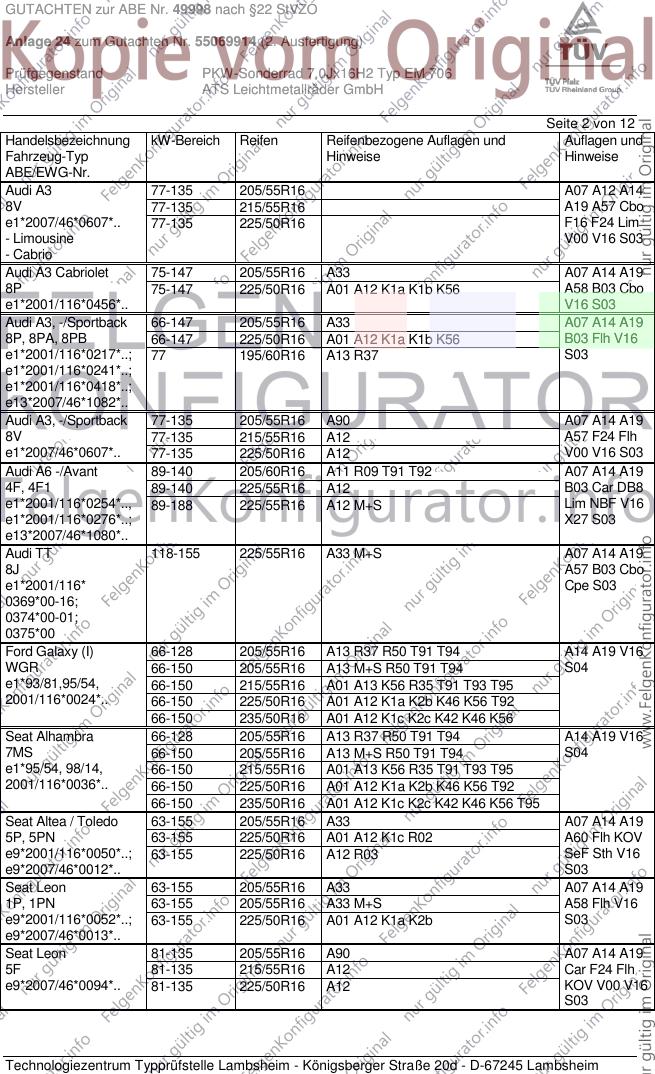

Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-135 205/55R16 A07 A12 A14
8V 77-135 215/55R16 A19 A57 Cbo
e1*2007/46*0607*.. 77-135 225/50R16 F16 F24 Lim
- Limousine V00 V16 S03
- Cabrio
Audi A3 Cabriolet 75-147 205/55R16 A33 A07 A14 A19
8P 75-147 225/50R16 A01 A12 K1a K1b K56 A58 B03 Cbo
e1*2001/116*0456*.. V16 S03
Audi A3, -/Sportback 66-147 205/55R16 A33 A07 A14 A19
8P, 8PA, 8PB 66-147 225/50R16 A01 A12 K1a K1b K56 B03 Flh V16
e1*2001/116*0217*..; 77 195/60R16 A13 R37 S03
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 205/55R16 A90 A07 A14 A19
8V 77-135 215/55R16 A12 A57 F24 Flh
e1*2007/46*0607*.. 77-135 225/50R16 A12 V00 V16 S03
Audi A6 -/Avant 89-140 205/60R16 A11 R09 T91 T92 A07 A14 A19
4F, 4F1 89-140 225/55R16 A12 B03 Car DB8
e1*2001/116*0254*.., 89-188 225/55R16 A12 M+S Lim NBF V16
e1*2001/116*0276*..; X27 S03
e13*2007/46*1080*..
Audi TT 118-155 225/55R16 A33 M+S A07 A14 A19
8J A57 B03 Cbo
e1*2001/116* Cpe S03
0369*00-16;
0374*00-01;
0375*00
Ford Galaxy (I) 66-128 205/55R16 A13 R37 R50 T91 T94 A14 A19 V16
WGR 66-150 205/55R16 A13 M+S R50 T91 T94 S04
e1*93/81,95/54, 66-150 215/55R16 A01 A13 K56 R35 T91 T93 T95
2001/116*0024*.. 66-150 225/50R16 A01 A12 K1a K2b K46 K56 T92
66-150 235/50R16 A01 A12 K1c K2c K42 K46 K56
Seat Alhambra 66-128 205/55R16 A13 R37 R50 T91 T94 A14 A19 V16
7MS 66-150 205/55R16 A13 M+S R50 T91 T94 S04
e1*95/54, 98/14, 66-150 215/55R16 A01 A13 K56 R35 T91 T93 T95
2001/116*0036*.. 66-150 225/50R16 A01 A12 K1a K2b K46 K56 T92
66-150 235/50R16 A01 A12 K1c K2c K42 K46 K56 T95
Seat Altea / Toledo 63-155 205/55R16 A33 A07 A14 A19
5P, 5PN 63-155 225/50R16 A01 A12 K1c R02 A60 Flh KOV
e9*2001/116*0050*..; 63-155 225/50R16 A12 R03 SeF Sth V16
e9*2007/46*0012*.. S03
Seat Leon 63-155 205/55R16 A33 A07 A14 A19
1P, 1PN 63-155 205/55R16 A33 M+S A58 Flh V16
e9*2001/116*0052*..; 63-155 225/50R16 A01 A12 K1a K2b S03
e9*2007/46*0013*..
Seat Leon 81-135 205/55R16 A90 A07 A14 A19
5F 81-135 215/55R16 A12 Car F24 Flh
e9*2007/46*0094*.. 81-135 225/50R16 A12 KOV V00 V16
S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49998 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55069914 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ EM 706
Hersteller ATS Leichtmetallräder GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon 63 - 110 205/55R16 A90 A07 A14 A19
5F 63 - 110 215/55R16 A12 A58 Car F16
e9*2007/46*0094*.. 63 - 110 225/50R16 A12 F23 Flh KOV
V16 S03
Skoda Octavia (II) 55-118 205/55R16 A07 A12 A14
1Z 55-118 225/50R16 A01 A58 K1a R02 A19 Car Lim
e11*2001/116*0230*..; 55-118 225/50R16 A58 R03 Npf V00 V16
e11*2007/46*0012*.. 55-147 205/55R16 M+S S03
Skoda Octavia (III) 63-110 205/55R16 A07 A12 A14
5E 63-110 215/55R16 A19 A58 Car
e11*2007/46*0243*..; 63-110 225/50R16 F16 F23 Lim
e11*2007/46*0244*.. Npf S03
Skoda Octavia (III) 132 225/50R16 A58 A07 A12 A14
5E 77-135 205/55R16 A57 A19 Car F16
e11*2007/46*0243*.. 77-135 215/55R16 A57 F24 Lim Npf
X55 S03
Skoda Octavia Scout 103-118 205/55R16 M+S T91 A07 A12 A14
(II) A19 A56 Car
1Z KMV S03
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia Scout 110-135 205/55R16 A90 M+S A07 A14 A19
(III) 110-135 205/60R16 A12 M+S A56 Car F24
5E 110-135 215/55R16 A12 M+S S03
e11*2007/46*0243*..
Skoda Superb (II) 77-147 205/55R16 A90 T91 T94 A07 A14 A19
3T 77-147 215/55R16 A12 B03 Car Lim
e11*2001/116* S03
0326*00-31;
e11*2007/46*
0014*00-21
Skoda Yeti 77 205/55R16 A90 T91 T94 A07 A14 A19
5L 77-125 205/55R16 A90 M+S T91 T94 A57 S03
e11*2007/46*0010*.., 77-125 205/60R16 A12 M+S T91 T92
e11*2007/46*0034*.. 77-125 215/55R16 A12
77-125 215/60R16 A12
77-125 225/50R16 A12 T92
77-125 225/55R16 A12
VW Beetle, /Cabrio (II) 77-162 205/60R16 R09 A07 A12 A14
16 77-162 215/60R16 A19 A58 Cbo
e1*2007/46*0539*.. 77-162 225/55R16 Flh S03
77-162 225/60R16
VW Caddy (IV) 55-110 205/55R16 A31 K2h T91 T94 A07 A14 A19
2K, 2KN 55-110 205/55R16 A01 A31 K2b T91 T94 A57 A59 S03
e1*2001/116* 55-92 195/60R16 A13 R37 T89 T93
0252*42-..;
e1*2007/46*
0217*20-..
ab MJ 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49998 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55069914 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ EM 706
Hersteller ATS Leichtmetallräder GmbH

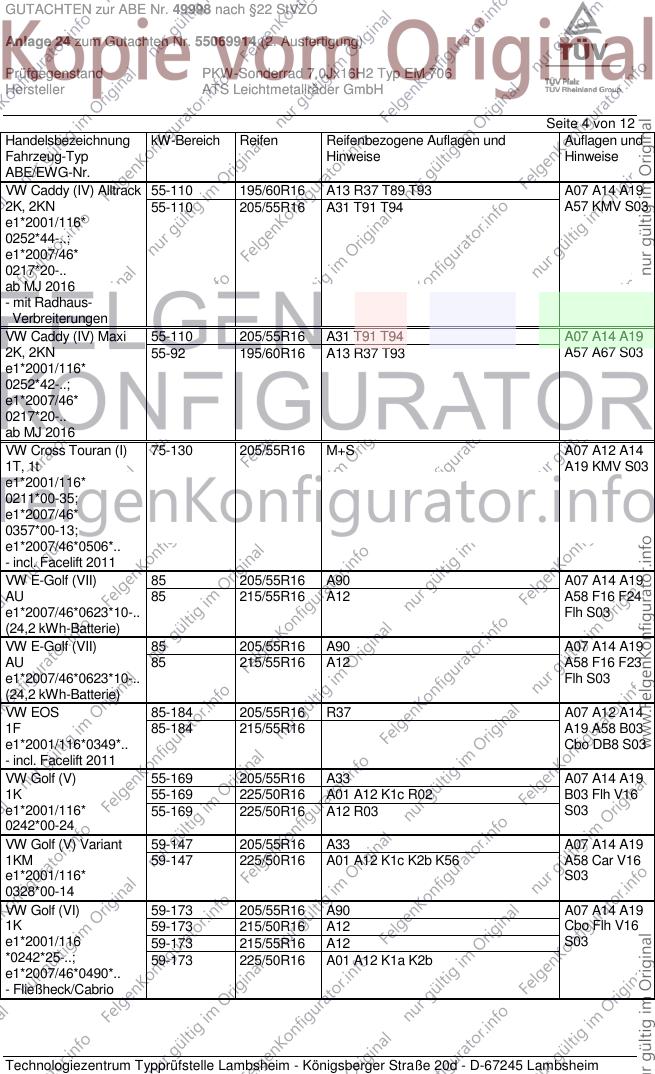

Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Caddy (IV) Alltrack 55-110 195/60R16 A13 R37 T89 T93 A07 A14 A19
2K, 2KN 55-110 205/55R16 A31 T91 T94 A57 KMV S03
e1*2001/116*
0252*44-..;
e1*2007/46*
0217*20-..
ab MJ 2016
- mit Radhaus-
Verbreiterungen
VW Caddy (IV) Maxi 55-110 205/55R16 A31 T91 T94 A07 A14 A19
2K, 2KN 55-92 195/60R16 A13 R37 T93 A57 A67 S03
e1*2001/116*
0252*42-..;
e1*2007/46*
0217*20-..
ab MJ 2016
VW Cross Touran (I) 75-130 205/55R16 M+S A07 A12 A14
1T, 1t A19 KMV S03
e1*2001/116*
0211*00-35;
e1*2007/46*
0357*00-13;
e1*2007/46*0506*..
- incl. Facelift 2011
VW E-Golf (VII) 85 205/55R16 A90 A07 A14 A19
AU 85 215/55R16 A12 A58 F16 F24
e1*2007/46*0623*10-.. Flh S03
(24,2 kWh-Batterie)
VW E-Golf (VII) 85 205/55R16 A90 A07 A14 A19
AU 85 215/55R16 A12 A58 F16 F23
e1*2007/46*0623*10-.. Flh S03
(24,2 kWh-Batterie)
VW EOS 85-184 205/55R16 R37 A07 A12 A14
1F 85-184 215/55R16 A19 A58 B03
e1*2001/116*0349*.. Cbo DB8 S03
- incl. Facelift 2011
VW Golf (V) 55-169 205/55R16 A33 A07 A14 A19
1K 55-169 225/50R16 A01 A12 K1c R02 B03 Flh V16
e1*2001/116* 55-169 225/50R16 A12 R03 S03
0242*00-24
VW Golf (V) Variant 59-147 205/55R16 A33 A07 A14 A19
1KM 59-147 225/50R16 A01 A12 K1c K2b K56 A58 Car V16
e1*2001/116* S03
0328*00-14
VW Golf (VI) 59-173 205/55R16 A90 A07 A14 A19
1K 59-173 215/50R16 A12 Cbo Flh V16
e1*2001/116 59-173 215/55R16 A12 S03
*0242*25-..; 59-173 225/50R16 A01 A12 K1a K2b
e1*2007/46*0490*..
- Fließheck/Cabrio
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49998 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55069914 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ EM 706
Hersteller ATS Leichtmetallräder GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VI) Variant 59-118 205/55R16 A90 A07 A14 A19
1KM 59-118 215/50R16 A12 Car S03
e1*2001/116*0328*..; 59-118 215/55R16 A12
e1*2007/46*0492*..
VW Golf (VII) /-Variant 63 - 162 205/55R16 A90 A07 A14 A19
AU, AUV, 1K 63 - 162 215/55R16 A12 A57 Car F16
e1*2007/46*0623*.., 63 - 162 225/50R16 A12 F24 Flh KOV
e1*2007/46*0627*..; NoE V00 V16
e1*2007/46*0490*05-.. X55 S03
VW Golf (VII) /-Variant 63 - 90 205/55R16 A90 A07 A14 A19
AU, AUV, 1K 63 - 90 215/55R16 A12 A58 Car F16
e1*2007/46*0623*.., 63 - 90 225/50R16 A12 F23 Flh KOV
e1*2007/46*0627*..; NoE V16 S03
e1*2007/46*0490*05-..
VW Golf (VII) GTE 110 205/55R16 A90 A07 A14 A19
Hybrid 110 215/55R16 A12 A58 F16 F24
AU Flh S03
e1*2007/46*0623*11-..
VW Golf Plus 55-125 205/55R16 A33 A07 A14 A19
1KP 55-125 225/50R16 A01 A12 K1a K1b K2b K56 A58 Flh V16
e1*2001/116*0304*..; S03
e1*2007/46*0491*..
VW Golf Sportsvan 92, 110 205/55R16 A90 A07 A14 A19
AUV 92, 110 215/55R16 A12 A58 F16 F24
e1*2007/46*0627*.. 92, 110 225/50R16 A12 Flh V00 V16
X55 S03
VW Golf Sportsvan 63-85 205/55R16 A90 A07 A14 A19
AUV 63-85 215/55R16 A12 A58 F16 F23
e1*2007/46*0627*.. 63-85 225/50R16 A12 Flh V16 S03
VW Jetta 77 - 110 195/55R16 A33 R37 A07 A14 A19
16, 16H 77 - 110 195/60R16 A33 R37 A58 Sth V16
e1*2007/46*0539*..; 77 - 155 205/55R16 A90 S03
e1*2007/46*0584*.. 77 - 155 215/55R16 A12
77 - 155 225/50R16 A01 A12 K1a K1b K2b
VW Jetta 66-147 205/55R16 A33 A07 A14 A19
1KM 66-147 225/50R16 A01 A12 K1c K2b K56 A58 Sth V16
e1*2001/116*0328*.. S03
VW Passat 75-147 205/55R16 A12 R37 A07 A14 A16
3C 75-147 215/55R16 A12 A19 B03 DB8
e1*2001/116* 77-110 195/60R16 A33 R37 T89 T93 Lim S03
0307*00-23
VW Passat 77-130 195/60R16 A33 R09 T89 T93 A07 A14 A16
3C, 3c 77-130 205/55R16 A12 R37 T91 T94 A19 Car Lim
e1*2001/116* 77-155 205/55R16 A12 M+S T91 T94 V16 VoA S03
0307*24-36; 77-155 215/55R16 A12
e1*2007/46* 77-155 225/50R16 A12
0502*00-10,
0547*00-03
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49998 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55069914 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ EM 706
Hersteller ATS Leichtmetallräder GmbH
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 77-130 195/60R16 A33 R09 T89 T93 A07 A14 A16
3C, 3c 77-130 205/55R16 A12 R37 T91 T94 A19 Car KMV
e1*2001/116* 77-155 205/55R16 A12 M+S T91 T94 Lim V16 VoA
0307*24-36; 77-155 215/55R16 A12 S03
e1*2007/46* 77-155 225/50R16 A12
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Variant 75-147 205/55R16 A12 R37 A07 A14 A16
3C 75-147 215/55R16 A12 A19 B03 Car
e1*2001/116* 77-110 195/60R16 A33 R37 T89 T93 DB8 S03
0307*00-23
VW Sharan 66-128 205/55R16 A13 R37 R50 T91 T94 A14 A19 V16
7M 66-150 205/55R16 A13 M+S R50 T91 T94 S04
e1*93/81,95/54, 66-150 215/55R16 A01 A13 K56 R35 T91 T93 T95
98/14,2001/116 66-150 225/50R16 A01 A12 K1a K2b K46 K56 T92
*0023*.. 66-150 235/50R16 A01 A12 K1c K2c K42 K46 K56 T95
VW Touran (I) 66-125 205/55R16 A33 K1a A01 A07 A14
1T A19 A58 Npf
e1*2001/116* S03
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran (I) 66-103 195/60R16 A13 R37 T89 T93 A07 A14 A19
1T, 1t 66-130 205/55R16 A01 A33 K2b A58 Npf S03
e1*2001/116*
0211*23-35;
e1*2007/46*
0357*02-13;
e1*2007/46*0506*..
ab MJ 2011
VW Touran (II) 81-140 205/60R16 A31 A07 A14 A19
1T 81-140 205/65R16 A31 A58 F16 V16
e1*2001/116* 81-140 215/60R16 A01 A12 K1a S02
0211*36-..; 81-140 225/55R16 A01 A12 K1a
e1*2007/46*0357*14-..
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49998 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55069914 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ EM 706
Hersteller ATS Leichtmetallräder GmbH
Seite 7 von 12
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49998 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55069914 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ EM 706
Hersteller ATS Leichtmetallräder GmbH

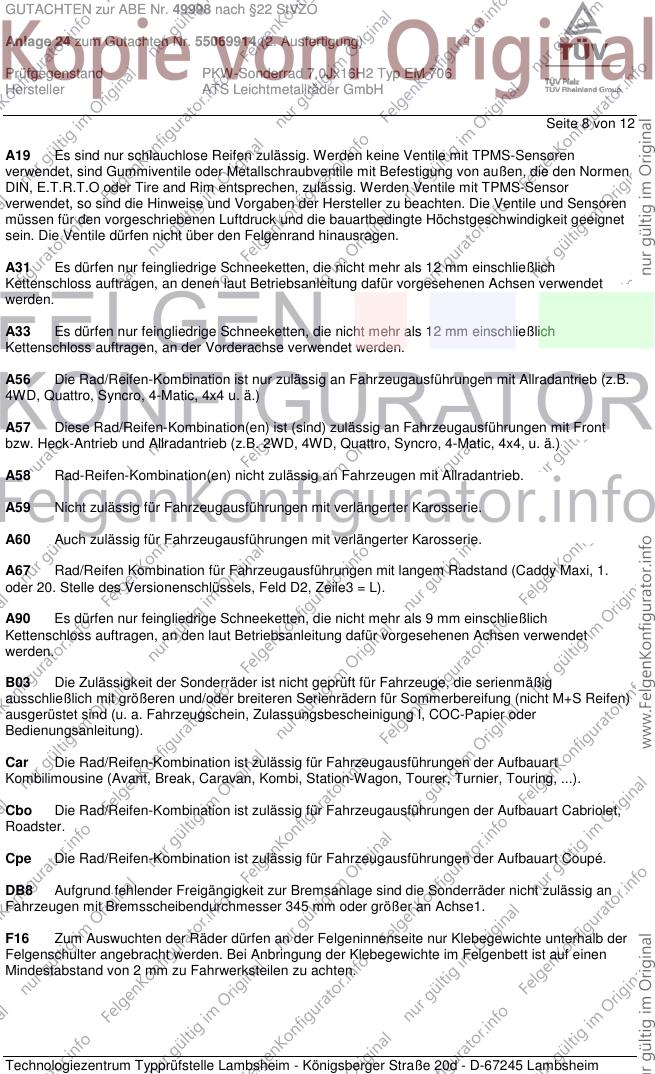

Seite 8 von 12
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Fahrwerksteilen zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49998 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55069914 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ EM 706
Hersteller ATS Leichtmetallräder GmbH

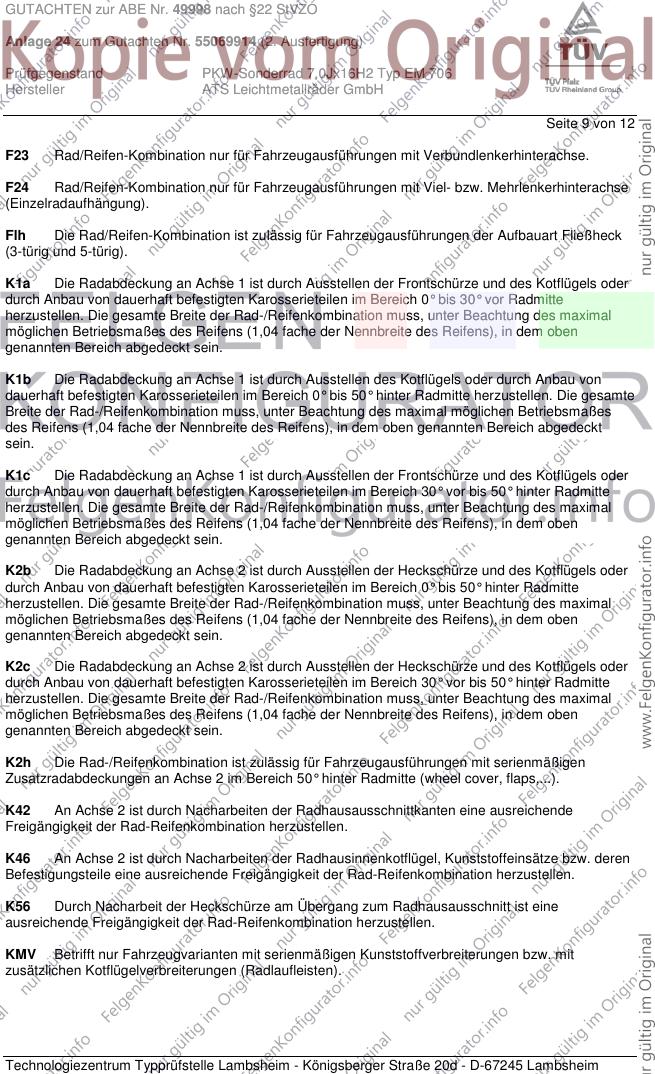

Seite 9 von 12
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49998 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55069914 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ EM 706
Hersteller ATS Leichtmetallräder GmbH
Seite 10 von 12
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.
S02 Zur Befestigung der Räder dürfen nur die Serien-Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die Serien-Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49998 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55069914 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ EM 706
Hersteller ATS Leichtmetallräder GmbH
Seite 11 von 12
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X55 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 312 mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49998 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55069914 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ EM 706
Hersteller ATS Leichtmetallräder GmbH
Seite 12 von 12
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. August 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum März 2015.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. August 2016
Blauth 00254608.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
