GUTACHTEN zur ABE Nr. 51595 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55805617 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J X 17H2 Typ R917
Hersteller MOMO Srl
Seite 1 von 18
Auftraggeber MOMO Srl
Via Winckelmann, 2
I-20146 Milano
Prüfgegenstand PKW-Sonderrad
Modell REDS K2
Typ R917
Radgröße 7,5J X 17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
290-06 R917 PCD 112 / Ø72,2 / Ø57,1 5/112/57,1 45 650 2208
Kennzeichnungen
KBA-Nummer 51595
Herstellerzeichen REDS
Radtyp und Ausführung R917 (s.o.)
Radgröße 7,5J X 17H2
Einpresstiefe ET(s.o.)
Herkunftsmerkmal --
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 28,3
S03 Schraube M14x1,5 Kegel 60° 140 28,3
S04 Schraube M14x1,5 Kegel 60° 170 28,3
S05 Schraube M14x1,5 Kegel 60° 140 28,3
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51595 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55805617 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J X 17H2 Typ R917
Hersteller MOMO Srl
Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 205/50R17 A90 A14 A18 A57
8V 77-140 215/45R17 A33 Cbo F24 Lim
e1*2007/46*0607*.. 77-140 225/45R17 A90 S02
- Limousine / Cabrio 77-140 235/45R17 A12
- incl. Facelift 2016
Audi A3 Cabriolet 75-147 205/50R17 A01 A30 K1a K56 R37 A14 A18 A58
8P 75-147 215/45R17 A13 R37 T87 T88 Cbo V17 S02
e1*2001/116*0456*.. 75-147 225/45R17 A01 A30 K1a K56
75-147 235/45R17 A01 A12 K1c K56
Audi A3 Sportback 110 205/50R17 A12 A14 A18
e-tron 110 215/45R17 A58 F24 Flh
8V 110 225/45R17 V00 V17 S02
e1*2007/46*0607*..
- incl. Facelift 2016
Audi A3, -/Sportback 184-195 205/50R17 A01 A30 K1a K56 M+S A14 A18 B03
8P, 8PA 184-195 215/45R17 A13 M+S T88 T91 Flh S02
e1*2001/116*0217*.., 184-195 225/45R17 A01 A30 K1a K56
e1*2001/116*0418*.. 184-195 235/45R17 A01 A12 K1c K56
Audi A3, -/Sportback 66-147 205/50R17 A01 A30 K1a K56 R37 A14 A18 Flh
8P, 8PA, 8PB 66-147 215/45R17 A13 R37 T87 T88 V17 S02
e1*2001/116*0217*..; 66-147 225/45R17 A01 A30 K1a K56
e1*2001/116*0241*..; 66-147 235/45R17 A01 A12 K1c K56
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 205/50R17 A12 A14 A18
8V 77-140 215/45R17 A57 F24 Flh
e1*2007/46*0607*.. 77-140 225/45R17 V00 V17 S02
- incl. Facelift 2016 77-140 235/45R17 A01 K1a K2b K3a K6g K8h
Audi A4 74-140 205/50R17 R37 T89 T93 A12 A14 A18
8E 74-188 205/50R17 M+S T89 T93 Car Lim V17
e1*98/14*0151*.., 74-188 215/45R17 R37 T87 T88 T91 S02
e1*2001/116*0151*.. 74-188 225/45R17 R37 T90 T91
74-188 235/45R17
Audi A4 162 205/50R17 M+S T89 T93 A12 A14 A18
QB6 162 215/45R17 R37 T88 T91 Car Cbo Lim
e1*2001/116*0243*.. 162 225/45R17 T90 T91 V17 S02
162 235/45R17
Audi A4 Cabriolet 96-147 205/50R17 R37 T89 T93 A12 A14 A18
8H 96-188 205/50R17 M+S T89 T93 Cbo V17 S02
e1*98/14*0177*.., 96-188 215/45R17 R37 T88 T91
e1*2001/116*0177*.. 96-188 225/45R17 T90 T91 T93
96-188 235/45R17
Audi A4 S4 253 215/50R17 M+S R09 T93 T95 A12 A14 A18
8E,8H,QB6 253 225/45R17 M+S T91 T93 Car Cbo Lim
e1*98/14,2001/116* S02
0151,0177,0243*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51595 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55805617 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J X 17H2 Typ R917
Hersteller MOMO Srl
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 162-184 205/50R17 M+S T89 T93 130 A12 A14 A18
4B 81-142 205/50R17 T89 T93 130 Au9 Car Lim
e1*96/27, 98/14, 81-184 215/45R17 T87 T88 T91 130 V17 X27 S02
2001/116*0051*.. 81-184 225/45R17 R35 T90 T91 T93 130
81-184 235/45R17 130
Audi A6 -/Avant 89-257 225/50R17 T93 130 A12 A14 A18
4F, 4F1 89-257 235/45R17 T93 130 Car Lim NBF
e1*2001/116*0254*.., 89-257 245/45R17 130 V17 X27 S02
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi Q2 85, 110 205/55R17 A12 A14 A18
GA 85, 110 205/60R17 A58 V17 S03
e1*2007/46*1552*.. 85, 110 215/55R17
- Frontantrieb 85, 110 225/50R17 A01 K1a
85, 110 225/55R17 A01 K1a
85, 110 235/50R17 A01 K2b R03
85, 110 245/45R17 A01 K2b R03
85, 110 245/50R17 A01 K2b R03
Audi Q2 85, 110 205/55R17 A12 A14 A18
GA 85, 110 205/60R17 A58 KMV V17
e1*2007/46*1552*.. 85, 110 215/55R17 Z19 S03
- Frontantrieb 85, 110 225/50R17
- mit Zusatz- 85, 110 225/55R17
Verbreiterungen 85, 110 235/50R17 A01 R03
85, 110 245/45R17 R03
85, 110 245/50R17 A01 K2b R03
Audi Q2 Quattro 110, 140 205/55R17 A12 A14 A18
GA 110, 140 205/60R17 A56 S03
e1*2007/46*1552*01-.. 110, 140 215/55R17
110, 140 225/50R17 A01 K1a
110, 140 225/55R17 A01 K1a
110, 140 245/45R17 A01 K1a K2b
Audi Q2 Quattro 110, 140 205/55R17 A12 A14 A18
GA 110, 140 205/60R17 A56 KMV Z19
e1*2007/46*1552*01-.. 110, 140 215/55R17 S03
- mit Zusatz- 110, 140 225/50R17
Verbreiterungen 110, 140 225/55R17
110, 140 245/45R17
Audi Q3 88-162 215/55R17 A12 A14 A18
8U, 8U1 88-162 215/60R17 A57 S03
e1*2007/46*0591*..; 88-162 225/50R17
e13*2007/46*1163*.. 88-162 225/55R17
Audi Q3 88-162 215/55R17 A12 A14 A18
8U, 8U1 88-162 215/60R17 A57 KMV S03
e1*2007/46*0591*..; 88-162 225/50R17
e13*2007/46*1163*.. 88-162 225/55R17
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51595 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55805617 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J X 17H2 Typ R917
Hersteller MOMO Srl
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S3 206-228 205/50R17 A90 M+S A14 A18 A56
8V 206-228 215/45R17 A33 M+S Cbo F24 Lim
e1*2007/46*0607*.. 206-228 225/45R17 A90 M+S S02
- Limousine / Cabrio 206-228 235/45R17 A12 M+S R70
- incl. Facelift 2016
Audi S3, -/Sportback 206-228 205/50R17 M+S A12 A14 A18
8V 206-228 215/45R17 M+S A56 F24 Flh
e1*2007/46*0607*.. 206-228 225/45R17 M+S S02
- incl. Facelift 2016
Audi TT (II) 118-155 225/50R17 A30 A14 A18 A57
8J 118-155 235/45R17 A33 Cbo Cpe S02
e1*2001/116* 118-155 245/45R17 A12
0369*00-16; 118-200 225/50R17 A30 M+S
0374*00-01; 118-200 235/45R17 A33 M+S
0375*00 118-200 245/45R17 A12 M+S
Audi TT (III) 132-169 225/50R17 A33 M+S A14 A18 A57
8J 132-169 235/45R17 A33 M+S Cbo Cpe S02
e1*2001/116* 132-169 245/45R17 A91 M+S
0369*17-..
ab MJ 2015 (8S)
Ford Galaxy (I) 66-150 225/45R17 K2b K56 T91 T93 T94 130 A01 A12 A14
WGR 66-150 235/45R17 K1a K2c K42 K56 T93 T94 T97 130 A18 K46 V17
e1*93/81,95/54, S04
2001/116*0024*..
Seat Alhambra 66-150 225/45R17 K2b K56 T91 T93 T94 130 A01 A12 A14
7MS 66-150 235/45R17 K1a K2c K42 K56 T93 T94 T97 130 A18 K46 V17
e1*95/54, 98/14, S04
2001/116*0036*..
Seat Altea / Toledo 63-155 205/50R17 K1c T89 T93 A01 A12 A14
5P, 5PN 63-155 215/45R17 K1c T87 T88 T91 A18 A60 Flh
e9*2001/116*0050*..; 63-155 225/45R17 K1c KOV SeF Sth
e9*2007/46*0012*.. V17 S02
Seat Ateca 85, 110 215/55R17 A33 A14 A18 A58
5FP 85, 110 215/60R17 A01 A12 G01 F23 V17 S03
e9*2007/46*6394*.. 85, 110 225/50R17 A12
- Frontantrieb 85, 110 225/55R17 A12
85, 110 235/50R17 A12
85, 110 235/55R17 A01 A12 G01
85, 110 245/45R17 A12
Seat Ateca 4drive 110, 140 215/55R17 A33 A14 A18 A56
5FP 110, 140 215/60R17 A12 F24 S03
e9*2007/46*6394*.. 110, 140 225/50R17 A12
110, 140 225/55R17 A12
110, 140 235/50R17 A12
110, 140 235/55R17 A12
Seat Leon 63-155 205/50R17 A01 K1a K2b R37 A12 A14 A18
1P, 1PN 63-155 215/45R17 R37 A58 Flh V17
e9*2001/116*0052*..; 63-195 225/45R17 A01 K1a K1b K2b S02
e9*2007/46*0013*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51595 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55805617 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J X 17H2 Typ R917
Hersteller MOMO Srl
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon 81-135 205/50R17 A12 A14 A18
5F 81-135 215/45R17 Car F24 Flh
e9*2007/46*0094*.. 81-135 225/45R17 KOV V00 V17
81-135 235/45R17 A01 K1a K2b K6j S02
Seat Leon 63 - 110 205/50R17 A12 A14 A18
5F 63 - 110 215/45R17 A58 Car F23
e9*2007/46*0094*.. 63 - 110 225/45R17 Flh KOV V17
63 - 110 235/45R17 A01 K1a K2b S02
Seat Leon Cupra 195,206 205/50R17 A12 A14 A18
5F 195,206 215/45R17 A57 BW7 Car
e9*2007/46*0094*.. 195-221 225/45R17 F24 Flh V17
195-221 235/45R17 A01 K1a K2b K6j S02
195-221 235/45R17 A01 K1v K2h K6j
Seat Leon X-Perience 81-135 205/50R17 A90 A14 A18 A56
5F 81-135 205/55R17 A12 Car F24 KMV
e9*2007/46*0094*.. 81-135 225/45R17 A90 S02
81-135 235/45R17 A12
Skoda Kodiaq 85-140 215/65R17 130 A12 A14 A18
NS 85-140 225/60R17 130 A57 S05
e8*2007/46*0249* 85-140 225/65R17 130
Skoda Octavia (II) 55-118 205/50R17 A01 K1a R37 T89 T93 A12 A14 A18
1Z 55-118 215/45R17 R37 T88 T91 Car Lim Npf
e11*2001/116*0230*..; 55-147 205/50R17 A01 K1a M+S V17 S02
e11*2007/46*0012*.. 55-147 215/45R17 M+S T91
55-147 225/45R17 A01 K1a
Skoda Octavia (III) 63-110 205/50R17 A90 A14 A18 A58
5E 63-110 215/45R17 A33 Car F23 Lim
e11*2007/46*0243*00- 63-110 225/45R17 A90 Npf S02
19; 63-110 235/45R17 A12
e11*2007/46*0244*00-
13
Skoda Octavia (III) 77-169 205/50R17 A90 A14 A18 A57
5E 77-169 215/45R17 A33 Car F24 Lim
e11*2007/46*0243*00- 77-169 225/45R17 A90 Npf S02
19 77-169 235/45R17 A12
Skoda Octavia Scout 103-118 205/50R17 M+S T93 A12 A14 A18
(II) 103-118 225/45R17 M+S T91 A56 Car KMV
1Z 103-118 225/50R17 A01 K1c S02
e11*2001/116* 103-118 235/45R17 A01 K1a
0230*21-..;
e11*2007/46*0012*..
Skoda Superb (II) 77-147 205/50R17 T93 A12 A14 A18
3T 77-191 205/50R17 M+S T93 Car Lim V17
e11*2001/116* 77-191 225/45R17 T91 T94 S02
0326*00-31; 77-191 235/45R17
e11*2007/46*
0014*00-21
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51595 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55805617 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J X 17H2 Typ R917
Hersteller MOMO Srl
Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Superb (III) 88-162 235/50R17 R03 A12 A14 A18
3T 88-206 215/50R17 A57 Car Lim
e11*2001/116* 88-206 215/55R17 V00 V17 S03
0326*32-..; 88-206 225/50R17
e11*2007/46* 88-206 245/45R17
0014*22-..
Skoda Yeti 77-125 205/50R17 A33 M+S T89 T93 A14 A18 A57
5L 77-125 205/55R17 A12 M+S T91 T95 S02
e11*2007/46*0010*.., 77-125 215/50R17 A12 T90 T91 T93
e11*2007/46*0034*.. 77-125 225/45R17 A12 T90 T91 T93
77-125 225/50R17 A12
77-125 235/45R17 A12
77-125 245/45R17 A12
VW Beetle, /Cabrio (II) 77-162 205/55R17 R37 A12 A14 A18
16 77-162 215/50R17 A58 Cbo Flh
e1*2007/46*0539*.. 77-162 215/55R17 V17 S02
77-162 225/50R17
77-162 235/45R17
77-162 235/50R17
77-162 245/45R17 A01 K1a K1b
VW Bus (T4), 50-103 225/55R17 G01 K1a K41 T01 T97 130 A01 A12 A14
Transporter 50-103 235/45R17 K1a R70 T93 T94 T97 130 A18 S04
70X02.., 70X12.. 50-103 245/45R17 K1a K2b K34 K42 K45 T95 T99 130
H297-300, 304, 306,
H322-327
VW Caddy (III) 51-125 205/50R17 K1c K2b T89 T93 130 A01 A12 A14
2K, 2KN 51-125 215/45R17 K1a K2b T87 T91 130 A18 A57 A59
e1*2001/116* 51-125 225/45R17 K1c K2b T91 T94 130 V00 V17 S02
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (III) Maxi 62-125 205/50R17 K1c K2b T89 T93 130 A01 A12 A14
2K, 2KN 62-125 215/45R17 K1a T87 T91 130 A18 A57 A67
e1*2001/116* 62-125 225/45R17 K1c K2b T91 T94 130 V00 V17 S02
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (IV) Maxi 55-110 205/50R17 A01 K1a T93 130 A12 A14 A18
2K, 2KN 55-110 215/45R17 T91 130 A57 A67 V00
e1*2001/116* 55-110 225/45R17 A01 K1a K2b T91 T94 130 V17 S02
0252*42-..;
e1*2007/46*
0217*20-..
ab MJ 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51595 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55805617 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J X 17H2 Typ R917
Hersteller MOMO Srl
Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Cross Touran (I) 75-130 205/50R17 M+S T89 T93 A12 A14 A18
1T, 1t 75-130 225/45R17 M+S KMV V17 S02
e1*2001/116*
0211*00-35;
e1*2007/46*
0357*00-13; 0506*..
- incl. Facelift 2011
VW E-Golf (VII) 85, 100 205/50R17 A12 A14 A18
AU 85, 100 215/45R17 A58 F24 Flh
e1*2007/46*0623*10-.. 85, 100 225/45R17 V17 S02
- incl. Facelift 2017 85, 100 235/45R17 A01 K1a K2b K3c
VW E-Golf (VII) 85, 100 205/50R17 A12 A14 A18
AU 85, 100 215/45R17 A58 F23 Flh
e1*2007/46*0623*10-.. 85, 100 225/45R17 V17 S02
- incl. Facelift 2017 85, 100 235/45R17 A01 K1a K2b K3c
VW EOS 85-184 205/50R17 R37 A12 A14 A18
1F 85-184 215/45R17 R37 T87 T88 A58 Cbo V17
e1*2001/116*0349*.. 85-184 215/50R17 S02
- incl. Facelift 2011 85-184 225/45R17
85-191 205/50R17 M+S
85-191 215/45R17 M+S T87 T88
85-191 215/50R17 M+S
85-191 225/45R17 M+S
85-191 235/45R17
VW Golf (V) 55-169 205/50R17 K1c R37 A01 A12 A14
1K 55-169 215/45R17 K1c R37 T87 T88 A18 Flh V17
e1*2001/116* 55-184 205/50R17 K1c M+S S02
0242*00-24 55-184 215/45R17 K1c M+S T87 T88
55-184 225/45R17 K1c
VW Golf (V) Variant 59-147 205/50R17 K1a K2b K45 K56 A01 A12 A14
1KM 59-147 215/45R17 K1a K2b K56 A18 A58 Car
e1*2001/116* 59-147 225/45R17 K1a K1b K2b K56 V17 S02
0328*00-14
VW Golf (VI) 59-173 205/50R17 A01 K1a K2b A12 A14 A18
1K 59-173 215/45R17 T87 T91 Cbo Flh V17
e1*2001/116 59-173 225/45R17 A01 K1a K2b S02
*0242*25-..; 59-173 235/45R17 A01 K1c K2b K3a K6g K8d
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) R 188-199 205/50R17 A12 A14 A18
1K 188-199 215/45R17 T87 T88 Cbo Flh V17
e1*2001/116 188-199 225/45R17 S02
*0242*33-.. 188-199 235/45R17 A01 K1c K2b K3a K6g K8d
VW Golf (VI) Variant 59-118 205/50R17 A01 K1a K2b K6g A12 A14 A18
1KM 59-118 215/45R17 T87 T88 Car V17 S02
e1*2001/116*0328*..; 59-118 225/45R17 A01 K1a K2b K6g
e1*2007/46* 59-118 235/45R17 A01 K1c K2b K3a K6h K8d
0492*00-05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51595 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55805617 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J X 17H2 Typ R917
Hersteller MOMO Srl
Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) /-Variant 63-169 205/50R17 A12 A14 A18
AU, AUV, 1K, 1KM 63-169 215/45R17 A57 Car F24
e1*2007/46*0623*..; 63-180 225/45R17 Flh KOV NoE
e1*2007/46*0627*..; 63-180 235/45R17 A01 K1a K2b K3c V00 V17 S02
e1*2007/46* 63-195 205/50R17 M+S
0490*05-..; 63-195 215/45R17 M+S
e1*2007/46*0492*06-.. 63-195 225/45R17 M+S
- incl. Facelift 2017
VW Golf (VII) /-Variant 63 - 90 205/50R17 A12 A14 A18
AU, AUV, 1K, 1KM 63 - 90 215/45R17 A58 Car F23
e1*2007/46*0623*..; 63 - 90 225/45R17 Flh KOV NoE
e1*2007/46*0627*..; 63 - 90 235/45R17 A01 K1a K2b K3c V17 S02
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) Alltrack 81-135 205/50R17 A91 A14 A18 A56
AUV 81-135 205/55R17 A12 Car F24 KMV
e1*2007/46*0627*.. 81-135 225/45R17 A90 S02
VW Golf (VII) GTE 110 205/50R17 A12 A14 A18
Hybrid 110 215/45R17 A58 F24 Flh
AU 110 225/45R17 V17 S02
e1*2007/46*0623*11-.. 110 235/45R17 A01 K1a K2b K3c
- incl. Facelift 2017
VW Golf (VII) R 206, 221 205/50R17 A12 A14 A18
AU 206, 221 215/45R17 A56 F24 Flh
e1*2007/46*0623*.. 206, 221 225/45R17 S02
- incl. Facelift 2017 206, 221 235/45R17 A01 K1a K2b K3c
206-228 205/50R17 M+S
206-228 215/45R17 M+S
206-228 225/45R17 M+S
206-228 235/45R17 A01 K1a K2b K3c M+S
VW Golf (VII) R 213-228 205/50R17 M+S A12 A14 A18
Variant 213-228 215/45R17 M+S A56 Car F24
AUV 213-228 225/45R17 M+S S02
e1*2007/46*0627*.. 213-228 235/45R17 A01 K1a K2b K3c M+S
- incl. Facelift 2017
VW Golf Plus 55-125 205/50R17 A01 K1a K1b K2b K56 A12 A14 A18
1KP 55-125 215/45R17 T87 T88 T91 A58 Flh V17
e1*2001/116*0304*..; 55-125 225/45R17 A01 K1a K1b K2b K56 S02
e1*2007/46*0491*..
VW Golf Sportsvan 92, 110 205/50R17 A12 A14 A18
AUV, 1KM 92, 110 215/45R17 A58 F24 Flh
e1*2007/46*0627*..; 92, 110 225/45R17 V00 V17 S02
e1*2007/46*0492*08-.. 92, 110 235/45R17 A01 K1a K2b K3c
VW Golf Sportsvan 63-85 205/50R17 A12 A14 A18
AUV, 1KM 63-85 215/45R17 A58 F23 Flh
e1*2007/46*0627*..; 63-85 225/45R17 V17 S02
e1*2007/46*0492*08-.. 63-85 235/45R17 A01 K1a K2b K3c K8g
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51595 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55805617 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J X 17H2 Typ R917
Hersteller MOMO Srl
Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Jetta 77 - 155 205/50R17 A01 K1a K1b K2b A12 A14 A18
16, 16H 77 - 155 215/45R17 A58 Sth S02
e1*2007/46*0539*..; 77 - 155 225/45R17 A01 K1a K1b K2b
e1*2007/46*0584*.. 77 - 155 235/45R17 A01 K1c K2b K3a K6g K8e
VW Jetta 66-147 205/50R17 K1a K2b K56 A01 A12 A14
1KM 66-147 215/45R17 K1a K2b K56 A18 A58 Sth
e1*2001/116*0328*.. 66-147 225/45R17 K1a K1b K2b K56 V17 S02
VW Passat (VI) 75-147 205/50R17 R37 A12 A14 A18
3C 75-147 215/45R17 R37 T87 T88 T91 Lim V17 S02
e1*2001/116* 75-147 215/50R17
0307*00-23 75-147 225/45R17
75-147 235/45R17
VW Passat (VI) 184 205/50R17 M+S A12 A14 A18
3C 184 215/45R17 M+S T87 T88 T91 Lim V17 S02
e1*2001/116* 184 215/50R17 M+S
0307*00-23 184 225/45R17 M+S
184 235/45R17
VW Passat (VI) 184 205/50R17 M+S T93 A12 A14 A18
Variant 184 215/45R17 M+S T91 Car S02
3C 184 215/50R17 M+S T91
e1*2001/116* 184 225/45R17 M+S T91
0307*00-23 184 235/45R17
VW Passat (VI) 75-147 205/50R17 R37 T89 T93 130 A12 A14 A18
Variant 75-147 215/45R17 R37 T87 T88 T91 130 Car V17 S02
3C 75-147 215/50R17 T90 130
e1*2001/116* 75-147 225/45R17 T90 130
0307*00-23 75-147 235/45R17 130
VW Passat (VII) 77-155 205/50R17 A90 T89 T93 A14 A18 Car
3C, 3c 77-155 215/45R17 A33 T87 T91 Lim V17 VoA
e1*2001/116* 77-155 215/50R17 A12 T91 T95 S02
0307*24-36; 77-155 225/45R17 A12 T91 T94
e1*2007/46* 77-155 235/45R17 A12
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat (VII) 77-155 205/50R17 A90 T89 T93 A14 A18 Car
3C, 3c 77-155 215/45R17 A33 T87 T91 KMV Lim V17
e1*2001/116* 77-155 215/50R17 A12 T91 T95 VoA S02
0307*24-36; 77-155 225/45R17 A12 T91 T94
e1*2007/46* 77-155 235/45R17 A12
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51595 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55805617 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J X 17H2 Typ R917
Hersteller MOMO Srl
Seite 10 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VIII) 88-140 235/50R17 R03 A12 A14 A18
3C 88-206 215/50R17 A57 Car Lim
e1*2001/116* 88-206 215/55R17 V00 V17 VoA
0307*37-.. 88-206 225/50R17 S03
- Limousine / Variant 88-206 245/45R17
ab MJ 2015 (B8/3G)
VW Sharan 66-150 225/45R17 K2b K56 T91 T93 T94 130 A01 A12 A14
7M 66-150 235/45R17 K1a K2c K42 K56 T93 T94 T97 130 A18 K46 V17
e1*93/81,95/54, S04
98/14,2001/116
*0023*..
VW Tiguan (I) 81-155 215/60R17 A12 A14 A18
5N 81-155 225/55R17 KMV S03
e1*2001/116* 81-155 235/55R17
0450*00-23; 81-155 245/50R17
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 215/60R17 A12 A14 A18
5N 81-155 225/55R17 S03
e1*2001/116* 81-155 235/55R17
0450*11-23; 81-155 245/50R17
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 215/60R17 A12 A14 A18
5N 81-155 225/55R17 S03
e1*2001/116* 81-155 235/55R17
0450*00-10; 81-155 245/50R17 A01 K2b
e1*2007/46*
0487*00-01
VW Tiguan (II) 85-176 215/65R17 A12 A14 A18
5N 85-176 225/60R17 A57 KOV S05
e1*2001/116* 85-176 225/65R17
0450*24-..;
e1*2007/46*
0487*15-..
- ab Modell 2016
VW Tiguan (II) 85-176 215/65R17 A12 A14 A18
5N 85-176 225/60R17 A57 KMV S05
e1*2001/116* 85-176 225/65R17
0450*24-..;
e1*2007/46*
0487*15-..
- ab Modell 2016
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51595 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55805617 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J X 17H2 Typ R917
Hersteller MOMO Srl
Seite 11 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Touran (I) 66-125 205/50R17 K1a K2b T89 T93 A01 A12 A14
1T 66-125 215/45R17 K1a K2b T87 T91 A18 A58 Npf
e1*2001/116* 66-125 225/45R17 K1c K2b V17 S02
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran (I) 66-130 205/50R17 K2b T89 T93 A01 A12 A14
1T, 1t 66-130 215/45R17 K2b T91 A18 A58 Npf
e1*2001/116* 66-130 225/45R17 K2b V17 S02
0211*23-35;
e1*2007/46*
0357*02-13, 0506*..
ab MJ 2011
VW Touran (II) 81-140 205/55R17 K1a A01 A12 A14
1T 81-140 215/50R17 K1a K2b K6g A18 A58 V17
e1*2001/116* 81-140 215/55R17 K1a K2b K6g S03
0211*36-..; 81-140 225/50R17 K1c K2b K3c K6h
e1*2007/46*0357*14-.. 81-140 235/50R17 K1c K2b K3c K5b K6h K6i K8d
ab MJ 2016 81-140 245/45R17 K1c K2b K3c K6h
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51595 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55805617 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J X 17H2 Typ R917
Hersteller MOMO Srl

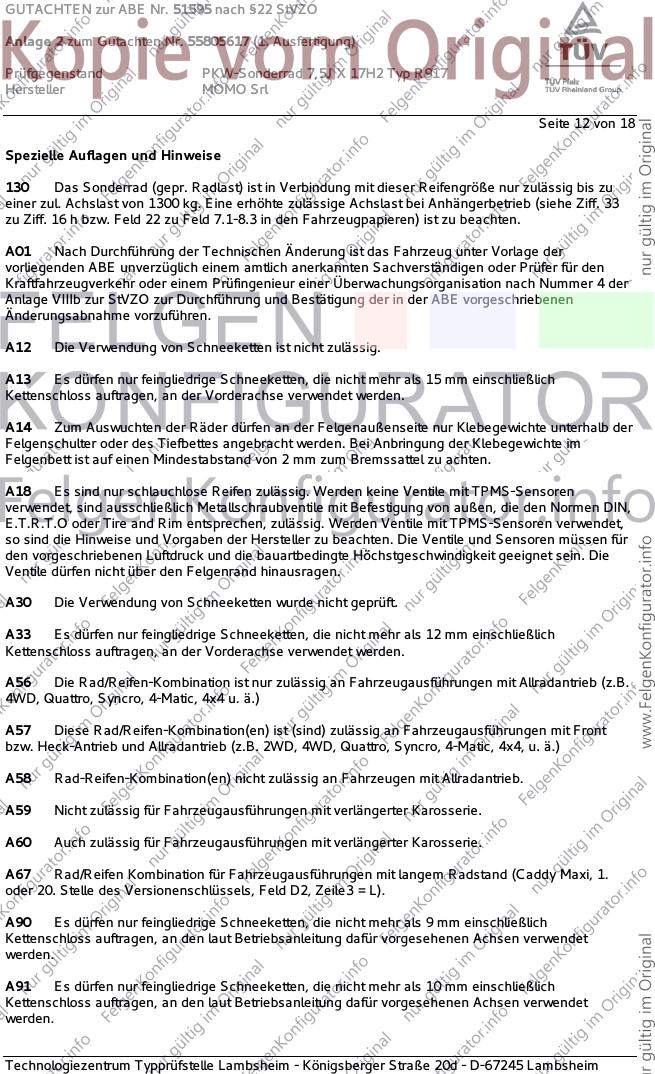

Seite 12 von 18
Spezielle Auflagen und Hinweise
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51595 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55805617 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J X 17H2 Typ R917
Hersteller MOMO Srl

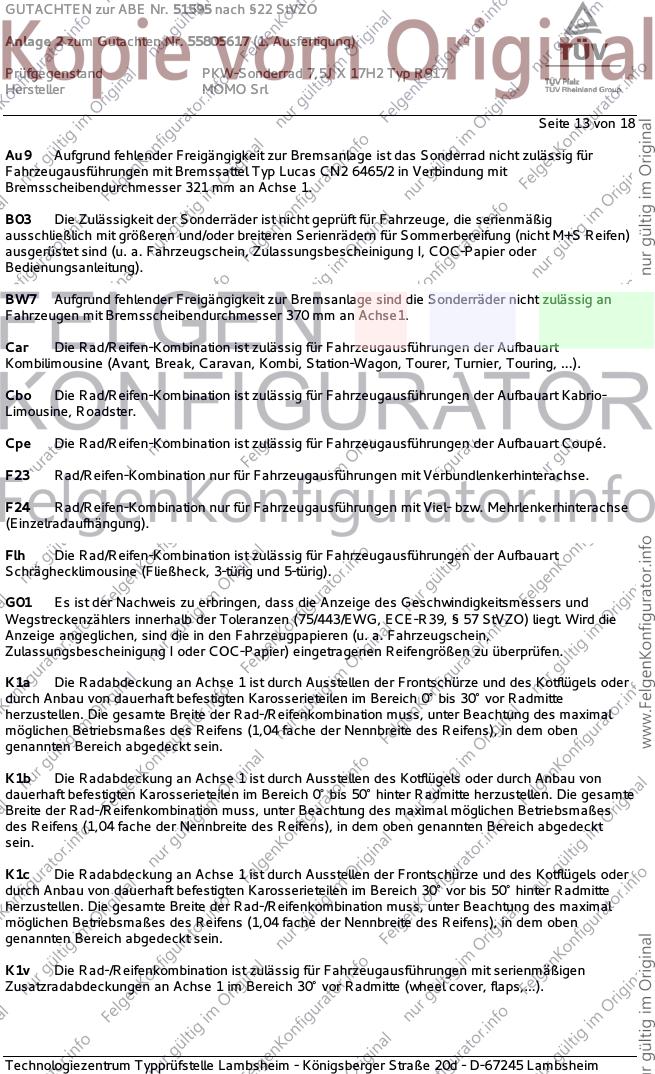

Seite 13 von 18
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kabrio-
Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51595 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55805617 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J X 17H2 Typ R917
Hersteller MOMO Srl

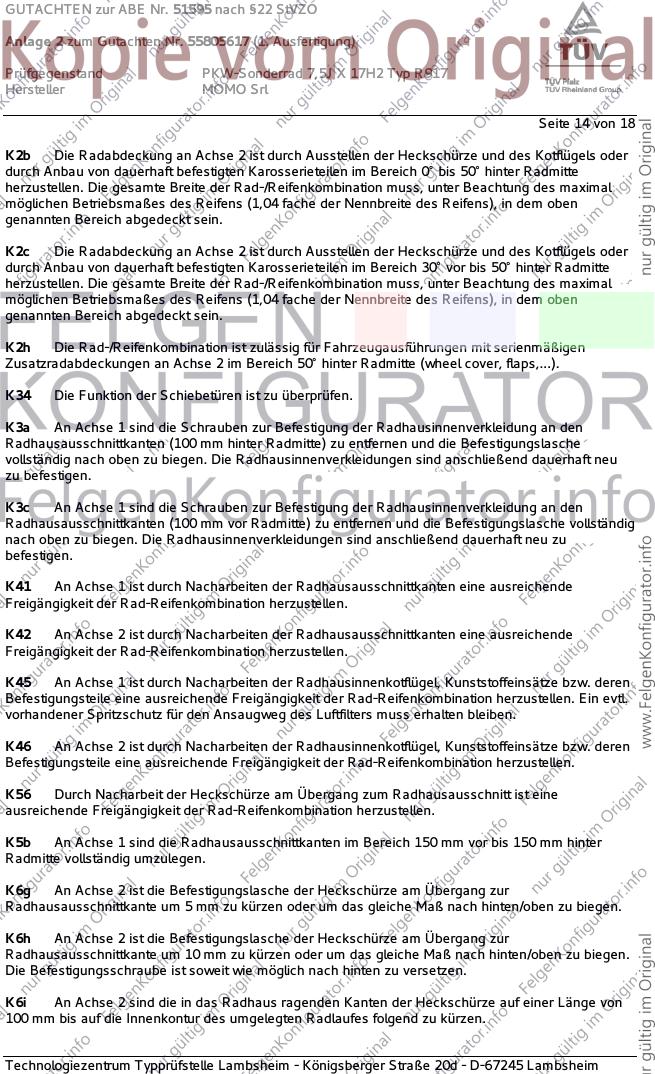

Seite 14 von 18
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51595 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55805617 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J X 17H2 Typ R917
Hersteller MOMO Srl

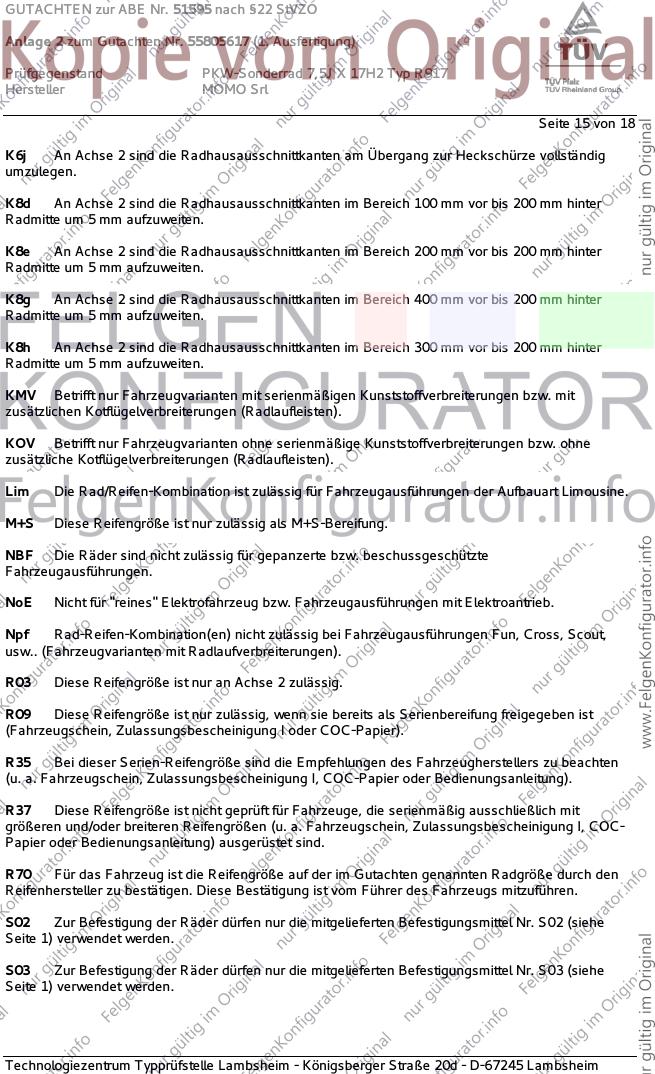

Seite 15 von 18
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51595 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55805617 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J X 17H2 Typ R917
Hersteller MOMO Srl

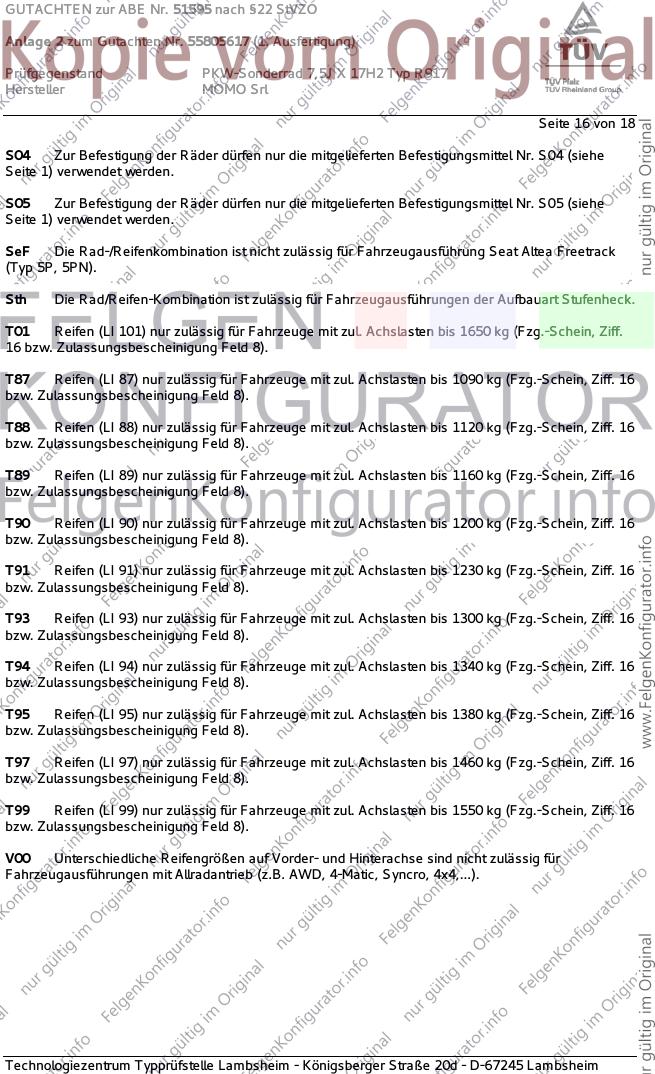

Seite 16 von 18
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51595 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55805617 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J X 17H2 Typ R917
Hersteller MOMO Srl

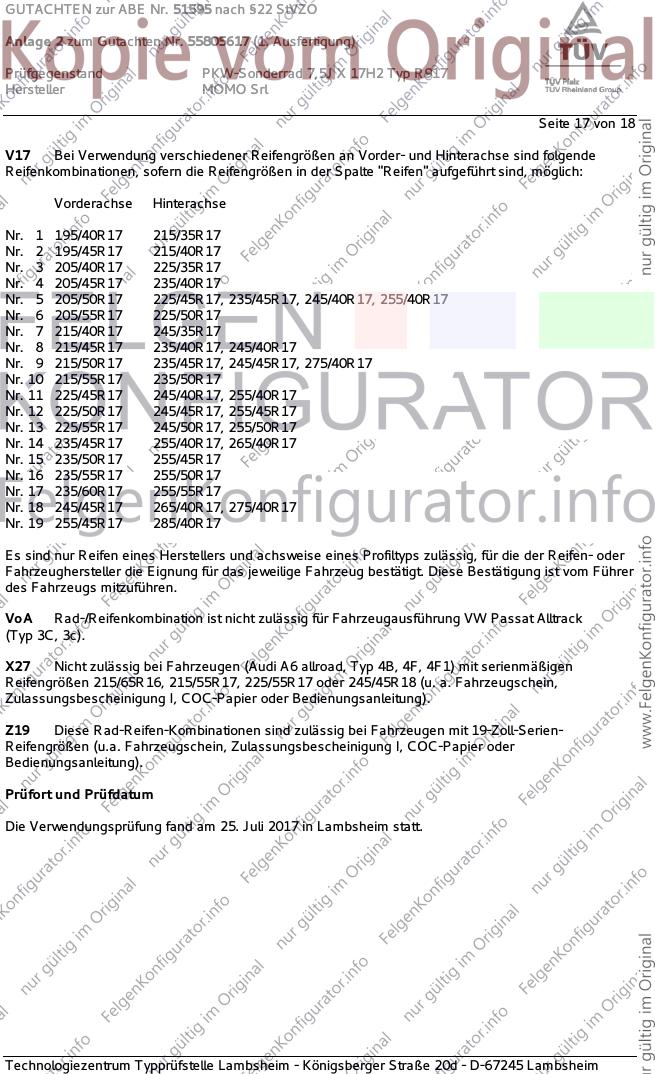

Seite 17 von 18
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 25. Juli 2017 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51595 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55805617 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5J X 17H2 Typ R917
Hersteller MOMO Srl
Seite 18 von 18
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum Mai 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 25. Juli 2017
Schmidt 00275836.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
