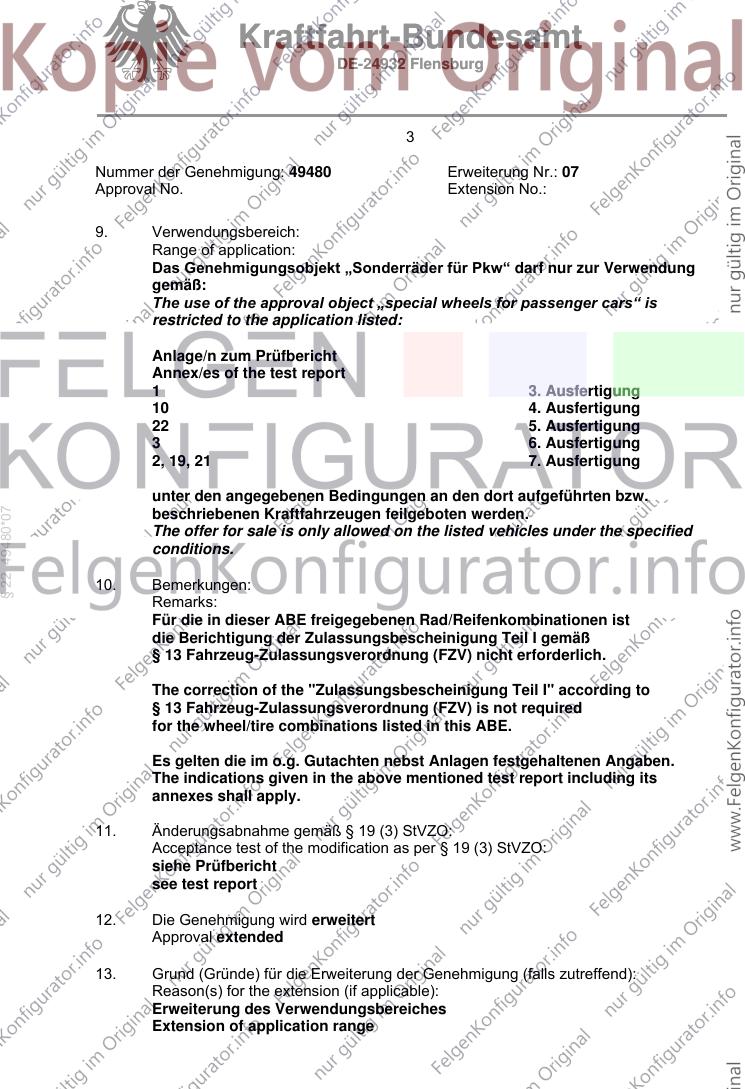

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 6 J x 15 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 49480*07
special wheels for passenger cars 6 J x 15 H2
Nummer der Genehmigung: 49480 Erweiterung Nr.: 07
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
Reifen Gundlach GmbH
DE-56316 Raubach
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
OX03 6015
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 49480 Erweiterung Nr.: 07
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 49480*07
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH
DE-67245 Lambsheim
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
28.07.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55063613 (8. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 49480 Erweiterung Nr.: 07
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 3. Ausfertigung
10 4. Ausfertigung
22 5. Ausfertigung
3 6. Ausfertigung
2, 19, 21 7. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
§ 22 49480*07
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Erweiterung des Verwendungsbereiches
Extension of application range
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 49480 Erweiterung Nr.: 07
Approval No. Extension No.:
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 14.08.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
§ 22 49480*07
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package

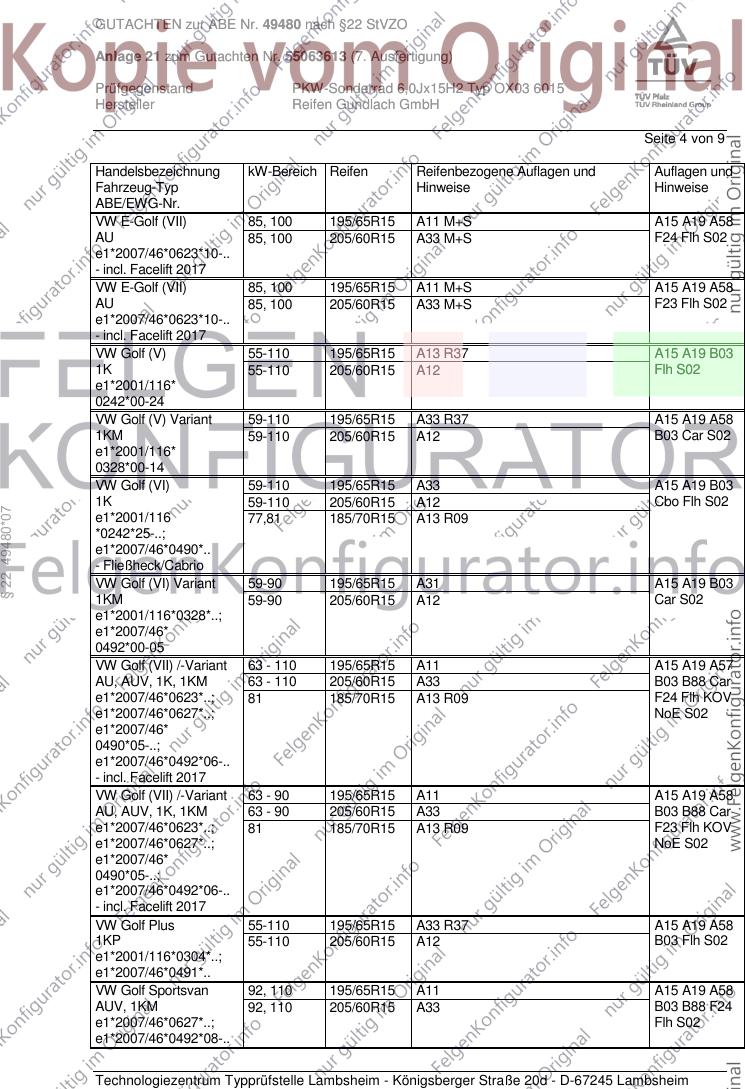

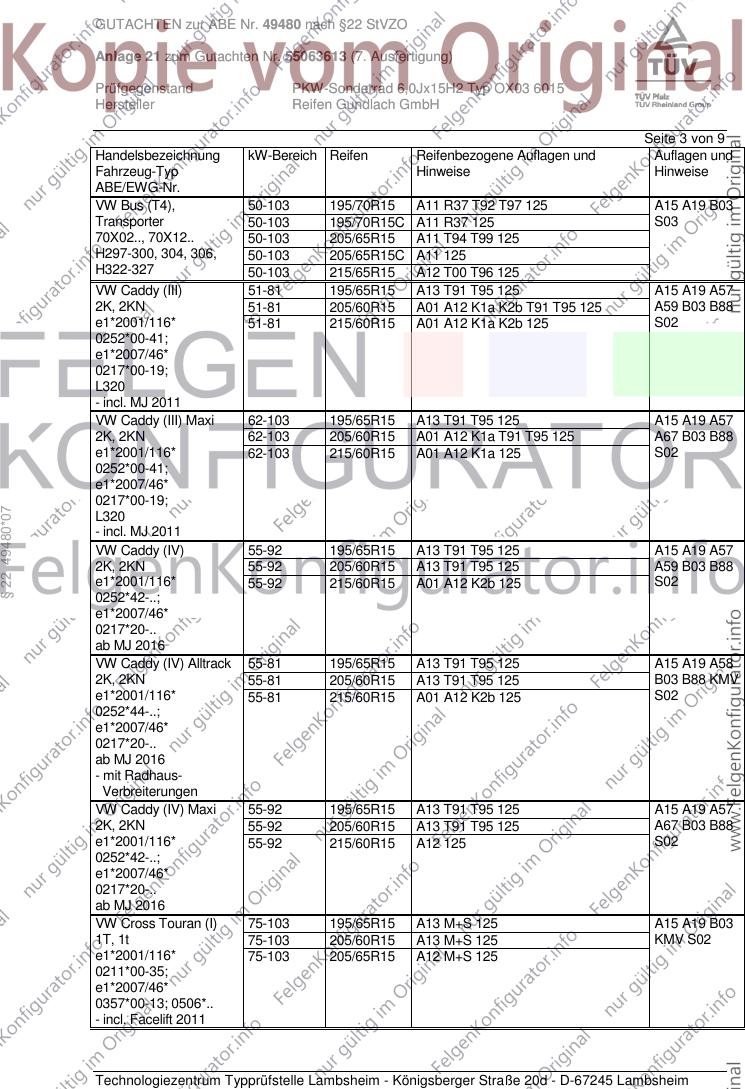

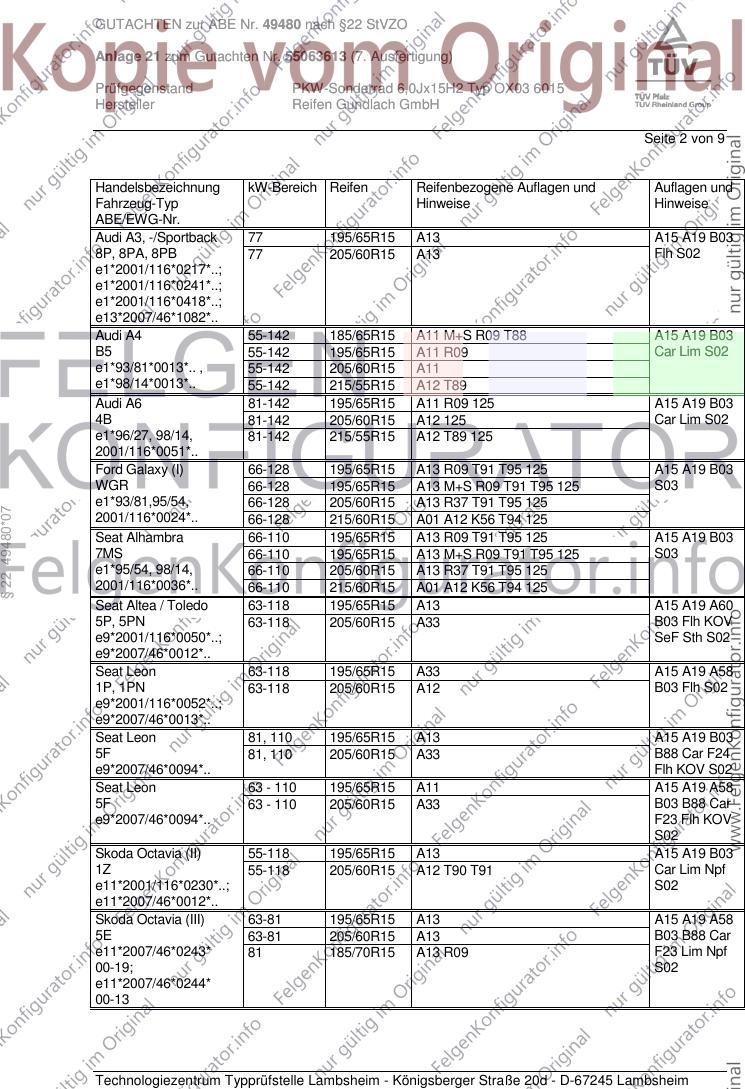

GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55063613 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH
Seite 1 von 9
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad
Modell OX03
Typ OX03 6015
Radgröße 6,0Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
D3 OX03 6015 D3 / Ø66,6xØ57,1 5/112/57,1 45 625 2050
Kennzeichnungen
KBA-Nummer 49480
Herstellerzeichen ww. OX-ML, OX-M
Radtyp und Ausführung OX03 6015 (s.o.)
Radgröße 6,0Jx15H2
§ 22 49480*07
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M14x1,5 Kegel 60° 120 28,3 RG.560D
S03 Schraube M14x1,5 Kegel 60° 170 32 RG.562D
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55063613 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3, -/Sportback 77 195/65R15 A13 A15 A19 B03
8P, 8PA, 8PB 77 205/60R15 A13 Flh S02
e1*2001/116*0217*..;
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A4 55-142 185/65R15 A11 M+S R09 T88 A15 A19 B03
B5 55-142 195/65R15 A11 R09 Car Lim S02
e1*93/81*0013*.. , 55-142 205/60R15 A11
e1*98/14*0013*.. 55-142 215/55R15 A12 T89
Audi A6 81-142 195/65R15 A11 R09 125 A15 A19 B03
4B 81-142 205/60R15 A12 125 Car Lim S02
e1*96/27, 98/14, 81-142 215/55R15 A12 T89 125
2001/116*0051*..
Ford Galaxy (I) 66-128 195/65R15 A13 R09 T91 T95 125 A15 A19 B03
WGR 66-128 195/65R15 A13 M+S R09 T91 T95 125 S03
e1*93/81,95/54, 66-128 205/60R15 A13 R37 T91 T95 125
§ 22 49480*07
2001/116*0024*.. 66-128 215/60R15 A01 A12 K56 T94 125
Seat Alhambra 66-110 195/65R15 A13 R09 T91 T95 125 A15 A19 B03
7MS 66-110 195/65R15 A13 M+S R09 T91 T95 125 S03
e1*95/54, 98/14, 66-110 205/60R15 A13 R37 T91 T95 125
2001/116*0036*.. 66-110 215/60R15 A01 A12 K56 T94 125
Seat Altea / Toledo 63-118 195/65R15 A13 A15 A19 A60
5P, 5PN 63-118 205/60R15 A33 B03 Flh KOV
e9*2001/116*0050*..; SeF Sth S02
e9*2007/46*0012*..
Seat Leon 63-118 195/65R15 A33 A15 A19 A58
1P, 1PN 63-118 205/60R15 A12 B03 Flh S02
e9*2001/116*0052*..;
e9*2007/46*0013*..
Seat Leon 81, 110 195/65R15 A13 A15 A19 B03
5F 81, 110 205/60R15 A33 B88 Car F24
e9*2007/46*0094*.. Flh KOV S02
Seat Leon 63 - 110 195/65R15 A11 A15 A19 A58
5F 63 - 110 205/60R15 A33 B03 B88 Car
e9*2007/46*0094*.. F23 Flh KOV
S02
Skoda Octavia (II) 55-118 195/65R15 A13 A15 A19 B03
1Z 55-118 205/60R15 A12 T90 T91 Car Lim Npf
e11*2001/116*0230*..; S02
e11*2007/46*0012*..
Skoda Octavia (III) 63-81 195/65R15 A13 A15 A19 A58
5E 63-81 205/60R15 A13 B03 B88 Car
e11*2007/46*0243* 81 185/70R15 A13 R09 F23 Lim Npf
00-19; S02
e11*2007/46*0244*
00-13
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55063613 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Bus (T4), 50-103 195/70R15 A11 R37 T92 T97 125 A15 A19 B03
Transporter 50-103 195/70R15C A11 R37 125 S03
70X02.., 70X12.. 50-103 205/65R15 A11 T94 T99 125
H297-300, 304, 306, 50-103 205/65R15C A11 125
H322-327 50-103 215/65R15 A12 T00 T96 125
VW Caddy (III) 51-81 195/65R15 A13 T91 T95 125 A15 A19 A57
2K, 2KN 51-81 205/60R15 A01 A12 K1a K2b T91 T95 125 A59 B03 B88
e1*2001/116* 51-81 215/60R15 A01 A12 K1a K2b 125 S02
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (III) Maxi 62-103 195/65R15 A13 T91 T95 125 A15 A19 A57
2K, 2KN 62-103 205/60R15 A01 A12 K1a T91 T95 125 A67 B03 B88
e1*2001/116* 62-103 215/60R15 A01 A12 K1a 125 S02
0252*00-41;
e1*2007/46*
0217*00-19;
§ 22 49480*07
L320
- incl. MJ 2011
VW Caddy (IV) 55-92 195/65R15 A13 T91 T95 125 A15 A19 A57
2K, 2KN 55-92 205/60R15 A13 T91 T95 125 A59 B03 B88
e1*2001/116* 55-92 215/60R15 A01 A12 K2b 125 S02
0252*42-..;
e1*2007/46*
0217*20-..
ab MJ 2016
VW Caddy (IV) Alltrack 55-81 195/65R15 A13 T91 T95 125 A15 A19 A58
2K, 2KN 55-81 205/60R15 A13 T91 T95 125 B03 B88 KMV
e1*2001/116* 55-81 215/60R15 A01 A12 K2b 125 S02
0252*44-..;
e1*2007/46*
0217*20-..
ab MJ 2016
- mit Radhaus-
Verbreiterungen
VW Caddy (IV) Maxi 55-92 195/65R15 A13 T91 T95 125 A15 A19 A57
2K, 2KN 55-92 205/60R15 A13 T91 T95 125 A67 B03 B88
e1*2001/116* 55-92 215/60R15 A12 125 S02
0252*42-..;
e1*2007/46*
0217*20-..
ab MJ 2016
VW Cross Touran (I) 75-103 195/65R15 A13 M+S 125 A15 A19 B03
1T, 1t 75-103 205/60R15 A13 M+S 125 KMV S02
e1*2001/116* 75-103 205/65R15 A12 M+S 125
0211*00-35;
e1*2007/46*
0357*00-13; 0506*..
- incl. Facelift 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55063613 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW E-Golf (VII) 85, 100 195/65R15 A11 M+S A15 A19 A58
AU 85, 100 205/60R15 A33 M+S F24 Flh S02
e1*2007/46*0623*10-..
- incl. Facelift 2017
VW E-Golf (VII) 85, 100 195/65R15 A11 M+S A15 A19 A58
AU 85, 100 205/60R15 A33 M+S F23 Flh S02
e1*2007/46*0623*10-..
- incl. Facelift 2017
VW Golf (V) 55-110 195/65R15 A13 R37 A15 A19 B03
1K 55-110 205/60R15 A12 Flh S02
e1*2001/116*
0242*00-24
VW Golf (V) Variant 59-110 195/65R15 A33 R37 A15 A19 A58
1KM 59-110 205/60R15 A12 B03 Car S02
e1*2001/116*
0328*00-14
VW Golf (VI) 59-110 195/65R15 A33 A15 A19 B03
1K 59-110 205/60R15 A12 Cbo Flh S02
§ 22 49480*07
e1*2001/116 77,81 185/70R15 A13 R09
*0242*25-..;
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-90 195/65R15 A31 A15 A19 B03
1KM 59-90 205/60R15 A12 Car S02
e1*2001/116*0328*..;
e1*2007/46*
0492*00-05
VW Golf (VII) /-Variant 63 - 110 195/65R15 A11 A15 A19 A57
AU, AUV, 1K, 1KM 63 - 110 205/60R15 A33 B03 B88 Car
e1*2007/46*0623*..; 81 185/70R15 A13 R09 F24 Flh KOV
e1*2007/46*0627*..; NoE S02
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63 - 90 195/65R15 A11 A15 A19 A58
AU, AUV, 1K, 1KM 63 - 90 205/60R15 A33 B03 B88 Car
e1*2007/46*0623*..; 81 185/70R15 A13 R09 F23 Flh KOV
e1*2007/46*0627*..; NoE S02
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf Plus 55-110 195/65R15 A33 R37 A15 A19 A58
1KP 55-110 205/60R15 A12 B03 Flh S02
e1*2001/116*0304*..;
e1*2007/46*0491*..
VW Golf Sportsvan 92, 110 195/65R15 A11 A15 A19 A58
AUV, 1KM 92, 110 205/60R15 A33 B03 B88 F24
e1*2007/46*0627*..; Flh S02
e1*2007/46*0492*08-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55063613 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH

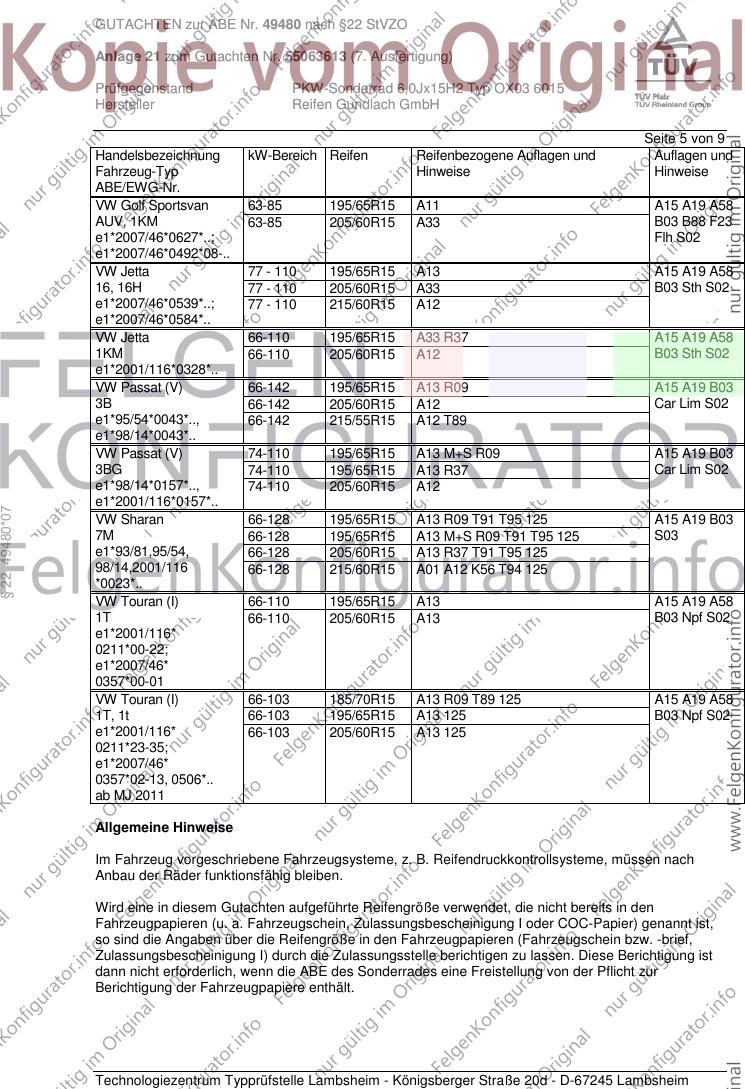

Seite 5 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf Sportsvan 63-85 195/65R15 A11 A15 A19 A58
AUV, 1KM 63-85 205/60R15 A33 B03 B88 F23
e1*2007/46*0627*..; Flh S02
e1*2007/46*0492*08-..
VW Jetta 77 - 110 195/65R15 A13 A15 A19 A58
16, 16H 77 - 110 205/60R15 A33 B03 Sth S02
e1*2007/46*0539*..; 77 - 110 215/60R15 A12
e1*2007/46*0584*..
VW Jetta 66-110 195/65R15 A33 R37 A15 A19 A58
1KM 66-110 205/60R15 A12 B03 Sth S02
e1*2001/116*0328*..
VW Passat (V) 66-142 195/65R15 A13 R09 A15 A19 B03
3B 66-142 205/60R15 A12 Car Lim S02
e1*95/54*0043*.., 66-142 215/55R15 A12 T89
e1*98/14*0043*..
VW Passat (V) 74-110 195/65R15 A13 M+S R09 A15 A19 B03
3BG 74-110 195/65R15 A13 R37 Car Lim S02
e1*98/14*0157*.., 74-110 205/60R15 A12
e1*2001/116*0157*..
§ 22 49480*07
VW Sharan 66-128 195/65R15 A13 R09 T91 T95 125 A15 A19 B03
7M 66-128 195/65R15 A13 M+S R09 T91 T95 125 S03
e1*93/81,95/54, 66-128 205/60R15 A13 R37 T91 T95 125
98/14,2001/116 66-128 215/60R15 A01 A12 K56 T94 125
*0023*..
VW Touran (I) 66-110 195/65R15 A13 A15 A19 A58
1T 66-110 205/60R15 A13 B03 Npf S02
e1*2001/116*
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran (I) 66-103 185/70R15 A13 R09 T89 125 A15 A19 A58
1T, 1t 66-103 195/65R15 A13 125 B03 Npf S02
e1*2001/116* 66-103 205/60R15 A13 125
0211*23-35;
e1*2007/46*
0357*02-13, 0506*..
ab MJ 2011
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55063613 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH

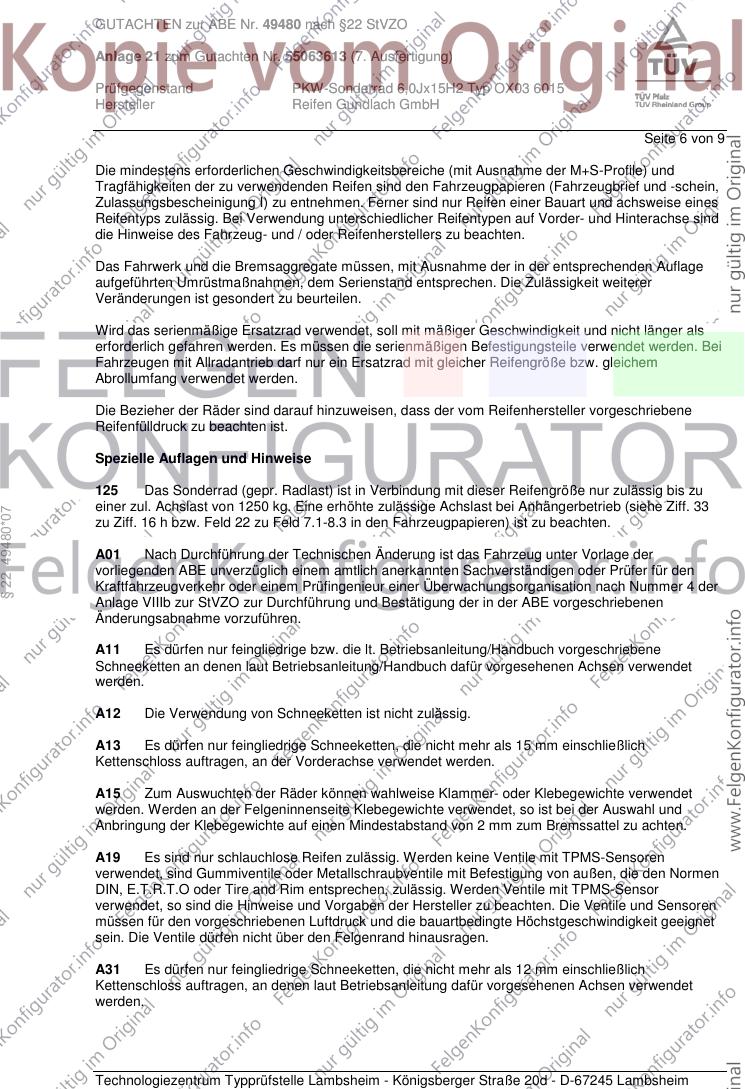

Seite 6 von 9
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
125 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1250 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
§ 22 49480*07
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und
Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55063613 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH
Seite 7 von 9
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B88 Räder nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 288 mm
an Achse 1.
§ 22 49480*07
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kabrio-
Limousine, Roadster.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55063613 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH
Seite 8 von 9
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
§ 22 49480*07
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49480 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55063613 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ OX03 6015
Hersteller Reifen Gundlach GmbH

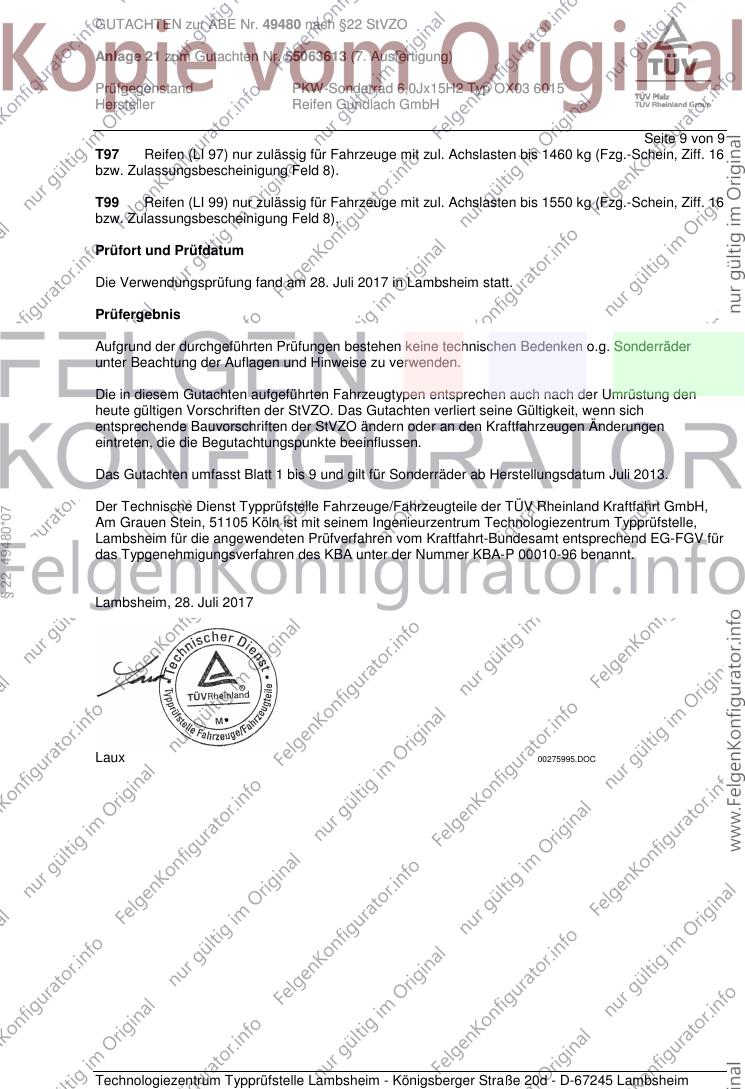

Seite 9 von 9
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 28. Juli 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Juli 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
§ 22 49480*07
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. Juli 2017
Laux 00275995.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
