Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 46943*06
Gerät: Sonderräder für Pkw
8 J x 18 H2
Typ: SH880
§ 22 46943*06
Inhaber der ABE und Reifen Gundlach GmbH
Hersteller: DE-56316 Raubach
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 46943
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 46943*06
Die ABE-Nr. 46943*06 erstreckt sich auf die Räder 8 J x 18 H2, Typ SH880, in den
Ausführungen wie im Gutachten Nr. 55061607 (7. Ausfertigung) vom 24.02.2017
beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
24, 25 1. Ausfertigung
6, 8, 14, 22 5. Ausfertigung
3, 5, 9, 10 - 13, 15 - 18, 20 7. Ausfertigung
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
§ 22 46943*06
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH, vom 24.02.2017
festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 15.03.2017
Im Auftrag
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 1 von 17
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad
Modell SF43
Typ SH880
Radgröße 18x8J
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- SH880 / Ø72,6xØ57,1 5/112/57,1 45 880 2260
Kennzeichnungen
KBA-Nummer 46943
Herstellerzeichen ww. Y, ADV-C, -CS; -M
Radtyp und Ausführung SH880 (s.o.)
Radgröße 18x8J
§ 22 46943*06
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M14x1,5 Kegel 60° 120 28,3 RG.560
S03 Schraube M14x1,5 Kegel 60° 170 32 RG.562
S04 Schraube M14x1,5 Kegel 60° 140 28,3 RG.560
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 215/40R18 T85 T89 A12 A15 A18
8V 77-140 225/35R18 T87 A57 Cbo F24
e1*2007/46*0607*.. 77-140 225/40R18 Lim V00 V18
- Limousine / Cabrio 77-140 235/35R18 S02
- incl. Facelift 2016 77-140 235/40R18 A01 G79
77-140 235/40R18 R69
77-140 245/35R18 A01 K1a K2b
Audi A3 Cabriolet 75-147 215/40R18 K1a K1b K56 R37 T85 T89 A01 A12 A15
8P 75-147 225/35R18 K1c K56 T87 A18 A58 Cbo
e1*2001/116*0456*.. 75-147 225/40R18 K1c K56 S02
Audi A3 110 215/40R18 T89 A12 A15 A18
Sportback e-tron 110 225/35R18 T87 A58 F24 Flh
8V 110 225/40R18 S02
e1*2007/46*0607*..
- incl. Facelift 2016
Audi A3, -/Sportback 184-195 225/40R18 K1c K56 T88 T89 A01 A12 A15
8P, 8PA A18 Flh S02
§ 22 46943*06
e1*2001/116*0217*..,
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 215/40R18 K1a K1b K56 R37 T85 T89 A01 A12 A15
8P, 8PA, 8PB 66-147 225/35R18 K1c K56 T87 A18 Flh S02
e1*2001/116*0217*..; 66-147 225/40R18 K1c K56
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 215/40R18 T85 T89 A12 A15 A18
8V 77-140 225/35R18 T83 T87 A57 F24 Flh
e1*2007/46*0607*.. 77-140 225/40R18 V00 V18 S02
- incl. Facelift 2016 77-140 235/35R18 A01 K1a K2b K3a K6g K8h T86 T90
77-140 245/35R18 A01 K2b K4i K6g K8h R03
Audi A4 74-188 225/40R18 T88 T89 T91 A12 A15 A18
8E 74-188 235/40R18 Car Lim S02
e1*98/14*0151*..,
e1*2001/116*0151*..
Audi A4 162 225/40R18 T88 T89 T91 A12 A15 A18
QB6 162 235/40R18 Car Cbo Lim
e1*2001/116*0243*.. S02
Audi A4 Cabriolet 96-188 225/40R18 T88 T89 T91 T92 A12 A15 A18
8H 96-188 235/40R18 T91 T93 Cbo S02
e1*98/14*0177*..,
e1*2001/116*0177*..
Audi A4 S4 253 225/40R18 M+S T92 A12 A15 A18
8E,8H,QB6 253 235/40R18 T91 T93 Car Cbo Lim
e1*98/14,2001/116* S02
0151,0177,0243*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 -/Avant 89-257 225/45R18 T91 T95 A12 A15 A18
4F, 4F1 89-257 235/40R18 T91 T93 Car Lim NBF
e1*2001/116*0254*.., 89-257 245/40R18 T93 V18 X27 S02
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi A8 154-171 235/50R18 R37 A12 A15 A18
4E 154-171 245/45R18 R37 T00 T96 BM7 Lim NBF
e1*2001/116*0198*.., 154-171 255/45R18 V18 S02
e1*2001/116*0246*.. 154-171 235/50R18 M+S
154-171 245/45R18 M+S T00 T96
154-171 255/45R18 M+S
Audi Q2 85, 110 215/50R18 A01 K1a R70 A12 A15 A18
GA 85, 110 225/45R18 A58 V18 S04
e1*2007/46*1552*.. 85, 110 235/45R18 A01 K1a
- Frontantrieb 85, 110 245/40R18 A01 K2b R03
Audi Q2 85, 110 215/50R18 R70 A12 A15 A18
GA 85, 110 225/45R18 A58 KMV V18
e1*2007/46*1552*.. 85, 110 235/45R18 Z19 S04
- Frontantrieb 85, 110 245/40R18 R03
§ 22 46943*06
- mit Zusatz-
Verbreiterungen
Audi Q3 88-162 225/45R18 A12 A15 A18
8U, 8U1 88-162 225/50R18 A57 S04
e1*2007/46*0591*..; 88-162 235/45R18
e13*2007/46*1163*.. 88-162 245/45R18
Audi Q3 88-162 225/45R18 A12 A15 A18
8U, 8U1 88-162 225/50R18 A57 KMV S04
e1*2007/46*0591*..; 88-162 235/45R18
e13*2007/46*1163*.. 88-162 245/45R18
- mit Radhaus-
Verbreiterungen
Audi RS3 Sportback 250 225/40R18 K4h M+S T92 A01 A12 A15
8P A18 A56 Flh
e1*2007/46*0615*.. S02
Audi S3 206-228 215/40R18 M+S T85 T89 A12 A15 A18
8V 206-228 225/35R18 T87 A56 Cbo F24
e1*2007/46*0607*.. 206-228 225/40R18 Lim S02
- Limousine / Cabrio 206-228 235/35R18
- incl. Facelift 2016 206-228 235/40R18
206-228 245/35R18 A01 K1a K2b
Audi S3, -/Sportback 206-228 215/40R18 M+S T89 A12 A15 A18
8V 206-228 225/40R18 A56 F24 Flh
e1*2007/46*0607*.. 206-228 235/35R18 A01 K1a K2b K3a K6g K8h T90 S02
- incl. Facelift 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TT (II) 118-155 225/40R18 A33 A15 A18 A57
8J 118-155 225/45R18 A33 Cbo Cpe S02
e1*2001/116* 118-155 235/40R18 A12
0369*00-16; 118-155 245/40R18 A01 A12 K46 K56
0374*00-01; 118-200 225/40R18 A33 M+S
0375*00 118-200 225/45R18 A33 M+S
118-200 235/40R18 A12 M+S
118-200 245/40R18 A01 A12 K46 K56 M+S
Audi TT (III) 132-169 225/40R18 A33 A15 A18 A57
8J 132-169 225/45R18 A33 Cbo Cpe V00
e1*2001/116* 132-169 235/40R18 A33 V18 S02
0369*17-.. 132-169 245/40R18 A91
ab MJ 2015 (8S)
Ford Galaxy (I) 66-150 225/40R18 K1a K2c K56 T91 T92 A01 A12 A15
WGR 66-150 235/40R18 K1c K2c K42 K46 K56 T91 T93 T95 A18 S03
e1*93/81,95/54,
2001/116*0024*..
Seat Alhambra 66-150 225/40R18 K1a K2c K56 T91 T92 A01 A12 A15
7MS 66-150 235/40R18 K1c K2c K42 K46 K56 T91 T93 T95 A18 S03
§ 22 46943*06
e1*95/54, 98/14,
2001/116*0036*..
Seat Altea / Toledo 63-155 215/40R18 K1c T85 T89 A01 A12 A15
5P, 5PN 63-155 225/35R18 K1c T83 T87 A18 A60 Flh
e9*2001/116*0050*..; 63-155 225/40R18 K1c T88 T91 KOV SeF Sth
e9*2007/46*0012*.. S02
Seat Ateca 85, 110 215/50R18 A91 R70 A15 A18 A58
5FP 85, 110 225/45R18 A33 F23 V18 S04
e9*2007/46*6394*.. 85, 110 225/50R18 A01 A12 G01
- Frontantrieb 85, 110 235/45R18 A12
85, 110 245/40R18 A12
85, 110 245/45R18 A12
Seat Ateca 4drive 110, 140 215/50R18 A91 R70 A15 A18 A56
5FP 110, 140 225/45R18 A33 F24 S04
e9*2007/46*6394*.. 110, 140 225/50R18 A12
110, 140 235/45R18 A12
110, 140 245/45R18 A12
Seat Leon 63-155 215/40R18 R37 T85 T89 A12 A15 A18
1P, 1PN 63-155 225/35R18 A01 K1a K2b R37 T83 T87 A58 Flh S02
e9*2001/116*0052*..; 63-195 225/40R18 A01 K1a K2b
e9*2007/46*0013*..
Seat Leon 81-135 215/40R18 T85 T89 A12 A15 A18
5F 81-135 225/35R18 T83 T87 Car F24 Flh
e9*2007/46*0094*.. 81-135 225/40R18 KOV S02
81-135 235/35R18 A01 K1a K2b K6j
Seat Leon 63 - 110 215/40R18 T85 A12 A15 A18
5F 63 - 110 225/35R18 T83 A58 Car F23
e9*2007/46*0094*.. 63 - 110 225/40R18 Flh KOV S02
63 - 110 235/35R18 A01 K1a K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon Cupra 195,206 215/40R18 T85 T89 A12 A15 A18
5F 195-213 225/40R18 A58 BW7 Car
e9*2007/46*0094*.. 195-213 235/35R18 A01 K1a K2b K6j F24 Flh S02
195-213 235/35R18 A01 K1v K2h K6j
Seat Leon X-Perience 81-135 215/45R18 A12 A15 A18
5F 81-135 225/40R18 A57 Car F24
e9*2007/46*0094*.. 81-135 225/45R18 KMV S02
Skoda Octavia (II) 55-118 215/40R18 A58 R37 T89 A12 A15 A18
1Z 55-147 225/40R18 A01 K1a T88 T89 T91 Car Lim Npf
e11*2001/116*0230*..; S02
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 215/40R18 A12 A15 A18
5E 63-110 225/35R18 T87 A58 Car F23
e11*2007/46*0243*..; 63-110 225/40R18 Lim Npf V18
e11*2007/46*0244*.. 63-110 235/35R18 S02
63-110 235/40R18
63-110 245/35R18 A01 K1a K1b K2b
Skoda Octavia (III) 132-169 245/35R18 A01 A58 K1a K1b K2b A12 A15 A18
5E 77-169 215/40R18 A57 T85 T89 Car F24 Lim
§ 22 46943*06
e11*2007/46*0243*.. 77-169 225/35R18 A57 T87 Npf V00 V18
77-169 225/40R18 A57 S02
77-169 235/35R18 A57
77-169 235/40R18 A01 A57 G01
Skoda 103-118 225/45R18 A12 A15 A18
Octavia Scout (II) 103-118 235/40R18 A01 K1c A56 Car KMV
1Z 103-118 245/40R18 A01 K1c K56 S02
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda 110-135 215/45R18 M+S A12 A15 A18
Octavia Scout (III) 110-135 225/40R18 A56 Car F24
5E 110-135 225/45R18 S02
e11*2007/46*0243*..
Skoda Superb (II) 77-191 225/40R18 T92 A12 A15 A18
3T Car Lim S02
e11*2001/116*
0326*00-31;
e11*2007/46*
0014*00-21
Skoda Superb (III) 88-206 215/45R18 A91 T89 T93 A15 A18 A57
3T 88-206 225/45R18 A12 Car Lim V00
e11*2001/116* 88-206 235/40R18 A12 V18 S04
0326*32-..; 88-206 235/45R18 A12
e11*2007/46* 88-206 245/40R18 A12
0014*22-..
Skoda Yeti 77-125 215/45R18 T89 T93 A12 A15 A18
5L 77-125 225/40R18 T89 T91 T92 A57 S02
e11*2007/46*0010*.., 77-125 225/45R18 T91 T95
e11*2007/46*0034*.. 77-125 235/40R18 T91 T93
77-125 245/40R18 A01 K1b

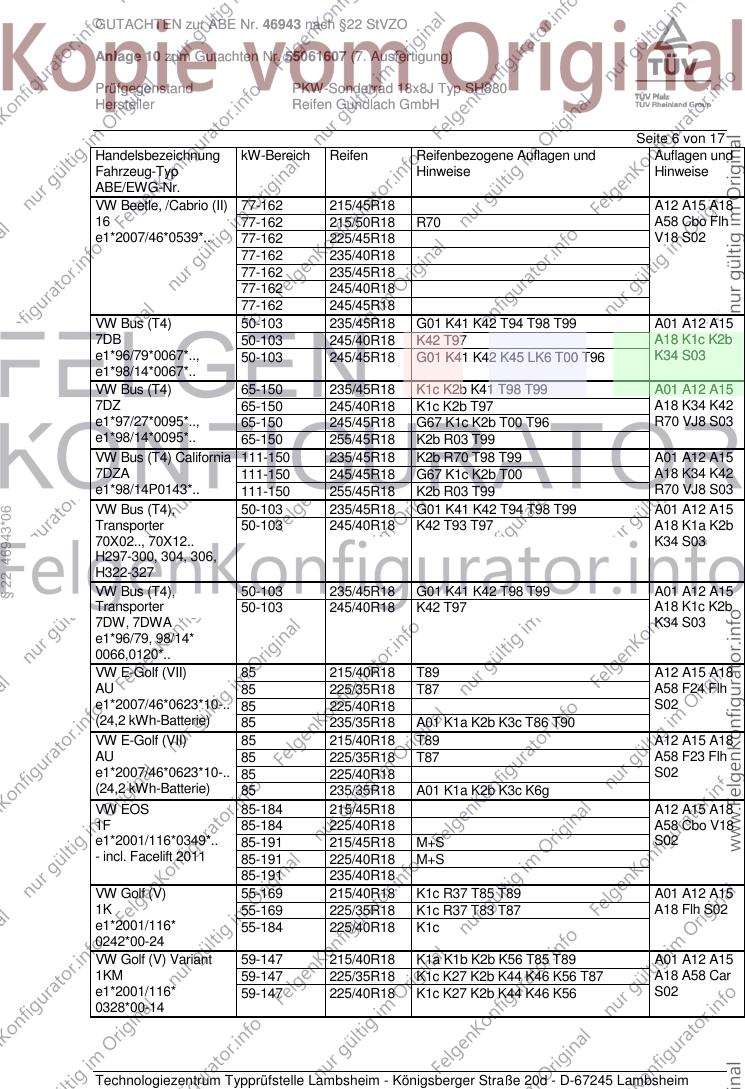

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Beetle, /Cabrio (II) 77-162 215/45R18 A12 A15 A18
16 77-162 215/50R18 R70 A58 Cbo Flh
e1*2007/46*0539*.. 77-162 225/45R18 V18 S02
77-162 235/40R18
77-162 235/45R18
77-162 245/40R18
77-162 245/45R18
VW Bus (T4) 50-103 235/45R18 G01 K41 K42 T94 T98 T99 A01 A12 A15
7DB 50-103 245/40R18 K42 T97 A18 K1c K2b
e1*96/79*0067*.., 50-103 245/45R18 G01 K41 K42 K45 LK6 T00 T96 K34 S03
e1*98/14*0067*..
VW Bus (T4) 65-150 235/45R18 K1c K2b K41 T98 T99 A01 A12 A15
7DZ 65-150 245/40R18 K1c K2b T97 A18 K34 K42
e1*97/27*0095*.., 65-150 245/45R18 G67 K1c K2b T00 T96 R70 VJ8 S03
e1*98/14*0095*.. 65-150 255/45R18 K2b R03 T99
VW Bus (T4) California 111-150 235/45R18 K2b R70 T98 T99 A01 A12 A15
7DZA 111-150 245/45R18 G67 K1c K2b T00 A18 K34 K42
e1*98/14P0143*.. 111-150 255/45R18 K2b R03 T99 R70 VJ8 S03
VW Bus (T4), 50-103 235/45R18 G01 K41 K42 T94 T98 T99 A01 A12 A15
§ 22 46943*06
Transporter 50-103 245/40R18 K42 T93 T97 A18 K1a K2b
70X02.., 70X12.. K34 S03
H297-300, 304, 306,
H322-327
VW Bus (T4), 50-103 235/45R18 G01 K41 K42 T98 T99 A01 A12 A15
Transporter 50-103 245/40R18 K42 T97 A18 K1c K2b
7DW, 7DWA K34 S03
e1*96/79, 98/14*
0066,0120*..
VW E-Golf (VII) 85 215/40R18 T89 A12 A15 A18
AU 85 225/35R18 T87 A58 F24 Flh
e1*2007/46*0623*10-.. 85 225/40R18 S02
(24,2 kWh-Batterie) 85 235/35R18 A01 K1a K2b K3c T86 T90
VW E-Golf (VII) 85 215/40R18 T89 A12 A15 A18
AU 85 225/35R18 T87 A58 F23 Flh
e1*2007/46*0623*10-.. 85 225/40R18 S02
(24,2 kWh-Batterie) 85 235/35R18 A01 K1a K2b K3c K6g
VW EOS 85-184 215/45R18 A12 A15 A18
1F 85-184 225/40R18 A58 Cbo V18
e1*2001/116*0349*.. 85-191 215/45R18 M+S S02
- incl. Facelift 2011 85-191 225/40R18 M+S
85-191 235/40R18
VW Golf (V) 55-169 215/40R18 K1c R37 T85 T89 A01 A12 A15
1K 55-169 225/35R18 K1c R37 T83 T87 A18 Flh S02
e1*2001/116* 55-184 225/40R18 K1c
0242*00-24
VW Golf (V) Variant 59-147 215/40R18 K1a K1b K2b K56 T85 T89 A01 A12 A15
1KM 59-147 225/35R18 K1c K27 K2b K44 K46 K56 T87 A18 A58 Car
e1*2001/116* 59-147 225/40R18 K1c K27 K2b K44 K46 K56 S02
0328*00-14
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VI) 59-173 215/40R18 K1a K2b T85 T89 A01 A12 A15
1K 59-173 225/35R18 K1a K2b T83 T87 A18 Cbo Flh
e1*2001/116 59-173 225/40R18 K1a K2b V18 S02
*0242*25-..; 59-173 235/35R18 K1c K2b K3a K6g K8d T86 T90
e1*2007/46*0490*.. 59-173 235/40R18 K1c K2b K3a K6g K8d
- Fließheck/Cabrio 59-173 245/35R18 K1c K2c K3a K6h K8i
VW Golf (VI) Variant 59-118 215/40R18 K1a K2b K6g T85 T89 A01 A12 A15
1KM 59-118 225/35R18 K1a K2b K6g T83 T87 A18 Car S02
e1*2001/116*0328*..; 59-118 225/40R18 K1a K2b K6g
e1*2007/46* 59-118 235/35R18 K1c K2b K3a K6h K8d T86 T90
0492*00-05 59-118 235/40R18 K1c K2b K3a K6h K8d
VW Golf (VII) /-Variant 63-169 215/40R18 T85 T89 A12 A15 A18
AU, AUV, 1K, 1KM 63-195 215/40R18 M+S T85 T89 A57 Car F24
e1*2007/46* 63-195 225/35R18 T83 T87 Flh KOV NoE
0623*.., 0627*..; 63-195 225/40R18 S02
0490*05-..; 0492*06-.. 63-195 235/35R18 A01 K1a K2b K3c T86 T90
VW Golf (VII) /-Variant 63 - 90 215/40R18 T85 A12 A15 A18
AU, AUV, 1K, 1KM 63 - 90 225/35R18 T83 A58 Car F23
e1*2007/46* 63 - 90 225/40R18 Flh KOV NoE
§ 22 46943*06
0623*.., 0627*..; 63 - 90 235/35R18 A01 K1a K2b K3c K6g S02
0490*05-.., 0492*06-..
VW Golf (VII) GTE 110 215/40R18 T89 A12 A15 A18
Hybrid 110 225/35R18 T87 A58 F24 Flh
AU 110 225/40R18 S02
e1*2007/46*0623*11-.. 110 235/35R18 A01 K1a K2b K3c T86 T90
VW Golf Alltrack (VII) 81-135 215/45R18 A12 A15 A18
AUV 81-135 225/40R18 A56 Car F24
e1*2007/46*0627*.. 81-135 225/45R18 KMV S02
VW Golf Plus 55-125 215/40R18 T85 T89 A12 A15 A18
1KP 55-125 225/40R18 A01 K1a K1b K2b K56 T88 T89 A58 Flh S02
e1*2001/116*0304*..; 55-85 225/35R18 A01 K1a K1b K2b T87
e1*2007/46*0491*..
VW Golf R (VI) 188-199 215/40R18 T89 A12 A15 A18
1K 188-199 225/40R18 Cbo Flh V18
e1*2001/116 188-199 235/35R18 A01 K1c K2b K3a K6g K8d T90 S02
*0242*33-.. 188-199 235/40R18 A01 K1c K2b K3a K6g K8d
188-199 245/35R18 A01 K1c K2c K3a K6h K8i
VW Golf R (VII) 206, 221 215/40R18 T89 A12 A15 A18
AU 206, 221 225/40R18 A56 F24 Flh
e1*2007/46*0623*.. 206, 221 235/35R18 A01 K1a K2b K3c T86 T90 S02
VW Golf R Variant(VII) 221 215/40R18 M+S T89 A12 A15 A18
AUV 221 225/40R18 A56 Car F24
e1*2007/46*0627*.. 221 235/35R18 A01 K1a K2b K3c T86 T90 S02
VW Golf Sportsvan 92, 110 215/40R18 T85 T89 A12 A15 A18
AUV, 1KM 92, 110 225/35R18 T83 T87 A58 F24 Flh
e1*2007/46*0627*..; 92, 110 225/40R18 S02
e1*2007/46*0492*08-.. 92, 110 235/35R18 A01 K1a K2b K3c T86 T90
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf Sportsvan 63-85 215/40R18 T85 A12 A15 A18
AUV, 1KM 63-85 225/35R18 T83 A58 F23 Flh
e1*2007/46*0627*..; 63-85 225/40R18 S02
e1*2007/46*0492*08-.. 63-85 235/35R18 A01 K1a K2b K3c K8g
VW Jetta 77 - 155 205/40R18 T86 A12 A15 A18
16, 16H 77 - 155 215/40R18 A01 K1a K1b K2b T89 A58 Sth V18
e1*2007/46*0539*..; 77 - 155 225/40R18 A01 K1c K2b K3a K6g K8e S02
e1*2007/46*0584*.. 77 - 155 235/35R18 A01 K1c K2b K3a K6g K8e T86
77 - 155 235/40R18 A01 K1c K2b K3a K6g K8e
77 - 155 245/35R18 A01 K2b K6h K6i K8m R03
VW Jetta 66-147 215/40R18 K1a K1b K2b K56 T85 T89 A01 A12 A15
1KM 66-147 225/35R18 K1c K27 K2b K44 K46 K56 T87 A18 A58 Sth
e1*2001/116*0328*.. 66-147 225/40R18 K1c K27 K2b K44 K46 K56 S02
VW Passat 75-147 215/45R18 A12 A15 A18
3C 75-147 225/40R18 T88 T89 Lim V18 S02
e1*2001/116* 75-147 235/40R18 A01 K1a K46 K56
0307*00-23
VW Passat 184 215/45R18 M+S A12 A15 A18
3C 184 225/40R18 M+S T88 T89 Lim S02
§ 22 46943*06
e1*2001/116* 184 235/40R18 A01 K1a K46 K56
0307*00-23
VW Passat 88-206 215/45R18 A91 T89 T93 A15 A18 A57
3C 88-206 225/45R18 A12 Car Lim V00
e1*2001/116* 88-206 235/40R18 A12 V18 VoA S04
0307*37-.. 88-206 235/45R18 A12
- Limousine / Variant 88-206 245/40R18 A12
ab MJ 2015 (B8/3G)
VW Passat 77-155 215/45R18 T89 T93 A12 A15 A18
3C, 3c 77-155 225/40R18 T88 T92 Car Lim V18
e1*2001/116* 77-155 235/40R18 A01 K1a K2b VoA S02
0307*24-36; 77-155 245/35R18 A01 K1a K2b K4i K6g T88 T92
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat 77-155 215/45R18 T89 T93 A12 A15 A18
3C, 3c 77-155 225/40R18 T88 T92 Car KMV Lim
e1*2001/116* 77-155 235/40R18 V18 VoA S02
0307*24-36; 77-155 245/35R18 A01 K4i K6g T88 T92
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Variant 184 235/40R18 A01 K1a K2b A12 A15 A18
3C Car S02
e1*2001/116*
0307*00-23

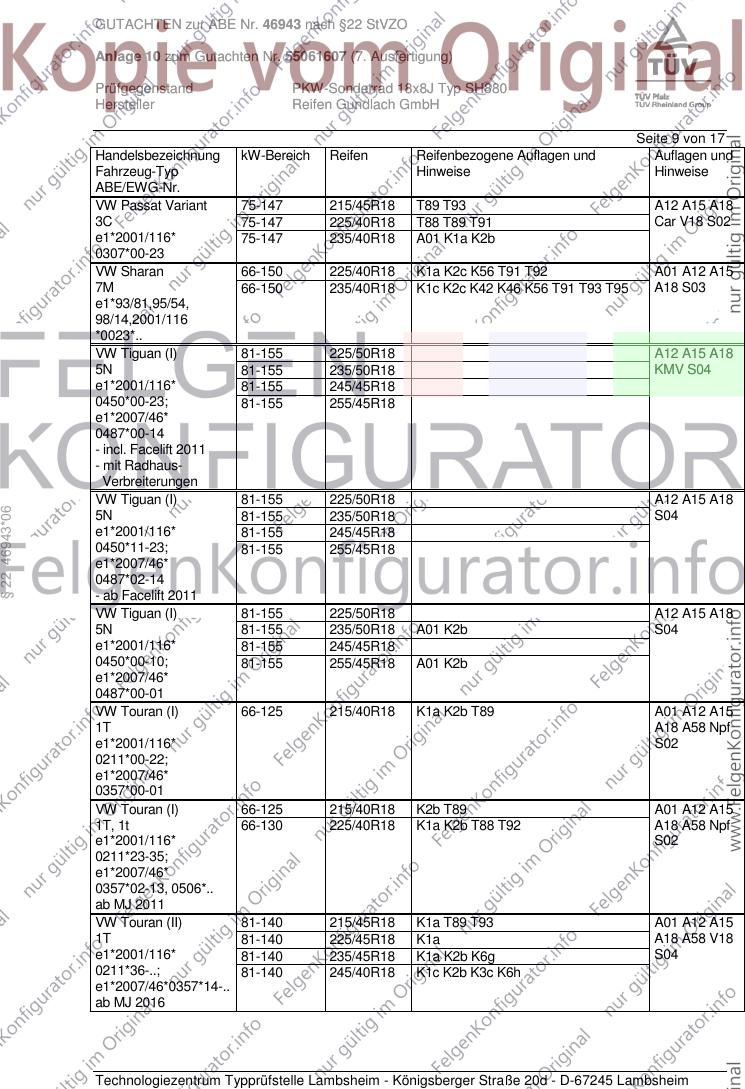

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 9 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat Variant 75-147 215/45R18 T89 T93 A12 A15 A18
3C 75-147 225/40R18 T88 T89 T91 Car V18 S02
e1*2001/116* 75-147 235/40R18 A01 K1a K2b
0307*00-23
VW Sharan 66-150 225/40R18 K1a K2c K56 T91 T92 A01 A12 A15
7M 66-150 235/40R18 K1c K2c K42 K46 K56 T91 T93 T95 A18 S03
e1*93/81,95/54,
98/14,2001/116
*0023*..
VW Tiguan (I) 81-155 225/50R18 A12 A15 A18
5N 81-155 235/50R18 KMV S04
e1*2001/116* 81-155 245/45R18
0450*00-23; 81-155 255/45R18
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 225/50R18 A12 A15 A18
§ 22 46943*06
5N 81-155 235/50R18 S04
e1*2001/116* 81-155 245/45R18
0450*11-23; 81-155 255/45R18
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 225/50R18 A12 A15 A18
5N 81-155 235/50R18 A01 K2b S04
e1*2001/116* 81-155 245/45R18
0450*00-10; 81-155 255/45R18 A01 K2b
e1*2007/46*
0487*00-01
VW Touran (I) 66-125 215/40R18 K1a K2b T89 A01 A12 A15
1T A18 A58 Npf
e1*2001/116* S02
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran (I) 66-125 215/40R18 K2b T89 A01 A12 A15
1T, 1t 66-130 225/40R18 K1a K2b T88 T92 A18 A58 Npf
e1*2001/116* S02
0211*23-35;
e1*2007/46*
0357*02-13, 0506*..
ab MJ 2011
VW Touran (II) 81-140 215/45R18 K1a T89 T93 A01 A12 A15
1T 81-140 225/45R18 K1a A18 A58 V18
e1*2001/116* 81-140 235/45R18 K1a K2b K6g S04
0211*36-..; 81-140 245/40R18 K1c K2b K3c K6h
e1*2007/46*0357*14-..
ab MJ 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 10 von 17
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
§ 22 46943*06
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und
Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 11 von 17

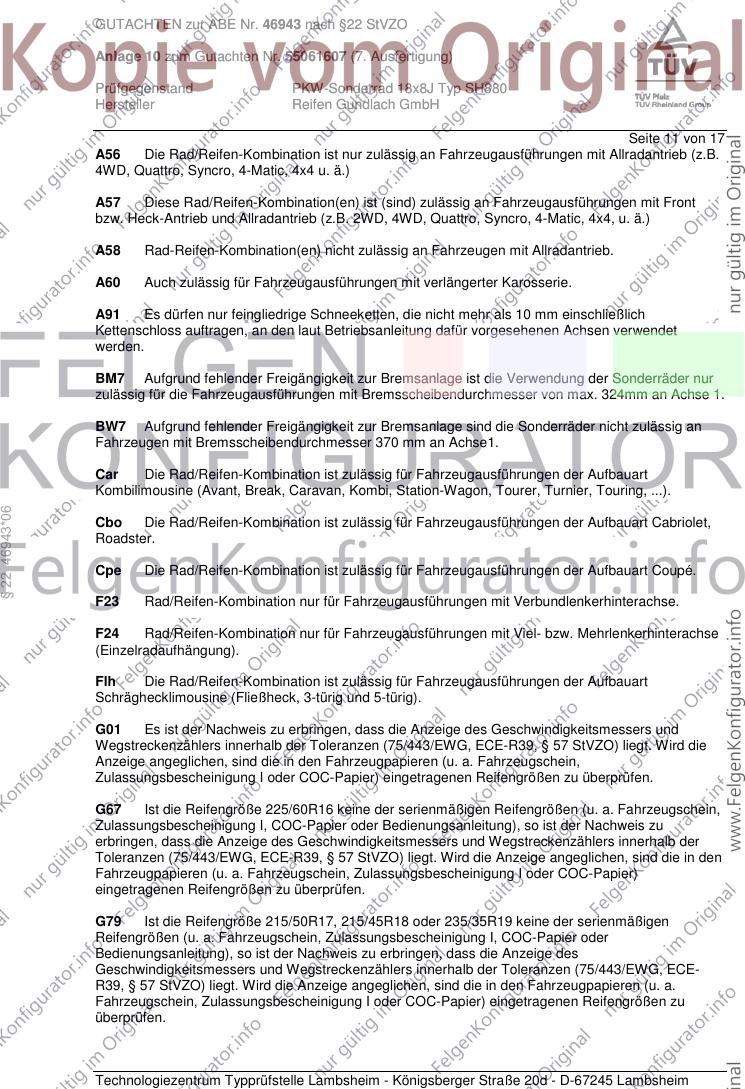

A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
BM7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nur
zulässig für die Fahrzeugausführungen mit Bremsscheibendurchmesser von max. 324mm an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
§ 22 46943*06
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G67 Ist die Reifengröße 225/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G79 Ist die Reifengröße 215/50R17, 215/45R18 oder 235/35R19 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 12 von 17
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
§ 22 46943*06
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 13 von 17

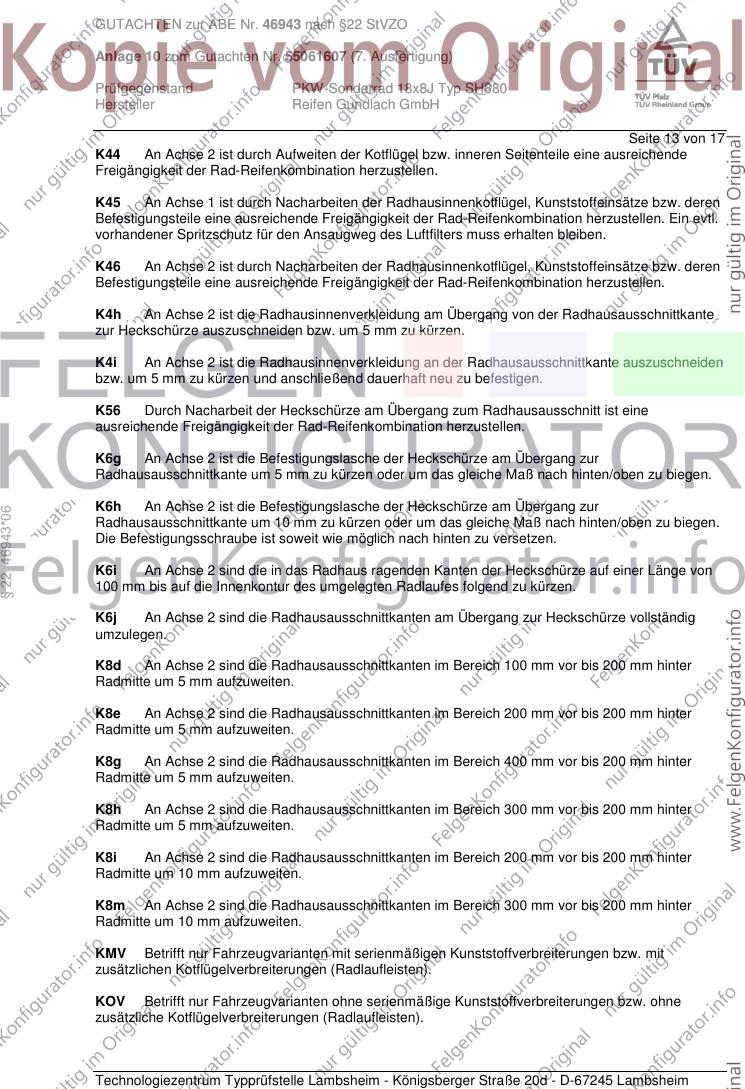

K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
§ 22 46943*06
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 14 von 17
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
§ 22 46943*06
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 15 von 17

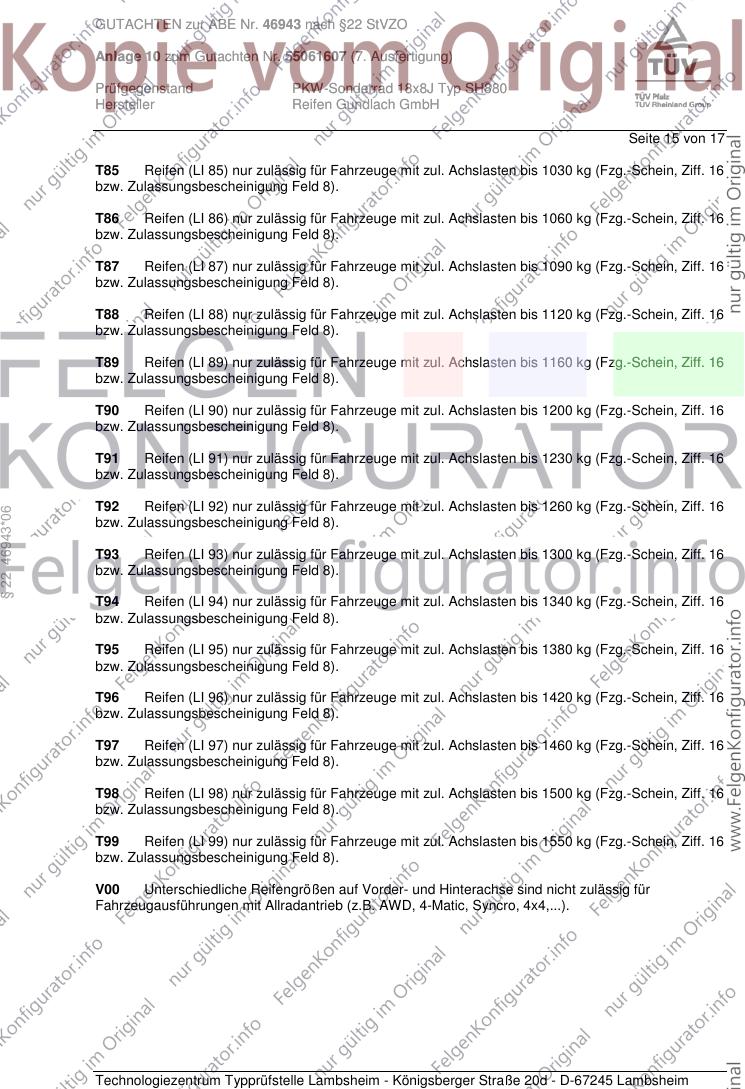

T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
§ 22 46943*06
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 16 von 17

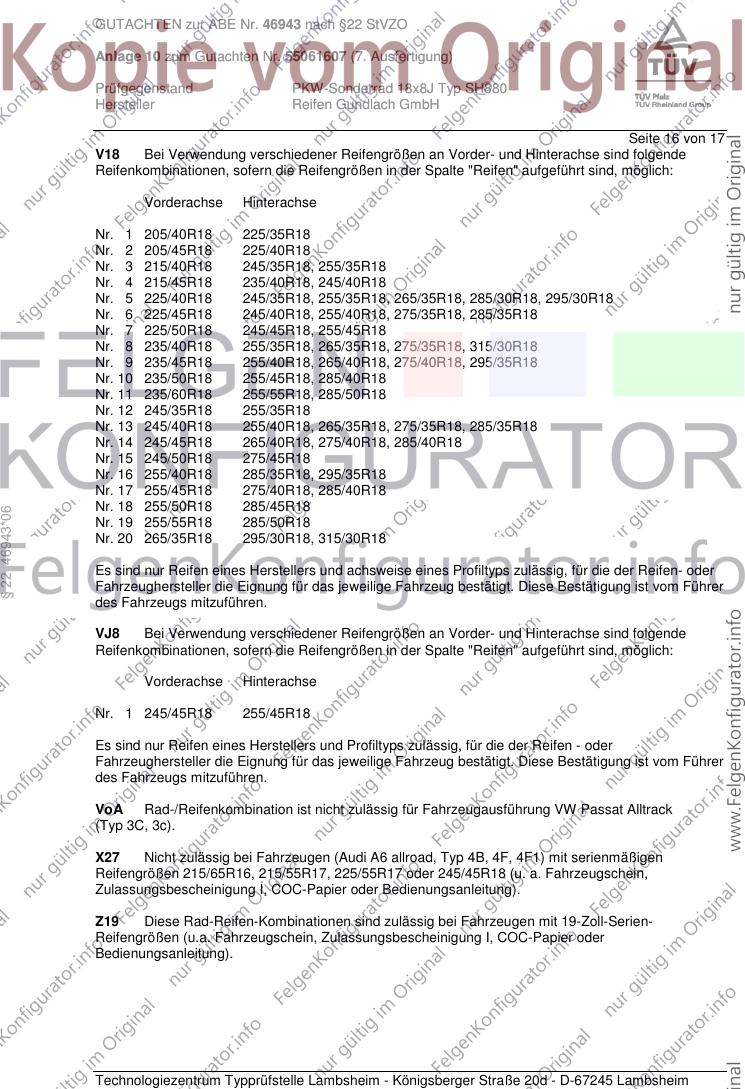

V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
§ 22 46943*06
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VJ8 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/45R18 255/45R18
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 17 von 17
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 23. Februar 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Januar 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
§ 22 46943*06
Lambsheim, 23. Februar 2017
Laux 00265942.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
