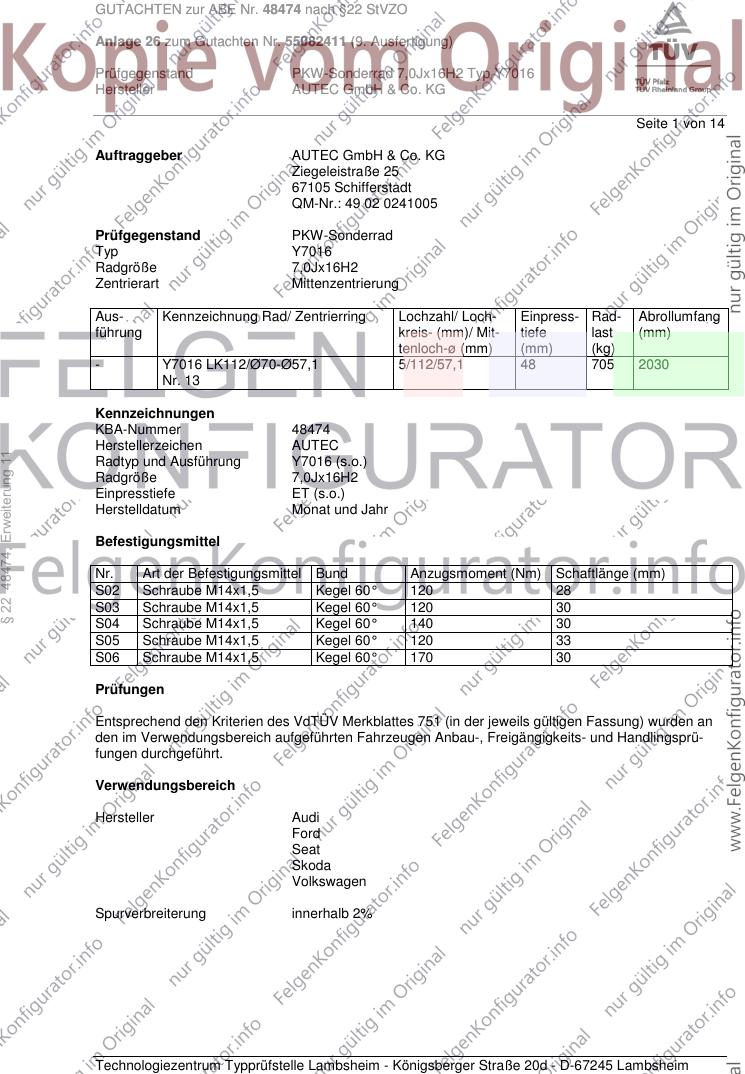

GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55082411 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 14
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ Y7016
Radgröße 7,0Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
- Y7016 LK112/Ø70-Ø57,1 5/112/57,1 48 705 2030
Nr. 13
Kennzeichnungen
KBA-Nummer 48474
Herstellerzeichen AUTEC
§ 22 48474, Erweiterung 11
Radtyp und Ausführung Y7016 (s.o.)
Radgröße 7,0Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 28
S03 Schraube M14x1,5 Kegel 60° 120 30
S04 Schraube M14x1,5 Kegel 60° 140 30
S05 Schraube M14x1,5 Kegel 60° 120 33
S06 Schraube M14x1,5 Kegel 60° 170 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55082411 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 205/55R16 A12 A16 A57
8V 77-140 215/55R16 A82 Cbo F16
e1*2007/46*0607*.. 77-140 225/50R16 F24 Lim V00
- Limousine / Cabrio V16 S05
- incl. Facelift 2016
Audi A3 Cabriolet 75-147 205/55R16 A33 A16 A58 A82
8P 75-147 225/50R16 A01 A12 K1a K1b K56 B03 Cbo V16
e1*2001/116*0456*.. S02
Audi A3 Sportback 110 205/55R16 A90 A16 A58 A82
e-tron 110 215/55R16 A12 F24 Flh S05
8V
e1*2007/46*0607*..
- incl. Facelift 2016
Audi A3, -/Sportback 66-147 205/55R16 A33 A16 A82 B03
8P, 8PA, 8PB 66-147 225/50R16 A01 A12 K1a K1b K56 Flh V16 S02
e1*2001/116*0217*..; 77 195/60R16 A13 R37
§ 22 48474, Erweiterung 11
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 205/55R16 A90 A16 A57 A82
8V 77-140 215/55R16 A12 F24 Flh V00
e1*2007/46*0607*.. 77-140 225/50R16 A12 V16 S05
- incl. Facelift 2016
Audi A6 -/Avant 89-140 205/60R16 A11 R09 T91 T92 A16 A82 B03
4F, 4F1 89-140 225/55R16 A12 Car DB8 Lim
e1*2001/116*0254*.., 89-188 225/55R16 A12 M+S NBF V16 X27
e1*2001/116*0276*..; S02
e13*2007/46*1080*..
Audi TT (II) 118-155 225/55R16 A33 M+S A16 A57 A82
8J B03 Cbo Cpe
e1*2001/116* S03
0369*00-16;
0374*00-01;
0375*00
Ford Galaxy (I) 66-128 205/55R16 A13 R37 R50 T91 T94 A16 A82 V16
WGR 66-150 205/55R16 A13 M+S R50 T91 T94 S06
e1*93/81,95/54, 66-150 215/55R16 A01 A13 K56 R35 T91 T93 T95
2001/116*0024*.. 66-150 225/50R16 A01 A12 K1a K2b K46 K56 T92
66-150 235/50R16 A01 A12 K1c K2c K42 K46 K56
Seat Alhambra 66-128 205/55R16 A13 R37 R50 T91 T94 A16 A82 V16
7MS 66-150 205/55R16 A13 M+S R50 T91 T94 S06
e1*95/54, 98/14, 66-150 215/55R16 A01 A13 K56 R35 T91 T93 T95
2001/116*0036*.. 66-150 225/50R16 A01 A12 K1a K2b K46 K56 T92
66-150 235/50R16 A01 A12 K1c K2c K42 K46 K56 T95
Seat Altea / Toledo 63-155 205/55R16 A33 A16 A60 A82
5P, 5PN 63-155 225/50R16 A01 A12 K1c R02 Flh KOV SeF
e9*2001/116*0050*..; 63-155 225/50R16 A12 R03 Sth V16 S02
e9*2007/46*0012*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55082411 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Seat Leon 63-155 205/55R16 A33 A16 A58 A82
1P, 1PN 63-155 205/55R16 A33 M+S Flh V16 S02
e9*2001/116*0052*..; 63-155 225/50R16 A01 A12 K1a K2b
e9*2007/46*0013*..
Seat Leon 81-135 205/55R16 A90 A16 A82 Car
5F 81-135 215/55R16 A12 F24 Flh KOV
e9*2007/46*0094*.. 81-135 225/50R16 A12 V00 V16 S05
Seat Leon 63 - 110 205/55R16 A90 A16 A58 A82
5F 63 - 110 215/55R16 A12 Car F16 F23
e9*2007/46*0094*.. 63 - 110 225/50R16 A12 Flh KOV V16
S05
Skoda Octavia (II) 55-118 205/55R16 A12 A16 A82
1Z 55-118 225/50R16 A01 A58 K1a R02 Car Lim Npf
e11*2001/116*0230*..; 55-118 225/50R16 A58 R03 V00 V16 S02
e11*2007/46*0012*.. 55-147 205/55R16 M+S
§ 22 48474, Erweiterung 11
Skoda Octavia (III) 132 225/50R16 A58 A12 A16 A82
5E 77-135 205/55R16 A57 Car F16 F24
e11*2007/46* 77-135 215/55R16 A57 Lim Npf V00
0243*00-19; V16 X55 S05
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 205/55R16 A12 A16 A58
5E 63-110 215/55R16 A82 Car F16
e11*2007/46* 63-110 225/50R16 F23 Lim Npf
0243*00-19; V16 S05
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 205/55R16 A12 A16 A58
5E 63-110 215/55R16 A82 Car F16
e11*2007/46* 63-110 225/50R16 A01 K2b F23 Lim Npf
0243*20-..; V16 S05
e11*2007/46*
0244*14-..
ab Facelift 2017
Skoda Octavia (III) 81-135 205/55R16 A90 A16 A57 A82
5E 81-135 215/55R16 A12 Car F16 F24
e11*2007/46* 81-135 225/50R16 A01 A12 K2b K6g K8e Lim Npf V00
0243*20-..; V16 X55 S05
e11*2007/46*
0244*14-..
ab Facelift 2017
Skoda Octavia Scout 103-118 205/55R16 M+S T91 A12 A16 A56
(II) A82 Car KMV
1Z S02
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55082411 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Octavia Scout 81-135 205/55R16 A90 M+S A16 A56 A82
(III) 81-135 205/60R16 A12 M+S Car F24 S05
5E 81-135 215/55R16 A12 M+S
e11*2007/46*
0243*00-19
Skoda Octavia Scout 110-135 205/55R16 A91 M+S A16 A56 A82
(III) 110-135 205/60R16 A12 M+S Car F24 S05
5E 110-135 215/55R16 A12 M+S
e11*2007/46*
0243*21-..
ab Facelift 2017
Skoda Superb (II) 77-147 205/55R16 A90 T91 T94 A16 A82 B03
3T 77-147 215/55R16 A12 Car Lim S05
e11*2001/116*
0326*00-31;
e11*2007/46*
§ 22 48474, Erweiterung 11
0014*00-21
Skoda Yeti 77 205/55R16 A90 T91 T94 A16 A57 A82
5L 77-125 205/55R16 A90 M+S T91 T94 S02
e11*2007/46*0010*.., 77-125 205/60R16 A12 M+S T91 T92
e11*2007/46*0034*.. 77-125 215/55R16 A12
77-125 215/60R16 A12
77-125 225/50R16 A12 T92
77-125 225/55R16 A12
VW Beetle, /Cabrio (II) 77-162 205/60R16 R09 A12 A16 A58
16 77-162 215/60R16 A82 Cbo Flh
e1*2007/46*0539*.. 77-162 225/55R16 S05
77-162 225/60R16
VW Caddy (IV) 55-110 205/55R16 A31 K2h T91 T94 A16 A57 A59
2K, 2KN 55-110 205/55R16 A01 A31 K2b T91 T94 A82 S02
e1*2001/116* 55-92 195/60R16 A13 R37 T89 T93
0252*42-..;
e1*2007/46*
0217*20-..
ab MJ 2016
VW Caddy (IV) Alltrack 55-110 195/60R16 A13 R37 T89 T93 A16 A57 A82
2K, 2KN 55-110 205/55R16 A31 T91 T94 KMV S02
e1*2001/116*
0252*44-..;
e1*2007/46*
0217*20-..
ab MJ 2016
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55082411 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Caddy (IV) Maxi 55-110 205/55R16 A31 T91 T94 A16 A57 A67
2K, 2KN 55-92 195/60R16 A13 R37 T93 A82 S02
e1*2001/116*
0252*42-..;
e1*2007/46*
0217*20-..
ab MJ 2016
VW Cross Touran (I) 75-130 205/55R16 M+S A12 A16 A82
1T, 1t KMV S02
e1*2001/116*
0211*00-35;
e1*2007/46*
0357*00-13; 0506*..
- incl. Facelift 2011
VW E-Golf (VII) 85, 100 205/55R16 A90 A16 A58 A82
AU 85, 100 215/55R16 A12 F16 F24 S05
§ 22 48474, Erweiterung 11
e1*2007/46*0623*10-..
- incl. Facelift 2017
VW E-Golf (VII) 85, 100 205/55R16 A90 A16 A58 A82
AU 85, 100 215/55R16 A12 F16 F23 S05
e1*2007/46*0623*10-..
- incl. Facelift 2017
VW EOS 85-184 205/55R16 R37 A12 A16 A58
1F 85-184 215/55R16 A82 B03 Cbo
e1*2001/116*0349*.. DB8 S03
- incl. Facelift 2011
VW Golf (V) 55-169 205/55R16 A33 A16 A82 B03
1K 55-169 225/50R16 A01 A12 K1c R02 V16 S02
e1*2001/116* 55-169 225/50R16 A12 R03
0242*00-24
VW Golf (V) Variant 59-147 205/55R16 A33 A16 A58 A82
1KM 59-147 225/50R16 A01 A12 K1c K2b K56 Car V16 S02
e1*2001/116*
0328*00-14
VW Golf (VI) 59-173 205/55R16 A90 A16 A82 Cbo
1K 59-173 215/50R16 A12 Flh V16 S02
e1*2001/116 59-173 215/55R16 A12
*0242*25-..; 59-173 225/50R16 A01 A12 K1a K2b
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/55R16 A90 A16 A82 Car
1KM 59-118 215/50R16 A12 S02
e1*2001/116*0328*..; 59-118 215/55R16 A12
e1*2007/46*
0492*00-05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55082411 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Golf (VII) /-Variant 63 - 162 205/55R16 A90 A16 A57 A82
AU, AUV, 1K, 1KM 63 - 162 215/55R16 A12 Car F16 F24
e1*2007/46*0623*..; 63 - 162 225/50R16 A12 Flh KOV NoE
e1*2007/46*0627*..; V00 V16 X55
e1*2007/46* S05
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63 - 90 205/55R16 A90 A16 A58 A82
AU, AUV, 1K, 1KM 63 - 90 215/55R16 A12 Car F16 F23
e1*2007/46*0623*..; 63 - 90 225/50R16 A12 Flh KOV NoE
e1*2007/46*0627*..; V16 S05
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
§ 22 48474, Erweiterung 11
VW Golf (VII) GTE 110 205/55R16 A90 A16 A58 A82
Hybrid 110 215/55R16 A12 F16 F24 S05
AU
e1*2007/46*0623*11-..
- incl. Facelift 2017
VW Golf Plus 55-125 205/55R16 A33 A16 A58 A82
1KP 55-125 225/50R16 A01 A12 K1a K1b K2b K56 V16 S02
e1*2001/116*0304*..;
e1*2007/46*0491*..
VW Golf Sportsvan 92-110 205/55R16 A90 A16 A58 A82
AUV, 1KM 92-110 215/55R16 A12 F16 F24 V16
e1*2007/46*0627*..; 92-110 225/50R16 A12 X55 S05
e1*2007/46*0492*08-..
VW Golf Sportsvan 63-85 205/55R16 A90 A16 A58 A82
AUV, 1KM 63-85 215/55R16 A12 F16 F23 V16
e1*2007/46*0627*..; 63-85 225/50R16 A12 S05
e1*2007/46*0492*08-..
VW Jetta 77 - 110 195/55R16 A33 R37 A16 A58 A82
16, 16H 77 - 110 195/60R16 A33 R37 Sth V16 S05
e1*2007/46*0539*..; 77 - 155 205/55R16 A90
e1*2007/46*0584*.. 77 - 155 215/55R16 A12
77 - 155 225/50R16 A01 A12 K1a K1b K2b
VW Jetta 66-147 205/55R16 A33 A16 A58 A82
1KM 66-147 225/50R16 A01 A12 K1c K2b K56 Sth V16 S02
e1*2001/116*0328*..
VW Passat (VI) 75-147 205/55R16 A12 R37 A16 A16 A82
3C 75-147 215/55R16 A12 B03 DB8 Lim
e1*2001/116* 77-110 195/60R16 A33 R37 T89 T93 S02
0307*00-23
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55082411 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG

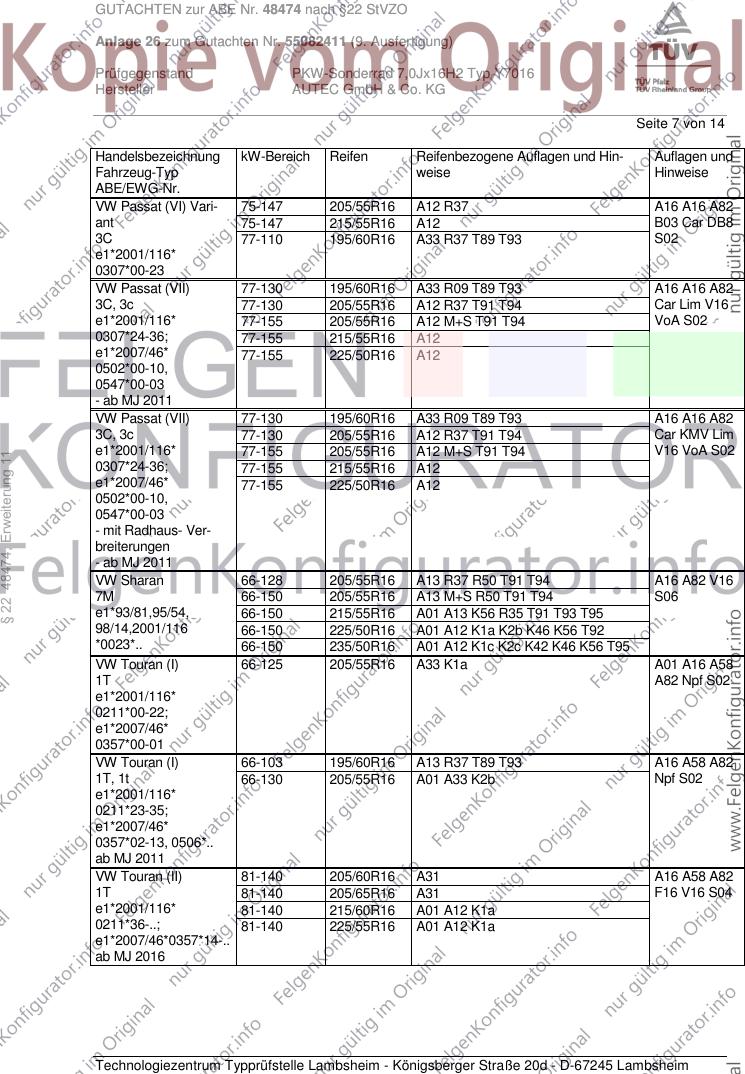

Seite 7 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Passat (VI) Vari- 75-147 205/55R16 A12 R37 A16 A16 A82
ant 75-147 215/55R16 A12 B03 Car DB8
3C 77-110 195/60R16 A33 R37 T89 T93 S02
e1*2001/116*
0307*00-23
VW Passat (VII) 77-130 195/60R16 A33 R09 T89 T93 A16 A16 A82
3C, 3c 77-130 205/55R16 A12 R37 T91 T94 Car Lim V16
e1*2001/116* 77-155 205/55R16 A12 M+S T91 T94 VoA S02
0307*24-36; 77-155 215/55R16 A12
e1*2007/46* 77-155 225/50R16 A12
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat (VII) 77-130 195/60R16 A33 R09 T89 T93 A16 A16 A82
3C, 3c 77-130 205/55R16 A12 R37 T91 T94 Car KMV Lim
e1*2001/116* 77-155 205/55R16 A12 M+S T91 T94 V16 VoA S02
§ 22 48474, Erweiterung 11
0307*24-36; 77-155 215/55R16 A12
e1*2007/46* 77-155 225/50R16 A12
0502*00-10,
0547*00-03
- mit Radhaus- Ver-
breiterungen
- ab MJ 2011
VW Sharan 66-128 205/55R16 A13 R37 R50 T91 T94 A16 A82 V16
7M 66-150 205/55R16 A13 M+S R50 T91 T94 S06
e1*93/81,95/54, 66-150 215/55R16 A01 A13 K56 R35 T91 T93 T95
98/14,2001/116 66-150 225/50R16 A01 A12 K1a K2b K46 K56 T92
*0023*.. 66-150 235/50R16 A01 A12 K1c K2c K42 K46 K56 T95
VW Touran (I) 66-125 205/55R16 A33 K1a A01 A16 A58
1T A82 Npf S02
e1*2001/116*
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran (I) 66-103 195/60R16 A13 R37 T89 T93 A16 A58 A82
1T, 1t 66-130 205/55R16 A01 A33 K2b Npf S02
e1*2001/116*
0211*23-35;
e1*2007/46*
0357*02-13, 0506*..
ab MJ 2011
VW Touran (II) 81-140 205/60R16 A31 A16 A58 A82
1T 81-140 205/65R16 A31 F16 V16 S04
e1*2001/116* 81-140 215/60R16 A01 A12 K1a
0211*36-..; 81-140 225/55R16 A01 A12 K1a
e1*2007/46*0357*14-..
ab MJ 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55082411 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 8 von 14
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
§ 22 48474, Erweiterung 11
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55082411 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG

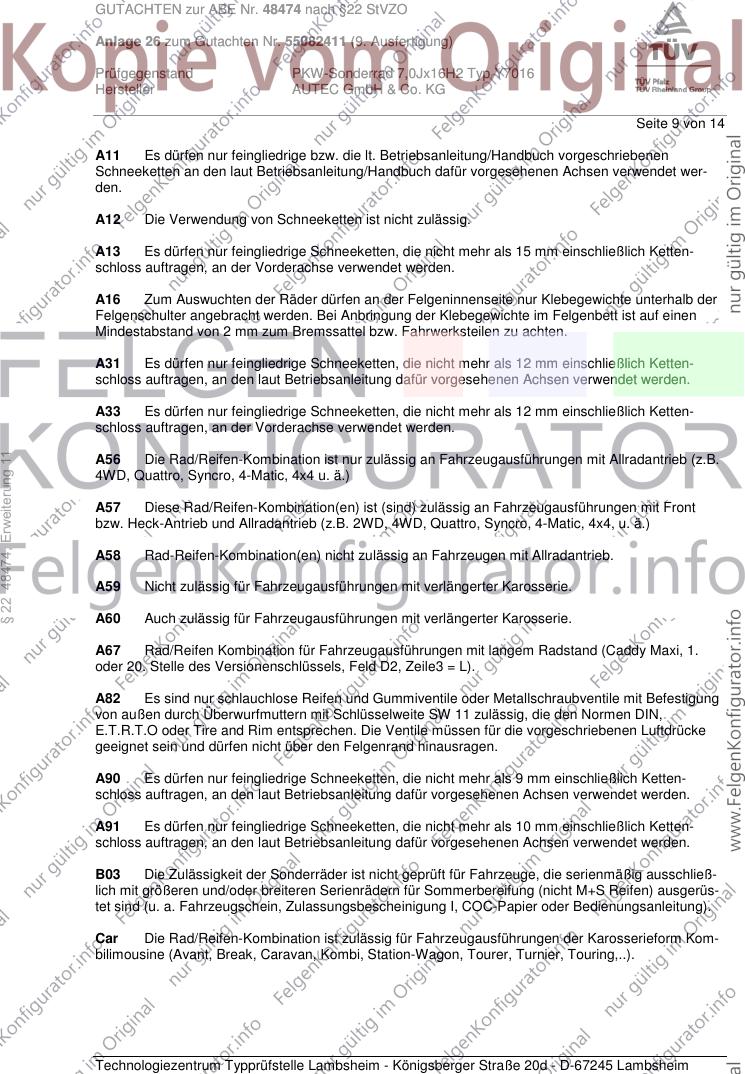

Seite 9 von 14
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet wer-
den.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
§ 22 48474, Erweiterung 11
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55082411 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG

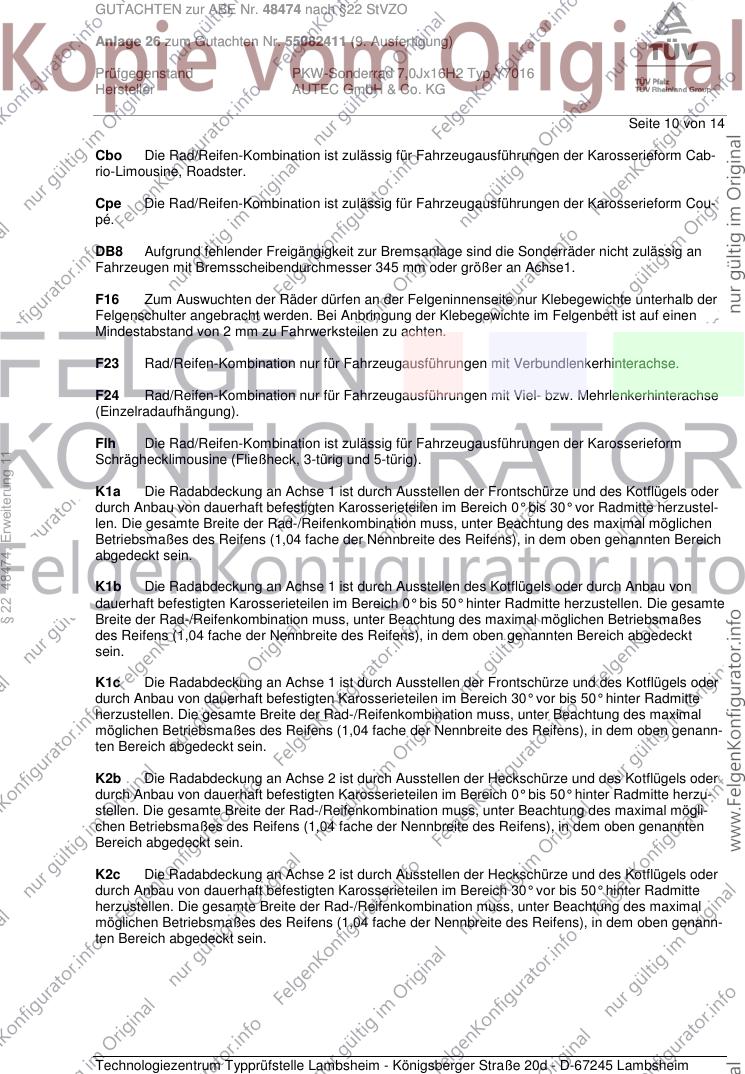

Seite 10 von 14
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Fahrwerksteilen zu achten.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
§ 22 48474, Erweiterung 11
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55082411 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG

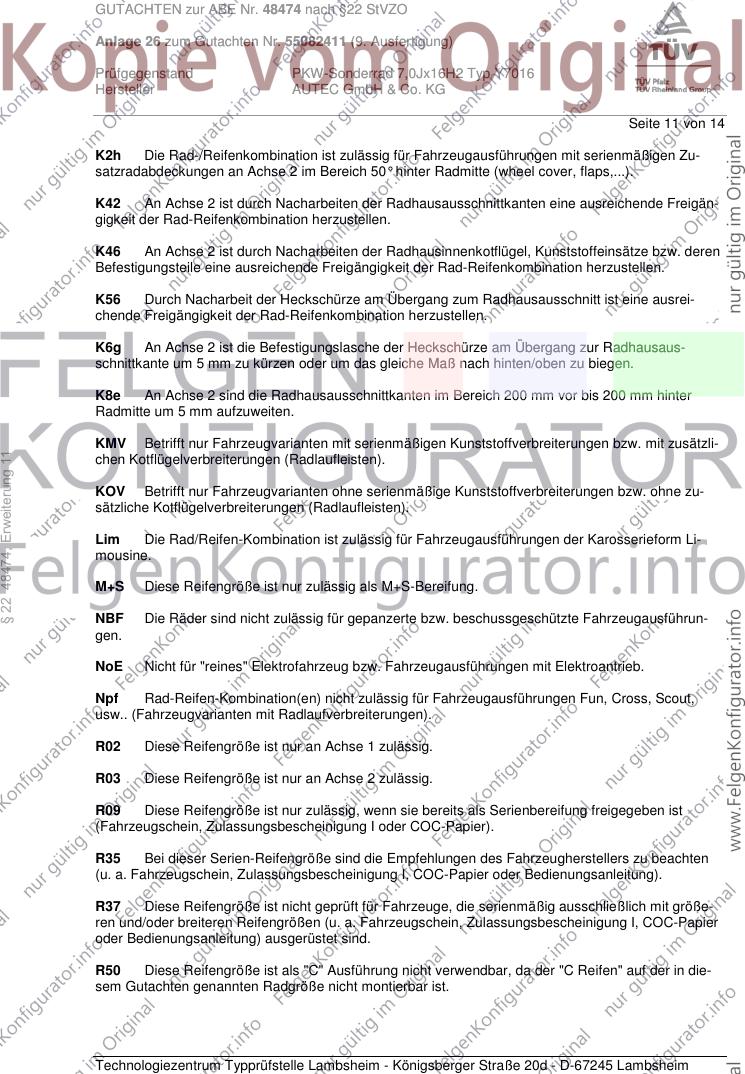

Seite 11 von 14
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen Zu-
satzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
§ 22 48474, Erweiterung 11
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in die-
sem Gutachten genannten Radgröße nicht montierbar ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55082411 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 12 von 14
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Stu-
§ 22 48474, Erweiterung 11
fenheck.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55082411 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 13 von 14
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
§ 22 48474, Erweiterung 11
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifen-
größen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
X55 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Rades nur zuläs-
sig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 312 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 23. April 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum August 2011.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55082411 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 14 von 14
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. April 2018
Coen 00293744.DOC
§ 22 48474, Erweiterung 11
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
