Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7 J x 16 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 52270
special wheels for passenger cars 7 J x 16 H2
Genehmigungsnummer: 52270 Erweiterung: --
Approval number: Extension:
1. Genehmigungsinhaber:
Holder of the approval:
Reifen Gundlach GmbH
DE-56316 Raubach
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
OX15 7016
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 52270 Erweiterung: --
Approval number: Extension:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 52270
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
29.11.2018
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55070318 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 52270 Erweiterung: --
Approval number: Extension:

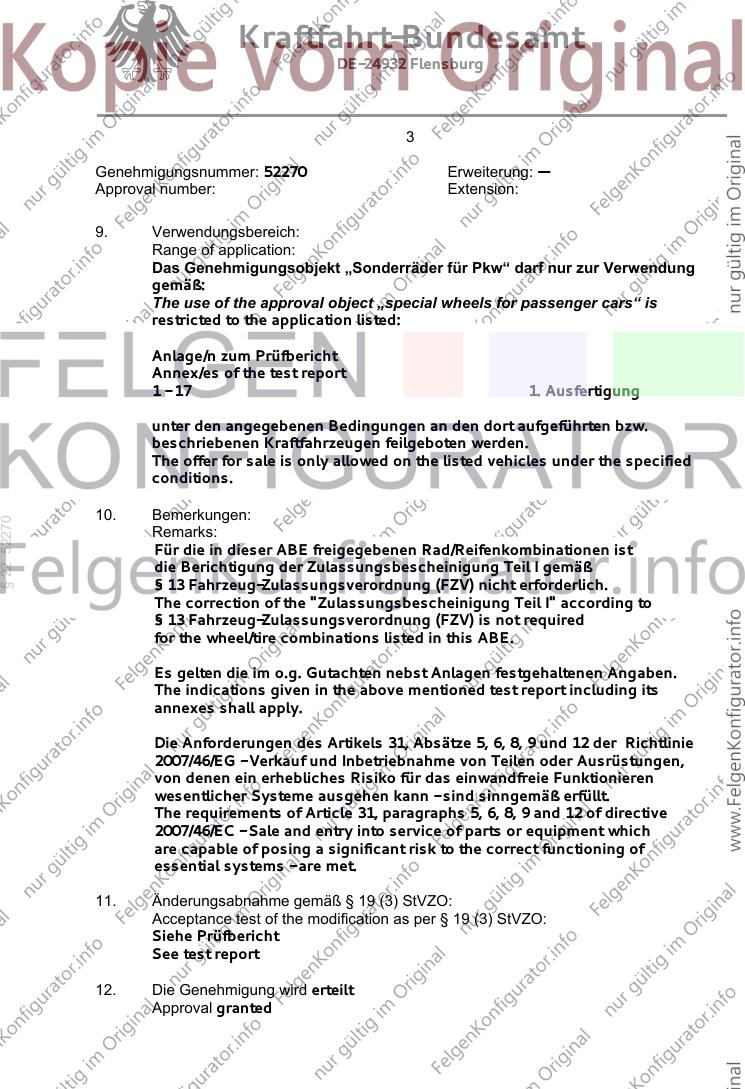

9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 17 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 52270
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erteilt
Approval granted
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 52270 Erweiterung: --
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Entfällt
Not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 07.12.2018
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 52270
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index

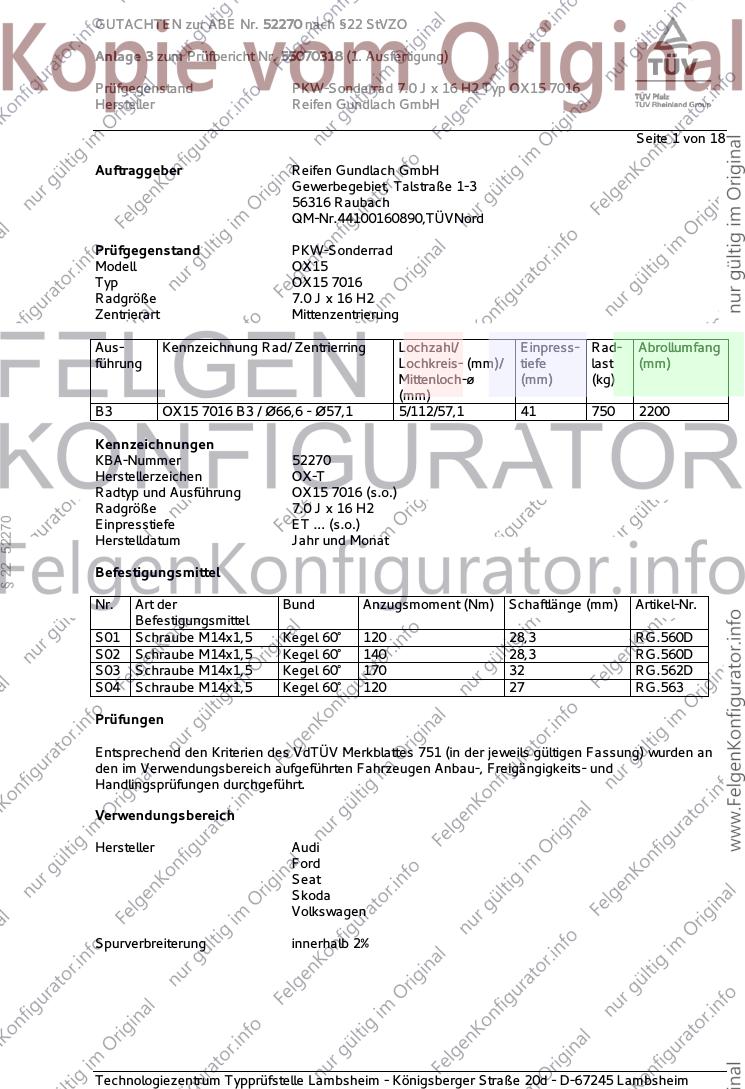

GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55070318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 1 von 18
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr.44100160890,TÜVNord
Prüfgegenstand PKW-Sonderrad
Modell OX15
Typ OX15 7016
Radgröße 7.0 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B3 OX15 7016 B3 / Ø66,6 - Ø57,1 5/112/57,1 41 750 2200
Kennzeichnungen
KBA-Nummer 52270
Herstellerzeichen OX-T
Radtyp und Ausführung OX15 7016 (s.o.)
Radgröße 7.0 J x 16 H2
§ 22 52270
Einpresstiefe ET ... (s.o.)
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M14x1,5 Kegel 60° 120 28,3 RG.560D
S02 Schraube M14x1,5 Kegel 60° 140 28,3 RG.560D
S03 Schraube M14x1,5 Kegel 60° 170 32 RG.562D
S04 Schraube M14x1,5 Kegel 60° 120 27 RG.563
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55070318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 205/55R16 A11 A19 A57 A99
8V 77-140 215/55R16 A12 Cbo F24 Lim
e1*2007/46*0607*.. 77-140 225/50R16 A12 V00 V16 S01
- Limousine / Cabrio
- incl. Facelift 2016
Audi A3 Cabriolet 75-147 205/55R16 K1c K56 A01 A12 A19
8P 75-147 225/50R16 K1c K2b K46 K56 A58 A99 B03
e1*2001/116*0456*.. Cbo V16 S01
Audi A3 Sportback 110 205/55R16 A12 A19 A58
e-tron 110 215/55R16 A01 K1a K2b K3a K6g K8h A99 F24 Flh
8V S01
e1*2007/46*0607*..
- incl. Facelift 2016
Audi A3, -/Sportback 66-147 205/55R16 A01 A12 K1a K1b K56 A19 A99 B03
8P, 8PA, 8PB 66-147 225/50R16 A01 A12 K1c K2b K46 K56 Flh V16 S01
e1*2001/116*0217*..; 77 195/60R16 A13 R37
e1*2001/116*0241*..;
e1*2001/116*0418*..;
§ 22 52270
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 205/55R16 A12 A19 A57
8V 77-140 215/55R16 A01 K1a K2b K3a K6g K8h A99 F24 Flh
e1*2007/46*0607*.. 77-140 225/50R16 A01 K1c K2b K3a K4i K5d K6g K8h V00 V16 S01
- incl. Facelift 2016
Audi A6 162-184 205/55R16 A13 M+S T91 T92 A19 A99 Au9
4B 81-142 205/55R16 A13 T88 T89 T91 T92 B03 Car Lim
e1*96/27, 98/14, 81-142 225/45R16 A12 T89 V16 X27 S04
2001/116*0051*.. 81-142 225/50R16 A01 A12 K2b K46 R03 T92
81-184 215/55R16 A12 R09 T91 T93
Audi A6 -/Avant 89-140 205/60R16 R09 T91 T92 A11 A19 A99
4F, 4F1 89-140 225/55R16 B03 Car DB8
e1*2001/116*0254*.., 89-188 225/55R16 M+S Lim NBF V16
e1*2001/116*0276*..; X27 S01
e13*2007/46*1080*..
Audi Q2 85, 110 205/60R16 A12 A19 A58
GA 85, 110 205/65R16 A99 V16 S02
e1*2007/46*1552*.. 85, 110 215/60R16
- Frontantrieb 85, 110 225/55R16 A01 K1a K2b
85, 110 225/60R16 A01 K1a K2b
85, 110 245/50R16 A01 K2b R03
85, 110 245/55R16 A01 K2b R03
Audi Q2 85, 110 205/60R16 A12 A19 A58
GA 85, 110 205/65R16 A99 KMV V16
e1*2007/46*1552*.. 85, 110 215/60R16 Z19 S02
- Frontantrieb 85, 110 225/55R16
- mit Zusatz- 85, 110 225/60R16
Verbreiterungen 85, 110 245/50R16 A01 K2b R03
85, 110 245/55R16 A01 K2b R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55070318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q2 Quattro 110, 140 205/60R16 A33 A19 A56 A99
GA 110, 140 205/65R16 A12 S02
e1*2007/46*1552*01-.. 110, 140 215/60R16 A12
110, 140 225/55R16 A01 A12 K1a K2b
110, 140 225/60R16 A01 A12 K1a K2b
Audi Q2 Quattro 110, 140 205/60R16 A33 A19 A56 A99
GA 110, 140 205/65R16 A12 KMV Z19 S02
e1*2007/46*1552*01-.. 110, 140 215/60R16 A12
- mit Zusatz- 110, 140 225/55R16 A12
Verbreiterungen 110, 140 225/60R16 A12
Audi Q3 88-162 215/60R16 A12 A19 A57
8U, 8U1 88-162 215/65R16 A99 S02
e1*2007/46*0591*..; 88-162 225/60R16
e13*2007/46*1163*.. 88-162 235/60R16
88-162 245/55R16
Audi Q3 88-162 215/60R16 A12 A19 A57
8U, 8U1 88-162 215/65R16 A99 KMV S02
e1*2007/46*0591*..; 88-162 225/60R16
e13*2007/46*1163*.. 88-162 235/60R16
§ 22 52270
- mit Radhaus- 88-162 245/55R16
Verbreiterungen
Audi TT (II) 118-155 225/55R16 A90 M+S A19 A57 A99
8J B03 Cbo Cpe
e1*2001/116* S01
0369*00-16;
0374*00-01;
0375*00
Ford Galaxy (I) 66-128 205/55R16 A13 K56 R37 R50 T91 T94 A01 A19 A99
WGR 66-150 205/55R16 A13 K56 M+S R50 T91 T94 V16 S03
e1*93/81,95/54, 66-150 215/55R16 A13 K2b K46 K56 R35 T91 T93 T95
2001/116*0024*.. 66-150 225/50R16 A12 K1a K2c K46 K56 T92 T93
66-150 235/50R16 A12 K1c K2c K42 K46 K56 T95
Seat Alhambra 66-128 205/55R16 A13 K56 R37 R50 T91 T94 A01 A19 A99
7MS 66-150 205/55R16 A13 K56 M+S R50 T91 T94 V16 S03
e1*95/54, 98/14, 66-150 215/55R16 A13 K2b K46 K56 R35 T91 T93 T95
2001/116*0036*.. T97
66-150 225/50R16 A12 K1a K2c K46 K56 T92 T93
66-150 235/50R16 A12 K1c K2c K42 K46 K56 T95
Seat Altea / Toledo 63-155 205/55R16 K1c A01 A12 A19
5P, 5PN 63-155 225/50R16 K1c K2b K46 K56 A60 A99 Flh
e9*2001/116*0050*..; KOV SeF Sth
e9*2007/46*0012*.. V16 S01
Seat Ateca 85, 110 215/60R16 A13 A19 A58 A99
5FP 85, 110 215/65R16 A01 A12 G01 F23 KMV S02
e9*2007/46*6394*.. 85, 110 225/55R16 A13
- Frontantrieb 85, 110 225/60R16 A12
85, 110 235/60R16 A01 A12 G01
85, 110 245/55R16 A01 A12 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55070318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH

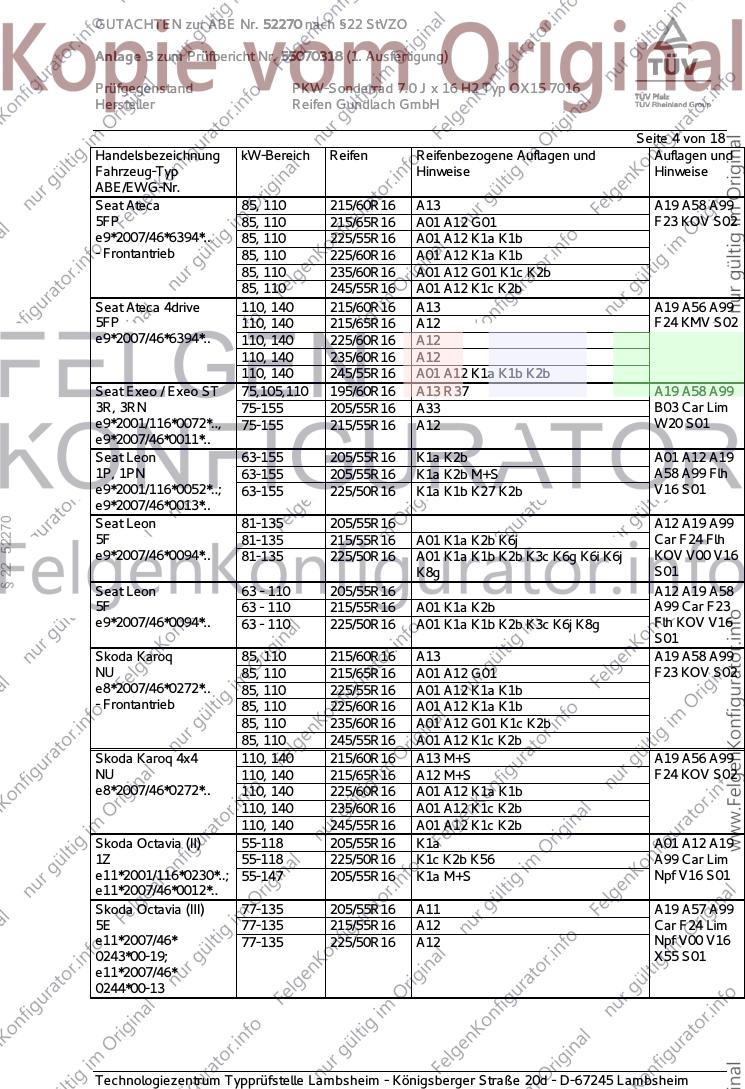

Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Ateca 85, 110 215/60R16 A13 A19 A58 A99
5FP 85, 110 215/65R16 A01 A12 G01 F23 KOV S02
e9*2007/46*6394*.. 85, 110 225/55R16 A01 A12 K1a K1b
- Frontantrieb 85, 110 225/60R16 A01 A12 K1a K1b
85, 110 235/60R16 A01 A12 G01 K1c K2b
85, 110 245/55R16 A01 A12 K1c K2b
Seat Ateca 4drive 110, 140 215/60R16 A13 A19 A56 A99
5FP 110, 140 215/65R16 A12 F24 KMV S02
e9*2007/46*6394*.. 110, 140 225/60R16 A12
110, 140 235/60R16 A12
110, 140 245/55R16 A01 A12 K1a K1b K2b
Seat Exeo / Exeo ST 75,105,110 195/60R16 A13 R37 A19 A58 A99
3R, 3RN 75-155 205/55R16 A33 B03 Car Lim
e9*2001/116*0072*.., 75-155 215/55R16 A12 W20 S01
e9*2007/46*0011*..
Seat Leon 63-155 205/55R16 K1a K2b A01 A12 A19
1P, 1PN 63-155 205/55R16 K1a K2b M+S A58 A99 Flh
e9*2001/116*0052*..; 63-155 225/50R16 K1a K1b K27 K2b V16 S01
e9*2007/46*0013*..
§ 22 52270
Seat Leon 81-135 205/55R16 A12 A19 A99
5F 81-135 215/55R16 A01 K1a K2b K6j Car F24 Flh
e9*2007/46*0094*.. 81-135 225/50R16 A01 K1a K1b K2b K3c K6g K6i K6j KOV V00 V16
K8g S01
Seat Leon 63 - 110 205/55R16 A12 A19 A58
5F 63 - 110 215/55R16 A01 K1a K2b A99 Car F23
e9*2007/46*0094*.. 63 - 110 225/50R16 A01 K1a K1b K2b K3c K6j K8g Flh KOV V16
S01
Skoda Karoq 85, 110 215/60R16 A13 A19 A58 A99
NU 85, 110 215/65R16 A01 A12 G01 F23 KOV S02
e8*2007/46*0272*.. 85, 110 225/55R16 A01 A12 K1a K1b
- Frontantrieb 85, 110 225/60R16 A01 A12 K1a K1b
85, 110 235/60R16 A01 A12 G01 K1c K2b
85, 110 245/55R16 A01 A12 K1c K2b
Skoda Karoq 4x4 110, 140 215/60R16 A13 M+S A19 A56 A99
NU 110, 140 215/65R16 A12 M+S F24 KOV S02
e8*2007/46*0272*.. 110, 140 225/60R16 A01 A12 K1a K1b
110, 140 235/60R16 A01 A12 K1c K2b
110, 140 245/55R16 A01 A12 K1c K2b
Skoda Octavia (II) 55-118 205/55R16 K1a A01 A12 A19
1Z 55-118 225/50R16 K1c K2b K56 A99 Car Lim
e11*2001/116*0230*..; 55-147 205/55R16 K1a M+S Npf V16 S01
e11*2007/46*0012*..
Skoda Octavia (III) 77-135 205/55R16 A11 A19 A57 A99
5E 77-135 215/55R16 A12 Car F24 Lim
e11*2007/46* 77-135 225/50R16 A12 Npf V00 V16
0243*00-19; X55 S01
e11*2007/46*
0244*00-13
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55070318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH

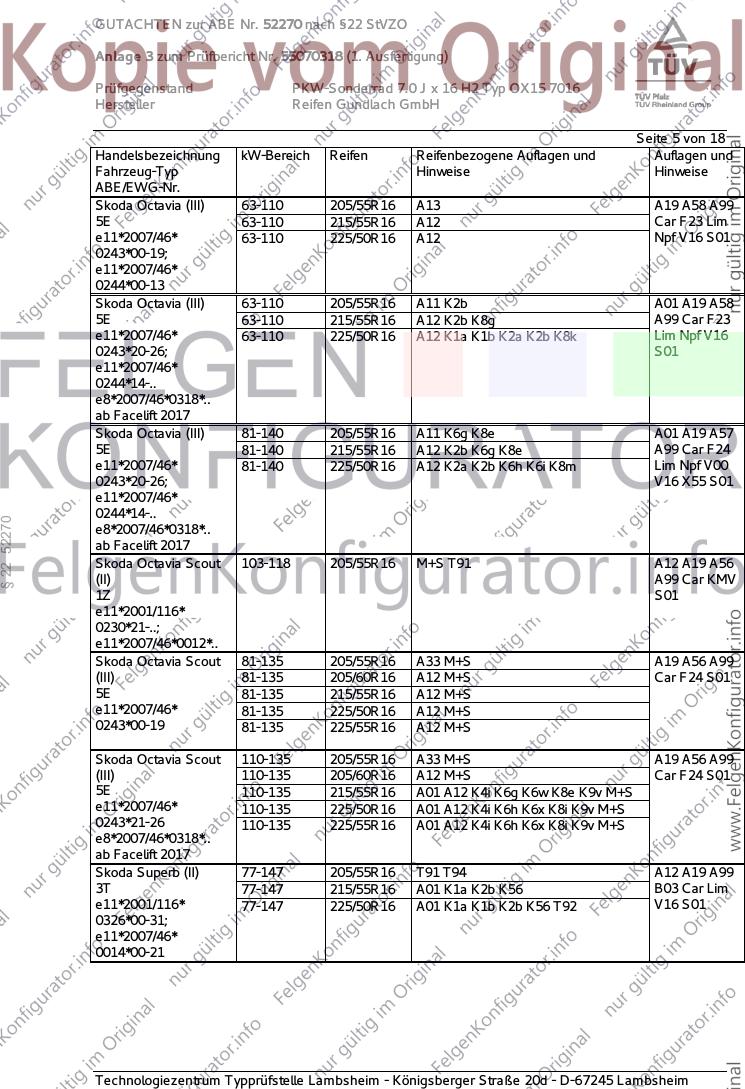

Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 63-110 205/55R16 A13 A19 A58 A99
5E 63-110 215/55R16 A12 Car F23 Lim
e11*2007/46* 63-110 225/50R16 A12 Npf V16 S01
0243*00-19;
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 205/55R16 A11 K2b A01 A19 A58
5E 63-110 215/55R16 A12 K2b K8g A99 Car F23
e11*2007/46* 63-110 225/50R16 A12 K1a K1b K2a K2b K8k Lim Npf V16
0243*20-26; S01
e11*2007/46*
0244*14-..
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (III) 81-140 205/55R16 A11 K6g K8e A01 A19 A57
5E 81-140 215/55R16 A12 K2b K6g K8e A99 Car F24
e11*2007/46* 81-140 225/50R16 A12 K2a K2b K6h K6i K8m Lim Npf V00
0243*20-26; V16 X55 S01
e11*2007/46*
0244*14-..
§ 22 52270
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia Scout 103-118 205/55R16 M+S T91 A12 A19 A56
(II) A99 Car KMV
1Z S01
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia Scout 81-135 205/55R16 A33 M+S A19 A56 A99
(III) 81-135 205/60R16 A12 M+S Car F24 S01
5E 81-135 215/55R16 A12 M+S
e11*2007/46* 81-135 225/50R16 A12 M+S
0243*00-19 81-135 225/55R16 A12 M+S
Skoda Octavia Scout 110-135 205/55R16 A33 M+S A19 A56 A99
(III) 110-135 205/60R16 A12 M+S Car F24 S01
5E 110-135 215/55R16 A01 A12 K4i K6g K6w K8e K9v M+S
e11*2007/46* 110-135 225/50R16 A01 A12 K4i K6h K6x K8i K9v M+S
0243*21-26 110-135 225/55R16 A01 A12 K4i K6h K6x K8i K9v M+S
e8*2007/46*0318*..
ab Facelift 2017
Skoda Superb (II) 77-147 205/55R16 T91 T94 A12 A19 A99
3T 77-147 215/55R16 A01 K1a K2b K56 B03 Car Lim
e11*2001/116* 77-147 225/50R16 A01 K1a K1b K2b K56 T92 V16 S01
0326*00-31;
e11*2007/46*
0014*00-21
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55070318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH

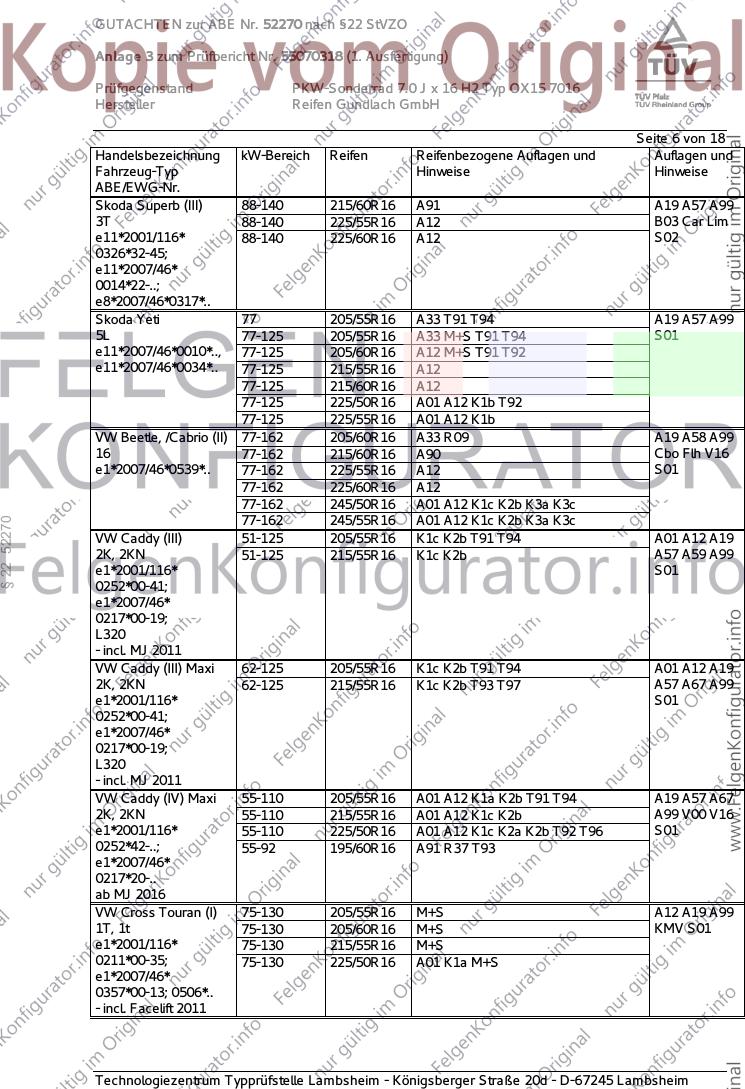

Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Superb (III) 88-140 215/60R16 A91 A19 A57 A99
3T 88-140 225/55R16 A12 B03 Car Lim
e11*2001/116* 88-140 225/60R16 A12 S02
0326*32-45;
e11*2007/46*
0014*22-..;
e8*2007/46*0317*..
Skoda Yeti 77 205/55R16 A33 T91 T94 A19 A57 A99
5L 77-125 205/55R16 A33 M+S T91 T94 S01
e11*2007/46*0010*.., 77-125 205/60R16 A12 M+S T91 T92
e11*2007/46*0034*.. 77-125 215/55R16 A12
77-125 215/60R16 A12
77-125 225/50R16 A01 A12 K1b T92
77-125 225/55R16 A01 A12 K1b
VW Beetle, /Cabrio (II) 77-162 205/60R16 A33 R09 A19 A58 A99
16 77-162 215/60R16 A90 Cbo Flh V16
e1*2007/46*0539*.. 77-162 225/55R16 A12 S01
77-162 225/60R16 A12
77-162 245/50R16 A01 A12 K1c K2b K3a K3c
77-162 245/55R16 A01 A12 K1c K2b K3a K3c
§ 22 52270
VW Caddy (III) 51-125 205/55R16 K1c K2b T91 T94 A01 A12 A19
2K, 2KN 51-125 215/55R16 K1c K2b A57 A59 A99
e1*2001/116* S01
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (III) Maxi 62-125 205/55R16 K1c K2b T91 T94 A01 A12 A19
2K, 2KN 62-125 215/55R16 K1c K2b T93 T97 A57 A67 A99
e1*2001/116* S01
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (IV) Maxi 55-110 205/55R16 A01 A12 K1a K2b T91 T94 A19 A57 A67
2K, 2KN 55-110 215/55R16 A01 A12 K1c K2b A99 V00 V16
e1*2001/116* 55-110 225/50R16 A01 A12 K1c K2a K2b T92 T96 S01
0252*42-..; 55-92 195/60R16 A91 R37 T93
e1*2007/46*
0217*20-..
ab MJ 2016
VW Cross Touran (I) 75-130 205/55R16 M+S A12 A19 A99
1T, 1t 75-130 205/60R16 M+S KMV S01
e1*2001/116* 75-130 215/55R16 M+S
0211*00-35; 75-130 225/50R16 A01 K1a M+S
e1*2007/46*
0357*00-13; 0506*..
- incl. Facelift 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55070318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH

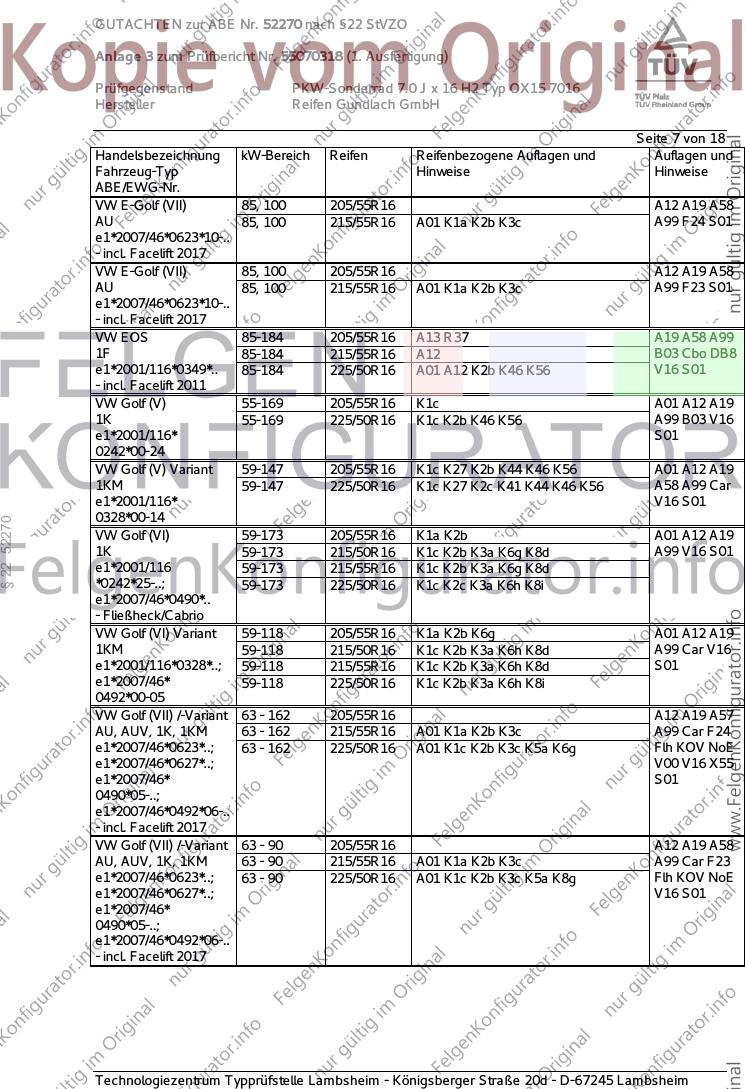

Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW E-Golf (VII) 85, 100 205/55R16 A12 A19 A58
AU 85, 100 215/55R16 A01 K1a K2b K3c A99 F24 S01
e1*2007/46*0623*10-..
- incl. Facelift 2017
VW E-Golf (VII) 85, 100 205/55R16 A12 A19 A58
AU 85, 100 215/55R16 A01 K1a K2b K3c A99 F23 S01
e1*2007/46*0623*10-..
- incl. Facelift 2017
VW EOS 85-184 205/55R16 A13 R37 A19 A58 A99
1F 85-184 215/55R16 A12 B03 Cbo DB8
e1*2001/116*0349*.. 85-184 225/50R16 A01 A12 K2b K46 K56 V16 S01
- incl. Facelift 2011
VW Golf (V) 55-169 205/55R16 K1c A01 A12 A19
1K 55-169 225/50R16 K1c K2b K46 K56 A99 B03 V16
e1*2001/116* S01
0242*00-24
VW Golf (V) Variant 59-147 205/55R16 K1c K27 K2b K44 K46 K56 A01 A12 A19
1KM 59-147 225/50R16 K1c K27 K2c K41 K44 K46 K56 A58 A99 Car
e1*2001/116* V16 S01
0328*00-14
§ 22 52270
VW Golf (VI) 59-173 205/55R16 K1a K2b A01 A12 A19
1K 59-173 215/50R16 K1c K2b K3a K6g K8d A99 V16 S01
e1*2001/116 59-173 215/55R16 K1c K2b K3a K6g K8d
*0242*25-..; 59-173 225/50R16 K1c K2c K3a K6h K8i
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/55R16 K1a K2b K6g A01 A12 A19
1KM 59-118 215/50R16 K1c K2b K3a K6h K8d A99 Car V16
e1*2001/116*0328*..; 59-118 215/55R16 K1c K2b K3a K6h K8d S01
e1*2007/46* 59-118 225/50R16 K1c K2b K3a K6h K8i
0492*00-05
VW Golf (VII) /-Variant 63 - 162 205/55R16 A12 A19 A57
AU, AUV, 1K, 1KM 63 - 162 215/55R16 A01 K1a K2b K3c A99 Car F24
e1*2007/46*0623*..; 63 - 162 225/50R16 A01 K1c K2b K3c K5a K6g Flh KOV NoE
e1*2007/46*0627*..; V00 V16 X55
e1*2007/46* S01
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63 - 90 205/55R16 A12 A19 A58
AU, AUV, 1K, 1KM 63 - 90 215/55R16 A01 K1a K2b K3c A99 Car F23
e1*2007/46*0623*..; 63 - 90 225/50R16 A01 K1c K2b K3c K5a K8g Flh KOV NoE
e1*2007/46*0627*..; V16 S01
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55070318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH

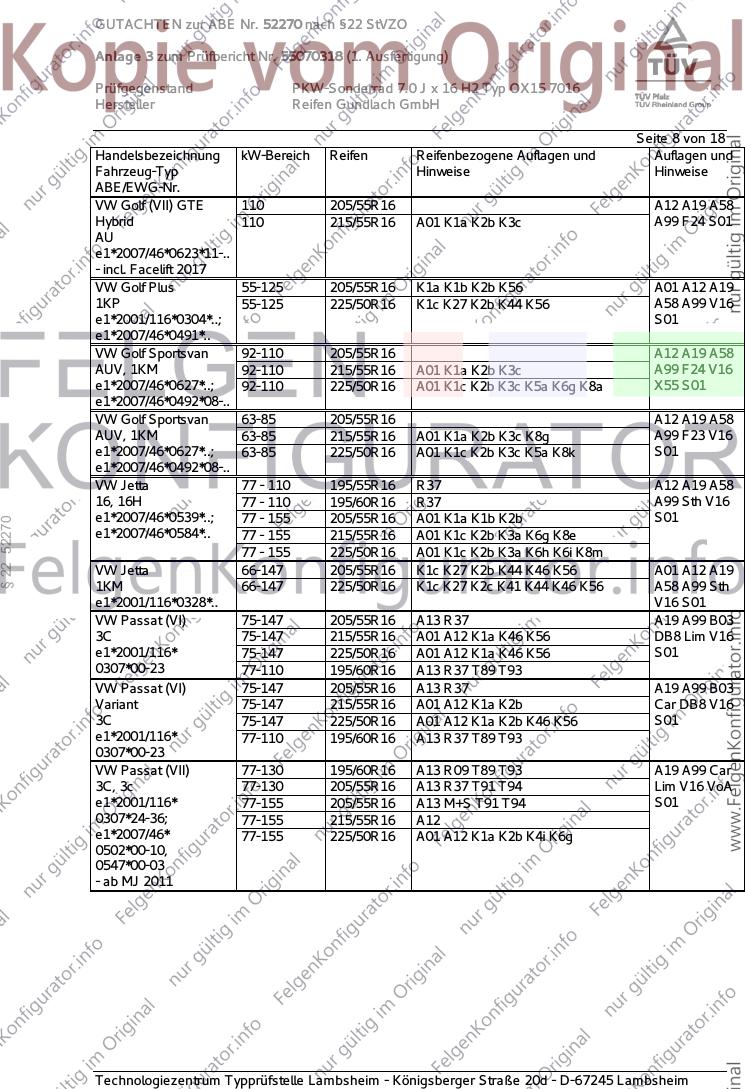

Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) GTE 110 205/55R16 A12 A19 A58
Hybrid 110 215/55R16 A01 K1a K2b K3c A99 F24 S01
AU
e1*2007/46*0623*11-..
- incl. Facelift 2017
VW Golf Plus 55-125 205/55R16 K1a K1b K2b K56 A01 A12 A19
1KP 55-125 225/50R16 K1c K27 K2b K44 K56 A58 A99 V16
e1*2001/116*0304*..; S01
e1*2007/46*0491*..
VW Golf Sportsvan 92-110 205/55R16 A12 A19 A58
AUV, 1KM 92-110 215/55R16 A01 K1a K2b K3c A99 F24 V16
e1*2007/46*0627*..; 92-110 225/50R16 A01 K1c K2b K3c K5a K6g K8a X55 S01
e1*2007/46*0492*08-..
VW Golf Sportsvan 63-85 205/55R16 A12 A19 A58
AUV, 1KM 63-85 215/55R16 A01 K1a K2b K3c K8g A99 F23 V16
e1*2007/46*0627*..; 63-85 225/50R16 A01 K1c K2b K3c K5a K8k S01
e1*2007/46*0492*08-..
VW Jetta 77 - 110 195/55R16 R37 A12 A19 A58
16, 16H 77 - 110 195/60R16 R37 A99 Sth V16
e1*2007/46*0539*..; 77 - 155 205/55R16 A01 K1a K1b K2b S01
§ 22 52270
e1*2007/46*0584*.. 77 - 155 215/55R16 A01 K1c K2b K3a K6g K8e
77 - 155 225/50R16 A01 K1c K2b K3a K6h K6i K8m
VW Jetta 66-147 205/55R16 K1c K27 K2b K44 K46 K56 A01 A12 A19
1KM 66-147 225/50R16 K1c K27 K2c K41 K44 K46 K56 A58 A99 Sth
e1*2001/116*0328*.. V16 S01
VW Passat (VI) 75-147 205/55R16 A13 R37 A19 A99 B03
3C 75-147 215/55R16 A01 A12 K1a K46 K56 DB8 Lim V16
e1*2001/116* 75-147 225/50R16 A01 A12 K1a K46 K56 S01
0307*00-23 77-110 195/60R16 A13 R37 T89 T93
VW Passat (VI) 75-147 205/55R16 A13 R37 A19 A99 B03
Variant 75-147 215/55R16 A01 A12 K1a K2b Car DB8 V16
3C 75-147 225/50R16 A01 A12 K1a K2b K46 K56 S01
e1*2001/116* 77-110 195/60R16 A13 R37 T89 T93
0307*00-23
VW Passat (VII) 77-130 195/60R16 A13 R09 T89 T93 A19 A99 Car
3C, 3c 77-130 205/55R16 A13 R37 T91 T94 Lim V16 VoA
e1*2001/116* 77-155 205/55R16 A13 M+S T91 T94 S01
0307*24-36; 77-155 215/55R16 A12
e1*2007/46* 77-155 225/50R16 A01 A12 K1a K2b K4i K6g
0502*00-10,
0547*00-03
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55070318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH

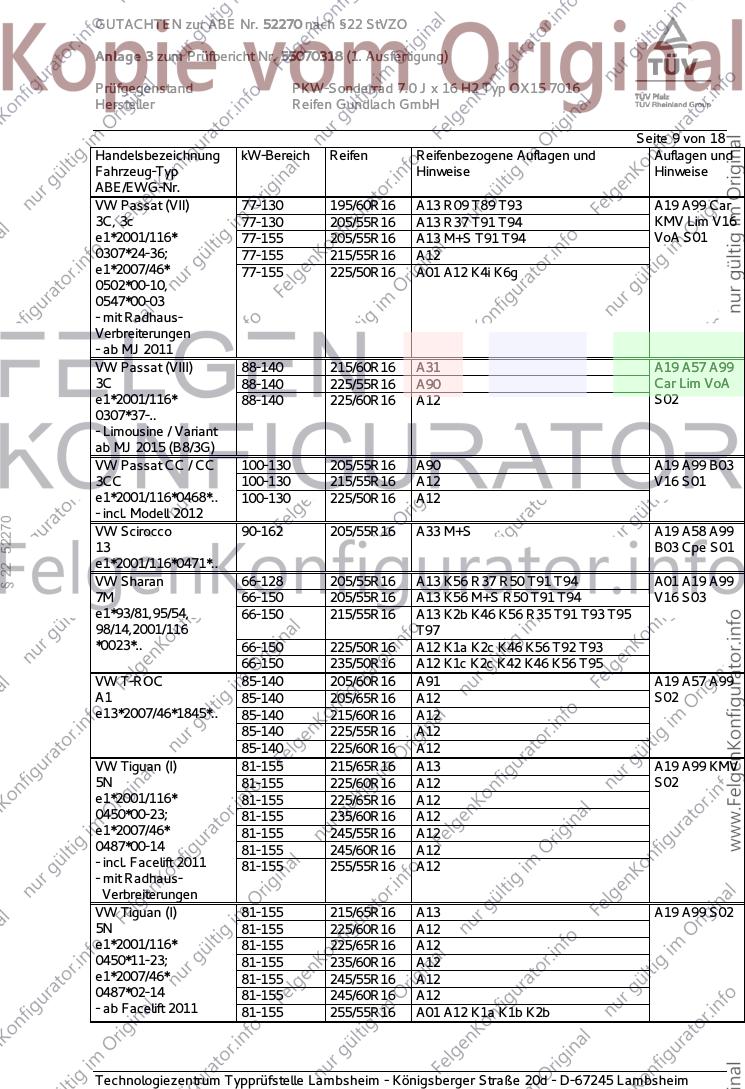

Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VII) 77-130 195/60R16 A13 R09 T89 T93 A19 A99 Car
3C, 3c 77-130 205/55R16 A13 R37 T91 T94 KMV Lim V16
e1*2001/116* 77-155 205/55R16 A13 M+S T91 T94 VoA S01
0307*24-36; 77-155 215/55R16 A12
e1*2007/46* 77-155 225/50R16 A01 A12 K4i K6g
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat (VIII) 88-140 215/60R16 A31 A19 A57 A99
3C 88-140 225/55R16 A90 Car Lim VoA
e1*2001/116* 88-140 225/60R16 A12 S02
0307*37-..
- Limousine / Variant
ab MJ 2015 (B8/3G)
VW Passat CC / CC 100-130 205/55R16 A90 A19 A99 B03
3CC 100-130 215/55R16 A12 V16 S01
e1*2001/116*0468*.. 100-130 225/50R16 A12
- incl. Modell 2012
§ 22 52270
VW Scirocco 90-162 205/55R16 A33 M+S A19 A58 A99
13 B03 Cpe S01
e1*2001/116*0471*..
VW Sharan 66-128 205/55R16 A13 K56 R37 R50 T91 T94 A01 A19 A99
7M 66-150 205/55R16 A13 K56 M+S R50 T91 T94 V16 S03
e1*93/81,95/54, 66-150 215/55R16 A13 K2b K46 K56 R35 T91 T93 T95
98/14,2001/116 T97
*0023*.. 66-150 225/50R16 A12 K1a K2c K46 K56 T92 T93
66-150 235/50R16 A12 K1c K2c K42 K46 K56 T95
VW T-ROC 85-140 205/60R16 A91 A19 A57 A99
A1 85-140 205/65R16 A12 S02
e13*2007/46*1845*.. 85-140 215/60R16 A12
85-140 225/55R16 A12
85-140 225/60R16 A12
VW Tiguan (I) 81-155 215/65R16 A13 A19 A99 KMV
5N 81-155 225/60R16 A12 S02
e1*2001/116* 81-155 225/65R16 A12
0450*00-23; 81-155 235/60R16 A12
e1*2007/46* 81-155 245/55R16 A12
0487*00-14 81-155 245/60R16 A12
- incl. Facelift 2011 81-155 255/55R16 A12
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 215/65R16 A13 A19 A99 S02
5N 81-155 225/60R16 A12
e1*2001/116* 81-155 225/65R16 A12
0450*11-23; 81-155 235/60R16 A12
e1*2007/46* 81-155 245/55R16 A12
0487*02-14 81-155 245/60R16 A12
- ab Facelift 2011 81-155 255/55R16 A01 A12 K1a K1b K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55070318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 10 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (I) 81-155 215/65R16 A13 A19 A99 S02
5N 81-155 225/60R16 A12
e1*2001/116* 81-155 225/65R16 A12
0450*00-10; 81-155 235/60R16 A12
e1*2007/46* 81-155 245/55R16 A01 A12 K2b
0487*00-01 81-155 245/60R16 A01 A12 K2b
81-155 255/55R16 A01 A12 K1a K1b K2b
VW Touran (I) 66-125 205/55R16 K1c K2b A01 A12 A19
1T 66-125 225/50R16 K1c K2b A58 A99 Npf
e1*2001/116* V16 S01
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran (I) 66-103 195/60R16 K2b R37 T89 T93 A01 A12 A19
1T, 1t 66-130 205/55R16 K1a K2b A58 A99 Npf
e1*2001/116* 66-130 225/50R16 K1c K2b V16 S01
0211*23-35;
e1*2007/46*
0357*02-13, 0506*..
ab MJ 2011
§ 22 52270
VW Touran (II) 81-140 205/60R16 K1a A01 A12 A19
1T 81-140 205/65R16 K1a A58 A99 V16
e1*2001/116* 81-140 215/60R16 K1a K2b K6g S02
0211*36-..; 81-140 225/55R16 K1c K2b K3c K6h
e1*2007/46*0357*14-.. 81-140 245/50R16 K2b K6h K6i K8i R03
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55070318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 11 von 18

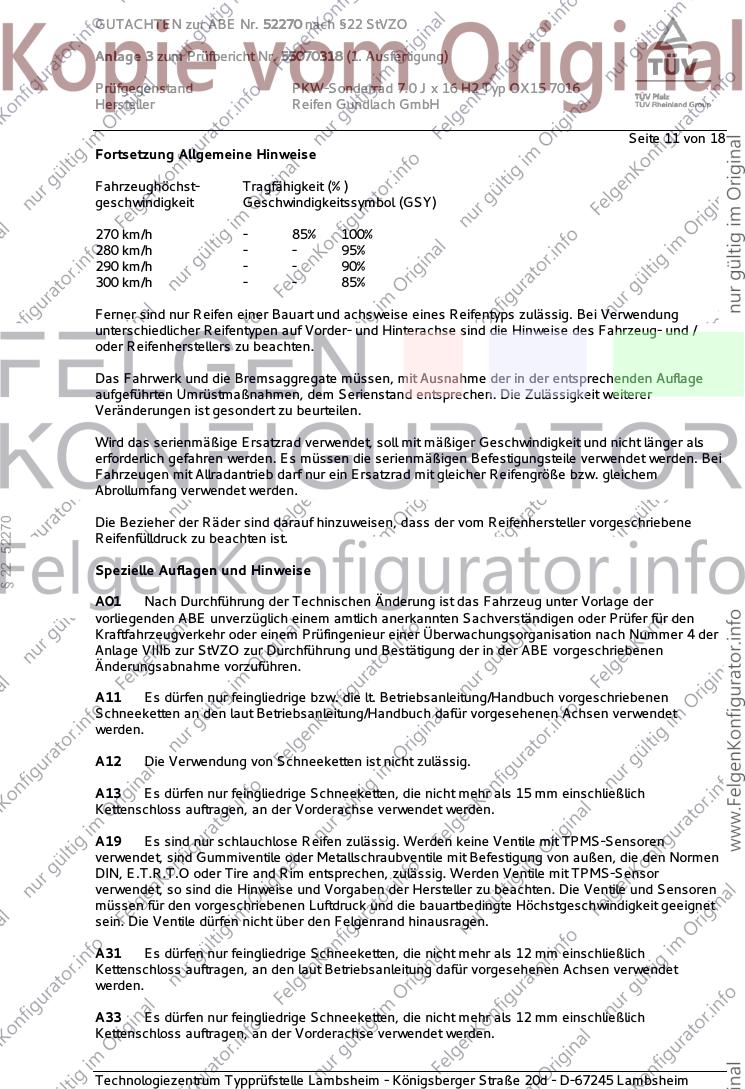

Fortsetzung Allgemeine Hinweise
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
§ 22 52270
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55070318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 12 von 18

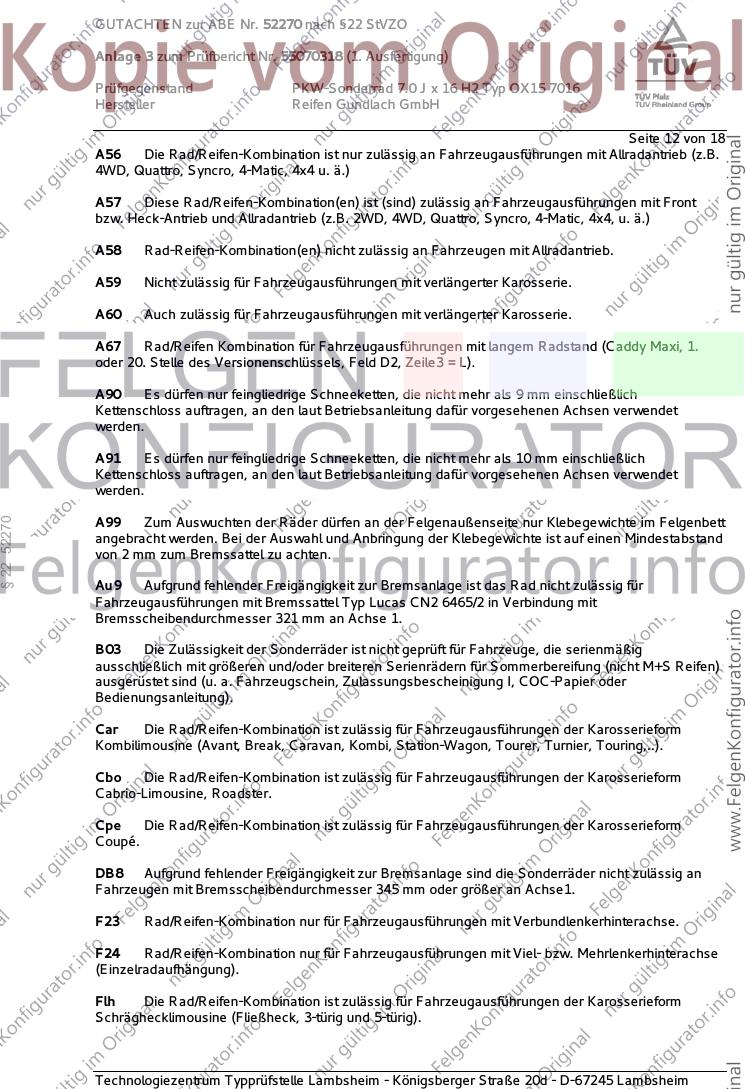

A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
§ 22 52270
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55070318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 13 von 18

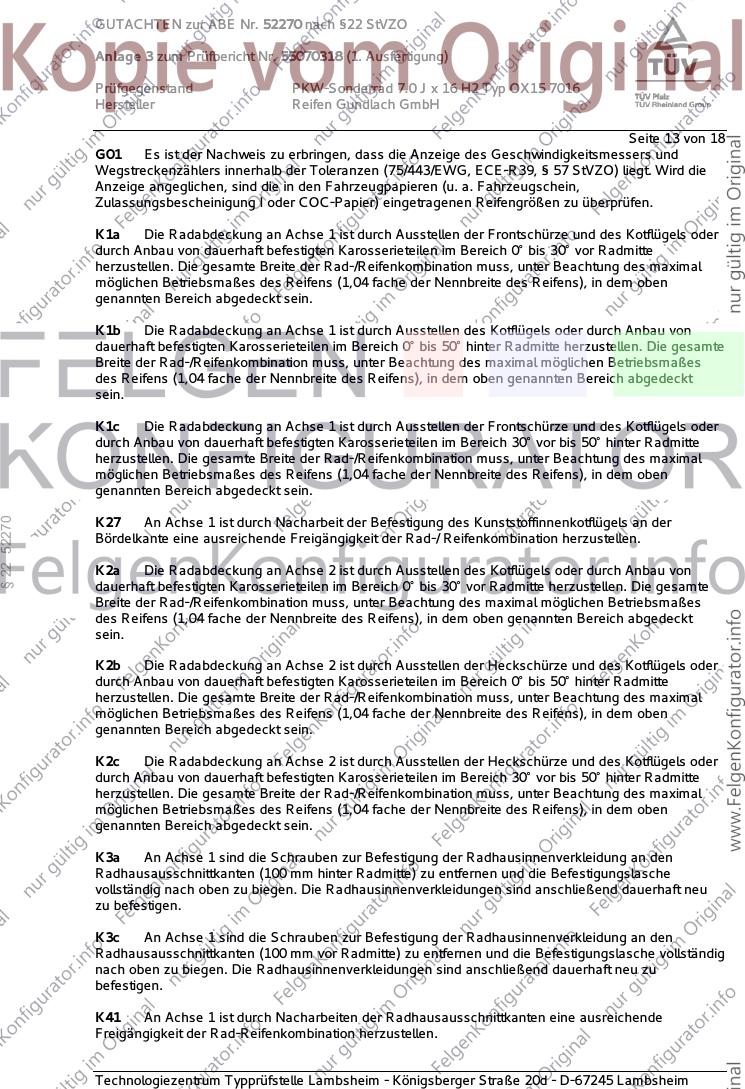

G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
§ 22 52270
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55070318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 14 von 18

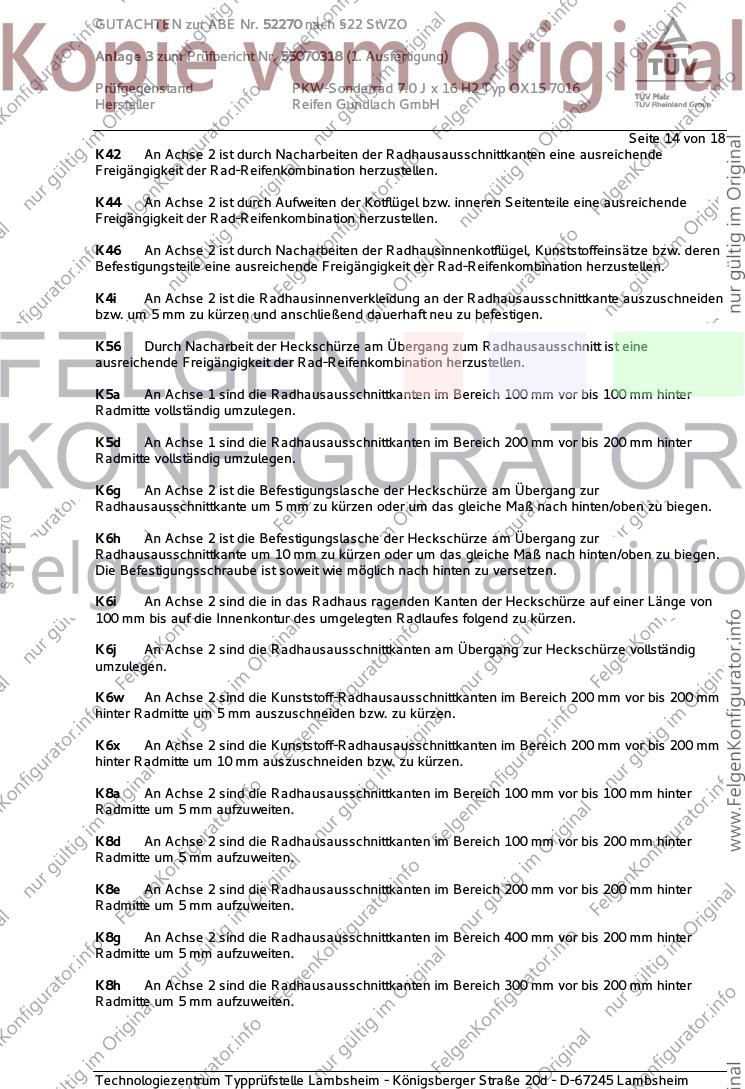

K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
§ 22 52270
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55070318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 15 von 18

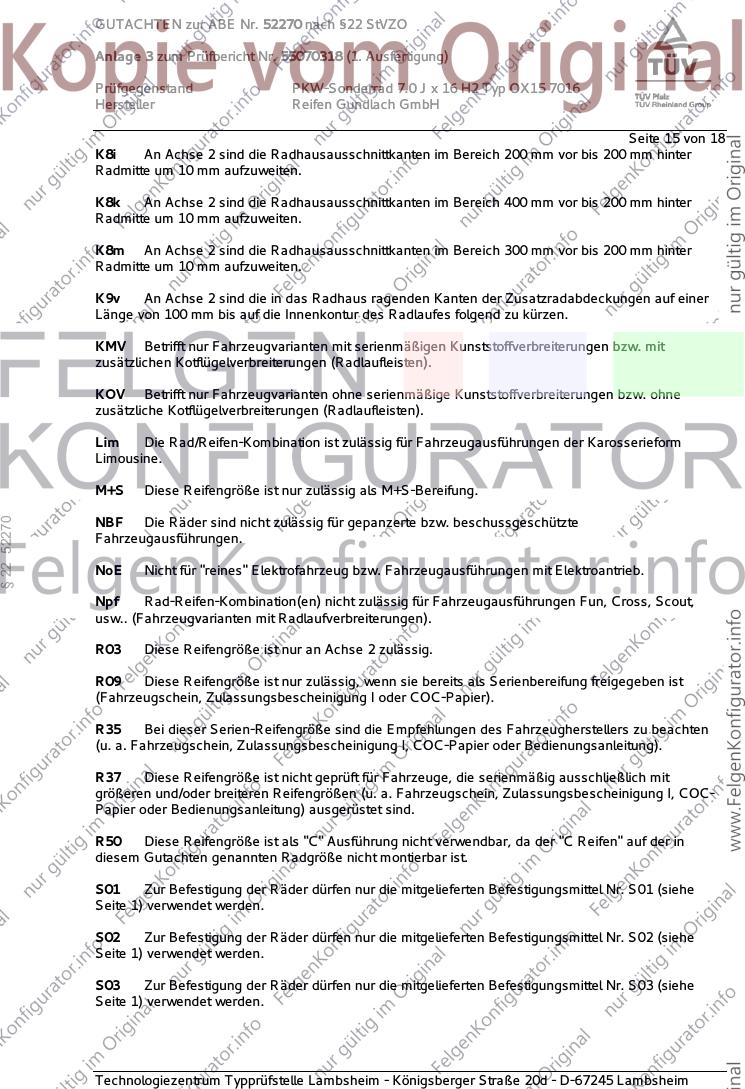

K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
§ 22 52270
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55070318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 16 von 18

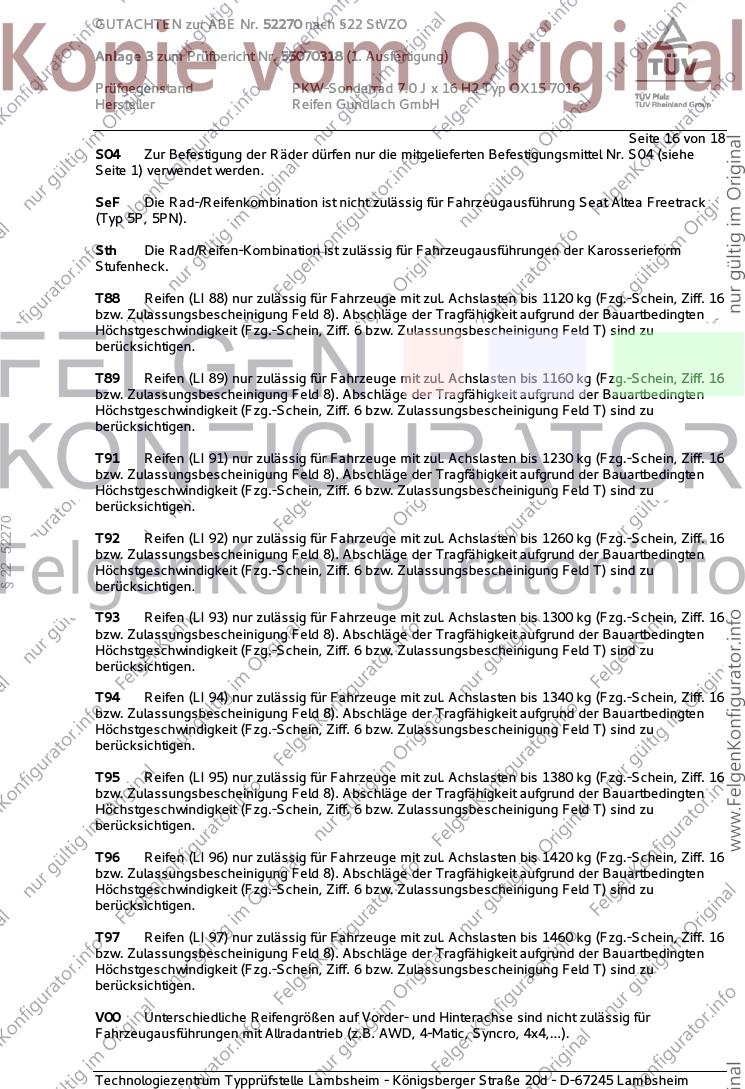

S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 52270
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55070318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 17 von 18

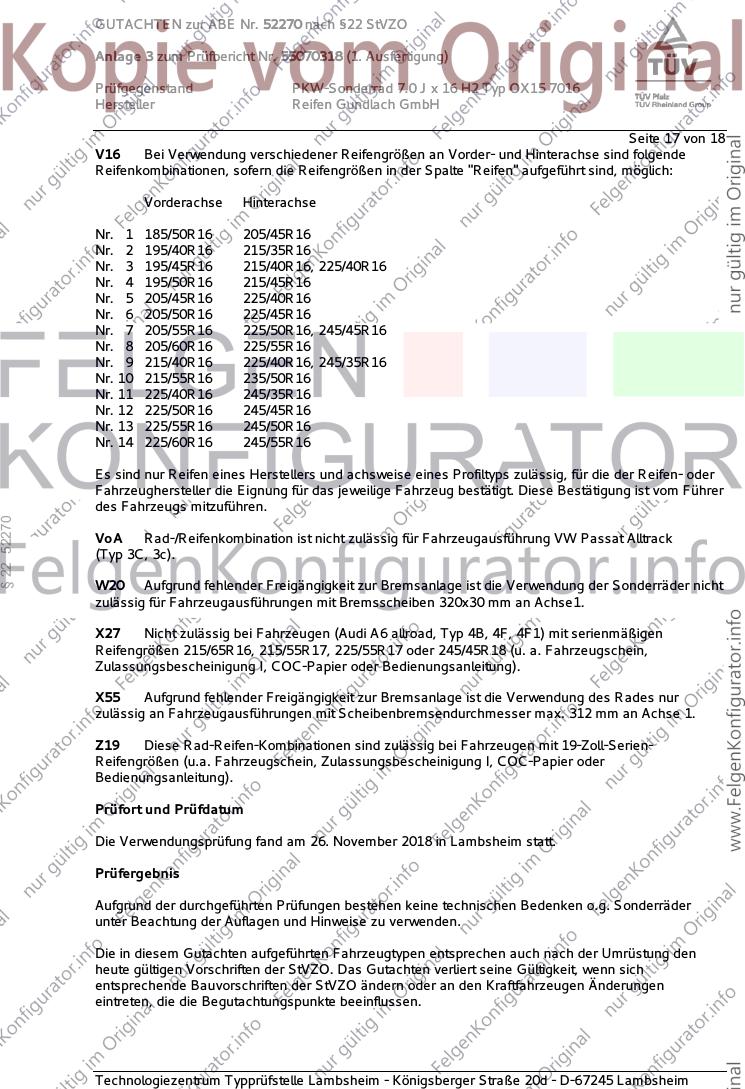

V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
§ 22 52270
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X55 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Rades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 312 mm an Achse 1.
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 26. November 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55070318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 18 von 18
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum Januar 2018.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 26. November 2018
Laux 00308223.DOC
RL/JR
§ 22 52270
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
