Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7 J x 16 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 52270
special wheels for passenger cars 7 J x 16 H2
Genehmigungsnummer: 52270 Erweiterung: --
Approval number: Extension:
1. Genehmigungsinhaber:
Holder of the approval:
Reifen Gundlach GmbH
DE-56316 Raubach
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
OX15 7016
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 52270 Erweiterung: --
Approval number: Extension:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 52270
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
29.11.2018
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55070318 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 52270 Erweiterung: --
Approval number: Extension:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 17 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 52270
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erteilt
Approval granted
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 52270 Erweiterung: --
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Entfällt
Not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 07.12.2018
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 52270
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55070318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 1 von 11
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr.44100160890,TÜVNord
Prüfgegenstand PKW-Sonderrad
Modell OX15
Typ OX15 7016
Radgröße 7.0 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B3 OX15 7016 B3 / Ø66,6 - Ø57,1 5/112/57,1 50 750 2200
Kennzeichnungen
KBA-Nummer 52270
Herstellerzeichen OX-T
Radtyp und Ausführung OX15 7016 (s.o.)
Radgröße 7.0 J x 16 H2
§ 22 52270
Einpresstiefe ET ... (s.o.)
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M14x1,5 Kegel 60° 120 28,3 RG.560D
S02 Schraube M14x1,5 Kegel 60° 140 28,3 RG.560D
S03 Schraube M14x1,5 Kegel 60° 170 32 RG.562D
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55070318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 205/55R16 A12 A19 A57
8V 77-140 215/55R16 A99 Cbo F16
e1*2007/46*0607*.. 77-140 225/50R16 F24 Lim V00
- Limousine / Cabrio V16 S01
- incl. Facelift 2016
Audi A3 Cabriolet 75-147 205/55R16 A30 A19 A58 A99
8P 75-147 225/50R16 A01 A12 K1a K56 B03 Cbo V16
e1*2001/116*0456*.. S01
Audi A3 Sportback 110 205/55R16 A12 A19 A58
e-tron 110 215/55R16 A99 F16 F24
8V Flh S01
e1*2007/46*0607*..
- incl. Facelift 2016
Audi A3, -/Sportback 66-147 205/55R16 A90 A19 A99 B03
8P, 8PA, 8PB 66-147 225/50R16 A01 A12 K1a K56 Flh V16 S01
e1*2001/116*0217*..; 77 195/60R16 A33 R37
e1*2001/116*0241*..;
e1*2001/116*0418*..;
§ 22 52270
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 205/55R16 A12 A19 A57
8V 77-140 215/55R16 A99 F16 F24
e1*2007/46*0607*.. 77-140 225/50R16 Flh V00 V16
- incl. Facelift 2016 S01
Ford Galaxy (I) 66-128 205/55R16 A13 R37 R50 T91 T94 A19 A99 V16
WGR 66-150 205/55R16 A13 M+S R50 T91 T94 S03
e1*93/81,95/54, 66-150 215/55R16 A01 A13 K56 R35 T91 T93 T95
2001/116*0024*.. 66-150 225/50R16 A01 A12 K56 T92 T93
66-150 235/50R16 A01 A12 K2b K56
Seat Alhambra 66-128 205/55R16 A13 R37 R50 T91 T94 A19 A99 V16
7MS 66-150 205/55R16 A13 M+S R50 T91 T94 S03
e1*95/54, 98/14, 66-150 215/55R16 A01 A13 K56 R35 T91 T93 T95
2001/116*0036*.. 66-150 225/50R16 A01 A12 K56 T92 T93
66-150 235/50R16 A01 A12 K2b K56 T95
Seat Altea / Toledo 63-155 205/55R16 A12 A19 A60
5P, 5PN 63-155 225/50R16 A01 K1c A99 Flh KOV
e9*2001/116*0050*..; SeF Sth V16
e9*2007/46*0012*.. S01
Seat Leon 63-155 205/55R16 A30 A19 A58 A99
1P, 1PN 63-155 205/55R16 A30 M+S Flh V16 S01
e9*2001/116*0052*..; 63-155 225/50R16 A01 A12 K1a K2b
e9*2007/46*0013*..
Seat Leon 81-135 205/55R16 A12 A19 A99
5F 81-135 215/55R16 Car F24 Flh
e9*2007/46*0094*.. 81-135 225/50R16 A58 KOV V00 V16
S01
Seat Leon 63 - 110 205/55R16 A12 A19 A58
5F 63 - 110 215/55R16 A99 Car F16
e9*2007/46*0094*.. 63 - 110 225/50R16 F23 Flh KOV
V16 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55070318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (II) 55-118 205/55R16 A12 A19 A99
1Z 55-118 225/50R16 A01 A58 K1a R02 Car Lim Npf
e11*2001/116*0230*..; 55-118 225/50R16 A58 R03 V00 V16 S01
e11*2007/46*0012*.. 55-147 205/55R16 M+S
Skoda Octavia (III) 132 225/50R16 A58 A12 A19 A99
5E 77-135 205/55R16 A57 Car F16 F24
e11*2007/46* 77-135 215/55R16 A57 Lim Npf V00
0243*00-19; V16 X55 S01
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 205/55R16 A12 A19 A58
5E 63-110 215/55R16 A99 Car F16
e11*2007/46* 63-110 225/50R16 F23 Lim Npf
0243*00-19; V16 S01
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 205/55R16 A12 A19 A58
5E 63-110 215/55R16 A99 Car F16
e11*2007/46* 63-110 225/50R16 F23 Lim Npf
0243*20-26; V16 S01
§ 22 52270
e11*2007/46*
0244*14-..
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (III) 81-140 205/55R16 A12 A19 A57
5E 81-140 215/55R16 A99 Car F16
e11*2007/46* 81-140 225/50R16 A01 K6g K8e F24 Lim Npf
0243*20-26; V00 V16 X55
e11*2007/46* S01
0244*14-..
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia Scout 103-118 205/55R16 M+S T91 A12 A19 A56
(II) A99 Car KMV
1Z S01
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia Scout 81-135 205/55R16 M+S A12 A19 A56
(III) 81-135 205/60R16 M+S A99 Car F24
5E S01
e11*2007/46*
0243*00-19
Skoda Octavia Scout 110-135 205/55R16 M+S A12 A19 A56
(III) 110-135 205/60R16 M+S A99 Car F24
5E S01
e11*2007/46*
0243*21-26
e8*2007/46*0318*..
ab Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55070318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH

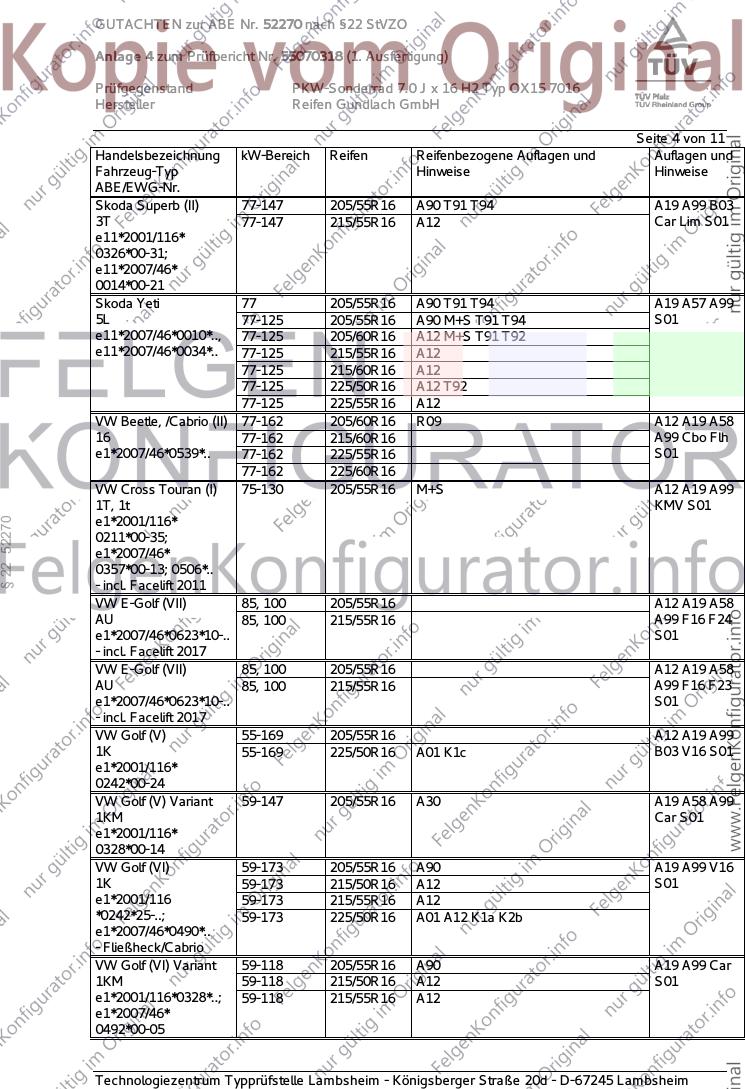

Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Superb (II) 77-147 205/55R16 A90 T91 T94 A19 A99 B03
3T 77-147 215/55R16 A12 Car Lim S01
e11*2001/116*
0326*00-31;
e11*2007/46*
0014*00-21
Skoda Yeti 77 205/55R16 A90 T91 T94 A19 A57 A99
5L 77-125 205/55R16 A90 M+S T91 T94 S01
e11*2007/46*0010*.., 77-125 205/60R16 A12 M+S T91 T92
e11*2007/46*0034*.. 77-125 215/55R16 A12
77-125 215/60R16 A12
77-125 225/50R16 A12 T92
77-125 225/55R16 A12
VW Beetle, /Cabrio (II) 77-162 205/60R16 R09 A12 A19 A58
16 77-162 215/60R16 A99 Cbo Flh
e1*2007/46*0539*.. 77-162 225/55R16 S01
77-162 225/60R16
VW Cross Touran (I) 75-130 205/55R16 M+S A12 A19 A99
1T, 1t KMV S01
§ 22 52270
e1*2001/116*
0211*00-35;
e1*2007/46*
0357*00-13; 0506*..
- incl. Facelift 2011
VW E-Golf (VII) 85, 100 205/55R16 A12 A19 A58
AU 85, 100 215/55R16 A99 F16 F24
e1*2007/46*0623*10-.. S01
- incl. Facelift 2017
VW E-Golf (VII) 85, 100 205/55R16 A12 A19 A58
AU 85, 100 215/55R16 A99 F16 F23
e1*2007/46*0623*10-.. S01
- incl. Facelift 2017
VW Golf (V) 55-169 205/55R16 A12 A19 A99
1K 55-169 225/50R16 A01 K1c B03 V16 S01
e1*2001/116*
0242*00-24
VW Golf (V) Variant 59-147 205/55R16 A30 A19 A58 A99
1KM Car S01
e1*2001/116*
0328*00-14
VW Golf (VI) 59-173 205/55R16 A90 A19 A99 V16
1K 59-173 215/50R16 A12 S01
e1*2001/116 59-173 215/55R16 A12
*0242*25-..; 59-173 225/50R16 A01 A12 K1a K2b
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/55R16 A90 A19 A99 Car
1KM 59-118 215/50R16 A12 S01
e1*2001/116*0328*..; 59-118 215/55R16 A12
e1*2007/46*
0492*00-05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55070318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) /-Variant 63 - 162 205/55R16 A12 A19 A57
AU, AUV, 1K, 1KM 63 - 162 215/55R16 A99 Car F16
e1*2007/46*0623*..; 63 - 162 225/50R16 F24 Flh KOV
e1*2007/46*0627*..; NoE V00 V16
e1*2007/46* X55 S01
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63 - 90 205/55R16 A12 A19 A58
AU, AUV, 1K, 1KM 63 - 90 215/55R16 A99 Car F16
e1*2007/46*0623*..; 63 - 90 225/50R16 F23 Flh KOV
e1*2007/46*0627*..; NoE V16 S01
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) GTE 110 205/55R16 A12 A19 A58
Hybrid 110 215/55R16 A99 F16 F24
AU S01
e1*2007/46*0623*11-..
§ 22 52270
- incl. Facelift 2017
VW Golf Plus 55-125 205/55R16 A30 A19 A58 A99
1KP 55-125 225/50R16 A01 A12 K1b K2b V16 S01
e1*2001/116*0304*..;
e1*2007/46*0491*..
VW Golf Sportsvan 92-110 205/55R16 A12 A19 A58
AUV, 1KM 92-110 215/55R16 A99 F16 F24
e1*2007/46*0627*..; 92-110 225/50R16 V16 X55 S01
e1*2007/46*0492*08-..
VW Golf Sportsvan 63-85 205/55R16 A12 A19 A58
AUV, 1KM 63-85 215/55R16 A99 F16 F23
e1*2007/46*0627*..; 63-85 225/50R16 V16 S01
e1*2007/46*0492*08-..
VW Jetta 77 - 110 195/55R16 A33 R37 A19 A58 A99
16, 16H 77 - 110 195/60R16 A33 R37 Sth V16 S01
e1*2007/46*0539*..; 77 - 155 205/55R16 A90
e1*2007/46*0584*.. 77 - 155 215/55R16 A12
77 - 155 225/50R16 A01 A12 K1a K1b K2b
VW Jetta 66-147 205/55R16 A30 A19 A58 A99
1KM 66-147 225/50R16 A01 A12 K1a K2b K56 Sth V16 S01
e1*2001/116*0328*..
VW Sharan 66-128 205/55R16 A13 R37 R50 T91 T94 A19 A99 V16
7M 66-150 205/55R16 A13 M+S R50 T91 T94 S03
e1*93/81,95/54, 66-150 215/55R16 A01 A13 K56 T91 T93 T95
98/14,2001/116 66-150 225/50R16 A01 A12 K56 T92 T93
*0023*.. 66-150 235/50R16 A01 A12 K2b K56 T95
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55070318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 6 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Touran (I) 66-103 195/60R16 A13 R37 T89 T93 A19 A58 A99
1T, 1t 66-130 205/55R16 A12 Npf S01
e1*2001/116*
0211*23-35;
e1*2007/46*
0357*02-13, 0506*..
ab MJ 2011
VW Touran (II) 81-140 205/60R16 A91 A19 A58 A99
1T 81-140 205/65R16 A91 F16 V16 S02
e1*2001/116* 81-140 215/60R16 A12
0211*36-..; 81-140 225/55R16 A01 A12 K1a
e1*2007/46*0357*14-..
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
§ 22 52270
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55070318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 7 von 11

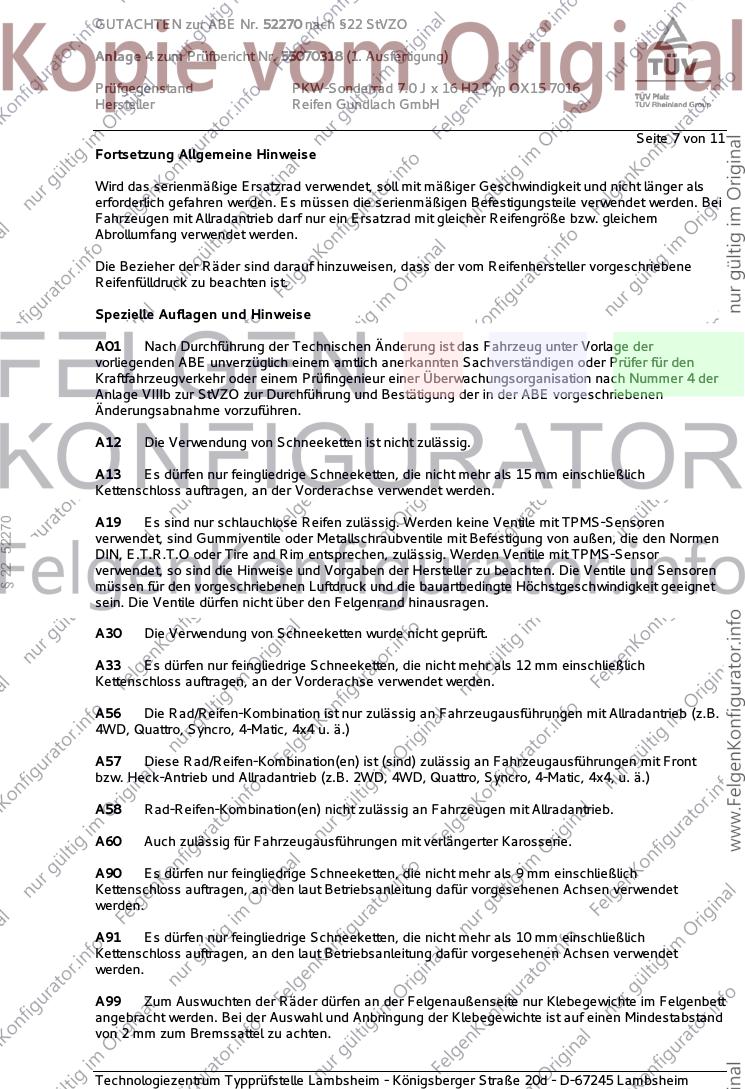

Fortsetzung Allgemeine Hinweise
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
§ 22 52270
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55070318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 8 von 11
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
F16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Fahrwerksteilen zu achten.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
§ 22 52270
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55070318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 9 von 11

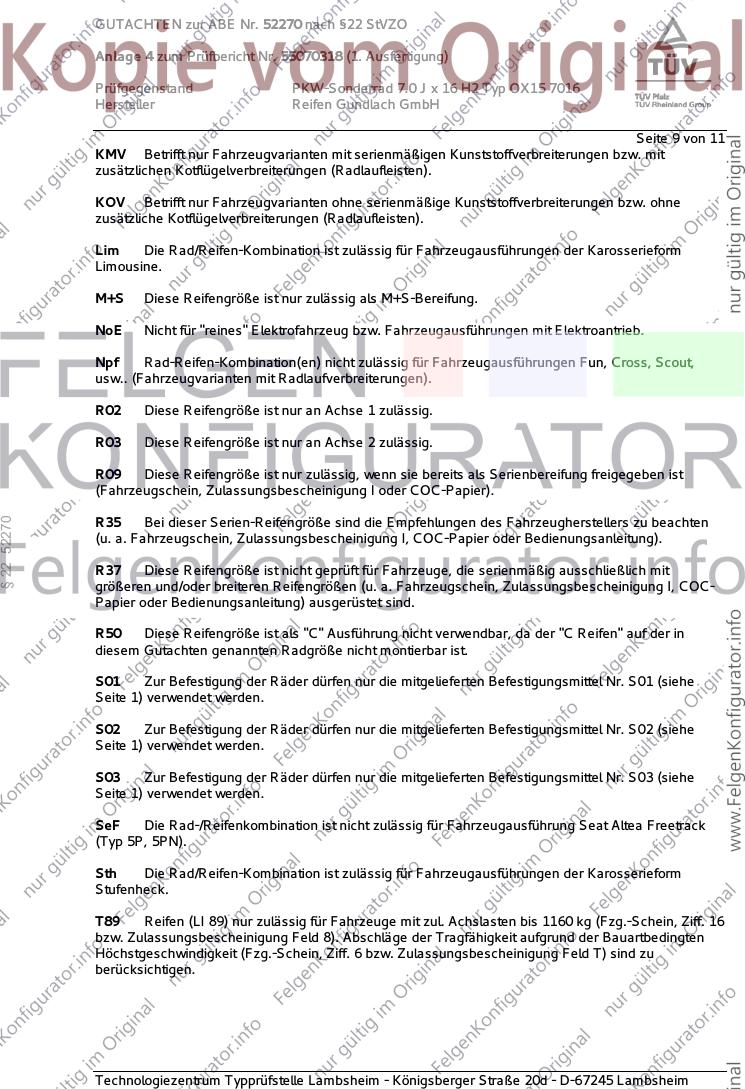

KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
§ 22 52270
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55070318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 10 von 11
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
§ 22 52270
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X55 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Rades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 312 mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55070318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH

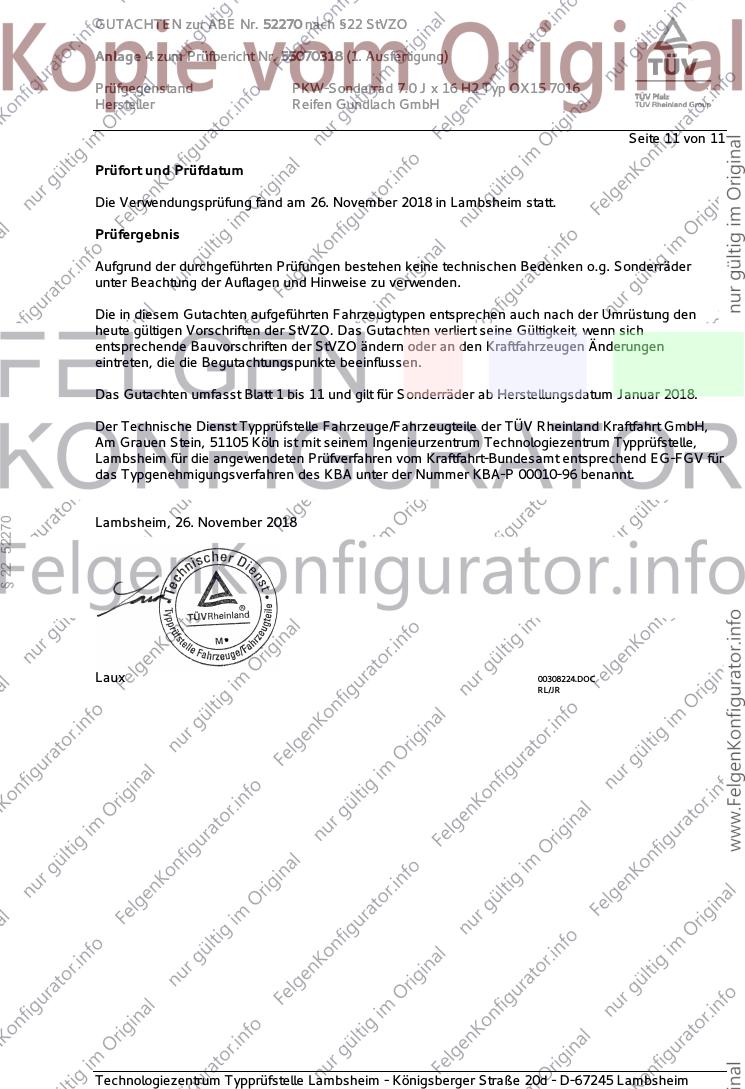

Seite 11 von 11
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 26. November 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Januar 2018.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
§ 22 52270
Lambsheim, 26. November 2018
Laux 00308224.DOC
RL/JR
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
