GUTACHTEN zur ABE Nr. 50844 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55028916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ UA8-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 20
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell ULTRA - UA8
Typ UA8-8018
Radgröße 8 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB UA8-8018 MB / Ø66,5-Ø57,1 5/112/57,1 45 720 2100
Kennzeichnungen
KBA-Nummer 50844
Herstellerzeichen ULTRA
Radtyp und Ausführung UA8-8018 (s.o.)
Radgröße 8 J x 18 H2
§ 22 50844*01
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 30
S02 Schraube M14x1,5 Kegel 60° 140 30
S03 Schraube M14x1,5 Kegel 60° 170 33
S04 Schraube M14x1,5 Kegel 60° 140 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50844 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55028916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ UA8-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 215/40R18 T85 T89 A12 A14 A16
8V 77-140 225/35R18 T87 A19 A57 Cbo
e1*2007/46*0607*.. 77-140 225/40R18 F24 Lim V00
- Limousine / Cabrio 77-140 235/35R18 V18 S01
- incl. Facelift 2016 77-140 235/40R18 A01 G79
77-140 235/40R18 R69
77-140 245/35R18 A01 K1a K2b
Audi A3 Cabriolet 75-147 215/40R18 K1a K1b K56 R37 T85 T89 A01 A12 A14
8P 75-147 225/35R18 K1c K56 T87 A16 A19 A58
e1*2001/116*0456*.. 75-147 225/40R18 K1c K56 Cbo S01
Audi A3 Sportback 110 215/40R18 T89 A12 A14 A16
e-tron 110 225/35R18 T87 A19 A58 F24
8V 110 225/40R18 Flh S01
e1*2007/46*0607*..
- incl. Facelift 2016
Audi A3, -/Sportback 184-195 225/40R18 K1c K56 T88 T89 A01 A12 A14
8P, 8PA A16 A19 Flh
§ 22 50844*01
e1*2001/116*0217*.., S01
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 215/40R18 K1a K1b K56 R37 T85 T89 A01 A12 A14
8P, 8PA, 8PB 66-147 225/35R18 K1c K56 T87 A16 A19 Flh
e1*2001/116*0217*..; 66-147 225/40R18 K1c K56 S01
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 215/40R18 T85 T89 A12 A14 A16
8V 77-140 225/35R18 T83 T87 A19 A57 F24
e1*2007/46*0607*.. 77-140 225/40R18 Flh V00 V18
- incl. Facelift 2016 77-140 235/35R18 A01 K1a K2b K3a K6g K8h T86 T90 S01
77-140 245/35R18 A01 K2b K4i K6g K8h R03
Audi A4 74-188 225/40R18 T88 T89 T91 A12 A14 A16
8E 74-188 235/40R18 A19 Car Lim
e1*98/14*0151*.., S01
e1*2001/116*0151*..
Audi A4 162 225/40R18 T88 T89 T91 A12 A14 A16
QB6 162 235/40R18 A19 Car Cbo
e1*2001/116*0243*.. Lim S01
Audi A4 Cabriolet 96-188 225/40R18 T88 T89 T91 T92 A12 A14 A16
8H 96-188 235/40R18 T91 T93 A19 Cbo S01
e1*98/14*0177*..,
e1*2001/116*0177*..
Audi A4 S4 253 225/40R18 M+S T92 A12 A14 A16
8E,8H,QB6 253 235/40R18 T91 T93 A19 Car Cbo
e1*98/14,2001/116* Lim S01
0151,0177,0243*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50844 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55028916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ UA8-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 -/Avant 89-257 225/45R18 T91 T95 A12 A14 A16
4F, 4F1 89-257 235/40R18 T91 T93 A19 Car Lim
e1*2001/116*0254*.., 89-257 245/40R18 T93 NBF V18 X27
e1*2001/116*0276*..; S01
e13*2007/46*1080*..
Audi A6 S6 320 235/45R18 M+S T94 T98 A12 A14 A16
4F, 4F1 A19 Car Lim
e1*2001/116*0254*..; X27 S01
e13*2007/46*1080*..
Audi A8 154-257 235/50R18 R37 143 A12 A14 A16
4E 154-257 245/45R18 R37 T00 T96 144 A19 BnK Lim
e1*2001/116*0198*.., 154-257 255/45R18 144 NBF V18 S01
e1*2001/116*0246*.. 154-331 235/50R18 M+S 143
154-331 245/45R18 M+S T00 T96 144
154-331 255/45R18 M+S 144
Audi Q2 85, 110 215/50R18 A01 K1a R70 A12 A14 A16
GA 85, 110 225/45R18 A19 A58 V18
e1*2007/46*1552*.. 85, 110 235/45R18 A01 K1a S02
- Frontantrieb 85, 110 245/40R18 A01 K2b R03
§ 22 50844*01
Audi Q2 85, 110 215/50R18 R70 A12 A14 A16
GA 85, 110 225/45R18 A19 A58 KMV
e1*2007/46*1552*.. 85, 110 235/45R18 V18 Z19 S02
- Frontantrieb 85, 110 245/40R18 R03
- mit Zusatz-
Verbreiterungen
Audi Q2 Quattro 110, 140 215/50R18 A01 K1a R70 A12 A14 A16
GA 110, 140 225/45R18 A19 A56 S02
e1*2007/46*1552*01-.. 110, 140 235/45R18 A01 K1a
Audi Q2 Quattro 110, 140 215/50R18 R70 A12 A14 A16
GA 110, 140 225/45R18 A19 A56 KMV
e1*2007/46*1552*01-.. 110, 140 235/45R18 Z19 S02
- mit Zusatz-
Verbreiterungen
Audi Q3 88-162 225/45R18 A12 A14 A16
8U, 8U1 88-162 225/50R18 A19 A57 S04
e1*2007/46*0591*..; 88-162 235/45R18
e13*2007/46*1163*.. 88-162 245/45R18
Audi Q3 88-162 225/45R18 A12 A14 A16
8U, 8U1 88-162 225/50R18 A19 A57 KMV
e1*2007/46*0591*..; 88-162 235/45R18 S04
e13*2007/46*1163*.. 88-162 245/45R18
- mit Radhaus-
Verbreiterungen
Audi RS3 Sportback 250 225/40R18 K4h M+S T92 A01 A12 A14
8P A16 A19 A56
e1*2007/46*0615*.. Flh S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50844 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55028916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ UA8-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S3 206-228 215/40R18 M+S T85 T89 A12 A14 A16
8V 206-228 225/35R18 T87 A19 A56 Cbo
e1*2007/46*0607*.. 206-228 225/40R18 F24 Lim S01
- Limousine / Cabrio 206-228 235/35R18
- incl. Facelift 2016 206-228 235/40R18
206-228 245/35R18 A01 K1a K2b
Audi S3, -/Sportback 206-228 215/40R18 M+S T89 A12 A14 A16
8V 206-228 225/40R18 A19 A56 F24
e1*2007/46*0607*.. 206-228 235/35R18 A01 K1a K2b K3a K6g K8h T90 Flh S01
- incl. Facelift 2016
Audi TT (II) 118-155 225/40R18 A33 A14 A16 A19
8J 118-155 225/45R18 A33 A57 Cbo Cpe
e1*2001/116* 118-155 235/40R18 A12 S01
0369*00-16; 118-155 245/40R18 A01 A12 K46 K56
0374*00-01; 118-200 225/40R18 A33 M+S
0375*00 118-200 225/45R18 A33 M+S
118-200 235/40R18 A12 M+S
118-200 245/40R18 A01 A12 K46 K56 M+S
Audi TT (III) 132-169 225/40R18 A33 A14 A16 A19
§ 22 50844*01
8J 132-169 225/45R18 A33 A57 Cbo Cpe
e1*2001/116* 132-169 235/40R18 A33 V00 V18 S01
0369*17-.. 132-169 245/40R18 A91
ab MJ 2015 (8S)
Audi TT RS (II) 250, 265 225/40R18 A33 M+S A14 A16 A19
8J 250, 265 225/45R18 A33 M+S A56 Cbo Cpe
e1*2001/116* 250, 265 235/40R18 A12 M+S S01
0369*00-16 250, 265 245/40R18 A01 A12 K46 K56 M+S
Audi TTS (III) 210, 228 225/40R18 A33 M+S A14 A16 A19
8J 210, 228 225/45R18 A33 M+S A56 Cbo Cpe
e1*2001/116* 210, 228 235/40R18 A33 M+S S01
0369*18-.. 210, 228 245/40R18 A91 M+S
ab MJ 2015 (8S)
Ford Galaxy (I) 66-150 225/40R18 K1a K2c K56 T91 T92 A01 A12 A14
WGR 66-150 235/40R18 K1c K2c K42 K46 K56 T91 T93 T95 A16 A19 S03
e1*93/81,95/54,
2001/116*0024*..
Seat Alhambra 66-150 225/40R18 K1a K2c K56 T91 T92 A01 A12 A14
7MS 66-150 235/40R18 K1c K2c K42 K46 K56 T91 T93 T95 A16 A19 S03
e1*95/54, 98/14,
2001/116*0036*..
Seat Altea / Toledo 63-155 215/40R18 K1c T85 T89 A01 A12 A14
5P, 5PN 63-155 225/35R18 K1c T83 T87 A16 A19 A60
e9*2001/116*0050*..; 63-155 225/40R18 K1c T88 T91 Flh KOV SeF
e9*2007/46*0012*.. Sth S01
Seat Ateca 85, 110 215/50R18 A91 R70 A14 A16 A19
5FP 85, 110 225/45R18 A33 A58 F23 KMV
e9*2007/46*6394*.. 85, 110 225/50R18 A01 A12 G01 V18 S02
- Frontantrieb 85, 110 235/45R18 A12
85, 110 245/40R18 A12
85, 110 245/45R18 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50844 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55028916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ UA8-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Ateca 85, 110 215/50R18 A91 R70 A14 A16 A19
5FP 85, 110 225/45R18 A33 A58 F23 KOV
e9*2007/46*6394*.. 85, 110 225/50R18 A01 A12 G01 K1a K1b S02
- Frontantrieb 85, 110 235/45R18 A12
85, 110 245/40R18 A01 A12 K1a K1b
85, 110 245/45R18 A01 A12 K1a K1b
Seat Ateca 4drive 110, 140 215/50R18 A91 R70 A14 A16 A19
5FP 110, 140 225/45R18 A33 A56 F24 KMV
e9*2007/46*6394*.. 110, 140 225/50R18 A12 S02
110, 140 235/45R18 A12
110, 140 245/45R18 A12
Seat Leon 63-155 215/40R18 R37 T85 T89 A12 A14 A16
1P, 1PN 63-155 225/35R18 A01 K1a K2b R37 T83 T87 A19 A58 Flh
e9*2001/116*0052*..; 63-195 225/40R18 A01 K1a K2b S01
e9*2007/46*0013*..
Seat Leon 81-135 215/40R18 T85 T89 A12 A14 A16
5F 81-135 225/35R18 T83 T87 A19 Car F24
e9*2007/46*0094*.. 81-135 225/40R18 Flh KOV S01
81-135 235/35R18 A01 K1a K2b K6j
§ 22 50844*01
Seat Leon 63 - 110 215/40R18 T85 A12 A14 A16
5F 63 - 110 225/35R18 T83 A19 A58 Car
e9*2007/46*0094*.. 63 - 110 225/40R18 F23 Flh KOV
63 - 110 235/35R18 A01 K1a K2b S01
Seat Leon Cupra 195,206 215/40R18 T85 T89 A12 A14 A16
5F 195-221 225/40R18 A19 A57 BW7
e9*2007/46*0094*.. 195-221 235/35R18 A01 K1a K2b K6j Car F24 Flh
195-221 235/35R18 A01 K1v K2h K6j S01
Seat Leon X-Perience 81-135 215/45R18 A12 A14 A16
5F 81-135 225/40R18 A19 A56 Car
e9*2007/46*0094*.. 81-135 225/45R18 F24 KMV S01
Skoda Karoq 85, 110 215/50R18 A91 R70 A14 A16 A19
NU 85, 110 225/45R18 A33 A58 F23 KOV
e8*2007/46*0272*.. 85, 110 225/50R18 A01 A12 G01 K1a K1b S02
- Frontantrieb 85, 110 235/45R18 A12
85, 110 245/40R18 A01 A12 K1a K1b
85, 110 245/45R18 A01 A12 K1a K1b
Skoda Karoq 4x4 110, 140 215/50R18 A91 M+S R70 A14 A16 A19
NU 110, 140 225/45R18 A33 A56 F24 KOV
e8*2007/46*0272*.. 110, 140 225/50R18 A01 A12 K1a K1b S02
110, 140 235/45R18 A12
110, 140 245/45R18 A01 A12 K1a K1b
Skoda Octavia (II) 55-118 215/40R18 A58 R37 T89 A12 A14 A16
1Z 55-147 225/40R18 A01 K1a T88 T89 T91 A19 Car Lim
e11*2001/116*0230*..; Npf S01
e11*2007/46*0012*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50844 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55028916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ UA8-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 6 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 132-169 245/35R18 A01 A58 K1a K1b K2b A12 A14 A16
5E 77-169 215/40R18 A57 T85 T89 A19 Car F24
e11*2007/46* 77-169 225/35R18 A57 T87 Lim Npf V00
0243*00-19; 77-169 225/40R18 A57 V18 S01
e11*2007/46* 77-169 235/35R18 A57
0244*00-13 77-169 235/40R18 A01 A57 G01
Skoda Octavia (III) 63-110 215/40R18 A12 A14 A16
5E 63-110 225/35R18 T87 A19 A58 Car
e11*2007/46* 63-110 225/40R18 F23 Lim Npf
0243*00-19; 63-110 235/35R18 V18 S01
e11*2007/46* 63-110 235/40R18
0244*00-13 63-110 245/35R18 A01 K1a K1b K2b
Skoda Octavia (III) 63-110 215/40R18 T85 T89 A12 A14 A16
5E 63-110 225/35R18 A01 K2b T83 T87 A19 A58 Car
e11*2007/46* 63-110 225/40R18 A01 K2b F23 Lim Npf
0243*20-..; 63-110 235/35R18 A01 K2b K8g V18 S01
e11*2007/46* 63-110 235/40R18 A01 K2b K8g
0244*14-.. 63-110 245/35R18 A01 K1a K1b K2a K2b K8k
ab Facelift 2017
§ 22 50844*01
Skoda Octavia (III) 81-135 215/40R18 R37 T85 T89 A12 A14 A16
5E 81-135 225/35R18 A01 K2b K6g K8e R37 T83 T87 A19 A57 Car
e11*2007/46* 81-180 215/40R18 M+S T85 T89 F24 Lim Npf
0243*20-..; 81-180 225/40R18 A01 K2b K6g K8e T88 T92 V00 V18 S01
e11*2007/46* 81-180 235/35R18 A01 K2a K2b K6h K6i K8m T86 T90
0244*14-.. 81-180 235/40R18 A01 K2a K2b K6h K6i K8m
ab Facelift 2017 81-180 245/35R18 A01 K1a K1b K2c K6h K6i K8m T88
T92
Skoda Octavia Scout 103-118 225/45R18 A12 A14 A16
(II) 103-118 235/40R18 A01 K1c A19 A56 Car
1Z 103-118 245/40R18 A01 K1c K56 KMV S01
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia Scout 81-135 215/45R18 M+S A12 A14 A16
(III) 81-135 225/40R18 A19 A56 Car
5E 81-135 225/45R18 F24 S01
e11*2007/46*
0243*00-19
Skoda Superb (II) 77-191 225/40R18 T92 A12 A14 A16
3T A19 Car Lim
e11*2001/116* S01
0326*00-31;
e11*2007/46*
0014*00-21
Skoda Superb (III) 88-206 215/45R18 A91 T89 T93 A14 A16 A19
3T 88-206 225/45R18 A12 A57 Car Lim
e11*2001/116* 88-206 235/40R18 A12 V00 V18 S02
0326*32-..; 88-206 235/45R18 A12
e11*2007/46* 88-206 245/40R18 A12
0014*22-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50844 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55028916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ UA8-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 7 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Yeti 77-125 215/45R18 T89 T93 A12 A14 A16
5L 77-125 225/40R18 T89 T91 T92 A19 A57 S01
e11*2007/46*0010*.., 77-125 225/45R18 T91 T95
e11*2007/46*0034*.. 77-125 235/40R18 T91 T93
77-125 245/40R18 A01 K1b
VW Beetle, /Cabrio (II) 77-162 215/45R18 A12 A14 A16
16 77-162 215/50R18 R70 A19 A58 Cbo
e1*2007/46*0539*.. 77-162 225/45R18 Flh V18 S01
77-162 235/40R18
77-162 235/45R18
77-162 245/40R18
77-162 245/45R18
VW Bus (T4) 50-103 235/45R18 G01 K41 K42 T94 T98 T99 144 A01 A12 A14
7DB 50-103 245/40R18 K42 T97 144 A16 A19 K1c
e1*96/79*0067*.., 50-103 245/45R18 G01 K41 K42 K45 LK6 T00 T96 144 K2b K34 S03
e1*98/14*0067*..
VW Bus (T4) 65-150 235/45R18 K1c K2b K41 T98 T99 144 A01 A12 A14
7DZ 65-150 245/40R18 K1c K2b T97 144 A16 A19 K34
e1*97/27*0095*.., 65-150 245/45R18 G67 K1c K2b T00 T96 144 K42 R70 VJ8
§ 22 50844*01
e1*98/14*0095*.. 65-150 255/45R18 K2b R03 T99 144 S03
VW Bus (T4), 50-103 235/45R18 G01 K41 K42 T94 T98 T99 144 A01 A12 A14
Transporter 50-103 245/40R18 K42 T93 T97 144 A16 A19 K1a
70X02.., 70X12.. K2b K34 S03
H297-300, 304, 306,
H322-327
VW E-Golf (VII) 85, 100 215/40R18 T89 A12 A14 A16
AU 85, 100 225/35R18 T87 A19 A58 F24
e1*2007/46*0623*10-.. 85, 100 225/40R18 S01
- incl. Facelift 2017 85, 100 235/35R18 A01 K1a K2b K3c T86 T90
VW E-Golf (VII) 85, 100 215/40R18 T89 A12 A14 A16
AU 85, 100 225/35R18 T87 A19 A58 F23
e1*2007/46*0623*10-.. 85, 100 225/40R18 S01
- incl. Facelift 2017 85, 100 235/35R18 A01 K1a K2b K3c K6g
VW EOS 85-184 215/45R18 A12 A14 A16
1F 85-184 225/40R18 A19 A58 Cbo
e1*2001/116*0349*.. 85-191 215/45R18 M+S V18 S01
- incl. Facelift 2011 85-191 225/40R18 M+S
85-191 235/40R18
VW Golf (V) 55-169 215/40R18 K1c R37 T85 T89 A01 A12 A14
1K 55-169 225/35R18 K1c R37 T83 T87 A16 A19 S01
e1*2001/116* 55-184 225/40R18 K1c
0242*00-24
VW Golf (V) Variant 59-147 215/40R18 K1a K1b K2b K56 T85 T89 A01 A12 A14
1KM 59-147 225/35R18 K1c K27 K2b K44 K46 K56 T87 A16 A19 A58
e1*2001/116* 59-147 225/40R18 K1c K27 K2b K44 K46 K56 Car S01
0328*00-14
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50844 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55028916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ UA8-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 8 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VI) 59-173 215/40R18 K1a K2b T85 T89 A01 A12 A14
1K 59-173 225/35R18 K1a K2b T83 T87 A16 A19 Cbo
e1*2001/116 59-173 225/40R18 K1a K2b Flh V18 S01
*0242*25-..; 59-173 235/35R18 K1c K2b K3a K6g K8d T86 T90
e1*2007/46*0490*.. 59-173 235/40R18 K1c K2b K3a K6g K8d
- Fließheck/Cabrio 59-173 245/35R18 K1c K2c K3a K6h K8i
VW Golf (VI) R 188-199 215/40R18 T89 A12 A14 A16
1K 188-199 225/40R18 A19 Cbo Flh
e1*2001/116 188-199 235/35R18 A01 K1c K2b K3a K6g K8d T90 V18 S01
*0242*33-.. 188-199 235/40R18 A01 K1c K2b K3a K6g K8d
188-199 245/35R18 A01 K1c K2c K3a K6h K8i
VW Golf (VI) Variant 59-118 215/40R18 K1a K2b K6g T85 T89 A01 A12 A14
1KM 59-118 225/35R18 K1a K2b K6g T83 T87 A16 A19 Car
e1*2001/116*0328*..; 59-118 225/40R18 K1a K2b K6g S01
e1*2007/46* 59-118 235/35R18 K1c K2b K3a K6h K8d T86 T90
0492*00-05 59-118 235/40R18 K1c K2b K3a K6h K8d
VW Golf (VII) /-Variant 63-169 215/40R18 T85 T89 A12 A14 A16
AU, AUV, 1K, 1KM 63-195 215/40R18 M+S T85 T89 A19 A57 Car
e1*2007/46*0623*..; 63-195 225/35R18 T83 T87 F24 Flh KOV
§ 22 50844*01
e1*2007/46*0627*..; 63-195 225/40R18 NoE S01
e1*2007/46* 63-195 235/35R18 A01 K1a K2b K3c T86 T90
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63 - 90 215/40R18 T85 A12 A14 A16
AU, AUV, 1K, 1KM 63 - 90 225/35R18 T83 A19 A58 Car
e1*2007/46*0623*..; 63 - 90 225/40R18 F23 Flh KOV
e1*2007/46*0627*..; 63 - 90 235/35R18 A01 K1a K2b K3c K6g NoE S01
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) Alltrack 81-135 215/45R18 A12 A14 A16
AUV 81-135 225/40R18 A19 A56 Car
e1*2007/46*0627*.. 81-135 225/45R18 F24 KMV S01
VW Golf (VII) GTE 110 215/40R18 T89 A12 A14 A16
Hybrid 110 225/35R18 T87 A19 A58 F24
AU 110 225/40R18 S01
e1*2007/46*0623*11-.. 110 235/35R18 A01 K1a K2b K3c T86 T90
- incl. Facelift 2017
VW Golf (VII) R 206, 221 215/40R18 T89 A12 A14 A16
AU 206-228 225/40R18 A19 A56 F24
e1*2007/46*0623*.. 206-228 235/35R18 A01 K1a K2b K3c T86 T90 S01
- incl. Facelift 2017
VW Golf (VII) R 213-228 215/40R18 M+S T89 A12 A14 A16
Variant 213-228 225/40R18 A19 A56 Car
AUV 213-228 235/35R18 A01 K1a K2b K3c T86 T90 F24 S01
e1*2007/46*0627*..
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50844 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55028916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ UA8-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 9 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf Plus 55-125 215/40R18 T85 T89 A12 A14 A16
1KP 55-125 225/40R18 A01 K1a K1b K2b K56 T88 T89 A19 A58 S01
e1*2001/116*0304*..; 55-85 225/35R18 A01 K1a K1b K2b T87
e1*2007/46*0491*..
VW Golf Sportsvan 92, 110 215/40R18 T85 T89 A12 A14 A16
AUV, 1KM 92, 110 225/35R18 T83 T87 A19 A58 F24
e1*2007/46*0627*..; 92, 110 225/40R18 S01
e1*2007/46*0492*08-.. 92, 110 235/35R18 A01 K1a K2b K3c T86 T90
VW Golf Sportsvan 63-85 215/40R18 T85 A12 A14 A16
AUV, 1KM 63-85 225/35R18 T83 A19 A58 F23
e1*2007/46*0627*..; 63-85 225/40R18 S01
e1*2007/46*0492*08-.. 63-85 235/35R18 A01 K1a K2b K3c K8g
VW Jetta 77 - 155 205/40R18 T86 A12 A14 A16
16, 16H 77 - 155 215/40R18 A01 K1a K1b K2b T89 A19 A58 Sth
e1*2007/46*0539*..; 77 - 155 225/40R18 A01 K1c K2b K3a K6g K8e V18 S01
e1*2007/46*0584*.. 77 - 155 235/35R18 A01 K1c K2b K3a K6g K8e T86
77 - 155 235/40R18 A01 K1c K2b K3a K6g K8e
77 - 155 245/35R18 A01 K2b K6h K6i K8m R03
VW Jetta 66-147 215/40R18 K1a K1b K2b K56 T85 T89 A01 A12 A14
§ 22 50844*01
1KM 66-147 225/35R18 K1c K27 K2b K44 K46 K56 T87 A16 A19 A58
e1*2001/116*0328*.. 66-147 225/40R18 K1c K27 K2b K44 K46 K56 Sth S01
VW Passat (VI) 75-147 215/45R18 A12 A14 A16
3C 75-147 225/40R18 T88 T89 A19 Lim V18
e1*2001/116* 75-147 235/40R18 A01 K1a K46 K56 S01
0307*00-23
VW Passat (VI) 184 215/45R18 M+S A12 A14 A16
3C 184 225/40R18 M+S T88 T89 A19 Lim S01
e1*2001/116* 184 235/40R18 A01 K1a K46 K56
0307*00-23
VW Passat (VI) 184 235/40R18 A01 K1a K2b A12 A14 A16
Variant A19 Car S01
3C
e1*2001/116*
0307*00-23
VW Passat (VI) 75-147 215/45R18 T89 T93 A12 A14 A16
Variant 75-147 225/40R18 T88 T89 T91 A19 Car V18
3C 75-147 235/40R18 A01 K1a K2b S01
e1*2001/116*
0307*00-23
VW Passat (VII) 77-155 215/45R18 T89 T93 A12 A14 A16
3C, 3c 77-155 225/40R18 T88 T92 A19 Car Lim
e1*2001/116* 77-155 235/40R18 A01 K1a K2b V18 VoA S01
0307*24-36; 77-155 245/35R18 A01 K1a K2b K4i K6g T88 T92
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50844 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55028916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ UA8-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 10 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VII) 77-155 215/45R18 T89 T93 A12 A14 A16
3C, 3c 77-155 225/40R18 T88 T92 A19 Car KMV
e1*2001/116* 77-155 235/40R18 Lim V18 VoA
0307*24-36; 77-155 245/35R18 A01 K4i K6g T88 T92 S01
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat (VIII) 88-206 215/45R18 A91 T89 T93 A14 A16 A19
3C 88-206 225/45R18 A12 A57 Car Lim
e1*2001/116* 88-206 235/40R18 A12 V00 V18 VoA
0307*37-.. 88-206 235/45R18 A12 S02
- Limousine / Variant 88-206 245/40R18 A12
ab MJ 2015 (B8/3G)
VW Phaeton 165-331 235/50R18 T01 T97 143 A12 A14 A16
3D, 3d 165-331 245/45R18 T00 T96 144 A19 BnK Lim
e1*98/14*0189*..; 165-331 255/45R18 T03 T99 144 V18 S01
e1*2001/116*0189*..;
§ 22 50844*01
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Sharan 66-150 225/40R18 K1a K2c K56 T91 T92 A01 A12 A14
7M 66-150 235/40R18 K1c K2c K42 K46 K56 T91 T93 T95 A16 A19 S03
e1*93/81,95/54,
98/14,2001/116
*0023*..
VW T-ROC 85-140 215/50R18 R70 A12 A14 A16
A1 85-140 225/45R18 A19 A57 S02
e13*2007/46*1845*.. 85-140 235/45R18
VW Tiguan (I) 81-155 225/50R18 A12 A14 A16
5N 81-155 235/50R18 A19 KMV S02
e1*2001/116* 81-155 245/45R18
0450*00-23; 81-155 255/45R18
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 225/50R18 A12 A14 A16
5N 81-155 235/50R18 A19 S02
e1*2001/116* 81-155 245/45R18
0450*11-23; 81-155 255/45R18
e1*2007/46*
0487*02-14
- ab Facelift 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50844 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55028916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ UA8-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 11 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (I) 81-155 225/50R18 A12 A14 A16
5N 81-155 235/50R18 A01 K2b A19 S02
e1*2001/116* 81-155 245/45R18
0450*00-10; 81-155 255/45R18 A01 K2b
e1*2007/46*
0487*00-01
VW Touran (I) 66-125 215/40R18 K1a K2b T89 A01 A12 A14
1T A16 A19 A58
e1*2001/116* Npf S01
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran (I) 66-125 215/40R18 K2b T89 A01 A12 A14
1T, 1t 66-130 225/40R18 K1a K2b T88 T92 A16 A19 A58
e1*2001/116* Npf S01
0211*23-35;
e1*2007/46*
0357*02-13, 0506*..
ab MJ 2011
§ 22 50844*01
VW Touran (II) 81-140 215/45R18 K1a T89 T93 A01 A12 A14
1T 81-140 225/45R18 K1a A16 A19 A58
e1*2001/116* 81-140 235/45R18 K1a K2b K6g V18 S02
0211*36-..; 81-140 245/40R18 K1c K2b K3c K6h
e1*2007/46*0357*14-..
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50844 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55028916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ UA8-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

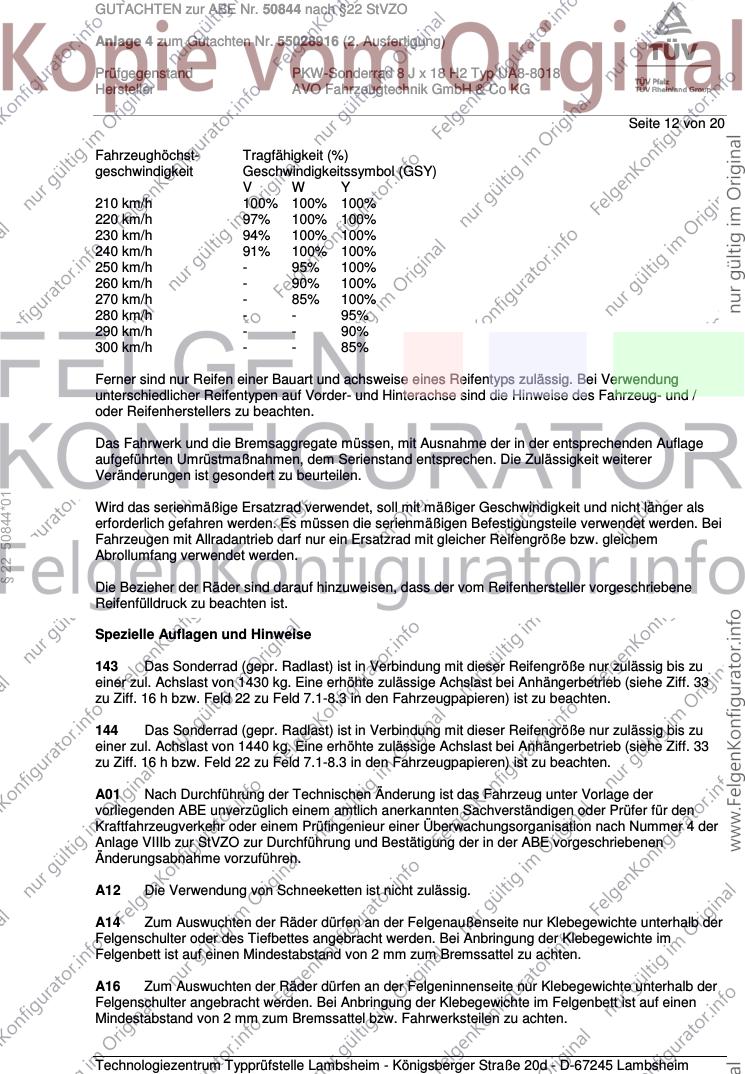

Seite 12 von 20
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
§ 22 50844*01
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50844 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55028916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ UA8-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

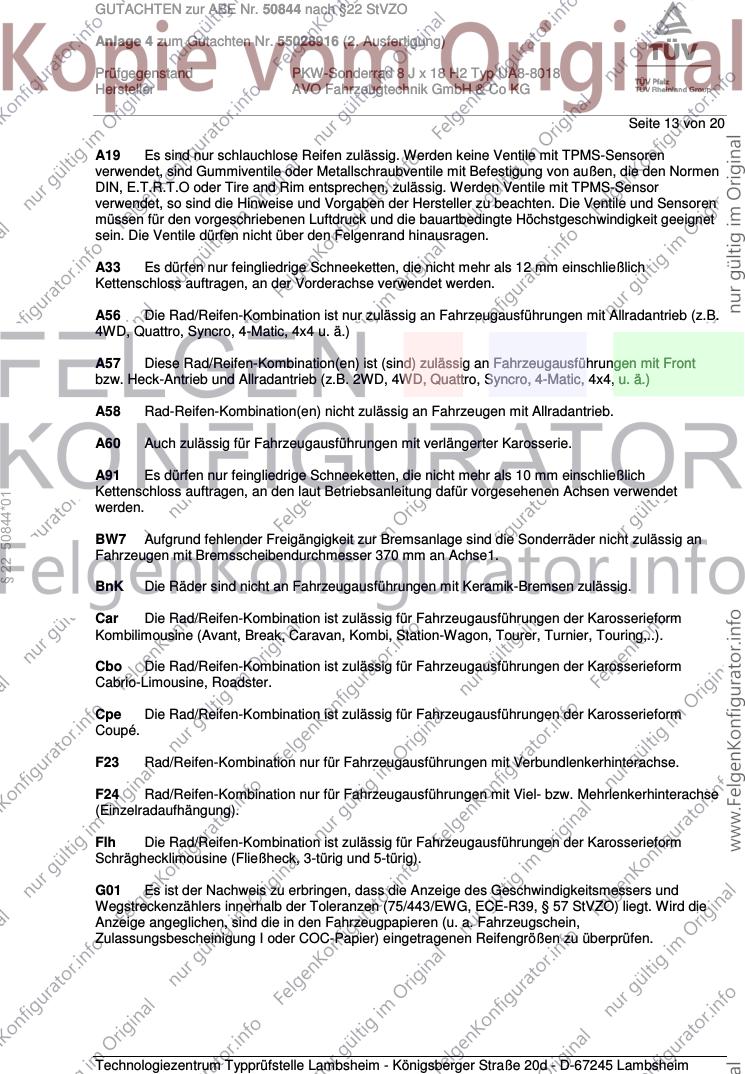

Seite 13 von 20
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
§ 22 50844*01
werden.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50844 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55028916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ UA8-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

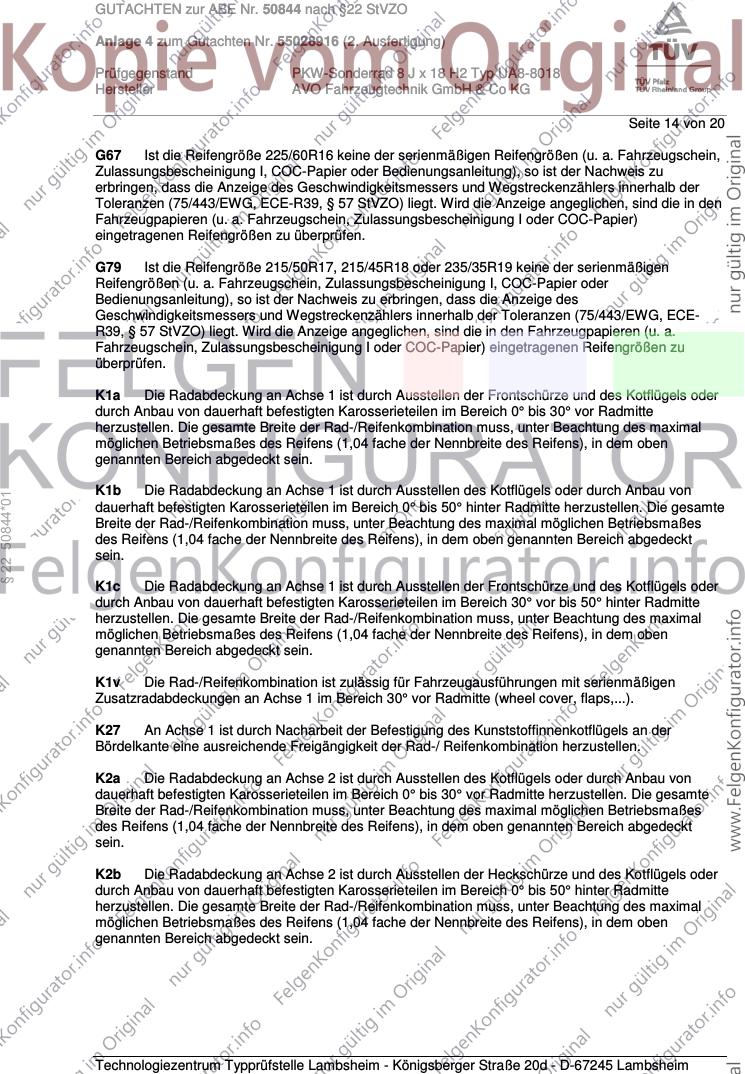

Seite 14 von 20
G67 Ist die Reifengröße 225/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G79 Ist die Reifengröße 215/50R17, 215/45R18 oder 235/35R19 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.

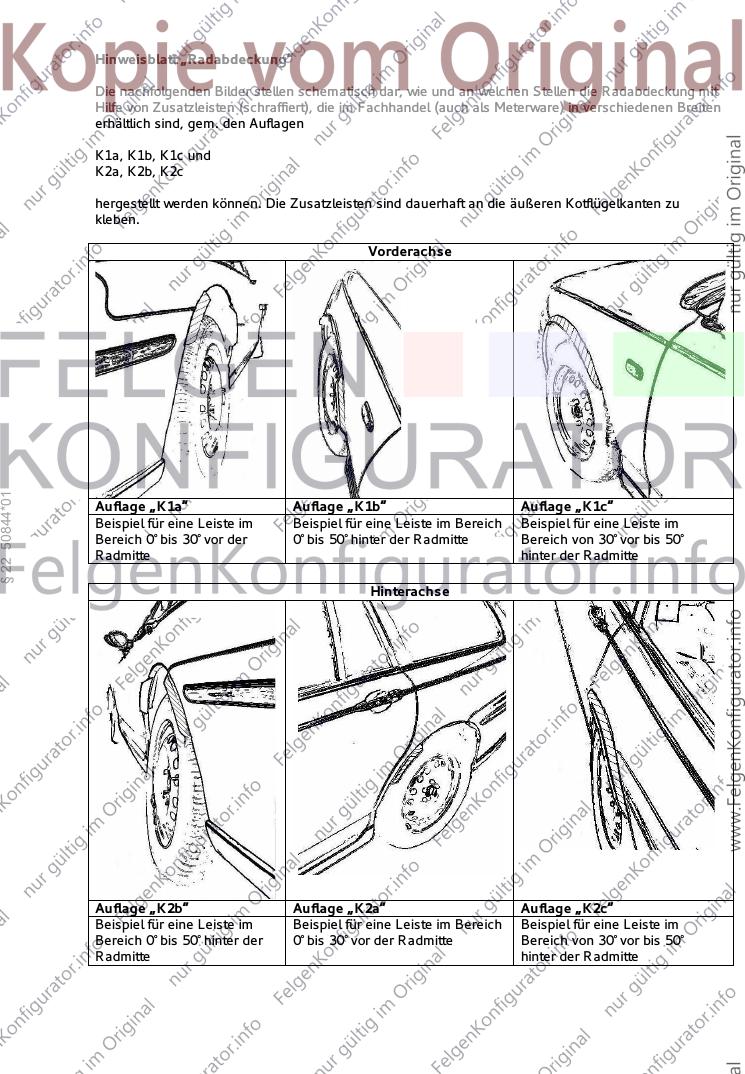

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
§ 22 50844*01
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50844 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55028916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ UA8-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

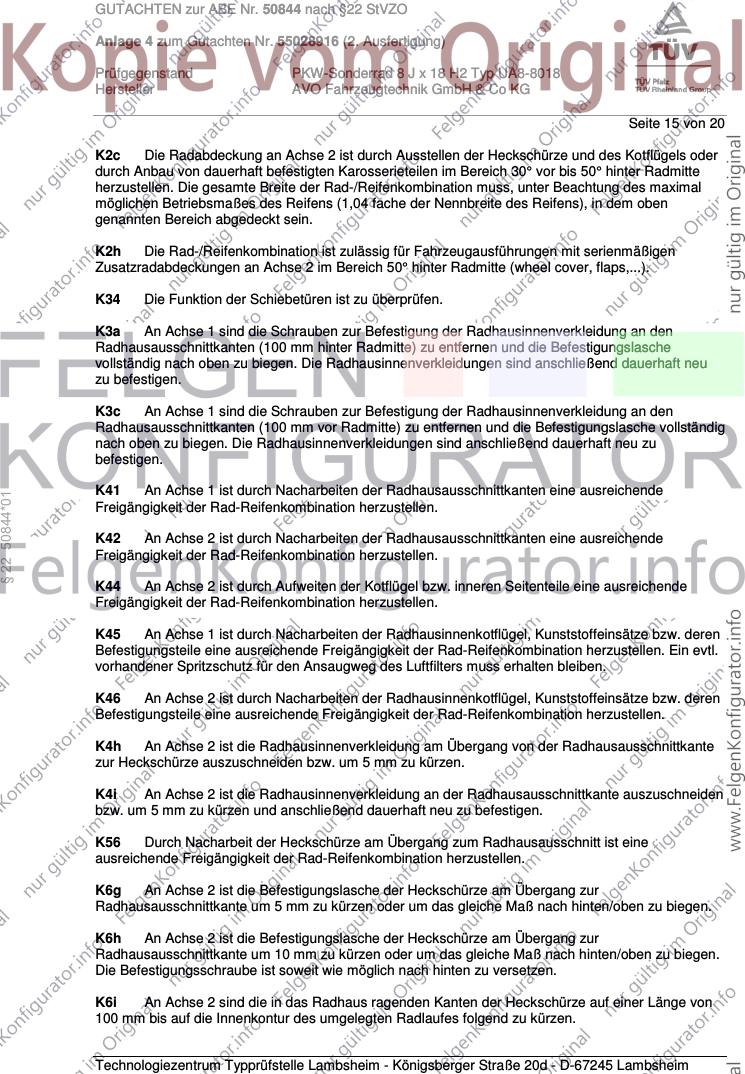

Seite 15 von 20
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
§ 22 50844*01
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50844 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55028916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ UA8-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

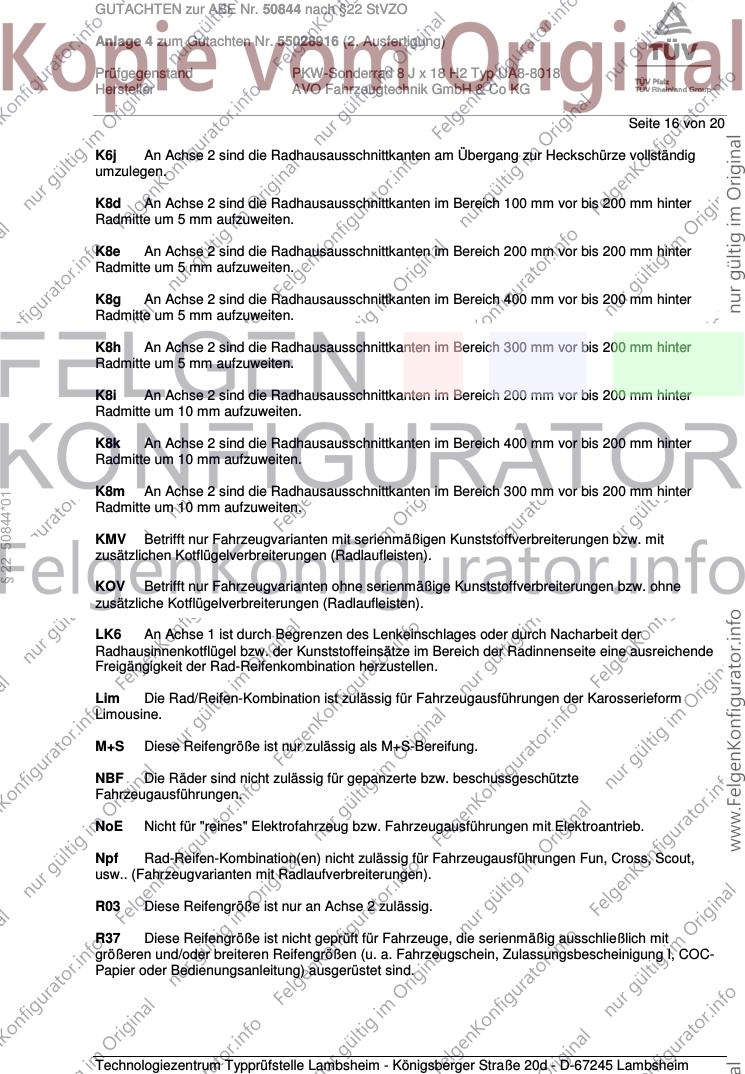

Seite 16 von 20
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
§ 22 50844*01
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50844 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55028916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ UA8-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

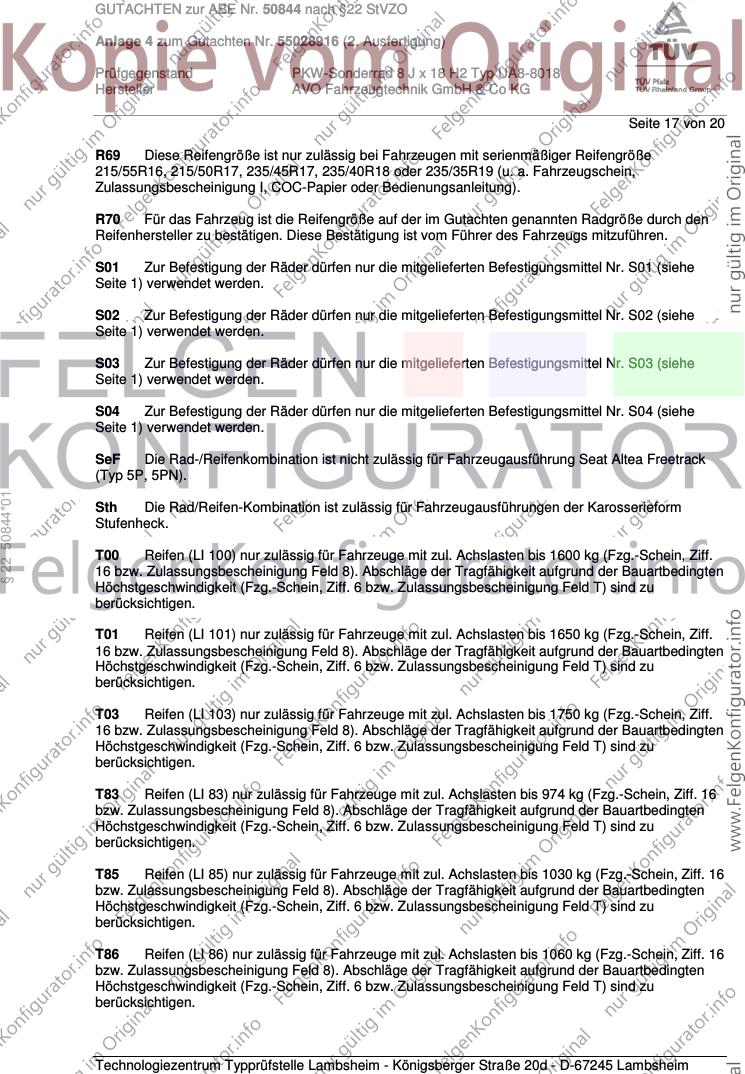

Seite 17 von 20
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
§ 22 50844*01
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50844 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55028916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ UA8-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

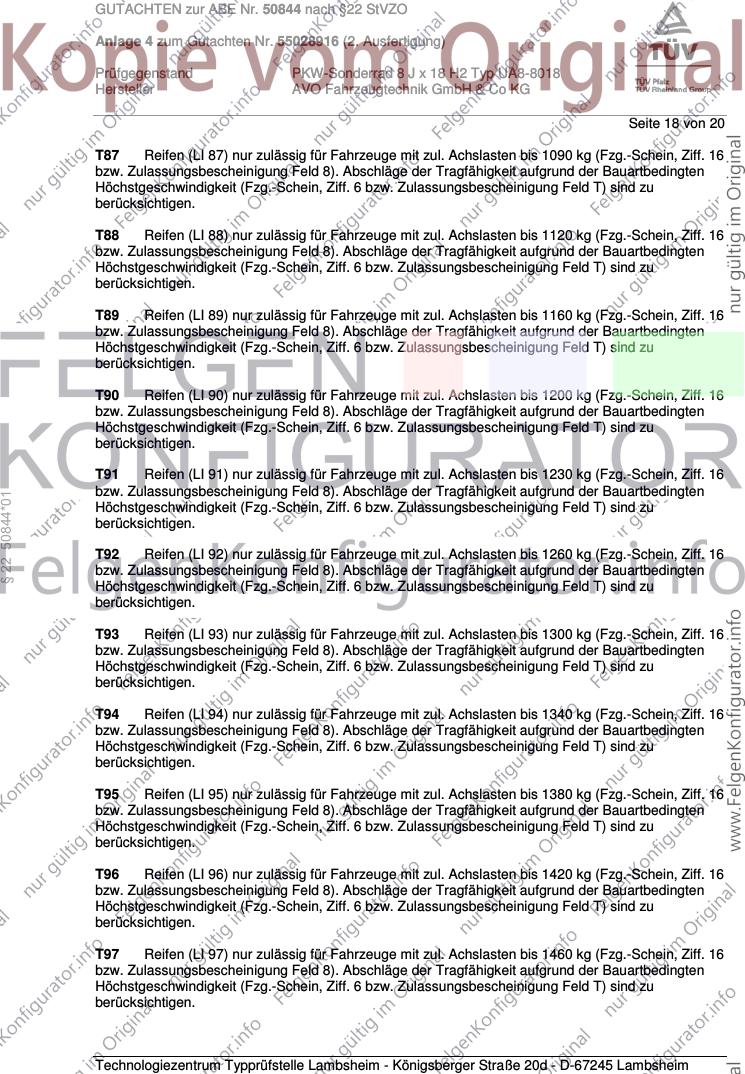

Seite 18 von 20
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§ 22 50844*01
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50844 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55028916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ UA8-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

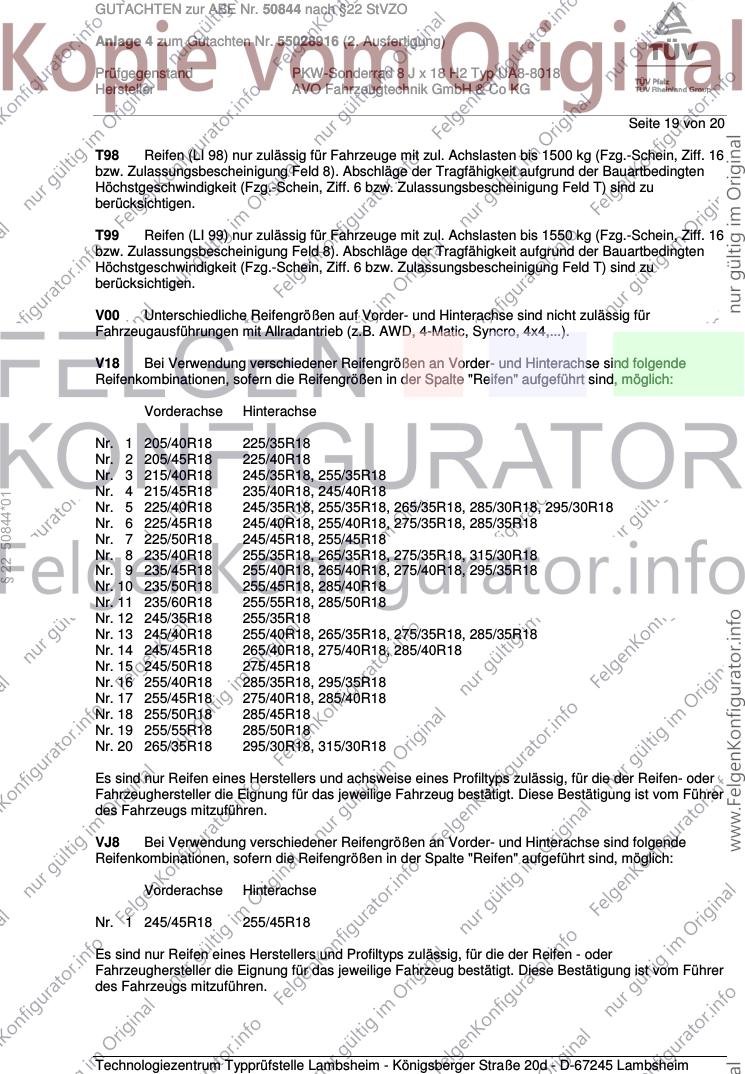

Seite 19 von 20
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
§ 22 50844*01
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VJ8 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/45R18 255/45R18
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50844 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55028916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ UA8-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 20 von 20
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 26. Januar 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
§ 22 50844*01
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 20 und gilt für Sonderräder ab Herstellungsdatum Februar 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 26. Januar 2018
Tufan 00286443.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§ 22 50844*01
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
