Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7 J x 16 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 52276
special wheels for passenger cars 7 J x 16 H2
Genehmigungsnummer: 52276 Erweiterung: --
Approval number: Extension:
1. Genehmigungsinhaber:
Holder of the approval:
NB-Performance GmbH
DE-45701 Herten-Westerholt
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
MW15-70016

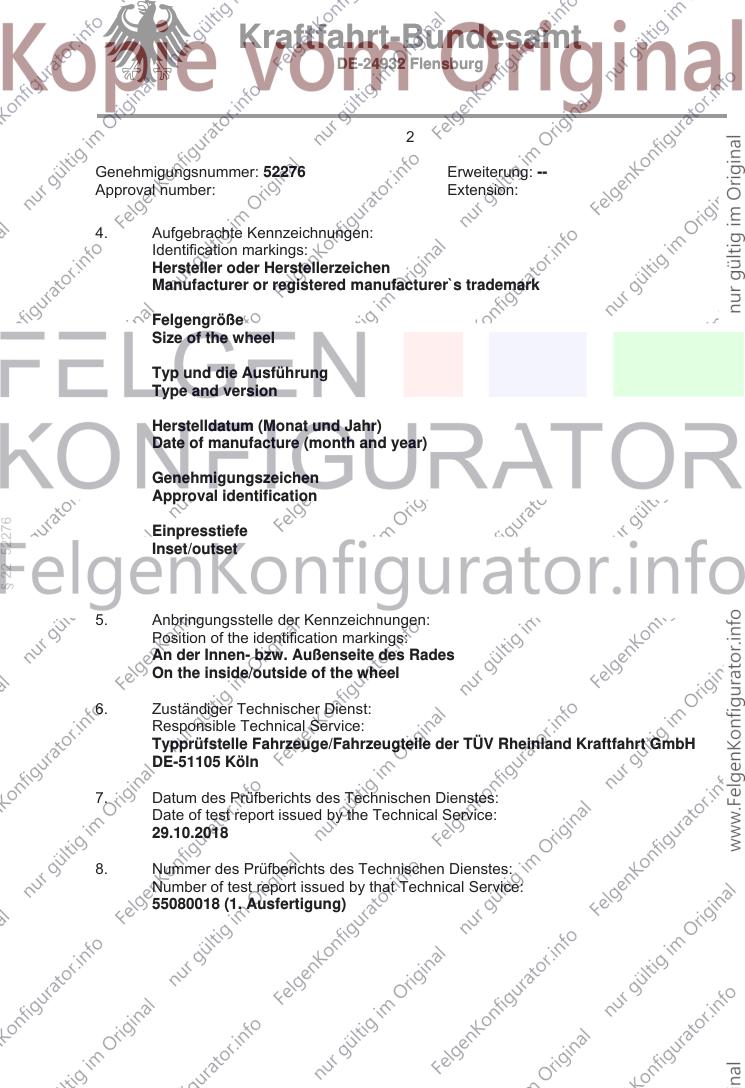

Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 52276 Erweiterung: --
Approval number: Extension:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
29.10.2018
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55080018 (1. Ausfertigung)

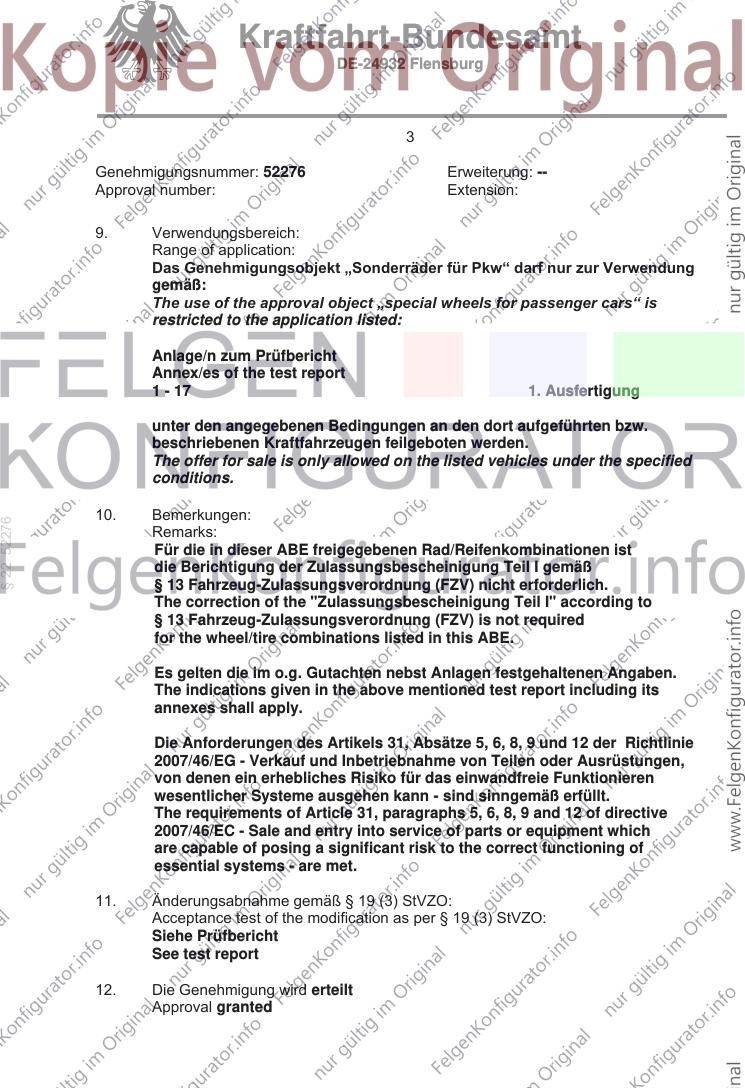

Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 52276 Erweiterung: --
Approval number: Extension:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 17 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 52276
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erteilt
Approval granted
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 52276 Erweiterung: --
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Entfällt
Not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 16.11.2018
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 52276
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index

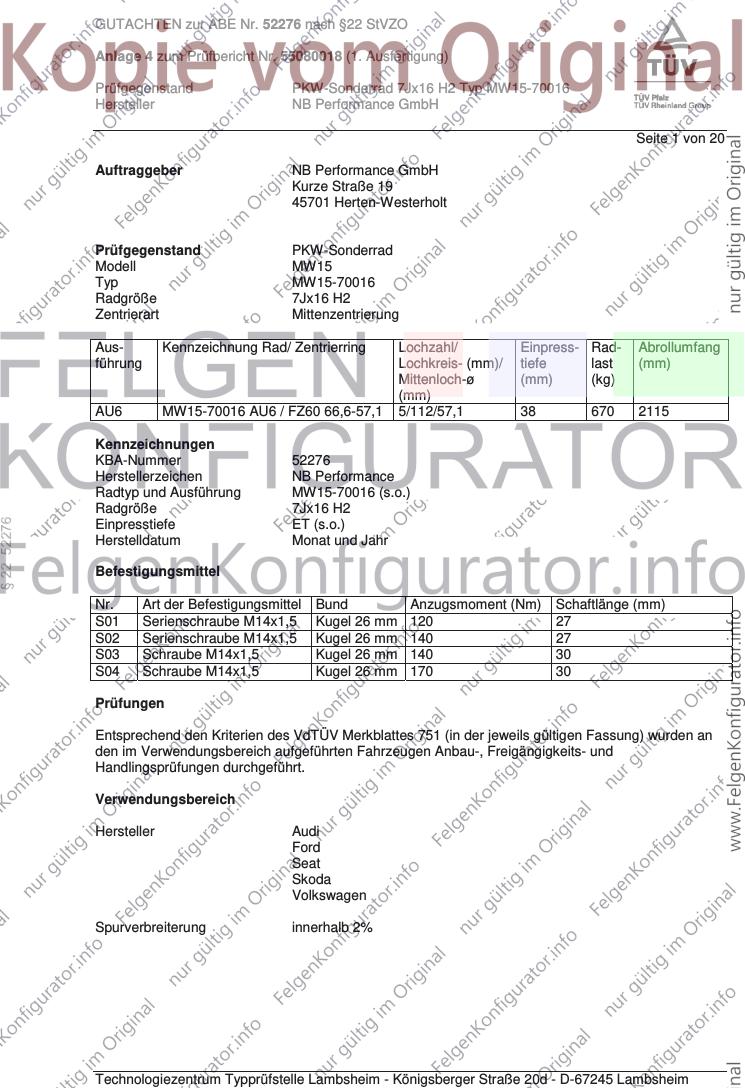

GUTACHTEN zur ABE Nr. 52276 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55080018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16 H2 Typ MW15-70016
Hersteller NB Performance GmbH
Seite 1 von 20
Auftraggeber NB Performance GmbH
Kurze Straße 19
45701 Herten-Westerholt
Prüfgegenstand PKW-Sonderrad
Modell MW15
Typ MW15-70016
Radgröße 7Jx16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
AU6 MW15-70016 AU6 / FZ60 66,6-57,1 5/112/57,1 38 670 2115
Kennzeichnungen
KBA-Nummer 52276
Herstellerzeichen NB Performance
Radtyp und Ausführung MW15-70016 (s.o.)
Radgröße 7Jx16 H2
Einpresstiefe ET (s.o.)
§ 22 52276
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M14x1,5 Kugel 26 mm 120 27
S02 Serienschraube M14x1,5 Kugel 26 mm 140 27
S03 Schraube M14x1,5 Kugel 26 mm 140 30
S04 Schraube M14x1,5 Kugel 26 mm 170 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

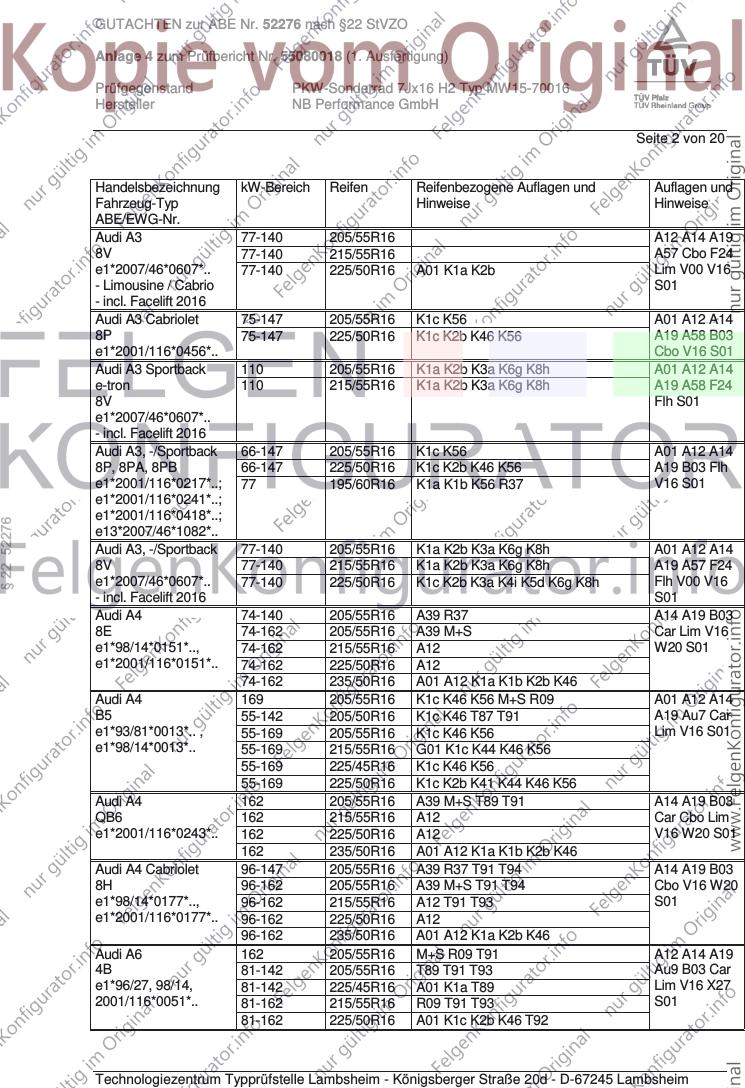

GUTACHTEN zur ABE Nr. 52276 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55080018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16 H2 Typ MW15-70016
Hersteller NB Performance GmbH
Seite 2 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 205/55R16 A12 A14 A19
8V 77-140 215/55R16 A57 Cbo F24
e1*2007/46*0607*.. 77-140 225/50R16 A01 K1a K2b Lim V00 V16
- Limousine / Cabrio S01
- incl. Facelift 2016
Audi A3 Cabriolet 75-147 205/55R16 K1c K56 A01 A12 A14
8P 75-147 225/50R16 K1c K2b K46 K56 A19 A58 B03
e1*2001/116*0456*.. Cbo V16 S01
Audi A3 Sportback 110 205/55R16 K1a K2b K3a K6g K8h A01 A12 A14
e-tron 110 215/55R16 K1a K2b K3a K6g K8h A19 A58 F24
8V Flh S01
e1*2007/46*0607*..
- incl. Facelift 2016
Audi A3, -/Sportback 66-147 205/55R16 K1c K56 A01 A12 A14
8P, 8PA, 8PB 66-147 225/50R16 K1c K2b K46 K56 A19 B03 Flh
e1*2001/116*0217*..; 77 195/60R16 K1a K1b K56 R37 V16 S01
e1*2001/116*0241*..;
e1*2001/116*0418*..;
§ 22 52276
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 205/55R16 K1a K2b K3a K6g K8h A01 A12 A14
8V 77-140 215/55R16 K1a K2b K3a K6g K8h A19 A57 F24
e1*2007/46*0607*.. 77-140 225/50R16 K1c K2b K3a K4i K5d K6g K8h Flh V00 V16
- incl. Facelift 2016 S01
Audi A4 74-140 205/55R16 A39 R37 A14 A19 B03
8E 74-162 205/55R16 A39 M+S Car Lim V16
e1*98/14*0151*.., 74-162 215/55R16 A12 W20 S01
e1*2001/116*0151*.. 74-162 225/50R16 A12
74-162 235/50R16 A01 A12 K1a K1b K2b K46
Audi A4 169 205/55R16 K1c K46 K56 M+S R09 A01 A12 A14
B5 55-142 205/50R16 K1c K46 T87 T91 A19 Au7 Car
e1*93/81*0013*.. , 55-169 205/55R16 K1c K46 K56 Lim V16 S01
e1*98/14*0013*.. 55-169 215/55R16 G01 K1c K44 K46 K56
55-169 225/45R16 K1c K46 K56
55-169 225/50R16 K1c K2b K41 K44 K46 K56
Audi A4 162 205/55R16 A39 M+S T89 T91 A14 A19 B03
QB6 162 215/55R16 A12 Car Cbo Lim
e1*2001/116*0243*.. 162 225/50R16 A12 V16 W20 S01
162 235/50R16 A01 A12 K1a K1b K2b K46
Audi A4 Cabriolet 96-147 205/55R16 A39 R37 T91 T94 A14 A19 B03
8H 96-162 205/55R16 A39 M+S T91 T94 Cbo V16 W20
e1*98/14*0177*.., 96-162 215/55R16 A12 T91 T93 S01
e1*2001/116*0177*.. 96-162 225/50R16 A12
96-162 235/50R16 A01 A12 K1a K2b K46
Audi A6 162 205/55R16 M+S R09 T91 A12 A14 A19
4B 81-142 205/55R16 T89 T91 T93 Au9 B03 Car
e1*96/27, 98/14, 81-142 225/45R16 A01 K1a T89 Lim V16 X27
2001/116*0051*.. 81-162 215/55R16 R09 T91 T93 S01
81-162 225/50R16 A01 K1c K2b K46 T92
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

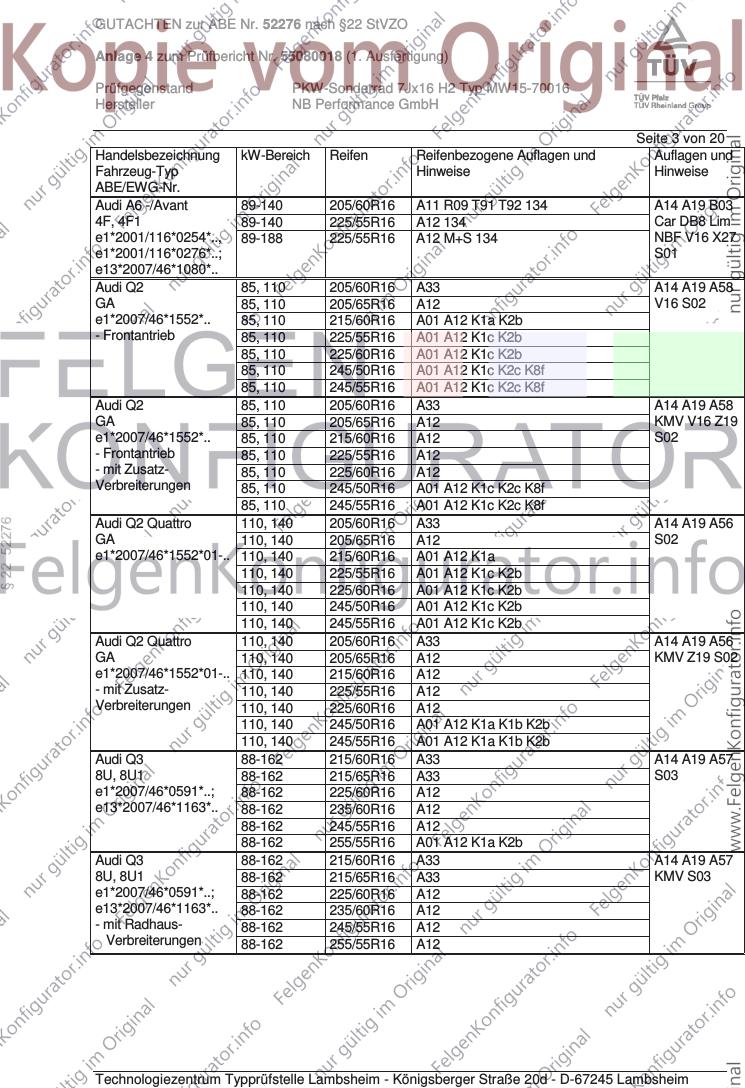

GUTACHTEN zur ABE Nr. 52276 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55080018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16 H2 Typ MW15-70016
Hersteller NB Performance GmbH
Seite 3 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 -/Avant 89-140 205/60R16 A11 R09 T91 T92 134 A14 A19 B03
4F, 4F1 89-140 225/55R16 A12 134 Car DB8 Lim
e1*2001/116*0254*.., 89-188 225/55R16 A12 M+S 134 NBF V16 X27
e1*2001/116*0276*..; S01
e13*2007/46*1080*..
Audi Q2 85, 110 205/60R16 A33 A14 A19 A58
GA 85, 110 205/65R16 A12 V16 S02
e1*2007/46*1552*.. 85, 110 215/60R16 A01 A12 K1a K2b
- Frontantrieb 85, 110 225/55R16 A01 A12 K1c K2b
85, 110 225/60R16 A01 A12 K1c K2b
85, 110 245/50R16 A01 A12 K1c K2c K8f
85, 110 245/55R16 A01 A12 K1c K2c K8f
Audi Q2 85, 110 205/60R16 A33 A14 A19 A58
GA 85, 110 205/65R16 A12 KMV V16 Z19
e1*2007/46*1552*.. 85, 110 215/60R16 A12 S02
- Frontantrieb 85, 110 225/55R16 A12
- mit Zusatz- 85, 110 225/60R16 A12
Verbreiterungen 85, 110 245/50R16 A01 A12 K1c K2c K8f
85, 110 245/55R16 A01 A12 K1c K2c K8f
Audi Q2 Quattro 110, 140 205/60R16 A33 A14 A19 A56
§ 22 52276
GA 110, 140 205/65R16 A12 S02
e1*2007/46*1552*01-.. 110, 140 215/60R16 A01 A12 K1a
110, 140 225/55R16 A01 A12 K1c K2b
110, 140 225/60R16 A01 A12 K1c K2b
110, 140 245/50R16 A01 A12 K1c K2b
110, 140 245/55R16 A01 A12 K1c K2b
Audi Q2 Quattro 110, 140 205/60R16 A33 A14 A19 A56
GA 110, 140 205/65R16 A12 KMV Z19 S02
e1*2007/46*1552*01-.. 110, 140 215/60R16 A12
- mit Zusatz- 110, 140 225/55R16 A12
Verbreiterungen 110, 140 225/60R16 A12
110, 140 245/50R16 A01 A12 K1a K1b K2b
110, 140 245/55R16 A01 A12 K1a K1b K2b
Audi Q3 88-162 215/60R16 A33 A14 A19 A57
8U, 8U1 88-162 215/65R16 A33 S03
e1*2007/46*0591*..; 88-162 225/60R16 A12
e13*2007/46*1163*.. 88-162 235/60R16 A12
88-162 245/55R16 A12
88-162 255/55R16 A01 A12 K1a K2b
Audi Q3 88-162 215/60R16 A33 A14 A19 A57
8U, 8U1 88-162 215/65R16 A33 KMV S03
e1*2007/46*0591*..; 88-162 225/60R16 A12
e13*2007/46*1163*.. 88-162 235/60R16 A12
- mit Radhaus- 88-162 245/55R16 A12
Verbreiterungen 88-162 255/55R16 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

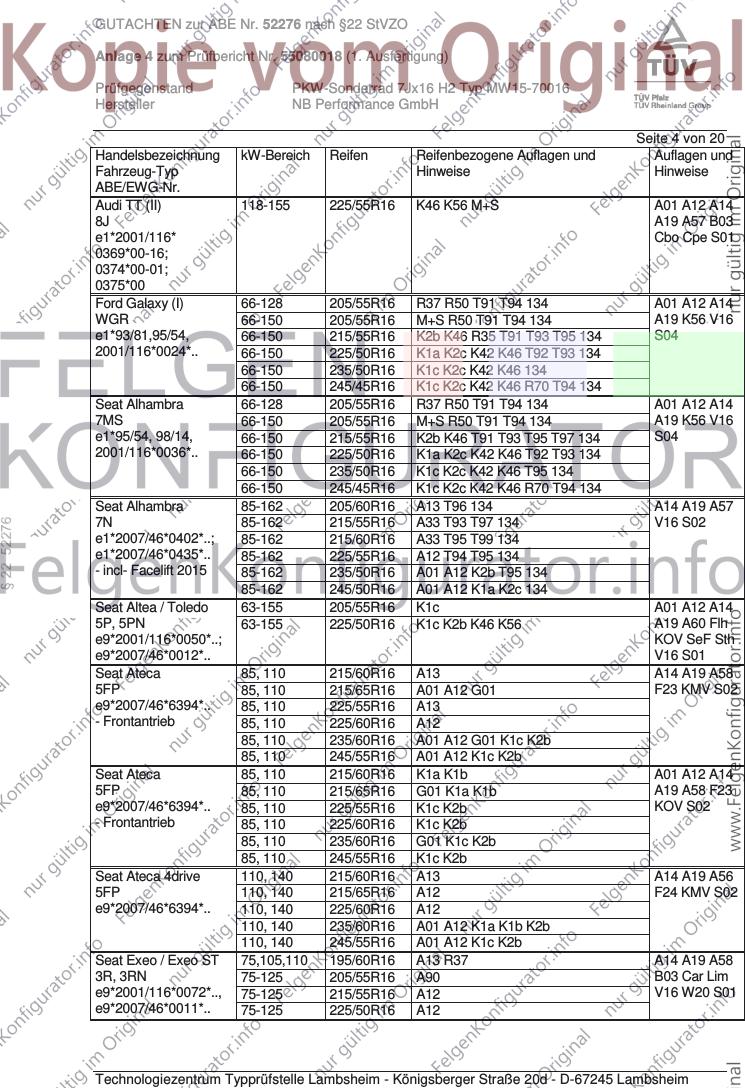

GUTACHTEN zur ABE Nr. 52276 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55080018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16 H2 Typ MW15-70016
Hersteller NB Performance GmbH
Seite 4 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TT (II) 118-155 225/55R16 K46 K56 M+S A01 A12 A14
8J A19 A57 B03
e1*2001/116* Cbo Cpe S01
0369*00-16;
0374*00-01;
0375*00
Ford Galaxy (I) 66-128 205/55R16 R37 R50 T91 T94 134 A01 A12 A14
WGR 66-150 205/55R16 M+S R50 T91 T94 134 A19 K56 V16
e1*93/81,95/54, 66-150 215/55R16 K2b K46 R35 T91 T93 T95 134 S04
2001/116*0024*.. 66-150 225/50R16 K1a K2c K42 K46 T92 T93 134
66-150 235/50R16 K1c K2c K42 K46 134
66-150 245/45R16 K1c K2c K42 K46 R70 T94 134
Seat Alhambra 66-128 205/55R16 R37 R50 T91 T94 134 A01 A12 A14
7MS 66-150 205/55R16 M+S R50 T91 T94 134 A19 K56 V16
e1*95/54, 98/14, 66-150 215/55R16 K2b K46 T91 T93 T95 T97 134 S04
2001/116*0036*.. 66-150 225/50R16 K1a K2c K42 K46 T92 T93 134
66-150 235/50R16 K1c K2c K42 K46 T95 134
66-150 245/45R16 K1c K2c K42 K46 R70 T94 134
Seat Alhambra 85-162 205/60R16 A13 T96 134 A14 A19 A57
7N 85-162 215/55R16 A33 T93 T97 134 V16 S02
§ 22 52276
e1*2007/46*0402*..; 85-162 215/60R16 A33 T95 T99 134
e1*2007/46*0435*.. 85-162 225/55R16 A12 T94 T95 134
- incl- Facelift 2015 85-162 235/50R16 A01 A12 K2b T95 134
85-162 245/50R16 A01 A12 K1a K2c 134
Seat Altea / Toledo 63-155 205/55R16 K1c A01 A12 A14
5P, 5PN 63-155 225/50R16 K1c K2b K46 K56 A19 A60 Flh
e9*2001/116*0050*..; KOV SeF Sth
e9*2007/46*0012*.. V16 S01
Seat Ateca 85, 110 215/60R16 A13 A14 A19 A58
5FP 85, 110 215/65R16 A01 A12 G01 F23 KMV S02
e9*2007/46*6394*.. 85, 110 225/55R16 A13
- Frontantrieb 85, 110 225/60R16 A12
85, 110 235/60R16 A01 A12 G01 K1c K2b
85, 110 245/55R16 A01 A12 K1c K2b
Seat Ateca 85, 110 215/60R16 K1a K1b A01 A12 A14
5FP 85, 110 215/65R16 G01 K1a K1b A19 A58 F23
e9*2007/46*6394*.. 85, 110 225/55R16 K1c K2b KOV S02
- Frontantrieb 85, 110 225/60R16 K1c K2b
85, 110 235/60R16 G01 K1c K2b
85, 110 245/55R16 K1c K2b
Seat Ateca 4drive 110, 140 215/60R16 A13 A14 A19 A56
5FP 110, 140 215/65R16 A12 F24 KMV S02
e9*2007/46*6394*.. 110, 140 225/60R16 A12
110, 140 235/60R16 A01 A12 K1a K1b K2b
110, 140 245/55R16 A01 A12 K1c K2b
Seat Exeo / Exeo ST 75,105,110 195/60R16 A13 R37 A14 A19 A58
3R, 3RN 75-125 205/55R16 A90 B03 Car Lim
e9*2001/116*0072*.., 75-125 215/55R16 A12 V16 W20 S01
e9*2007/46*0011*.. 75-125 225/50R16 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52276 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55080018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16 H2 Typ MW15-70016
Hersteller NB Performance GmbH
Seite 5 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon 63-155 205/55R16 K1a K1b K27 K2b A01 A12 A14
1P, 1PN 63-155 205/55R16 K1a K1b K27 K2b M+S A19 A58 Flh
e9*2001/116*0052*..; 63-155 225/50R16 K1a K1b K27 K2b K41 K46 V16 S01
e9*2007/46*0013*..
Seat Leon 81-135 205/55R16 K1a K2b K6j A01 A12 A14
5F 81-135 215/55R16 K1a K2b K6j A19 Car F24
e9*2007/46*0094*.. 81-135 225/50R16 K1a K1b K2b K3c K6g K6i K6j K8g Flh KOV V00
V16 S01
Seat Leon 63 - 110 205/55R16 K1a K2b A01 A12 A14
5F 63 - 110 215/55R16 K1a K2b A19 A58 Car
e9*2007/46*0094*.. 63 - 110 225/50R16 K1a K1b K2b K3c K6j K8g F23 Flh KOV
V16 S01
Skoda Karoq 85, 110 215/60R16 K1a K1b A01 A12 A14
NU 85, 110 215/65R16 G01 K1a K1b A19 A58 F23
e8*2007/46*0272*.. 85, 110 225/55R16 K1c K2b KOV S02
- Frontantrieb 85, 110 225/60R16 K1c K2b
85, 110 235/60R16 G01 K1c K2b
85, 110 245/55R16 K1c K2b
Skoda Karoq 4x4 110, 140 215/60R16 K1a K1b M+S A01 A12 A14
NU 110, 140 215/65R16 K1a K1b M+S A19 A56 F24
§ 22 52276
e8*2007/46*0272*.. 110, 140 225/60R16 K1c K2b KOV S02
110, 140 235/60R16 K1c K2b
110, 140 245/55R16 K1c K2b
Skoda Octavia (II) 55-118 205/55R16 K1a K1b A01 A12 A14
1Z 55-118 225/50R16 K1c K27 K2b K41 K45 K46 K56 A19 Car Lim
e11*2001/116*0230*..; 55-147 205/55R16 K1a K1b M+S Npf V16 S01
e11*2007/46*0012*..
Skoda Octavia (III) 77-135 205/55R16 A12 A14 A19
5E 77-135 215/55R16 A57 Car F24
e11*2007/46* 77-135 225/50R16 A01 K1a K1b K2b Lim Npf V00
0243*00-19; V16 X55 S01
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 205/55R16 A12 A14 A19
5E 63-110 215/55R16 A58 Car F23
e11*2007/46* 63-110 225/50R16 A01 K1a K1b K2b Lim Npf V16
0243*00-19; S01
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 205/55R16 K2b A01 A12 A14
5E 63-110 215/55R16 K2b K8g A19 A58 Car
e11*2007/46* 63-110 225/50R16 K1a K1b K2a K2b K8k F23 Lim Npf
0243*20-26; V16 S01
e11*2007/46*
0244*14-..
e8*2007/46*0318*..
ab Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52276 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55080018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16 H2 Typ MW15-70016
Hersteller NB Performance GmbH
Seite 6 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 81-140 205/55R16 K2b K6g K8e A01 A12 A14
5E 81-140 215/55R16 K2a K2b K6h K6i K8m A19 A57 Car
e11*2007/46* 81-140 225/50R16 K1a K1b K2c K6h K6i K8m F24 Lim Npf
0243*20-26; V00 V16 X55
e11*2007/46* S01
0244*14-..
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia Scout 103-118 205/55R16 K1c M+S T91 A01 A12 A14
(II) A19 A56 Car
1Z KMV S01
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia Scout 81-135 205/55R16 A91 M+S A14 A19 A56
(III) 81-135 205/60R16 A12 M+S Car F24 S01
5E 81-135 215/55R16 A12 M+S
e11*2007/46* 81-135 225/50R16 A12 M+S
0243*00-19 81-135 225/55R16 A12 M+S
§ 22 52276
Skoda Octavia Scout 110-135 205/55R16 A91 M+S A14 A19 A56
(III) 110-135 205/60R16 A12 M+S Car F24 S01
5E 110-135 215/55R16 A01 A12 K4i K6g K6w K8e K9v M+S
e11*2007/46* 110-135 225/50R16 A01 A12 K4i K6h K6x K8i K9v M+S
0243*21-26 110-135 225/55R16 A01 A12 K4i K6h K6x K8i K9v M+S
e8*2007/46*0318*..
ab Facelift 2017
Skoda Superb (I) 74-142 205/55R16 T89 T91 A12 A14 A19
3U 74-142 215/50R16 T90 A58 B03 Lim
e11*98/14*0187*.. 74-142 225/45R16 T89 V16 S01
74-142 225/50R16 R03
Skoda Superb (II) 77-147 205/55R16 T91 T94 A12 A14 A19
3T 77-147 215/55R16 A01 K1a K2b K56 B03 Car Lim
e11*2001/116* 77-147 225/50R16 A01 K1a K1b K2b K56 T92 V16 S01
0326*00-31;
e11*2007/46*
0014*00-21
Skoda Superb (III) 88-140 215/60R16 A90 A14 A19 A57
3T 88-140 225/55R16 A12 B03 Car Lim
e11*2001/116* 88-140 225/60R16 A12 S02
0326*32-45;
e11*2007/46*
0014*22-..;
e8*2007/46*0317*..
Skoda Yeti 77 205/55R16 A33 T91 T94 A14 A19 A57
5L 77-125 205/55R16 A33 M+S T91 T94 S01
e11*2007/46*0010*.., 77-125 205/60R16 A12 M+S T91 T92
e11*2007/46*0034*.. 77-125 215/55R16 A12
77-125 215/60R16 A12
77-125 225/50R16 A01 A12 K1a K1b K2b T92
77-125 225/55R16 A01 A12 K1a K1b K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52276 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55080018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16 H2 Typ MW15-70016
Hersteller NB Performance GmbH

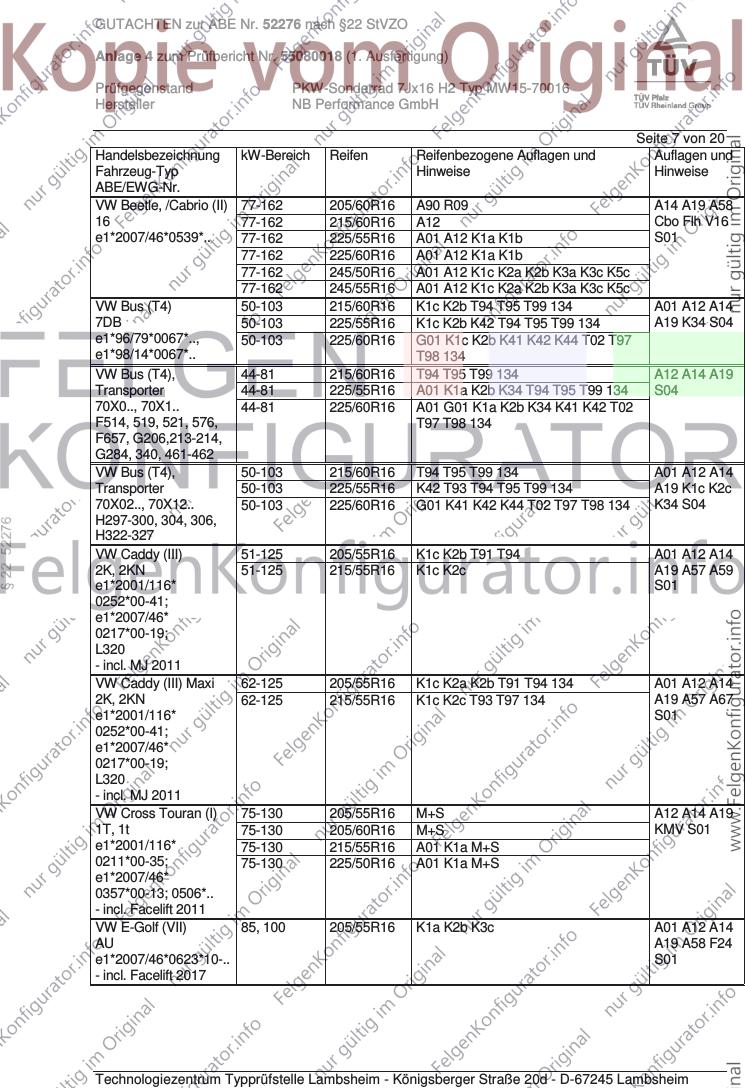

Seite 7 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Beetle, /Cabrio (II) 77-162 205/60R16 A90 R09 A14 A19 A58
16 77-162 215/60R16 A12 Cbo Flh V16
e1*2007/46*0539*.. 77-162 225/55R16 A01 A12 K1a K1b S01
77-162 225/60R16 A01 A12 K1a K1b
77-162 245/50R16 A01 A12 K1c K2a K2b K3a K3c K5c
77-162 245/55R16 A01 A12 K1c K2a K2b K3a K3c K5c
VW Bus (T4) 50-103 215/60R16 K1c K2b T94 T95 T99 134 A01 A12 A14
7DB 50-103 225/55R16 K1c K2b K42 T94 T95 T99 134 A19 K34 S04
e1*96/79*0067*.., 50-103 225/60R16 G01 K1c K2b K41 K42 K44 T02 T97
e1*98/14*0067*.. T98 134
VW Bus (T4), 44-81 215/60R16 T94 T95 T99 134 A12 A14 A19
Transporter 44-81 225/55R16 A01 K1a K2b K34 T94 T95 T99 134 S04
70X0.., 70X1.. 44-81 225/60R16 A01 G01 K1a K2b K34 K41 K42 T02
F514, 519, 521, 576, T97 T98 134
F657, G206,213-214,
G284, 340, 461-462
VW Bus (T4), 50-103 215/60R16 T94 T95 T99 134 A01 A12 A14
Transporter 50-103 225/55R16 K42 T93 T94 T95 T99 134 A19 K1c K2c
70X02.., 70X12.. 50-103 225/60R16 G01 K41 K42 K44 T02 T97 T98 134 K34 S04
H297-300, 304, 306,
§ 22 52276
H322-327
VW Caddy (III) 51-125 205/55R16 K1c K2b T91 T94 A01 A12 A14
2K, 2KN 51-125 215/55R16 K1c K2c A19 A57 A59
e1*2001/116* S01
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (III) Maxi 62-125 205/55R16 K1c K2a K2b T91 T94 134 A01 A12 A14
2K, 2KN 62-125 215/55R16 K1c K2c T93 T97 134 A19 A57 A67
e1*2001/116* S01
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Cross Touran (I) 75-130 205/55R16 M+S A12 A14 A19
1T, 1t 75-130 205/60R16 M+S KMV S01
e1*2001/116* 75-130 215/55R16 A01 K1a M+S
0211*00-35; 75-130 225/50R16 A01 K1a M+S
e1*2007/46*
0357*00-13; 0506*..
- incl. Facelift 2011
VW E-Golf (VII) 85, 100 205/55R16 K1a K2b K3c A01 A12 A14
AU A19 A58 F24
e1*2007/46*0623*10-.. S01
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52276 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55080018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16 H2 Typ MW15-70016
Hersteller NB Performance GmbH
Seite 8 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW E-Golf (VII) 85, 100 205/55R16 K1a K2b K3c A01 A12 A14
AU A19 A58 F23
e1*2007/46*0623*10-.. S01
- incl. Facelift 2017
VW EOS 85-184 205/55R16 R37 A12 A14 A19
1F 85-184 215/55R16 A01 K2b K46 K56 A58 B03 Cbo
e1*2001/116*0349*.. 85-184 225/50R16 A01 K1a K2b K46 K56 DB8 V16 S01
- incl. Facelift 2011
VW Golf (V) 55-169 205/55R16 K1c A01 A12 A14
1K 55-169 225/50R16 K1c K2b K46 K56 A19 B03 V16
e1*2001/116* S01
0242*00-24
VW Golf (V) Variant 59-147 205/55R16 K1c K27 K2b K44 K46 K56 A01 A12 A14
1KM 59-147 225/50R16 K1c K27 K2c K41 K44 K46 K56 A19 A58 Car
e1*2001/116* V16 S01
0328*00-14
VW Golf (VI) 59-173 205/55R16 K1c K2b K3a K6g K8d A01 A12 A14
1K 59-173 215/50R16 K1c K2b K3a K6g K8d A19 V16 S01
e1*2001/116 59-173 215/55R16 K1c K2b K3a K6g K8d
*0242*25-..; 59-173 225/50R16 K1c K2c K3a K6h K8i
§ 22 52276
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/55R16 K1c K2b K3a K6h K8d A01 A12 A14
1KM 59-118 215/50R16 K1c K2b K3a K6h K8d A19 Car V16
e1*2001/116*0328*..; 59-118 215/55R16 K1c K2b K3a K6h K8d S01
e1*2007/46* 59-118 225/50R16 K1c K2b K3a K6h K8i
0492*00-05
VW Golf (VII) /-Variant 63 - 162 205/55R16 K1a K2b K3c A01 A12 A14
AU, AUV, 1K, 1KM 63 - 162 215/55R16 K1a K2b K3c A19 A57 Car
e1*2007/46*0623*..; 63 - 162 225/50R16 K1c K2b K3c K5a K6g F24 Flh KOV
e1*2007/46*0627*..; NoE V00 V16
e1*2007/46* X55 S01
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63 - 90 205/55R16 K1a K2b K3c A01 A12 A14
AU, AUV, 1K, 1KM 63 - 90 215/55R16 K1a K2b K3c K8g A19 A58 Car
e1*2007/46*0623*..; 63 - 90 225/50R16 K1c K2b K3c K5a K8g F23 Flh KOV
e1*2007/46*0627*..; NoE V16 S01
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) GTE 110 205/55R16 K1a K2b K3c A01 A12 A14
Hybrid A19 A58 F24
AU S01
e1*2007/46*0623*11-..
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52276 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55080018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16 H2 Typ MW15-70016

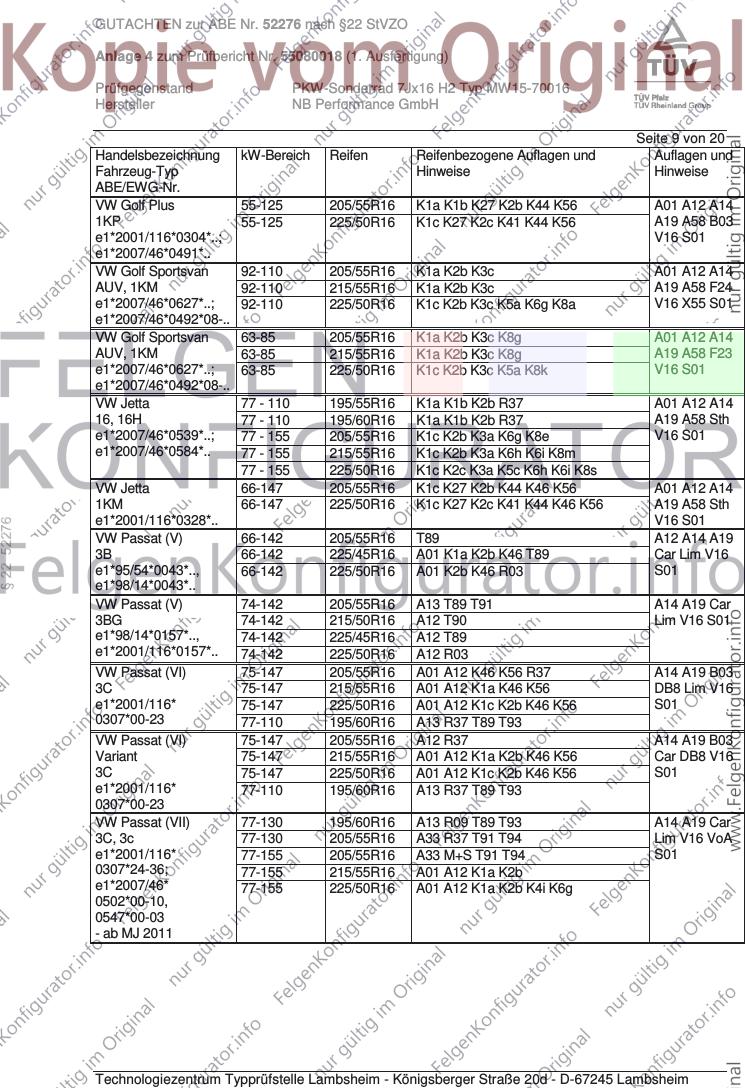

Hersteller NB Performance GmbH
Seite 9 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf Plus 55-125 205/55R16 K1a K1b K27 K2b K44 K56 A01 A12 A14
1KP 55-125 225/50R16 K1c K27 K2c K41 K44 K56 A19 A58 B03
e1*2001/116*0304*..; V16 S01
e1*2007/46*0491*..
VW Golf Sportsvan 92-110 205/55R16 K1a K2b K3c A01 A12 A14
AUV, 1KM 92-110 215/55R16 K1a K2b K3c A19 A58 F24
e1*2007/46*0627*..; 92-110 225/50R16 K1c K2b K3c K5a K6g K8a V16 X55 S01
e1*2007/46*0492*08-..
VW Golf Sportsvan 63-85 205/55R16 K1a K2b K3c K8g A01 A12 A14
AUV, 1KM 63-85 215/55R16 K1a K2b K3c K8g A19 A58 F23
e1*2007/46*0627*..; 63-85 225/50R16 K1c K2b K3c K5a K8k V16 S01
e1*2007/46*0492*08-..
VW Jetta 77 - 110 195/55R16 K1a K1b K2b R37 A01 A12 A14
16, 16H 77 - 110 195/60R16 K1a K1b K2b R37 A19 A58 Sth
e1*2007/46*0539*..; 77 - 155 205/55R16 K1c K2b K3a K6g K8e V16 S01
e1*2007/46*0584*.. 77 - 155 215/55R16 K1c K2b K3a K6h K6i K8m
77 - 155 225/50R16 K1c K2c K3a K5c K6h K6i K8s
VW Jetta 66-147 205/55R16 K1c K27 K2b K44 K46 K56 A01 A12 A14
1KM 66-147 225/50R16 K1c K27 K2c K41 K44 K46 K56 A19 A58 Sth
e1*2001/116*0328*.. V16 S01
§ 22 52276
VW Passat (V) 66-142 205/55R16 T89 A12 A14 A19
3B 66-142 225/45R16 A01 K1a K2b K46 T89 Car Lim V16
e1*95/54*0043*.., 66-142 225/50R16 A01 K2b K46 R03 S01
e1*98/14*0043*..
VW Passat (V) 74-142 205/55R16 A13 T89 T91 A14 A19 Car
3BG 74-142 215/50R16 A12 T90 Lim V16 S01
e1*98/14*0157*.., 74-142 225/45R16 A12 T89
e1*2001/116*0157*.. 74-142 225/50R16 A12 R03
VW Passat (VI) 75-147 205/55R16 A01 A12 K46 K56 R37 A14 A19 B03
3C 75-147 215/55R16 A01 A12 K1a K46 K56 DB8 Lim V16
e1*2001/116* 75-147 225/50R16 A01 A12 K1c K2b K46 K56 S01
0307*00-23 77-110 195/60R16 A13 R37 T89 T93
VW Passat (VI) 75-147 205/55R16 A12 R37 A14 A19 B03
Variant 75-147 215/55R16 A01 A12 K1a K2b K46 K56 Car DB8 V16
3C 75-147 225/50R16 A01 A12 K1c K2b K46 K56 S01
e1*2001/116* 77-110 195/60R16 A13 R37 T89 T93
0307*00-23
VW Passat (VII) 77-130 195/60R16 A13 R09 T89 T93 A14 A19 Car
3C, 3c 77-130 205/55R16 A33 R37 T91 T94 Lim V16 VoA
e1*2001/116* 77-155 205/55R16 A33 M+S T91 T94 S01
0307*24-36; 77-155 215/55R16 A01 A12 K1a K2b
e1*2007/46* 77-155 225/50R16 A01 A12 K1a K2b K4i K6g
0502*00-10,
0547*00-03
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52276 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55080018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16 H2 Typ MW15-70016
Hersteller NB Performance GmbH
Seite 10 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

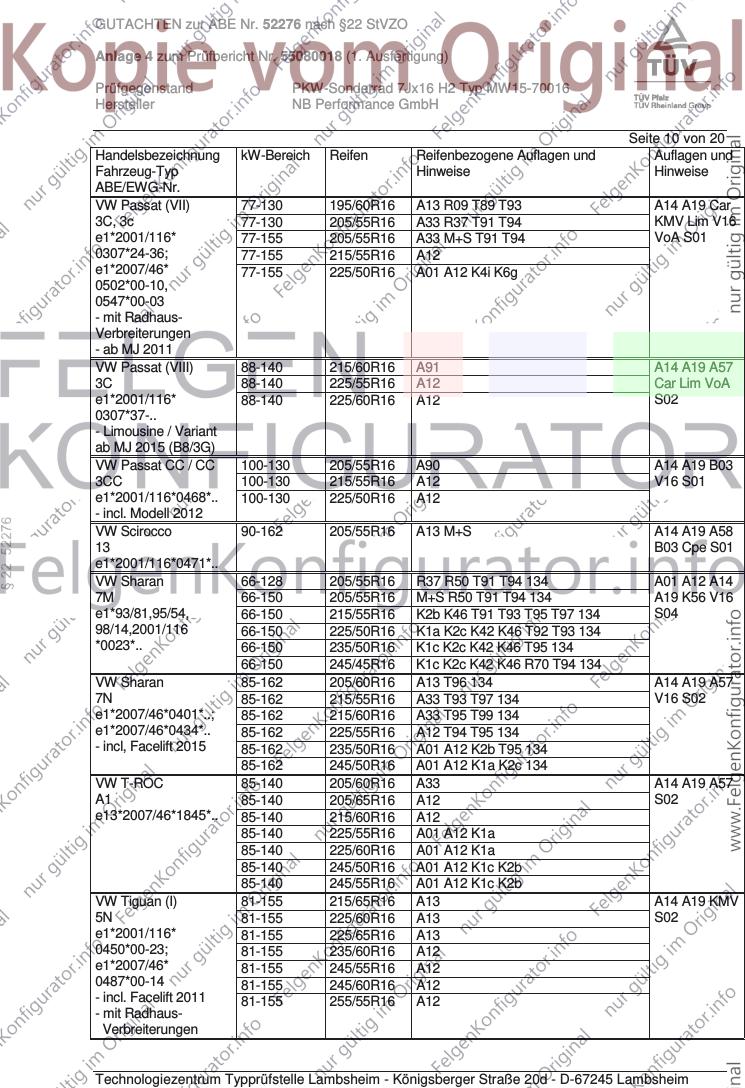

VW Passat (VII) 77-130 195/60R16 A13 R09 T89 T93 A14 A19 Car
3C, 3c 77-130 205/55R16 A33 R37 T91 T94 KMV Lim V16
e1*2001/116* 77-155 205/55R16 A33 M+S T91 T94 VoA S01
0307*24-36; 77-155 215/55R16 A12
e1*2007/46* 77-155 225/50R16 A01 A12 K4i K6g
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat (VIII) 88-140 215/60R16 A91 A14 A19 A57
3C 88-140 225/55R16 A12 Car Lim VoA
e1*2001/116* 88-140 225/60R16 A12 S02
0307*37-..
- Limousine / Variant
ab MJ 2015 (B8/3G)
VW Passat CC / CC 100-130 205/55R16 A90 A14 A19 B03
3CC 100-130 215/55R16 A12 V16 S01
e1*2001/116*0468*.. 100-130 225/50R16 A12
- incl. Modell 2012
§ 22 52276
VW Scirocco 90-162 205/55R16 A13 M+S A14 A19 A58
13 B03 Cpe S01
e1*2001/116*0471*..
VW Sharan 66-128 205/55R16 R37 R50 T91 T94 134 A01 A12 A14
7M 66-150 205/55R16 M+S R50 T91 T94 134 A19 K56 V16
e1*93/81,95/54, 66-150 215/55R16 K2b K46 T91 T93 T95 T97 134 S04
98/14,2001/116 66-150 225/50R16 K1a K2c K42 K46 T92 T93 134
*0023*.. 66-150 235/50R16 K1c K2c K42 K46 T95 134
66-150 245/45R16 K1c K2c K42 K46 R70 T94 134
VW Sharan 85-162 205/60R16 A13 T96 134 A14 A19 A57
7N 85-162 215/55R16 A33 T93 T97 134 V16 S02
e1*2007/46*0401*..; 85-162 215/60R16 A33 T95 T99 134
e1*2007/46*0434*.. 85-162 225/55R16 A12 T94 T95 134
- incl, Facelift 2015 85-162 235/50R16 A01 A12 K2b T95 134
85-162 245/50R16 A01 A12 K1a K2c 134
VW T-ROC 85-140 205/60R16 A33 A14 A19 A57
A1 85-140 205/65R16 A12 S02
e13*2007/46*1845*.. 85-140 215/60R16 A12
85-140 225/55R16 A01 A12 K1a
85-140 225/60R16 A01 A12 K1a
85-140 245/50R16 A01 A12 K1c K2b
85-140 245/55R16 A01 A12 K1c K2b
VW Tiguan (I) 81-155 215/65R16 A13 A14 A19 KMV
5N 81-155 225/60R16 A13 S02
e1*2001/116* 81-155 225/65R16 A13
0450*00-23; 81-155 235/60R16 A12
e1*2007/46* 81-155 245/55R16 A12
0487*00-14 81-155 245/60R16 A12
- incl. Facelift 2011 81-155 255/55R16 A12
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52276 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55080018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16 H2 Typ MW15-70016
Hersteller NB Performance GmbH
Seite 11 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

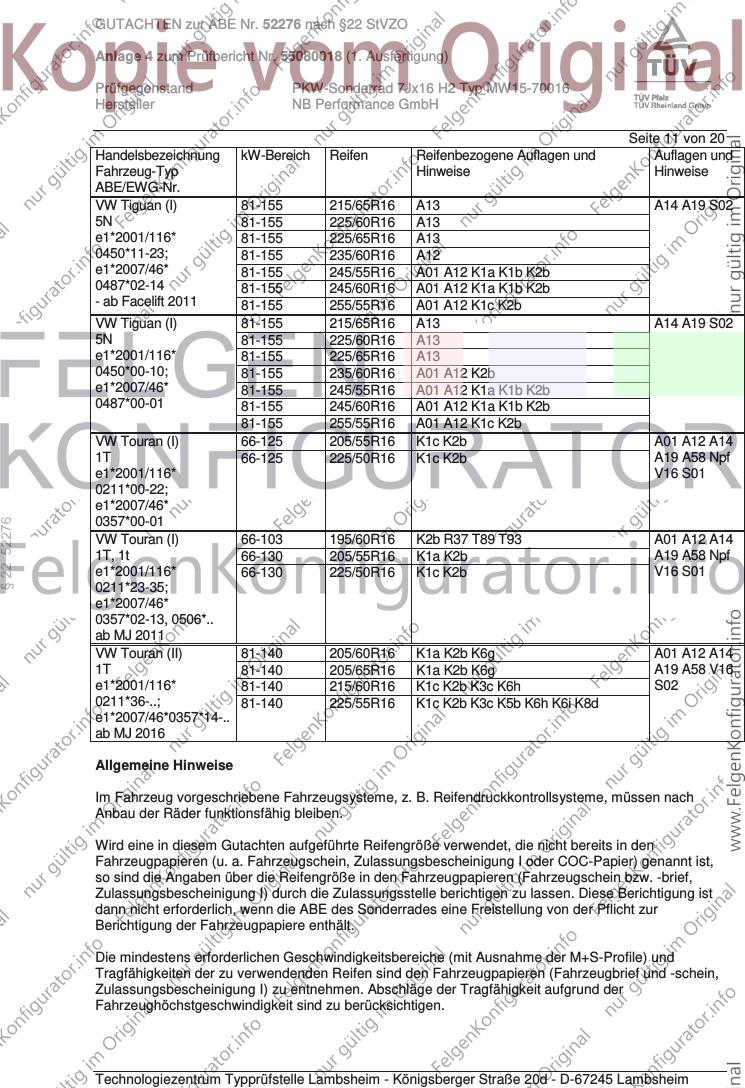

VW Tiguan (I) 81-155 215/65R16 A13 A14 A19 S02
5N 81-155 225/60R16 A13
e1*2001/116* 81-155 225/65R16 A13
0450*11-23; 81-155 235/60R16 A12
e1*2007/46* 81-155 245/55R16 A01 A12 K1a K1b K2b
0487*02-14 81-155 245/60R16 A01 A12 K1a K1b K2b
- ab Facelift 2011 81-155 255/55R16 A01 A12 K1c K2b
VW Tiguan (I) 81-155 215/65R16 A13 A14 A19 S02
5N 81-155 225/60R16 A13
e1*2001/116* 81-155 225/65R16 A13
0450*00-10; 81-155 235/60R16 A01 A12 K2b
e1*2007/46* 81-155 245/55R16 A01 A12 K1a K1b K2b
0487*00-01 81-155 245/60R16 A01 A12 K1a K1b K2b
81-155 255/55R16 A01 A12 K1c K2b
VW Touran (I) 66-125 205/55R16 K1c K2b A01 A12 A14
1T 66-125 225/50R16 K1c K2b A19 A58 Npf
e1*2001/116* V16 S01
0211*00-22;
e1*2007/46*
0357*00-01
§ 22 52276
VW Touran (I) 66-103 195/60R16 K2b R37 T89 T93 A01 A12 A14
1T, 1t 66-130 205/55R16 K1a K2b A19 A58 Npf
e1*2001/116* 66-130 225/50R16 K1c K2b V16 S01
0211*23-35;
e1*2007/46*
0357*02-13, 0506*..
ab MJ 2011
VW Touran (II) 81-140 205/60R16 K1a K2b K6g A01 A12 A14
1T 81-140 205/65R16 K1a K2b K6g A19 A58 V16
e1*2001/116* 81-140 215/60R16 K1c K2b K3c K6h S02
0211*36-..; 81-140 225/55R16 K1c K2b K3c K5b K6h K6i K8d
e1*2007/46*0357*14-..
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52276 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55080018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16 H2 Typ MW15-70016
Hersteller NB Performance GmbH
Seite 12 von 20
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
§ 22 52276
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52276 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55080018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16 H2 Typ MW15-70016
Hersteller NB Performance GmbH
Seite 13 von 20

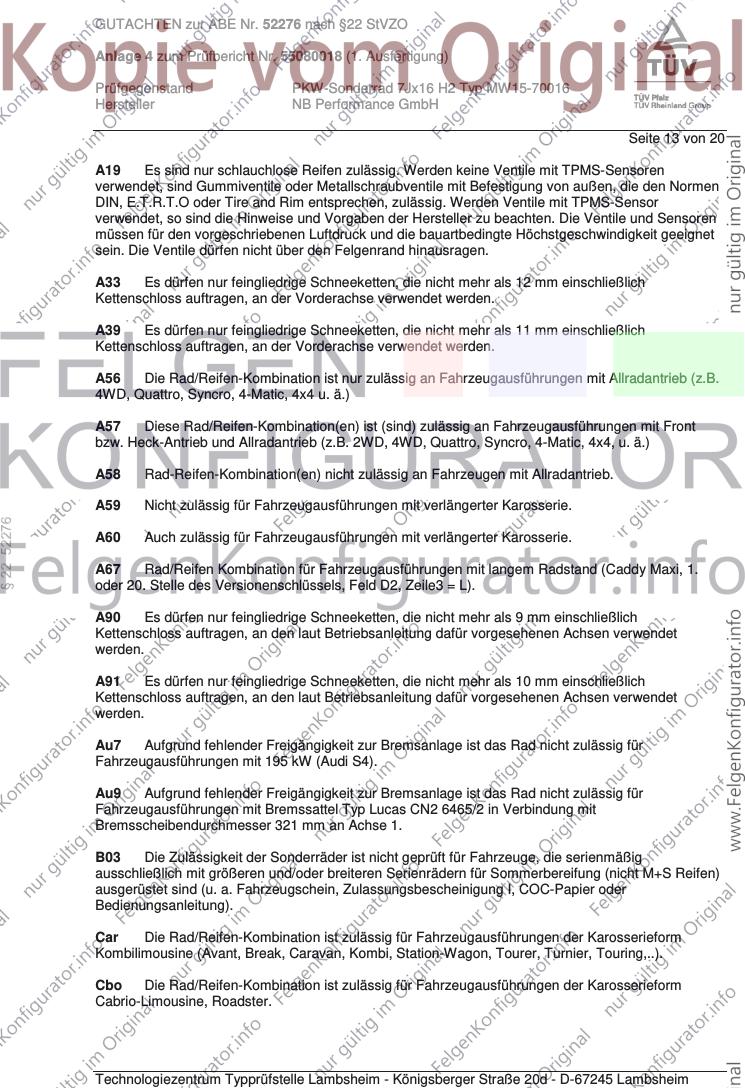

A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
§ 22 52276
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52276 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55080018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16 H2 Typ MW15-70016
Hersteller NB Performance GmbH
Seite 14 von 20
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
§ 22 52276
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52276 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55080018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16 H2 Typ MW15-70016
Hersteller NB Performance GmbH
Seite 15 von 20
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
§ 22 52276
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52276 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55080018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16 H2 Typ MW15-70016
Hersteller NB Performance GmbH
Seite 16 von 20
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
§ 22 52276
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52276 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55080018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16 H2 Typ MW15-70016
Hersteller NB Performance GmbH
Seite 17 von 20
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
§ 22 52276
Papier oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52276 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55080018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16 H2 Typ MW15-70016
Hersteller NB Performance GmbH
Seite 18 von 20
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
§ 22 52276
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52276 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55080018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16 H2 Typ MW15-70016
Hersteller NB Performance GmbH
Seite 19 von 20
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
§ 22 52276
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X55 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Rades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 312 mm an Achse 1.
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 26. Oktober 2018 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52276 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55080018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16 H2 Typ MW15-70016
Hersteller NB Performance GmbH
Seite 20 von 20
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 20 und gilt für Sonderräder ab Herstellungsdatum Juni 2018.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 26. Oktober 2018
§ 22 52276
Tufan 00306218.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
