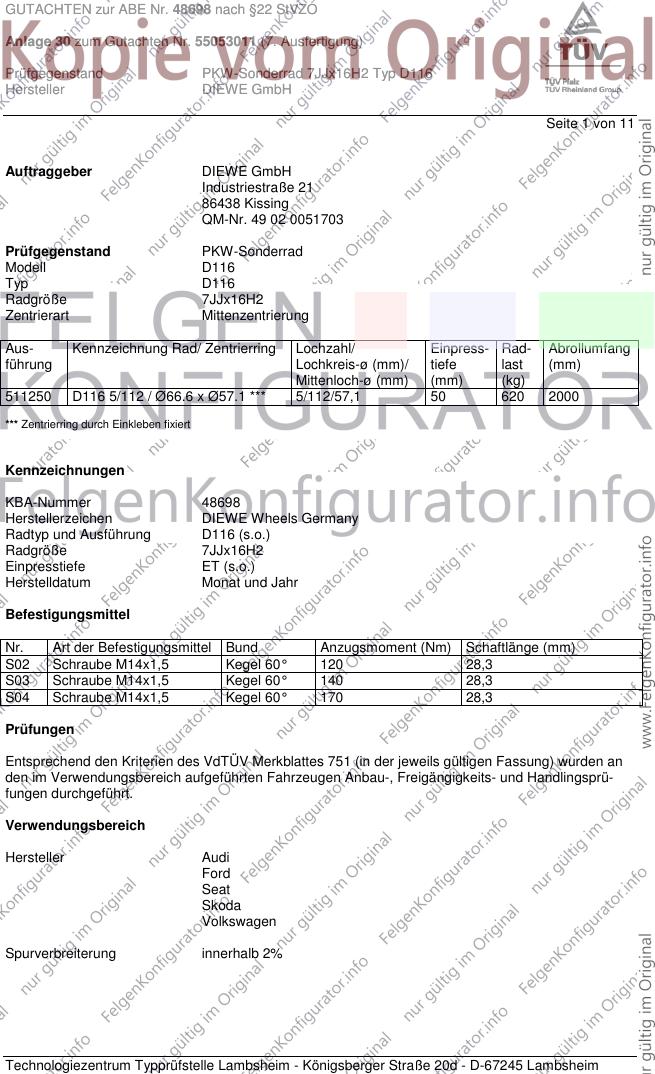

GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 30 zum Gutachten Nr. 55053011 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 1 von 11
Auftraggeber DIEWE GmbH
Industriestraße 21
86438 Kissing
QM-Nr. 49 02 0051703
Prüfgegenstand PKW-Sonderrad
Modell D116
Typ D116
Radgröße 7JJx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
511250 D116 5/112 / Ø66.6 x Ø57.1 *** 5/112/57,1 50 620 2000
*** Zentrierring durch Einkleben fixiert
Kennzeichnungen
KBA-Nummer 48698
Herstellerzeichen DIEWE Wheels Germany
Radtyp und Ausführung D116 (s.o.)
Radgröße 7JJx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 28,3
S03 Schraube M14x1,5 Kegel 60° 140 28,3
S04 Schraube M14x1,5 Kegel 60° 170 28,3
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

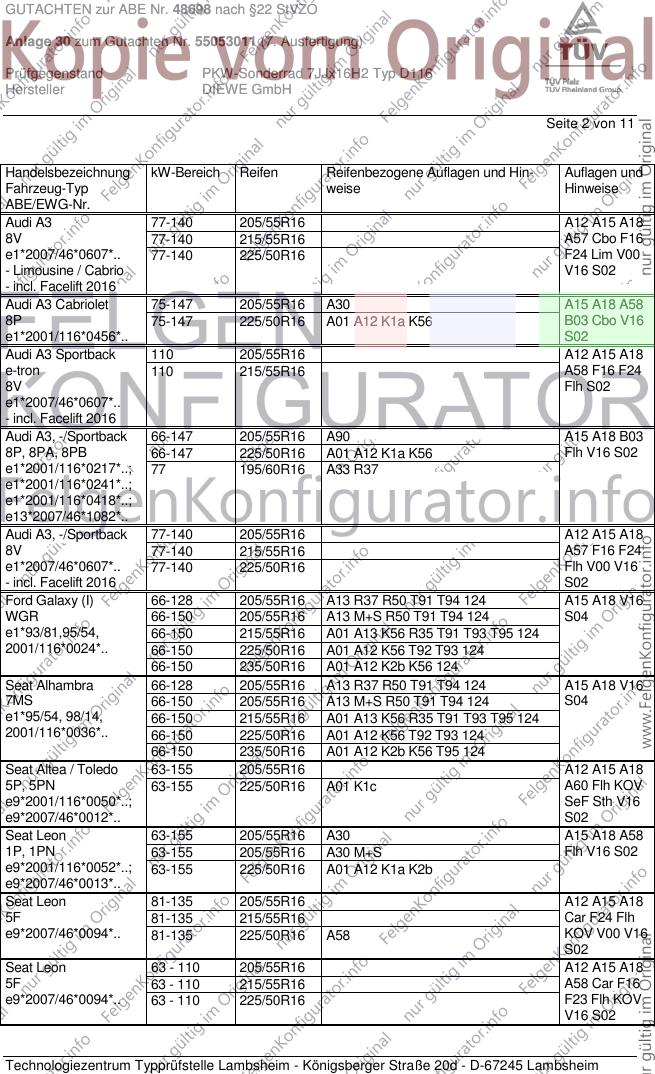

GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 30 zum Gutachten Nr. 55053011 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 2 von 11

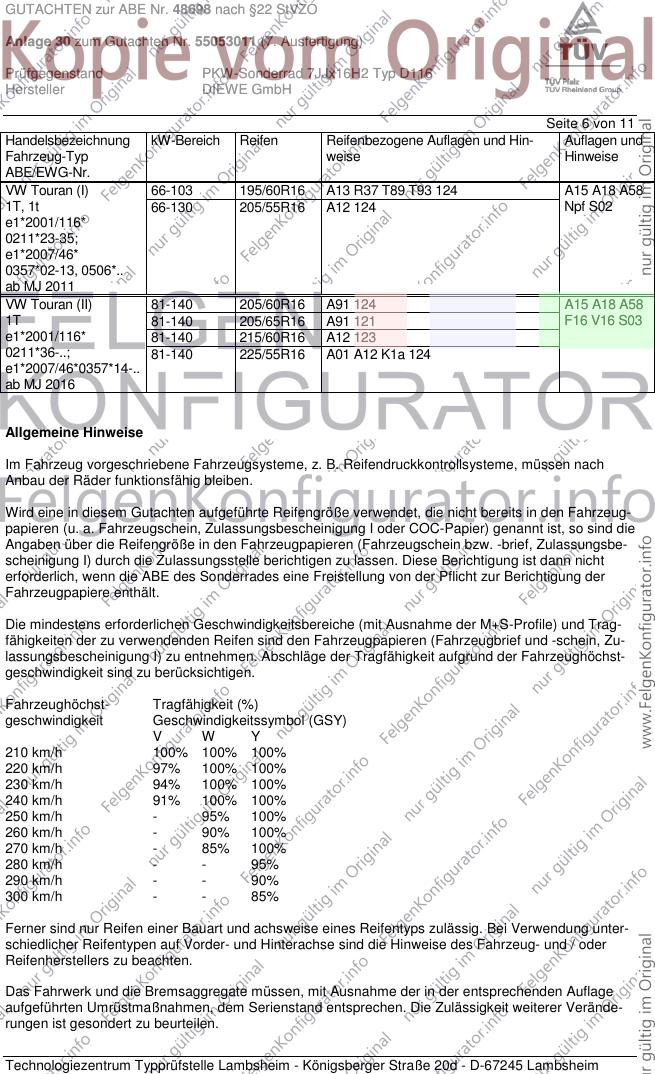

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 205/55R16 A12 A15 A18
8V 77-140 215/55R16 A57 Cbo F16
e1*2007/46*0607*.. 77-140 225/50R16 F24 Lim V00
- Limousine / Cabrio V16 S02
- incl. Facelift 2016
Audi A3 Cabriolet 75-147 205/55R16 A30 A15 A18 A58
8P 75-147 225/50R16 A01 A12 K1a K56 B03 Cbo V16
e1*2001/116*0456*.. S02
Audi A3 Sportback 110 205/55R16 A12 A15 A18
e-tron 110 215/55R16 A58 F16 F24
8V Flh S02
e1*2007/46*0607*..
- incl. Facelift 2016
Audi A3, -/Sportback 66-147 205/55R16 A90 A15 A18 B03
8P, 8PA, 8PB 66-147 225/50R16 A01 A12 K1a K56 Flh V16 S02
e1*2001/116*0217*..; 77 195/60R16 A33 R37
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 205/55R16 A12 A15 A18
8V 77-140 215/55R16 A57 F16 F24
e1*2007/46*0607*.. 77-140 225/50R16 Flh V00 V16
- incl. Facelift 2016 S02
Ford Galaxy (I) 66-128 205/55R16 A13 R37 R50 T91 T94 124 A15 A18 V16
WGR 66-150 205/55R16 A13 M+S R50 T91 T94 124 S04
e1*93/81,95/54, 66-150 215/55R16 A01 A13 K56 R35 T91 T93 T95 124
2001/116*0024*.. 66-150 225/50R16 A01 A12 K56 T92 T93 124
66-150 235/50R16 A01 A12 K2b K56 124
Seat Alhambra 66-128 205/55R16 A13 R37 R50 T91 T94 124 A15 A18 V16
7MS 66-150 205/55R16 A13 M+S R50 T91 T94 124 S04
e1*95/54, 98/14, 66-150 215/55R16 A01 A13 K56 R35 T91 T93 T95 124
2001/116*0036*.. 66-150 225/50R16 A01 A12 K56 T92 T93 124
66-150 235/50R16 A01 A12 K2b K56 T95 124
Seat Altea / Toledo 63-155 205/55R16 A12 A15 A18
5P, 5PN 63-155 225/50R16 A01 K1c A60 Flh KOV
e9*2001/116*0050*..; SeF Sth V16
e9*2007/46*0012*.. S02
Seat Leon 63-155 205/55R16 A30 A15 A18 A58
1P, 1PN 63-155 205/55R16 A30 M+S Flh V16 S02
e9*2001/116*0052*..; 63-155 225/50R16 A01 A12 K1a K2b
e9*2007/46*0013*..
Seat Leon 81-135 205/55R16 A12 A15 A18
5F 81-135 215/55R16 Car F24 Flh
e9*2007/46*0094*.. 81-135 225/50R16 A58 KOV V00 V16
S02
Seat Leon 63 - 110 205/55R16 A12 A15 A18
5F 63 - 110 215/55R16 A58 Car F16
e9*2007/46*0094*.. 63 - 110 225/50R16 F23 Flh KOV
V16 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 30 zum Gutachten Nr. 55053011 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH

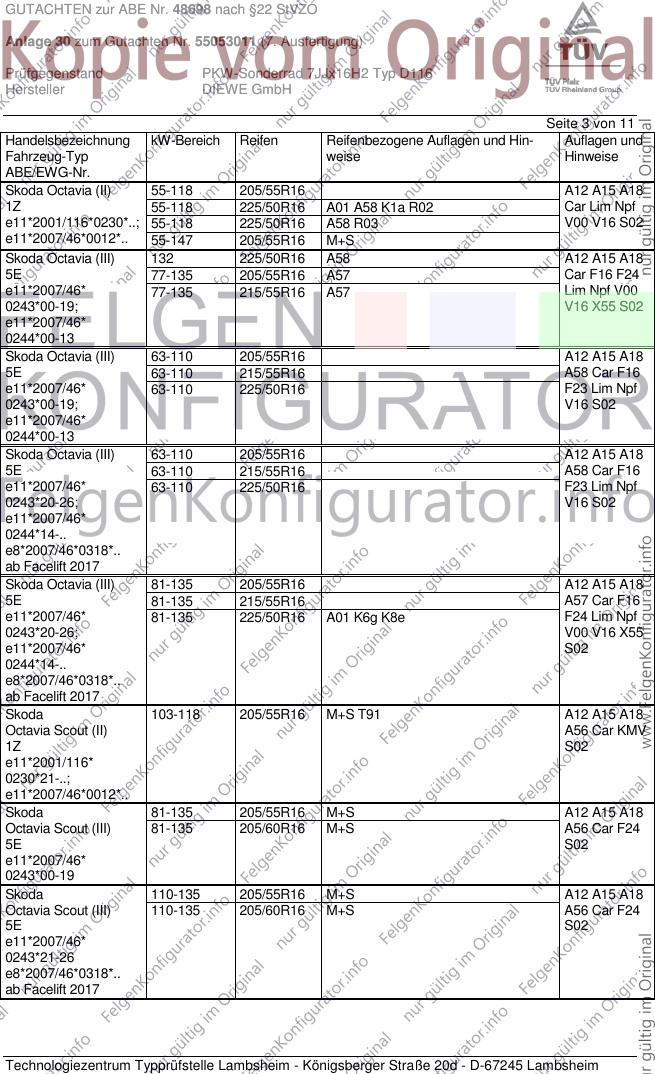

Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Octavia (II) 55-118 205/55R16 A12 A15 A18
1Z 55-118 225/50R16 A01 A58 K1a R02 Car Lim Npf
e11*2001/116*0230*..; 55-118 225/50R16 A58 R03 V00 V16 S02
e11*2007/46*0012*.. 55-147 205/55R16 M+S
Skoda Octavia (III) 132 225/50R16 A58 A12 A15 A18
5E 77-135 205/55R16 A57 Car F16 F24
e11*2007/46* 77-135 215/55R16 A57 Lim Npf V00
0243*00-19; V16 X55 S02
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 205/55R16 A12 A15 A18
5E 63-110 215/55R16 A58 Car F16
e11*2007/46* 63-110 225/50R16 F23 Lim Npf
0243*00-19; V16 S02
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 205/55R16 A12 A15 A18
5E 63-110 215/55R16 A58 Car F16
e11*2007/46* 63-110 225/50R16 F23 Lim Npf
0243*20-26; V16 S02
e11*2007/46*
0244*14-..
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (III) 81-135 205/55R16 A12 A15 A18
5E 81-135 215/55R16 A57 Car F16
e11*2007/46* 81-135 225/50R16 A01 K6g K8e F24 Lim Npf
0243*20-26; V00 V16 X55
e11*2007/46* S02
0244*14-..
e8*2007/46*0318*..
ab Facelift 2017
Skoda 103-118 205/55R16 M+S T91 A12 A15 A18
Octavia Scout (II) A56 Car KMV
1Z S02
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda 81-135 205/55R16 M+S A12 A15 A18
Octavia Scout (III) 81-135 205/60R16 M+S A56 Car F24
5E S02
e11*2007/46*
0243*00-19
Skoda 110-135 205/55R16 M+S A12 A15 A18
Octavia Scout (III) 110-135 205/60R16 M+S A56 Car F24
5E S02
e11*2007/46*
0243*21-26
e8*2007/46*0318*..
ab Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 30 zum Gutachten Nr. 55053011 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH

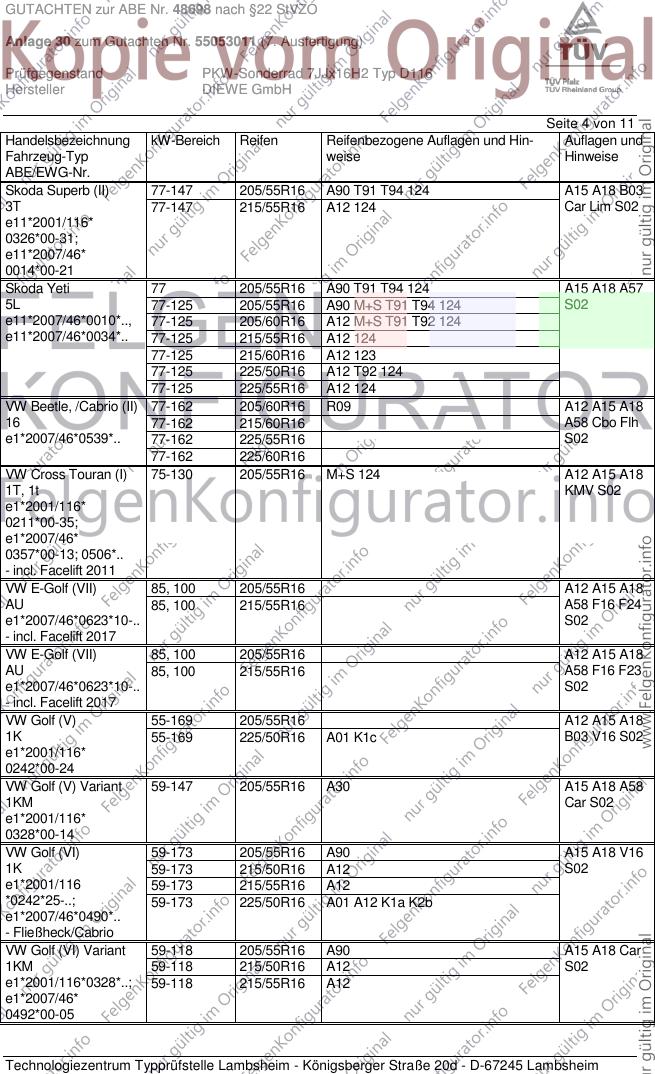

Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Superb (II) 77-147 205/55R16 A90 T91 T94 124 A15 A18 B03
3T 77-147 215/55R16 A12 124 Car Lim S02
e11*2001/116*
0326*00-31;
e11*2007/46*
0014*00-21
Skoda Yeti 77 205/55R16 A90 T91 T94 124 A15 A18 A57
5L 77-125 205/55R16 A90 M+S T91 T94 124 S02
e11*2007/46*0010*.., 77-125 205/60R16 A12 M+S T91 T92 124
e11*2007/46*0034*.. 77-125 215/55R16 A12 124
77-125 215/60R16 A12 123
77-125 225/50R16 A12 T92 124
77-125 225/55R16 A12 124
VW Beetle, /Cabrio (II) 77-162 205/60R16 R09 A12 A15 A18
16 77-162 215/60R16 A58 Cbo Flh
e1*2007/46*0539*.. 77-162 225/55R16 S02
77-162 225/60R16
VW Cross Touran (I) 75-130 205/55R16 M+S 124 A12 A15 A18
1T, 1t KMV S02
e1*2001/116*
0211*00-35;
e1*2007/46*
0357*00-13; 0506*..
- incl. Facelift 2011
VW E-Golf (VII) 85, 100 205/55R16 A12 A15 A18
AU 85, 100 215/55R16 A58 F16 F24
e1*2007/46*0623*10-.. S02
- incl. Facelift 2017
VW E-Golf (VII) 85, 100 205/55R16 A12 A15 A18
AU 85, 100 215/55R16 A58 F16 F23
e1*2007/46*0623*10-.. S02
- incl. Facelift 2017
VW Golf (V) 55-169 205/55R16 A12 A15 A18
1K 55-169 225/50R16 A01 K1c B03 V16 S02
e1*2001/116*
0242*00-24
VW Golf (V) Variant 59-147 205/55R16 A30 A15 A18 A58
1KM Car S02
e1*2001/116*
0328*00-14
VW Golf (VI) 59-173 205/55R16 A90 A15 A18 V16
1K 59-173 215/50R16 A12 S02
e1*2001/116 59-173 215/55R16 A12
*0242*25-..; 59-173 225/50R16 A01 A12 K1a K2b
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/55R16 A90 A15 A18 Car
1KM 59-118 215/50R16 A12 S02
e1*2001/116*0328*..; 59-118 215/55R16 A12
e1*2007/46*
0492*00-05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

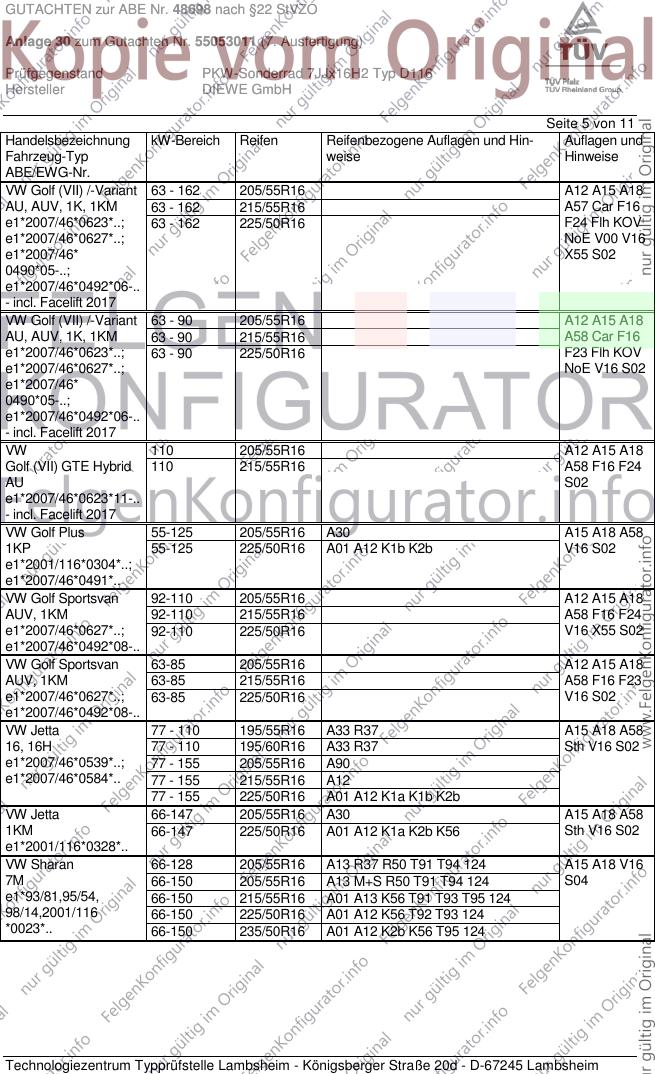

GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 30 zum Gutachten Nr. 55053011 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Golf (VII) /-Variant 63 - 162 205/55R16 A12 A15 A18
AU, AUV, 1K, 1KM 63 - 162 215/55R16 A57 Car F16
e1*2007/46*0623*..; 63 - 162 225/50R16 F24 Flh KOV
e1*2007/46*0627*..; NoE V00 V16
e1*2007/46* X55 S02
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63 - 90 205/55R16 A12 A15 A18
AU, AUV, 1K, 1KM 63 - 90 215/55R16 A58 Car F16
e1*2007/46*0623*..; 63 - 90 225/50R16 F23 Flh KOV
e1*2007/46*0627*..; NoE V16 S02
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW 110 205/55R16 A12 A15 A18
Golf (VII) GTE Hybrid 110 215/55R16 A58 F16 F24
AU S02
e1*2007/46*0623*11-..
- incl. Facelift 2017
VW Golf Plus 55-125 205/55R16 A30 A15 A18 A58
1KP 55-125 225/50R16 A01 A12 K1b K2b V16 S02
e1*2001/116*0304*..;
e1*2007/46*0491*..
VW Golf Sportsvan 92-110 205/55R16 A12 A15 A18
AUV, 1KM 92-110 215/55R16 A58 F16 F24
e1*2007/46*0627*..; 92-110 225/50R16 V16 X55 S02
e1*2007/46*0492*08-..
VW Golf Sportsvan 63-85 205/55R16 A12 A15 A18
AUV, 1KM 63-85 215/55R16 A58 F16 F23
e1*2007/46*0627*..; 63-85 225/50R16 V16 S02
e1*2007/46*0492*08-..
VW Jetta 77 - 110 195/55R16 A33 R37 A15 A18 A58
16, 16H 77 - 110 195/60R16 A33 R37 Sth V16 S02
e1*2007/46*0539*..; 77 - 155 205/55R16 A90
e1*2007/46*0584*.. 77 - 155 215/55R16 A12
77 - 155 225/50R16 A01 A12 K1a K1b K2b
VW Jetta 66-147 205/55R16 A30 A15 A18 A58
1KM 66-147 225/50R16 A01 A12 K1a K2b K56 Sth V16 S02
e1*2001/116*0328*..
VW Sharan 66-128 205/55R16 A13 R37 R50 T91 T94 124 A15 A18 V16
7M 66-150 205/55R16 A13 M+S R50 T91 T94 124 S04
e1*93/81,95/54, 66-150 215/55R16 A01 A13 K56 T91 T93 T95 124
98/14,2001/116 66-150 225/50R16 A01 A12 K56 T92 T93 124
*0023*.. 66-150 235/50R16 A01 A12 K2b K56 T95 124
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 30 zum Gutachten Nr. 55053011 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 6 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Touran (I) 66-103 195/60R16 A13 R37 T89 T93 124 A15 A18 A58
1T, 1t 66-130 205/55R16 A12 124 Npf S02
e1*2001/116*
0211*23-35;
e1*2007/46*
0357*02-13, 0506*..
ab MJ 2011
VW Touran (II) 81-140 205/60R16 A91 124 A15 A18 A58
1T 81-140 205/65R16 A91 121 F16 V16 S03
e1*2001/116* 81-140 215/60R16 A12 123
0211*36-..; 81-140 225/55R16 A01 A12 K1a 124
e1*2007/46*0357*14-..
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

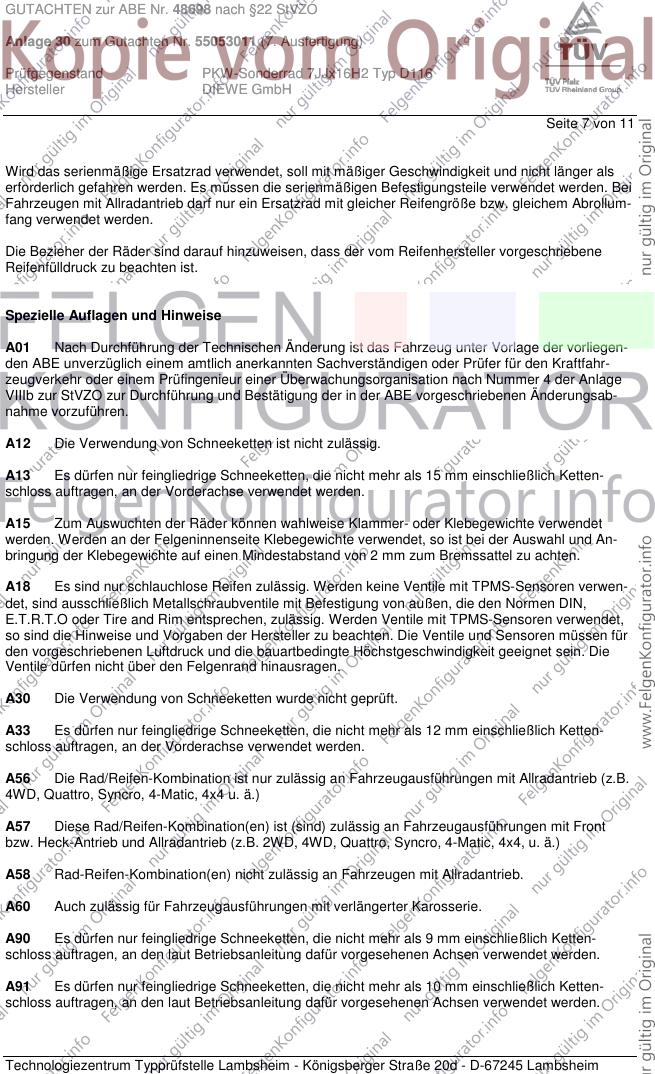

GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 30 zum Gutachten Nr. 55053011 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 7 von 11
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und An-
bringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

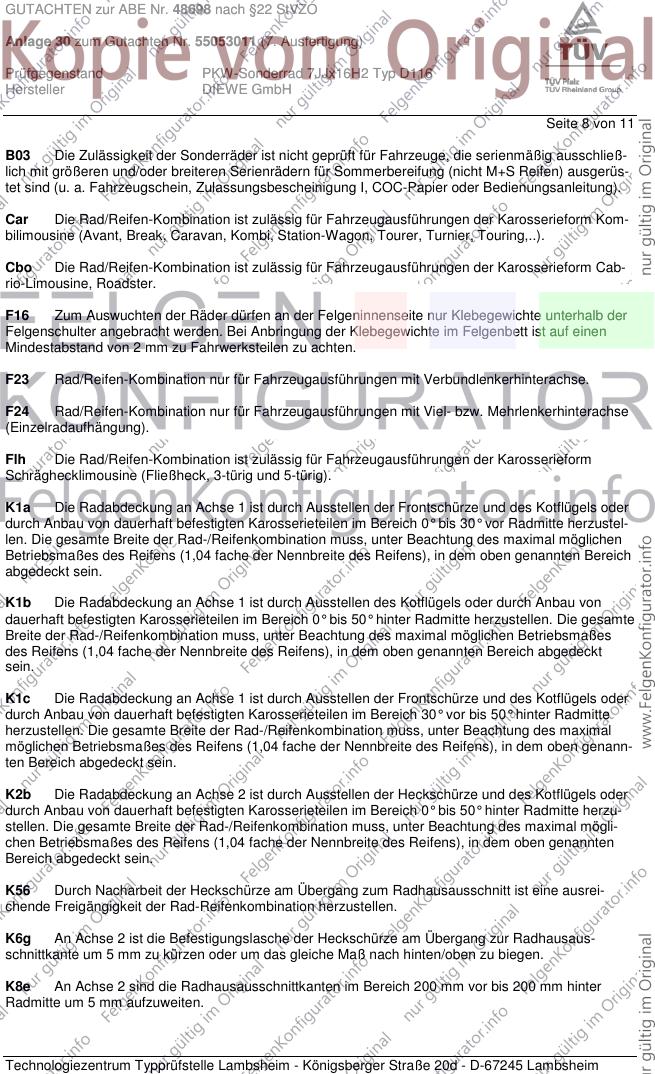

GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 30 zum Gutachten Nr. 55053011 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 8 von 11
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
F16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Fahrwerksteilen zu achten.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

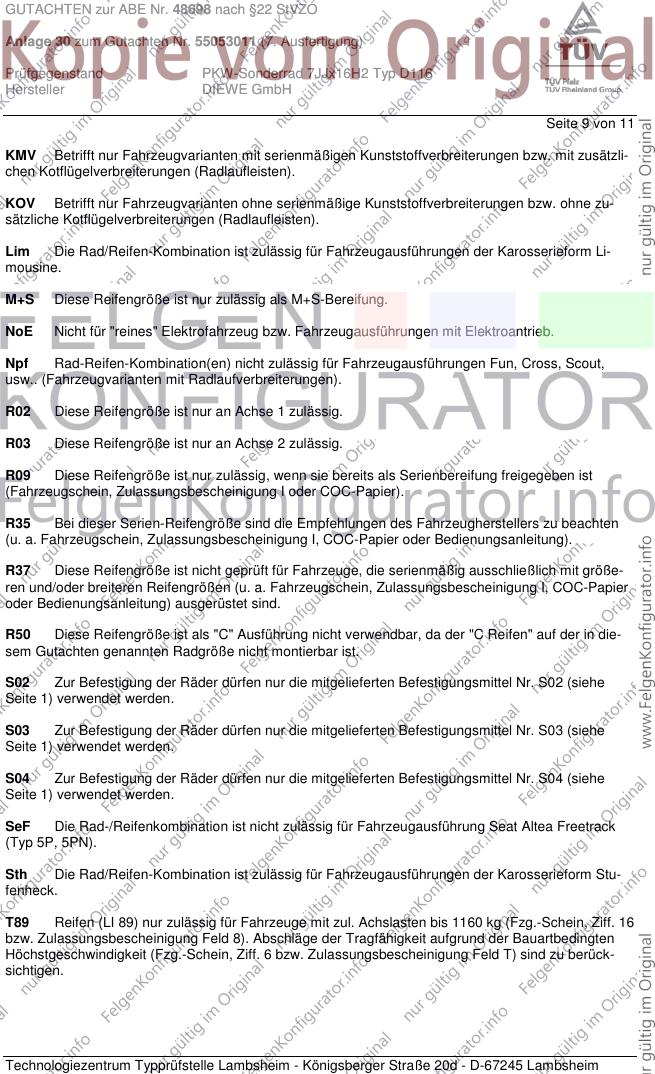

GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 30 zum Gutachten Nr. 55053011 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 9 von 11
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in die-
sem Gutachten genannten Radgröße nicht montierbar ist.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Stu-
fenheck.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

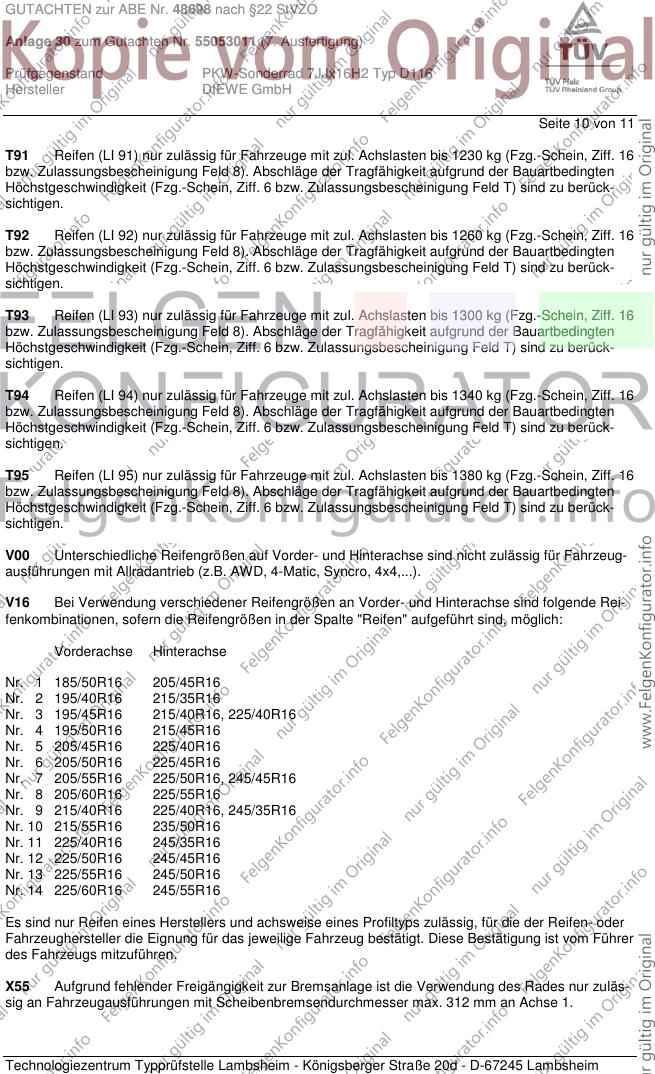

GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 30 zum Gutachten Nr. 55053011 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 10 von 11
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X55 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Rades nur zuläs-
sig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 312 mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

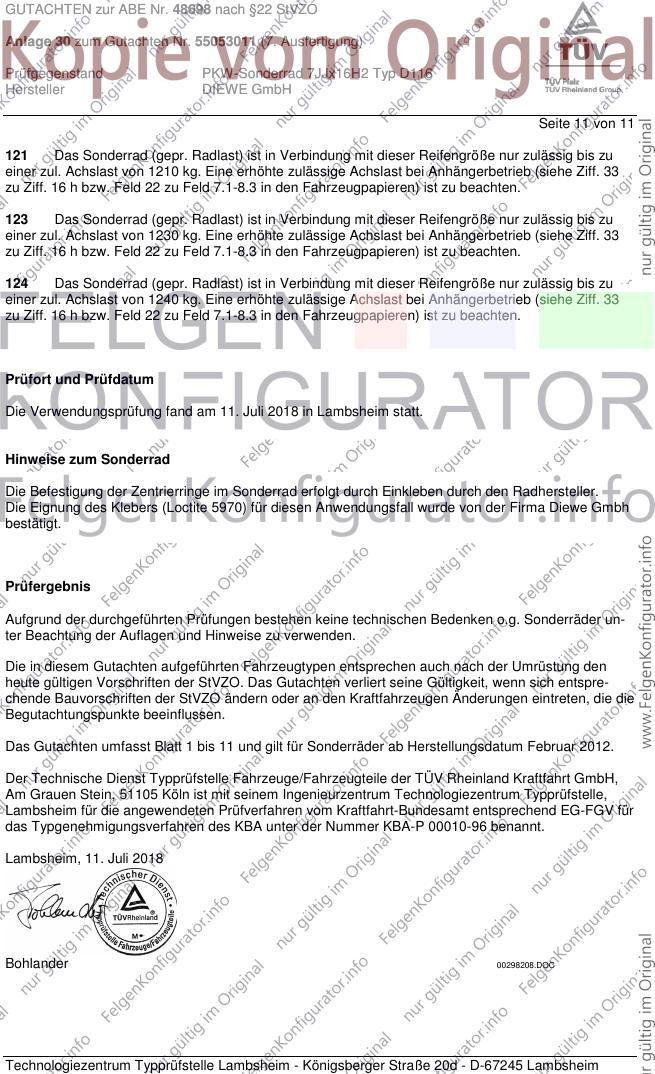

GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 30 zum Gutachten Nr. 55053011 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 11 von 11
121 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1210 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
123 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1230 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
124 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1240 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 11. Juli 2018 in Lambsheim statt.
Hinweise zum Sonderrad
Die Befestigung der Zentrierringe im Sonderrad erfolgt durch Einkleben durch den Radhersteller.
Die Eignung des Klebers (Loctite 5970) für diesen Anwendungsfall wurde von der Firma Diewe Gmbh
bestätigt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Februar 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. Juli 2018
Bohlander 00298208.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
