GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55046517 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 1 von 11
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr.44100160890,TÜVNord
Prüfgegenstand PKW-Sonderrad
Modell OX15
Typ OX15 7017
Radgröße 7.0 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B3 OX15 7017 B3 / Ø66,6 - Ø57,1 5/112/57,1 50 750 2200
Kennzeichnungen
KBA-Nummer 51519
§ 22 51519, Erweiterung 01
Herstellerzeichen OX-T
Radtyp und Ausführung OX15 7017 (s.o.)
Radgröße 7.0 J x 17 H2
Einpresstiefe ET ... (s.o.)
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M14x1,5 Kegel 60° 120 28,3 RG.560D
S02 Schraube M14x1,5 Kegel 60° 140 28,3 RG.560D
S03 Schraube M14x1,5 Kegel 60° 170 32 RG.562D
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55046517 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 205/50R17 A12 A19 A57 A99
8V 77-140 215/45R17 A90 Cbo F24 Lim
e1*2007/46*0607*.. 77-140 225/45R17 A12 S01
- Limousine / Cabrio
- incl. Facelift 2016
Audi A3 Cabriolet 75-147 205/50R17 A19 A30 A58
8P 75-147 215/45R17 T87 T88 A99 B03 Cbo
e1*2001/116*0456*.. 75-147 225/45R17 V17 S01
Audi A3 Sportback 110 205/50R17 A12 A19 A58 A99
e-tron 110 215/45R17 A90 F24 Flh V00
8V 110 225/45R17 A12 V17 S01
e1*2007/46*0607*..
- incl. Facelift 2016
Audi A3, -/Sportback 184-195 205/50R17 M+S A19 A30 A99
8P, 8PA 184-195 215/45R17 M+S T88 T91 Flh S01
e1*2001/116*0217*.., 184-195 225/45R17 M+S
§ 22 51519, Erweiterung 01
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 205/50R17 A19 A30 A99
8P, 8PA, 8PB 66-147 215/45R17 T87 T88 B03 Flh V17
e1*2001/116*0217*..; 66-147 225/45R17 S01
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 205/50R17 A12 A19 A57 A99
8V 77-140 215/45R17 A90 F24 Flh V00
e1*2007/46*0607*.. 77-140 225/45R17 A12 V17 S01
- incl. Facelift 2016
Audi S3 206-228 205/50R17 A12 M+S A19 A56 A99
8V 206-228 215/45R17 A90 M+S Cbo F24 Lim
e1*2007/46*0607*.. 206-228 225/45R17 A12 M+S S01
- Limousine / Cabrio
- incl. Facelift 2016
Audi S3, -/Sportback 206-228 205/50R17 A12 M+S A19 A56 A99
8V 206-228 215/45R17 A90 M+S F24 Flh S01
e1*2007/46*0607*.. 206-228 225/45R17 A12 M+S
- incl. Facelift 2016
Audi TT (III) 132-169 225/50R17 A91 M+S A19 A57 A99
8J Cbo Cpe S01
e1*2001/116*
0369*17-..
ab MJ 2015 (8S)
incl. Facelift 2018
Ford Galaxy (I) 66-150 225/45R17 T94 A12 A19 A99
WGR S03
e1*93/81,95/54,
2001/116*0024*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55046517 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Alhambra 66-150 225/45R17 T94 A12 A19 A99
7MS S03
e1*95/54, 98/14,
2001/116*0036*..
Seat Altea / Toledo 63-155 205/50R17 T89 T93 A12 A19 A60
5P, 5PN 63-155 215/45R17 T87 T88 T91 A99 Flh KOV
e9*2001/116*0050*..; 63-155 225/45R17 SeF Sth V17
e9*2007/46*0012*.. S01
Seat Leon 63-155 205/50R17 R37 A12 A19 A58
1P, 1PN 63-155 215/45R17 R37 A99 Flh V17
e9*2001/116*0052*..; 63-195 225/45R17 S01
e9*2007/46*0013*..
Seat Leon 81-140 205/50R17 A12 A19 A99 Car
5F 81-140 215/45R17 A33 F24 Flh KOV
e9*2007/46*0094*.. 81-140 225/45R17 A12 V00 V17 S01
Seat Leon 63 - 110 205/50R17 A12 A19 A58 A99
§ 22 51519, Erweiterung 01
5F 63 - 110 215/45R17 A33 Car F23 Flh
e9*2007/46*0094*.. 63 - 110 225/45R17 A12 KOV V17 S01
Seat Leon Cupra 195,206 205/50R17 A12 A19 A57 A99
5F 195,206 215/45R17 A90 BW7 Car F24
e9*2007/46*0094*.. 195-221 225/45R17 A12 Flh V17 S01
Seat Leon X-Perience 81-135 205/50R17 A12 A19 A56
5F 81-135 205/55R17 A99 Car F24
e9*2007/46*0094*.. 81-135 225/45R17 KMV S01
Skoda Octavia (II) 55-118 205/50R17 R37 T89 T93 A12 A19 A99
1Z 55-118 215/45R17 R37 T88 T91 Car Lim Npf
e11*2001/116*0230*..; 55-147 205/50R17 M+S V17 S01
e11*2007/46*0012*.. 55-147 215/45R17 M+S T91
55-147 225/45R17
Skoda Octavia (III) 77-162 205/50R17 A12 R37 A19 A57 A99
5E 77-162 215/45R17 A90 R37 Car F24 Lim
e11*2007/46* 77-162 225/45R17 A12 R37 Npf S01
0243*00-19; 77-169 205/50R17 A12 M+S
e11*2007/46* 77-169 215/45R17 A90 M+S
0244*00-13 77-169 225/45R17 A12 M+S
Skoda Octavia (III) 63-110 205/50R17 A12 A19 A58
5E 63-110 215/45R17 A99 Car F23
e11*2007/46* 63-110 225/45R17 Lim Npf S01
0243*00-19;
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 205/50R17 A12 A19 A58 A99
5E 63-110 215/45R17 A90 Car F23 Lim
e11*2007/46* 63-110 225/45R17 A12 Npf S01
0243*20-26;
e11*2007/46*
0244*14-..
e8*2007/46*0318*..
ab Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55046517 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 81-140 205/50R17 A12 R37 A19 A57 A99
5E 81-140 215/45R17 A90 R37 T87 T91 Car F24 Lim
e11*2007/46* 81-180 205/50R17 A12 M+S Npf S01
0243*20-26; 81-180 215/45R17 A90 M+S T87 T91
e11*2007/46* 81-180 225/45R17 A12
0244*14-..
e8*2007/46*0318*..
ab Facelift 2017
Skoda 103-118 205/50R17 M+S T93 A12 A19 A56
Octavia Scout (II) 103-118 225/45R17 M+S T91 A99 Car KMV
1Z 103-118 225/50R17 S01
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda 81-135 205/50R17 M+S A12 A19 A56
Octavia Scout (III) 81-135 205/55R17 M+S A99 Car F24
5E 81-135 225/45R17 M+S S01
§ 22 51519, Erweiterung 01
e11*2007/46*
0243*00-19
Skoda 110-140 205/50R17 M+S A12 A19 A56
Octavia Scout (III) 110-140 205/55R17 M+S A99 Car F24
5E 110-140 225/45R17 M+S S01
e11*2007/46*
0243*21-26
e8*2007/46*0318*..
ab Facelift 2017
Skoda Superb (II) 77-147 205/50R17 A90 T93 A19 A99 Car
3T 77-191 205/50R17 A90 M+S T93 Lim V17 S01
e11*2001/116* 77-191 225/45R17 A12 T94
0326*00-31;
e11*2007/46*
0014*00-21
Skoda Yeti 77-125 205/50R17 M+S T89 T93 A12 A19 A57
5L 77-125 205/55R17 M+S T91 T95 A99 S01
e11*2007/46*0010*.., 77-125 215/50R17 T90 T91 T93
e11*2007/46*0034*.. 77-125 225/45R17 T90 T91 T93
77-125 225/50R17
77-81 205/50R17 R37 T89 T93
77-81 205/55R17 R37 T91 T95
VW Beetle, /Cabrio (II) 77-162 205/55R17 R37 A12 A19 A58
16 77-162 215/50R17 A99 Cbo Flh
e1*2007/46*0539*.. 77-162 215/55R17 S01
77-162 225/50R17
77-162 235/50R17
VW Cross Touran (I) 75-130 205/50R17 M+S A12 A19 A99
1T, 1t 75-130 225/45R17 M+S KMV V17 S01
e1*2001/116*
0211*00-35;
e1*2007/46*
0357*00-13; 0506*..
- incl. Facelift 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55046517 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW E-Golf (VII) 85, 100 205/50R17 A12 A19 A58 A99
AU 85, 100 215/45R17 A90 F24 V17 S01
e1*2007/46*0623*10-.. 85, 100 225/45R17 A12
- incl. Facelift 2017
VW E-Golf (VII) 85, 100 205/50R17 A12 A19 A58 A99
AU 85, 100 215/45R17 A90 F23 V17 S01
e1*2007/46*0623*10-.. 85, 100 225/45R17 A12
- incl. Facelift 2017
VW Golf (V) 55-169 205/50R17 R37 A12 A19 A99
1K 55-169 215/45R17 R37 T87 T88 V17 S01
e1*2001/116* 55-184 205/50R17 M+S
0242*00-24 55-184 215/45R17 M+S T87 T88
55-184 225/45R17
VW Golf (V) Variant 59-147 205/50R17 A12 A19 A58
1KM 59-147 215/45R17 A99 Car V17
e1*2001/116* 59-147 225/45R17 S01
0328*00-14
§ 22 51519, Erweiterung 01
VW Golf (VI) 59-173 205/50R17 A12 A19 A99
1K 59-173 215/45R17 T87 T91 V17 S01
e1*2001/116 59-173 225/45R17
*0242*25-..;
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) R 188-199 205/50R17 A12 A19 A99
1K 188-199 215/45R17 T87 T88 V17 S01
e1*2001/116 188-199 225/45R17
*0242*33-..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/50R17 A12 A19 A99
1KM 59-118 215/45R17 T87 T88 Car V17 S01
e1*2001/116*0328*..; 59-118 225/45R17
e1*2007/46*
0492*00-05
VW Golf (VII) /-Variant 63-110 205/50R17 A12 A19 A58 A99
AU, AUV, 1K, 1KM 63-110 215/45R17 A90 Car F23 Flh
e1*2007/46*0623*..; 63-110 225/45R17 A12 KOV NoE V17
e1*2007/46*0627*..; S01
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63-169 205/50R17 A12 A19 A57 A99
AU, AUV, 1K, 1KM 63-169 215/45R17 A90 Car F24 Flh
e1*2007/46*0623*..; 63-169 225/45R17 A12 KOV NoE V00
e1*2007/46*0627*..; 63-213 205/50R17 A12 M+S V17 S01
e1*2007/46* 63-213 215/45R17 A90 M+S
0490*05-..; 63-213 225/45R17 A12 M+S
e1*2007/46*0492*06-..
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55046517 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH

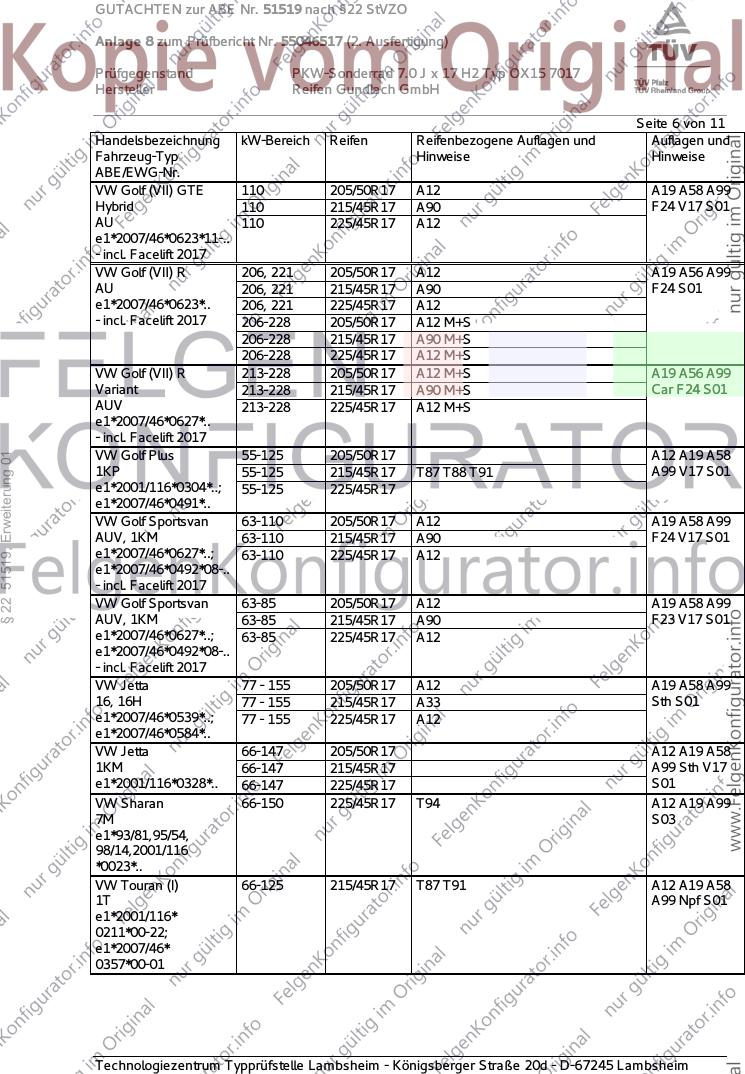

Seite 6 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) GTE 110 205/50R17 A12 A19 A58 A99
Hybrid 110 215/45R17 A90 F24 V17 S01
AU 110 225/45R17 A12
e1*2007/46*0623*11-..
- incl. Facelift 2017
VW Golf (VII) R 206, 221 205/50R17 A12 A19 A56 A99
AU 206, 221 215/45R17 A90 F24 S01
e1*2007/46*0623*.. 206, 221 225/45R17 A12
- incl. Facelift 2017 206-228 205/50R17 A12 M+S
206-228 215/45R17 A90 M+S
206-228 225/45R17 A12 M+S
VW Golf (VII) R 213-228 205/50R17 A12 M+S A19 A56 A99
Variant 213-228 215/45R17 A90 M+S Car F24 S01
AUV 213-228 225/45R17 A12 M+S
e1*2007/46*0627*..
- incl. Facelift 2017
§ 22 51519, Erweiterung 01
VW Golf Plus 55-125 205/50R17 A12 A19 A58
1KP 55-125 215/45R17 T87 T88 T91 A99 V17 S01
e1*2001/116*0304*..; 55-125 225/45R17
e1*2007/46*0491*..
VW Golf Sportsvan 63-110 205/50R17 A12 A19 A58 A99
AUV, 1KM 63-110 215/45R17 A90 F24 V17 S01
e1*2007/46*0627*..; 63-110 225/45R17 A12
e1*2007/46*0492*08-..
- incl. Facelift 2017
VW Golf Sportsvan 63-85 205/50R17 A12 A19 A58 A99
AUV, 1KM 63-85 215/45R17 A90 F23 V17 S01
e1*2007/46*0627*..; 63-85 225/45R17 A12
e1*2007/46*0492*08-..
- incl. Facelift 2017
VW Jetta 77 - 155 205/50R17 A12 A19 A58 A99
16, 16H 77 - 155 215/45R17 A33 Sth S01
e1*2007/46*0539*..; 77 - 155 225/45R17 A12
e1*2007/46*0584*..
VW Jetta 66-147 205/50R17 A12 A19 A58
1KM 66-147 215/45R17 A99 Sth V17
e1*2001/116*0328*.. 66-147 225/45R17 S01
VW Sharan 66-150 225/45R17 T94 A12 A19 A99
7M S03
e1*93/81,95/54,
98/14,2001/116
*0023*..
VW Touran (I) 66-125 215/45R17 T87 T91 A12 A19 A58
1T A99 Npf S01
e1*2001/116*
0211*00-22;
e1*2007/46*
0357*00-01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55046517 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH

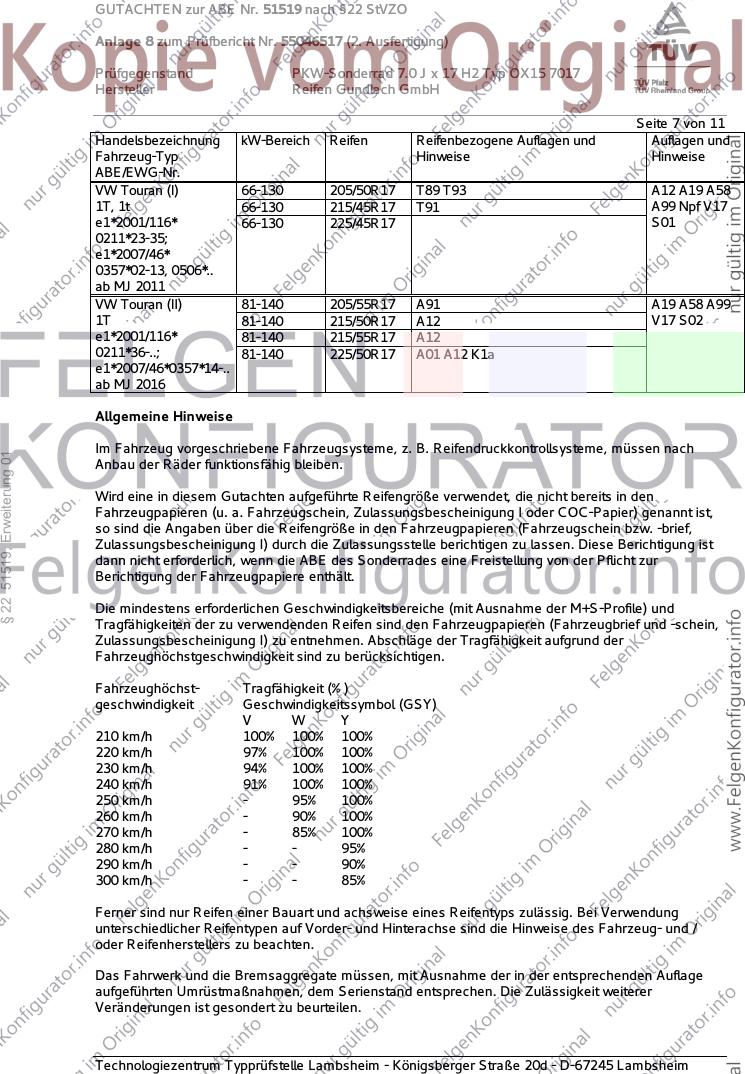

Seite 7 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Touran (I) 66-130 205/50R17 T89 T93 A12 A19 A58
1T, 1t 66-130 215/45R17 T91 A99 Npf V17
e1*2001/116* 66-130 225/45R17 S01
0211*23-35;
e1*2007/46*
0357*02-13, 0506*..
ab MJ 2011
VW Touran (II) 81-140 205/55R17 A91 A19 A58 A99
1T 81-140 215/50R17 A12 V17 S02
e1*2001/116* 81-140 215/55R17 A12
0211*36-..; 81-140 225/50R17 A01 A12 K1a
e1*2007/46*0357*14-..
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
§ 22 51519, Erweiterung 01
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55046517 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH

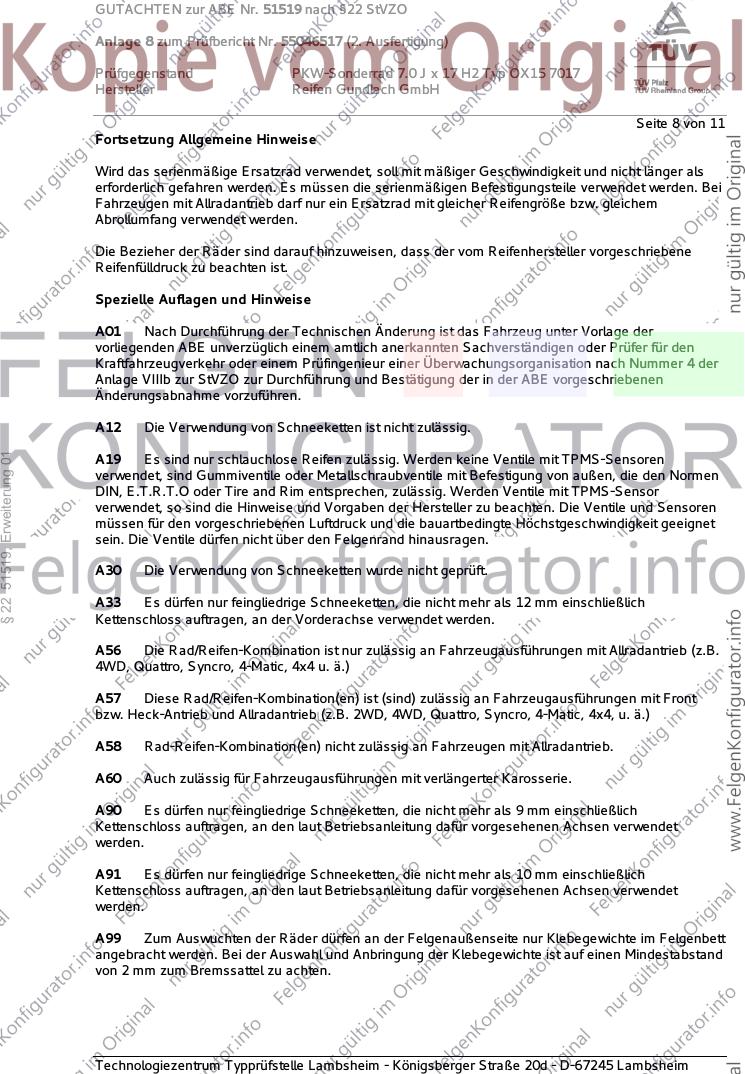

Seite 8 von 11
Fortsetzung Allgemeine Hinweise
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
§ 22 51519, Erweiterung 01
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55046517 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 9 von 11
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
§ 22 51519, Erweiterung 01
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55046517 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 10 von 11
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN)
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
§ 22 51519, Erweiterung 01
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55046517 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH

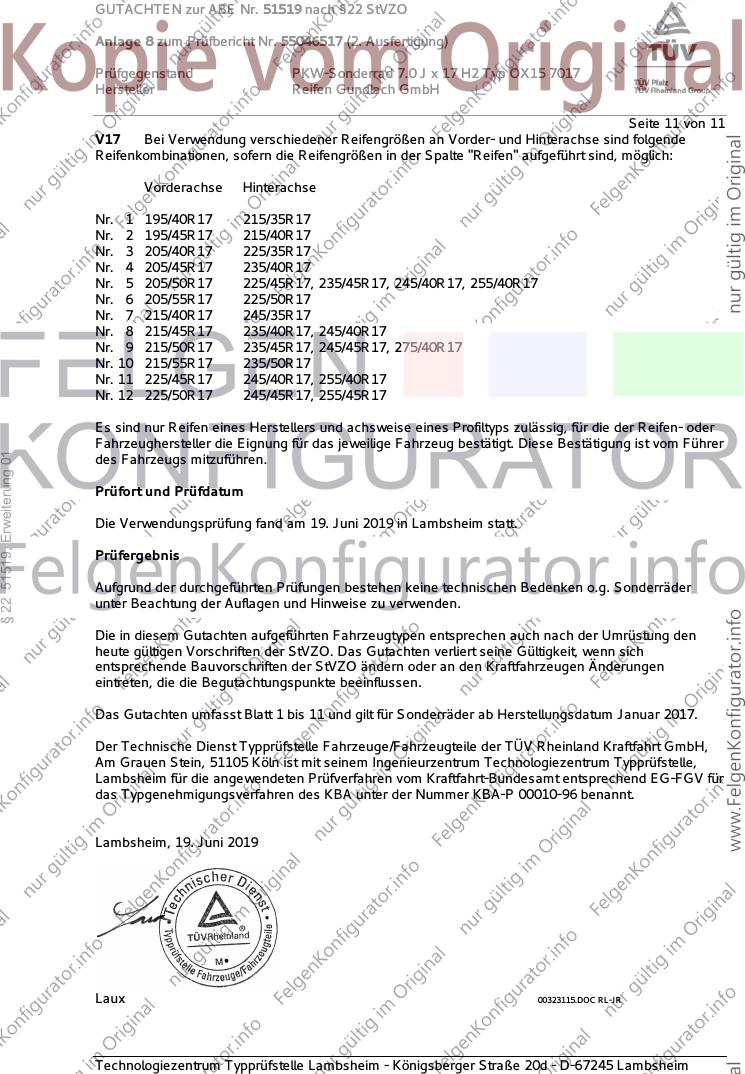

Seite 11 von 11
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
§ 22 51519, Erweiterung 01
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 19. Juni 2019 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Januar 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 19. Juni 2019
Laux 00323115.DOC RL-JR
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
