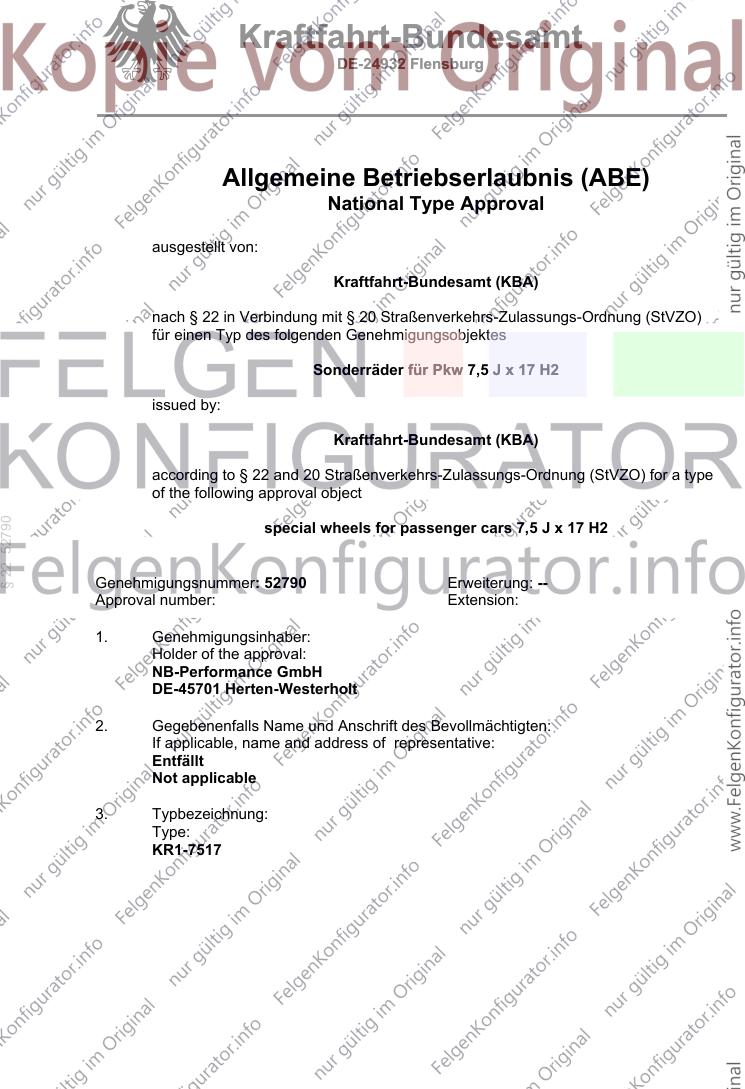

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7,5 J x 17 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 52790
special wheels for passenger cars 7,5 J x 17 H2
Genehmigungsnummer: 52790 Erweiterung: --
Approval number: Extension:
1. Genehmigungsinhaber:
Holder of the approval:
NB-Performance GmbH
DE-45701 Herten-Westerholt
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
KR1-7517
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 52790 Erweiterung: --
Approval number: Extension:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 52790
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
21.09.2019
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55043019 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 52790 Erweiterung: --
Approval number: Extension:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 16 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 52790
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erteilt
Approval is granted

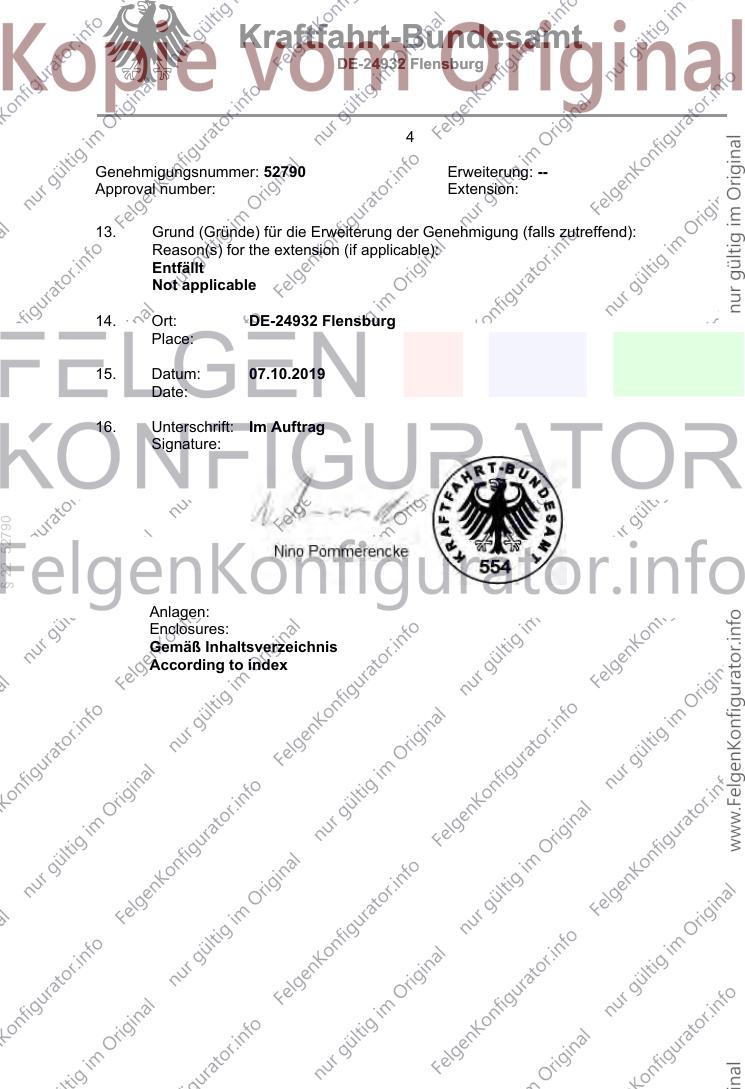

Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 52790 Erweiterung: --
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Entfällt
Not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 07.10.2019
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 52790
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
GUTACHTEN zur ABE Nr. 52790 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55043019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ KR1-7517
Hersteller NB Performance GmbH
Seite 1 von 22
Auftraggeber NB Performance GmbH
Kurze Straße 19
45701 Herten-Westerholt
Prüfgegenstand PKW-Sonderrad
Modell KR1
Typ KR1-7517
Radgröße 7,5JX17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
D3 KR1-7517 D3 / FZ60 Ø66,6-57,1 5/112/57,1 45 750 2300
Kennzeichnungen
KBA-Nummer 52790
Herstellerzeichen NB Performance
Radtyp und Ausführung KR1-7517 (s.o.)
Radgröße 7,5JX17H2
§ 22 52790
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 140 33
S02 Schraube M14x1,5 Kegel 60° 170 35
S03 Schraube M14x1,5 Kegel 60° 120 30
S04 Schraube M14x1,5 Kegel 60° 140 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52790 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55043019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ KR1-7517
Hersteller NB Performance GmbH
Seite 2 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 205/50R17 A90 A14 A22 A57
8V 77-140 215/45R17 A33 Cbo F24 Lim
e1*2007/46*0607*.. 77-140 225/45R17 A90 S03
- Limousine / Cabrio 77-140 235/45R17 A12
- incl. Facelift 2016
Audi A3 Cabriolet 75-147 205/50R17 A01 A30 K1a K56 R37 A14 A22 A58
8P 75-147 215/45R17 A13 R37 T87 T88 Cbo V17 S03
e1*2001/116*0456*.. 75-147 225/45R17 A01 A30 K1a K56
75-147 235/45R17 A01 A12 K1c K56
Audi A3 Sportback 110 205/50R17 A12 A14 A22
e-tron 110 215/45R17 A58 F24 Flh
8V 110 225/45R17 V00 V17 S03
e1*2007/46*0607*..
- incl. Facelift 2016
Audi A3, -/Sportback 184-195 205/50R17 A01 A30 K1a K56 M+S A14 A22 B03
8P, 8PA 184-195 215/45R17 A13 M+S T88 T91 Flh S03
e1*2001/116*0217*.., 184-195 225/45R17 A01 A30 K1a K56
e1*2001/116*0418*.. 184-195 235/45R17 A01 A12 K1c K56
Audi A3, -/Sportback 66-147 205/50R17 A01 A30 K1a K56 R37 A14 A22 Flh
§ 22 52790
8P, 8PA, 8PB 66-147 215/45R17 A13 R37 T87 T88 V17 S03
e1*2001/116*0217*..; 66-147 225/45R17 A01 A30 K1a K56
e1*2001/116*0241*..; 66-147 235/45R17 A01 A12 K1c K56
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 205/50R17 A12 A14 A22
8V 77-140 215/45R17 A57 F24 Flh
e1*2007/46*0607*.. 77-140 225/45R17 V00 V17 S03
- incl. Facelift 2016 77-140 235/45R17 A01 K1a K2b K3a K6g K8h
Audi A4 74-140 205/50R17 R37 T89 T93 A12 A14 A22
8E 74-162 205/50R17 M+S T89 T93 Car Lim V17
e1*98/14*0151*.., 74-162 215/45R17 R37 T87 T88 T91 W20 S03
e1*2001/116*0151*.. 74-162 225/45R17 R37 T90 T91
74-162 235/45R17
Audi A4 162 205/50R17 M+S T89 T93 A12 A14 A22
QB6 162 215/45R17 R37 T88 T91 Car Cbo Lim
e1*2001/116*0243*.. 162 225/45R17 T90 T91 V17 W20 S03
162 235/45R17
Audi A4 Cabriolet 96-147 205/50R17 R37 T89 T93 A12 A14 A22
8H 96-162 205/50R17 M+S T89 T93 Cbo V17 W20
e1*98/14*0177*.., 96-162 215/45R17 R37 T88 T91 S03
e1*2001/116*0177*.. 96-162 225/45R17 T90 T91 T93
96-162 235/45R17
Audi A4 S4 253 215/50R17 M+S R09 T93 T95 A12 A14 A22
8E,8H,QB6 253 225/45R17 M+S T91 T93 Car Cbo Lim
e1*98/14,2001/116* S03
0151,0177,0243*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52790 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55043019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ KR1-7517
Hersteller NB Performance GmbH
Seite 3 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 162 205/50R17 M+S T89 T93 A12 A14 A22
4B 81-142 205/50R17 T89 T93 Au9 Car Lim
e1*96/27, 98/14, 81-162 215/45R17 T87 T88 T91 V17 X27 S03
2001/116*0051*.. 81-162 225/45R17 R35 T90 T91 T93
81-162 235/45R17
Audi A6 -/Avant 89-257 225/50R17 T93 A12 A14 A22
4F, 4F1 89-257 235/45R17 T93 Car Lim NBF
e1*2001/116*0254*.., 89-257 245/45R17 V17 X27 S03
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi Q2 85, 110 205/55R17 A12 A14 A22
GA 85, 110 205/60R17 A58 V17 S04
e1*2007/46*1552*.. 85, 110 215/55R17
- Frontantrieb 85, 110 225/50R17 A01 K1a
85, 110 225/55R17 A01 K1a
85, 110 235/50R17 A01 K2b R03
85, 110 245/45R17 A01 K2b R03
85, 110 245/50R17 A01 K2b R03
Audi Q2 85, 110 205/55R17 A12 A14 A22
GA 85, 110 205/60R17 A58 KMV
§ 22 52790
e1*2007/46*1552*.. 85, 110 215/55R17 R92
- Frontantrieb 85, 110 225/50R17 V17 S04
- mit Zusatz- 85, 110 225/55R17
Verbreiterungen 85, 110 235/50R17 A01 R03
85, 110 245/45R17 R03
85, 110 245/50R17 A01 K2b R03
Audi Q2 Quattro 110, 140 205/55R17 A12 A14 A22
GA 110, 140 205/60R17 A56 S04
e1*2007/46*1552*01-.. 110, 140 215/55R17
110, 140 225/50R17 A01 K1a
110, 140 225/55R17 A01 K1a
110, 140 245/45R17 A01 K1a K2b
Audi Q2 Quattro 110, 140 205/55R17 A12 A14 A22
GA 110, 140 205/60R17 A56 KMV
e1*2007/46*1552*01-.. 110, 140 215/55R17 R92
- mit Zusatz- 110, 140 225/50R17 S04
Verbreiterungen 110, 140 225/55R17
110, 140 245/45R17
Audi Q3 (I) 88-162 215/55R17 A12 A14 A22
8U, 8U1 88-162 215/60R17 A57 S01
e1*2007/46*0591*..; 88-162 225/50R17
e13*2007/46*1163*.. 88-162 225/55R17
Audi Q3 (I) 88-162 215/55R17 A12 A14 A22
8U, 8U1 88-162 215/60R17 A57 KMV S01
e1*2007/46*0591*..; 88-162 225/50R17
e13*2007/46*1163*.. 88-162 225/55R17
- mit Radhaus-
Verbreiterungen
Audi Q3 (II) 110-169 215/65R17 A12 A14 A22
F3 110-169 225/60R17 A57 S01
e1*2007/46*1900*.. 110-169 225/65R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

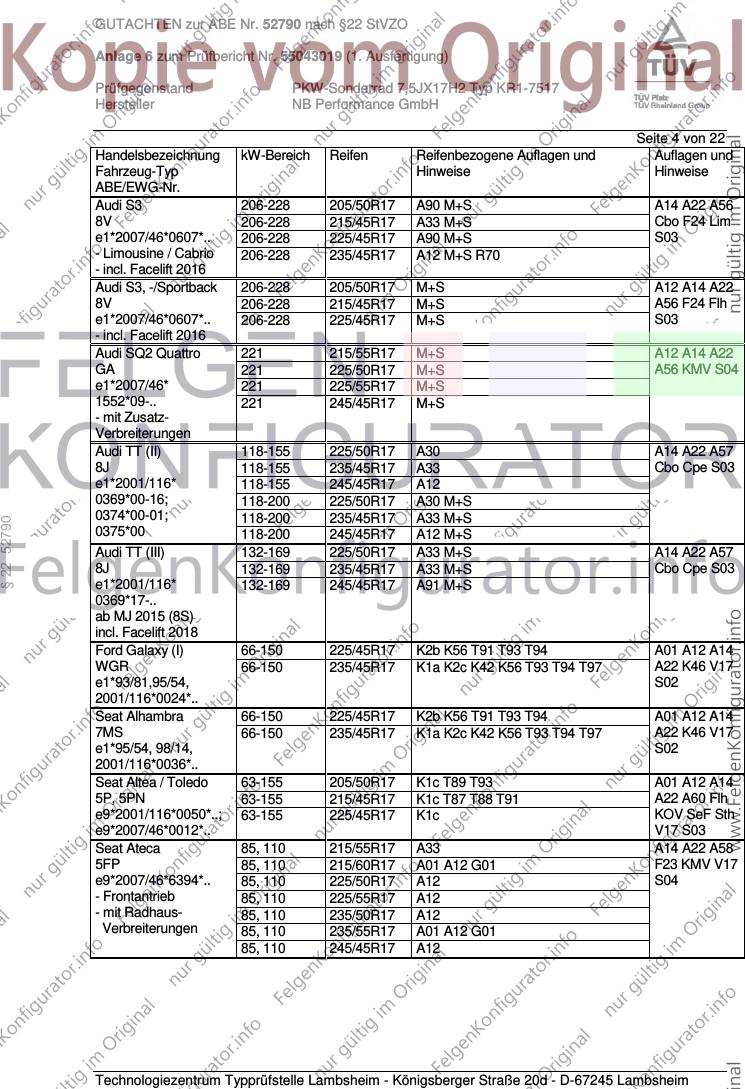

GUTACHTEN zur ABE Nr. 52790 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55043019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ KR1-7517
Hersteller NB Performance GmbH
Seite 4 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S3 206-228 205/50R17 A90 M+S A14 A22 A56
8V 206-228 215/45R17 A33 M+S Cbo F24 Lim
e1*2007/46*0607*.. 206-228 225/45R17 A90 M+S S03
- Limousine / Cabrio 206-228 235/45R17 A12 M+S R70
- incl. Facelift 2016
Audi S3, -/Sportback 206-228 205/50R17 M+S A12 A14 A22
8V 206-228 215/45R17 M+S A56 F24 Flh
e1*2007/46*0607*.. 206-228 225/45R17 M+S S03
- incl. Facelift 2016
Audi SQ2 Quattro 221 215/55R17 M+S A12 A14 A22
GA 221 225/50R17 M+S A56 KMV S04
e1*2007/46* 221 225/55R17 M+S
1552*09-.. 221 245/45R17 M+S
- mit Zusatz-
Verbreiterungen
Audi TT (II) 118-155 225/50R17 A30 A14 A22 A57
8J 118-155 235/45R17 A33 Cbo Cpe S03
e1*2001/116* 118-155 245/45R17 A12
0369*00-16; 118-200 225/50R17 A30 M+S
0374*00-01; 118-200 235/45R17 A33 M+S
§ 22 52790
0375*00 118-200 245/45R17 A12 M+S
Audi TT (III) 132-169 225/50R17 A33 M+S A14 A22 A57
8J 132-169 235/45R17 A33 M+S Cbo Cpe S03
e1*2001/116* 132-169 245/45R17 A91 M+S
0369*17-..
ab MJ 2015 (8S)
incl. Facelift 2018
Ford Galaxy (I) 66-150 225/45R17 K2b K56 T91 T93 T94 A01 A12 A14
WGR 66-150 235/45R17 K1a K2c K42 K56 T93 T94 T97 A22 K46 V17
e1*93/81,95/54, S02
2001/116*0024*..
Seat Alhambra 66-150 225/45R17 K2b K56 T91 T93 T94 A01 A12 A14
7MS 66-150 235/45R17 K1a K2c K42 K56 T93 T94 T97 A22 K46 V17
e1*95/54, 98/14, S02
2001/116*0036*..
Seat Altea / Toledo 63-155 205/50R17 K1c T89 T93 A01 A12 A14
5P, 5PN 63-155 215/45R17 K1c T87 T88 T91 A22 A60 Flh
e9*2001/116*0050*..; 63-155 225/45R17 K1c KOV SeF Sth
e9*2007/46*0012*.. V17 S03
Seat Ateca 85, 110 215/55R17 A33 A14 A22 A58
5FP 85, 110 215/60R17 A01 A12 G01 F23 KMV V17
e9*2007/46*6394*.. 85, 110 225/50R17 A12 S04
- Frontantrieb 85, 110 225/55R17 A12
- mit Radhaus- 85, 110 235/50R17 A12
Verbreiterungen 85, 110 235/55R17 A01 A12 G01
85, 110 245/45R17 A12

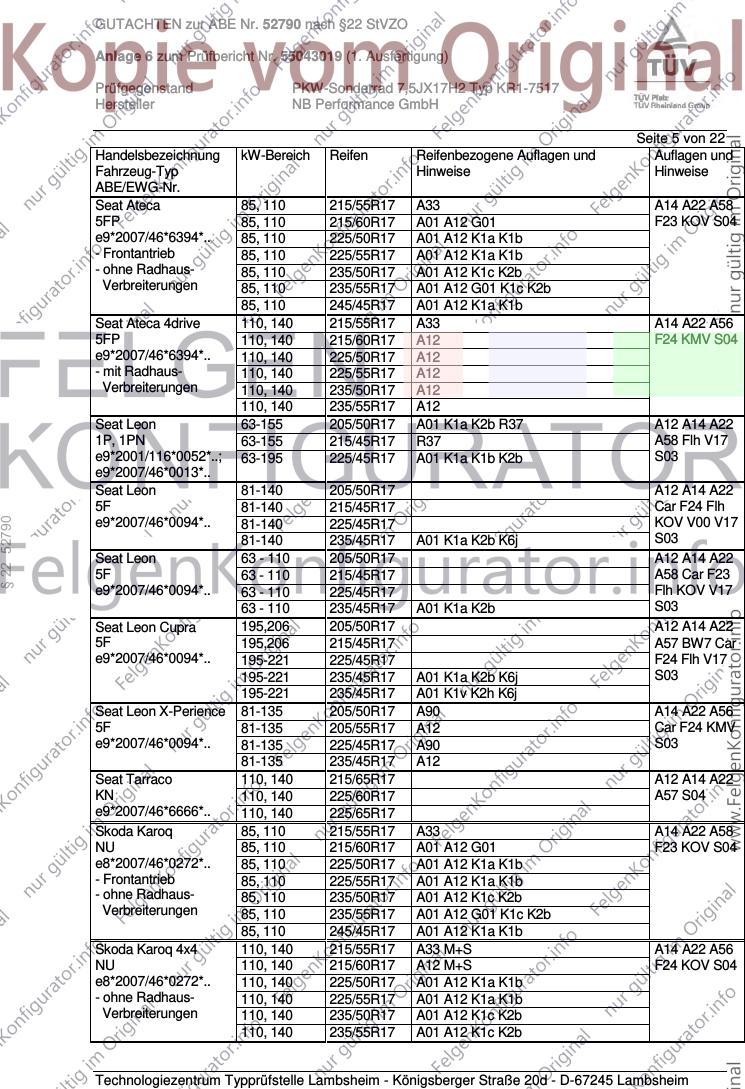

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52790 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55043019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ KR1-7517
Hersteller NB Performance GmbH
Seite 5 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Ateca 85, 110 215/55R17 A33 A14 A22 A58
5FP 85, 110 215/60R17 A01 A12 G01 F23 KOV S04
e9*2007/46*6394*.. 85, 110 225/50R17 A01 A12 K1a K1b
- Frontantrieb 85, 110 225/55R17 A01 A12 K1a K1b
- ohne Radhaus- 85, 110 235/50R17 A01 A12 K1c K2b
Verbreiterungen 85, 110 235/55R17 A01 A12 G01 K1c K2b
85, 110 245/45R17 A01 A12 K1a K1b
Seat Ateca 4drive 110, 140 215/55R17 A33 A14 A22 A56
5FP 110, 140 215/60R17 A12 F24 KMV S04
e9*2007/46*6394*.. 110, 140 225/50R17 A12
- mit Radhaus- 110, 140 225/55R17 A12
Verbreiterungen 110, 140 235/50R17 A12
110, 140 235/55R17 A12
Seat Leon 63-155 205/50R17 A01 K1a K2b R37 A12 A14 A22
1P, 1PN 63-155 215/45R17 R37 A58 Flh V17
e9*2001/116*0052*..; 63-195 225/45R17 A01 K1a K1b K2b S03
e9*2007/46*0013*..
Seat Leon 81-140 205/50R17 A12 A14 A22
5F 81-140 215/45R17 Car F24 Flh
e9*2007/46*0094*.. KOV V00 V17
§ 22 52790
81-140 225/45R17
81-140 235/45R17 A01 K1a K2b K6j S03
Seat Leon 63 - 110 205/50R17 A12 A14 A22
5F 63 - 110 215/45R17 A58 Car F23
e9*2007/46*0094*.. 63 - 110 225/45R17 Flh KOV V17
63 - 110 235/45R17 A01 K1a K2b S03
Seat Leon Cupra 195,206 205/50R17 A12 A14 A22
5F 195,206 215/45R17 A57 BW7 Car
e9*2007/46*0094*.. 195-221 225/45R17 F24 Flh V17
195-221 235/45R17 A01 K1a K2b K6j S03
195-221 235/45R17 A01 K1v K2h K6j
Seat Leon X-Perience 81-135 205/50R17 A90 A14 A22 A56
5F 81-135 205/55R17 A12 Car F24 KMV
e9*2007/46*0094*.. 81-135 225/45R17 A90 S03
81-135 235/45R17 A12
Seat Tarraco 110, 140 215/65R17 A12 A14 A22
KN 110, 140 225/60R17 A57 S04
e9*2007/46*6666*.. 110, 140 225/65R17
Skoda Karoq 85, 110 215/55R17 A33 A14 A22 A58
NU 85, 110 215/60R17 A01 A12 G01 F23 KOV S04
e8*2007/46*0272*.. 85, 110 225/50R17 A01 A12 K1a K1b
- Frontantrieb 85, 110 225/55R17 A01 A12 K1a K1b
- ohne Radhaus- 85, 110 235/50R17 A01 A12 K1c K2b
Verbreiterungen 85, 110 235/55R17 A01 A12 G01 K1c K2b
85, 110 245/45R17 A01 A12 K1a K1b
Skoda Karoq 4x4 110, 140 215/55R17 A33 M+S A14 A22 A56
NU 110, 140 215/60R17 A12 M+S F24 KOV S04
e8*2007/46*0272*.. 110, 140 225/50R17 A01 A12 K1a K1b
- ohne Radhaus- 110, 140 225/55R17 A01 A12 K1a K1b
Verbreiterungen 110, 140 235/50R17 A01 A12 K1c K2b
110, 140 235/55R17 A01 A12 K1c K2b

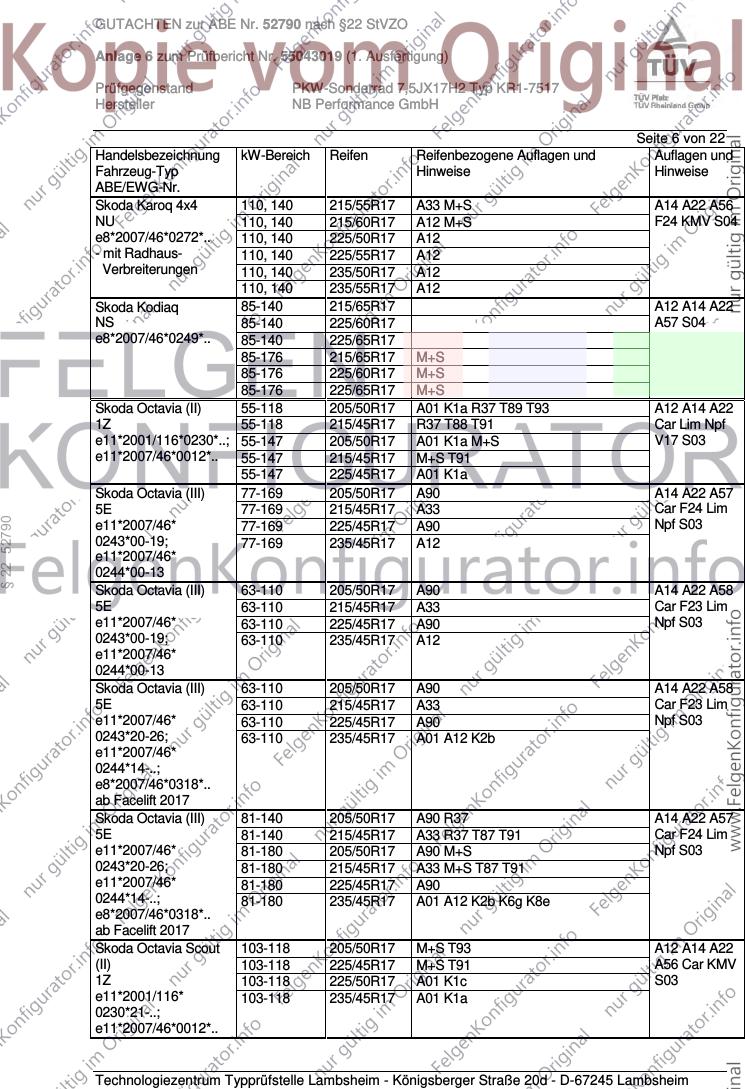

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52790 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55043019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ KR1-7517
Hersteller NB Performance GmbH
Seite 6 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Karoq 4x4 110, 140 215/55R17 A33 M+S A14 A22 A56
NU 110, 140 215/60R17 A12 M+S F24 KMV S04
e8*2007/46*0272*.. 110, 140 225/50R17 A12
- mit Radhaus- 110, 140 225/55R17 A12
Verbreiterungen 110, 140 235/50R17 A12
110, 140 235/55R17 A12
Skoda Kodiaq 85-140 215/65R17 A12 A14 A22
NS 85-140 225/60R17 A57 S04
e8*2007/46*0249*.. 85-140 225/65R17
85-176 215/65R17 M+S
85-176 225/60R17 M+S
85-176 225/65R17 M+S
Skoda Octavia (II) 55-118 205/50R17 A01 K1a R37 T89 T93 A12 A14 A22
1Z 55-118 215/45R17 R37 T88 T91 Car Lim Npf
e11*2001/116*0230*..; 55-147 205/50R17 A01 K1a M+S V17 S03
e11*2007/46*0012*.. 55-147 215/45R17 M+S T91
55-147 225/45R17 A01 K1a
Skoda Octavia (III) 77-169 205/50R17 A90 A14 A22 A57
5E 77-169 215/45R17 A33 Car F24 Lim
§ 22 52790
e11*2007/46* 77-169 225/45R17 A90 Npf S03
0243*00-19; 77-169 235/45R17 A12
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 205/50R17 A90 A14 A22 A58
5E 63-110 215/45R17 A33 Car F23 Lim
e11*2007/46* 63-110 225/45R17 A90 Npf S03
0243*00-19; 63-110 235/45R17 A12
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 205/50R17 A90 A14 A22 A58
5E 63-110 215/45R17 A33 Car F23 Lim
e11*2007/46* 63-110 225/45R17 A90 Npf S03
0243*20-26; 63-110 235/45R17 A01 A12 K2b
e11*2007/46*
0244*14-..;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (III) 81-140 205/50R17 A90 R37 A14 A22 A57
5E 81-140 215/45R17 A33 R37 T87 T91 Car F24 Lim
e11*2007/46* 81-180 205/50R17 A90 M+S Npf S03
0243*20-26; 81-180 215/45R17 A33 M+S T87 T91
e11*2007/46* 81-180 225/45R17 A90
0244*14-..; 81-180 235/45R17 A01 A12 K2b K6g K8e
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia Scout 103-118 205/50R17 M+S T93 A12 A14 A22
(II) 103-118 225/45R17 M+S T91 A56 Car KMV
1Z 103-118 225/50R17 A01 K1c S03
e11*2001/116* 103-118 235/45R17 A01 K1a
0230*21-..;
e11*2007/46*0012*..

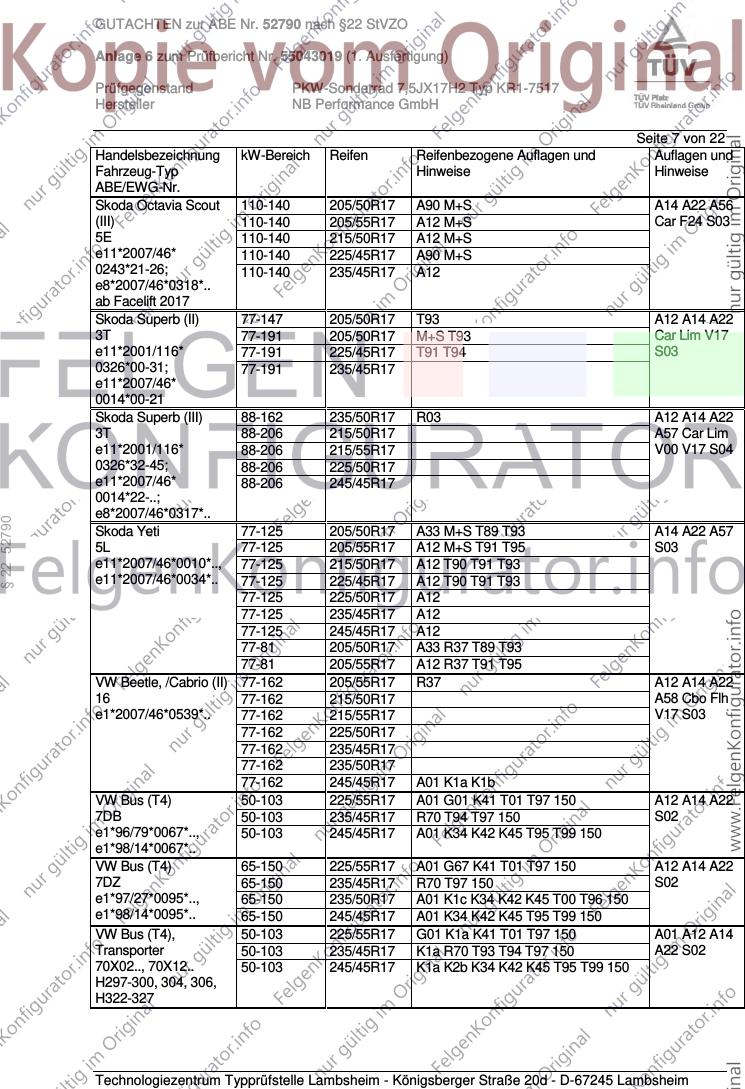

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52790 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55043019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ KR1-7517
Hersteller NB Performance GmbH
Seite 7 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia Scout 110-140 205/50R17 A90 M+S A14 A22 A56
(III) 110-140 205/55R17 A12 M+S Car F24 S03
5E 110-140 215/50R17 A12 M+S
e11*2007/46* 110-140 225/45R17 A90 M+S
0243*21-26; 110-140 235/45R17 A12
e8*2007/46*0318*..
ab Facelift 2017
Skoda Superb (II) 77-147 205/50R17 T93 A12 A14 A22
3T 77-191 205/50R17 M+S T93 Car Lim V17
e11*2001/116* 77-191 225/45R17 T91 T94 S03
0326*00-31; 77-191 235/45R17
e11*2007/46*
0014*00-21
Skoda Superb (III) 88-162 235/50R17 R03 A12 A14 A22
3T 88-206 215/50R17 A57 Car Lim
e11*2001/116* 88-206 215/55R17 V00 V17 S04
0326*32-45; 88-206 225/50R17
e11*2007/46* 88-206 245/45R17
0014*22-..;
e8*2007/46*0317*..
§ 22 52790
Skoda Yeti 77-125 205/50R17 A33 M+S T89 T93 A14 A22 A57
5L 77-125 205/55R17 A12 M+S T91 T95 S03
e11*2007/46*0010*.., 77-125 215/50R17 A12 T90 T91 T93
e11*2007/46*0034*.. 77-125 225/45R17 A12 T90 T91 T93
77-125 225/50R17 A12
77-125 235/45R17 A12
77-125 245/45R17 A12
77-81 205/50R17 A33 R37 T89 T93
77-81 205/55R17 A12 R37 T91 T95
VW Beetle, /Cabrio (II) 77-162 205/55R17 R37 A12 A14 A22
16 77-162 215/50R17 A58 Cbo Flh
e1*2007/46*0539*.. 77-162 215/55R17 V17 S03
77-162 225/50R17
77-162 235/45R17
77-162 235/50R17
77-162 245/45R17 A01 K1a K1b
VW Bus (T4) 50-103 225/55R17 A01 G01 K41 T01 T97 150 A12 A14 A22
7DB 50-103 235/45R17 R70 T94 T97 150 S02
e1*96/79*0067*.., 50-103 245/45R17 A01 K34 K42 K45 T95 T99 150
e1*98/14*0067*..
VW Bus (T4) 65-150 225/55R17 A01 G67 K41 T01 T97 150 A12 A14 A22
7DZ 65-150 235/45R17 R70 T97 150 S02
e1*97/27*0095*.., 65-150 235/50R17 A01 K1c K34 K42 K45 T00 T96 150
e1*98/14*0095*.. 65-150 245/45R17 A01 K34 K42 K45 T95 T99 150
VW Bus (T4), 50-103 225/55R17 G01 K1a K41 T01 T97 150 A01 A12 A14
Transporter 50-103 235/45R17 K1a R70 T93 T94 T97 150 A22 S02
70X02.., 70X12.. 50-103 245/45R17 K1a K2b K34 K42 K45 T95 T99 150
H297-300, 304, 306,
H322-327
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52790 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55043019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ KR1-7517
Hersteller NB Performance GmbH
Seite 8 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Bus (T4), 50-103 225/55R17 A01 G01 K41 T01 T97 150 A12 A14 A22
Transporter 50-103 235/45R17 R70 T97 150 S02
7DW, 7DWA 50-103 245/45R17 A01 K34 K42 K45 T99 150
e1*96/79, 98/14*
0066,0120*..
VW Caddy (III) 51-125 205/50R17 K1c K2b T89 T93 A01 A12 A14
2K, 2KN 51-125 215/45R17 K1a K2b T87 T91 A22 A57 A59
e1*2001/116* 51-125 225/45R17 K1c K2b T91 T94 V00 V17 S03
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (III) Maxi 62-125 205/50R17 K1c K2b T89 T93 A01 A12 A14
2K, 2KN 62-125 215/45R17 K1a T87 T91 A22 A57 A67
e1*2001/116* 62-125 225/45R17 K1c K2b T91 T94 V00 V17 S03
0252*00-41;
e1*2007/46*
0217*00-19;
L320
§ 22 52790
- incl. MJ 2011
VW Caddy (IV) Maxi 55-110 205/50R17 A01 K1a T93 A12 A14 A22
2K, 2KN 55-110 215/45R17 T91 A57 A67 V00
e1*2001/116* 55-110 225/45R17 A01 K1a K2b T91 T94 V17 S03
0252*42-..;
e1*2007/46*
0217*20-..
ab MJ 2016
VW Cross Touran (I) 75-130 205/50R17 M+S T89 T93 A12 A14 A22
1T, 1t 75-130 225/45R17 M+S KMV V17 S03
e1*2001/116*
0211*00-35;
e1*2007/46*
0357*00-13; 0506*..
- incl. Facelift 2011
VW E-Golf (VII) 85, 100 205/50R17 A12 A14 A22
AU 85, 100 215/45R17 A58 F24 V17
e1*2007/46*0623*10-.. 85, 100 225/45R17 S03
- incl. Facelift 2017 85, 100 235/45R17 A01 K1a K2b K3c
VW E-Golf (VII) 85, 100 205/50R17 A12 A14 A22
AU 85, 100 215/45R17 A58 F23 V17
e1*2007/46*0623*10-.. 85, 100 225/45R17 S03
- incl. Facelift 2017 85, 100 235/45R17 A01 K1a K2b K3c
VW EOS 85-184 205/50R17 R37 A12 A14 A22
1F 85-184 215/45R17 R37 T87 T88 A58 Cbo V17
e1*2001/116*0349*.. 85-184 215/50R17 S03
- incl. Facelift 2011 85-184 225/45R17
85-191 205/50R17 M+S
85-191 215/45R17 M+S T87 T88
85-191 215/50R17 M+S
85-191 225/45R17 M+S
85-191 235/45R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52790 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55043019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ KR1-7517
Hersteller NB Performance GmbH
Seite 9 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (V) 55-169 205/50R17 K1c R37 A01 A12 A14
1K 55-169 215/45R17 K1c R37 T87 T88 A22 V17 S03
e1*2001/116* 55-184 205/50R17 K1c M+S
0242*00-24 55-184 215/45R17 K1c M+S T87 T88
55-184 225/45R17 K1c
VW Golf (V) Variant 59-147 205/50R17 K1a K2b K45 K56 A01 A12 A14
1KM 59-147 215/45R17 K1a K2b K56 A22 A58 Car
e1*2001/116* 59-147 225/45R17 K1a K1b K2b K56 V17 S03
0328*00-14
VW Golf (VI) 59-173 205/50R17 A01 K1a K2b A12 A14 A22
1K 59-173 215/45R17 T87 T91 V17 S03
e1*2001/116 59-173 225/45R17 A01 K1a K2b
*0242*25-..; 59-173 235/45R17 A01 K1c K2b K3a K6g K8d
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) R 188-199 205/50R17 A12 A14 A22
1K 188-199 215/45R17 T87 T88 V17 S03
e1*2001/116 188-199 225/45R17
*0242*33-.. 188-199 235/45R17 A01 K1c K2b K3a K6g K8d
- Fließheck/Cabrio
§ 22 52790
VW Golf (VI) Variant 59-118 205/50R17 A01 K1a K2b K6g A12 A14 A22
1KM 59-118 215/45R17 T87 T88 Car V17 S03
e1*2001/116*0328*..; 59-118 225/45R17 A01 K1a K2b K6g
e1*2007/46* 59-118 235/45R17 A01 K1c K2b K3a K6h K8d
0492*00-05
VW Golf (VII) /-Variant 63-110 205/50R17 A12 A14 A22
AU, AUV, 1K, 1KM 63-110 215/45R17 A58 Car F23
e1*2007/46*0623*..; 63-110 225/45R17 Flh KOV NoE
e1*2007/46*0627*..; 63-110 235/45R17 A01 K1a K2b K3c V17 S03
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63-169 205/50R17 A12 A14 A22
AU, AUV, 1K, 1KM 63-169 215/45R17 A57 Car F24
e1*2007/46*0623*..; 63-180 225/45R17 Flh KOV NoE
e1*2007/46*0627*..; 63-180 235/45R17 A01 K1a K2b K3c V00 V17 S03
e1*2007/46* 63-213 205/50R17 M+S
0490*05-..; 63-213 215/45R17 M+S
e1*2007/46*0492*06-.. 63-213 225/45R17 M+S
- incl. Facelift 2017
VW Golf (VII) Alltrack 81-135 205/50R17 A91 A14 A22 A56
AUV 81-135 205/55R17 A12 Car F24 KMV
e1*2007/46*0627*.. 81-135 225/45R17 A90 S03
- incl. Facelift 2017
VW Golf (VII) GTE 110 205/50R17 A12 A14 A22
Hybrid 110 215/45R17 A58 F24 V17
AU 110 225/45R17 S03
e1*2007/46*0623*11-.. 110 235/45R17 A01 K1a K2b K3c
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52790 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55043019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ KR1-7517
Hersteller NB Performance GmbH

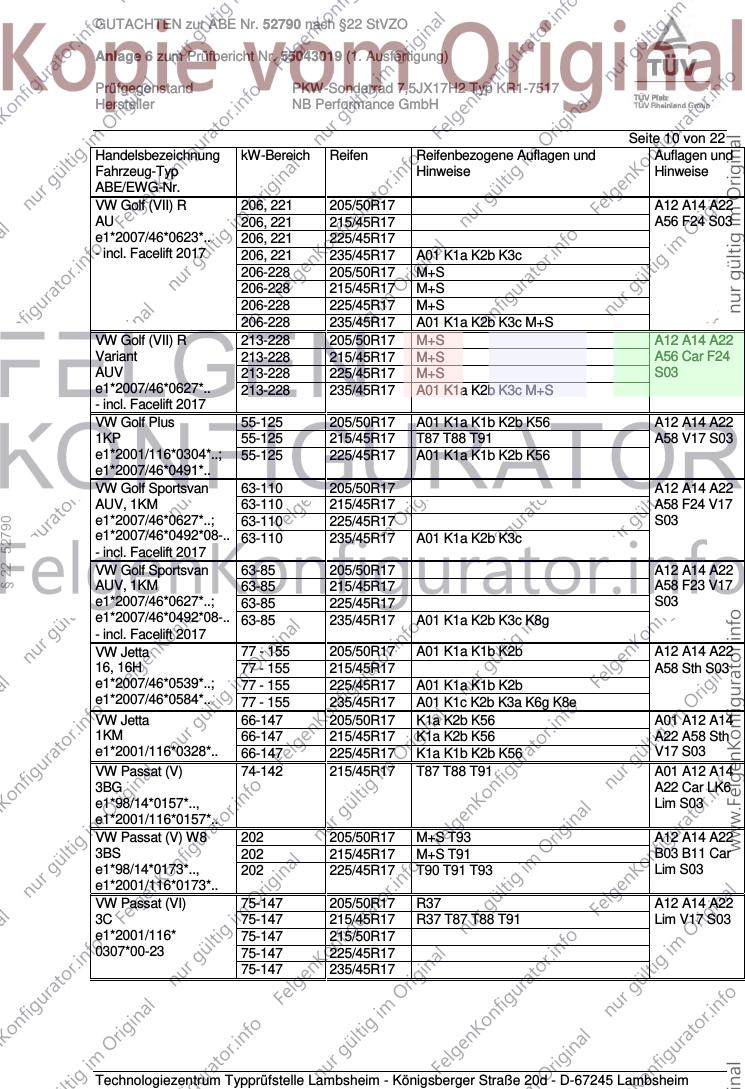

Seite 10 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) R 206, 221 205/50R17 A12 A14 A22
AU 206, 221 215/45R17 A56 F24 S03
e1*2007/46*0623*.. 206, 221 225/45R17
- incl. Facelift 2017 206, 221 235/45R17 A01 K1a K2b K3c
206-228 205/50R17 M+S
206-228 215/45R17 M+S
206-228 225/45R17 M+S
206-228 235/45R17 A01 K1a K2b K3c M+S
VW Golf (VII) R 213-228 205/50R17 M+S A12 A14 A22
Variant 213-228 215/45R17 M+S A56 Car F24
AUV 213-228 225/45R17 M+S S03
e1*2007/46*0627*.. 213-228 235/45R17 A01 K1a K2b K3c M+S
- incl. Facelift 2017
VW Golf Plus 55-125 205/50R17 A01 K1a K1b K2b K56 A12 A14 A22
1KP 55-125 215/45R17 T87 T88 T91 A58 V17 S03
e1*2001/116*0304*..; 55-125 225/45R17 A01 K1a K1b K2b K56
e1*2007/46*0491*..
VW Golf Sportsvan 63-110 205/50R17 A12 A14 A22
AUV, 1KM 63-110 215/45R17 A58 F24 V17
e1*2007/46*0627*..; 63-110 225/45R17 S03
§ 22 52790
e1*2007/46*0492*08-.. 63-110 235/45R17 A01 K1a K2b K3c
- incl. Facelift 2017
VW Golf Sportsvan 63-85 205/50R17 A12 A14 A22
AUV, 1KM 63-85 215/45R17 A58 F23 V17
e1*2007/46*0627*..; 63-85 225/45R17 S03
e1*2007/46*0492*08-.. 63-85 235/45R17 A01 K1a K2b K3c K8g
- incl. Facelift 2017
VW Jetta 77 - 155 205/50R17 A01 K1a K1b K2b A12 A14 A22
16, 16H 77 - 155 215/45R17 A58 Sth S03
e1*2007/46*0539*..; 77 - 155 225/45R17 A01 K1a K1b K2b
e1*2007/46*0584*.. 77 - 155 235/45R17 A01 K1c K2b K3a K6g K8e
VW Jetta 66-147 205/50R17 K1a K2b K56 A01 A12 A14
1KM 66-147 215/45R17 K1a K2b K56 A22 A58 Sth
e1*2001/116*0328*.. 66-147 225/45R17 K1a K1b K2b K56 V17 S03
VW Passat (V) 74-142 215/45R17 T87 T88 T91 A01 A12 A14
3BG A22 Car LK6
e1*98/14*0157*.., Lim S03
e1*2001/116*0157*..
VW Passat (V) W8 202 205/50R17 M+S T93 A12 A14 A22
3BS 202 215/45R17 M+S T91 B03 B11 Car
e1*98/14*0173*.., 202 225/45R17 T90 T91 T93 Lim S03
e1*2001/116*0173*..
VW Passat (VI) 75-147 205/50R17 R37 A12 A14 A22
3C 75-147 215/45R17 R37 T87 T88 T91 Lim V17 S03
e1*2001/116* 75-147 215/50R17
0307*00-23 75-147 225/45R17
75-147 235/45R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52790 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55043019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ KR1-7517
Hersteller NB Performance GmbH
Seite 11 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VI) 184 205/50R17 M+S A12 A14 A22
3C 184 215/45R17 M+S T87 T88 T91 Lim V17 S03
e1*2001/116* 184 215/50R17 M+S
0307*00-23 184 225/45R17 M+S
184 235/45R17
VW Passat (VI) 184 205/50R17 M+S T93 A12 A14 A22
Variant 184 215/45R17 M+S T91 Car S03
3C 184 215/50R17 M+S T91
e1*2001/116* 184 225/45R17 M+S T91
0307*00-23 184 235/45R17
VW Passat (VI) 75-147 205/50R17 R37 T89 T93 A12 A14 A22
Variant 75-147 215/45R17 R37 T87 T88 T91 Car V17 S03
3C 75-147 215/50R17 T90
e1*2001/116* 75-147 225/45R17 T90
0307*00-23 75-147 235/45R17
VW Passat (VII) 77-155 205/50R17 A90 T89 T93 A14 A22 Car
3C, 3c 77-155 215/45R17 A33 T87 T91 Lim V17 VoA
e1*2001/116* 77-155 215/50R17 A12 T91 T95 S03
§ 22 52790
0307*24-36; 77-155 225/45R17 A12 T91 T94
e1*2007/46* 77-155 235/45R17 A12
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat (VII) 77-155 205/50R17 A90 T89 T93 A14 A22 Car
3C, 3c 77-155 215/45R17 A33 T87 T91 KMV Lim V17
e1*2001/116* 77-155 215/50R17 A12 T91 T95 VoA S03
0307*24-36; 77-155 225/45R17 A12 T91 T94
e1*2007/46* 77-155 235/45R17 A12
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat (VIII) 88-140 235/50R17 R03 A12 A14 A22
3C 88-206 215/50R17 A57 Car Lim
e1*2001/116* 88-206 215/55R17 V00 V17 VoA
0307*37-.. 88-206 225/50R17 S04
- Limousine / Variant 88-206 245/45R17
ab MJ 2015 (B8/3G)
VW Phaeton 165-246 235/55R17 T97 150 A12 A14 A22
3D, 3d 165-246 245/50R17 150 B03 B46 BnK
e1*98/14*0189*..; Lim S03
e1*2001/116*0189*..;
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Sharan 66-150 225/45R17 K2b K56 T91 T93 T94 A01 A12 A14
7M 66-150 235/45R17 K1a K2c K42 K56 T93 T94 T97 A22 K46 V17
e1*93/81,95/54, S02
98/14,2001/116
*0023*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52790 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55043019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ KR1-7517
Hersteller NB Performance GmbH
Seite 12 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW T-ROC 85-140 205/55R17 A12 A14 A22
A1 85-140 205/60R17 A57 S04
e13*2007/46*1845*.. 85-140 215/50R17
85-140 215/55R17
VW Tiguan (I) 81-155 215/60R17 A12 A14 A22
5N 81-155 225/55R17 A57 KMV S04
e1*2001/116* 81-155 235/55R17
0450*00-23; 81-155 245/50R17
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 215/60R17 A12 A14 A22
5N 81-155 225/55R17 A57 S04
e1*2001/116* 81-155 235/55R17
0450*11-23; 81-155 245/50R17
e1*2007/46*
0487*02-14
- ab Facelift 2011
§ 22 52790
VW Tiguan (I) 81-155 215/60R17 A12 A14 A22
5N 81-155 225/55R17 A57 S04
e1*2001/116* 81-155 235/55R17
0450*00-10; 81-155 245/50R17 A01 K2b
e1*2007/46*
0487*00-01
VW Tiguan (II) 85-176 215/65R17 A12 A14 A22
5N 85-176 225/60R17 A57 KOV S04
e1*2001/116* 85-176 225/65R17
0450*24-..;
e1*2007/46*
0487*15-..
- ab Modell 2016
VW Tiguan (II) 110-176 215/65R17 A12 A14 A22
Allspace 110-176 225/60R17 A57 KOV S04
5N 110-176 225/65R17
e1*2001/116*
0450*31-..
VW Tiguan (II) 110-176 215/65R17 A12 A14 A22
Allspace R-Line 110-176 225/60R17 A57 KMV S04
5N 110-176 225/65R17
e1*2001/116*
0450*31-..
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52790 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55043019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ KR1-7517
Hersteller NB Performance GmbH
Seite 13 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (II) R-Line 85-176 215/65R17 A12 A14 A22
5N 85-176 225/60R17 A57 KMV S04
e1*2001/116* 85-176 225/65R17
0450*24-..;
e1*2007/46*
0487*15-..
- ab Modell 2016
- mit Radhaus-
Verbreiterungen
VW Touran (I) 66-125 205/50R17 K1a K2b T89 T93 A01 A12 A14
1T 66-125 215/45R17 K1a K2b T87 T91 A22 A58 Npf
e1*2001/116* 66-125 225/45R17 K1c K2b V17 S03
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran (I) 66-130 205/50R17 K2b T89 T93 A01 A12 A14
1T, 1t 66-130 215/45R17 K2b T91 A22 A58 Npf
e1*2001/116* 66-130 225/45R17 K2b V17 S03
0211*23-35;
e1*2007/46*
§ 22 52790
0357*02-13, 0506*..
ab MJ 2011
VW Touran (II) 81-140 205/55R17 K1a A01 A12 A14
1T 81-140 215/50R17 K1a K2b K6g A22 A58 V17
e1*2001/116* 81-140 215/55R17 K1a K2b K6g S04
0211*36-..; 81-140 225/50R17 K1c K2b K3c K6h
e1*2007/46*0357*14-.. 81-140 235/50R17 K1c K2b K3c K5b K6h K6i K8d
ab MJ 2016 81-140 245/45R17 K1c K2b K3c K6h
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52790 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55043019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ KR1-7517
Hersteller NB Performance GmbH

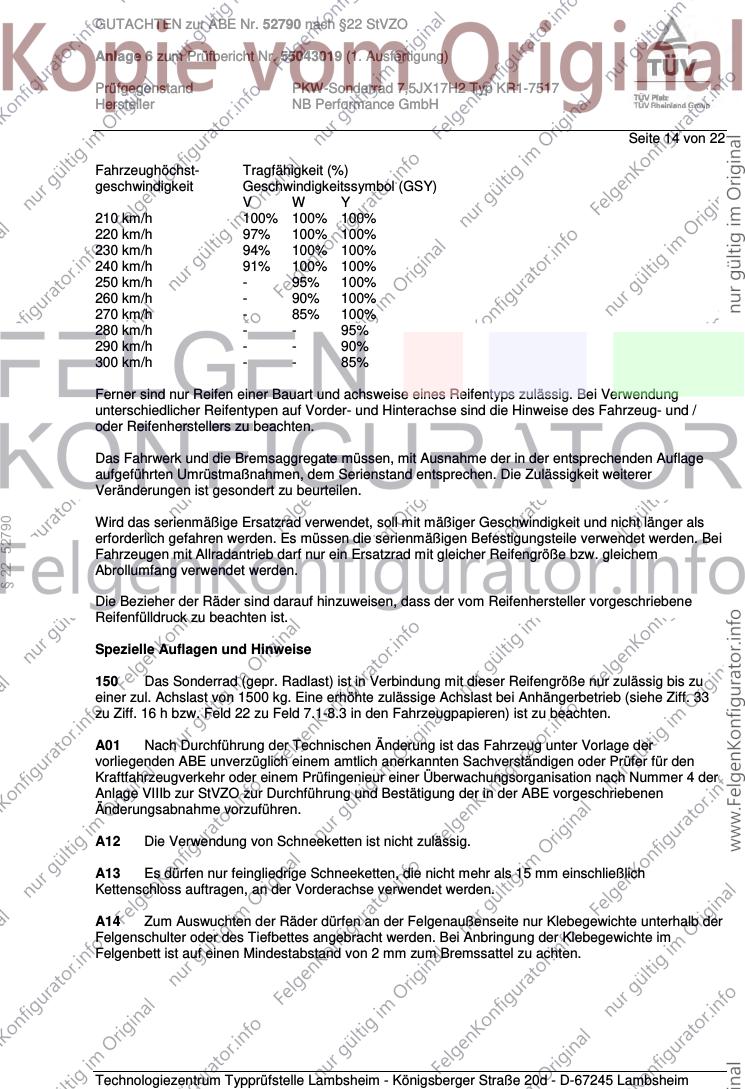

Seite 14 von 22
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
§ 22 52790
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52790 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55043019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ KR1-7517
Hersteller NB Performance GmbH
Seite 15 von 22
A22 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim
entsprechen, mit Befestigung von außen zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit bis 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind auch kurze Gummiventile, die den Normen DIN (33GS-11,3) ,
E.T.R.T.O (V2.03-6) oder Tire and Rim (TR 412) entsprechen, zulässig. Werden Ventile mit TPMS-
Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und
Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit
geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
§ 22 52790
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
B46 Aufgrund fehlender Freigängigkeit der Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremsscheibendurchmesser 324 mm an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52790 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55043019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ KR1-7517
Hersteller NB Performance GmbH
Seite 16 von 22
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
§ 22 52790
G67 Ist die Reifengröße 225/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52790 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55043019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ KR1-7517
Hersteller NB Performance GmbH
Seite 17 von 22
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
§ 22 52790
K3c
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52790 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55043019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ KR1-7517
Hersteller NB Performance GmbH
Seite 18 von 22
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
§ 22 52790
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52790 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55043019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ KR1-7517
Hersteller NB Performance GmbH
Seite 19 von 22
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN)
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
§ 22 52790
T00
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52790 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55043019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ KR1-7517
Hersteller NB Performance GmbH
Seite 20 von 22
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
§ 22 52790
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52790 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55043019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ KR1-7517
Hersteller NB Performance GmbH
Seite 21 von 22
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
§ 22 52790
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 21. September 2019 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52790 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55043019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ KR1-7517
Hersteller NB Performance GmbH
Seite 22 von 22
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 22 und gilt für Sonderräder ab Herstellungsdatum Mai 2019.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. September 2019
§ 22 52790
Tufan 00328874.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
