GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 1 von 13
Auftraggeber Superior Industries Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0131806
Prüfgegenstand PKW-Sonderrad
Modell LUGANO
Typ LU 757
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B7 LU 757 B7/Z16 Ø70-57,1 5/112/57,1 47 710 2100
Kennzeichnungen
KBA-Nummer 47420
Herstellerzeichen rial Germany
Radtyp und Ausführung LU 757 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment Schaftlänge Artikel-Nr.
Befestigungsmittel (Nm) (mm)
S01 Schraube M14x1,5 Kegel 60° 120 30 Multipack: 45
S02 Schraube M14x1,5 Kegel 60° 140 30 Multipack: 45
S03 Schraube M14x1,5 Kegel 60° 170 35 Multipack: 45A
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 205/50R17 A12 A19 A57 A99
8V 77-140 215/45R17 A90 Cbo F24 Lim
e1*2007/46*0607*.. 77-140 225/45R17 A12 S01
- Limousine / Cabrio 77-140 235/45R17 A12
- incl. Facelift 2016
Audi A3 Cabriolet 75-147 205/50R17 A01 A30 K1a K56 R37 A19 A58 A99
8P 75-147 215/45R17 A13 R37 T87 T88 Cbo V17 S01
e1*2001/116*0456*.. 75-147 225/45R17 A01 A30 K1a K56
75-147 235/45R17 A01 A12 K1c K56
Audi A3 Sportback 110 205/50R17 A12 A19 A58
e-tron 110 215/45R17 A99 F24 Flh
8V 110 225/45R17 V00 V17 S01
e1*2007/46*0607*..
- incl. Facelift 2016
Audi A3, -/Sportback 184-195 205/50R17 A01 A30 K1a K56 M+S A19 A99 B03
8P, 8PA 184-195 215/45R17 A13 M+S T88 T91 Flh S01
e1*2001/116*0217*.., 184-195 225/45R17 A01 A30 K1a K56
e1*2001/116*0418*.. 184-195 235/45R17 A01 A12 K1c K56
Audi A3, -/Sportback 66-147 205/50R17 A01 A30 K1a K56 R37 A19 A99 Flh
8P, 8PA, 8PB 66-147 215/45R17 A13 R37 T87 T88 V17 S01
e1*2001/116*0217*..; 66-147 225/45R17 A01 A30 K1a K56
e1*2001/116*0241*..; 66-147 235/45R17 A01 A12 K1c K56
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 205/50R17 A12 A19 A57
8V 77-140 215/45R17 A99 F24 Flh
e1*2007/46*0607*.. 77-140 225/45R17 V00 V17 S01
- incl. Facelift 2016 77-140 235/45R17
Audi A6 -/Avant 89-257 225/50R17 T93 A12 A19 A99
4F, 4F1 89-257 235/45R17 T93 Car Lim NBF
e1*2001/116*0254*.., 89-257 245/45R17 V17 X27 S01
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi S3 206-228 205/50R17 A12 M+S A19 A56 A99
8V 206-228 215/45R17 A90 M+S Cbo F24 Lim
e1*2007/46*0607*.. 206-228 225/45R17 A12 M+S S01
- Limousine / Cabrio 206-228 235/45R17 A12 M+S
- incl. Facelift 2016
Audi S3, -/Sportback 206-228 205/50R17 M+S A12 A19 A56
8V 206-228 215/45R17 M+S A99 F24 Flh
e1*2007/46*0607*.. 206-228 225/45R17 M+S S01
- incl. Facelift 2016
Audi TT (II) 118-155 225/50R17 A30 A19 A57 A99
8J 118-155 235/45R17 A33 Cbo Cpe S01
e1*2001/116* 118-155 245/45R17 A12
0369*00-16; 118-200 225/50R17 A30 M+S
0374*00-01; 118-200 235/45R17 A33 M+S
0375*00 118-200 245/45R17 A12 M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

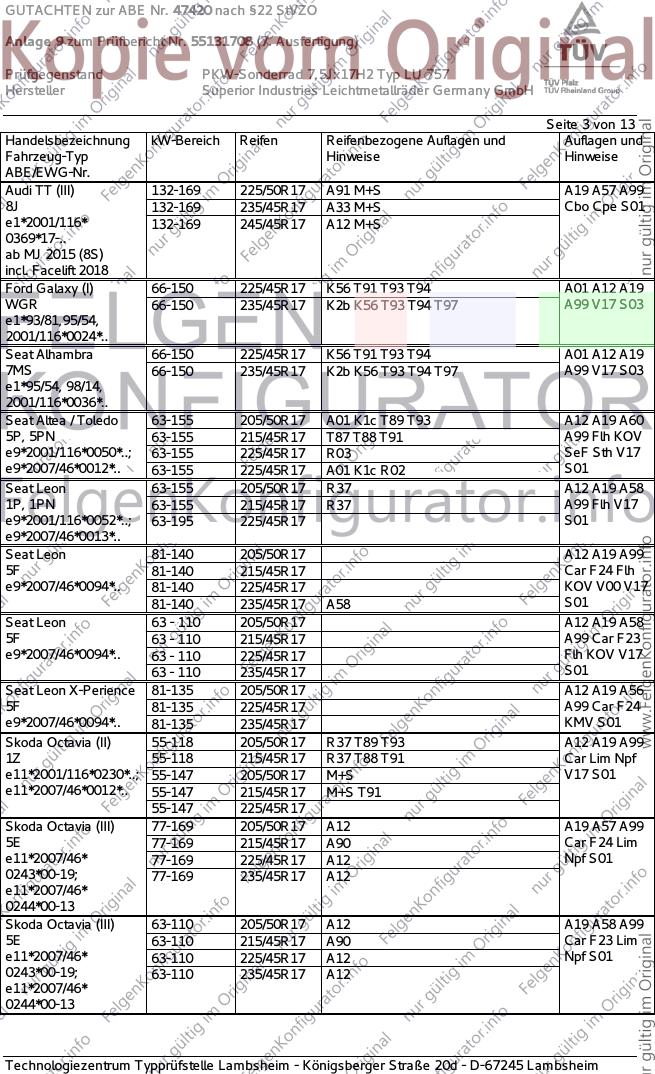

GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TT (III) 132-169 225/50R17 A91 M+S A19 A57 A99
8J 132-169 235/45R17 A33 M+S Cbo Cpe S01
e1*2001/116* 132-169 245/45R17 A12 M+S
0369*17-..
ab MJ 2015 (8S)
incl. Facelift 2018
Ford Galaxy (I) 66-150 225/45R17 K56 T91 T93 T94 A01 A12 A19
WGR 66-150 235/45R17 K2b K56 T93 T94 T97 A99 V17 S03
e1*93/81,95/54,
2001/116*0024*..
Seat Alhambra 66-150 225/45R17 K56 T91 T93 T94 A01 A12 A19
7MS 66-150 235/45R17 K2b K56 T93 T94 T97 A99 V17 S03
e1*95/54, 98/14,
2001/116*0036*..
Seat Altea / Toledo 63-155 205/50R17 A01 K1c T89 T93 A12 A19 A60
5P, 5PN 63-155 215/45R17 T87 T88 T91 A99 Flh KOV
e9*2001/116*0050*..; 63-155 225/45R17 R03 SeF Sth V17
e9*2007/46*0012*.. 63-155 225/45R17 A01 K1c R02 S01
Seat Leon 63-155 205/50R17 R37 A12 A19 A58
1P, 1PN 63-155 215/45R17 R37 A99 Flh V17
e9*2001/116*0052*..; 63-195 225/45R17 S01
e9*2007/46*0013*..
Seat Leon 81-140 205/50R17 A12 A19 A99
5F 81-140 215/45R17 Car F24 Flh
e9*2007/46*0094*.. 81-140 225/45R17 KOV V00 V17
81-140 235/45R17 A58 S01
Seat Leon 63 - 110 205/50R17 A12 A19 A58
5F 63 - 110 215/45R17 A99 Car F23
e9*2007/46*0094*.. 63 - 110 225/45R17 Flh KOV V17
63 - 110 235/45R17 S01
Seat Leon X-Perience 81-135 205/50R17 A12 A19 A56
5F 81-135 225/45R17 A99 Car F24
e9*2007/46*0094*.. 81-135 235/45R17 KMV S01
Skoda Octavia (II) 55-118 205/50R17 R37 T89 T93 A12 A19 A99
1Z 55-118 215/45R17 R37 T88 T91 Car Lim Npf
e11*2001/116*0230*..; 55-147 205/50R17 M+S V17 S01
e11*2007/46*0012*.. 55-147 215/45R17 M+S T91
55-147 225/45R17
Skoda Octavia (III) 77-169 205/50R17 A12 A19 A57 A99
5E 77-169 215/45R17 A90 Car F24 Lim
e11*2007/46* 77-169 225/45R17 A12 Npf S01
0243*00-19; 77-169 235/45R17 A12
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 205/50R17 A12 A19 A58 A99
5E 63-110 215/45R17 A90 Car F23 Lim
e11*2007/46* 63-110 225/45R17 A12 Npf S01
0243*00-19; 63-110 235/45R17 A12
e11*2007/46*
0244*00-13
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

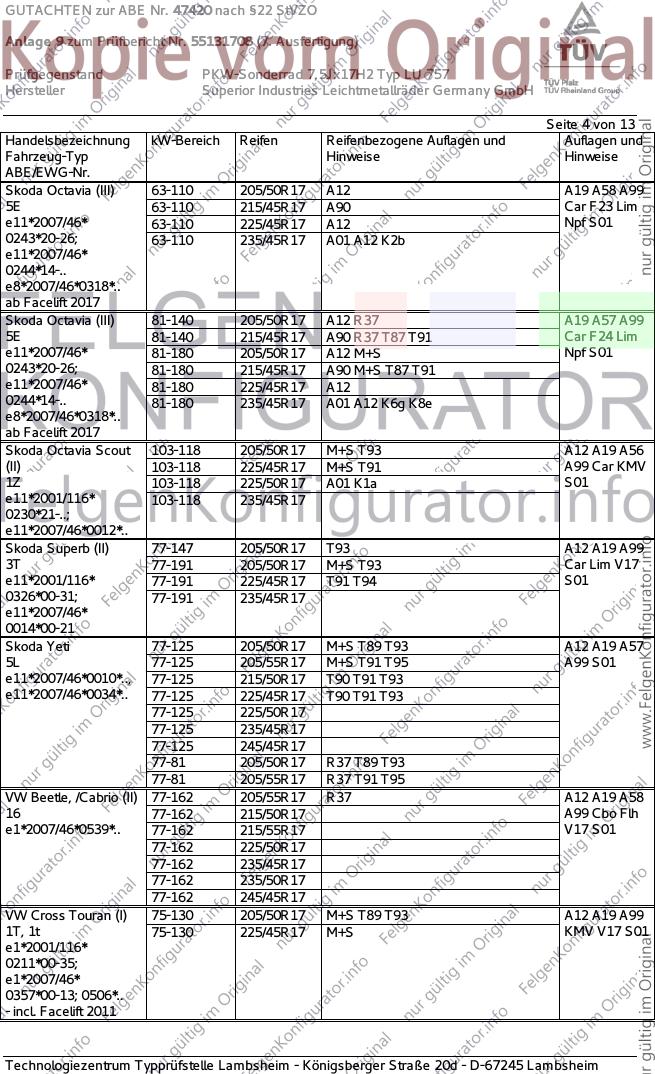

GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 63-110 205/50R17 A12 A19 A58 A99
5E 63-110 215/45R17 A90 Car F23 Lim
e11*2007/46* 63-110 225/45R17 A12 Npf S01
0243*20-26; 63-110 235/45R17 A01 A12 K2b
e11*2007/46*
0244*14-..
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (III) 81-140 205/50R17 A12 R37 A19 A57 A99
5E 81-140 215/45R17 A90 R37 T87 T91 Car F24 Lim
e11*2007/46* 81-180 205/50R17 A12 M+S Npf S01
0243*20-26; 81-180 215/45R17 A90 M+S T87 T91
e11*2007/46* 81-180 225/45R17 A12
0244*14-.. 81-180 235/45R17 A01 A12 K6g K8e
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia Scout 103-118 205/50R17 M+S T93 A12 A19 A56
(II) 103-118 225/45R17 M+S T91 A99 Car KMV
1Z 103-118 225/50R17 A01 K1a S01
e11*2001/116* 103-118 235/45R17
0230*21-..;
e11*2007/46*0012*..
Skoda Superb (II) 77-147 205/50R17 T93 A12 A19 A99
3T 77-191 205/50R17 M+S T93 Car Lim V17
e11*2001/116* 77-191 225/45R17 T91 T94 S01
0326*00-31; 77-191 235/45R17
e11*2007/46*
0014*00-21
Skoda Yeti 77-125 205/50R17 M+S T89 T93 A12 A19 A57
5L 77-125 205/55R17 M+S T91 T95 A99 S01
e11*2007/46*0010*.., 77-125 215/50R17 T90 T91 T93
e11*2007/46*0034*.. 77-125 225/45R17 T90 T91 T93
77-125 225/50R17
77-125 235/45R17
77-125 245/45R17
77-81 205/50R17 R37 T89 T93
77-81 205/55R17 R37 T91 T95
VW Beetle, /Cabrio (II) 77-162 205/55R17 R37 A12 A19 A58
16 77-162 215/50R17 A99 Cbo Flh
e1*2007/46*0539*.. 77-162 215/55R17 V17 S01
77-162 225/50R17
77-162 235/45R17
77-162 235/50R17
77-162 245/45R17
VW Cross Touran (I) 75-130 205/50R17 M+S T89 T93 A12 A19 A99
1T, 1t 75-130 225/45R17 M+S KMV V17 S01
e1*2001/116*
0211*00-35;
e1*2007/46*
0357*00-13; 0506*..
- incl. Facelift 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

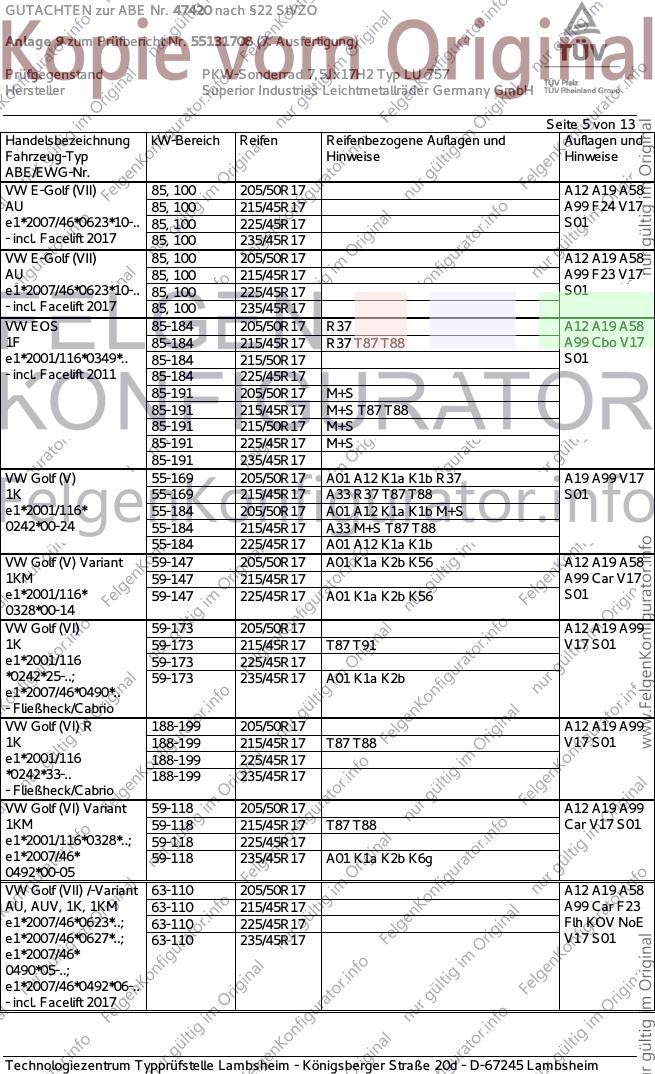

GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW E-Golf (VII) 85, 100 205/50R17 A12 A19 A58
AU 85, 100 215/45R17 A99 F24 V17
e1*2007/46*0623*10-.. 85, 100 225/45R17 S01
- incl. Facelift 2017 85, 100 235/45R17
VW E-Golf (VII) 85, 100 205/50R17 A12 A19 A58
AU 85, 100 215/45R17 A99 F23 V17
e1*2007/46*0623*10-.. 85, 100 225/45R17 S01
- incl. Facelift 2017 85, 100 235/45R17
VW EOS 85-184 205/50R17 R37 A12 A19 A58
1F 85-184 215/45R17 R37 T87 T88 A99 Cbo V17
e1*2001/116*0349*.. 85-184 215/50R17 S01
- incl. Facelift 2011 85-184 225/45R17
85-191 205/50R17 M+S
85-191 215/45R17 M+S T87 T88
85-191 215/50R17 M+S
85-191 225/45R17 M+S
85-191 235/45R17
VW Golf (V) 55-169 205/50R17 A01 A12 K1a K1b R37 A19 A99 V17
1K 55-169 215/45R17 A33 R37 T87 T88 S01
e1*2001/116* 55-184 205/50R17 A01 A12 K1a K1b M+S
0242*00-24 55-184 215/45R17 A33 M+S T87 T88
55-184 225/45R17 A01 A12 K1a K1b
VW Golf (V) Variant 59-147 205/50R17 A01 K1a K2b K56 A12 A19 A58
1KM 59-147 215/45R17 A99 Car V17
e1*2001/116* 59-147 225/45R17 A01 K1a K2b K56 S01
0328*00-14
VW Golf (VI) 59-173 205/50R17 A12 A19 A99
1K 59-173 215/45R17 T87 T91 V17 S01
e1*2001/116 59-173 225/45R17
*0242*25-..; 59-173 235/45R17 A01 K1a K2b
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) R 188-199 205/50R17 A12 A19 A99
1K 188-199 215/45R17 T87 T88 V17 S01
e1*2001/116 188-199 225/45R17
*0242*33-.. 188-199 235/45R17
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/50R17 A12 A19 A99
1KM 59-118 215/45R17 T87 T88 Car V17 S01
e1*2001/116*0328*..; 59-118 225/45R17
e1*2007/46* 59-118 235/45R17 A01 K1a K2b K6g
0492*00-05
VW Golf (VII) /-Variant 63-110 205/50R17 A12 A19 A58
AU, AUV, 1K, 1KM 63-110 215/45R17 A99 Car F23
e1*2007/46*0623*..; 63-110 225/45R17 Flh KOV NoE
e1*2007/46*0627*..; 63-110 235/45R17 V17 S01
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

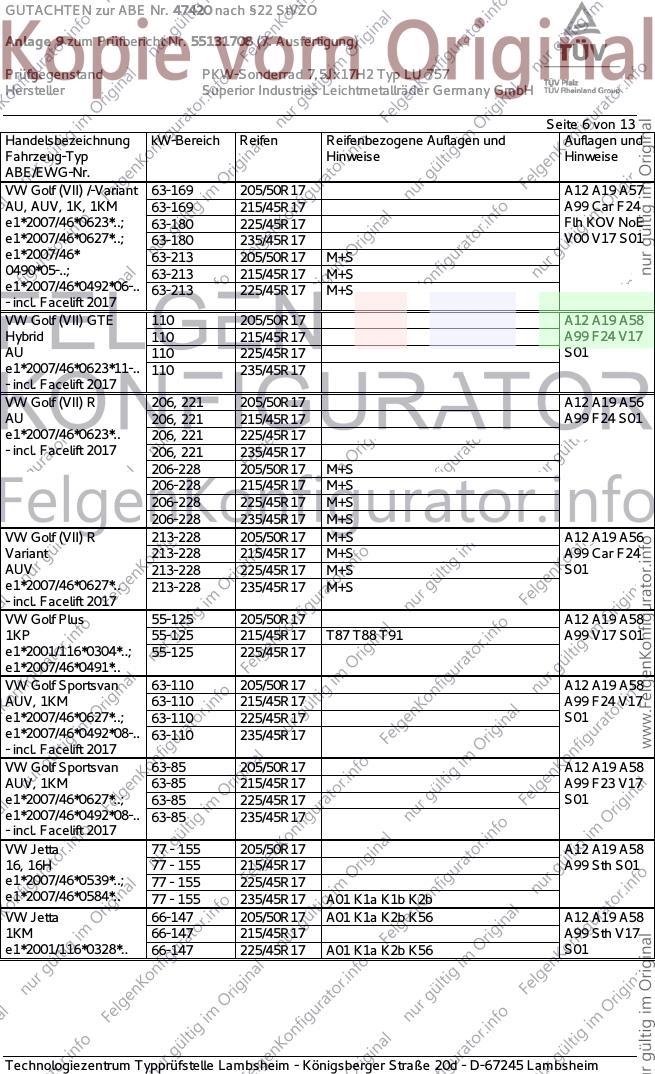

GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) /-Variant 63-169 205/50R17 A12 A19 A57
AU, AUV, 1K, 1KM 63-169 215/45R17 A99 Car F24
e1*2007/46*0623*..; 63-180 225/45R17 Flh KOV NoE
e1*2007/46*0627*..; 63-180 235/45R17 V00 V17 S01
e1*2007/46* 63-213 205/50R17 M+S
0490*05-..; 63-213 215/45R17 M+S
e1*2007/46*0492*06-.. 63-213 225/45R17 M+S
- incl. Facelift 2017
VW Golf (VII) GTE 110 205/50R17 A12 A19 A58
Hybrid 110 215/45R17 A99 F24 V17
AU 110 225/45R17 S01
e1*2007/46*0623*11-.. 110 235/45R17
- incl. Facelift 2017
VW Golf (VII) R 206, 221 205/50R17 A12 A19 A56
AU 206, 221 215/45R17 A99 F24 S01
e1*2007/46*0623*.. 206, 221 225/45R17
- incl. Facelift 2017 206, 221 235/45R17
206-228 205/50R17 M+S
206-228 215/45R17 M+S
206-228 225/45R17 M+S
206-228 235/45R17 M+S
VW Golf (VII) R 213-228 205/50R17 M+S A12 A19 A56
Variant 213-228 215/45R17 M+S A99 Car F24
AUV 213-228 225/45R17 M+S S01
e1*2007/46*0627*.. 213-228 235/45R17 M+S
- incl. Facelift 2017
VW Golf Plus 55-125 205/50R17 A12 A19 A58
1KP 55-125 215/45R17 T87 T88 T91 A99 V17 S01
e1*2001/116*0304*..; 55-125 225/45R17
e1*2007/46*0491*..
VW Golf Sportsvan 63-110 205/50R17 A12 A19 A58
AUV, 1KM 63-110 215/45R17 A99 F24 V17
e1*2007/46*0627*..; 63-110 225/45R17 S01
e1*2007/46*0492*08-.. 63-110 235/45R17
- incl. Facelift 2017
VW Golf Sportsvan 63-85 205/50R17 A12 A19 A58
AUV, 1KM 63-85 215/45R17 A99 F23 V17
e1*2007/46*0627*..; 63-85 225/45R17 S01
e1*2007/46*0492*08-.. 63-85 235/45R17
- incl. Facelift 2017
VW Jetta 77 - 155 205/50R17 A12 A19 A58
16, 16H 77 - 155 215/45R17 A99 Sth S01
e1*2007/46*0539*..; 77 - 155 225/45R17
e1*2007/46*0584*.. 77 - 155 235/45R17 A01 K1a K1b K2b
VW Jetta 66-147 205/50R17 A01 K1a K2b K56 A12 A19 A58
1KM 66-147 215/45R17 A99 Sth V17
e1*2001/116*0328*.. 66-147 225/45R17 A01 K1a K2b K56 S01

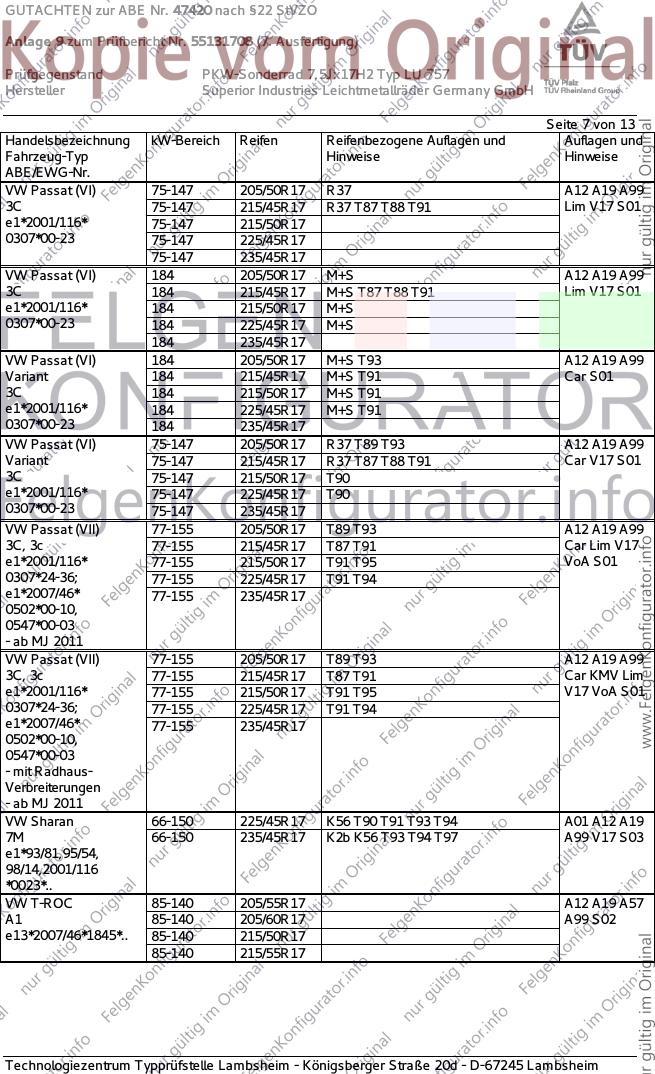

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 7 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VI) 75-147 205/50R17 R37 A12 A19 A99
3C 75-147 215/45R17 R37 T87 T88 T91 Lim V17 S01
e1*2001/116* 75-147 215/50R17
0307*00-23 75-147 225/45R17
75-147 235/45R17
VW Passat (VI) 184 205/50R17 M+S A12 A19 A99
3C 184 215/45R17 M+S T87 T88 T91 Lim V17 S01
e1*2001/116* 184 215/50R17 M+S
0307*00-23 184 225/45R17 M+S
184 235/45R17
VW Passat (VI) 184 205/50R17 M+S T93 A12 A19 A99
Variant 184 215/45R17 M+S T91 Car S01
3C 184 215/50R17 M+S T91
e1*2001/116* 184 225/45R17 M+S T91
0307*00-23 184 235/45R17
VW Passat (VI) 75-147 205/50R17 R37 T89 T93 A12 A19 A99
Variant 75-147 215/45R17 R37 T87 T88 T91 Car V17 S01
3C 75-147 215/50R17 T90
e1*2001/116* 75-147 225/45R17 T90
0307*00-23 75-147 235/45R17
VW Passat (VII) 77-155 205/50R17 T89 T93 A12 A19 A99
3C, 3c 77-155 215/45R17 T87 T91 Car Lim V17
e1*2001/116* 77-155 215/50R17 T91 T95 VoA S01
0307*24-36; 77-155 225/45R17 T91 T94
e1*2007/46* 77-155 235/45R17
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat (VII) 77-155 205/50R17 T89 T93 A12 A19 A99
3C, 3c 77-155 215/45R17 T87 T91 Car KMV Lim
e1*2001/116* 77-155 215/50R17 T91 T95 V17 VoA S01
0307*24-36; 77-155 225/45R17 T91 T94
e1*2007/46* 77-155 235/45R17
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Sharan 66-150 225/45R17 K56 T90 T91 T93 T94 A01 A12 A19
7M 66-150 235/45R17 K2b K56 T93 T94 T97 A99 V17 S03
e1*93/81,95/54,
98/14,2001/116
*0023*..
VW T-ROC 85-140 205/55R17 A12 A19 A57
A1 85-140 205/60R17 A99 S02
e13*2007/46*1845*.. 85-140 215/50R17
85-140 215/55R17

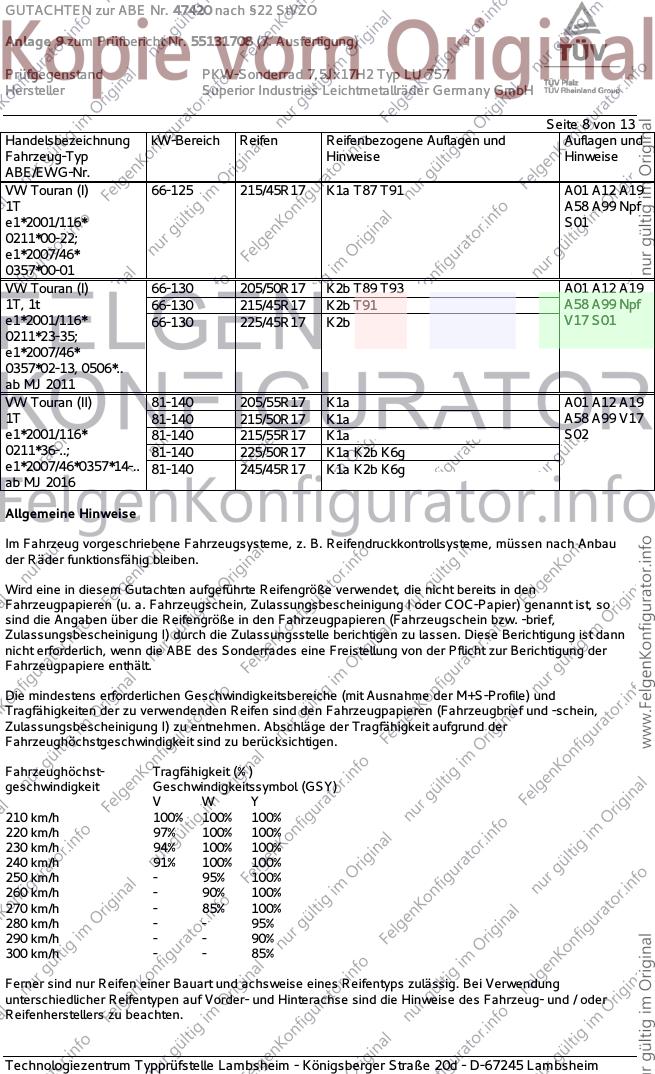

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 8 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Touran (I) 66-125 215/45R17 K1a T87 T91 A01 A12 A19
1T A58 A99 Npf
e1*2001/116* S01
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran (I) 66-130 205/50R17 K2b T89 T93 A01 A12 A19
1T, 1t 66-130 215/45R17 K2b T91 A58 A99 Npf
e1*2001/116* 66-130 225/45R17 K2b V17 S01
0211*23-35;
e1*2007/46*
0357*02-13, 0506*..
ab MJ 2011
VW Touran (II) 81-140 205/55R17 K1a A01 A12 A19
1T 81-140 215/50R17 K1a A58 A99 V17
e1*2001/116* 81-140 215/55R17 K1a S02
0211*36-..; 81-140 225/50R17 K1a K2b K6g
e1*2007/46*0357*14-.. 81-140 245/45R17 K1a K2b K6g
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau
der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so
sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann
nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.

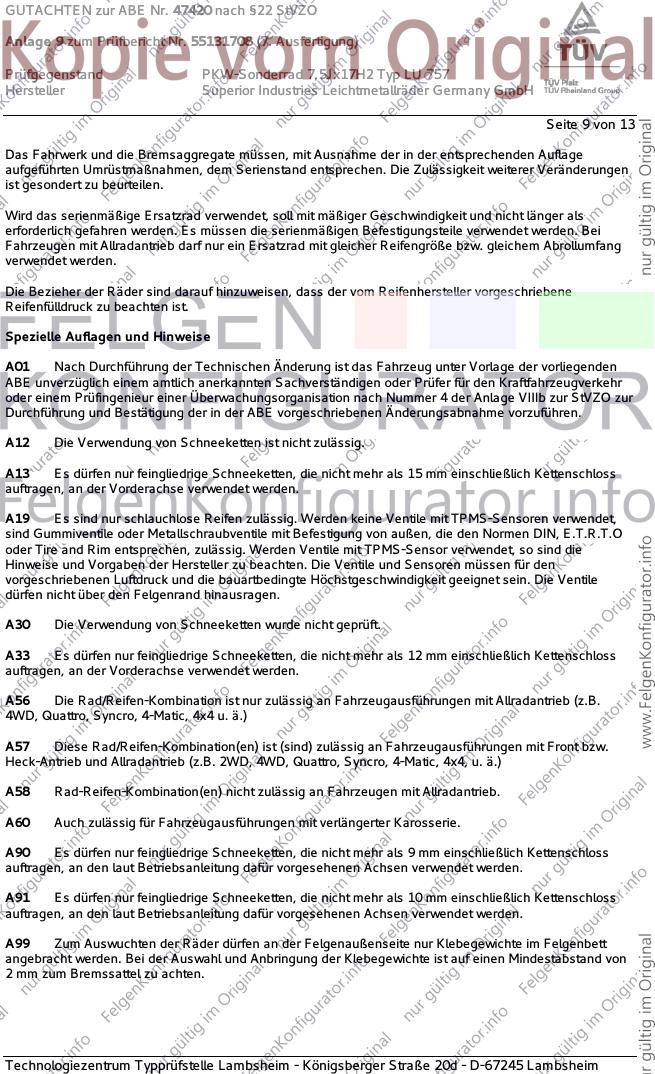

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 9 von 13
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen
ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O
oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile
dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand von
2 mm zum Bremssattel zu achten.

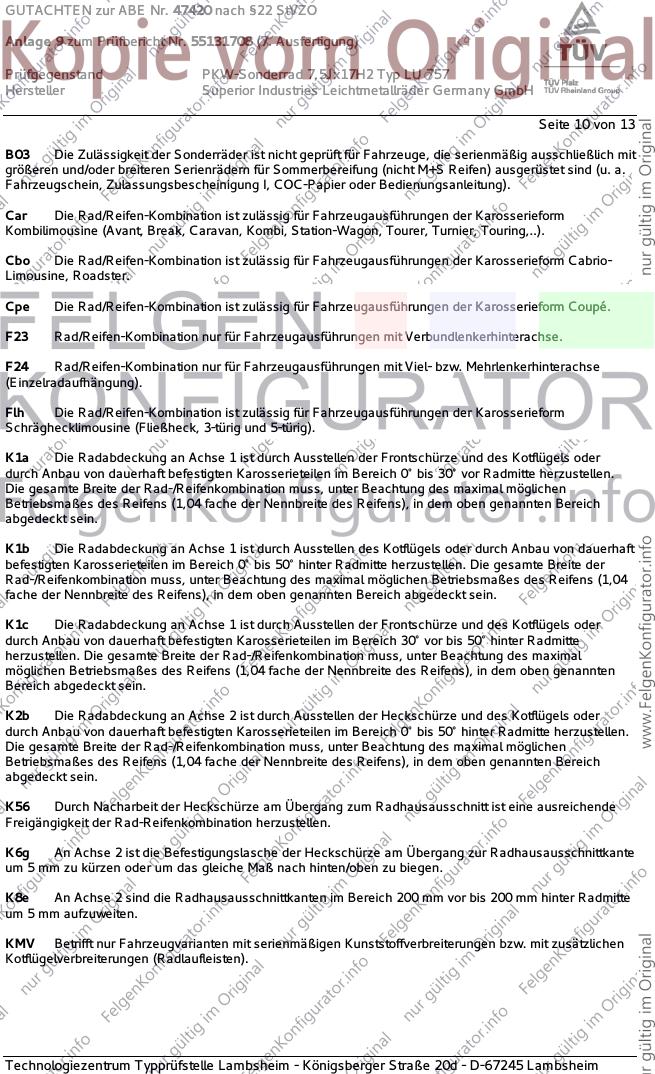

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 10 von 13
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüstet sind (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der
Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04
fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH

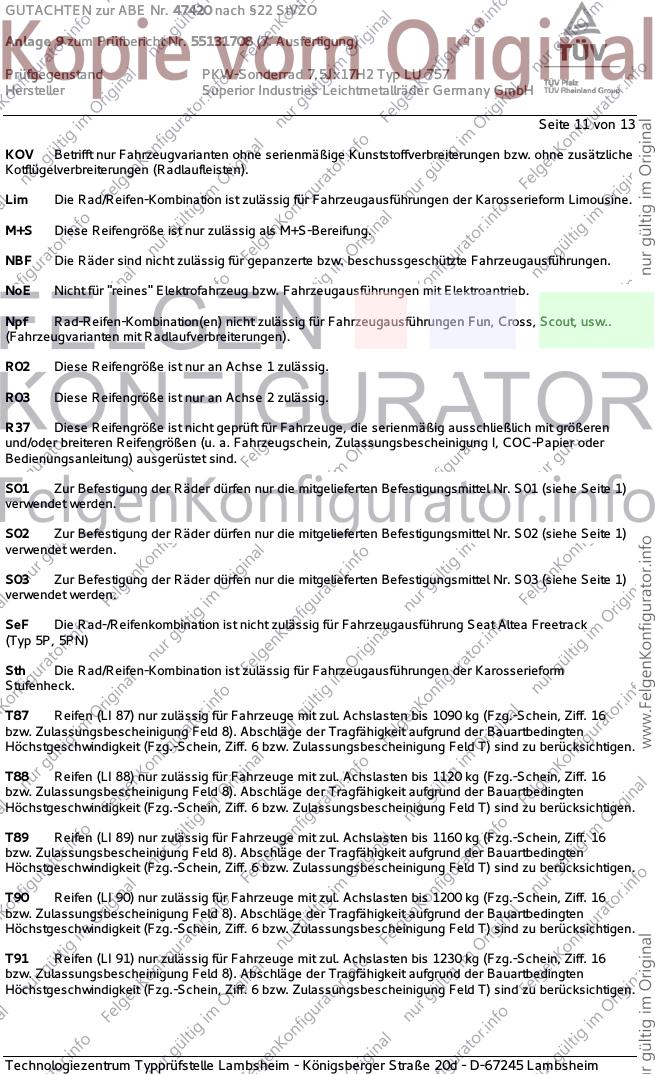

Seite 11 von 13
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout, usw..
(Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN)
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH

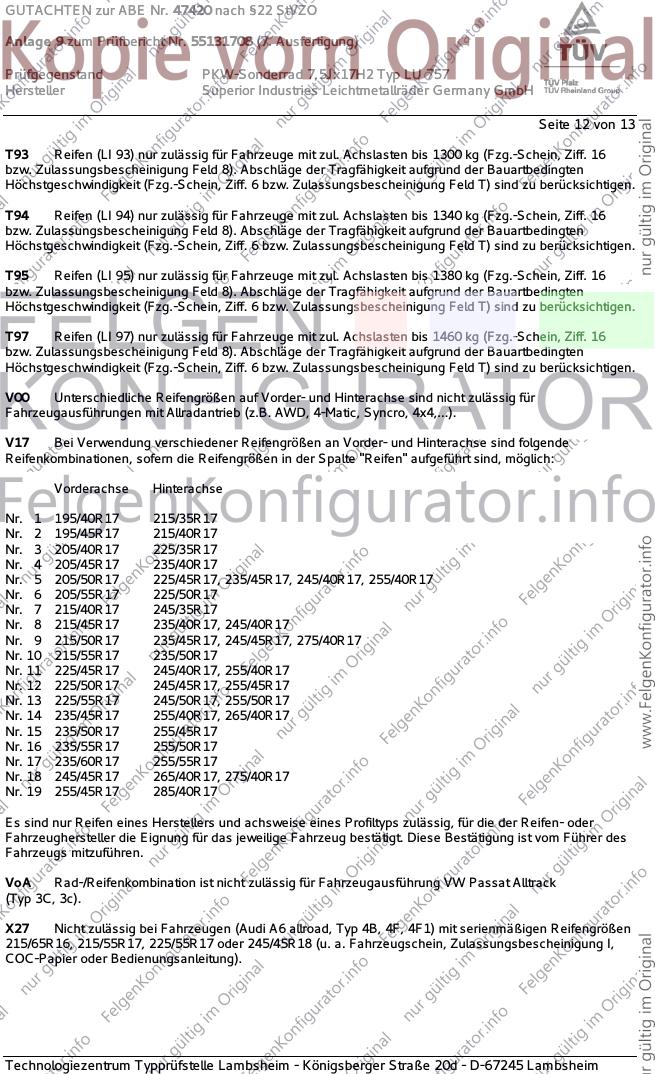

Seite 12 von 13
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47420 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55131708 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ LU 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH

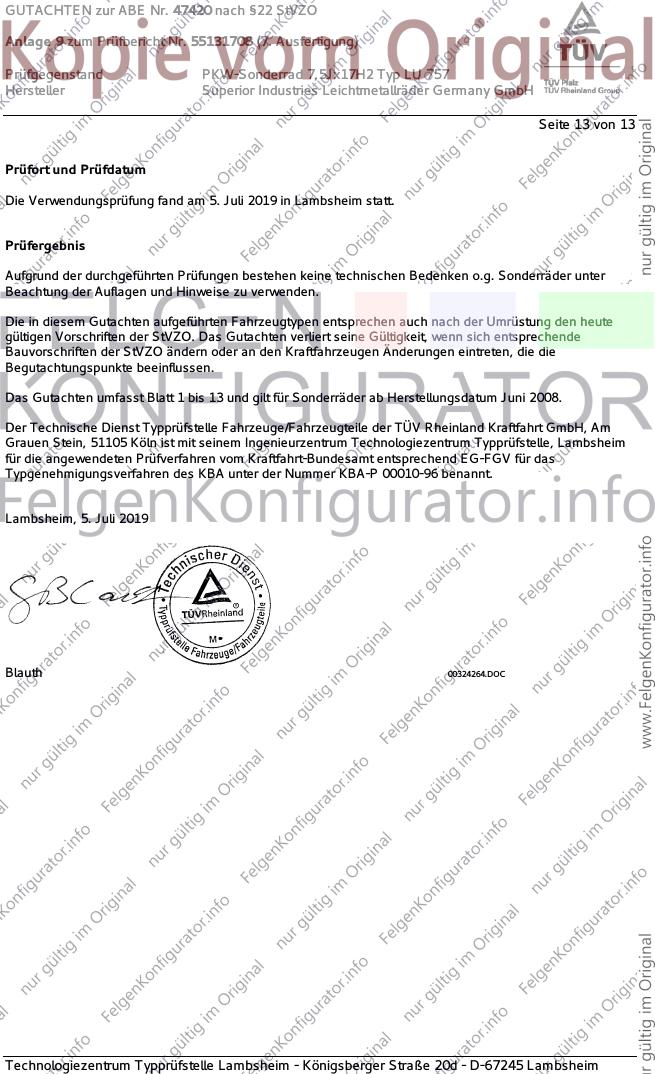

Seite 13 von 13
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 5. Juli 2019 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Juni 2008.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim
für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. Juli 2019
Blauth 00324264.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
