GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55087911 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 1 von 18
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr.44100160890,TÜVNord
Prüfgegenstand PKW-Sonderrad
Modell ADV10
Typ ADV10 7016
Radgröße 7Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W3 ADV10 7016 W3 / Ø72,6xØ57,1 5/112/57,1 45 705 2150
Kennzeichnungen
KBA-Nummer 48491
§ 22 48491, Erweiterung 08
Herstellerzeichen ADV-M
Radtyp und Ausführung ADV10 7016 (s.o.)
Radgröße 7Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M14x1,5 Kegel 60° 120 28,3 RG.560
S02 Schraube M14x1,5 Kegel 60° 170 32 RG.562
S03 Schraube M14x1,5 Kegel 60° 140 28,3 RG.560
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%

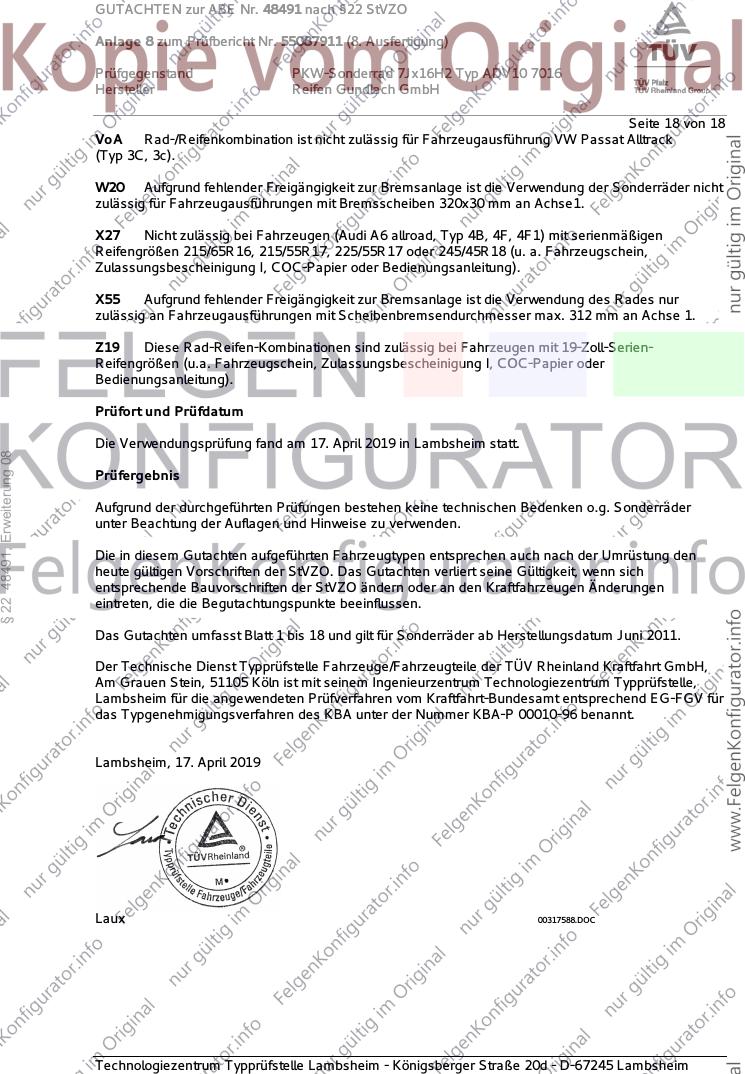

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55087911 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 205/55R16 A33 A14 A21 A57
8V 77-140 215/55R16 A12 Cbo F24 Lim
e1*2007/46*0607*.. 77-140 225/50R16 A12 V00 V16 S01
- Limousine / Cabrio
- incl. Facelift 2016
Audi A3 Cabriolet 75-147 205/55R16 A13 A14 A21 A58
8P 75-147 225/50R16 A01 A12 K1c K56 B03 Cbo V16
e1*2001/116*0456*.. S01
Audi A3 Sportback 110 205/55R16 A12 A14 A21
e-tron 110 215/55R16 A58 F24 Flh
8V S01
e1*2007/46*0607*..
- incl. Facelift 2016
Audi A3, -/Sportback 66-147 205/55R16 A13 A14 A21 B03
8P, 8PA, 8PB 66-147 225/50R16 A01 A12 K1c K56 Flh V16 S01
e1*2001/116*0217*..; 77 195/60R16 A13 R37
§ 22 48491, Erweiterung 08
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 205/55R16 A12 A14 A21
8V 77-140 215/55R16 A57 F24 Flh
e1*2007/46*0607*.. 77-140 225/50R16 A01 K1a K2b K3a K6g K8h V00 V16 S01
- incl. Facelift 2016
Audi A4 74-140 205/55R16 R37 A12 A14 A21
8E 74-162 205/55R16 M+S B03 Car Lim
e1*98/14*0151*.., 74-162 215/55R16 V16 W20 S01
e1*2001/116*0151*.. 74-162 225/50R16
Audi A4 162 205/55R16 M+S T88 T89 T91 A12 A14 A21
QB6 162 215/55R16 B03 Car Cbo
e1*2001/116*0243*.. 162 225/50R16 Lim W20 S01
Audi A4 Cabriolet 96-147 205/55R16 R37 T91 T94 A12 A14 A21
8H 96-162 205/55R16 M+S T91 T94 B03 Cbo V16
e1*98/14*0177*.., 96-162 215/55R16 T91 T93 W20 S01
e1*2001/116*0177*.. 96-162 225/50R16
Audi A6 162-184 205/55R16 A33 M+S T91 T94 A14 A21 Au9
4B 81-142 205/55R16 A33 T91 T94 B03 Car Lim
e1*96/27, 98/14, 81-142 225/45R16 A12 T89 V16 X27 X55
2001/116*0051*.. 81-142 225/50R16 A12 R03 T92 T93 S01
81-184 215/55R16 A12 R09 T91 T93
Audi A6 -/Avant 89-140 205/60R16 A11 R09 T91 T92 A14 A21 B03
4F, 4F1 89-140 225/55R16 A12 Car DB8 Lim
e1*2001/116*0254*.., 89-188 225/55R16 A12 M+S NBF V16 X27
e1*2001/116*0276*..; S01
e13*2007/46*1080*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55087911 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q2 85, 110 205/60R16 A12 A14 A21
GA 85, 110 205/65R16 A58 V16 S03
e1*2007/46*1552*.. 85, 110 215/60R16
- Frontantrieb 85, 110 225/55R16
85, 110 225/60R16
85, 110 245/50R16 A01 K2b R03
85, 110 245/55R16 A01 K2b R03
Audi Q2 85, 110 205/60R16 A12 A14 A21
GA 85, 110 205/65R16 A58 KMV V16
e1*2007/46*1552*.. 85, 110 215/60R16 Z19 S03
- Frontantrieb 85, 110 225/55R16
- mit Zusatz- 85, 110 225/60R16
Verbreiterungen 85, 110 245/50R16 A01 R03
85, 110 245/55R16 A01 R03
Audi Q2 Quattro 110, 140 205/60R16 A12 A14 A21
GA 110, 140 205/65R16 A56 S03
§ 22 48491, Erweiterung 08
e1*2007/46*1552*01-.. 110, 140 215/60R16
110, 140 225/55R16
110, 140 225/60R16
Audi Q2 Quattro 110, 140 205/60R16 A12 A14 A21
GA 110, 140 205/65R16 A56 KMV Z19
e1*2007/46*1552*01-.. 110, 140 215/60R16 S03
- mit Zusatz- 110, 140 225/55R16
Verbreiterungen 110, 140 225/60R16
Audi Q3 (I) 88-162 215/60R16 A12 A14 A21
8U, 8U1 88-162 215/65R16 A57 S03
e1*2007/46*0591*..; 88-162 225/60R16
e13*2007/46*1163*.. 88-162 235/60R16
Audi Q3 (I) 88-162 215/60R16 A12 A14 A21
8U, 8U1 88-162 215/65R16 A57 KMV S03
e1*2007/46*0591*..; 88-162 225/60R16
e13*2007/46*1163*.. 88-162 235/60R16
- mit Radhaus-
Verbreiterungen
Audi TT (II) 118-155 225/55R16 A33 M+S A14 A21 A57
8J B03 Cbo Cpe
e1*2001/116* S01
0369*00-16;
0374*00-01;
0375*00
Ford Galaxy (I) 66-128 205/55R16 A13 K56 R37 R50 T91 T94 A01 A14 A21
WGR 66-150 205/55R16 A13 K56 M+S R50 T91 T94 V16 S02
e1*93/81,95/54, 66-150 215/55R16 A13 K2b K46 K56 R35 T91 T93 T95
2001/116*0024*.. 66-150 225/50R16 A12 K1a K2c K46 K56 T92 T93
66-150 235/50R16 A12 K1c K2c K42 K46 K56 T95
Seat Alhambra 66-128 205/55R16 A13 K56 R37 R50 T91 T94 A01 A14 A21
7MS 66-150 205/55R16 A13 K56 M+S R50 T91 T94 V16 S02
e1*95/54, 98/14, 66-150 215/55R16 A13 K2b K46 K56 R35 T91 T93 T95
2001/116*0036*.. T97
66-150 225/50R16 A12 K1a K2c K46 K56 T92 T93
66-150 235/50R16 A12 K1c K2c K42 K46 K56 T95
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55087911 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Altea / Toledo 63-155 205/55R16 K1c A01 A12 A14
5P, 5PN 63-155 225/50R16 K1c A21 A60 Flh
e9*2001/116*0050*..; KOV SeF Sth
e9*2007/46*0012*.. V16 S01
Seat Ateca 85, 110 215/60R16 A13 A14 A21 A58
5FP 85, 110 215/65R16 A01 A12 G01 F23 KMV S03
e9*2007/46*6394*.. 85, 110 225/55R16 A91
- Frontantrieb 85, 110 225/60R16 A12
85, 110 235/60R16 A01 A12 G01
Seat Ateca 85, 110 215/60R16 A13 A14 A21 A58
5FP 85, 110 215/65R16 A01 A12 G01 F23 KOV S03
e9*2007/46*6394*.. 85, 110 225/55R16 A33
- Frontantrieb 85, 110 225/60R16 A12
85, 110 235/60R16 A01 A12 G01 K1a K1b
Seat Ateca 4drive 110, 140 215/60R16 A13 A14 A21 A56
5FP 110, 140 215/65R16 A12 F24 KMV S03
§ 22 48491, Erweiterung 08
e9*2007/46*6394*.. 110, 140 225/60R16 A12
110, 140 235/60R16 A12
Seat Exeo / Exeo ST 75,105,110 195/60R16 A13 R37 A14 A21 A58
3R, 3RN 75-125 205/55R16 A90 B03 Car Lim
e9*2001/116*0072*.., W20 S01
e9*2007/46*0011*..
Seat Leon 63-155 205/55R16 A12 A14 A21
1P, 1PN 63-155 205/55R16 M+S A58 Flh V16
e9*2001/116*0052*..; 63-155 225/50R16 A01 K1a K1b K27 K2b S01
e9*2007/46*0013*..
Seat Leon 81-135 205/55R16 A12 A14 A21
5F 81-135 215/55R16 Car F24 Flh
e9*2007/46*0094*.. 81-135 225/50R16 A01 K1a K2b K6j KOV V00 V16
S01
Seat Leon 63 - 110 205/55R16 A12 A14 A21
5F 63 - 110 215/55R16 A58 Car F23
e9*2007/46*0094*.. 63 - 110 225/50R16 A01 K1a K2b Flh KOV V16
S01
Skoda Karoq 85, 110 215/60R16 A13 A14 A21 A58
NU 85, 110 215/65R16 A01 A12 G01 F23 KOV S03
e8*2007/46*0272*.. 85, 110 225/55R16 A33
- Frontantrieb 85, 110 225/60R16 A12
85, 110 235/60R16 A01 A12 G01 K1a K1b
Skoda Karoq 4x4 110, 140 215/60R16 A13 M+S A14 A21 A56
NU 110, 140 215/65R16 A12 M+S F24 KOV S03
e8*2007/46*0272*.. 110, 140 225/60R16 A12
110, 140 235/60R16 A01 A12 K1a K1b
Skoda Octavia (II) 55-118 205/55R16 A30 A14 A21 Car
1Z 55-118 225/50R16 A12 R03 Lim Npf V16
e11*2001/116*0230*..; 55-118 225/50R16 A01 A12 K1a R02 S01
e11*2007/46*0012*.. 55-147 205/55R16 A30 M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55087911 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 77-135 205/55R16 A33 A14 A21 A57
5E 77-135 215/55R16 A12 Car F24 Lim
e11*2007/46* 77-135 225/50R16 A12 Npf V00 V16
0243*00-19; X55 S01
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 205/55R16 A33 A14 A21 A58
5E 63-110 215/55R16 A12 Car F23 Lim
e11*2007/46* 63-110 225/50R16 A12 Npf V16 S01
0243*00-19;
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 205/55R16 A33 A14 A21 A58
5E 63-110 215/55R16 A12 Car F23 Lim
e11*2007/46* 63-110 225/50R16 A01 A12 K2b Npf V16 S01
0243*20-26;
e11*2007/46*
§ 22 48491, Erweiterung 08
0244*14-..
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (III) 81-140 205/55R16 A33 A14 A21 A57
5E 81-140 215/55R16 A01 A12 K2b K6g K8e Car F24 Lim
e11*2007/46* 81-140 225/50R16 A01 A12 K2a K2b K6h K6i K8m Npf V00 V16
0243*20-26; X55 S01
e11*2007/46*
0244*14-..
e8*2007/46*0318*..
ab Facelift 2017
Skoda 103-118 205/55R16 A30 M+S T91 A14 A21 A56
Octavia Scout (II) Car KMV S01
1Z
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda 81-135 205/55R16 A33 M+S A14 A21 A56
Octavia Scout (III) 81-135 205/60R16 A12 M+S Car F24 S01
5E 81-135 215/55R16 A12 M+S
e11*2007/46* 81-135 225/50R16 A12 M+S
0243*00-19 81-135 225/55R16 A12 M+S
Skoda 110-135 205/55R16 A33 M+S A14 A21 A56
Octavia Scout (III) 110-135 205/60R16 A12 M+S Car F24 S01
5E 110-135 215/55R16 A12 M+S
e11*2007/46* 110-135 225/50R16 A12 M+S
0243*21-26 110-135 225/55R16 A12 M+S
e8*2007/46*0318*..
ab Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55087911 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Superb (II) 77-147 205/55R16 A90 T91 T94 A14 A21 B03
3T 77-147 215/55R16 A12 Car Lim S01
e11*2001/116*
0326*00-31;
e11*2007/46*
0014*00-21
Skoda Superb (III) 88-140 215/60R16 A91 A14 A21 A57
3T 88-140 225/55R16 A12 B03 Car Lim
e11*2001/116* 88-140 225/60R16 A12 S03
0326*32-45;
e11*2007/46*
0014*22-..;
e8*2007/46*0317*..
Skoda Yeti 77-125 205/55R16 A33 M+S T91 T94 A14 A21 A57
5L 77-125 205/60R16 A12 M+S S01
e11*2007/46*0010*.., 77-125 215/55R16 A12
e11*2007/46*0034*.. 77-125 215/60R16 A12
§ 22 48491, Erweiterung 08
77-125 225/50R16 A12 T92
77-125 225/55R16 A12
77-81 205/55R16 A33 R37 T91 T94
77-81 205/60R16 A12 R37
VW Beetle, /Cabrio (II) 77-162 205/60R16 A33 R09 A14 A21 A58
16 77-162 215/60R16 A12 Cbo Flh S01
e1*2007/46*0539*.. 77-162 225/55R16 A12
77-162 225/60R16 A12
VW Bus (T4) 50-103 215/60R16 K1b T94 T95 T99 141 A01 A12 A14
7DB 50-103 225/55R16 K1c K2b T94 T95 T99 141 A21 S02
e1*96/79*0067*.., 50-103 225/60R16 G01 K1c K2b K41 T02 T97 T98 141
e1*98/14*0067*..
VW Bus (T4) 65-150 215/60R16 R37 T95 T99 141 A12 A14 A21
7DZ 65-150 225/55R16 A01 K1c K2b R37 T95 T99 141 S02
e1*97/27*0095*.., 65-150 225/60R16 A01 G03 K1c K2b K41 T02 T97 T98
e1*98/14*0095*.. 141
65-150 225/60R16 A01 K1c K2b K41 R09 T02 T97 T98
141
VW Bus (T4), 50-103 215/60R16 K1a T94 T95 T99 141 A01 A12 A14
Transporter 50-103 225/55R16 K1a K2b T93 T94 T95 T99 141 A21 S02
70X02.., 70X12.. 50-103 225/60R16 G01 K1a K2b K41 T02 T97 T98 141
H297-300, 304, 306,
H322-327
VW Caddy (III) 51-125 205/55R16 K1a K2b T91 T94 A01 A12 A14
2K, 2KN A21 A57 A59
e1*2001/116* S01
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55087911 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Caddy (III) Maxi 62-125 205/55R16 K1a T91 T94 A01 A12 A14
2K, 2KN A21 A57 A67
e1*2001/116* S01
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (IV) 55-110 205/55R16 A01 A91 K2b T91 T94 A14 A21 A57
2K, 2KN 55-92 195/60R16 A01 A31 K2b R37 T89 T93 A59 S01
e1*2001/116* 55-92 195/60R16 A31 K2h R37 T89 T93
0252*42-..;
e1*2007/46*
0217*20-..
ab MJ 2016
VW Caddy (IV) Alltrack 55-110 195/60R16 A13 R37 T89 T93 A14 A21 A57
2K, 2KN 55-110 205/55R16 A01 A91 K2b T91 T94 KMV S01
§ 22 48491, Erweiterung 08
e1*2001/116*
0252*44-..;
e1*2007/46*
0217*20-..
ab MJ 2016
- mit Radhaus-
Verbreiterungen
VW Caddy (IV) Maxi 55-110 205/55R16 A91 T91 T94 A14 A21 A57
2K, 2KN 55-110 215/55R16 A01 A12 K1a A67 S01
e1*2001/116* 55-92 195/60R16 A13 R37 T93
0252*42-..;
e1*2007/46*
0217*20-..
ab MJ 2016
VW Cross Touran (I) 75-130 205/55R16 A33 M+S A14 A21 KMV
1T, 1t 75-130 205/60R16 A12 M+S S01
e1*2001/116* 75-130 215/55R16 A12 M+S
0211*00-35;
e1*2007/46*
0357*00-13; 0506*..
- incl. Facelift 2011
VW E-Golf (VII) 85, 100 205/55R16 A12 A14 A21
AU 85, 100 215/55R16 A58 F24 S01
e1*2007/46*0623*10-..
- incl. Facelift 2017
VW E-Golf (VII) 85, 100 205/55R16 A12 A14 A21
AU 85, 100 215/55R16 A58 F23 S01
e1*2007/46*0623*10-..
- incl. Facelift 2017
VW EOS 85-184 205/55R16 A33 R37 A14 A21 A58
1F 85-184 215/55R16 A12 B03 Cbo DB8
e1*2001/116*0349*.. 85-184 225/50R16 A12 V16 S01
- incl. Facelift 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55087911 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (V) 55-169 205/55R16 K1a K1b A01 A12 A14
1K 55-169 225/50R16 K1c A21 B03 V16
e1*2001/116* S01
0242*00-24
VW Golf (V) Variant 59-147 205/55R16 A01 K1a K2b A12 A14 A21
1KM 59-147 225/50R16 A01 K1c K27 K2b K44 K46 K56 A58 Car V16
e1*2001/116* S01
0328*00-14
VW Golf (VI) 59-173 205/55R16 A12 A14 A21
1K 59-173 215/50R16 A01 K1a K2b V16 S01
e1*2001/116 59-173 215/55R16 A01 K1a K2b
*0242*25-..; 59-173 225/50R16 A01 K1a K2b
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/55R16 A12 A14 A21
1KM 59-118 215/50R16 A01 K1a K2b K6g Car V16 S01
e1*2001/116*0328*..; 59-118 215/55R16 A01 K1a K2b K6g
§ 22 48491, Erweiterung 08
e1*2007/46* 59-118 225/50R16 A01 K1a K2b K6g
0492*00-05
VW Golf (VII) /-Variant 63 - 162 205/55R16 A12 A14 A21
AU, AUV, 1K, 1KM 63 - 162 215/55R16 A57 Car F24
e1*2007/46*0623*..; 63 - 162 225/50R16 A01 K1a K2b K3c Flh KOV NoE
e1*2007/46*0627*..; V00 V16 X55
e1*2007/46* S01
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63-110 205/55R16 A12 A14 A21
AU, AUV, 1K, 1KM 63-110 215/55R16 A58 Car F23
e1*2007/46*0623*..; 63-110 225/50R16 A01 K1a K2b K3c Flh KOV NoE
e1*2007/46*0627*..; V16 S01
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) GTE 110 205/55R16 A12 A14 A21
Hybrid 110 215/55R16 A58 F24 S01
AU
e1*2007/46*0623*11-..
- incl. Facelift 2017
VW Golf Plus 55-125 205/55R16 A12 A14 A21
1KP 55-125 225/50R16 A01 K1c K27 K2b K44 K56 A58 V16 S01
e1*2001/116*0304*..;
e1*2007/46*0491*..
VW Golf Sportsvan 63-110 205/55R16 A12 A14 A21
AUV, 1KM 63-110 215/55R16 A58 F24 V16
e1*2007/46*0627*..; 63-110 225/50R16 A01 K1a K2b K3c X55 S01
e1*2007/46*0492*08-..
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55087911 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf Sportsvan 63-85 205/55R16 A12 A14 A21
AUV, 1KM 63-85 215/55R16 A58 F23 V16
e1*2007/46*0627*..; 63-85 225/50R16 A01 K1a K2b K3c K8g S01
e1*2007/46*0492*08-..
- incl. Facelift 2017
VW Jetta 77 - 110 195/55R16 R37 A12 A14 A21
16, 16H 77 - 110 195/60R16 R37 A58 Sth V16
e1*2007/46*0539*..; 77 - 155 205/55R16 S01
e1*2007/46*0584*.. 77 - 155 215/55R16 A01 K1a K1b K2b
77 - 155 225/50R16 A01 K1c K2b K3a K6g K8e
VW Jetta 66-147 205/55R16 A01 K1a K2b A12 A14 A21
1KM 66-147 225/50R16 A01 K1c K27 K2b K44 K46 K56 A58 Sth V16
e1*2001/116*0328*.. S01
VW Passat (V) 74-142 205/55R16 K45 T88 T89 T91 A01 A12 A14
3BG 74-142 225/45R16 K45 T89 A21 Car Lim
e1*98/14*0157*.., S01
e1*2001/116*0157*..
§ 22 48491, Erweiterung 08
VW Passat (VI) 75-147 205/55R16 A33 R37 A14 A21 B03
3C 75-147 215/55R16 A12 DB8 Lim V16
e1*2001/116* 75-147 225/50R16 A01 A12 K1a K46 K56 S01
0307*00-23 77-110 195/60R16 A13 R37 T89 T93
VW Passat (VI) 75-147 205/55R16 A33 R37 A14 A21 B03
Variant 75-147 215/55R16 A12 Car DB8 V16
3C 75-147 225/50R16 A12 S01
e1*2001/116* 77-110 195/60R16 A13 R37 T89 T93
0307*00-23
VW Passat (VII) 77-130 195/60R16 A13 R09 T89 T93 A14 A21 Car
3C, 3c 77-130 205/55R16 A90 R37 T91 T94 Lim V16 VoA
e1*2001/116* 77-155 205/55R16 A90 M+S T91 T94 S01
0307*24-36; 77-155 215/55R16 A12
e1*2007/46* 77-155 225/50R16 A12
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat (VII) 77-130 195/60R16 A13 R09 T89 T93 A14 A21 Car
3C, 3c 77-130 205/55R16 A90 R37 T91 T94 KMV Lim V16
e1*2001/116* 77-155 205/55R16 A90 M+S T91 T94 VoA S01
0307*24-36; 77-155 215/55R16 A12
e1*2007/46* 77-155 225/50R16 A12
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat (VIII) 88-140 215/60R16 A90 A14 A21 A57
3C 88-140 225/55R16 A12 Car Lim VoA
e1*2001/116* 88-140 225/60R16 A12 S03
0307*37-..
- Limousine / Variant
ab MJ 2015 (B8/3G)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55087911 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 10 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Sharan 66-128 205/55R16 A13 K56 R37 R50 T91 T94 A01 A14 A21
7M 66-150 205/55R16 A13 K56 M+S R50 T91 T94 V16 S02
e1*93/81,95/54, 66-150 215/55R16 A13 K2b K46 K56 R35 T91 T93 T95
98/14,2001/116 T97
*0023*.. 66-150 225/50R16 A12 K1a K2c K46 K56 T92 T93
66-150 235/50R16 A12 K1c K2c K42 K46 K56 T95
VW T-ROC 85-140 205/60R16 A12 A14 A21
A1 85-140 205/65R16 A57 S03
e13*2007/46*1845*.. 85-140 215/60R16
85-140 225/55R16
85-140 225/60R16
VW Tiguan (I) 81-155 215/65R16 A12 A14 A21
5N 81-155 225/60R16 A57 KMV S03
e1*2001/116* 81-155 225/65R16
0450*00-23; 81-155 235/60R16
e1*2007/46* 81-155 245/55R16
§ 22 48491, Erweiterung 08
0487*00-14 81-155 245/60R16
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 215/65R16 A12 A14 A21
5N 81-155 225/60R16 A57 S03
e1*2001/116* 81-155 225/65R16
0450*11-23; 81-155 235/60R16
e1*2007/46* 81-155 245/55R16
0487*02-14 81-155 245/60R16
- ab Facelift 2011
VW Tiguan (I) 81-155 215/65R16 A12 A14 A21
5N 81-155 225/60R16 A57 S03
e1*2001/116* 81-155 225/65R16
0450*00-10; 81-155 235/60R16
e1*2007/46* 81-155 245/55R16 A01 K2b
0487*00-01 81-155 245/60R16 A01 K2b
VW Touran (I) 66-125 205/55R16 K1a K2b A01 A12 A14
1T A21 A58 Npf
e1*2001/116* S01
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran (I) 66-103 195/60R16 R37 T89 T93 A12 A14 A21
1T, 1t 66-130 205/55R16 A01 K2b A58 Npf S01
e1*2001/116*
0211*23-35;
e1*2007/46*
0357*02-13, 0506*..
ab MJ 2011
VW Touran (II) 81-140 205/60R16 A91 A14 A21 A58
1T 81-140 205/65R16 A91 V16 S03
e1*2001/116* 81-140 215/60R16 A01 A12 K1a
0211*36-..; 81-140 225/55R16 A01 A12 K1a K2b K6g
e1*2007/46*0357*14-..
ab MJ 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55087911 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 11 von 18
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
§ 22 48491, Erweiterung 08
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55087911 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 12 von 18
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
§ 22 48491, Erweiterung 08
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55087911 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 13 von 18
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
§ 22 48491, Erweiterung 08
Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55087911 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 14 von 18
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
§ 22 48491, Erweiterung 08
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55087911 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 15 von 18
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
§ 22 48491, Erweiterung 08
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55087911 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 16 von 18
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
§ 22 48491, Erweiterung 08
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN)
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55087911 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 17 von 18
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 48491, Erweiterung 08
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55087911 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 18 von 18
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X55 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Rades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 312 mm an Achse 1.
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 17. April 2019 in Lambsheim statt.
§ 22 48491, Erweiterung 08
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum Juni 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 17. April 2019
Laux 00317588.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
