Gutachten 16-00168-CCGBM-04
zur Erteilung eines Nachtrags zur ABE 51066
zu V.1. ANLAGE: 5 Radtyp: D1317
Antragsteller: DIEWE GmbH Stand: 25.05.2020
_______________________________________________________________________________________________________________

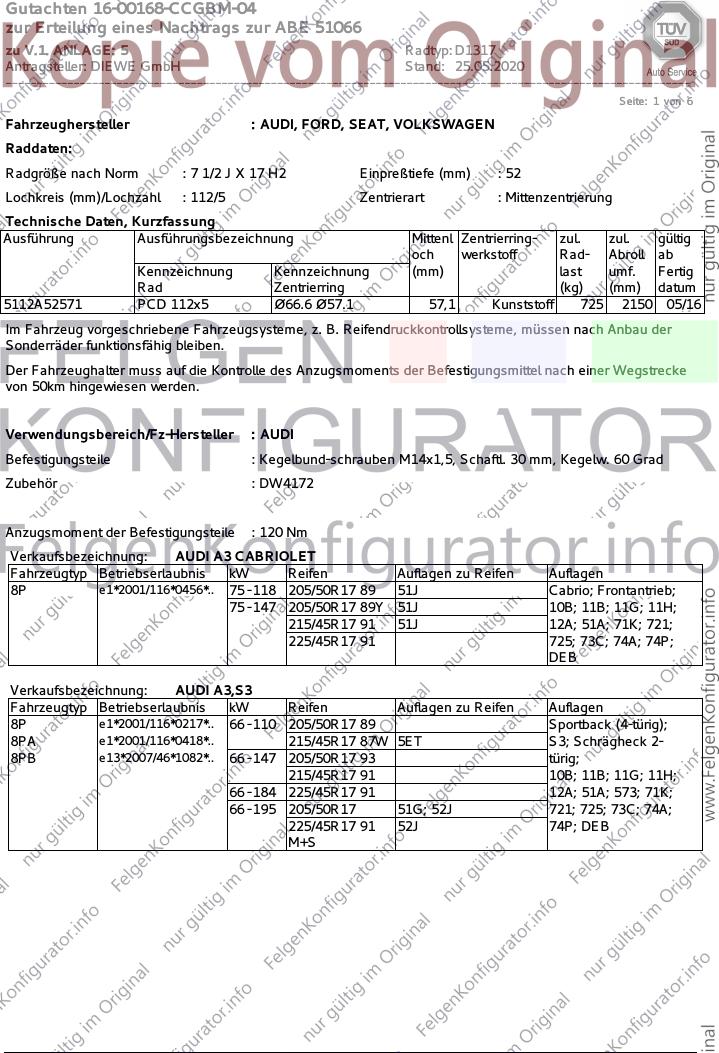

Seite: 1 von 6
Fahrzeughersteller : AUDI, FORD, SEAT, VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 7 1/2 J X 17 H2 Einpreßtiefe (mm) : 52
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
5112A52571 PCD 112x5 Ø66.6 Ø57.1 57,1 Kunststoff 725 2150 05/16
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kegelbund-schrauben M14x1,5, Schaftl. 30 mm, Kegelw. 60 Grad
Zubehör : DW4172
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: AUDI A3 CABRIOLET
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8P e1*2001/116*0456*.. 75 - 118 205/50R17 89 51J Cabrio; Frontantrieb;
75 - 147 205/50R17 89Y 51J 10B; 11B; 11G; 11H;
215/45R17 91 51J 12A; 51A; 71K; 721;
225/45R17 91 725; 73C; 74A; 74P;
DEB
Verkaufsbezeichnung: AUDI A3,S3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8P e1*2001/116*0217*.. 66 - 110 205/50R17 89 Sportback (4-türig);
8PA e1*2001/116*0418*.. 215/45R17 87W 5ET S3; Schrägheck 2-
8PB e13*2007/46*1082*.. 66 - 147 205/50R17 93 türig;
215/45R17 91 10B; 11B; 11G; 11H;
66 - 184 225/45R17 91 12A; 51A; 573; 71K;
66 - 195 205/50R17 51G; 52J 721; 725; 73C; 74A;
225/45R17 91 52J 74P; DEB
M+S
Gutachten 16-00168-CCGBM-04
zur Erteilung eines Nachtrags zur ABE 51066
zu V.1. ANLAGE: 5 Radtyp: D1317
Antragsteller: DIEWE GmbH Stand: 25.05.2020
_______________________________________________________________________________________________________________

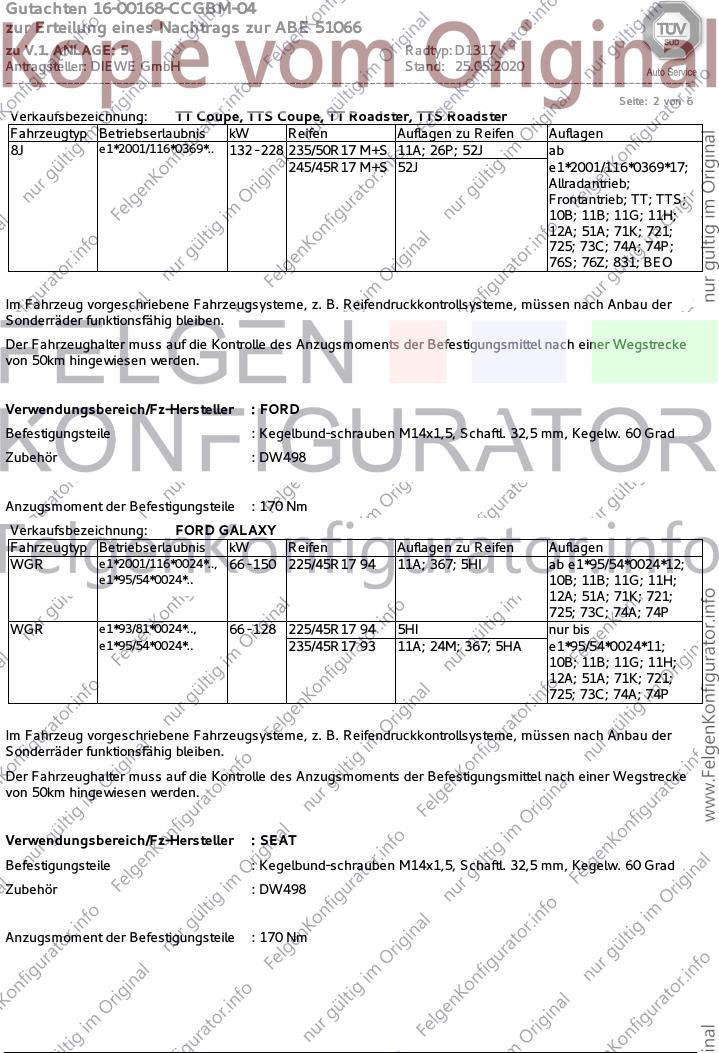

Seite: 2 von 6
Verkaufsbezeichnung: TT Coupe, TTS Coupe, TT Roadster, TTS Roadster
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8J e1*2001/116*0369*.. 132 - 228 235/50R17 M+S 11A; 26P; 52J ab
245/45R17 M+S 52J e1*2001/116*0369*17;
Allradantrieb;
Frontantrieb; TT; TTS;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P;
76S; 76Z; 831; BEO
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbund-schrauben M14x1,5, Schaftl. 32,5 mm, Kegelw. 60 Grad
Zubehör : DW498
Anzugsmoment der Befestigungsteile : 170 Nm
Verkaufsbezeichnung: FORD GALAXY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
WGR e1*2001/116*0024*.., 66 - 150 225/45R17 94 11A; 367; 5HI ab e1*95/54*0024*12;
e1*95/54*0024*.. 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P
WGR e1*93/81*0024*.., 66 - 128 225/45R17 94 5HI nur bis
e1*95/54*0024*.. 235/45R17 93 11A; 24M; 367; 5HA e1*95/54*0024*11;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : SEAT
Befestigungsteile : Kegelbund-schrauben M14x1,5, Schaftl. 32,5 mm, Kegelw. 60 Grad
Zubehör : DW498
Anzugsmoment der Befestigungsteile : 170 Nm
Gutachten 16-00168-CCGBM-04
zur Erteilung eines Nachtrags zur ABE 51066
zu V.1. ANLAGE: 5 Radtyp: D1317
Antragsteller: DIEWE GmbH Stand: 25.05.2020
_______________________________________________________________________________________________________________

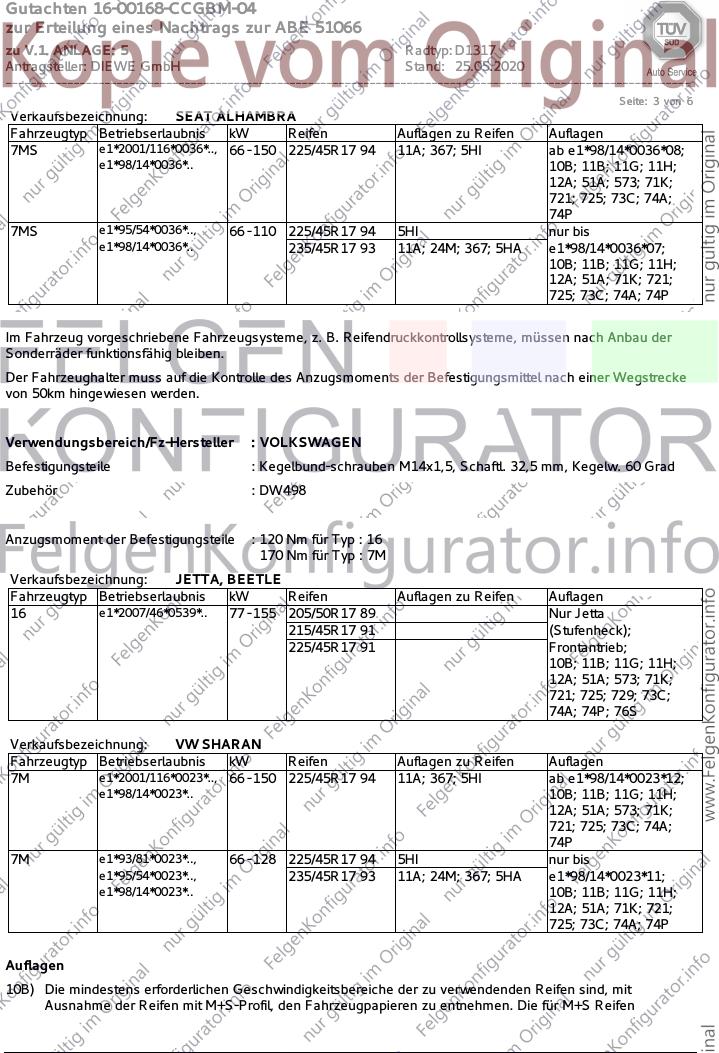

Seite: 3 von 6
Verkaufsbezeichnung: SEAT ALHAMBRA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7MS e1*2001/116*0036*.., 66 - 150 225/45R17 94 11A; 367; 5HI ab e1*98/14*0036*08;
e1*98/14*0036*.. 10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 725; 73C; 74A;
74P
7MS e1*95/54*0036*.., 66 - 110 225/45R17 94 5HI nur bis
e1*98/14*0036*.. 235/45R17 93 11A; 24M; 367; 5HA e1*98/14*0036*07;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kegelbund-schrauben M14x1,5, Schaftl. 32,5 mm, Kegelw. 60 Grad
Zubehör : DW498
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 16
170 Nm für Typ : 7M
Verkaufsbezeichnung: JETTA, BEETLE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
16 e1*2007/46*0539*.. 77 - 155 205/50R17 89 Nur Jetta
215/45R17 91 (Stufenheck);
225/45R17 91 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 725; 729; 73C;
74A; 74P; 76S
Verkaufsbezeichnung: VW SHARAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7M e1*2001/116*0023*.., 66 - 150 225/45R17 94 11A; 367; 5HI ab e1*98/14*0023*12;
e1*98/14*0023*.. 10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 725; 73C; 74A;
74P
7M e1*93/81*0023*.., 66 - 128 225/45R17 94 5HI nur bis
e1*95/54*0023*.., 235/45R17 93 11A; 24M; 367; 5HA e1*98/14*0023*11;
e1*98/14*0023*.. 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
Gutachten 16-00168-CCGBM-04
zur Erteilung eines Nachtrags zur ABE 51066
zu V.1. ANLAGE: 5 Radtyp: D1317
Antragsteller: DIEWE GmbH Stand: 25.05.2020
_______________________________________________________________________________________________________________

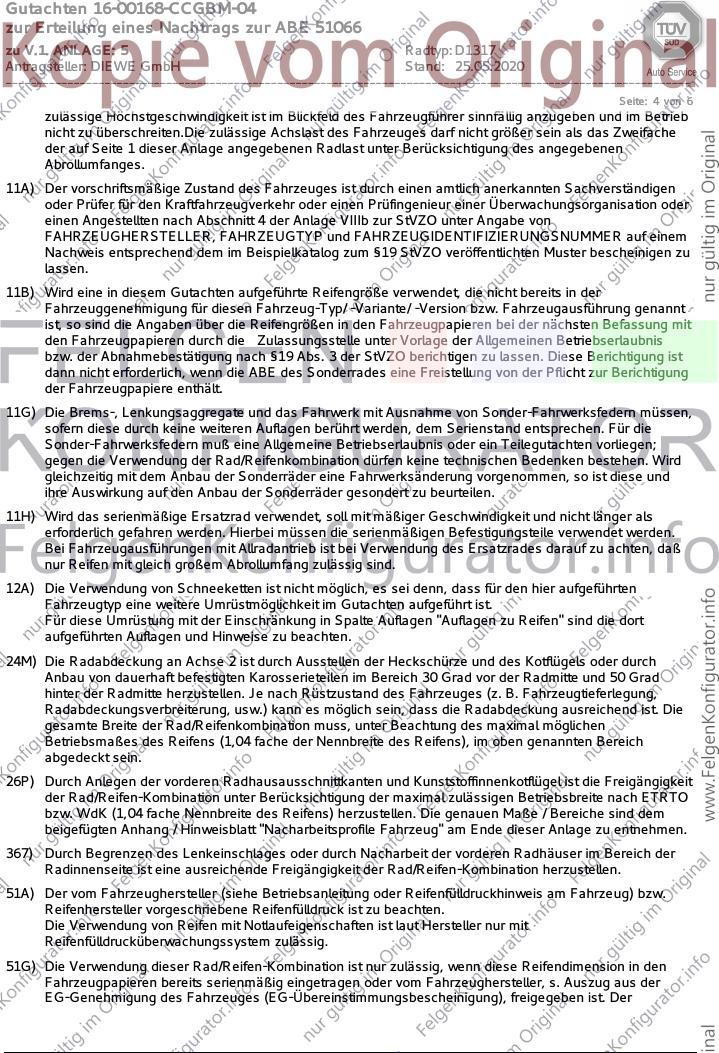

Seite: 4 von 6
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem

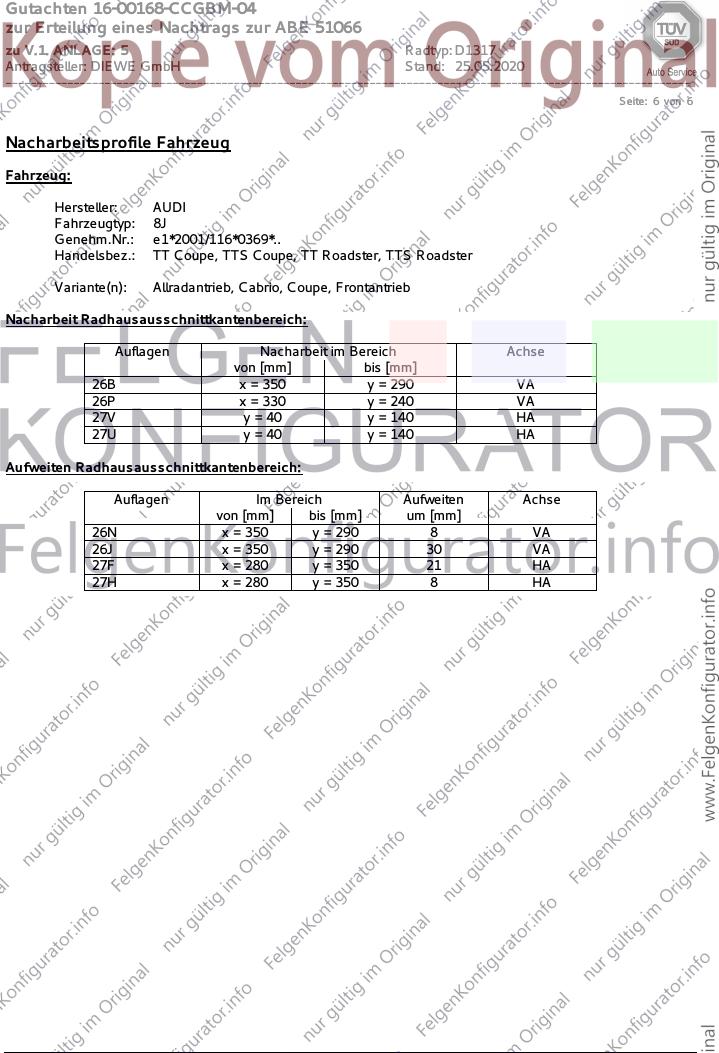

beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Gutachten 16-00168-CCGBM-04
zur Erteilung eines Nachtrags zur ABE 51066
zu V.1. ANLAGE: 5 Radtyp: D1317
Antragsteller: DIEWE GmbH Stand: 25.05.2020
_______________________________________________________________________________________________________________

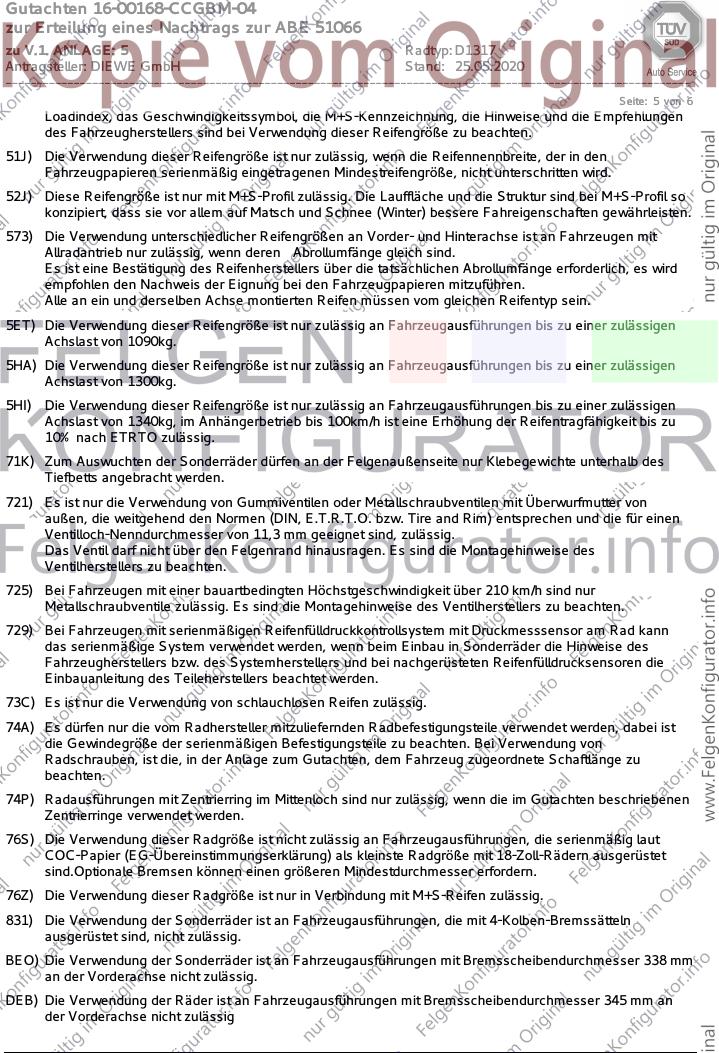

Seite: 5 von 6
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 18-Zoll-Rädern ausgerüstet
sind.Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
831) Die Verwendung der Sonderräder ist an Fahrzeugausführungen, die mit 4-Kolben-Bremssätteln
ausgerüstet sind, nicht zulässig.
BEO) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 338 mm
an der Vorderachse nicht zulässig.
DEB) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 345 mm an
der Vorderachse nicht zulässig
Gutachten 16-00168-CCGBM-04
zur Erteilung eines Nachtrags zur ABE 51066
zu V.1. ANLAGE: 5 Radtyp: D1317
Antragsteller: DIEWE GmbH Stand: 25.05.2020
_______________________________________________________________________________________________________________
Seite: 6 von 6
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 8J
Genehm.Nr.: e1*2001/116*0369*..
Handelsbez.: TT Coupe, TTS Coupe, TT Roadster, TTS Roadster
Variante(n): Allradantrieb, Cabrio, Coupe, Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 290 VA
26P x = 330 y = 240 VA
27V y = 40 y = 140 HA
27U y = 40 y = 140 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 350 y = 290 8 VA
26J x = 350 y = 290 30 VA
27F x = 280 y = 350 21 HA
27H x = 280 y = 350 8 HA
