Kraftfahrt-Bundesamt
DE-24932 Flensburg

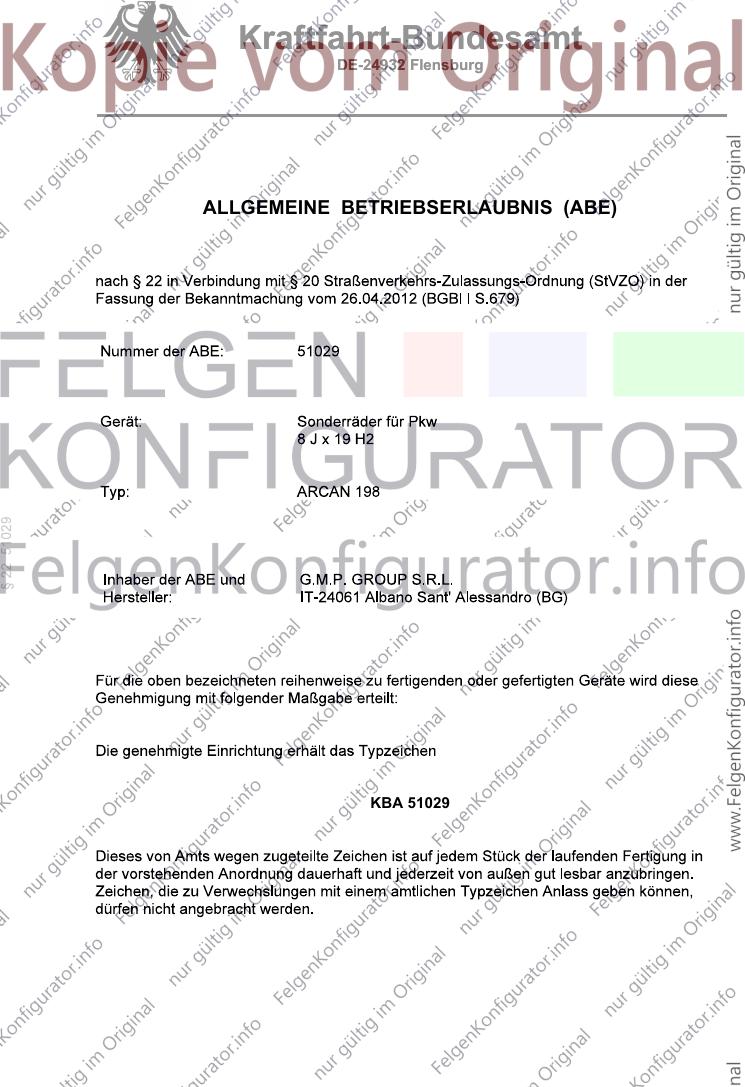

ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
KBA 51029
Kraftfahrt-Bundesamt
DE-24932 Flensburg
51029

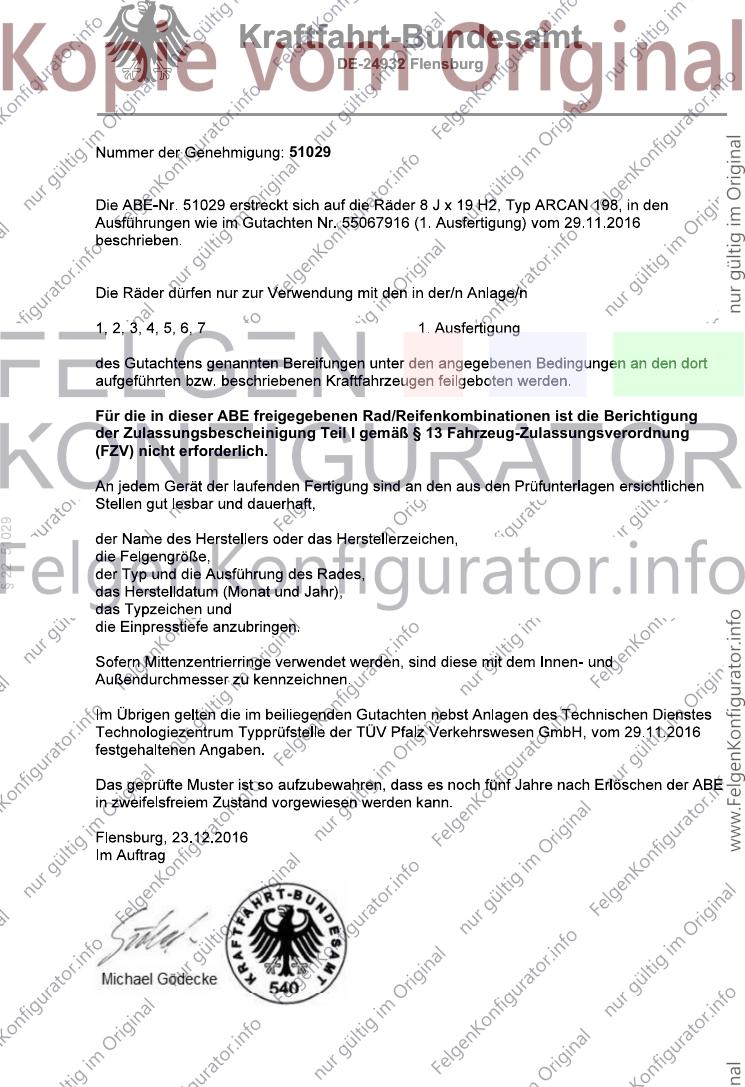

Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
: 51029 --
23.12.2016 --
ARCAN 198 18.04.2016
55067916 (1. Ausfertigung) 29.11.2016
entfällt
not applicable
Kraftfahrt-Bundesamt
DE-24932 Flensburg
51029
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
KBA 51029
Rechtsbehelfsbelehrung
Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg,
Kraftfahrt-Bundesamt
DE-24932 Flensburg
51029

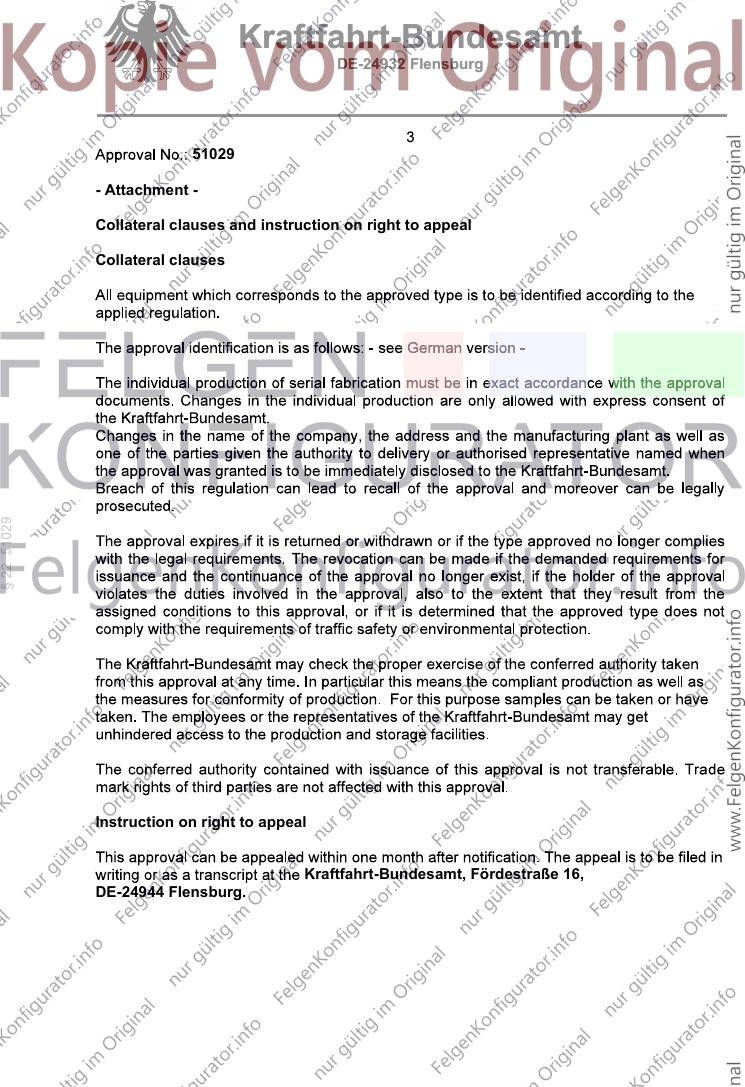

- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
Instruction on right to appeal
Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.

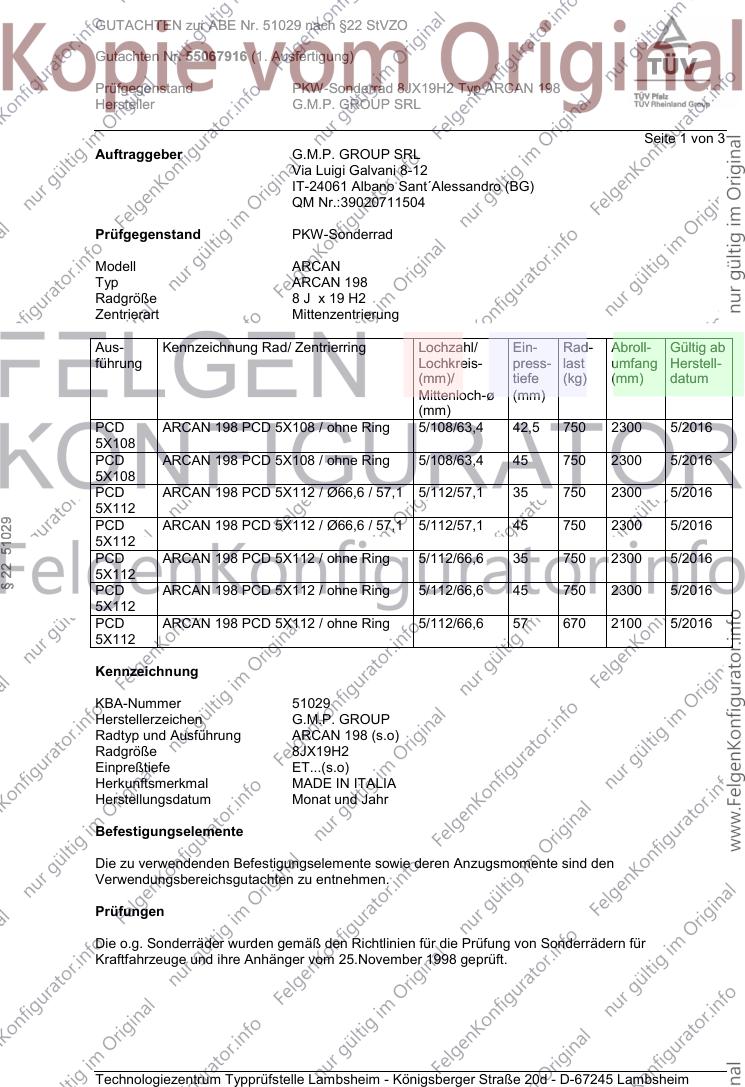

GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 1 von 3
Auftraggeber G.M.P. GROUP SRL
Via Luigi Galvani 8-12
IT-24061 Albano Sant´Alessandro (BG)
QM Nr.:39020711504
Prüfgegenstand PKW-Sonderrad
Modell ARCAN
Typ ARCAN 198
Radgröße 8 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
PCD ARCAN 198 PCD 5X108 / ohne Ring 5/108/63,4 42,5 750 2300 5/2016
5X108
PCD ARCAN 198 PCD 5X108 / ohne Ring 5/108/63,4 45 750 2300 5/2016
5X108
PCD ARCAN 198 PCD 5X112 / Ø66,6 / 57,1 5/112/57,1 35 750 2300 5/2016
5X112
PCD ARCAN 198 PCD 5X112 / Ø66,6 / 57,1 5/112/57,1 45 750 2300 5/2016
5X112
PCD ARCAN 198 PCD 5X112 / ohne Ring 5/112/66,6 35 750 2300 5/2016
5X112
PCD ARCAN 198 PCD 5X112 / ohne Ring 5/112/66,6 45 750 2300 5/2016
5X112
PCD ARCAN 198 PCD 5X112 / ohne Ring 5/112/66,6 57 670 2100 5/2016
5X112
Kennzeichnung
KBA-Nummer 51029
Herstellerzeichen G.M.P. GROUP
Radtyp und Ausführung ARCAN 198 (s.o)
Radgröße 8JX19H2
Einpreßtiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALIA
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 2 von 3

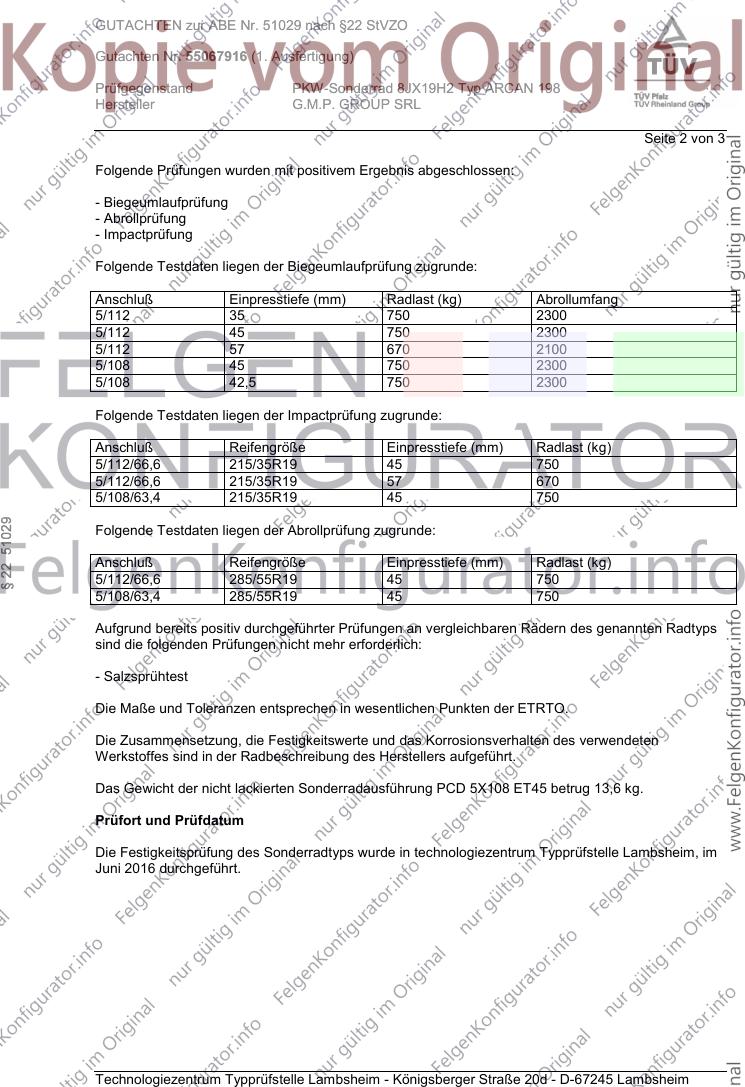

Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/112 35 750 2300
5/112 45 750 2300
5/112 57 670 2100
5/108 45 750 2300
5/108 42,5 750 2300
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/112/66,6 215/35R19 45 750
5/112/66,6 215/35R19 57 670
5/108/63,4 215/35R19 45 750
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/112/66,6 285/55R19 45 750
5/108/63,4 285/55R19 45 750
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung PCD 5X108 ET45 betrug 13,6 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in technologiezentrum Typprüfstelle Lambsheim, im
Juni 2016 durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 3 von 3

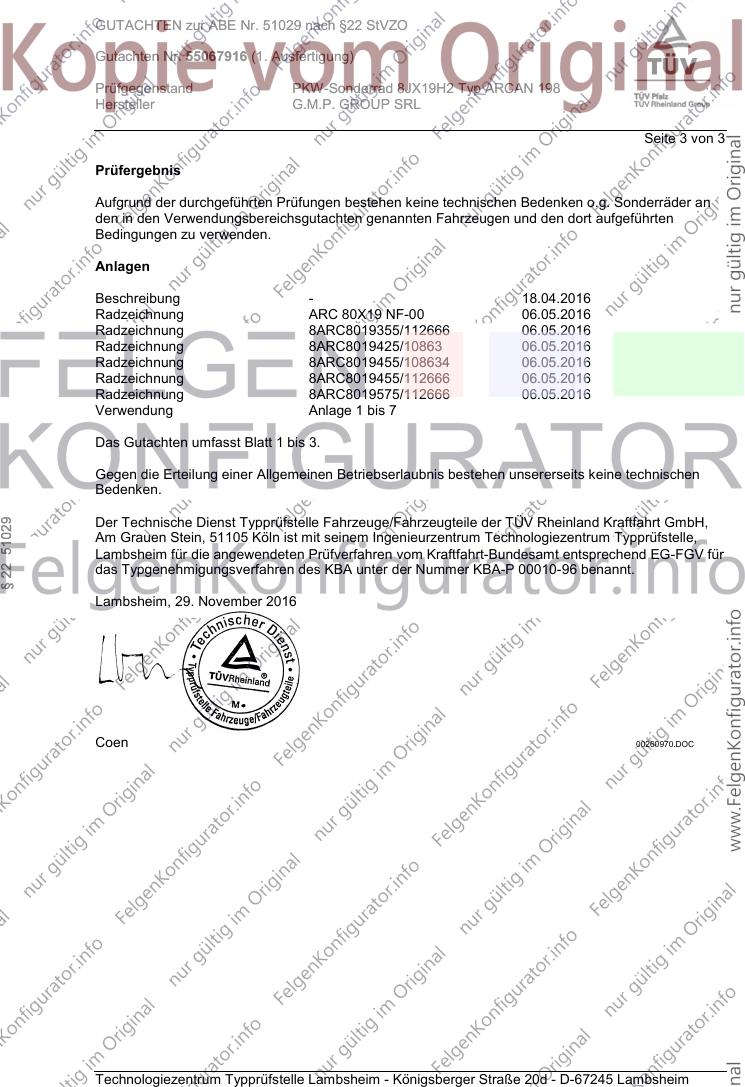

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 18.04.2016
Radzeichnung ARC 80X19 NF-00 06.05.2016
Radzeichnung 8ARC8019355/112666 06.05.2016
Radzeichnung 8ARC8019425/10863 06.05.2016
Radzeichnung 8ARC8019455/108634 06.05.2016
Radzeichnung 8ARC8019455/112666 06.05.2016
Radzeichnung 8ARC8019575/112666 06.05.2016
Verwendung Anlage 1 bis 7
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 29. November 2016
Coen 00260970.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 1 von 14
Auftraggeber G.M.P. GROUP SRL
Via Luigi Galvani 8-12
IT-24061 Albano Sant´Alessandro (BG)
QM Nr.:39020711504
Prüfgegenstand PKW-Sonderrad
Modell ARCAN
Typ ARCAN 198
Radgröße 8JX19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PCD ARCAN 198 PCD 5X108 / ohne 5/108/63,4 42,5 750 2300
5X108 Ring
Kennzeichnungen
KBA-Nummer 51029
Herstellerzeichen G.M.P. GROUP
Radtyp und Ausführung ARCAN 198 (s.o)
Radgröße 8JX19H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALIA
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 125 -
S03 Mutter M12x1,5 Kegel 60° 140 -
S04 Mutter M12x1,5 Kegel 60° 110 -
S05 Mutter M12x1,5 Kegel 60° 130 -
S06 Mutter M12x1,5 Kegel 60° 135 -
S07 Mutter M14x1,5 Festigkeitsklasse 10 Kegel 60° 170 -
S08 Mutter M14x1,5 Kegel 60° 140 -
S09 Mutter M14x1,5 Kegel 60° 135 -
S10 Schraube M14x1,5 Kegel 60° 140 33
S11 Serienschraube M14x1,5 Kegel 60° 140 33,5
S12 Mutter M14x1,5 Festigkeitsklasse 10 Kegel 60° 220 -
S13 Mutter M14x1,5 Kegel 60° 125 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford, Jaguar, Landrover, Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

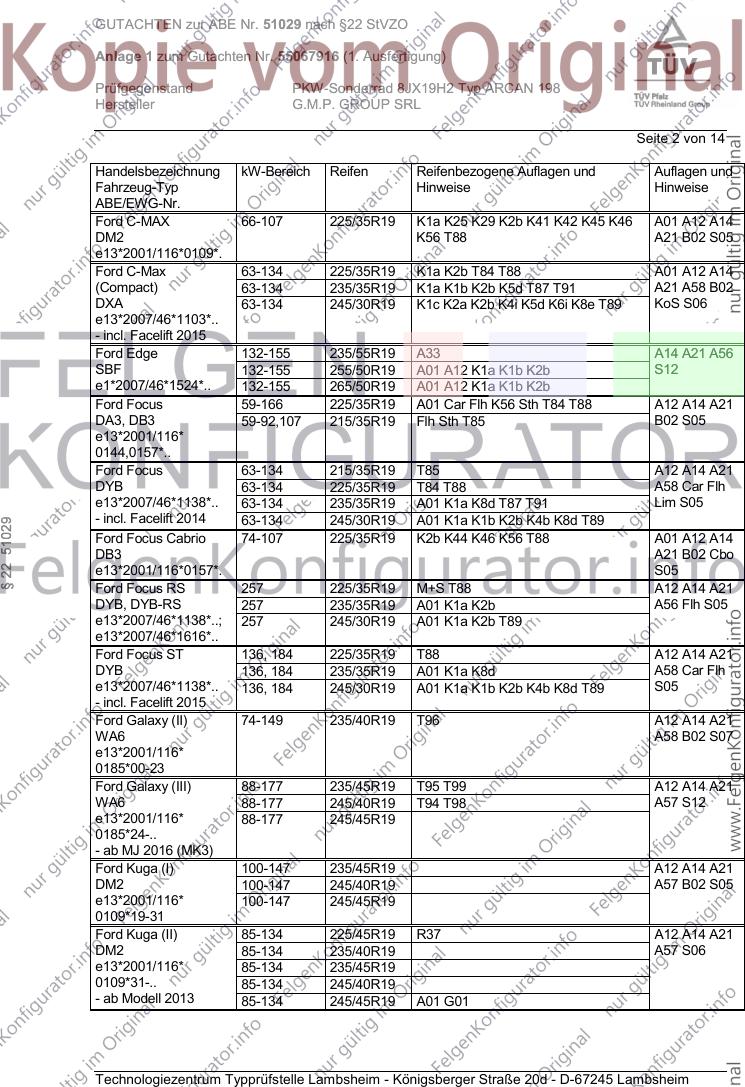

GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 2 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 225/35R19 K1a K25 K29 K2b K41 K42 K45 K46 A01 A12 A14
DM2 K56 T88 A21 B02 S05
e13*2001/116*0109*.
Ford C-Max 63-134 225/35R19 K1a K2b T84 T88 A01 A12 A14
(Compact) 63-134 235/35R19 K1a K1b K2b K5d T87 T91 A21 A58 B02
DXA 63-134 245/30R19 K1c K2a K2b K4i K5d K6i K8e T89 KoS S06
e13*2007/46*1103*..
- incl. Facelift 2015
Ford Edge 132-155 235/55R19 A33 A14 A21 A56
SBF 132-155 255/50R19 A01 A12 K1a K1b K2b S12
e1*2007/46*1524*.. 132-155 265/50R19 A01 A12 K1a K1b K2b
Ford Focus 59-166 225/35R19 A01 Car Flh K56 Sth T84 T88 A12 A14 A21
DA3, DB3 59-92,107 215/35R19 Flh Sth T85 B02 S05
e13*2001/116*
0144,0157*..
Ford Focus 63-134 215/35R19 T85 A12 A14 A21
DYB 63-134 225/35R19 T84 T88 A58 Car Flh
e13*2007/46*1138*.. 63-134 235/35R19 A01 K1a K8d T87 T91 Lim S05
- incl. Facelift 2014 63-134 245/30R19 A01 K1a K1b K2b K4b K8d T89
Ford Focus Cabrio 74-107 225/35R19 K2b K44 K46 K56 T88 A01 A12 A14
DB3 A21 B02 Cbo
e13*2001/116*0157*. S05
Ford Focus RS 257 225/35R19 M+S T88 A12 A14 A21
DYB, DYB-RS 257 235/35R19 A01 K1a K2b A56 Flh S05
e13*2007/46*1138*..; 257 245/30R19 A01 K1a K2b T89
e13*2007/46*1616*..
Ford Focus ST 136, 184 225/35R19 T88 A12 A14 A21
DYB 136, 184 235/35R19 A01 K1a K8d A58 Car Flh
e13*2007/46*1138*.. 136, 184 245/30R19 A01 K1a K1b K2b K4b K8d T89 S05
- incl. Facelift 2015
Ford Galaxy (II) 74-149 235/40R19 T96 A12 A14 A21
WA6 A58 B02 S07
e13*2001/116*
0185*00-23
Ford Galaxy (III) 88-177 235/45R19 T95 T99 A12 A14 A21
WA6 88-177 245/40R19 T94 T98 A57 S12
e13*2001/116* 88-177 245/45R19
0185*24-..
- ab MJ 2016 (MK3)
Ford Kuga (I) 100-147 235/45R19 A12 A14 A21
DM2 100-147 245/40R19 A57 B02 S05
e13*2001/116* 100-147 245/45R19
0109*19-31
Ford Kuga (II) 85-134 225/45R19 R37 A12 A14 A21
DM2 85-134 235/40R19 A57 S06
e13*2001/116* 85-134 235/45R19
0109*31-.. 85-134 245/40R19
- ab Modell 2013 85-134 245/45R19 A01 G01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

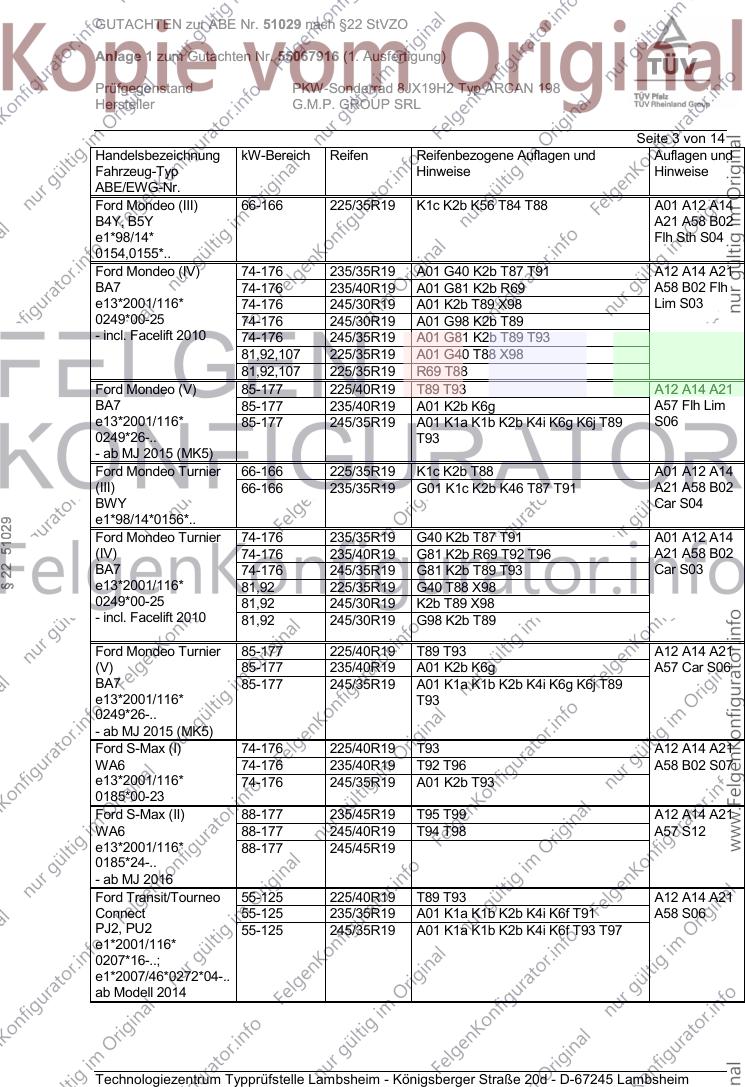

GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 3 von 14

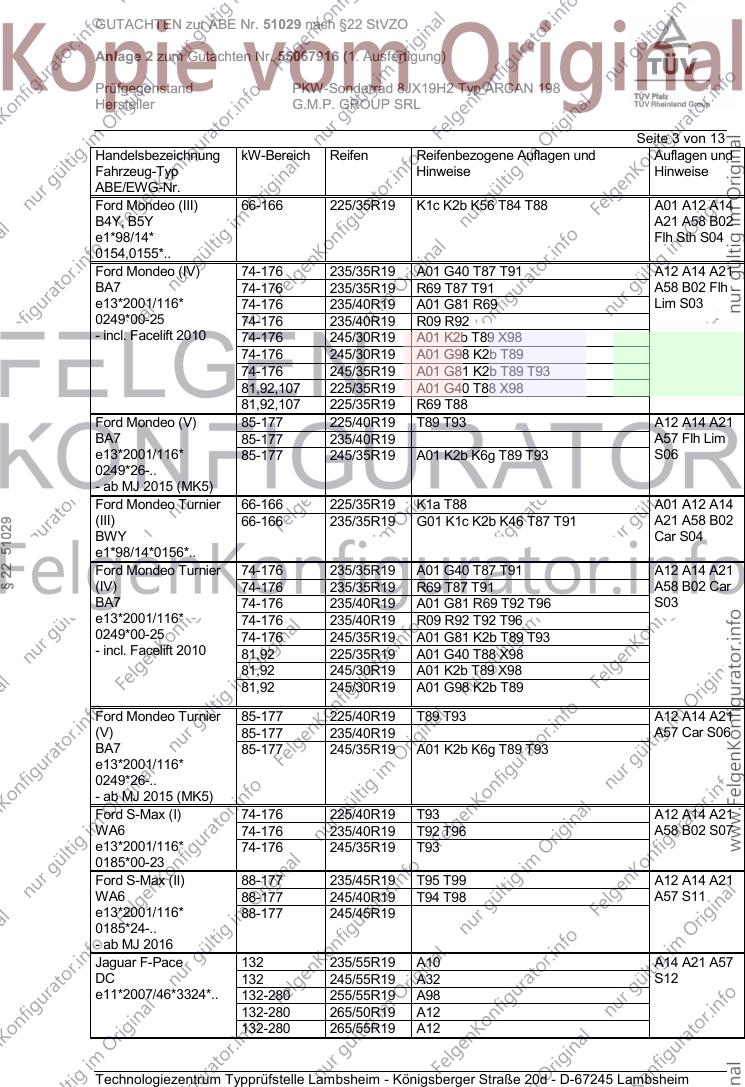

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo (III) 66-166 225/35R19 K1c K2b K56 T84 T88 A01 A12 A14
B4Y, B5Y A21 A58 B02
e1*98/14* Flh Sth S04
0154,0155*..
Ford Mondeo (IV) 74-176 235/35R19 A01 G40 K2b T87 T91 A12 A14 A21
BA7 74-176 235/40R19 A01 G81 K2b R69 A58 B02 Flh
e13*2001/116* 74-176 245/30R19 A01 K2b T89 X98 Lim S03
0249*00-25 74-176 245/30R19 A01 G98 K2b T89
- incl. Facelift 2010 74-176 245/35R19 A01 G81 K2b T89 T93
81,92,107 225/35R19 A01 G40 T88 X98
81,92,107 225/35R19 R69 T88
Ford Mondeo (V) 85-177 225/40R19 T89 T93 A12 A14 A21
BA7 85-177 235/40R19 A01 K2b K6g A57 Flh Lim
e13*2001/116* 85-177 245/35R19 A01 K1a K1b K2b K4i K6g K6j T89 S06
0249*26-.. T93
- ab MJ 2015 (MK5)
Ford Mondeo Turnier 66-166 225/35R19 K1c K2b T88 A01 A12 A14
(III) 66-166 235/35R19 G01 K1c K2b K46 T87 T91 A21 A58 B02
BWY Car S04
e1*98/14*0156*..
Ford Mondeo Turnier 74-176 235/35R19 G40 K2b T87 T91 A01 A12 A14
(IV) 74-176 235/40R19 G81 K2b R69 T92 T96 A21 A58 B02
BA7 74-176 245/35R19 G81 K2b T89 T93 Car S03
e13*2001/116* 81,92 225/35R19 G40 T88 X98
0249*00-25 81,92 245/30R19 K2b T89 X98
- incl. Facelift 2010 81,92 245/30R19 G98 K2b T89
Ford Mondeo Turnier 85-177 225/40R19 T89 T93 A12 A14 A21
(V) 85-177 235/40R19 A01 K2b K6g A57 Car S06
BA7 85-177 245/35R19 A01 K1a K1b K2b K4i K6g K6j T89
e13*2001/116* T93
0249*26-..
- ab MJ 2015 (MK5)
Ford S-Max (I) 74-176 225/40R19 T93 A12 A14 A21
WA6 74-176 235/40R19 T92 T96 A58 B02 S07
e13*2001/116* 74-176 245/35R19 A01 K2b T93
0185*00-23
Ford S-Max (II) 88-177 235/45R19 T95 T99 A12 A14 A21
WA6 88-177 245/40R19 T94 T98 A57 S12
e13*2001/116* 88-177 245/45R19
0185*24-..
- ab MJ 2016
Ford Transit/Tourneo 55-125 225/40R19 T89 T93 A12 A14 A21
Connect 55-125 235/35R19 A01 K1a K1b K2b K4i K6f T91 A58 S06
PJ2, PU2 55-125 245/35R19 A01 K1a K1b K2b K4i K6f T93 T97
e1*2001/116*
0207*16-..;
e1*2007/46*0272*04-..
ab Modell 2014

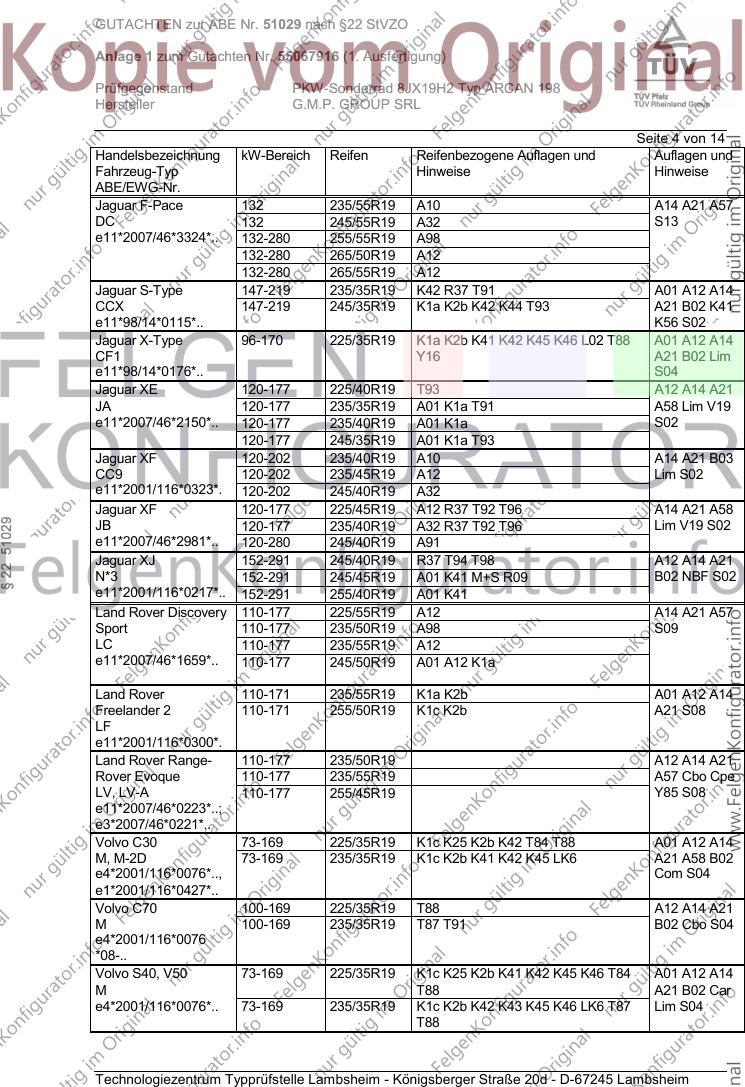

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Jaguar F-Pace 132 235/55R19 A10 A14 A21 A57
DC 132 245/55R19 A32 S13
e11*2007/46*3324*.. 132-280 255/55R19 A98
132-280 265/50R19 A12
132-280 265/55R19 A12
Jaguar S-Type 147-219 235/35R19 K42 R37 T91 A01 A12 A14
CCX 147-219 245/35R19 K1a K2b K42 K44 T93 A21 B02 K41
e11*98/14*0115*.. K56 S02
Jaguar X-Type 96-170 225/35R19 K1a K2b K41 K42 K45 K46 L02 T88 A01 A12 A14
CF1 Y16 A21 B02 Lim
e11*98/14*0176*.. S04
Jaguar XE 120-177 225/40R19 T93 A12 A14 A21
JA 120-177 235/35R19 A01 K1a T91 A58 Lim V19
e11*2007/46*2150*.. 120-177 235/40R19 A01 K1a S02
120-177 245/35R19 A01 K1a T93
Jaguar XF 120-202 235/40R19 A10 A14 A21 B03
CC9 120-202 235/45R19 A12 Lim S02
e11*2001/116*0323*. 120-202 245/40R19 A32
Jaguar XF 120-177 225/45R19 A12 R37 T92 T96 A14 A21 A58
JB 120-177 235/40R19 A32 R37 T92 T96 Lim V19 S02
e11*2007/46*2981*.. 120-280 245/40R19 A91
Jaguar XJ 152-291 245/40R19 R37 T94 T98 A12 A14 A21
N*3 152-291 245/45R19 A01 K41 M+S R09 B02 NBF S02
e11*2001/116*0217*.. 152-291 255/40R19 A01 K41
Land Rover Discovery 110-177 225/55R19 A12 A14 A21 A57
Sport 110-177 235/50R19 A98 S09
LC 110-177 235/55R19 A12
e11*2007/46*1659*.. 110-177 245/50R19 A01 A12 K1a
Land Rover 110-171 235/55R19 K1a K2b A01 A12 A14
Freelander 2 110-171 255/50R19 K1c K2b A21 S08
LF
e11*2001/116*0300*.
Land Rover Range- 110-177 235/50R19 A12 A14 A21
Rover Evoque 110-177 235/55R19 A57 Cbo Cpe
LV, LV-A 110-177 255/45R19 Y85 S08
e11*2007/46*0223*..;
e3*2007/46*0221*..
Volvo C30 73-169 225/35R19 K1c K25 K2b K42 T84 T88 A01 A12 A14
M, M-2D 73-169 235/35R19 K1c K2b K41 K42 K45 LK6 A21 A58 B02
e4*2001/116*0076*.., Com S04
e1*2001/116*0427*..
Volvo C70 100-169 225/35R19 T88 A12 A14 A21
M 100-169 235/35R19 T87 T91 B02 Cbo S04
e4*2001/116*0076
*08-..
Volvo S40, V50 73-169 225/35R19 K1c K25 K2b K41 K42 K45 K46 T84 A01 A12 A14
M T88 A21 B02 Car
e4*2001/116*0076*.. 73-169 235/35R19 K1c K2b K42 K43 K45 K46 LK6 T87 Lim S04
T88
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S60, V60 84-177 225/35R19 A58 K2b K4i K6f T88 A01 A12 A14
F, F-N2D 84-177 245/30R19 A58 K1c K2b K4i K6f T89 A21 A57 Car
e9*2007/46*0023*..; 84-180 235/35R19 K1a K1b K2b K4i K6f T87 T91 Lim Npf V00
e13*2007/46*1157*.. 84-242 235/40R19 G03 K1a K1b K2b K3i K4i K6f V19 S10
84-242 245/35R19 K1c K2b K4i K6f T89 T93
Volvo S60CC, V60CC 110-187 225/45R19 A12 A14 A21
F 110-187 235/40R19 A57 Car KMV
e9*2007/46*0023*.. 110-187 235/45R19 A01 K3s Lim S10
110-187 245/40R19
Volvo S80 80-180 235/35R19 T91 A12 A14 A21
A, A-2D 80-232 225/40R19 T93 S10
e9*2001/116*0057*.., 80-232 235/40R19 A01 G03 T92 T96
e1*2001/116*0504*.. 80-232 235/40R19 R09 T92 T96
80-232 245/35R19 A01 K1a K1b K2b K46 T93
Volvo S90, V90 140-187 225/45R19 A12 R37 A14 A21 A57
P 140-187 235/40R19 A98 R37 Car Lim S10
e4*2007/46*1067*.. 140-235 245/40R19 A98
Volvo V40 84 - 187 225/35R19 T84 T88 A12 A14 A21
M, M-N2E 84 - 187 235/35R19 A01 K1a K1b K6g T87 T91 A58 Flh V19
e4*2001/116* 84 - 187 245/30R19 A01 K1c K2b K6g T89 X4V S05
0076*27-..;
e13*2007/46*1337*..
Volvo V40 CC 84-187 225/40R19 A33 A14 A21 A57
M, M-N2E 84-187 235/35R19 A01 A12 K1a K1b T87 T91 Flh S05
e4*2001/116* 84-187 245/35R19 A01 A12 K1c
0076*29..;
e13*2007/46*1337*..
- Cross Country
Volvo V60 Hybrid 120-162 235/40R19 G81 K1a K1b K2b K3i K4i K5b K6f A01 A12 A14
G T96 A21 A56 Car
e9*2007/46*0093*.. 120-162 245/35R19 K1c K2b K4i K6f T93 S10
Volvo V70 120-224 235/40R19 R09 T92 T96 A12 A14 A21
B, /-2D, /-N2D, /-N2E 80-179 235/35R19 T91 Car X7V S10
e9*2001/116*0065*..; 80-224 225/40R19 T93
e1*2001/116*0505*..; 80-224 235/40R19 A01 G03 T92 T96
e1*2007/46*0495*..; 80-224 245/35R19 A01 K1a K1b K46 T93
e13*2007/46*1203*..
Volvo XC60 100-242 235/55R19 K1c K2b A01 A12 A14
D, /-2D, /-N2D, /-N2E 100-242 245/50R19 K1c K2b A21 A57 S10
e9*2001/116*0068*..; 100-242 255/45R19 K1c K2b
e1*2001/116*0507*..; 100-242 255/50R19 K1c K2b
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC70 120-224 225/45R19 T92 T96 A12 A14 A21
B, /-2D, /-N2D, /-N2E 120-224 235/45R19 A01 K1a Car KMV S10
e9*2001/116*0065*..; 120-224 245/40R19 A01 K1c
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..

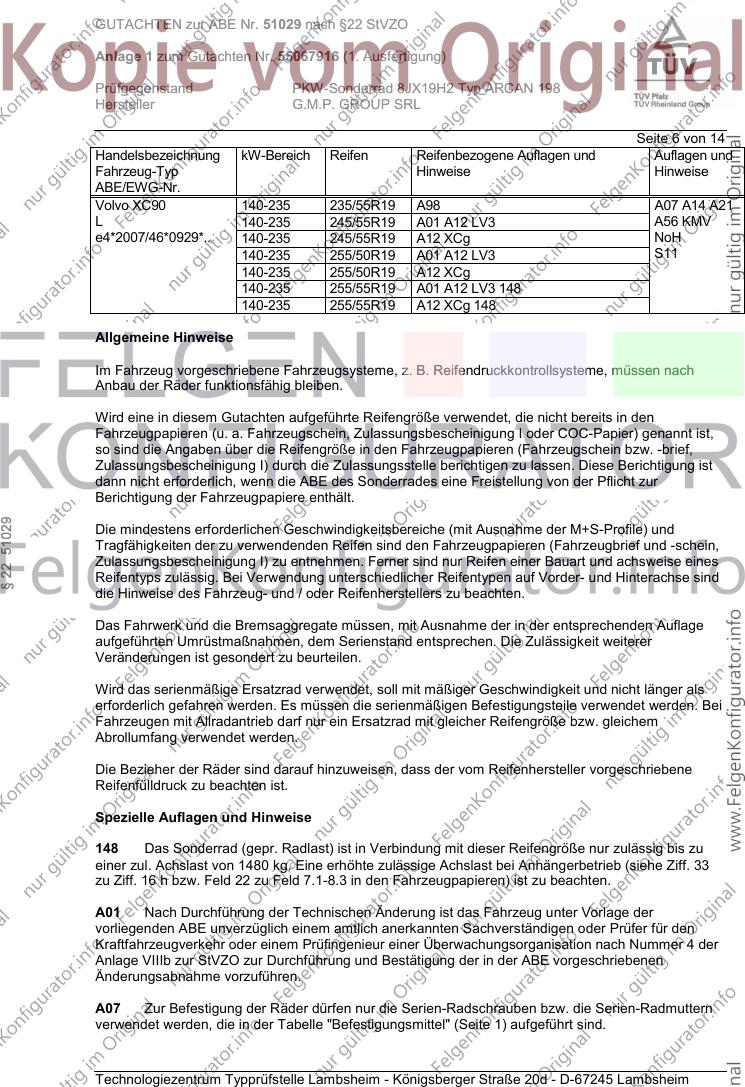

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 6 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC90 140-235 235/55R19 A98 A07 A14 A21
L 140-235 245/55R19 A01 A12 LV3 A56 KMV
e4*2007/46*0929*.. 140-235 245/55R19 A12 XCg NoH
140-235 255/50R19 A01 A12 LV3 S11
140-235 255/50R19 A12 XCg
140-235 255/55R19 A01 A12 LV3 148
140-235 255/55R19 A12 XCg 148

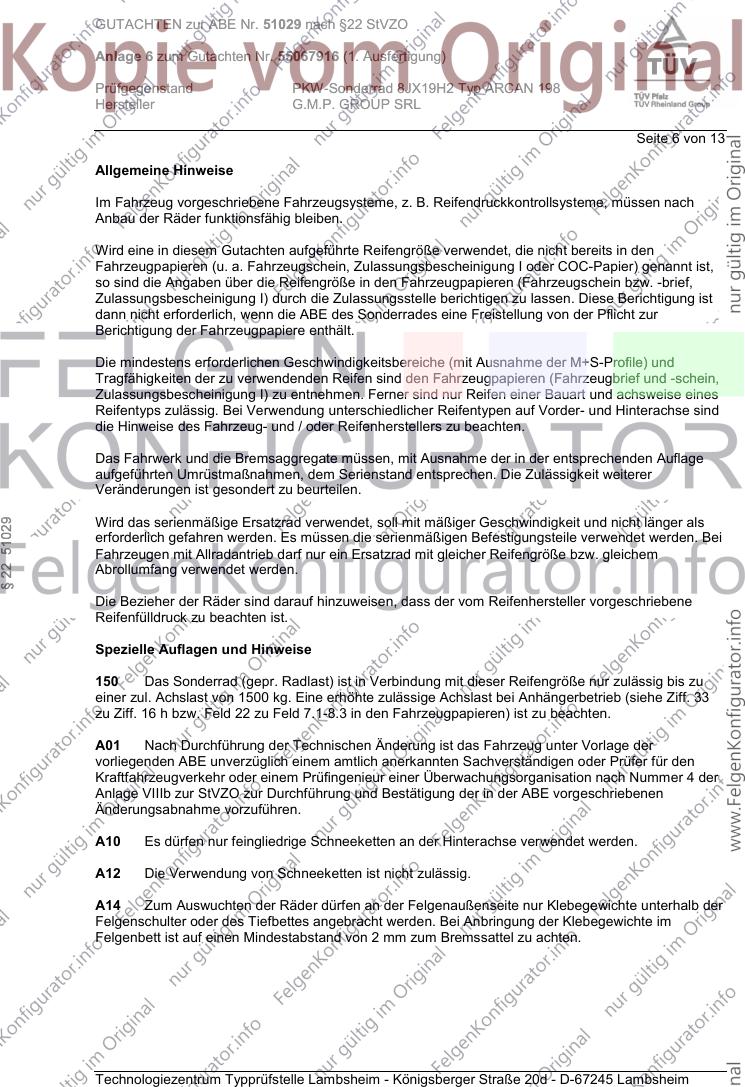

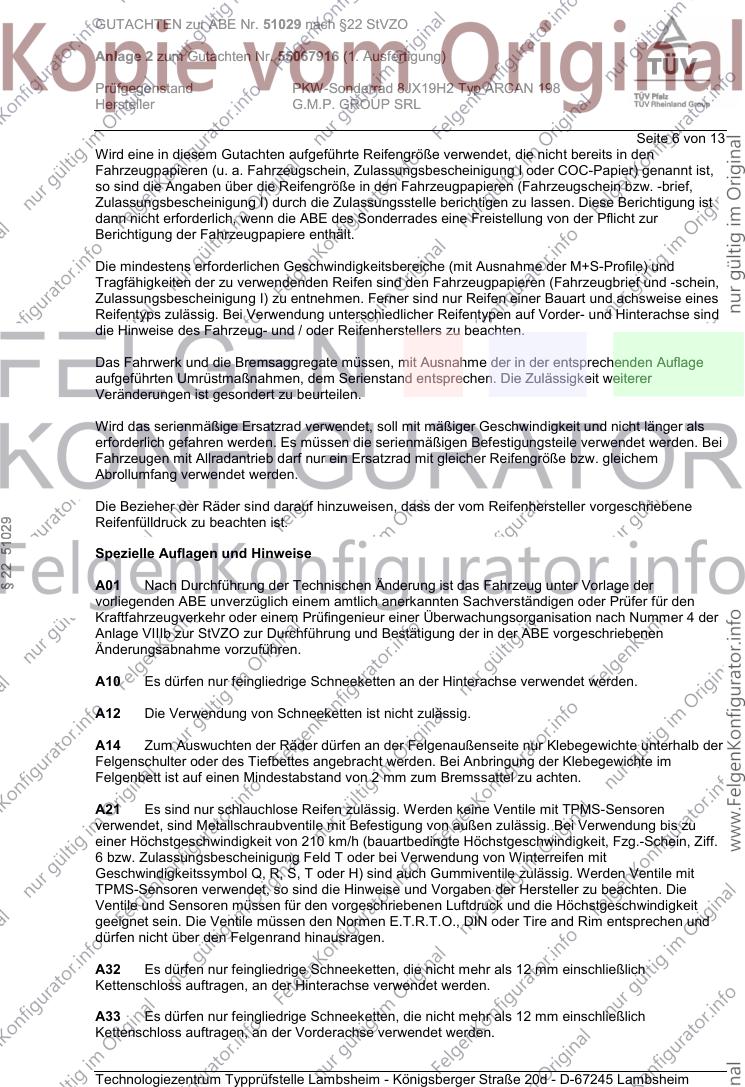

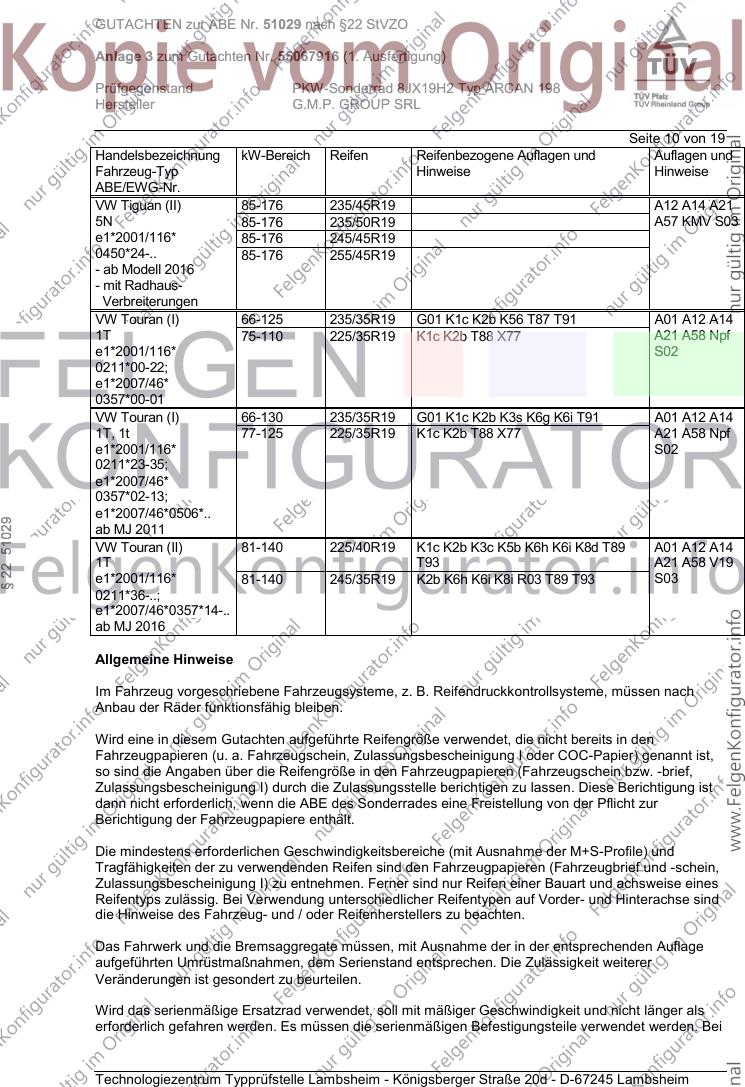

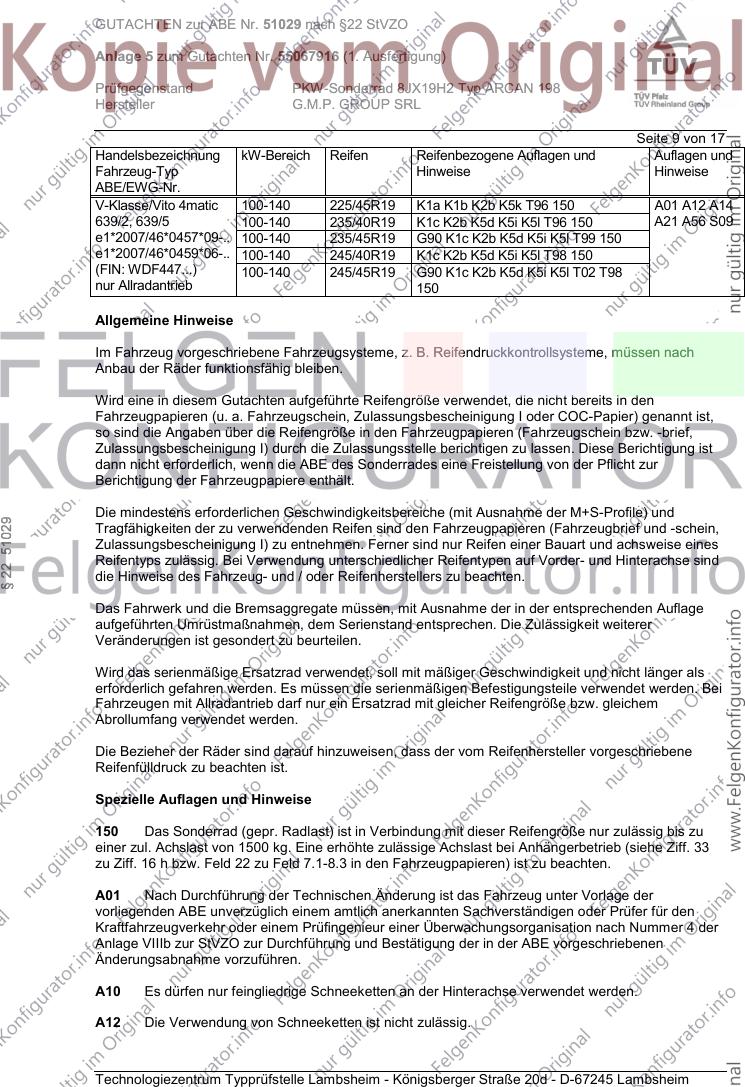

Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
148 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1480 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 7 von 14
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.

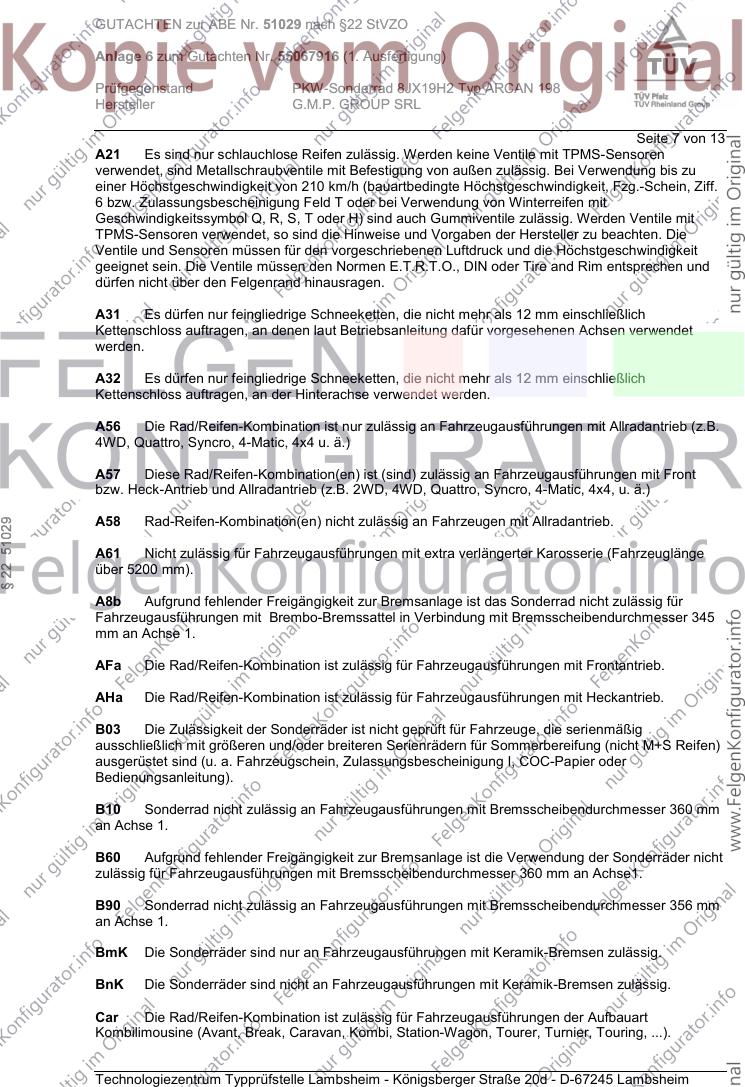

A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen
Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 8 von 14

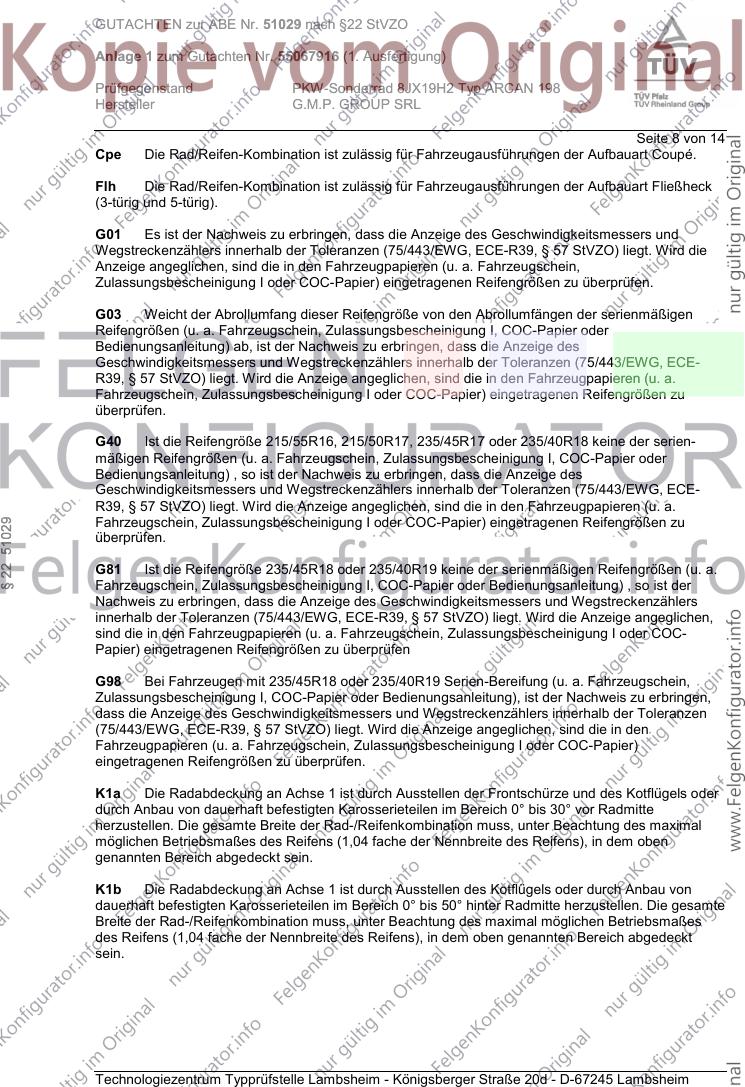

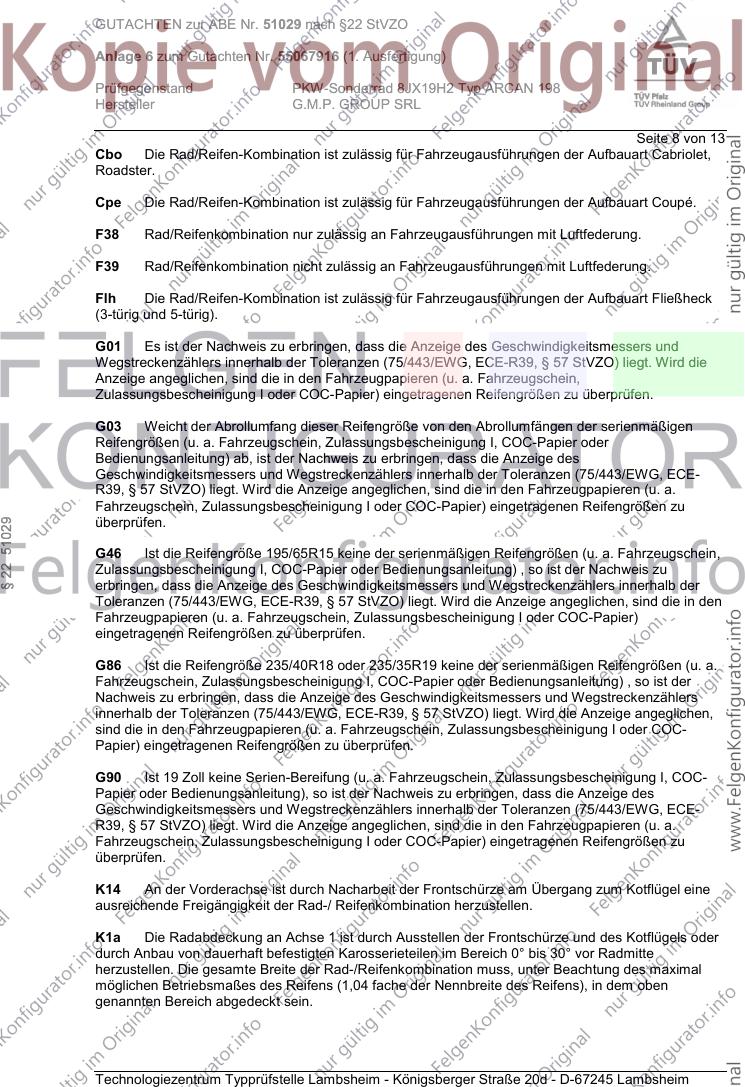

Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).

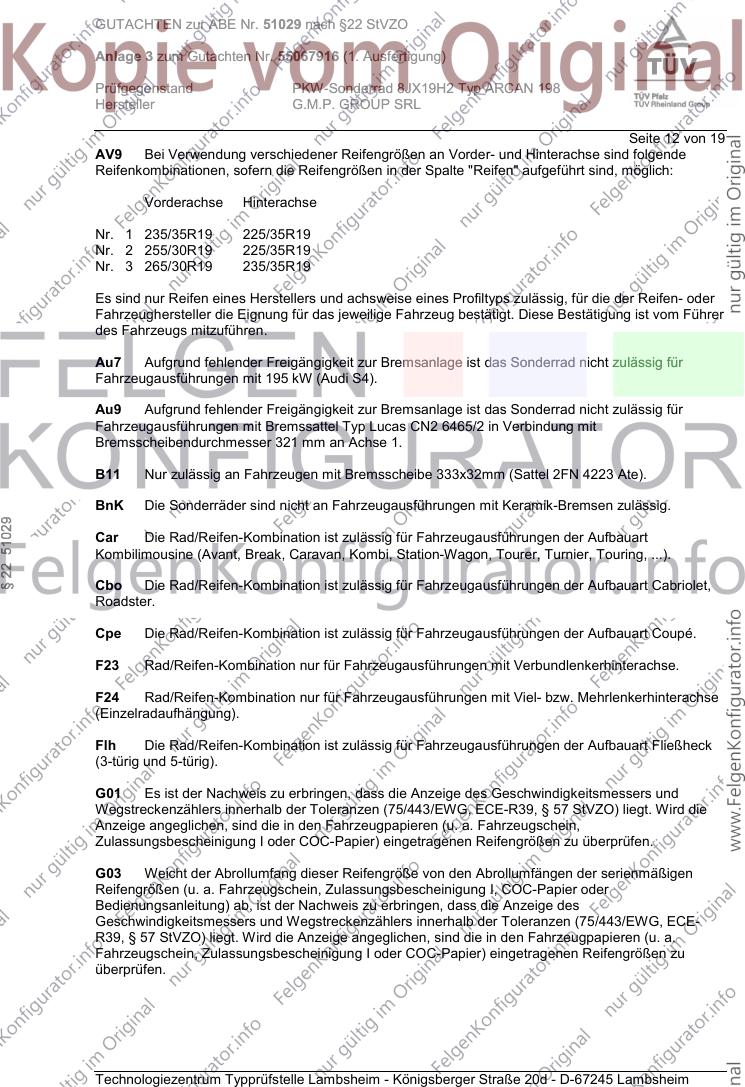

G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.

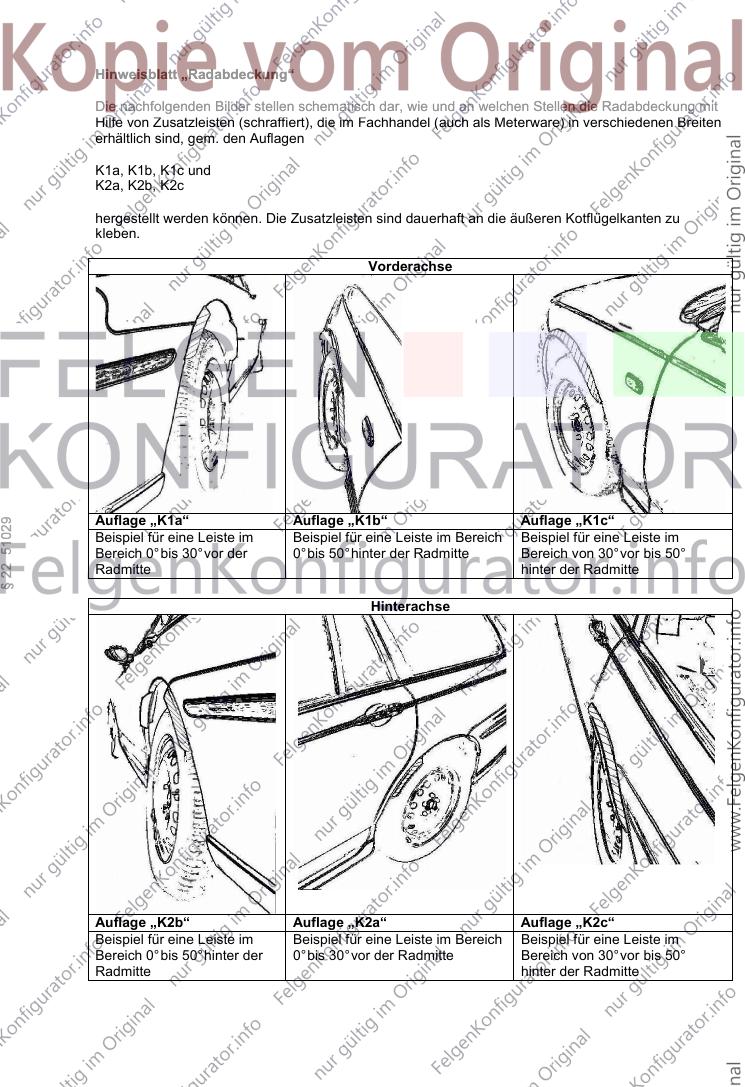

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

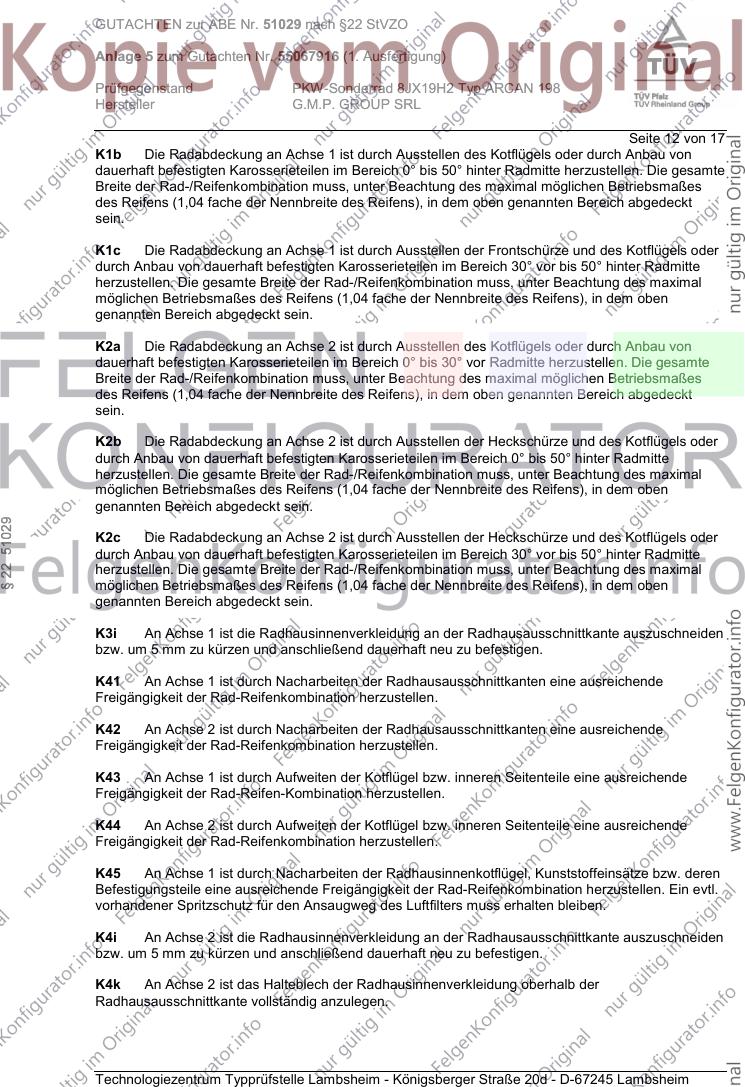

K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 9 von 14

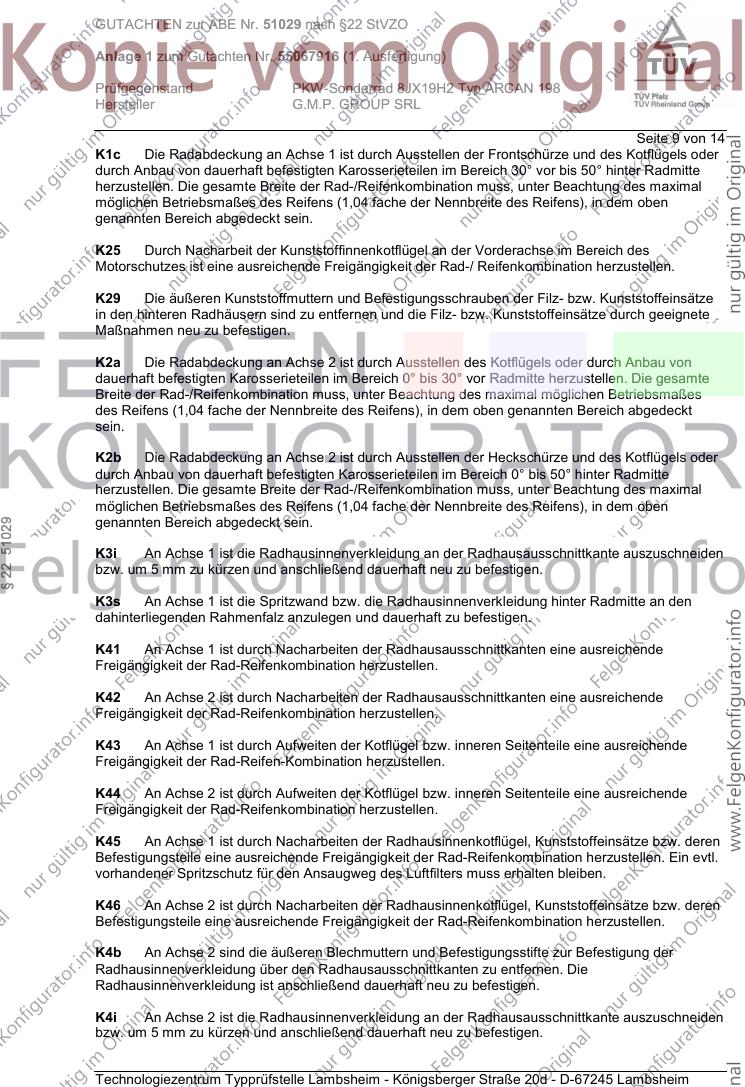

K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze
in den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die
Radhausinnenverkleidung ist anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 10 von 14

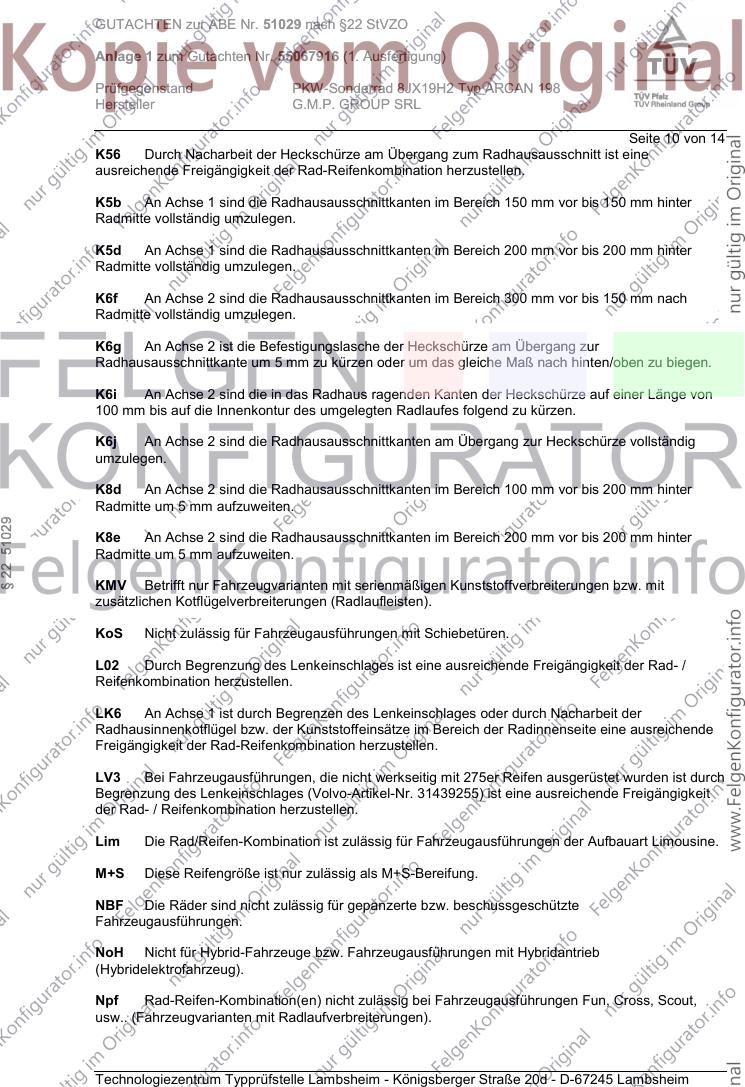

K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
LV3 Bei Fahrzeugausführungen, die nicht werkseitig mit 275er Reifen ausgerüstet wurden ist durch
Begrenzung des Lenkeinschlages (Volvo-Artikel-Nr. 31439255) ist eine ausreichende Freigängigkeit
der Rad- / Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 11 von 14

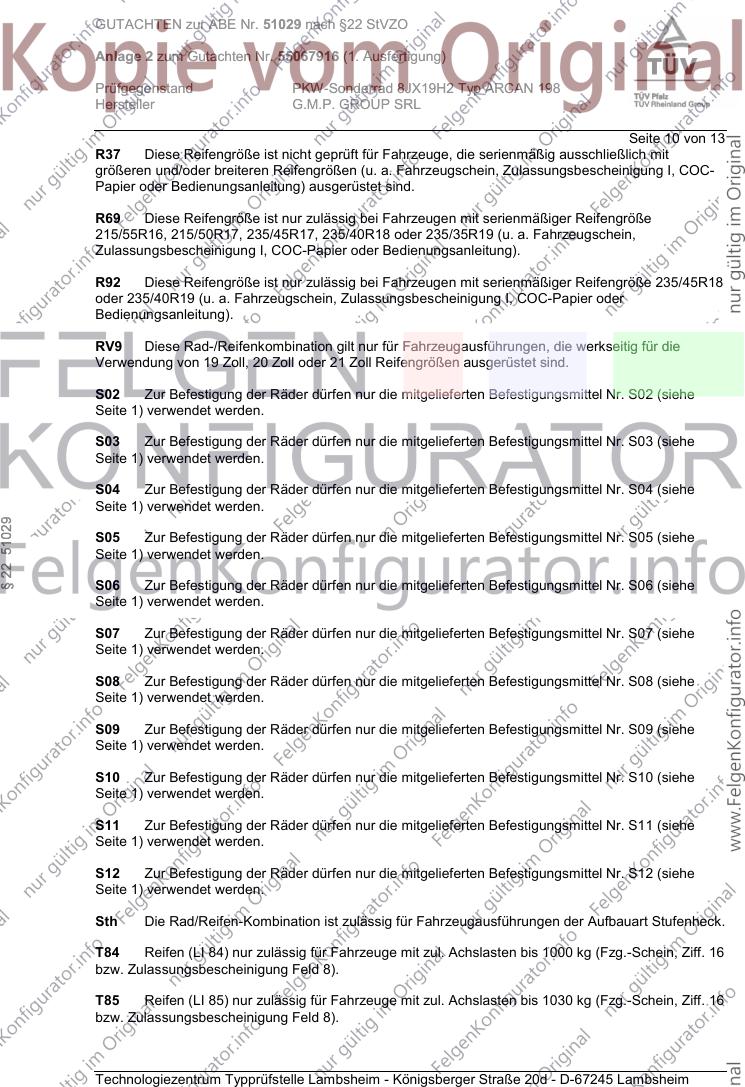

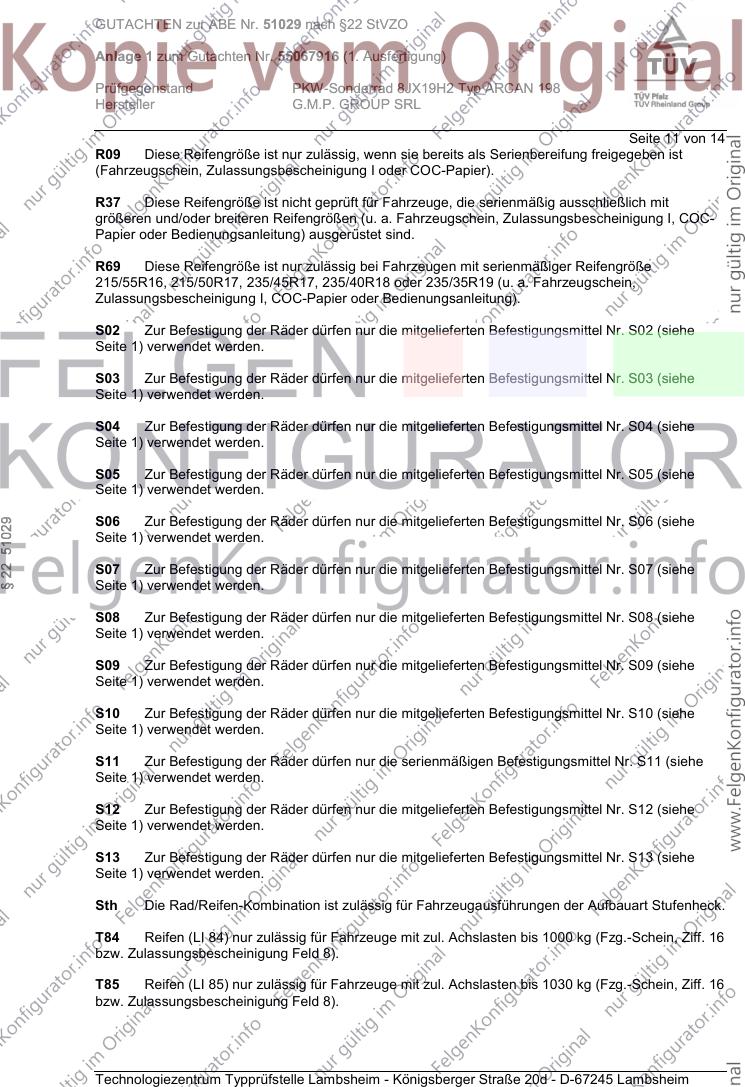

R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S11 (siehe
Seite 1) verwendet werden.
S12 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S12 (siehe
Seite 1) verwendet werden.
S13 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S13 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 12 von 14

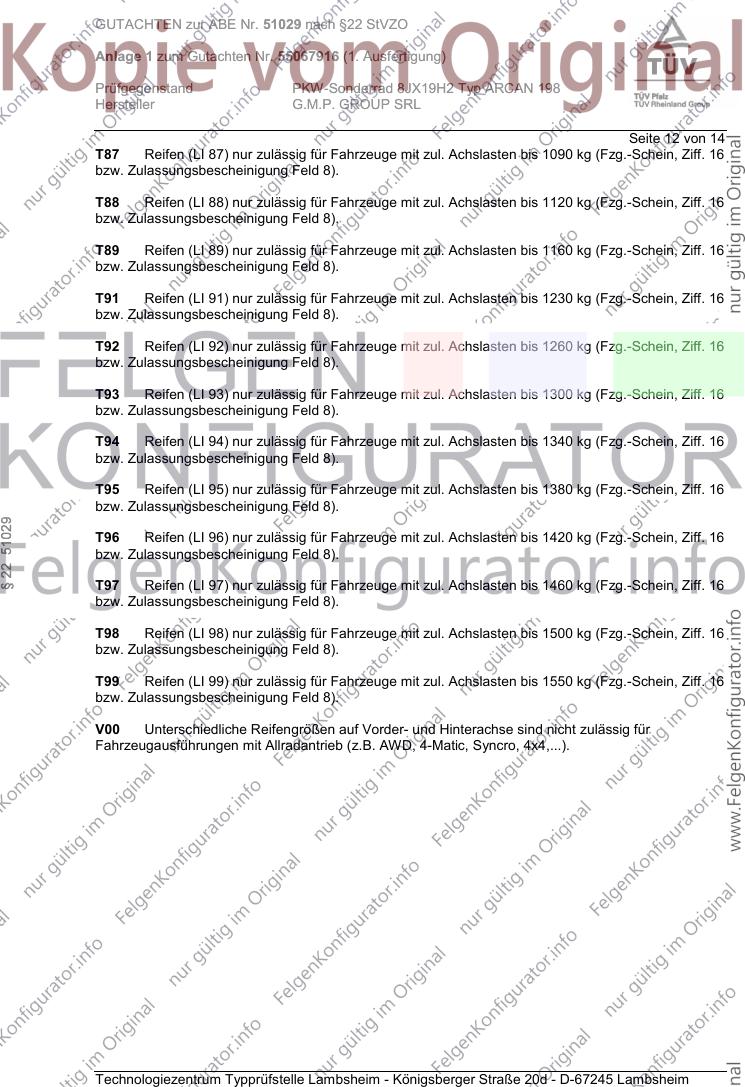

T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 13 von 14

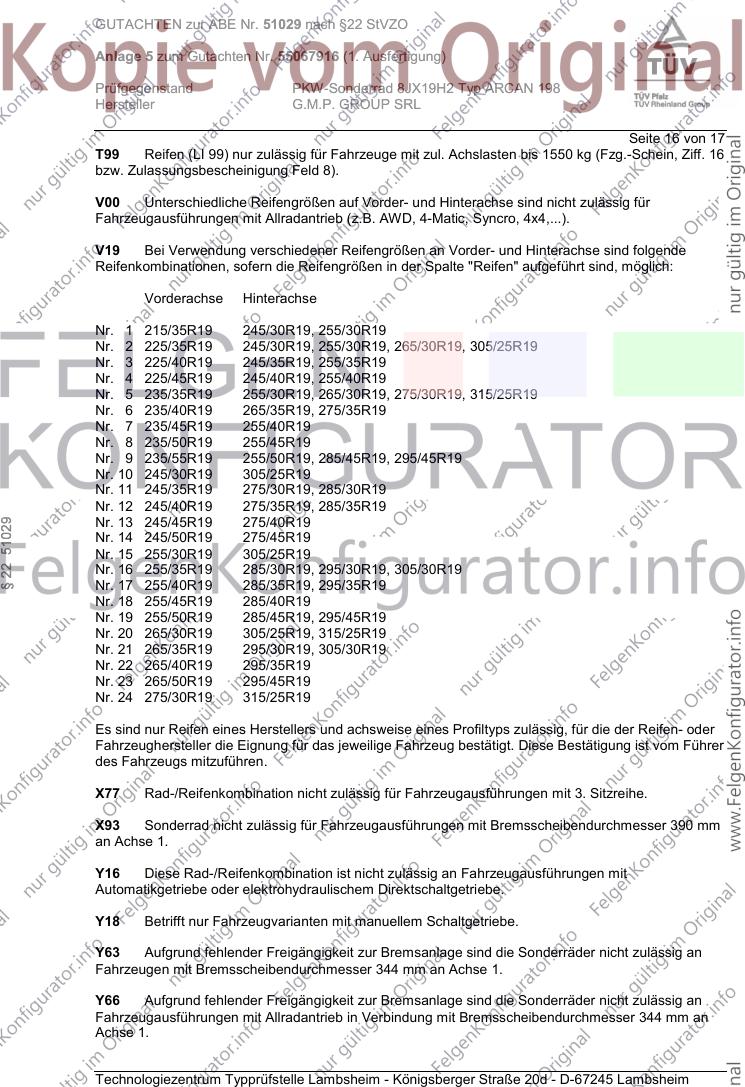

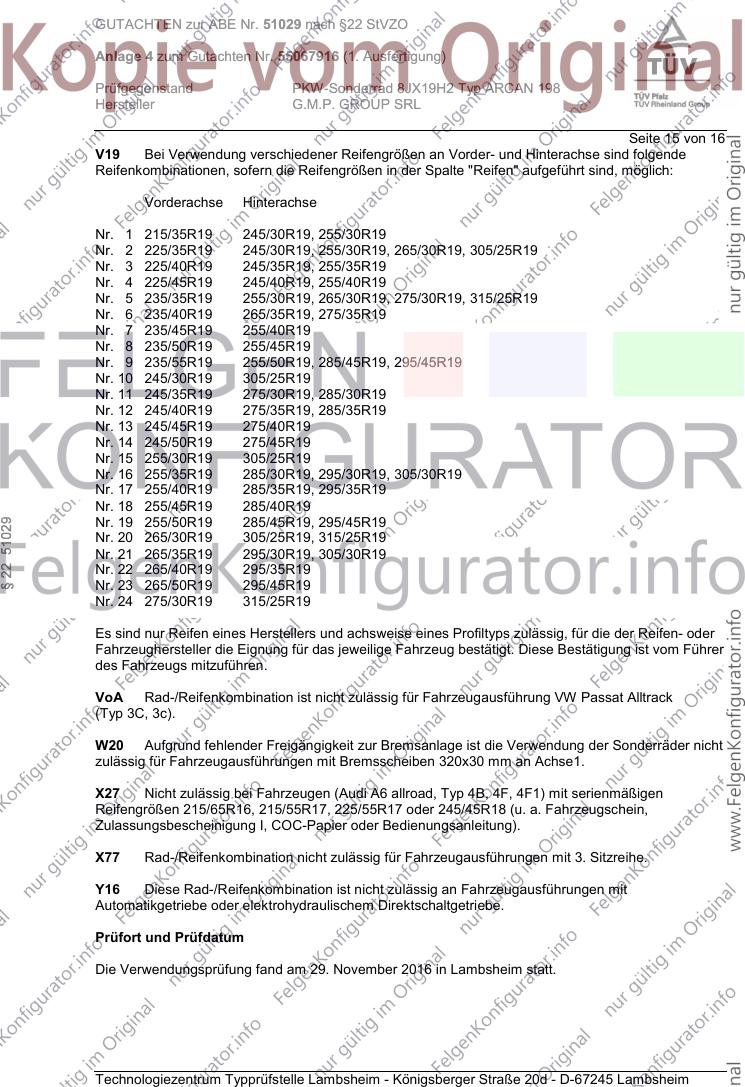

V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Nr. 23 265/50R19 295/45R19
Nr. 24 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
235/45R18 oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
XCg Betrifft nur Fahrzeuge, die werkseitig mit 275er Reifen ausgerüstet wurden (großer
Wendekreis).
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Automatikgetriebe oder elektrohydraulischem Direktschaltgetriebe.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 14 von 14

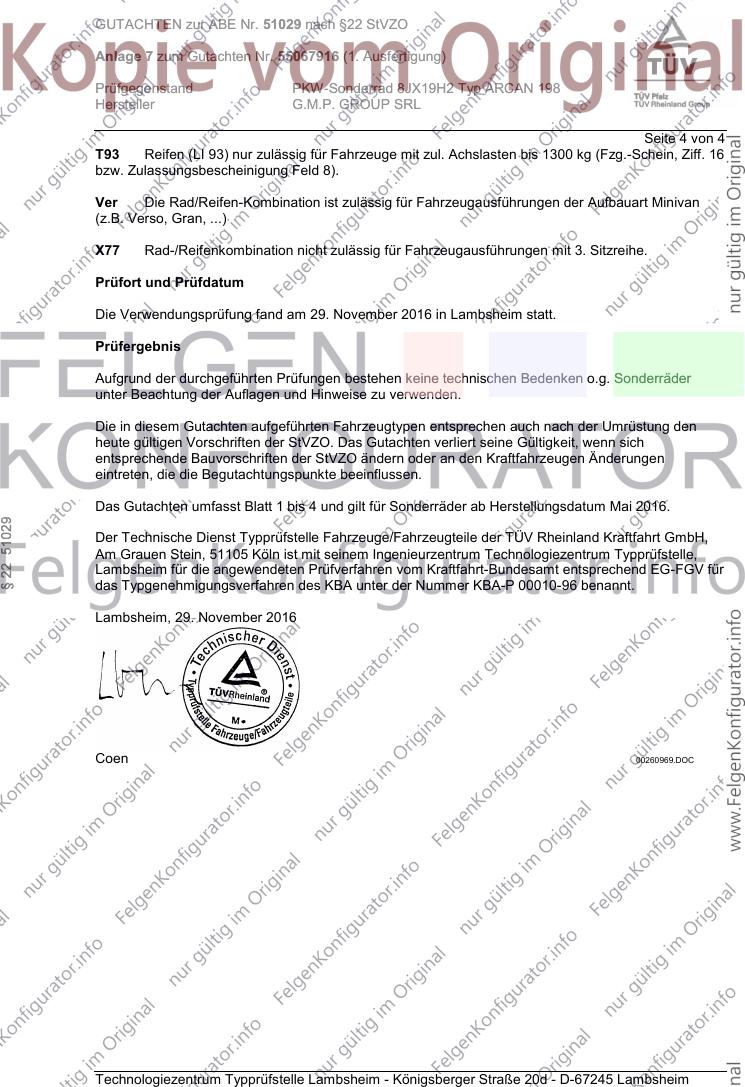

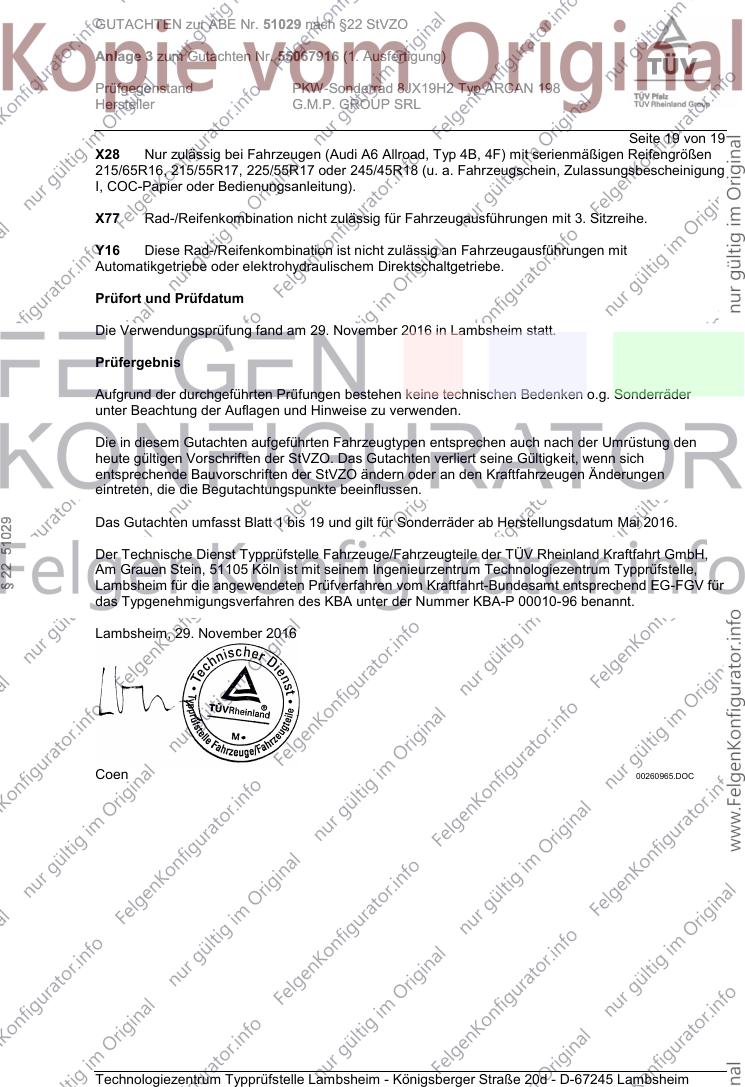

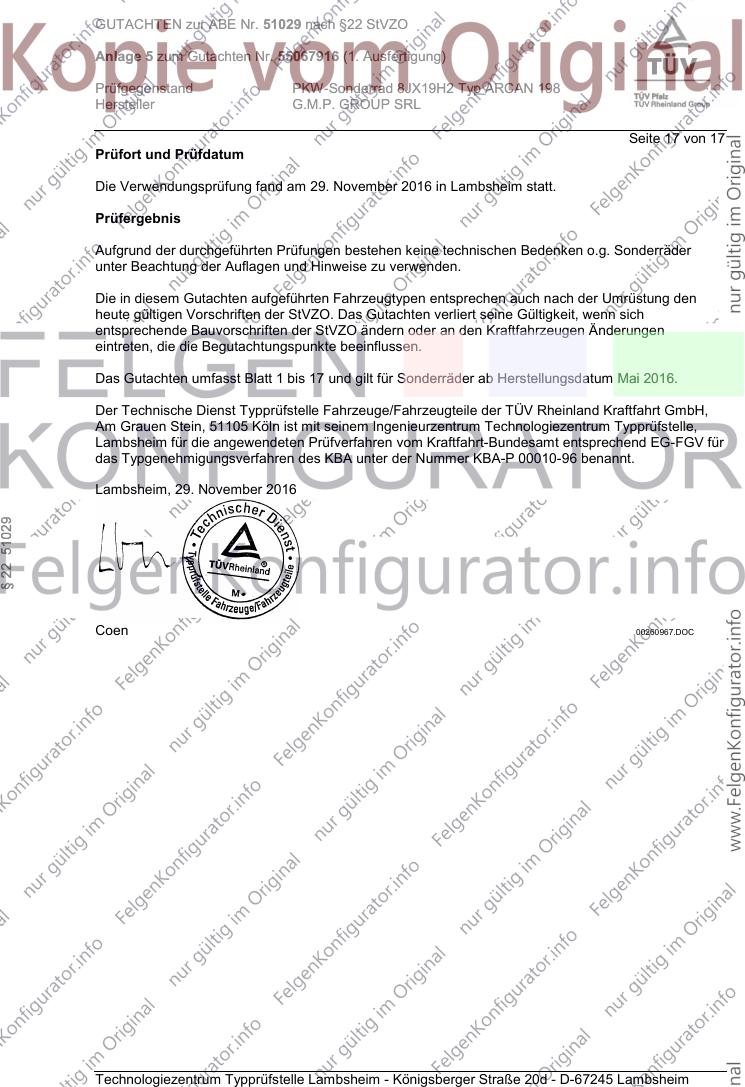

Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 29. November 2016 in Lambsheim statt.

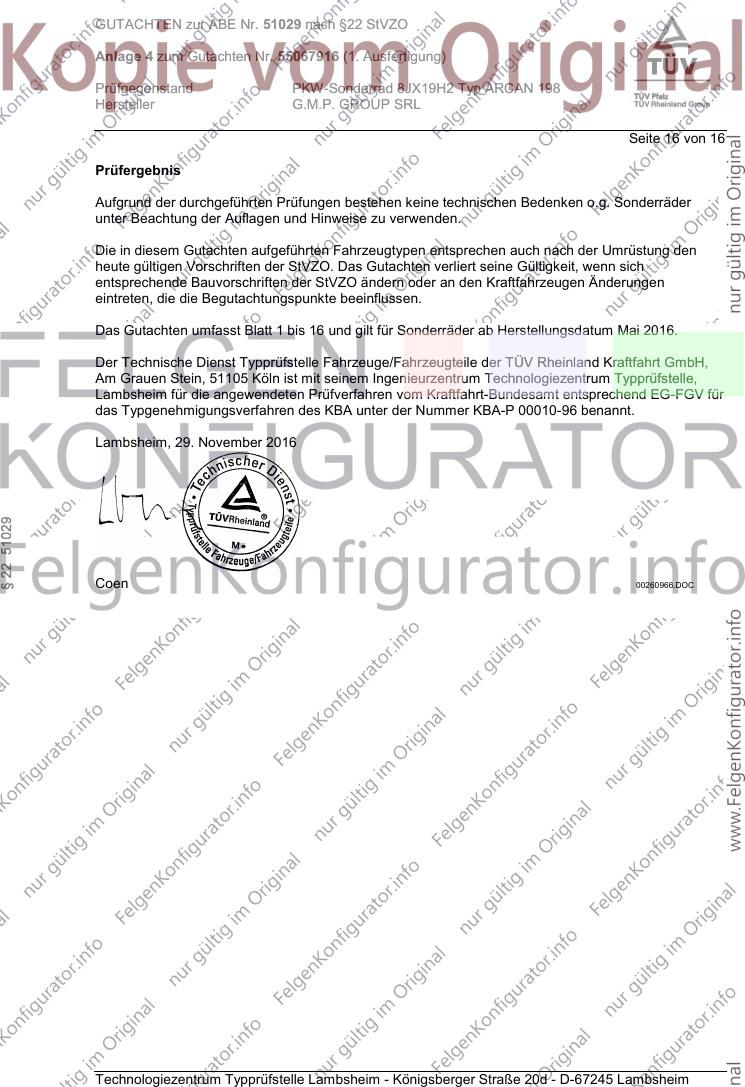

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum Mai 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 29. November 2016
Coen 00260963.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

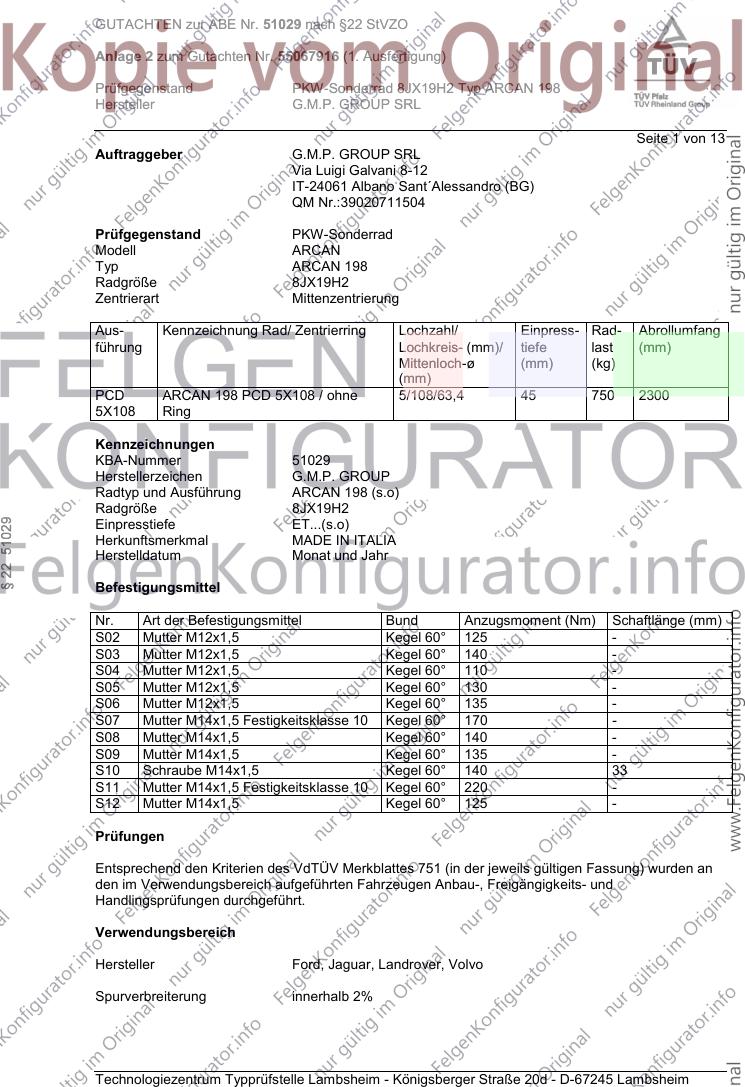

GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL

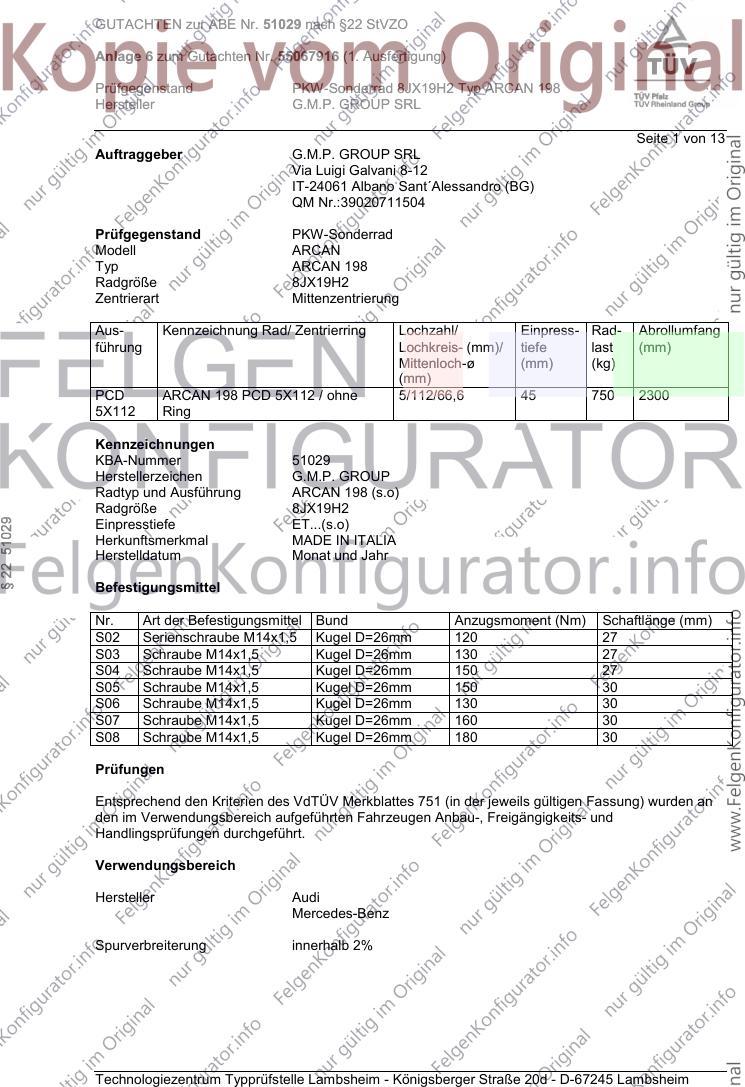

Seite 1 von 13

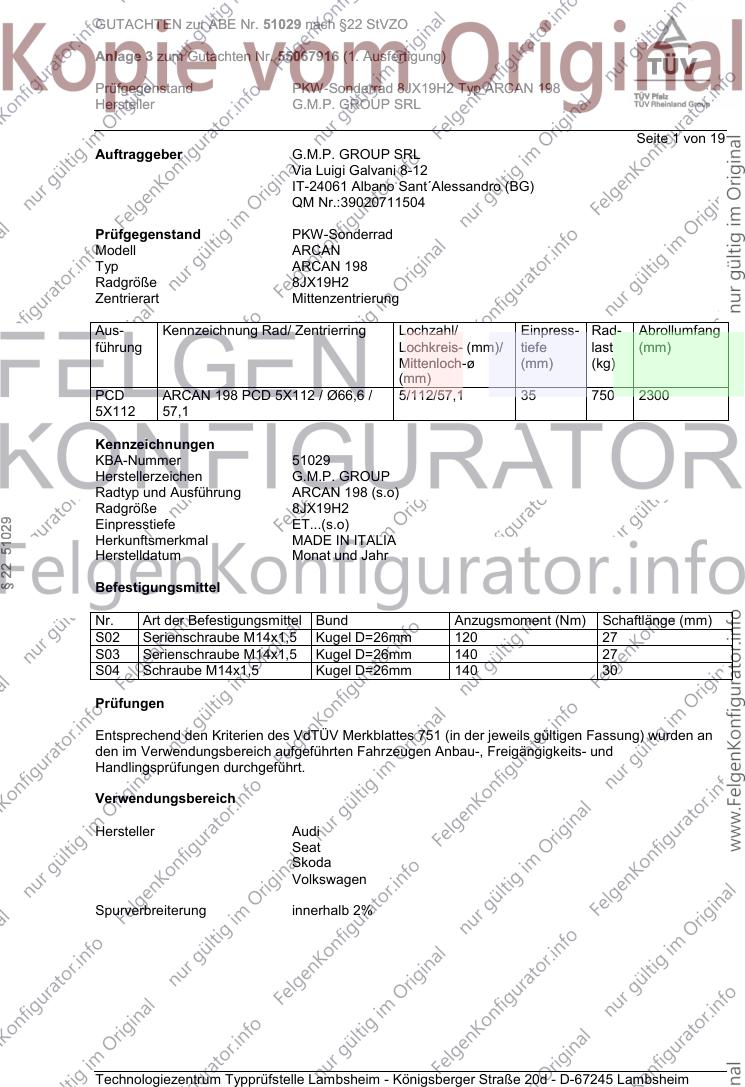

Auftraggeber G.M.P. GROUP SRL
Via Luigi Galvani 8-12
IT-24061 Albano Sant´Alessandro (BG)
QM Nr.:39020711504
Prüfgegenstand PKW-Sonderrad
Modell ARCAN
Typ ARCAN 198
Radgröße 8JX19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PCD ARCAN 198 PCD 5X108 / ohne 5/108/63,4 45 750 2300
5X108 Ring
Kennzeichnungen
KBA-Nummer 51029
Herstellerzeichen G.M.P. GROUP
Radtyp und Ausführung ARCAN 198 (s.o)
Radgröße 8JX19H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALIA
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 125 -
S03 Mutter M12x1,5 Kegel 60° 140 -
S04 Mutter M12x1,5 Kegel 60° 110 -
S05 Mutter M12x1,5 Kegel 60° 130 -
S06 Mutter M12x1,5 Kegel 60° 135 -
S07 Mutter M14x1,5 Festigkeitsklasse 10 Kegel 60° 170 -
S08 Mutter M14x1,5 Kegel 60° 140 -
S09 Mutter M14x1,5 Kegel 60° 135 -
S10 Schraube M14x1,5 Kegel 60° 140 33
S11 Mutter M14x1,5 Festigkeitsklasse 10 Kegel 60° 220 -
S12 Mutter M14x1,5 Kegel 60° 125 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford, Jaguar, Landrover, Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 225/35R19 K25 K41 K46 T88 A01 A12 A14
DM2 A21 B02 S05
e13*2001/116*0109*.
Ford C-Max 63-134 225/35R19 T84 T88 A12 A14 A21
(Compact) 63-134 235/35R19 A01 K1a K2b T87 T91 A58 B02 KoS
DXA 63-134 245/30R19 A01 K1a K1b K2b K5d T89 S06
e13*2007/46*1103*..
- incl. Facelift 2015
Ford Edge 132-155 235/55R19 A33 A14 A21 A56
SBF 132-155 255/50R19 A12 S11
e1*2007/46*1524*.. 132-155 265/50R19 A01 A12 K1a K1b K2b
Ford Focus 59-166 225/35R19 Car Flh Sth T84 T88 A12 A14 A21
DA3, DB3 59-92,107 215/35R19 Flh Sth T85 B02 S05
e13*2001/116*
0144,0157*..
Ford Focus 63-134 215/35R19 T85 A12 A14 A21
DYB 63-134 225/35R19 T84 T88 A58 Car Flh
e13*2007/46*1138*.. 63-134 235/35R19 T87 T91 Lim S05
- incl. Facelift 2014 63-134 245/30R19 A01 K1a K8d T89
Ford Focus Cabrio 74-107 225/35R19 K56 T88 A01 A12 A14
DB3 A21 B02 Cbo
e13*2001/116*0157*. S05
Ford Focus RS 257 225/35R19 A90 M+S T88 A14 A21 A56
DYB, DYB-RS 257 235/35R19 A12 Flh S05
e13*2007/46*1138*..; 257 245/30R19 A01 A12 K1a K2b T89
e13*2007/46*1616*..
Ford Focus ST 136, 184 225/35R19 T88 A12 A14 A21
DYB 136, 184 235/35R19 A58 Car Flh
e13*2007/46*1138*.. 136, 184 245/30R19 A01 K1a K8d T89 S05
- incl. Facelift 2015
Ford Galaxy (II) 74-149 235/40R19 T96 A12 A14 A21
WA6 A58 B02 S07
e13*2001/116*
0185*00-23
Ford Galaxy (III) 88-177 235/45R19 T95 T99 A12 A14 A21
WA6 88-177 245/40R19 T94 T98 A57 S11
e13*2001/116* 88-177 245/45R19
0185*24-..
- ab MJ 2016 (MK3)
Ford Kuga (I) 100-147 235/45R19 A12 A14 A21
DM2 100-147 245/40R19 A57 B02 S05
e13*2001/116* 100-147 245/45R19
0109*19-31
Ford Kuga (II) 85-134 225/45R19 R37 A12 A14 A21
DM2 85-134 235/40R19 A57 S06
e13*2001/116* 85-134 235/45R19
0109*31-.. 85-134 245/40R19
- ab Modell 2013 85-134 245/45R19 A01 G01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo (III) 66-166 225/35R19 K1c K2b K56 T84 T88 A01 A12 A14
B4Y, B5Y A21 A58 B02
e1*98/14* Flh Sth S04
0154,0155*..
Ford Mondeo (IV) 74-176 235/35R19 A01 G40 T87 T91 A12 A14 A21
BA7 74-176 235/35R19 R69 T87 T91 A58 B02 Flh
e13*2001/116* 74-176 235/40R19 A01 G81 R69 Lim S03
0249*00-25 74-176 235/40R19 R09 R92
- incl. Facelift 2010 74-176 245/30R19 A01 K2b T89 X98
74-176 245/30R19 A01 G98 K2b T89
74-176 245/35R19 A01 G81 K2b T89 T93
81,92,107 225/35R19 A01 G40 T88 X98
81,92,107 225/35R19 R69 T88
Ford Mondeo (V) 85-177 225/40R19 T89 T93 A12 A14 A21
BA7 85-177 235/40R19 A57 Flh Lim
e13*2001/116* 85-177 245/35R19 A01 K2b K6g T89 T93 S06
0249*26-..
- ab MJ 2015 (MK5)
Ford Mondeo Turnier 66-166 225/35R19 K1a T88 A01 A12 A14
(III) 66-166 235/35R19 G01 K1c K2b K46 T87 T91 A21 A58 B02
BWY Car S04
e1*98/14*0156*..
Ford Mondeo Turnier 74-176 235/35R19 A01 G40 T87 T91 A12 A14 A21
(IV) 74-176 235/35R19 R69 T87 T91 A58 B02 Car
BA7 74-176 235/40R19 A01 G81 R69 T92 T96 S03
e13*2001/116* 74-176 235/40R19 R09 R92 T92 T96
0249*00-25 74-176 245/35R19 A01 G81 K2b T89 T93
- incl. Facelift 2010 81,92 225/35R19 A01 G40 T88 X98
81,92 245/30R19 A01 K2b T89 X98
81,92 245/30R19 A01 G98 K2b T89
Ford Mondeo Turnier 85-177 225/40R19 T89 T93 A12 A14 A21
(V) 85-177 235/40R19 A57 Car S06
BA7 85-177 245/35R19 A01 K2b K6g T89 T93
e13*2001/116*
0249*26-..
- ab MJ 2015 (MK5)
Ford S-Max (I) 74-176 225/40R19 T93 A12 A14 A21
WA6 74-176 235/40R19 T92 T96 A58 B02 S07
e13*2001/116* 74-176 245/35R19 T93
0185*00-23
Ford S-Max (II) 88-177 235/45R19 T95 T99 A12 A14 A21
WA6 88-177 245/40R19 T94 T98 A57 S11
e13*2001/116* 88-177 245/45R19
0185*24-..
- ab MJ 2016
Jaguar F-Pace 132 235/55R19 A10 A14 A21 A57
DC 132 245/55R19 A32 S12
e11*2007/46*3324*.. 132-280 255/55R19 A98
132-280 265/50R19 A12
132-280 265/55R19 A12

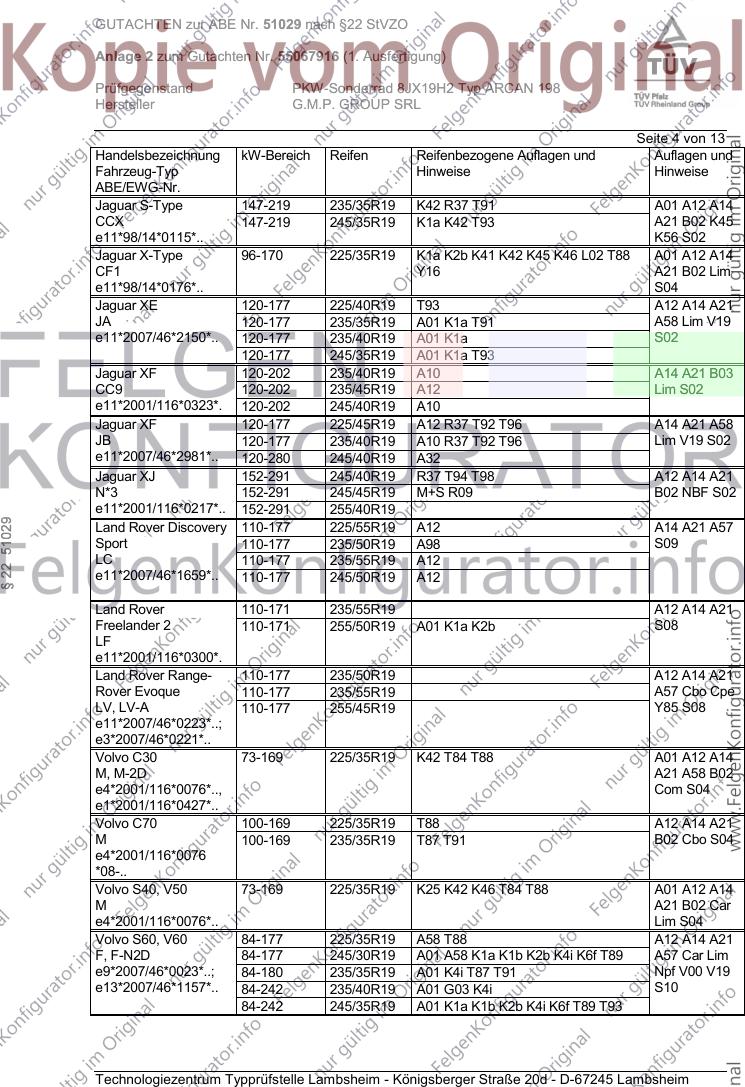

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Jaguar S-Type 147-219 235/35R19 K42 R37 T91 A01 A12 A14
CCX 147-219 245/35R19 K1a K42 T93 A21 B02 K45
e11*98/14*0115*.. K56 S02
Jaguar X-Type 96-170 225/35R19 K1a K2b K41 K42 K45 K46 L02 T88 A01 A12 A14
CF1 Y16 A21 B02 Lim
e11*98/14*0176*.. S04
Jaguar XE 120-177 225/40R19 T93 A12 A14 A21
JA 120-177 235/35R19 A01 K1a T91 A58 Lim V19
e11*2007/46*2150*.. 120-177 235/40R19 A01 K1a S02
120-177 245/35R19 A01 K1a T93
Jaguar XF 120-202 235/40R19 A10 A14 A21 B03
CC9 120-202 235/45R19 A12 Lim S02
e11*2001/116*0323*. 120-202 245/40R19 A10
Jaguar XF 120-177 225/45R19 A12 R37 T92 T96 A14 A21 A58
JB 120-177 235/40R19 A10 R37 T92 T96 Lim V19 S02
e11*2007/46*2981*.. 120-280 245/40R19 A32
Jaguar XJ 152-291 245/40R19 R37 T94 T98 A12 A14 A21
N*3 152-291 245/45R19 M+S R09 B02 NBF S02
e11*2001/116*0217*.. 152-291 255/40R19
Land Rover Discovery 110-177 225/55R19 A12 A14 A21 A57
Sport 110-177 235/50R19 A98 S09
LC 110-177 235/55R19 A12
e11*2007/46*1659*.. 110-177 245/50R19 A12
Land Rover 110-171 235/55R19 A12 A14 A21
Freelander 2 110-171 255/50R19 A01 K1a K2b S08
LF
e11*2001/116*0300*.
Land Rover Range- 110-177 235/50R19 A12 A14 A21
Rover Evoque 110-177 235/55R19 A57 Cbo Cpe
LV, LV-A 110-177 255/45R19 Y85 S08
e11*2007/46*0223*..;
e3*2007/46*0221*..
Volvo C30 73-169 225/35R19 K42 T84 T88 A01 A12 A14
M, M-2D A21 A58 B02
e4*2001/116*0076*.., Com S04
e1*2001/116*0427*..
Volvo C70 100-169 225/35R19 T88 A12 A14 A21
M 100-169 235/35R19 T87 T91 B02 Cbo S04
e4*2001/116*0076
*08-..
Volvo S40, V50 73-169 225/35R19 K25 K42 K46 T84 T88 A01 A12 A14
M A21 B02 Car
e4*2001/116*0076*.. Lim S04
Volvo S60, V60 84-177 225/35R19 A58 T88 A12 A14 A21
F, F-N2D 84-177 245/30R19 A01 A58 K1a K1b K2b K4i K6f T89 A57 Car Lim
e9*2007/46*0023*..; 84-180 235/35R19 A01 K4i T87 T91 Npf V00 V19
e13*2007/46*1157*.. 84-242 235/40R19 A01 G03 K4i S10
84-242 245/35R19 A01 K1a K1b K2b K4i K6f T89 T93

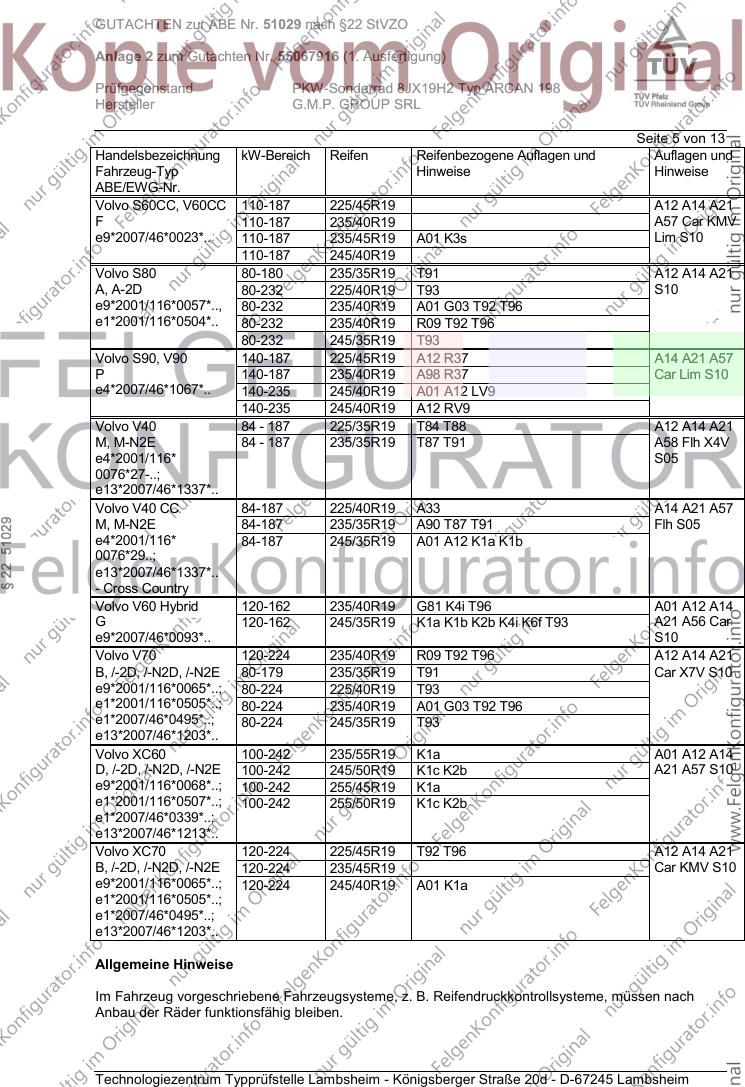

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S60CC, V60CC 110-187 225/45R19 A12 A14 A21
F 110-187 235/40R19 A57 Car KMV
e9*2007/46*0023*.. 110-187 235/45R19 A01 K3s Lim S10
110-187 245/40R19
Volvo S80 80-180 235/35R19 T91 A12 A14 A21
A, A-2D 80-232 225/40R19 T93 S10
e9*2001/116*0057*.., 80-232 235/40R19 A01 G03 T92 T96
e1*2001/116*0504*.. 80-232 235/40R19 R09 T92 T96
80-232 245/35R19 T93
Volvo S90, V90 140-187 225/45R19 A12 R37 A14 A21 A57
P 140-187 235/40R19 A98 R37 Car Lim S10
e4*2007/46*1067*.. 140-235 245/40R19 A01 A12 LV9
140-235 245/40R19 A12 RV9
Volvo V40 84 - 187 225/35R19 T84 T88 A12 A14 A21
M, M-N2E 84 - 187 235/35R19 T87 T91 A58 Flh X4V
e4*2001/116* S05
0076*27-..;
e13*2007/46*1337*..
Volvo V40 CC 84-187 225/40R19 A33 A14 A21 A57
M, M-N2E 84-187 235/35R19 A90 T87 T91 Flh S05
e4*2001/116* 84-187 245/35R19 A01 A12 K1a K1b
0076*29..;
e13*2007/46*1337*..
- Cross Country
Volvo V60 Hybrid 120-162 235/40R19 G81 K4i T96 A01 A12 A14
G 120-162 245/35R19 K1a K1b K2b K4i K6f T93 A21 A56 Car
e9*2007/46*0093*.. S10
Volvo V70 120-224 235/40R19 R09 T92 T96 A12 A14 A21
B, /-2D, /-N2D, /-N2E 80-179 235/35R19 T91 Car X7V S10
e9*2001/116*0065*..; 80-224 225/40R19 T93
e1*2001/116*0505*..; 80-224 235/40R19 A01 G03 T92 T96
e1*2007/46*0495*..; 80-224 245/35R19 T93
e13*2007/46*1203*..
Volvo XC60 100-242 235/55R19 K1a A01 A12 A14
D, /-2D, /-N2D, /-N2E 100-242 245/50R19 K1c K2b A21 A57 S10
e9*2001/116*0068*..; 100-242 255/45R19 K1a
e1*2001/116*0507*..; 100-242 255/50R19 K1c K2b
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC70 120-224 225/45R19 T92 T96 A12 A14 A21
B, /-2D, /-N2D, /-N2E 120-224 235/45R19 Car KMV S10
e9*2001/116*0065*..; 120-224 245/40R19 A01 K1a
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 6 von 13
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 7 von 13
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen
Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 8 von 13
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 9 von 13
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LV9 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 19 Zoll, 20 Zoll oder
21 Zoll Reifengrößen ausgerüstet sind, ist der Lenkeinschlag durch eine Fachwerkstatt (elektronische
Programmierung) zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 10 von 13
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R92 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/45R18
oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
RV9 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen, die werkseitig für die
Verwendung von 19 Zoll, 20 Zoll oder 21 Zoll Reifengrößen ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe
Seite 1) verwendet werden.
S12 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S12 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 11 von 13
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 12 von 13
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Nr. 23 265/50R19 295/45R19
Nr. 24 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
235/45R18 oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Automatikgetriebe oder elektrohydraulischem Direktschaltgetriebe.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 29. November 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 13 von 13
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Mai 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 29. November 2016
Coen 00260964.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 1 von 19
Auftraggeber G.M.P. GROUP SRL
Via Luigi Galvani 8-12
IT-24061 Albano Sant´Alessandro (BG)
QM Nr.:39020711504
Prüfgegenstand PKW-Sonderrad
Modell ARCAN
Typ ARCAN 198
Radgröße 8JX19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PCD ARCAN 198 PCD 5X112 / Ø66,6 / 5/112/57,1 35 750 2300
5X112 57,1
Kennzeichnungen
KBA-Nummer 51029
Herstellerzeichen G.M.P. GROUP
Radtyp und Ausführung ARCAN 198 (s.o)
Radgröße 8JX19H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALIA
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serienschraube M14x1,5 Kugel D=26mm 120 27
S03 Serienschraube M14x1,5 Kugel D=26mm 140 27
S04 Schraube M14x1,5 Kugel D=26mm 140 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%

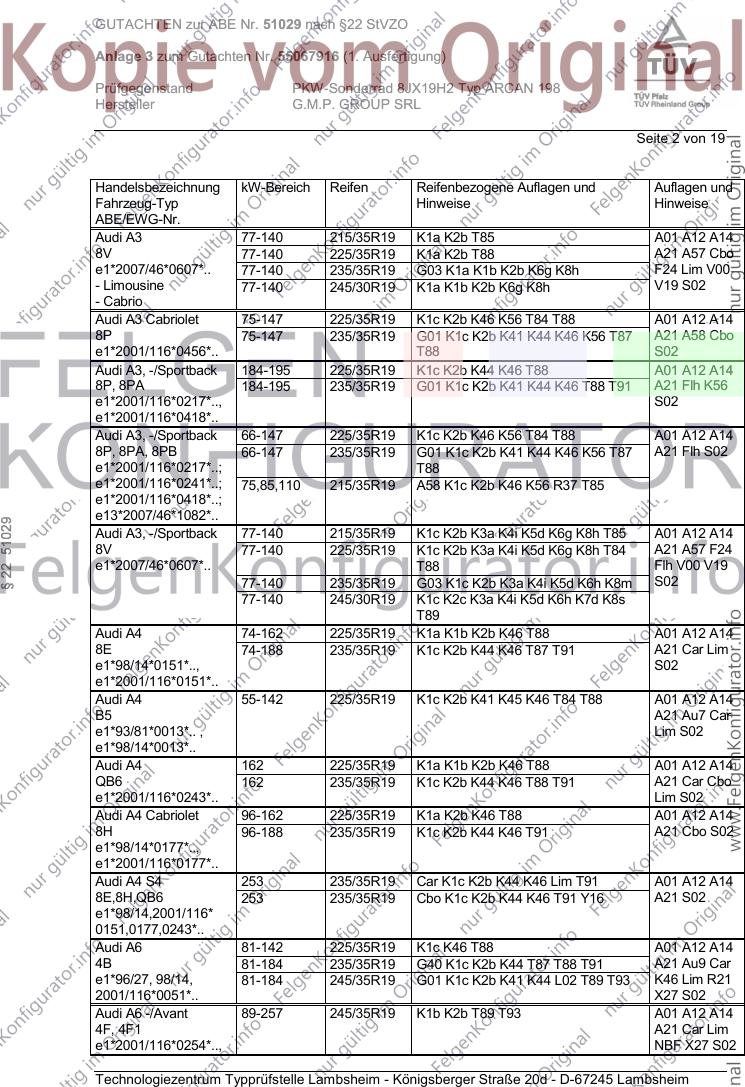

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 2 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 215/35R19 K1a K2b T85 A01 A12 A14
8V 77-140 225/35R19 K1a K2b T88 A21 A57 Cbo
e1*2007/46*0607*.. 77-140 235/35R19 G03 K1a K1b K2b K6g K8h F24 Lim V00
- Limousine 77-140 245/30R19 K1a K1b K2b K6g K8h V19 S02
- Cabrio
Audi A3 Cabriolet 75-147 225/35R19 K1c K2b K46 K56 T84 T88 A01 A12 A14
8P 75-147 235/35R19 G01 K1c K2b K41 K44 K46 K56 T87 A21 A58 Cbo
e1*2001/116*0456*.. T88 S02
Audi A3, -/Sportback 184-195 225/35R19 K1c K2b K44 K46 T88 A01 A12 A14
8P, 8PA 184-195 235/35R19 G01 K1c K2b K41 K44 K46 T88 T91 A21 Flh K56
e1*2001/116*0217*.., S02
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 225/35R19 K1c K2b K46 K56 T84 T88 A01 A12 A14
8P, 8PA, 8PB 66-147 235/35R19 G01 K1c K2b K41 K44 K46 K56 T87 A21 Flh S02
e1*2001/116*0217*..; T88
e1*2001/116*0241*..; 75,85,110 215/35R19 A58 K1c K2b K46 K56 R37 T85
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 215/35R19 K1c K2b K3a K4i K5d K6g K8h T85 A01 A12 A14
8V 77-140 225/35R19 K1c K2b K3a K4i K5d K6g K8h T84 A21 A57 F24
e1*2007/46*0607*.. T88 Flh V00 V19
77-140 235/35R19 G03 K1c K2b K3a K4i K5d K6h K8m S02
77-140 245/30R19 K1c K2c K3a K4i K5d K6h K7d K8s
T89
Audi A4 74-162 225/35R19 K1a K1b K2b K46 T88 A01 A12 A14
8E 74-188 235/35R19 K1c K2b K44 K46 T87 T91 A21 Car Lim
e1*98/14*0151*.., S02
e1*2001/116*0151*..
Audi A4 55-142 225/35R19 K1c K2b K41 K45 K46 T84 T88 A01 A12 A14
B5 A21 Au7 Car
e1*93/81*0013*.. , Lim S02
e1*98/14*0013*..
Audi A4 162 225/35R19 K1a K1b K2b K46 T88 A01 A12 A14
QB6 162 235/35R19 K1c K2b K44 K46 T88 T91 A21 Car Cbo
e1*2001/116*0243*.. Lim S02
Audi A4 Cabriolet 96-162 225/35R19 K1a K2b K46 T88 A01 A12 A14
8H 96-188 235/35R19 K1c K2b K44 K46 T91 A21 Cbo S02
e1*98/14*0177*..,
e1*2001/116*0177*..
Audi A4 S4 253 235/35R19 Car K1c K2b K44 K46 Lim T91 A01 A12 A14
8E,8H,QB6 253 235/35R19 Cbo K1c K2b K44 K46 T91 Y16 A21 S02
e1*98/14,2001/116*
0151,0177,0243*..
Audi A6 81-142 225/35R19 K1c K46 T88 A01 A12 A14
4B 81-184 235/35R19 G40 K1c K2b K44 T87 T88 T91 A21 Au9 Car
e1*96/27, 98/14, 81-184 245/35R19 G01 K1c K2b K41 K44 L02 T89 T93 K46 Lim R21
2001/116*0051*.. X27 S02
Audi A6 -/Avant 89-257 245/35R19 K1b K2b T89 T93 A01 A12 A14
4F, 4F1 A21 Car Lim
e1*2001/116*0254*.., NBF X27 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 3 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi A6 Allroad 120-257 225/45R19 T96 A12 A14 A21
4F, 4F1 120-257 235/40R19 T96 X28 S02
e1*2001/116*0254*..; 120-257 245/40R19 A01 K42 K46 T94
e13*2007/46*1080*..
Audi A8 154-257 235/45R19 A11 R37 T95 T99 A14 A21 Lim
4E 154-257 245/40R19 A12 R37 T94 T98 NBF S02
e1*2001/116*0198*.., 154-257 245/45R19 A01 A12 G01 K41 R37
e1*2001/116*0246*.. 154-257 255/40R19 A01 A12 K1a K2b R70 T00 T96
154-331 235/45R19 A11 M+S T95 T99
154-331 245/40R19 A12 M+S T94 T98
Audi Q3 88-162 225/40R19 A12 A14 A21
8U, 8U1 88-162 225/45R19 A57 V00 V19
e1*2007/46*0591*..; 88-162 235/40R19 S04
e13*2007/46*1163*.. 88-162 235/45R19
88-162 245/40R19
Audi Q3 88-162 225/40R19 A12 A14 A21
8U, 8U1 88-162 225/45R19 A57 KMV V00
e1*2007/46*0591*..; 88-162 235/40R19 V19 S04
e13*2007/46*1163*.. 88-162 235/45R19
- mit Radhaus- 88-162 245/40R19
Verbreiterungen
Audi RS3 Sportback 250 225/35R19 K4g K4i K6g K8h R03 T88 A01 A12 A14
8P 250 235/35R19 K1c K2a K2b K3b K3s K4g K4i K5x A21 A56 AV9
e1*2007/46*0615*.. K6h K8h T91 Flh S02
Audi RS3 Sportback 270 235/35R19 K1c K2c K3c K4i K5d K6h K7d K8m A01 A12 A14
8V T87 A21 A56 BnK
e1*2007/46*0608*01- S02
Audi S3 206-228 225/35R19 K1a K2b T88 A01 A12 A14
8V 206-228 235/35R19 K1a K1b K2b K6g K8h A21 A56 Cbo
e1*2007/46*0607*.. 206-228 245/30R19 K1a K1b K2b K6g K8h F24 Lim S02
- Limousine
- Cabrio
Audi S3, -/Sportback 206-228 225/35R19 K1c K2b K3a K4i K5d K6g K8h T88 A01 A12 A14
8V 206-228 235/35R19 G03 K1c K2b K3a K4i K5d K6h K8m A21 A56 F24
e1*2007/46*0607*.. 206-228 245/30R19 K1c K2c K3a K4i K5d K6h K7d K8s Flh V00 S02
T89
Audi TT 118-155 225/35R19 K46 K56 T84 T88 A01 A12 A14
8J 118-155 225/40R19 K46 K56 A21 A57 Cbo
e1*2001/116* 118-155 235/35R19 K1a K1b K46 K56 Cpe S02
0369*00-16; 118-155 245/35R19 K1c K2b K44 K46 K56
0374*00-01; 118-200 235/35R19 K1a K1b K46 K56 M+S
0375*00 118-200 245/35R19 K1c K2b K44 K46 K56 M+S
Audi TT 132-169 225/35R19 T84 T88 A12 A14 A21
8J 132-169 225/40R19 A57 Cbo Cpe
e1*2001/116* 132-169 235/35R19 A01 K6g S02
0369*17-.. 132-169 245/35R19 A01 K1a K2b K6g K8c
ab MJ 2015 (8S)

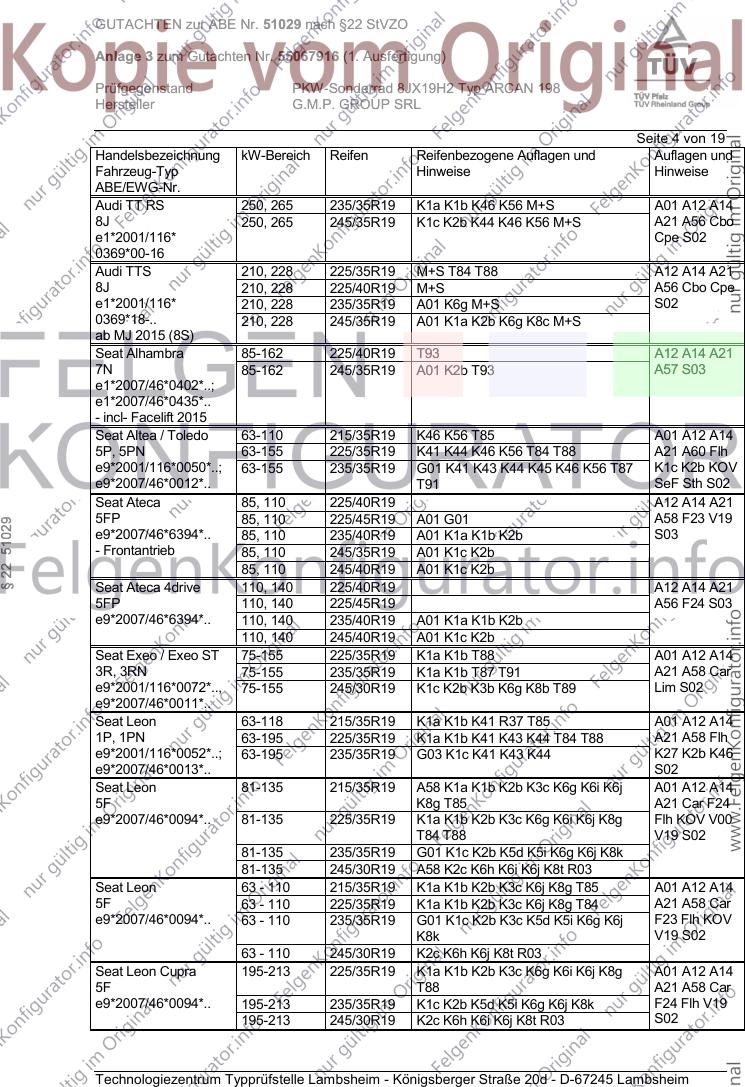

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 4 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TT RS 250, 265 235/35R19 K1a K1b K46 K56 M+S A01 A12 A14
8J 250, 265 245/35R19 K1c K2b K44 K46 K56 M+S A21 A56 Cbo
e1*2001/116* Cpe S02
0369*00-16
Audi TTS 210, 228 225/35R19 M+S T84 T88 A12 A14 A21
8J 210, 228 225/40R19 M+S A56 Cbo Cpe
e1*2001/116* 210, 228 235/35R19 A01 K6g M+S S02
0369*18-.. 210, 228 245/35R19 A01 K1a K2b K6g K8c M+S
ab MJ 2015 (8S)
Seat Alhambra 85-162 225/40R19 T93 A12 A14 A21
7N 85-162 245/35R19 A01 K2b T93 A57 S03
e1*2007/46*0402*..;
e1*2007/46*0435*..
- incl- Facelift 2015
Seat Altea / Toledo 63-110 215/35R19 K46 K56 T85 A01 A12 A14
5P, 5PN 63-155 225/35R19 K41 K44 K46 K56 T84 T88 A21 A60 Flh
e9*2001/116*0050*..; 63-155 235/35R19 G01 K41 K43 K44 K45 K46 K56 T87 K1c K2b KOV
e9*2007/46*0012*.. T91 SeF Sth S02
Seat Ateca 85, 110 225/40R19 A12 A14 A21
5FP 85, 110 225/45R19 A01 G01 A58 F23 V19
e9*2007/46*6394*.. 85, 110 235/40R19 A01 K1a K1b K2b S03
- Frontantrieb 85, 110 245/35R19 A01 K1c K2b
85, 110 245/40R19 A01 K1c K2b
Seat Ateca 4drive 110, 140 225/40R19 A12 A14 A21
5FP 110, 140 225/45R19 A56 F24 S03
e9*2007/46*6394*.. 110, 140 235/40R19 A01 K1a K1b K2b
110, 140 245/40R19 A01 K1c K2b
Seat Exeo / Exeo ST 75-155 225/35R19 K1a K1b T88 A01 A12 A14
3R, 3RN 75-155 235/35R19 K1a K1b T87 T91 A21 A58 Car
e9*2001/116*0072*.., 75-155 245/30R19 K1c K2b K3b K6g K8b T89 Lim S02
e9*2007/46*0011*..
Seat Leon 63-118 215/35R19 K1a K1b K41 R37 T85 A01 A12 A14
1P, 1PN 63-195 225/35R19 K1a K1b K41 K43 K44 T84 T88 A21 A58 Flh
e9*2001/116*0052*..; 63-195 235/35R19 G03 K1c K41 K43 K44 K27 K2b K46
e9*2007/46*0013*.. S02
Seat Leon 81-135 215/35R19 A58 K1a K1b K2b K3c K6g K6i K6j A01 A12 A14
5F K8g T85 A21 Car F24
e9*2007/46*0094*.. 81-135 225/35R19 K1a K1b K2b K3c K6g K6i K6j K8g Flh KOV V00
T84 T88 V19 S02
81-135 235/35R19 G01 K1c K2b K5d K5i K6g K6j K8k
81-135 245/30R19 A58 K2c K6h K6i K6j K8t R03
Seat Leon 63 - 110 215/35R19 K1a K1b K2b K3c K6j K8g T85 A01 A12 A14
5F 63 - 110 225/35R19 K1a K1b K2b K3c K6j K8g T84 A21 A58 Car
e9*2007/46*0094*.. 63 - 110 235/35R19 G01 K1c K2b K3c K5d K5i K6g K6j F23 Flh KOV
K8k V19 S02
63 - 110 245/30R19 K2c K6h K6j K8t R03
Seat Leon Cupra 195-213 225/35R19 K1a K1b K2b K3c K6g K6i K6j K8g A01 A12 A14
5F T88 A21 A58 Car
e9*2007/46*0094*.. 195-213 235/35R19 K1c K2b K5d K5i K6g K6j K8k F24 Flh V19
195-213 245/30R19 K2c K6h K6i K6j K8t R03 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 5 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon X-Perience 81-135 225/35R19 K1a K3c K5b K6g K6i K6j K6y K8h A01 A12 A14
5F T88 A21 A57 Car
e9*2007/46*0094*.. 81-135 225/40R19 K1a K3c K5b K6g K6i K6j K6y K8h F24 KMV S02
81-135 235/35R19 K1a K2b K3c K3f K5b K6h K6i K6j
K6y K8m
81-135 245/35R19 K1c K2b K3c K3f K5b K5w K6h K6i
K6j K6y K8m
Skoda Octavia (II) 55-147 225/35R19 A58 K27 K41 K45 K56 T88 A01 A12 A14
1Z 55-147 235/35R19 G01 K27 K41 K44 K45 K56 T88 T91 A21 Car K1c
e11*2001/116*0230*..; K2b K46 Lim
e11*2007/46*0012*.. Npf S02
Skoda Octavia (III) 63-110 215/35R19 K1a K1b K2b A01 A12 A14
5E 63-110 225/35R19 K1a K1b K2b K8g T88 A21 A58 Car
e11*2007/46*0243*..; 63-110 235/35R19 G01 K1c K2b K8k F23 Lim Npf
e11*2007/46*0244*.. 63-110 245/30R19 K1c K2b K8k V19 S02
Skoda Octavia (III) 132-169 215/35R19 A58 K1a K1b K2b T85 A01 A12 A14
5E 77-169 225/35R19 A57 K1a K1b K2b T88 A21 Car F24
e11*2007/46*0243*.. 77-169 235/35R19 A57 G01 K1c K2b K6g K8e Lim Npf V00
77-169 245/30R19 A57 K1c K2b K6g K8e V19 S02
Skoda Octavia Scout 103-118 225/40R19 K1c K30 K56 T93 A01 A12 A14
(II) 103-118 235/35R19 K1c K2b K30 K44 K46 K56 T91 A21 A56 Car
1Z KMV S02
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia Scout 110-135 225/35R19 T88 A12 A14 A21
(III) 110-135 225/40R19 A56 Car F24
5E 110-135 235/35R19 S02
e11*2007/46*0243*.. 110-135 245/35R19 A01 K1a K1b
Skoda Superb (I) 74-142 225/35R19 K1a K1b K2b K45 K46 T88 A01 A12 A14
3U 74-142 235/35R19 G01 K1c K2b K45 K46 L02 T87 T88 A21 A58 Lim
e11*98/14*0187*.. T91 S02
Skoda Superb (II) 77-147 225/35R19 K1a K1b K27 K2b K56 T88 A01 A12 A14
3T 77-191 235/35R19 G01 K1c K27 K2b K30 K41 K44 K46 A21 Car Lim
e11*2001/116* K56 T87 T91 V19 S02
0326*15-31; 77-191 245/30R19 K1c K27 K2c K30 K41 K44 K46 K56
e11*2007/46* T89
0014*07-21
Skoda Superb (III) 88-206 225/40R19 T89 T93 A12 A14 A21
3T 88-206 235/35R19 A01 K4i K6g K6i K8e T87 T91 A57 Car Lim
e11*2001/116* 88-206 235/40R19 A01 K4i K6g K6i K8e V00 V19 S03
0326*32-..; 88-206 245/35R19 A01 K2b K3f K4i K5d K6g K6i K8e
e11*2007/46* T89 T93
0014*22-..
Skoda Yeti 77-125 225/40R19 K1a K1b K2b T89 T93 A01 A12 A14
5L 77-125 235/35R19 K1c K2b T87 T91 A21 A57 S02
e11*2007/46*0010*.., 77-125 245/35R19 K1c K2a K2b T89 T93
e11*2007/46*0034*..

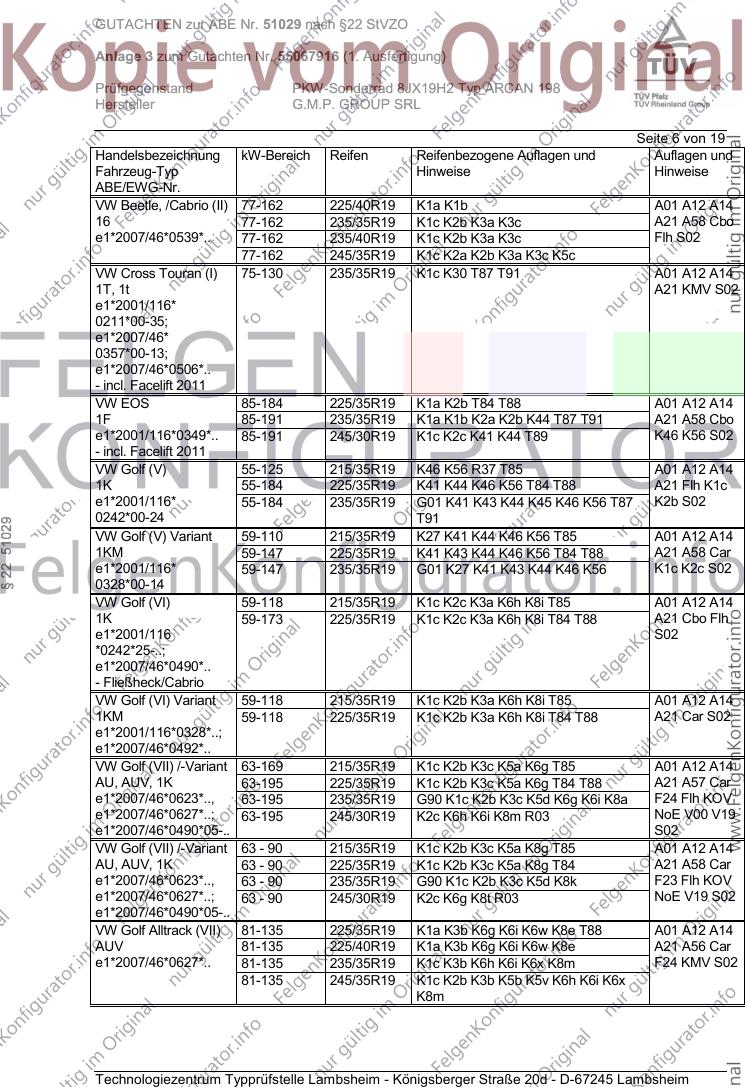

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 6 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Beetle, /Cabrio (II) 77-162 225/40R19 K1a K1b A01 A12 A14
16 77-162 235/35R19 K1c K2b K3a K3c A21 A58 Cbo
e1*2007/46*0539*.. 77-162 235/40R19 K1c K2b K3a K3c Flh S02
77-162 245/35R19 K1c K2a K2b K3a K3c K5c
VW Cross Touran (I) 75-130 235/35R19 K1c K30 T87 T91 A01 A12 A14
1T, 1t A21 KMV S02
e1*2001/116*
0211*00-35;
e1*2007/46*
0357*00-13;
e1*2007/46*0506*..
- incl. Facelift 2011
VW EOS 85-184 225/35R19 K1a K2b T84 T88 A01 A12 A14
1F 85-191 235/35R19 K1a K1b K2a K2b K44 T87 T91 A21 A58 Cbo
e1*2001/116*0349*.. 85-191 245/30R19 K1c K2c K41 K44 T89 K46 K56 S02
- incl. Facelift 2011
VW Golf (V) 55-125 215/35R19 K46 K56 R37 T85 A01 A12 A14
1K 55-184 225/35R19 K41 K44 K46 K56 T84 T88 A21 Flh K1c
e1*2001/116* 55-184 235/35R19 G01 K41 K43 K44 K45 K46 K56 T87 K2b S02
0242*00-24 T91
VW Golf (V) Variant 59-110 215/35R19 K27 K41 K44 K46 K56 T85 A01 A12 A14
1KM 59-147 225/35R19 K41 K43 K44 K46 K56 T84 T88 A21 A58 Car
e1*2001/116* 59-147 235/35R19 G01 K27 K41 K43 K44 K46 K56 K1c K2c S02
0328*00-14
VW Golf (VI) 59-118 215/35R19 K1c K2c K3a K6h K8i T85 A01 A12 A14
1K 59-173 225/35R19 K1c K2c K3a K6h K8i T84 T88 A21 Cbo Flh
e1*2001/116 S02
*0242*25-..;
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 215/35R19 K1c K2b K3a K6h K8i T85 A01 A12 A14
1KM 59-118 225/35R19 K1c K2b K3a K6h K8i T84 T88 A21 Car S02
e1*2001/116*0328*..;
e1*2007/46*0492*..
VW Golf (VII) /-Variant 63-169 215/35R19 K1c K2b K3c K5a K6g T85 A01 A12 A14
AU, AUV, 1K 63-195 225/35R19 K1c K2b K3c K5a K6g T84 T88 A21 A57 Car
e1*2007/46*0623*.., 63-195 235/35R19 G90 K1c K2b K3c K5d K6g K6i K8a F24 Flh KOV
e1*2007/46*0627*..; 63-195 245/30R19 K2c K6h K6i K8m R03 NoE V00 V19
e1*2007/46*0490*05-.. S02
VW Golf (VII) /-Variant 63 - 90 215/35R19 K1c K2b K3c K5a K8g T85 A01 A12 A14
AU, AUV, 1K 63 - 90 225/35R19 K1c K2b K3c K5a K8g T84 A21 A58 Car
e1*2007/46*0623*.., 63 - 90 235/35R19 G90 K1c K2b K3c K5d K8k F23 Flh KOV
e1*2007/46*0627*..; 63 - 90 245/30R19 K2c K6g K8t R03 NoE V19 S02
e1*2007/46*0490*05-..
VW Golf Alltrack (VII) 81-135 225/35R19 K1a K3b K6g K6i K6w K8e T88 A01 A12 A14
AUV 81-135 225/40R19 K1a K3b K6g K6i K6w K8e A21 A56 Car
e1*2007/46*0627*.. 81-135 235/35R19 K1c K3b K6h K6i K6x K8m F24 KMV S02
81-135 245/35R19 K1c K2b K3b K5b K5v K6h K6i K6x
K8m
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 7 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf Plus 55-125 225/35R19 K27 K2c K41 K43 T84 T88 A01 A12 A14
1KP 55-125 235/35R19 G01 K27 K2c K41 K43 T87 T91 A21 A58 Flh
e1*2001/116*0304*..; 55-85 215/35R19 K27 K2b K41 T85 K1c K44 K56
e1*2007/46*0491*.. S02
VW Golf R (VI) 188-199 225/35R19 K1c K2c K3a K6h K8i T88 A01 A12 A14
1K 188-199 235/35R19 K1c K2c K3a K5a K6h K8i A21 Cbo Flh
e1*2001/116 S02
*0242*33-..
VW Golf R (VII) 206, 221 225/35R19 K1c K2b K3c K5a K6g T88 A01 A12 A14
AU 206, 221 235/35R19 K1c K2b K3c K5d K6g K6i K8a A21 A56 F24
e1*2007/46*0623*.. Flh S02
VW Golf R Variant(VII) 221 225/35R19 K1c K2b K3c K5a K6g T88 A01 A12 A14
AUV 221 235/35R19 K1c K2b K3c K5d K6g K6i K8a A21 A56 Car
e1*2007/46*0627*.. F24 S02
VW Golf Sportsvan 92, 110 215/35R19 K1c K2b K3c K5a K6g K8a T85 A01 A12 A14
AUV 92, 110 225/35R19 K1c K2b K3c K5a K6g K8a T84 T88 A21 A58 F24
e1*2007/46*0627*.. 92, 110 235/35R19 G01 K1c K2b K3c K5d K6g K8m Flh V00 V19
92, 110 245/30R19 K2c K6h K6i K8s R03 S02
VW Golf Sportsvan 63-85 215/35R19 K1c K2b K3c K5a K8k T85 A01 A12 A14
AUV 63-85 225/35R19 K1c K2b K3c K5a K8k T84 A21 A58 F23
e1*2007/46*0627*.. 63-85 235/35R19 G01 K1c K2b K3c K5d K8t Flh V19 S02
63-85 245/30R19 K2c K8t R03
VW Jetta 77 - 155 215/35R19 K1c K2b K3a K6h K6i K8m T85 A01 A12 A14
16, 16H 77 - 155 225/35R19 K1c K2c K3a K5c K6h K6i K8s T88 A21 A58 Sth
e1*2007/46*0539*..; S02
e1*2007/46*0584*..
VW Jetta 66-110 215/35R19 K1c K27 K2c K41 K56 T85 A01 A12 A14
1KM 66-147 225/35R19 K1c K2c K41 K43 K56 T84 T88 A21 A58 K44
e1*2001/116*0328*.. 66-147 235/35R19 G01 K1c K27 K2c K41 K43 K56 K46 Sth S02
VW Passat 66-142 225/35R19 K1c K2b K41 K46 K56 L02 T84 T88 A01 A12 A14
3B A21 Car Lim
e1*95/54*0043*.., S02
e1*98/14*0043*..
VW Passat 74-142 225/35R19 K41 K45 K46 T84 T88 A01 A12 A14
3BG A21 Car Lim
e1*98/14*0157*.., S02
e1*2001/116*0157*..
VW Passat 75-147 225/35R19 K1a K2b K56 T88 A01 A12 A14
3C 75-147 235/35R19 K1c K2b K44 K56 T87 T88 T91 A21 K46 Lim
e1*2001/116* 75-147 245/30R19 K1c K2b K41 K44 K56 T89 S02
0307*00-23
VW Passat 184 235/35R19 K1c K2b K44 K56 T87 T88 T91 A01 A12 A14
3C 184 245/30R19 K1c K2b K41 K44 K56 T89 A21 K46 Lim
e1*2001/116* S02
0307*00-23

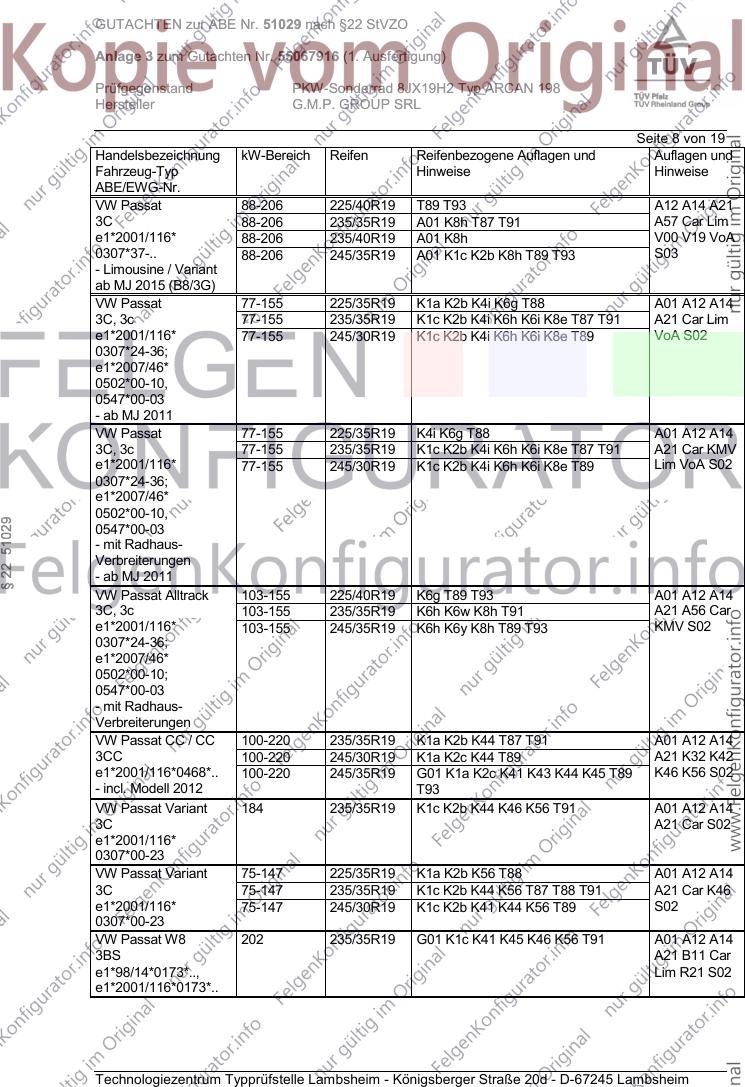

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 8 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 88-206 225/40R19 T89 T93 A12 A14 A21
3C 88-206 235/35R19 A01 K8h T87 T91 A57 Car Lim
e1*2001/116* 88-206 235/40R19 A01 K8h V00 V19 VoA
0307*37-.. 88-206 245/35R19 A01 K1c K2b K8h T89 T93 S03
- Limousine / Variant
ab MJ 2015 (B8/3G)
VW Passat 77-155 225/35R19 K1a K2b K4i K6g T88 A01 A12 A14
3C, 3c 77-155 235/35R19 K1c K2b K4i K6h K6i K8e T87 T91 A21 Car Lim
e1*2001/116* 77-155 245/30R19 K1c K2b K4i K6h K6i K8e T89 VoA S02
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat 77-155 225/35R19 K4i K6g T88 A01 A12 A14
3C, 3c 77-155 235/35R19 K1c K2b K4i K6h K6i K8e T87 T91 A21 Car KMV
e1*2001/116* 77-155 245/30R19 K1c K2b K4i K6h K6i K8e T89 Lim VoA S02
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Alltrack 103-155 225/40R19 K6g T89 T93 A01 A12 A14
3C, 3c 103-155 235/35R19 K6h K6w K8h T91 A21 A56 Car
e1*2001/116* 103-155 245/35R19 K6h K6y K8h T89 T93 KMV S02
0307*24-36;
e1*2007/46*
0502*00-10;
0547*00-03
- mit Radhaus-
Verbreiterungen
VW Passat CC / CC 100-220 235/35R19 K1a K2b K44 T87 T91 A01 A12 A14
3CC 100-220 245/30R19 K1a K2c K44 T89 A21 K32 K42
e1*2001/116*0468*.. 100-220 245/35R19 G01 K1a K2c K41 K43 K44 K45 T89 K46 K56 S02
- incl. Modell 2012 T93
VW Passat Variant 184 235/35R19 K1c K2b K44 K46 K56 T91 A01 A12 A14
3C A21 Car S02
e1*2001/116*
0307*00-23
VW Passat Variant 75-147 225/35R19 K1a K2b K56 T88 A01 A12 A14
3C 75-147 235/35R19 K1c K2b K44 K56 T87 T88 T91 A21 Car K46
e1*2001/116* 75-147 245/30R19 K1c K2b K41 K44 K56 T89 S02
0307*00-23
VW Passat W8 202 235/35R19 G01 K1c K41 K45 K46 K56 T91 A01 A12 A14
3BS A21 B11 Car
e1*98/14*0173*.., Lim R21 S02
e1*2001/116*0173*..

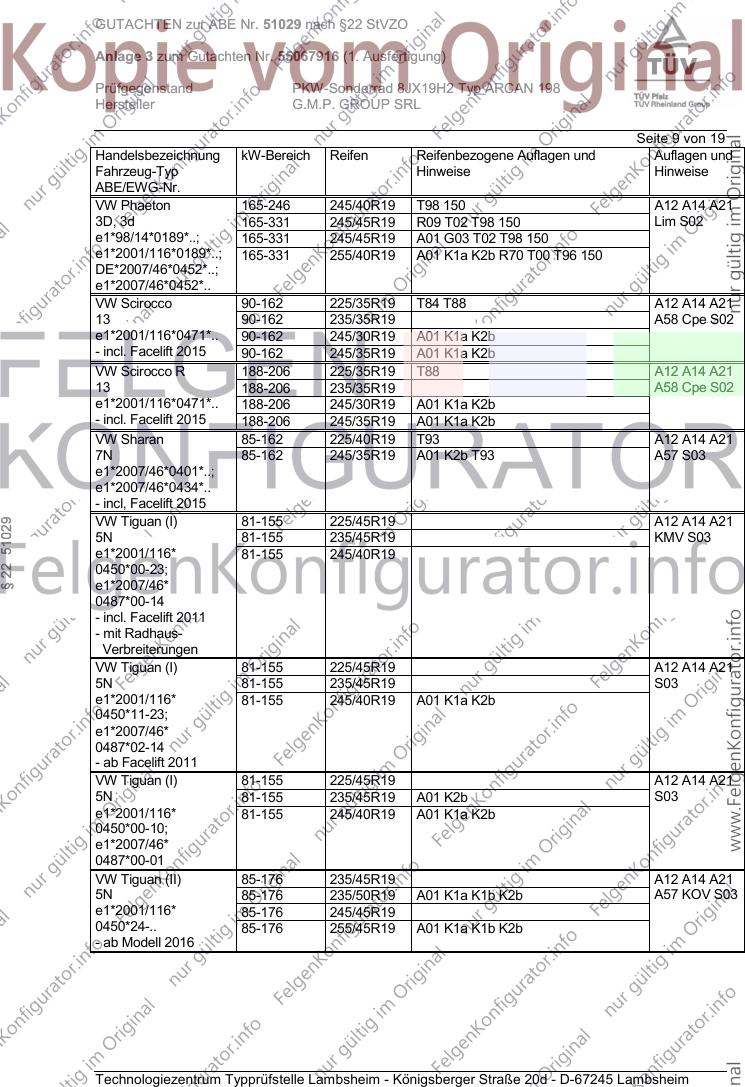

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 9 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Phaeton 165-246 245/40R19 T98 150 A12 A14 A21
3D, 3d 165-331 245/45R19 R09 T02 T98 150 Lim S02
e1*98/14*0189*..; 165-331 245/45R19 A01 G03 T02 T98 150
e1*2001/116*0189*..; 165-331 255/40R19 A01 K1a K2b R70 T00 T96 150
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Scirocco 90-162 225/35R19 T84 T88 A12 A14 A21
13 90-162 235/35R19 A58 Cpe S02
e1*2001/116*0471*.. 90-162 245/30R19 A01 K1a K2b
- incl. Facelift 2015 90-162 245/35R19 A01 K1a K2b
VW Scirocco R 188-206 225/35R19 T88 A12 A14 A21
13 188-206 235/35R19 A58 Cpe S02
e1*2001/116*0471*.. 188-206 245/30R19 A01 K1a K2b
- incl. Facelift 2015 188-206 245/35R19 A01 K1a K2b
VW Sharan 85-162 225/40R19 T93 A12 A14 A21
7N 85-162 245/35R19 A01 K2b T93 A57 S03
e1*2007/46*0401*..;
e1*2007/46*0434*..
- incl, Facelift 2015
VW Tiguan (I) 81-155 225/45R19 A12 A14 A21
5N 81-155 235/45R19 KMV S03
e1*2001/116* 81-155 245/40R19
0450*00-23;
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 225/45R19 A12 A14 A21
5N 81-155 235/45R19 S03
e1*2001/116* 81-155 245/40R19 A01 K1a K2b
0450*11-23;
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 225/45R19 A12 A14 A21
5N 81-155 235/45R19 A01 K2b S03
e1*2001/116* 81-155 245/40R19 A01 K1a K2b
0450*00-10;
e1*2007/46*
0487*00-01
VW Tiguan (II) 85-176 235/45R19 A12 A14 A21
5N 85-176 235/50R19 A01 K1a K1b K2b A57 KOV S03
e1*2001/116* 85-176 245/45R19
0450*24-.. 85-176 255/45R19 A01 K1a K1b K2b
- ab Modell 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 10 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (II) 85-176 235/45R19 A12 A14 A21
5N 85-176 235/50R19 A57 KMV S03
e1*2001/116* 85-176 245/45R19
0450*24-.. 85-176 255/45R19
- ab Modell 2016
- mit Radhaus-
Verbreiterungen
VW Touran (I) 66-125 235/35R19 G01 K1c K2b K56 T87 T91 A01 A12 A14
1T 75-110 225/35R19 K1c K2b T88 X77 A21 A58 Npf
e1*2001/116* S02
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran (I) 66-130 235/35R19 G01 K1c K2b K3s K6g K6i T91 A01 A12 A14
1T, 1t 77-125 225/35R19 K1c K2b T88 X77 A21 A58 Npf
e1*2001/116* S02
0211*23-35;
e1*2007/46*
0357*02-13;
e1*2007/46*0506*..
ab MJ 2011
VW Touran (II) 81-140 225/40R19 K1c K2b K3c K5b K6h K6i K8d T89 A01 A12 A14
1T T93 A21 A58 V19
e1*2001/116* 81-140 245/35R19 K2b K6h K6i K8i R03 T89 T93 S03
0211*36-..;
e1*2007/46*0357*14-..
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei

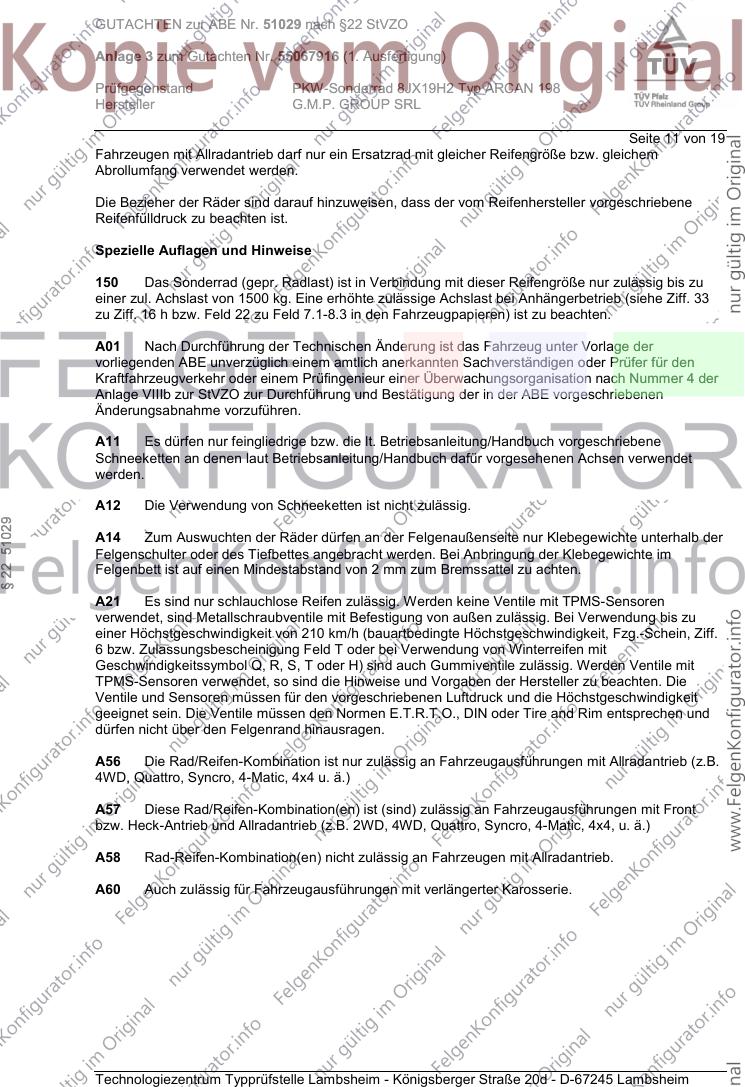

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 11 von 19
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 12 von 19
AV9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/35R19 225/35R19
Nr. 2 255/30R19 225/35R19
Nr. 3 265/30R19 235/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.

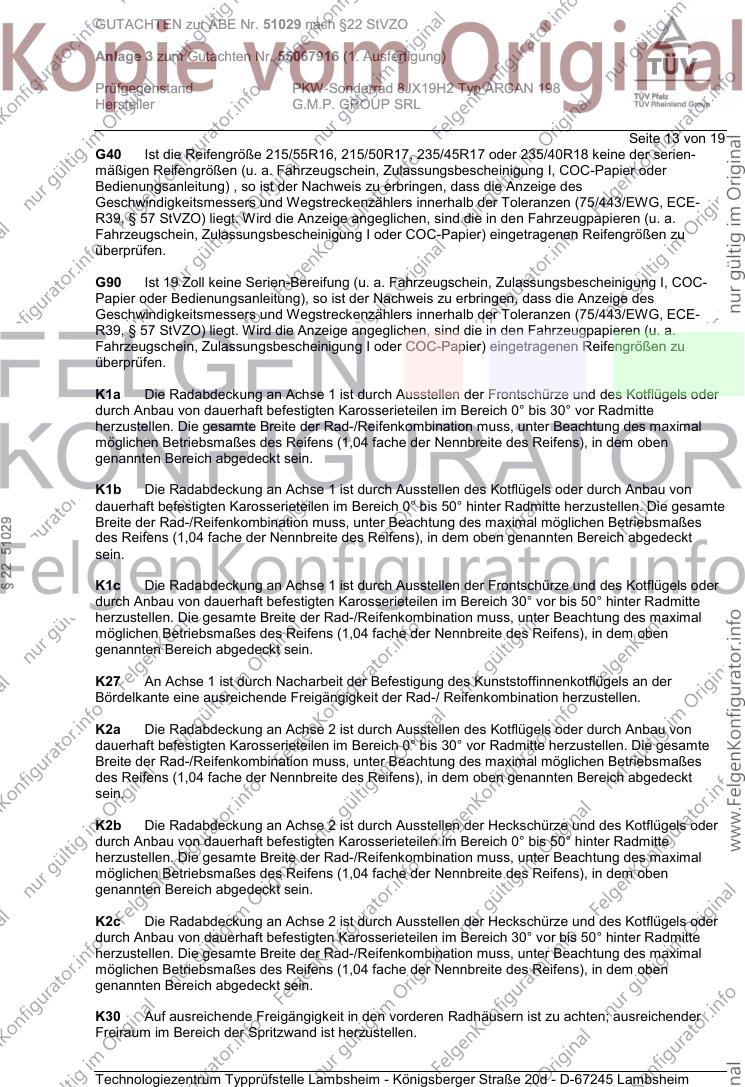

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 13 von 19
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 14 von 19
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.

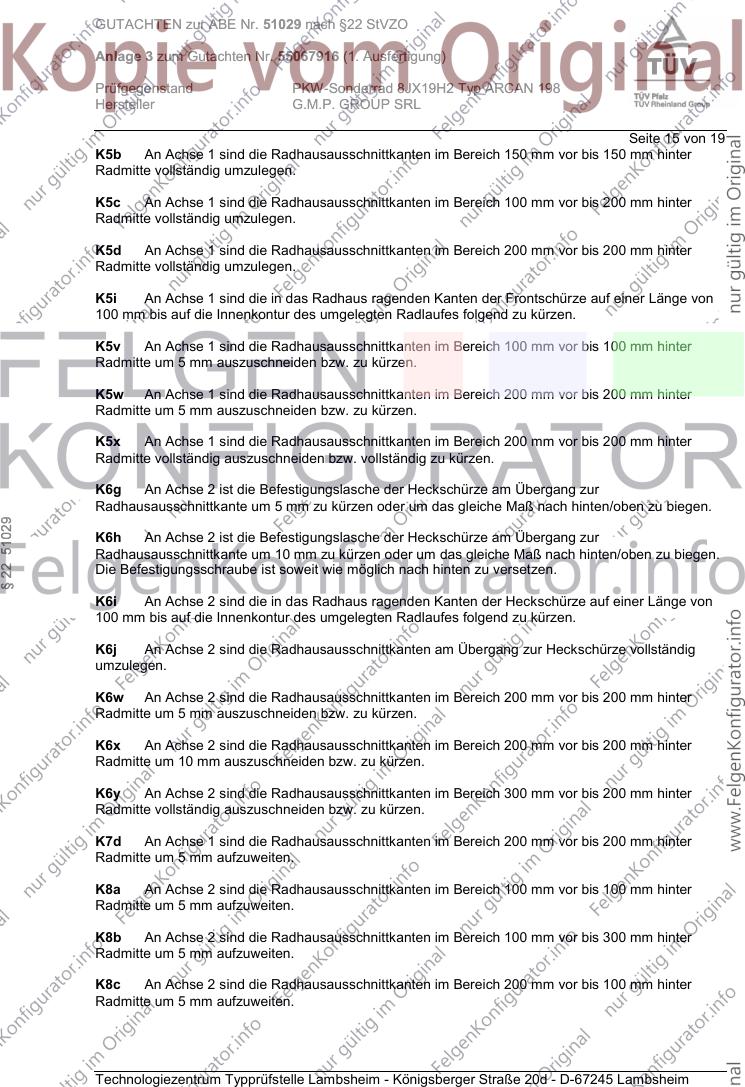

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 15 von 19
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 16 von 19
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).

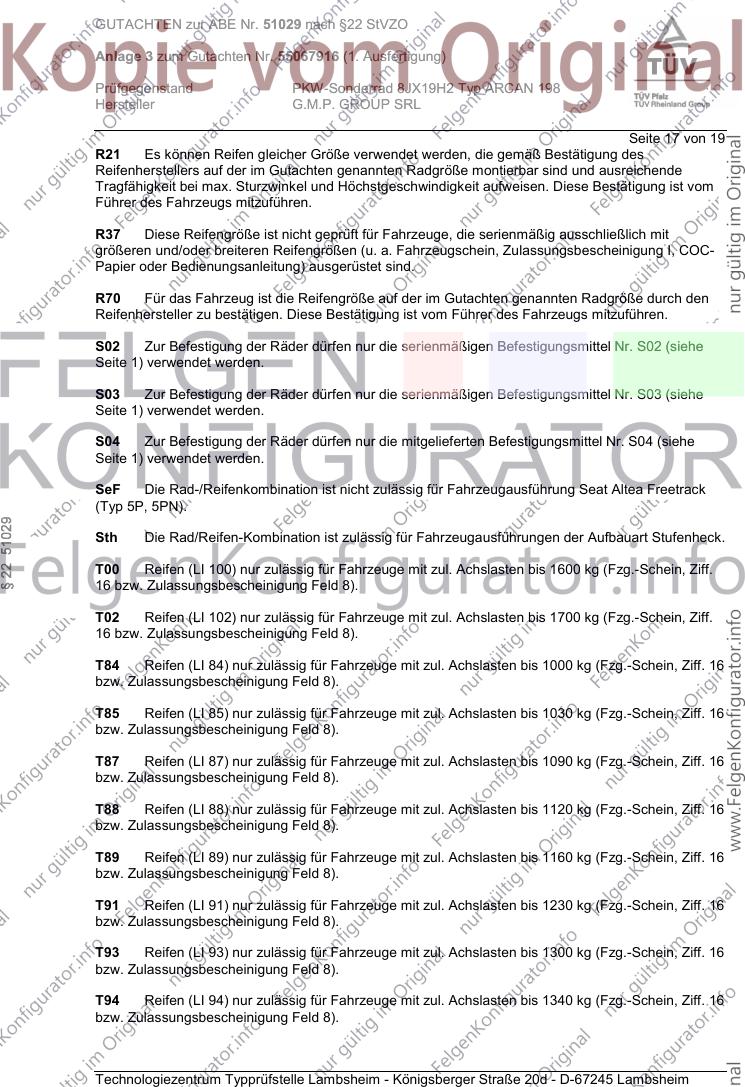

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 17 von 19
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

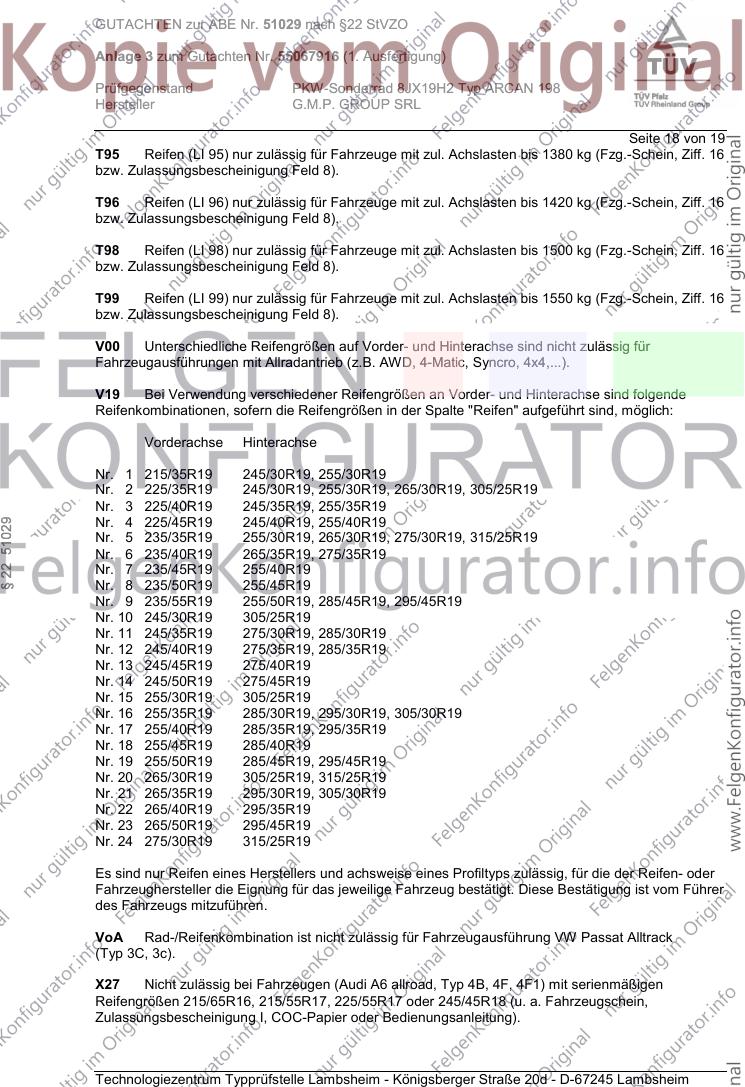

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 18 von 19
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Nr. 23 265/50R19 295/45R19
Nr. 24 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 19 von 19
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Automatikgetriebe oder elektrohydraulischem Direktschaltgetriebe.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 29. November 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 19 und gilt für Sonderräder ab Herstellungsdatum Mai 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 29. November 2016
Coen 00260965.DOC

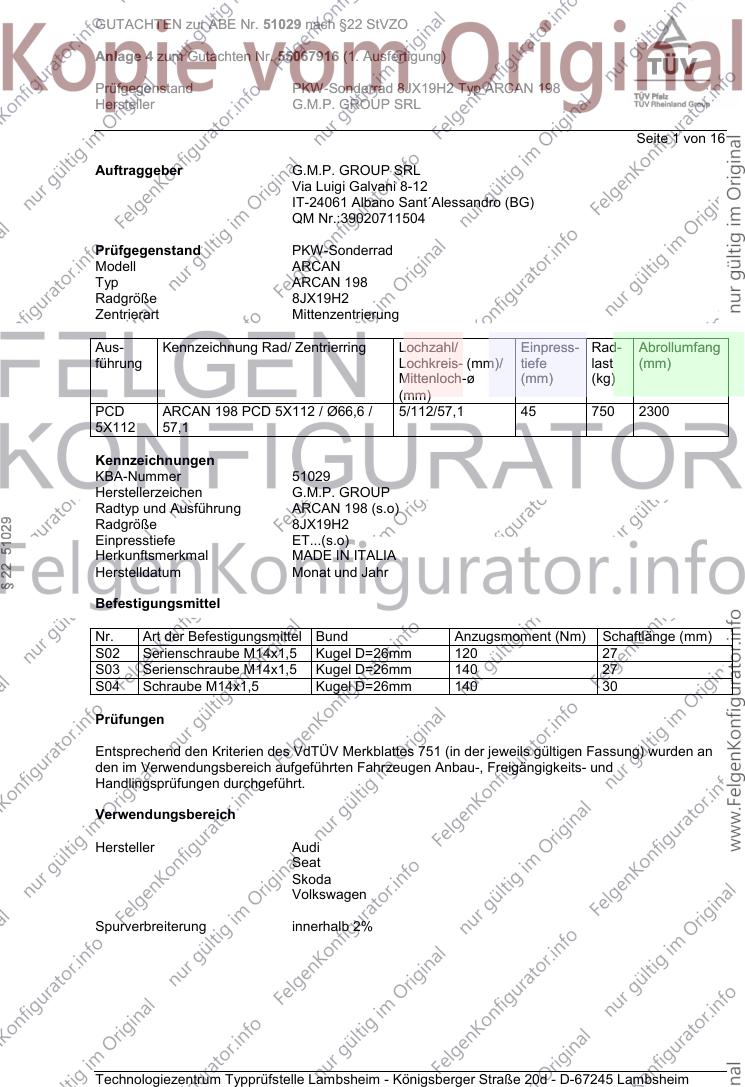

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 1 von 16
Auftraggeber G.M.P. GROUP SRL
Via Luigi Galvani 8-12
IT-24061 Albano Sant´Alessandro (BG)
QM Nr.:39020711504
Prüfgegenstand PKW-Sonderrad
Modell ARCAN
Typ ARCAN 198
Radgröße 8JX19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PCD ARCAN 198 PCD 5X112 / Ø66,6 / 5/112/57,1 45 750 2300
5X112 57,1
Kennzeichnungen
KBA-Nummer 51029
Herstellerzeichen G.M.P. GROUP
Radtyp und Ausführung ARCAN 198 (s.o)
Radgröße 8JX19H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALIA
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serienschraube M14x1,5 Kugel D=26mm 120 27
S03 Serienschraube M14x1,5 Kugel D=26mm 140 27
S04 Schraube M14x1,5 Kugel D=26mm 140 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 215/35R19 T85 A12 A14 A21
8V 77-140 225/35R19 T88 A57 Cbo F24
e1*2007/46*0607*.. 77-140 235/35R19 A01 G03 Lim V00 V19
- Limousine 77-140 235/35R19 R09 S02
- Cabrio 77-140 245/30R19 A01 K1a K2b
Audi A3 Cabriolet 75-147 225/35R19 K1c K56 T84 T88 A01 A12 A14
8P 75-147 235/35R19 G01 K1c K2b K46 K56 T87 T88 A21 A58 Cbo
e1*2001/116*0456*.. S02
Audi A3, -/Sportback 184-195 225/35R19 K1c K56 T88 A01 A12 A14
8P, 8PA 184-195 235/35R19 G01 K1c K2b K46 K56 T88 A21 Flh S02
e1*2001/116*0217*..,
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 225/35R19 K1c T84 T88 A01 A12 A14
8P, 8PA, 8PB 66-147 235/35R19 G01 K1c K2b K46 T87 T88 A21 Flh K56
e1*2001/116*0217*..; 75,85,110 215/35R19 A58 K1a K1b R37 T85 S02
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 215/35R19 T85 A12 A14 A21
8V 77-140 225/35R19 T84 T88 A57 F24 Flh
e1*2007/46*0607*.. 77-140 235/35R19 A01 G03 K1a K2b K3a K6g K8h V00 V19 S02
77-140 245/30R19 A01 K2b K4i K6g K8h R03 T89
Audi A4 74-162 225/35R19 T88 A12 A14 A21
8E 74-188 235/35R19 T87 T91 Car Lim W20
e1*98/14*0151*.., S02
e1*2001/116*0151*..
Audi A4 162 225/35R19 T88 A12 A14 A21
QB6 162 235/35R19 T88 T91 Car Cbo Lim
e1*2001/116*0243*.. W20 S02
Audi A4 Cabriolet 96-162 225/35R19 T88 A12 A14 A21
8H 96-188 235/35R19 T91 Cbo W20 S02
e1*98/14*0177*..,
e1*2001/116*0177*..
Audi A4 S4 253 235/35R19 Car Lim T91 A12 A14 A21
8E,8H,QB6 253 235/35R19 Cbo T91 Y16 S02
e1*98/14,2001/116*
0151,0177,0243*..
Audi A6 -/Avant 89-257 245/35R19 T93 A12 A14 A21
4F, 4F1 Car Lim NBF
e1*2001/116*0254*.., X27 S02
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi A8 154-257 235/45R19 A11 R37 T95 T99 A14 A21 BnK
4E 154-257 245/40R19 A12 T94 T98 Lim NBF S02
e1*2001/116*0198*.., 154-257 245/45R19 A01 A12 G01
e1*2001/116*0246*.. 154-257 255/40R19 A12 R70 T00 T96
154-331 235/45R19 A11 M+S T95 T99
154-331 245/40R19 A12 M+S T94 T98

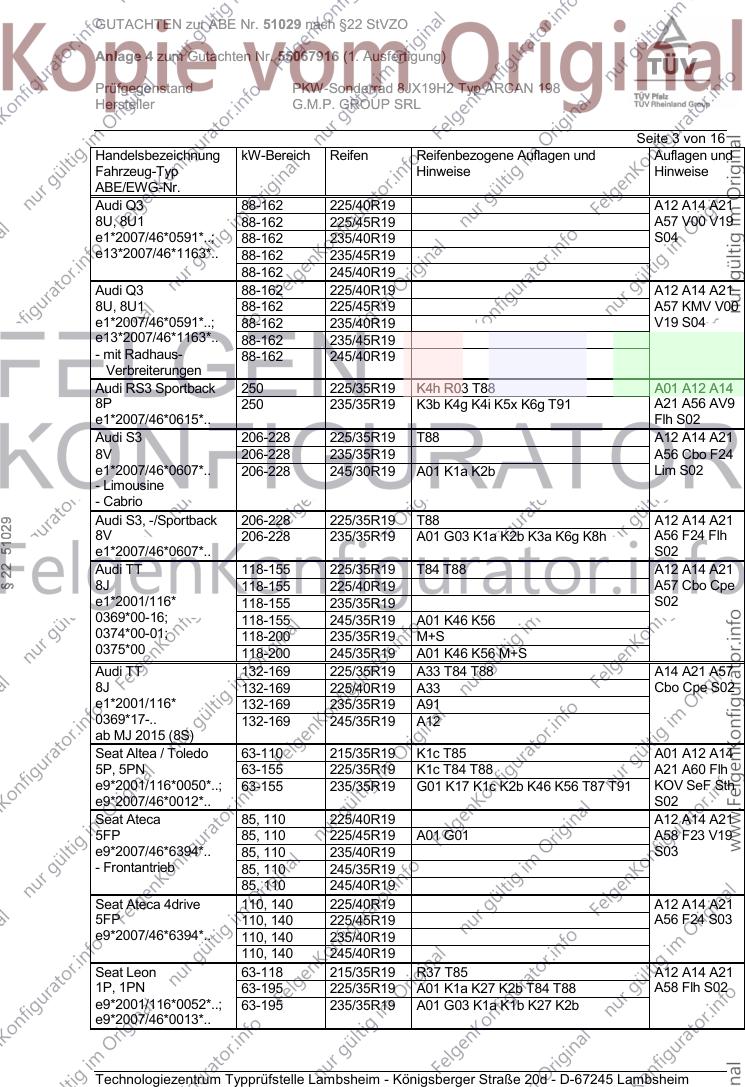

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q3 88-162 225/40R19 A12 A14 A21
8U, 8U1 88-162 225/45R19 A57 V00 V19
e1*2007/46*0591*..; 88-162 235/40R19 S04
e13*2007/46*1163*.. 88-162 235/45R19
88-162 245/40R19
Audi Q3 88-162 225/40R19 A12 A14 A21
8U, 8U1 88-162 225/45R19 A57 KMV V00
e1*2007/46*0591*..; 88-162 235/40R19 V19 S04
e13*2007/46*1163*.. 88-162 235/45R19
- mit Radhaus- 88-162 245/40R19
Verbreiterungen
Audi RS3 Sportback 250 225/35R19 K4h R03 T88 A01 A12 A14
8P 250 235/35R19 K3b K4g K4i K5x K6g T91 A21 A56 AV9
e1*2007/46*0615*.. Flh S02
Audi S3 206-228 225/35R19 T88 A12 A14 A21
8V 206-228 235/35R19 A56 Cbo F24
e1*2007/46*0607*.. 206-228 245/30R19 A01 K1a K2b Lim S02
- Limousine
- Cabrio
Audi S3, -/Sportback 206-228 225/35R19 T88 A12 A14 A21
8V 206-228 235/35R19 A01 G03 K1a K2b K3a K6g K8h A56 F24 Flh
e1*2007/46*0607*.. S02
Audi TT 118-155 225/35R19 T84 T88 A12 A14 A21
8J 118-155 225/40R19 A57 Cbo Cpe
e1*2001/116* 118-155 235/35R19 S02
0369*00-16; 118-155 245/35R19 A01 K46 K56
0374*00-01; 118-200 235/35R19 M+S
0375*00 118-200 245/35R19 A01 K46 K56 M+S
Audi TT 132-169 225/35R19 A33 T84 T88 A14 A21 A57
8J 132-169 225/40R19 A33 Cbo Cpe S02
e1*2001/116* 132-169 235/35R19 A91
0369*17-.. 132-169 245/35R19 A12
ab MJ 2015 (8S)
Seat Altea / Toledo 63-110 215/35R19 K1c T85 A01 A12 A14
5P, 5PN 63-155 225/35R19 K1c T84 T88 A21 A60 Flh
e9*2001/116*0050*..; 63-155 235/35R19 G01 K17 K1c K2b K46 K56 T87 T91 KOV SeF Sth
e9*2007/46*0012*.. S02
Seat Ateca 85, 110 225/40R19 A12 A14 A21
5FP 85, 110 225/45R19 A01 G01 A58 F23 V19
e9*2007/46*6394*.. 85, 110 235/40R19 S03
- Frontantrieb 85, 110 245/35R19
85, 110 245/40R19
Seat Ateca 4drive 110, 140 225/40R19 A12 A14 A21
5FP 110, 140 225/45R19 A56 F24 S03
e9*2007/46*6394*.. 110, 140 235/40R19
110, 140 245/40R19
Seat Leon 63-118 215/35R19 R37 T85 A12 A14 A21
1P, 1PN 63-195 225/35R19 A01 K1a K27 K2b T84 T88 A58 Flh S02
e9*2001/116*0052*..; 63-195 235/35R19 A01 G03 K1a K1b K27 K2b
e9*2007/46*0013*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon 81-135 215/35R19 A58 T85 A12 A14 A21
5F 81-135 225/35R19 T84 T88 Car F24 Flh
e9*2007/46*0094*.. 81-135 235/35R19 A01 A58 G01 K1a K2b K6j KOV S02
Seat Leon 63 - 110 215/35R19 T85 A12 A14 A21
5F 63 - 110 225/35R19 T84 A58 Car F23
e9*2007/46*0094*.. 63 - 110 235/35R19 A01 G01 K1a K2b Flh KOV S02
Seat Leon Cupra 195-213 225/35R19 T88 A12 A14 A21
5F 195-213 235/35R19 A01 K1a K2b K6j A58 BW7 Car
e9*2007/46*0094*.. 195-213 235/35R19 A01 K1v K2h K6j F24 Flh S02
Seat Leon X-Perience 81-135 225/35R19 T88 A12 A14 A21
5F 81-135 225/40R19 A57 Car F24
e9*2007/46*0094*.. KMV S02
Skoda Octavia (II) 55-147 225/35R19 A58 K1a T88 A01 A12 A14
1Z 55-147 235/35R19 G01 K1a T88 T91 A21 Car Lim
e11*2001/116*0230*..; Npf S02
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 215/35R19 A12 A14 A21
5E 63-110 225/35R19 T88 A58 Car F23
e11*2007/46*0243*..; 63-110 235/35R19 A01 G01 Lim Npf V19
e11*2007/46*0244*.. 63-110 245/30R19 A01 K1a K1b K2b S02
Skoda Octavia (III) 132-169 215/35R19 A58 T85 A12 A14 A21
5E 132-169 245/30R19 A01 A58 K1a K1b K2b Car F24 Lim
e11*2007/46*0243*.. 77-169 225/35R19 A57 T88 Npf V00 V19
77-169 235/35R19 A01 A57 G01 S02
Skoda Octavia Scout 103-118 225/40R19 T93 A12 A14 A21
(II) 103-118 235/35R19 A01 K1c T91 A56 Car KMV
1Z 103-118 245/35R19 A01 K1c K56 T93 S02
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia Scout 110-135 225/35R19 T88 A12 A14 A21
(III) 110-135 225/40R19 A56 Car F24
5E S02
e11*2007/46*0243*..
Skoda Superb (II) 77-147 225/35R19 T88 A12 A14 A21
3T 77-191 235/35R19 A01 G01 K1a K2b K56 T87 T91 Car Lim S02
e11*2001/116*
0326*15-31;
e11*2007/46*
0014*07-21
Skoda Superb (III) 88-206 225/40R19 T89 T93 A12 A14 A21
3T 88-206 235/35R19 T87 T91 A57 Car Lim
e11*2001/116* 88-206 235/40R19 V00 V19 S03
0326*32-..; 88-206 245/35R19 T89 T93
e11*2007/46*
0014*22-..
Skoda Yeti 77-125 225/40R19 T89 T93 A12 A14 A21
5L 77-125 235/35R19 T87 T91 A57 S02
e11*2007/46*0010*.., 77-125 245/35R19 A01 K1b T89 T93
e11*2007/46*0034*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Beetle, /Cabrio (II) 77-162 225/40R19 A12 A14 A21
16 77-162 235/35R19 A58 Cbo Flh
e1*2007/46*0539*.. 77-162 235/40R19 S02
77-162 245/35R19
VW E-Golf (VII) 85 225/35R19 T88 A12 A14 A21
AU 85 235/35R19 A01 G01 K1a K2b K3c A58 F24 Flh
e1*2007/46*0623*10-.. S02
(24,2 kWh-Batterie)
VW E-Golf (VII) 85 225/35R19 T88 A12 A14 A21
AU 85 235/35R19 A01 G01 K1a K2b K3c K8g A58 F23 Flh
e1*2007/46*0623*10-.. S02
(24,2 kWh-Batterie)
VW EOS 85-184 225/35R19 T84 T88 A12 A14 A21
1F 85-191 235/35R19 T87 T91 A58 Cbo S02
e1*2001/116*0349*..
- incl. Facelift 2011
VW Golf (V) 55-125 215/35R19 K1c R37 T85 A01 A12 A14
1K 55-184 225/35R19 K1c T84 T88 A21 Flh S02
e1*2001/116* 55-184 235/35R19 G01 K1c K2b K46 K56 T87 T91
0242*00-24
VW Golf (V) Variant 59-110 215/35R19 K1a K2b K56 T85 A01 A12 A14
1KM 59-147 225/35R19 K1c K27 K2b K44 K46 K56 T84 T88 A21 A58 Car
e1*2001/116* 59-147 235/35R19 G01 K1c K27 K2c K41 K44 K46 K56 S02
0328*00-14
VW Golf (VI) 59-118 215/35R19 T85 A12 A14 A21
1K 59-173 225/35R19 A01 K1a K2b T84 T88 Cbo Flh S02
e1*2001/116 59-173 235/35R19 A01 G03 K1c K2b K3a K6g K8d T87
*0242*25-..; T91
e1*2007/46*0490*.. 59-173 245/30R19 A01 K1c K2c K3a K6h K8i
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 215/35R19 T85 A12 A14 A21
1KM 59-118 225/35R19 A01 K1a K2b K6g T84 T88 Car S02
e1*2001/116*0328*..; 59-118 235/35R19 A01 G01 K1c K2b K3a K6h K8d T87
e1*2007/46*0492*.. T91
VW Golf (VII) /-Variant 63-169 215/35R19 T85 A12 A14 A21
AU, AUV, 1K 63-195 225/35R19 T84 T88 A57 Car F24
e1*2007/46*0623*.., 63-195 235/35R19 A01 G90 K1a K2b K3c Flh KOV NoE
e1*2007/46*0627*..; S02
e1*2007/46*0490*05-..
VW Golf (VII) /-Variant 63 - 90 215/35R19 T85 A12 A14 A21
AU, AUV, 1K 63 - 90 225/35R19 T84 A58 Car F23
e1*2007/46*0623*.., 63 - 90 235/35R19 A01 G90 K1a K2b K3c K8g Flh KOV NoE
e1*2007/46*0627*..; S02
e1*2007/46*0490*05-..
VW Golf (VII) GTE 110 225/35R19 T88 A12 A14 A21
Hybrid 110 235/35R19 A01 G01 K1a K2b K3c A58 F24 Flh
AU S02
e1*2007/46*0623*11-..
VW Golf Alltrack (VII) 81-135 225/35R19 T88 A12 A14 A21
AUV 81-135 225/40R19 A56 Car F24
e1*2007/46*0627*.. KMV S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf Plus 55-125 225/35R19 A01 K1a K1b K27 K2b K56 T84 T88 A12 A14 A21
1KP 55-125 235/35R19 A01 G01 K1c K27 K2b K44 K56 T87 A58 Flh S02
e1*2001/116*0304*..; T91
e1*2007/46*0491*.. 55-85 215/35R19 T85
VW Golf R (VI) 188-199 225/35R19 T88 A12 A14 A21
1K 188-199 235/35R19 A01 K1c K2b K3a K6g K8d T87 T91 Cbo Flh S02
e1*2001/116 188-199 245/30R19 A01 K1c K2c K3a K6h K8i
*0242*33-..
VW Golf R (VII) 206, 221 225/35R19 T88 A12 A14 A21
AU 206, 221 235/35R19 A01 K1a K2b K3c A56 F24 Flh
e1*2007/46*0623*.. S02
VW Golf R Variant(VII) 221 225/35R19 T88 A12 A14 A21
AUV 221 235/35R19 A01 K1a K2b K3c A56 Car F24
e1*2007/46*0627*.. S02
VW Golf Sportsvan 92, 110 215/35R19 T85 A12 A14 A21
AUV 92, 110 225/35R19 T84 T88 A58 F24 Flh
e1*2007/46*0627*.. 92, 110 235/35R19 A01 G01 K1a K2b K3c S02
VW Golf Sportsvan 63-85 215/35R19 T85 A12 A14 A21
AUV 63-85 225/35R19 T84 A58 F23 Flh
e1*2007/46*0627*.. 63-85 235/35R19 A01 G01 K1a K2b K3c K8g S02
VW Jetta 77 - 155 215/35R19 K1a K1b K2b T85 A01 A12 A14
16, 16H 77 - 155 225/35R19 K1c K2b K3a K6g K8e T88 A21 A58 Sth
e1*2007/46*0539*..; 77 - 155 235/35R19 G01 K1c K2b K3a K6g K8e S02
e1*2007/46*0584*..
VW Jetta 66-110 215/35R19 K1a K56 T85 A01 A12 A14
1KM 66-147 225/35R19 K1c K27 K44 K46 K56 T84 T88 A21 A58 K2b
e1*2001/116*0328*.. 66-147 235/35R19 G01 K1c K27 K41 K44 K46 K56 Sth S02
VW Passat 75-147 225/35R19 T88 A12 A14 A21
3C 75-147 235/35R19 A01 K1a K46 K56 T87 T88 T91 Lim S02
e1*2001/116*
0307*00-23
VW Passat 184 235/35R19 A01 K1a K46 K56 T87 T88 T91 A12 A14 A21
3C Lim S02
e1*2001/116*
0307*00-23
VW Passat 88-206 225/40R19 T89 T93 A12 A14 A21
3C 88-206 235/35R19 T87 T91 A57 Car Lim
e1*2001/116* 88-206 235/40R19 V00 V19 VoA
0307*37-.. 88-206 245/35R19 T89 T93 S03
- Limousine / Variant
ab MJ 2015 (B8/3G)

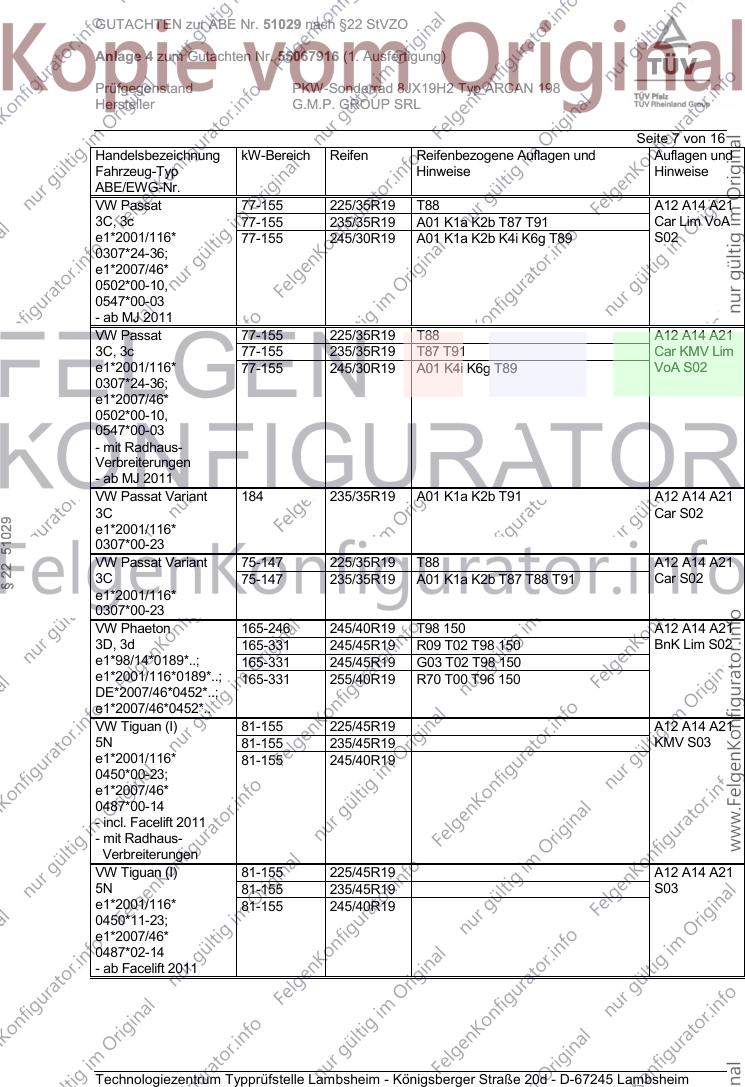

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 77-155 225/35R19 T88 A12 A14 A21
3C, 3c 77-155 235/35R19 A01 K1a K2b T87 T91 Car Lim VoA
e1*2001/116* 77-155 245/30R19 A01 K1a K2b K4i K6g T89 S02
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat 77-155 225/35R19 T88 A12 A14 A21
3C, 3c 77-155 235/35R19 T87 T91 Car KMV Lim
e1*2001/116* 77-155 245/30R19 A01 K4i K6g T89 VoA S02
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Variant 184 235/35R19 A01 K1a K2b T91 A12 A14 A21
3C Car S02
e1*2001/116*
0307*00-23
VW Passat Variant 75-147 225/35R19 T88 A12 A14 A21
3C 75-147 235/35R19 A01 K1a K2b T87 T88 T91 Car S02
e1*2001/116*
0307*00-23
VW Phaeton 165-246 245/40R19 T98 150 A12 A14 A21
3D, 3d 165-331 245/45R19 R09 T02 T98 150 BnK Lim S02
e1*98/14*0189*..; 165-331 245/45R19 G03 T02 T98 150
e1*2001/116*0189*..; 165-331 255/40R19 R70 T00 T96 150
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Tiguan (I) 81-155 225/45R19 A12 A14 A21
5N 81-155 235/45R19 KMV S03
e1*2001/116* 81-155 245/40R19
0450*00-23;
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 225/45R19 A12 A14 A21
5N 81-155 235/45R19 S03
e1*2001/116* 81-155 245/40R19
0450*11-23;
e1*2007/46*
0487*02-14
- ab Facelift 2011

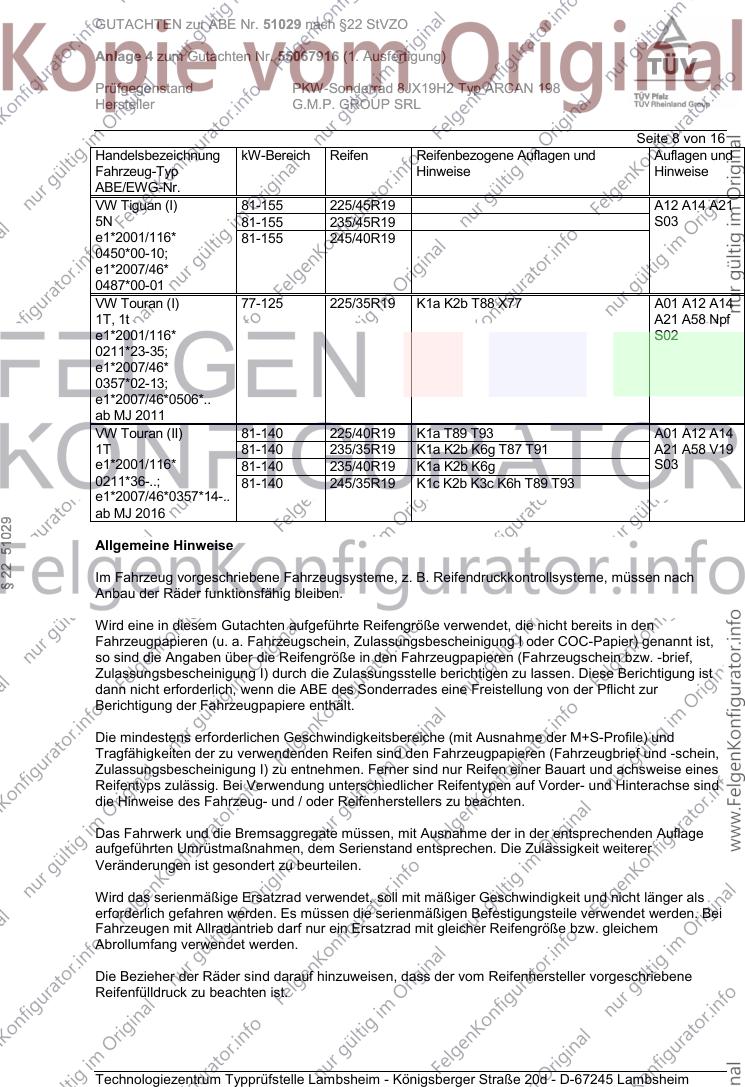

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (I) 81-155 225/45R19 A12 A14 A21
5N 81-155 235/45R19 S03
e1*2001/116* 81-155 245/40R19
0450*00-10;
e1*2007/46*
0487*00-01
VW Touran (I) 77-125 225/35R19 K1a K2b T88 X77 A01 A12 A14
1T, 1t A21 A58 Npf
e1*2001/116* S02
0211*23-35;
e1*2007/46*
0357*02-13;
e1*2007/46*0506*..
ab MJ 2011
VW Touran (II) 81-140 225/40R19 K1a T89 T93 A01 A12 A14
1T 81-140 235/35R19 K1a K2b K6g T87 T91 A21 A58 V19
e1*2001/116* 81-140 235/40R19 K1a K2b K6g S03
0211*36-..; 81-140 245/35R19 K1c K2b K3c K6h T89 T93
e1*2007/46*0357*14-..
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 9 von 16
Spezielle Auflagen und Hinweise
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.

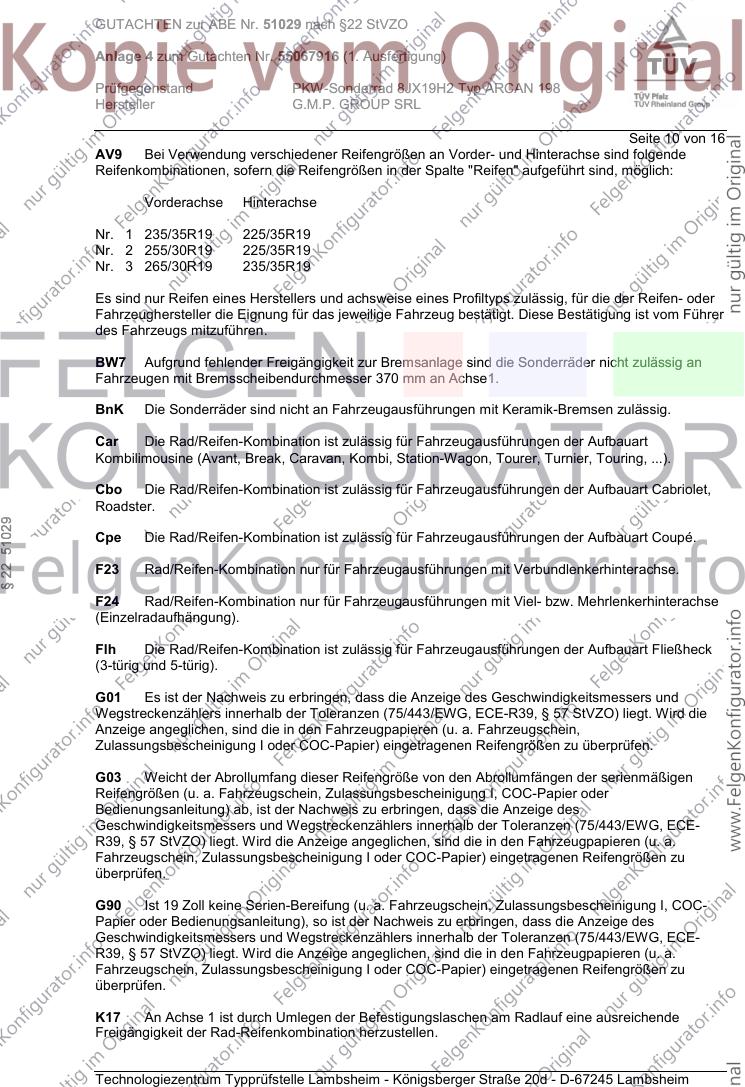

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 10 von 16
AV9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/35R19 225/35R19
Nr. 2 255/30R19 225/35R19
Nr. 3 265/30R19 235/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K17 An Achse 1 ist durch Umlegen der Befestigungslaschen am Radlauf eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

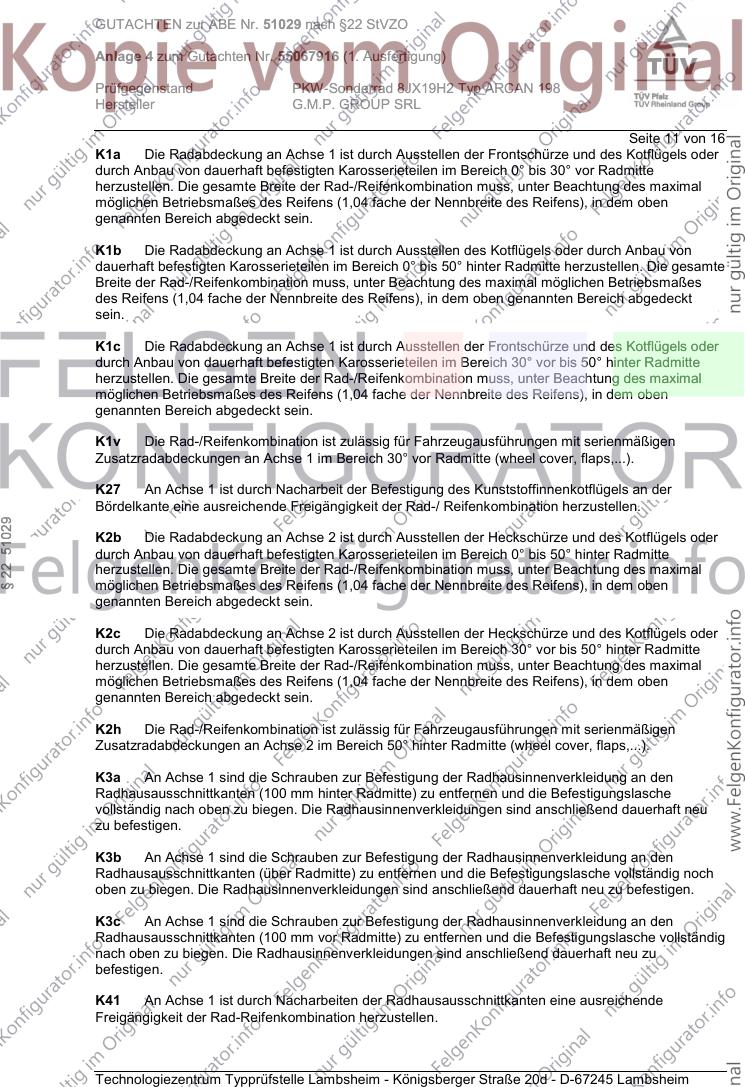

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 11 von 16
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 12 von 16
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 13 von 16
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 14 von 16
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 15 von 16
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Nr. 23 265/50R19 295/45R19
Nr. 24 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Automatikgetriebe oder elektrohydraulischem Direktschaltgetriebe.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 29. November 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 16 von 16
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum Mai 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 29. November 2016
Coen 00260966.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 1 von 17
Auftraggeber G.M.P. GROUP SRL
Via Luigi Galvani 8-12
IT-24061 Albano Sant´Alessandro (BG)
QM Nr.:39020711504
Prüfgegenstand PKW-Sonderrad
Modell ARCAN
Typ ARCAN 198
Radgröße 8JX19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PCD ARCAN 198 PCD 5X112 / ohne 5/112/66,6 35 750 2300
5X112 Ring
Kennzeichnungen
KBA-Nummer 51029
Herstellerzeichen G.M.P. GROUP
Radtyp und Ausführung ARCAN 198 (s.o)
Radgröße 8JX19H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALIA
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serienschraube M14x1,5 Kugel D=26mm 120 27
S03 Schraube M14x1,5 Kugel D=26mm 130 27
S04 Schraube M14x1,5 Kugel D=26mm 150 27
S05 Schraube M14x1,5 Kugel D=26mm 140 30
S06 Schraube M12x1,5 Kugel D=26mm 110 25
S07 Schraube M14x1,5 Kugel D=26mm 150 30
S08 Schraube M14x1,5 Kugel D=26mm 130 30
S09 Schraube M14x1,5 Kugel D=26mm 180 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Spurverbreiterung innerhalb 2%

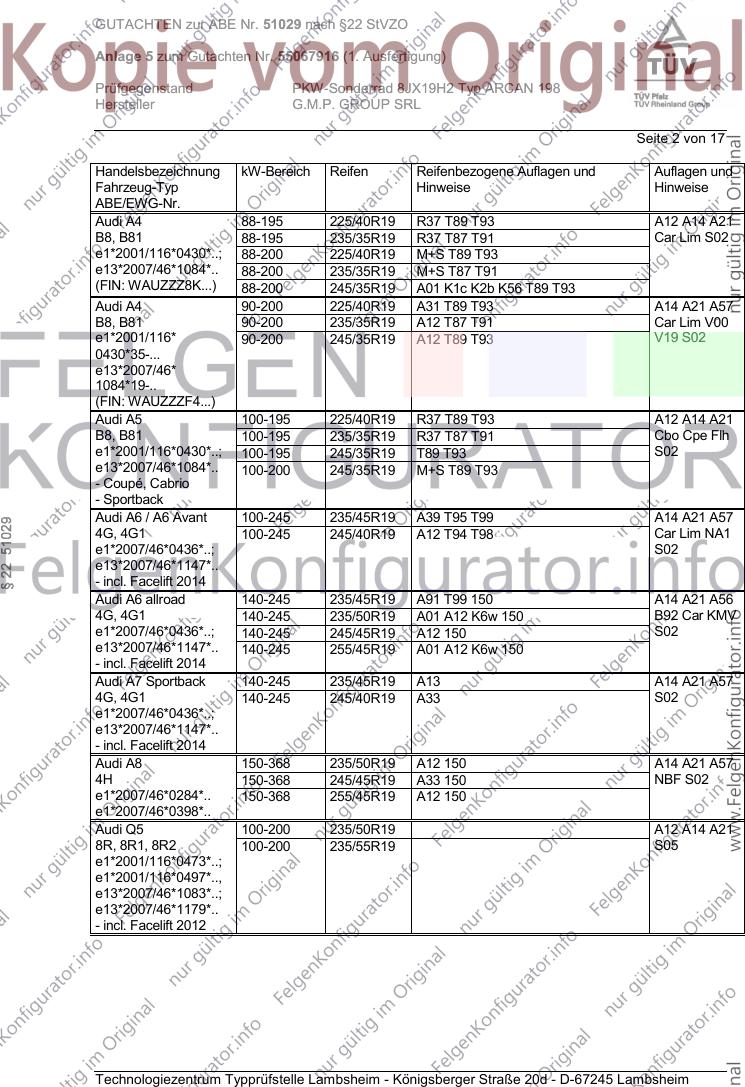

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 R37 T89 T93 A12 A14 A21
B8, B81 88-195 235/35R19 R37 T87 T91 Car Lim S02
e1*2001/116*0430*..; 88-200 225/40R19 M+S T89 T93
e13*2007/46*1084*.. 88-200 235/35R19 M+S T87 T91
(FIN: WAUZZZ8K...) 88-200 245/35R19 A01 K1c K2b K56 T89 T93
Audi A4 90-200 225/40R19 A31 T89 T93 A14 A21 A57
B8, B81 90-200 235/35R19 A12 T87 T91 Car Lim V00
e1*2001/116* 90-200 245/35R19 A12 T89 T93 V19 S02
0430*35-...
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
Audi A5 100-195 225/40R19 R37 T89 T93 A12 A14 A21
B8, B81 100-195 235/35R19 R37 T87 T91 Cbo Cpe Flh
e1*2001/116*0430*..; 100-195 245/35R19 T89 T93 S02
e13*2007/46*1084*.. 100-200 245/35R19 M+S T89 T93
- Coupé, Cabrio
- Sportback
Audi A6 / A6 Avant 100-245 235/45R19 A39 T95 T99 A14 A21 A57
4G, 4G1 100-245 245/40R19 A12 T94 T98 Car Lim NA1
e1*2007/46*0436*..; S02
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A6 allroad 140-245 235/45R19 A91 T99 150 A14 A21 A56
4G, 4G1 140-245 235/50R19 A01 A12 K6w 150 B92 Car KMV
e1*2007/46*0436*..; 140-245 245/45R19 A12 150 S02
e13*2007/46*1147*.. 140-245 255/45R19 A01 A12 K6w 150
- incl. Facelift 2014
Audi A7 Sportback 140-245 235/45R19 A13 A14 A21 A57
4G, 4G1 140-245 245/40R19 A33 S02
e1*2007/46*0436*..;
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A8 150-368 235/50R19 A12 150 A14 A21 A57
4H 150-368 245/45R19 A33 150 NBF S02
e1*2007/46*0284*.. 150-368 255/45R19 A12 150
e1*2007/46*0398*..
Audi Q5 100-200 235/50R19 A12 A14 A21
8R, 8R1, 8R2 100-200 235/55R19 S05
e1*2001/116*0473*..;
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 100-200 235/50R19 A12 A14 A21
8R, 8R1, 8R2 100-200 235/55R19 KMV S05
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi S4 245 235/35R19 M+S T91 A12 A14 A21
B8, B81 245 245/35R19 A01 K1c K2b K56 T93 Car Lim S02
e1*2001/116*0430*..;
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi S5 245, 260 245/35R19 M+S T89 T93 A12 A14 A21
B8, B81 260 235/35R19 M+S R37 T91 A56 Cbo Cpe
e1*2001/116*0430*.., Flh S02
e1*2001/116*0447*..;
e13*2007/46*1084*..
- Coupé, Cabrio
- Sportback
Audi S6 / S6 Avant 309, 331 235/45R19 A39 M+S T95 T99 A14 A21 A56
4G, 4G1 309, 331 245/40R19 A12 M+S T94 T98 Car Lim S02
e1*2007/46*0436*..;
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S7 Sportback 309, 331 235/45R19 A13 M+S A14 A21 A56
4G, 4G1 309, 331 245/40R19 A33 M+S T98 S02
e1*2007/46*0436*..;
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S8 382, 445 235/50R19 A12 M+S A14 A21 A56
4H 382, 445 245/45R19 A33 M+S NBF S02
e1*2007/46*0284*.. 382, 445 255/45R19 A12 M+S
Audi SQ5 230-260 235/55R19 M+S A12 A14 A21
8R, 8R1 KMV S05
e1*2001/116*0473*..;
e13*2007/46*1083*..;
- mit Radhaus-
Verbreiterungen
Infiniti QX30 AWD 125, 155 225/45R19 A12 A14 A21
H15 125, 155 235/40R19 A56 S08
e11*2007/46*2977*.. 125, 155 235/45R19
125, 155 245/40R19 A01 K5v K6w
125, 155 245/45R19 A01 G01 K5v K6w
A-Klasse 66, 80 215/35R19 K1c K2b K5d T85 Y18 A01 A12 A14
176, 245G 66-160 225/35R19 K1c K2c K4i K5d K6g K8h T88 A21 A57 Flh
e1*2007/46*0928*..; 66-160 235/35R19 K1c K2c K4i K5d K5k K6g K7d K8h V00 V19 S08
e1*2001/116* T87 T91
0470*04-.. 66-160 245/30R19 K2c K4i K6h K8m R03 T89
75,90,115 215/35R19 K1c K2b K5d NoD T85

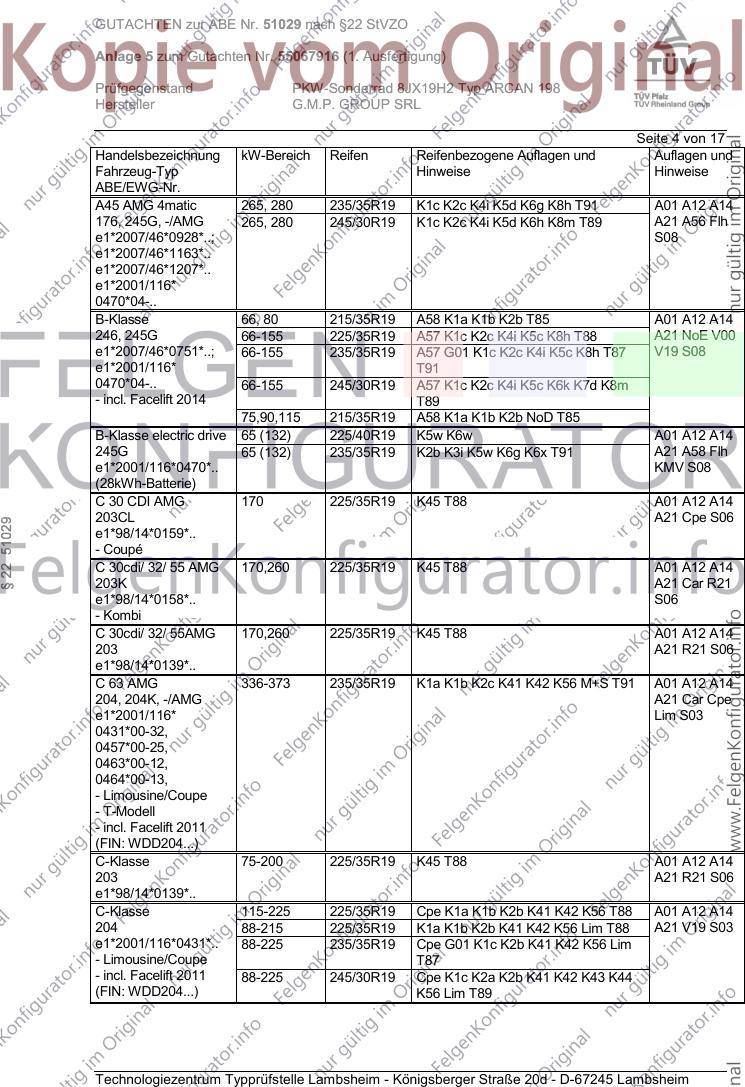

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
A45 AMG 4matic 265, 280 235/35R19 K1c K2c K4i K5d K6g K8h T91 A01 A12 A14
176, 245G, -/AMG 265, 280 245/30R19 K1c K2c K4i K5d K6h K8m T89 A21 A56 Flh
e1*2007/46*0928*..; S08
e1*2007/46*1163*..
e1*2007/46*1207*..
e1*2001/116*
0470*04-..
B-Klasse 66, 80 215/35R19 A58 K1a K1b K2b T85 A01 A12 A14
246, 245G 66-155 225/35R19 A57 K1c K2c K4i K5c K8h T88 A21 NoE V00
e1*2007/46*0751*..; 66-155 235/35R19 A57 G01 K1c K2c K4i K5c K8h T87 V19 S08
e1*2001/116* T91
0470*04-.. 66-155 245/30R19 A57 K1c K2c K4i K5c K6k K7d K8m
- incl. Facelift 2014 T89
75,90,115 215/35R19 A58 K1a K1b K2b NoD T85
B-Klasse electric drive 65 (132) 225/40R19 K5w K6w A01 A12 A14
245G 65 (132) 235/35R19 K2b K3i K5w K6g K6x T91 A21 A58 Flh
e1*2001/116*0470*.. KMV S08
(28kWh-Batterie)
C 30 CDI AMG 170 225/35R19 K45 T88 A01 A12 A14
203CL A21 Cpe S06
e1*98/14*0159*..
- Coupé
C 30cdi/ 32/ 55 AMG 170,260 225/35R19 K45 T88 A01 A12 A14
203K A21 Car R21
e1*98/14*0158*.. S06
- Kombi
C 30cdi/ 32/ 55AMG 170,260 225/35R19 K45 T88 A01 A12 A14
203 A21 R21 S06
e1*98/14*0139*..
C 63 AMG 336-373 235/35R19 K1a K1b K2c K41 K42 K56 M+S T91 A01 A12 A14
204, 204K, -/AMG A21 Car Cpe
e1*2001/116* Lim S03
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 75-200 225/35R19 K45 T88 A01 A12 A14
203 A21 R21 S06
e1*98/14*0139*..
C-Klasse 115-225 225/35R19 Cpe K1a K1b K2b K41 K42 K56 T88 A01 A12 A14
204 88-215 225/35R19 K1a K1b K2b K41 K42 K56 Lim T88 A21 V19 S03
e1*2001/116*0431*.. 88-225 235/35R19 Cpe G01 K1c K2b K41 K42 K56 Lim
- Limousine/Coupe T87
- incl. Facelift 2011 88-225 245/30R19 Cpe K1c K2a K2b K41 K42 K43 K44
(FIN: WDD204...) K56 Lim T89
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 85-180 225/40R19 K1a K1b K2b T89 T93 A01 A12 A14
204 85-180 235/35R19 K1c K2b T91 A21 A58 Lim
e1*2001/116* 85-180 245/35R19 K1c K2b K5d T89 T93 MHy V19 S08
0431*29-..
(FIN: WDD205...)
C-Klasse 4matic 125-245 225/40R19 K1a K1b K2b A01 A12 A14
204 125-245 235/35R19 K1c K2b T91 A21 A56 Lim
e1*2001/116* 125-245 245/35R19 K1c K2b K5d V19 S08
0431*29-..
(FIN: WDD205...)
C-Klasse Coupé / 115-180 225/40R19 K1a K1b K2b A01 A12 A14
Cabrio 115-180 235/35R19 K1c K2b T91 A21 A58 Cbo
204 115-180 245/35R19 K1c K2b K5d Cpe V19 S08
e1*2001/116*
0431*37-..
(FIN: WDD205...)
C-Klasse Coupé / 125-245 225/40R19 K1a K1b K2b A01 A12 A14
Cabrio 4matic 125-245 235/35R19 K1c K2b T91 A21 A56 Cbo
204 125-245 245/35R19 K1c K2b K5d Cpe V19 S03
e1*2001/116*
0431*37-..
(FIN: WDD205...)
C-Klasse Sportcoupé 75-200 225/35R19 K45 T84 T88 A01 A12 A14
203CL A21 Cpe S06
e1*98/14*0159*..
C-Klasse T-Modell 75-200 225/35R19 K45 T88 A01 A12 A14
203K A21 Car R21
e1*98/14*0158*.. S06
C-Klasse T-Modell 115,135 245/30R19 K1c K2a K2b K41 K42 K43 K44 K56 A01 A12 A14
204K T89 A21 Car S03
e1*2001/116*0457*.. 88-225 235/35R19 G01 K1c K2b K41 K42 K56 T91
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse T-Modell 85-180 225/40R19 K1a K1b K2b T89 T93 A01 A12 A14
204K 85-180 235/35R19 K1c K2b T91 A21 A58 Car
e1*2001/116* 85-180 245/35R19 K1c K2b K5d T89 T93 MHy V19 S08
0457*25-..
(FIN: WDD205...)
C-Klasse T-Modell 125-245 225/40R19 K1a K1b K2b T93 A01 A12 A14
4matic 125-245 235/35R19 K1c K2b T91 A21 A56 Car
204K 125-245 245/35R19 K1c K2b K5d T93 V19 S08
e1*2001/116*
0457*25-..
(FIN: WDD205...)
CL-Klasse 220-368 245/40R19 K1a K2b K41 K42 K45 K56 T94 T98 A01 A12 A14
215 A21 B03 S07
e1*98/14*0113*..
CL-Klasse 285 235/45R19 A10 T95 T99 A14 A21 B03
216 285 245/40R19 A10 T94 T98 Cpe S07
e1*2001/116*0372*..
(FIN: WDD216...)

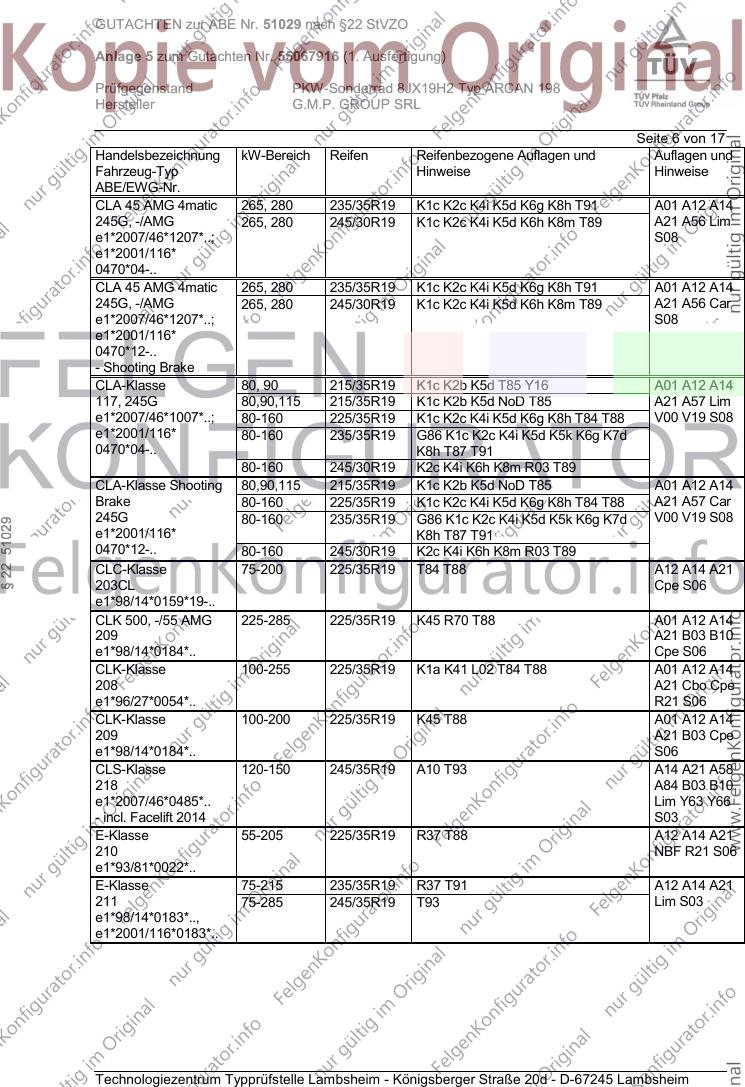

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLA 45 AMG 4matic 265, 280 235/35R19 K1c K2c K4i K5d K6g K8h T91 A01 A12 A14
245G, -/AMG 265, 280 245/30R19 K1c K2c K4i K5d K6h K8m T89 A21 A56 Lim
e1*2007/46*1207*..; S08
e1*2001/116*
0470*04-..
CLA 45 AMG 4matic 265, 280 235/35R19 K1c K2c K4i K5d K6g K8h T91 A01 A12 A14
245G, -/AMG 265, 280 245/30R19 K1c K2c K4i K5d K6h K8m T89 A21 A56 Car
e1*2007/46*1207*..; S08
e1*2001/116*
0470*12-..
- Shooting Brake
CLA-Klasse 80, 90 215/35R19 K1c K2b K5d T85 Y16 A01 A12 A14
117, 245G 80,90,115 215/35R19 K1c K2b K5d NoD T85 A21 A57 Lim
e1*2007/46*1007*..; 80-160 225/35R19 K1c K2c K4i K5d K6g K8h T84 T88 V00 V19 S08
e1*2001/116* 80-160 235/35R19 G86 K1c K2c K4i K5d K5k K6g K7d
0470*04-.. K8h T87 T91
80-160 245/30R19 K2c K4i K6h K8m R03 T89
CLA-Klasse Shooting 80,90,115 215/35R19 K1c K2b K5d NoD T85 A01 A12 A14
Brake 80-160 225/35R19 K1c K2c K4i K5d K6g K8h T84 T88 A21 A57 Car
245G 80-160 235/35R19 G86 K1c K2c K4i K5d K5k K6g K7d V00 V19 S08
e1*2001/116* K8h T87 T91
0470*12-.. 80-160 245/30R19 K2c K4i K6h K8m R03 T89
CLC-Klasse 75-200 225/35R19 T84 T88 A12 A14 A21
203CL Cpe S06
e1*98/14*0159*19-..
CLK 500, -/55 AMG 225-285 225/35R19 K45 R70 T88 A01 A12 A14
209 A21 B03 B10
e1*98/14*0184*.. Cpe S06
CLK-Klasse 100-255 225/35R19 K1a K41 L02 T84 T88 A01 A12 A14
208 A21 Cbo Cpe
e1*96/27*0054*.. R21 S06
CLK-Klasse 100-200 225/35R19 K45 T88 A01 A12 A14
209 A21 B03 Cpe
e1*98/14*0184*.. S06
CLS-Klasse 120-150 245/35R19 A10 T93 A14 A21 A58
218 A84 B03 B10
e1*2007/46*0485*.. Lim Y63 Y66
- incl. Facelift 2014 S03
E-Klasse 55-205 225/35R19 R37 T88 A12 A14 A21
210 NBF R21 S06
e1*93/81*0022*..
E-Klasse 75-215 235/35R19 R37 T91 A12 A14 A21
211 75-285 245/35R19 T93 Lim S03
e1*98/14*0183*..,
e1*2001/116*0183*..

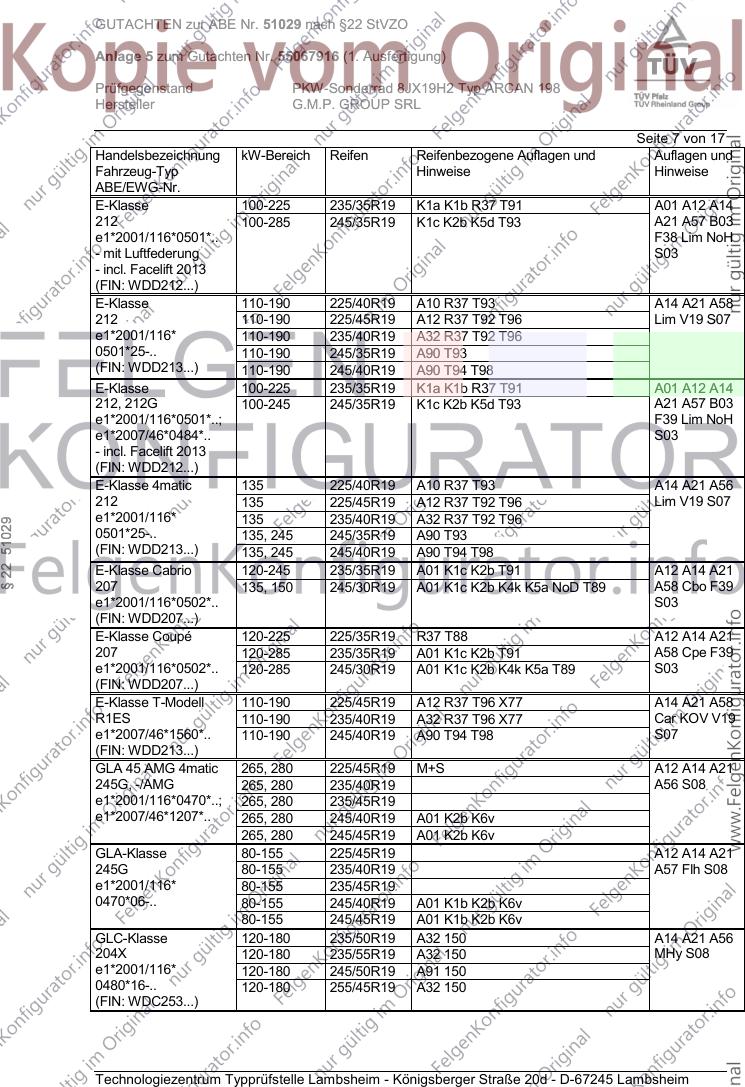

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 100-225 235/35R19 K1a K1b R37 T91 A01 A12 A14
212 100-285 245/35R19 K1c K2b K5d T93 A21 A57 B03
e1*2001/116*0501*.. F38 Lim NoH
- mit Luftfederung S03
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-190 225/40R19 A10 R37 T93 A14 A21 A58
212 110-190 225/45R19 A12 R37 T92 T96 Lim V19 S07
e1*2001/116* 110-190 235/40R19 A32 R37 T92 T96
0501*25-.. 110-190 245/35R19 A90 T93
(FIN: WDD213...) 110-190 245/40R19 A90 T94 T98
E-Klasse 100-225 235/35R19 K1a K1b R37 T91 A01 A12 A14
212, 212G 100-245 245/35R19 K1c K2b K5d T93 A21 A57 B03
e1*2001/116*0501*..; F39 Lim NoH
e1*2007/46*0484*.. S03
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 135 225/40R19 A10 R37 T93 A14 A21 A56
212 135 225/45R19 A12 R37 T92 T96 Lim V19 S07
e1*2001/116* 135 235/40R19 A32 R37 T92 T96
0501*25-.. 135, 245 245/35R19 A90 T93
(FIN: WDD213...) 135, 245 245/40R19 A90 T94 T98
E-Klasse Cabrio 120-245 235/35R19 A01 K1c K2b T91 A12 A14 A21
207 135, 150 245/30R19 A01 K1c K2b K4k K5a NoD T89 A58 Cbo F39
e1*2001/116*0502*.. S03
(FIN: WDD207...)
E-Klasse Coupé 120-225 225/35R19 R37 T88 A12 A14 A21
207 120-285 235/35R19 A01 K1c K2b T91 A58 Cpe F39
e1*2001/116*0502*.. 120-285 245/30R19 A01 K1c K2b K4k K5a T89 S03
(FIN: WDD207...)
E-Klasse T-Modell 110-190 225/45R19 A12 R37 T96 X77 A14 A21 A58
R1ES 110-190 235/40R19 A32 R37 T96 X77 Car KOV V19
e1*2007/46*1560*.. 110-190 245/40R19 A90 T94 T98 S07
(FIN: WDD213...)
GLA 45 AMG 4matic 265, 280 225/45R19 M+S A12 A14 A21
245G, -/AMG 265, 280 235/40R19 A56 S08
e1*2001/116*0470*..; 265, 280 235/45R19
e1*2007/46*1207*.. 265, 280 245/40R19 A01 K2b K6v
265, 280 245/45R19 A01 K2b K6v
GLA-Klasse 80-155 225/45R19 A12 A14 A21
245G 80-155 235/40R19 A57 Flh S08
e1*2001/116* 80-155 235/45R19
0470*06-.. 80-155 245/40R19 A01 K1b K2b K6v
80-155 245/45R19 A01 K1b K2b K6v
GLC-Klasse 120-180 235/50R19 A32 150 A14 A21 A56
204X 120-180 235/55R19 A32 150 MHy S08
e1*2001/116* 120-180 245/50R19 A91 150
0480*16-.. 120-180 255/45R19 A32 150
(FIN: WDC253...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLK-Klasse 100-225 235/50R19 K1c K2a K2b A01 A12 A14
204X 100-225 245/45R19 K1b A21 V19 S04
e1*2001/116* 100-225 255/45R19 K1c K2a K2b
0480*00-16
(FIN: WDC204...)
S-Klasse 145-368 245/40R19 K1a K2b K41 K42 K45 K56 T94 T98 A01 A12 A14
220 A21 A61 B03
e1*97/27*0099*.. NBF S07
S-Klasse 150-285 235/45R19 A10 T95 T99 A14 A21 B03
221 150-285 245/40R19 A12 T94 T98 S07
e1*2001/116*0335*..
(FIN: WDD221...)
S-Klasse 150-335 245/45R19 A10 150 A14 A21 A57
222, 221 150-335 255/45R19 A12 150 BnK Lim P38
e1*2007/46*0960*..; X93 S07
e1*2001/116*
0335*19-..
ab Modell 2013
(FIN: WDD222...)
SLK 100-160 225/35R19 K2b K41 K42 K43 K45 K56 A01 A12 A14
170 A21 L02 S06
e1*95/54*0039*..
SLK 120-170 225/35R19 A12 A14 A21
171 S06
e1*2001/116*0262*..
SLK / SLC -Klasse 115-225 225/35R19 A12 A14 A21
172 115-225 235/35R19 A01 G01 K2b K5d K5i K5k S08
e1*2007/46*0548*.. 115-225 235/35R19 A01 G01 K5d K5i K5k SP2
115-225 245/30R19 A01 K1c K2b K5d K5i K5k
115-225 245/30R19 A01 K1c K5d K5i K5k SP2
SLK 350 200,224 225/35R19 A12 A14 A21
171 S06
e1*2001/116*0262*..
SLK 55AMG 265,294 225/35R19 M+S A12 A14 A21
171, 171AMG B03 B60 S06
e1*2001/116*0262*..,
e1*2001/116*0321*..
V-Klasse/Vito 100-140 225/45R19 K1a K1b K2b K5k T96 150 A01 A12 A14
639/2, 639/4 100-140 235/40R19 K1c K2b K5d K5i K5l T96 150 A21 A58 AHa
e1*2007/46*0457*09-.. 100-140 235/45R19 G90 K1c K2b K5d K5i K5l T99 150 S09
e1*2007/46*0458*08-.. 100-140 245/40R19 K1c K2b K5d K5i K5l T98 150
(FIN: WDF447...) 100-140 245/45R19 G90 K1c K2b K5d K5i K5l T02 T98
nur Heckantrieb 150
V-Klasse/Vito 65, 84 225/45R19 K1a K1b K2b K5k T96 150 A01 A12 A14
639/2, 639/4 65, 84 235/40R19 K1c K2b K5d K5i K5l T96 150 A21 A58 AFa
e1*2007/46*0457*09-.. 65, 84 235/45R19 G90 K1c K2b K5d K5i K5l T99 150 S09
e1*2007/46*0458*08-.. 65, 84 245/40R19 K1c K2b K5d K5i K5l T98 150
(FIN: WDF447...) 65, 84 245/45R19 G90 K1c K2b K5d K5i K5l T02 T98
nur Frontantrieb 150
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 9 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
V-Klasse/Vito 4matic 100-140 225/45R19 K1a K1b K2b K5k T96 150 A01 A12 A14
639/2, 639/5 100-140 235/40R19 K1c K2b K5d K5i K5l T96 150 A21 A56 S09
e1*2007/46*0457*09-.. 100-140 235/45R19 G90 K1c K2b K5d K5i K5l T99 150
e1*2007/46*0459*06-.. 100-140 245/40R19 K1c K2b K5d K5i K5l T98 150
(FIN: WDF447...) 100-140 245/45R19 G90 K1c K2b K5d K5i K5l T02 T98
nur Allradantrieb 150
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

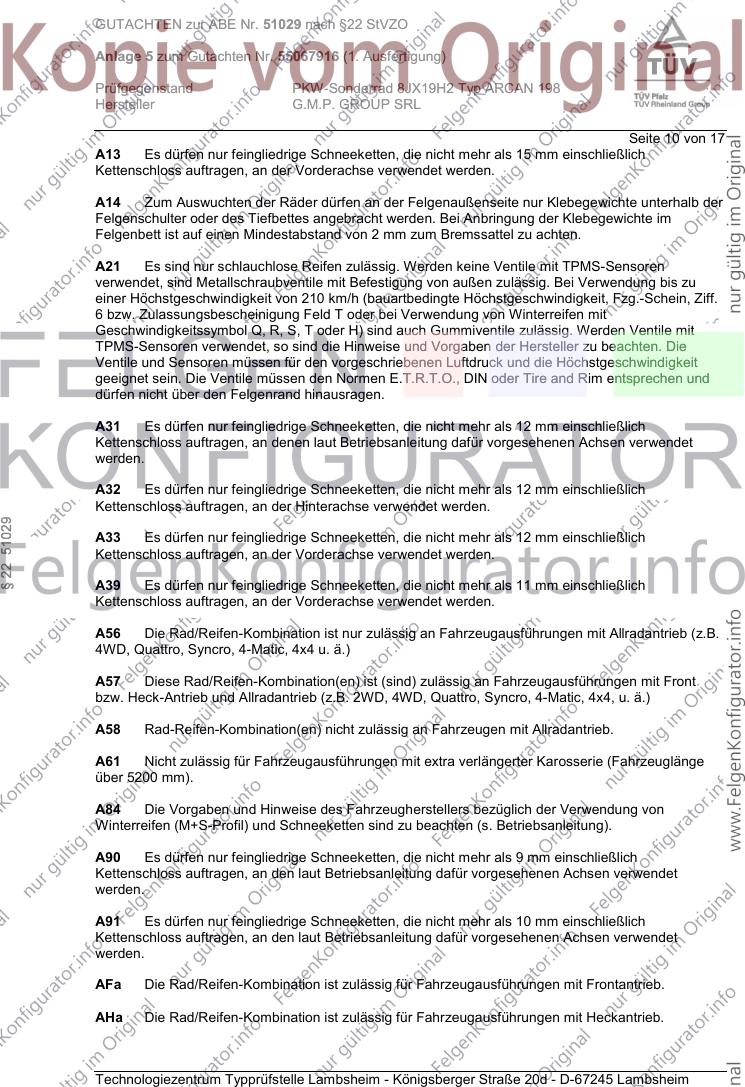

GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 10 von 17
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 11 von 17
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G86 Ist die Reifengröße 235/40R18 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 12 von 17
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 13 von 17
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 14 von 17
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
P38 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm
an Achse 1.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 15 von 17
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 16 von 17
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Nr. 23 265/50R19 295/45R19
Nr. 24 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Automatikgetriebe oder elektrohydraulischem Direktschaltgetriebe.
Y18 Betrifft nur Fahrzeugvarianten mit manuellem Schaltgetriebe.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Y66 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugausführungen mit Allradantrieb in Verbindung mit Bremsscheibendurchmesser 344 mm an
Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 17 von 17
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 29. November 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Mai 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 29. November 2016
Coen 00260967.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 1 von 13
Auftraggeber G.M.P. GROUP SRL
Via Luigi Galvani 8-12
IT-24061 Albano Sant´Alessandro (BG)
QM Nr.:39020711504
Prüfgegenstand PKW-Sonderrad
Modell ARCAN
Typ ARCAN 198
Radgröße 8JX19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PCD ARCAN 198 PCD 5X112 / ohne 5/112/66,6 45 750 2300
5X112 Ring
Kennzeichnungen
KBA-Nummer 51029
Herstellerzeichen G.M.P. GROUP
Radtyp und Ausführung ARCAN 198 (s.o)
Radgröße 8JX19H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALIA
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serienschraube M14x1,5 Kugel D=26mm 120 27
S03 Schraube M14x1,5 Kugel D=26mm 130 27
S04 Schraube M14x1,5 Kugel D=26mm 150 27
S05 Schraube M14x1,5 Kugel D=26mm 150 30
S06 Schraube M14x1,5 Kugel D=26mm 130 30
S07 Schraube M14x1,5 Kugel D=26mm 160 30
S08 Schraube M14x1,5 Kugel D=26mm 180 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 R37 T89 T93 A12 A14 A21
B8, B81 88-195 235/35R19 R37 T87 T91 Car Lim S02
e1*2001/116*0430*..; 88-200 225/40R19 M+S T89 T93
e13*2007/46*1084*.. 88-200 235/35R19 M+S T87 T91
(FIN: WAUZZZ8K...) 88-200 245/35R19 T89 T93
Audi A6 / A6 Avant 100-245 235/45R19 T95 T99 A12 A14 A21
4G, 4G1 100-245 245/40R19 T94 T98 A57 A8b B90
e1*2007/46*0436*..; BnK Car Lim
e13*2007/46*1147*.. NA1 S02
- incl. Facelift 2014
Audi S4 245 235/35R19 M+S T91 A12 A14 A21
B8, B81 245 245/35R19 T93 Car Lim S02
e1*2001/116*0430*..;
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi S6 / S6 Avant 309, 331 235/45R19 M+S T95 T99 A12 A14 A21
4G, 4G1 309, 331 245/40R19 M+S T94 T98 A56 BmK
e1*2007/46*0436*..; BnK Car Lim
e13*2007/46*1147*.. S02
- incl. Facelift 2014
A-Klasse 60-142 215/35R19 K14 K1c K2b K41 K42 K56 T85 A01 A12 A14
169 A21 S03
e1*2001/116*0288*..
A-Klasse 66, 80 215/35R19 T85 Y18 A12 A14 A21
176, 245G 66-160 225/35R19 A01 K2b T88 A57 Flh V00
e1*2007/46*0928*..; 66-160 235/35R19 A01 K1a K2b K5d T87 T91 V19 S06
e1*2001/116* 66-160 245/30R19 A01 K1c K2b K5d T89
0470*04-.. 75,90,115 215/35R19 NoD T85
B-Klasse 70-142 215/35R19 T85 A12 A14 A21
245 70-142 225/35R19 A01 G46 K41 K42 T84 T88 S03
e1*2001/116*0314*..
B-Klasse 66, 80 215/35R19 A58 K2b T85 A01 A12 A14
246, 245G 66-155 225/35R19 A57 K2b T88 A21 NoE S06
e1*2007/46*0751*..; 66-155 235/35R19 A57 G01 K1a K1b K2b T87 T91
e1*2001/116* 75,90,115 215/35R19 A58 K2b NoD T85
0470*04-..
- incl. Facelift 2014
B-Klasse electric drive 65 (132) 225/40R19 A12 A14 A21
245G 65 (132) 235/35R19 T91 A58 Flh KMV
e1*2001/116*0470*.. S06
(28kWh-Batterie)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C 63 AMG 336-373 235/35R19 M+S T91 A12 A14 A21
204, 204K, -/AMG Car Cpe Lim
e1*2001/116* S03
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 115-225 225/35R19 Cpe T88 A12 A14 A21
204 88-215 225/35R19 Lim T88 V19 S03
e1*2001/116*0431*.. 88-225 235/35R19 A01 Cpe G01 Lim T87 T91
- Limousine/Coupe 88-225 245/30R19 A01 Cpe K1a K1b K2b K41 K42 K56
- incl. Facelift 2011 Lim T89
(FIN: WDD204...)
C-Klasse 85-180 225/40R19 T89 T93 A12 A14 A21
204 85-180 235/35R19 T91 A58 Lim MHy
e1*2001/116* 85-180 245/35R19 T89 T93 V19 S06
0431*29-..
(FIN: WDD205...)
C-Klasse 4matic 125-245 225/40R19 A12 A14 A21
204 125-245 235/35R19 A56 Lim V19
e1*2001/116* 125-245 245/35R19 R03 S06
0431*29-..
(FIN: WDD205...)
C-Klasse Coupé / 115-180 225/40R19 A12 A14 A21
Cabrio 115-180 235/35R19 A58 Cbo Cpe
204 115-180 245/35R19 V19 S06
e1*2001/116*
0431*37-..
(FIN: WDD205...)
C-Klasse Coupé / 125-245 225/40R19 A12 A14 A21
Cabrio 4matic 125-245 235/35R19 A56 Cbo Cpe
204 125-245 245/35R19 R03 V19 S03
e1*2001/116*
0431*37-..
(FIN: WDD205...)
C-Klasse T-Modell 115,135 245/30R19 K1a K1b K2b K41 K42 K56 T89 A01 A12 A14
204K 88-225 235/35R19 G01 T91 A21 Car S03
e1*2001/116*0457*..
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse T-Modell 85-180 225/40R19 T89 T93 A12 A14 A21
204K 85-180 235/35R19 T91 A58 Car MHy
e1*2001/116* 85-180 245/35R19 T89 T93 V19 S06
0457*25-..
(FIN: WDD205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 125-245 225/40R19 T93 A12 A14 A21
4matic 125-245 235/35R19 T91 A56 Car V19
204K 125-245 245/35R19 R03 T93 S06
e1*2001/116*
0457*25-..
(FIN: WDD205...)
CL-Klasse 220-368 245/40R19 T94 T98 A12 A14 A21
215 B03 S05
e1*98/14*0113*..
CLA-Klasse 80, 90 215/35R19 T85 Y16 A12 A14 A21
117, 245G 80,90,115 215/35R19 NoD T85 A57 Lim S06
e1*2007/46*1007*..; 80-160 225/35R19 A01 K2b T84 T88
e1*2001/116* 80-160 235/35R19 A01 G86 K1a K1b K2b K5d T87 T91
0470*04-..
CLA-Klasse Shooting 80,90,115 215/35R19 NoD T85 A12 A14 A21
Brake 80-160 225/35R19 A01 K2b T84 T88 A57 Car S06
245G 80-160 235/35R19 A01 G86 K1a K1b K2b K5d T87 T91
e1*2001/116*
0470*12-..
E-Klasse 100-225 235/35R19 A10 R37 T91 A14 A21 A57
212 100-285 245/35R19 A32 T93 B03 B10 F38
e1*2001/116*0501*.. Lim NoH S03
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-190 225/40R19 A10 R37 T93 A14 A21 A58
212 110-190 225/45R19 A12 R37 T92 T96 B60 Lim V19
e1*2001/116* 110-190 235/40R19 A10 R37 T92 T96 S05
0501*25-.. 110-190 245/35R19 A10 T93
(FIN: WDD213...) 110-190 245/40R19 A10 T94 T98
E-Klasse 100-225 235/35R19 A10 R37 T91 A14 A21 A57
212, 212G 100-245 245/35R19 A32 T93 B03 B10 F39
e1*2001/116*0501*..; Lim NoH S03
e1*2007/46*0484*..
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 135 225/40R19 A10 R37 T93 A14 A21 A56
212 135 225/45R19 A12 R37 T92 T96 B60 Lim V19
e1*2001/116* 135 235/40R19 A10 R37 T92 T96 S05
0501*25-.. 135, 245 245/35R19 A10 T93
(FIN: WDD213...) 135, 245 245/40R19 A10 T94 T98
E-Klasse Cabrio 120-245 235/35R19 T91 A12 A14 A21
207 135, 150 245/30R19 NoD T89 A58 Cbo F39
e1*2001/116*0502*.. S03
(FIN: WDD207...)
E-Klasse Coupé 120-225 225/35R19 R37 T88 A12 A14 A21
207 120-225 245/30R19 T89 A58 Cpe F39
e1*2001/116*0502*.. 120-285 235/35R19 T91 S03
(FIN: WDD207...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLA-Klasse 80-155 225/45R19 A12 A14 A21
245G 80-155 235/40R19 A57 Flh S06
e1*2001/116* 80-155 235/45R19
0470*06-.. 80-155 245/40R19
80-155 245/45R19
GLK-Klasse 100-225 235/50R19 A31 A14 A21 V19
204X 100-225 245/45R19 A10 S04
e1*2001/116* 100-225 255/45R19 A12
0480*00-16
(FIN: WDC204...)
S-Klasse 145-368 245/40R19 T94 T98 A12 A14 A21
220 A61 B03 NBF
e1*97/27*0099*.. S05
V-Klasse 72-128 245/40R19 G01 K2c K42 K44 K56 T98 A01 A12 A14
638/2 A21 S07
e9*95/54, 98/14,
2001/116*0020*..
V-Klasse/Vito 100-140 225/45R19 T96 150 A12 A14 A21
639/2, 639/4 100-140 235/40R19 T96 150 A58 AHa S08
e1*2007/46*0457*09-.. 100-140 235/45R19 A01 G90 T99 150
e1*2007/46*0458*08-.. 100-140 235/45R19 R91 T99 150
(FIN: WDF447...) 100-140 245/40R19 A01 K2b T98 150
nur Heckantrieb 100-140 245/45R19 A01 G90 K2b T02 T98 150
V-Klasse/Vito 65, 84 225/45R19 T96 150 A12 A14 A21
639/2, 639/4 65, 84 235/40R19 T96 150 A58 AFa S08
e1*2007/46*0457*09-.. 65, 84 235/45R19 A01 G90 T99 150
e1*2007/46*0458*08-.. 65, 84 235/45R19 R91 T99 150
(FIN: WDF447...) 65, 84 245/40R19 A01 K2b T98 150
nur Frontantrieb 65, 84 245/45R19 A01 G90 K2b T02 T98 150
V-Klasse/Vito 4matic 100-140 225/45R19 T96 150 A12 A14 A21
639/2, 639/5 100-140 235/40R19 T96 150 A56 S08
e1*2007/46*0457*09-.. 100-140 235/45R19 A01 G90 T99 150
e1*2007/46*0459*06-.. 100-140 235/45R19 R91 T99 150
(FIN: WDF447...) 100-140 245/40R19 A01 K2b T98 150
nur Allradantrieb 100-140 245/45R19 A01 G90 K2b T02 T98 150
Vito 58-105 245/40R19 G01 K2c K42 K44 K56 T98 A01 A12 A14
638 A21 S07
e9*93/81,98/14,
2001/116*0005*..
Vito 60-105 245/40R19 G01 K2c K42 K44 K56 T98 A01 A12 A14
638/1 A21 S07
K 393
Vito/Viano 65-190 245/40R19 K1a K1b K2b K41 T98 150 A01 A12 A14
639, -/2, -/4, -/5 65-190 245/45R19 G03 K1a K1b K2b K41 T02 T98 150 A21 A57 S08
e9*2001/116*0048*..,
e1*2007/46*
0457*00-08,
0458*00-07,
0459*00-05,
L275, L720
- incl. MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 6 von 13
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 7 von 13
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A8b Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 345
mm an Achse 1.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
BmK Die Sonderräder sind nur an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 8 von 13
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G86 Ist die Reifengröße 235/40R18 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 9 von 13
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 10 von 13
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R91 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 245/45R19
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 11 von 13
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 12 von 13
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Nr. 23 265/50R19 295/45R19
Nr. 24 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Automatikgetriebe oder elektrohydraulischem Direktschaltgetriebe.
Y18 Betrifft nur Fahrzeugvarianten mit manuellem Schaltgetriebe.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 29. November 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 13 von 13
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Mai 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 29. November 2016
Coen 00260968.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 1 von 4
Auftraggeber G.M.P. GROUP SRL
Via Luigi Galvani 8-12
IT-24061 Albano Sant´Alessandro (BG)
QM Nr.:39020711504
Prüfgegenstand PKW-Sonderrad
Modell ARCAN
Typ ARCAN 198
Radgröße 8JX19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PCD ARCAN 198 PCD 5X112 / ohne 5/112/66,6 57 670 2100
5X112 Ring
Kennzeichnungen
KBA-Nummer 51029
Herstellerzeichen G.M.P. GROUP
Radtyp und Ausführung ARCAN 198 (s.o)
Radgröße 8JX19H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALIA
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,25 Kegel 60° 140 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 2 von 4
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 2er Active 70-170 225/35R19 T84 T88 A12 A14 A21
Tourer 70-170 225/40R19 A57 Flh S02
UKL-L, F2AT
e1*2007/46*
0371*13-..;
e1*2007/46*1675*..
BMW 2er Gran Tourer 70-141 225/35R19 T88 X77 134 A12 A14 A21
UKL-L, F2GT 70-141 225/40R19 T89 T93 134 A57 Ver S02
e1*2007/46*
0371*18-..;
e1*2007/46*1677*..
Mini Clubman 75-141 225/35R19 T84 T88 A12 A14 A21
One/Cooper ,/D,/S 75-141 235/35R19 A01 K2b A57 Car S02
UKL-L, FMK
e1*2007/46*0371*19-
..,
e1*2007/46*1683*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 3 von 4
Spezielle Auflagen und Hinweise
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51029 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55067916 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ ARCAN 198
Hersteller G.M.P. GROUP SRL
Seite 4 von 4
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso, Gran, ...)
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 29. November 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 4 und gilt für Sonderräder ab Herstellungsdatum Mai 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 29. November 2016
Coen 00260969.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
