Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 18 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 51523
special wheels for passenger cars 8 J x 18 H2
Nummer der Genehmigung: 51523 Erweiterung Nr.: --
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
Reifen Gundlach GmbH
DE-56316 Raubach
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
OX15 8018
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 51523 Erweiterung Nr.: --
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 51523
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH
DE-67245 Lambsheim
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
02.10.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55060717 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 51523 Erweiterung Nr.: --
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 28 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 51523
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erteilt
Approval granted
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 51523 Erweiterung Nr.: --
Approval No. Extension No.:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
entfällt
not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 25.10.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 51523
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package

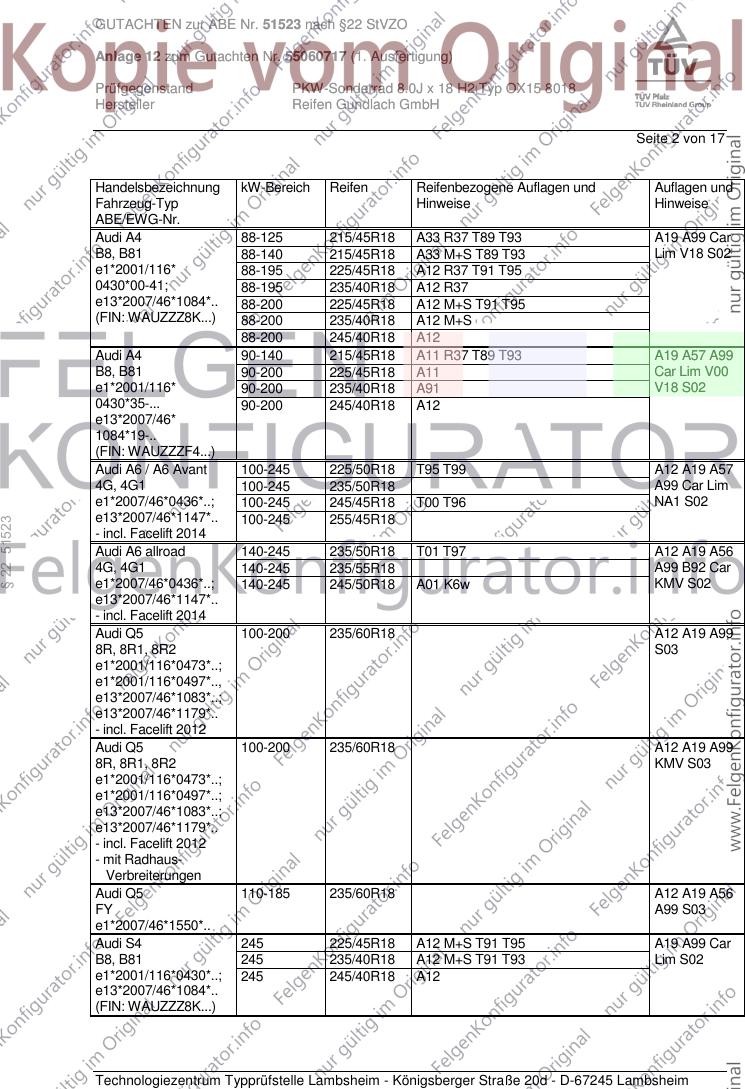

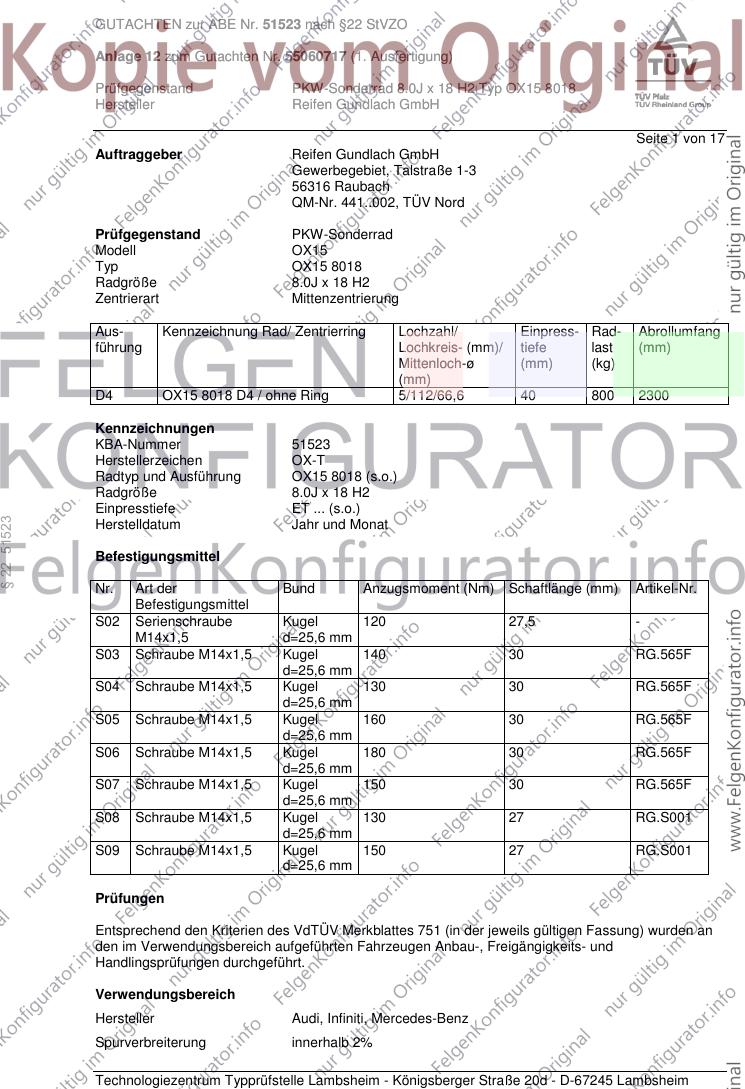

GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55060717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 1 von 17
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad
Modell OX15
Typ OX15 8018
Radgröße 8.0J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
D4 OX15 8018 D4 / ohne Ring 5/112/66,6 40 800 2300
Kennzeichnungen
KBA-Nummer 51523
Herstellerzeichen OX-T
Radtyp und Ausführung OX15 8018 (s.o.)
Radgröße 8.0J x 18 H2
Einpresstiefe ET ... (s.o.)
§ 22 51523
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Serienschraube Kugel 120 27,5 -
M14x1,5 d=25,6 mm
S03 Schraube M14x1,5 Kugel 140 30 RG.565F
d=25,6 mm
S04 Schraube M14x1,5 Kugel 130 30 RG.565F
d=25,6 mm
S05 Schraube M14x1,5 Kugel 160 30 RG.565F
d=25,6 mm
S06 Schraube M14x1,5 Kugel 180 30 RG.565F
d=25,6 mm
S07 Schraube M14x1,5 Kugel 150 30 RG.565F
d=25,6 mm
S08 Schraube M14x1,5 Kugel 130 27 RG.S001
d=25,6 mm
S09 Schraube M14x1,5 Kugel 150 27 RG.S001
d=25,6 mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi, Infiniti, Mercedes-Benz
Spurverbreiterung innerhalb 2%

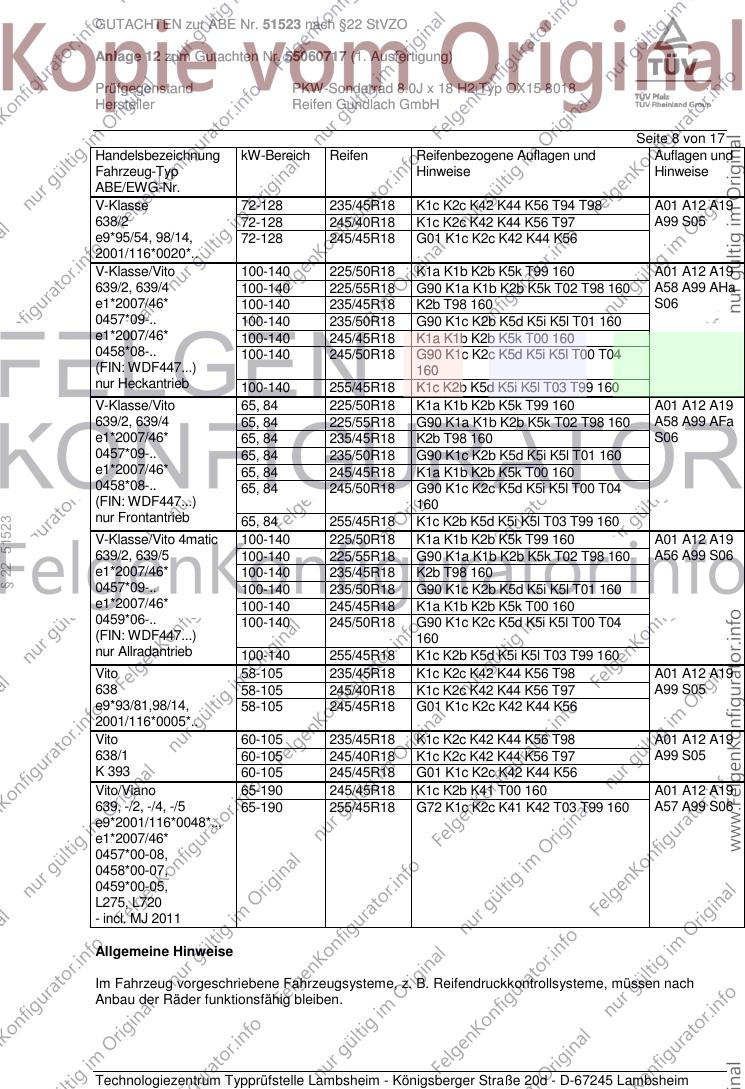

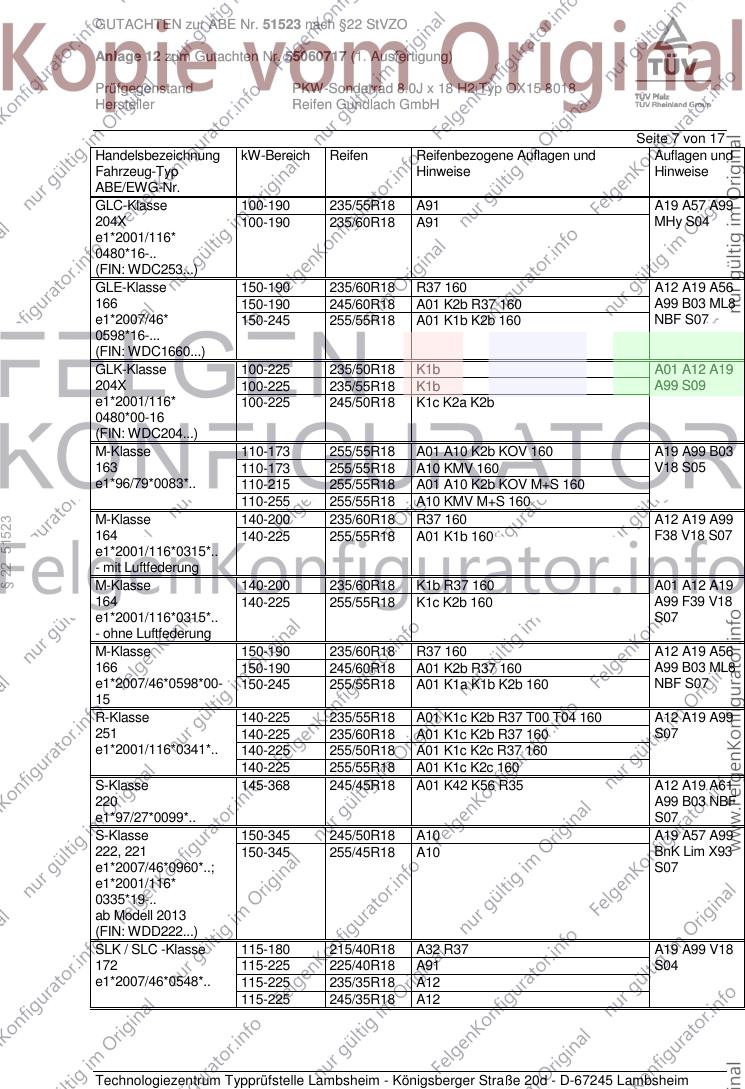

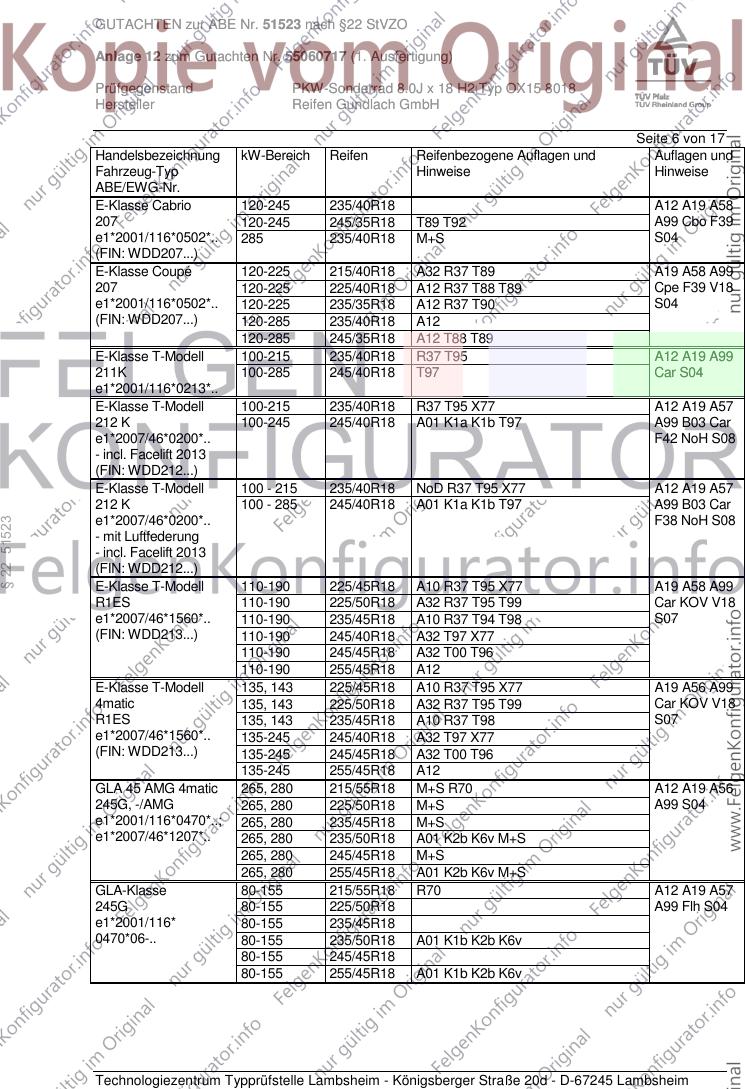

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55060717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 215/45R18 A33 R37 T89 T93 A19 A99 Car
B8, B81 88-140 215/45R18 A33 M+S T89 T93 Lim V18 S02
e1*2001/116* 88-195 225/45R18 A12 R37 T91 T95
0430*00-41; 88-195 235/40R18 A12 R37
e13*2007/46*1084*.. 88-200 225/45R18 A12 M+S T91 T95
(FIN: WAUZZZ8K...) 88-200 235/40R18 A12 M+S
88-200 245/40R18 A12
Audi A4 90-140 215/45R18 A11 R37 T89 T93 A19 A57 A99
B8, B81 90-200 225/45R18 A11 Car Lim V00
e1*2001/116* 90-200 235/40R18 A91 V18 S02
0430*35-... 90-200 245/40R18 A12
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
Audi A6 / A6 Avant 100-245 225/50R18 T95 T99 A12 A19 A57
4G, 4G1 100-245 235/50R18 A99 Car Lim
e1*2007/46*0436*..; 100-245 245/45R18 T00 T96 NA1 S02
e13*2007/46*1147*.. 100-245 255/45R18
§ 22 51523
- incl. Facelift 2014
Audi A6 allroad 140-245 235/50R18 T01 T97 A12 A19 A56
4G, 4G1 140-245 235/55R18 A99 B92 Car
e1*2007/46*0436*..; 140-245 245/50R18 A01 K6w KMV S02
e13*2007/46*1147*..
- incl. Facelift 2014
Audi Q5 100-200 235/60R18 A12 A19 A99
8R, 8R1, 8R2 S03
e1*2001/116*0473*..;
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/60R18 A12 A19 A99
8R, 8R1, 8R2 KMV S03
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 110-185 235/60R18 A12 A19 A56
FY A99 S03
e1*2007/46*1550*..
Audi S4 245 225/45R18 A12 M+S T91 T95 A19 A99 Car
B8, B81 245 235/40R18 A12 M+S T91 T93 Lim S02
e1*2001/116*0430*..; 245 245/40R18 A12
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55060717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S4 260 225/45R18 A11 M+S A19 A56 A99
B8, B81 260 235/40R18 A91 M+S Car Lim V00
e1*2001/116* 260 245/40R18 A12 V18 S02
0430*43-..
e13*2007/46*1084*25-
(FIN:WAUZZZF4...)
Infiniti QX30 AWD 125, 155 225/50R18 A12 A19 A56
H15 125, 155 235/50R18 A01 K5v K6w A99 S04
e11*2007/46*2977*.. 125, 155 245/45R18
125, 155 255/45R18 A01 K5v K6w
A-Klasse 60-142 215/40R18 K14 K1c K2b K41 K42 A01 A12 A19
169 60-142 225/35R18 K14 K1c K2a K2b K41 K42 K44 T83 A99 S04
e1*2001/116*0288*.. T87
A-Klasse 66-135 215/40R18 K1a K2b T85 T89 A01 A12 A19
176, 245G 66-160 225/40R18 K1c K2b K5d A57 A99 Flh
e1*2007/46*0928*..; 66-160 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 V00 V18 S04
e1*2001/116* 66-160 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h
0470*04-.. 66-160 245/35R18 K1c K2c K4i K5d K5k K6h K7d K8m
A45 AMG 4matic 265, 280 215/45R18 M+S A12 A19 A56
§ 22 51523
176, 245G, -/AMG 265, 280 225/40R18 M+S T92 A99 Flh S04
e1*2007/46*0928*..; 265, 280 235/40R18 A01 K1a K1b K4i K5d K6g K8h
e1*2007/46*1163*.. 265, 280 245/35R18 A01 K1c K2c K4i K5d K6g K8h T92
e1*2007/46*1207*..
e1*2001/116*
0470*04-..
B-Klasse 70-142 205/40R18 T82 T86 A12 A19 A99
245 70-142 215/40R18 A01 K1a K1b K2b K41 K42 S04
e1*2001/116*0314*.. 70-142 225/35R18 A01 K1a K1b K2b K41 K42 K43 T83
T87
70-142 225/40R18 A01 K1a K1b K2b K41 K42 K43
B-Klasse 66-135 215/40R18 K1a K1b K2b T85 T89 A01 A12 A19
246, 245G 66-155 225/40R18 K1a K1b K2b A57 A99 NoE
e1*2007/46*0751*..; 66-155 235/35R18 K1c K2c K4i K5c K8h T86 T90 V00 V18 S04
e1*2001/116* 66-155 245/35R18 K1c K2c K4i K5c K8h
0470*04-..
- incl. Facelift 2014
B-Klasse electric drive 65 (132) 215/45R18 A12 A19 A58
245G 65 (132) 225/40R18 T92 A99 Flh KMV
e1*2001/116*0470*.. 65 (132) 225/45R18 S04
(28kWh-Batterie) 65 (132) 235/40R18 A01 K5w K6w

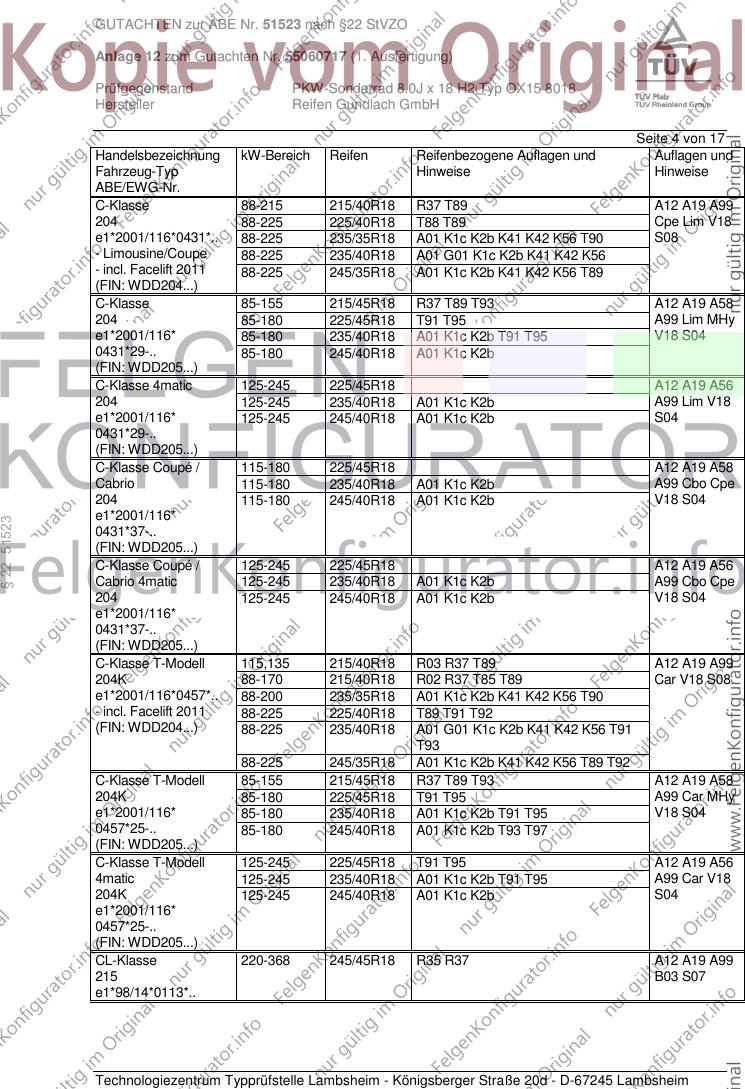

C 63 AMG 336-373 225/40R18 M+S T88 T92 A12 A19 A99
204, 204K, -/AMG 336-373 235/40R18 A01 K42 K56 M+S Car Cpe Lim
e1*2001/116* S04
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55060717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 88-215 215/40R18 R37 T89 A12 A19 A99
204 88-225 225/40R18 T88 T89 Cpe Lim V18
e1*2001/116*0431*.. 88-225 235/35R18 A01 K1c K2b K41 K42 K56 T90 S08
- Limousine/Coupe 88-225 235/40R18 A01 G01 K1c K2b K41 K42 K56
- incl. Facelift 2011 88-225 245/35R18 A01 K1c K2b K41 K42 K56 T89
(FIN: WDD204...)
C-Klasse 85-155 215/45R18 R37 T89 T93 A12 A19 A58
204 85-180 225/45R18 T91 T95 A99 Lim MHy
e1*2001/116* 85-180 235/40R18 A01 K1c K2b T91 T95 V18 S04
0431*29-.. 85-180 245/40R18 A01 K1c K2b
(FIN: WDD205...)
C-Klasse 4matic 125-245 225/45R18 A12 A19 A56
204 125-245 235/40R18 A01 K1c K2b A99 Lim V18
e1*2001/116* 125-245 245/40R18 A01 K1c K2b S04
0431*29-..
(FIN: WDD205...)
C-Klasse Coupé / 115-180 225/45R18 A12 A19 A58
Cabrio 115-180 235/40R18 A01 K1c K2b A99 Cbo Cpe
204 115-180 245/40R18 A01 K1c K2b V18 S04
e1*2001/116*
§ 22 51523
0431*37-..
(FIN: WDD205...)
C-Klasse Coupé / 125-245 225/45R18 A12 A19 A56
Cabrio 4matic 125-245 235/40R18 A01 K1c K2b A99 Cbo Cpe
204 125-245 245/40R18 A01 K1c K2b V18 S04
e1*2001/116*
0431*37-..
(FIN: WDD205...)
C-Klasse T-Modell 115,135 215/40R18 R03 R37 T89 A12 A19 A99
204K 88-170 215/40R18 R02 R37 T85 T89 Car V18 S08
e1*2001/116*0457*.. 88-200 235/35R18 A01 K1c K2b K41 K42 K56 T90
- incl. Facelift 2011 88-225 225/40R18 T89 T91 T92
(FIN: WDD204...) 88-225 235/40R18 A01 G01 K1c K2b K41 K42 K56 T91
T93
88-225 245/35R18 A01 K1c K2b K41 K42 K56 T89 T92
C-Klasse T-Modell 85-155 215/45R18 R37 T89 T93 A12 A19 A58
204K 85-180 225/45R18 T91 T95 A99 Car MHy
e1*2001/116* 85-180 235/40R18 A01 K1c K2b T91 T95 V18 S04
0457*25-.. 85-180 245/40R18 A01 K1c K2b T93 T97
(FIN: WDD205...)
C-Klasse T-Modell 125-245 225/45R18 T91 T95 A12 A19 A56
4matic 125-245 235/40R18 A01 K1c K2b T91 T95 A99 Car V18
204K 125-245 245/40R18 A01 K1c K2b S04
e1*2001/116*
0457*25-..
(FIN: WDD205...)
CL-Klasse 220-368 245/45R18 R35 R37 A12 A19 A99
215 B03 S07
e1*98/14*0113*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55060717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLA 45 AMG 4matic 265, 280 215/45R18 M+S A12 A19 A56
245G, -/AMG 265, 280 225/40R18 M+S T92 A99 Lim S04
e1*2007/46*1207*..; 265, 280 235/40R18 A01 K1a K1b K4i K5d K6g K8h
e1*2001/116* 265, 280 245/35R18 A01 K1c K2c K4i K5d K6g K8h T92
0470*04-..
CLA 45 AMG 4matic 265, 280 215/45R18 M+S A12 A19 A56
245G, -/AMG 265, 280 225/40R18 M+S T92 A99 Car S04
e1*2007/46*1207*..; 265, 280 235/40R18 A01 K1a K1b K4i K5d K6g K8h
e1*2001/116* 265, 280 245/35R18 A01 K1c K2c K4i K5d K6g K8h T92
0470*12-..
- Shooting Brake
CLA-Klasse 80-130 215/40R18 K1a K1b K2b T85 T89 A01 A12 A19
117, 245G 80-160 225/40R18 K1c K2b K5d A57 A99 Lim
e1*2007/46*1007*..; 80-160 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 V00 V18 S04
e1*2001/116* 80-160 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h
0470*04-.. 80-160 245/35R18 K1c K2c K4i K5d K5k K6h K7d K8m
CLA-Klasse 80-130 215/40R18 K1a K1b K2b T85 T89 A01 A12 A19
Shooting Brake 80-160 225/40R18 K1c K2b K5d A57 A99 Car
245G 80-160 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 V00 V18 S04
e1*2001/116* 80-160 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h
§ 22 51523
0470*12-.. 80-160 245/35R18 K1c K2c K4i K5d K5k K6h K7d K8m
E-Klasse 75-215 235/40R18 R37 T91 T93 A12 A19 A99
211 75-285 245/40R18 Lim S04
e1*98/14*0183*..,
e1*2001/116*0183*..
E-Klasse 100-150 215/45R18 A10 R37 T93 A19 A57 A99
212 100-225 225/40R18 A10 R37 T91 T92 B03 F38 Lim
e1*2001/116*0501*.. 100-225 235/40R18 A12 R37 T91 T93 NoH V01 V18
- mit Luftfederung 100-285 245/40R18 A01 A12 K1a K1b T93 T97 S08
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-190 225/45R18 A10 R37 T91 T95 A19 A58 A99
212 110-190 225/50R18 A32 R37 Lim NoH V18
e1*2001/116* 110-190 235/45R18 A10 R37 T94 T98 S07
0501*24-.. 110-190 245/40R18 A32 T93 T97
(FIN: WDD213...) 110-190 245/45R18 A32
110-190 255/45R18 A12
E-Klasse 100-150 215/45R18 A10 R37 T93 A19 A57 A99
212, 212G 100-225 225/40R18 A10 R37 T91 T92 B03 F39 Lim
e1*2001/116*0501*..; 100-225 235/40R18 A12 R37 T91 T93 NoH V01 V18
e1*2007/46*0484*.. 100-245 245/40R18 A01 A12 K1a K1b S08
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 120-143 225/45R18 A10 R37 T91 T95 A19 A56 A99
212 120-143 225/50R18 A32 R37 Lim V18 S07
e1*2001/116* 120-143 235/45R18 A10 R37 T94 T98
0501*24-.. 120-245 245/40R18 A32 T93 T97
(FIN: WDD213...) 120-245 245/45R18 A32
120-245 255/45R18 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55060717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse Cabrio 120-245 235/40R18 A12 A19 A58
207 120-245 245/35R18 T89 T92 A99 Cbo F39
e1*2001/116*0502*.. 285 235/40R18 M+S S04
(FIN: WDD207...)
E-Klasse Coupé 120-225 215/40R18 A32 R37 T89 A19 A58 A99
207 120-225 225/40R18 A12 R37 T88 T89 Cpe F39 V18
e1*2001/116*0502*.. 120-225 235/35R18 A12 R37 T90 S04
(FIN: WDD207...) 120-285 235/40R18 A12
120-285 245/35R18 A12 T88 T89
E-Klasse T-Modell 100-215 235/40R18 R37 T95 A12 A19 A99
211K 100-285 245/40R18 T97 Car S04
e1*2001/116*0213*..
E-Klasse T-Modell 100-215 235/40R18 R37 T95 X77 A12 A19 A57
212 K 100-245 245/40R18 A01 K1a K1b T97 A99 B03 Car
e1*2007/46*0200*.. F42 NoH S08
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse T-Modell 100 - 215 235/40R18 NoD R37 T95 X77 A12 A19 A57
212 K 100 - 285 245/40R18 A01 K1a K1b T97 A99 B03 Car
e1*2007/46*0200*.. F38 NoH S08
§ 22 51523
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse T-Modell 110-190 225/45R18 A10 R37 T95 X77 A19 A58 A99
R1ES 110-190 225/50R18 A32 R37 T95 T99 Car KOV V18
e1*2007/46*1560*.. 110-190 235/45R18 A10 R37 T94 T98 S07
(FIN: WDD213...) 110-190 245/40R18 A32 T97 X77
110-190 245/45R18 A32 T00 T96
110-190 255/45R18 A12
E-Klasse T-Modell 135, 143 225/45R18 A10 R37 T95 X77 A19 A56 A99
4matic 135, 143 225/50R18 A32 R37 T95 T99 Car KOV V18
R1ES 135, 143 235/45R18 A10 R37 T98 S07
e1*2007/46*1560*.. 135-245 245/40R18 A32 T97 X77
(FIN: WDD213...) 135-245 245/45R18 A32 T00 T96
135-245 255/45R18 A12
GLA 45 AMG 4matic 265, 280 215/55R18 M+S R70 A12 A19 A56
245G, -/AMG 265, 280 225/50R18 M+S A99 S04
e1*2001/116*0470*..; 265, 280 235/45R18 M+S
e1*2007/46*1207*.. 265, 280 235/50R18 A01 K2b K6v M+S
265, 280 245/45R18 M+S
265, 280 255/45R18 A01 K2b K6v M+S
GLA-Klasse 80-155 215/55R18 R70 A12 A19 A57
245G 80-155 225/50R18 A99 Flh S04
e1*2001/116* 80-155 235/45R18
0470*06-.. 80-155 235/50R18 A01 K1b K2b K6v
80-155 245/45R18
80-155 255/45R18 A01 K1b K2b K6v
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55060717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLC-Klasse 100-190 235/55R18 A91 A19 A57 A99
204X 100-190 235/60R18 A91 MHy S04
e1*2001/116*
0480*16-..
(FIN: WDC253...)
GLE-Klasse 150-190 235/60R18 R37 160 A12 A19 A56
166 150-190 245/60R18 A01 K2b R37 160 A99 B03 ML8
e1*2007/46* 150-245 255/55R18 A01 K1b K2b 160 NBF S07
0598*16-...
(FIN: WDC1660...)
GLK-Klasse 100-225 235/50R18 K1b A01 A12 A19
204X 100-225 235/55R18 K1b A99 S09
e1*2001/116* 100-225 245/50R18 K1c K2a K2b
0480*00-16
(FIN: WDC204...)
M-Klasse 110-173 255/55R18 A01 A10 K2b KOV 160 A19 A99 B03
163 110-173 255/55R18 A10 KMV 160 V18 S05
e1*96/79*0083*.. 110-215 255/55R18 A01 A10 K2b KOV M+S 160
110-255 255/55R18 A10 KMV M+S 160
M-Klasse 140-200 235/60R18 R37 160 A12 A19 A99
§ 22 51523
164 140-225 255/55R18 A01 K1b 160 F38 V18 S07
e1*2001/116*0315*..
- mit Luftfederung
M-Klasse 140-200 235/60R18 K1b R37 160 A01 A12 A19
164 140-225 255/55R18 K1c K2b 160 A99 F39 V18
e1*2001/116*0315*.. S07
- ohne Luftfederung
M-Klasse 150-190 235/60R18 R37 160 A12 A19 A56
166 150-190 245/60R18 A01 K2b R37 160 A99 B03 ML8
e1*2007/46*0598*00- 150-245 255/55R18 A01 K1a K1b K2b 160 NBF S07
15
R-Klasse 140-225 235/55R18 A01 K1c K2b R37 T00 T04 160 A12 A19 A99
251 140-225 235/60R18 A01 K1c K2b R37 160 S07
e1*2001/116*0341*.. 140-225 255/50R18 A01 K1c K2c R37 160
140-225 255/55R18 A01 K1c K2c 160
S-Klasse 145-368 245/45R18 A01 K42 K56 R35 A12 A19 A61
220 A99 B03 NBF
e1*97/27*0099*.. S07
S-Klasse 150-345 245/50R18 A10 A19 A57 A99
222, 221 150-345 255/45R18 A10 BnK Lim X93
e1*2007/46*0960*..; S07
e1*2001/116*
0335*19-..
ab Modell 2013
(FIN: WDD222...)
SLK / SLC -Klasse 115-180 215/40R18 A32 R37 A19 A99 V18
172 115-225 225/40R18 A91 S04
e1*2007/46*0548*.. 115-225 235/35R18 A12
115-225 245/35R18 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55060717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
V-Klasse 72-128 235/45R18 K1c K2c K42 K44 K56 T94 T98 A01 A12 A19
638/2 72-128 245/40R18 K1c K2c K42 K44 K56 T97 A99 S05
e9*95/54, 98/14, 72-128 245/45R18 G01 K1c K2c K42 K44 K56
2001/116*0020*..
V-Klasse/Vito 100-140 225/50R18 K1a K1b K2b K5k T99 160 A01 A12 A19
639/2, 639/4 100-140 225/55R18 G90 K1a K1b K2b K5k T02 T98 160 A58 A99 AHa
e1*2007/46* 100-140 235/45R18 K2b T98 160 S06
0457*09-.. 100-140 235/50R18 G90 K1c K2b K5d K5i K5l T01 160
e1*2007/46* 100-140 245/45R18 K1a K1b K2b K5k T00 160
0458*08-.. 100-140 245/50R18 G90 K1c K2c K5d K5i K5l T00 T04
(FIN: WDF447...) 160
nur Heckantrieb 100-140 255/45R18 K1c K2b K5d K5i K5l T03 T99 160
V-Klasse/Vito 65, 84 225/50R18 K1a K1b K2b K5k T99 160 A01 A12 A19
639/2, 639/4 65, 84 225/55R18 G90 K1a K1b K2b K5k T02 T98 160 A58 A99 AFa
e1*2007/46* 65, 84 235/45R18 K2b T98 160 S06
0457*09-.. 65, 84 235/50R18 G90 K1c K2b K5d K5i K5l T01 160
e1*2007/46* 65, 84 245/45R18 K1a K1b K2b K5k T00 160
0458*08-.. 65, 84 245/50R18 G90 K1c K2c K5d K5i K5l T00 T04
(FIN: WDF447...) 160
nur Frontantrieb
§ 22 51523
65, 84 255/45R18 K1c K2b K5d K5i K5l T03 T99 160
V-Klasse/Vito 4matic 100-140 225/50R18 K1a K1b K2b K5k T99 160 A01 A12 A19
639/2, 639/5 100-140 225/55R18 G90 K1a K1b K2b K5k T02 T98 160 A56 A99 S06
e1*2007/46* 100-140 235/45R18 K2b T98 160
0457*09-.. 100-140 235/50R18 G90 K1c K2b K5d K5i K5l T01 160
e1*2007/46* 100-140 245/45R18 K1a K1b K2b K5k T00 160
0459*06-.. 100-140 245/50R18 G90 K1c K2c K5d K5i K5l T00 T04
(FIN: WDF447...) 160
nur Allradantrieb 100-140 255/45R18 K1c K2b K5d K5i K5l T03 T99 160
Vito 58-105 235/45R18 K1c K2c K42 K44 K56 T98 A01 A12 A19
638 58-105 245/40R18 K1c K2c K42 K44 K56 T97 A99 S05
e9*93/81,98/14, 58-105 245/45R18 G01 K1c K2c K42 K44 K56
2001/116*0005*..
Vito 60-105 235/45R18 K1c K2c K42 K44 K56 T98 A01 A12 A19
638/1 60-105 245/40R18 K1c K2c K42 K44 K56 T97 A99 S05
K 393 60-105 245/45R18 G01 K1c K2c K42 K44 K56
Vito/Viano 65-190 245/45R18 K1c K2b K41 T00 160 A01 A12 A19
639, -/2, -/4, -/5 65-190 255/45R18 G72 K1c K2c K41 K42 T03 T99 160 A57 A99 S06
e9*2001/116*0048*..,
e1*2007/46*
0457*00-08,
0458*00-07,
0459*00-05,
L275, L720
- incl. MJ 2011
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55060717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 9 von 17

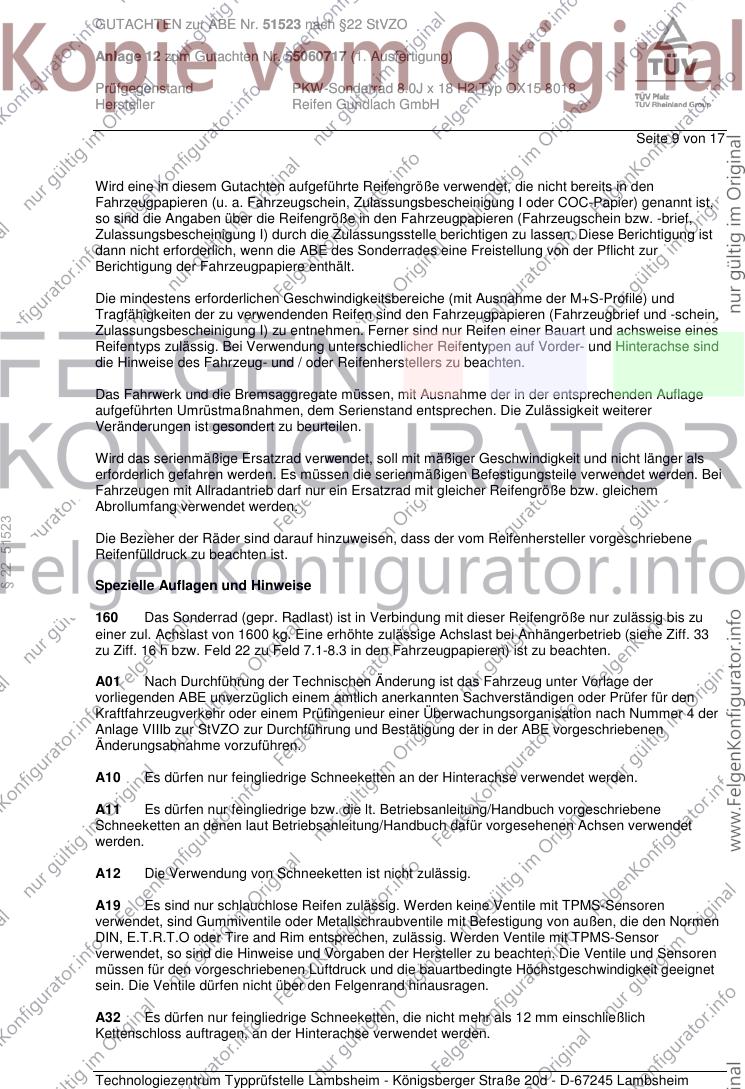

Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
§ 22 51523
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
160 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1600 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55060717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 10 von 17

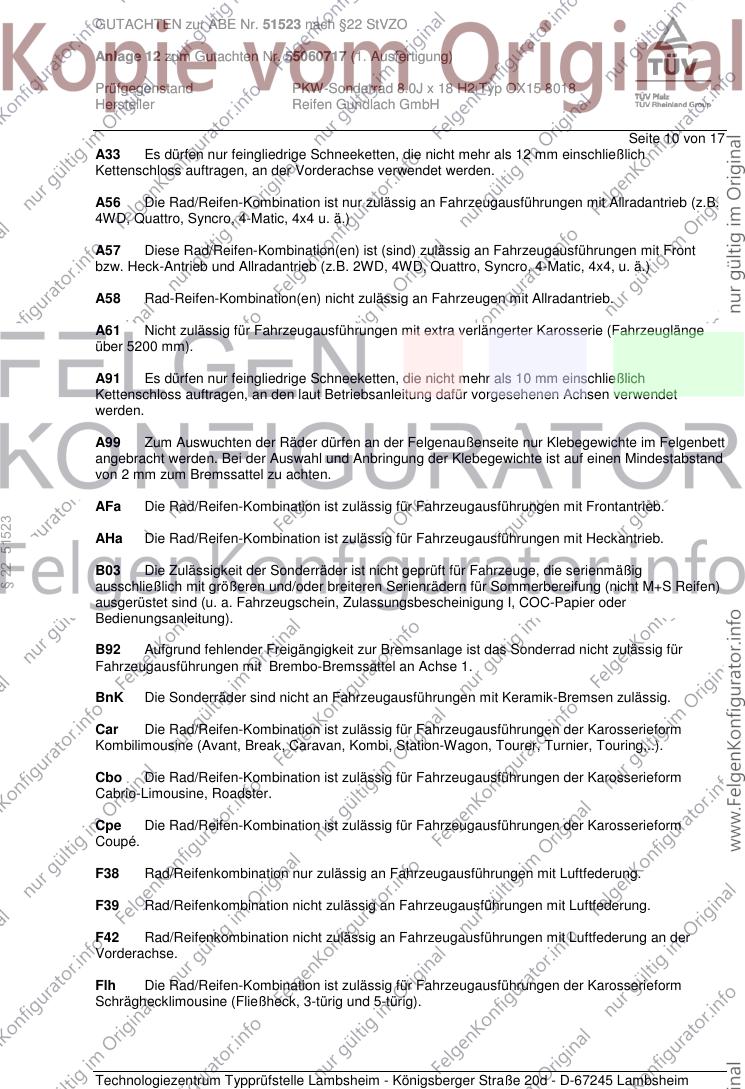

A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
§ 22 51523
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55060717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 11 von 17

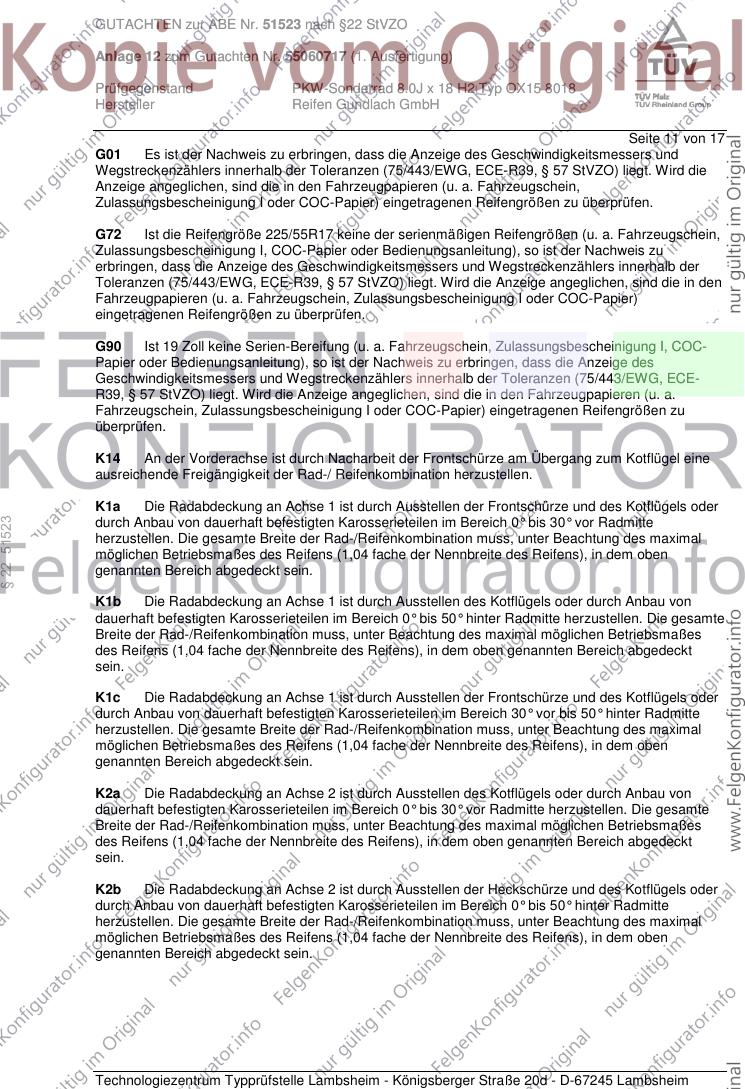

G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G72 Ist die Reifengröße 225/55R17 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
§ 22 51523
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55060717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 12 von 17

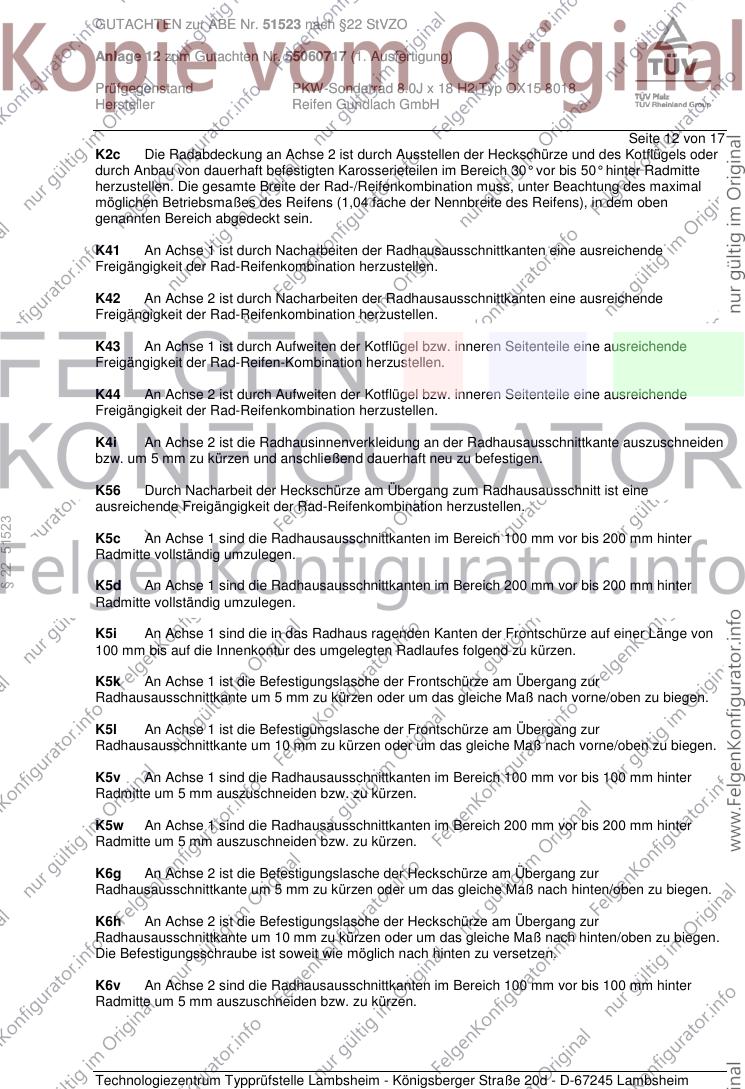

K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
§ 22 51523
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55060717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH

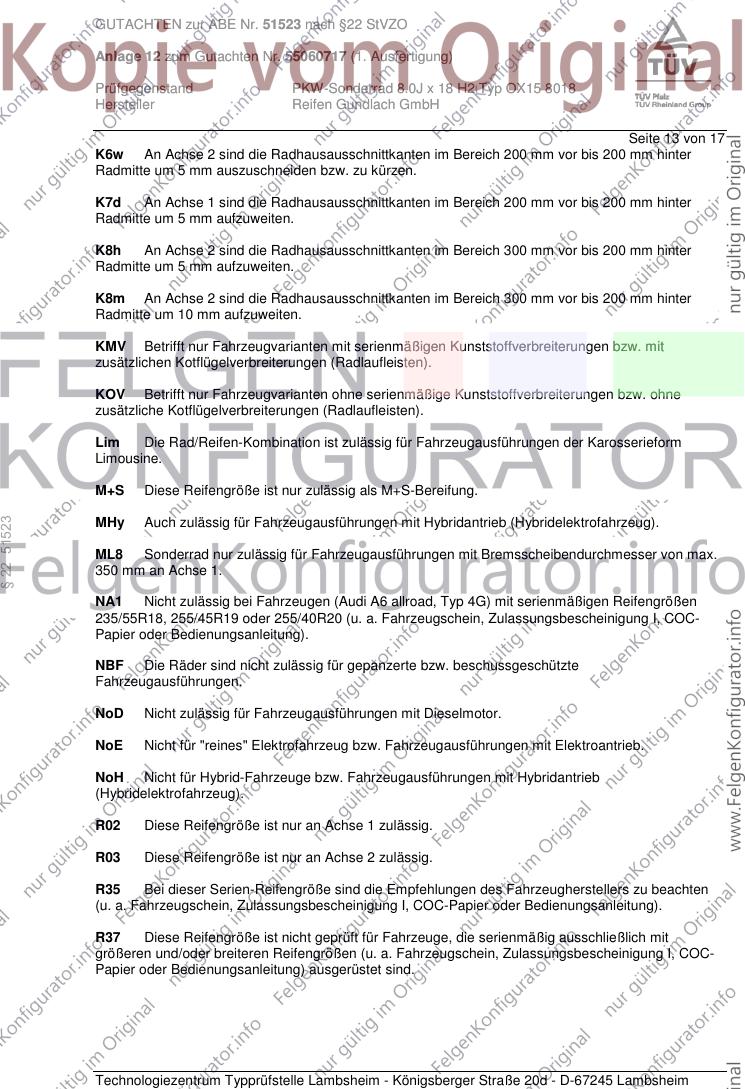

Seite 13 von 17
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
§ 22 51523
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
ML8 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser von max.
350 mm an Achse 1.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55060717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH

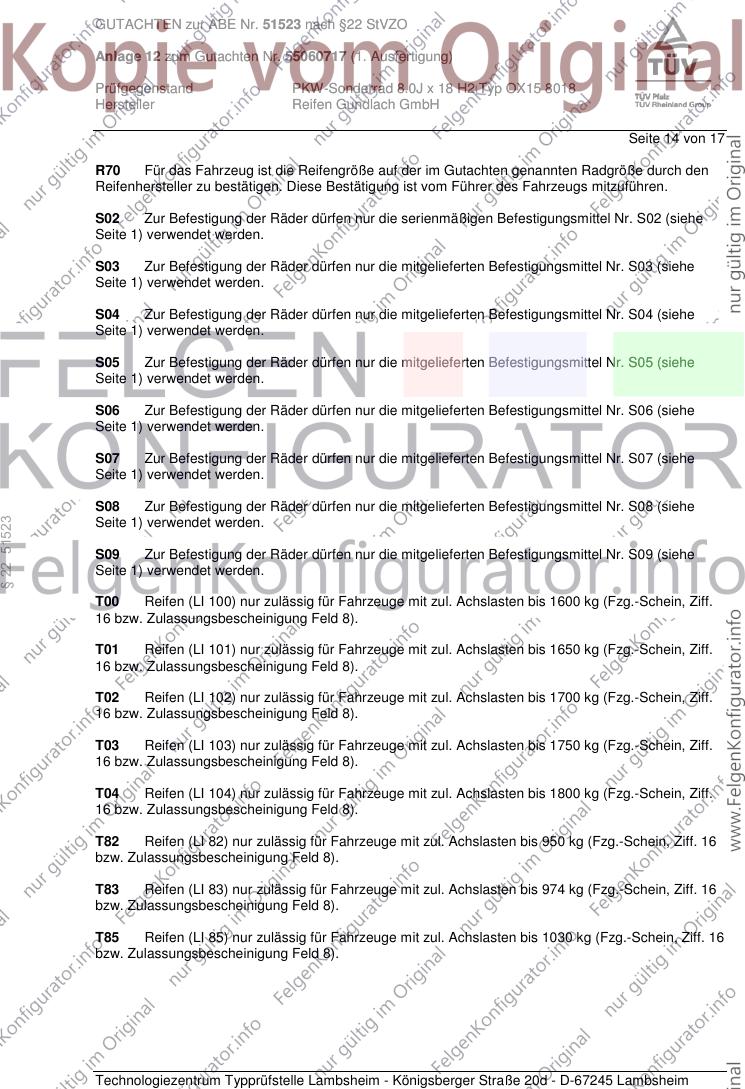

Seite 14 von 17
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
§ 22 51523
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55060717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH

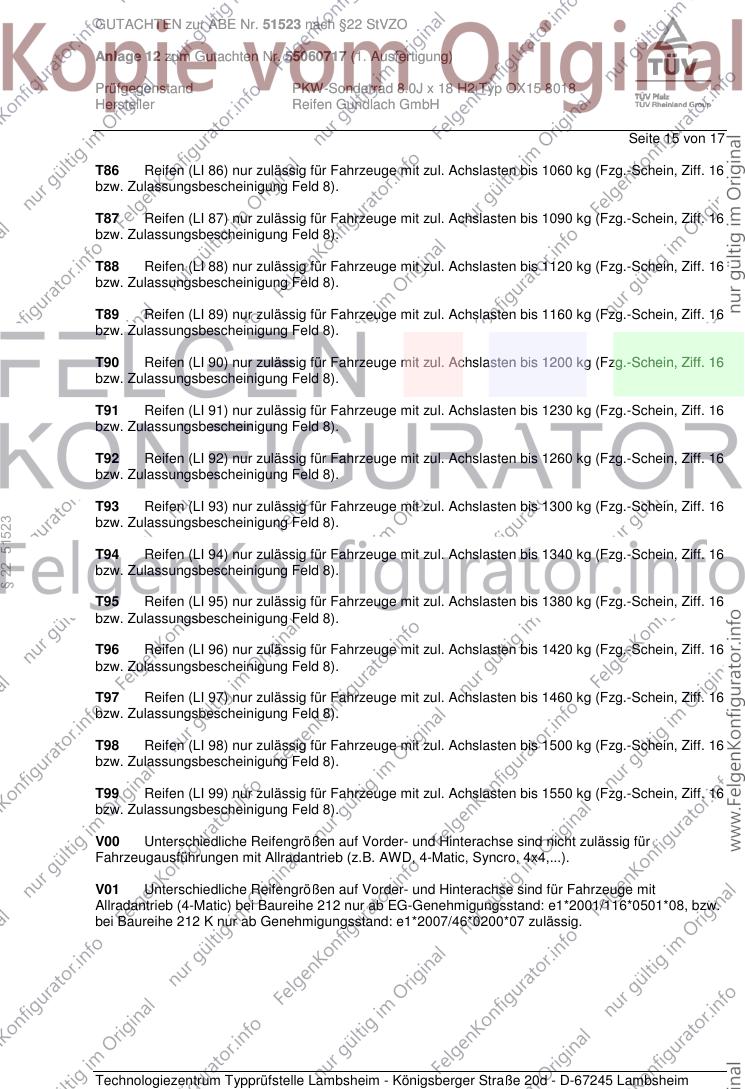

Seite 15 von 17
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
§ 22 51523
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55060717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH

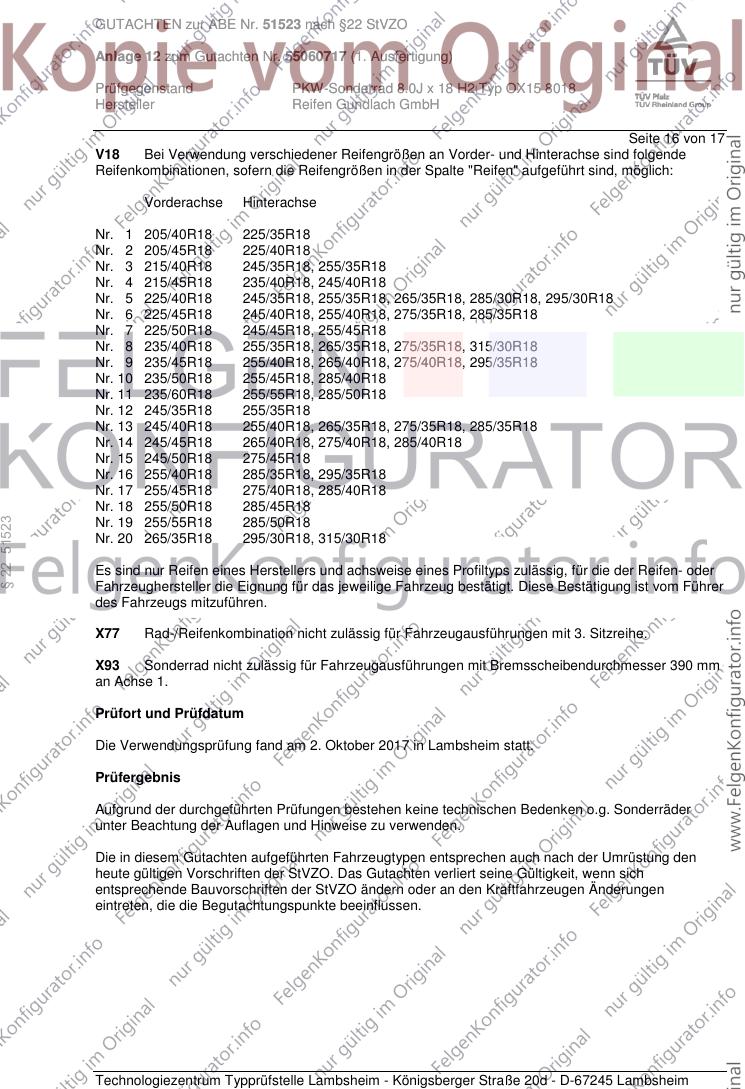

Seite 16 von 17
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
§ 22 51523
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 2. Oktober 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55060717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 17 von 17
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Juli 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. Oktober 2017
Laux 00280029.DOC
§ 22 51523
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
