GUTACHTEN zur ABE Nr. 51141 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20 EH2+ Typ NN9020
Hersteller MAK s.p.a.
Seite 1 von 16
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad
Modell RENNEN
Typ NN9020
Radgröße 9J x 20 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
WS1X NN9020/WS1X / ohne Ring 5/112/66,45 30 775 2375
Kennzeichnungen
KBA-Nummer 51141
Herstellerzeichen MAK
Radtyp und Ausführung NN9020 (s.o.)
Radgröße 9J x 20 EH2+
§ 22 51141
Einpresstiefe ET (s.o.)
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Serienschraube Kugel 120 27 O.E.
M14x1,5 d=26mm
S03 Schraube Kugel 130 27 B450L27517R13
M14x1,5 d=26mm
S04 Schraube Kugel 150 27 B450L27517R13
M14x1,5 d=26mm
S05 Schraube Kugel 140 30 B450L30517R13
M14x1,5 d=26mm
S06 Schraube Kugel 150 30 B450L30517R13
M14x1,5 d=26mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51141 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20 EH2+ Typ NN9020
Hersteller MAK s.p.a.
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-200 245/30R20 K1c K2b K41 K44 K45 K46 K56 T90 A01 A12 A16
B8, B81 88-200 255/30R20 K1c K2c K41 K44 K45 K46 K56 T88 A18 Car Lim
e1*2001/116* T92 S02
0430*00-41;
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi A4 90-200 245/30R20 K1c K2c K3a K4i K8n T90 A01 A12 A16
B8, B81 90-200 255/30R20 K1c K2c K3a K4i K5d K8n T88 T92 A18 A57 Car
e1*2001/116* Lim V00 V20
0430*35-... S02
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
Audi A4 Allroad 100-180 235/35R20 T92 A12 A16 A18
B8, B81 100-180 245/35R20 T91 T95 Car KMV X80
e1*2001/116* 100-180 255/30R20 T92 S02
0430*10-41; 100-180 255/35R20 T93
13*2007/46*1084*.. 100-180 265/30R20 A01 K1a K1b K2b K6m
(FIN: WAUZZZ8K...)
§ 22 51141
Audi A4 Allroad 100-200 235/35R20 T92 A12 A16 A18
B8, B81 100-200 245/35R20 T91 T95 A56 Car KMV
e1*2001/116* 100-200 255/30R20 A01 K1c K2b K4i K6z K8b T92 S02
0430*40-.. 100-200 255/35R20 A01 K1c K2b K4i K6z K8b
e13*2007/46* 100-200 265/30R20 A01 K1c K2b K4i K6z K8b T94
1084*25-..
(FIN: WAUZZZF4...)
Audi A5 100-200 245/30R20 T90 A12 A16 A18
B8, B81 100-200 255/30R20 T88 T92 Cbo Cpe Flh
e1*2001/116*0430*..; 100-200 265/30R20 S02
e13*2007/46*1084*..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A5 110-200 245/30R20 T90 A12 A16 A18
B8, B81 110-200 255/30R20 A01 K2b T92 A57 Cbo Cpe
e1*2001/116* 110-200 265/30R20 A01 K1a K2b Flh V00 V20
0430*43-.., S02
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Audi A6 / A6 Avant 100-245 245/35R20 K1a K2b T95 A01 A12 A16
4G, 4G1 100-245 255/35R20 K1c K2b K3a K8b T93 T97 A18 A57 Car
e1*2007/46*0436*..; 100-245 265/35R20 K1c K2c K3a K5d K8n T95 Lim NA1 S02
e13*2007/46*1147*..
- incl. Facelift 2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

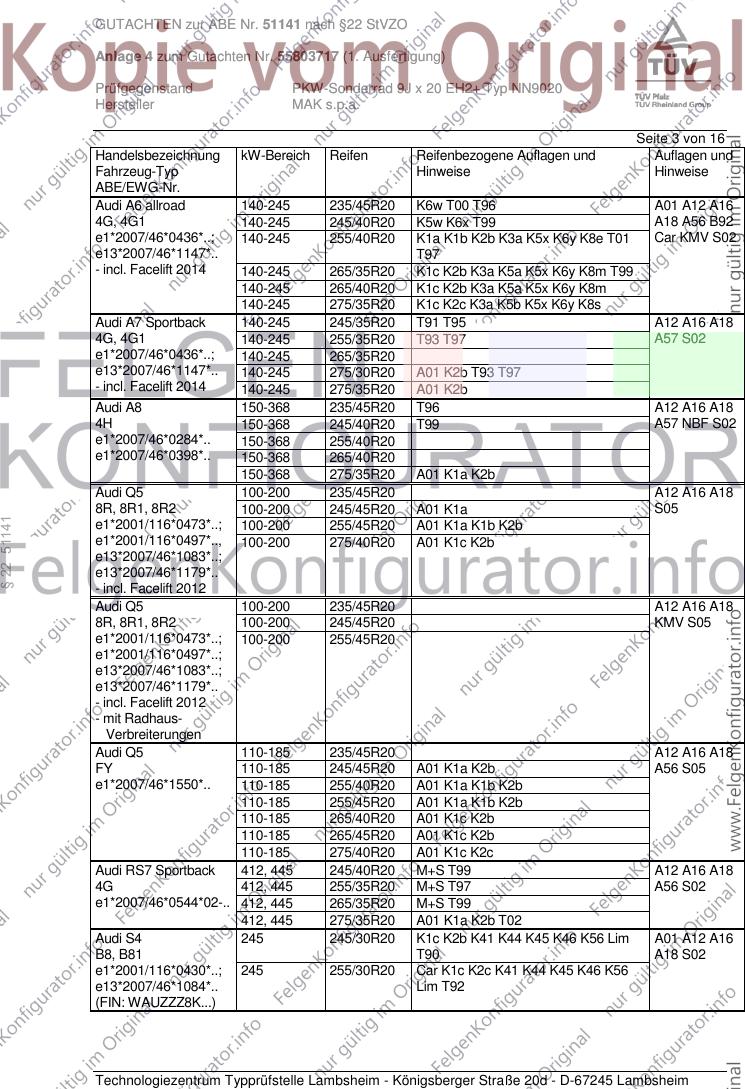

GUTACHTEN zur ABE Nr. 51141 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20 EH2+ Typ NN9020
Hersteller MAK s.p.a.
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 allroad 140-245 235/45R20 K6w T00 T96 A01 A12 A16
4G, 4G1 140-245 245/40R20 K5w K6x T99 A18 A56 B92
e1*2007/46*0436*..; 140-245 255/40R20 K1a K1b K2b K3a K5x K6y K8e T01 Car KMV S02
e13*2007/46*1147*.. T97
- incl. Facelift 2014 140-245 265/35R20 K1c K2b K3a K5a K5x K6y K8m T99
140-245 265/40R20 K1c K2b K3a K5a K5x K6y K8m
140-245 275/35R20 K1c K2c K3a K5b K5x K6y K8s
Audi A7 Sportback 140-245 245/35R20 T91 T95 A12 A16 A18
4G, 4G1 140-245 255/35R20 T93 T97 A57 S02
e1*2007/46*0436*..; 140-245 265/35R20
e13*2007/46*1147*.. 140-245 275/30R20 A01 K2b T93 T97
- incl. Facelift 2014 140-245 275/35R20 A01 K2b
Audi A8 150-368 235/45R20 T96 A12 A16 A18
4H 150-368 245/40R20 T99 A57 NBF S02
e1*2007/46*0284*.. 150-368 255/40R20
e1*2007/46*0398*.. 150-368 265/40R20
150-368 275/35R20 A01 K1a K2b
Audi Q5 100-200 235/45R20 A12 A16 A18
8R, 8R1, 8R2 100-200 245/45R20 A01 K1a S05
§ 22 51141
e1*2001/116*0473*..; 100-200 255/45R20 A01 K1a K1b K2b
e1*2001/116*0497*.., 100-200 275/40R20 A01 K1c K2b
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/45R20 A12 A16 A18
8R, 8R1, 8R2 100-200 245/45R20 KMV S05
e1*2001/116*0473*..; 100-200 255/45R20
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 110-185 235/45R20 A12 A16 A18
FY 110-185 245/45R20 A01 K1a K2b A56 S05
e1*2007/46*1550*.. 110-185 255/40R20 A01 K1a K1b K2b
110-185 255/45R20 A01 K1a K1b K2b
110-185 265/40R20 A01 K1c K2b
110-185 265/45R20 A01 K1c K2b
110-185 275/40R20 A01 K1c K2c
Audi RS7 Sportback 412, 445 245/40R20 M+S T99 A12 A16 A18
4G 412, 445 255/35R20 M+S T97 A56 S02
e1*2007/46*0544*02-.. 412, 445 265/35R20 M+S T99
412, 445 275/35R20 A01 K1a K2b T02
Audi S4 245 245/30R20 K1c K2b K41 K44 K45 K46 K56 Lim A01 A12 A16
B8, B81 T90 A18 S02
e1*2001/116*0430*..; 245 255/30R20 Car K1c K2c K41 K44 K45 K46 K56
e13*2007/46*1084*.. Lim T92
(FIN: WAUZZZ8K...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

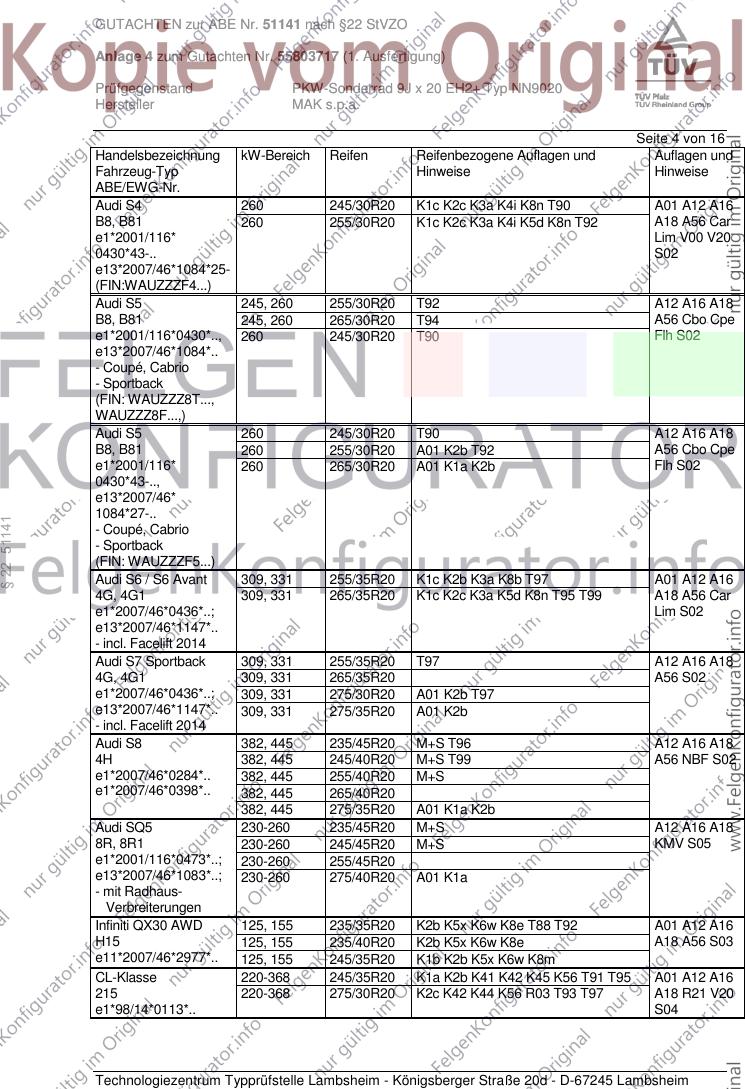

GUTACHTEN zur ABE Nr. 51141 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20 EH2+ Typ NN9020
Hersteller MAK s.p.a.
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S4 260 245/30R20 K1c K2c K3a K4i K8n T90 A01 A12 A16
B8, B81 260 255/30R20 K1c K2c K3a K4i K5d K8n T92 A18 A56 Car
e1*2001/116* Lim V00 V20
0430*43-.. S02
e13*2007/46*1084*25-
(FIN:WAUZZZF4...)
Audi S5 245, 260 255/30R20 T92 A12 A16 A18
B8, B81 245, 260 265/30R20 T94 A56 Cbo Cpe
e1*2001/116*0430*.., 260 245/30R20 T90 Flh S02
e13*2007/46*1084*..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi S5 260 245/30R20 T90 A12 A16 A18
B8, B81 260 255/30R20 A01 K2b T92 A56 Cbo Cpe
e1*2001/116* 260 265/30R20 A01 K1a K2b Flh S02
0430*43-..,
e13*2007/46*
1084*27-..
§ 22 51141
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Audi S6 / S6 Avant 309, 331 255/35R20 K1c K2b K3a K8b T97 A01 A12 A16
4G, 4G1 309, 331 265/35R20 K1c K2c K3a K5d K8n T95 T99 A18 A56 Car
e1*2007/46*0436*..; Lim S02
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S7 Sportback 309, 331 255/35R20 T97 A12 A16 A18
4G, 4G1 309, 331 265/35R20 A56 S02
e1*2007/46*0436*..; 309, 331 275/30R20 A01 K2b T97
e13*2007/46*1147*.. 309, 331 275/35R20 A01 K2b
- incl. Facelift 2014
Audi S8 382, 445 235/45R20 M+S T96 A12 A16 A18
4H 382, 445 245/40R20 M+S T99 A56 NBF S02
e1*2007/46*0284*.. 382, 445 255/40R20 M+S
e1*2007/46*0398*.. 382, 445 265/40R20
382, 445 275/35R20 A01 K1a K2b
Audi SQ5 230-260 235/45R20 M+S A12 A16 A18
8R, 8R1 230-260 245/45R20 M+S KMV S05
e1*2001/116*0473*..; 230-260 255/45R20
e13*2007/46*1083*..; 230-260 275/40R20 A01 K1a
- mit Radhaus-
Verbreiterungen
Infiniti QX30 AWD 125, 155 235/35R20 K2b K5x K6w K8e T88 T92 A01 A12 A16
H15 125, 155 235/40R20 K2b K5x K6w K8e A18 A56 S03
e11*2007/46*2977*.. 125, 155 245/35R20 K1b K2b K5x K6w K8m
CL-Klasse 220-368 245/35R20 K1a K2b K41 K42 K45 K56 T91 T95 A01 A12 A16
215 220-368 275/30R20 K2c K42 K44 K56 R03 T93 T97 A18 R21 V20
e1*98/14*0113*.. S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51141 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20 EH2+ Typ NN9020
Hersteller MAK s.p.a.
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CL-Klasse 285 245/35R20 K1a K1b K41 R37 T91 T95 A01 A12 A16
216 285,320 255/35R20 K1c K41 K45 T93 T97 A18 Cpe V00
e1*2001/116*0372*.. 285,320 265/30R20 K1c K41 K45 T94 VS0 S04
(FIN: WDD216...) 285,320 265/35R20 K1c K41 K45 T95 T99
285,320 275/30R20 K2b R03 T97
285,320 275/35R20 K2b R03
CLS 500 300 255/30R20 A01 K1a K5c K5k T92 A12 A16 A18
218 A57 Lim S03
e1*2007/46*0485*..
- incl. Facelift 2014
CLS-Klasse 120-245 245/30R20 T90 A12 A16 A18
218 120-245 255/30R20 A01 K1a K5c K5k T92 A57 Lim Y66
e1*2007/46*0485*.. S03
- incl. Facelift 2014
CLS-Klasse 155-285 245/30R20 R37 T90 A12 A16 A18
219 155-285 255/30R20 T88 T92 S03
e1*2001/116*0295*..
E-Klasse 75-215 245/30R20 K1c K2c K41 K42 T90 A01 A12 A16
211 A18 Lim R21
e1*98/14*0183*.., S03
§ 22 51141
e1*2001/116*0183*..
E-Klasse 100-200 245/30R20 K1c K2c K4k K6c K6g K7c T90 A01 A12 A16
212 A18 A58 F38
e1*2001/116*0501*.. Lim NoH S03
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-180 235/35R20 K1c K2b K5d K5i K5k R37 T92 A01 A12 A16
212 110-180 255/30R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h A18 A58 Lim
e1*2001/116* T92 V20 S04
0501*25-.. 110-190 235/35R20 K1c K5d K5i K5k R02 R37 T92
(FIN: WDD213...) 110-190 245/35R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T91 T95
110-190 255/35R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T93 T97
110-190 265/30R20 K2c K4i K6i K8m R03 T94
110-190 275/30R20 K2c K4i K6i K8m R03 T93 T97
E-Klasse 100-200 245/30R20 K1c K2c K4k K6c K6g K7c T90 A01 A12 A16
212, 212G A18 A58 F39
e1*2001/116*0501*..; Lim NoH S03
e1*2007/46*0484*..
- incl. Facelift 2013
(FIN: WDD212...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51141 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20 EH2+ Typ NN9020
Hersteller MAK s.p.a.
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 4matic 120-143 235/35R20 K1c K2b K5d K5i K5k R37 T92 A01 A12 A16
212 120-143 255/30R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h A18 A56 Lim
e1*2001/116* T92 V20 S04
0501*25-.. 120-143 265/30R20 K2c K4i K6i K8m R03 T94
(FIN: WDD213...) 120-245 245/35R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T91 T95
120-245 255/35R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T93 T97
120-245 275/30R20 K2c K4i K6i K8m R03 T93 T97
E-Klasse T-Modell 110-190 235/35R20 K1c K5d K5i K5k R02 R37 T92 A01 A12 A16
R1ES 110-190 245/35R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h A18 A58 Car
e1*2007/46*1560*.. T95 KOV V20 X77
(FIN: WDD213...) 110-190 255/35R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h S04
T97
110-190 275/30R20 K2c K4i K6i K8m R03 T97
E-Klasse T-Modell 135, 143 235/35R20 K1c K5d K5i K5k R02 R37 T92 A01 A12 A16
4matic 135-245 245/35R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h A18 A56 Car
R1ES T95 KOV V20 X77
e1*2007/46*1560*.. 135-245 255/35R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h S04
(FIN: WDD213...) T97
§ 22 51141
135-245 275/30R20 K2c K4i K6i K8m R03 T97
GLA 45 AMG 4matic 265, 280 235/35R20 K1b K2c K5v K6g K6y K8i T92 A01 A12 A16
245G, -/AMG 265, 280 235/40R20 K1b K2c K5v K6g K6y K8i A18 A56 S03
e1*2001/116*0470*..; 265, 280 245/35R20 K1a K1b K2c K5v K6g K6y K8i
e1*2007/46*1207*.. 265, 280 245/40R20 G01 K1a K1b K2c K5v K6g K6y K8i
265, 280 255/35R20 K1c K2c K5a K5x K6h K6y K8i
GLA-Klasse 80-155 235/35R20 K1c K2c K5a K5x K6g K6y K8i A01 A12 A16
245G 80-155 235/40R20 K1c K2c K5a K5x K6g K6y K8i A18 A57 Flh
e1*2001/116* 80-155 245/35R20 K1c K2c K5a K5x K6g K6y K8i S03
0470*06-.. 80-155 245/40R20 G01 K1c K2c K5a K5x K6g K6y K8i
GLC 43 AMG 270 235/45R20 A12 R02 A16 A18 A56
204X 270 235/45R20 A10 M+S R03 V20 S03
e1*2001/116* 270 245/45R20 A12 R02
0480*18-.. 270 245/45R20 A10 M+S R03
(FIN: WDC253...) 270 255/40R20 A32
270 255/45R20 A32
270 265/40R20 A01 A12 K1a
270 265/45R20 A01 A12 K1a K3u
270 275/40R20 A01 A12 K1a K1b
GLC 43 AMG Coupé 270 235/45R20 A12 R02 A16 A18 A56
204X 270 235/45R20 A10 M+S R03 Flh V20 S03
e1*2001/116* 270 245/45R20 A12 R02
0480*18-.. 270 245/45R20 A10 M+S R03
(FIN: WDC253...) 270 255/40R20 A32
270 255/45R20 A32
270 265/40R20 A01 A12 K1a
270 265/45R20 A01 A12 K1a K3u
270 275/40R20 A01 A12 K1a K1b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51141 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20 EH2+ Typ NN9020
Hersteller MAK s.p.a.
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLC-Coupé 100-190 235/45R20 A10 155 A16 A18 A57
204X 100-190 245/45R20 A10 155 Flh KMV V20
e1*2001/116* 100-190 255/40R20 A32 155 S03
0480*18-.. 100-190 255/45R20 A32 155
(FIN: WDC253...) 100-190 265/40R20 A01 A12 K1a 155
100-190 265/45R20 A01 A12 K1a K3u 155
100-190 275/40R20 A01 A12 K1a K1b 155
GLC-Klasse 100-190 235/45R20 A12 A16 A18
204X 100-190 245/45R20 A57 MHy S03
e1*2001/116* 100-190 255/40R20
0480*16-.. 100-190 255/45R20
(FIN: WDC253...) 100-190 265/40R20 A01 K1a
100-190 265/45R20 A01 K1a K3u
100-190 275/40R20 A01 K1a K1b K2b
GLK-Klasse 100-225 235/45R20 K1c K2a K2b A01 A12 A16
204X 100-225 245/40R20 K1c K2c K5a K6a A18 V20 S04
e1*2001/116* 100-225 245/45R20 K1c K2c K5a K6a
0480*00-16 100-225 255/40R20 K1c K2c K5a K6a
(FIN: WDC204...)
§ 22 51141
S-Klasse 145-368 245/35R20 K1c K2b K41 K42 K45 K56 T91 T95 A01 A12 A16
220 145-368 275/30R20 K2c K42 K44 K56 R03 T97 A18 A61 NBF
e1*97/27*0099*.. R21 V20 S06
S-Klasse 150-285 245/35R20 K1a K1b K41 R37 T91 T95 A01 A12 A16
221 150-320 255/35R20 K1a K1b K41 K42 T93 T97 A18 V00 VS0
e1*2001/116*0335*.. 150-320 265/30R20 K1c K2b K41 K45 K56 T94 S04
(FIN: WDD221...) 150-320 265/35R20 K1c K2b K41 K42 K45 K56 T95
150-320 275/30R20 K2b K42 K56 R03 T97
150-320 275/35R20 K2b K42 K56 R03
S-Klasse 150-335 245/40R20 A90 T95 T99 155 A16 A18 A57
222, 221 150-335 255/35R20 A01 A12 K1a K1b T97 155 BnK Lim P38
e1*2007/46*0960*..; 150-335 255/40R20 A01 A12 K1a K1b T01 T97 155 V20 X93 S04
e1*2001/116* 150-335 265/35R20 A01 A12 K1c K5d T95 T99 155
0335*19-.. 150-335 275/35R20 A01 A12 K2b K6g R03 155
ab Modell 2013
(FIN: WDD222...)
S63, S65 -/AMG 430, 463 255/40R20 K1a K1b M+S T01 T97 A01 A12 A16
221, 221AMG 430, 463 265/35R20 K1c K5d M+S T99 A18 A57 B79
e1*2001/116*0335*20- BmK Lim S04
..;
e1*2001/116*0396*09-
..
ab Modell 2013
(FIN: WDD222...)
SL 170-285 255/30R20 T88 T92 A12 A16 A18
230 R21 S03
e1*98/14*0169*00-18
Baureihe 230
(FIN: WDB230...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51141 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20 EH2+ Typ NN9020
Hersteller MAK s.p.a.
Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SL 225, 320 255/30R20 A90 T88 T92 A16 A18 X36
230, 231 S03
e1*2007/46*0803*..;
e1*98/14*0169*19-23
Baureihe 231
(FIN: WDD231...)
SL 600 368,380 255/30R20 T92 A12 A16 A18
230 R21 S03
e1*98/14*0169*00-18
Baureihe 230
(FIN: WDB230...)
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
§ 22 51141
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51141 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20 EH2+ Typ NN9020
Hersteller MAK s.p.a.
Seite 9 von 16

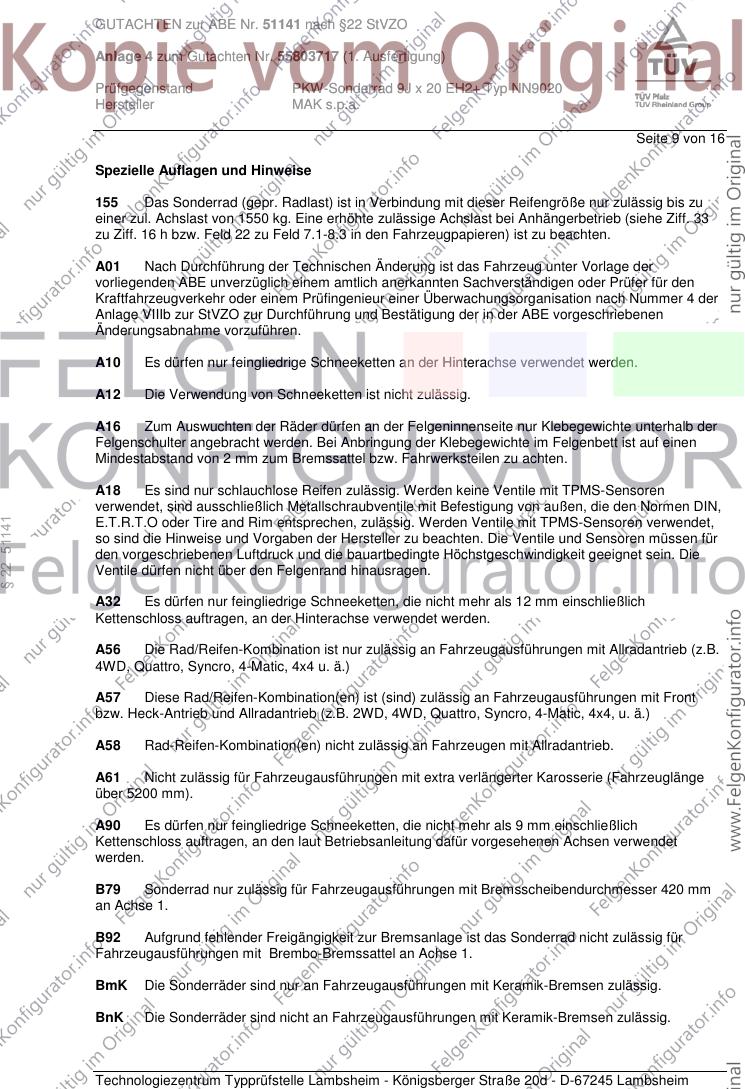

Spezielle Auflagen und Hinweise
155 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1550 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
§ 22 51141
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B79 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 420 mm
an Achse 1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BmK Die Sonderräder sind nur an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51141 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20 EH2+ Typ NN9020
Hersteller MAK s.p.a.
Seite 10 von 16
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kabrio-
Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
§ 22 51141
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51141 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20 EH2+ Typ NN9020
Hersteller MAK s.p.a.

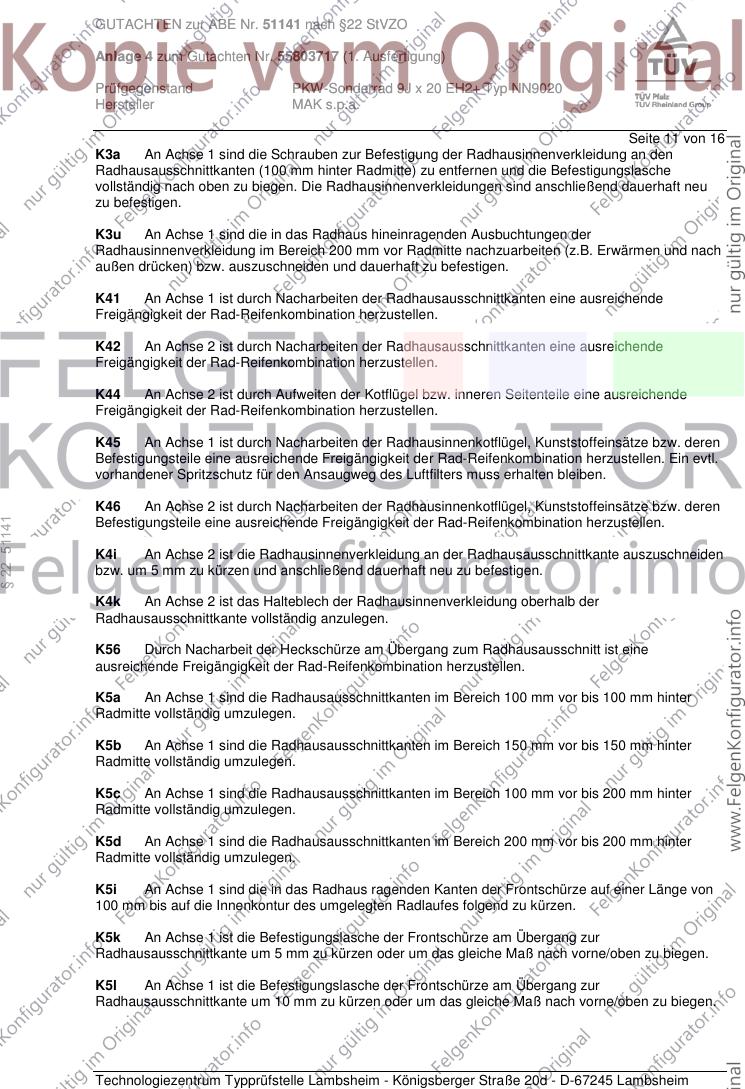

Seite 11 von 16
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach
außen drücken) bzw. auszuschneiden und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
§ 22 51141
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51141 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20 EH2+ Typ NN9020
Hersteller MAK s.p.a.
Seite 12 von 16
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
§ 22 51141
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6m An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm hinter bis 300 mm hinter
Radmitte vollständig umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K6z An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 300mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51141 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20 EH2+ Typ NN9020
Hersteller MAK s.p.a.

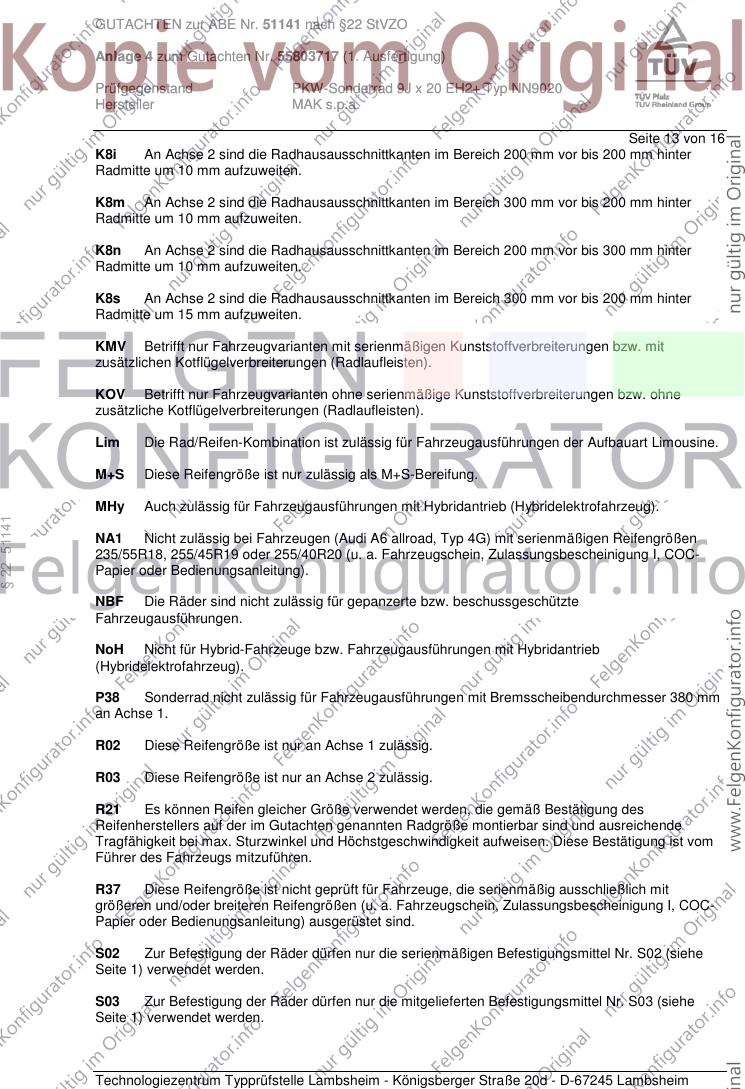

Seite 13 von 16
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
§ 22 51141
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
P38 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm
an Achse 1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51141 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20 EH2+ Typ NN9020
Hersteller MAK s.p.a.

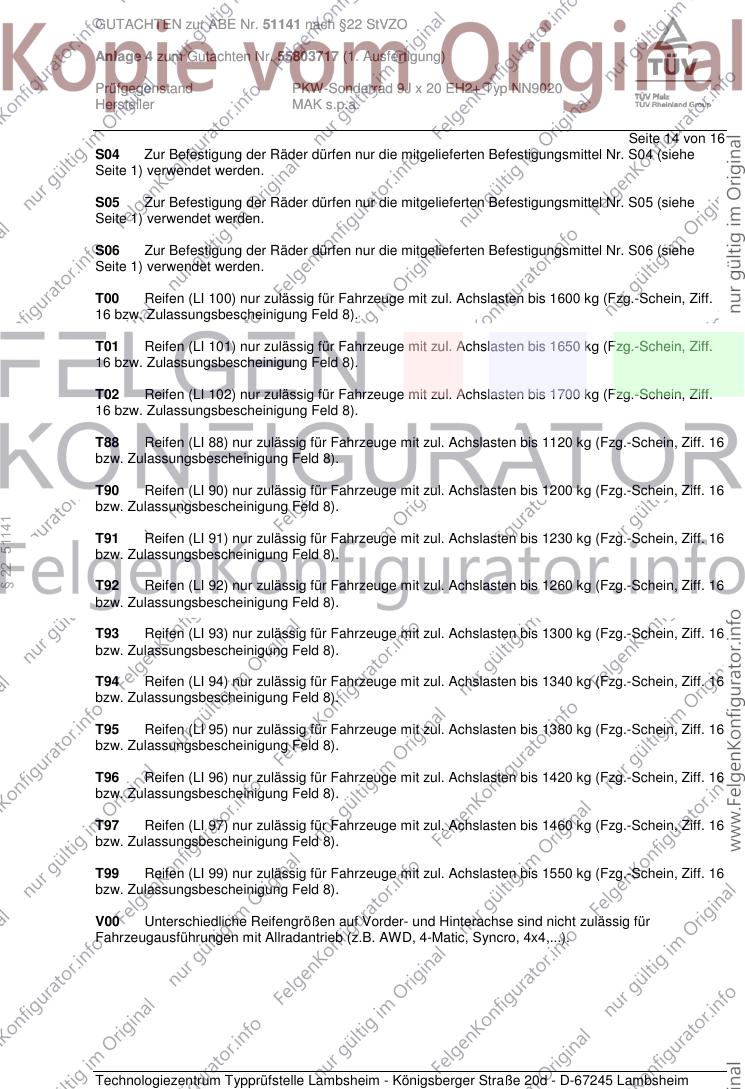

Seite 14 von 16
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
§ 22 51141
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51141 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20 EH2+ Typ NN9020
Hersteller MAK s.p.a.

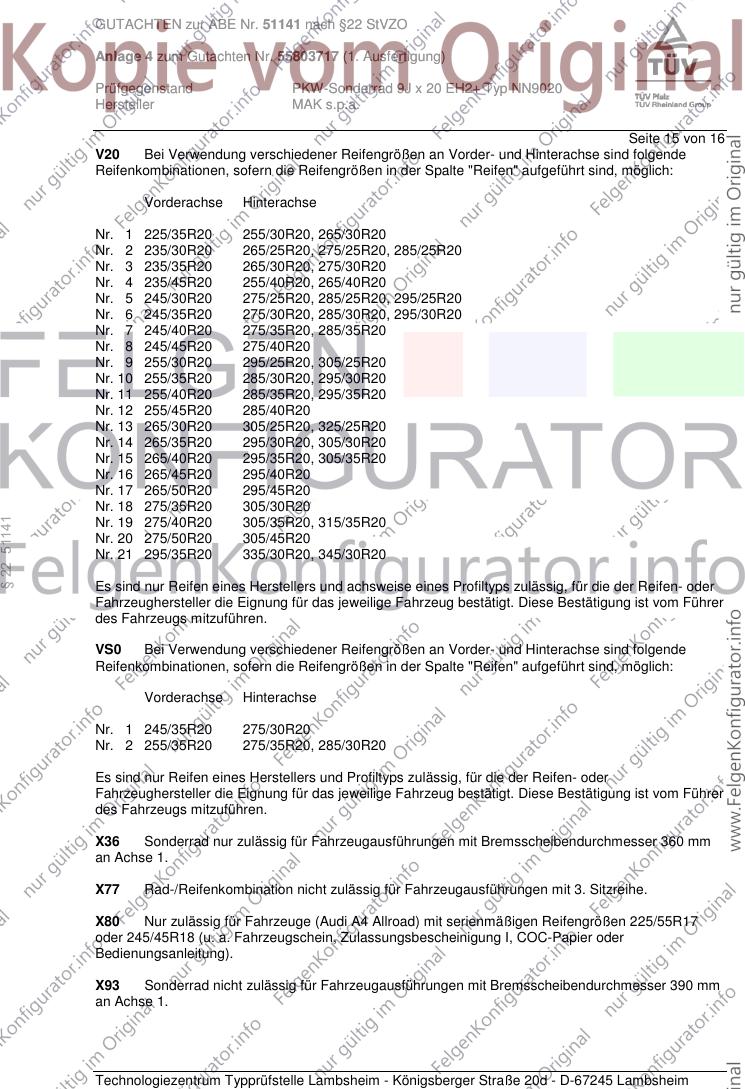

Seite 15 von 16
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 265/50R20 295/45R20
Nr. 18 275/35R20 305/30R20
§ 22 51141
Nr. 19 275/40R20 305/35R20, 315/35R20
Nr. 20 275/50R20 305/45R20
Nr. 21 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VS0 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/35R20 275/30R20
Nr. 2 255/35R20 275/35R20, 285/30R20
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad) mit serienmäßigen Reifengrößen 225/55R17
oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51141 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55803717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 20 EH2+ Typ NN9020
Hersteller MAK s.p.a.
Seite 16 von 16

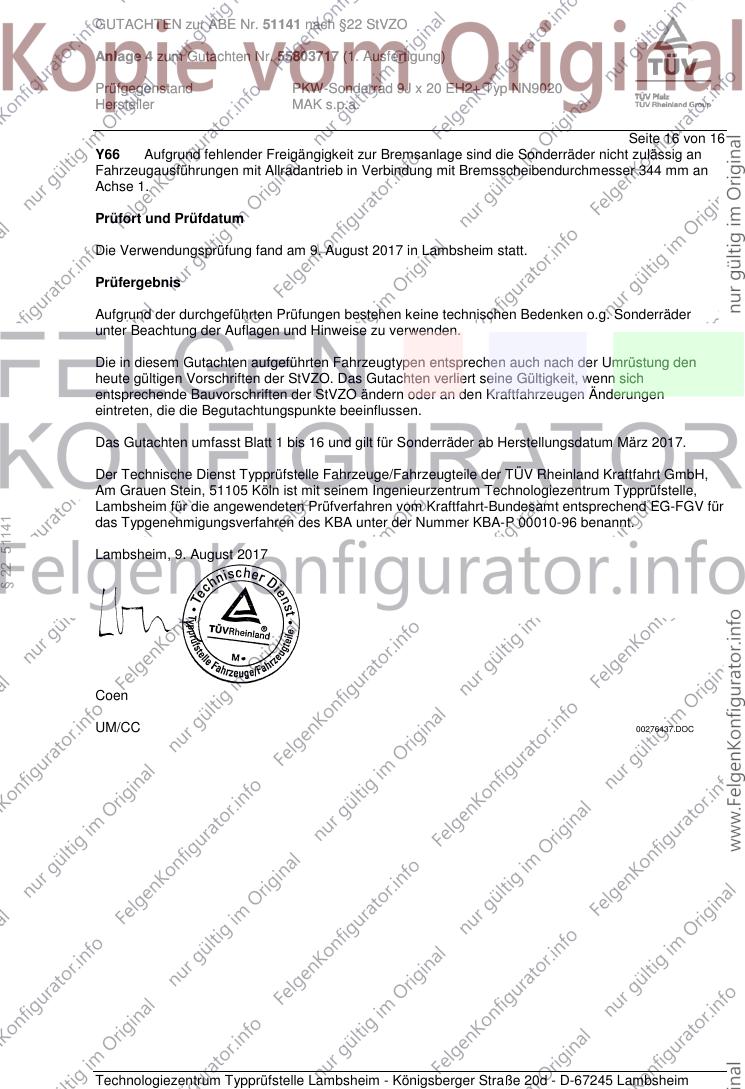

Y66 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugausführungen mit Allradantrieb in Verbindung mit Bremsscheibendurchmesser 344 mm an
Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. August 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum März 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
§ 22 51141
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. August 2017
Coen
UM/CC 00276437.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 9 J x 20 EH2+
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 51141
special wheels for passenger cars 9 J x 20 EH2+
Nummer der Genehmigung: 51141 Erweiterung Nr.: --
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
MAK S.p.A.
IT-25013 Carpenedolo (BS)
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
NN9020
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 51141 Erweiterung Nr.: --
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 51141
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH
DE-67245 Lambsheim
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
09.08.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55803717 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 51141 Erweiterung Nr.: --
Approval No. Extension No.:

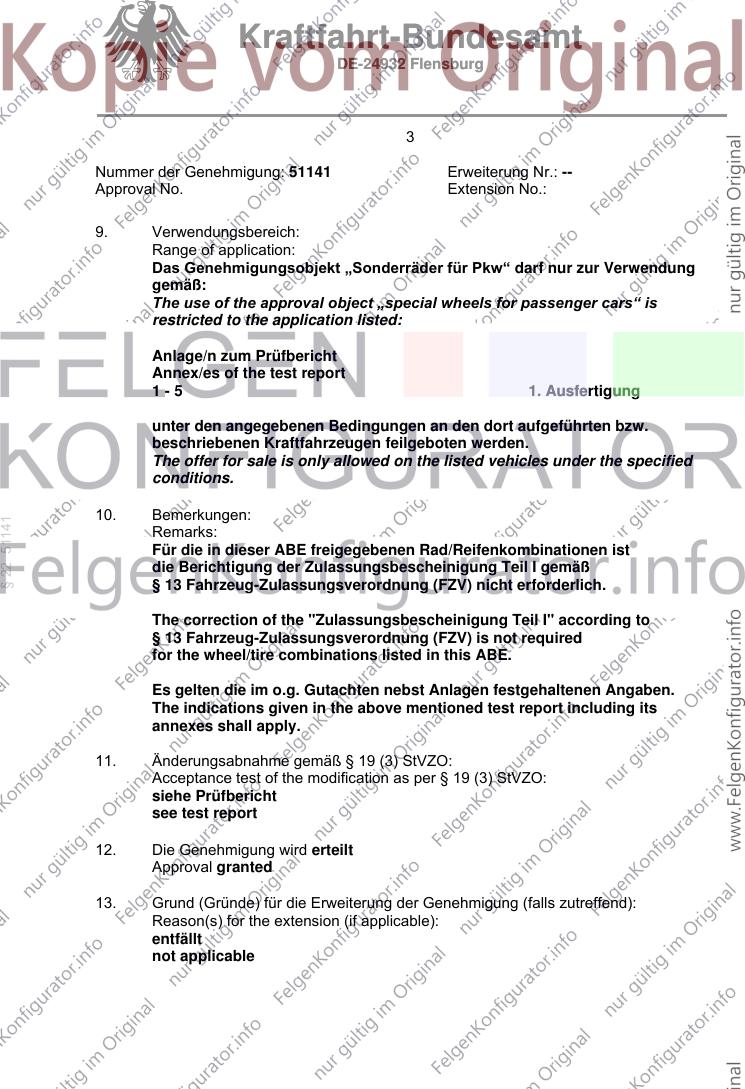

9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1-5 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 51141
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erteilt
Approval granted
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
entfällt
not applicable
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 51141 Erweiterung Nr.: --
Approval No. Extension No.:
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 05.09.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 51141
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
Kraftfahrt-Bundesamt
DE-24932 Flensburg

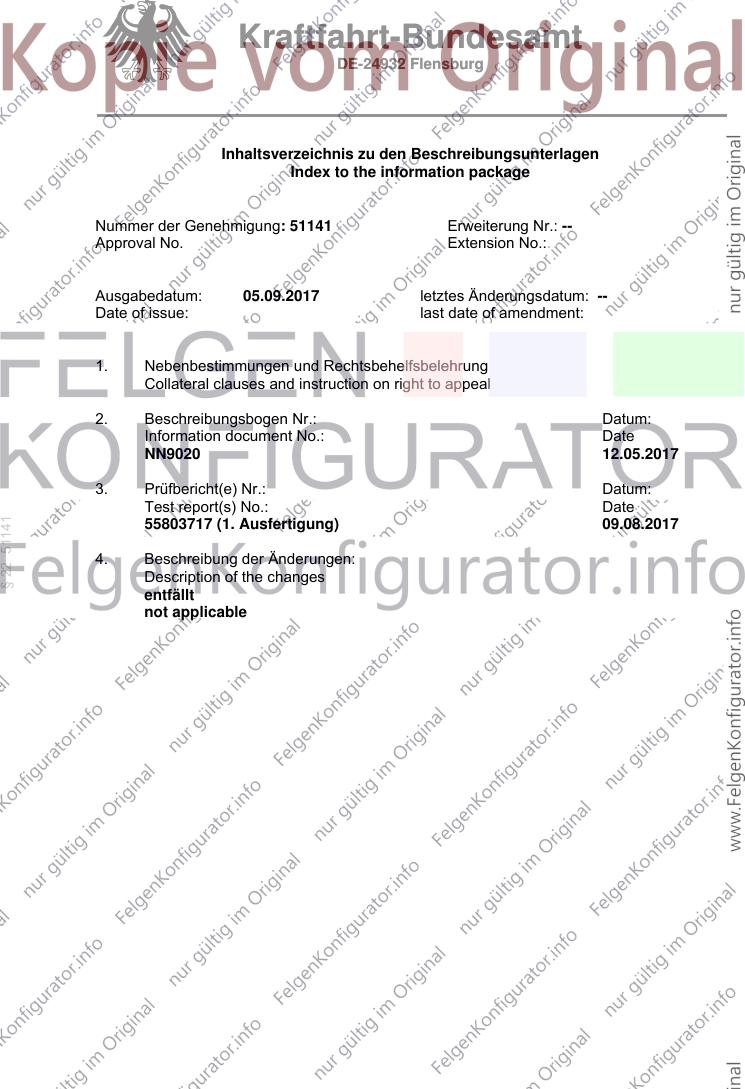

Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 51141 Erweiterung Nr.: --
Approval No. Extension No.:
Ausgabedatum: 05.09.2017 letztes Änderungsdatum: --
Date of issue: last date of amendment:
1. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
2. Beschreibungsbogen Nr.: Datum:
Information document No.: Date
NN9020 12.05.2017
3. Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
§ 22 51141
55803717 (1. Ausfertigung) 09.08.2017
4. Beschreibung der Änderungen:
Description of the changes
entfällt
not applicable
Kraftfahrt-Bundesamt
DE-24932 Flensburg

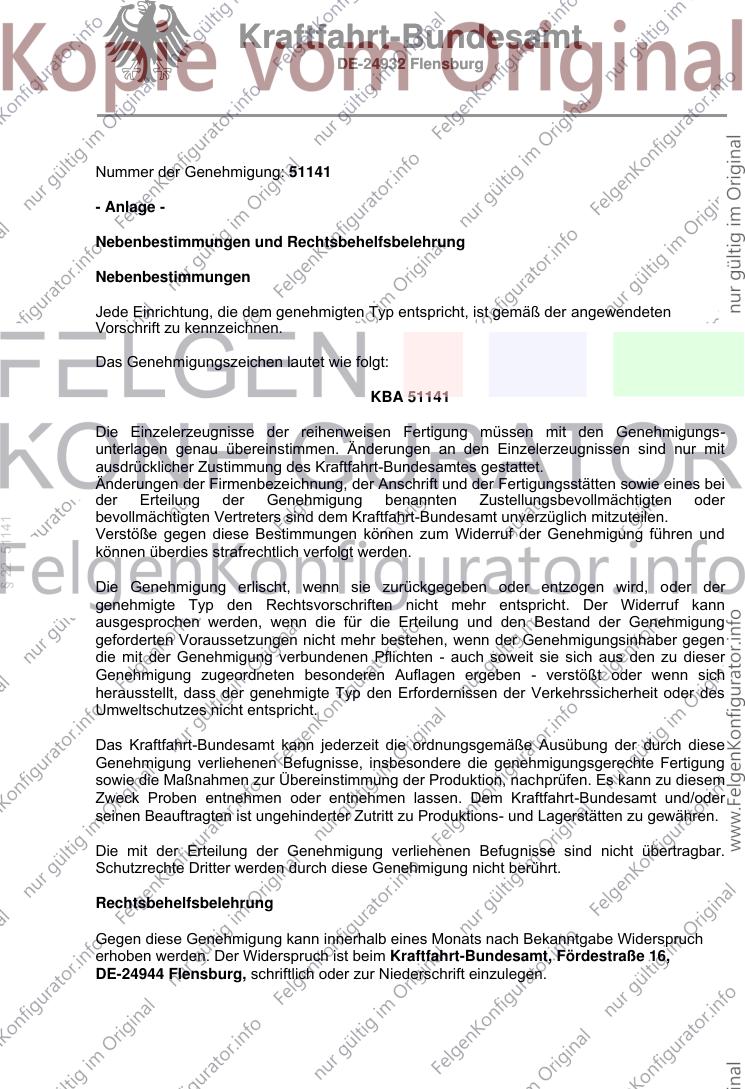

Nummer der Genehmigung: 51141
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 51141
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
§ 22 51141
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: 51141
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
§ 22 51141
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.
