Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 19 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 50690*01
special wheels for passenger cars 8 J x 19 H2
Nummer der Genehmigung: 50690 Erweiterung Nr.: 01
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
MAK S.p.A.
IT-25013 Carpenedolo (BS)
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
LW8090
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 50690 Erweiterung Nr.: 01
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 50690*01
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH
DE-67245 Lambsheim
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
08.09.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55803516 (2. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 50690 Erweiterung Nr.: 01
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1-8 2. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
§ 22 50690*01
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 50690 Erweiterung Nr.: 01
Approval No. Extension No.:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Erweiterung des Verwendungsbereiches
Extension of application range
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 12.10.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 50690*01
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
GUTACHTEN zur ABE Nr. 50690 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55803516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 19H2 Typ LW8090
Hersteller MAK s.p.a.
Seite 1 von 16
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad
Modell LOWE-FF
Typ LW8090
Radgröße 8J x 19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
WS1X LW8090/WS1X / ohne Ring 5/112/66,45 30 720 2100
Kennzeichnungen
KBA-Nummer 50690
Herstellerzeichen MAK
Radtyp und Ausführung LW8090...(s.o)
Radgröße 8J x 19H2
§ 22 50690*01
Einpresstiefe ET...(s.o)
Herkunftsmerkmal Made in China
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Serienschraube Kugel 120 27 O.E.
M14x1,5 d=26mm
S03 Schraube M14x1,5 Kugel 130 27 B450L275
d=26mm 17R13
S04 Schraube M14x1,5 Kugel 150 27 B450L275
d=26mm 17R13
S05 Schraube M14x1,5 Kugel 140 30 B450L305
d=26mm 17R13
S06 Schraube M14x1,5 Kugel 130 30 B450L305
d=26mm 17R13
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50690 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55803516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 19H2 Typ LW8090
Hersteller MAK s.p.a.
Seite 2 von 16

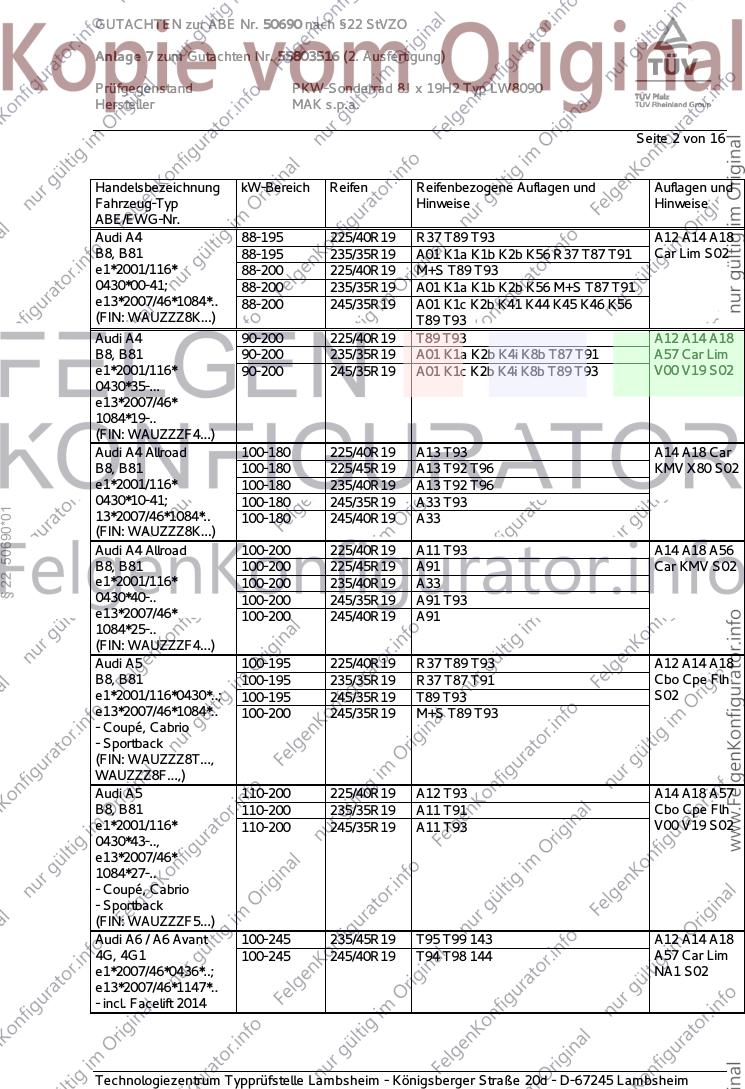

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 R37 T89 T93 A12 A14 A18
B8, B81 88-195 235/35R19 A01 K1a K1b K2b K56 R37 T87 T91 Car Lim S02
e1*2001/116* 88-200 225/40R19 M+S T89 T93
0430*00-41; 88-200 235/35R19 A01 K1a K1b K2b K56 M+S T87 T91
e13*2007/46*1084*.. 88-200 245/35R19 A01 K1c K2b K41 K44 K45 K46 K56
(FIN: WAUZZZ8K...) T89 T93
Audi A4 90-200 225/40R19 T89 T93 A12 A14 A18
B8, B81 90-200 235/35R19 A01 K1a K2b K4i K8b T87 T91 A57 Car Lim
e1*2001/116* 90-200 245/35R19 A01 K1c K2b K4i K8b T89 T93 V00 V19 S02
0430*35-...
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
Audi A4 Allroad 100-180 225/40R19 A13 T93 A14 A18 Car
B8, B81 100-180 225/45R19 A13 T92 T96 KMV X80 S02
e1*2001/116* 100-180 235/40R19 A13 T92 T96
0430*10-41; 100-180 245/35R19 A33 T93
§ 22 50690*01
13*2007/46*1084*.. 100-180 245/40R19 A33
(FIN: WAUZZZ8K...)
Audi A4 Allroad 100-200 225/40R19 A11 T93 A14 A18 A56
B8, B81 100-200 225/45R19 A91 Car KMV S02
e1*2001/116* 100-200 235/40R19 A33
0430*40-.. 100-200 245/35R19 A91 T93
e13*2007/46* 100-200 245/40R19 A91
1084*25-..
(FIN: WAUZZZF4...)
Audi A5 100-195 225/40R19 R37 T89 T93 A12 A14 A18
B8, B81 100-195 235/35R19 R37 T87 T91 Cbo Cpe Flh
e1*2001/116*0430*..; 100-195 245/35R19 T89 T93 S02
e13*2007/46*1084*.. 100-200 245/35R19 M+S T89 T93
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A5 110-200 225/40R19 A12 T93 A14 A18 A57
B8, B81 110-200 235/35R19 A11 T91 Cbo Cpe Flh
e1*2001/116* 110-200 245/35R19 A11 T93 V00 V19 S02
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Audi A6 / A6 Avant 100-245 235/45R19 T95 T99 143 A12 A14 A18
4G, 4G1 100-245 245/40R19 T94 T98 144 A57 Car Lim
e1*2007/46*0436*..; NA1 S02
e13*2007/46*1147*..
- incl. Facelift 2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50690 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55803516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 19H2 Typ LW8090
Hersteller MAK s.p.a.
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 allroad 140-245 235/45R19 T99 143 A12 A14 A18
4G, 4G1 140-245 235/50R19 A01 K5w K6x 138 A56 B92 Car
e1*2007/46*0436*..; 140-245 245/45R19 A01 K6w 141 KMV S02
e13*2007/46*1147*.. 140-245 255/45R19 A01 K5w K6x 139
- incl. Facelift 2014
Audi A7 Sportback 140-245 235/45R19 A13 A14 A18 A57
4G, 4G1 140-245 245/40R19 A13 S02
e1*2007/46*0436*..;
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A8 150-368 235/50R19 A13 138 A14 A18 A57
4H 150-368 245/45R19 A13 141 NBF S02
e1*2007/46*0284*.. 150-368 255/45R19 A13 139
e1*2007/46*0398*..
Audi Q5 100-200 235/50R19 K1a 138 A01 A12 A14
8R, 8R1, 8R2 100-200 235/55R19 K1a 135 A18 S05
e1*2001/116*0473*..; 100-200 255/50R19 K1c K2b 135
e1*2001/116*0497*..,
e13*2007/46*1083*..;
§ 22 50690*01
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/50R19 138 A12 A14 A18
8R, 8R1, 8R2 100-200 235/55R19 135 KMV S05
e1*2001/116*0473*..; 100-200 255/50R19 135
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 110-185 235/55R19 K1a K2b 135 A01 A12 A14
FY 110-185 245/50R19 K1a K1b K2b 137 A18 A56 S05
e1*2007/46*1550*.. 110-185 255/45R19 K1a K2b 139
110-185 255/50R19 K1c K2b 135
Audi S4 245 235/35R19 K1a K1b K2b K56 M+S T91 A01 A12 A14
B8, B81 245 245/35R19 K1c K2b K41 K44 K45 K46 K56 T93 A18 Car Lim
e1*2001/116*0430*..; S02
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi S4 260 225/40R19 M+S T93 A12 A14 A18
B8, B81 260 235/35R19 A01 K1a K2b K4i K8b M+S T91 A56 Car Lim
e1*2001/116* 260 245/35R19 A01 K1c K2b K4i K8b T93 V00 V19 S02
0430*43-..
e13*2007/46*1084*25-
(FIN:WAUZZZF4...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50690 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55803516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 19H2 Typ LW8090
Hersteller MAK s.p.a.
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S5 245, 260 245/35R19 M+S T89 T93 A12 A14 A18
B8, B81 260 235/35R19 M+S R37 T91 A56 Cbo Cpe
e1*2001/116*0430*.., Flh S02
e13*2007/46*1084*..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi S5 260 245/35R19 A11 M+S T93 A14 A18 A56
B8, B81 Cbo Cpe Flh
e1*2001/116* S02
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Audi S6 / S6 Avant 309, 331 235/45R19 M+S T95 T99 143 A12 A14 A18
4G, 4G1 309, 331 245/40R19 M+S T94 T98 144 A56 Car Lim
§ 22 50690*01
e1*2007/46*0436*..; S02
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S7 Sportback 309, 331 235/45R19 A13 M+S 143 A14 A18 A56
4G, 4G1 309, 331 245/40R19 A13 M+S T98 144 S02
e1*2007/46*0436*..;
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S8 382, 445 235/50R19 A13 M+S 138 A14 A18 A56
4H 382, 445 245/45R19 A13 M+S 141 NBF S02
e1*2007/46*0284*.. 382, 445 255/45R19 A13 M+S 139
e1*2007/46*0398*..
Audi SQ5 230-260 235/55R19 M+S 135 A12 A14 A18
8R, 8R1 KMV S05
e1*2001/116*0473*..;
e13*2007/46*1083*..;
- mit Radhaus-
Verbreiterungen
Infiniti QX30 AWD 125, 155 225/45R19 K5v K6w A01 A12 A14
H15 125, 155 235/40R19 K5v K6w A18 A56 S03
e11*2007/46*2977*.. 125, 155 235/45R19 K5v K6w
125, 155 245/40R19 K2b K5x K6w K8e
125, 155 245/45R19 G01 K2b K5x K6w K8e
B-Klasse electric drive 65 (132) 225/40R19 K2b K3i K5w K6g K6x A01 A12 A14
245G 65 (132) 235/35R19 K2b K3i K5w K6g K6x T91 A18 A58 Flh
e1*2001/116*0470*.. KMV S03
(28kWh-Batterie)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

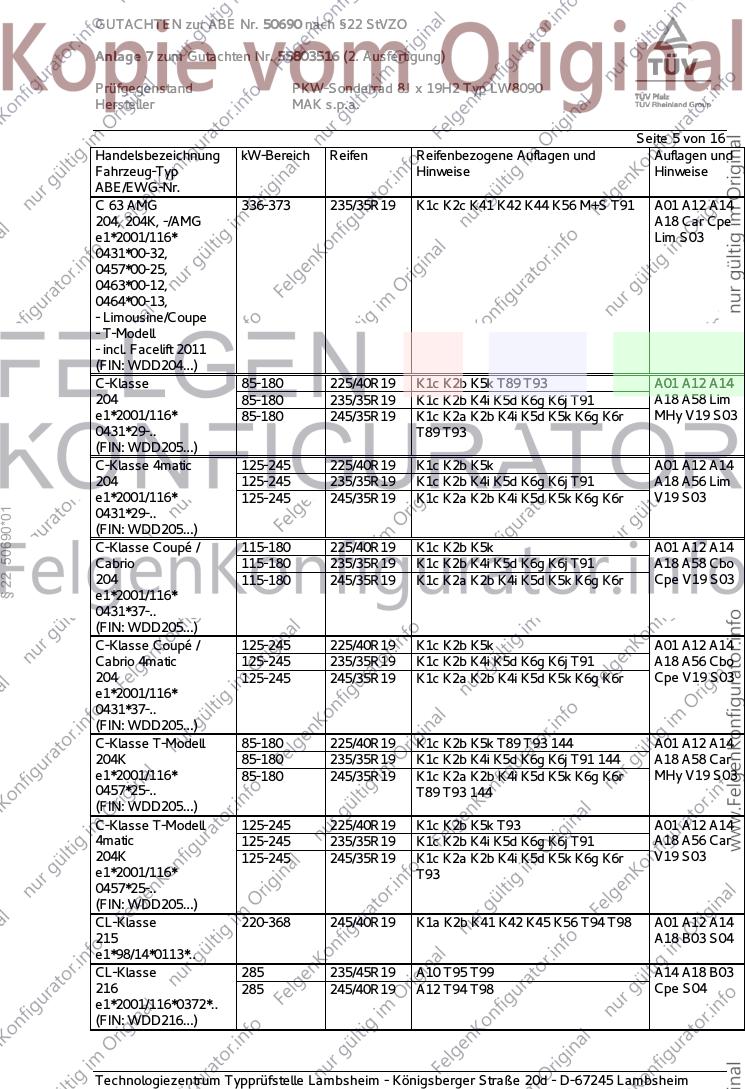

GUTACHTEN zur ABE Nr. 50690 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55803516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 19H2 Typ LW8090
Hersteller MAK s.p.a.
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C 63 AMG 336-373 235/35R19 K1c K2c K41 K42 K44 K56 M+S T91 A01 A12 A14
204, 204K, -/AMG A18 Car Cpe
e1*2001/116* Lim S03
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-180 225/40R19 K1c K2b K5k T89 T93 A01 A12 A14
204 85-180 235/35R19 K1c K2b K4i K5d K6g K6j T91 A18 A58 Lim
e1*2001/116* 85-180 245/35R19 K1c K2a K2b K4i K5d K5k K6g K6r MHy V19 S03
0431*29-.. T89 T93
(FIN: WDD205...)
C-Klasse 4matic 125-245 225/40R19 K1c K2b K5k A01 A12 A14
204 125-245 235/35R19 K1c K2b K4i K5d K6g K6j T91 A18 A56 Lim
e1*2001/116* 125-245 245/35R19 K1c K2a K2b K4i K5d K5k K6g K6r V19 S03
§ 22 50690*01
0431*29-..
(FIN: WDD205...)
C-Klasse Coupé / 115-180 225/40R19 K1c K2b K5k A01 A12 A14
Cabrio 115-180 235/35R19 K1c K2b K4i K5d K6g K6j T91 A18 A58 Cbo
204 115-180 245/35R19 K1c K2a K2b K4i K5d K5k K6g K6r Cpe V19 S03
e1*2001/116*
0431*37-..
(FIN: WDD205...)
C-Klasse Coupé / 125-245 225/40R19 K1c K2b K5k A01 A12 A14
Cabrio 4matic 125-245 235/35R19 K1c K2b K4i K5d K6g K6j T91 A18 A56 Cbo
204 125-245 245/35R19 K1c K2a K2b K4i K5d K5k K6g K6r Cpe V19 S03
e1*2001/116*
0431*37-..
(FIN: WDD205...)
C-Klasse T-Modell 85-180 225/40R19 K1c K2b K5k T89 T93 144 A01 A12 A14
204K 85-180 235/35R19 K1c K2b K4i K5d K6g K6j T91 144 A18 A58 Car
e1*2001/116* 85-180 245/35R19 K1c K2a K2b K4i K5d K5k K6g K6r MHy V19 S03
0457*25-.. T89 T93 144
(FIN: WDD205...)
C-Klasse T-Modell 125-245 225/40R19 K1c K2b K5k T93 A01 A12 A14
4matic 125-245 235/35R19 K1c K2b K4i K5d K6g K6j T91 A18 A56 Car
204K 125-245 245/35R19 K1c K2a K2b K4i K5d K5k K6g K6r V19 S03
e1*2001/116* T93
0457*25-..
(FIN: WDD205...)
CL-Klasse 220-368 245/40R19 K1a K2b K41 K42 K45 K56 T94 T98 A01 A12 A14
215 A18 B03 S04
e1*98/14*0113*..
CL-Klasse 285 235/45R19 A10 T95 T99 A14 A18 B03
216 285 245/40R19 A12 T94 T98 Cpe S04
e1*2001/116*0372*..
(FIN: WDD216...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50690 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55803516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 19H2 Typ LW8090
Hersteller MAK s.p.a.
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLS-Klasse 120-150 245/35R19 A10 T93 A14 A18 A58
218 A84 B03 Lim
e1*2007/46*0485*.. S03
- incl. Facelift 2014
E-Klasse 75-215 235/35R19 R37 T91 A12 A14 A18
211 75-285 245/35R19 T93 Lim S03
e1*98/14*0183*..,
e1*2001/116*0183*..
E-Klasse 100-225 235/35R19 K1c K2b K5d R37 T91 144 A01 A12 A14
212 100-285 245/35R19 K1c K2b K5d T93 144 A18 A57 B03
e1*2001/116*0501*.. F38 Lim NoH
- mit Luftfederung S03
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-190 225/40R19 R37 T93 A12 A14 A18
212 110-190 225/45R19 R37 T92 T96 A58 Lim V19
e1*2001/116* 110-190 235/40R19 R37 T92 T96 S04
0501*24-.. 110-190 245/35R19 A01 K1c K2b K5d K5i K5k T93
(FIN: WDD213...) 110-190 245/35R19 K2h R03 T93
§ 22 50690*01
110-190 245/40R19 A01 K1c K2b K5d K5i K5k T94 T98
110-190 245/40R19 K2h R03 T94 T98
E-Klasse 100-225 235/35R19 K1c K2b K5d R37 T91 144 A01 A12 A14
212, 212G 100-245 245/35R19 K1c K2b K5d T93 144 A18 A57 B03
e1*2001/116*0501*..; F39 Lim NoH
e1*2007/46*0484*.. S03
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 120-143 225/40R19 R37 T93 A12 A14 A18
212 120-143 225/45R19 R37 T92 T96 A56 Lim V19
e1*2001/116* 120-143 235/40R19 R37 T92 T96 S04
0501*24-.. 120-245 245/35R19 A01 K1c K2b K5d K5i K5k T93
(FIN: WDD213...) 120-245 245/35R19 K2h R03 T93
120-245 245/40R19 A01 K1c K2b K5d K5i K5k T94 T98
120-245 245/40R19 K2h R03 T94 T98
E-Klasse Cabrio 120-245 235/35R19 K1c K2b K4k K5a T91 A01 A12 A14
207 135, 150 245/30R19 K1c K2b K4k K5c K5k K6g K8d NoD A18 A58 Cbo
e1*2001/116*0502*.. T89 F39 S03
(FIN: WDD207...)
E-Klasse Coupé 120-225 225/35R19 K1c K2b K4k K5a R37 T88 A01 A12 A14
207 120-285 235/35R19 K1c K2b K4k K5a T91 A18 A58 Cpe
e1*2001/116*0502*.. 120-285 245/30R19 K1c K2b K4k K5c K5k K6g K8d T89 F39 S03
(FIN: WDD207...)
E-Klasse T-Modell 110-190 225/45R19 R37 T96 X77 144 A12 A14 A18
R1ES 110-190 235/40R19 R37 T96 X77 144 A58 Car KOV
e1*2007/46*1560*.. 110-190 245/40R19 A01 K1c K2b K5d K5i K5k T94 T98 V19 S04
(FIN: WDD213...) 144
110-190 245/40R19 K2h R03 T94 T98 144
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

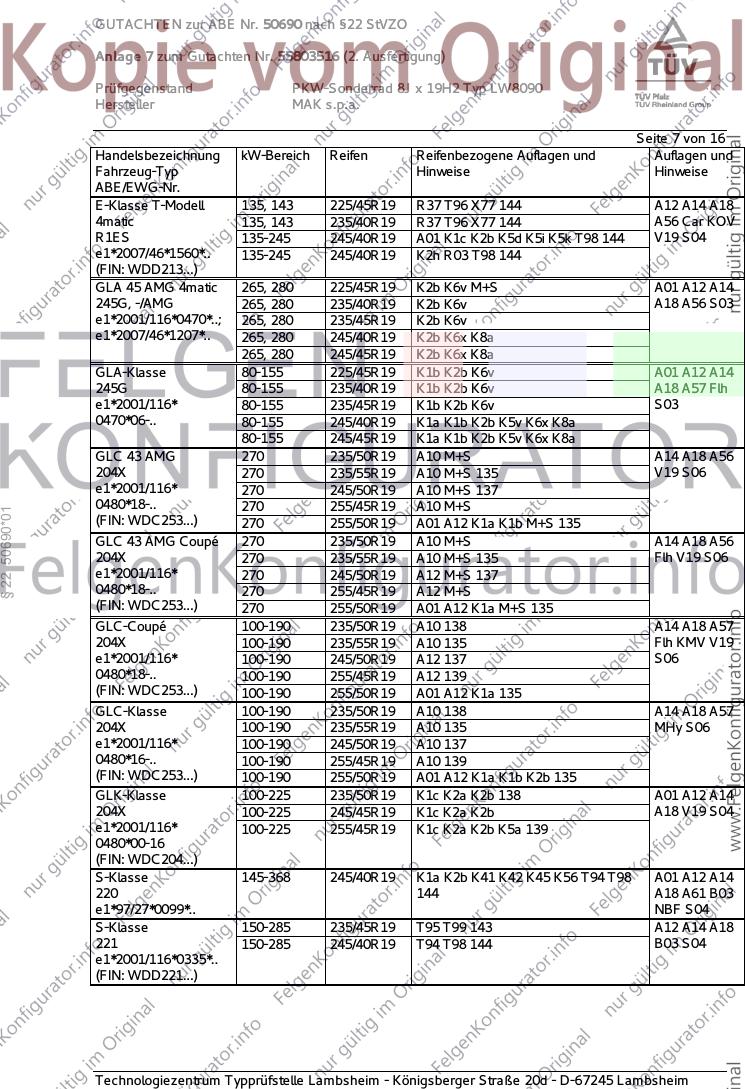

GUTACHTEN zur ABE Nr. 50690 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55803516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 19H2 Typ LW8090
Hersteller MAK s.p.a.
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 135, 143 225/45R19 R37 T96 X77 144 A12 A14 A18
4matic 135, 143 235/40R19 R37 T96 X77 144 A56 Car KOV
R1ES 135-245 245/40R19 A01 K1c K2b K5d K5i K5k T98 144 V19 S04
e1*2007/46*1560*.. 135-245 245/40R19 K2h R03 T98 144
(FIN: WDD213...)
GLA 45 AMG 4matic 265, 280 225/45R19 K2b K6v M+S A01 A12 A14
245G, -/AMG 265, 280 235/40R19 K2b K6v A18 A56 S03
e1*2001/116*0470*..; 265, 280 235/45R19 K2b K6v
e1*2007/46*1207*.. 265, 280 245/40R19 K2b K6x K8a
265, 280 245/45R19 K2b K6x K8a
GLA-Klasse 80-155 225/45R19 K1b K2b K6v A01 A12 A14
245G 80-155 235/40R19 K1b K2b K6v A18 A57 Flh
e1*2001/116* 80-155 235/45R19 K1b K2b K6v S03
0470*06-.. 80-155 245/40R19 K1a K1b K2b K5v K6x K8a
80-155 245/45R19 K1a K1b K2b K5v K6x K8a
GLC 43 AMG 270 235/50R19 A10 M+S A14 A18 A56
204X 270 235/55R19 A10 M+S 135 V19 S06
e1*2001/116* 270 245/50R19 A10 M+S 137
0480*18-.. 270 255/45R19 A10 M+S
§ 22 50690*01
(FIN: WDC253...) 270 255/50R19 A01 A12 K1a K1b M+S 135
GLC 43 AMG Coupé 270 235/50R19 A10 M+S A14 A18 A56
204X 270 235/55R19 A10 M+S 135 Flh V19 S06
e1*2001/116* 270 245/50R19 A12 M+S 137
0480*18-.. 270 255/45R19 A12 M+S
(FIN: WDC253...) 270 255/50R19 A01 A12 K1a M+S 135
GLC-Coupé 100-190 235/50R19 A10 138 A14 A18 A57
204X 100-190 235/55R19 A10 135 Flh KMV V19
e1*2001/116* 100-190 245/50R19 A12 137 S06
0480*18-.. 100-190 255/45R19 A12 139
(FIN: WDC253...) 100-190 255/50R19 A01 A12 K1a 135
GLC-Klasse 100-190 235/50R19 A10 138 A14 A18 A57
204X 100-190 235/55R19 A10 135 MHy S06
e1*2001/116* 100-190 245/50R19 A10 137
0480*16-.. 100-190 255/45R19 A10 139
(FIN: WDC253...) 100-190 255/50R19 A01 A12 K1a K1b K2b 135
GLK-Klasse 100-225 235/50R19 K1c K2a K2b 138 A01 A12 A14
204X 100-225 245/45R19 K1c K2a K2b A18 V19 S04
e1*2001/116* 100-225 255/45R19 K1c K2a K2b K5a 139
0480*00-16
(FIN: WDC204...)
S-Klasse 145-368 245/40R19 K1a K2b K41 K42 K45 K56 T94 T98 A01 A12 A14
220 144 A18 A61 B03
e1*97/27*0099*.. NBF S04
S-Klasse 150-285 235/45R19 T95 T99 143 A12 A14 A18
221 150-285 245/40R19 T94 T98 144 B03 S04
e1*2001/116*0335*..
(FIN: WDD221...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

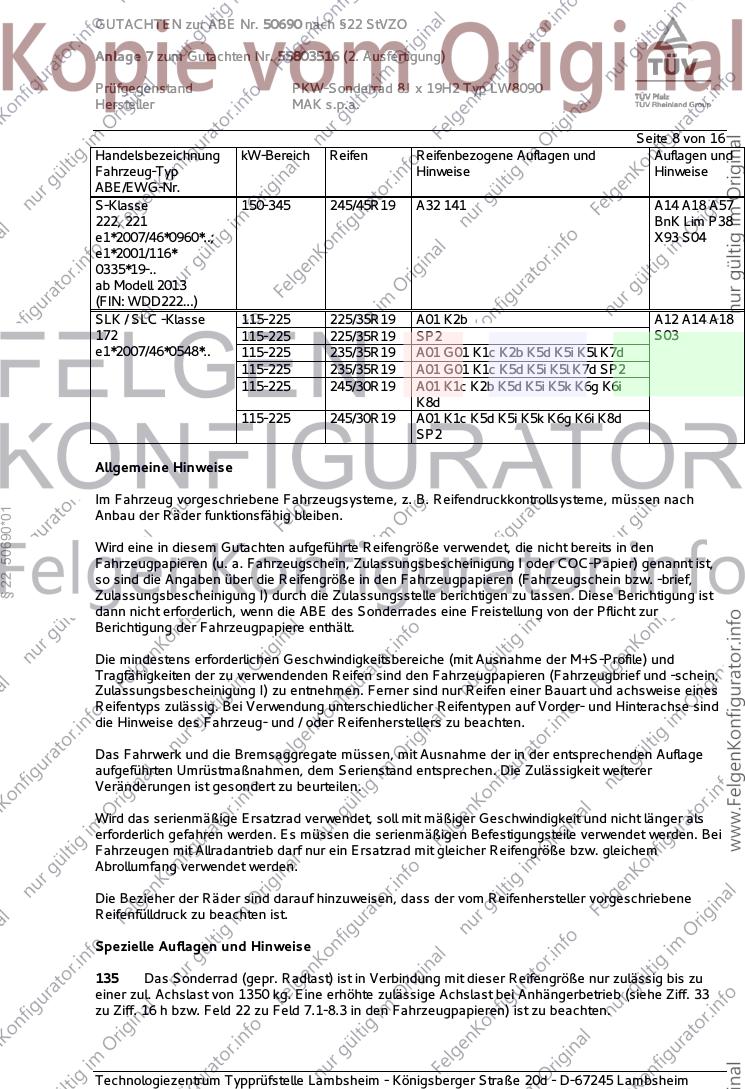

GUTACHTEN zur ABE Nr. 50690 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55803516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 19H2 Typ LW8090
Hersteller MAK s.p.a.
Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 150-345 245/45R19 A32 141 A14 A18 A57
222, 221 BnK Lim P38
e1*2007/46*0960*..; X93 S04
e1*2001/116*
0335*19-..
ab Modell 2013
(FIN: WDD222...)
SLK / SLC -Klasse 115-225 225/35R19 A01 K2b A12 A14 A18
172 115-225 225/35R19 SP2 S03
e1*2007/46*0548*.. 115-225 235/35R19 A01 G01 K1c K2b K5d K5i K5l K7d
115-225 235/35R19 A01 G01 K1c K5d K5i K5l K7d SP2
115-225 245/30R19 A01 K1c K2b K5d K5i K5k K6g K6i
K8d
115-225 245/30R19 A01 K1c K5d K5i K5k K6g K6i K8d
SP2
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
§ 22 50690*01
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
135 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1350 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50690 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55803516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 19H2 Typ LW8090
Hersteller MAK s.p.a.
Seite 9 von 16
137 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1370 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
139 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1390 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
§ 22 50690*01
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50690 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55803516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 19H2 Typ LW8090
Hersteller MAK s.p.a.
Seite 10 von 16
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
§ 22 50690*01
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50690 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55803516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 19H2 Typ LW8090
Hersteller MAK s.p.a.
Seite 11 von 16
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
§ 22 50690*01
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50690 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55803516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 19H2 Typ LW8090
Hersteller MAK s.p.a.
Seite 12 von 16
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
§ 22 50690*01
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50690 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55803516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 19H2 Typ LW8090
Hersteller MAK s.p.a.
Seite 13 von 16
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.

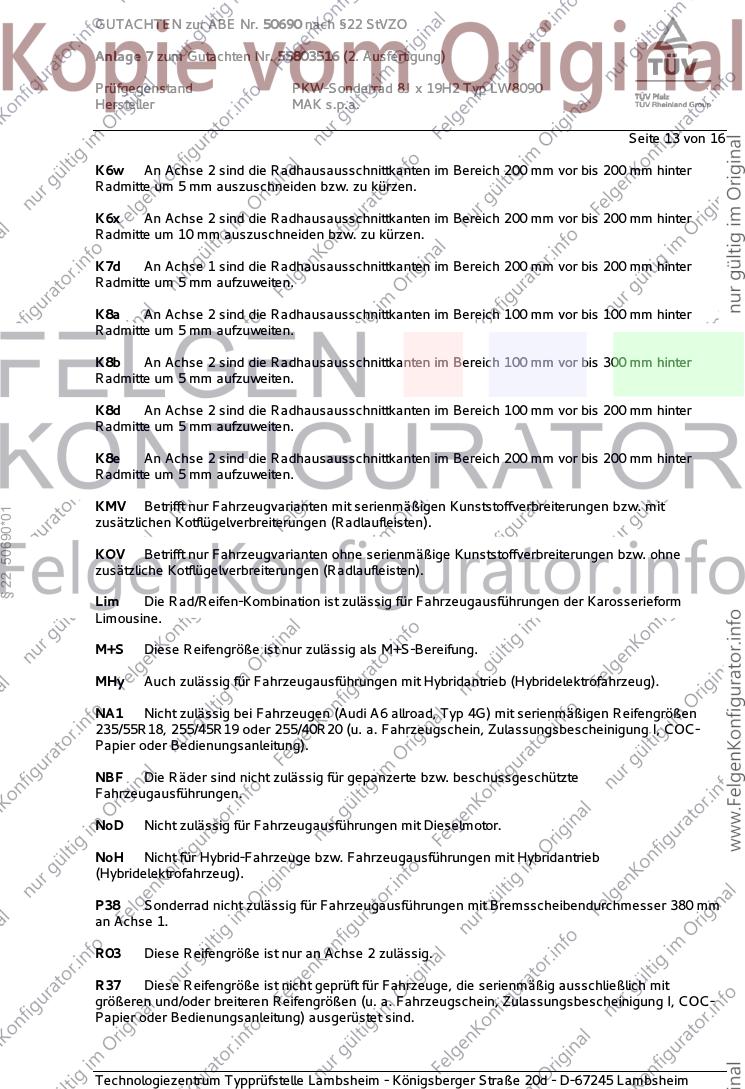

K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
§ 22 50690*01
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
P38 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm
an Achse 1.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50690 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55803516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 19H2 Typ LW8090
Hersteller MAK s.p.a.
Seite 14 von 16

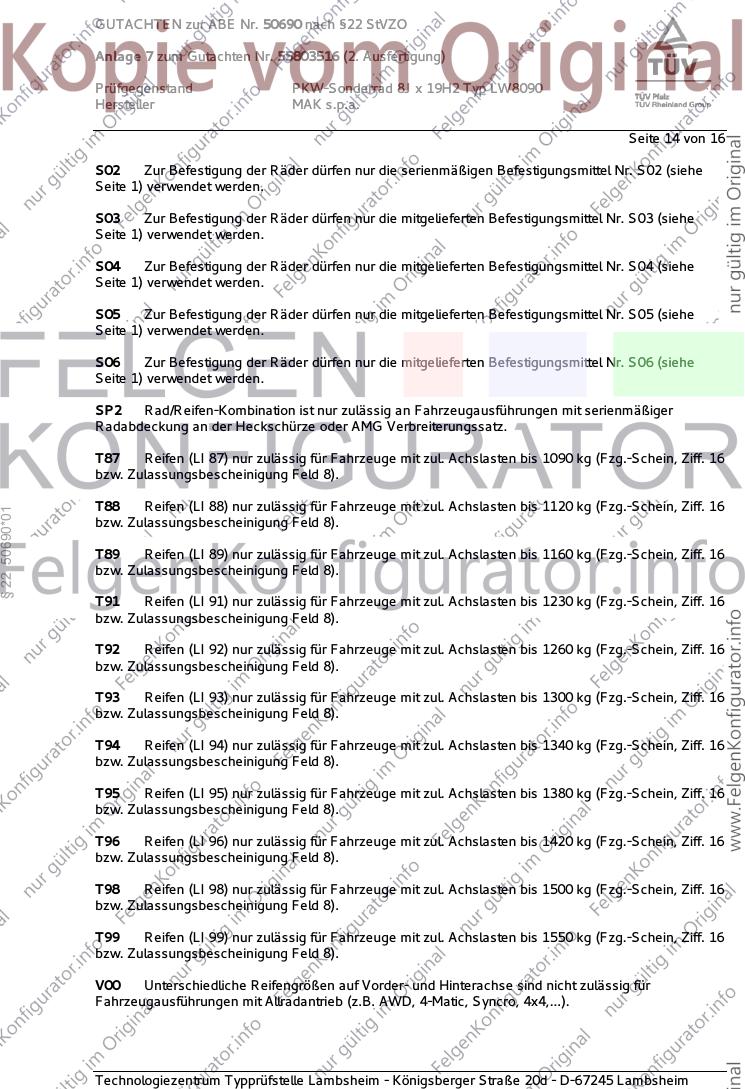

S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
§ 22 50690*01
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50690 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55803516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 19H2 Typ LW8090
Hersteller MAK s.p.a.
Seite 15 von 16

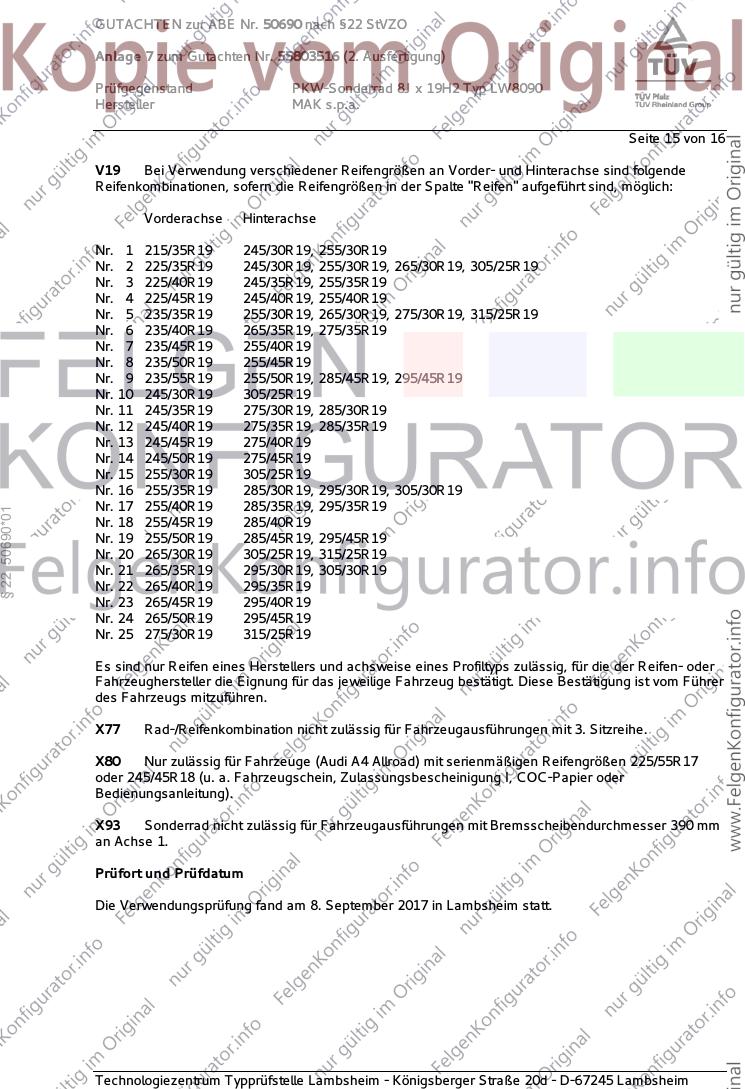

V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
§ 22 50690*01
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Nr. 23 265/45R19 295/40R19
Nr. 24 265/50R19 295/45R19
Nr. 25 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad) mit serienmäßigen Reifengrößen 225/55R17
oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 8. September 2017 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50690 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55803516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 19H2 Typ LW8090
Hersteller MAK s.p.a.
Seite 16 von 16
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Oktober 2015.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 8. September 2017
§ 22 50690*01
Schmidt 00278562.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
