GUTACHTEN zur ABE Nr. 49314 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55039516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2 Typ PXF.8519
Hersteller ProLine Wheels-TEC GmbH
Seite 1 von 19
Auftraggeber ProLine Wheels-TEC GmbH
Rheinkaistraße 24
68159 Mannheim
QM Nr. 49 02 0031602
Prüfgegenstand PKW-Sonderrad
Typ PXF.8519
Radgröße 8,5Jx19EH2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W3 PXF.8519 W3/74,1x66,6 5/112/66,6 40 780 2140
Kennzeichnungen
KBA-Nummer 49314
Herstellerzeichen PLW
Radtyp und Ausführung PXF.8519 (s.o.)
Radgröße 8,5Jx19EH2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 28
S03 Schraube M14x1,5 Kegel 60° 130 28
S04 Schraube M14x1,5 Kegel 60° 150 28
S05 Schraube M14x1,5 Kegel 60° 130 30
S06 Schraube M14x1,5 Kegel 60° 140 30
S07 Schraube M14x1,5 Kegel 60° 150 30
S08 Schraube M14x1,5 Kegel 60° 130 33
S09 Schraube M14x1,5 Kegel 60° 150 33
S10 Schraube M14x1,5 Kegel 60° 160 33
S11 Schraube M14x1,5 Kegel 60° 180 30
S12 Schraube M14x1,5 Kegel 60° 180 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49314 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55039516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2 Typ PXF.8519
Hersteller ProLine Wheels-TEC GmbH
Seite 2 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 R37 T89 T93 A12 A16 A21
B8, B81 88-195 235/35R19 R37 T87 T91 Car Lim V19
e1*2001/116* 88-200 225/40R19 M+S T89 T93 S02
0430*00-41; 88-200 235/35R19 M+S T87 T91
e13*2007/46*1084*.. 88-200 245/35R19 T89 T93
(FIN: WAUZZZ8K...) 88-200 255/35R19 A01 K1a K1b K2b K56
Audi A4 90-200 225/40R19 T89 T93 A12 A16 A21
B8, B81 90-200 235/35R19 T87 T91 A57 Car Lim
e1*2001/116* 90-200 245/35R19 T89 T93 V00 V19 S02
0430*35-... 90-200 255/35R19 A01 K2h K4i K9v
e13*2007/46* 90-200 255/35R19 A01 K2b K4i
1084*19-..
(FIN: WAUZZZF4...)
Audi A6 / A6 Avant 100-245 235/45R19 T95 T99 A12 A16 A21
4G, 4G1 100-245 245/40R19 T94 T98 A57 BnK Car
e1*2007/46*0436*..; 100-245 255/40R19 T00 T96 Lim NA1 S02
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A6 allroad 140-245 235/45R19 T99 A12 A16 A21
4G, 4G1 140-245 235/50R19 A56 B92 Car
e1*2007/46*0436*..; 140-245 245/45R19 KMV S02
e13*2007/46*1147*.. 140-245 255/45R19
- incl. Facelift 2014
Audi Q5 100-200 235/50R19 A12 A16 A21
8R, 8R1, 8R2 100-200 235/55R19 S06
e1*2001/116*0473*..;
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/50R19 A12 A16 A21
8R, 8R1, 8R2 100-200 235/55R19 KMV S06
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 100-210 235/55R19 A12 A16 A21
FY 100-210 245/50R19 A57 S06
e1*2007/46*1550*.., 100-210 255/45R19
e1*2007/46*1685*..
Audi S4 245 235/35R19 M+S T91 A12 A16 A21
B8, B81 245 245/35R19 T93 Car Lim S02
e1*2001/116*0430*..; 245 255/35R19 A01 K1a K1b K2b K56 T92 T96
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49314 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55039516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2 Typ PXF.8519
Hersteller ProLine Wheels-TEC GmbH
Seite 3 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S4 260 225/40R19 M+S T93 A12 A16 A21
B8, B81 260 235/35R19 M+S T91 A56 Car Lim
e1*2001/116* 260 245/35R19 T93 V00 V19 S02
0430*43-.. 260 255/35R19 A01 K2h K4i K9v
e13*2007/46*1084*25- 260 255/35R19 A01 K2b K4i
(FIN:WAUZZZF4...)
Audi SQ5 260 235/55R19 M+S A12 A16 A21
FY 260 245/50R19 M+S A56 K1v K2h
e1*2007/46*1550*.. 260 255/45R19 M+S S06
Infiniti QX30 AWD 125, 155 225/45R19 A12 A16 A21
H15 125, 155 235/40R19 A56 S05
e11*2007/46*2977*.. 125, 155 235/45R19
125, 155 245/40R19 A01 K5v K6w
125, 155 245/45R19 A01 G01 K5v K6w
A-Klasse 66, 80 215/35R19 K1c K2b K5d T85 Y18 A01 A12 A16
176, 245G 66, 80 235/30R19 K1c K2c K4i K5d K6g K8h T86 Y18 A21 A57 Flh
e1*2007/46*0928*..; 66-160 225/35R19 K1c K2b K5d T88 V00 V19 S05
e1*2001/116* 66-160 235/30R19 K1c K2c K4i K5d K6g K8h NoD T86
0470*04-.. 66-160 235/35R19 K1c K2c K4i K5d K5k K6g K7d K8h
T87 T91
66-160 245/30R19 K1c K2c K4i K5d K5k K6h K7d K8m
T89
66-160 255/30R19 K2c K4i K6h K8m R03 T87 T91
75,90,115 215/35R19 K1c K2b K5d NoD T85
A45 AMG 4matic 265, 280 235/35R19 K1c K2c K4i K5d K6g K8h T91 A01 A12 A16
176, 245G, -/AMG 265, 280 245/30R19 K1c K2c K4i K5d K6h K8m T89 A21 A56 Flh
e1*2007/46*0928*..; S05
e1*2007/46*1163*..
e1*2007/46*1207*..
e1*2001/116*
0470*04-..
B-Klasse 70-142 215/35R19 K1a K1b K2b K41 K42 T85 A01 A12 A16
245 70-142 225/35R19 G46 K1c K2b K41 K42 K43 K44 K56 A21 S05
e1*2001/116*0314*.. T84 T88
B-Klasse 66, 80 215/35R19 A58 K1c K2c K4i K5c K8h T85 A01 A12 A16
246, 245G 66-155 225/35R19 A57 K1c K2c K4i K5c K8h T88 A21 NoE V00
e1*2007/46*0751*..; 66-155 235/35R19 A57 G01 K1c K2c K4i K5c K8h T87 V19 S05
e1*2001/116* T91
0470*04-.. 66-155 245/30R19 A57 K1c K2c K4i K5c K6k K7d K8m
- incl. Facelift 2014 T89
75,90,115 215/35R19 A58 K1c K2c K4i K5c K8h NoD T85
B-Klasse electric drive 65 (132) 225/40R19 K5w K6w A01 A12 A16
245G 65 (132) 235/35R19 K2b K3i K5w K6g K6x T91 A21 A58 Flh
e1*2001/116*0470*.. KMV S05
(28kWh-Batterie)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49314 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55039516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2 Typ PXF.8519
Hersteller ProLine Wheels-TEC GmbH
Seite 4 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C 63 AMG 336-373 235/35R19 K42 K56 M+S T91 A01 A12 A16
204, 204K, -/AMG A21 Car Cpe
e1*2001/116* Lim S05
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C 63 AMG 350, 375 245/35R19 M+S A12 A16 A21
204, 204K, -/AMG 350, 375 255/35R19 M+S R03 A58 Car Lim
e1*2001/116* VC3 S05
0431*33-..,0457*26-..
0463*13-..,0464*14-..,
(FIN: WDD205...)
- Limousine/T-Modell
C-Klasse 115-225 225/35R19 Cpe K2b K42 K56 R03 T84 T88 A01 A12 A16
204 88-215 225/35R19 K2b K42 K56 Lim R03 T88 A21 V19 S03
e1*2001/116*0431*.. 88-225 225/35R19 Cpe K1a K1b K41 Lim R02 T84 T88
- Limousine/Coupe 88-225 235/35R19 Cpe K1c K41 Lim R02 T87 T91
- incl. Facelift 2011 88-225 235/35R19 Cpe G01 K2b K42 K56 Lim R03 T87
(FIN: WDD204...) T91
88-225 245/30R19 Cpe K1c K2a K2b K41 K42 K43 K44
K56 Lim T89
88-225 255/30R19 Cpe K2c K44 K56 Lim R03 T91
C-Klasse 85-180 225/40R19 T89 T93 A12 A16 A21
204 85-180 235/35R19 A01 K1a K1b K2b T91 A58 Lim MHy
e1*2001/116* 85-180 245/35R19 A01 K1c K2b T89 T93 V19 S08
0431*29-.. 85-180 255/35R19 A01 K2b K4i K6g K6j R03 T92 T96
(FIN: WDD205...)
C-Klasse 4matic 125-245 225/40R19 A12 A16 A21
204 125-245 235/35R19 A01 K1a K1b K2b T91 A56 Lim V19
e1*2001/116* 125-245 245/35R19 A01 K1c K2b S08
0431*29-.. 125-245 255/35R19 A01 K2b K4i K6g K6j R03
(FIN: WDD205...)
C-Klasse Coupé / 115-180 225/40R19 A12 A16 A21
Cabrio 115-180 235/35R19 A01 K1a K1b K2b T91 A58 Cbo Cpe
204 115-180 245/35R19 A01 K1c K2b V19 S08
e1*2001/116* 115-180 255/35R19 A01 K2b K4i K6g K6j R03
0431*37-..
(FIN: WDD205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49314 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55039516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2 Typ PXF.8519
Hersteller ProLine Wheels-TEC GmbH
Seite 5 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse Coupé / 125-245 225/40R19 A12 A16 A21
Cabrio 4matic 125-245 235/35R19 A01 K1a K1b K2b T91 A56 Cbo Cpe
204 125-245 245/35R19 A01 K1c K2b V19 S08
e1*2001/116* 125-245 255/35R19 A01 K2b K4i K6g K6j R03
0431*37-..
(FIN: WDD205...)
C-Klasse T-Modell 115,135 245/30R19 K1c K2a K2b K41 K42 K43 K44 K56 A01 A12 A16
204K T89 A21 Car V19
e1*2001/116*0457*.. 88-225 225/35R19 K1a K1b K41 R02 T84 T88 S03
- incl. Facelift 2011 88-225 235/35R19 K1c K41 R02 T87 T91
(FIN: WDD204...) 88-225 235/35R19 G01 K2b K42 K56 R03 T91
88-225 255/30R19 K2c K44 K56 R03 T91
C-Klasse T-Modell 85-180 225/40R19 T89 T93 A12 A16 A21
204K 85-180 235/35R19 A01 K1a K1b K2b T91 A58 Car MHy
e1*2001/116* 85-180 245/35R19 A01 K1c K2b T89 T93 V19 S08
0457*25-.. 85-180 255/35R19 A01 K2b K4i K6g K6j R03 T92 T96
(FIN: WDD205...)
C-Klasse T-Modell 125-245 225/40R19 T93 A12 A16 A21
4matic 125-245 235/35R19 A01 K1a K1b K2b T91 A56 Car V19
204K 125-245 245/35R19 A01 K1c K2b T93 S08
e1*2001/116* 125-245 255/35R19 A01 K2b K4i K6g K6j R03 T92 T96
0457*25-..
(FIN: WDD205...)
CL-Klasse 220-368 245/40R19 R35 A12 A16 A21
215 B03 R21 S09
e1*98/14*0113*..
CLA 45 AMG 4matic 265, 280 235/35R19 K1c K2c K4i K5d K6g K8h T91 A01 A12 A16
245G, -/AMG 265, 280 245/30R19 K1c K2c K4i K5d K6h K8m T89 A21 A56 Lim
e1*2007/46*1207*..; S05
e1*2001/116*
0470*04-..
CLA 45 AMG 4matic 265, 280 235/35R19 K1c K2c K4i K5d K6g K8h T91 A01 A12 A16
245G, -/AMG 265, 280 245/30R19 K1c K2c K4i K5d K6h K8m T89 A21 A56 Car
e1*2007/46*1207*..; S05
e1*2001/116*
0470*12-..
- Shooting Brake
CLA-Klasse 80, 90 215/35R19 K1c K2b K5d T85 Y16 A01 A12 A16
117, 245G 80, 90 235/30R19 K1c K2c K4i K5d K6g K8h T86 A21 A57 Lim
e1*2007/46*1007*..; 80,90,115 215/35R19 K1c K2b K5d NoD T85 S05
e1*2001/116* 80-160 225/35R19 K1c K2b K5d T84 T88
0470*04-.. 80-160 235/30R19 K1c K2c K4i K5d K6g K8h NoD T86
80-160 235/35R19 G86 K1c K2c K4i K5d K5k K6g K7d
K8h T87 T91
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49314 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55039516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2 Typ PXF.8519
Hersteller ProLine Wheels-TEC GmbH
Seite 6 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLA-Klasse Shooting 80,90,115 215/35R19 K1c K2b K5d NoD T85 A01 A12 A16
Brake 80-160 225/35R19 K1c K2b K5d T84 T88 A21 A57 Car
245G 80-160 235/30R19 K1c K2c K4i K5d K6g K8h NoD T86 S05
e1*2001/116* 80-160 235/35R19 G86 K1c K2c K4i K5d K5k K6g K7d
0470*12-.. K8h T87 T91
E 500 300 245/35R19 K1a K1b T93 A01 A12 A16
212 A21 A57 F38
e1*2001/116* Lim S03
0501*09-..
ab Facelift 2011
- incl. Facelift 2013
- mit Luftfederung
(FIN: WDD212...)
E-Klasse 100-225 235/35R19 R37 T91 A12 A16 A21
212 100-225 255/30R19 A01 K1c K2b K5d T91 A57 F38 Lim
e1*2001/116*0501*.. 100-285 245/35R19 A01 K1a K1b T93 NoH V01 V19
- mit Luftfederung S03
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-190 225/40R19 A10 R37 T93 A16 A21 A58
212 110-190 225/45R19 A12 R37 T92 T96 Lim NoH V19
e1*2001/116* 110-190 235/40R19 A32 R37 T92 T96 S07
0501*24-.. 110-190 245/35R19 A91 T93
(FIN: WDD213...) 110-190 245/40R19 A91 T94 T98
110-190 255/35R19 A12 T92 T96
110-190 255/40R19 A12
E-Klasse 100-225 235/35R19 R37 T91 A12 A16 A21
212, 212G 100-225 255/30R19 A01 K1c K2b K5d T91 A57 F39 Lim
e1*2001/116*0501*..; 100-245 245/35R19 A01 K1a K1b T93 NoH V01 V19
e1*2007/46*0484*.. S03
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 120-143 225/40R19 A10 R37 T93 A16 A21 A56
212 120-143 225/45R19 A12 R37 T92 T96 Lim NoH V19
e1*2001/116* 120-143 235/40R19 A32 R37 T92 T96 S07
0501*24-.. 120-245 245/35R19 A91 T93
(FIN: WDD213...) 120-245 245/40R19 A91 T94 T98
120-245 255/35R19 A12 T92 T96
120-245 255/40R19 A12
E-Klasse Cabrio 120-245 235/35R19 R03 T91 A12 A16 A21
207 120-285 235/35R19 R02 T91 A58 Cbo F39
e1*2001/116*0502*.. 120-285 255/30R19 A01 K2b K4k R03 T91 V19 S03
(FIN: WDD207...) 135, 150 245/30R19 A01 K1c K2b NoD T89
E-Klasse Coupé 120-225 225/35R19 R37 T88 A12 A16 A21
207 120-225 245/30R19 A01 K1c K2b T89 A58 Cpe F39
e1*2001/116*0502*.. 120-285 235/35R19 T91 V19 S03
(FIN: WDD207...) 120-285 255/30R19 A01 K2b K4k R03 T91
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49314 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55039516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2 Typ PXF.8519
Hersteller ProLine Wheels-TEC GmbH
Seite 7 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 110-190 225/45R19 A12 R37 T96 X77 A16 A21 A58
R1ES 110-190 235/40R19 A32 R37 T96 X77 Car KOV NoH
e1*2007/46*1560*.. 110-190 245/40R19 A91 T94 T98 V19 S07
(FIN: WDD213...) 110-190 255/35R19 A12 T96 X77
110-190 255/40R19 A12 T00 T96
E-Klasse T-Modell 135, 143 225/45R19 A12 R37 T96 X77 A16 A21 A56
4matic 135, 143 235/40R19 A32 R37 T96 X77 Car KOV NoH
R1ES 135-245 245/40R19 A91 T98 V19 S07
e1*2007/46*1560*.. 135-245 255/35R19 A12 T96 X77
(FIN: WDD213...) 135-245 255/40R19 A12 T00 T96
GLA 45 AMG 4matic 265, 280 225/45R19 M+S A12 A16 A21
245G, -/AMG 265, 280 235/40R19 A56 S05
e1*2001/116*0470*..; 265, 280 235/45R19
e1*2007/46*1207*.. 265, 280 245/40R19 A01 K2b K6v
265, 280 245/45R19 A01 K2b K6v
265, 280 255/40R19 A01 K2b K6x K8a
GLA-Klasse 80-155 225/45R19 A12 A16 A21
245G 80-155 235/40R19 A57 Flh S05
e1*2001/116* 80-155 235/45R19
0470*06-.. 80-155 245/40R19 A01 K1b K2b K6v
80-155 245/45R19 A01 K1b K2b K6v
80-155 255/40R19 A01 K1b K2b K6v
GLC 43 AMG 270 235/50R19 M+S A12 A16 A21
204X 270 235/55R19 M+S A56 V19 S08
e1*2001/116* 270 255/45R19
0480*18-..
(FIN: WDC253...)
GLC 43 AMG Coupé 270 235/50R19 M+S A12 A16 A21
204X 270 235/55R19 M+S A56 Flh V19
e1*2001/116* 270 255/45R19 M+S S08
0480*18-.. 270 255/50R19 M+S R03
(FIN: WDC253...)
GLC-Coupé 100-190 235/50R19 153 A12 A16 A21
204X 100-190 235/55R19 149 A57 Flh KMV
e1*2001/116* 100-190 255/45R19 154 V19 S08
0480*18-.. 100-190 255/50R19 R03 149
(FIN: WDC253...)
GLC-Klasse 100-190 235/50R19 A12 A16 A21
204X 100-190 235/55R19 149 A57 MHy S08
e1*2001/116* 100-190 255/45R19
0480*16-..
(FIN: WDC253...)
GLK-Klasse 100-225 235/50R19 A01 K1b A12 A16 A21
204X 100-225 245/45R19 V19 S04
e1*2001/116* 100-225 255/45R19 A01 K1b
0480*00-16
(FIN: WDC204...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49314 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55039516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2 Typ PXF.8519
Hersteller ProLine Wheels-TEC GmbH
Seite 8 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Coupé/Cabrio 430-463 255/45R19 A90 M+S A16 A21 A57
S63/S65 AMG B03 BnK Cbo
221 Cpe S07
e1*2001/116*0335*23-
..;
e1*2001/116*0396*12-
..
(FIN: WDD217...)
S-Klasse 145-368 245/40R19 T94 T98 A12 A16 A21
220 A61 B03 NBF
e1*97/27*0099*.. S09
S-Klasse 150-345 245/45R19 A10 156 A16 A21 A57
222, 221 150-345 255/40R19 A10 T00 T96 156 BnK Lim S07
e1*2007/46*0960*..; 150-345 255/45R19 A90 154
e1*2001/116*
0335*19-..
ab Modell 2013
(FIN: WDD222...)
S-Klasse 270, 335 245/45R19 A10 A16 A21 A57
Coupé/Cabrio 270, 335 255/40R19 A12 Cbo Cpe S07
221 270, 335 255/45R19 A12
e1*2001/116*0335*23-
..
(FIN: WDD217...)
S63, S65 -/AMG 430-463 255/45R19 A90 M+S A16 A21 A57
221, 221AMG BnK Lim S07
e1*2001/116*0335*20-
..;
e1*2001/116*0396*09-
..
ab Modell 2013
(FIN: WDD222...)
SLK / SLC -Klasse 115-225 225/35R19 A12 A16 A21
172 115-225 235/35R19 A01 G01 V19 S05
e1*2007/46*0548*.. 115-225 255/30R19 A01 K2b R03
115-225 255/30R19 R03 SP2
V-Klasse 72-128 245/40R19 G01 K1c K2c K41 K42 K44 K45 K56 A01 A12 A16
638/2 T94 T98 A21 K56 S10
e9*95/54, 98/14, 72-128 255/35R19 K1c K2c K42 K44 K45 K56 T96
2001/116*0020*..
V-Klasse/Vito 100-140 235/45R19 G90 K1a K1b K2b K5k T99 156 A01 A12 A16
639/2, 639/4 100-140 245/40R19 K1c K2b K5d K5i K5l T98 156 A21 A58 AHa
e1*2007/46* 100-140 245/45R19 G90 K1c K2b K5d K5i K5l T02 T98 S11
0457*09-.. 156
e1*2007/46* 100-140 255/40R19 K1c K2b K5d K5i K5l T00 T96 156
0458*08-..
(FIN: WDF447...)
nur Heckantrieb
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49314 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55039516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2 Typ PXF.8519
Hersteller ProLine Wheels-TEC GmbH

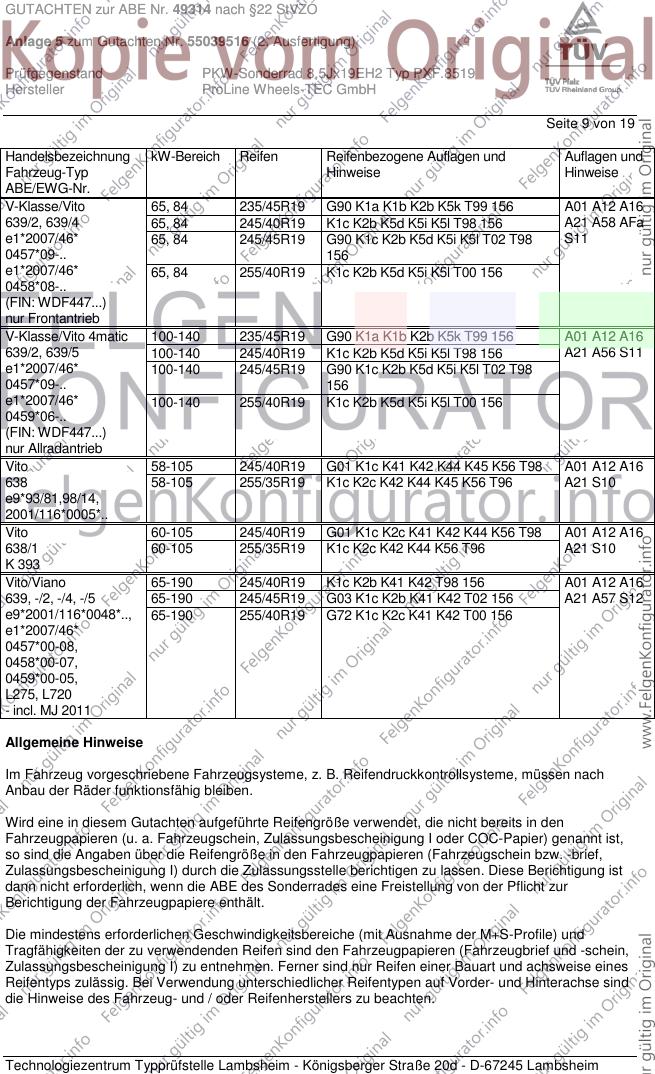

Seite 9 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
V-Klasse/Vito 65, 84 235/45R19 G90 K1a K1b K2b K5k T99 156 A01 A12 A16
639/2, 639/4 65, 84 245/40R19 K1c K2b K5d K5i K5l T98 156 A21 A58 AFa
e1*2007/46* 65, 84 245/45R19 G90 K1c K2b K5d K5i K5l T02 T98 S11
0457*09-.. 156
e1*2007/46* 65, 84 255/40R19 K1c K2b K5d K5i K5l T00 156
0458*08-..
(FIN: WDF447...)
nur Frontantrieb
V-Klasse/Vito 4matic 100-140 235/45R19 G90 K1a K1b K2b K5k T99 156 A01 A12 A16
639/2, 639/5 100-140 245/40R19 K1c K2b K5d K5i K5l T98 156 A21 A56 S11
e1*2007/46* 100-140 245/45R19 G90 K1c K2b K5d K5i K5l T02 T98
0457*09-.. 156
e1*2007/46* 100-140 255/40R19 K1c K2b K5d K5i K5l T00 156
0459*06-..
(FIN: WDF447...)
nur Allradantrieb
Vito 58-105 245/40R19 G01 K1c K41 K42 K44 K45 K56 T98 A01 A12 A16
638 58-105 255/35R19 K1c K2c K42 K44 K45 K56 T96 A21 S10
e9*93/81,98/14,
2001/116*0005*..
Vito 60-105 245/40R19 G01 K1c K2c K41 K42 K44 K56 T98 A01 A12 A16
638/1 60-105 255/35R19 K1c K2c K42 K44 K56 T96 A21 S10
K 393
Vito/Viano 65-190 245/40R19 K1c K2b K41 K42 T98 156 A01 A12 A16
639, -/2, -/4, -/5 65-190 245/45R19 G03 K1c K2b K41 K42 T02 156 A21 A57 S12
e9*2001/116*0048*.., 65-190 255/40R19 G72 K1c K2c K41 K42 T00 156
e1*2007/46*
0457*00-08,
0458*00-07,
0459*00-05,
L275, L720
- incl. MJ 2011
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49314 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55039516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2 Typ PXF.8519
Hersteller ProLine Wheels-TEC GmbH

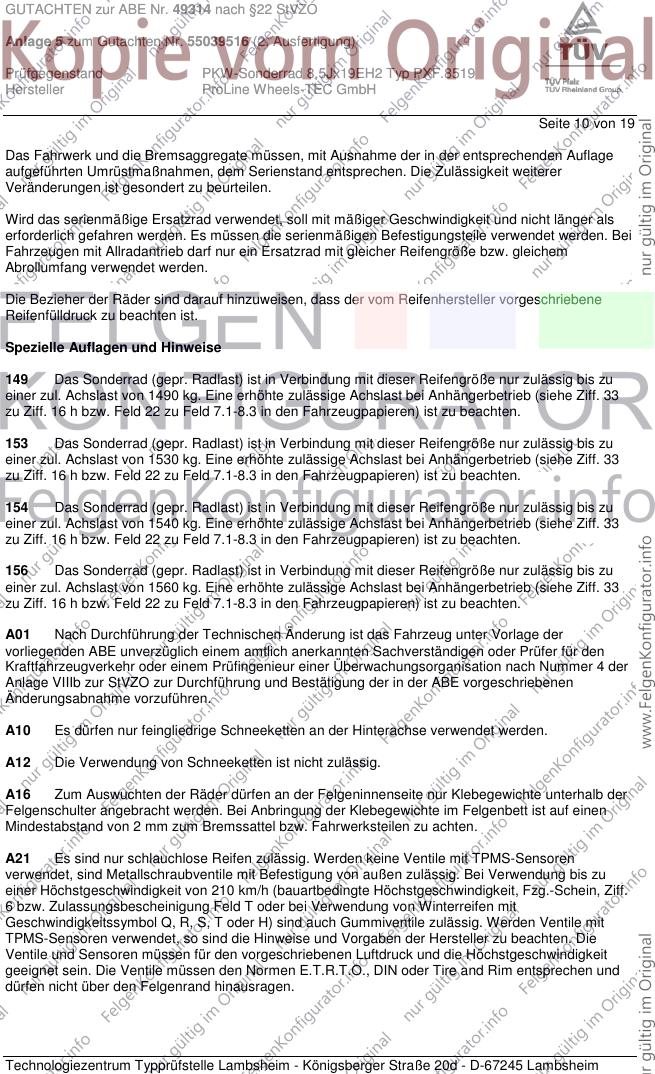

Seite 10 von 19
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
149 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1490 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
153 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1530 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
154 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1540 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
156 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1560 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49314 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55039516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2 Typ PXF.8519
Hersteller ProLine Wheels-TEC GmbH

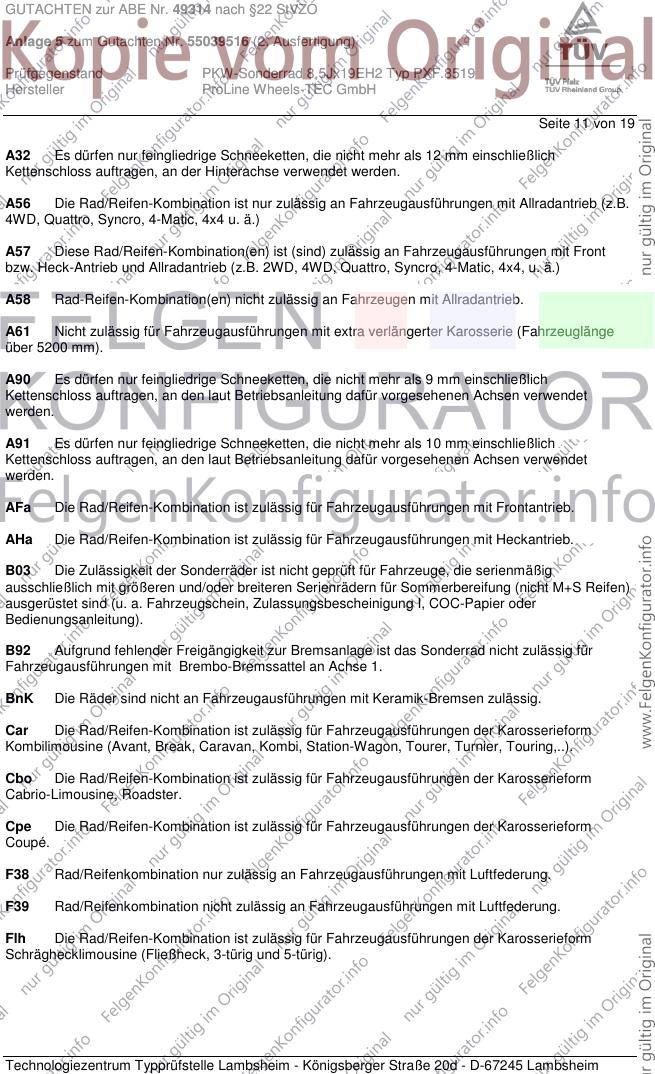

Seite 11 von 19
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49314 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55039516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2 Typ PXF.8519
Hersteller ProLine Wheels-TEC GmbH
Seite 12 von 19

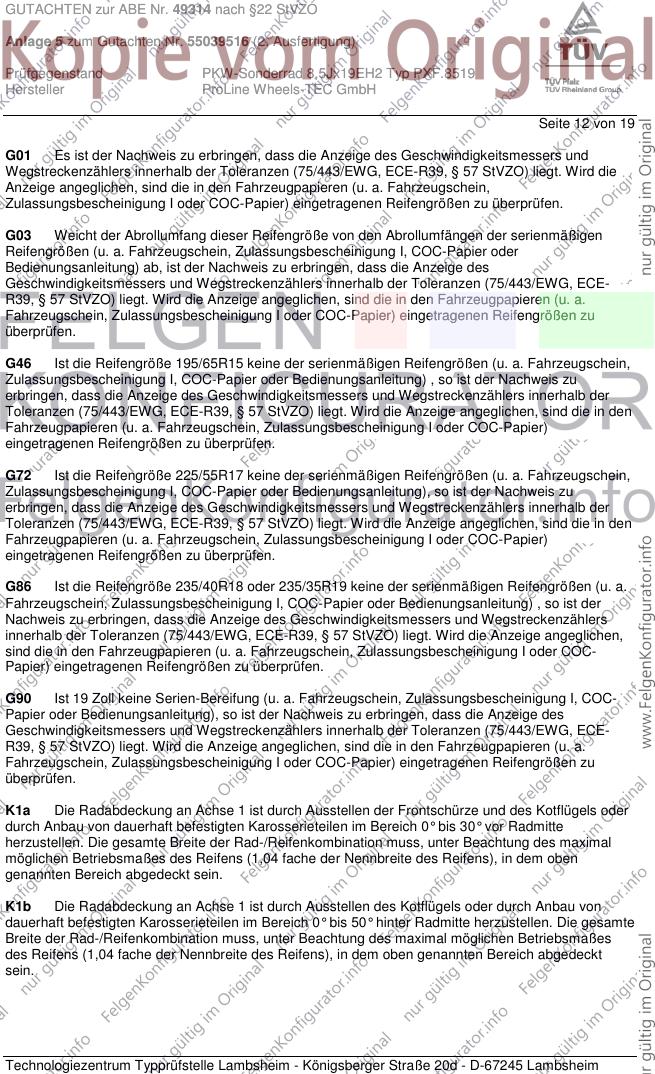

G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G72 Ist die Reifengröße 225/55R17 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G86 Ist die Reifengröße 235/40R18 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49314 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55039516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2 Typ PXF.8519
Hersteller ProLine Wheels-TEC GmbH
Seite 13 von 19

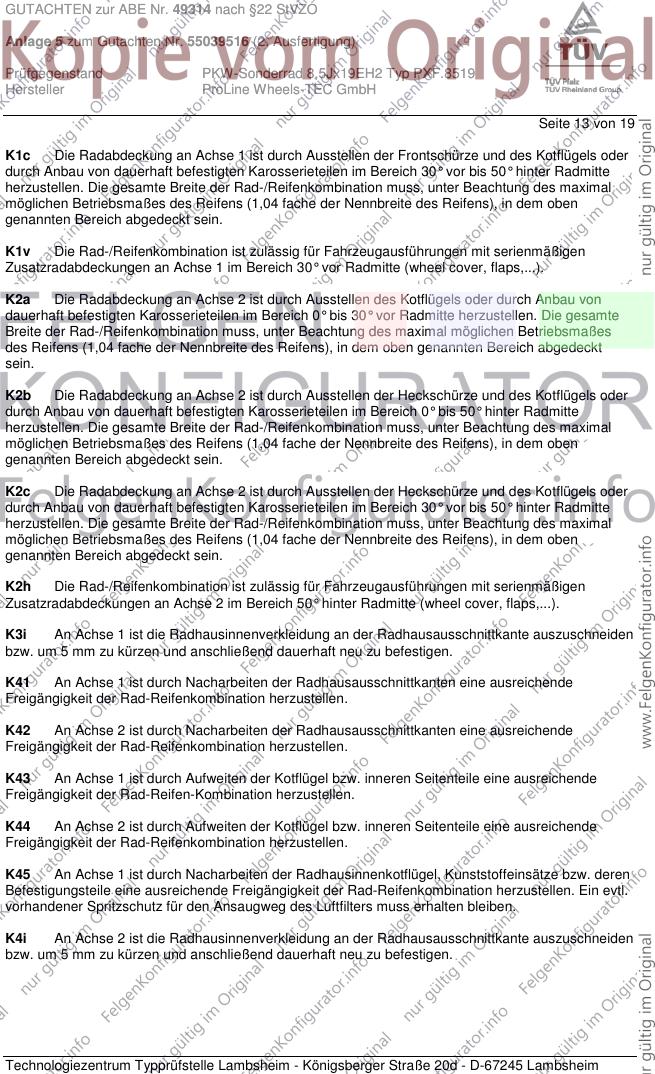

K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49314 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55039516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2 Typ PXF.8519
Hersteller ProLine Wheels-TEC GmbH
Seite 14 von 19

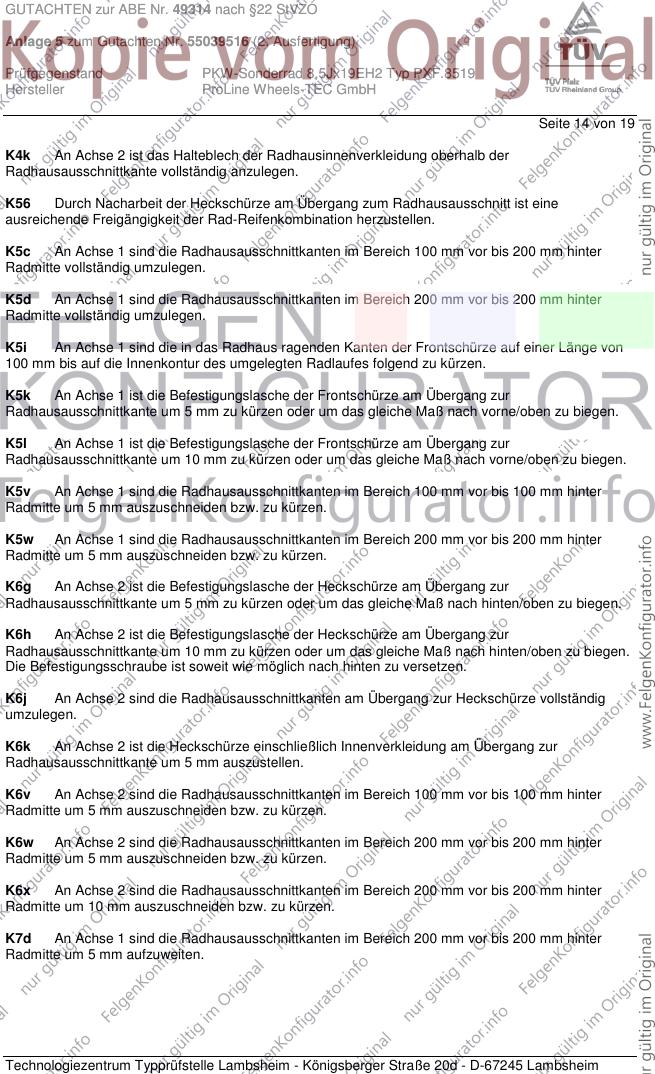

K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49314 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55039516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2 Typ PXF.8519
Hersteller ProLine Wheels-TEC GmbH
Seite 15 von 19

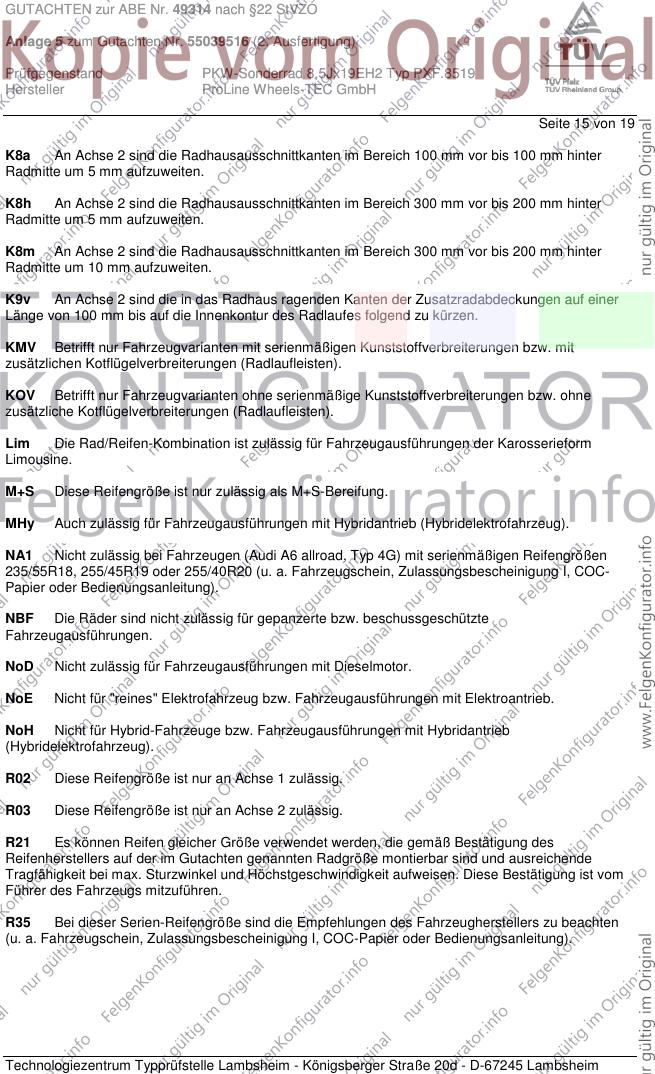

K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49314 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55039516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2 Typ PXF.8519
Hersteller ProLine Wheels-TEC GmbH

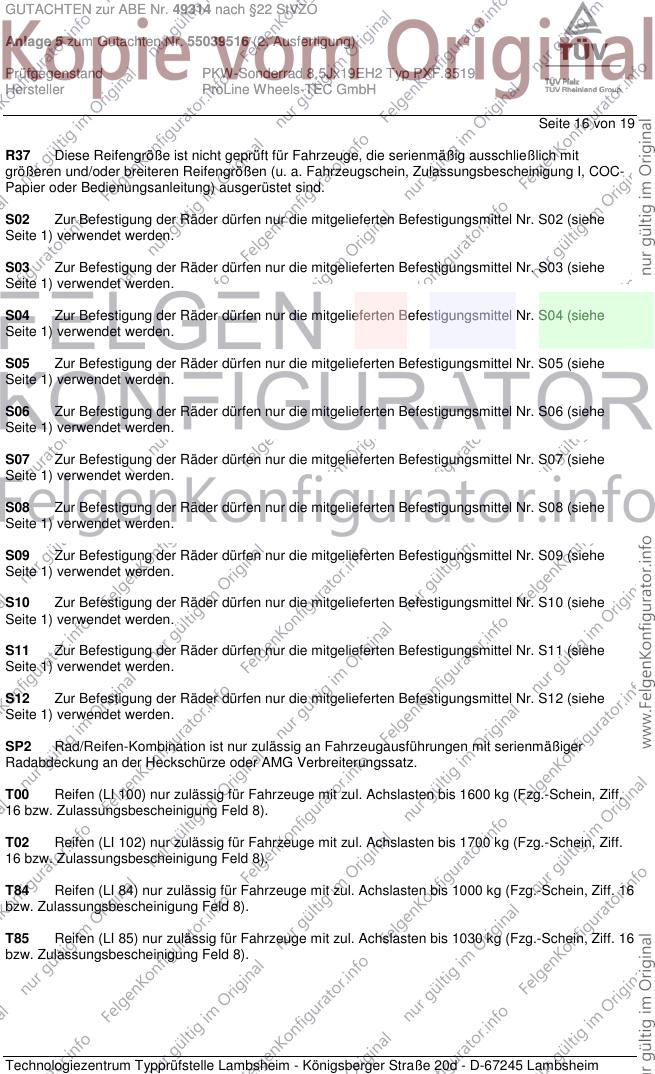

Seite 16 von 19
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe
Seite 1) verwendet werden.
S12 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S12 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49314 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55039516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2 Typ PXF.8519
Hersteller ProLine Wheels-TEC GmbH

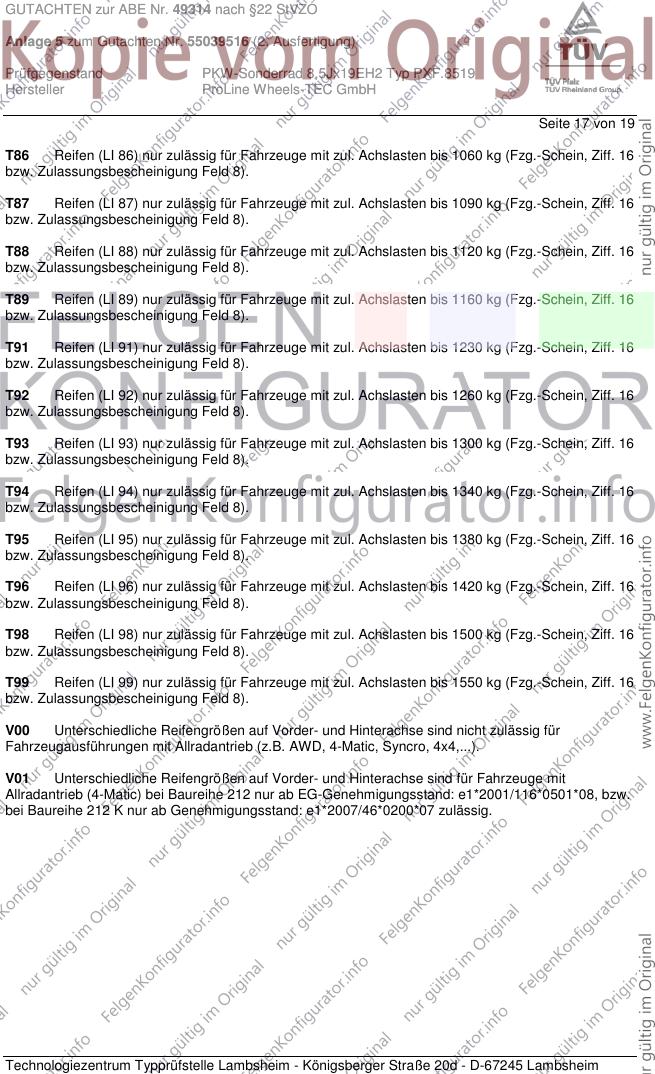

Seite 17 von 19
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49314 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55039516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2 Typ PXF.8519
Hersteller ProLine Wheels-TEC GmbH

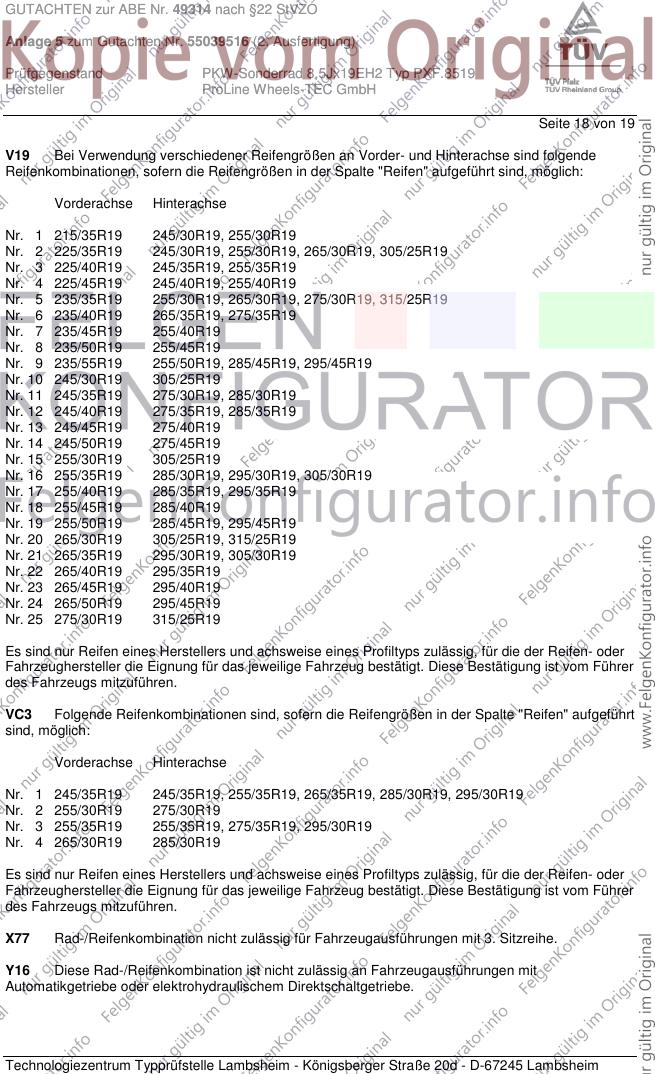

Seite 18 von 19
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Nr. 23 265/45R19 295/40R19
Nr. 24 265/50R19 295/45R19
Nr. 25 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VC3 Folgende Reifenkombinationen sind, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt
sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/35R19 245/35R19, 255/35R19, 265/35R19, 285/30R19, 295/30R19
Nr. 2 255/30R19 275/30R19
Nr. 3 255/35R19 255/35R19, 275/35R19, 295/30R19
Nr. 4 265/30R19 285/30R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Automatikgetriebe oder elektrohydraulischem Direktschaltgetriebe.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49314 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55039516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2 Typ PXF.8519
Hersteller ProLine Wheels-TEC GmbH

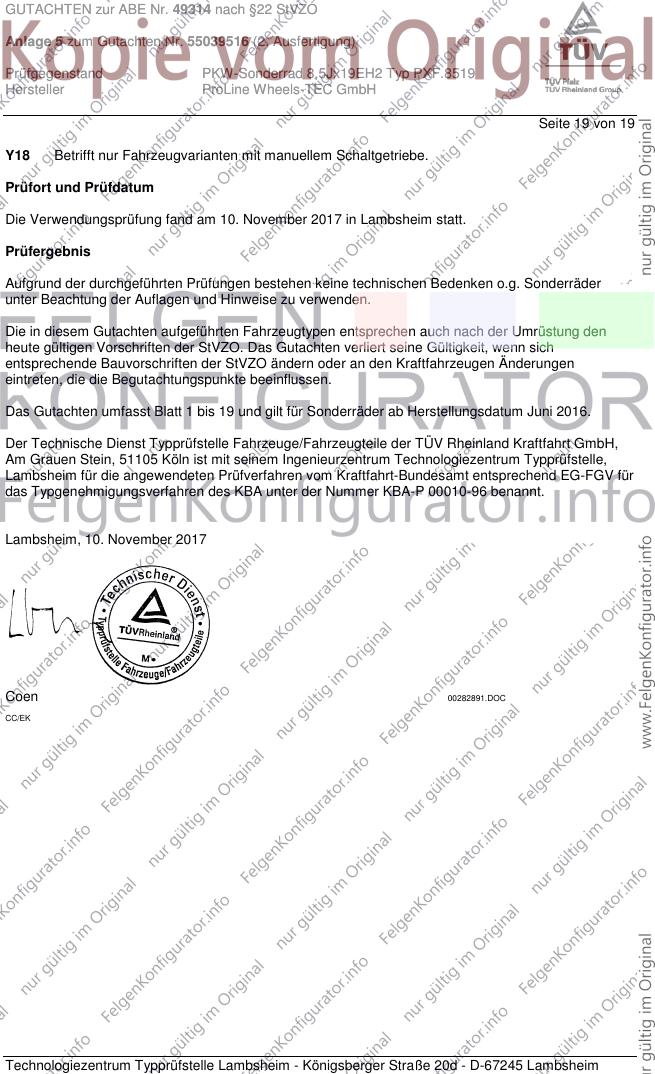

Seite 19 von 19
Y18 Betrifft nur Fahrzeugvarianten mit manuellem Schaltgetriebe.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 10. November 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 19 und gilt für Sonderräder ab Herstellungsdatum Juni 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 10. November 2017
Coen 00282891.DOC
CC/EK
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
