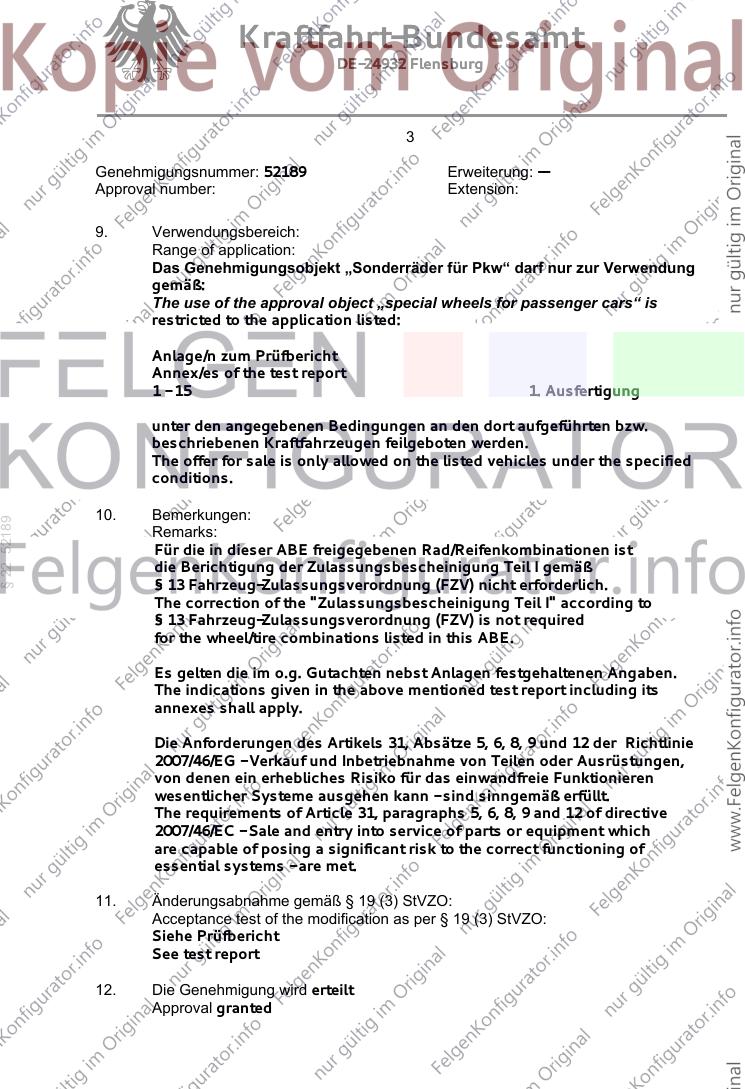

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 18 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 52189
special wheels for passenger cars 8 J x 18 H2
Genehmigungsnummer: 52189 Erweiterung: --
Approval number: Extension:
1. Genehmigungsinhaber:
Holder of the approval:
Reifen Gundlach GmbH
DE-56316 Raubach
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
OX17 8018
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 52189 Erweiterung: --
Approval number: Extension:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 52189
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
02.10.2018
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55049518 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 52189 Erweiterung: --
Approval number: Extension:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 15 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 52189
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erteilt
Approval granted
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 52189 Erweiterung: --
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Entfällt
Not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 23.10.2018
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 52189
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index

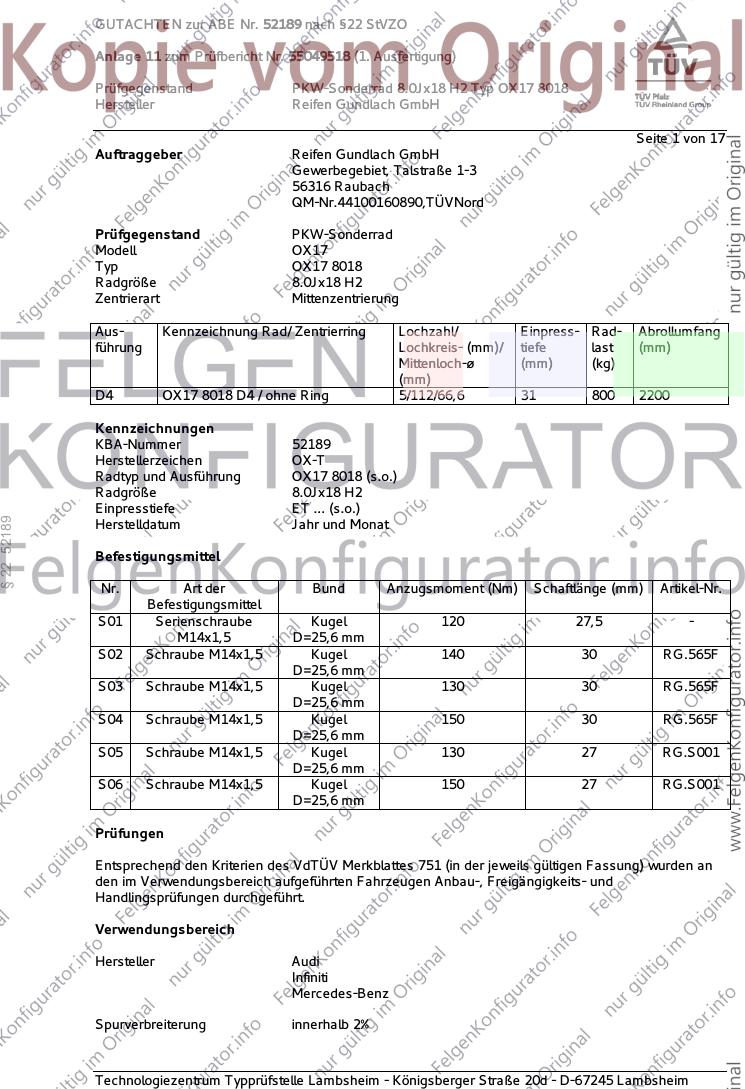

GUTACHTEN zur ABE Nr. 52189 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55049518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18 H2 Typ OX17 8018
Hersteller Reifen Gundlach GmbH
Seite 1 von 17
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr.44100160890,TÜVNord
Prüfgegenstand PKW-Sonderrad
Modell OX17
Typ OX17 8018
Radgröße 8.0Jx18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
D4 OX17 8018 D4 / ohne Ring 5/112/66,6 31 800 2200
Kennzeichnungen
KBA-Nummer 52189
Herstellerzeichen OX-T
Radtyp und Ausführung OX17 8018 (s.o.)
Radgröße 8.0Jx18 H2
Einpresstiefe ET ... (s.o.)
§ 22 52189
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Serienschraube Kugel 120 27,5 -
M14x1,5 D=25,6 mm
S02 Schraube M14x1,5 Kugel 140 30 RG.565F
D=25,6 mm
S03 Schraube M14x1,5 Kugel 130 30 RG.565F
D=25,6 mm
S04 Schraube M14x1,5 Kugel 150 30 RG.565F
D=25,6 mm
S05 Schraube M14x1,5 Kugel 130 27 RG.S001
D=25,6 mm
S06 Schraube M14x1,5 Kugel 150 27 RG.S001
D=25,6 mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52189 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55049518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18 H2 Typ OX17 8018
Hersteller Reifen Gundlach GmbH
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 215/45R18 R37 T89 T93 A12 A19 A99
B8, B81 88-140 215/45R18 M+S T89 T93 Car Lim V18
e1*2001/116* 88-195 225/45R18 R37 T91 T95 S01
0430*00-41; 88-195 235/40R18 A01 K1a K1b K2b K56 R37
e13*2007/46*1084*.. 88-200 225/45R18 M+S T91 T95
(FIN: WAUZZZ8K...) 88-200 235/40R18 A01 K1a K1b K2b K56 M+S
88-200 245/40R18 A01 K1c K2b K41 K44 K45 K46 K56
Audi A4 90-140 215/45R18 A91 R37 T89 T93 A19 A57 A99
B8, B81 90-200 225/45R18 A12 Car Lim V00
e1*2001/116* 90-200 235/40R18 A01 A12 K2h K4i K9v V18 S01
0430*35-... 90-200 235/40R18 A01 A12 K2b K4i
e13*2007/46* 90-200 245/40R18 A01 A12 K1a K2b K4i K8b
1084*19-..
(FIN: WAUZZZF4...)
Audi A4 Allroad 100-200 225/45R18 A11 T91 T95 A19 A56 A99
B8, B81 100-200 225/50R18 A91 Car KMV S01
e1*2001/116* 100-200 235/45R18 A33
0430*40-.. 100-200 245/45R18 A91
§ 22 52189
e13*2007/46* 100-200 255/45R18 A12
1084*25-..
(FIN: WAUZZZF4...)
Audi A5 100-195 225/45R18 R37 T91 T95 A13 A19 A99
B8, B81 100-195 235/40R18 R37 T91 T95 Cbo Cpe Flh
e1*2001/116* 100-195 245/40R18 V18 S01
0430*00-49; 100-200 245/40R18 M+S
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A5 100-210 225/45R18 A11 T91 T95 A19 A57 A99
B8, B81 100-210 235/40R18 A11 T91 T95 Cbo Cpe Flh
e1*2001/116* 100-210 245/40R18 A11 V00 V18 S01
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Audi A6 / A6 Avant 100-245 225/50R18 T95 T99 A12 A19 A57
4G, 4G1 100-245 235/50R18 A01 K1a K2b A99 Car Lim
e1*2007/46*0436*..; 100-245 245/45R18 T00 T96 NA1 S01
e13*2007/46*1147*.. 100-245 255/45R18 A01 K1a K2b
- incl. Facelift 2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52189 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55049518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18 H2 Typ OX17 8018
Hersteller Reifen Gundlach GmbH
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 / A6 Avant 150-210 225/55R18 K2b A01 A12 A19
F2 150-210 235/50R18 K1a K2b A57 A99 Car
e1*2007/46*1801*..; 150-210 235/55R18 K1a K2b L06 Lim S01
150-210 245/50R18 K1c K2c K5c K8e
150-210 255/45R18 K1a K2b K5c
150-210 255/50R18 K1c K2c K5d K7c K8m
Audi A6 allroad 140-245 235/50R18 K5w K6x T01 T97 A01 A12 A19
4G, 4G1 140-245 235/55R18 K5w K6x A56 A99 B92
e1*2007/46*0436*..; 140-245 245/50R18 K1a K1b K2b K3a K5x K6y K8e Car KMV S01
e13*2007/46*1147*.. 140-245 255/50R18 K1c K2b K3a K5a K5x K6y K8m
- incl. Facelift 2014
Audi A7 Sportback 140-245 235/50R18 A33 A19 A57 A99
4G, 4G1 140-245 245/45R18 A13 S01
e1*2007/46*0436*..; 140-245 255/45R18 A33
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A8 150-320 235/55R18 A33 A19 A57 A99
4H 150-320 245/50R18 A12 NBF S01
e1*2007/46*0284*.. 150-320 255/50R18 A12
e1*2007/46*0398*..
§ 22 52189
Audi A8 210, 250 235/55R18 A91 A19 A56 A60
F8 210, 250 245/50R18 A91 A99 L06 S01
e1*2007/46*1751*.. 210, 250 255/50R18 A12
Audi Q5 100-200 235/60R18 A12 A19 A99
8R, 8R1, 8R2 100-200 255/55R18 A01 K1a K1b K2b S02
e1*2001/116*0473*..;
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/60R18 A12 A19 A99
8R, 8R1, 8R2 100-200 255/55R18 KMV S02
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 100-210 235/60R18 A01 K1a K2b A12 A19 A57
FY 100-210 235/60R18 K1v K2h A99 S02
e1*2007/46*1550*.., 100-210 255/50R18 A01 K1c K2b
e1*2007/46*1685*.. 100-210 255/55R18 A01 K1c K2b
Audi S4 245 225/45R18 M+S T91 T95 A12 A19 A99
B8, B81 245 235/40R18 A01 K1a K1b K2b K56 M+S T91 T93 Car Lim S01
e1*2001/116*0430*..; 245 245/40R18 A01 K1c K2b K41 K44 K45 K46 K56
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52189 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55049518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18 H2 Typ OX17 8018
Hersteller Reifen Gundlach GmbH
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S4 260 225/45R18 A12 M+S A19 A56 A99
B8, B81 260 235/40R18 A01 A12 K2h K4i K9v M+S Car Lim V00
e1*2001/116* 260 235/40R18 A01 A12 K2b K4i M+S V18 S01
0430*43-.. 260 245/40R18 A01 A12 K1a K2b K4i K8b
e13*2007/46*1084*25-
(FIN:WAUZZZF4...)
Audi S5 245, 260 245/40R18 A13 M+S T93 T97 A19 A56 A99
B8, B81 260 225/45R18 A13 M+S R37 Cbo Cpe Flh
e1*2001/116* 260 235/40R18 A13 M+S R37 S01
0430*00-49,
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi S5 260 245/40R18 A11 M+S A19 A56 A99
B8, B81 Cbo Cpe Flh
e1*2001/116* S01
0430*43-..,
§ 22 52189
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Infiniti QX30 AWD 125, 155 225/50R18 K2b K5x K6w K8e A01 A12 A19
H15 125, 155 235/50R18 K1b K2b K5x K6w K8m A56 A99 S03
e11*2007/46*2977*.. 125, 155 245/45R18 K2b K5x K6w K8e
125, 155 255/45R18 K1b K2b K5x K6w K8m
B-Klasse electric drive 65 (132) 215/45R18 K2b K3i K5w K6g K6x A01 A12 A19
245G 65 (132) 225/40R18 K2b K3i K5w K6g K6x T92 A58 A99 Flh
e1*2001/116*0470*.. 65 (132) 225/45R18 K2b K3i K5w K6g K6x KMV S03
(28kWh-Batterie) 65 (132) 235/40R18 K2b K3i K5w K6g K6x
C 63 AMG 336-373 225/40R18 K1b K2b K41 K42 M+S T88 T92 A01 A12 A19
204, 204K, -/AMG 336-373 235/40R18 K1c K2c K41 K42 K44 M+S A99 Car Cpe
e1*2001/116* K56 Lim S03
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-155 215/45R18 K1a K1b K2b R37 T89 T93 A01 A12 A19
204 85-190 225/45R18 K1c K2b T91 T95 A58 A99 Lim
e1*2001/116* 85-190 235/40R18 K1c K2b K4i K5d K6g K6j T91 T95 MHy V18 S03
0431*29-.. 85-190 245/40R18 K1c K2a K2b K4i K5d K6g K6r
- incl. Facelift 2018
(FIN: WDD205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52189 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55049518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18 H2 Typ OX17 8018
Hersteller Reifen Gundlach GmbH
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

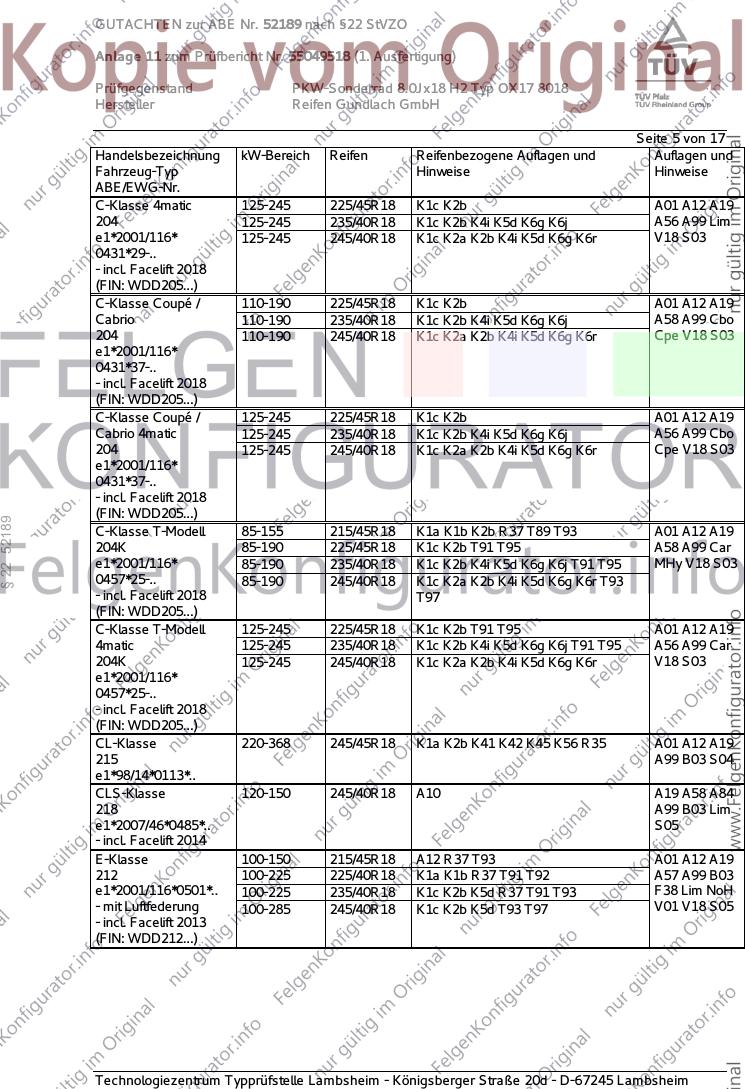

C-Klasse 4matic 125-245 225/45R18 K1c K2b A01 A12 A19
204 125-245 235/40R18 K1c K2b K4i K5d K6g K6j A56 A99 Lim
e1*2001/116* 125-245 245/40R18 K1c K2a K2b K4i K5d K6g K6r V18 S03
0431*29-..
- incl. Facelift 2018
(FIN: WDD205...)
C-Klasse Coupé / 110-190 225/45R18 K1c K2b A01 A12 A19
Cabrio 110-190 235/40R18 K1c K2b K4i K5d K6g K6j A58 A99 Cbo
204 110-190 245/40R18 K1c K2a K2b K4i K5d K6g K6r Cpe V18 S03
e1*2001/116*
0431*37-..
- incl. Facelift 2018
(FIN: WDD205...)
C-Klasse Coupé / 125-245 225/45R18 K1c K2b A01 A12 A19
Cabrio 4matic 125-245 235/40R18 K1c K2b K4i K5d K6g K6j A56 A99 Cbo
204 125-245 245/40R18 K1c K2a K2b K4i K5d K6g K6r Cpe V18 S03
e1*2001/116*
0431*37-..
- incl. Facelift 2018
(FIN: WDD205...)
§ 22 52189
C-Klasse T-Modell 85-155 215/45R18 K1a K1b K2b R37 T89 T93 A01 A12 A19
204K 85-190 225/45R18 K1c K2b T91 T95 A58 A99 Car
e1*2001/116* 85-190 235/40R18 K1c K2b K4i K5d K6g K6j T91 T95 MHy V18 S03
0457*25-.. 85-190 245/40R18 K1c K2a K2b K4i K5d K6g K6r T93
- incl. Facelift 2018 T97
(FIN: WDD205...)
C-Klasse T-Modell 125-245 225/45R18 K1c K2b T91 T95 A01 A12 A19
4matic 125-245 235/40R18 K1c K2b K4i K5d K6g K6j T91 T95 A56 A99 Car
204K 125-245 245/40R18 K1c K2a K2b K4i K5d K6g K6r V18 S03
e1*2001/116*
0457*25-..
- incl. Facelift 2018
(FIN: WDD205...)
CL-Klasse 220-368 245/45R18 K1a K2b K41 K42 K45 K56 R35 A01 A12 A19
215 A99 B03 S04
e1*98/14*0113*..
CLS-Klasse 120-150 245/40R18 A10 A19 A58 A84
218 A99 B03 Lim
e1*2007/46*0485*.. S05
- incl. Facelift 2014
E-Klasse 100-150 215/45R18 A12 R37 T93 A01 A12 A19
212 100-225 225/40R18 K1a K1b R37 T91 T92 A57 A99 B03
e1*2001/116*0501*.. 100-225 235/40R18 K1c K2b K5d R37 T91 T93 F38 Lim NoH
- mit Luftfederung 100-285 245/40R18 K1c K2b K5d T93 T97 V01 V18 S05
- incl. Facelift 2013
(FIN: WDD212...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52189 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55049518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18 H2 Typ OX17 8018
Hersteller Reifen Gundlach GmbH
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

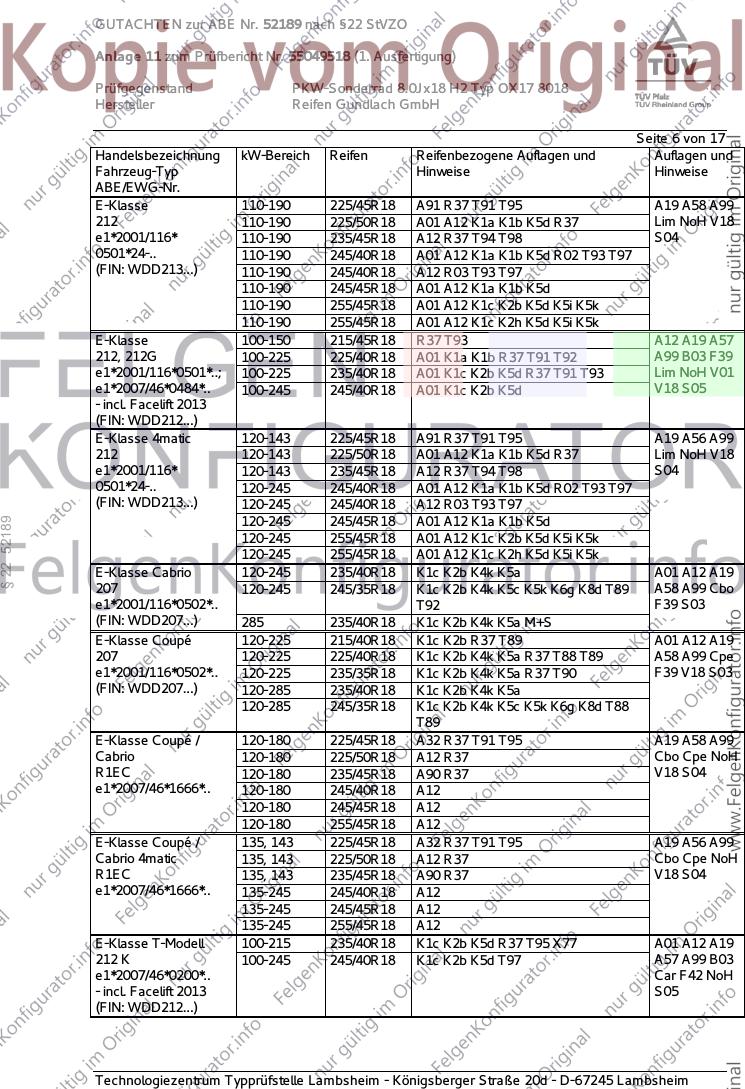

E-Klasse 110-190 225/45R18 A91 R37 T91 T95 A19 A58 A99
212 110-190 225/50R18 A01 A12 K1a K1b K5d R37 Lim NoH V18
e1*2001/116* 110-190 235/45R18 A12 R37 T94 T98 S04
0501*24-.. 110-190 245/40R18 A01 A12 K1a K1b K5d R02 T93 T97
(FIN: WDD213...) 110-190 245/40R18 A12 R03 T93 T97
110-190 245/45R18 A01 A12 K1a K1b K5d
110-190 255/45R18 A01 A12 K1c K2b K5d K5i K5k
110-190 255/45R18 A01 A12 K1c K2h K5d K5i K5k
E-Klasse 100-150 215/45R18 R37 T93 A12 A19 A57
212, 212G 100-225 225/40R18 A01 K1a K1b R37 T91 T92 A99 B03 F39
e1*2001/116*0501*..; 100-225 235/40R18 A01 K1c K2b K5d R37 T91 T93 Lim NoH V01
e1*2007/46*0484*.. 100-245 245/40R18 A01 K1c K2b K5d V18 S05
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 120-143 225/45R18 A91 R37 T91 T95 A19 A56 A99
212 120-143 225/50R18 A01 A12 K1a K1b K5d R37 Lim NoH V18
e1*2001/116* 120-143 235/45R18 A12 R37 T94 T98 S04
0501*24-.. 120-245 245/40R18 A01 A12 K1a K1b K5d R02 T93 T97
(FIN: WDD213...) 120-245 245/40R18 A12 R03 T93 T97
§ 22 52189
120-245 245/45R18 A01 A12 K1a K1b K5d
120-245 255/45R18 A01 A12 K1c K2b K5d K5i K5k
120-245 255/45R18 A01 A12 K1c K2h K5d K5i K5k
E-Klasse Cabrio 120-245 235/40R18 K1c K2b K4k K5a A01 A12 A19
207 120-245 245/35R18 K1c K2b K4k K5c K5k K6g K8d T89 A58 A99 Cbo
e1*2001/116*0502*.. T92 F39 S03
(FIN: WDD207...) 285 235/40R18 K1c K2b K4k K5a M+S
E-Klasse Coupé 120-225 215/40R18 K1c K2b R37 T89 A01 A12 A19
207 120-225 225/40R18 K1c K2b K4k K5a R37 T88 T89 A58 A99 Cpe
e1*2001/116*0502*.. 120-225 235/35R18 K1c K2b K4k K5a R37 T90 F39 V18 S03
(FIN: WDD207...) 120-285 235/40R18 K1c K2b K4k K5a
120-285 245/35R18 K1c K2b K4k K5c K5k K6g K8d T88
T89
E-Klasse Coupé / 120-180 225/45R18 A32 R37 T91 T95 A19 A58 A99
Cabrio 120-180 225/50R18 A12 R37 Cbo Cpe NoH
R1EC 120-180 235/45R18 A90 R37 V18 S04
e1*2007/46*1666*.. 120-180 245/40R18 A12
120-180 245/45R18 A12
120-180 255/45R18 A12
E-Klasse Coupé / 135, 143 225/45R18 A32 R37 T91 T95 A19 A56 A99
Cabrio 4matic 135, 143 225/50R18 A12 R37 Cbo Cpe NoH
R1EC 135, 143 235/45R18 A90 R37 V18 S04
e1*2007/46*1666*.. 135-245 245/40R18 A12
135-245 245/45R18 A12
135-245 255/45R18 A12
E-Klasse T-Modell 100-215 235/40R18 K1c K2b K5d R37 T95 X77 A01 A12 A19
212 K 100-245 245/40R18 K1c K2b K5d T97 A57 A99 B03
e1*2007/46*0200*.. Car F42 NoH
- incl. Facelift 2013 S05
(FIN: WDD212...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52189 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55049518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18 H2 Typ OX17 8018
Hersteller Reifen Gundlach GmbH

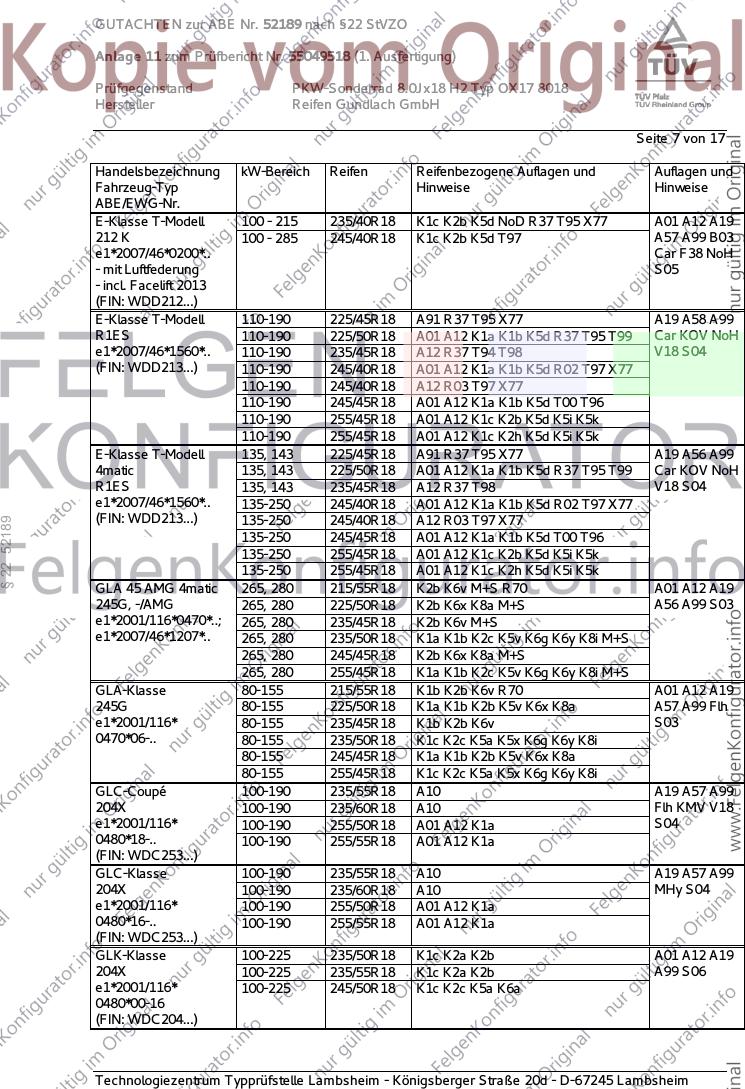

Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 100 - 215 235/40R18 K1c K2b K5d NoD R37 T95 X77 A01 A12 A19
212 K 100 - 285 245/40R18 K1c K2b K5d T97 A57 A99 B03
e1*2007/46*0200*.. Car F38 NoH
- mit Luftfederung S05
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse T-Modell 110-190 225/45R18 A91 R37 T95 X77 A19 A58 A99
R1ES 110-190 225/50R18 A01 A12 K1a K1b K5d R37 T95 T99 Car KOV NoH
e1*2007/46*1560*.. 110-190 235/45R18 A12 R37 T94 T98 V18 S04
(FIN: WDD213...) 110-190 245/40R18 A01 A12 K1a K1b K5d R02 T97 X77
110-190 245/40R18 A12 R03 T97 X77
110-190 245/45R18 A01 A12 K1a K1b K5d T00 T96
110-190 255/45R18 A01 A12 K1c K2b K5d K5i K5k
110-190 255/45R18 A01 A12 K1c K2h K5d K5i K5k
E-Klasse T-Modell 135, 143 225/45R18 A91 R37 T95 X77 A19 A56 A99
4matic 135, 143 225/50R18 A01 A12 K1a K1b K5d R37 T95 T99 Car KOV NoH
R1ES 135, 143 235/45R18 A12 R37 T98 V18 S04
e1*2007/46*1560*.. 135-250 245/40R18 A01 A12 K1a K1b K5d R02 T97 X77
(FIN: WDD213...) 135-250 245/40R18 A12 R03 T97 X77
§ 22 52189
135-250 245/45R18 A01 A12 K1a K1b K5d T00 T96
135-250 255/45R18 A01 A12 K1c K2b K5d K5i K5k
135-250 255/45R18 A01 A12 K1c K2h K5d K5i K5k
GLA 45 AMG 4matic 265, 280 215/55R18 K2b K6v M+S R70 A01 A12 A19
245G, -/AMG 265, 280 225/50R18 K2b K6x K8a M+S A56 A99 S03
e1*2001/116*0470*..; 265, 280 235/45R18 K2b K6v M+S
e1*2007/46*1207*.. 265, 280 235/50R18 K1a K1b K2c K5v K6g K6y K8i M+S
265, 280 245/45R18 K2b K6x K8a M+S
265, 280 255/45R18 K1a K1b K2c K5v K6g K6y K8i M+S
GLA-Klasse 80-155 215/55R18 K1b K2b K6v R70 A01 A12 A19
245G 80-155 225/50R18 K1a K1b K2b K5v K6x K8a A57 A99 Flh
e1*2001/116* 80-155 235/45R18 K1b K2b K6v S03
0470*06-.. 80-155 235/50R18 K1c K2c K5a K5x K6g K6y K8i
80-155 245/45R18 K1a K1b K2b K5v K6x K8a
80-155 255/45R18 K1c K2c K5a K5x K6g K6y K8i
GLC-Coupé 100-190 235/55R18 A10 A19 A57 A99
204X 100-190 235/60R18 A10 Flh KMV V18
e1*2001/116* 100-190 255/50R18 A01 A12 K1a S04
0480*18-.. 100-190 255/55R18 A01 A12 K1a
(FIN: WDC253...)
GLC-Klasse 100-190 235/55R18 A10 A19 A57 A99
204X 100-190 235/60R18 A10 MHy S04
e1*2001/116* 100-190 255/50R18 A01 A12 K1a
0480*16-.. 100-190 255/55R18 A01 A12 K1a
(FIN: WDC253...)
GLK-Klasse 100-225 235/50R18 K1c K2a K2b A01 A12 A19
204X 100-225 235/55R18 K1c K2a K2b A99 S06
e1*2001/116* 100-225 245/50R18 K1c K2c K5a K6a
0480*00-16
(FIN: WDC204...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52189 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55049518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18 H2 Typ OX17 8018
Hersteller Reifen Gundlach GmbH

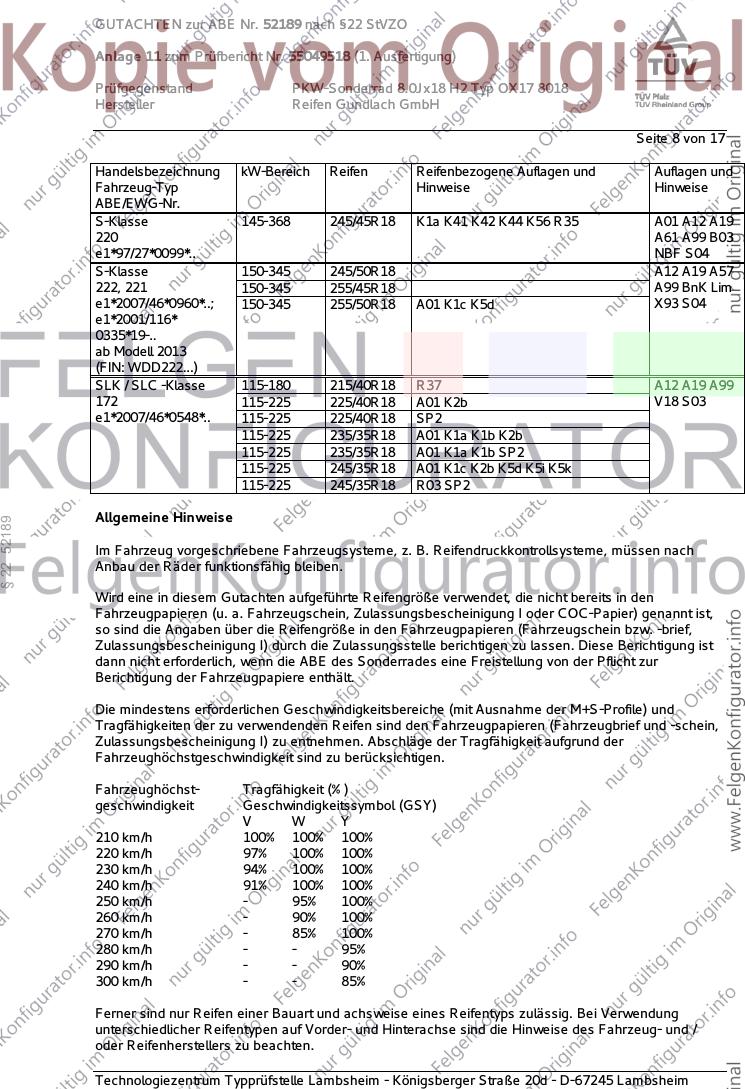

Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 145-368 245/45R18 K1a K41 K42 K44 K56 R35 A01 A12 A19
220 A61 A99 B03
e1*97/27*0099*.. NBF S04
S-Klasse 150-345 245/50R18 A12 A19 A57
222, 221 150-345 255/45R18 A99 BnK Lim
e1*2007/46*0960*..; 150-345 255/50R18 A01 K1c K5d X93 S04
e1*2001/116*
0335*19-..
ab Modell 2013
(FIN: WDD222...)
SLK / SLC -Klasse 115-180 215/40R18 R37 A12 A19 A99
172 115-225 225/40R18 A01 K2b V18 S03
e1*2007/46*0548*.. 115-225 225/40R18 SP2
115-225 235/35R18 A01 K1a K1b K2b
115-225 235/35R18 A01 K1a K1b SP2
115-225 245/35R18 A01 K1c K2b K5d K5i K5k
115-225 245/35R18 R03 SP2
Allgemeine Hinweise
§ 22 52189
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52189 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55049518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18 H2 Typ OX17 8018
Hersteller Reifen Gundlach GmbH

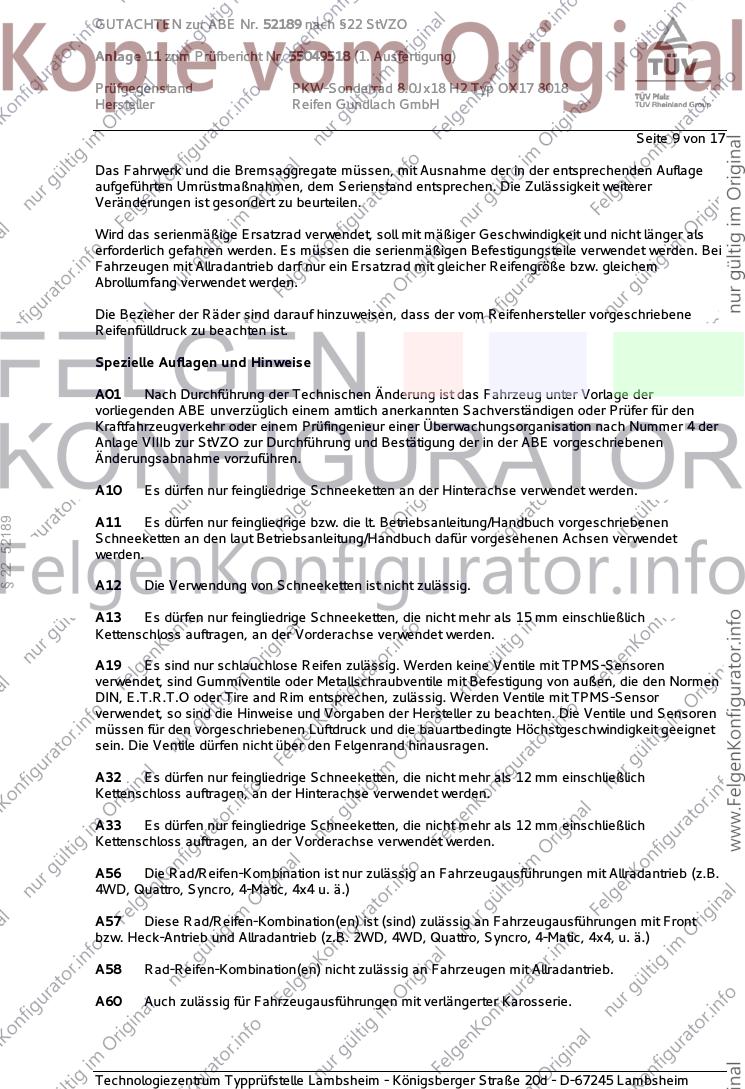

Seite 9 von 17
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
§ 22 52189
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52189 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55049518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18 H2 Typ OX17 8018
Hersteller Reifen Gundlach GmbH

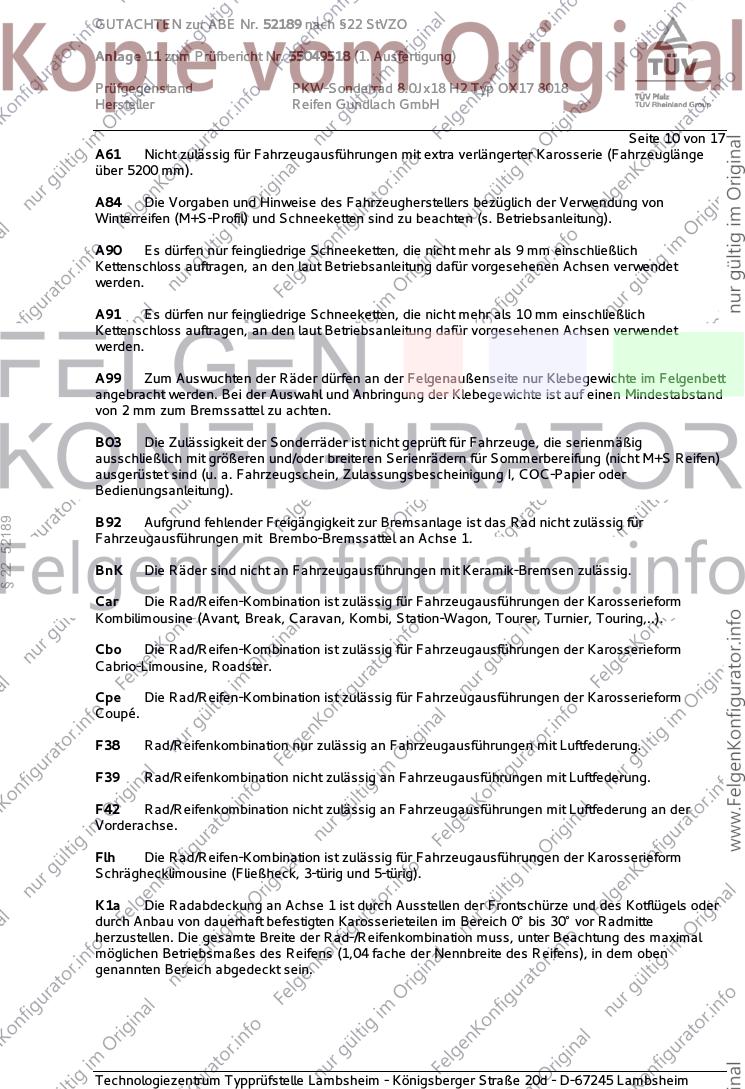

Seite 10 von 17
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
§ 22 52189
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52189 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55049518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18 H2 Typ OX17 8018
Hersteller Reifen Gundlach GmbH

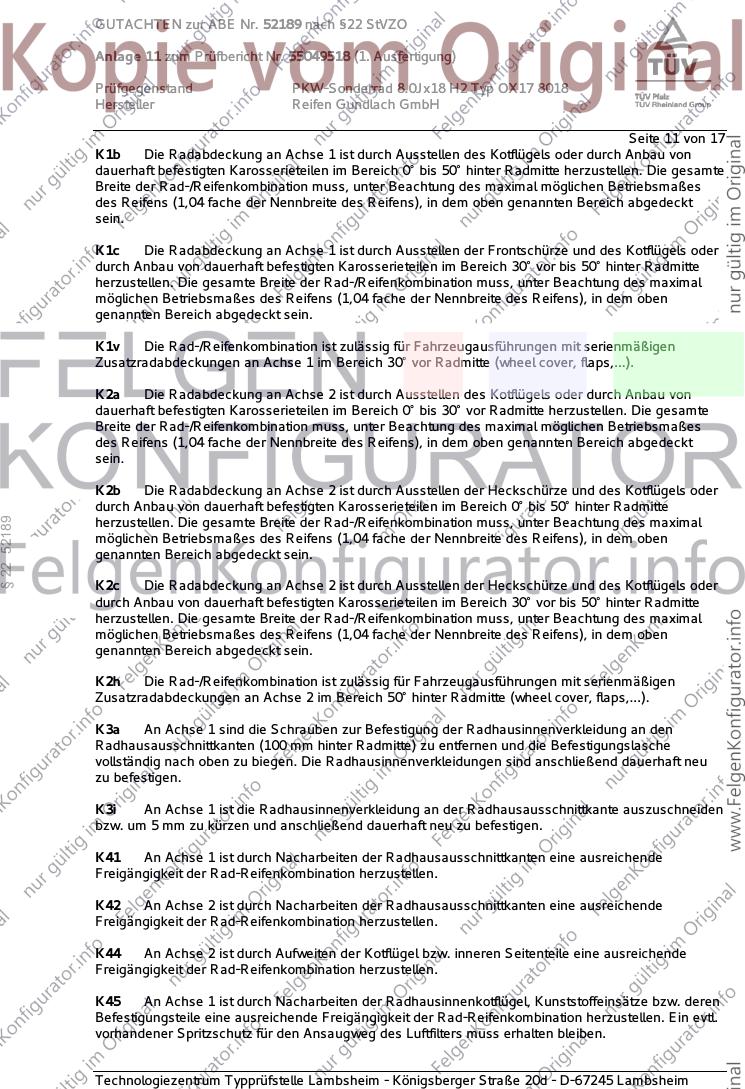

Seite 11 von 17
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
§ 22 52189
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52189 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55049518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18 H2 Typ OX17 8018
Hersteller Reifen Gundlach GmbH

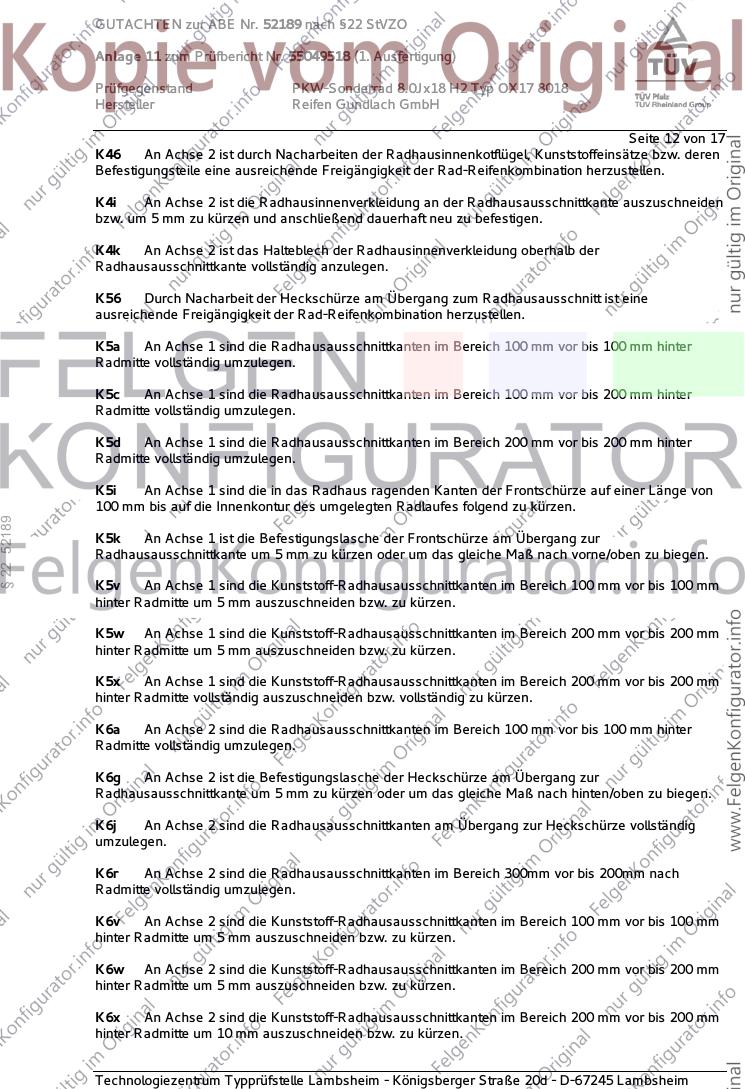

Seite 12 von 17
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
§ 22 52189
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52189 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55049518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18 H2 Typ OX17 8018
Hersteller Reifen Gundlach GmbH

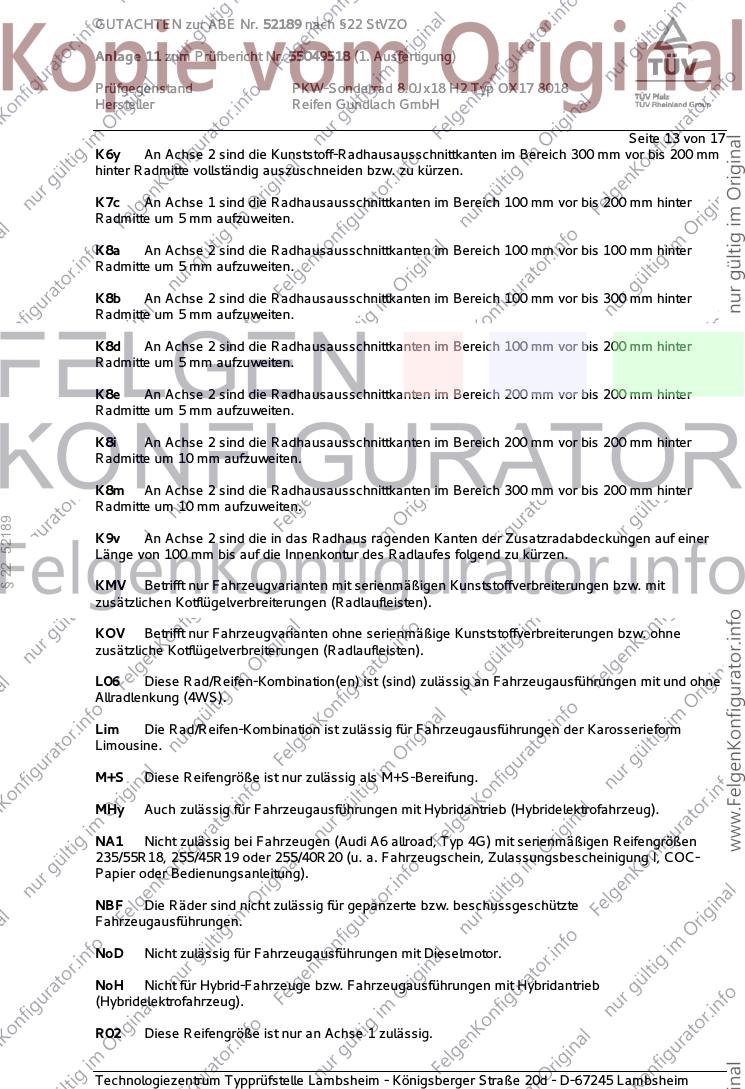

Seite 13 von 17
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
§ 22 52189
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52189 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55049518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18 H2 Typ OX17 8018
Hersteller Reifen Gundlach GmbH
Seite 14 von 17
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
§ 22 52189
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52189 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55049518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18 H2 Typ OX17 8018
Hersteller Reifen Gundlach GmbH
Seite 15 von 17
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
§ 22 52189
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52189 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55049518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18 H2 Typ OX17 8018
Hersteller Reifen Gundlach GmbH
Seite 16 von 17
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
§ 22 52189
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 2. Oktober 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52189 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55049518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18 H2 Typ OX17 8018
Hersteller Reifen Gundlach GmbH
Seite 17 von 17
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Januar 2018.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. Oktober 2018
Laux 00304284.DOC
§ 22 52189
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
