GUTACHTEN zur ABE Nr. 51244 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55021417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ Z1 80018
Hersteller RVS Reifenvertrieb GmbH & Co. KG

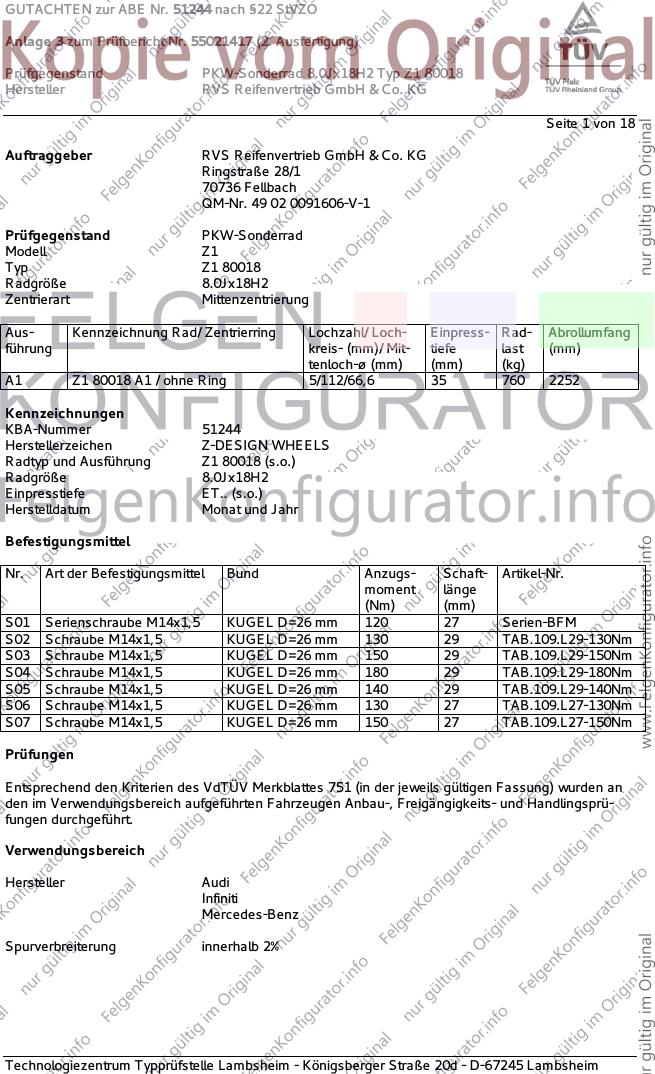

Seite 1 von 18
Auftraggeber RVS Reifenvertrieb GmbH & Co. KG
Ringstraße 28/1
70736 Fellbach
QM-Nr. 49 02 0091606-V-1
Prüfgegenstand PKW-Sonderrad
Modell Z1
Typ Z1 80018
Radgröße 8.0Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
A1 Z1 80018 A1 / ohne Ring 5/112/66,6 35 760 2252
Kennzeichnungen
KBA-Nummer 51244
Herstellerzeichen Z-DESIGN WHEELS
Radtyp und Ausführung Z1 80018 (s.o.)
Radgröße 8.0Jx18H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugs- Schaft- Artikel-Nr.
moment länge
(Nm) (mm)
S01 Serienschraube M14x1,5 KUGEL D=26 mm 120 27 Serien-BFM
S02 Schraube M14x1,5 KUGEL D=26 mm 130 29 TAB.109.L29-130Nm
S03 Schraube M14x1,5 KUGEL D=26 mm 150 29 TAB.109.L29-150Nm
S04 Schraube M14x1,5 KUGEL D=26 mm 180 29 TAB.109.L29-180Nm
S05 Schraube M14x1,5 KUGEL D=26 mm 140 29 TAB.109.L29-140Nm
S06 Schraube M14x1,5 KUGEL D=26 mm 130 27 TAB.109.L27-130Nm
S07 Schraube M14x1,5 KUGEL D=26 mm 150 27 TAB.109.L27-150Nm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

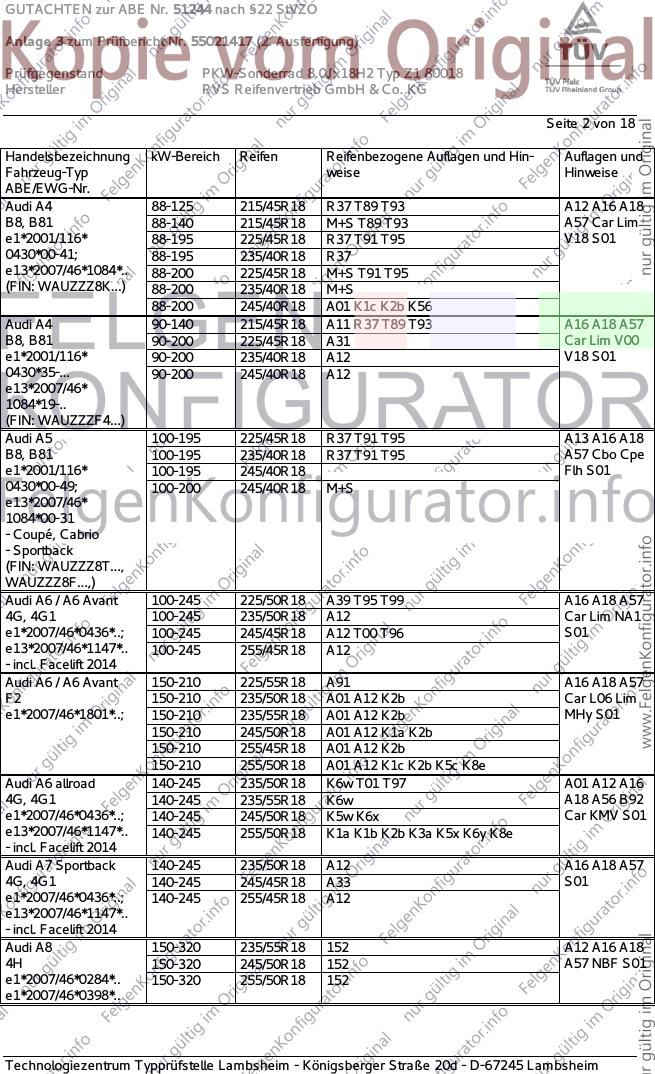

GUTACHTEN zur ABE Nr. 51244 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55021417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ Z1 80018
Hersteller RVS Reifenvertrieb GmbH & Co. KG
Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 215/45R18 R37 T89 T93 A12 A16 A18
B8, B81 88-140 215/45R18 M+S T89 T93 A57 Car Lim
e1*2001/116* 88-195 225/45R18 R37 T91 T95 V18 S01
0430*00-41; 88-195 235/40R18 R37
e13*2007/46*1084*.. 88-200 225/45R18 M+S T91 T95
(FIN: WAUZZZ8K...) 88-200 235/40R18 M+S
88-200 245/40R18 A01 K1c K2b K56
Audi A4 90-140 215/45R18 A11 R37 T89 T93 A16 A18 A57
B8, B81 90-200 225/45R18 A31 Car Lim V00
e1*2001/116* 90-200 235/40R18 A12 V18 S01
0430*35-... 90-200 245/40R18 A12
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
Audi A5 100-195 225/45R18 R37 T91 T95 A13 A16 A18
B8, B81 100-195 235/40R18 R37 T91 T95 A57 Cbo Cpe
e1*2001/116* 100-195 245/40R18 Flh S01
0430*00-49; 100-200 245/40R18 M+S
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A6 / A6 Avant 100-245 225/50R18 A39 T95 T99 A16 A18 A57
4G, 4G1 100-245 235/50R18 A12 Car Lim NA1
e1*2007/46*0436*..; 100-245 245/45R18 A12 T00 T96 S01
e13*2007/46*1147*.. 100-245 255/45R18 A12
- incl. Facelift 2014
Audi A6 / A6 Avant 150-210 225/55R18 A91 A16 A18 A57
F2 150-210 235/50R18 A01 A12 K2b Car L06 Lim
e1*2007/46*1801*..; 150-210 235/55R18 A01 A12 K2b MHy S01
150-210 245/50R18 A01 A12 K1a K2b
150-210 255/45R18 A01 A12 K2b
150-210 255/50R18 A01 A12 K1c K2b K5c K8e
Audi A6 allroad 140-245 235/50R18 K6w T01 T97 A01 A12 A16
4G, 4G1 140-245 235/55R18 K6w A18 A56 B92
e1*2007/46*0436*..; 140-245 245/50R18 K5w K6x Car KMV S01
e13*2007/46*1147*.. 140-245 255/50R18 K1a K1b K2b K3a K5x K6y K8e
- incl. Facelift 2014
Audi A7 Sportback 140-245 235/50R18 A12 A16 A18 A57
4G, 4G1 140-245 245/45R18 A33 S01
e1*2007/46*0436*..; 140-245 255/45R18 A12
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A8 150-320 235/55R18 152 A12 A16 A18
4H 150-320 245/50R18 152 A57 NBF S01
e1*2007/46*0284*.. 150-320 255/50R18 152
e1*2007/46*0398*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51244 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55021417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ Z1 80018
Hersteller RVS Reifenvertrieb GmbH & Co. KG

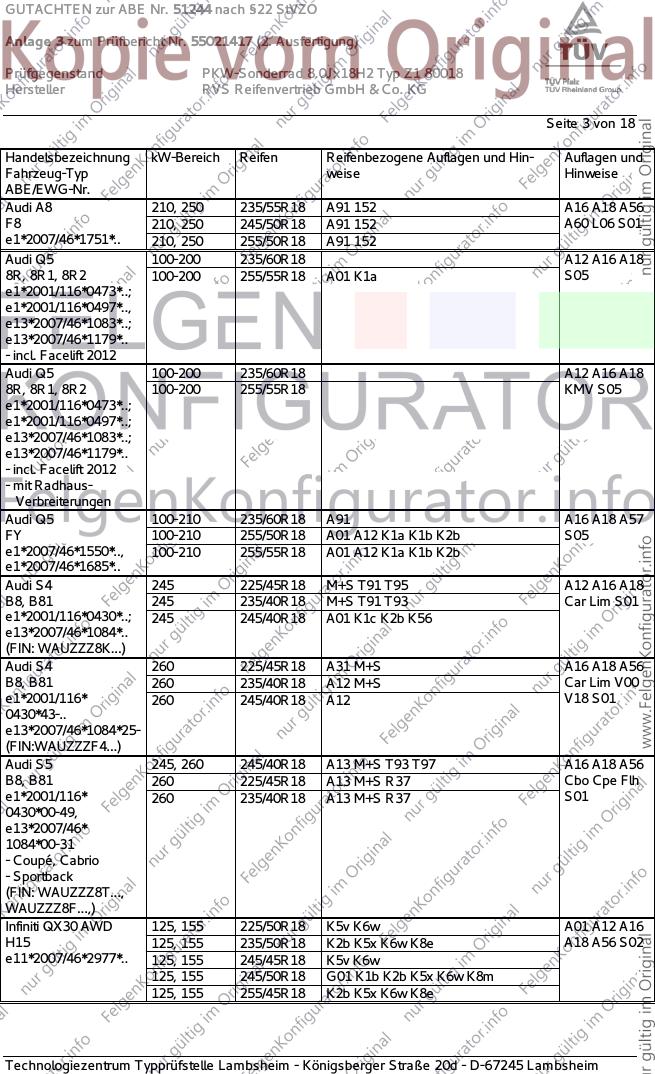

Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A8 210, 250 235/55R18 A91 152 A16 A18 A56
F8 210, 250 245/50R18 A91 152 A60 L06 S01
e1*2007/46*1751*.. 210, 250 255/50R18 A91 152
Audi Q5 100-200 235/60R18 A12 A16 A18
8R, 8R1, 8R2 100-200 255/55R18 A01 K1a S05
e1*2001/116*0473*..;
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/60R18 A12 A16 A18
8R, 8R1, 8R2 100-200 255/55R18 KMV S05
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 100-210 235/60R18 A91 A16 A18 A57
FY 100-210 255/50R18 A01 A12 K1a K1b K2b S05
e1*2007/46*1550*.., 100-210 255/55R18 A01 A12 K1a K1b K2b
e1*2007/46*1685*..
Audi S4 245 225/45R18 M+S T91 T95 A12 A16 A18
B8, B81 245 235/40R18 M+S T91 T93 Car Lim S01
e1*2001/116*0430*..; 245 245/40R18 A01 K1c K2b K56
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi S4 260 225/45R18 A31 M+S A16 A18 A56
B8, B81 260 235/40R18 A12 M+S Car Lim V00
e1*2001/116* 260 245/40R18 A12 V18 S01
0430*43-..
e13*2007/46*1084*25-
(FIN:WAUZZZF4...)
Audi S5 245, 260 245/40R18 A13 M+S T93 T97 A16 A18 A56
B8, B81 260 225/45R18 A13 M+S R37 Cbo Cpe Flh
e1*2001/116* 260 235/40R18 A13 M+S R37 S01
0430*00-49,
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Infiniti QX30 AWD 125, 155 225/50R18 K5v K6w A01 A12 A16
H15 125, 155 235/50R18 K2b K5x K6w K8e A18 A56 S02
e11*2007/46*2977*.. 125, 155 245/45R18 K5v K6w
125, 155 245/50R18 G01 K1b K2b K5x K6w K8m
125, 155 255/45R18 K2b K5x K6w K8e
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51244 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55021417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ Z1 80018
Hersteller RVS Reifenvertrieb GmbH & Co. KG

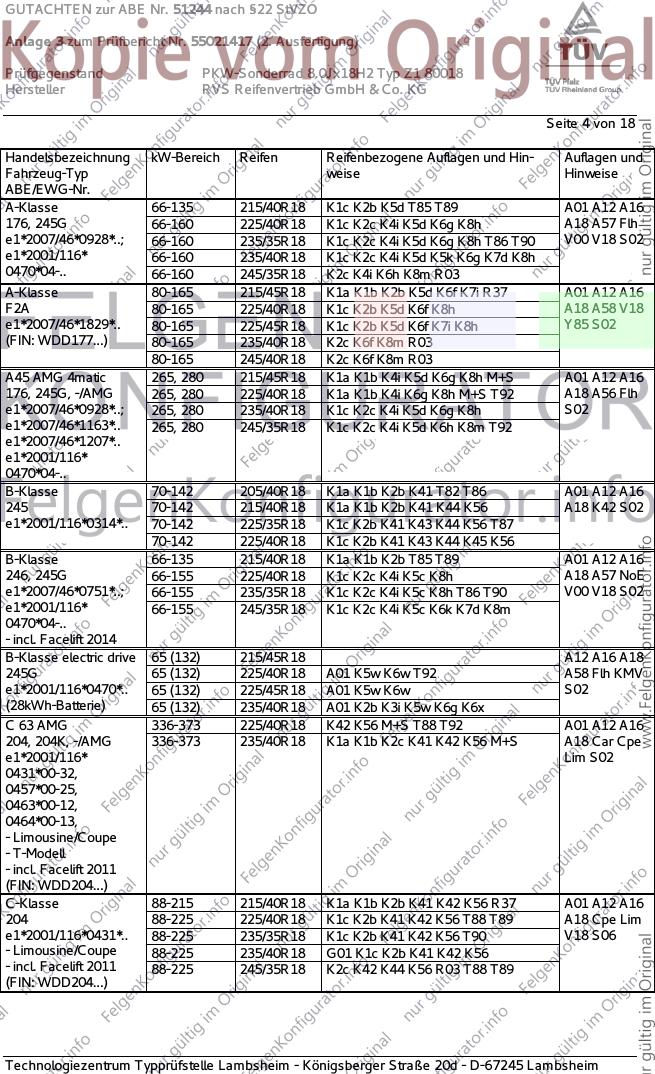

Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
A-Klasse 66-135 215/40R18 K1c K2b K5d T85 T89 A01 A12 A16
176, 245G 66-160 225/40R18 K1c K2c K4i K5d K6g K8h A18 A57 Flh
e1*2007/46*0928*..; 66-160 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 V00 V18 S02
e1*2001/116* 66-160 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h
0470*04-.. 66-160 245/35R18 K2c K4i K6h K8m R03
A-Klasse 80-165 215/45R18 K1a K1b K2b K5d K6f K7i R37 A01 A12 A16
F2A 80-165 225/40R18 K1c K2b K5d K6f K8h A18 A58 V18
e1*2007/46*1829*.. 80-165 225/45R18 K1c K2b K5d K6f K7i K8h Y85 S02
(FIN: WDD177...) 80-165 235/40R18 K2c K6f K8m R03
80-165 245/40R18 K2c K6f K8m R03
A45 AMG 4matic 265, 280 215/45R18 K1a K1b K4i K5d K6g K8h M+S A01 A12 A16
176, 245G, -/AMG 265, 280 225/40R18 K1a K1b K4i K6g K8h M+S T92 A18 A56 Flh
e1*2007/46*0928*..; 265, 280 235/40R18 K1c K2c K4i K5d K6g K8h S02
e1*2007/46*1163*.. 265, 280 245/35R18 K1c K2c K4i K5d K6h K8m T92
e1*2007/46*1207*..
e1*2001/116*
0470*04-..
B-Klasse 70-142 205/40R18 K1a K1b K2b K41 T82 T86 A01 A12 A16
245 70-142 215/40R18 K1a K1b K2b K41 K44 K56 A18 K42 S02
e1*2001/116*0314*.. 70-142 225/35R18 K1c K2b K41 K43 K44 K56 T87
70-142 225/40R18 K1c K2b K41 K43 K44 K45 K56
B-Klasse 66-135 215/40R18 K1a K1b K2b T85 T89 A01 A12 A16
246, 245G 66-155 225/40R18 K1c K2c K4i K5c K8h A18 A57 NoE
e1*2007/46*0751*..; 66-155 235/35R18 K1c K2c K4i K5c K8h T86 T90 V00 V18 S02
e1*2001/116* 66-155 245/35R18 K1c K2c K4i K5c K6k K7d K8m
0470*04-..
- incl. Facelift 2014
B-Klasse electric drive 65 (132) 215/45R18 A12 A16 A18
245G 65 (132) 225/40R18 A01 K5w K6w T92 A58 Flh KMV
e1*2001/116*0470*.. 65 (132) 225/45R18 A01 K5w K6w S02
(28kWh-Batterie) 65 (132) 235/40R18 A01 K2b K3i K5w K6g K6x
C 63 AMG 336-373 225/40R18 K42 K56 M+S T88 T92 A01 A12 A16
204, 204K, -/AMG 336-373 235/40R18 K1a K1b K2c K41 K42 K56 M+S A18 Car Cpe
e1*2001/116* Lim S02
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 88-215 215/40R18 K1a K1b K2b K41 K42 K56 R37 A01 A12 A16
204 88-225 225/40R18 K1c K2b K41 K42 K56 T88 T89 A18 Cpe Lim
e1*2001/116*0431*.. 88-225 235/35R18 K1c K2b K41 K42 K56 T90 V18 S06
- Limousine/Coupe 88-225 235/40R18 G01 K1c K2b K41 K42 K56
- incl. Facelift 2011 88-225 245/35R18 K2c K42 K44 K56 R03 T88 T89
(FIN: WDD204...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

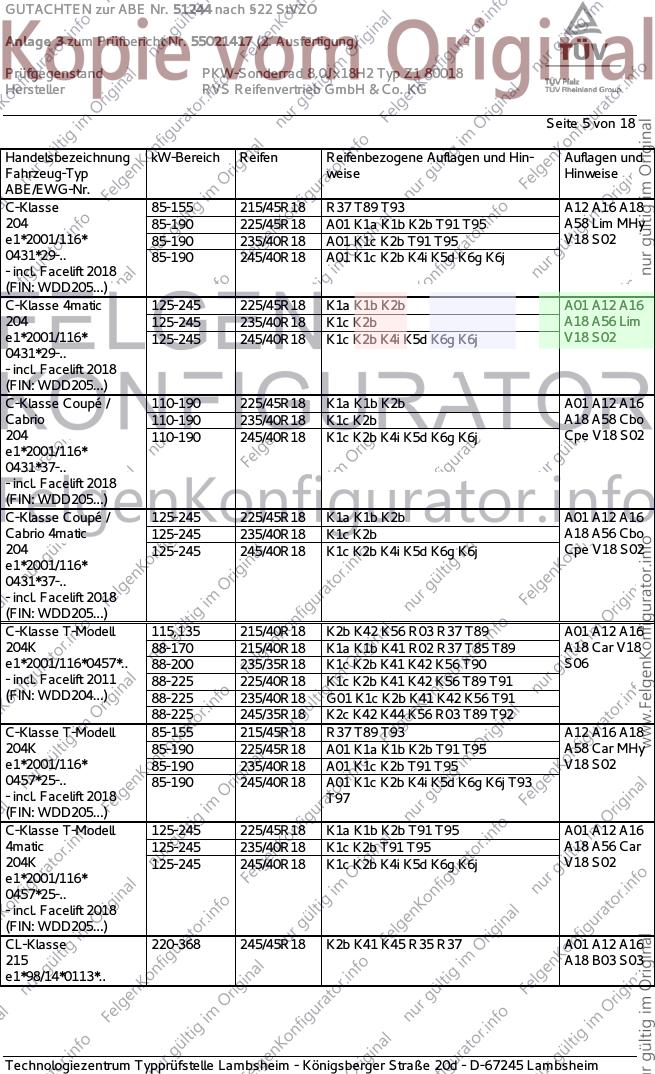

GUTACHTEN zur ABE Nr. 51244 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55021417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ Z1 80018
Hersteller RVS Reifenvertrieb GmbH & Co. KG
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
C-Klasse 85-155 215/45R18 R37 T89 T93 A12 A16 A18
204 85-190 225/45R18 A01 K1a K1b K2b T91 T95 A58 Lim MHy
e1*2001/116* 85-190 235/40R18 A01 K1c K2b T91 T95 V18 S02
0431*29-.. 85-190 245/40R18 A01 K1c K2b K4i K5d K6g K6j
- incl. Facelift 2018
(FIN: WDD205...)
C-Klasse 4matic 125-245 225/45R18 K1a K1b K2b A01 A12 A16
204 125-245 235/40R18 K1c K2b A18 A56 Lim
e1*2001/116* 125-245 245/40R18 K1c K2b K4i K5d K6g K6j V18 S02
0431*29-..
- incl. Facelift 2018
(FIN: WDD205...)
C-Klasse Coupé / 110-190 225/45R18 K1a K1b K2b A01 A12 A16
Cabrio 110-190 235/40R18 K1c K2b A18 A58 Cbo
204 110-190 245/40R18 K1c K2b K4i K5d K6g K6j Cpe V18 S02
e1*2001/116*
0431*37-..
- incl. Facelift 2018
(FIN: WDD205...)
C-Klasse Coupé / 125-245 225/45R18 K1a K1b K2b A01 A12 A16
Cabrio 4matic 125-245 235/40R18 K1c K2b A18 A56 Cbo
204 125-245 245/40R18 K1c K2b K4i K5d K6g K6j Cpe V18 S02
e1*2001/116*
0431*37-..
- incl. Facelift 2018
(FIN: WDD205...)
C-Klasse T-Modell 115,135 215/40R18 K2b K42 K56 R03 R37 T89 A01 A12 A16
204K 88-170 215/40R18 K1a K1b K41 R02 R37 T85 T89 A18 Car V18
e1*2001/116*0457*.. 88-200 235/35R18 K1c K2b K41 K42 K56 T90 S06
- incl. Facelift 2011 88-225 225/40R18 K1c K2b K41 K42 K56 T89 T91
(FIN: WDD204...) 88-225 235/40R18 G01 K1c K2b K41 K42 K56 T91
88-225 245/35R18 K2c K42 K44 K56 R03 T89 T92
C-Klasse T-Modell 85-155 215/45R18 R37 T89 T93 A12 A16 A18
204K 85-190 225/45R18 A01 K1a K1b K2b T91 T95 A58 Car MHy
e1*2001/116* 85-190 235/40R18 A01 K1c K2b T91 T95 V18 S02
0457*25-.. 85-190 245/40R18 A01 K1c K2b K4i K5d K6g K6j T93
- incl. Facelift 2018 T97
(FIN: WDD205...)
C-Klasse T-Modell 125-245 225/45R18 K1a K1b K2b T91 T95 A01 A12 A16
4matic 125-245 235/40R18 K1c K2b T91 T95 A18 A56 Car
204K 125-245 245/40R18 K1c K2b K4i K5d K6g K6j V18 S02
e1*2001/116*
0457*25-..
- incl. Facelift 2018
(FIN: WDD205...)
CL-Klasse 220-368 245/45R18 K2b K41 K45 R35 R37 A01 A12 A16
215 A18 B03 S03
e1*98/14*0113*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51244 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55021417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ Z1 80018
Hersteller RVS Reifenvertrieb GmbH & Co. KG

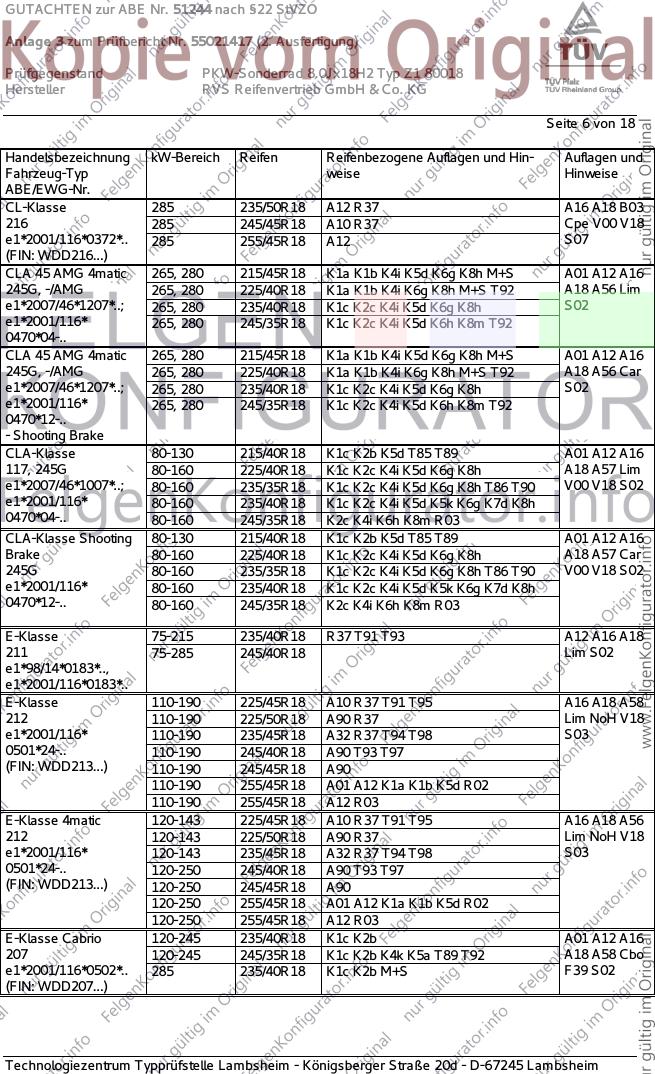

Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
CL-Klasse 285 235/50R18 A12 R37 A16 A18 B03
216 285 245/45R18 A10 R37 Cpe V00 V18
e1*2001/116*0372*.. 285 255/45R18 A12 S07
(FIN: WDD216...)
CLA 45 AMG 4matic 265, 280 215/45R18 K1a K1b K4i K5d K6g K8h M+S A01 A12 A16
245G, -/AMG 265, 280 225/40R18 K1a K1b K4i K6g K8h M+S T92 A18 A56 Lim
e1*2007/46*1207*..; 265, 280 235/40R18 K1c K2c K4i K5d K6g K8h S02
e1*2001/116* 265, 280 245/35R18 K1c K2c K4i K5d K6h K8m T92
0470*04-..
CLA 45 AMG 4matic 265, 280 215/45R18 K1a K1b K4i K5d K6g K8h M+S A01 A12 A16
245G, -/AMG 265, 280 225/40R18 K1a K1b K4i K6g K8h M+S T92 A18 A56 Car
e1*2007/46*1207*..; 265, 280 235/40R18 K1c K2c K4i K5d K6g K8h S02
e1*2001/116* 265, 280 245/35R18 K1c K2c K4i K5d K6h K8m T92
0470*12-..
- Shooting Brake
CLA-Klasse 80-130 215/40R18 K1c K2b K5d T85 T89 A01 A12 A16
117, 245G 80-160 225/40R18 K1c K2c K4i K5d K6g K8h A18 A57 Lim
e1*2007/46*1007*..; 80-160 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 V00 V18 S02
e1*2001/116* 80-160 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h
0470*04-.. 80-160 245/35R18 K2c K4i K6h K8m R03
CLA-Klasse Shooting 80-130 215/40R18 K1c K2b K5d T85 T89 A01 A12 A16
Brake 80-160 225/40R18 K1c K2c K4i K5d K6g K8h A18 A57 Car
245G 80-160 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 V00 V18 S02
e1*2001/116* 80-160 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h
0470*12-.. 80-160 245/35R18 K2c K4i K6h K8m R03
E-Klasse 75-215 235/40R18 R37 T91 T93 A12 A16 A18
211 75-285 245/40R18 Lim S02
e1*98/14*0183*..,
e1*2001/116*0183*..
E-Klasse 110-190 225/45R18 A10 R37 T91 T95 A16 A18 A58
212 110-190 225/50R18 A90 R37 Lim NoH V18
e1*2001/116* 110-190 235/45R18 A32 R37 T94 T98 S03
0501*24-.. 110-190 245/40R18 A90 T93 T97
(FIN: WDD213...) 110-190 245/45R18 A90
110-190 255/45R18 A01 A12 K1a K1b K5d R02
110-190 255/45R18 A12 R03
E-Klasse 4matic 120-143 225/45R18 A10 R37 T91 T95 A16 A18 A56
212 120-143 225/50R18 A90 R37 Lim NoH V18
e1*2001/116* 120-143 235/45R18 A32 R37 T94 T98 S03
0501*24-.. 120-250 245/40R18 A90 T93 T97
(FIN: WDD213...) 120-250 245/45R18 A90
120-250 255/45R18 A01 A12 K1a K1b K5d R02
120-250 255/45R18 A12 R03
E-Klasse Cabrio 120-245 235/40R18 K1c K2b A01 A12 A16
207 120-245 245/35R18 K1c K2b K4k K5a T89 T92 A18 A58 Cbo
e1*2001/116*0502*.. 285 235/40R18 K1c K2b M+S F39 S02
(FIN: WDD207...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51244 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55021417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ Z1 80018
Hersteller RVS Reifenvertrieb GmbH & Co. KG

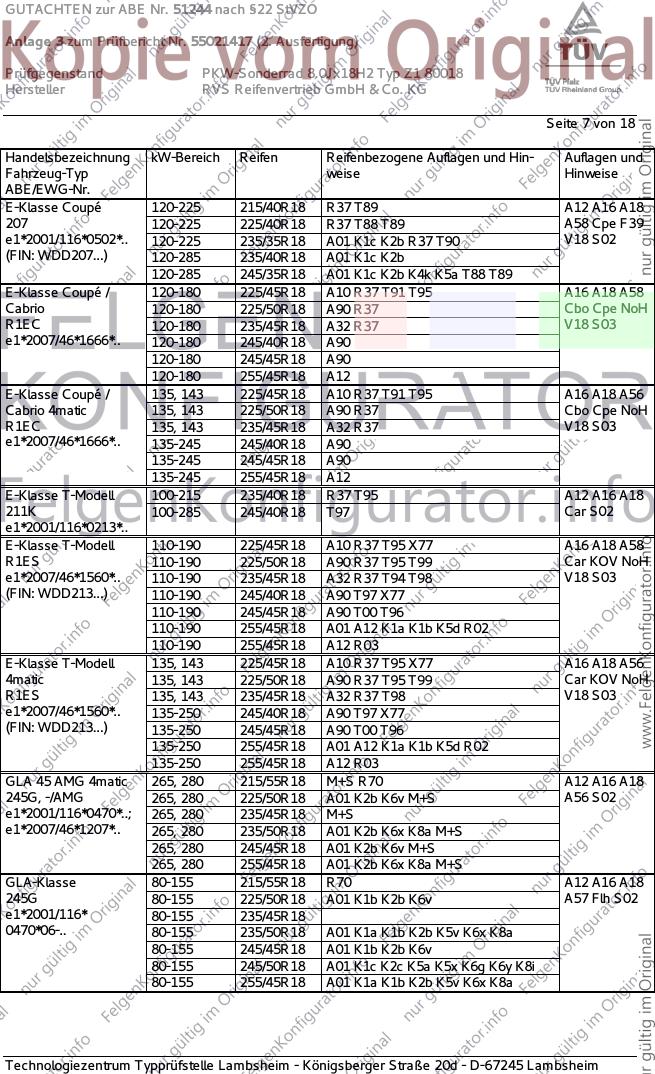

Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
E-Klasse Coupé 120-225 215/40R18 R37 T89 A12 A16 A18
207 120-225 225/40R18 R37 T88 T89 A58 Cpe F39
e1*2001/116*0502*.. 120-225 235/35R18 A01 K1c K2b R37 T90 V18 S02
(FIN: WDD207...) 120-285 235/40R18 A01 K1c K2b
120-285 245/35R18 A01 K1c K2b K4k K5a T88 T89
E-Klasse Coupé / 120-180 225/45R18 A10 R37 T91 T95 A16 A18 A58
Cabrio 120-180 225/50R18 A90 R37 Cbo Cpe NoH
R1EC 120-180 235/45R18 A32 R37 V18 S03
e1*2007/46*1666*.. 120-180 245/40R18 A90
120-180 245/45R18 A90
120-180 255/45R18 A12
E-Klasse Coupé / 135, 143 225/45R18 A10 R37 T91 T95 A16 A18 A56
Cabrio 4matic 135, 143 225/50R18 A90 R37 Cbo Cpe NoH
R1EC 135, 143 235/45R18 A32 R37 V18 S03
e1*2007/46*1666*.. 135-245 245/40R18 A90
135-245 245/45R18 A90
135-245 255/45R18 A12
E-Klasse T-Modell 100-215 235/40R18 R37 T95 A12 A16 A18
211K 100-285 245/40R18 T97 Car S02
e1*2001/116*0213*..
E-Klasse T-Modell 110-190 225/45R18 A10 R37 T95 X77 A16 A18 A58
R1ES 110-190 225/50R18 A90 R37 T95 T99 Car KOV NoH
e1*2007/46*1560*.. 110-190 235/45R18 A32 R37 T94 T98 V18 S03
(FIN: WDD213...) 110-190 245/40R18 A90 T97 X77
110-190 245/45R18 A90 T00 T96
110-190 255/45R18 A01 A12 K1a K1b K5d R02
110-190 255/45R18 A12 R03
E-Klasse T-Modell 135, 143 225/45R18 A10 R37 T95 X77 A16 A18 A56
4matic 135, 143 225/50R18 A90 R37 T95 T99 Car KOV NoH
R1ES 135, 143 235/45R18 A32 R37 T98 V18 S03
e1*2007/46*1560*.. 135-250 245/40R18 A90 T97 X77
(FIN: WDD213...) 135-250 245/45R18 A90 T00 T96
135-250 255/45R18 A01 A12 K1a K1b K5d R02
135-250 255/45R18 A12 R03
GLA 45 AMG 4matic 265, 280 215/55R18 M+S R70 A12 A16 A18
245G, -/AMG 265, 280 225/50R18 A01 K2b K6v M+S A56 S02
e1*2001/116*0470*..; 265, 280 235/45R18 M+S
e1*2007/46*1207*.. 265, 280 235/50R18 A01 K2b K6x K8a M+S
265, 280 245/45R18 A01 K2b K6v M+S
265, 280 255/45R18 A01 K2b K6x K8a M+S
GLA-Klasse 80-155 215/55R18 R70 A12 A16 A18
245G 80-155 225/50R18 A01 K1b K2b K6v A57 Flh S02
e1*2001/116* 80-155 235/45R18
0470*06-.. 80-155 235/50R18 A01 K1a K1b K2b K5v K6x K8a
80-155 245/45R18 A01 K1b K2b K6v
80-155 245/50R18 A01 K1c K2c K5a K5x K6g K6y K8i
80-155 255/45R18 A01 K1a K1b K2b K5v K6x K8a
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51244 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55021417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ Z1 80018
Hersteller RVS Reifenvertrieb GmbH & Co. KG

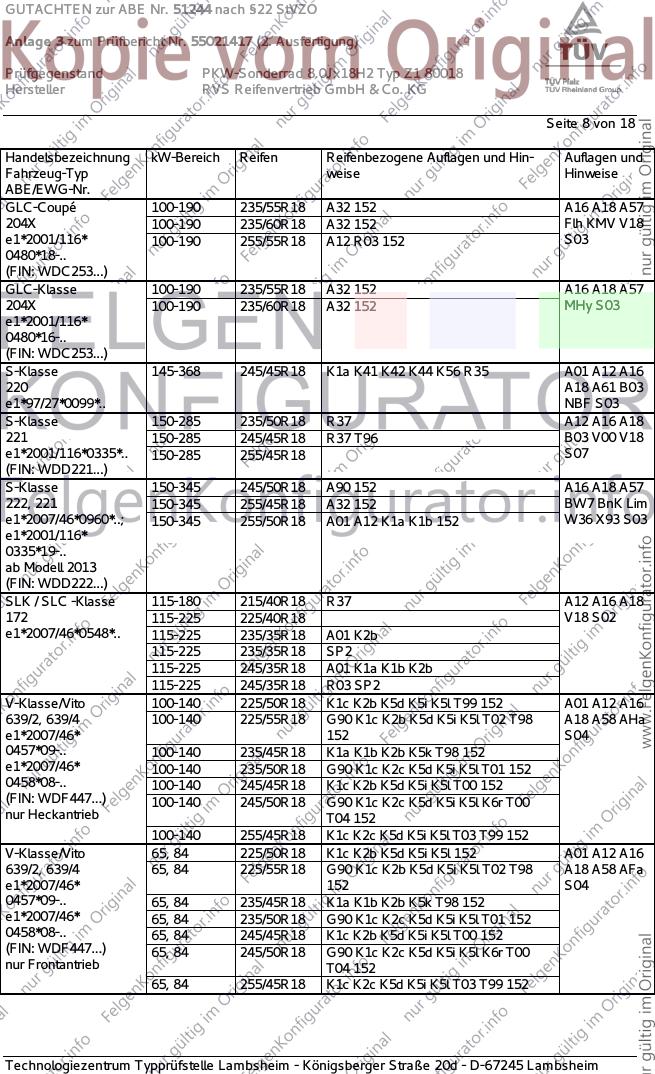

Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
GLC-Coupé 100-190 235/55R18 A32 152 A16 A18 A57
204X 100-190 235/60R18 A32 152 Flh KMV V18
e1*2001/116* 100-190 255/55R18 A12 R03 152 S03
0480*18-..
(FIN: WDC253...)
GLC-Klasse 100-190 235/55R18 A32 152 A16 A18 A57
204X 100-190 235/60R18 A32 152 MHy S03
e1*2001/116*
0480*16-..
(FIN: WDC253...)
S-Klasse 145-368 245/45R18 K1a K41 K42 K44 K56 R35 A01 A12 A16
220 A18 A61 B03
e1*97/27*0099*.. NBF S03
S-Klasse 150-285 235/50R18 R37 A12 A16 A18
221 150-285 245/45R18 R37 T96 B03 V00 V18
e1*2001/116*0335*.. 150-285 255/45R18 S07
(FIN: WDD221...)
S-Klasse 150-345 245/50R18 A90 152 A16 A18 A57
222, 221 150-345 255/45R18 A32 152 BW7 BnK Lim
e1*2007/46*0960*..; 150-345 255/50R18 A01 A12 K1a K1b 152 W36 X93 S03
e1*2001/116*
0335*19-..
ab Modell 2013
(FIN: WDD222...)
SLK / SLC -Klasse 115-180 215/40R18 R37 A12 A16 A18
172 115-225 225/40R18 V18 S02
e1*2007/46*0548*.. 115-225 235/35R18 A01 K2b
115-225 235/35R18 SP2
115-225 245/35R18 A01 K1a K1b K2b
115-225 245/35R18 R03 SP2
V-Klasse/Vito 100-140 225/50R18 K1c K2b K5d K5i K5l T99 152 A01 A12 A16
639/2, 639/4 100-140 225/55R18 G90 K1c K2b K5d K5i K5l T02 T98 A18 A58 AHa
e1*2007/46* 152 S04
0457*09-.. 100-140 235/45R18 K1a K1b K2b K5k T98 152
e1*2007/46* 100-140 235/50R18 G90 K1c K2c K5d K5i K5l T01 152
0458*08-.. 100-140 245/45R18 K1c K2b K5d K5i K5l T00 152
(FIN: WDF447...) 100-140 245/50R18 G90 K1c K2c K5d K5i K5l K6r T00
nur Heckantrieb T04 152
100-140 255/45R18 K1c K2c K5d K5i K5l T03 T99 152
V-Klasse/Vito 65, 84 225/50R18 K1c K2b K5d K5i K5l 152 A01 A12 A16
639/2, 639/4 65, 84 225/55R18 G90 K1c K2b K5d K5i K5l T02 T98 A18 A58 AFa
e1*2007/46* 152 S04
0457*09-.. 65, 84 235/45R18 K1a K1b K2b K5k T98 152
e1*2007/46* 65, 84 235/50R18 G90 K1c K2c K5d K5i K5l T01 152
0458*08-.. 65, 84 245/45R18 K1c K2b K5d K5i K5l T00 152
(FIN: WDF447...) 65, 84 245/50R18 G90 K1c K2c K5d K5i K5l K6r T00
nur Frontantrieb T04 152
65, 84 255/45R18 K1c K2c K5d K5i K5l T03 T99 152
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51244 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55021417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ Z1 80018
Hersteller RVS Reifenvertrieb GmbH & Co. KG

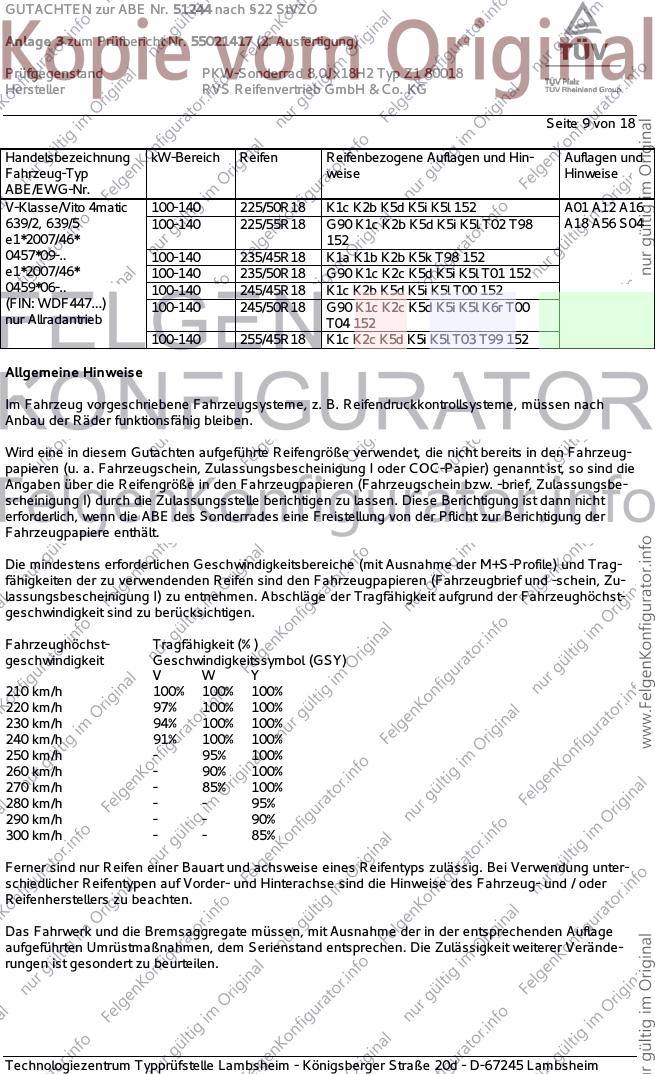

Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
V-Klasse/Vito 4matic 100-140 225/50R18 K1c K2b K5d K5i K5l 152 A01 A12 A16
639/2, 639/5 100-140 225/55R18 G90 K1c K2b K5d K5i K5l T02 T98 A18 A56 S04
e1*2007/46* 152
0457*09-.. 100-140 235/45R18 K1a K1b K2b K5k T98 152
e1*2007/46* 100-140 235/50R18 G90 K1c K2c K5d K5i K5l T01 152
0459*06-.. 100-140 245/45R18 K1c K2b K5d K5i K5l T00 152
(FIN: WDF447...) 100-140 245/50R18 G90 K1c K2c K5d K5i K5l K6r T00
nur Allradantrieb T04 152
100-140 255/45R18 K1c K2c K5d K5i K5l T03 T99 152
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51244 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55021417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ Z1 80018
Hersteller RVS Reifenvertrieb GmbH & Co. KG

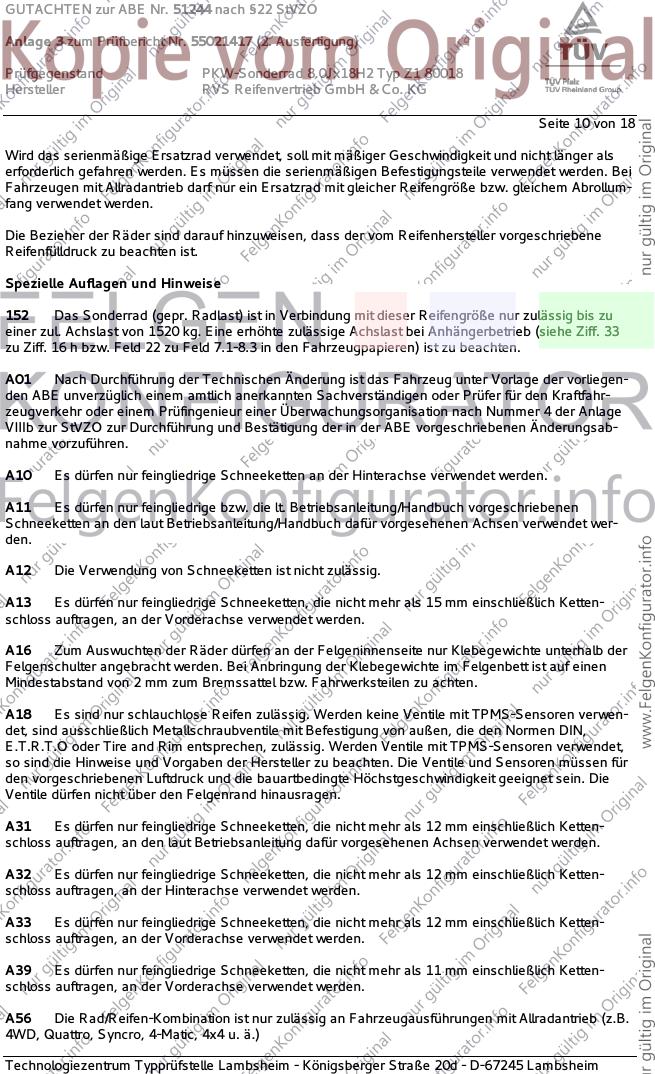

Seite 10 von 18
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
152 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1520 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet wer-
den.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51244 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55021417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ Z1 80018
Hersteller RVS Reifenvertrieb GmbH & Co. KG
Seite 11 von 18
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für Fahrzeug-
ausführungen mit Brembo-Bremssattel an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Ge-
schwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, §
57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.

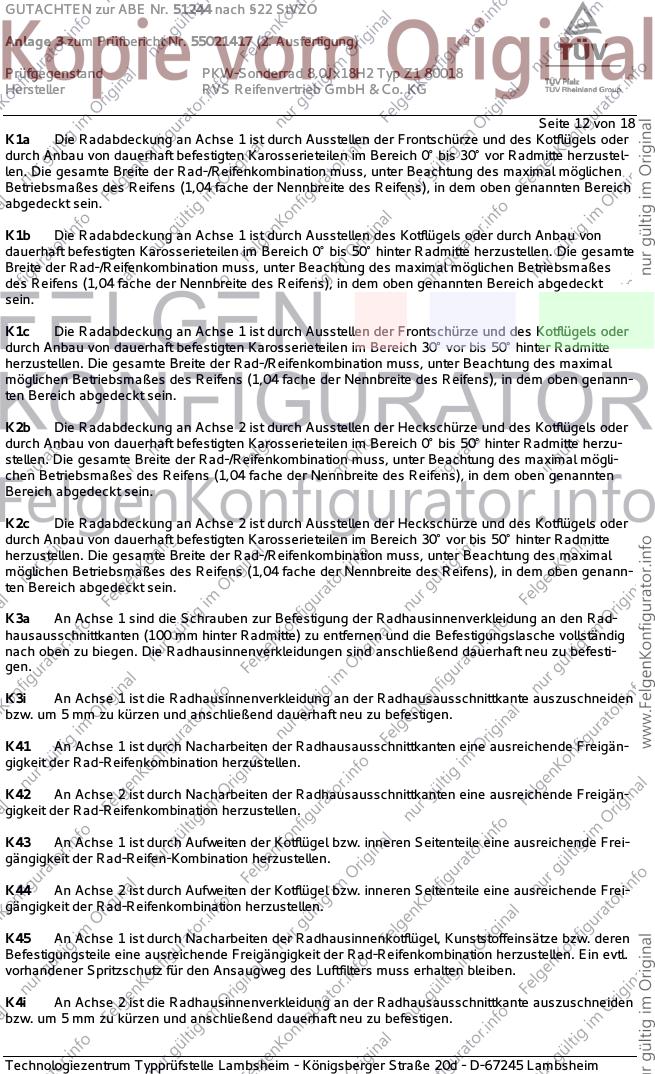

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51244 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55021417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ Z1 80018
Hersteller RVS Reifenvertrieb GmbH & Co. KG
Seite 12 von 18
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.

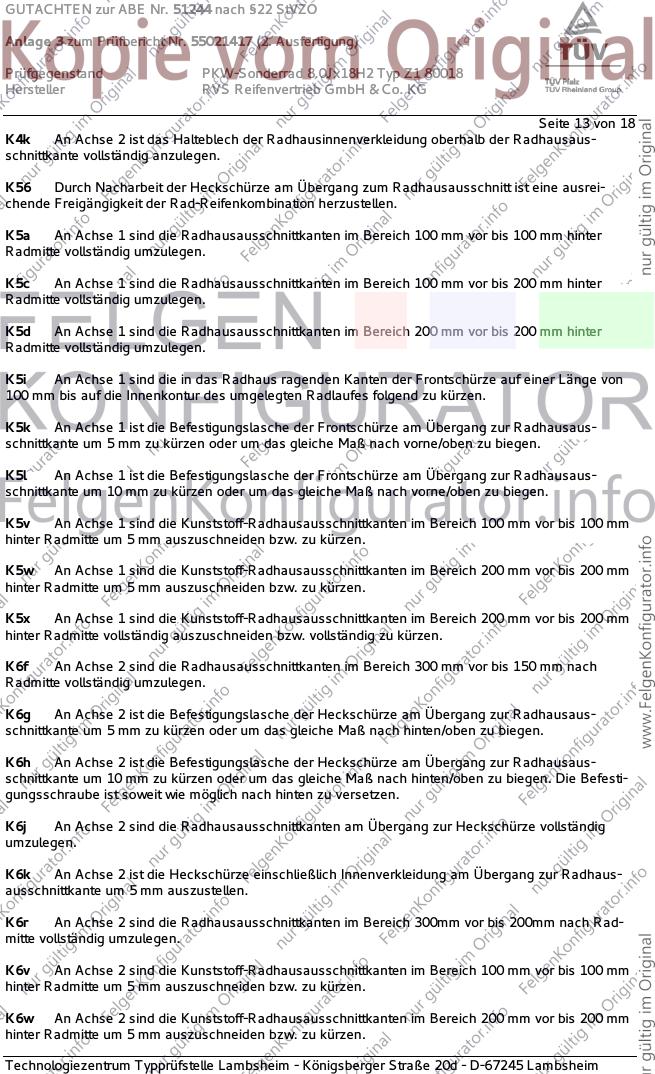

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51244 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55021417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ Z1 80018
Hersteller RVS Reifenvertrieb GmbH & Co. KG
Seite 13 von 18
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der Radhausaus-
schnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur Radhaus-
ausschnittkante um 5 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.

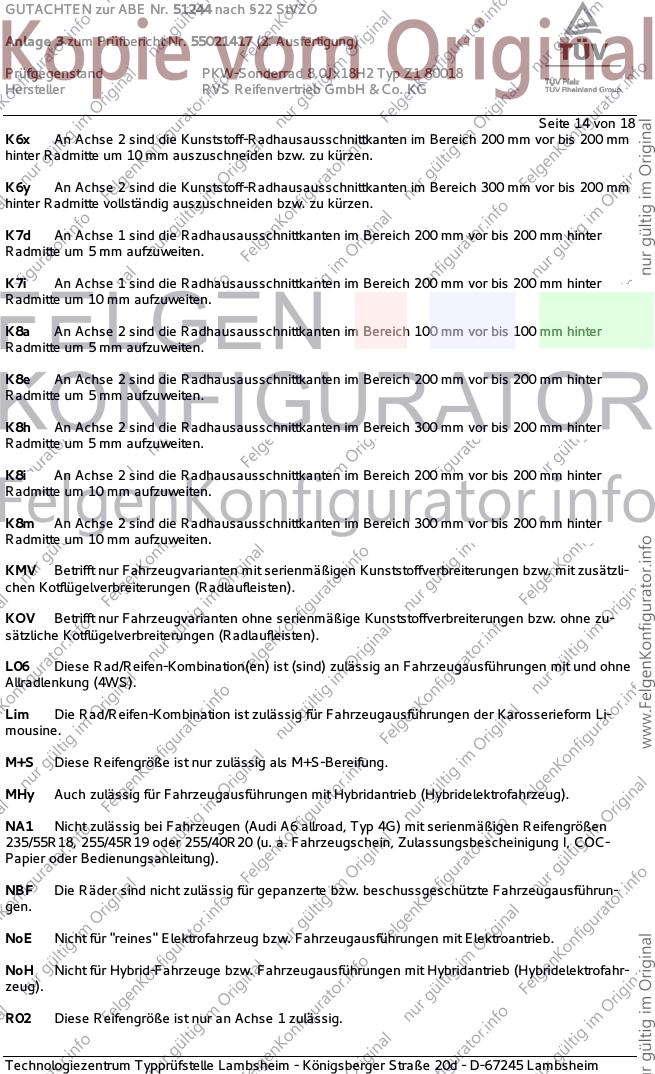

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51244 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55021417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ Z1 80018
Hersteller RVS Reifenvertrieb GmbH & Co. KG
Seite 14 von 18
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahr-
zeug).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51244 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55021417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ Z1 80018
Hersteller RVS Reifenvertrieb GmbH & Co. KG

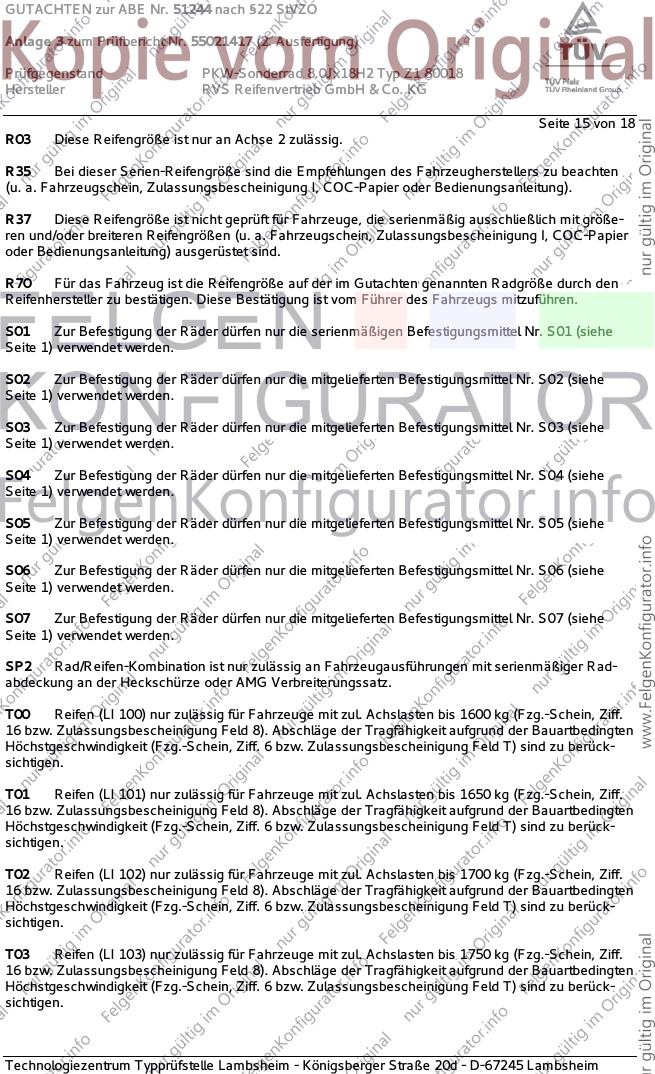

Seite 15 von 18
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger Rad-
abdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51244 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55021417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ Z1 80018
Hersteller RVS Reifenvertrieb GmbH & Co. KG

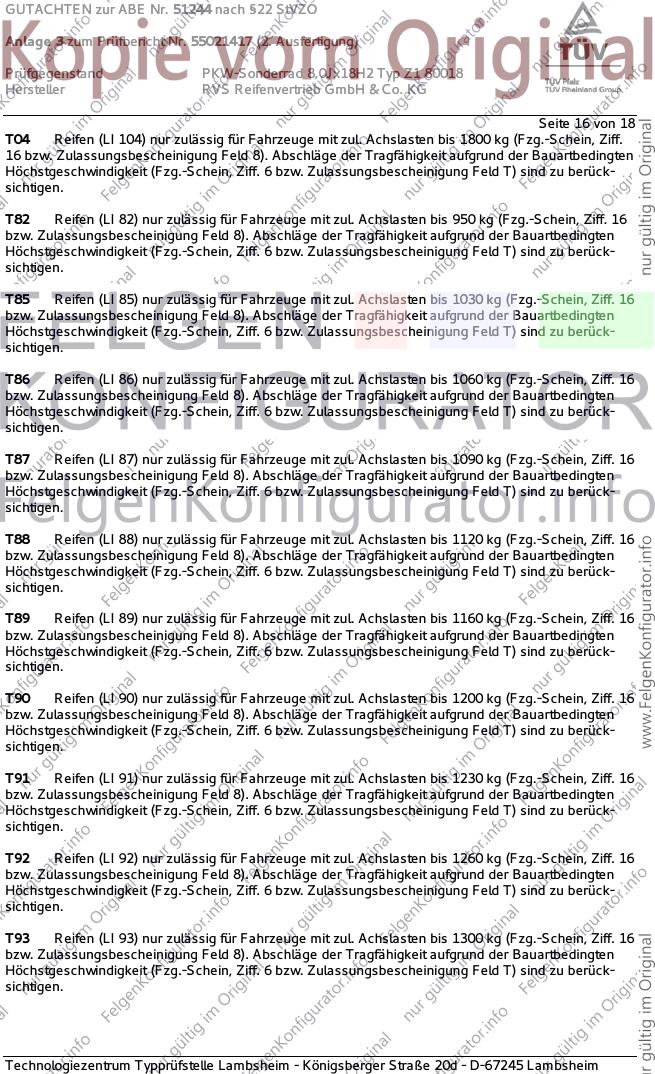

Seite 16 von 18
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51244 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55021417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ Z1 80018
Hersteller RVS Reifenvertrieb GmbH & Co. KG
Seite 17 von 18
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51244 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55021417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ Z1 80018
Hersteller RVS Reifenvertrieb GmbH & Co. KG
Seite 18 von 18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
W36 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 360 mm an Achse2.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserie-
form Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 26. Oktober 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum November 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 26. Oktober 2018
Wagner 00306200.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
