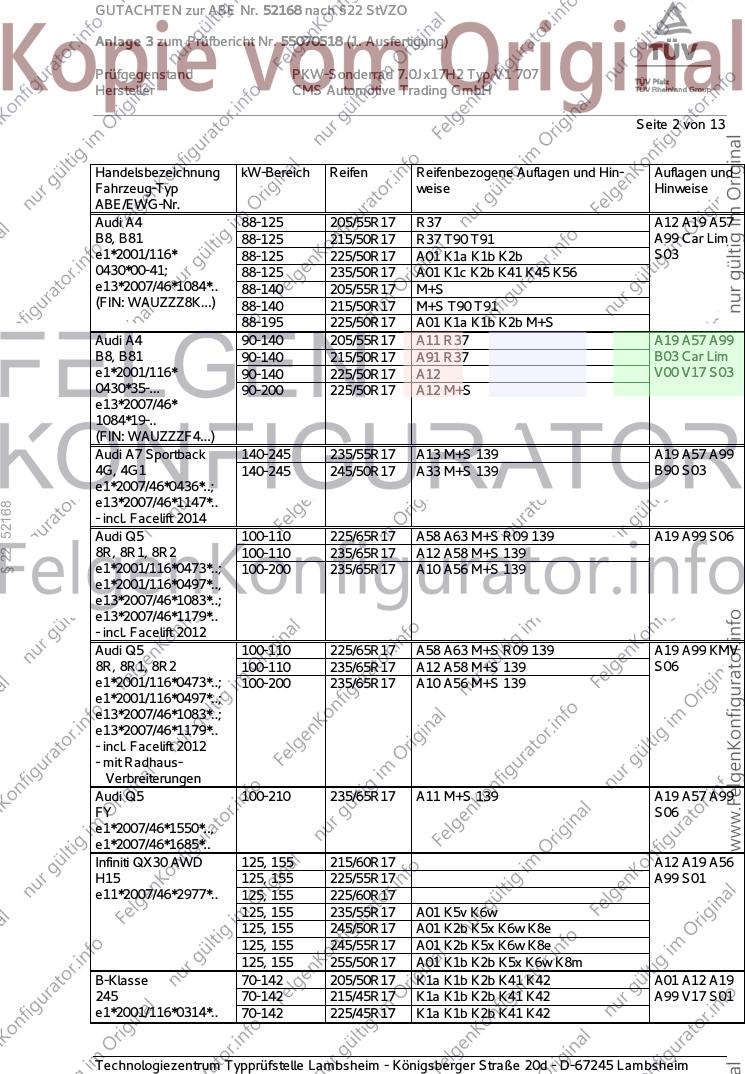

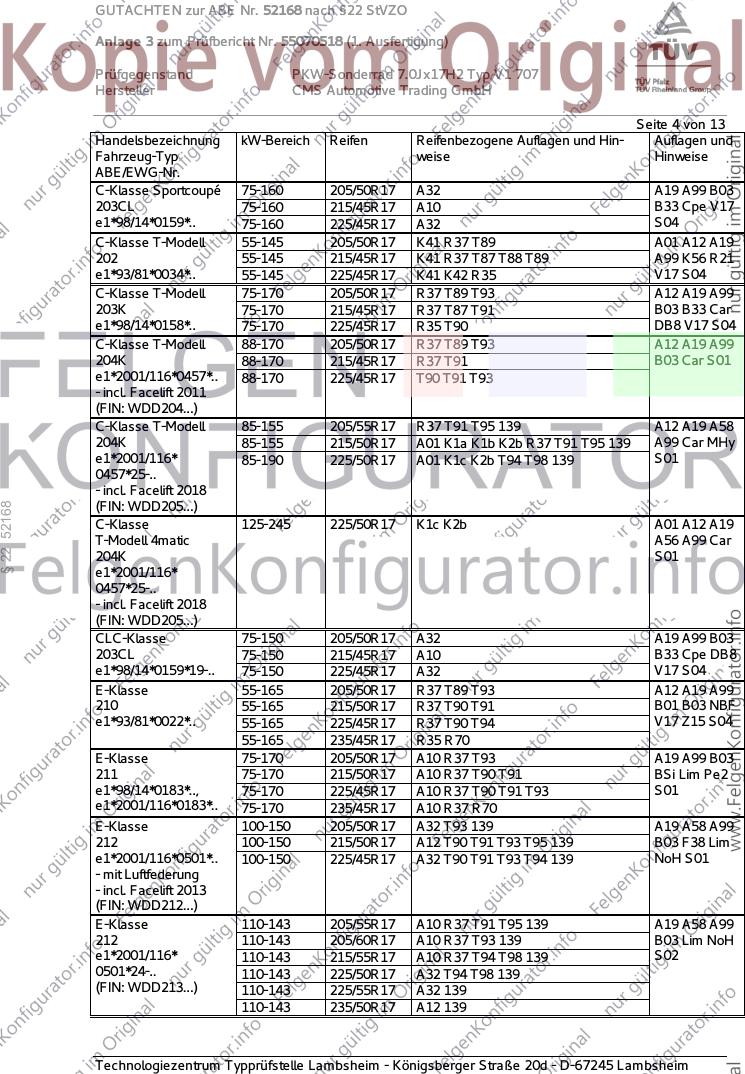

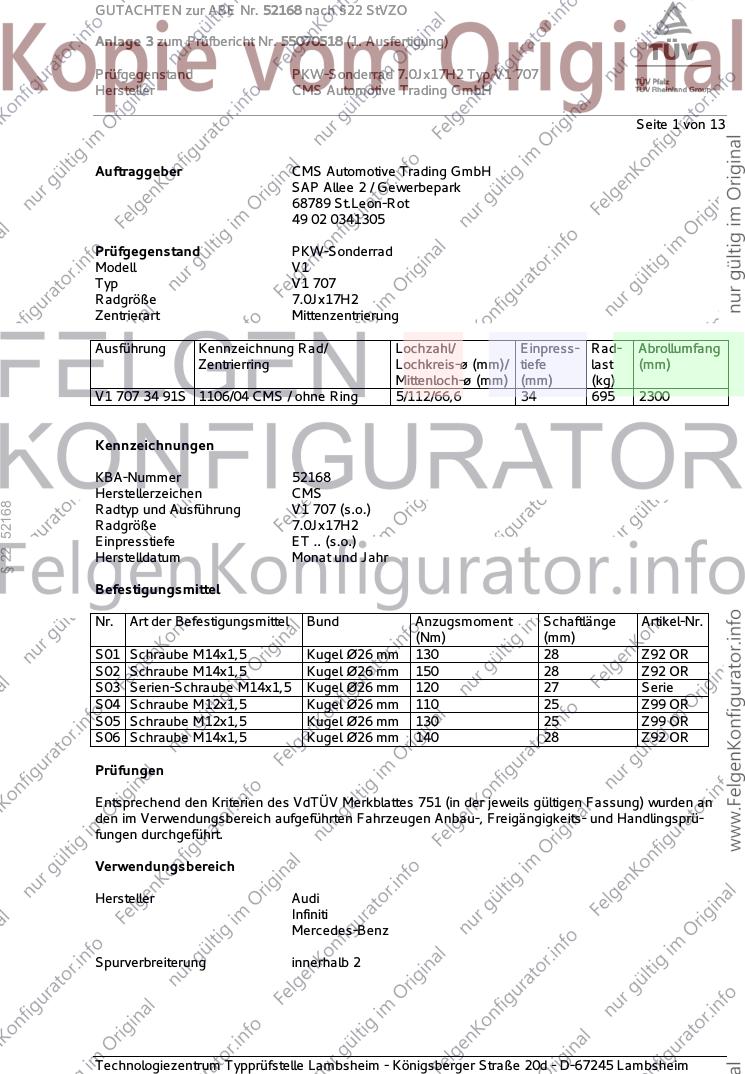

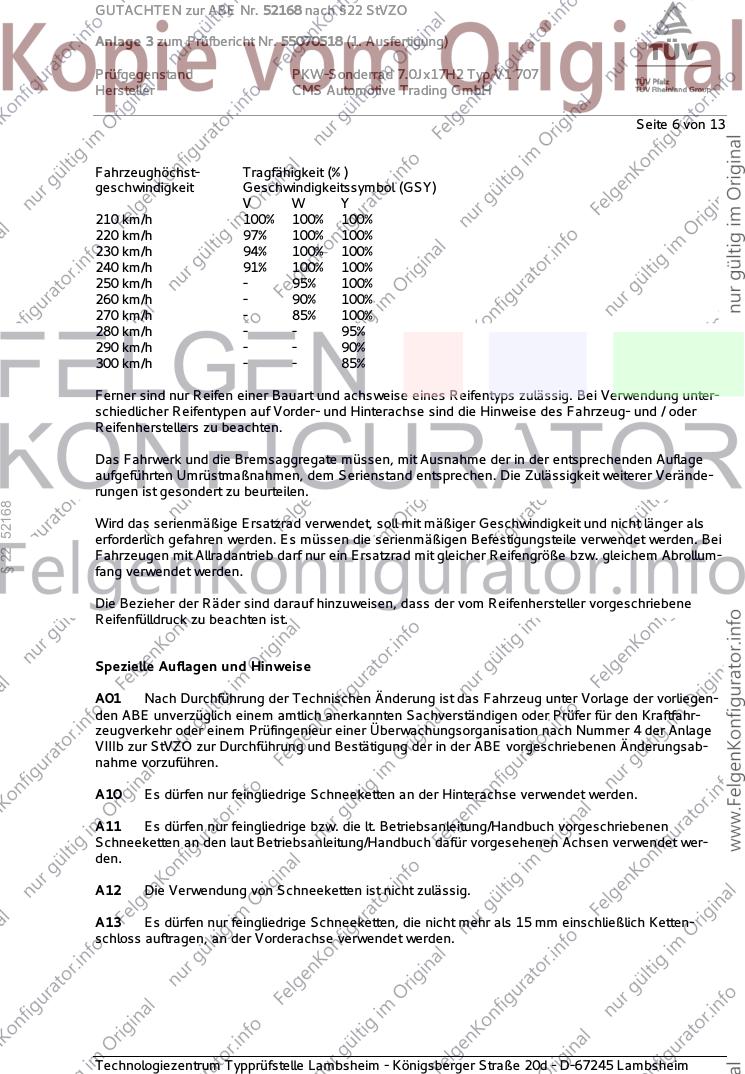

GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55070518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 1 von 13
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0341305
Prüfgegenstand PKW-Sonderrad
Modell V1
Typ V1 707
Radgröße 7.0Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Lochzahl/ Einpress- Rad- Abrollumfang
Zentrierring Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
V1 707 34 91S 1106/04 CMS / ohne Ring 5/112/66,6 34 695 2300
Kennzeichnungen
KBA-Nummer 52168
Herstellerzeichen CMS
§ 22 52168
Radtyp und Ausführung V1 707 (s.o.)
Radgröße 7.0Jx17H2
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Schraube M14x1,5 Kugel Ø26 mm 130 28 Z92 OR
S02 Schraube M14x1,5 Kugel Ø26 mm 150 28 Z92 OR
S03 Serien-Schraube M14x1,5 Kugel Ø26 mm 120 27 Serie
S04 Schraube M12x1,5 Kugel Ø26 mm 110 25 Z99 OR
S05 Schraube M12x1,5 Kugel Ø26 mm 130 25 Z99 OR
S06 Schraube M14x1,5 Kugel Ø26 mm 140 28 Z92 OR
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Spurverbreiterung innerhalb 2
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55070518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 205/55R17 R37 A12 A19 A57
B8, B81 88-125 215/50R17 R37 T90 T91 A99 Car Lim
e1*2001/116* 88-125 225/50R17 A01 K1a K1b K2b S03
0430*00-41; 88-125 235/50R17 A01 K1c K2b K41 K45 K56
e13*2007/46*1084*.. 88-140 205/55R17 M+S
(FIN: WAUZZZ8K...) 88-140 215/50R17 M+S T90 T91
88-195 225/50R17 A01 K1a K1b K2b M+S
Audi A4 90-140 205/55R17 A11 R37 A19 A57 A99
B8, B81 90-140 215/50R17 A91 R37 B03 Car Lim
e1*2001/116* 90-140 225/50R17 A12 V00 V17 S03
0430*35-... 90-200 225/50R17 A12 M+S
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
Audi A7 Sportback 140-245 235/55R17 A13 M+S 139 A19 A57 A99
4G, 4G1 140-245 245/50R17 A33 M+S 139 B90 S03
e1*2007/46*0436*..;
e13*2007/46*1147*..
§ 22 52168
- incl. Facelift 2014
Audi Q5 100-110 225/65R17 A58 A63 M+S R09 139 A19 A99 S06
8R, 8R1, 8R2 100-110 235/65R17 A12 A58 M+S 139
e1*2001/116*0473*..; 100-200 235/65R17 A10 A56 M+S 139
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-110 225/65R17 A58 A63 M+S R09 139 A19 A99 KMV
8R, 8R1, 8R2 100-110 235/65R17 A12 A58 M+S 139 S06
e1*2001/116*0473*..; 100-200 235/65R17 A10 A56 M+S 139
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 100-210 235/65R17 A11 M+S 139 A19 A57 A99
FY S06
e1*2007/46*1550*..,
e1*2007/46*1685*..
Infiniti QX30 AWD 125, 155 215/60R17 A12 A19 A56
H15 125, 155 225/55R17 A99 S01
e11*2007/46*2977*.. 125, 155 225/60R17
125, 155 235/55R17 A01 K5v K6w
125, 155 245/50R17 A01 K2b K5x K6w K8e
125, 155 245/55R17 A01 K2b K5x K6w K8e
125, 155 255/50R17 A01 K1b K2b K5x K6w K8m
B-Klasse 70-142 205/50R17 K1a K1b K2b K41 K42 A01 A12 A19
245 70-142 215/45R17 K1a K1b K2b K41 K42 A99 V17 S01
e1*2001/116*0314*.. 70-142 225/45R17 K1a K1b K2b K41 K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55070518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
B-Klasse 66-135 205/50R17 K1a K1b K2b M+S A01 A12 A19
246, 245G 66-135 215/45R17 K2b M+S T87 T91 A57 A99 NoE
e1*2007/46*0751*..; 66-135 225/45R17 K1a K1b K2b M+S V00 V17 S01
e1*2001/116* 66-155 205/50R17 K1a K1b K2b
0470*04-.. 66-155 215/45R17 K2b T87 T91
- incl. Facelift 2014 66-155 225/45R17 K1a K1b K2b
B-Klasse electric drive 65 (132) 205/50R17 A12 A19 A58
245G 65 (132) 205/55R17 A99 Flh KMV
e1*2001/116*0470*.. 65 (132) 215/50R17 A01 K5w K6w S01
(28kWh-Batterie) 65 (132) 225/45R17
65 (132) 225/50R17 A01 K2b K3i K5w K6g K6x
C-Klasse 75-170 205/50R17 R37 A12 A19 A99
203 75-170 215/45R17 R37 T87 T88 B03 B33 DB8
e1*98/14*0139*.. 75-170 225/45R17 Lim V17 S04
C-Klasse 88-215 205/50R17 R37 T89 T93 A12 A19 A99
204 88-215 215/45R17 R37 T87 T88 T91 B03 Cpe Lim
e1*2001/116*0431*.. 88-215 225/45R17 S01
- Limousine/Coupe
- incl. Facelift 2011
§ 22 52168
(FIN: WDD204...)
C-Klasse 85-155 205/55R17 R37 139 A12 A19 A58
204 85-155 215/50R17 A01 K1a K1b K2b R37 139 A99 Lim MHy
e1*2001/116* 85-190 225/50R17 A01 K1c K2b 139 S01
0431*29-..
- incl. Facelift 2018
(FIN: WDD205...)
C-Klasse 55-145 205/50R17 K41 R37 T89 A01 A12 A19
HO 55-145 215/45R17 K41 R37 T87 T88 T89 A99 K56 R21
G363, 55-145 225/45R17 K41 K42 R35 V17 S04
e1*92/53*0001*..
C-Klasse 4matic 125-245 225/50R17 K1c K2b A01 A12 A19
204 A56 A99 Lim
e1*2001/116* S01
0431*29-..
- incl. Facelift 2018
(FIN: WDD205...)
C-Klasse 110-190 225/50R17 K1c K2b A01 A12 A19
Coupé / Cabrio A58 A99 Cbo
204 Cpe S01
e1*2001/116*
0431*37-..
- incl. Facelift 2018
(FIN: WDD205...)
C-Klasse 125-245 225/50R17 K1c K2b A01 A12 A19
Coupé / Cabrio 4matic A56 A99 Cbo
204 Cpe S01
e1*2001/116*
0431*37-..
- incl. Facelift 2018
(FIN: WDD205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55070518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
C-Klasse Sportcoupé 75-160 205/50R17 A32 A19 A99 B03
203CL 75-160 215/45R17 A10 B33 Cpe V17
e1*98/14*0159*.. 75-160 225/45R17 A32 S04
C-Klasse T-Modell 55-145 205/50R17 K41 R37 T89 A01 A12 A19
202 55-145 215/45R17 K41 R37 T87 T88 T89 A99 K56 R21
e1*93/81*0034*.. 55-145 225/45R17 K41 K42 R35 V17 S04
C-Klasse T-Modell 75-170 205/50R17 R37 T89 T93 A12 A19 A99
203K 75-170 215/45R17 R37 T87 T91 B03 B33 Car
e1*98/14*0158*.. 75-170 225/45R17 R35 T90 DB8 V17 S04
C-Klasse T-Modell 88-170 205/50R17 R37 T89 T93 A12 A19 A99
204K 88-170 215/45R17 R37 T91 B03 Car S01
e1*2001/116*0457*.. 88-170 225/45R17 T90 T91 T93
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse T-Modell 85-155 205/55R17 R37 T91 T95 139 A12 A19 A58
204K 85-155 215/50R17 A01 K1a K1b K2b R37 T91 T95 139 A99 Car MHy
e1*2001/116* 85-190 225/50R17 A01 K1c K2b T94 T98 139 S01
0457*25-..
- incl. Facelift 2018
§ 22 52168
(FIN: WDD205...)
C-Klasse 125-245 225/50R17 K1c K2b A01 A12 A19
T-Modell 4matic A56 A99 Car
204K S01
e1*2001/116*
0457*25-..
- incl. Facelift 2018
(FIN: WDD205...)
CLC-Klasse 75-150 205/50R17 A32 A19 A99 B03
203CL 75-150 215/45R17 A10 B33 Cpe DB8
e1*98/14*0159*19-.. 75-150 225/45R17 A32 V17 S04
E-Klasse 55-165 205/50R17 R37 T89 T93 A12 A19 A99
210 55-165 215/50R17 R37 T90 T91 B01 B03 NBF
e1*93/81*0022*.. 55-165 225/45R17 R37 T90 T94 V17 Z15 S04
55-165 235/45R17 R35 R70
E-Klasse 75-170 205/50R17 A10 R37 T93 A19 A99 B03
211 75-170 215/50R17 A10 R37 T90 T91 BSi Lim Pe2
e1*98/14*0183*.., 75-170 225/45R17 A10 R37 T90 T91 T93 S01
e1*2001/116*0183*.. 75-170 235/45R17 A10 R37 R70
E-Klasse 100-150 205/50R17 A32 T93 139 A19 A58 A99
212 100-150 215/50R17 A12 T90 T91 T93 T95 139 B03 F38 Lim
e1*2001/116*0501*.. 100-150 225/45R17 A32 T90 T91 T93 T94 139 NoH S01
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-143 205/55R17 A10 R37 T91 T95 139 A19 A58 A99
212 110-143 205/60R17 A10 R37 T93 139 B03 Lim NoH
e1*2001/116* 110-143 215/55R17 A10 R37 T94 T98 139 S02
0501*24-.. 110-143 225/50R17 A32 T94 T98 139
(FIN: WDD213...) 110-143 225/55R17 A32 139
110-143 235/50R17 A12 139
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55070518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
E-Klasse 100-150 205/50R17 A32 T93 139 A19 A58 A99
212, 212G 100-150 215/50R17 A12 T90 T91 T93 139 B03 F39 Lim
e1*2001/116*0501*..; 100-150 225/45R17 A32 T90 T91 T93 139 NoH S01
e1*2007/46*0484*..
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse Coupé 120-225 205/50R17 A12 T89 A19 A58 A99
207 120-225 215/45R17 A32 T88 T91 B03 Cpe F39
e1*2001/116*0502*.. 120-225 215/50R17 A12 S01
(FIN: WDD207...) 120-225 225/45R17 A12
E-Klasse T-Modell 83-165 205/50R17 R37 T89 T93 A12 A19 A99
210K 83-165 225/45R17 T93 T94 B01 B03 V17
e1*93/81*0033*.. 83-165 235/45R17 R70 T93 T94 Z15 S04
GLA-Klasse 80-155 215/60R17 A12 A19 A57
245G 80-155 225/55R17 A99 Flh S01
e1*2001/116* 80-155 225/60R17
0470*06-.. 80-155 235/55R17 A01 K1b K2b K6v
80-155 245/50R17 A01 K1a K1b K2b K5v K6x K8a
80-155 245/55R17 A01 K1a K1b K2b K5v K6x K8a
§ 22 52168
80-155 255/50R17 A01 K1c K2c K5a K5x K6g K6y K8i
SLK 100-160 215/45R17 A01 A12 A19
170 100-160 225/45R17 K45 A99 B03 K41
e1*95/54*0039*.. V17 S04
SLK 120-170 205/50R17 R37 A11 A19 A99
171 120-170 215/45R17 R37 B03 B33 V17
e1*2001/116*0262*.. 120-170 225/45R17 S04
SLK / SLC -Klasse 115-180 205/50R17 A91 A19 A99 B03
172 115-180 215/45R17 A32 V17 Z16 S01
e1*2007/46*0548*.. 115-180 225/45R17 A91
Vaneo 55-92 215/40R17 K1c K2c T83 T85 T87 A01 A12 A19
414 A99 S05
e1*98/14*0185*..,
e1*2001/116*0185*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55070518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 6 von 13
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
§ 22 52168
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet wer-
den.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55070518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH

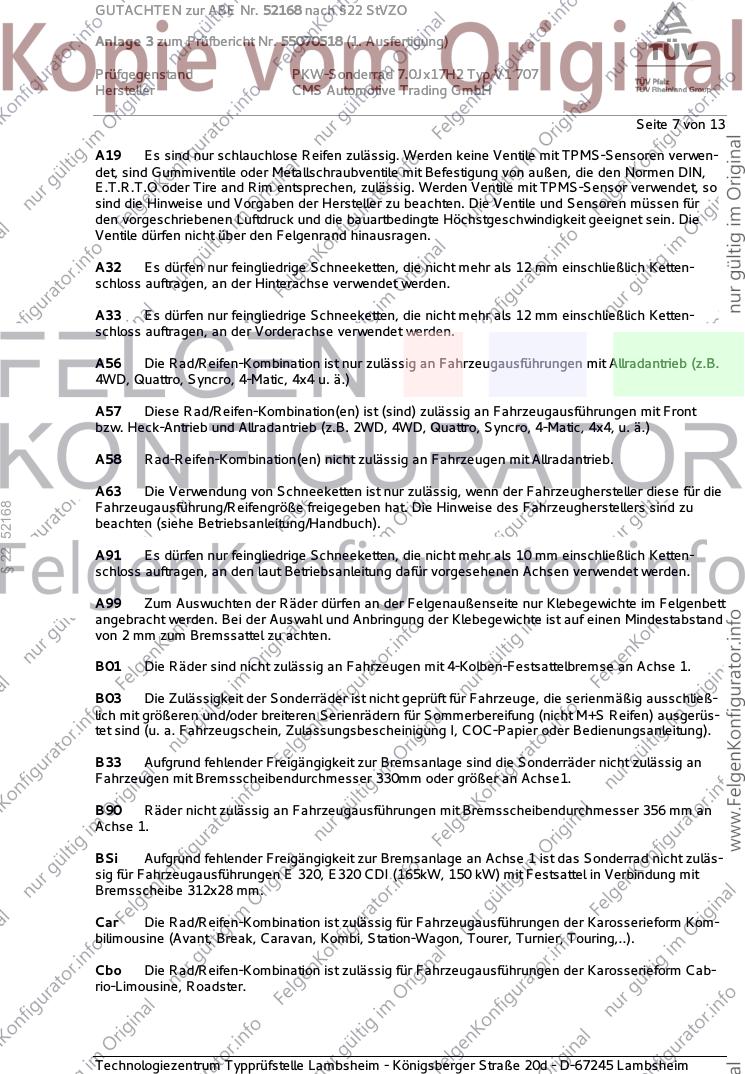

Seite 7 von 13
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so
sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
§ 22 52168
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
B90 Räder nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm an
Achse 1.
BSi Aufgrund fehlender Freigängigkeit zur Bremsanlage an Achse 1 ist das Sonderrad nicht zuläs-
sig für Fahrzeugausführungen E 320, E320 CDI (165kW, 150 kW) mit Festsattel in Verbindung mit
Bremsscheibe 312x28 mm.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55070518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 8 von 13
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
§ 22 52168
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55070518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH

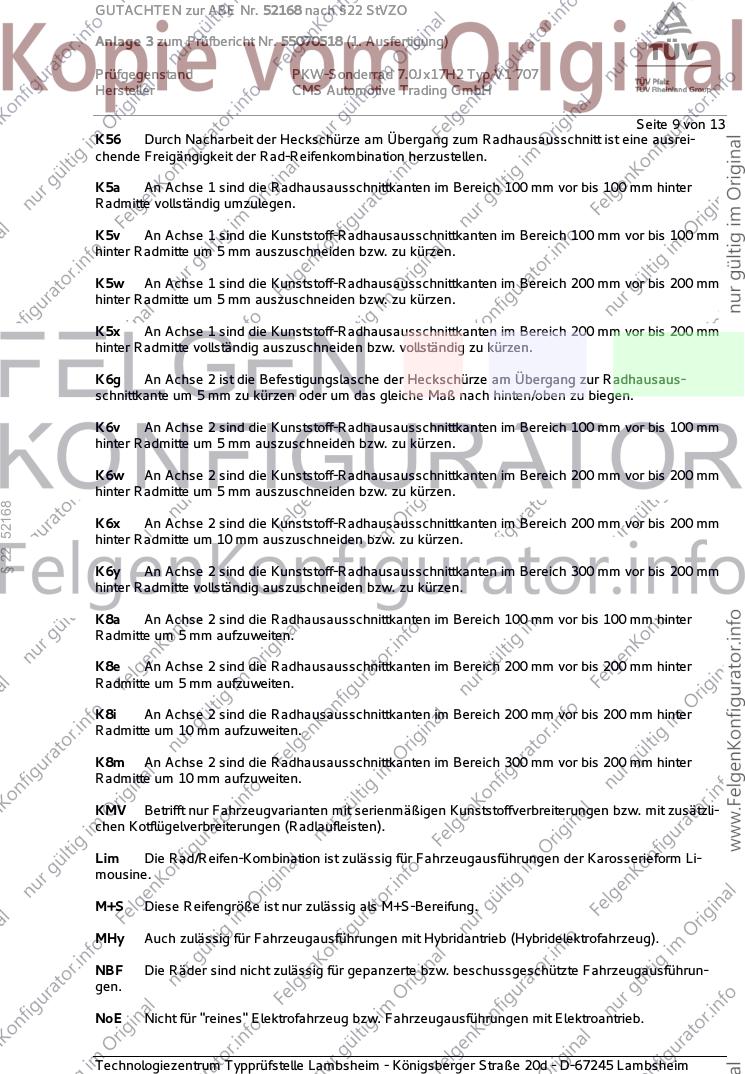

Seite 9 von 13
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
§ 22 52168
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55070518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH

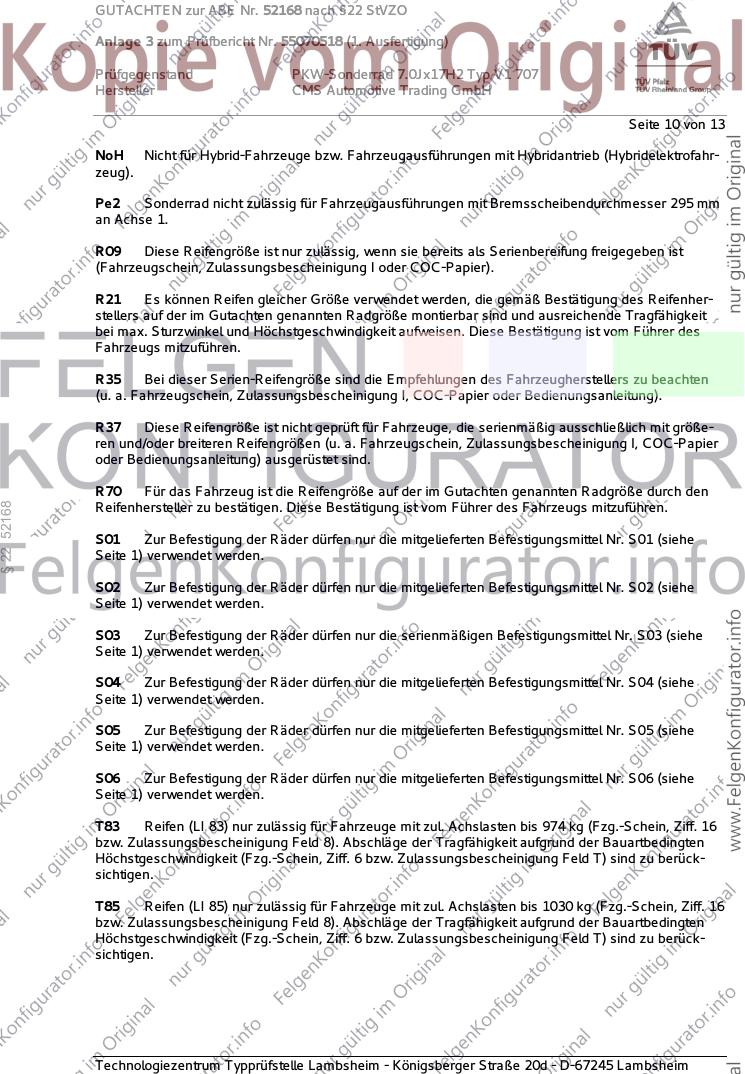

Seite 10 von 13
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahr-
zeug).
Pe2 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 295 mm
an Achse 1.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
§ 22 52168
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55070518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 11 von 13
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
§ 22 52168
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55070518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH

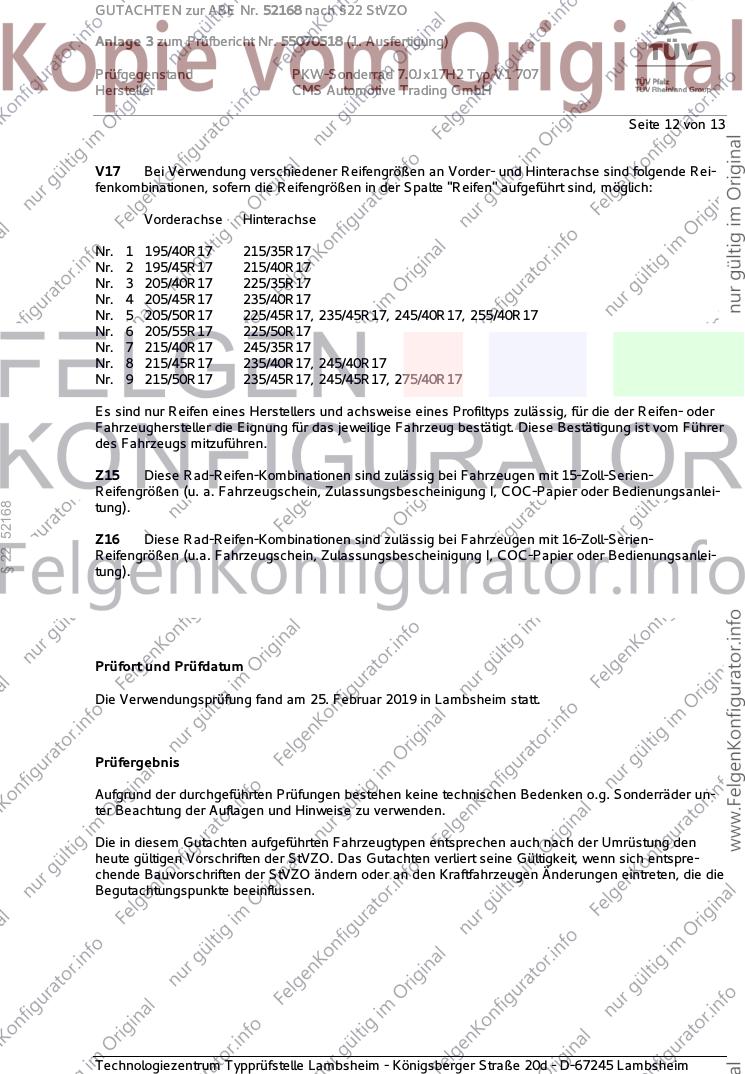

Seite 12 von 13
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Z15 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
§ 22 52168
tung).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 25. Februar 2019 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55070518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 13 von 13
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum November 2018.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 25. Februar 2019
Bohlander 00313505.DOC
§ 22 52168
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
