Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 9 J x 20 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 52399
special wheels for passenger cars 9 J x 20 H2
Genehmigungsnummer: 52399 Erweiterung: --
Approval number: Extension:
1. Genehmigungsinhaber:
Holder of the approval:
AVO-Fahrzeugtechnik GmbH & Co. KG
DE- 67454 Haßloch
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
AF802-9020
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 52399 Erweiterung: --
Approval number: Extension:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 52399
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
22.11.2019
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55071019 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 52399 Erweiterung: --
Approval number: Extension:

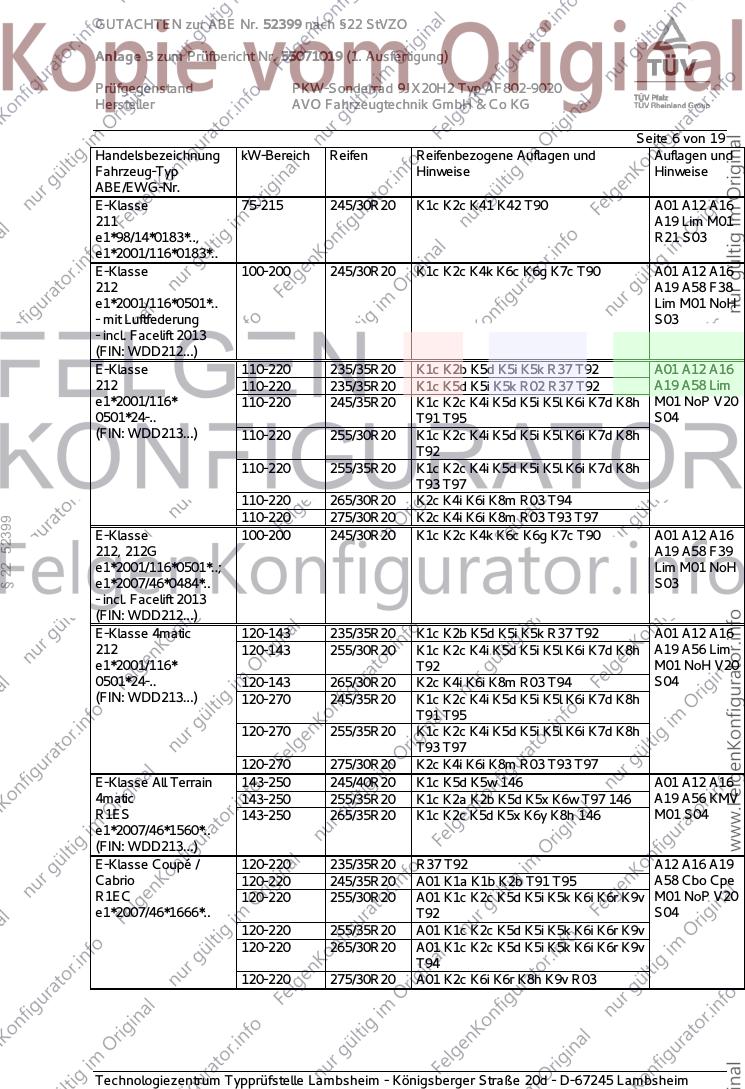

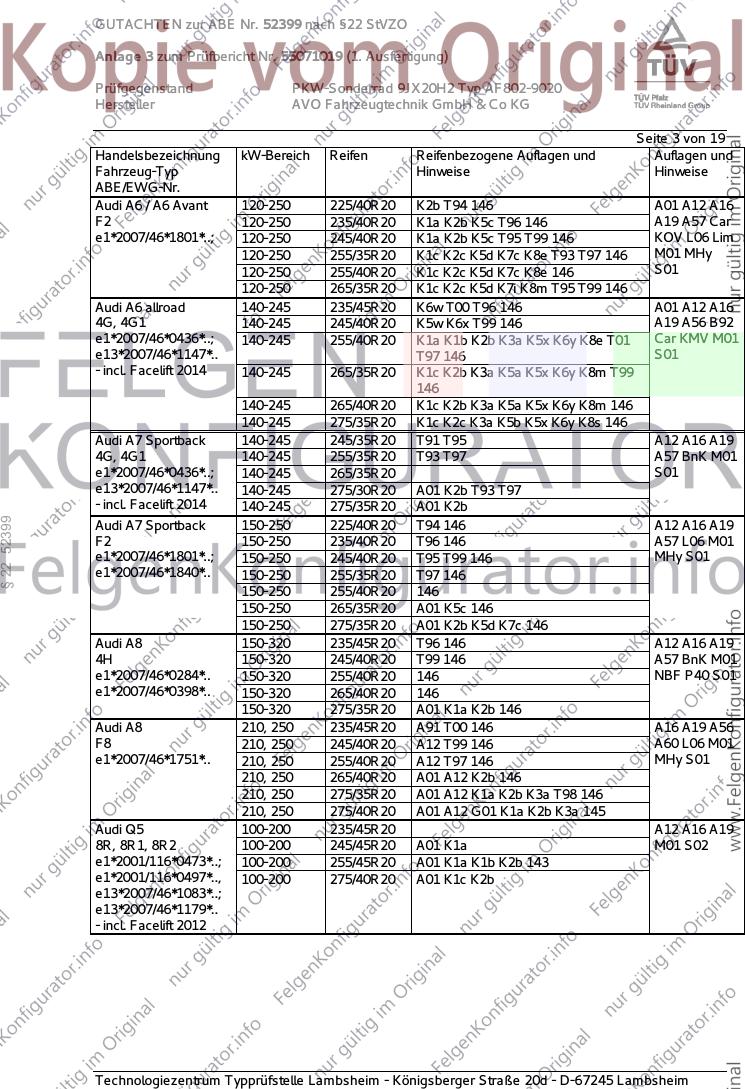

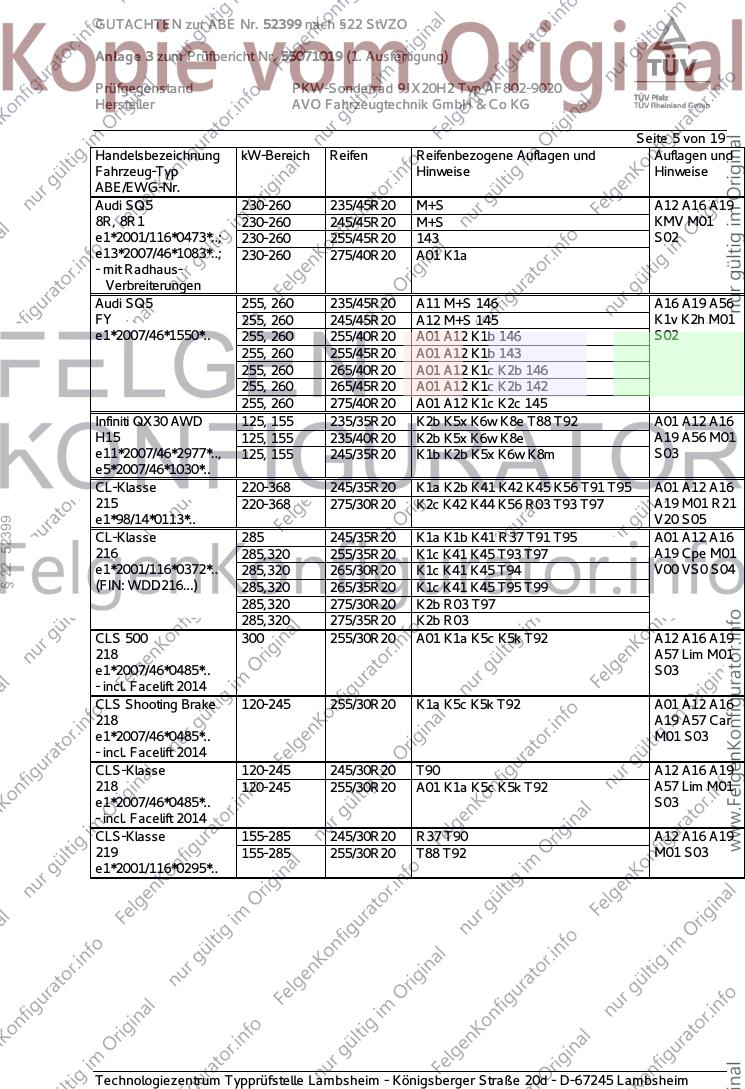

9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 10 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 52399
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erteilt
Approval is granted
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 52399 Erweiterung: --
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Entfällt
Not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 11.12.2019
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 52399
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 52399 Erweiterung Nr.: --
Approval No. Extension No.:
Ausgabedatum: 11.12.2019 letztes Änderungsdatum: --
Date of issue: last date of amendment:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
55071019 (1. Ausfertigung) 22.11.2019
Beschreibungsbogen Nr.: Datum:
Information document No.: Date
AF802-9020 05.04.2019
§ 22 52399
Liste der Änderungen: Datum:
List of modifications: Date
Entfällt
Not applicable
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 52399
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 52399
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
§ 22 52399
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2

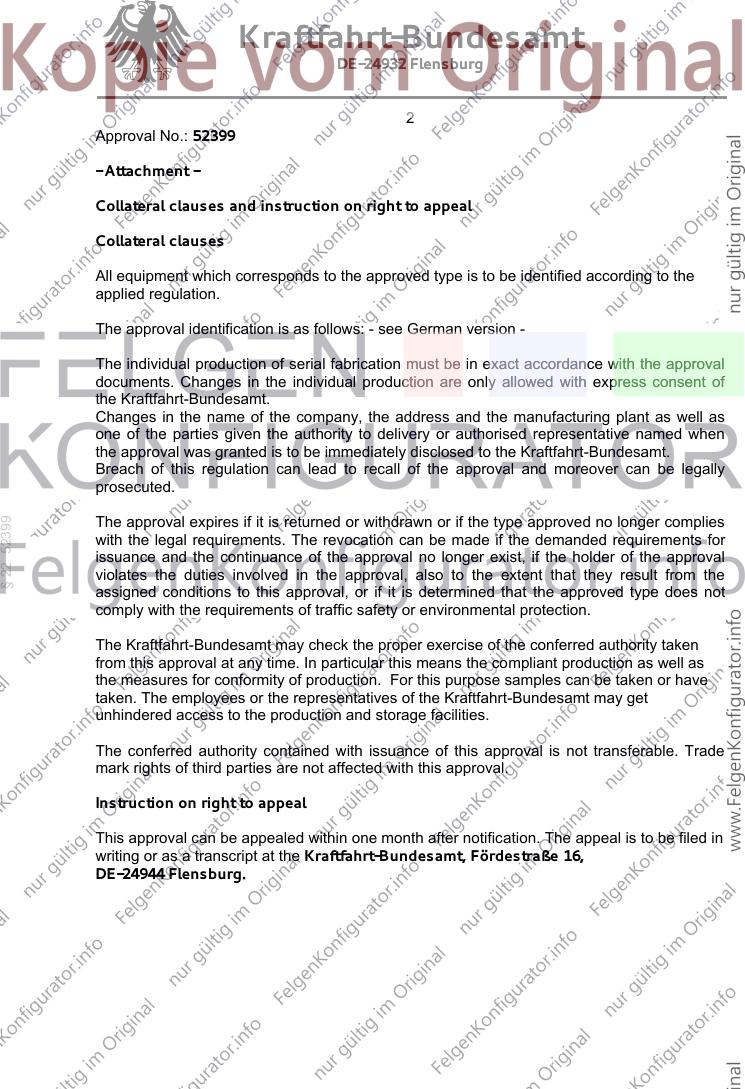

Approval No.: 52399
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
The approval expires if it is returned or withdrawn or if the type approved no longer complies
§ 22 52399
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.

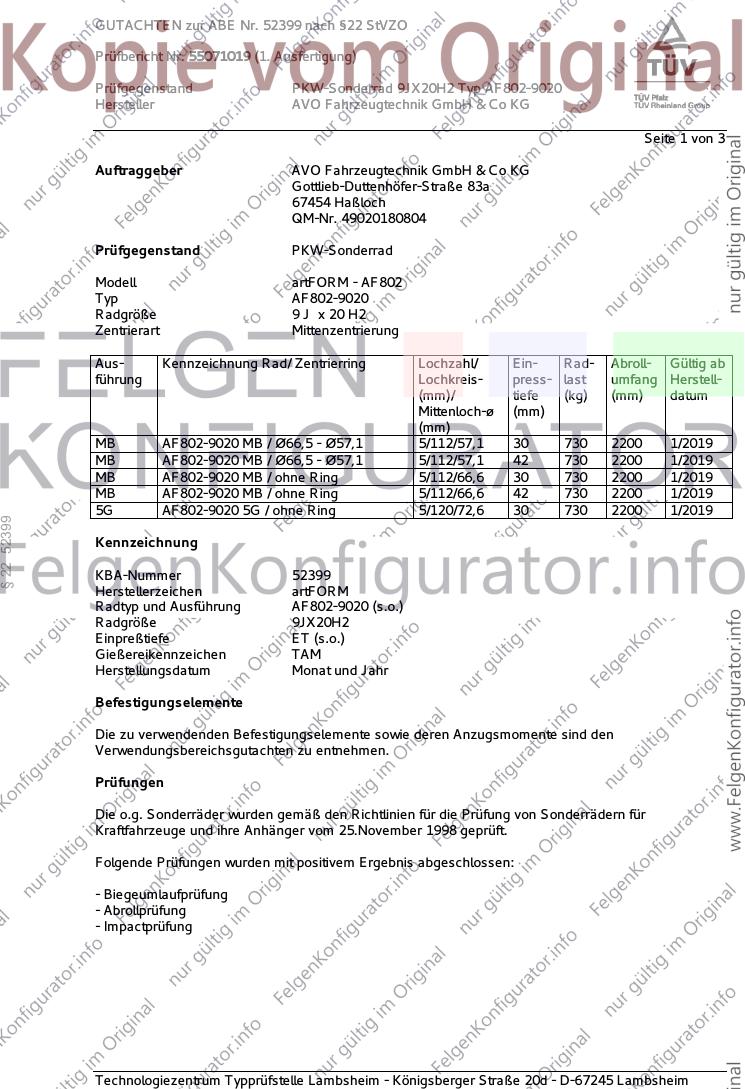

GUTACHTEN zur ABE Nr. 52399 nach §22 StVZO
Prüfbericht Nr. 55071019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AF802-9020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 3
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell artFORM - AF802
Typ AF802-9020
Radgröße 9 J x 20 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
MB AF802-9020 MB / Ø66,5 - Ø57,1 5/112/57,1 30 730 2200 1/2019
MB AF802-9020 MB / Ø66,5 - Ø57,1 5/112/57,1 42 730 2200 1/2019
MB AF802-9020 MB / ohne Ring 5/112/66,6 30 730 2200 1/2019
MB AF802-9020 MB / ohne Ring 5/112/66,6 42 730 2200 1/2019
5G AF802-9020 5G / ohne Ring 5/120/72,6 30 730 2200 1/2019
§ 22 52399
Kennzeichnung
KBA-Nummer 52399
Herstellerzeichen artFORM
Radtyp und Ausführung AF802-9020 (s.o.)
Radgröße 9JX20H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen TAM
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52399 nach §22 StVZO
Prüfbericht Nr. 55071019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AF802-9020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 3
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Ein- Radlast Abroll- Ver- Datum Ort
führung press- (kg) umfang fahr-
tiefe (mm) en
(mm)
MB 5/112/66,6 30 730 2200 FE 05/2019 TZT Lambsheim
MB 5/112/66,6 42 730 2200 FE 05/2019 TZT Lambsheim
5G 5/120/72,6 30 730 2200 FE 05/2019 TZT Lambsheim
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Datum Ort
führung press- (kg) größe
tiefe
(mm)
MB 5/112/66,6 42 730 225/35R20 05/2019 TZT Lambsheim
5G 5/120/72,6 30 730 225/35R20 05/2019 TZT Lambsheim
§ 22 52399
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Ver- Datum Ort
führung press- (kg) größe fahr-
tiefe en
(mm)
MB 5/112/66,6 42 730 285/50R20 FE 05/2019 TZT Lambsheim
5G 5/120/72,6 30 730 285/50R20 FE 05/2019 TZT Lambsheim
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 112/5-ET30-MB betrug 14,04 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Technologiezentrum Typprüfstelle Lambsheim im
Mai 2019 durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52399 nach §22 StVZO
Prüfbericht Nr. 55071019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AF802-9020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 3
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 05.04.2019
Radzeichnung AF802-9020 17.01.2019
Verwendungen Anlagen 1-10
Der Prüfbericht umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
§ 22 52399
Lambsheim, 22. November 2019
Tufan 00333175.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

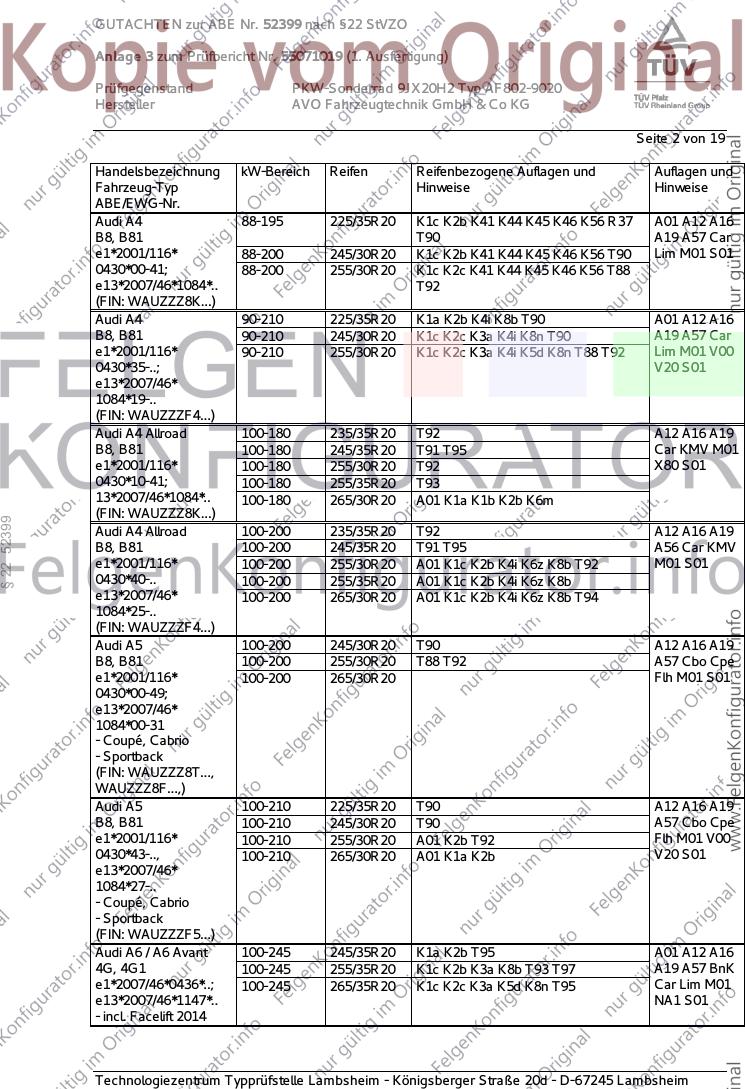

GUTACHTEN zur ABE Nr. 52399 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55071019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AF802-9020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 19
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell artFORM - AF802
Typ AF802-9020
Radgröße 9JX20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB AF802-9020 MB / ohne Ring 5/112/66,6 30 730 2200
Kennzeichnungen
KBA-Nummer 52399
Herstellerzeichen artFORM
Radtyp und Ausführung AF802-9020 (s.o.)
Radgröße 9JX20H2
§ 22 52399
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28,3
S02 Schraube M14x1,5 Kegel 60° 140 30
S03 Schraube M14x1,5 Kegel 60° 130 28,3
S04 Schraube M14x1,5 Kegel 60° 150 28,3
S05 Schraube M14x1,5 Kegel 60° 150 33
S06 Schraube M14x1,5 Kegel 60° 150 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52399 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55071019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AF802-9020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/35R20 K1c K2b K41 K44 K45 K46 K56 R37 A01 A12 A16
B8, B81 T90 A19 A57 Car
e1*2001/116* 88-200 245/30R20 K1c K2b K41 K44 K45 K46 K56 T90 Lim M01 S01
0430*00-41; 88-200 255/30R20 K1c K2c K41 K44 K45 K46 K56 T88
e13*2007/46*1084*.. T92
(FIN: WAUZZZ8K...)
Audi A4 90-210 225/35R20 K1a K2b K4i K8b T90 A01 A12 A16
B8, B81 90-210 245/30R20 K1c K2c K3a K4i K8n T90 A19 A57 Car
e1*2001/116* 90-210 255/30R20 K1c K2c K3a K4i K5d K8n T88 T92 Lim M01 V00
0430*35-..; V20 S01
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
Audi A4 Allroad 100-180 235/35R20 T92 A12 A16 A19
B8, B81 100-180 245/35R20 T91 T95 Car KMV M01
e1*2001/116* 100-180 255/30R20 T92 X80 S01
0430*10-41; 100-180 255/35R20 T93
13*2007/46*1084*.. 100-180 265/30R20 A01 K1a K1b K2b K6m
(FIN: WAUZZZ8K...)
§ 22 52399
Audi A4 Allroad 100-200 235/35R20 T92 A12 A16 A19
B8, B81 100-200 245/35R20 T91 T95 A56 Car KMV
e1*2001/116* 100-200 255/30R20 A01 K1c K2b K4i K6z K8b T92 M01 S01
0430*40-.. 100-200 255/35R20 A01 K1c K2b K4i K6z K8b
e13*2007/46* 100-200 265/30R20 A01 K1c K2b K4i K6z K8b T94
1084*25-..
(FIN: WAUZZZF4...)
Audi A5 100-200 245/30R20 T90 A12 A16 A19
B8, B81 100-200 255/30R20 T88 T92 A57 Cbo Cpe
e1*2001/116* 100-200 265/30R20 Flh M01 S01
0430*00-49;
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A5 100-210 225/35R20 T90 A12 A16 A19
B8, B81 100-210 245/30R20 T90 A57 Cbo Cpe
e1*2001/116* 100-210 255/30R20 A01 K2b T92 Flh M01 V00
0430*43-.., 100-210 265/30R20 A01 K1a K2b V20 S01
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Audi A6 / A6 Avant 100-245 245/35R20 K1a K2b T95 A01 A12 A16
4G, 4G1 100-245 255/35R20 K1c K2b K3a K8b T93 T97 A19 A57 BnK
e1*2007/46*0436*..; 100-245 265/35R20 K1c K2c K3a K5d K8n T95 Car Lim M01
e13*2007/46*1147*.. NA1 S01
- incl. Facelift 2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52399 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55071019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AF802-9020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 / A6 Avant 120-250 225/40R20 K2b T94 146 A01 A12 A16
F2 120-250 235/40R20 K1a K2b K5c T96 146 A19 A57 Car
e1*2007/46*1801*..; 120-250 245/40R20 K1a K2b K5c T95 T99 146 KOV L06 Lim
120-250 255/35R20 K1c K2c K5d K7c K8e T93 T97 146 M01 MHy
120-250 255/40R20 K1c K2c K5d K7c K8e 146 S01
120-250 265/35R20 K1c K2c K5d K7i K8m T95 T99 146
Audi A6 allroad 140-245 235/45R20 K6w T00 T96 146 A01 A12 A16
4G, 4G1 140-245 245/40R20 K5w K6x T99 146 A19 A56 B92
e1*2007/46*0436*..; 140-245 255/40R20 K1a K1b K2b K3a K5x K6y K8e T01 Car KMV M01
e13*2007/46*1147*.. T97 146 S01
- incl. Facelift 2014 140-245 265/35R20 K1c K2b K3a K5a K5x K6y K8m T99
146
140-245 265/40R20 K1c K2b K3a K5a K5x K6y K8m 146
140-245 275/35R20 K1c K2c K3a K5b K5x K6y K8s 146
Audi A7 Sportback 140-245 245/35R20 T91 T95 A12 A16 A19
4G, 4G1 140-245 255/35R20 T93 T97 A57 BnK M01
e1*2007/46*0436*..; 140-245 265/35R20 S01
e13*2007/46*1147*.. 140-245 275/30R20 A01 K2b T93 T97
- incl. Facelift 2014 140-245 275/35R20 A01 K2b
§ 22 52399
Audi A7 Sportback 150-250 225/40R20 T94 146 A12 A16 A19
F2 150-250 235/40R20 T96 146 A57 L06 M01
e1*2007/46*1801*..; 150-250 245/40R20 T95 T99 146 MHy S01
e1*2007/46*1840*.. 150-250 255/35R20 T97 146
150-250 255/40R20 146
150-250 265/35R20 A01 K5c 146
150-250 275/35R20 A01 K2b K5d K7c 146
Audi A8 150-320 235/45R20 T96 146 A12 A16 A19
4H 150-320 245/40R20 T99 146 A57 BnK M01
e1*2007/46*0284*.. 150-320 255/40R20 146 NBF P40 S01
e1*2007/46*0398*.. 150-320 265/40R20 146
150-320 275/35R20 A01 K1a K2b 146
Audi A8 210, 250 235/45R20 A91 T00 146 A16 A19 A56
F8 210, 250 245/40R20 A12 T99 146 A60 L06 M01
e1*2007/46*1751*.. 210, 250 255/40R20 A12 T97 146 MHy S01
210, 250 265/40R20 A01 A12 K2b 146
210, 250 275/35R20 A01 A12 K1a K2b K3a T98 146
210, 250 275/40R20 A01 A12 G01 K1a K2b K3a 145
Audi Q5 100-200 235/45R20 A12 A16 A19
8R, 8R1, 8R2 100-200 245/45R20 A01 K1a M01 S02
e1*2001/116*0473*..; 100-200 255/45R20 A01 K1a K1b K2b 143
e1*2001/116*0497*.., 100-200 275/40R20 A01 K1c K2b
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52399 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55071019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AF802-9020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 100-200 235/45R20 A12 A16 A19
8R, 8R1, 8R2 100-200 245/45R20 KMV M01
e1*2001/116*0473*..; 100-200 255/45R20 143 S02
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 100-210 235/45R20 A12 A16 A19
FY 100-210 245/45R20 A01 K1a K2b 145 A57 M01 S02
e1*2007/46*1550*.., 100-210 245/45R20 K1v K2h 145
e1*2007/46*1685*.. 100-210 255/40R20 A01 K1a K1b K2b
100-210 255/45R20 A01 K1a K1b K2b 143
100-210 265/40R20 A01 K1c K2b
100-210 265/45R20 A01 K1c K2b 142
100-210 275/40R20 A01 K1c K2c 145
Audi S4 245 245/30R20 K1c K2b K41 K44 K45 K46 K56 Lim A01 A12 A16
B8, B81 T90 A19 M01 S01
e1*2001/116*0430*..; 245 255/30R20 Car K1c K2c K41 K44 K45 K46 K56
§ 22 52399
e13*2007/46*1084*.. Lim T92
(FIN: WAUZZZ8K...)
Audi S4 255, 260 225/35R20 K1a K2b K4i K8b M+S T90 A01 A12 A16
B8, B81 255, 260 245/30R20 K1c K2c K3a K4i K8n T90 A19 A56 Car
e1*2001/116* 255, 260 255/30R20 K1c K2c K3a K4i K5d K8n T92 Lim M01 V00
0430*43..., V20 S01
e13*2007/46*1084*25-
(FIN:WAUZZZF4...)
Audi S5 245, 260 255/30R20 T92 A12 A16 A19
B8, B81 245, 260 265/30R20 T94 A56 Cbo Cpe
e1*2001/116* 260 245/30R20 T90 Flh M01 S01
0430*00-49,
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi S5 255, 260 245/30R20 T90 A12 A16 A19
B8, B81 255, 260 255/30R20 A01 K2b T92 A56 Cbo Cpe
e1*2001/116* 255, 260 265/30R20 A01 K1a K2b Flh M01 S01
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52399 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55071019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AF802-9020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi SQ5 230-260 235/45R20 M+S A12 A16 A19
8R, 8R1 230-260 245/45R20 M+S KMV M01
e1*2001/116*0473*..; 230-260 255/45R20 143 S02
e13*2007/46*1083*..; 230-260 275/40R20 A01 K1a
- mit Radhaus-
Verbreiterungen
Audi SQ5 255, 260 235/45R20 A11 M+S 146 A16 A19 A56
FY 255, 260 245/45R20 A12 M+S 145 K1v K2h M01
e1*2007/46*1550*.. 255, 260 255/40R20 A01 A12 K1b 146 S02
255, 260 255/45R20 A01 A12 K1b 143
255, 260 265/40R20 A01 A12 K1c K2b 146
255, 260 265/45R20 A01 A12 K1c K2b 142
255, 260 275/40R20 A01 A12 K1c K2c 145
Infiniti QX30 AWD 125, 155 235/35R20 K2b K5x K6w K8e T88 T92 A01 A12 A16
H15 125, 155 235/40R20 K2b K5x K6w K8e A19 A56 M01
e11*2007/46*2977*.., 125, 155 245/35R20 K1b K2b K5x K6w K8m S03
e5*2007/46*1030*..
CL-Klasse 220-368 245/35R20 K1a K2b K41 K42 K45 K56 T91 T95 A01 A12 A16
215 220-368 275/30R20 K2c K42 K44 K56 R03 T93 T97 A19 M01 R21
e1*98/14*0113*.. V20 S05
§ 22 52399
CL-Klasse 285 245/35R20 K1a K1b K41 R37 T91 T95 A01 A12 A16
216 285,320 255/35R20 K1c K41 K45 T93 T97 A19 Cpe M01
e1*2001/116*0372*.. 285,320 265/30R20 K1c K41 K45 T94 V00 VS0 S04
(FIN: WDD216...) 285,320 265/35R20 K1c K41 K45 T95 T99
285,320 275/30R20 K2b R03 T97
285,320 275/35R20 K2b R03
CLS 500 300 255/30R20 A01 K1a K5c K5k T92 A12 A16 A19
218 A57 Lim M01
e1*2007/46*0485*.. S03
- incl. Facelift 2014
CLS Shooting Brake 120-245 255/30R20 K1a K5c K5k T92 A01 A12 A16
218 A19 A57 Car
e1*2007/46*0485*.. M01 S03
- incl. Facelift 2014
CLS-Klasse 120-245 245/30R20 T90 A12 A16 A19
218 120-245 255/30R20 A01 K1a K5c K5k T92 A57 Lim M01
e1*2007/46*0485*.. S03
- incl. Facelift 2014
CLS-Klasse 155-285 245/30R20 R37 T90 A12 A16 A19
219 155-285 255/30R20 T88 T92 M01 S03
e1*2001/116*0295*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52399 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55071019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AF802-9020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 6 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 75-215 245/30R20 K1c K2c K41 K42 T90 A01 A12 A16
211 A19 Lim M01
e1*98/14*0183*.., R21 S03
e1*2001/116*0183*..
E-Klasse 100-200 245/30R20 K1c K2c K4k K6c K6g K7c T90 A01 A12 A16
212 A19 A58 F38
e1*2001/116*0501*.. Lim M01 NoH
- mit Luftfederung S03
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-220 235/35R20 K1c K2b K5d K5i K5k R37 T92 A01 A12 A16
212 110-220 235/35R20 K1c K5d K5i K5k R02 R37 T92 A19 A58 Lim
e1*2001/116* 110-220 245/35R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h M01 NoP V20
0501*24-.. T91 T95 S04
(FIN: WDD213...) 110-220 255/30R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T92
110-220 255/35R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T93 T97
110-220 265/30R20 K2c K4i K6i K8m R03 T94
110-220 275/30R20 K2c K4i K6i K8m R03 T93 T97
§ 22 52399
E-Klasse 100-200 245/30R20 K1c K2c K4k K6c K6g K7c T90 A01 A12 A16
212, 212G A19 A58 F39
e1*2001/116*0501*..; Lim M01 NoH
e1*2007/46*0484*.. S03
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 120-143 235/35R20 K1c K2b K5d K5i K5k R37 T92 A01 A12 A16
212 120-143 255/30R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h A19 A56 Lim
e1*2001/116* T92 M01 NoH V20
0501*24-.. 120-143 265/30R20 K2c K4i K6i K8m R03 T94 S04
(FIN: WDD213...) 120-270 245/35R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T91 T95
120-270 255/35R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T93 T97
120-270 275/30R20 K2c K4i K6i K8m R03 T93 T97
E-Klasse All Terrain 143-250 245/40R20 K1c K5d K5w 146 A01 A12 A16
4matic 143-250 255/35R20 K1c K2a K2b K5d K5x K6w T97 146 A19 A56 KMV
R1ES 143-250 265/35R20 K1c K2c K5d K5x K6y K8h 146 M01 S04
e1*2007/46*1560*..
(FIN: WDD213...)
E-Klasse Coupé / 120-220 235/35R20 R37 T92 A12 A16 A19
Cabrio 120-220 245/35R20 A01 K1a K1b K2b T91 T95 A58 Cbo Cpe
R1EC 120-220 255/30R20 A01 K1c K2c K5d K5i K5k K6i K6r K9v M01 NoP V20
e1*2007/46*1666*.. T92 S04
120-220 255/35R20 A01 K1c K2c K5d K5i K5k K6i K6r K9v
120-220 265/30R20 A01 K1c K2c K5d K5i K5k K6i K6r K9v
T94
120-220 275/30R20 A01 K2c K6i K6r K8h K9v R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52399 nach §22 StVZO
Prüfbericht Nr. 55071019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AF802-9020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 3
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell artFORM - AF802
Typ AF802-9020
Radgröße 9 J x 20 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
MB AF802-9020 MB / Ø66,5 - Ø57,1 5/112/57,1 30 730 2200 1/2019
MB AF802-9020 MB / Ø66,5 - Ø57,1 5/112/57,1 42 730 2200 1/2019
MB AF802-9020 MB / ohne Ring 5/112/66,6 30 730 2200 1/2019
MB AF802-9020 MB / ohne Ring 5/112/66,6 42 730 2200 1/2019
5G AF802-9020 5G / ohne Ring 5/120/72,6 30 730 2200 1/2019
§ 22 52399
Kennzeichnung
KBA-Nummer 52399
Herstellerzeichen artFORM
Radtyp und Ausführung AF802-9020 (s.o.)
Radgröße 9JX20H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen TAM
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52399 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55071019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AF802-9020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 8 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLC-Coupé 100-190 235/45R20 A10 146 A16 A19 A57
204X 100-190 245/45R20 A10 145 Flh KMV M01
e1*2001/116* 100-190 255/40R20 A32 146 V20 S06
0480*18-.. 100-190 255/45R20 A32 143
(FIN: WDC253...) 100-190 265/40R20 A01 A12 K1a 146
100-190 265/45R20 A01 A12 K1a K3u 142
100-190 275/40R20 A01 A12 K1a K1b 145
GLC-Klasse 100-190 235/45R20 146 A12 A16 A19
204X 100-190 245/45R20 145 A57 M01
e1*2001/116* 100-190 255/40R20 146 MHy
0480*16-.. 100-190 255/45R20 143 S06
(FIN: WDC253...) 100-190 265/40R20 A01 K1a 146
100-190 265/45R20 A01 K1a K3u 142
100-190 275/40R20 A01 K1a K1b K2b 145
GLK-Klasse 100-225 235/45R20 K1c K2a K2b A01 A12 A16
204X 100-225 245/40R20 K1c K2c K5a K6a A19 M01 V20
e1*2001/116* 100-225 245/45R20 K1c K2c K5a K6a S04
0480*00-16 100-225 255/40R20 K1c K2c K5a K6a
(FIN: WDC204...)
§ 22 52399
S 63/65 -/AMG 430-463 255/40R20 K1a K1b M+S T01 T97 146 A01 A12 A16
221, 221AMG 430-463 265/35R20 K1c K5d M+S T99 146 A19 A57 Lim
e1*2001/116* M01 P42 S04
0335*20-..;
0396*09-..
ab Modell 2013
(FIN: WDD222...)
S 63/65 AMG 430-463 255/40R20 K1a M+S A01 A12 A16
Coupé/Cabrio 430-463 265/35R20 K1c K5d M+S A19 A57 Cbo
221 Cpe M01 P42
e1*2001/116* S04
0335*23-..;
0396*12-..
(FIN: WDD217...)
S-Klasse 145-368 245/35R20 K1c K2b K41 K42 K45 K56 T91 T95 A01 A12 A16
220 145-368 275/30R20 K2c K42 K44 K56 R03 T97 A19 A61 M01
e1*97/27*0099*.. NBF R21 V20
S05
S-Klasse 150-285 245/35R20 K1a K1b K41 R37 T91 T95 146 A01 A12 A16
221 150-320 255/35R20 K1a K1b K41 K42 T93 T97 146 A19 M01 V00
e1*2001/116*0335*.. 150-320 265/30R20 K1c K2b K41 K45 K56 T94 146 VS0 S04
(FIN: WDD221...) 150-320 265/35R20 K1c K2b K41 K42 K45 K56 T95 146
150-320 275/30R20 K2b K42 K56 R03 T97 146
150-320 275/35R20 K2b K42 K56 R03 146
S-Klasse 150-345 245/40R20 A90 T95 T99 146 A16 A19 A57
222, 221 150-345 255/35R20 A01 A12 K1a K1b T97 146 BnK Lim M01
e1*2007/46*0960*..; 150-345 255/40R20 A01 A12 K1a K1b T01 T97 146 V20 S04
e1*2001/116* 150-345 265/35R20 A01 A12 K1c K5d T95 T99 146
0335*19-.. 150-345 275/35R20 A01 A12 K2b K6g R03 146
ab Modell 2013
(FIN: WDD222...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52399 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55071019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AF802-9020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 9 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 270, 335 245/40R20 A32 A16 A19 A57
Coupé/Cabrio 270, 335 255/35R20 A01 A12 K1a Cbo Cpe M01
221 270, 335 255/40R20 A01 A12 K1a V20 S04
e1*2001/116* 270, 335 265/35R20 A01 A12 K1c K5d
0335*23-.. 270, 335 275/35R20 A12 R03
(FIN: WDD217...)
SL 170-285 255/30R20 T88 T92 A12 A16 A19
230 M01 R21 S03
e1*98/14*0169*00-18
Baureihe 230
(FIN: WDB230...)
SL 225, 320 255/30R20 A90 T88 T92 A16 A19 M01
230, 231 X36 S03
e1*2007/46*0803*..;
e1*98/14*0169*19-23
Baureihe 231
(FIN: WDD231...)
SL 600 368,380 255/30R20 T92 A12 A16 A19
230 M01 R21 S03
e1*98/14*0169*00-18
§ 22 52399
Baureihe 230
(FIN: WDB230...)
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52399 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55071019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AF802-9020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 10 von 19
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
§ 22 52399
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
145 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1450 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
146 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1460 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52399 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55071019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AF802-9020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 11 von 19
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
§ 22 52399
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52399 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55071019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AF802-9020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 12 von 19
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.

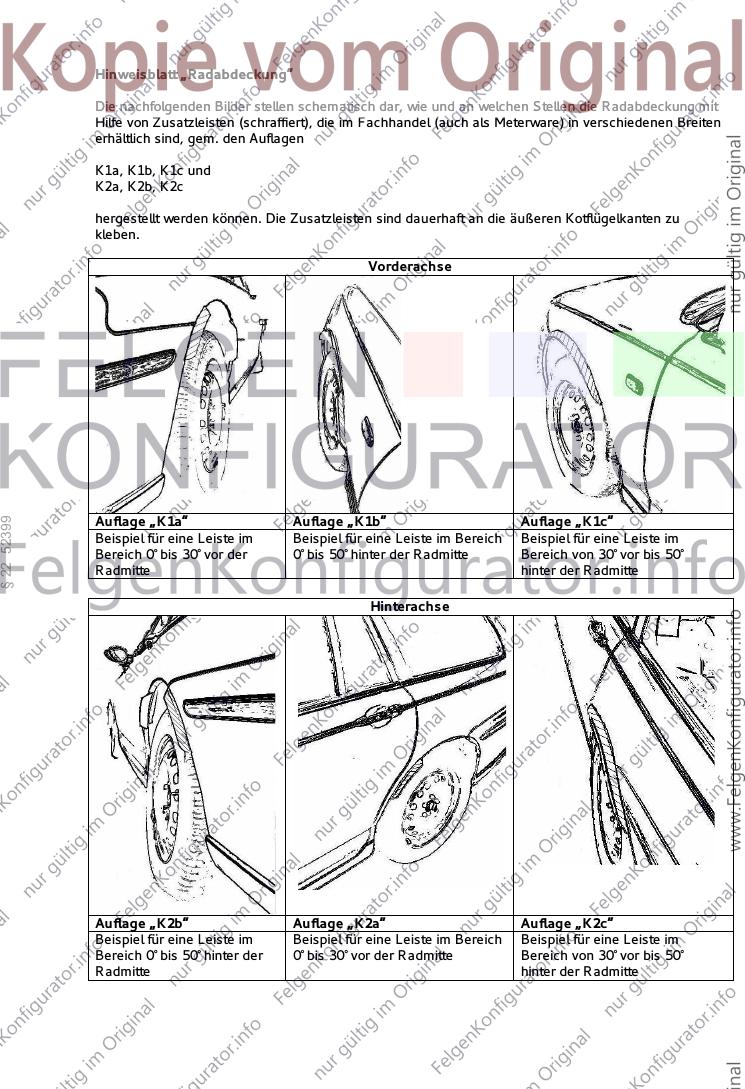

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
§ 22 52399
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach
außen drücken) bzw. auszuschneiden und dauerhaft zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52399 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55071019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AF802-9020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 13 von 19
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
§ 22 52399
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52399 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55071019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AF802-9020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

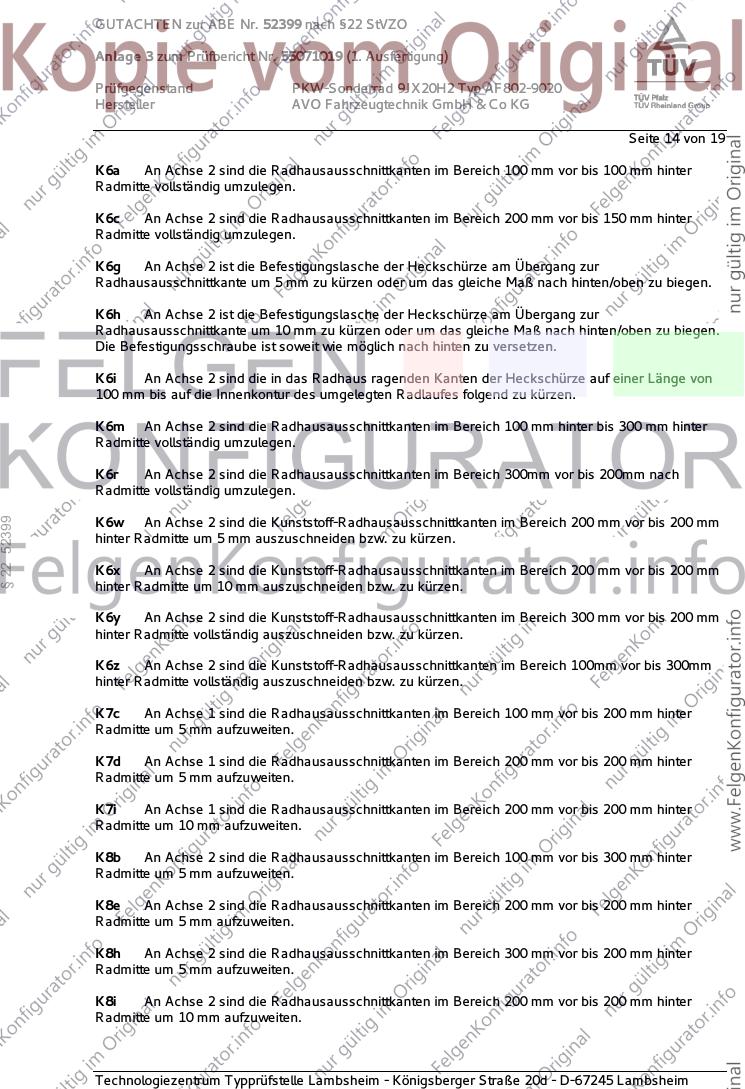

Seite 14 von 19
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6m An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm hinter bis 300 mm hinter
Radmitte vollständig umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
§ 22 52399
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K6z An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100mm vor bis 300mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52399 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55071019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AF802-9020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

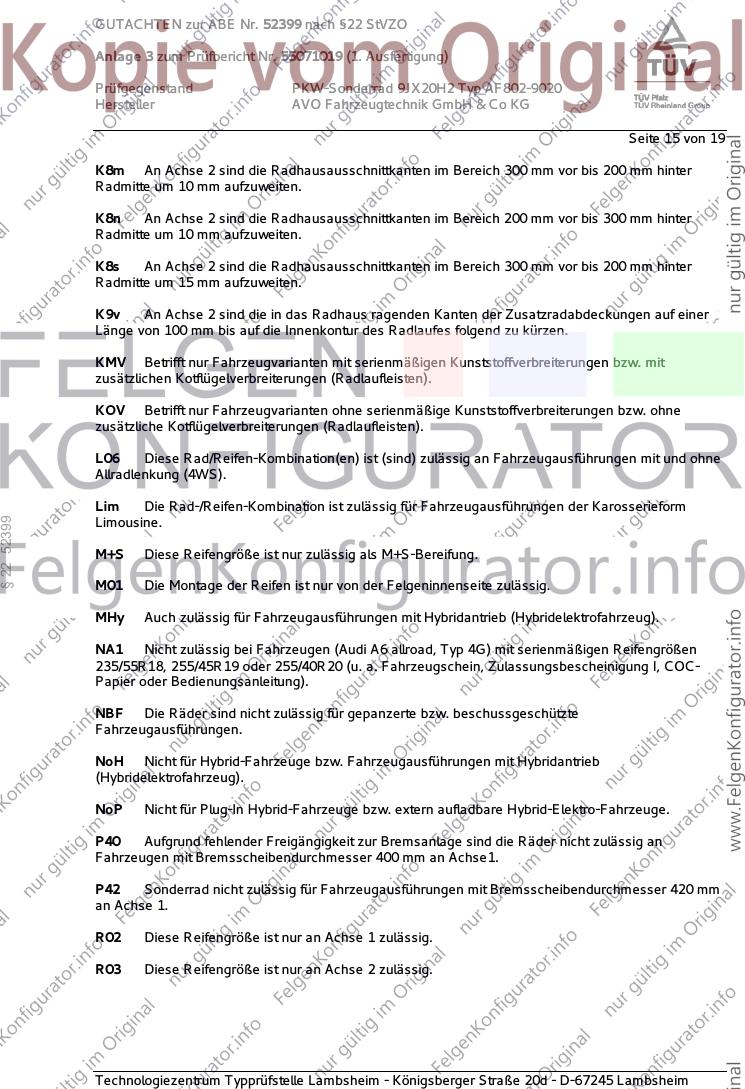

Seite 15 von 19
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
§ 22 52399
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M01 Die Montage der Reifen ist nur von der Felgeninnenseite zulässig.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-In Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
P40 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 400 mm an Achse1.
P42 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 420 mm
an Achse 1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52399 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55071019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AF802-9020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 19
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell artFORM - AF802
Typ AF802-9020
Radgröße 9JX20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB AF802-9020 MB / ohne Ring 5/112/66,6 30 730 2200
Kennzeichnungen
KBA-Nummer 52399
Herstellerzeichen artFORM
Radtyp und Ausführung AF802-9020 (s.o.)
Radgröße 9JX20H2
§ 22 52399
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28,3
S02 Schraube M14x1,5 Kegel 60° 140 30
S03 Schraube M14x1,5 Kegel 60° 130 28,3
S04 Schraube M14x1,5 Kegel 60° 150 28,3
S05 Schraube M14x1,5 Kegel 60° 150 33
S06 Schraube M14x1,5 Kegel 60° 150 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52399 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55071019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AF802-9020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 17 von 19
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§ 22 52399
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52399 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55071019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AF802-9020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

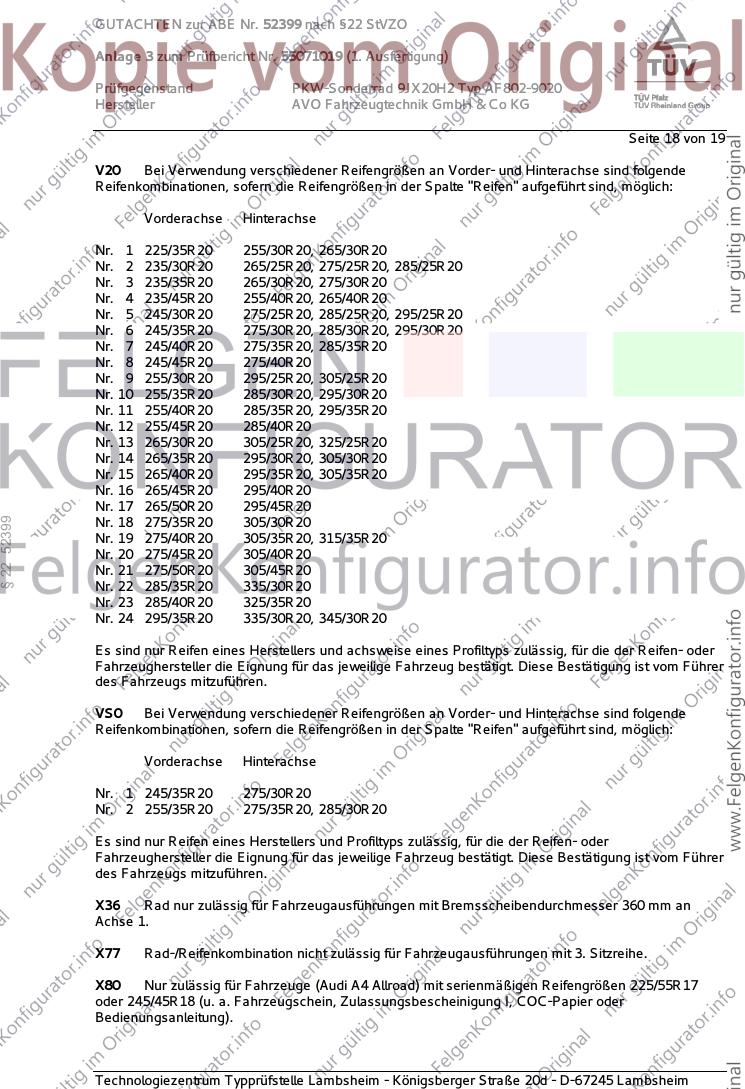

Seite 18 von 19
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 265/50R20 295/45R20
§ 22 52399
Nr. 18 275/35R20 305/30R20
Nr. 19 275/40R20 305/35R20, 315/35R20
Nr. 20 275/45R20 305/40R20
Nr. 21 275/50R20 305/45R20
Nr. 22 285/35R20 335/30R20
Nr. 23 285/40R20 325/35R20
Nr. 24 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VS0 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/35R20 275/30R20
Nr. 2 255/35R20 275/35R20, 285/30R20
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X36 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an
Achse 1.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad) mit serienmäßigen Reifengrößen 225/55R17
oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52399 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55071019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ AF802-9020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

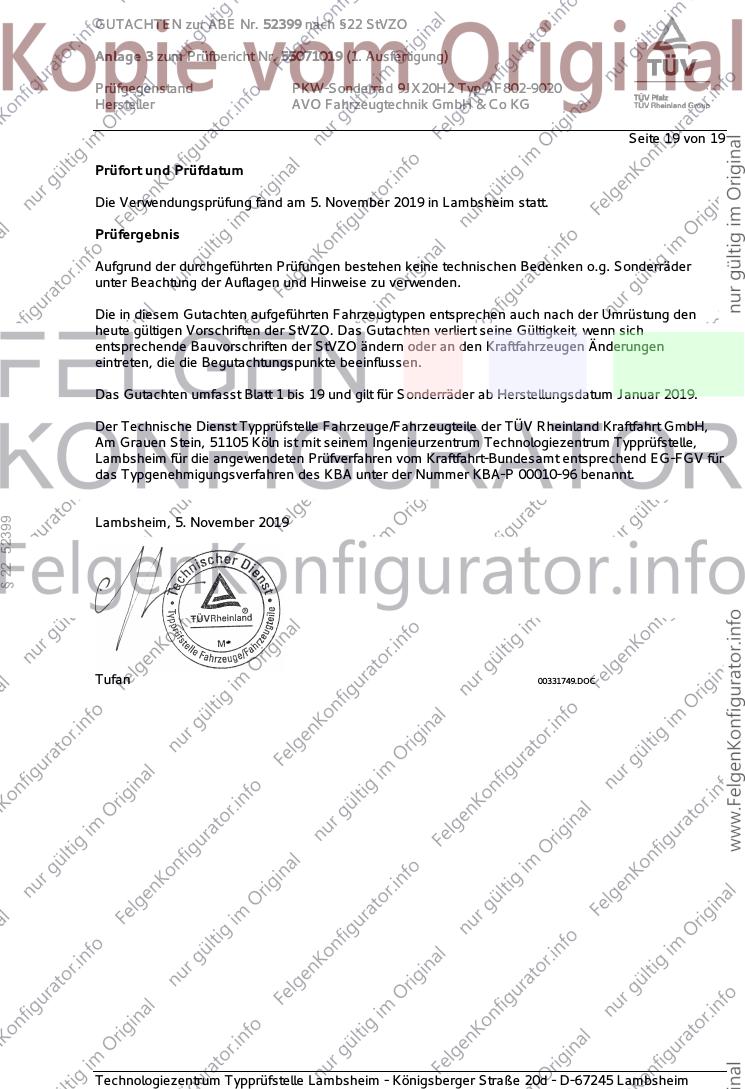

Seite 19 von 19
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 5. November 2019 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 19 und gilt für Sonderräder ab Herstellungsdatum Januar 2019.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
§ 22 52399
Lambsheim, 5. November 2019
Tufan 00331749.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§ 22 52399
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
