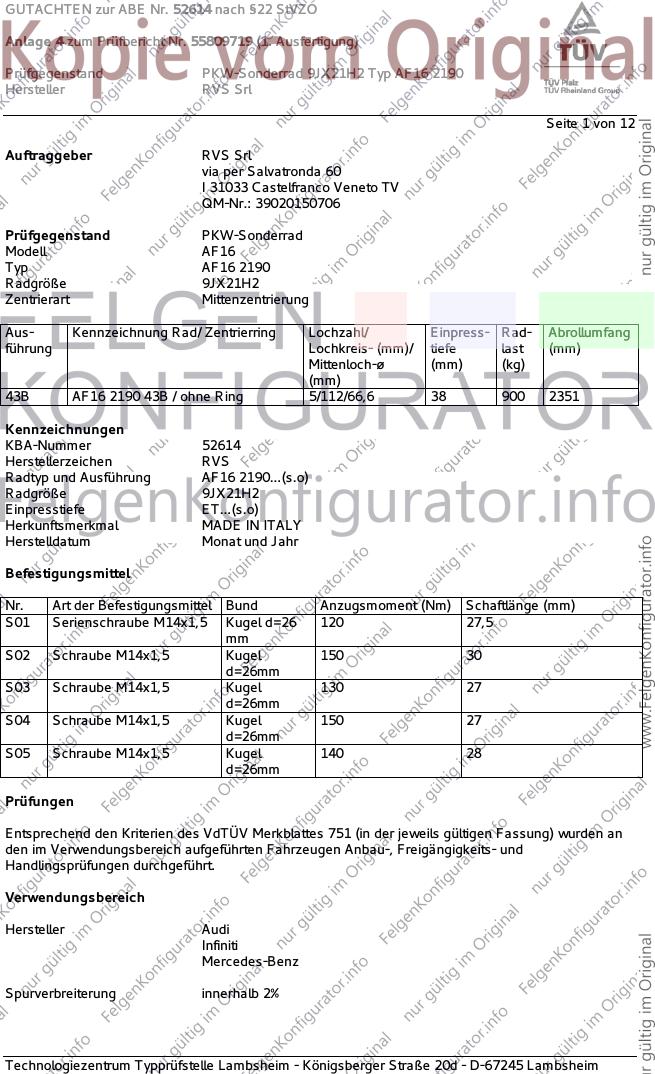

GUTACHTEN zur ABE Nr. 52614 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55809719 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX21H2 Typ AF16 2190
Hersteller RVS Srl
Seite 1 von 12
Auftraggeber RVS Srl
via per Salvatronda 60
I 31033 Castelfranco Veneto TV
QM-Nr.: 39020150706
Prüfgegenstand PKW-Sonderrad
Modell AF16
Typ AF16 2190
Radgröße 9JX21H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
43B AF16 2190 43B / ohne Ring 5/112/66,6 38 900 2351
Kennzeichnungen
KBA-Nummer 52614
Herstellerzeichen RVS
Radtyp und Ausführung AF16 2190...(s.o)
Radgröße 9JX21H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M14x1,5 Kugel d=26 120 27,5
mm
S02 Schraube M14x1,5 Kugel 150 30
d=26mm
S03 Schraube M14x1,5 Kugel 130 27
d=26mm
S04 Schraube M14x1,5 Kugel 150 27
d=26mm
S05 Schraube M14x1,5 Kugel 140 28
d=26mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52614 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55809719 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX21H2 Typ AF16 2190
Hersteller RVS Srl
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 / A6 Avant 100-185 255/30R21 Car T93 A12 A14 A18
4G, 4G1 100-245 255/30R21 Lim T93 A57 NA1 S01
e1*2007/46*0436*..; 100-245 265/30R21 A01 Car K1a K2b Lim T96
e13*2007/46*1147*.. 100-245 275/30R21 A01 Car K1c K2b K3a K8b Lim
- incl. Facelift 2014
Audi A6 / A6 Avant 120-250 245/35R21 T96 A12 A14 A18
F2 120-250 255/35R21 A01 K2b K5c A57 Car KOV
e1*2007/46*1801*..; 120-250 265/30R21 A01 K1a K2b K5d K7c T96 L06 Lim MHy
120-250 265/35R21 A01 K1a K2b K5d K7c S01
120-250 275/30R21 A01 K1c K2b K5d K7c K8e T98
Audi A6 allroad 140-245 255/35R21 K6w T98 A01 A12 A14
4G, 4G1 140-245 265/35R21 K5w K6x T01 T97 A18 A56 B92
e1*2007/46*0436*..; Car KMV S01
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A7 Sportback 140-230 255/30R21 T93 A12 A14 A18
4G, 4G1 140-245 265/30R21 A57 S01
e1*2007/46*0436*..;
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A8 210, 250 255/35R21 T98 A12 A14 A18
F8 210, 250 265/35R21 A56 A60 L06
e1*2007/46*1751*.. 210, 250 275/30R21 T98 MHy S01
210, 250 275/35R21
Audi Q5 100-200 245/40R21 A12 A14 A18
8R, 8R1, 8R2 100-200 255/35R21 T98 S05
e1*2001/116*0473*..;
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 245/40R21 A12 A14 A18
8R, 8R1, 8R2 100-200 255/35R21 T98 KMV S05
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 100-210 245/40R21 A12 A14 A18
FY 100-210 255/40R21 A57 S05
e1*2007/46*1550*.., 100-210 265/35R21 A01 K1a K2b
e1*2007/46*1685*.. 100-210 265/35R21 K1v K2h
Audi S6 / S6 Avant 309, 331 265/30R21 K1a K2b T96 A01 A12 A14
4G, 4G1 309, 331 275/30R21 K1c K2b K3a K8b T98 A18 A56 Car
e1*2007/46*0436*..; Lim S01
e13*2007/46*1147*..
- incl. Facelift 2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52614 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55809719 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX21H2 Typ AF16 2190
Hersteller RVS Srl
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S7 Sportback 309, 331 265/30R21 T96 A12 A14 A18
4G, 4G1 A56 S01
e1*2007/46*0436*..;
e13*2007/46*1147*..
- incl. Facelift 2014
Audi SQ5 255, 260 255/40R21 A12 A14 A18
FY 255, 260 265/35R21 A56 K1v K2h
e1*2007/46*1550*.. S05
Infiniti QX30 AWD 125, 155 245/30R21 K5v K6w T91 A01 A12 A14
H15 A18 A56 S03
e11*2007/46*2977*..,
e5*2007/46*1030*..
E-Klasse Coupé / 120-220 245/30R21 T91 A12 A14 A18
Cabrio A58 Cbo Cpe
R1EC NoP S04
e1*2007/46*1666*..
GL-Klasse 190-320 275/40R21 A12 180 A14 A18 A56
166 KMV S02
e1*2007/46*
0598*05-17
(FIN: WDC1668...)
- mit Radhaus-
Verbreiterungen
GLA 45 AMG 4matic 265, 280 245/30R21 K2b K6x K8a T91 A01 A12 A14
245G, -/AMG 265, 280 255/30R21 K1b K2c K5v K6g K6y K8i T93 A18 A56 S03
e1*2001/116*0470*..;
e1*2007/46*1207*..
GLA-Klasse 80-155 245/30R21 K1a K1b K2b K5v K6x K8a T87 T91 A01 A12 A14
245G 80-155 255/30R21 K1c K2c K5a K5x K6g K6y K8i A18 A57 Flh
e1*2001/116* S03
0470*06-..
GLC 43 AMG 270 245/40R21 M+S A12 A14 A18
204X 270 255/35R21 T98 A56 S02
e1*2001/116* 270 255/40R21
0480*18-..
(FIN: WDC253...)
GLC 43 AMG Coupé 270 245/40R21 A12 R02 A14 A18 A56
204X 270 245/40R21 A91 M+S Flh V21 S02
e1*2001/116* 270 255/35R21 A12
0480*18-.. 270 255/40R21 A12
(FIN: WDC253...) 270 275/35R21 A01 A12 R03
GLC-Coupé 100-190 245/40R21 A91 A14 A18 A57
204X 100-190 255/35R21 A12 Flh KMV V21
e1*2001/116* 100-190 255/40R21 A12 S02
0480*18-.. 100-190 275/35R21 A12 R03
(FIN: WDC253...)
GLC-Klasse 100-190 245/40R21 A12 A14 A18
204X 100-190 255/35R21 T98 A57 MHy S02
e1*2001/116* 100-190 255/40R21
0480*16-..
(FIN: WDC253...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52614 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55809719 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX21H2 Typ AF16 2190
Hersteller RVS Srl
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLE-Klasse 150-335 255/40R21 K2b R37 T02 A01 A12 A14
166 150-335 265/35R21 K1b K2b T01 A18 A56 MHy
e1*2007/46* 150-335 265/40R21 K1b K2b T05 NBF S02
0598*16-... 150-335 275/35R21 K1a K1b K2c T03
(FIN: WDC1660...)
GLK-Klasse 100-225 245/35R21 K1b T96 A01 A12 A14
204X 100-225 255/35R21 K1c K2a K2b K5a A18 S04
e1*2001/116*
0480*00-16
(FIN: WDC204...)
GLS-Klasse 190-335 275/40R21 A12 180 A14 A18 A56
166 B03 KMV X93
e1*2007/46* S02
0598*18-..
(FIN: WDC1668...)
- mit Radhaus-
Verbreiterungen
M-Klasse 150-320 255/40R21 K1a K1b K2b R37 T02 A01 A12 A14
166 150-320 265/35R21 K1a K1b K2b T01 A18 A56 NBF
e1*2007/46* 150-320 265/40R21 K1a K1b K2b T05 S02
0598*00-15 150-320 275/35R21 K1c K2c K4h K6d T03
ML 63 AMG 386, 410 265/40R21 T05 A12 A14 A18
166, 166AMG 386, 410 275/35R21 A01 K1a K1b K2c T03 A56 S02
e1*2007/46*0598*..;
e1*2007/46*0826*..;
S 63/65 -/AMG 430-463 255/35R21 M+S T98 A12 A14 A18
221, 221AMG A57 Lim V21
e1*2001/116* S04
0335*20-..;
0396*09-..
ab Modell 2013
(FIN: WDD222...)
S 63/65 AMG 430-463 255/35R21 M+S A12 A14 A18
Coupé/Cabrio A57 Cbo Cpe
221 S04
e1*2001/116*
0335*23-..;
0396*12-..
(FIN: WDD217...)
S-Klasse 150-285 265/30R21 K1a K1b K41 A01 A12 A14
221 A18 S04
e1*2001/116*0335*..
(FIN: WDD221...)
S-Klasse 150-345 245/35R21 R02 T96 A12 A14 A18
222, 221 150-345 255/35R21 T98 A57 BnK Lim
e1*2007/46*0960*..; 150-345 275/30R21 R03 T98 V21 S04
e1*2001/116*
0335*19-..
ab Modell 2013
(FIN: WDD222...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52614 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55809719 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX21H2 Typ AF16 2190
Hersteller RVS Srl
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 270, 335 245/35R21 T96 A12 A14 A18
Coupé/Cabrio 270, 335 255/35R21 A57 Cbo Cpe
221 270, 335 275/30R21 R03 V21 S04
e1*2001/116*
0335*23-..
(FIN: WDD217...)
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52614 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55809719 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX21H2 Typ AF16 2190
Hersteller RVS Srl
Seite 6 von 12
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
180 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1800 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52614 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55809719 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX21H2 Typ AF16 2190
Hersteller RVS Srl

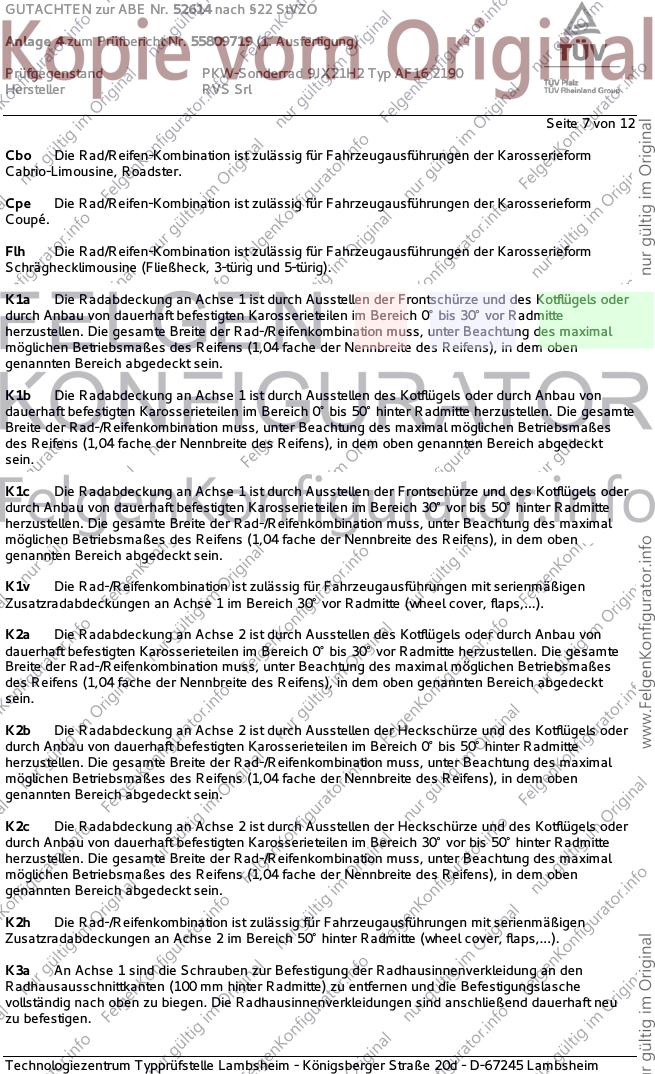

Seite 7 von 12
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52614 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55809719 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX21H2 Typ AF16 2190
Hersteller RVS Srl

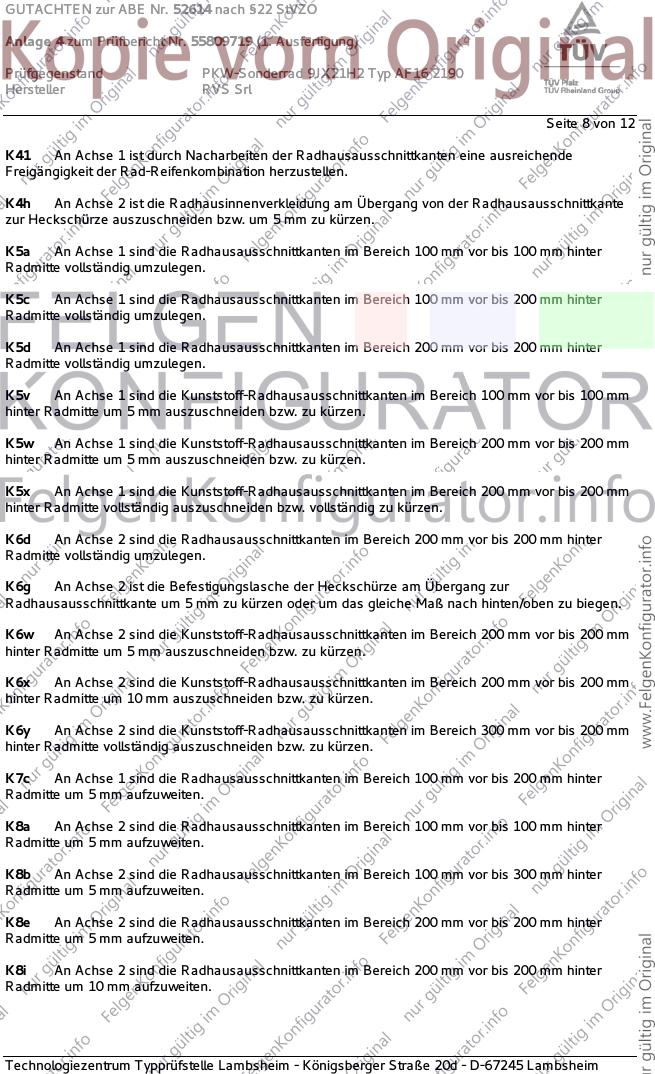

Seite 8 von 12
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52614 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55809719 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX21H2 Typ AF16 2190
Hersteller RVS Srl

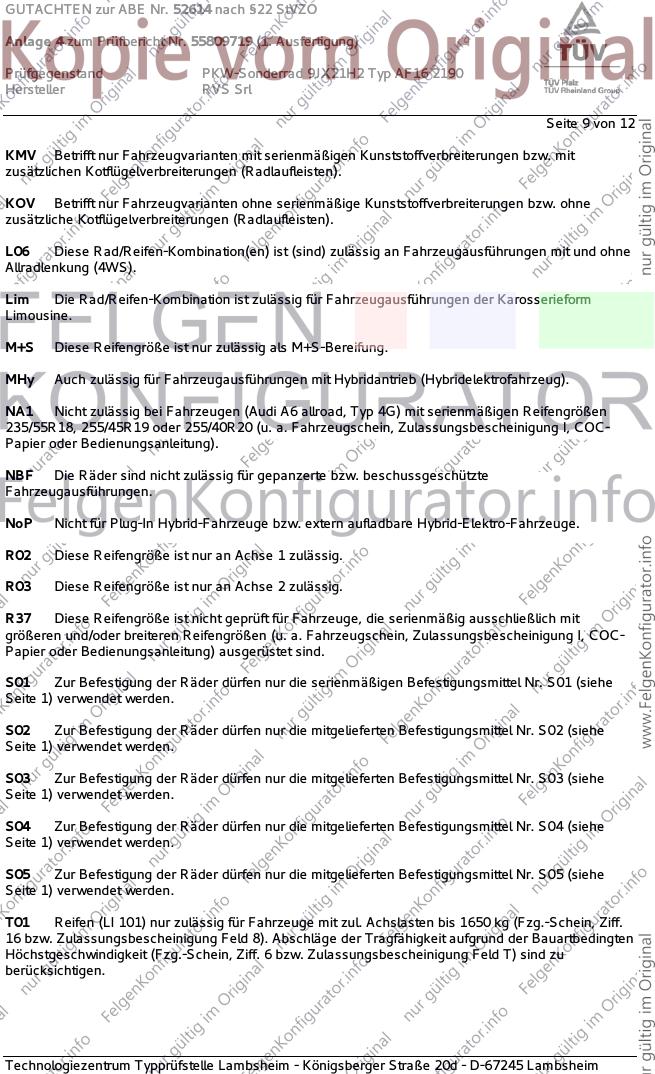

Seite 9 von 12
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoP Nicht für Plug-In Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52614 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55809719 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX21H2 Typ AF16 2190
Hersteller RVS Srl
Seite 10 von 12
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52614 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55809719 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX21H2 Typ AF16 2190
Hersteller RVS Srl

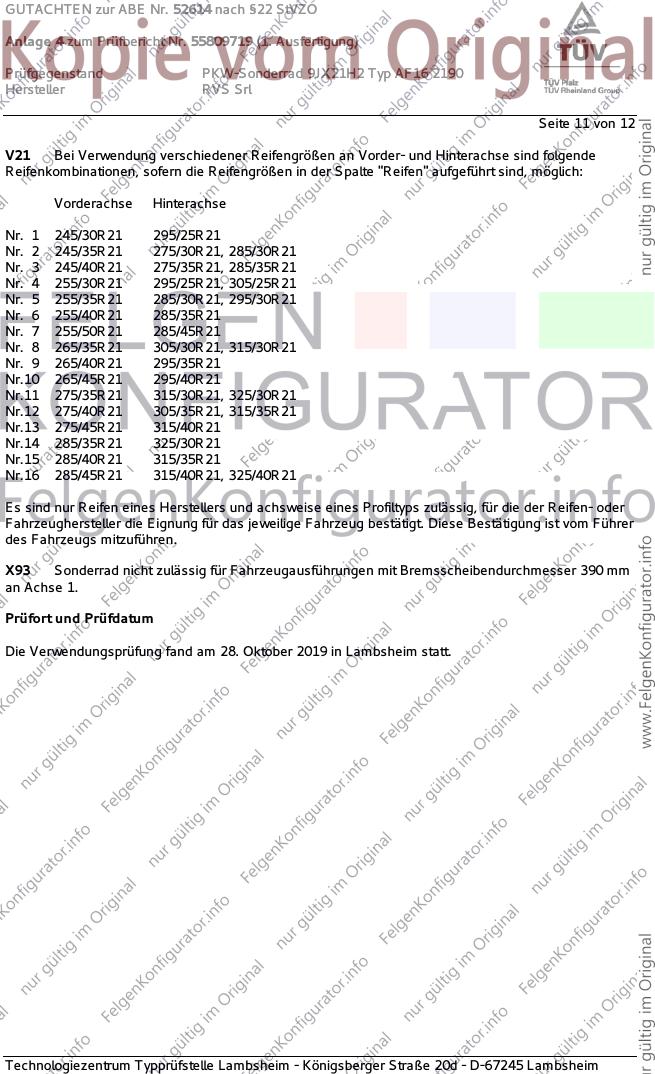

Seite 11 von 12
V21 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/30R21 295/25R21
Nr. 2 245/35R21 275/30R21, 285/30R21
Nr. 3 245/40R21 275/35R21, 285/35R21
Nr. 4 255/30R21 295/25R21, 305/25R21
Nr. 5 255/35R21 285/30R21, 295/30R21
Nr. 6 255/40R21 285/35R21
Nr. 7 255/50R21 285/45R21
Nr. 8 265/35R21 305/30R21, 315/30R21
Nr. 9 265/40R21 295/35R21
Nr.10 265/45R21 295/40R21
Nr.11 275/35R21 315/30R21, 325/30R21
Nr.12 275/40R21 305/35R21, 315/35R21
Nr.13 275/45R21 315/40R21
Nr.14 285/35R21 325/30R21
Nr.15 285/40R21 315/35R21
Nr.16 285/45R21 315/40R21, 325/40R21
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 28. Oktober 2019 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52614 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55809719 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX21H2 Typ AF16 2190
Hersteller RVS Srl
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Mai 2019.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. Oktober 2019
Schmidt 00331106.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
