GUTACHTEN zur ABE Nr. 52777 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C26 809
Hersteller CMS Automotive Trading GmbH
Seite 1 von 16
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0341305
Prüfgegenstand PKW-Sonderrad
Modell C26
Typ C26 809
Radgröße 8.0Jx19H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Lochzahl/ Einpress- Rad- Abrollumfang
Zentrierring Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
C26 809 38 82S 1175/01 CMS / ohne Ring 5/112/66,6 38 750 2300
Kennzeichnungen
KBA-Nummer 52777
Herstellerzeichen CMS
Radtyp und Ausführung C26 809 (s.o.)
§ 22 52777
Radgröße 8.0Jx19H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment Schaftlänge Artikel-Nr.
Befestigungsmittel (Nm) (mm)
S01 Schraube M14x1,5 Kugel D = 28 mm 150 42 Z85
S02 Serien-Schraube Kugel D = 28 mm 150 45 Serie
M14x1,5
S03 Schraube M14x1,5 Kugel D = 28 mm 180 45 Z100OR
S04 Serien-Schraube Kugel D = 28 mm 150 45 Serie
M14x1,5
S05 Schraube M14x1,5 Kugel D = 28 mm 120 42 Z85
S06 Schraube M14x1,5 Kugel D = 28 mm 140 42 Z85
S07 Schraube M14x1,5 Kugel D = 28 mm 130 42 Z85
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52777 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C26 809
Hersteller CMS Automotive Trading GmbH
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 R37 T89 T93 A12 A14 A23
B8, B81 88-195 235/35R19 R37 T87 T91 A57 Car Lim
e1*2001/116* 88-200 225/40R19 M+S T89 T93 S05
0430*00-41; 88-200 235/35R19 M+S T87 T91
e13*2007/46*1084*.. 88-200 245/35R19 T89 T93
(FIN: WAUZZZ8K...)
Audi A4 90-210 225/40R19 A31 T89 T93 A14 A23 A57
B8, B81 90-210 235/35R19 A91 T87 T91 Car Lim V00
e1*2001/116* 90-210 245/35R19 A12 T89 T93 V19 S05
0430*35-..;
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
Audi A6 / A6 Avant 100-245 235/45R19 A39 T95 T99 A14 A23 A57
4G, 4G1 100-245 245/40R19 A39 T94 T98 Car Lim NA1
e1*2007/46*0436*..; S05
e13*2007/46*1147*..
- incl. Facelift 2014
§ 22 52777
Audi A6 / A6 Avant 120-250 225/45R19 A91 T96 A14 A23 A57
F2 120-250 235/45R19 A91 T95 T99 Car KOV L06
e1*2007/46*1801*..; 120-250 235/50R19 A12 Lim MHy S05
120-250 245/45R19 A12
120-250 255/45R19 A12
Audi A6 allroad 140-245 235/45R19 A91 T99 A14 A23 A56
4G, 4G1 140-245 235/50R19 A12 B92 Car KMV
e1*2007/46*0436*..; 140-245 245/45R19 A12 S05
e13*2007/46*1147*.. 140-245 255/45R19 A12
- incl. Facelift 2014
Audi A7 Sportback 140-245 235/45R19 A33 A14 A23 A57
4G, 4G1 140-245 245/40R19 A12 S05
e1*2007/46*0436*..;
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A8 210, 250 235/50R19 A91 A14 A23 A56
F8 210, 250 245/45R19 A91 T98 A60 L06 MHy
e1*2007/46*1751*.. 210, 250 255/45R19 A91 S05
Audi Q5 100-200 235/50R19 A12 A14 A23
8R, 8R1, 8R2 100-200 235/55R19 S06
e1*2001/116*0473*..;
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52777 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C26 809
Hersteller CMS Automotive Trading GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi Q5 100-200 235/50R19 A12 A14 A23
8R, 8R1, 8R2 100-200 235/55R19 KMV S06
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 100-210 235/55R19 A12 A14 A23
FY 100-210 245/50R19 A57 S06
e1*2007/46*1550*.., 100-210 255/45R19
e1*2007/46*1685*.. 100-210 255/50R19 A01 K1a K2b
100-210 255/50R19 K1v K2h
Audi S4 245 235/35R19 M+S T91 A12 A14 A23
B8, B81 245 245/35R19 T93 Car Lim S05
e1*2001/116*0430*..;
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi S4 255, 260 225/40R19 A31 M+S T93 A14 A23 A56
§ 22 52777
B8, B81 255, 260 235/35R19 A91 M+S T91 Car Lim V00
e1*2001/116* 255, 260 245/35R19 A12 T93 V19 S05
0430*43...,
e13*2007/46*1084*25-
(FIN:WAUZZZF4...)
Audi S6 / S6 Avant 309, 331 235/45R19 A39 M+S T95 T99 A14 A23 A56
4G, 4G1 309, 331 245/40R19 A39 M+S T94 T98 Car Lim S05
e1*2007/46*0436*..;
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S7 Sportback 309, 331 235/45R19 A33 M+S A14 A23 A56
4G, 4G1 309, 331 245/40R19 A12 M+S T98 S05
e1*2007/46*0436*..;
e13*2007/46*1147*..
- incl. Facelift 2014
Audi SQ5 230-260 235/55R19 M+S A12 A14 A23
8R, 8R1 KMV S06
e1*2001/116*0473*..;
e13*2007/46*1083*..;
- mit Radhaus-
Verbreiterungen
Audi SQ5 255, 260 235/55R19 M+S A12 A14 A23
FY 255, 260 245/50R19 M+S A56 K1v K2h
e1*2007/46*1550*.. 255, 260 255/45R19 M+S S06
255, 260 255/50R19 M+S
Infiniti QX30 AWD 125, 155 225/45R19 A12 A14 A23
H15 125, 155 235/40R19 A56 S07
e11*2007/46*2977*.., 125, 155 235/45R19
e5*2007/46*1030*.. 125, 155 245/40R19
125, 155 245/45R19 A01 G01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52777 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C26 809
Hersteller CMS Automotive Trading GmbH
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
A 45 AMG 4matic 265, 280 235/35R19 K1c K2c K4i K5d K6g K8h T91 A01 A12 A14
176, 245G, -/AMG 265, 280 245/30R19 K1c K2c K4i K5d K6h K8m T89 A23 A56 Flh
e1*2007/46*0928*..; S07
e1*2007/46*1163*..
e1*2007/46*1207*..
e1*2001/116*
0470*04-..
A-Klasse 66, 80 215/35R19 K1a K2b T85 Y18 A01 A12 A14
176, 245G 66-160 225/35R19 K1c K2b K5d T88 A23 A57 Flh
e1*2007/46*0928*..; 66-160 235/35R19 G86 K1c K2c K4i K5d K5k K6g K7d V00 V19 S07
e1*2001/116* K8h T87 T91
0470*04-.. 66-160 245/30R19 K1c K2c K4i K5d K5k K6h K7d K8m
T89
75,90,115 215/35R19 K1a K2b NoD T85
A-Klasse 110-165 225/35R19 K1a K1b K2b K5d T88 A01 A12 A14
F2A 110-165 225/40R19 K1a K1b K2b K5d K7i A23 A57 F24
e1*2007/46*1829*.. 110-165 235/35R19 K1c K2b K5d K6d K7i T91 Lim NoP V00
110-165 245/35R19 K2c K6d K6i K8h R03 V19 Y85 S07
A-Klasse 70-140 225/35R19 K1a K1b K2b K5d K6f T84 T88 A01 A12 A14
F2A A23 A58 F23
§ 22 52777
70-140 225/40R19 K1a K1b K2b K5d K6f K7i
e1*2007/46*1829*.. 70-140 235/35R19 K1c K2b K5d K6f K7i K8h T87 T91 Lim NoP V19
70-140 245/35R19 K2c K6f K8m R03 Y85 S07
A35 AMG 225 235/35R19 K5b T91 A01 A12 A14
F2A 225 245/35R19 K5b K6f K7a A23 A56 Y85
e1*2007/46*1829*.. S07
B-Klasse 66, 80 215/35R19 A58 K1a K1b K2b T85 A01 A12 A14
246, 245G 66-155 225/35R19 A57 K1a K1b K2b T88 A23 NoE V00
e1*2007/46*0751*..; 66-155 235/35R19 A57 G01 K1c K2c K4i K5c K8h T87 V19 S07
e1*2001/116* T91
0470*04-.. 66-155 245/30R19 A57 K1c K2c K4i K5c K8h T89
- incl. Facelift 2014 75,90,115 215/35R19 A58 K1a K1b K2b NoD T85
B-Klasse 85-140 225/35R19 K1c K2b K4i K5d K6f T88 A01 A12 A14
F2B 85-140 225/40R19 K1c K2b K4i K5d K6f K7i A23 A58 F24
e1*2007/46*1909*.. 85-140 235/35R19 K1c K2c K4i K5d K6f K6i K7i K8h T87 V19 S07
T91
85-140 245/35R19 K2c K4i K6f K6i K8h R03
B-Klasse electric drive 65 (132) 225/40R19 A12 A14 A23
245G 65 (132) 235/35R19 A01 K5w K6w T91 A58 Flh KMV
e1*2001/116*0470*.. S07
(28kWh-Batterie)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52777 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C26 809
Hersteller CMS Automotive Trading GmbH
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
C 63 AMG 336-373 235/35R19 K42 K56 M+S T91 A01 A12 A14
204, 204K, -/AMG A23 Car Cpe
e1*2001/116* Lim S07
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-190 225/40R19 T89 T93 A12 A14 A23
204 85-190 235/35R19 A01 K1c K2b T91 A58 Lim MHy
e1*2001/116* 85-190 245/35R19 A01 K1c K2b T89 T93 V19 S07
0431*29-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 4matic 125-245 225/40R19 A12 A14 A23
204 125-245 235/35R19 A01 K1c K2b T91 A56 Lim V19
e1*2001/116* 125-245 245/35R19 A01 K1c K2b S07
§ 22 52777
0431*29-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 110-190 225/40R19 A12 A14 A23
Coupé / Cabrio 110-190 235/35R19 A01 K1c K2b T91 A58 Cbo Cpe
204 110-190 245/35R19 A01 K1c K2b V19 S07
e1*2001/116*
0431*37-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 125-245 225/40R19 A12 A14 A23
Coupé / Cabrio 4matic 125-245 235/35R19 A01 K1c K2b T91 A56 Cbo Cpe
204 125-245 245/35R19 A01 K1c K2b V19 S07
e1*2001/116*
0431*37-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse T-Modell 85-190 225/40R19 T89 T93 A12 A14 A23
204K 85-190 235/35R19 A01 K1c K2b T91 A58 Car MHy
e1*2001/116* 85-190 245/35R19 A01 K1c K2b T89 T93 V19 S07
0457*25-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 125-245 225/40R19 T93 A12 A14 A23
T-Modell 4matic 125-245 235/35R19 A01 K1c K2b T91 A56 Car V19
204K 125-245 245/35R19 A01 K1c K2b T93 S07
e1*2001/116*
0457*25-..
- incl. Facelift 2018
(FIN: W..205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52777 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C26 809
Hersteller CMS Automotive Trading GmbH
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
CLA 45 AMG 4matic 265, 280 235/35R19 K1c K2c K4i K5d K6g K8h T91 A01 A12 A14
245G, -/AMG 265, 280 245/30R19 K1c K2c K4i K5d K6h K8m T89 A23 A56 Lim
e1*2007/46*1207*..; S07
e1*2001/116*
0470*04-..
CLA 45 AMG 4matic 265, 280 235/35R19 K1c K2c K4i K5d K6g K8h T91 A01 A12 A14
245G, -/AMG 265, 280 245/30R19 K1c K2c K4i K5d K6h K8m T89 A23 A56 Car
e1*2007/46*1207*..; S07
e1*2001/116*
0470*12-..
- Shooting Brake
CLA-Klasse 80, 90 215/35R19 K1a K1b K2b T85 Y16 A01 A12 A14
117, 245G 80,90,115 215/35R19 K1a K1b K2b NoD T85 A23 A57 Lim
e1*2007/46*1007*..; 80-160 225/35R19 K1c K2b K5d T84 T88 V00 V19 S07
e1*2001/116* 80-160 235/35R19 G86 K1c K2c K4i K5d K5k K6g K7d
0470*04-.. K8h T87 T91
80-160 245/30R19 K1c K2c K4i K5d K5k K6h K7d K8m
T89
CLA-Klasse 85-165 225/40R19 K1a K1b K2b K4i K5d K6f K7i A01 A12 A14
F2CLA 85-165 235/35R19 K1c K2c K4i K5d K6f K7i T87 T91 A23 A57 Lim
§ 22 52777
e1*2007/46*1912*.. 85-165 245/35R19 K2c K4i K6f K6i K8h R03 NoP V00 V19
S07
CLA-Klasse 80,90,115 215/35R19 K1a K1b K2b NoD T85 A01 A12 A14
Shooting Brake 80-160 225/35R19 K1c K2b K5d T84 T88 A23 A57 Car
245G 80-160 235/35R19 G86 K1c K2c K4i K5d K5k K6g K7d V00 V19 S07
e1*2001/116* K8h T87 T91
0470*12-.. 80-160 245/30R19 K1c K2c K4i K5d K5k K6h K7d K8m
T89
CLA-Klasse 85-165 225/40R19 K1a K1b K2b K4i K5d K6f K7i A01 A12 A14
Shooting Brake 85-165 235/35R19 K1c K2c K4i K5d K6f K7i T87 T91 A23 A57 Car
F2CLA 85-165 245/35R19 K2c K4i K6f K6i K8h R03 NoP V00 V19
e1*2007/46*1912*.. S07
E-Klasse 75-215 235/35R19 R37 T91 A12 A14 A23
211 75-285 245/35R19 T93 Lim S07
e1*98/14*0183*..,
e1*2001/116*0183*..
E-Klasse 110-220 225/40R19 A10 R37 T93 A07 A14 A23
212 110-220 225/45R19 A12 R37 T92 T96 A58 Lim NoP
e1*2001/116* 110-220 235/40R19 A10 R37 T92 T96 V19 S04
0501*24-.. 110-220 245/35R19 A32 T93
(FIN: W..213...) 110-220 245/40R19 A32 T94 T98
E-Klasse 4matic 120-143 225/40R19 A10 R37 T93 A07 A14 A23
212 120-143 225/45R19 A12 R37 T92 T96 A56 Lim NoH
e1*2001/116* 120-143 235/40R19 A10 R37 T92 T96 V19 S02
0501*24-.. 120-270 245/35R19 A32 T93
(FIN: W..213...) 120-270 245/40R19 A32 T94 T98

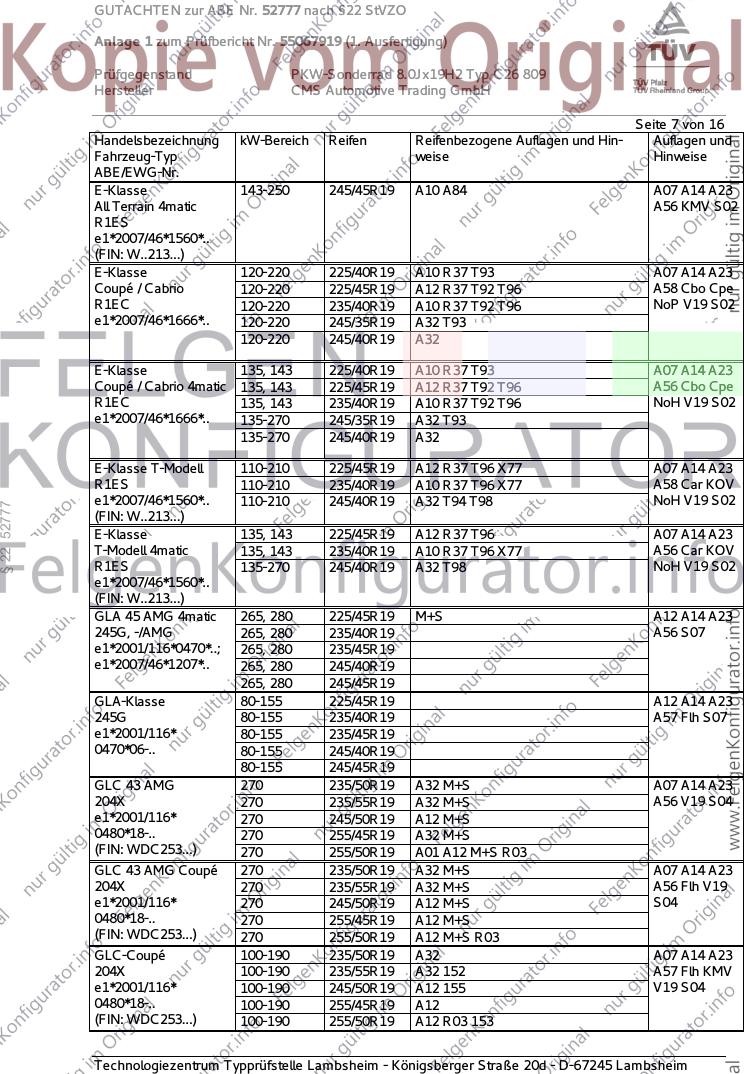

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52777 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C26 809
Hersteller CMS Automotive Trading GmbH
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
E-Klasse 143-250 245/45R19 A10 A84 A07 A14 A23
All Terrain 4matic A56 KMV S02
R1ES
e1*2007/46*1560*..
(FIN: W..213...)
E-Klasse 120-220 225/40R19 A10 R37 T93 A07 A14 A23
Coupé / Cabrio 120-220 225/45R19 A12 R37 T92 T96 A58 Cbo Cpe
R1EC 120-220 235/40R19 A10 R37 T92 T96 NoP V19 S02
e1*2007/46*1666*.. 120-220 245/35R19 A32 T93
120-220 245/40R19 A32
E-Klasse 135, 143 225/40R19 A10 R37 T93 A07 A14 A23
Coupé / Cabrio 4matic 135, 143 225/45R19 A12 R37 T92 T96 A56 Cbo Cpe
R1EC 135, 143 235/40R19 A10 R37 T92 T96 NoH V19 S02
e1*2007/46*1666*.. 135-270 245/35R19 A32 T93
135-270 245/40R19 A32
E-Klasse T-Modell 110-210 225/45R19 A12 R37 T96 X77 A07 A14 A23
R1ES 110-210 235/40R19 A10 R37 T96 X77 A58 Car KOV
e1*2007/46*1560*.. 110-210 245/40R19 A32 T94 T98 NoH V19 S02
§ 22 52777
(FIN: W..213...)
E-Klasse 135, 143 225/45R19 A12 R37 T96 A07 A14 A23
T-Modell 4matic 135, 143 235/40R19 A10 R37 T96 X77 A56 Car KOV
R1ES 135-270 245/40R19 A32 T98 NoH V19 S02
e1*2007/46*1560*..
(FIN: W..213...)
GLA 45 AMG 4matic 265, 280 225/45R19 M+S A12 A14 A23
245G, -/AMG 265, 280 235/40R19 A56 S07
e1*2001/116*0470*..; 265, 280 235/45R19
e1*2007/46*1207*.. 265, 280 245/40R19
265, 280 245/45R19
GLA-Klasse 80-155 225/45R19 A12 A14 A23
245G 80-155 235/40R19 A57 Flh S07
e1*2001/116* 80-155 235/45R19
0470*06-.. 80-155 245/40R19
80-155 245/45R19
GLC 43 AMG 270 235/50R19 A32 M+S A07 A14 A23
204X 270 235/55R19 A32 M+S A56 V19 S04
e1*2001/116* 270 245/50R19 A12 M+S
0480*18-.. 270 255/45R19 A32 M+S
(FIN: WDC253...) 270 255/50R19 A01 A12 M+S R03
GLC 43 AMG Coupé 270 235/50R19 A32 M+S A07 A14 A23
204X 270 235/55R19 A32 M+S A56 Flh V19
e1*2001/116* 270 245/50R19 A12 M+S S04
0480*18-.. 270 255/45R19 A12 M+S
(FIN: WDC253...) 270 255/50R19 A12 M+S R03
GLC-Coupé 100-190 235/50R19 A32 A07 A14 A23
204X 100-190 235/55R19 A32 152 A57 Flh KMV
e1*2001/116* 100-190 245/50R19 A12 155 V19 S04
0480*18-.. 100-190 255/45R19 A12
(FIN: WDC253...) 100-190 255/50R19 A12 R03 153
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52777 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C26 809
Hersteller CMS Automotive Trading GmbH
Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
GLC-Klasse 100-190 235/50R19 A32 A07 A14 A23
204X 100-190 235/55R19 A32 A57 MHy S04
e1*2001/116* 100-190 245/50R19 A12
0480*16-.. 100-190 255/45R19 A32
(FIN: WDC253...)
S-Klasse 150-345 245/45R19 A10 156 A14 A23 A57
222, 221 150-345 255/45R19 A12 156 BnK Lim S01
e1*2007/46*0960*..;
e1*2001/116*
0335*19-..
ab Modell 2013
(FIN: W..222...)
SLK / SLC -Klasse 115-225 225/35R19 A12 A14 A23
172 115-225 235/35R19 A01 G01 S07
e1*2007/46*0548*.. 115-225 245/30R19 A01 K2b
115-225 245/30R19 SP2
V-Klasse / Vito 100-176 235/45R19 G90 K1a K1b K2b K5k T99 156 A01 A12 A14
639/2, 639/4 100-176 245/40R19 K1c K2b K5d K5i K5l T98 156 A23 A58 AHa
e1*2007/46* 100-176 245/45R19 G90 K1c K2b K5d K5i K5l T02 T98 NoE S03
0457*09-.. 156
§ 22 52777
e1*2007/46*
0458*08-..
(FIN: WDF447...)
nur Heckantrieb
V-Klasse / Vito 65, 84 235/45R19 G90 K1a K1b K2b K5k T99 156 A01 A12 A14
639/2, 639/4 65, 84 245/40R19 K1c K2b K5d K5i K5l T98 156 A23 A58 AFa
e1*2007/46* 65, 84 245/45R19 G90 K1c K2b K5d K5i K5l T02 T98 NoE S03
0457*09-.. 156
e1*2007/46*
0458*08-..
(FIN: WDF447...)
nur Frontantrieb
V-Klasse / Vito 4matic 100-176 235/45R19 G90 K1a K1b K2b K5k T99 156 A01 A12 A14
639/2, 639/5 100-176 245/40R19 K1c K2b K5d K5i K5l T98 156 A23 A56 NoE
e1*2007/46* 100-176 245/45R19 G90 K1c K2b K5d K5i K5l T02 T98 S03
0457*09-.. 156
e1*2007/46*
0459*06-..
(FIN: WDF447...)
nur Allradantrieb
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52777 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C26 809
Hersteller CMS Automotive Trading GmbH
Seite 9 von 16

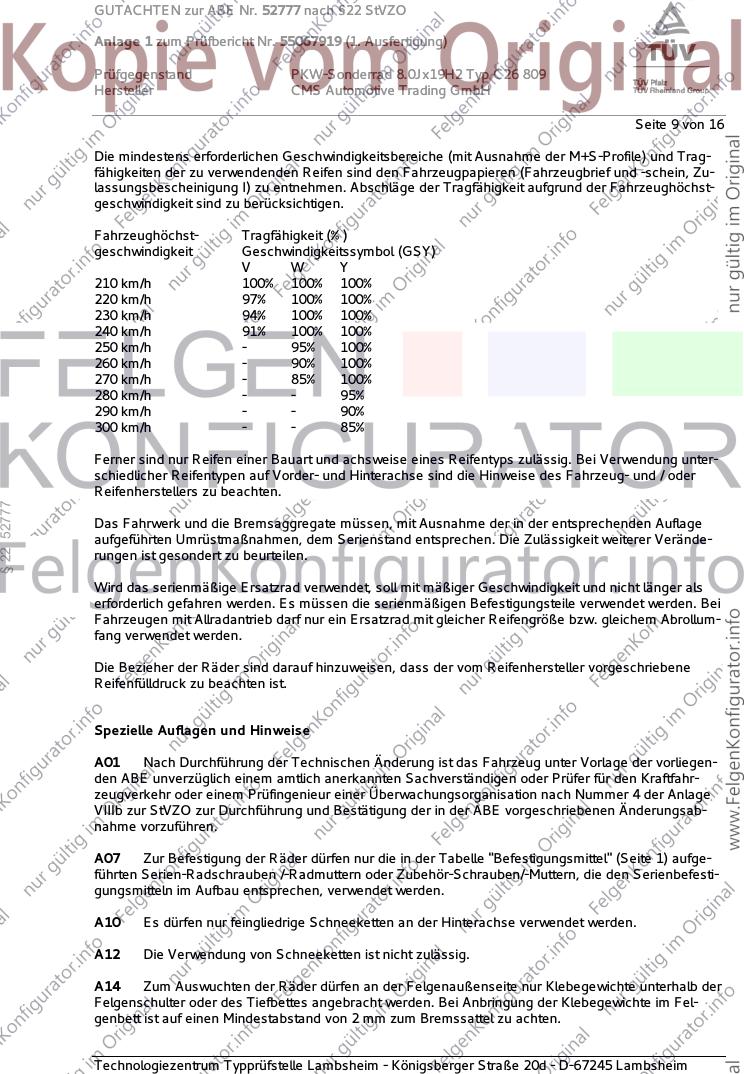

Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
§ 22 52777
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1) aufge-
führten Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den Serienbefesti-
gungsmitteln im Aufbau entsprechen, verwendet werden.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52777 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C26 809
Hersteller CMS Automotive Trading GmbH
Seite 10 von 16

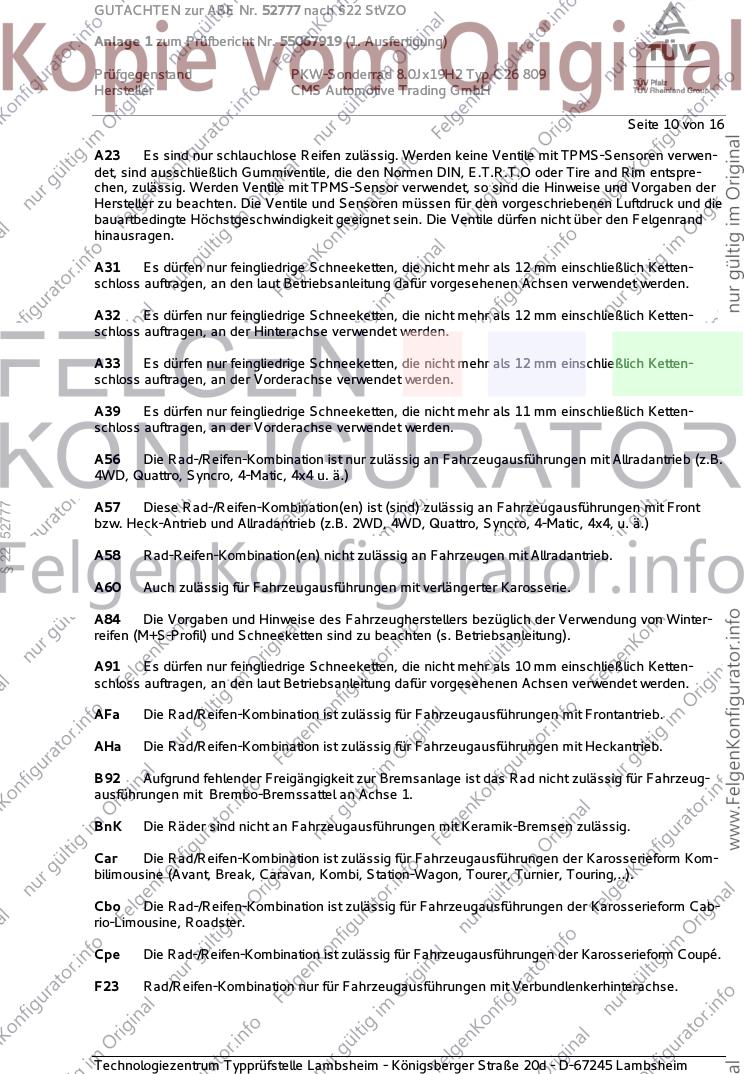

A23 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Gummiventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim entspre-
chen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so sind die Hinweise und Vorgaben der
Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die
bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den Felgenrand
hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
§ 22 52777
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von Winter-
reifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für Fahrzeug-
ausführungen mit Brembo-Bremssattel an Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52777 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C26 809
Hersteller CMS Automotive Trading GmbH
Seite 11 von 16
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G86 Ist die Reifengröße 235/40R18 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Ge-
schwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39,
§ 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeug-
§ 22 52777
schein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dau-
erhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Brei-
te der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Rei-
fens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen Zu-
satzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52777 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C26 809
Hersteller CMS Automotive Trading GmbH

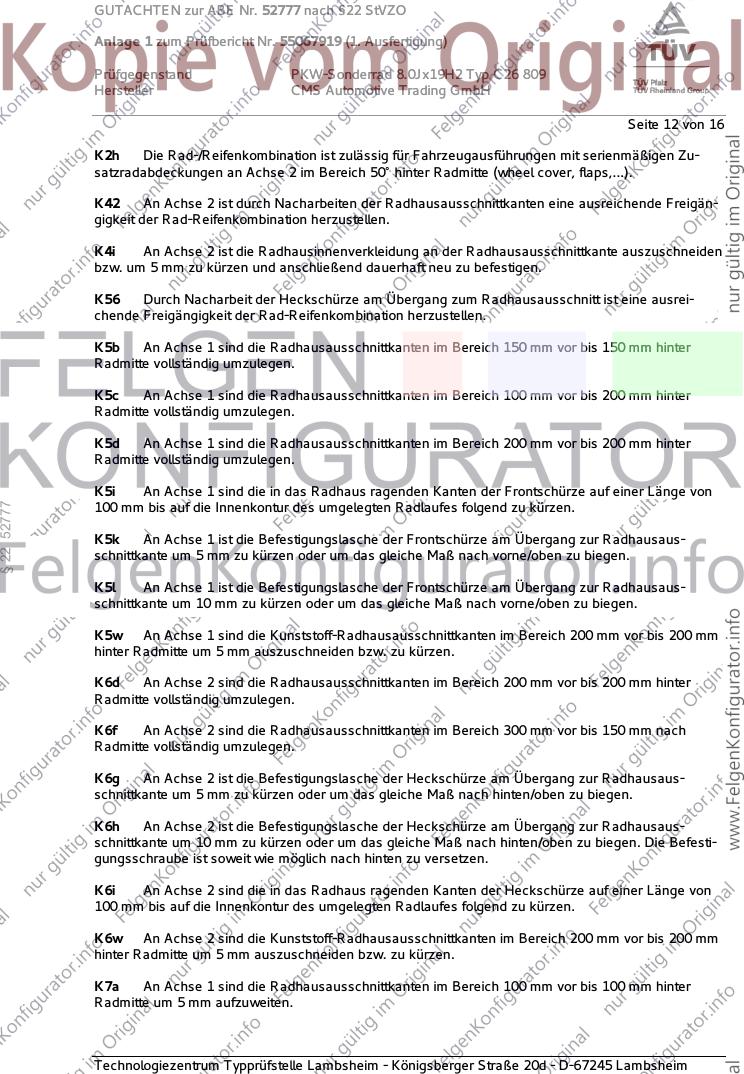

Seite 12 von 16
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen Zu-
satzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
§ 22 52777
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52777 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C26 809
Hersteller CMS Automotive Trading GmbH
Seite 13 von 16
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und oh-
ne Allradlenkung (4WS).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
§ 22 52777
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahr-
zeug).
NoP Nicht für Plug-In Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52777 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C26 809
Hersteller CMS Automotive Trading GmbH

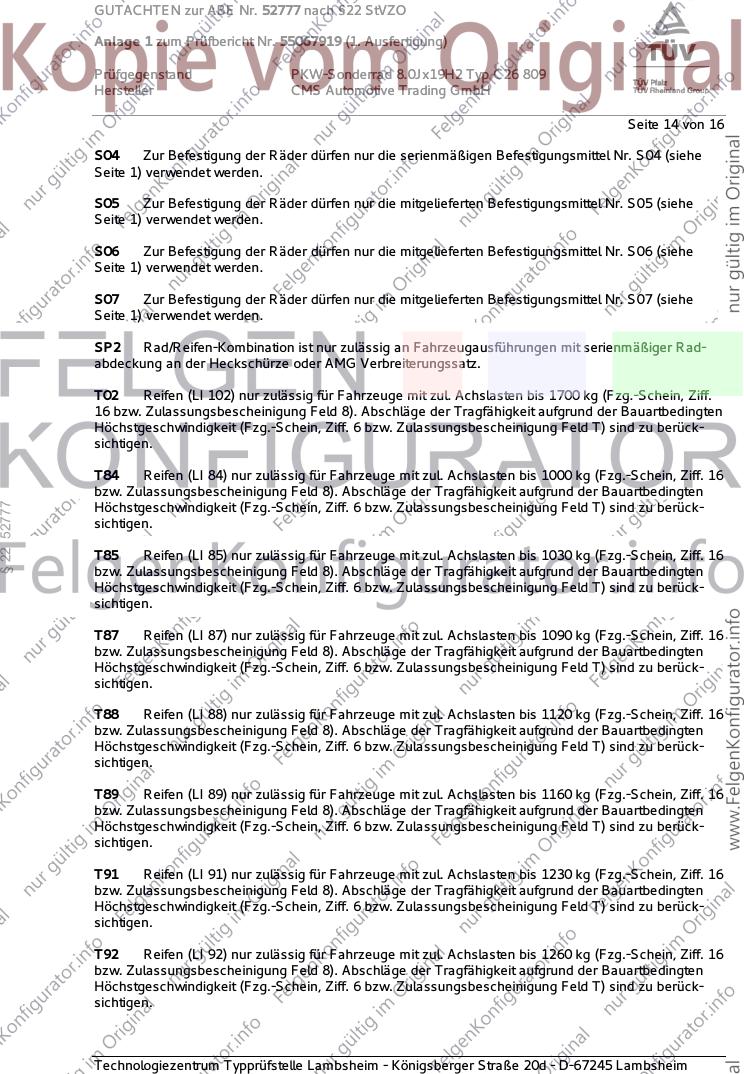

Seite 14 von 16
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger Rad-
abdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§ 22 52777
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52777 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C26 809
Hersteller CMS Automotive Trading GmbH
Seite 15 von 16
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§ 22 52777
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit Automatikge-
triebe oder elektrohydraulischem Direktschaltgetriebe.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52777 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55067919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C26 809
Hersteller CMS Automotive Trading GmbH

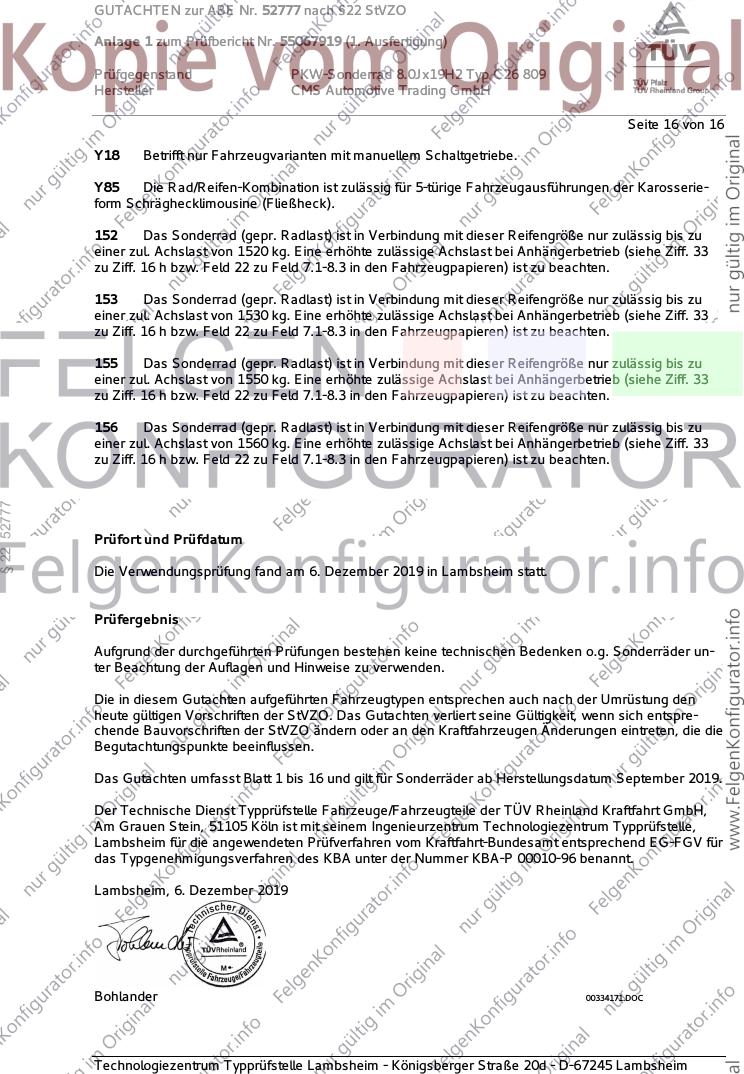

Seite 16 von 16
Y18 Betrifft nur Fahrzeugvarianten mit manuellem Schaltgetriebe.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserie-
form Schräghecklimousine (Fließheck).
152 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1520 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
153 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1530 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
155 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1550 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
156 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1560 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
§ 22 52777
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 6. Dezember 2019 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum September 2019.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 6. Dezember 2019
Bohlander 00334171.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
