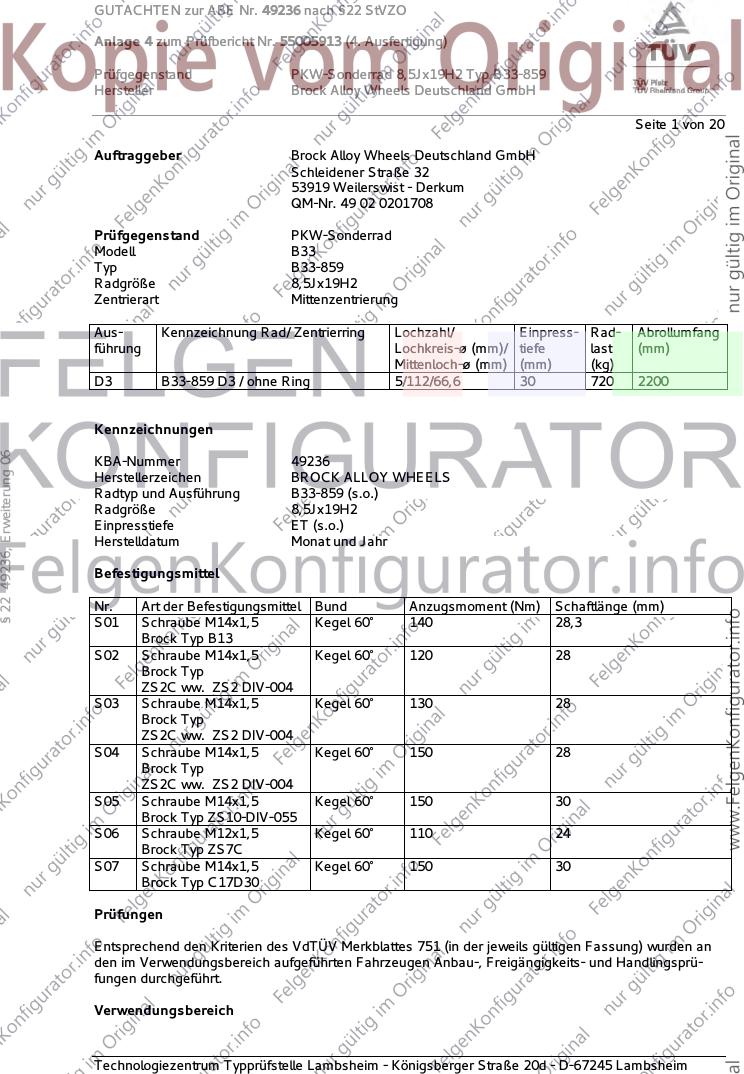

GUTACHTEN zur ABE Nr. 49236 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005913 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ B33-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 20
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0201708
Prüfgegenstand PKW-Sonderrad
Modell B33
Typ B33-859
Radgröße 8,5Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
D3 B33-859 D3 / ohne Ring 5/112/66,6 30 720 2200
Kennzeichnungen
§ 22 49236, Erweiterung 06
KBA-Nummer 49236
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B33-859 (s.o.)
Radgröße 8,5Jx19H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 140 28,3
Brock Typ B13
S02 Schraube M14x1,5 Kegel 60° 120 28
Brock Typ
ZS2C ww. ZS2 DIV-004
S03 Schraube M14x1,5 Kegel 60° 130 28
Brock Typ
ZS2C ww. ZS2 DIV-004
S04 Schraube M14x1,5 Kegel 60° 150 28
Brock Typ
ZS2C ww. ZS2 DIV-004
S05 Schraube M14x1,5 Kegel 60° 150 30
Brock Typ ZS10-DIV-055
S06 Schraube M12x1,5 Kegel 60° 110 24
Brock Typ ZS7C
S07 Schraube M14x1,5 Kegel 60° 150 30
Brock Typ C17D30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

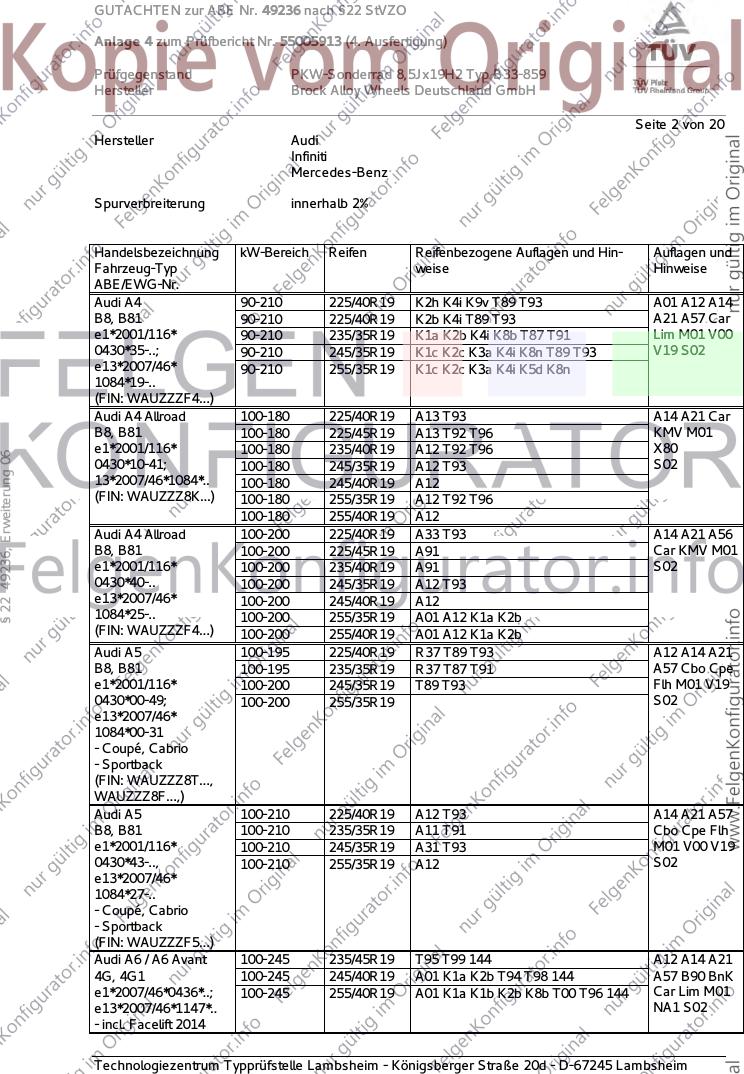

GUTACHTEN zur ABE Nr. 49236 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005913 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ B33-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 20
Hersteller Audi
Infiniti
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A4 90-210 225/40R19 K2h K4i K9v T89 T93 A01 A12 A14
B8, B81 90-210 225/40R19 K2b K4i T89 T93 A21 A57 Car
e1*2001/116* 90-210 235/35R19 K1a K2b K4i K8b T87 T91 Lim M01 V00
0430*35-..; 90-210 245/35R19 K1c K2c K3a K4i K8n T89 T93 V19 S02
e13*2007/46* 90-210 255/35R19 K1c K2c K3a K4i K5d K8n
1084*19-..
(FIN: WAUZZZF4...)
Audi A4 Allroad 100-180 225/40R19 A13 T93 A14 A21 Car
B8, B81 100-180 225/45R19 A13 T92 T96 KMV M01
e1*2001/116* 100-180 235/40R19 A12 T92 T96 X80
§ 22 49236, Erweiterung 06
0430*10-41; 100-180 245/35R19 A12 T93 S02
13*2007/46*1084*.. 100-180 245/40R19 A12
(FIN: WAUZZZ8K...) 100-180 255/35R19 A12 T92 T96
100-180 255/40R19 A12
Audi A4 Allroad 100-200 225/40R19 A33 T93 A14 A21 A56
B8, B81 100-200 225/45R19 A91 Car KMV M01
e1*2001/116* 100-200 235/40R19 A91 S02
0430*40-.. 100-200 245/35R19 A12 T93
e13*2007/46* 100-200 245/40R19 A12
1084*25-.. 100-200 255/35R19 A01 A12 K1a K2b
(FIN: WAUZZZF4...) 100-200 255/40R19 A01 A12 K1a K2b
Audi A5 100-195 225/40R19 R37 T89 T93 A12 A14 A21
B8, B81 100-195 235/35R19 R37 T87 T91 A57 Cbo Cpe
e1*2001/116* 100-200 245/35R19 T89 T93 Flh M01 V19
0430*00-49; 100-200 255/35R19 S02
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A5 100-210 225/40R19 A12 T93 A14 A21 A57
B8, B81 100-210 235/35R19 A11 T91 Cbo Cpe Flh
e1*2001/116* 100-210 245/35R19 A31 T93 M01 V00 V19
0430*43-.., 100-210 255/35R19 A12 S02
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Audi A6 / A6 Avant 100-245 235/45R19 T95 T99 144 A12 A14 A21
4G, 4G1 100-245 245/40R19 A01 K1a K2b T94 T98 144 A57 B90 BnK
e1*2007/46*0436*..; 100-245 255/40R19 A01 K1a K1b K2b K8b T00 T96 144 Car Lim M01
e13*2007/46*1147*.. NA1 S02
- incl. Facelift 2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

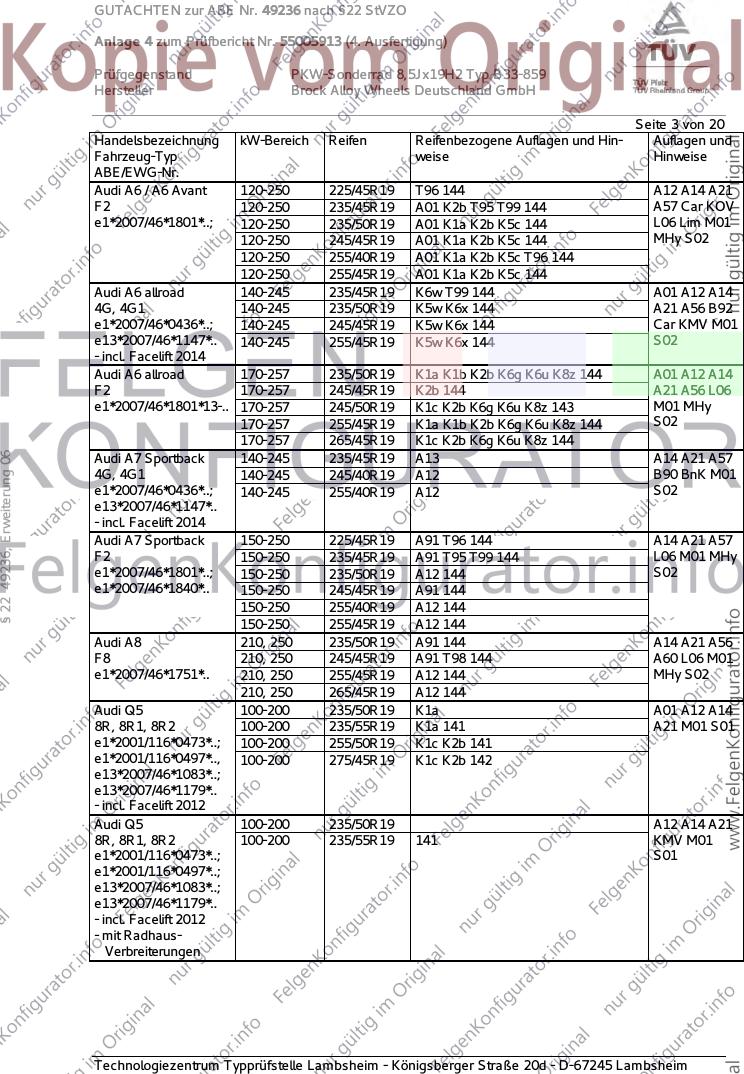

GUTACHTEN zur ABE Nr. 49236 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005913 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ B33-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A6 / A6 Avant 120-250 225/45R19 T96 144 A12 A14 A21
F2 120-250 235/45R19 A01 K2b T95 T99 144 A57 Car KOV
e1*2007/46*1801*..; 120-250 235/50R19 A01 K1a K2b K5c 144 L06 Lim M01
120-250 245/45R19 A01 K1a K2b K5c 144 MHy S02
120-250 255/40R19 A01 K1a K2b K5c T96 144
120-250 255/45R19 A01 K1a K2b K5c 144
Audi A6 allroad 140-245 235/45R19 K6w T99 144 A01 A12 A14
4G, 4G1 140-245 235/50R19 K5w K6x 144 A21 A56 B92
e1*2007/46*0436*..; 140-245 245/45R19 K5w K6x 144 Car KMV M01
e13*2007/46*1147*.. 140-245 255/45R19 K5w K6x 144 S02
- incl. Facelift 2014
Audi A6 allroad 170-257 235/50R19 K1a K1b K2b K6g K6u K8z 144 A01 A12 A14
F2 170-257 245/45R19 K2b 144 A21 A56 L06
e1*2007/46*1801*13-.. 170-257 245/50R19 K1c K2b K6g K6u K8z 143 M01 MHy
170-257 255/45R19 K1a K1b K2b K6g K6u K8z 144 S02
170-257 265/45R19 K1c K2b K6g K6u K8z 144
§ 22 49236, Erweiterung 06
Audi A7 Sportback 140-245 235/45R19 A13 A14 A21 A57
4G, 4G1 140-245 245/40R19 A12 B90 BnK M01
e1*2007/46*0436*..; 140-245 255/40R19 A12 S02
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A7 Sportback 150-250 225/45R19 A91 T96 144 A14 A21 A57
F2 150-250 235/45R19 A91 T95 T99 144 L06 M01 MHy
e1*2007/46*1801*..; 150-250 235/50R19 A12 144 S02
e1*2007/46*1840*.. 150-250 245/45R19 A91 144
150-250 255/40R19 A12 144
150-250 255/45R19 A12 144
Audi A8 210, 250 235/50R19 A91 144 A14 A21 A56
F8 210, 250 245/45R19 A91 T98 144 A60 L06 M01
e1*2007/46*1751*.. 210, 250 255/45R19 A12 144 MHy S02
210, 250 265/45R19 A12 144
Audi Q5 100-200 235/50R19 K1a A01 A12 A14
8R, 8R1, 8R2 100-200 235/55R19 K1a 141 A21 M01 S01
e1*2001/116*0473*..; 100-200 255/50R19 K1c K2b 141
e1*2001/116*0497*.., 100-200 275/45R19 K1c K2b 142
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/50R19 A12 A14 A21
8R, 8R1, 8R2 100-200 235/55R19 141 KMV M01
e1*2001/116*0473*..; S01
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

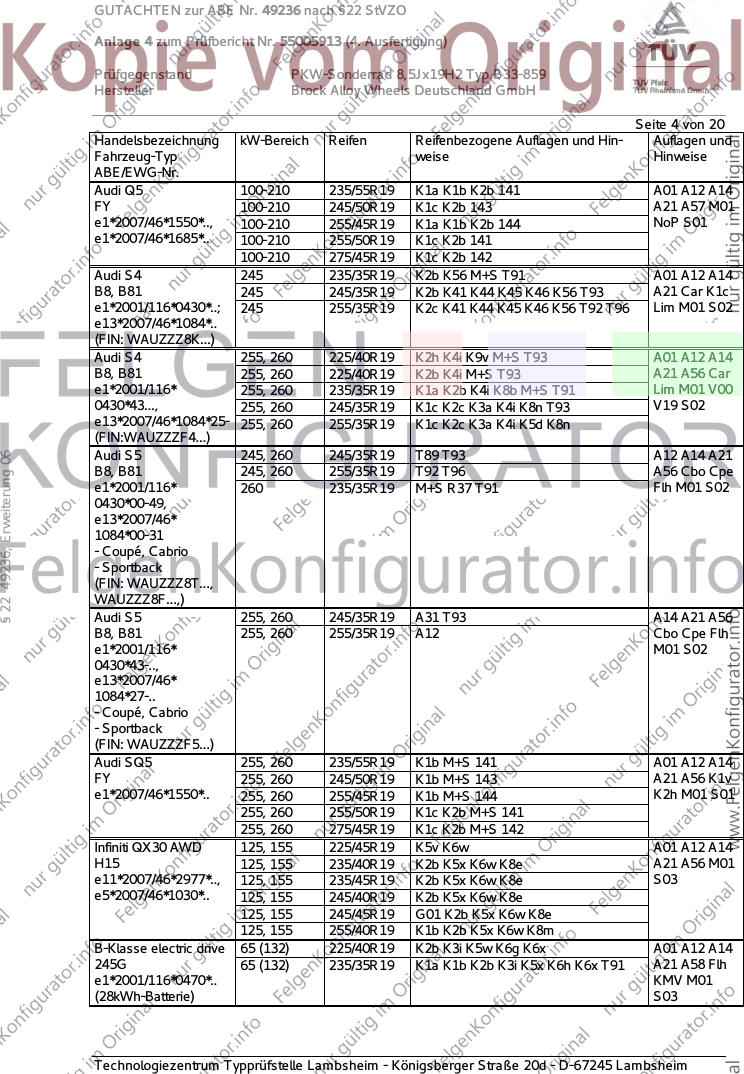

GUTACHTEN zur ABE Nr. 49236 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005913 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ B33-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 4 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi Q5 100-210 235/55R19 K1a K1b K2b 141 A01 A12 A14
FY 100-210 245/50R19 K1c K2b 143 A21 A57 M01
e1*2007/46*1550*.., 100-210 255/45R19 K1a K1b K2b 144 NoP S01
e1*2007/46*1685*.. 100-210 255/50R19 K1c K2b 141
100-210 275/45R19 K1c K2b 142
Audi S4 245 235/35R19 K2b K56 M+S T91 A01 A12 A14
B8, B81 245 245/35R19 K2b K41 K44 K45 K46 K56 T93 A21 Car K1c
e1*2001/116*0430*..; 245 255/35R19 K2c K41 K44 K45 K46 K56 T92 T96 Lim M01 S02
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi S4 255, 260 225/40R19 K2h K4i K9v M+S T93 A01 A12 A14
B8, B81 255, 260 225/40R19 K2b K4i M+S T93 A21 A56 Car
e1*2001/116* 255, 260 235/35R19 K1a K2b K4i K8b M+S T91 Lim M01 V00
0430*43..., 255, 260 245/35R19 K1c K2c K3a K4i K8n T93 V19 S02
e13*2007/46*1084*25- 255, 260 255/35R19 K1c K2c K3a K4i K5d K8n
(FIN:WAUZZZF4...)
Audi S5 245, 260 245/35R19 T89 T93 A12 A14 A21
§ 22 49236, Erweiterung 06
B8, B81 245, 260 255/35R19 T92 T96 A56 Cbo Cpe
e1*2001/116* 260 235/35R19 M+S R37 T91 Flh M01 S02
0430*00-49,
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi S5 255, 260 245/35R19 A31 T93 A14 A21 A56
B8, B81 255, 260 255/35R19 A12 Cbo Cpe Flh
e1*2001/116* M01 S02
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Audi SQ5 255, 260 235/55R19 K1b M+S 141 A01 A12 A14
FY 255, 260 245/50R19 K1b M+S 143 A21 A56 K1v
e1*2007/46*1550*.. 255, 260 255/45R19 K1b M+S 144 K2h M01 S01
255, 260 255/50R19 K1c K2b M+S 141
255, 260 275/45R19 K1c K2b M+S 142
Infiniti QX30 AWD 125, 155 225/45R19 K5v K6w A01 A12 A14
H15 125, 155 235/40R19 K2b K5x K6w K8e A21 A56 M01
e11*2007/46*2977*.., 125, 155 235/45R19 K2b K5x K6w K8e S03
e5*2007/46*1030*.. 125, 155 245/40R19 K2b K5x K6w K8e
125, 155 245/45R19 G01 K2b K5x K6w K8e
125, 155 255/40R19 K1b K2b K5x K6w K8m
B-Klasse electric drive 65 (132) 225/40R19 K2b K3i K5w K6g K6x A01 A12 A14
245G 65 (132) 235/35R19 K1a K1b K2b K3i K5x K6h K6x T91 A21 A58 Flh
e1*2001/116*0470*.. KMV M01
(28kWh-Batterie) S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49236 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005913 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ B33-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 5 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
C 63 AMG 336-373 235/35R19 K1c K2c K41 K42 K44 K56 M+S T91 A01 A12 A14
204, 204K, -/AMG A21 Car Cpe
e1*2001/116* Lim M01 S03
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 75-200 225/35R19 T88 A01 A12 A14
203 75-200 235/35R19 G01 K1a K2b K41 K42 K43 K56 A21 B33 K45
e1*98/14*0139*.. 75-200 255/30R19 K2b K42 K56 R03 R70 T91 M01 R21 V19
S06
C-Klasse 55-145 225/35R19 K1a K2b K41 K42 K43 K44 K56 T84 A01 A12 A14
HO T88 A21 M01 R21
§ 22 49236, Erweiterung 06
G363, S06
e1*92/53*0001*..
C-Klasse Sportcoupé 75-200 225/35R19 K1c K45 T84 T88 A01 A12 A14
203CL 75-200 235/35R19 G01 K1c K2b K41 K43 K45 A21 B33 Cpe
e1*98/14*0159*.. 75-200 255/30R19 K2b K42 K56 R03 M01 V19 S06
C-Klasse T-Modell 55-145 225/35R19 K1a K2b K41 K42 K43 K44 K56 T88 A01 A12 A14
202 A21 M01 R21
e1*93/81*0034*.. S06
C-Klasse T-Modell 75-200 225/35R19 K45 T88 A01 A12 A14
203K 75-200 235/35R19 G01 K1a K2b K41 K42 K43 K45 K56 A21 B33 Car
e1*98/14*0158*.. 75-200 255/30R19 K2b K42 K56 R03 R70 T91 M01 R21 V19
S06
CL-Klasse 220-368 245/40R19 K1a K2b K41 K45 K56 R35 A01 A12 A14
215 A21 B03 M01
e1*98/14*0113*.. R21 S05
CLK-Klasse 100-255 225/35R19 K41 K45 T84 T88 T89 A01 A12 A14
208 100-255 235/35R19 G01 K41 K45 T87 T88 T91 A21 B01 Cbo
e1*96/27*0054*.. 100-255 255/30R19 K2c K42 K46 K56 R03 R70 T87 T91 Cpe K1a M01
R21 V19 S06
CLK-Klasse 100-200 225/35R19 Cpe K1c K45 T88 A01 A12 A14
209 100-200 235/35R19 Cbo Cpe G01 K1c K45 K56 T91 A21 B33 M01
e1*98/14*0184*.. 100-200 255/30R19 Cbo Cpe K46 K56 R03 T91 V19 S06
CLS .. AMG 350,378 245/35R19 M+S R37 T89 T93 A10 A14 A21
219, 219AMG M01 X36 S03
e1*2001/116*0295*..,
e1*2001/116*0331*..
CLS Shooting Brake 120-150 245/35R19 A10 T93 A14 A21 A57
218 120-245 255/35R19 A12 T92 T96 A84 B10 Car
e1*2007/46*0485*.. M01 Y63 Y66
- incl. Facelift 2014 S03
CLS-Klasse 120-245 245/35R19 A10 T93 A14 A21 A57
218 120-245 255/30R19 A12 T91 A84 B10 Lim
e1*2007/46*0485*.. 120-245 255/35R19 A12 M01 Y63 Y66
- incl. Facelift 2014 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49236 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005913 (4. Ausfertigung)

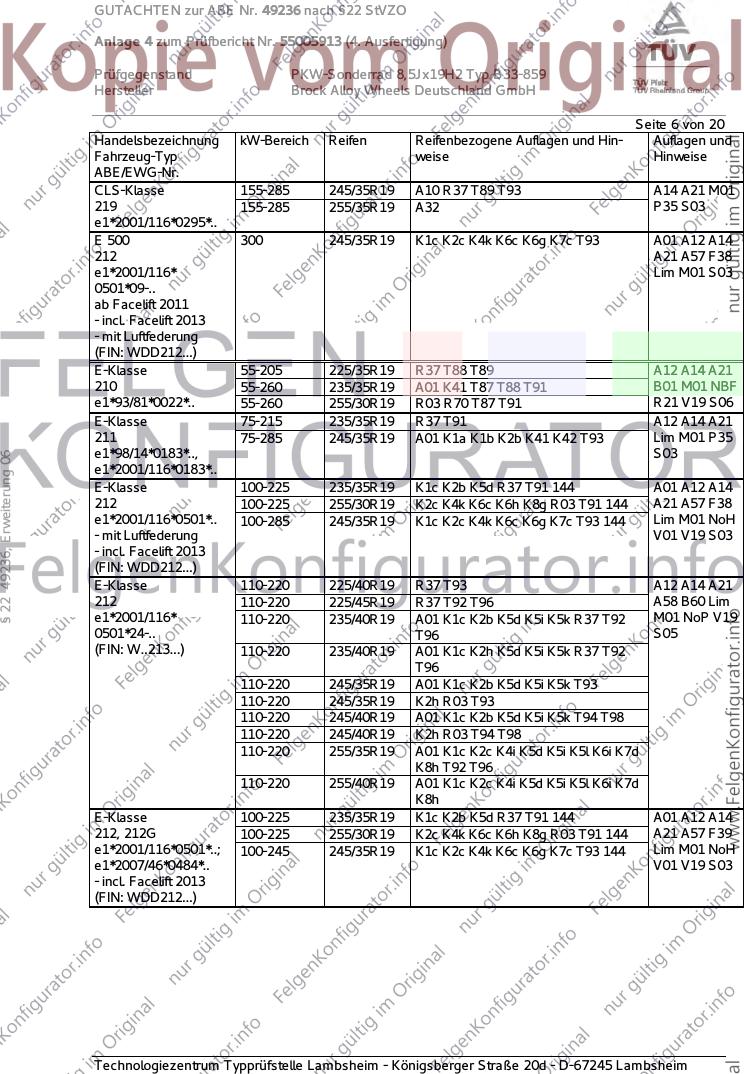

Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ B33-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 6 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
CLS-Klasse 155-285 245/35R19 A10 R37 T89 T93 A14 A21 M01
219 155-285 255/35R19 A32 P35 S03
e1*2001/116*0295*..
E 500 300 245/35R19 K1c K2c K4k K6c K6g K7c T93 A01 A12 A14
212 A21 A57 F38
e1*2001/116* Lim M01 S03
0501*09-..
ab Facelift 2011
- incl. Facelift 2013
- mit Luftfederung
(FIN: WDD212...)
E-Klasse 55-205 225/35R19 R37 T88 T89 A12 A14 A21
210 55-260 235/35R19 A01 K41 T87 T88 T91 B01 M01 NBF
e1*93/81*0022*.. 55-260 255/30R19 R03 R70 T87 T91 R21 V19 S06
E-Klasse 75-215 235/35R19 R37 T91 A12 A14 A21
211 75-285 245/35R19 A01 K1a K1b K2b K41 K42 T93 Lim M01 P35
e1*98/14*0183*.., S03
§ 22 49236, Erweiterung 06
e1*2001/116*0183*..
E-Klasse 100-225 235/35R19 K1c K2b K5d R37 T91 144 A01 A12 A14
212 100-225 255/30R19 K2c K4k K6c K6h K8g R03 T91 144 A21 A57 F38
e1*2001/116*0501*.. 100-285 245/35R19 K1c K2c K4k K6c K6g K7c T93 144 Lim M01 NoH
- mit Luftfederung V01 V19 S03
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-220 225/40R19 R37 T93 A12 A14 A21
212 110-220 225/45R19 R37 T92 T96 A58 B60 Lim
e1*2001/116* 110-220 235/40R19 A01 K1c K2b K5d K5i K5k R37 T92 M01 NoP V19
0501*24-.. T96 S05
(FIN: W..213...) 110-220 235/40R19 A01 K1c K2h K5d K5i K5k R37 T92
T96
110-220 245/35R19 A01 K1c K2b K5d K5i K5k T93
110-220 245/35R19 K2h R03 T93
110-220 245/40R19 A01 K1c K2b K5d K5i K5k T94 T98
110-220 245/40R19 K2h R03 T94 T98
110-220 255/35R19 A01 K1c K2c K4i K5d K5i K5l K6i K7d
K8h T92 T96
110-220 255/40R19 A01 K1c K2c K4i K5d K5i K5l K6i K7d
K8h
E-Klasse 100-225 235/35R19 K1c K2b K5d R37 T91 144 A01 A12 A14
212, 212G 100-225 255/30R19 K2c K4k K6c K6h K8g R03 T91 144 A21 A57 F39
e1*2001/116*0501*..; 100-245 245/35R19 K1c K2c K4k K6c K6g K7c T93 144 Lim M01 NoH
e1*2007/46*0484*.. V01 V19 S03
- incl. Facelift 2013
(FIN: WDD212...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49236 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005913 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ B33-859
Hersteller Brock Alloy Wheels Deutschland GmbH

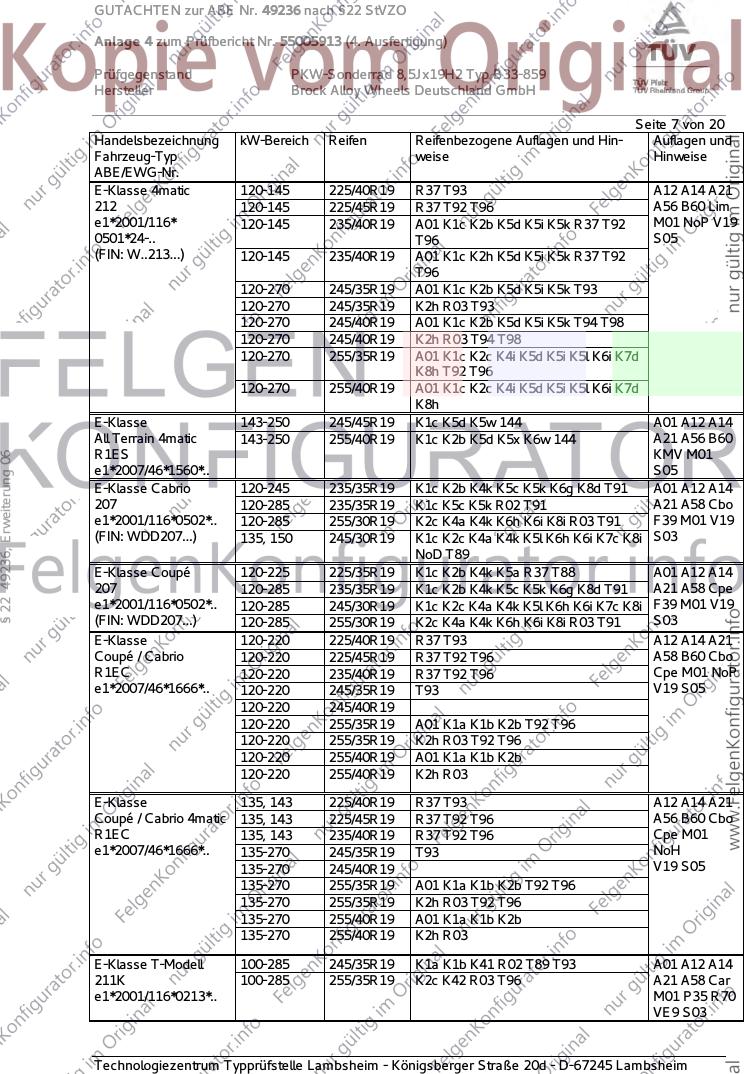

Seite 7 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
E-Klasse 4matic 120-145 225/40R19 R37 T93 A12 A14 A21
212 120-145 225/45R19 R37 T92 T96 A56 B60 Lim
e1*2001/116* 120-145 235/40R19 A01 K1c K2b K5d K5i K5k R37 T92 M01 NoP V19
0501*24-.. T96 S05
(FIN: W..213...) 120-145 235/40R19 A01 K1c K2h K5d K5i K5k R37 T92
T96
120-270 245/35R19 A01 K1c K2b K5d K5i K5k T93
120-270 245/35R19 K2h R03 T93
120-270 245/40R19 A01 K1c K2b K5d K5i K5k T94 T98
120-270 245/40R19 K2h R03 T94 T98
120-270 255/35R19 A01 K1c K2c K4i K5d K5i K5l K6i K7d
K8h T92 T96
120-270 255/40R19 A01 K1c K2c K4i K5d K5i K5l K6i K7d
K8h
E-Klasse 143-250 245/45R19 K1c K5d K5w 144 A01 A12 A14
All Terrain 4matic 143-250 255/40R19 K1c K2b K5d K5x K6w 144 A21 A56 B60
R1ES KMV M01
§ 22 49236, Erweiterung 06
e1*2007/46*1560*.. S05
E-Klasse Cabrio 120-245 235/35R19 K1c K2b K4k K5c K5k K6g K8d T91 A01 A12 A14
207 120-285 235/35R19 K1c K5c K5k R02 T91 A21 A58 Cbo
e1*2001/116*0502*.. 120-285 255/30R19 K2c K4a K4k K6h K6i K8i R03 T91 F39 M01 V19
(FIN: WDD207...) 135, 150 245/30R19 K1c K2c K4a K4k K5l K6h K6i K7c K8i S03
NoD T89
E-Klasse Coupé 120-225 225/35R19 K1c K2b K4k K5a R37 T88 A01 A12 A14
207 120-285 235/35R19 K1c K2b K4k K5c K5k K6g K8d T91 A21 A58 Cpe
e1*2001/116*0502*.. 120-285 245/30R19 K1c K2c K4a K4k K5l K6h K6i K7c K8i F39 M01 V19
(FIN: WDD207...) 120-285 255/30R19 K2c K4a K4k K6h K6i K8i R03 T91 S03
E-Klasse 120-220 225/40R19 R37 T93 A12 A14 A21
Coupé / Cabrio 120-220 225/45R19 R37 T92 T96 A58 B60 Cbo
R1EC 120-220 235/40R19 R37 T92 T96 Cpe M01 NoP
e1*2007/46*1666*.. 120-220 245/35R19 T93 V19 S05
120-220 245/40R19
120-220 255/35R19 A01 K1a K1b K2b T92 T96
120-220 255/35R19 K2h R03 T92 T96
120-220 255/40R19 A01 K1a K1b K2b
120-220 255/40R19 K2h R03
E-Klasse 135, 143 225/40R19 R37 T93 A12 A14 A21
Coupé / Cabrio 4matic 135, 143 225/45R19 R37 T92 T96 A56 B60 Cbo
R1EC 135, 143 235/40R19 R37 T92 T96 Cpe M01
e1*2007/46*1666*.. 135-270 245/35R19 T93 NoH
135-270 245/40R19 V19 S05
135-270 255/35R19 A01 K1a K1b K2b T92 T96
135-270 255/35R19 K2h R03 T92 T96
135-270 255/40R19 A01 K1a K1b K2b
135-270 255/40R19 K2h R03
E-Klasse T-Modell 100-285 245/35R19 K1a K1b K41 R02 T89 T93 A01 A12 A14
211K 100-285 255/35R19 K2c K42 R03 T96 A21 A58 Car
e1*2001/116*0213*.. M01 P35 R70
VE9 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49236 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005913 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ B33-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 8 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 110-210 225/45R19 R37 T96 X77 144 A12 A14 A21
R1ES 110-210 235/40R19 A01 K1c K2b K5d K5i K5k R37 T96 A58 B60 Car
e1*2007/46*1560*.. X77 144 KOV M01
110-210 235/40R19 A01 K1c K2h K5d K5i K5k R37 T96 NoP
X77 144 V19 S05
110-210 245/40R19 A01 K1c K2b K5d K5i K5k T94 T98
144
110-210 245/40R19 K2h R03 T94 T98 144
110-210 255/35R19 A01 K1c K2c K4i K5d K5i K5l K6i K7d
K8h T96 X77 144
110-210 255/40R19 A01 K1c K2c K4i K5d K5i K5l K6i K7d
K8h T00 T96 144
E-Klasse 135-145 225/45R19 R37 T96 X77 144 A12 A14 A21
T-Modell 4matic 135-145 235/40R19 A01 K1c K2b K5d K5i K5k R37 T96 A56 B60 Car
R1ES X77 144 KOV M01
e1*2007/46*1560*.. 135-145 235/40R19 A01 K1c K2h K5d K5i K5k R37 T96 NoP
X77 144 V19 S05
§ 22 49236, Erweiterung 06
135-270 245/40R19 A01 K1c K2b K5d K5i K5k T98 144
135-270 245/40R19 K2h R03 T98 144
135-270 255/35R19 A01 K1c K2c K4i K5d K5i K5l K6i K7d
K8h T96 X77 144
135-270 255/40R19 A01 K1c K2c K4i K5d K5i K5l K6i K7d
K8h T00 T96 144
GLA 45 AMG 4matic 265, 280 225/45R19 K2b K6v M+S A01 A12 A14
245G, -/AMG 265, 280 235/40R19 K2b K6x K8a A21 A56 M01
e1*2001/116*0470*..; 265, 280 235/45R19 K2b K6x K8a S03
e1*2007/46*1207*.. 265, 280 245/40R19 K1b K2c K5v K6g K6y K8i
265, 280 245/45R19 K1b K2c K5v K6g K6y K8i
265, 280 255/40R19 K1a K1b K2c K5v K6g K6y K8i
GLA-Klasse 80-155 225/45R19 K1b K2b K6v A01 A12 A14
245G 80-155 235/40R19 K1a K1b K2b K5v K6x K8a A21 A57 Flh
e1*2001/116* 80-155 235/45R19 K1a K1b K2b K5v K6x K8a M01 S03
0470*06-.. 80-155 245/40R19 K1c K2c K5a K5x K6g K6y K8i
80-155 245/45R19 K1c K2c K5a K5x K6g K6y K8i
80-155 255/40R19 K1c K2c K5a K5x K6g K6y K8i
GLC-Coupé 100-190 235/50R19 A10 144 A14 A21 A57
204X 100-190 235/55R19 A10 141 B10 Flh KMV
e1*2001/116* 100-190 245/50R19 A01 A12 K1a 143 M01 V19 S07
0480*18-.. 100-190 255/45R19 A12 144
(FIN: W..253...) 100-190 255/50R19 A01 A12 K1a K1b 141
100-190 275/45R19 A01 A12 K1a K1b 142
GLC-Klasse 100-190 235/50R19 A10 144 A14 A21 A57
204X 100-190 235/55R19 A10 141 B10 M01
e1*2001/116* 100-190 245/50R19 A01 A12 K1a K1b K2b 143 MHy
0480*16-.. 100-190 255/45R19 A10 144 S07
(FIN: W..253...) 100-190 255/50R19 A01 A12 K1c K2b 141
100-190 275/45R19 A01 A12 K1a K1b K2b 142

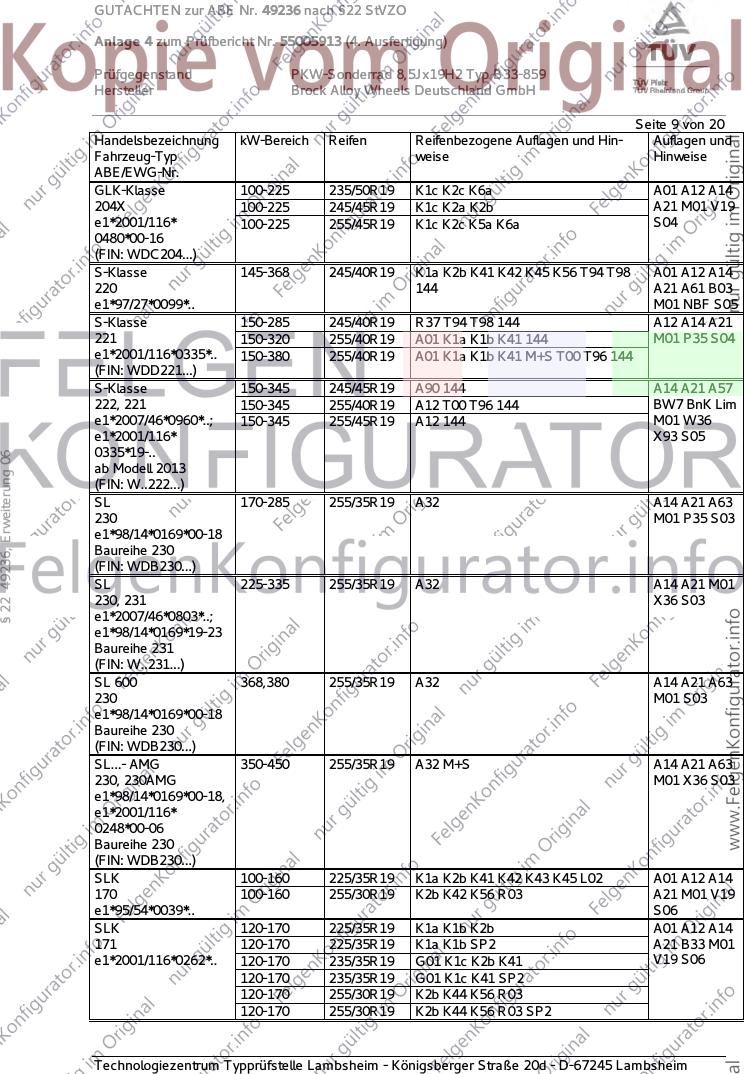

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49236 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005913 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ B33-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 9 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
GLK-Klasse 100-225 235/50R19 K1c K2c K6a A01 A12 A14
204X 100-225 245/45R19 K1c K2a K2b A21 M01 V19
e1*2001/116* 100-225 255/45R19 K1c K2c K5a K6a S04
0480*00-16
(FIN: WDC204...)
S-Klasse 145-368 245/40R19 K1a K2b K41 K42 K45 K56 T94 T98 A01 A12 A14
220 144 A21 A61 B03
e1*97/27*0099*.. M01 NBF S05
S-Klasse 150-285 245/40R19 R37 T94 T98 144 A12 A14 A21
221 150-320 255/40R19 A01 K1a K1b K41 144 M01 P35 S04
e1*2001/116*0335*.. 150-380 255/40R19 A01 K1a K1b K41 M+S T00 T96 144
(FIN: WDD221...)
S-Klasse 150-345 245/45R19 A90 144 A14 A21 A57
222, 221 150-345 255/40R19 A12 T00 T96 144 BW7 BnK Lim
e1*2007/46*0960*..; 150-345 255/45R19 A12 144 M01 W36
e1*2001/116* X93 S05
0335*19-..
§ 22 49236, Erweiterung 06
ab Modell 2013
(FIN: W..222...)
SL 170-285 255/35R19 A32 A14 A21 A63
230 M01 P35 S03
e1*98/14*0169*00-18
Baureihe 230
(FIN: WDB230...)
SL 225-335 255/35R19 A32 A14 A21 M01
230, 231 X36 S03
e1*2007/46*0803*..;
e1*98/14*0169*19-23
Baureihe 231
(FIN: W..231...)
SL 600 368,380 255/35R19 A32 A14 A21 A63
230 M01 S03
e1*98/14*0169*00-18
Baureihe 230
(FIN: WDB230...)
SL...- AMG 350-450 255/35R19 A32 M+S A14 A21 A63
230, 230AMG M01 X36 S03
e1*98/14*0169*00-18,
e1*2001/116*
0248*00-06
Baureihe 230
(FIN: WDB230...)
SLK 100-160 225/35R19 K1a K2b K41 K42 K43 K45 L02 A01 A12 A14
170 100-160 255/30R19 K2b K42 K56 R03 A21 M01 V19
e1*95/54*0039*.. S06
SLK 120-170 225/35R19 K1a K1b K2b A01 A12 A14
171 120-170 225/35R19 K1a K1b SP2 A21 B33 M01
e1*2001/116*0262*.. 120-170 235/35R19 G01 K1c K2b K41 V19 S06
120-170 235/35R19 G01 K1c K41 SP2
120-170 255/30R19 K2b K44 K56 R03
120-170 255/30R19 K2b K44 K56 R03 SP2
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49236 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005913 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ B33-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 10 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
SLK / SLC -Klasse 115-225 225/35R19 K1a K1b K2b A01 A12 A14
172 115-225 225/35R19 K1a K1b SP2 A21 M01 V19
e1*2007/46*0548*.. 115-225 235/35R19 G01 K1c K2b K5d K5i K5l K7d S03
115-225 235/35R19 G01 K1c K5d K5i K5l K7d SP2
115-225 245/30R19 K1c K2b K5d K5i K5l K6g K6i K7d
K8d
115-225 245/30R19 K1c K5d K5i K5l K6g K6i K7d K8d
SP2
115-225 255/30R19 K2b K6g K6i K8d R03
115-225 255/30R19 K6g K6i K8d R03 SP2
SLK 32 AMG 260 225/35R19 K1a K2b K41 K42 K43 K45 L02 A01 A12 A14
170 260 255/30R19 K2b K42 K56 R03 A21 M01 V19
e1*95/54*0039*.. S06
Allgemeine Hinweise
§ 22 49236, Erweiterung 06
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

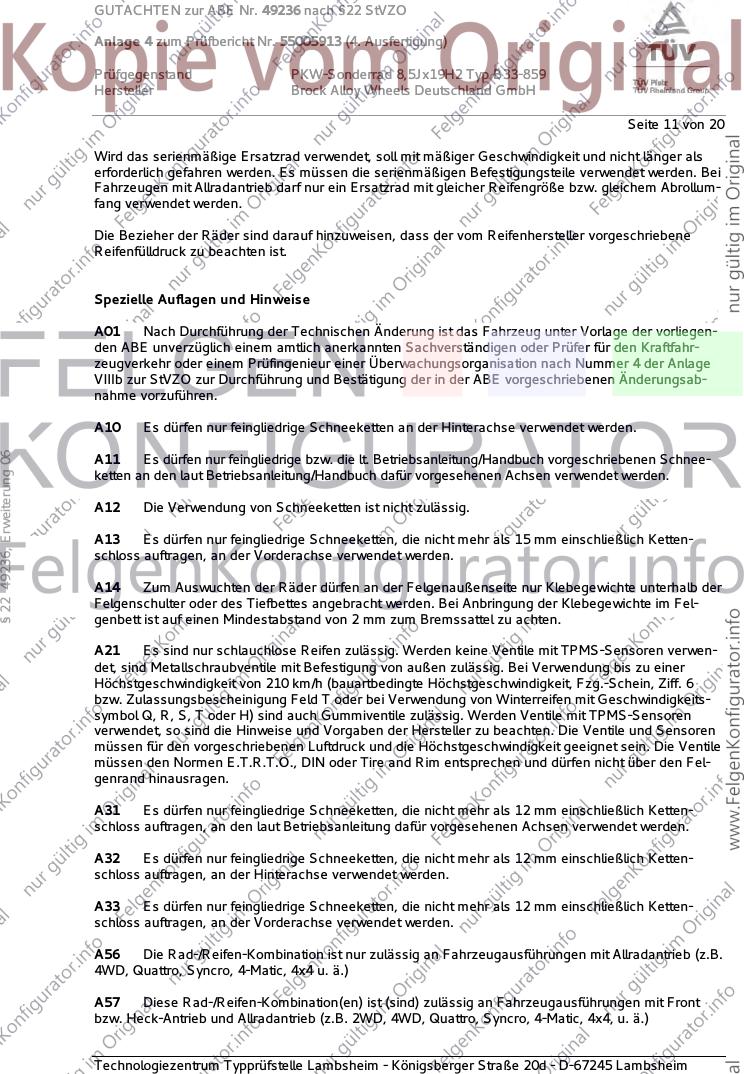

GUTACHTEN zur ABE Nr. 49236 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005913 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ B33-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 11 von 20
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
§ 22 49236, Erweiterung 06
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schnee-
ketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

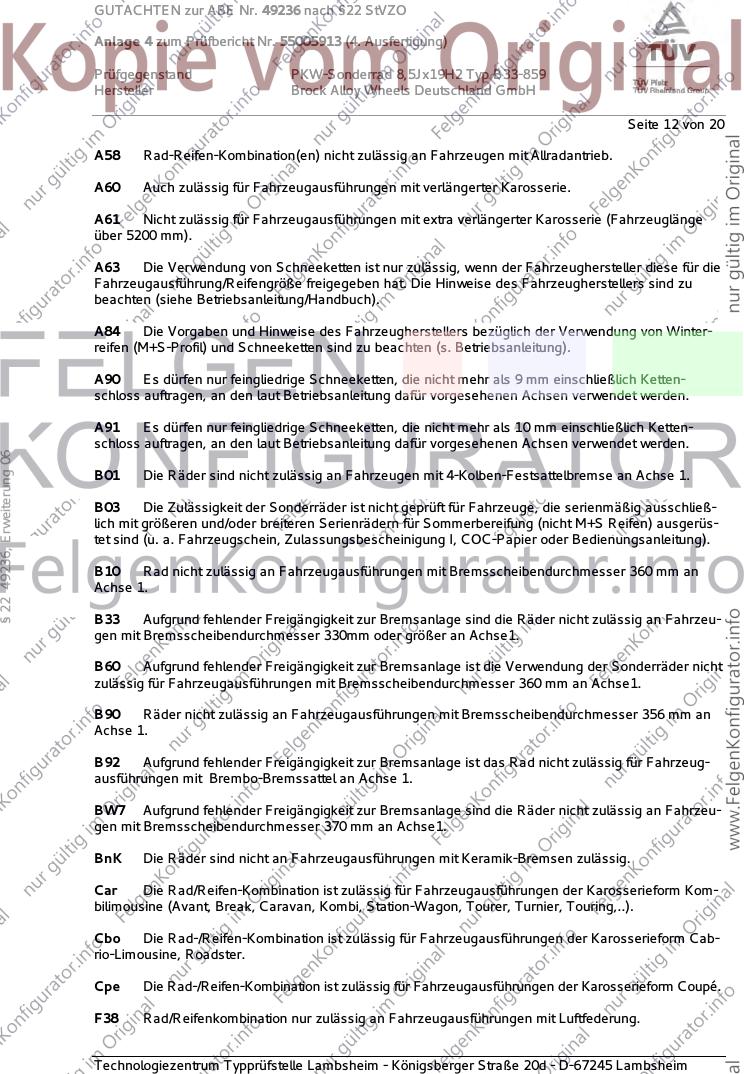

GUTACHTEN zur ABE Nr. 49236 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005913 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ B33-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 12 von 20
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von Winter-
reifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
§ 22 49236, Erweiterung 06
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B10 Rad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an
Achse 1.
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeu-
gen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B90 Räder nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm an
Achse 1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für Fahrzeug-
ausführungen mit Brembo-Bremssattel an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeu-
gen mit Bremsscheibendurchmesser 370 mm an Achse1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

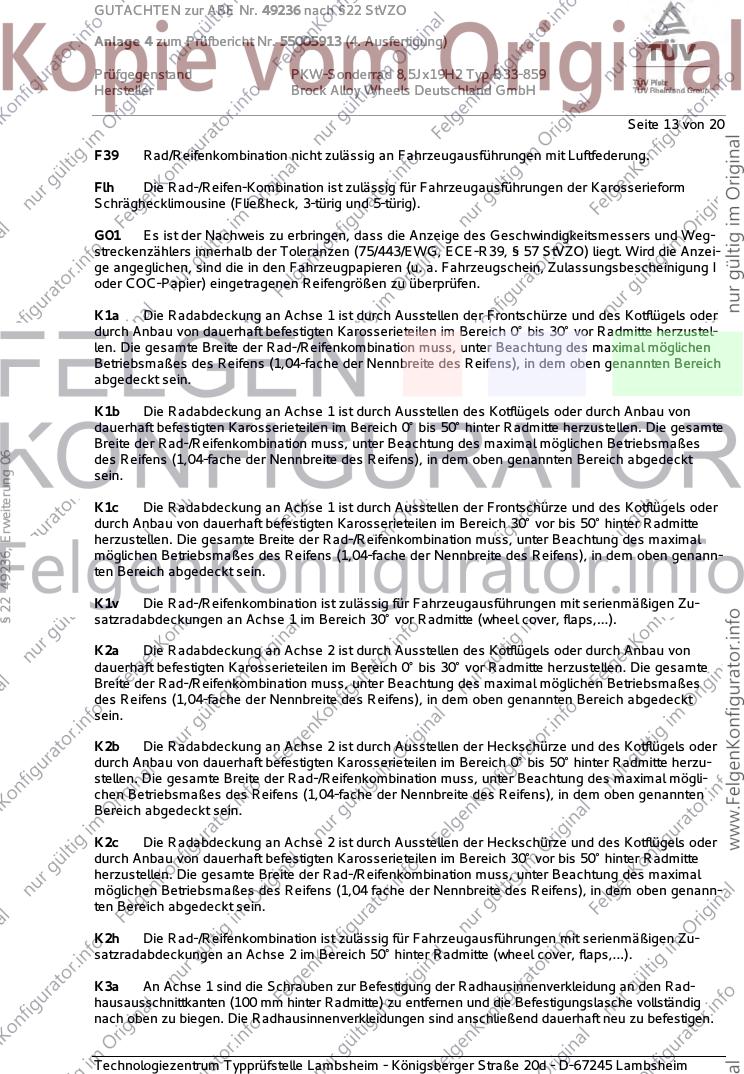

GUTACHTEN zur ABE Nr. 49236 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005913 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ B33-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 13 von 20
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
§ 22 49236, Erweiterung 06
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen Zu-
satzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen Zu-
satzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49236 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005913 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ B33-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 14 von 20
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
§ 22 49236, Erweiterung 06
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der Radhausinnenver-
kleidung, über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen. Die Rad-
hausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der Radhausaus-
schnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49236 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005913 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ B33-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 15 von 20
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
§ 22 49236, Erweiterung 06
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6u An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 250 mm vor bis 300 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49236 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005913 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ B33-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 16 von 20
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
K8z An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 300mm hinter Rad-
mitte um 5mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
§ 22 49236, Erweiterung 06
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und oh-
ne Allradlenkung (4WS).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M01 Die Montage der Reifen ist nur von der Felgeninnenseite zulässig.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahr-
zeug).
NoP Nicht für Plug-In Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49236 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005913 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ B33-859
Hersteller Brock Alloy Wheels Deutschland GmbH

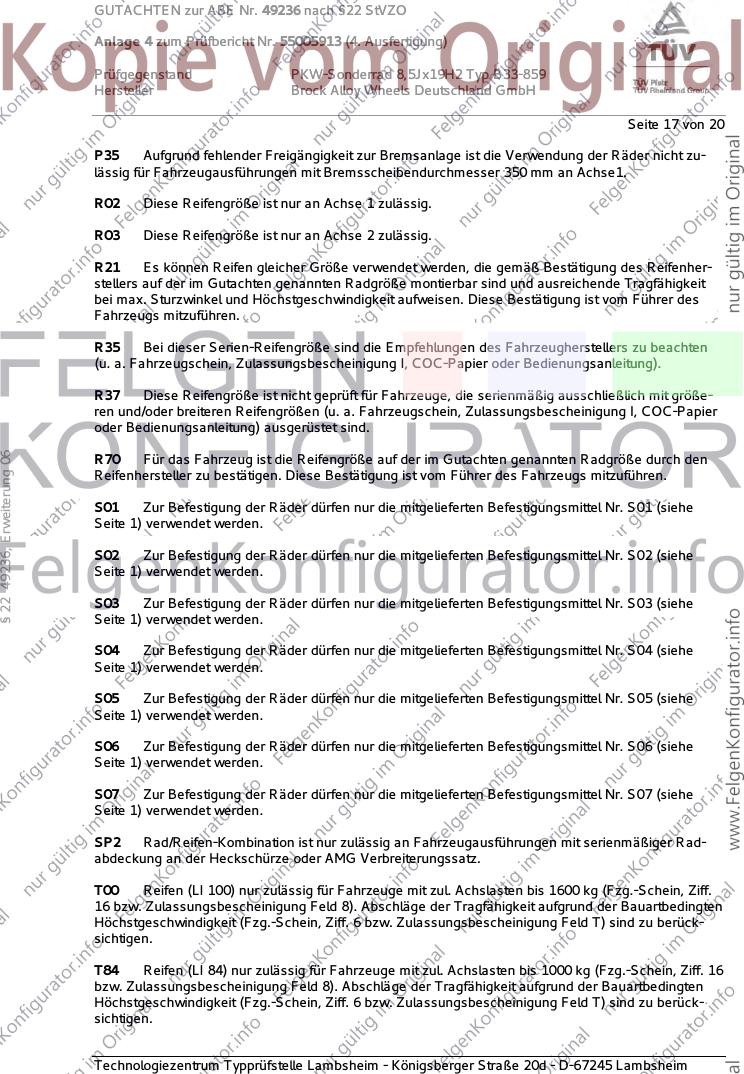

Seite 17 von 20
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht zu-
lässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
§ 22 49236, Erweiterung 06
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger Rad-
abdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49236 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005913 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ B33-859
Hersteller Brock Alloy Wheels Deutschland GmbH

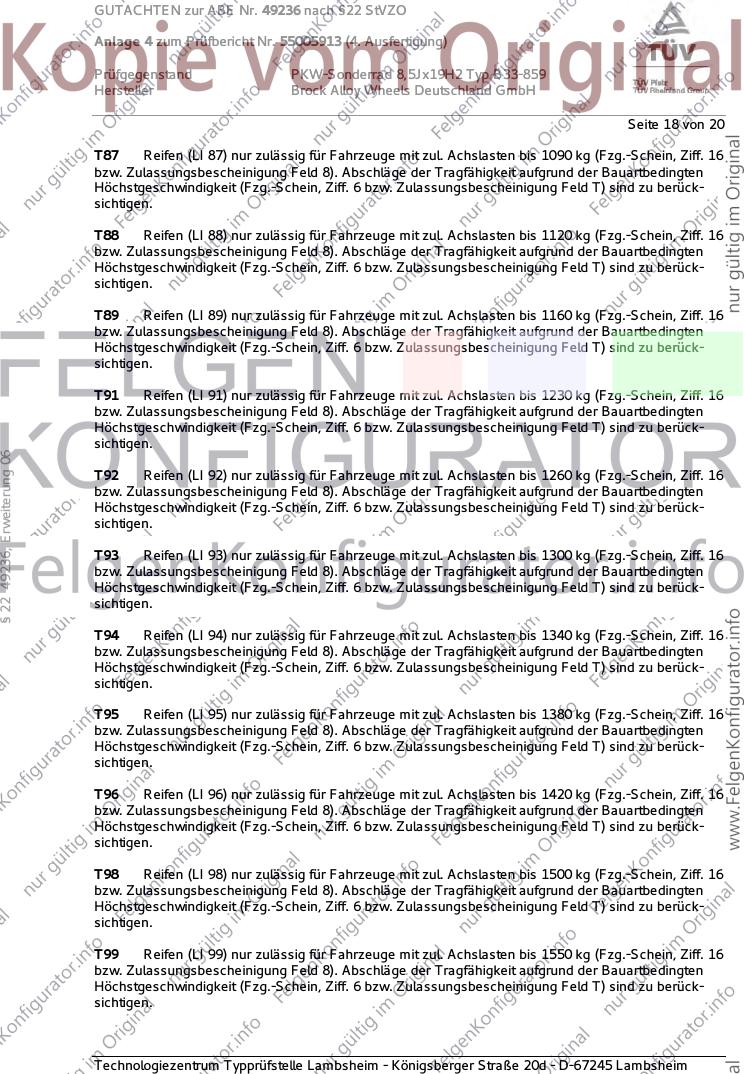

Seite 18 von 20
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
§ 22 49236, Erweiterung 06
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49236 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005913 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ B33-859
Hersteller Brock Alloy Wheels Deutschland GmbH

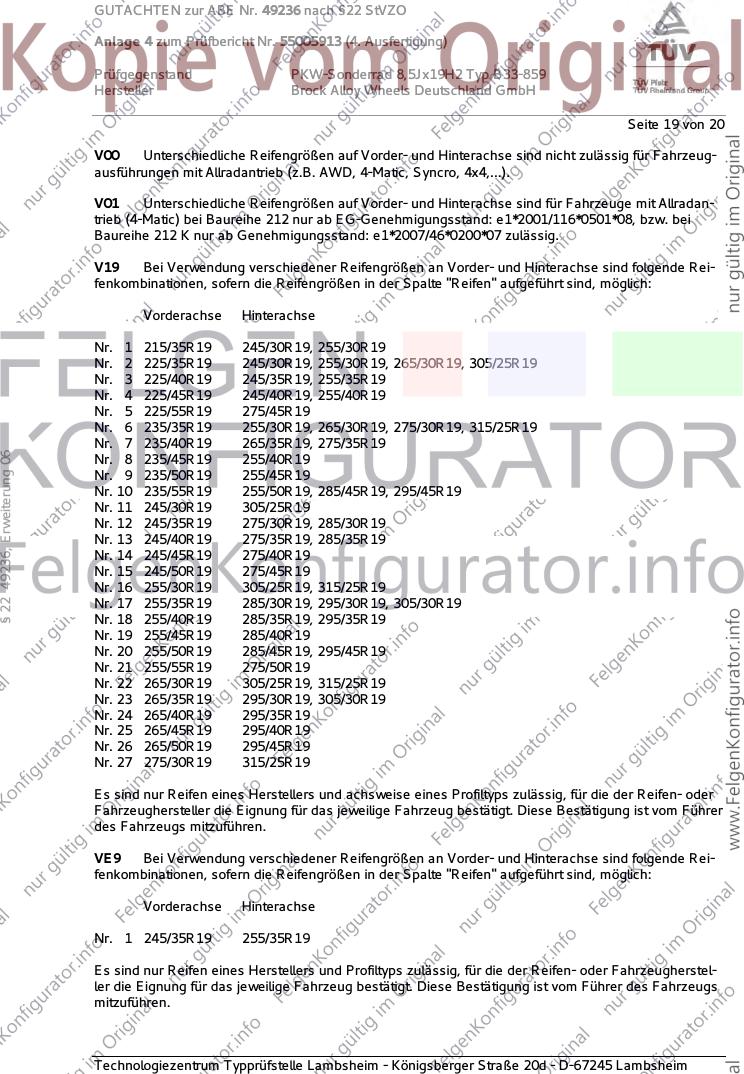

Seite 19 von 20
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit Allradan-
trieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw. bei
Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
§ 22 49236, Erweiterung 06
Nr. 8 235/45R19 255/40R19
Nr. 9 235/50R19 255/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 245/30R19 305/25R19
Nr. 12 245/35R19 275/30R19, 285/30R19
Nr. 13 245/40R19 275/35R19, 285/35R19
Nr. 14 245/45R19 275/40R19
Nr. 15 245/50R19 275/45R19
Nr. 16 255/30R19 305/25R19, 315/25R19
Nr. 17 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 18 255/40R19 285/35R19, 295/35R19
Nr. 19 255/45R19 285/40R19
Nr. 20 255/50R19 285/45R19, 295/45R19
Nr. 21 255/55R19 275/50R19
Nr. 22 265/30R19 305/25R19, 315/25R19
Nr. 23 265/35R19 295/30R19, 305/30R19
Nr. 24 265/40R19 295/35R19
Nr. 25 265/45R19 295/40R19
Nr. 26 265/50R19 295/45R19
Nr. 27 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VE9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/35R19 255/35R19
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder Fahrzeugherstel-
ler die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des Fahrzeugs
mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49236 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005913 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ B33-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 20 von 20
W36 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 360 mm an Achse2.
X36 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an
Achse 1.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad) mit serienmäßigen Reifengrößen 225/55R17
oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsan-
leitung).
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeu-
gen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Y66 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
§ 22 49236, Erweiterung 06
Fahrzeugausführungen mit Allradantrieb in Verbindung mit Bremsscheibendurchmesser 344 mm an
Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 6. März 2020 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 20 und gilt für Sonderräder ab Herstellungsdatum November 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 6. März 2020
Bohlander 00339277.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
