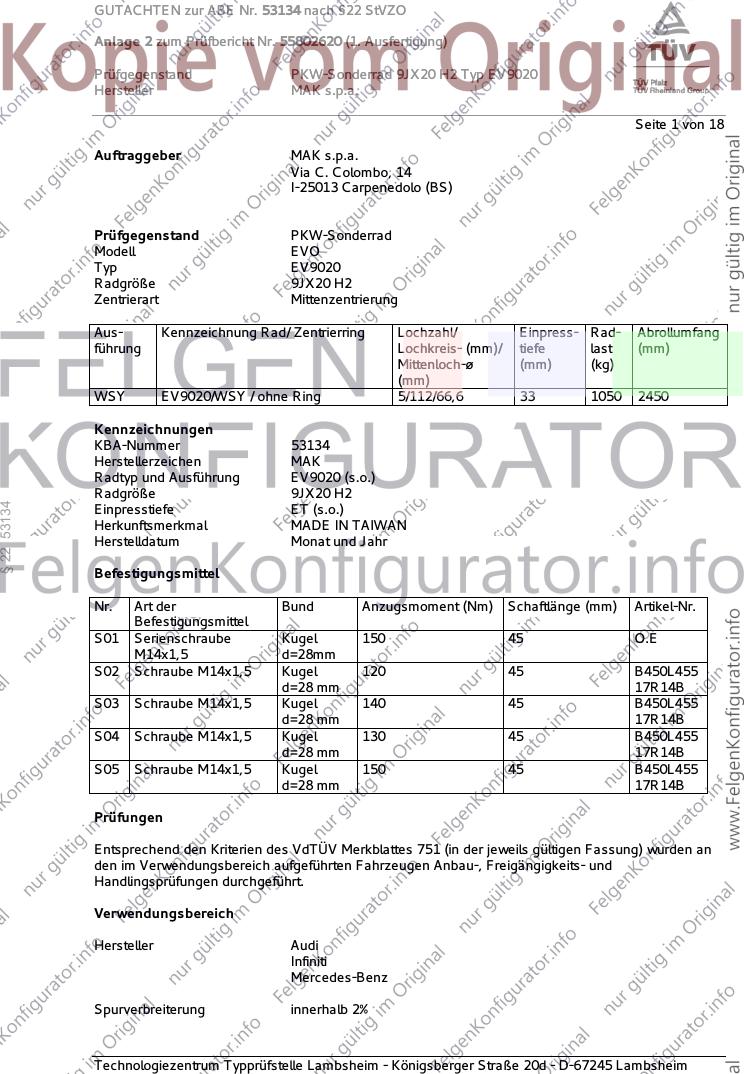

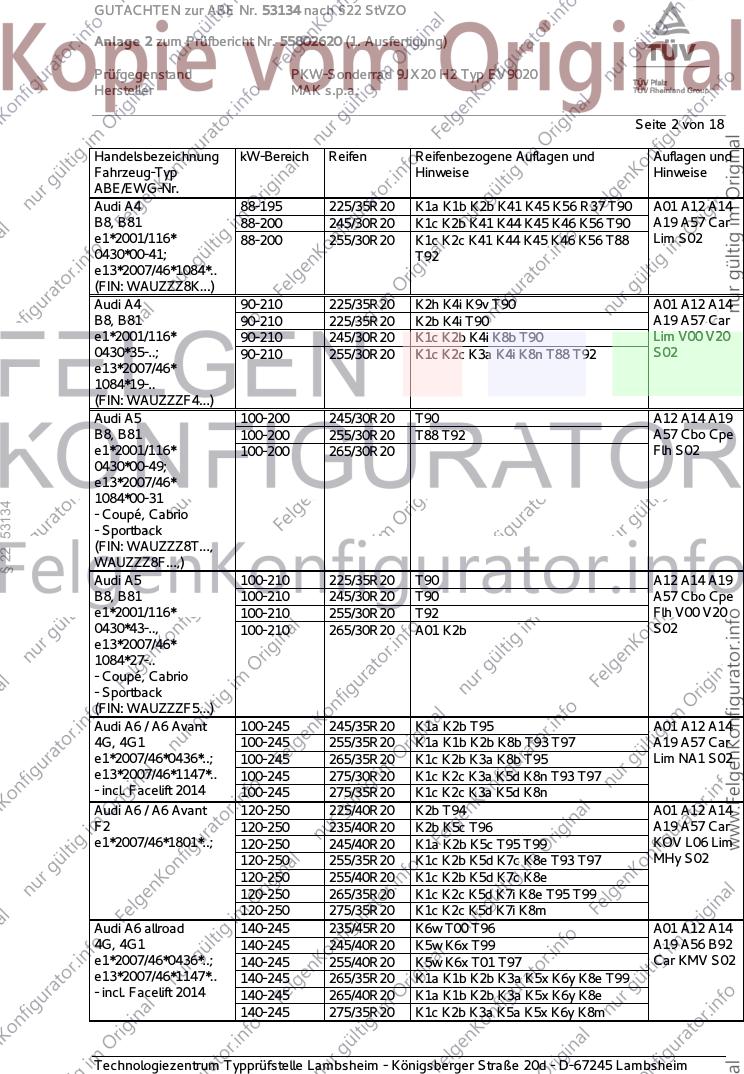

GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.
Seite 1 von 18
Auftraggeber MAK s.p.a.
Via C. Colombo, 14
I-25013 Carpenedolo (BS)
Prüfgegenstand PKW-Sonderrad
Modell EVO
Typ EV9020
Radgröße 9JX20 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
WSY EV9020/WSY / ohne Ring 5/112/66,6 33 1050 2450
Kennzeichnungen
KBA-Nummer 53134
Herstellerzeichen MAK
Radtyp und Ausführung EV9020 (s.o.)
Radgröße 9JX20 H2
§ 22 53134
Einpresstiefe ET (s.o.)
Herkunftsmerkmal MADE IN TAIWAN
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Serienschraube Kugel 150 45 O.E
M14x1,5 d=28mm
S02 Schraube M14x1,5 Kugel 120 45 B450L455
d=28 mm 17R14B
S03 Schraube M14x1,5 Kugel 140 45 B450L455
d=28 mm 17R14B
S04 Schraube M14x1,5 Kugel 130 45 B450L455
d=28 mm 17R14B
S05 Schraube M14x1,5 Kugel 150 45 B450L455
d=28 mm 17R14B
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.
Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/35R20 K1a K1b K2b K41 K45 K56 R37 T90 A01 A12 A14
B8, B81 88-200 245/30R20 K1c K2b K41 K44 K45 K46 K56 T90 A19 A57 Car
e1*2001/116* 88-200 255/30R20 K1c K2c K41 K44 K45 K46 K56 T88 Lim S02
0430*00-41; T92
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi A4 90-210 225/35R20 K2h K4i K9v T90 A01 A12 A14
B8, B81 90-210 225/35R20 K2b K4i T90 A19 A57 Car
e1*2001/116* 90-210 245/30R20 K1c K2b K4i K8b T90 Lim V00 V20
0430*35-..; 90-210 255/30R20 K1c K2c K3a K4i K8n T88 T92 S02
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
Audi A5 100-200 245/30R20 T90 A12 A14 A19
B8, B81 100-200 255/30R20 T88 T92 A57 Cbo Cpe
e1*2001/116* 100-200 265/30R20 Flh S02
0430*00-49;
e13*2007/46*
1084*00-31
§ 22 53134
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A5 100-210 225/35R20 T90 A12 A14 A19
B8, B81 100-210 245/30R20 T90 A57 Cbo Cpe
e1*2001/116* 100-210 255/30R20 T92 Flh V00 V20
0430*43-.., 100-210 265/30R20 A01 K2b S02
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Audi A6 / A6 Avant 100-245 245/35R20 K1a K2b T95 A01 A12 A14
4G, 4G1 100-245 255/35R20 K1a K1b K2b K8b T93 T97 A19 A57 Car
e1*2007/46*0436*..; 100-245 265/35R20 K1c K2b K3a K8b T95 Lim NA1 S02
e13*2007/46*1147*.. 100-245 275/30R20 K1c K2c K3a K5d K8n T93 T97
- incl. Facelift 2014 100-245 275/35R20 K1c K2c K3a K5d K8n
Audi A6 / A6 Avant 120-250 225/40R20 K2b T94 A01 A12 A14
F2 120-250 235/40R20 K2b K5c T96 A19 A57 Car
e1*2007/46*1801*..; 120-250 245/40R20 K1a K2b K5c T95 T99 KOV L06 Lim
120-250 255/35R20 K1c K2b K5d K7c K8e T93 T97 MHy S02
120-250 255/40R20 K1c K2b K5d K7c K8e
120-250 265/35R20 K1c K2c K5d K7i K8e T95 T99
120-250 275/35R20 K1c K2c K5d K7i K8m
Audi A6 allroad 140-245 235/45R20 K6w T00 T96 A01 A12 A14
4G, 4G1 140-245 245/40R20 K5w K6x T99 A19 A56 B92
e1*2007/46*0436*..; 140-245 255/40R20 K5w K6x T01 T97 Car KMV S02
e13*2007/46*1147*.. 140-245 265/35R20 K1a K1b K2b K3a K5x K6y K8e T99
- incl. Facelift 2014 140-245 265/40R20 K1a K1b K2b K3a K5x K6y K8e
140-245 275/35R20 K1c K2b K3a K5a K5x K6y K8m
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

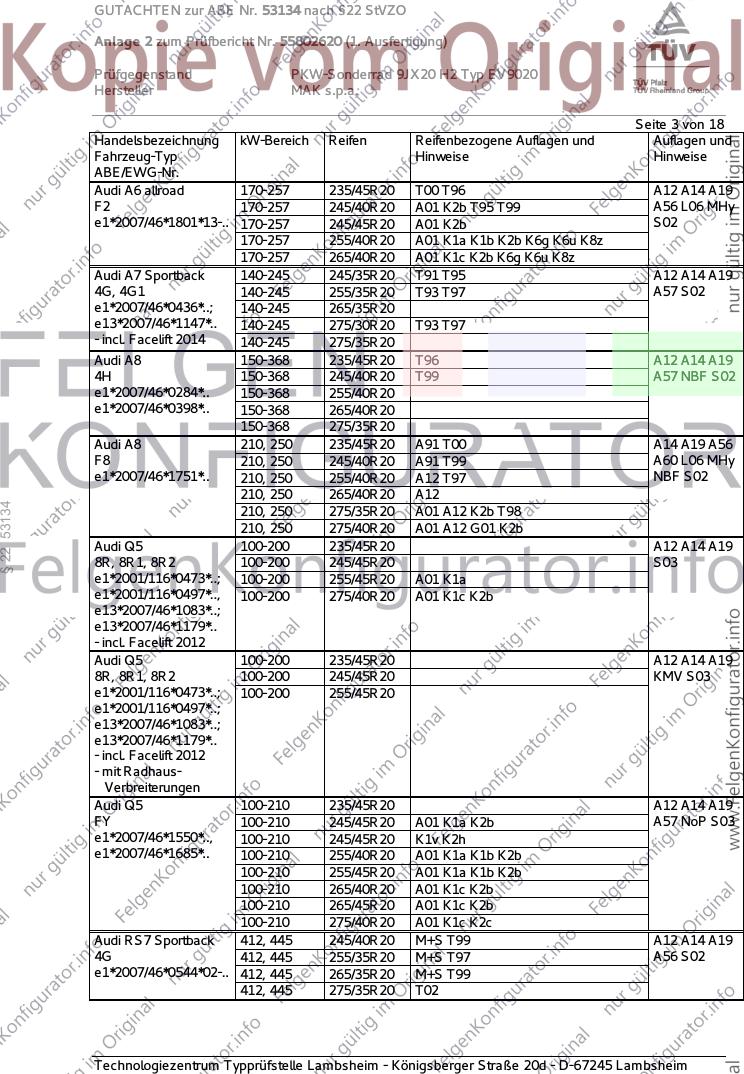

GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 allroad 170-257 235/45R20 T00 T96 A12 A14 A19
F2 170-257 245/40R20 A01 K2b T95 T99 A56 L06 MHy
e1*2007/46*1801*13-.. 170-257 245/45R20 A01 K2b S02
170-257 255/40R20 A01 K1a K1b K2b K6g K6u K8z
170-257 265/40R20 A01 K1c K2b K6g K6u K8z
Audi A7 Sportback 140-245 245/35R20 T91 T95 A12 A14 A19
4G, 4G1 140-245 255/35R20 T93 T97 A57 S02
e1*2007/46*0436*..; 140-245 265/35R20
e13*2007/46*1147*.. 140-245 275/30R20 T93 T97
- incl. Facelift 2014 140-245 275/35R20
Audi A8 150-368 235/45R20 T96 A12 A14 A19
4H 150-368 245/40R20 T99 A57 NBF S02
e1*2007/46*0284*.. 150-368 255/40R20
e1*2007/46*0398*.. 150-368 265/40R20
150-368 275/35R20
Audi A8 210, 250 235/45R20 A91 T00 A14 A19 A56
F8 210, 250 245/40R20 A91 T99 A60 L06 MHy
e1*2007/46*1751*.. 210, 250 255/40R20 A12 T97 NBF S02
210, 250 265/40R20 A12
§ 22 53134
210, 250 275/35R20 A01 A12 K2b T98
210, 250 275/40R20 A01 A12 G01 K2b
Audi Q5 100-200 235/45R20 A12 A14 A19
8R, 8R1, 8R2 100-200 245/45R20 S03
e1*2001/116*0473*..; 100-200 255/45R20 A01 K1a
e1*2001/116*0497*.., 100-200 275/40R20 A01 K1c K2b
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/45R20 A12 A14 A19
8R, 8R1, 8R2 100-200 245/45R20 KMV S03
e1*2001/116*0473*..; 100-200 255/45R20
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 100-210 235/45R20 A12 A14 A19
FY 100-210 245/45R20 A01 K1a K2b A57 NoP S03
e1*2007/46*1550*.., 100-210 245/45R20 K1v K2h
e1*2007/46*1685*.. 100-210 255/40R20 A01 K1a K1b K2b
100-210 255/45R20 A01 K1a K1b K2b
100-210 265/40R20 A01 K1c K2b
100-210 265/45R20 A01 K1c K2b
100-210 275/40R20 A01 K1c K2c
Audi RS7 Sportback 412, 445 245/40R20 M+S T99 A12 A14 A19
4G 412, 445 255/35R20 M+S T97 A56 S02
e1*2007/46*0544*02-.. 412, 445 265/35R20 M+S T99
412, 445 275/35R20 T02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S4 245 245/30R20 K1c K2b K41 K44 K45 K46 K56 Lim A01 A12 A14
B8, B81 T90 A19 S02
e1*2001/116*0430*..; 245 255/30R20 Car K1c K2c K41 K44 K45 K46 K56
e13*2007/46*1084*.. Lim T92
(FIN: WAUZZZ8K...)
Audi S4 255, 260 225/35R20 K2h K4i K9v M+S T90 A01 A12 A14
B8, B81 255, 260 225/35R20 K2b K4i M+S T90 A19 A56 Car
e1*2001/116* 255, 260 245/30R20 K1c K2b K4i K8b T90 Lim V00 V20
0430*43..., 255, 260 255/30R20 K1c K2c K3a K4i K8n T92 S02
e13*2007/46*1084*25-
(FIN:WAUZZZF4...)
Audi S5 245, 260 255/30R20 T92 A12 A14 A19
B8, B81 245, 260 265/30R20 T94 A56 Cbo Cpe
e1*2001/116* 260 245/30R20 T90 Flh S02
0430*00-49,
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
§ 22 53134
WAUZZZ8F...,)
Audi S5 255, 260 245/30R20 T90 A12 A14 A19
B8, B81 255, 260 255/30R20 T92 A56 Cbo Cpe
e1*2001/116* 255, 260 265/30R20 A01 K2b Flh S02
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Audi S6 / S6 Avant 309, 331 255/35R20 K1a K1b K2b K8b T97 A01 A12 A14
4G, 4G1 309, 331 265/35R20 K1c K2b K3a K8b T95 T99 A19 A56 Car
e1*2007/46*0436*..; 309, 331 275/30R20 K1c K2c K3a K5d K8n T97 Lim S02
e13*2007/46*1147*.. 309, 331 275/35R20 K1c K2c K3a K5d K8n
- incl. Facelift 2014
Audi S6 / S6 Avant 257 245/40R20 K1a K2b K5c M+S T95 T99 A01 A12 A14
F2 257 255/35R20 K1c K2b K5d K7c K8e T97 A19 A56 BnK
e1*2007/46*1801*.. 257 255/40R20 K1c K2b K5d K7c K8e Car KOV L06
257 265/35R20 K1c K2c K5d K7i K8e T95 T99 Lim MHy S02
257 275/35R20 K1c K2c K5d K7i K8m
Audi S7 Sportback 309, 331 255/35R20 T97 A12 A14 A19
4G, 4G1 309, 331 265/35R20 A56 S02
e1*2007/46*0436*..; 309, 331 275/30R20 T97
e13*2007/46*1147*.. 309, 331 275/35R20
- incl. Facelift 2014
Audi S8 382, 445 235/45R20 M+S T96 A12 A14 A19
4H 382, 445 245/40R20 M+S T99 A56 NBF S02
e1*2007/46*0284*.. 382, 445 255/40R20 M+S
e1*2007/46*0398*.. 382, 445 265/40R20
382, 445 275/35R20
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.

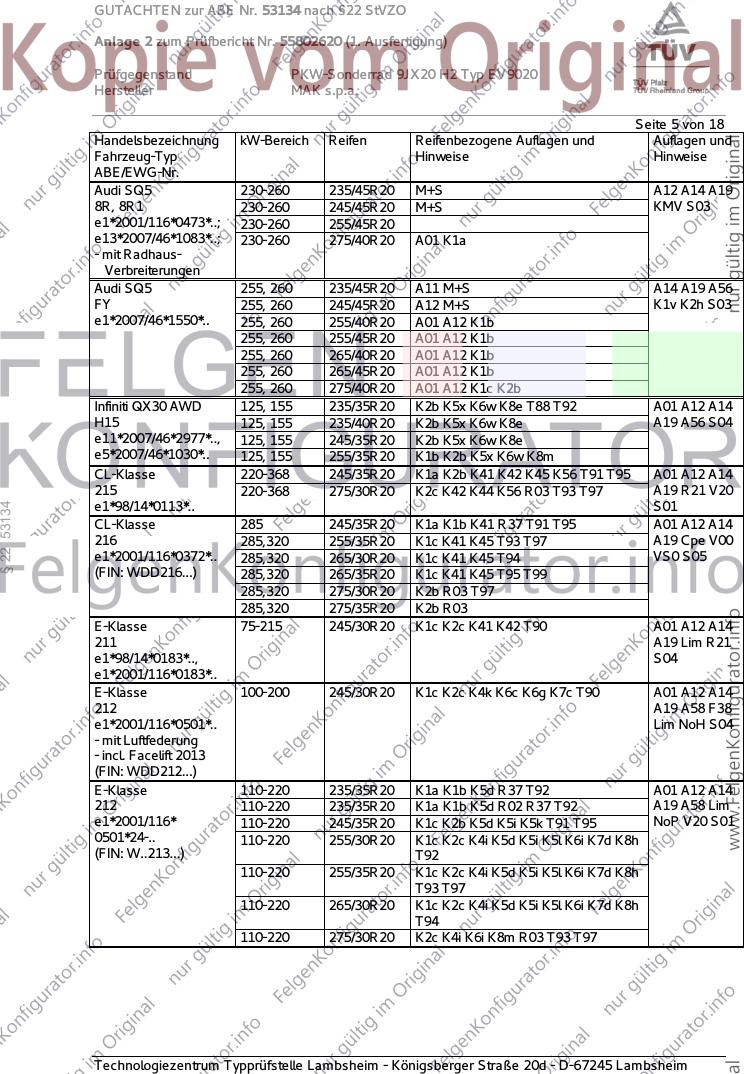

Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi SQ5 230-260 235/45R20 M+S A12 A14 A19
8R, 8R1 230-260 245/45R20 M+S KMV S03
e1*2001/116*0473*..; 230-260 255/45R20
e13*2007/46*1083*..; 230-260 275/40R20 A01 K1a
- mit Radhaus-
Verbreiterungen
Audi SQ5 255, 260 235/45R20 A11 M+S A14 A19 A56
FY 255, 260 245/45R20 A12 M+S K1v K2h S03
e1*2007/46*1550*.. 255, 260 255/40R20 A01 A12 K1b
255, 260 255/45R20 A01 A12 K1b
255, 260 265/40R20 A01 A12 K1b
255, 260 265/45R20 A01 A12 K1b
255, 260 275/40R20 A01 A12 K1c K2b
Infiniti QX30 AWD 125, 155 235/35R20 K2b K5x K6w K8e T88 T92 A01 A12 A14
H15 125, 155 235/40R20 K2b K5x K6w K8e A19 A56 S04
e11*2007/46*2977*.., 125, 155 245/35R20 K2b K5x K6w K8e
e5*2007/46*1030*.. 125, 155 255/35R20 K1b K2b K5x K6w K8m
CL-Klasse 220-368 245/35R20 K1a K2b K41 K42 K45 K56 T91 T95 A01 A12 A14
215 220-368 275/30R20 K2c K42 K44 K56 R03 T93 T97 A19 R21 V20
§ 22 53134
e1*98/14*0113*.. S01
CL-Klasse 285 245/35R20 K1a K1b K41 R37 T91 T95 A01 A12 A14
216 285,320 255/35R20 K1c K41 K45 T93 T97 A19 Cpe V00
e1*2001/116*0372*.. 285,320 265/30R20 K1c K41 K45 T94 VS0 S05
(FIN: WDD216...) 285,320 265/35R20 K1c K41 K45 T95 T99
285,320 275/30R20 K2b R03 T97
285,320 275/35R20 K2b R03
E-Klasse 75-215 245/30R20 K1c K2c K41 K42 T90 A01 A12 A14
211 A19 Lim R21
e1*98/14*0183*.., S04
e1*2001/116*0183*..
E-Klasse 100-200 245/30R20 K1c K2c K4k K6c K6g K7c T90 A01 A12 A14
212 A19 A58 F38
e1*2001/116*0501*.. Lim NoH S04
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-220 235/35R20 K1a K1b K5d R37 T92 A01 A12 A14
212 110-220 235/35R20 K1a K1b K5d R02 R37 T92 A19 A58 Lim
e1*2001/116* 110-220 245/35R20 K1c K2b K5d K5i K5k T91 T95 NoP V20 S01
0501*24-.. 110-220 255/30R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h
(FIN: W..213...) T92
110-220 255/35R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T93 T97
110-220 265/30R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T94
110-220 275/30R20 K2c K4i K6i K8m R03 T93 T97
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.

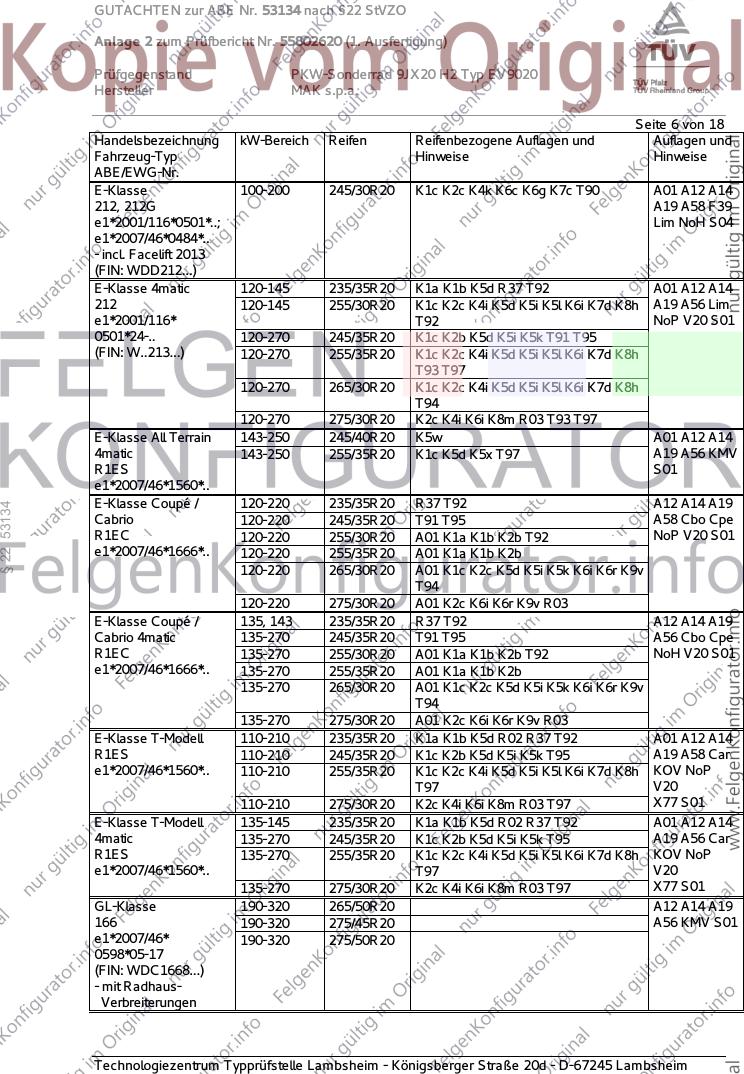

Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 100-200 245/30R20 K1c K2c K4k K6c K6g K7c T90 A01 A12 A14
212, 212G A19 A58 F39
e1*2001/116*0501*..; Lim NoH S04
e1*2007/46*0484*..
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 120-145 235/35R20 K1a K1b K5d R37 T92 A01 A12 A14
212 120-145 255/30R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h A19 A56 Lim
e1*2001/116* T92 NoP V20 S01
0501*24-.. 120-270 245/35R20 K1c K2b K5d K5i K5k T91 T95
(FIN: W..213...) 120-270 255/35R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T93 T97
120-270 265/30R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T94
120-270 275/30R20 K2c K4i K6i K8m R03 T93 T97
E-Klasse All Terrain 143-250 245/40R20 K5w A01 A12 A14
4matic 143-250 255/35R20 K1c K5d K5x T97 A19 A56 KMV
R1ES S01
e1*2007/46*1560*..
E-Klasse Coupé / 120-220 235/35R20 R37 T92 A12 A14 A19
§ 22 53134
Cabrio 120-220 245/35R20 T91 T95 A58 Cbo Cpe
R1EC 120-220 255/30R20 A01 K1a K1b K2b T92 NoP V20 S01
e1*2007/46*1666*.. 120-220 255/35R20 A01 K1a K1b K2b
120-220 265/30R20 A01 K1c K2c K5d K5i K5k K6i K6r K9v
T94
120-220 275/30R20 A01 K2c K6i K6r K9v R03
E-Klasse Coupé / 135, 143 235/35R20 R37 T92 A12 A14 A19
Cabrio 4matic 135-270 245/35R20 T91 T95 A56 Cbo Cpe
R1EC 135-270 255/30R20 A01 K1a K1b K2b T92 NoH V20 S01
e1*2007/46*1666*.. 135-270 255/35R20 A01 K1a K1b K2b
135-270 265/30R20 A01 K1c K2c K5d K5i K5k K6i K6r K9v
T94
135-270 275/30R20 A01 K2c K6i K6r K9v R03
E-Klasse T-Modell 110-210 235/35R20 K1a K1b K5d R02 R37 T92 A01 A12 A14
R1ES 110-210 245/35R20 K1c K2b K5d K5i K5k T95 A19 A58 Car
e1*2007/46*1560*.. 110-210 255/35R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h KOV NoP
T97 V20
110-210 275/30R20 K2c K4i K6i K8m R03 T97 X77 S01
E-Klasse T-Modell 135-145 235/35R20 K1a K1b K5d R02 R37 T92 A01 A12 A14
4matic 135-270 245/35R20 K1c K2b K5d K5i K5k T95 A19 A56 Car
R1ES 135-270 255/35R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h KOV NoP
e1*2007/46*1560*.. T97 V20
135-270 275/30R20 K2c K4i K6i K8m R03 T97 X77 S01
GL-Klasse 190-320 265/50R20 A12 A14 A19
166 190-320 275/45R20 A56 KMV S01
e1*2007/46* 190-320 275/50R20
0598*05-17
(FIN: WDC1668...)
- mit Radhaus-
Verbreiterungen

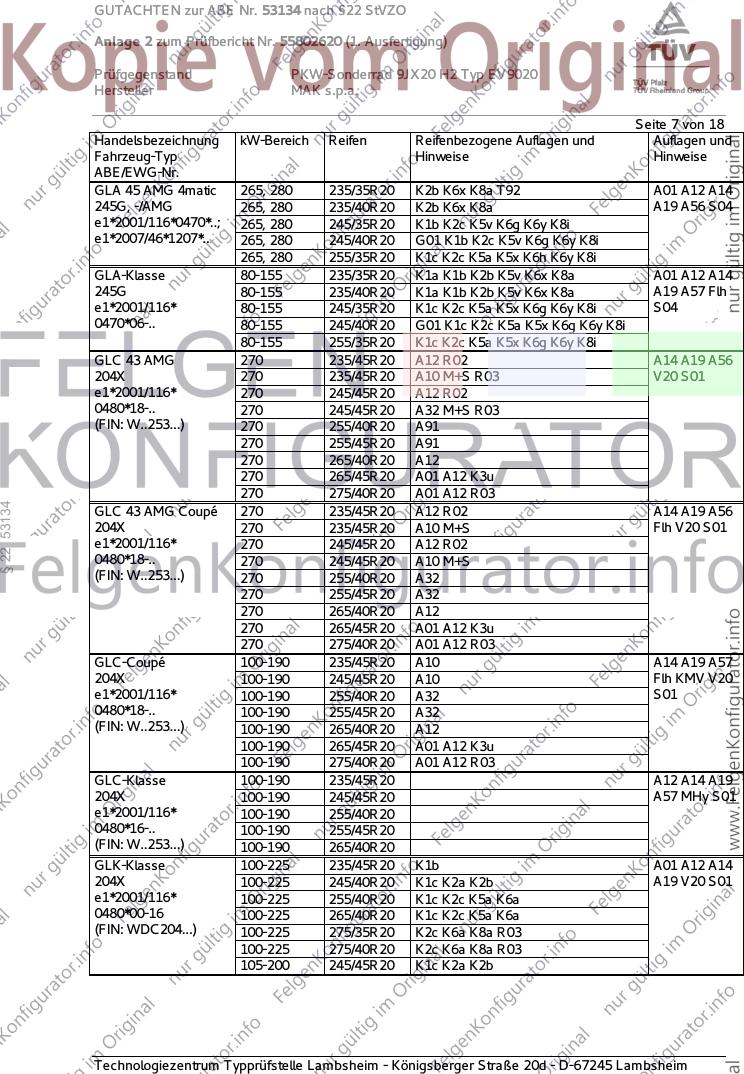

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.
Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLA 45 AMG 4matic 265, 280 235/35R20 K2b K6x K8a T92 A01 A12 A14
245G, -/AMG 265, 280 235/40R20 K2b K6x K8a A19 A56 S04
e1*2001/116*0470*..; 265, 280 245/35R20 K1b K2c K5v K6g K6y K8i
e1*2007/46*1207*.. 265, 280 245/40R20 G01 K1b K2c K5v K6g K6y K8i
265, 280 255/35R20 K1c K2c K5a K5x K6h K6y K8i
GLA-Klasse 80-155 235/35R20 K1a K1b K2b K5v K6x K8a A01 A12 A14
245G 80-155 235/40R20 K1a K1b K2b K5v K6x K8a A19 A57 Flh
e1*2001/116* 80-155 245/35R20 K1c K2c K5a K5x K6g K6y K8i S04
0470*06-.. 80-155 245/40R20 G01 K1c K2c K5a K5x K6g K6y K8i
80-155 255/35R20 K1c K2c K5a K5x K6g K6y K8i
GLC 43 AMG 270 235/45R20 A12 R02 A14 A19 A56
204X 270 235/45R20 A10 M+S R03 V20 S01
e1*2001/116* 270 245/45R20 A12 R02
0480*18-.. 270 245/45R20 A32 M+S R03
(FIN: W..253...) 270 255/40R20 A91
270 255/45R20 A91
270 265/40R20 A12
270 265/45R20 A01 A12 K3u
270 275/40R20 A01 A12 R03
§ 22 53134
GLC 43 AMG Coupé 270 235/45R20 A12 R02 A14 A19 A56
204X 270 235/45R20 A10 M+S Flh V20 S01
e1*2001/116* 270 245/45R20 A12 R02
0480*18-.. 270 245/45R20 A10 M+S
(FIN: W..253...) 270 255/40R20 A32
270 255/45R20 A32
270 265/40R20 A12
270 265/45R20 A01 A12 K3u
270 275/40R20 A01 A12 R03
GLC-Coupé 100-190 235/45R20 A10 A14 A19 A57
204X 100-190 245/45R20 A10 Flh KMV V20
e1*2001/116* 100-190 255/40R20 A32 S01
0480*18-.. 100-190 255/45R20 A32
(FIN: W..253...) 100-190 265/40R20 A12
100-190 265/45R20 A01 A12 K3u
100-190 275/40R20 A01 A12 R03
GLC-Klasse 100-190 235/45R20 A12 A14 A19
204X 100-190 245/45R20 A57 MHy S01
e1*2001/116* 100-190 255/40R20
0480*16-.. 100-190 255/45R20
(FIN: W..253...) 100-190 265/40R20
GLK-Klasse 100-225 235/45R20 K1b A01 A12 A14
204X 100-225 245/40R20 K1c K2a K2b A19 V20 S01
e1*2001/116* 100-225 255/40R20 K1c K2c K5a K6a
0480*00-16 100-225 265/40R20 K1c K2c K5a K6a
(FIN: WDC204...) 100-225 275/35R20 K2c K6a K8a R03
100-225 275/40R20 K2c K6a K8a R03
105-200 245/45R20 K1c K2a K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.
Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLS-Klasse 190-335 265/50R20 A12 A14 A19
166 190-335 275/45R20 A56 B03 KMV
e1*2007/46* 190-335 275/50R20 X93 S01
0598*18-..
(FIN: WDC1668...)
- mit Radhaus-
Verbreiterungen
S 63/65 -/AMG 430-463 255/40R20 K1a K1b M+S T01 T97 A01 A12 A14
221, 221AMG 430-463 265/35R20 K1c K5d M+S T99 A19 A57 Lim
e1*2001/116* S01
0335*20-..;
0396*09-..
ab Modell 2013
(FIN: W..222...)
S 63/65 AMG 430-463 255/40R20 A90 M+S A14 A19 A57
Coupé/Cabrio 430-463 265/35R20 A01 A12 K1a M+S Cbo Cpe S05
221
e1*2001/116*
0335*23-..;
0396*12-..
§ 22 53134
(FIN: WDD217...)
S-Klasse 145-368 245/35R20 K1c K2b K41 K42 K45 K56 T91 T95 A01 A12 A14
220 145-368 275/30R20 K2c K42 K44 K56 R03 T97 A19 A61 NBF
e1*97/27*0099*.. R21 V20 S01
S-Klasse 150-285 245/35R20 R37 T95 A12 A14 A19
221 150-320 255/35R20 A01 K1a K1b K41 T93 T97 V00 VS0 S05
e1*2001/116*0335*.. 150-320 265/30R20 A01 K1a K1b K41 T94
(FIN: WDD221...) 150-320 265/35R20 A01 K1a K1b K41 K42 T95
150-320 275/30R20 A01 K2b K42 K56 R03 T97
150-320 275/35R20 A01 K2b K42 K56 R03
S-Klasse 150-345 245/40R20 A90 T95 T99 A14 A19 A57
222, 221 150-345 255/35R20 A01 A12 K1a K1b T97 BnK Lim V20
e1*2007/46*0960*..; 150-345 255/40R20 A01 A12 K1a K1b T01 T97 S01
e1*2001/116* 150-345 265/35R20 A01 A12 K1c K5d T95 T99
0335*19-.. 150-345 275/35R20 A01 A12 K2b K6g R03
ab Modell 2013
(FIN: W..222...)
S-Klasse 270, 335 245/40R20 A32 A14 A19 A57
Coupé/Cabrio 270, 335 255/35R20 A90 Cbo Cpe V20
221 270, 335 255/40R20 A12 S05
e1*2001/116* 270, 335 265/35R20 A01 A12 K1a
0335*23-.. 270, 335 275/35R20 A12 R03
(FIN: W..217...)
SL 170-285 255/30R20 T88 T92 A12 A14 A19
230 R21 S04
e1*98/14*0169*00-18
Baureihe 230
(FIN: WDB230...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.

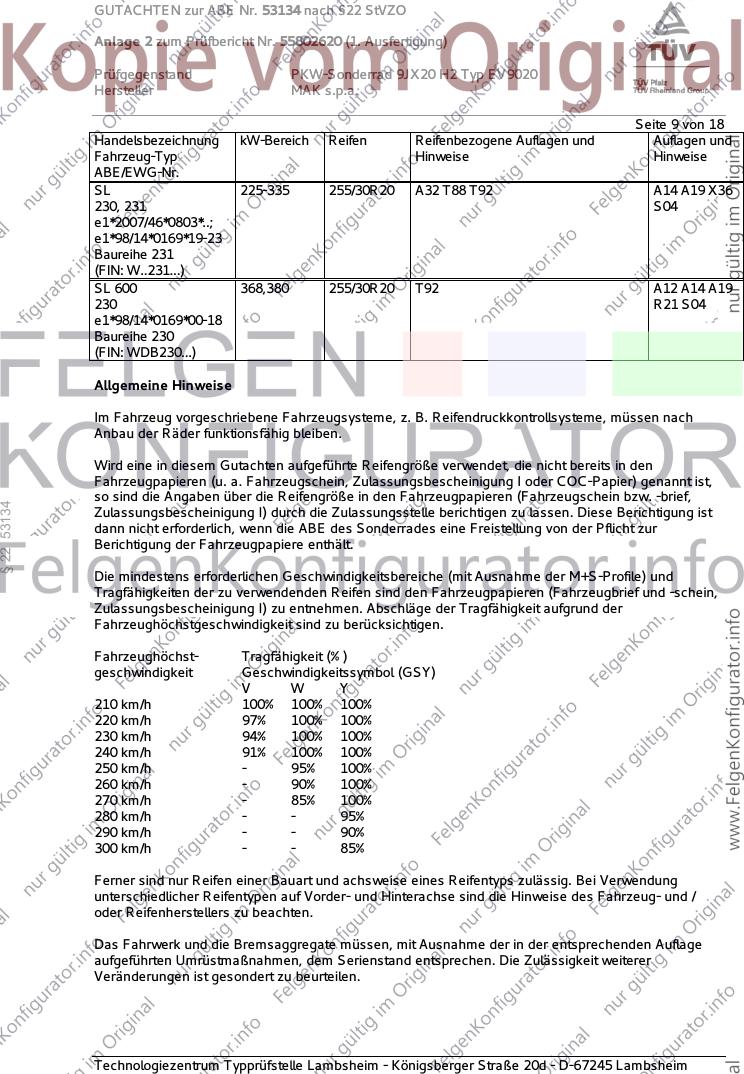

Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SL 225-335 255/30R20 A32 T88 T92 A14 A19 X36
230, 231 S04
e1*2007/46*0803*..;
e1*98/14*0169*19-23
Baureihe 231
(FIN: W..231...)
SL 600 368,380 255/30R20 T92 A12 A14 A19
230 R21 S04
e1*98/14*0169*00-18
Baureihe 230
(FIN: WDB230...)
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
§ 22 53134
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.

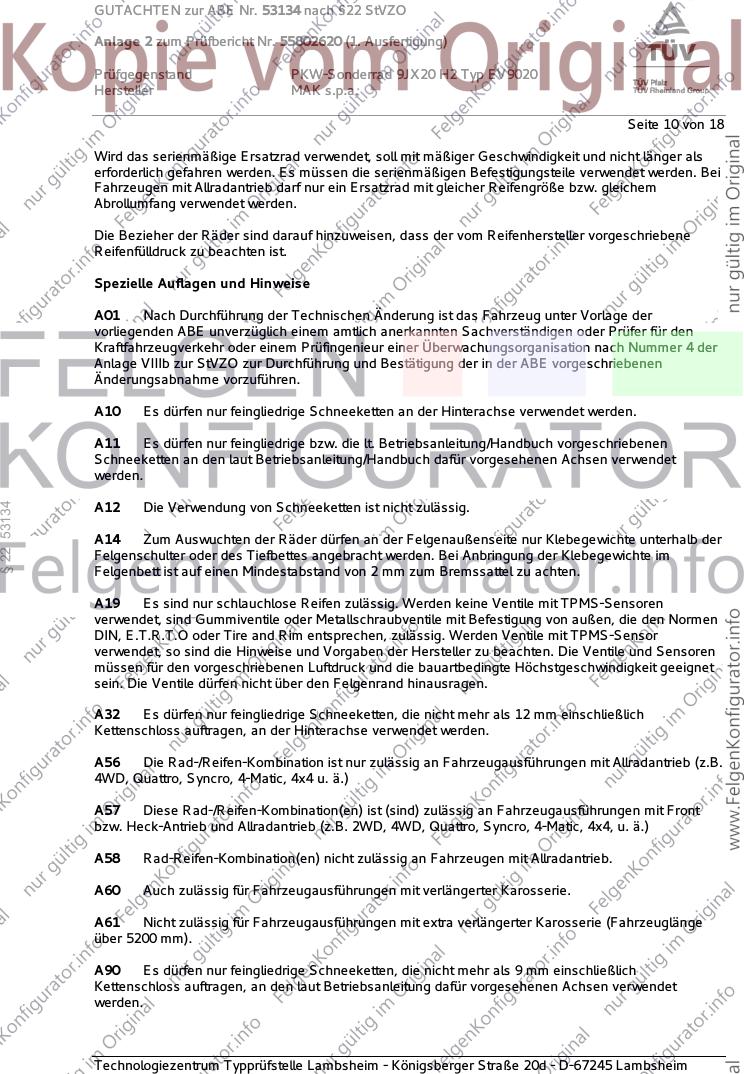

Seite 10 von 18
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
§ 22 53134
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.

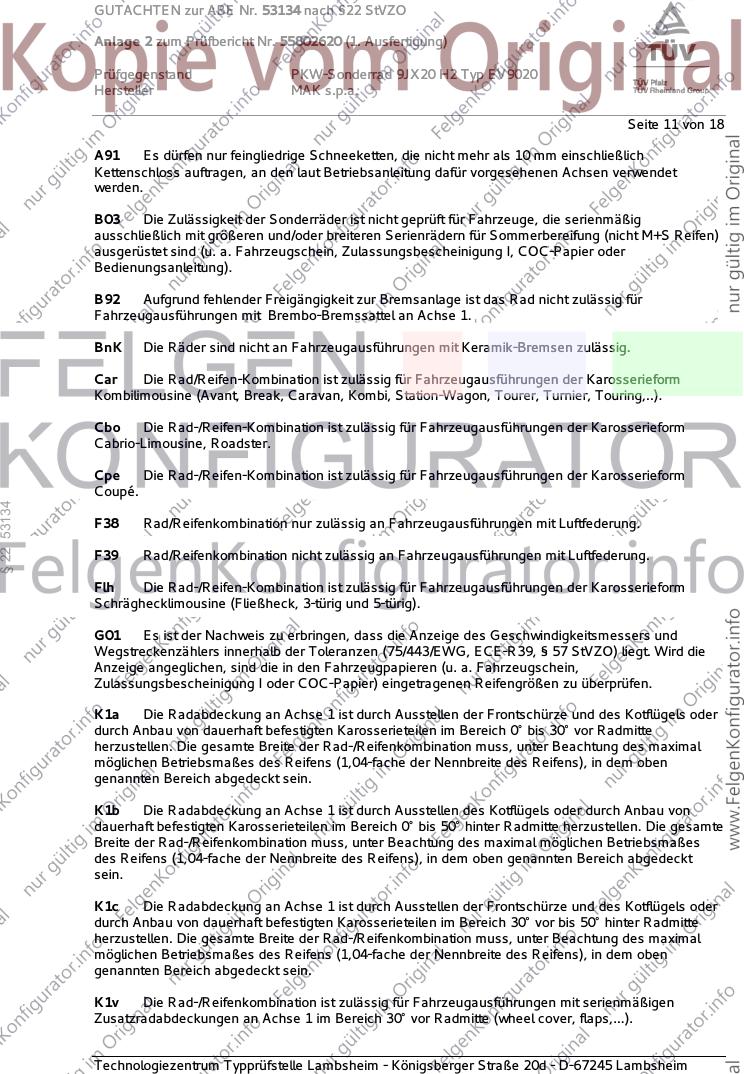

Seite 11 von 18
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
§ 22 53134
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.

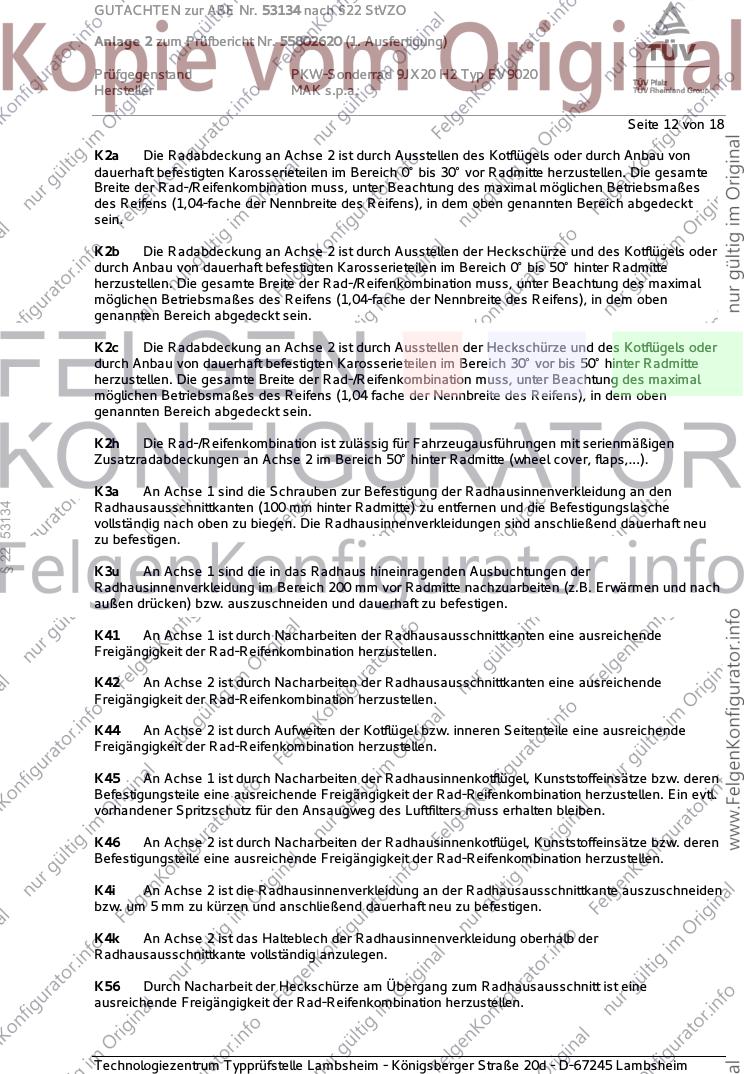

Seite 12 von 18
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
§ 22 53134
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach
außen drücken) bzw. auszuschneiden und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.

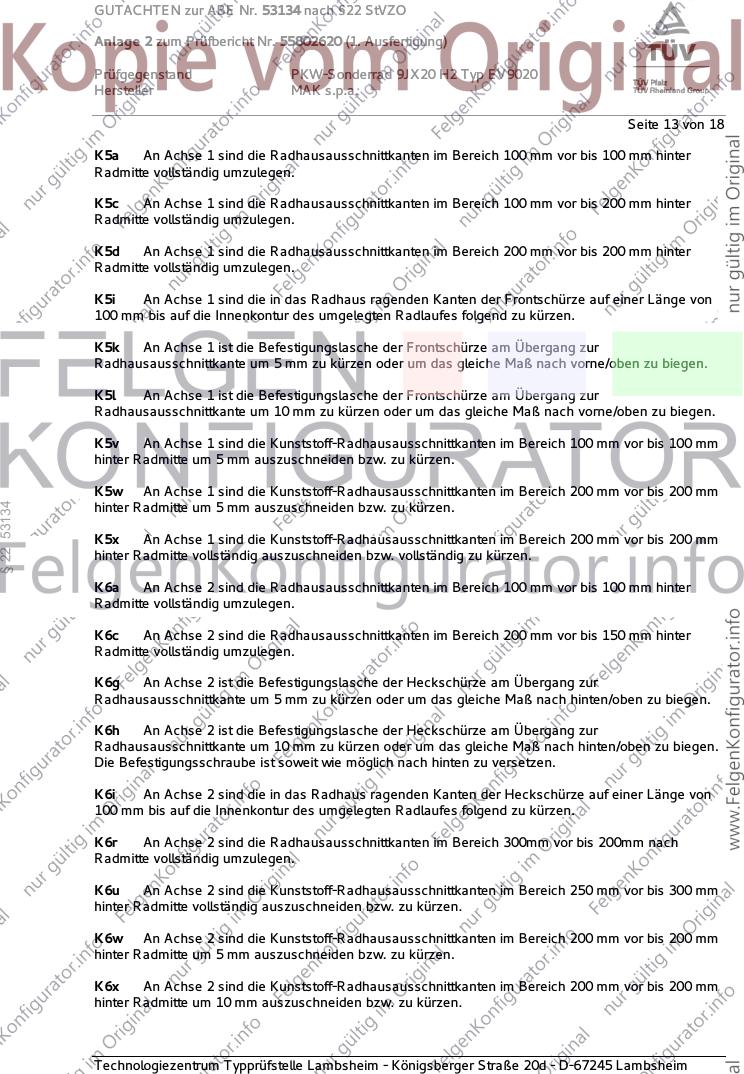

Seite 13 von 18
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
§ 22 53134
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6u An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 250 mm vor bis 300 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.

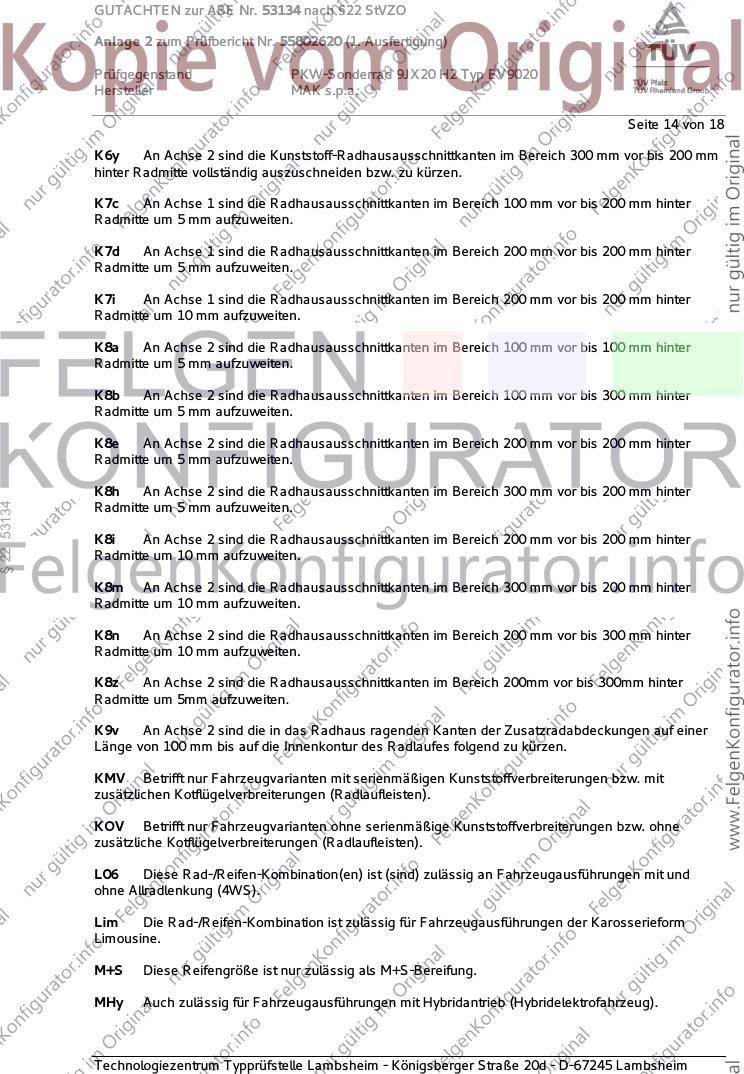

Seite 14 von 18
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
§ 22 53134
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
K8z An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 300mm hinter
Radmitte um 5mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und
ohne Allradlenkung (4WS).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.

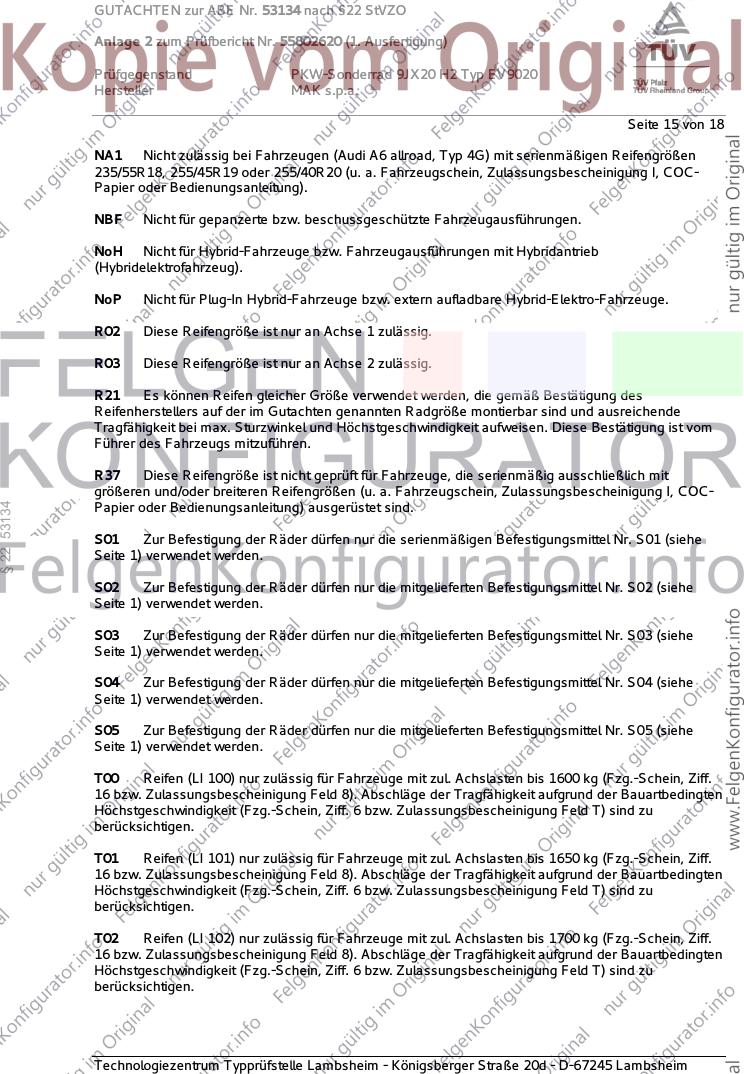

Seite 15 von 18
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-In Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
§ 22 53134
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.

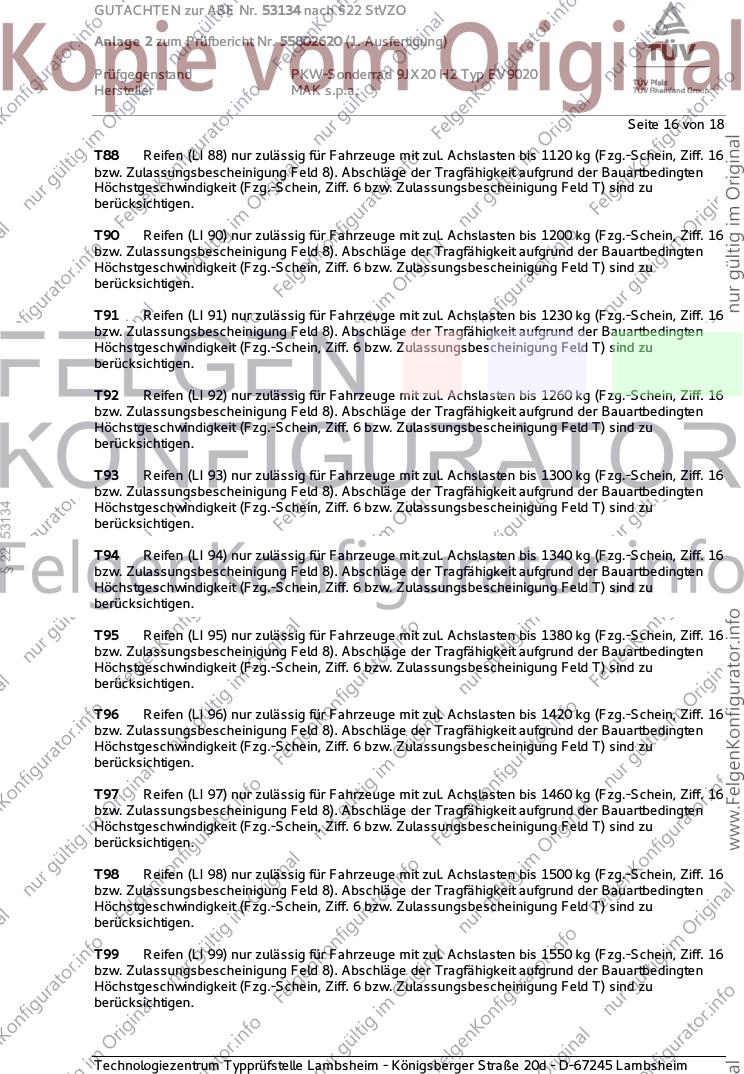

Seite 16 von 18
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§ 22 53134
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.

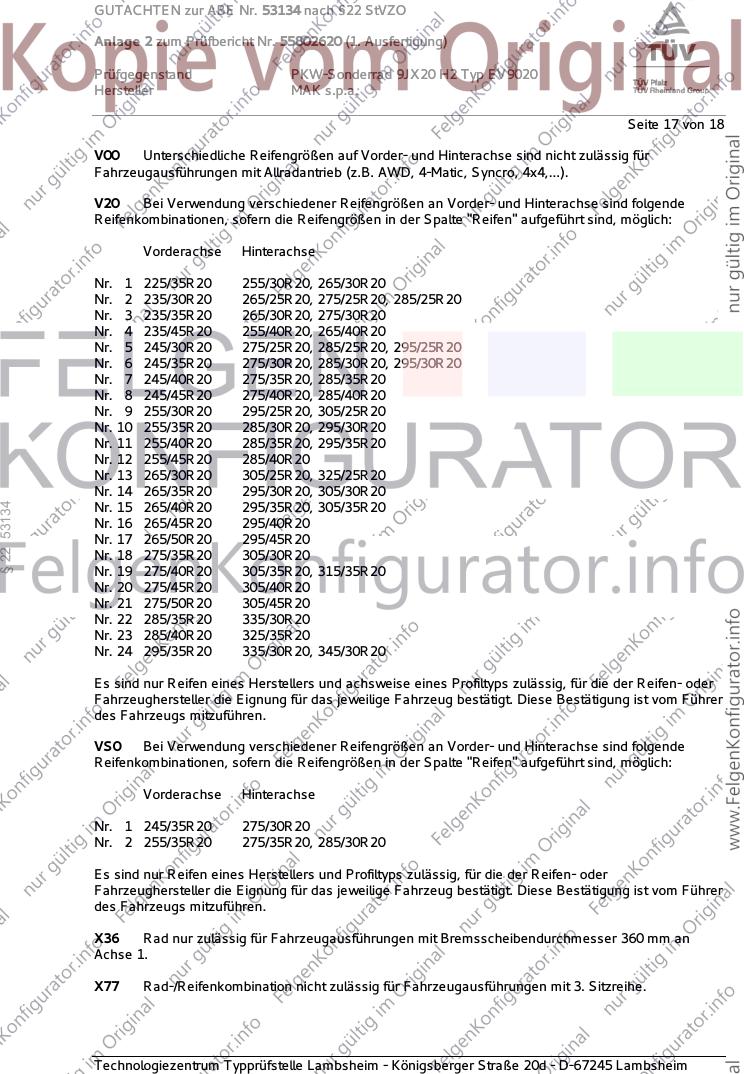

Seite 17 von 18
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20, 285/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
§ 22 53134
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 265/50R20 295/45R20
Nr. 18 275/35R20 305/30R20
Nr. 19 275/40R20 305/35R20, 315/35R20
Nr. 20 275/45R20 305/40R20
Nr. 21 275/50R20 305/45R20
Nr. 22 285/35R20 335/30R20
Nr. 23 285/40R20 325/35R20
Nr. 24 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VS0 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/35R20 275/30R20
Nr. 2 255/35R20 275/35R20, 285/30R20
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X36 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an
Achse 1.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.

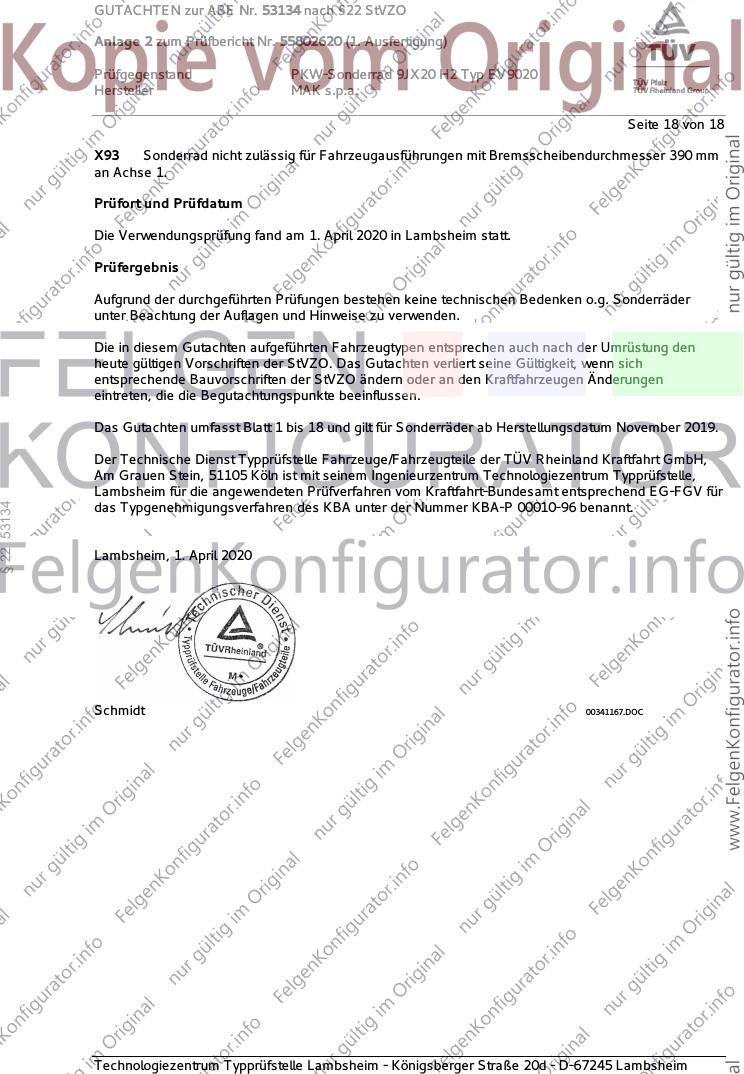

Seite 18 von 18
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. April 2020 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum November 2019.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
§ 22 53134
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. April 2020
Schmidt 00341167.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
