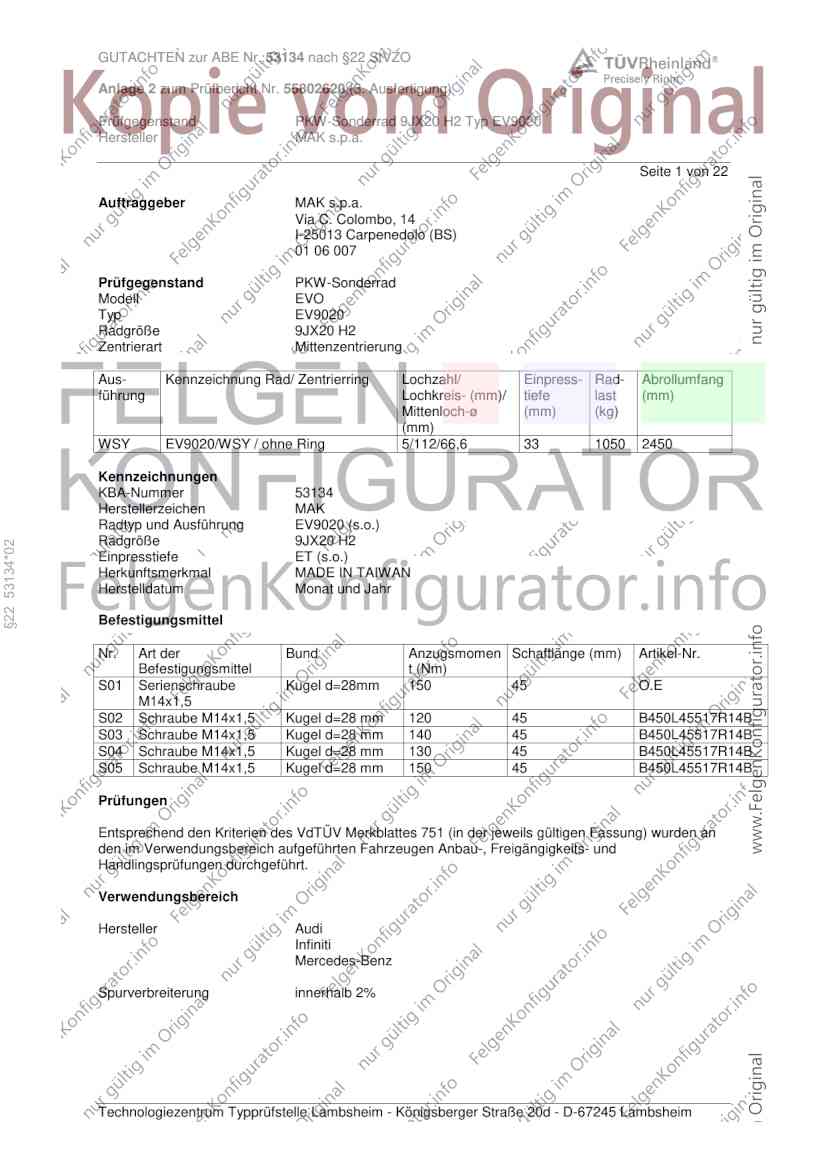

GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.
Seite 1 von 22
Auftraggeber MAK s.p.a.
Via C. Colombo, 14
I-25013 Carpenedolo (BS)
01 06 007
Prüfgegenstand PKW-Sonderrad
Modell EVO
Typ EV9020
Radgröße 9JX20 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
WSY EV9020/WSY / ohne Ring 5/112/66,6 33 1050 2450
Kennzeichnungen
KBA-Nummer 53134
Herstellerzeichen MAK
Radtyp und Ausführung EV9020 (s.o.)
Radgröße 9JX20 H2
§22 53134*02
Einpresstiefe ET (s.o.)
Herkunftsmerkmal MADE IN TAIWAN
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmomen Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel t (Nm)
S01 Serienschraube Kugel d=28mm 150 45 O.E
M14x1,5
S02 Schraube M14x1,5 Kugel d=28 mm 120 45 B450L45517R14B
S03 Schraube M14x1,5 Kugel d=28 mm 140 45 B450L45517R14B
S04 Schraube M14x1,5 Kugel d=28 mm 130 45 B450L45517R14B
S05 Schraube M14x1,5 Kugel d=28 mm 150 45 B450L45517R14B
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.
Seite 2 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/35R20 K1a K1b K2b K41 K45 K56 R37 T90 A01 A12 A14
B8, B81 88-200 245/30R20 K1c K2b K41 K44 K45 K46 K56 T90 A19 A57 Car
e1*2001/116* 88-200 255/30R20 K1c K2c K41 K44 K45 K46 K56 T88 Lim S02
0430*00-41; T92
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi A4 90-210 225/35R20 K2h K4i K9v T90 A01 A12 A14
B8, B81 90-210 225/35R20 K2b K4i T90 A19 A57 Car
e1*2001/116* 90-210 245/30R20 K1c K2b K4i K8b T90 Lim V00 V20
0430*35-..; 90-210 255/30R20 K1c K2c K3a K4i K8n T88 T92 S02
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
- incl. Facelift 2019
Audi A5 100-200 245/30R20 T90 A12 A14 A19
B8, B81 100-200 255/30R20 T88 T92 A57 Cbo Cpe
e1*2001/116* 100-200 265/30R20 Flh S02
0430*00-49;
§22 53134*02
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A5 100-210 225/35R20 T90 A12 A14 A19
B8, B81 100-210 245/30R20 T90 A57 Cbo Cpe
e1*2001/116* 100-210 255/30R20 T92 Flh V00 V20
0430*43-.., 100-210 265/30R20 A01 K2b S02
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
- incl. Facelift 2019
Audi A6 / A6 Avant 100-245 245/35R20 K1a K2b T95 A01 A12 A14
4G, 4G1 100-245 255/35R20 K1a K1b K2b K8b T93 T97 A19 A57 Car
e1*2007/46*0436*..; 100-245 265/35R20 K1c K2b K3a K8b T95 Lim NA1 S02
e13*2007/46*1147*.. 100-245 275/30R20 K1c K2c K3a K5d K8n T93 T97
- incl. Facelift 2014 100-245 275/35R20 K1c K2c K3a K5d K8n
Audi A6 / A6 Avant 100-250 225/40R20 K2b T94 A01 A12 A14
F2 100-250 235/40R20 K2b K5c T96 A19 A57 Car
e1*2007/46*1801*.. 100-250 245/40R20 K1a K2b K5c T95 T99 KOV L06 Lim
100-250 255/35R20 K1c K2b K5d K7c K8e T93 T97 NoP S02
100-250 255/40R20 K1c K2b K5d K7c K8e
100-250 265/35R20 K1c K2c K5d K7i K8e T95 T99
100-250 275/35R20 K1c K2c K5d K7i K8m
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.
Seite 3 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 / A6 Avant 185,195 245/40R20 Car K1a K2b K5c Lim T99 A01 A12 A14
TFSIe 185,195 255/35R20 K1c K2b K5d K7c K8e Lim T97 A19 A56 KOV
F2 185,195 255/40R20 Car K1c K2b K5d K7c K8e Lim T01 L06 S02
e1*2007/46*1801*.. T97
- Plug-in Hybrid 185,195 265/35R20 Car K1c K2c K5d K7i K8e Lim T99
185,195 275/35R20 Car K1c K2c K5d K7i K8m Lim
Audi A6 allroad 140-245 235/45R20 K6w T00 T96 A01 A12 A14
4G, 4G1 140-245 245/40R20 K5w K6x T99 A19 A56 B92
e1*2007/46*0436*..; 140-245 255/40R20 K5w K6x T01 T97 Car KMV S02
e13*2007/46*1147*.. 140-245 265/35R20 K1a K1b K2b K3a K5x K6y K8e T99
- incl. Facelift 2014 140-245 265/40R20 K1a K1b K2b K3a K5x K6y K8e
140-245 275/35R20 K1c K2b K3a K5a K5x K6y K8m
Audi A6 allroad 150-257 235/45R20 T00 T96 A12 A14 A19
F2 150-257 245/40R20 A01 K2b T95 T99 A56 L06 NoP
e1*2007/46*1801*13-.. 150-257 245/45R20 A01 K2b S02
150-257 255/40R20 A01 K1a K1b K2b K6g K6u K8z
150-257 265/40R20 A01 K1c K2b K6g K6u K8z
Audi A7 Sportback 140-245 245/35R20 T91 T95 A12 A14 A19
4G, 4G1 140-245 255/35R20 T93 T97 A57 S02
§22 53134*02
e1*2007/46*0436*..; 140-245 265/35R20
e13*2007/46*1147*.. 140-245 275/30R20 T93 T97
- incl. Facelift 2014 140-245 275/35R20
Audi A8 150-368 235/45R20 T96 A12 A14 A19
4H 150-368 245/40R20 T99 A57 NBF S02
e1*2007/46*0284*.. 150-368 255/40R20
e1*2007/46*0398*.. 150-368 265/40R20
150-368 275/35R20
Audi A8 210, 250 235/45R20 A91 T00 A14 A19 A56
F8 210, 250 245/40R20 A91 T99 A60 L06 MHy
e1*2007/46*1751*.. 210-338 235/45R20 A91 M+S T00 NBF S02
210-338 245/40R20 A91 M+S T99
210-338 255/40R20 A12 T01 T97
210-338 265/40R20 A12
210-338 275/35R20 A01 A12 K2b T02 T98
210-338 275/40R20 A01 A12 K2b
Audi Q5 (I) 100-200 235/45R20 A12 A14 A19
8R, 8R1, 8R2 100-200 245/45R20 S03
e1*2001/116*0473*..; 100-200 255/45R20 A01 K1a
e1*2001/116*0497*.., 100-200 275/40R20 A01 K1c K2b
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 (I) 100-200 235/45R20 A12 A14 A19
8R, 8R1, 8R2 100-200 245/45R20 KMV S03
e1*2001/116*0473*..; 100-200 255/45R20
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.
Seite 4 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 TFSIe, - 185,195 235/45R20 T00 A12 A14 A19
/Sportback(II) 185,195 245/45R20 A01 K1a K2b A56 S03
FY 185,195 245/45R20 K1v K2h
e1*2007/46*1550*12-.. 185,195 255/40R20 A01 K1a K1b K2b T01 T97
- Plug-in Hybrid 185,195 255/45R20 A01 K1a K1b K2b
- incl. Facelift 2021 185,195 265/40R20 A01 K1c K2b
185,195 265/45R20 A01 K1c K2b
Audi Q5, - 100-210 235/45R20 A12 A14 A19
/Sportback(II) 100-210 245/45R20 A01 K1a K2b A57 NoP S03
FY 100-210 245/45R20 K1v K2h
e1*2007/46*1550*.., 100-210 255/40R20 A01 K1a K1b K2b
e1*2007/46*1685*.. 100-210 255/45R20 A01 K1a K1b K2b
- incl. Facelift 2021 100-210 265/40R20 A01 K1c K2b
100-210 265/45R20 A01 K1c K2b
100-210 275/40R20 A01 K1c K2c
Audi RS7 Sportback 412, 445 245/40R20 M+S T99 A12 A14 A19
4G 412, 445 255/35R20 M+S T97 A56 S02
e1*2007/46*0544*02-.. 412, 445 265/35R20 M+S T99
412, 445 275/35R20 T02
§22 53134*02
Audi S4 245 245/30R20 K1c K2b K41 K44 K45 K46 K56 Lim A01 A12 A14
B8, B81 T90 A19 S02
e1*2001/116*0430*..; 245 255/30R20 Car K1c K2c K41 K44 K45 K46 K56
e13*2007/46*1084*.. Lim T92
(FIN: WAUZZZ8K...)
Audi S4 251-260 225/35R20 K2h K4i K9v M+S T90 A01 A12 A14
B8, B81 251-260 225/35R20 K2b K4i M+S T90 A19 A56 Car
e1*2001/116* 251-260 245/30R20 K1c K2b K4i K8b T90 Lim S02
0430*43..., 251-260 255/30R20 K1c K2c K3a K4i K8n T92
e13*2007/46*1084*25-
(FIN:WAUZZZF4...)
- incl. Facelift 2019
Audi S5 245, 260 255/30R20 T92 A12 A14 A19
B8, B81 245, 260 265/30R20 T94 A56 Cbo Cpe
e1*2001/116* 260 245/30R20 T90 Flh S02
0430*00-49,
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.

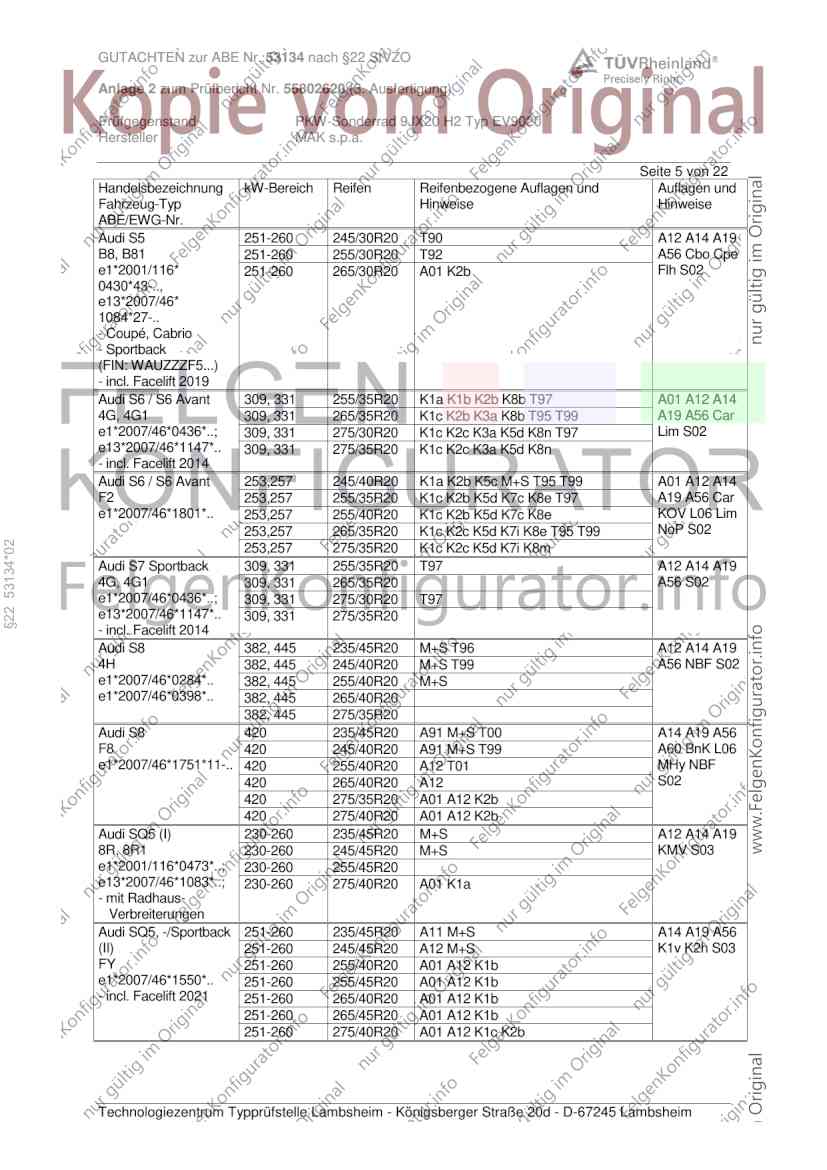

Seite 5 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S5 251-260 245/30R20 T90 A12 A14 A19
B8, B81 251-260 255/30R20 T92 A56 Cbo Cpe
e1*2001/116* 251-260 265/30R20 A01 K2b Flh S02
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
- incl. Facelift 2019
Audi S6 / S6 Avant 309, 331 255/35R20 K1a K1b K2b K8b T97 A01 A12 A14
4G, 4G1 309, 331 265/35R20 K1c K2b K3a K8b T95 T99 A19 A56 Car
e1*2007/46*0436*..; 309, 331 275/30R20 K1c K2c K3a K5d K8n T97 Lim S02
e13*2007/46*1147*.. 309, 331 275/35R20 K1c K2c K3a K5d K8n
- incl. Facelift 2014
Audi S6 / S6 Avant 253,257 245/40R20 K1a K2b K5c M+S T95 T99 A01 A12 A14
F2 253,257 255/35R20 K1c K2b K5d K7c K8e T97 A19 A56 Car
e1*2007/46*1801*.. 253,257 255/40R20 K1c K2b K5d K7c K8e KOV L06 Lim
253,257 265/35R20 K1c K2c K5d K7i K8e T95 T99 NoP S02
§22 53134*02
253,257 275/35R20 K1c K2c K5d K7i K8m
Audi S7 Sportback 309, 331 255/35R20 T97 A12 A14 A19
4G, 4G1 309, 331 265/35R20 A56 S02
e1*2007/46*0436*..; 309, 331 275/30R20 T97
e13*2007/46*1147*.. 309, 331 275/35R20
- incl. Facelift 2014
Audi S8 382, 445 235/45R20 M+S T96 A12 A14 A19
4H 382, 445 245/40R20 M+S T99 A56 NBF S02
e1*2007/46*0284*.. 382, 445 255/40R20 M+S
e1*2007/46*0398*.. 382, 445 265/40R20
382, 445 275/35R20
Audi S8 420 235/45R20 A91 M+S T00 A14 A19 A56
F8 420 245/40R20 A91 M+S T99 A60 BnK L06
e1*2007/46*1751*11-.. 420 255/40R20 A12 T01 MHy NBF
420 265/40R20 A12 S02
420 275/35R20 A01 A12 K2b
420 275/40R20 A01 A12 K2b
Audi SQ5 (I) 230-260 235/45R20 M+S A12 A14 A19
8R, 8R1 230-260 245/45R20 M+S KMV S03
e1*2001/116*0473*..; 230-260 255/45R20
e13*2007/46*1083*..; 230-260 275/40R20 A01 K1a
- mit Radhaus-
Verbreiterungen
Audi SQ5, -/Sportback 251-260 235/45R20 A11 M+S A14 A19 A56
(II) 251-260 245/45R20 A12 M+S K1v K2h S03
FY 251-260 255/40R20 A01 A12 K1b
e1*2007/46*1550*.. 251-260 255/45R20 A01 A12 K1b
- incl. Facelift 2021 251-260 265/40R20 A01 A12 K1b
251-260 265/45R20 A01 A12 K1b
251-260 275/40R20 A01 A12 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.
Seite 6 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Infiniti QX30 AWD 125, 155 235/35R20 K2b K5x K6w K8e T88 T92 A01 A12 A14
H15 125, 155 235/40R20 K2b K5x K6w K8e A19 A56 S04
e11*2007/46*2977*.., 125, 155 245/35R20 K2b K5x K6w K8e
e5*2007/46*1030*.. 125, 155 255/35R20 K1b K2b K5x K6w K8m
AMG A 45, -45s 285, 310 245/30R20 K1a K1b K2a K2b K5d K7d K8h K9v A01 A12 A14
F2A T90 A19 A56 Y85
e1*2007/46*1829*.. 285, 310 255/30R20 K1c K2c K5d K7d K8m K9v T92 S04
C-Klasse T-Modell All- 147, 150 245/35R20 K1c K2a K2b K3i K5f K5x K6w K7b A01 A12 A14
Terrain K8h T95 A19 A56 Car
R2CS KMV L05
e1*2018/858*00017*.. NoE NoP S01
CL-Klasse 220-368 245/35R20 K1a K2b K41 K42 K45 K56 T91 T95 A01 A12 A14
215 220-368 275/30R20 K2c K42 K44 K56 R03 T93 T97 A19 R21 V20
e1*98/14*0113*.. S01
CL-Klasse 285 245/35R20 K1a K1b K41 R37 T91 T95 A01 A12 A14
216 285,320 255/35R20 K1c K41 K45 T93 T97 A19 Cpe V00
e1*2001/116*0372*.. 285,320 265/30R20 K1c K41 K45 T94 VS0 S05
(FIN: WDD216...) 285,320 265/35R20 K1c K41 K45 T95 T99
285,320 275/30R20 K2b R03 T97
§22 53134*02
285,320 275/35R20 K2b R03
E-Klasse 75-215 245/30R20 K1c K2c K41 K42 T90 A01 A12 A14
211 A19 Lim R21
e1*98/14*0183*.., S04
e1*2001/116*0183*..
E-Klasse 110-220 235/35R20 K1a K1b K5d R37 T92 A01 A12 A14
212 110-220 235/35R20 K1a K1b K5d R02 R37 T92 A19 A58 Lim
e1*2001/116* 110-220 245/35R20 K1c K2b K5d K5i K5k T91 T95 NoP V20 S01
0501*24-.. 110-220 255/30R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h
(Baumuster 213) T92
110-220 255/35R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T93 T97
110-220 265/30R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T94
110-220 275/30R20 K2c K4i K6i K8m R03 T93 T97
E-Klasse 4matic 120-145 235/35R20 K1a K1b K5d R37 T92 A01 A12 A14
212 120-145 255/30R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h A19 A56 Lim
e1*2001/116* T92 NoP V20 S01
0501*24-.. 120-270 245/35R20 K1c K2b K5d K5i K5k T91 T95
(Baumuster 213) 120-270 255/35R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T93 T97
120-270 265/30R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T94
120-270 275/30R20 K2c K4i K6i K8m R03 T93 T97
E-Klasse All Terrain 143-250 245/40R20 K5w A01 A12 A14
4matic 143-250 255/35R20 K1c K5d K5x T97 A19 A56 KMV
R1ES 143-250 275/35R20 K2c K6y K8h R03 V20 S01
e1*2007/46*1560*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.

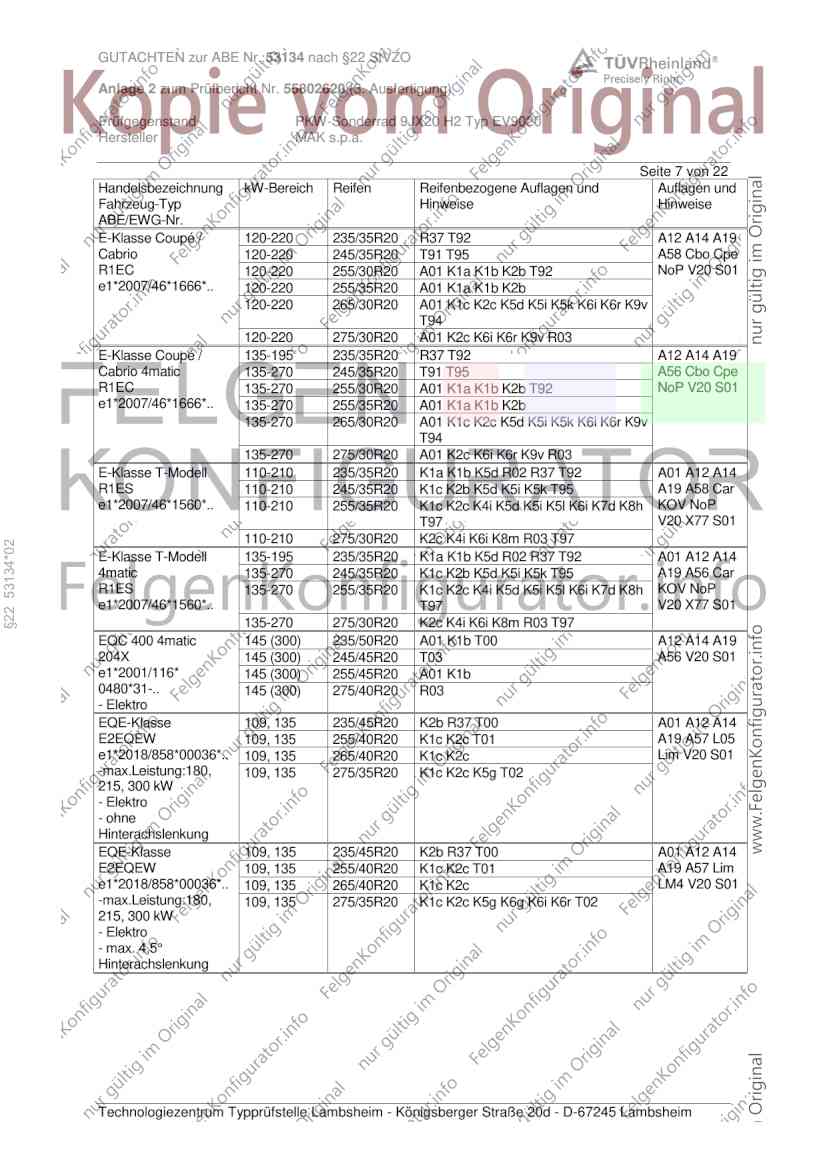

Seite 7 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse Coupé / 120-220 235/35R20 R37 T92 A12 A14 A19
Cabrio 120-220 245/35R20 T91 T95 A58 Cbo Cpe
R1EC 120-220 255/30R20 A01 K1a K1b K2b T92 NoP V20 S01
e1*2007/46*1666*.. 120-220 255/35R20 A01 K1a K1b K2b
120-220 265/30R20 A01 K1c K2c K5d K5i K5k K6i K6r K9v
T94
120-220 275/30R20 A01 K2c K6i K6r K9v R03
E-Klasse Coupé / 135-195 235/35R20 R37 T92 A12 A14 A19
Cabrio 4matic 135-270 245/35R20 T91 T95 A56 Cbo Cpe
R1EC 135-270 255/30R20 A01 K1a K1b K2b T92 NoP V20 S01
e1*2007/46*1666*.. 135-270 255/35R20 A01 K1a K1b K2b
135-270 265/30R20 A01 K1c K2c K5d K5i K5k K6i K6r K9v
T94
135-270 275/30R20 A01 K2c K6i K6r K9v R03
E-Klasse T-Modell 110-210 235/35R20 K1a K1b K5d R02 R37 T92 A01 A12 A14
R1ES 110-210 245/35R20 K1c K2b K5d K5i K5k T95 A19 A58 Car
e1*2007/46*1560*.. 110-210 255/35R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h KOV NoP
T97 V20 X77 S01
110-210 275/30R20 K2c K4i K6i K8m R03 T97
§22 53134*02
E-Klasse T-Modell 135-195 235/35R20 K1a K1b K5d R02 R37 T92 A01 A12 A14
4matic 135-270 245/35R20 K1c K2b K5d K5i K5k T95 A19 A56 Car
R1ES 135-270 255/35R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h KOV NoP
e1*2007/46*1560*.. T97 V20 X77 S01
135-270 275/30R20 K2c K4i K6i K8m R03 T97
EQC 400 4matic 145 (300) 235/50R20 A01 K1b T00 A12 A14 A19
204X 145 (300) 245/45R20 T03 A56 V20 S01
e1*2001/116* 145 (300) 255/45R20 A01 K1b
0480*31-.. 145 (300) 275/40R20 R03
- Elektro
EQE-Klasse 109, 135 235/45R20 K2b R37 T00 A01 A12 A14
E2EQEW 109, 135 255/40R20 K1c K2c T01 A19 A57 L05
e1*2018/858*00036*.. 109, 135 265/40R20 K1c K2c Lim V20 S01
-max.Leistung:180, 109, 135 275/35R20 K1c K2c K5g T02
215, 300 kW
- Elektro
- ohne
Hinterachslenkung
EQE-Klasse 109, 135 235/45R20 K2b R37 T00 A01 A12 A14
E2EQEW 109, 135 255/40R20 K1c K2c T01 A19 A57 Lim
e1*2018/858*00036*.. 109, 135 265/40R20 K1c K2c LM4 V20 S01
-max.Leistung:180, 109, 135 275/35R20 K1c K2c K5g K6g K6i K6r T02
215, 300 kW
- Elektro
- max. 4,5°
Hinterachslenkung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.
Seite 8 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
EQE-Klasse 109, 135 235/45R20 K2b R37 T00 A01 A12 A14
E2EQEW 109, 135 255/40R20 K1c K2c K6g K6i K6r T01 A19 A57 Lim
e1*2018/858*00036*.. 109, 135 265/40R20 K1c K2c K6g K6i K6r LM5 V20 S01
-max.Leistung:180, 109, 135 275/35R20 K1c K2c K5g K6h K6i K6r K8h T02
215, 300 kW
- Elektro
- max. 10°
Hinterachslenkung
EQS 109, 135 245/45R20 A10 A84 T03 A14 A19 A57
E2EQSW 109, 135 255/45R20 A10 A84 T01 T05 Lim LM4 S01
e1*2018/858*00035*.. 109, 135 265/45R20 A01 A12 K2b
- Elektro 109, 135 275/40R20 A01 A12 K1a K1b K2b K5g
- max. 4,5°
Hinterachslenkung
EQS 109, 135 245/45R20 A10 A84 T03 A14 A19 A57
E2EQSW 109, 135 255/45R20 A10 A84 T01 T05 Lim LM5 S01
e1*2018/858*00035*.. 109, 135 265/45R20 A01 A12 K2b
- Elektro 109, 135 275/40R20 A01 A12 K1a K1b K2b K5g
- max. 10°
Hinterachslenkung
§22 53134*02
GLA 45 AMG 4matic 265, 280 235/35R20 K2b K6x K8a T92 A01 A12 A14
245G, -/AMG 265, 280 235/40R20 K2b K6x K8a A19 A56 S04
e1*2001/116*0470*..; 265, 280 245/35R20 K1b K2c K5v K6g K6y K8i
e1*2007/46*1207*.. 265, 280 245/40R20 G01 K1b K2c K5v K6g K6y K8i
265, 280 255/35R20 K1c K2c K5a K5x K6h K6y K8i
GLA-Klasse 80-155 235/35R20 K1a K1b K2b K5v K6x K8a A01 A12 A14
245G 80-155 235/40R20 K1a K1b K2b K5v K6x K8a A19 A57 Flh
e1*2001/116* 80-155 245/35R20 K1c K2c K5a K5x K6g K6y K8i S04
0470*06-.. 80-155 245/40R20 G01 K1c K2c K5a K5x K6g K6y K8i
80-155 255/35R20 K1c K2c K5a K5x K6g K6y K8i
GLC 43 AMG 270, 287 235/45R20 A12 R02 A14 A19 A56
204X 270, 287 235/45R20 A10 M+S R03 V20 S01
e1*2001/116* 270, 287 245/45R20 A12 R02
0480*18-.. 270, 287 245/45R20 A32 M+S R03
(FIN: W..253...) 270, 287 255/40R20 A91
270, 287 255/45R20 A91
270, 287 265/40R20 A12
270, 287 265/45R20 A01 A12 K3u
270, 287 275/40R20 A12 R03
GLC 43 AMG Coupé 270, 287 235/45R20 A12 R02 A14 A19 A56
204X 270, 287 235/45R20 A10 M+S Flh V20 S01
e1*2001/116* 270, 287 245/45R20 A12 R02
0480*18-.. 270, 287 245/45R20 A10 M+S
(FIN: W..253...) 270, 287 255/40R20 A32
270, 287 255/45R20 A32
270, 287 265/40R20 A12
270, 287 265/45R20 A01 A12 K3u
270, 287 275/40R20 A12 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.

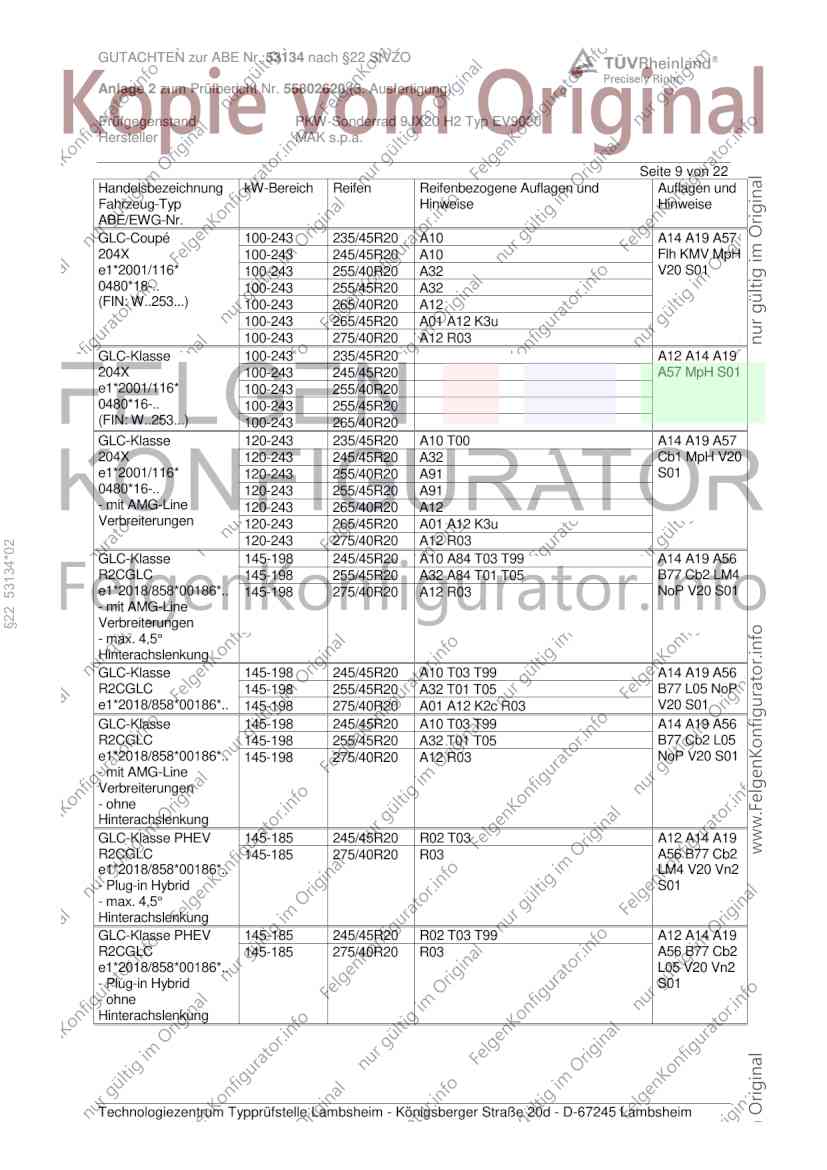

Seite 9 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLC-Coupé 100-243 235/45R20 A10 A14 A19 A57
204X 100-243 245/45R20 A10 Flh KMV MpH
e1*2001/116* 100-243 255/40R20 A32 V20 S01
0480*18-.. 100-243 255/45R20 A32
(FIN: W..253...) 100-243 265/40R20 A12
100-243 265/45R20 A01 A12 K3u
100-243 275/40R20 A12 R03
GLC-Klasse 100-243 235/45R20 A12 A14 A19
204X 100-243 245/45R20 A57 MpH S01
e1*2001/116* 100-243 255/40R20
0480*16-.. 100-243 255/45R20
(FIN: W..253...) 100-243 265/40R20
GLC-Klasse 120-243 235/45R20 A10 T00 A14 A19 A57
204X 120-243 245/45R20 A32 Cb1 MpH V20
e1*2001/116* 120-243 255/40R20 A91 S01
0480*16-.. 120-243 255/45R20 A91
- mit AMG-Line 120-243 265/40R20 A12
Verbreiterungen 120-243 265/45R20 A01 A12 K3u
120-243 275/40R20 A12 R03
§22 53134*02
GLC-Klasse 145-198 245/45R20 A10 A84 T03 T99 A14 A19 A56
R2CGLC 145-198 255/45R20 A32 A84 T01 T05 B77 Cb2 LM4
e1*2018/858*00186*.. 145-198 275/40R20 A12 R03 NoP V20 S01
- mit AMG-Line
Verbreiterungen
- max. 4,5°
Hinterachslenkung
GLC-Klasse 145-198 245/45R20 A10 T03 T99 A14 A19 A56
R2CGLC 145-198 255/45R20 A32 T01 T05 B77 L05 NoP
e1*2018/858*00186*.. 145-198 275/40R20 A01 A12 K2c R03 V20 S01
GLC-Klasse 145-198 245/45R20 A10 T03 T99 A14 A19 A56
R2CGLC 145-198 255/45R20 A32 T01 T05 B77 Cb2 L05
e1*2018/858*00186*.. 145-198 275/40R20 A12 R03 NoP V20 S01
- mit AMG-Line
Verbreiterungen
- ohne
Hinterachslenkung
GLC-Klasse PHEV 145-185 245/45R20 R02 T03 A12 A14 A19
R2CGLC 145-185 275/40R20 R03 A56 B77 Cb2
e1*2018/858*00186*.. LM4 V20 Vn2
- Plug-in Hybrid S01
- max. 4,5°
Hinterachslenkung
GLC-Klasse PHEV 145-185 245/45R20 R02 T03 T99 A12 A14 A19
R2CGLC 145-185 275/40R20 R03 A56 B77 Cb2
e1*2018/858*00186*.. L05 V20 Vn2
- Plug-in Hybrid S01
- ohne
Hinterachslenkung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.

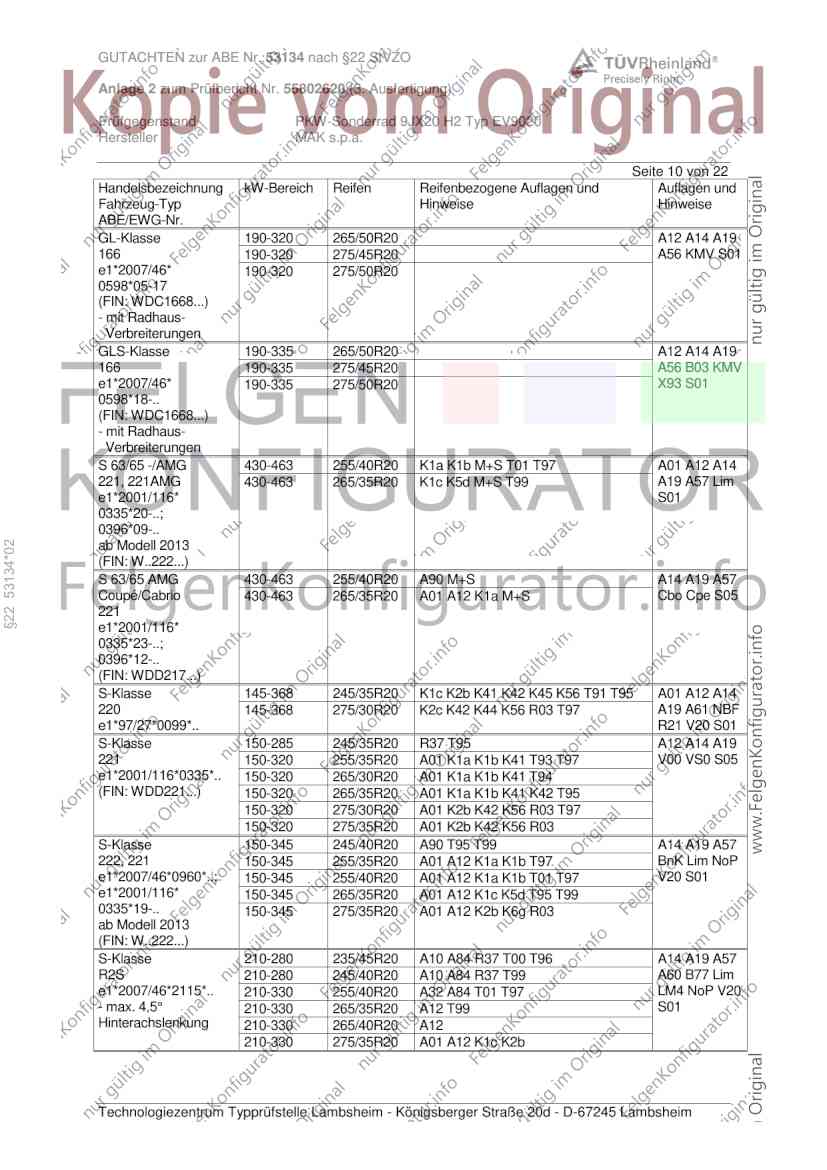

Seite 10 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GL-Klasse 190-320 265/50R20 A12 A14 A19
166 190-320 275/45R20 A56 KMV S01
e1*2007/46* 190-320 275/50R20
0598*05-17
(FIN: WDC1668...)
- mit Radhaus-
Verbreiterungen
GLS-Klasse 190-335 265/50R20 A12 A14 A19
166 190-335 275/45R20 A56 B03 KMV
e1*2007/46* 190-335 275/50R20 X93 S01
0598*18-..
(FIN: WDC1668...)
- mit Radhaus-
Verbreiterungen
S 63/65 -/AMG 430-463 255/40R20 K1a K1b M+S T01 T97 A01 A12 A14
221, 221AMG 430-463 265/35R20 K1c K5d M+S T99 A19 A57 Lim
e1*2001/116* S01
0335*20-..;
0396*09-..
ab Modell 2013
§22 53134*02
(FIN: W..222...)
S 63/65 AMG 430-463 255/40R20 A90 M+S A14 A19 A57
Coupé/Cabrio 430-463 265/35R20 A01 A12 K1a M+S Cbo Cpe S05
221
e1*2001/116*
0335*23-..;
0396*12-..
(FIN: WDD217...)
S-Klasse 145-368 245/35R20 K1c K2b K41 K42 K45 K56 T91 T95 A01 A12 A14
220 145-368 275/30R20 K2c K42 K44 K56 R03 T97 A19 A61 NBF
e1*97/27*0099*.. R21 V20 S01
S-Klasse 150-285 245/35R20 R37 T95 A12 A14 A19
221 150-320 255/35R20 A01 K1a K1b K41 T93 T97 V00 VS0 S05
e1*2001/116*0335*.. 150-320 265/30R20 A01 K1a K1b K41 T94
(FIN: WDD221...) 150-320 265/35R20 A01 K1a K1b K41 K42 T95
150-320 275/30R20 A01 K2b K42 K56 R03 T97
150-320 275/35R20 A01 K2b K42 K56 R03
S-Klasse 150-345 245/40R20 A90 T95 T99 A14 A19 A57
222, 221 150-345 255/35R20 A01 A12 K1a K1b T97 BnK Lim NoP
e1*2007/46*0960*..; 150-345 255/40R20 A01 A12 K1a K1b T01 T97 V20 S01
e1*2001/116* 150-345 265/35R20 A01 A12 K1c K5d T95 T99
0335*19-.. 150-345 275/35R20 A01 A12 K2b K6g R03
ab Modell 2013
(FIN: W..222...)
S-Klasse 210-280 235/45R20 A10 A84 R37 T00 T96 A14 A19 A57
R2S 210-280 245/40R20 A10 A84 R37 T99 A60 B77 Lim
e1*2007/46*2115*.. 210-330 255/40R20 A32 A84 T01 T97 LM4 NoP V20
- max. 4,5° 210-330 265/35R20 A12 T99 S01
Hinterachslenkung 210-330 265/40R20 A12
210-330 275/35R20 A01 A12 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.
Seite 11 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 210-280 235/45R20 A10 R37 T00 T96 A14 A19 A57
R2S 210-280 245/40R20 A10 R37 T99 A60 B77 L05
e1*2007/46*2115*.. 210-330 255/40R20 A32 T01 T97 Lim NoP V20
- ohne 210-330 265/35R20 A12 T99 S01
Hinterachslenkung 210-330 265/40R20 A12
210-330 275/35R20 A01 A12 K1c K2b
S-Klasse 210-280 235/45R20 A10 A84 R37 T00 T96 A14 A19 A57
R2S 210-280 245/40R20 A10 A84 R37 T99 A60 B77 Lim
e1*2007/46*2115*.. 210-330 255/40R20 A32 A84 T01 T97 LM5 NoP V20
- max. 10° 210-330 265/35R20 A12 T99 S01
Hinterachslenkung 210-330 265/40R20 A12
210-330 275/35R20 A01 A12 K1c K2b K4i K6r
S-Klasse 270-345 245/40R20 A32 A14 A19 A57
Coupé/Cabrio 270-345 255/35R20 A90 Cbo Cpe V20
221 270-345 255/40R20 A12 S05
e1*2001/116* 270-345 265/35R20 A01 A12 K1a
0335*23-.. 270-345 275/35R20 A12 R03
(FIN: W..217...)
S-Klasse PHEV 220, 270 265/40R20 T04 A12 A14 A19
§22 53134*02
R2S 220, 270 275/35R20 A01 K1c K2b T02 A57 A60 B77
e1*2007/46*2115*.. L05 Lim S01
- Plug-in Hybrid
- ohne
Hinterachslenkung
S-Klasse PHEV 220, 270 265/40R20 T04 A12 A14 A19
R2S 220, 270 275/35R20 A01 K1c K2b T02 A57 A60 B77
e1*2007/46*2115*.. Lim LM4 S01
- Plug-in Hybrid
- max. 4,5°
Hinterachslenkung
S-Klasse PHEV 220, 270 265/40R20 T04 A12 A14 A19
R2S 220, 270 275/35R20 A01 K1c K2b K4i K6r T02 A57 A60 B77
e1*2007/46*2115*.. Lim LM5 S01
- Plug-in Hybrid
- max. 10°
Hinterachslenkung
SL 170-285 255/30R20 T88 T92 A12 A14 A19
230 R21 S04
e1*98/14*0169*00-18
Baureihe 230
(FIN: WDB230...)
SL 225-335 255/30R20 A32 T88 T92 A14 A19 X36
230, 231 S04
e1*2007/46*0803*..;
e1*98/14*0169*19-23
Baureihe 231
(FIN: W..231...)
SL 600 368,380 255/30R20 T92 A12 A14 A19
230 R21 S04
e1*98/14*0169*00-18
Baureihe 230
(FIN: WDB230...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.
Seite 12 von 22
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
§22 53134*02
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.

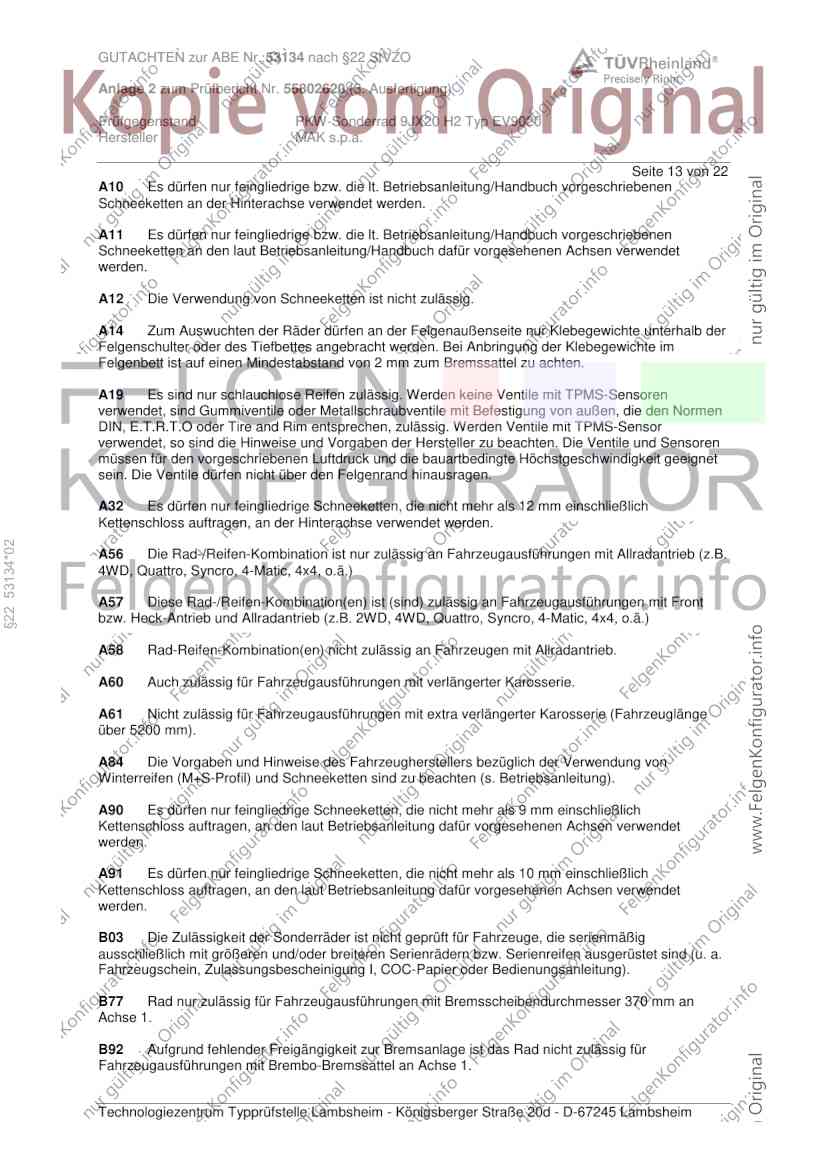

Seite 13 von 22
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
§22 53134*02
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B77 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 370 mm an
Achse 1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.
Seite 14 von 22
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cb1 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: VA: 8,0x19,
ET38 mit 235/55R19 und HA: 9,0x19, ET20 mit 255/50R19 ww. VA: 8,5x20, ET40 mit 255/45R20 und
HA: 9,5x20, ET22 mit 285/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Cb2 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern:
VA: 8,0x18, ET32,5 mit 235/60R18 und HA: 9,0x18, ET30 mit 255/55R18 ww.
VA: 8,0x19, ET32,5 mit 235/55R19 und HA: 9,0x19, ET30 mit 255/50R19 ww.
VA: 8,5x20, ET34,5 mit 255/45R20 und HA: 9,5x20, ET35,5 mit 285/40R20
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
§22 53134*02
Coupé.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.

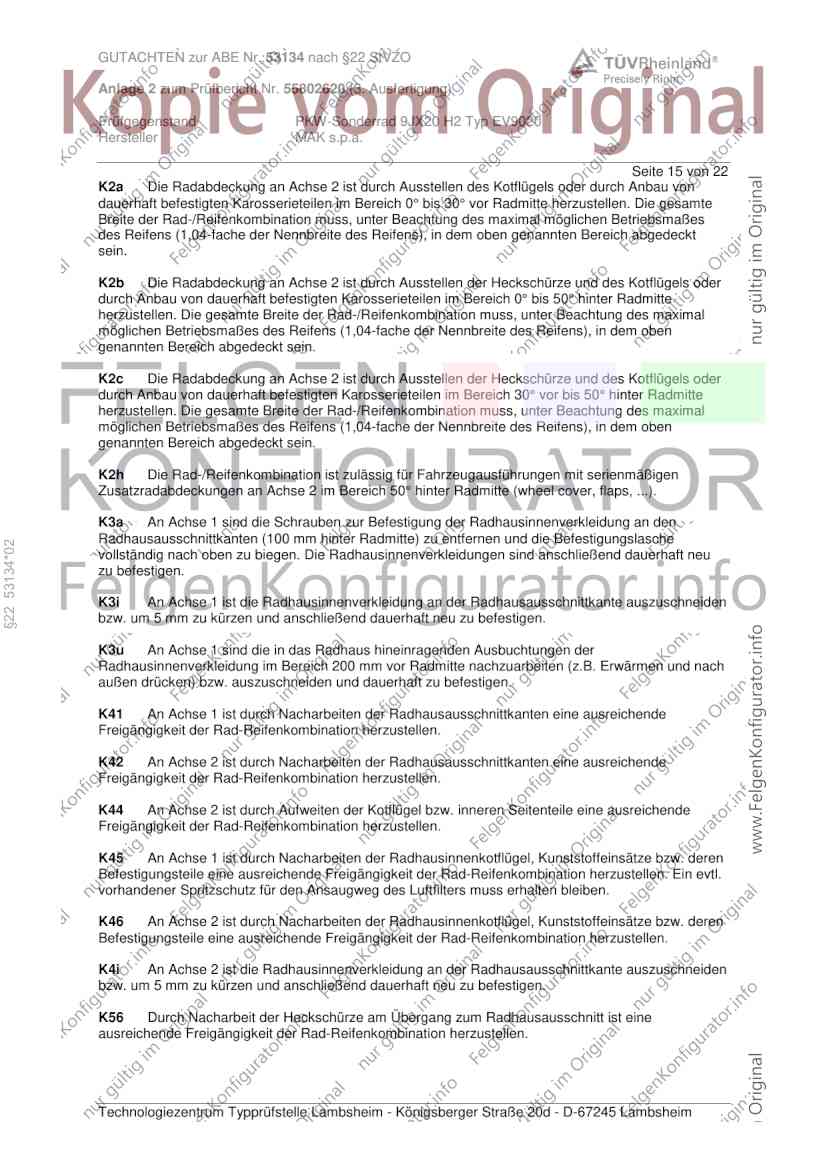

Seite 15 von 22
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps, ...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
§22 53134*02
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach
außen drücken) bzw. auszuschneiden und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.

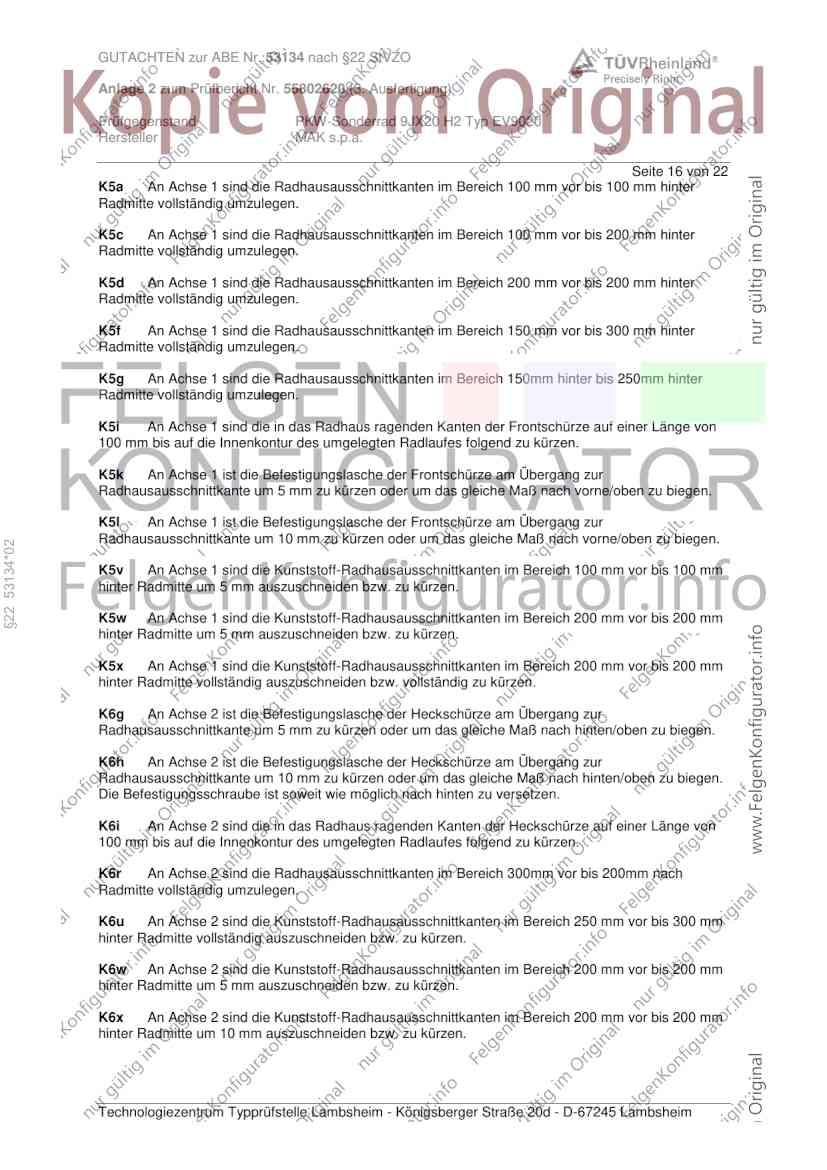

Seite 16 von 22
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K5g An Achse 1 sind die Radhausausschnittkanten im Bereich 150mm hinter bis 250mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
§22 53134*02
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6u An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 250 mm vor bis 300 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.

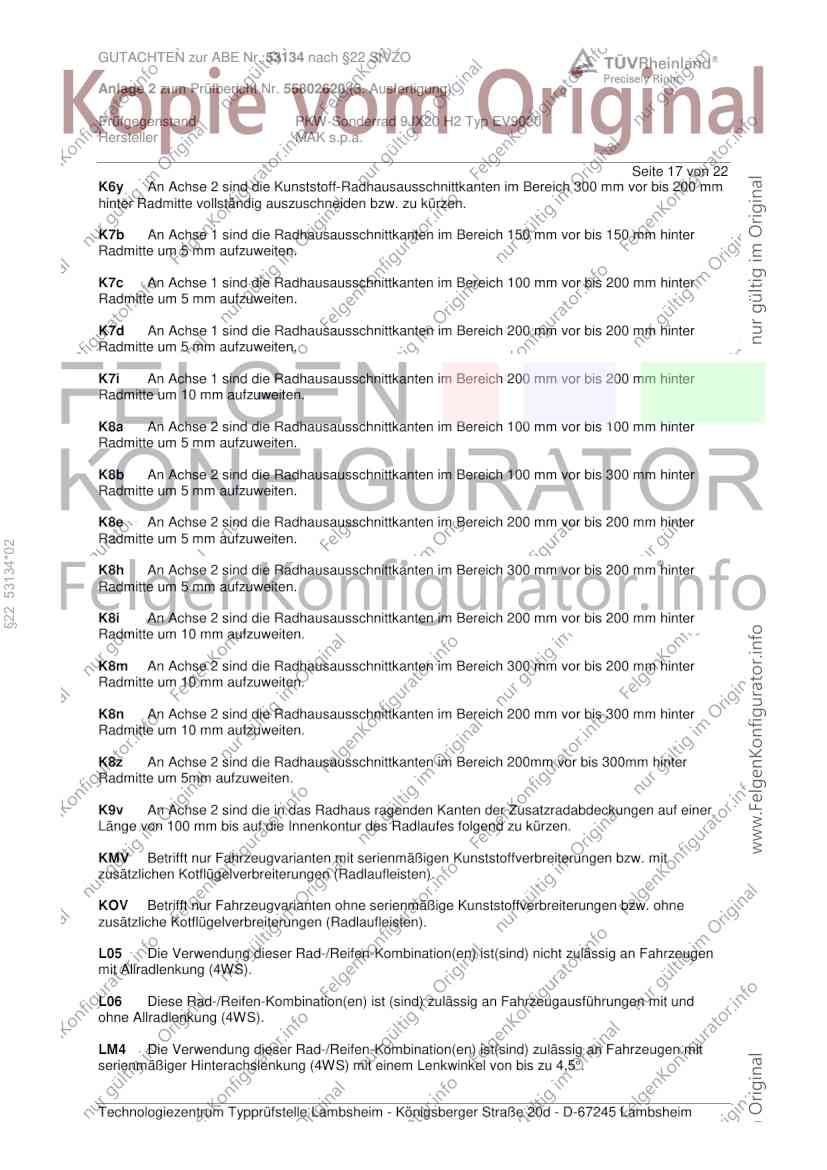

Seite 17 von 22
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte um 5 mm aufzuweiten.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
§22 53134*02
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
K8z An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 300mm hinter
Radmitte um 5mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und
ohne Allradlenkung (4WS).
LM4 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
serienmäßiger Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 4,5°.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.

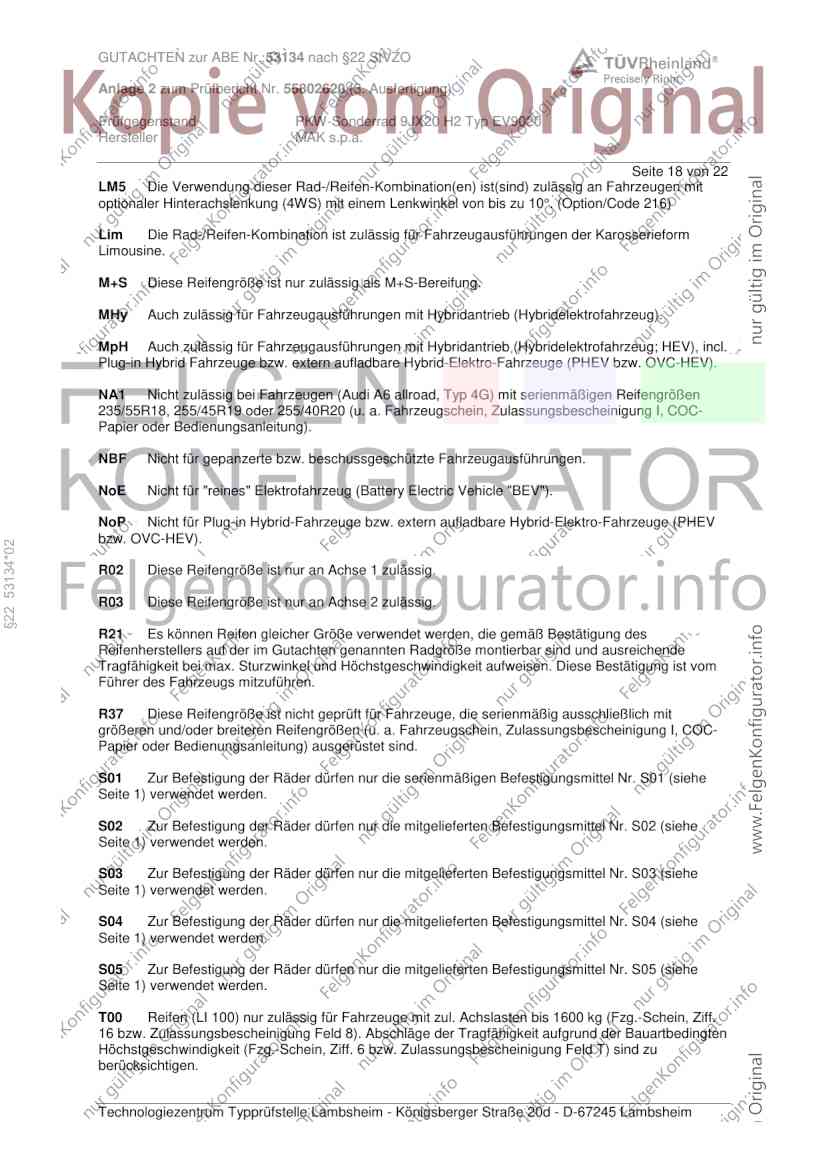

Seite 18 von 22
LM5 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
optionaler Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 10°. (Option/Code 216)
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
§22 53134*02
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.

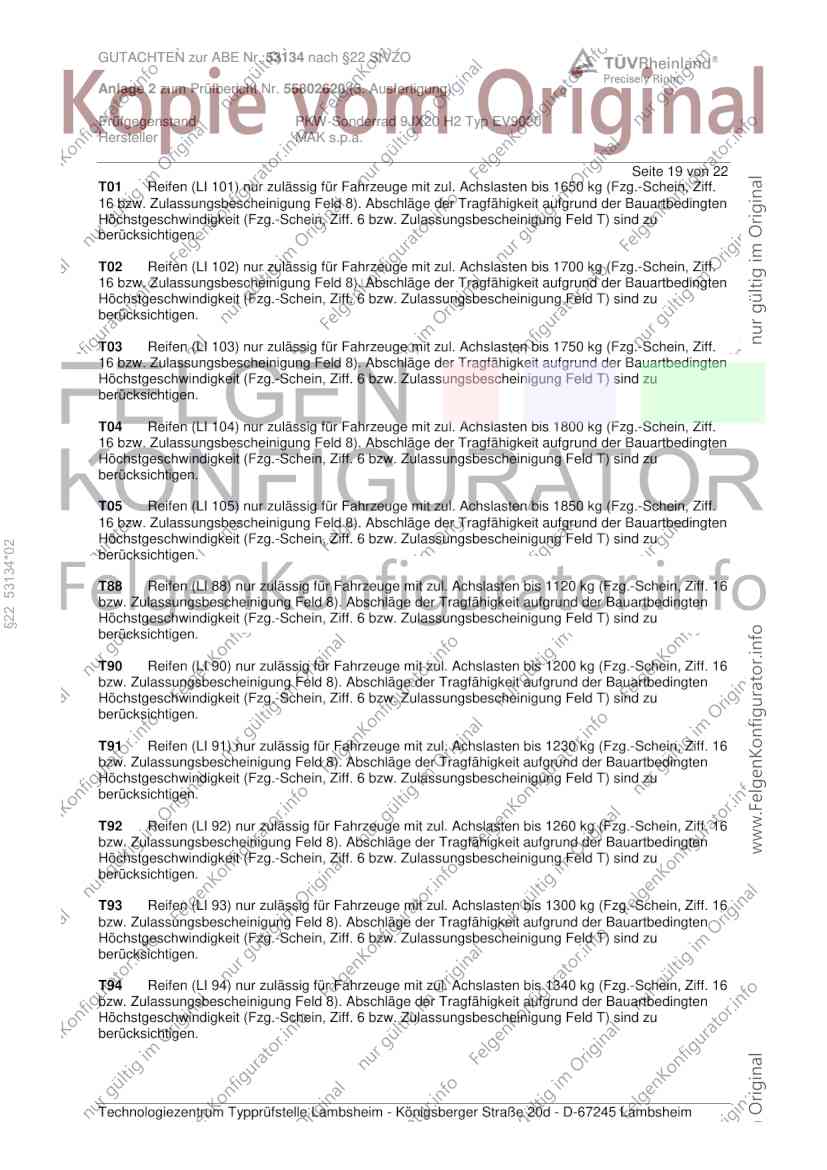

Seite 19 von 22
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
§22 53134*02
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.

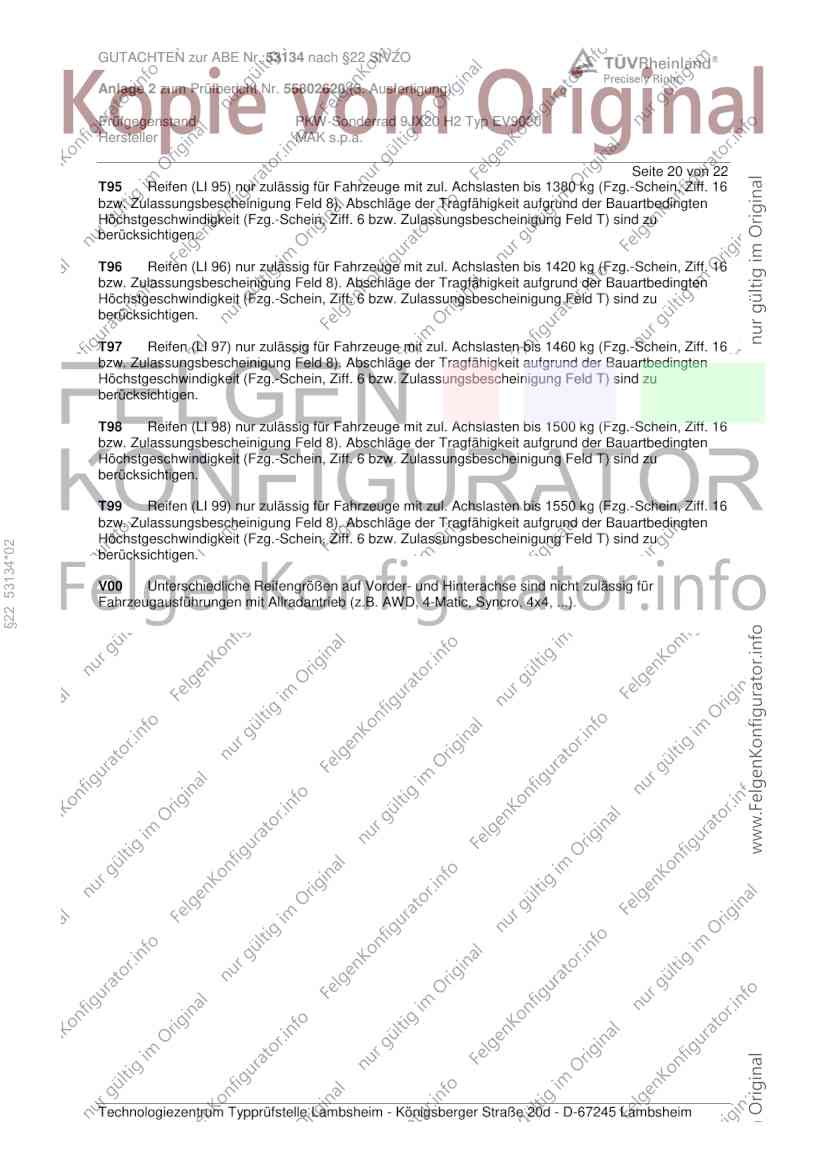

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.
Seite 20 von 22
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
§22 53134*02
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.
Seite 21 von 22
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20, 265/45R20, 295/40R20
Nr. 6 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 7 245/35R20 265/30R20, 275/30R20, 285/30R20, 295/30R20
Nr. 8 245/40R20 275/35R20, 285/35R20
Nr. 9 245/45R20 275/40R20, 285/40R20
Nr. 10 255/30R20 295/25R20, 305/25R20
Nr. 11 255/35R20 285/30R20, 295/30R20
Nr. 12 255/40R20 285/35R20, 295/35R20
Nr. 13 255/45R20 285/40R20
Nr. 14 265/30R20 305/25R20, 325/25R20
Nr. 15 265/35R20 295/30R20, 305/30R20
Nr. 16 265/40R20 295/35R20, 305/35R20
Nr. 17 265/45R20 295/40R20
Nr. 18 265/50R20 295/45R20
§22 53134*02
Nr. 19 275/35R20 305/30R20
Nr. 20 275/40R20 305/35R20, 315/35R20
Nr. 21 275/45R20 305/40R20
Nr. 22 285/35R20 335/30R20
Nr. 23 285/40R20 325/35R20
Nr. 24 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VS0 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/35R20 275/30R20
Nr. 2 255/35R20 275/35R20, 285/30R20
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss
die Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X36 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an
Achse 1.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X93 Das Rad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55802620 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.
Seite 22 von 22
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 4. September 2023 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 22 und gilt für Sonderräder ab Herstellungsdatum November 2019.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
§22 53134*02
Lambsheim, 4. September 2023
Schmidt 00415820.DOC JR-CS
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 9 J x 20 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§22 53134*02
special wheels for passenger cars 9 J x 20 H2
Genehmigungsnummer: 53134*02
Approval number:
1. Genehmigungsinhaber:
Holder of the approval:
MAK S.p.A.
IT-25013 Carpenedolo (BS)
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
EV9020
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 53134*02
Approval number:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§22 53134*02
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technischer Dienst der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
12.09.2023
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55802620 (3. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 53134*02
Approval number:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
5 - 7, 10, 11 2. Ausfertigung
1 - 4, 8, 9 3. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
§22 53134*02
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Es wurden nationale Bestimmungen über Teile oder Ausrüstungen, die das
einwandfreie Funktionieren von Systemen, die für die Sicherheit des
Fahrzeugs oder seine Umweltverträglichkeit von wesentlicher Bedeutung
sind, angewendet (Artikel 56 Absatz 7 der VO (EU) 2018/858). Die
Anforderungen von Artikel 56, Absätze 1, 2 Unterabsätze 1 bis 3, 3 und 4 der
VO (EU) 2018/858 sind sinngemäß erfüllt.
National regulations have been applied to parts or equipment that ensure the
proper functioning of systems that are essential for the safety of the vehicle
or its environmental compatibility (Article 56 paragraph 7 of Regulation (EU)
2018/858). The requirements of Article 56, Paragraphs 1, 2, Subparagraphs 1
to 3, 3 and 4 of Regulation (EU) 2018/858 are accordingly fulfilled.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 53134*02
Approval number:
12. Die Genehmigung wird erweitert
Approval is extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereichs
Update of the range of application
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 26.09.2023
Date:
16. Unterschrift: Im Auftrag
Signature:
§22 53134*02
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 53134*02
Approval No.
Ausgabedatum: 25.05.2020 letztes Änderungsdatum: 26.09.2023
Date of issue: last date of amendment:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
55802620 (1. Ausfertigung) 05.05.2020
55802620 (2. Ausfertigung) 19.11.2020
55802620 (3. Ausfertigung) 12.09.2023
Beschreibungsbogen Nr.: Datum:
§22 53134*02
Information document No.: Date
EV9020 28.01.2020
EV9020 25.07.2023
Liste der Änderungen: Datum:
List of modifications: Date
Siehe Anlage "Liste der Änderungen" des Prüfberichtes
See appendix "List of modifications" of the test report
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 53134*02
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 53134
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
§22 53134*02
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: 53134*02
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
§22 53134*02
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.
