Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 19 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§22 55536*01
special wheels for passenger cars 8 J x 19 H2
Genehmigungsnummer: 55536*01
Approval number:
1. Genehmigungsinhaber:
Holder of the approval:
Superior Industries Leichtmetallräder Germany GmbH
DE-67098 Bad Dürkheim
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
OSN 809
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 55536*01
Approval number:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§22 55536*01
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technischer Dienst der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
12.12.2024
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55035724 (2. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 55536*01
Approval number:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
8 - 13 1. Ausfertigung
4 2. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
§22 55536*01
10. Bemerkungen:
Remarks:
Für diese nach §22 StVZO freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 15 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 15 Fahrzeug-Zulassungsverordnung (FZV) is not required
for these wheel/tire combinations according to §22 StVZO.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Es wurden nationale Bestimmungen über Teile oder Ausrüstungen, die das
einwandfreie Funktionieren von Systemen, die für die Sicherheit des
Fahrzeugs oder seine Umweltverträglichkeit von wesentlicher Bedeutung
sind, angewendet (Artikel 56 Absatz 7 der VO (EU) 2018/858). Die
Anforderungen von Artikel 56, Absätze 1, 2 Unterabsätze 1 bis 3, 3 und 4 der
VO (EU) 2018/858 sind sinngemäß erfüllt.
National regulations have been applied to parts or equipment that ensure the
proper functioning of systems that are essential for the safety of the vehicle
or its environmental compatibility (Article 56 paragraph 7 of Regulation (EU)
2018/858). The requirements of Article 56, Paragraphs 1, 2, Subparagraphs 1
to 3, 3 and 4 of Regulation (EU) 2018/858 are accordingly fulfilled.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 55536*01
Approval number:
12. Die Genehmigung wird erweitert
Approval is extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereiches
Update of the range of application
Aktualisierung der Ausführungen
Update of the versions
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 07.01.2025
Date:
§22 55536*01
16. Unterschrift: Im Auftrag
Signature:
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
GUTACHTEN zur ABE Nr.55536 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035724 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ OSN 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 1 von 22
Auftraggeber Superior Industries Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 01 100 2301034
Prüfgegenstand PKW-Sonderrad
Modell Obsession
Typ OSN 809
Radgröße 8Jx19 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
M1 OSN 809 M1 / ohne Ring 5/112/66,6 30,6 930 2260
Kennzeichnungen
KBA-Nummer 55536
Herstellerzeichen ATS Germany
Radtyp und Ausführung OSN 809 (s.o.)
Radgröße 8Jx19 H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
§22 55536*01
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Serienschraube M14x1,5 Kugel D=28 mm 150 45
S02 Schraube M14x1,5 Kugel D=28 mm 120 45 Multipack: 54C
S03 Schraube M14x1,5 Kugel D=28 mm 140 45 Multipack: 54C
S04 Schraube M14x1,5 Kugel D=28 mm 150 45 Multipack: 54C
S05 Schraube M14x1,5 Kugel D=28 mm 130 45 Multipack: 54C
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55536 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035724 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ OSN 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 2 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 R37 T89 T93 A12 A19 A57
B8, B81 88-195 235/35R19 A01 K1a K1b K2b K56 R37 T87 A99 Car Lim
e1*2001/116* T91 S02
0430*00-41; 88-200 225/40R19 M+S T89 T93
e13*2007/46*1084*.. 88-200 235/35R19 A01 K1a K1b K2b K56 M+S T87
(FIN: WAUZZZ8K...) T91
88-200 245/35R19 A01 K1c K2b K41 K44 K45 K46
K56 T89 T93
Audi A4 90-210 225/40R19 T89 T93 A12 A19 A57
B8, B81 90-210 235/35R19 A01 K1a K2b K4i K8b T87 T91 A99 Car Lim
e1*2001/116* 90-210 245/35R19 A01 K1c K2b K4i K8b T89 T93 V00 V19 S02
0430*35-..;
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
- incl. Facelift 2019
Audi A4 Allroad 100-210 225/40R19 A11 T93 A19 A56 A99
§22 55536*01
B8, B81 100-210 225/45R19 A91 Car KMV S02
e1*2001/116* 100-210 235/40R19 A33
0430*40-.. 100-210 245/35R19 A91 T93
e13*2007/46* 100-210 245/40R19 A91
1084*25-..
(FIN: WAUZZZF4...)
Audi A5 100-195 225/40R19 R37 T89 T93 A12 A19 A57
B8, B81 100-195 235/35R19 R37 T87 T91 A99 Cbo Cpe
e1*2001/116* 100-195 245/35R19 T89 T93 Flh S02
0430*00-49; 100-200 245/35R19 M+S T89 T93
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A5 100-210 225/40R19 A12 T93 A19 A57 A99
B8, B81 100-210 235/35R19 A11 T91 Cbo Cpe Flh
e1*2001/116* 100-210 245/35R19 A11 T93 V00 V19 S02
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
- incl. Facelift 2019
Audi A6 / A6 Avant 100-245 235/45R19 T95 T99 A12 A19 A57
4G, 4G1 100-245 245/40R19 T94 T98 A99 Car Lim
e1*2007/46*0436*..; NA1 S02
e13*2007/46*1147*..
- incl. Facelift 2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55536 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035724 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ OSN 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 3 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 / A6 Avant 100-250 225/45R19 T96 A12 A19 A57
F2 100-250 235/45R19 T95 T99 A99 Car KOV
e1*2007/46*1801*.. 100-250 235/50R19 A01 K1a K2b L06 Lim NoP
100-250 245/45R19 A01 K2b S02
100-250 255/45R19 A01 K1a K2b K5c
Audi A6 / A6 Avant TFSIe 185,195 235/45R19 T99 A12 A19 A56
F2 185,195 235/50R19 A01 K1a K2b A99 Car KOV
e1*2007/46*1801*.. 185,195 245/45R19 A01 K2b L06 Lim S02
- Plug-in Hybrid 185,195 255/45R19 A01 K1a K2b K5c
Audi A6 allroad 140-245 235/45R19 T99 A12 A19 A56
4G, 4G1 140-245 235/50R19 A01 K5w K6x A99 B92 Car
e1*2007/46*0436*..; 140-245 245/45R19 A01 K6w KMV S02
e13*2007/46*1147*.. 140-245 255/45R19 A01 K5w K6x
- incl. Facelift 2014
Audi A6 allroad 150-257 235/50R19 A01 A12 K2b A19 A56 A99
F2 150-257 245/45R19 A90 L06 NoP S02
e1*2007/46*1801*13-.. 150-257 245/50R19 A01 A12 K1a K1b K2b K6g K6u
K8z
§22 55536*01
150-257 255/45R19 A01 A12 K2b
Audi A7 Sportback 140-245 235/45R19 A13 A19 A57 A99
4G, 4G1 140-245 245/40R19 A13 S02
e1*2007/46*0436*..;
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A8 150-368 235/50R19 A33 A19 A57 A99
4H 150-368 245/45R19 A13 NBF S02
e1*2007/46*0284*.. 150-368 255/45R19 A33
e1*2007/46*0398*..
Audi A8 210, 250 235/50R19 A91 A19 A56 A60
F8 210, 250 245/45R19 A91 T02 T98 A99 BnK L06
e1*2007/46*1751*.. 210, 250 255/45R19 A91 MHy NBF S02
210-338 235/50R19 A91 M+S
210-338 245/45R19 A91 M+S T02 T98
210-338 255/45R19 A91 M+S
Audi Q5 (I) 100-200 235/50R19 A12 A19 A99
8R, 8R1, 8R2 100-200 235/55R19 S03
e1*2001/116*0473*..; 100-200 255/50R19 A01 K1a K1b K2b
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55536 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035724 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ OSN 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 4 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 (I) 100-200 235/50R19 A12 A19 A99
8R, 8R1, 8R2 100-200 235/55R19 KMV S03
e1*2001/116*0473*..; 100-200 255/50R19
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 TFSIe, - 185,195 235/55R19 A01 K1a K2b A12 A19 A56
/Sportback(II) 185,195 235/55R19 K1v K2h A99 S03
FY 185,195 245/50R19 A01 K1a K1b K2b
e1*2007/46*1550*12-46 185,195 255/45R19 A01 K1a K2b
- Plug-in Hybrid 185,195 255/45R19 K1v K2h
- incl. Facelift 2021 185,195 255/50R19 A01 K1c K2b
Audi Q5, -/Sportback(II) 100-210 235/55R19 A01 K1a K2b A12 A19 A57
FY 100-210 235/55R19 K1v K2h A99 NoP S03
e1*2007/46*1550*00-46, 100-210 245/50R19 A01 K1a K1b K2b
§22 55536*01
e1*2007/46*1685*.. 100-210 255/45R19 A01 K1a K2b
- incl. Facelift 2021 100-210 255/45R19 K1v K2h
100-210 255/50R19 A01 K1c K2b
Audi S4 245 235/35R19 K1a K1b K2b K56 M+S T91 A01 A12 A19
B8, B81 245 245/35R19 K1c K2b K41 K44 K45 K46 K56 A99 Car Lim
e1*2001/116*0430*..; T93 S02
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi S4 251-260 225/40R19 M+S T93 A12 A19 A56
B8, B81 251-260 235/35R19 A01 K1a K2b K4i K8b M+S T91 A99 Car Lim
e1*2001/116* 251-260 245/35R19 A01 K1c K2b K4i K8b T93 S02
0430*43...,
e13*2007/46*1084*25-
(FIN:WAUZZZF4...)
- incl. Facelift 2019
Audi S5 245, 260 245/35R19 M+S T89 T93 A12 A19 A56
B8, B81 260 235/35R19 M+S R37 T91 A99 Cbo Cpe
e1*2001/116* Flh S02
0430*00-49,
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55536 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035724 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ OSN 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 5 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S5 251-260 245/35R19 A11 M+S T93 A19 A56 A99
B8, B81 Cbo Cpe Flh
e1*2001/116* S02
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
- incl. Facelift 2019
Audi S6 / S6 Avant 309, 331 235/45R19 M+S T95 T99 A12 A19 A56
4G, 4G1 309, 331 245/40R19 M+S T94 T98 A99 Car Lim
e1*2007/46*0436*..; S02
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S6 / S6 Avant 253,257 245/45R19 K2b M+S A01 A12 A19
F2 253,257 255/45R19 K1a K2b K5c M+S A56 A99 BnK
e1*2007/46*1801*.. Car KOV L06
§22 55536*01
Lim NoP S02
Audi S7 Sportback 309, 331 235/45R19 A13 M+S A19 A56 A99
4G, 4G1 309, 331 245/40R19 A13 M+S T98 S02
e1*2007/46*0436*..;
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S8 382, 445 235/50R19 A33 M+S A19 A56 A99
4H 382, 445 245/45R19 A13 M+S NBF S02
e1*2007/46*0284*.. 382, 445 255/45R19 A33 M+S
e1*2007/46*0398*..
Audi S8 420 235/50R19 A91 M+S A19 A56 A60
F8 420 245/45R19 A91 M+S A99 BnK L06
e1*2007/46*1751*11-.. 420 255/45R19 A91 M+S MHy NBF S02
Audi SQ5 (I) 230-260 235/55R19 A32 M+S A19 A99 KMV
8R, 8R1 230-260 255/50R19 A12 M+S S03
e1*2001/116*0473*..;
e13*2007/46*1083*..;
- mit Radhaus-
Verbreiterungen
Audi SQ5, -/Sportback (II) 251-260 235/55R19 M+S A12 A19 A56
FY 251-260 245/50R19 A01 K1b M+S A99 K1v K2h
e1*2007/46*1550*00-46 251-260 255/45R19 M+S S03
- incl. Facelift 2021 251-260 255/50R19 A01 K1c K2b M+S
Infiniti QX30 AWD 125, 155 225/45R19 A12 A19 A56
H15 125, 155 235/40R19 A01 K5v K6w A99 S05
e11*2007/46*2977*.., 125, 155 235/45R19 A01 K5v K6w
e5*2007/46*1030*.. 125, 155 245/40R19 A01 K2b K5x K6w K8e
125, 155 245/45R19 A01 G01 K2b K5x K6w K8e
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55536 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035724 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ OSN 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 6 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
AMG A 35 225 235/35R19 K1c K2b K5b K7i K8h T91 A01 A12 A19
F2A 225 245/35R19 K1c K2c K5b K7i K8m K9v A56 A99 Lim
e1*2007/46*1829*.. Y85 S05
AMG A 45, 45s 285, 310 225/40R19 K6f K9v M+S T93 A01 A12 A19
F2A 285, 310 235/35R19 K5d K6f K9v M+S T91 A56 A99 Y85
e1*2007/46*1829*.. 285, 310 245/35R19 K1a K1b K2a K2b K5d K8h K9v S05
M+S T93
B-Klasse electric drive 65 (132) 225/40R19 K2b K3i K5w K6g K6x A01 A12 A19
245G 65 (132) 235/35R19 K2b K3i K5w K6g K6x T91 A58 A99 Flh
e1*2001/116*0470*.. KMV S05
(28kWh-Batterie)
C 63 AMG 336-373 235/35R19 K1c K2c K41 K42 K44 K56 M+S A01 A12 A19
204, 204K, -/AMG T91 A99 Car Cpe
e1*2001/116* Lim S05
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
§22 55536*01
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-190 225/40R19 K1c K2b K5d K5k T89 T93 A01 A12 A19
204 85-190 235/35R19 K1c K2b K4i K5d K6g K6j T91 A58 A99 Lim
e1*2001/116* 85-190 245/35R19 K1c K2a K2b K4i K5d K5k K6g NoP V19 S05
0431*29-.. K6r T89 T93
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 120-150 235/35R19 K1c K2c K4i K5b K6d K6i T91 A01 A12 A19
R2CW 120-195 225/40R19 K1c K2b K6d K6i T89 T93 A57 A99 L05
e1*2018/858*00016*.. 120-195 245/35R19 K1c K2c K3k K4i K5b K6d K6i Lim NoE NoP
K7b K8h T89 T93 V19 S04
C-Klasse 4matic 125-245 225/40R19 K1c K2b K5d K5k A01 A12 A19
204 125-245 235/35R19 K1c K2b K4i K5d K6g K6j T91 A56 A99 Lim
e1*2001/116* 125-245 245/35R19 K1c K2a K2b K4i K5d K5k K6g NoP V19 S05
0431*29-.. K6r
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 4matic PHEV 155 225/40R19 K1c K5d K5k R02 A01 A12 A19
204 155 225/40R19 K2b M+S R03 T93 A56 A99 Lim
e1*2001/116* 155 245/35R19 K2a K2b K4i K6g K6r R03 T93 V19 S05
0431*53-..
- Plug-in Hybrid
(FIN: W..205...)
C-Klasse All-Terrain 147, 150 225/45R19 T92 T96 A12 A19 A56
R2CS 147, 150 235/40R19 A01 K1b K3i K5f K5w T92 T96 A99 Car KMV
e1*2018/858*00017*.. 147, 150 245/40R19 A01 K1c K2b K3i K5f K5w K8h L05 NoE NoP
S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55536 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035724 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ OSN 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 7 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse Coupé / Cabrio 110-190 225/40R19 K1c K2b K5d K5k A01 A12 A19
204 110-190 235/35R19 K1c K2b K4i K5d K6g K6j T91 A58 A99 Cbo
e1*2001/116* 110-190 245/35R19 K1c K2a K2b K4i K5d K5k K6g Cpe V19 S05
0431*37-.. K6r
(Baureihe 205)
- incl. Facelift 2018
C-Klasse Coupé / Cabrio 125-245 225/40R19 K1c K2b K5d K5k A01 A12 A19
4matic 125-245 235/35R19 K1c K2b K4i K5d K6g K6j T91 A56 A99 Cbo
204 125-245 245/35R19 K1c K2a K2b K4i K5d K5k K6g Cpe V19 S05
e1*2001/116* K6r
0431*37-..
(Baureihe 205)
- incl. Facelift 2018
C-Klasse PHEV 143, 155 225/40R19 K1c K5d K5k R02 A01 A12 A19
204 143, 155 225/40R19 K2b M+S R03 T93 A58 A99 Lim
e1*2001/116* 143, 155 245/35R19 K2a K2b K4i K6g K6r R03 T93 V19 S05
0431*35-..
- Plug-in Hybrid
§22 55536*01
(FIN: W..205...)
C-Klasse T-Modell 85-190 225/40R19 K1c K2b K5d K5k T89 T93 A01 A12 A19
204K 85-190 235/35R19 K1c K2b K4i K5d K6g K6j T91 A58 A99 Car
e1*2001/116* 85-190 245/35R19 K1c K2a K2b K4i K5d K5k K6g NoP V19 S05
0457*25-.. K6r T89 T93
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse T-Modell 120-150 225/40R19 K1c K2b K6d K6i T93 A01 A12 A19
R2CS 120-150 235/35R19 K1c K2c K4i K5b K6d K6i T91 A57 A99 Car
e1*2018/858*00017*.. 120-150 245/35R19 K1c K2c K3k K4i K5b K6d K6i KOV L05 NoE
K7b K8h T93 NoP V19 S04
C-Klasse T-Modell 4matic 125-245 225/40R19 K1c K2b K5d K5k T93 A01 A12 A19
204K 125-245 235/35R19 K1c K2b K4i K5d K6g K6j T91 A56 A99 Car
e1*2001/116* 125-245 245/35R19 K1c K2a K2b K4i K5d K5k K6g NoP V19 S05
0457*25-.. K6r T93
- incl. Facelift 2018
(FIN: W..205...)
CLE 300 e Coupé PHEV 150 245/40R19 K1c K2c K3i K5d K5k T98 A01 A12 A19
R2CLECA A58 A99 Cpe
e1*2018/858*00311*.. L06 S01
- Plug-in Hybrid
CLE Klasse 120-190 245/40R19 K1c K2c K3i K5d K5k A01 A12 A19
R2CLECA A57 A99 Cbo
e1*2018/858*00311*.. Cpe L06 NoP
- Coupé/Cabrio S05
CL-Klasse 220-368 245/40R19 K1a K2b K41 K42 K45 K56 T94 A01 A12 A19
215 T98 A99 B03 S01
e1*98/14*0113*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55536 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035724 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ OSN 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 8 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CL-Klasse 285 235/45R19 A10 T95 T99 A19 A99 B03
216 285 245/40R19 A12 T94 T98 Cpe S01
e1*2001/116*0372*..
(FIN: WDD216...)
E-Klasse 75-215 235/35R19 R37 T91 A12 A19 A99
211 75-285 245/35R19 T93 Lim S05
e1*98/14*0183*..,
e1*2001/116*0183*..
E-Klasse 110-220 225/40R19 R37 T93 A12 A19 A58
212 110-220 225/45R19 R37 T92 T96 A99 Lim NoP
e1*2001/116* 110-220 235/40R19 R37 T92 T96 V19 S01
0501*24-.. 110-220 245/35R19 A01 K1c K2b K5d K5i K5k T93
(Baumuster 213) 110-220 245/35R19 K2h R03 T93
110-220 245/40R19 A01 K1c K2b K5d K5i K5k T94
T98
110-220 245/40R19 K2h R03 T94 T98
E-Klasse 120-150 235/45R19 A10 A84 T95 T99 A19 A58 A99
R2EW 120-150 245/45R19 A10 A84 T02 T98 B77 L06 Lim
§22 55536*01
e1*2018/858*00213*.. NoP S01
E-Klasse 4matic 120-145 225/40R19 R37 T93 A12 A19 A56
212 120-145 225/45R19 R37 T92 T96 A99 Lim NoP
e1*2001/116* 120-145 235/40R19 R37 T92 T96 V19 S01
0501*24-.. 120-270 245/35R19 A01 K1c K2b K5d K5i K5k T93
(Baumuster 213) 120-270 245/35R19 K2h R03 T93
120-270 245/40R19 A01 K1c K2b K5d K5i K5k T94
T98
120-270 245/40R19 K2h R03 T94 T98
E-Klasse 4Matic 145-280 235/45R19 A10 A84 T95 T99 A19 A56 A99
R2EW 145-280 245/45R19 A10 A84 T02 T98 B77 L06 Lim
e1*2018/858*00213*.. NoP S01
E-Klasse All-Terrain 143-250 245/45R19 K5w A01 A12 A19
R1ES A56 A99 KMV
e1*2007/46*1560*.. S01
E-Klasse All-Terrain 145-280 235/50R19 A32 A19 A56 A99
R2ES 145-280 245/45R19 A10 B77 Car KMV
e1*2018/858*00214*.. 145-280 255/45R19 A32 L05 NoP V19
S01
E-Klasse Coupé / Cabrio 120-220 225/40R19 A32 R37 T93 A19 A58 A99
R1EC 120-220 225/45R19 A12 R37 T92 T96 Cbo Cpe NoP
e1*2007/46*1666*.. 120-220 235/40R19 A12 R37 T92 T96 V19 S01
120-220 245/35R19 A12 T93
120-220 245/40R19 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55536 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035724 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ OSN 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 9 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse Coupé / Cabrio 135-195 225/40R19 A32 R37 T93 A19 A56 A99
4matic 135-195 225/45R19 A12 R37 T92 T96 Cbo Cpe NoP
R1EC 135-195 235/40R19 A12 R37 T92 T96 V19 S01
e1*2007/46*1666*.. 135-270 245/35R19 A12 T93
135-270 245/40R19 A12
E-Klasse T-Modell 110-210 225/45R19 R37 T96 X77 A12 A19 A58
R1ES 110-210 235/40R19 R37 T96 X77 A99 Car KOV
e1*2007/46*1560*.. 110-210 245/40R19 A01 K1c K2b K5d K5i K5k T94 NoP V19 S01
T98
110-210 245/40R19 K2h R03 T94 T98
E-Klasse T-Modell 145, 150 235/45R19 A10 T99 A19 A58 A99
R2ES 145, 150 245/45R19 A10 T02 T98 B77 Car KOV
e1*2018/858*00214*.. L05 NoP S01
E-Klasse T-Modell 4matic 135-195 225/45R19 R37 T96 X77 A12 A19 A56
R1ES 135-195 235/40R19 R37 T96 X77 A99 Car KOV
e1*2007/46*1560*.. 135-270 245/40R19 A01 K1c K2b K5d K5i K5k T98 NoP V19 S01
135-270 245/40R19 K2h R03 T98
E-Klasse T-Modell 4Matic 145-280 235/45R19 A10 T99 A19 A56 A99
§22 55536*01
R2ES 145-280 245/45R19 A10 T02 T98 B77 Car KOV
e1*2018/858*00214*.. L05 NoP S01
EQC 400 4matic 145 (300) 235/55R19 A10 A19 A56 A99
204X 145 (300) 245/50R19 A01 A12 K1b V19 S01
e1*2001/116* 145 (300) 255/50R19 A01 A12 K1c R02
0480*31-.. 145 (300) 255/50R19 A32 R03
- Elektro
EQE-Klasse 109, 135 235/50R19 K1c K2c T03 A01 A12 A19
E2EQEW 109, 135 245/45R19 K2b T02 A57 A99 B03
e1*2018/858*00036*.. 109, 135 255/45R19 K1c K2c L05 Lim V19
-max.Leistung:180, 215, S01
300 kW
- Elektro
- ohne Hinterachslenkung
EQE-Klasse 109, 135 235/50R19 K1c K2c T03 A01 A12 A19
E2EQEW 109, 135 245/45R19 K2b T02 A57 A99 B03
e1*2018/858*00036*.. 109, 135 255/45R19 K1c K2c Lim LM4 V19
-max.Leistung:180, 215, S01
300 kW
- Elektro
- max. 4,5°
Hinterachslenkung
EQE-Klasse 109, 135 235/50R19 K1c K2c K6g K6r T03 A01 A12 A19
E2EQEW 109, 135 245/45R19 K2b T02 A57 A99 B03
e1*2018/858*00036*.. 109, 135 255/45R19 K1c K2c K6g K6r Lim LM5 V19
-max.Leistung:180, 215, S01
300 kW
- Elektro
- max. 10°
Hinterachslenkung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55536 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035724 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ OSN 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 10 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
EQE-SUV 109, 135 235/55R19 A84 A91 T05 A19 A57 A99
E2EQEX 109, 135 245/50R19 A12 T05 L06 Z21 Z22
e1*2018/858*00187*.. 109, 135 255/50R19 A12 S01
- mit 21"/22" 109, 135 265/50R19 A01 A12 K1b K2b
Serienbereifung
- Elektro
EQE-SUV 109, 135 235/55R19 A84 A91 T05 A19 A57 A99
E2EQEX 109, 135 245/50R19 A01 A12 K1b K2b T05 L06 S01
e1*2018/858*00187*.. 109, 135 255/50R19 A01 A12 K1c K2c
- Elektro 109, 135 265/50R19 A01 A12 K1c K2c
EQS 109, 135 235/55R19 A10 A84 T01 T05 A19 A57 A99
E2EQSW 109, 135 245/50R19 A10 A84 T01 T05 Lim LM4 S01
e1*2018/858*00035*.. 109, 135 255/50R19 A01 A12 K1a K1b K2b
- Elektro 109, 135 265/50R19 A01 A12 K1c K2b
- max. 4,5°
Hinterachslenkung
EQS 109, 135 235/55R19 A10 A84 T01 T05 A19 A57 A99
E2EQSW 109, 135 245/50R19 A10 A84 T01 T05 Lim LM5 S01
§22 55536*01
e1*2018/858*00035*.. 109, 135 255/50R19 A01 A12 K1a K1b K2b
- Elektro 109, 135 265/50R19 A01 A12 K1c K2b
- max. 10°
Hinterachslenkung
GLA 45 AMG 4matic 265, 280 225/45R19 M+S A12 A19 A56
245G, -/AMG 265, 280 235/40R19 A01 K2b K6v A99 S05
e1*2001/116*0470*..; 265, 280 235/45R19 A01 K2b K6v
e1*2007/46*1207*.. 265, 280 245/40R19 A01 K2b K6x K8a
265, 280 245/45R19 A01 K2b K6x K8a
GLA-Klasse 80-155 225/45R19 A12 A19 A57
245G 80-155 235/40R19 A01 K1b K2b K6v A99 Flh S05
e1*2001/116* 80-155 235/45R19 A01 K1b K2b K6v
0470*06-.. 80-155 245/40R19 A01 K1a K1b K2b K5v K6x K8a
80-155 245/45R19 A01 K1a K1b K2b K5v K6x K8a
GLC 43 AMG 270, 287 235/50R19 A10 M+S A19 A56 A99
204X 270, 287 235/55R19 A10 M+S V19 S01
e1*2001/116* 270, 287 245/50R19 A32 M+S
0480*18-.. 270, 287 255/45R19 A10 M+S
(FIN: W..253...) 270, 287 255/50R19 A01 A12 K1a M+S
GLC 43 AMG Coupé 270, 287 235/50R19 A10 M+S A19 A56 A99
204X 270, 287 235/55R19 A10 M+S Flh V19 S01
e1*2001/116* 270, 287 245/50R19 A12 M+S
0480*18-.. 270, 287 255/45R19 A12 M+S
(FIN: W..253...) 270, 287 255/50R19 A01 A12 K1a M+S
GLC-Coupé 100-243 235/50R19 A10 A19 A57 A99
204X 100-243 235/55R19 A10 Flh KMV MpH
e1*2001/116* 100-243 245/50R19 A12 V19 S01
0480*18-.. 100-243 255/45R19 A12
(FIN: W..253...) 100-243 255/50R19 A01 A12 K1a
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55536 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035724 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ OSN 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 11 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLC-Klasse 100-243 235/50R19 A10 A19 A57 A99
204X 100-243 235/55R19 A10 MpH S01
e1*2001/116* 100-243 245/50R19 A32
0480*16-.. 100-243 255/45R19 A10
(FIN: W..253...) 100-243 255/50R19 A01 A12 K1a
GLC-Klasse 120-243 235/50R19 A10 A19 A57 A99
204X 120-243 235/55R19 A10 Cb1 MpH V19
e1*2001/116* 120-243 245/50R19 A32 S01
0480*16-.. 120-243 255/45R19 A10
- mit AMG-Line 120-243 255/50R19 A01 A12 K1a
Verbreiterungen
GLC-Klasse 120-270 235/55R19 A32 A84 T01 T05 A19 A57 A99
R2CGLC 120-270 245/50R19 A10 A84 T01 T05 Cb2 LM4 NoP
e1*2018/858*00186*.. 120-270 255/50R19 A01 A12 K1a K1b R02 V19 S01
- incl. Coupé 120-270 255/50R19 A32 A84 R03
- mit AMG-Line
Verbreiterungen
- max. 4,5°
§22 55536*01
Hinterachslenkung
GLC-Klasse 120-270 235/55R19 A32 T01 T05 A19 A57 A99
R2CGLC 120-270 245/50R19 A10 T01 T05 L05 NoP V19
e1*2018/858*00186*.. 120-270 255/50R19 A01 A12 K1a K1b K2a K2b S01
- incl. Coupé
GLC-Klasse 120-270 235/55R19 A32 T01 T05 A19 A57 A99
R2CGLC 120-270 245/50R19 A10 T01 T05 Cb2 L05 NoP
e1*2018/858*00186*.. 120-270 255/50R19 A01 A12 K1a K1b R02 V19 S01
- incl. Coupé 120-270 255/50R19 A32 R03
- mit AMG-Line
Verbreiterungen
- ohne Hinterachslenkung
S-Klasse 145-368 245/40R19 K1a K2b K41 K42 K45 K56 T94 A01 A12 A19
220 T98 A61 A99 B03
e1*97/27*0099*.. NBF S01
S-Klasse 150-285 235/45R19 T95 T99 A12 A19 A99
221 150-285 245/40R19 T94 T98 B03 S01
e1*2001/116*0335*..
(FIN: WDD221...)
S-Klasse 150-345 245/45R19 A32 A19 A57 A99
222, 221 150-345 255/45R19 A12 BnK Lim NoP
e1*2007/46*0960*..; S01
e1*2001/116*
0335*19-..
ab Modell 2013
(FIN: W..222...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55536 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035724 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ OSN 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 12 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 210-280 235/50R19 A10 A84 R37 A19 A57 A60
R2S 210-280 245/45R19 A10 A84 R37 A99 B77 Lim
e1*2007/46*2115*.. 210-330 255/45R19 A10 A84 LM4 NoP V19
- max. 4,5° Z18 S01
Hinterachslenkung
S-Klasse 210-280 235/50R19 A10 R37 A19 A57 A60
R2S 210-280 245/45R19 A10 R37 A99 B77 L05
e1*2007/46*2115*.. 210-330 255/45R19 A10 Lim NoP V19
- ohne Hinterachslenkung Z18 S01
S-Klasse 210-280 235/50R19 A10 A84 R37 A19 A57 A60
R2S 210-280 245/45R19 A10 A84 R37 A99 B77 Lim
e1*2007/46*2115*.. 210-330 255/45R19 A10 A84 LM5 NoP V19
- max. 10° Z18 S01
Hinterachslenkung
S-Klasse PHEV 220, 270 255/45R19 A10 T04 A19 A57 A60
R2S A99 B77 L05
e1*2007/46*2115*.. Lim Z18 S01
- Plug-in Hybrid
§22 55536*01
- ohne Hinterachslenkung
S-Klasse PHEV 220, 270 255/45R19 A10 A84 T04 A19 A57 A60
R2S A99 B77 Lim
e1*2007/46*2115*.. LM4 Z18 S01
- Plug-in Hybrid
- max. 4,5°
Hinterachslenkung
S-Klasse PHEV 220, 270 255/45R19 A10 A84 T04 A19 A57 A60
R2S A99 B77 Lim
e1*2007/46*2115*.. LM5 Z18 S01
- Plug-in Hybrid
- max. 10°
Hinterachslenkung
SLK / SLC -Klasse 115-225 235/35R19 A01 G01 K1c K2b K5d K5i K5l A12 A19 A99
172 K7d S05
e1*2007/46*0548*.. 115-225 235/35R19 A01 G01 K1c K5d K5i K5l K7d
SP2
115-225 245/30R19 A01 K1c K2b K5d K5i K5k K6g
K6i K8d
115-225 245/30R19 A01 K1c K5d K5i K5k K6g K6i
K8d SP2
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der Räder
funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55536 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035724 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ OSN 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 13 von 22
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über die
Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Tragfähigkeiten der
zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
§22 55536*01
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unterschiedlicher
Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder Reifenherstellers zu
beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage aufgeführten
Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist gesondert zu
beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als erforderlich
gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei Fahrzeugen mit
Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene Reifenfülldruck zu
beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur zulässig,
wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-Übereinstimmungsbescheinigung
(COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden ABE
unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einem
Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur Durchführung und
Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten an
der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten an
den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55536 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035724 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ OSN 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 14 von 22
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet, sind
Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O oder Tire and
Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so sind die Hinweise und Vorgaben der
Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die
bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B. 4WD,
Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw. Heck-
Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
§22 55536*01
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge über 5200
mm).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von Winterreifen (M+S-
Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss auftragen,
an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand von 2 mm
zum Bremssattel zu achten.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B77 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 370 mm an Achse 1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für Fahrzeugausführungen
mit Brembo-Bremssattel an Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kombilimousine
(Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier, Variant, …).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55536 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035724 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ OSN 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH

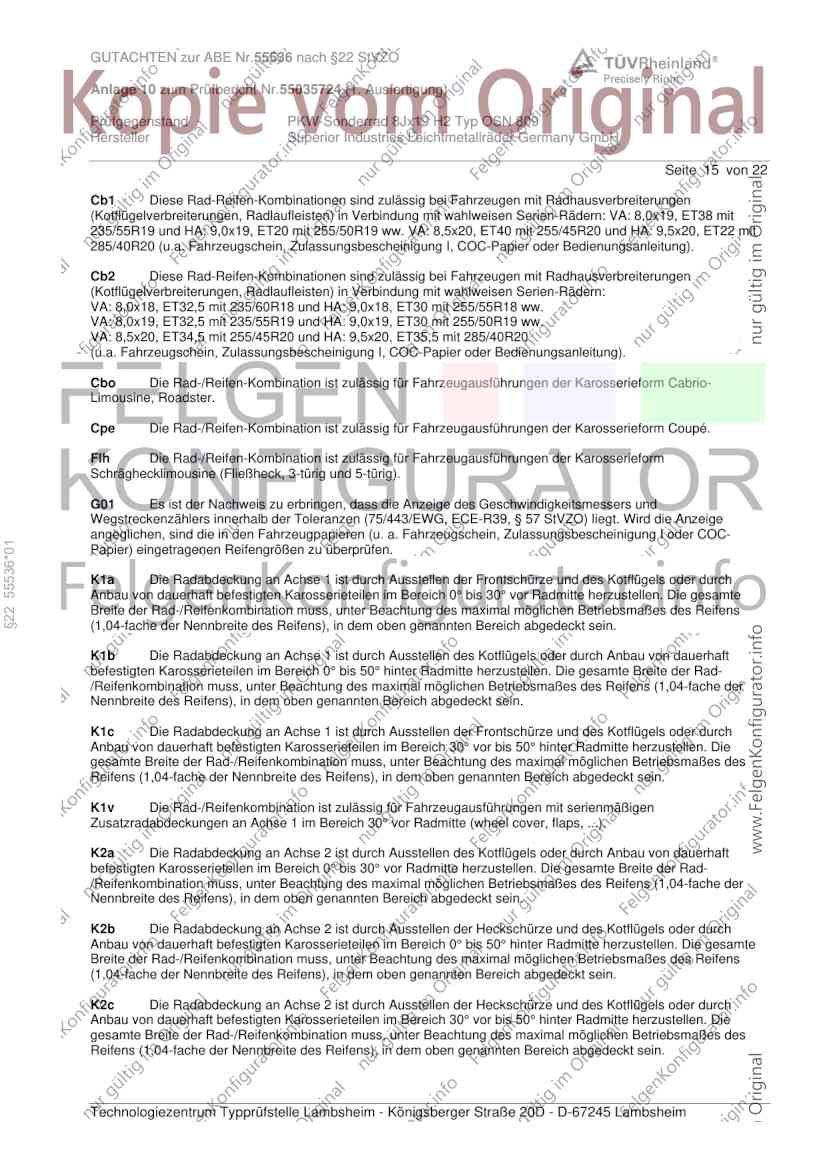

Seite 15 von 22
Cb1 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: VA: 8,0x19, ET38 mit
235/55R19 und HA: 9,0x19, ET20 mit 255/50R19 ww. VA: 8,5x20, ET40 mit 255/45R20 und HA: 9,5x20, ET22 mit
285/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Cb2 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern:
VA: 8,0x18, ET32,5 mit 235/60R18 und HA: 9,0x18, ET30 mit 255/55R18 ww.
VA: 8,0x19, ET32,5 mit 235/55R19 und HA: 9,0x19, ET30 mit 255/50R19 ww.
VA: 8,5x20, ET34,5 mit 255/45R20 und HA: 9,5x20, ET35,5 mit 285/40R20
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
§22 55536*01
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache der
Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des
Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps, ...).
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache der
Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des
Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55536 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035724 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ OSN 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH

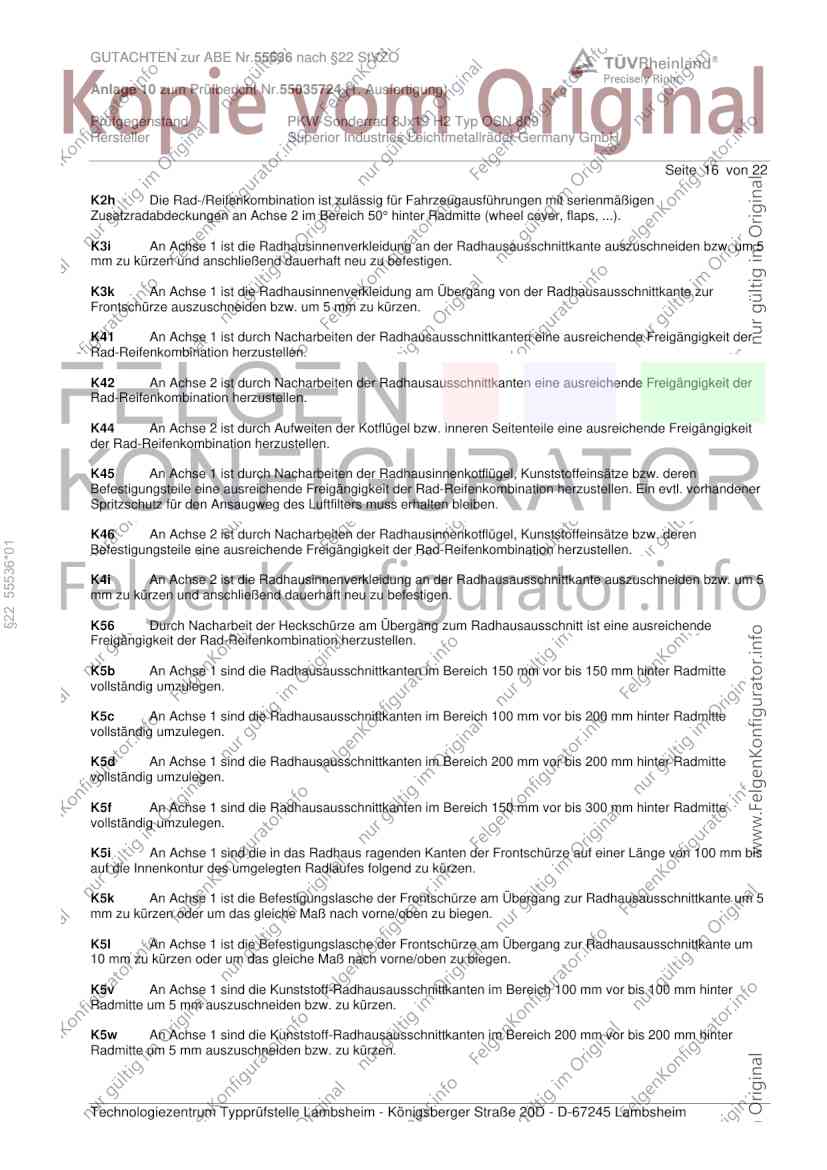

Seite 16 von 22
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps, ...).
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw. um 5
mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3k An Achse 1 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Frontschürze auszuschneiden bzw. um 5 mm zu kürzen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit der
Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit der
Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl. vorhandener
Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
§22 55536*01
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw. um 5
mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter Radmitte
vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von 100 mm bis
auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante um 5
mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante um
10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55536 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035724 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ OSN 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH

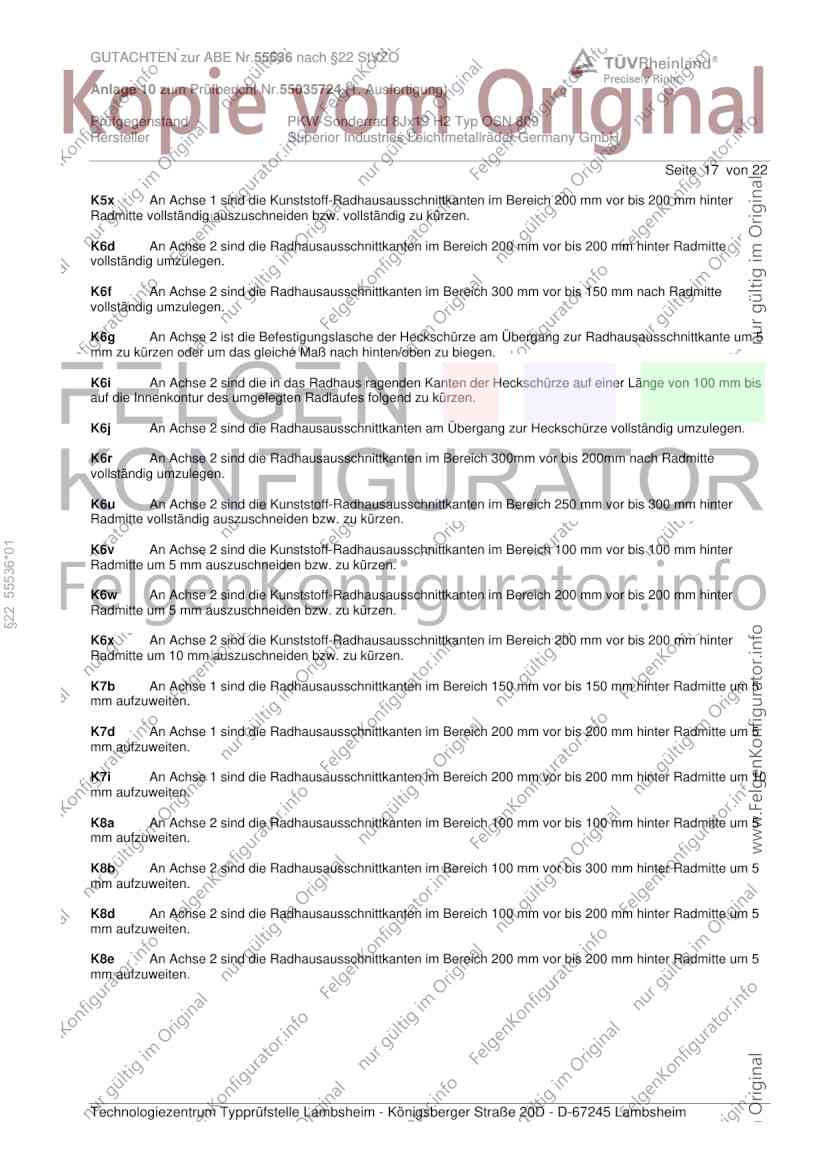

Seite 17 von 22
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante um 5
mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100 mm bis
auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Radmitte
vollständig umzulegen.
K6u An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 250 mm vor bis 300 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
§22 55536*01
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte um 5
mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte um 5
mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte um 10
mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte um 5
mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter Radmitte um 5
mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte um 5
mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte um 5
mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55536 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035724 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ OSN 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH

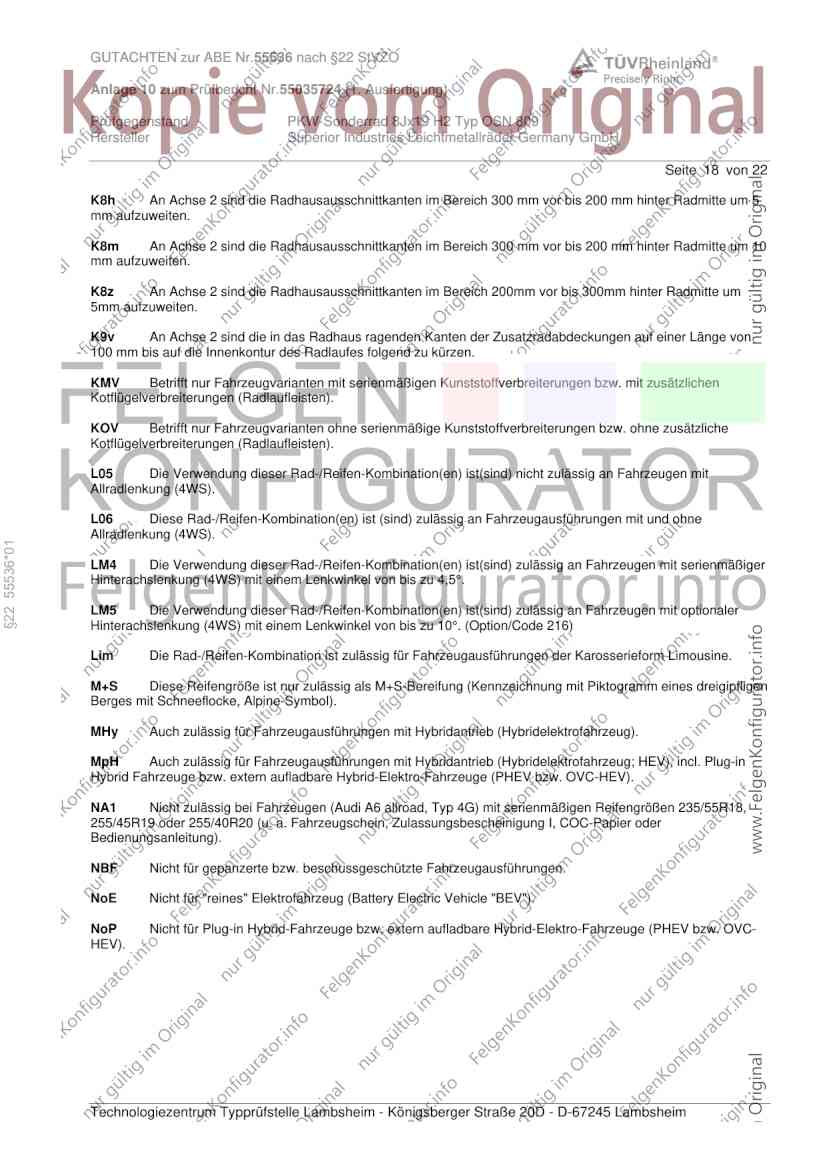

Seite 18 von 22
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte um 5
mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte um 10
mm aufzuweiten.
K8z An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 300mm hinter Radmitte um
5mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer Länge von
100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
§22 55536*01
LM4 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit serienmäßiger
Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 4,5°.
LM5 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit optionaler
Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 10°. (Option/Code 216)
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines dreigipfligen
Berges mit Schneeflocke, Alpine-Symbol).
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-in
Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen 235/55R18,
255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-
HEV).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55536 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035724 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ OSN 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 19 von 22
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren und/oder
breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung)
ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
§22 55536*01
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger Radabdeckung an
der Heckschürze oder AMG Verbreiterungssatz.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55536 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035724 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ OSN 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 20 von 22
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
§22 55536*01
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55536 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035724 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ OSN 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 21 von 22
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19, 265/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 235/60R19 255/55R19
Nr. 12 245/30R19 305/25R19
Nr. 13 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 14 245/40R19 275/35R19, 285/35R19
Nr. 15 245/45R19 275/40R19
§22 55536*01
Nr. 16 245/50R19 275/45R19
Nr. 17 255/30R19 305/25R19, 315/25R19
Nr. 18 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 19 255/40R19 285/35R19, 295/35R19
Nr. 20 255/45R19 285/40R19
Nr. 21 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 22 255/55R19 275/50R19
Nr. 23 265/30R19 305/25R19, 315/25R19
Nr. 24 265/35R19 295/30R19, 305/30R19
Nr. 25 265/40R19 295/35R19
Nr. 26 265/45R19 295/40R19
Nr. 27 265/50R19 295/45R19
Nr. 28 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z21 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 21-Zoll-Serien-Reifengrößen (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z22 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 22-Zoll-Serien-Reifengrößen (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55536 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr.55035724 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ OSN 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 22 von 22
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 11. Dezember 2024 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter Beachtung
der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute gültigen
Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der
StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 22 und gilt für Sonderräder ab Herstellungsdatum Dezember 2024.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am Grauen
Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für die
angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. Dezember 2024
§22 55536*01
Blauth 00439314.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§22 55536*01
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Bad Dürkheim, 13.05.2019
PFLEGEHINWEISE
Damit Sie lange Freude an Ihren ATS Leichtmetallrädern haben, beachten Sie bitte die folgenden Pflegehinweise.
Einflüsse wie Bremsstaub, Schmutz, Feuchtigkeit, Salz und Steine lassen sich nicht vermeiden, aber ihre Auswir-
kung auf die Felgen lässt sich durch sorgfältige Pflege beseitigen oder minimieren.
REINIGUNGSINTERVALLE
Bleiben Verschmutzungen längere Zeit auf der Felge haften, kann dies zu Dauerschäden führen. Deshalb
empfehlen wir Reinigungsintervalle von höchstens zwei Wochen. Dabei sollten die Räder außen und innen gründ-
lich von allen Verschmutzungen befreit werden. In der Winterzeit sollten die Felgen einmal pro Woche gereinigt
werden. Kleine Lackschäden sind unbedingt sofort mit Klarlack auszubessern, um eine unterwandernde Korrosion
zu vermeiden.
REINIGUNGSMITTEL
Warmes Wasser mit Spülmittel oder Auto-Shampoo sind die Mittel der Wahl. Sollten Sie sich für Felgenreiniger
entscheiden, beachten Sie unbedingt die Herstellerangaben und die vorgegebene Einwirkzeit. Verzichten Sie auf
säure-, laugen- oder alkoholhaltige Reinigungsmittel, da diese den Lack und eventuell auch das Bremssystem in
Mitleidenschaft ziehen können.
REINIGUNGSTIPPS
Um ein Eintrocknen des Reinigers zu vermeiden, sollten die Felgen bei der Reinigung kalt sein
Verwenden Sie nur saubere und weiche Schwämme oder Bürsten
Aggressive Reinigungsgegenstände und -mittel wie Stahlwolle oder Scheuersand sind bei einer Reinigung
von Leichtmetallfelgen fehl am Platz
Falls Sie sich für einen Felgenreiniger entscheiden, überschreiten Sie auf keinen Fall dessen
maximale Einwirkzeit
Nach dem Reinigungsvorgang ist der Reiniger gründlich abzuwaschen
Zu einer sorgfältigen Reinigung gehören immer auch die Innenseiten
Bessern Sie Lackschäden sofort aus, um Oxidation zu verhindern
Mit handelsüblicher Felgenversiegelung sorgen Sie im Übrigen für zusätzlichen Schutz, aber auch hier sind
unbedingt die Herstellerangaben zu beachten
Autowaschanlagen mit härteren Bürsten sollten Sie meiden
Die Nichtbeachtung dieser Pflegehinweise führt nicht zum generellen Verlust der Garantieansprüche, kann
aber zu Beschädigungen der Leichtmetallfelgen führen, die nach den vorstehenden Garantiebedingungen
nicht unter die Garantie fallen.
GARANTIEAUSFALL BEI DER SO GENANNTEN „OPTISCHEN RADAUFBEREITUNG“!
Einige Werkstätten bieten eine optische Rad- oder Felgenaufbereitung an und versprechen damit Schäden am Rad
zu reparieren. Dieser Vorgang ist ein schwerer Eingriff in die Beschaffenheit und Festigkeit einer Felge, z. B. durch
spanende Verfahren oder starke Erhitzung, und führt deshalb zum Erlöschen der Garantie! Aus Sicherheitsgründen
raten wir dringend von der optischen Radaufbereitung ab.
Hersteller:
SUPERIOR INDUSTRIES Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
67098 Bad Dürkheim
Germany
Tel.: +49 6322 9899 - 6000
Fax: +49 6322 9899 - 6001
E-Mail: kundenservice@supind.com www.ATSwheels.com
Bad Dürkheim, Germany, May 13, 2019
CAREINSTRUCTIONS
To ensure your ATS alloy wheels bring you lasting enjoyment, please observe the following instructions.
While brake dust, dirt, moisture, salt, stones and other hazards are unavoidable, it is possible to prevent or
at least minimize any damage through appropriate wheel care.
REGULAR CLEANING
If dirt remains on the wheel for an extended period, this can lead to permanent damage. For this reason, we
recommend regular cleaning, at intervals of no more than two weeks. Thoroughly clean both the outside and
the inside of the wheel to remove all dirt. In winter, the wheels should be cleaned once a week. Minor damage
(chipping) to the paint finish should be repaired using clear coat (varnish) to prevent corrosion of the underlying,
surrounding material (filiform corrosion).
CLEANING AGENTS
We recommend warm water with detergent (dish soap) or car shampoo. If you decide to use specialist wheel
cleaner, please strictly observe the manufacturer’s instructions, especially regarding application time. Do not use
cleaners that contain acids, alkalis or alcohols, as these can negatively impact the paint finish and possibly even
the car’s braking system.
ADVICE ON CLEANING
When being cleaned, the wheels should be cold to prevent the cleaner from drying out
Use clean and soft sponges and brushes only
Do not use aggressive cleaning agents or materials, such as steel wool or scouring sand
If you decide to use a specialist wheel cleaner, do not under any circumstances exceed the maximum
recommended exposure/application time
Once cleaning is complete, rinse off the cleaner thoroughly
Thorough cleaning should always include the inner-facing surfaces of the wheel
Repair damage to the paint finish immediately to prevent oxidation
Standard wheel sealant can be employed for added protection, but again be sure to comply with the
manufacturer’s instructions
Please avoid using car washes that feature rigid or hard brushes
Failure to follow these instructions does not generally nullify the product warranty in its entirety, but can
lead to damage to the alloy wheels that, in accordance with the applicable terms and conditions, are not
covered by the warranty.
INVALIDATION OF WARRANTY IN THE EVENT OF REFURBISHMENT
Some repair shops offer alloy wheel refurbishment, restoration or similar services, and promise to repair damage
to the wheel. These services have a serious impact on the wheel’s attributes and strength, for example entailing
machining or heat treatment. As a result, the use of these or similar services invalidates the product warranty.
For safety reasons, we strongly advise against the use of such services.
Manufacturer:
SUPERIOR INDUSTRIES Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
67098 Bad Dürkheim
Germany
Tel.: +49 6322 9899 - 6000
Fax: +49 6322 9899 - 6001
E-Mail: customerservice@supind.com www.ATSwheels.com
