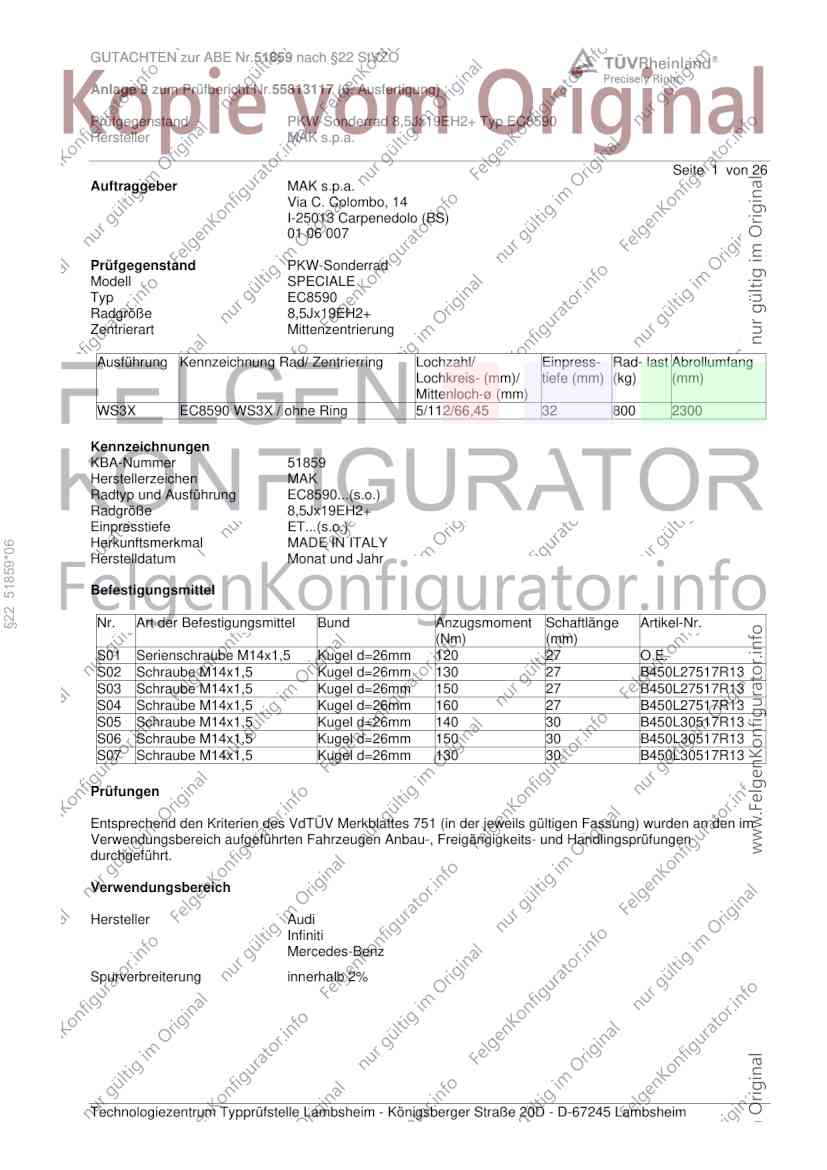

GUTACHTEN zur ABE Nr.51859 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55813117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.
Seite 1 von 26
Auftraggeber MAK s.p.a.
Via C. Colombo, 14
I-25013 Carpenedolo (BS)
01 06 007
Prüfgegenstand PKW-Sonderrad
Modell SPECIALE
Typ EC8590
Radgröße 8,5Jx19EH2+
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
WS3X EC8590 WS3X / ohne Ring 5/112/66,45 32 800 2300
Kennzeichnungen
KBA-Nummer 51859
Herstellerzeichen MAK
Radtyp und Ausführung EC8590...(s.o.)
Radgröße 8,5Jx19EH2+
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal MADE IN ITALY
§22 51859*06
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Serienschraube M14x1,5 Kugel d=26mm 120 27 O.E.
S02 Schraube M14x1,5 Kugel d=26mm 130 27 B450L27517R13
S03 Schraube M14x1,5 Kugel d=26mm 150 27 B450L27517R13
S04 Schraube M14x1,5 Kugel d=26mm 160 27 B450L27517R13
S05 Schraube M14x1,5 Kugel d=26mm 140 30 B450L30517R13
S06 Schraube M14x1,5 Kugel d=26mm 150 30 B450L30517R13
S07 Schraube M14x1,5 Kugel d=26mm 130 30 B450L30517R13
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

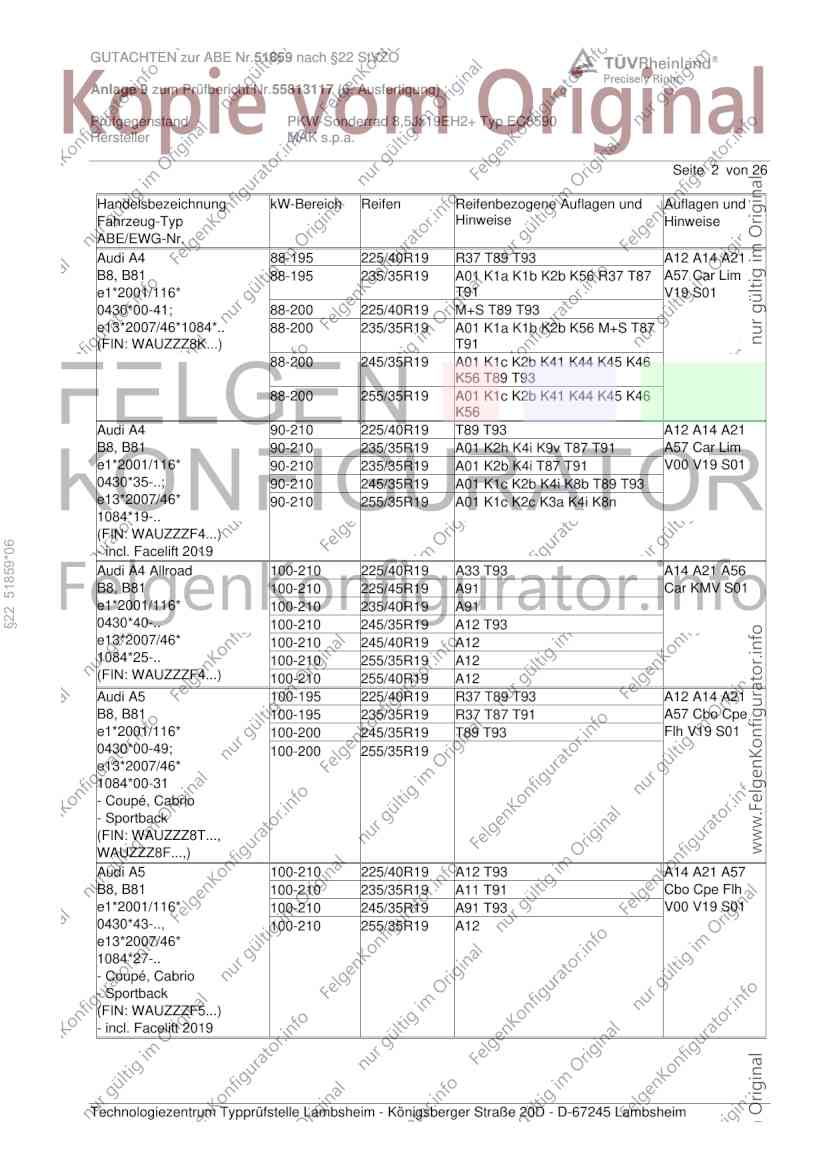

GUTACHTEN zur ABE Nr.51859 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55813117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.
Seite 2 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 R37 T89 T93 A12 A14 A21
B8, B81 88-195 235/35R19 A01 K1a K1b K2b K56 R37 T87 A57 Car Lim
e1*2001/116* T91 V19 S01
0430*00-41; 88-200 225/40R19 M+S T89 T93
e13*2007/46*1084*.. 88-200 235/35R19 A01 K1a K1b K2b K56 M+S T87
(FIN: WAUZZZ8K...) T91
88-200 245/35R19 A01 K1c K2b K41 K44 K45 K46
K56 T89 T93
88-200 255/35R19 A01 K1c K2b K41 K44 K45 K46
K56
Audi A4 90-210 225/40R19 T89 T93 A12 A14 A21
B8, B81 90-210 235/35R19 A01 K2h K4i K9v T87 T91 A57 Car Lim
e1*2001/116* 90-210 235/35R19 A01 K2b K4i T87 T91 V00 V19 S01
0430*35-..; 90-210 245/35R19 A01 K1c K2b K4i K8b T89 T93
e13*2007/46* 90-210 255/35R19 A01 K1c K2c K3a K4i K8n
1084*19-..
(FIN: WAUZZZF4...)
§22 51859*06
- incl. Facelift 2019
Audi A4 Allroad 100-210 225/40R19 A33 T93 A14 A21 A56
B8, B81 100-210 225/45R19 A91 Car KMV S01
e1*2001/116* 100-210 235/40R19 A91
0430*40-.. 100-210 245/35R19 A12 T93
e13*2007/46* 100-210 245/40R19 A12
1084*25-.. 100-210 255/35R19 A12
(FIN: WAUZZZF4...) 100-210 255/40R19 A12
Audi A5 100-195 225/40R19 R37 T89 T93 A12 A14 A21
B8, B81 100-195 235/35R19 R37 T87 T91 A57 Cbo Cpe
e1*2001/116* 100-200 245/35R19 T89 T93 Flh V19 S01
0430*00-49; 100-200 255/35R19
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A5 100-210 225/40R19 A12 T93 A14 A21 A57
B8, B81 100-210 235/35R19 A11 T91 Cbo Cpe Flh
e1*2001/116* 100-210 245/35R19 A91 T93 V00 V19 S01
0430*43-.., 100-210 255/35R19 A12
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
- incl. Facelift 2019
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

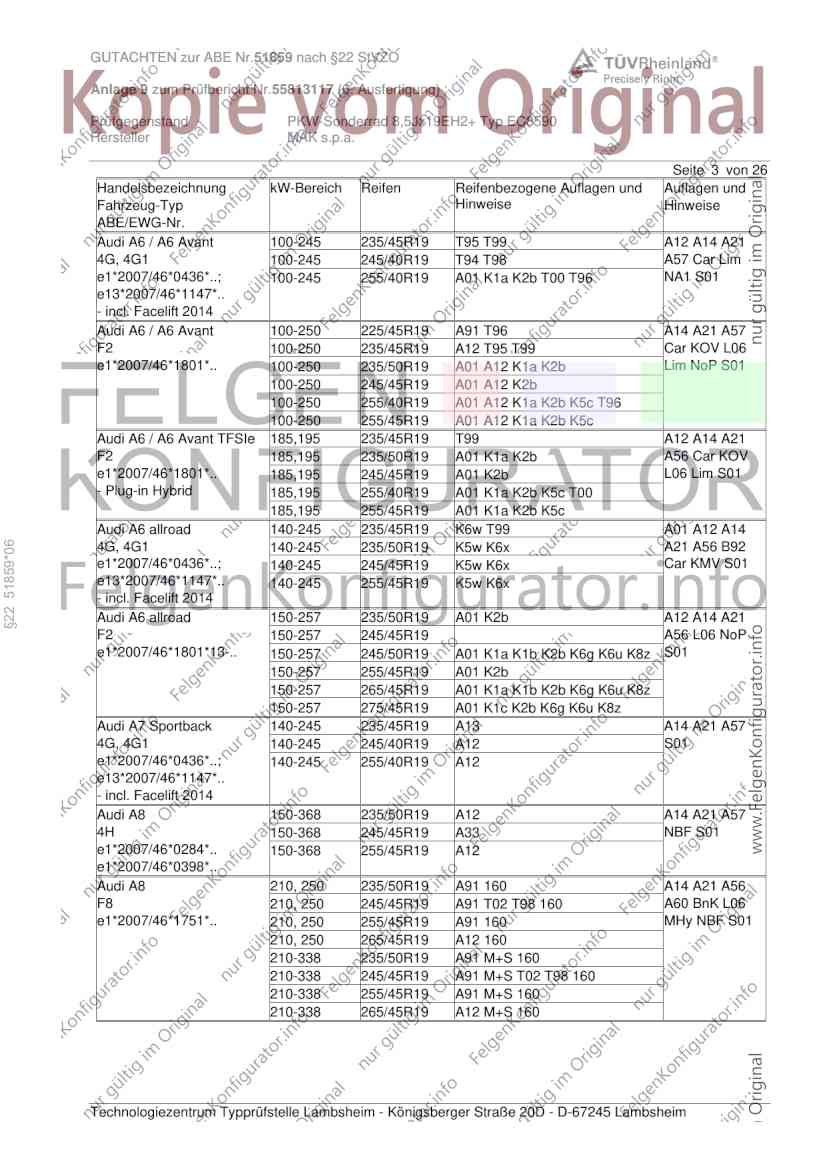

GUTACHTEN zur ABE Nr.51859 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55813117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.
Seite 3 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 / A6 Avant 100-245 235/45R19 T95 T99 A12 A14 A21
4G, 4G1 100-245 245/40R19 T94 T98 A57 Car Lim
e1*2007/46*0436*..; 100-245 255/40R19 A01 K1a K2b T00 T96 NA1 S01
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A6 / A6 Avant 100-250 225/45R19 A91 T96 A14 A21 A57
F2 100-250 235/45R19 A12 T95 T99 Car KOV L06
e1*2007/46*1801*.. 100-250 235/50R19 A01 A12 K1a K2b Lim NoP S01
100-250 245/45R19 A01 A12 K2b
100-250 255/40R19 A01 A12 K1a K2b K5c T96
100-250 255/45R19 A01 A12 K1a K2b K5c
Audi A6 / A6 Avant TFSIe 185,195 235/45R19 T99 A12 A14 A21
F2 185,195 235/50R19 A01 K1a K2b A56 Car KOV
e1*2007/46*1801*.. 185,195 245/45R19 A01 K2b L06 Lim S01
- Plug-in Hybrid 185,195 255/40R19 A01 K1a K2b K5c T00
185,195 255/45R19 A01 K1a K2b K5c
Audi A6 allroad 140-245 235/45R19 K6w T99 A01 A12 A14
4G, 4G1 140-245 235/50R19 K5w K6x A21 A56 B92
§22 51859*06
e1*2007/46*0436*..; 140-245 245/45R19 K5w K6x Car KMV S01
e13*2007/46*1147*.. 140-245 255/45R19 K5w K6x
- incl. Facelift 2014
Audi A6 allroad 150-257 235/50R19 A01 K2b A12 A14 A21
F2 150-257 245/45R19 A56 L06 NoP
e1*2007/46*1801*13-.. 150-257 245/50R19 A01 K1a K1b K2b K6g K6u K8z S01
150-257 255/45R19 A01 K2b
150-257 265/45R19 A01 K1a K1b K2b K6g K6u K8z
150-257 275/45R19 A01 K1c K2b K6g K6u K8z
Audi A7 Sportback 140-245 235/45R19 A13 A14 A21 A57
4G, 4G1 140-245 245/40R19 A12 S01
e1*2007/46*0436*..; 140-245 255/40R19 A12
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A8 150-368 235/50R19 A12 A14 A21 A57
4H 150-368 245/45R19 A33 NBF S01
e1*2007/46*0284*.. 150-368 255/45R19 A12
e1*2007/46*0398*..
Audi A8 210, 250 235/50R19 A91 160 A14 A21 A56
F8 210, 250 245/45R19 A91 T02 T98 160 A60 BnK L06
e1*2007/46*1751*.. 210, 250 255/45R19 A91 160 MHy NBF S01
210, 250 265/45R19 A12 160
210-338 235/50R19 A91 M+S 160
210-338 245/45R19 A91 M+S T02 T98 160
210-338 255/45R19 A91 M+S 160
210-338 265/45R19 A12 M+S 160
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51859 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55813117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.

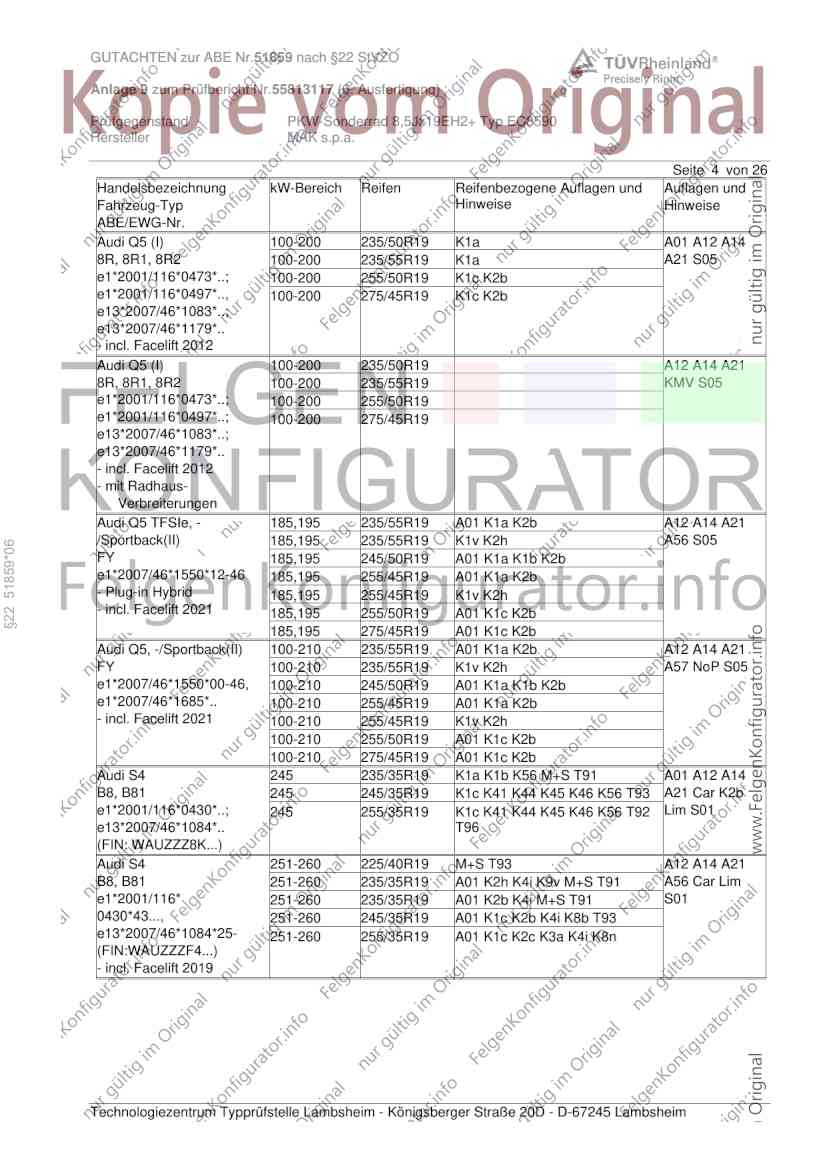

Seite 4 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 (I) 100-200 235/50R19 K1a A01 A12 A14
8R, 8R1, 8R2 100-200 235/55R19 K1a A21 S05
e1*2001/116*0473*..; 100-200 255/50R19 K1c K2b
e1*2001/116*0497*.., 100-200 275/45R19 K1c K2b
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 (I) 100-200 235/50R19 A12 A14 A21
8R, 8R1, 8R2 100-200 235/55R19 KMV S05
e1*2001/116*0473*..; 100-200 255/50R19
e1*2001/116*0497*..; 100-200 275/45R19
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 TFSIe, - 185,195 235/55R19 A01 K1a K2b A12 A14 A21
/Sportback(II) 185,195 235/55R19 K1v K2h A56 S05
§22 51859*06
FY 185,195 245/50R19 A01 K1a K1b K2b
e1*2007/46*1550*12-46 185,195 255/45R19 A01 K1a K2b
- Plug-in Hybrid 185,195 255/45R19 K1v K2h
- incl. Facelift 2021 185,195 255/50R19 A01 K1c K2b
185,195 275/45R19 A01 K1c K2b
Audi Q5, -/Sportback(II) 100-210 235/55R19 A01 K1a K2b A12 A14 A21
FY 100-210 235/55R19 K1v K2h A57 NoP S05
e1*2007/46*1550*00-46, 100-210 245/50R19 A01 K1a K1b K2b
e1*2007/46*1685*.. 100-210 255/45R19 A01 K1a K2b
- incl. Facelift 2021 100-210 255/45R19 K1v K2h
100-210 255/50R19 A01 K1c K2b
100-210 275/45R19 A01 K1c K2b
Audi S4 245 235/35R19 K1a K1b K56 M+S T91 A01 A12 A14
B8, B81 245 245/35R19 K1c K41 K44 K45 K46 K56 T93 A21 Car K2b
e1*2001/116*0430*..; 245 255/35R19 K1c K41 K44 K45 K46 K56 T92 Lim S01
e13*2007/46*1084*.. T96
(FIN: WAUZZZ8K...)
Audi S4 251-260 225/40R19 M+S T93 A12 A14 A21
B8, B81 251-260 235/35R19 A01 K2h K4i K9v M+S T91 A56 Car Lim
e1*2001/116* 251-260 235/35R19 A01 K2b K4i M+S T91 S01
0430*43..., 251-260 245/35R19 A01 K1c K2b K4i K8b T93
e13*2007/46*1084*25- 251-260 255/35R19 A01 K1c K2c K3a K4i K8n
(FIN:WAUZZZF4...)
- incl. Facelift 2019
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

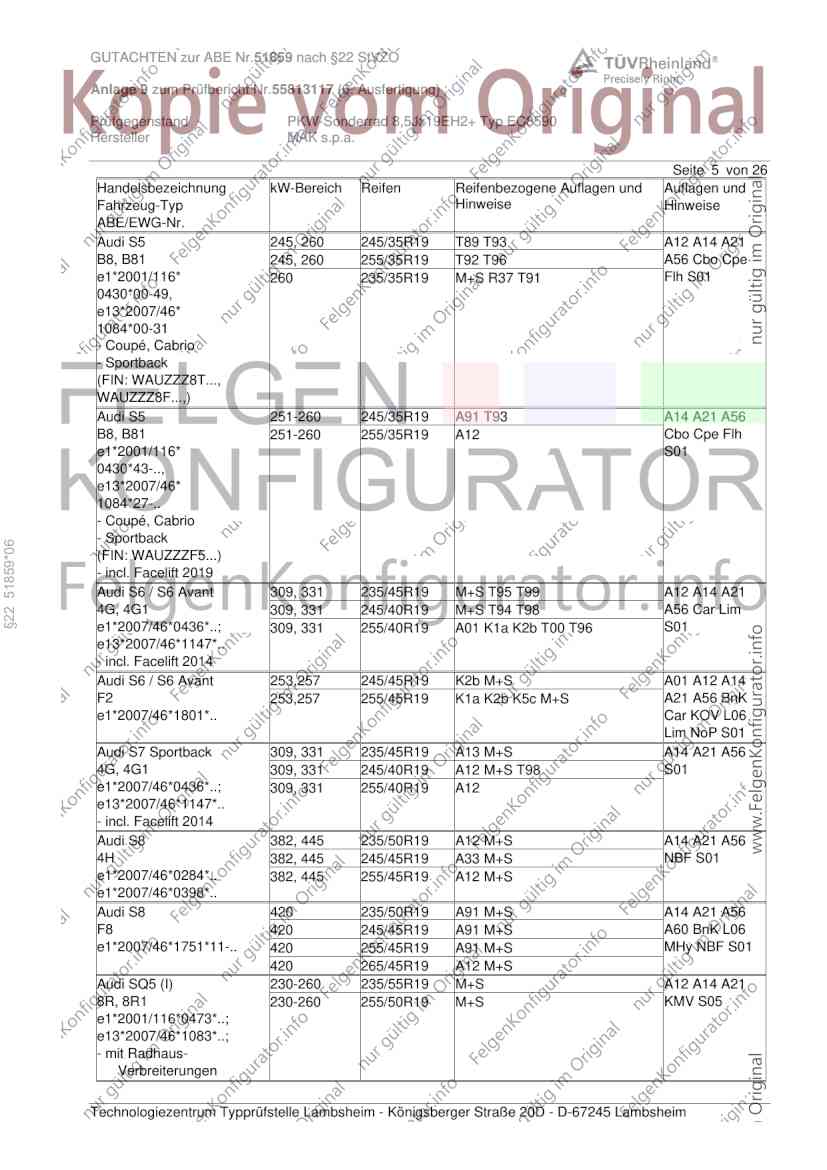

GUTACHTEN zur ABE Nr.51859 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55813117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.
Seite 5 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S5 245, 260 245/35R19 T89 T93 A12 A14 A21
B8, B81 245, 260 255/35R19 T92 T96 A56 Cbo Cpe
e1*2001/116* 260 235/35R19 M+S R37 T91 Flh S01
0430*00-49,
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi S5 251-260 245/35R19 A91 T93 A14 A21 A56
B8, B81 251-260 255/35R19 A12 Cbo Cpe Flh
e1*2001/116* S01
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
§22 51859*06
(FIN: WAUZZZF5...)
- incl. Facelift 2019
Audi S6 / S6 Avant 309, 331 235/45R19 M+S T95 T99 A12 A14 A21
4G, 4G1 309, 331 245/40R19 M+S T94 T98 A56 Car Lim
e1*2007/46*0436*..; 309, 331 255/40R19 A01 K1a K2b T00 T96 S01
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S6 / S6 Avant 253,257 245/45R19 K2b M+S A01 A12 A14
F2 253,257 255/45R19 K1a K2b K5c M+S A21 A56 BnK
e1*2007/46*1801*.. Car KOV L06
Lim NoP S01
Audi S7 Sportback 309, 331 235/45R19 A13 M+S A14 A21 A56
4G, 4G1 309, 331 245/40R19 A12 M+S T98 S01
e1*2007/46*0436*..; 309, 331 255/40R19 A12
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S8 382, 445 235/50R19 A12 M+S A14 A21 A56
4H 382, 445 245/45R19 A33 M+S NBF S01
e1*2007/46*0284*.. 382, 445 255/45R19 A12 M+S
e1*2007/46*0398*..
Audi S8 420 235/50R19 A91 M+S A14 A21 A56
F8 420 245/45R19 A91 M+S A60 BnK L06
e1*2007/46*1751*11-.. 420 255/45R19 A91 M+S MHy NBF S01
420 265/45R19 A12 M+S
Audi SQ5 (I) 230-260 235/55R19 M+S A12 A14 A21
8R, 8R1 230-260 255/50R19 M+S KMV S05
e1*2001/116*0473*..;
e13*2007/46*1083*..;
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

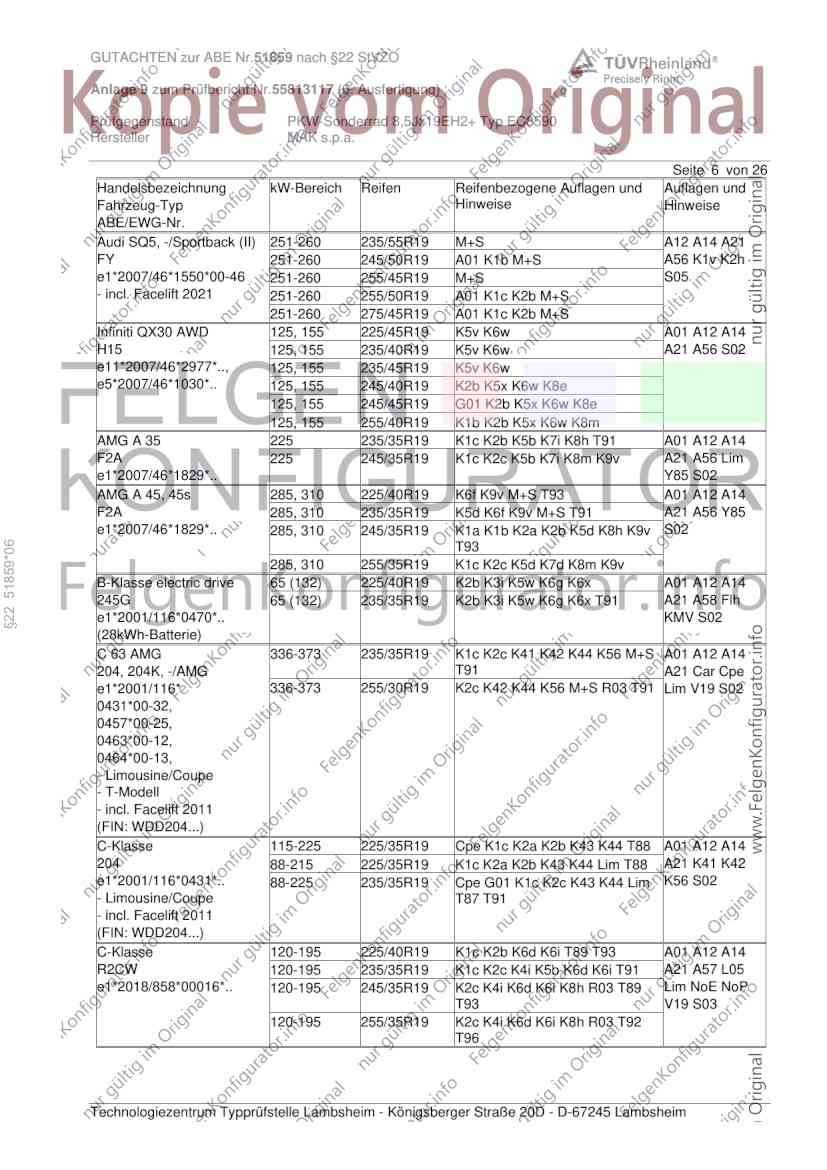

GUTACHTEN zur ABE Nr.51859 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55813117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.
Seite 6 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi SQ5, -/Sportback (II) 251-260 235/55R19 M+S A12 A14 A21
FY 251-260 245/50R19 A01 K1b M+S A56 K1v K2h
e1*2007/46*1550*00-46 251-260 255/45R19 M+S S05
- incl. Facelift 2021 251-260 255/50R19 A01 K1c K2b M+S
251-260 275/45R19 A01 K1c K2b M+S
Infiniti QX30 AWD 125, 155 225/45R19 K5v K6w A01 A12 A14
H15 125, 155 235/40R19 K5v K6w A21 A56 S02
e11*2007/46*2977*.., 125, 155 235/45R19 K5v K6w
e5*2007/46*1030*.. 125, 155 245/40R19 K2b K5x K6w K8e
125, 155 245/45R19 G01 K2b K5x K6w K8e
125, 155 255/40R19 K1b K2b K5x K6w K8m
AMG A 35 225 235/35R19 K1c K2b K5b K7i K8h T91 A01 A12 A14
F2A 225 245/35R19 K1c K2c K5b K7i K8m K9v A21 A56 Lim
e1*2007/46*1829*.. Y85 S02
AMG A 45, 45s 285, 310 225/40R19 K6f K9v M+S T93 A01 A12 A14
F2A 285, 310 235/35R19 K5d K6f K9v M+S T91 A21 A56 Y85
e1*2007/46*1829*.. 285, 310 245/35R19 K1a K1b K2a K2b K5d K8h K9v S02
T93
§22 51859*06
285, 310 255/35R19 K1c K2c K5d K7d K8m K9v
B-Klasse electric drive 65 (132) 225/40R19 K2b K3i K5w K6g K6x A01 A12 A14
245G 65 (132) 235/35R19 K2b K3i K5w K6g K6x T91 A21 A58 Flh
e1*2001/116*0470*.. KMV S02
(28kWh-Batterie)
C 63 AMG 336-373 235/35R19 K1c K2c K41 K42 K44 K56 M+S A01 A12 A14
204, 204K, -/AMG T91 A21 Car Cpe
e1*2001/116* 336-373 255/30R19 K2c K42 K44 K56 M+S R03 T91 Lim V19 S02
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 115-225 225/35R19 Cpe K1c K2a K2b K43 K44 T88 A01 A12 A14
204 88-215 225/35R19 K1c K2a K2b K43 K44 Lim T88 A21 K41 K42
e1*2001/116*0431*.. 88-225 235/35R19 Cpe G01 K1c K2c K43 K44 Lim K56 S02
- Limousine/Coupe T87 T91
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 120-195 225/40R19 K1c K2b K6d K6i T89 T93 A01 A12 A14
R2CW 120-195 235/35R19 K1c K2c K4i K5b K6d K6i T91 A21 A57 L05
e1*2018/858*00016*.. 120-195 245/35R19 K2c K4i K6d K6i K8h R03 T89 Lim NoE NoP
T93 V19 S03
120-195 255/35R19 K2c K4i K6d K6i K8h R03 T92
T96
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51859 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55813117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.

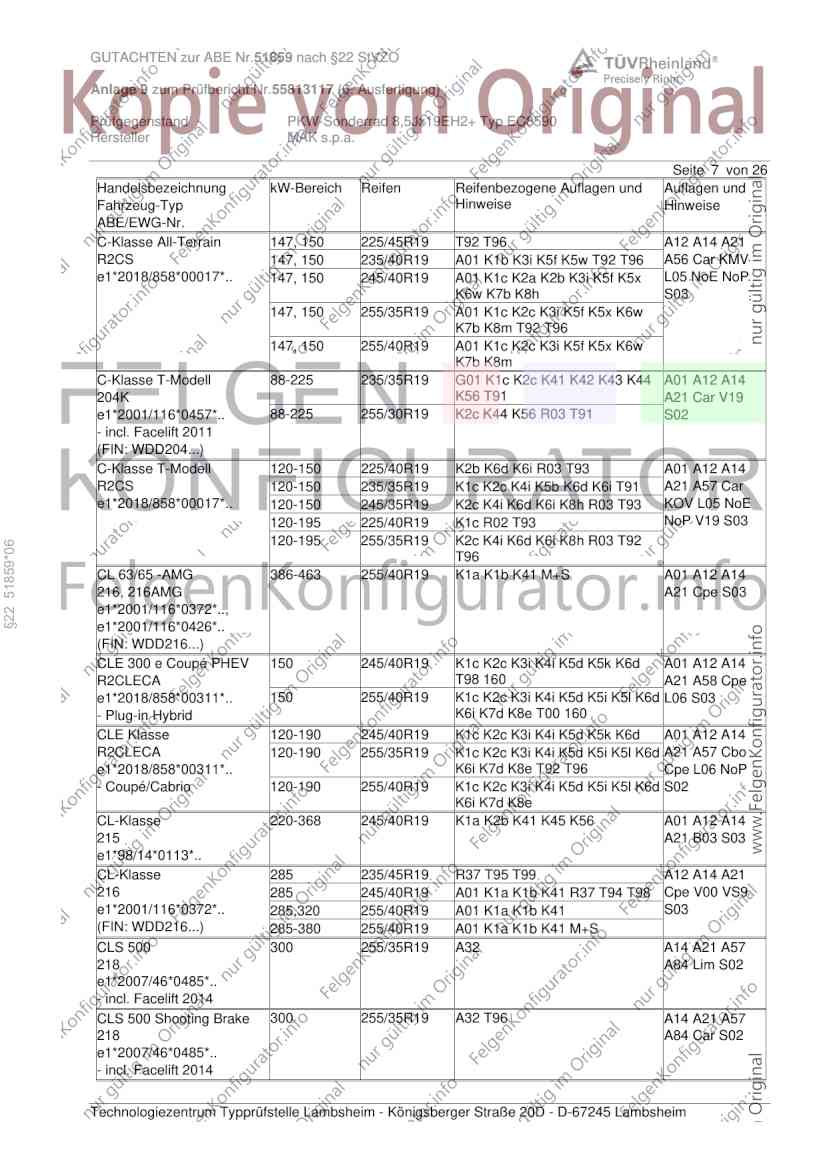

Seite 7 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse All-Terrain 147, 150 225/45R19 T92 T96 A12 A14 A21
R2CS 147, 150 235/40R19 A01 K1b K3i K5f K5w T92 T96 A56 Car KMV
e1*2018/858*00017*.. 147, 150 245/40R19 A01 K1c K2a K2b K3i K5f K5x L05 NoE NoP
K6w K7b K8h S03
147, 150 255/35R19 A01 K1c K2c K3i K5f K5x K6w
K7b K8m T92 T96
147, 150 255/40R19 A01 K1c K2c K3i K5f K5x K6w
K7b K8m
C-Klasse T-Modell 88-225 235/35R19 G01 K1c K2c K41 K42 K43 K44 A01 A12 A14
204K K56 T91 A21 Car V19
e1*2001/116*0457*.. 88-225 255/30R19 K2c K44 K56 R03 T91 S02
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse T-Modell 120-150 225/40R19 K2b K6d K6i R03 T93 A01 A12 A14
R2CS 120-150 235/35R19 K1c K2c K4i K5b K6d K6i T91 A21 A57 Car
e1*2018/858*00017*.. 120-150 245/35R19 K2c K4i K6d K6i K8h R03 T93 KOV L05 NoE
120-195 225/40R19 K1c R02 T93 NoP V19 S03
120-195 255/35R19 K2c K4i K6d K6i K8h R03 T92
§22 51859*06
T96
CL 63/65 -AMG 386-463 255/40R19 K1a K1b K41 M+S A01 A12 A14
216, 216AMG A21 Cpe S03
e1*2001/116*0372*..,
e1*2001/116*0426*..
(FIN: WDD216...)
CLE 300 e Coupé PHEV 150 245/40R19 K1c K2c K3i K4i K5d K5k K6d A01 A12 A14
R2CLECA T98 160 A21 A58 Cpe
e1*2018/858*00311*.. 150 255/40R19 K1c K2c K3i K4i K5d K5i K5l K6d L06 S03
- Plug-in Hybrid K6i K7d K8e T00 160
CLE Klasse 120-190 245/40R19 K1c K2c K3i K4i K5d K5k K6d A01 A12 A14
R2CLECA 120-190 255/35R19 K1c K2c K3i K4i K5d K5i K5l K6d A21 A57 Cbo
e1*2018/858*00311*.. K6i K7d K8e T92 T96 Cpe L06 NoP
- Coupé/Cabrio 120-190 255/40R19 K1c K2c K3i K4i K5d K5i K5l K6d S02
K6i K7d K8e
CL-Klasse 220-368 245/40R19 K1a K2b K41 K45 K56 A01 A12 A14
215 A21 B03 S03
e1*98/14*0113*..
CL-Klasse 285 235/45R19 R37 T95 T99 A12 A14 A21
216 285 245/40R19 A01 K1a K1b K41 R37 T94 T98 Cpe V00 VS9
e1*2001/116*0372*.. 285,320 255/40R19 A01 K1a K1b K41 S03
(FIN: WDD216...) 285-380 255/40R19 A01 K1a K1b K41 M+S
CLS 500 300 255/35R19 A32 A14 A21 A57
218 A84 Lim S02
e1*2007/46*0485*..
- incl. Facelift 2014
CLS 500 Shooting Brake 300 255/35R19 A32 T96 A14 A21 A57
218 A84 Car S02
e1*2007/46*0485*..
- incl. Facelift 2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51859 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55813117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.

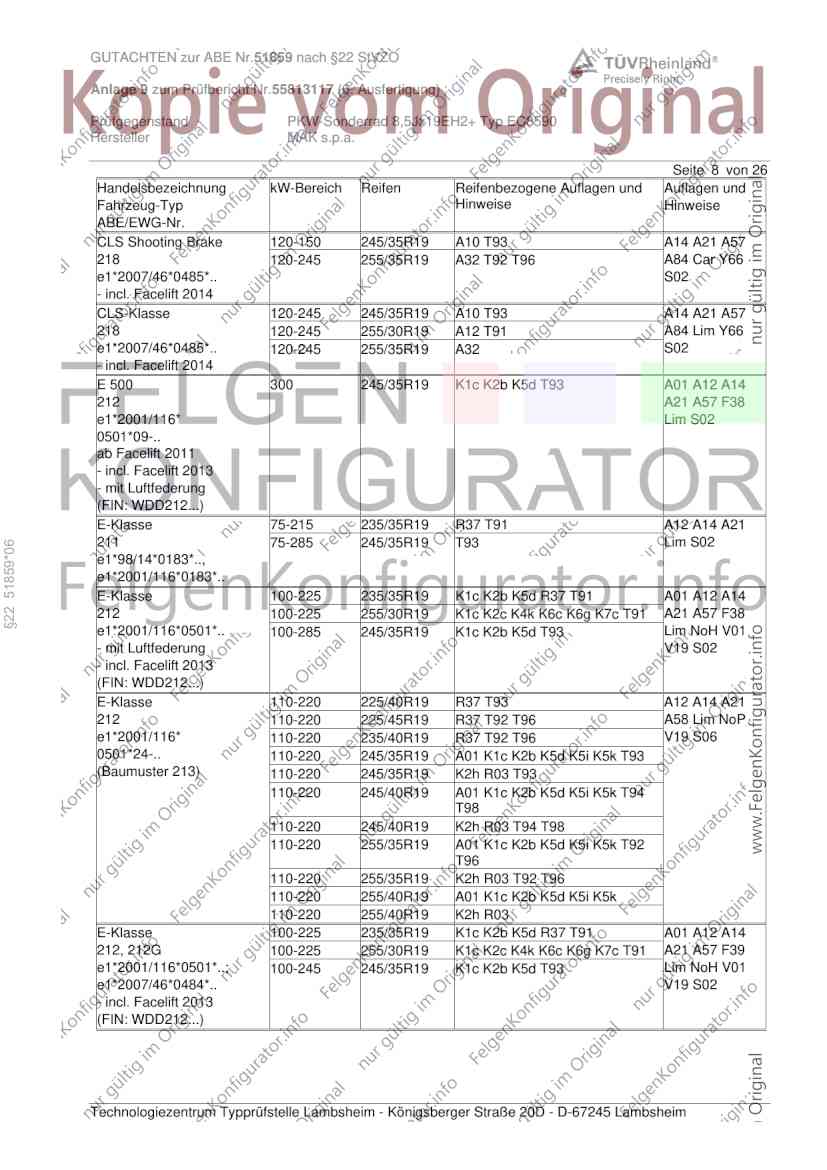

Seite 8 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLS Shooting Brake 120-150 245/35R19 A10 T93 A14 A21 A57
218 120-245 255/35R19 A32 T92 T96 A84 Car Y66
e1*2007/46*0485*.. S02
- incl. Facelift 2014
CLS-Klasse 120-245 245/35R19 A10 T93 A14 A21 A57
218 120-245 255/30R19 A12 T91 A84 Lim Y66
e1*2007/46*0485*.. 120-245 255/35R19 A32 S02
- incl. Facelift 2014
E 500 300 245/35R19 K1c K2b K5d T93 A01 A12 A14
212 A21 A57 F38
e1*2001/116* Lim S02
0501*09-..
ab Facelift 2011
- incl. Facelift 2013
- mit Luftfederung
(FIN: WDD212...)
E-Klasse 75-215 235/35R19 R37 T91 A12 A14 A21
211 75-285 245/35R19 T93 Lim S02
§22 51859*06
e1*98/14*0183*..,
e1*2001/116*0183*..
E-Klasse 100-225 235/35R19 K1c K2b K5d R37 T91 A01 A12 A14
212 100-225 255/30R19 K1c K2c K4k K6c K6g K7c T91 A21 A57 F38
e1*2001/116*0501*.. 100-285 245/35R19 K1c K2b K5d T93 Lim NoH V01
- mit Luftfederung V19 S02
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-220 225/40R19 R37 T93 A12 A14 A21
212 110-220 225/45R19 R37 T92 T96 A58 Lim NoP
e1*2001/116* 110-220 235/40R19 R37 T92 T96 V19 S06
0501*24-.. 110-220 245/35R19 A01 K1c K2b K5d K5i K5k T93
(Baumuster 213) 110-220 245/35R19 K2h R03 T93
110-220 245/40R19 A01 K1c K2b K5d K5i K5k T94
T98
110-220 245/40R19 K2h R03 T94 T98
110-220 255/35R19 A01 K1c K2b K5d K5i K5k T92
T96
110-220 255/35R19 K2h R03 T92 T96
110-220 255/40R19 A01 K1c K2b K5d K5i K5k
110-220 255/40R19 K2h R03
E-Klasse 100-225 235/35R19 K1c K2b K5d R37 T91 A01 A12 A14
212, 212G 100-225 255/30R19 K1c K2c K4k K6c K6g K7c T91 A21 A57 F39
e1*2001/116*0501*..; 100-245 245/35R19 K1c K2b K5d T93 Lim NoH V01
e1*2007/46*0484*.. V19 S02
- incl. Facelift 2013
(FIN: WDD212...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51859 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55813117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.

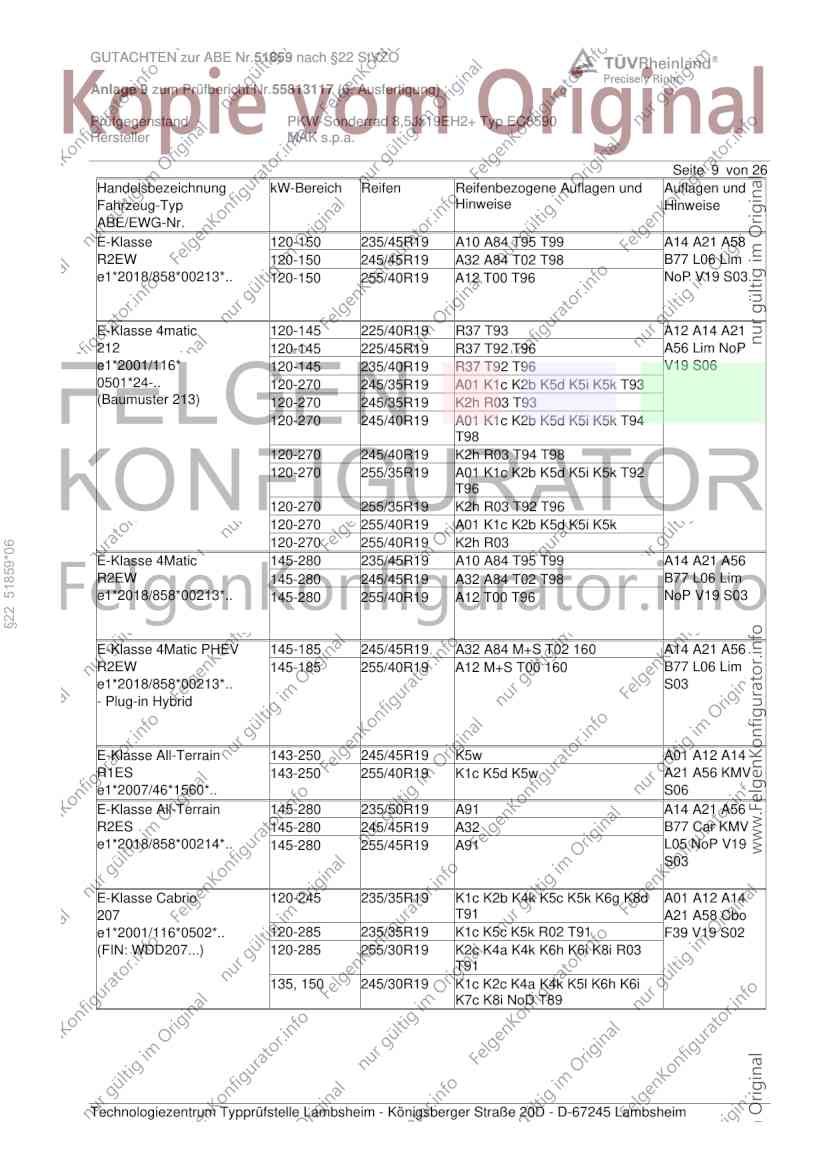

Seite 9 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 120-150 235/45R19 A10 A84 T95 T99 A14 A21 A58
R2EW 120-150 245/45R19 A32 A84 T02 T98 B77 L06 Lim
e1*2018/858*00213*.. 120-150 255/40R19 A12 T00 T96 NoP V19 S03
E-Klasse 4matic 120-145 225/40R19 R37 T93 A12 A14 A21
212 120-145 225/45R19 R37 T92 T96 A56 Lim NoP
e1*2001/116* 120-145 235/40R19 R37 T92 T96 V19 S06
0501*24-.. 120-270 245/35R19 A01 K1c K2b K5d K5i K5k T93
(Baumuster 213) 120-270 245/35R19 K2h R03 T93
120-270 245/40R19 A01 K1c K2b K5d K5i K5k T94
T98
120-270 245/40R19 K2h R03 T94 T98
120-270 255/35R19 A01 K1c K2b K5d K5i K5k T92
T96
120-270 255/35R19 K2h R03 T92 T96
120-270 255/40R19 A01 K1c K2b K5d K5i K5k
120-270 255/40R19 K2h R03
§22 51859*06
E-Klasse 4Matic 145-280 235/45R19 A10 A84 T95 T99 A14 A21 A56
R2EW 145-280 245/45R19 A32 A84 T02 T98 B77 L06 Lim
e1*2018/858*00213*.. 145-280 255/40R19 A12 T00 T96 NoP V19 S03
E-Klasse 4Matic PHEV 145-185 245/45R19 A32 A84 M+S T02 160 A14 A21 A56
R2EW 145-185 255/40R19 A12 M+S T00 160 B77 L06 Lim
e1*2018/858*00213*.. S03
- Plug-in Hybrid
E-Klasse All-Terrain 143-250 245/45R19 K5w A01 A12 A14
R1ES 143-250 255/40R19 K1c K5d K5w A21 A56 KMV
e1*2007/46*1560*.. S06
E-Klasse All-Terrain 145-280 235/50R19 A91 A14 A21 A56
R2ES 145-280 245/45R19 A32 B77 Car KMV
e1*2018/858*00214*.. 145-280 255/45R19 A91 L05 NoP V19
S03
E-Klasse Cabrio 120-245 235/35R19 K1c K2b K4k K5c K5k K6g K8d A01 A12 A14
207 T91 A21 A58 Cbo
e1*2001/116*0502*.. 120-285 235/35R19 K1c K5c K5k R02 T91 F39 V19 S02
(FIN: WDD207...) 120-285 255/30R19 K2c K4a K4k K6h K6i K8i R03
T91
135, 150 245/30R19 K1c K2c K4a K4k K5l K6h K6i
K7c K8i NoD T89
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51859 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55813117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.

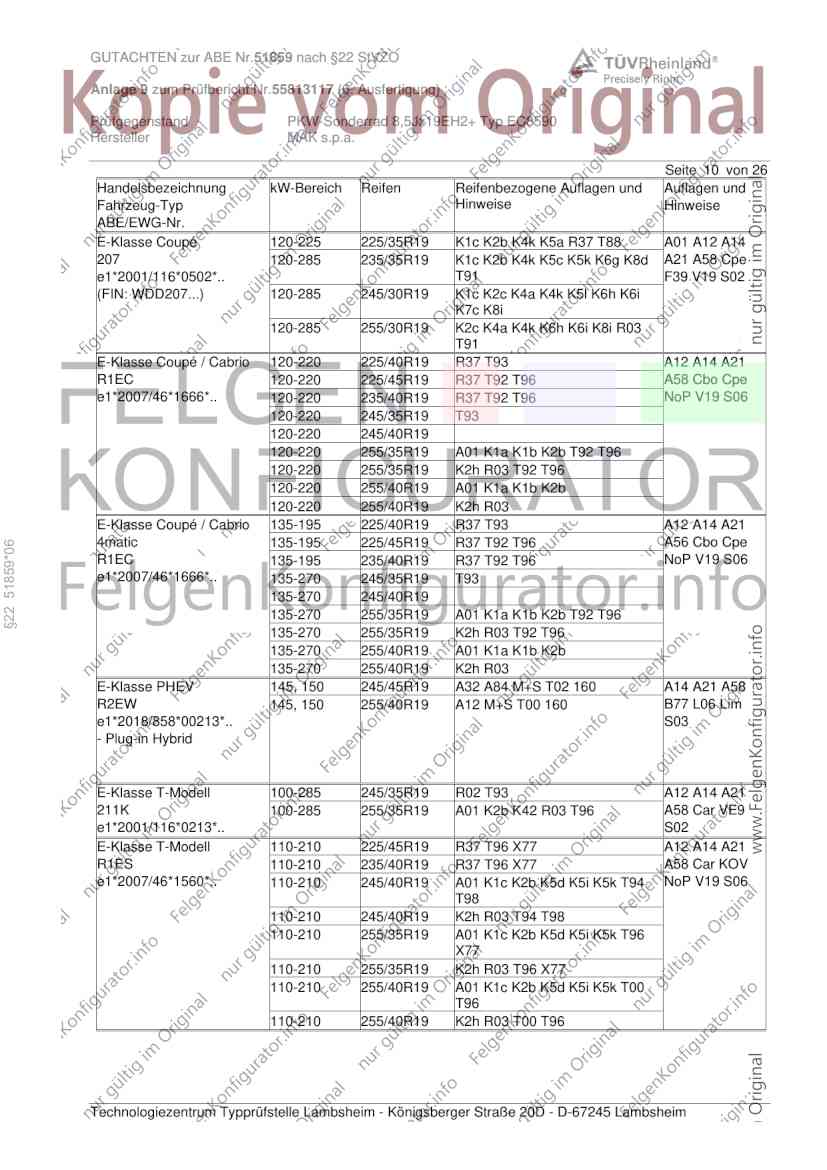

Seite 10 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse Coupé 120-225 225/35R19 K1c K2b K4k K5a R37 T88 A01 A12 A14
207 120-285 235/35R19 K1c K2b K4k K5c K5k K6g K8d A21 A58 Cpe
e1*2001/116*0502*.. T91 F39 V19 S02
(FIN: WDD207...) 120-285 245/30R19 K1c K2c K4a K4k K5l K6h K6i
K7c K8i
120-285 255/30R19 K2c K4a K4k K6h K6i K8i R03
T91
E-Klasse Coupé / Cabrio 120-220 225/40R19 R37 T93 A12 A14 A21
R1EC 120-220 225/45R19 R37 T92 T96 A58 Cbo Cpe
e1*2007/46*1666*.. 120-220 235/40R19 R37 T92 T96 NoP V19 S06
120-220 245/35R19 T93
120-220 245/40R19
120-220 255/35R19 A01 K1a K1b K2b T92 T96
120-220 255/35R19 K2h R03 T92 T96
120-220 255/40R19 A01 K1a K1b K2b
120-220 255/40R19 K2h R03
E-Klasse Coupé / Cabrio 135-195 225/40R19 R37 T93 A12 A14 A21
4matic 135-195 225/45R19 R37 T92 T96 A56 Cbo Cpe
§22 51859*06
R1EC 135-195 235/40R19 R37 T92 T96 NoP V19 S06
e1*2007/46*1666*.. 135-270 245/35R19 T93
135-270 245/40R19
135-270 255/35R19 A01 K1a K1b K2b T92 T96
135-270 255/35R19 K2h R03 T92 T96
135-270 255/40R19 A01 K1a K1b K2b
135-270 255/40R19 K2h R03
E-Klasse PHEV 145, 150 245/45R19 A32 A84 M+S T02 160 A14 A21 A58
R2EW 145, 150 255/40R19 A12 M+S T00 160 B77 L06 Lim
e1*2018/858*00213*.. S03
- Plug-in Hybrid
E-Klasse T-Modell 100-285 245/35R19 R02 T93 A12 A14 A21
211K 100-285 255/35R19 A01 K2b K42 R03 T96 A58 Car VE9
e1*2001/116*0213*.. S02
E-Klasse T-Modell 110-210 225/45R19 R37 T96 X77 A12 A14 A21
R1ES 110-210 235/40R19 R37 T96 X77 A58 Car KOV
e1*2007/46*1560*.. 110-210 245/40R19 A01 K1c K2b K5d K5i K5k T94 NoP V19 S06
T98
110-210 245/40R19 K2h R03 T94 T98
110-210 255/35R19 A01 K1c K2b K5d K5i K5k T96
X77
110-210 255/35R19 K2h R03 T96 X77
110-210 255/40R19 A01 K1c K2b K5d K5i K5k T00
T96
110-210 255/40R19 K2h R03 T00 T96
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51859 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55813117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.

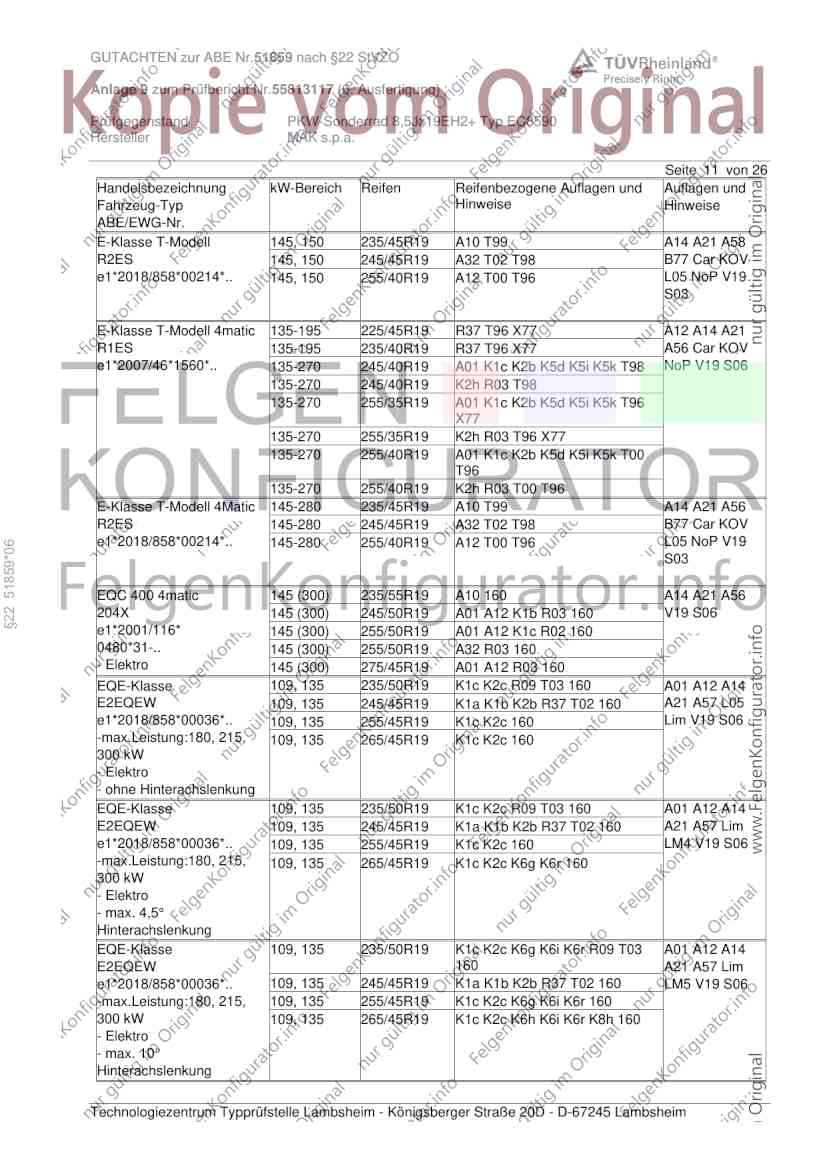

Seite 11 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 145, 150 235/45R19 A10 T99 A14 A21 A58
R2ES 145, 150 245/45R19 A32 T02 T98 B77 Car KOV
e1*2018/858*00214*.. 145, 150 255/40R19 A12 T00 T96 L05 NoP V19
S03
E-Klasse T-Modell 4matic 135-195 225/45R19 R37 T96 X77 A12 A14 A21
R1ES 135-195 235/40R19 R37 T96 X77 A56 Car KOV
e1*2007/46*1560*.. 135-270 245/40R19 A01 K1c K2b K5d K5i K5k T98 NoP V19 S06
135-270 245/40R19 K2h R03 T98
135-270 255/35R19 A01 K1c K2b K5d K5i K5k T96
X77
135-270 255/35R19 K2h R03 T96 X77
135-270 255/40R19 A01 K1c K2b K5d K5i K5k T00
T96
135-270 255/40R19 K2h R03 T00 T96
E-Klasse T-Modell 4Matic 145-280 235/45R19 A10 T99 A14 A21 A56
R2ES 145-280 245/45R19 A32 T02 T98 B77 Car KOV
e1*2018/858*00214*.. 145-280 255/40R19 A12 T00 T96 L05 NoP V19
§22 51859*06
S03
EQC 400 4matic 145 (300) 235/55R19 A10 160 A14 A21 A56
204X 145 (300) 245/50R19 A01 A12 K1b R03 160 V19 S06
e1*2001/116* 145 (300) 255/50R19 A01 A12 K1c R02 160
0480*31-.. 145 (300) 255/50R19 A32 R03 160
- Elektro 145 (300) 275/45R19 A01 A12 R03 160
EQE-Klasse 109, 135 235/50R19 K1c K2c R09 T03 160 A01 A12 A14
E2EQEW 109, 135 245/45R19 K1a K1b K2b R37 T02 160 A21 A57 L05
e1*2018/858*00036*.. 109, 135 255/45R19 K1c K2c 160 Lim V19 S06
-max.Leistung:180, 215, 109, 135 265/45R19 K1c K2c 160
300 kW
- Elektro
- ohne Hinterachslenkung
EQE-Klasse 109, 135 235/50R19 K1c K2c R09 T03 160 A01 A12 A14
E2EQEW 109, 135 245/45R19 K1a K1b K2b R37 T02 160 A21 A57 Lim
e1*2018/858*00036*.. 109, 135 255/45R19 K1c K2c 160 LM4 V19 S06
-max.Leistung:180, 215, 109, 135 265/45R19 K1c K2c K6g K6r 160
300 kW
- Elektro
- max. 4,5°
Hinterachslenkung
EQE-Klasse 109, 135 235/50R19 K1c K2c K6g K6i K6r R09 T03 A01 A12 A14
E2EQEW 160 A21 A57 Lim
e1*2018/858*00036*.. 109, 135 245/45R19 K1a K1b K2b R37 T02 160 LM5 V19 S06
-max.Leistung:180, 215, 109, 135 255/45R19 K1c K2c K6g K6i K6r 160
300 kW 109, 135 265/45R19 K1c K2c K6h K6i K6r K8h 160
- Elektro
- max. 10°
Hinterachslenkung

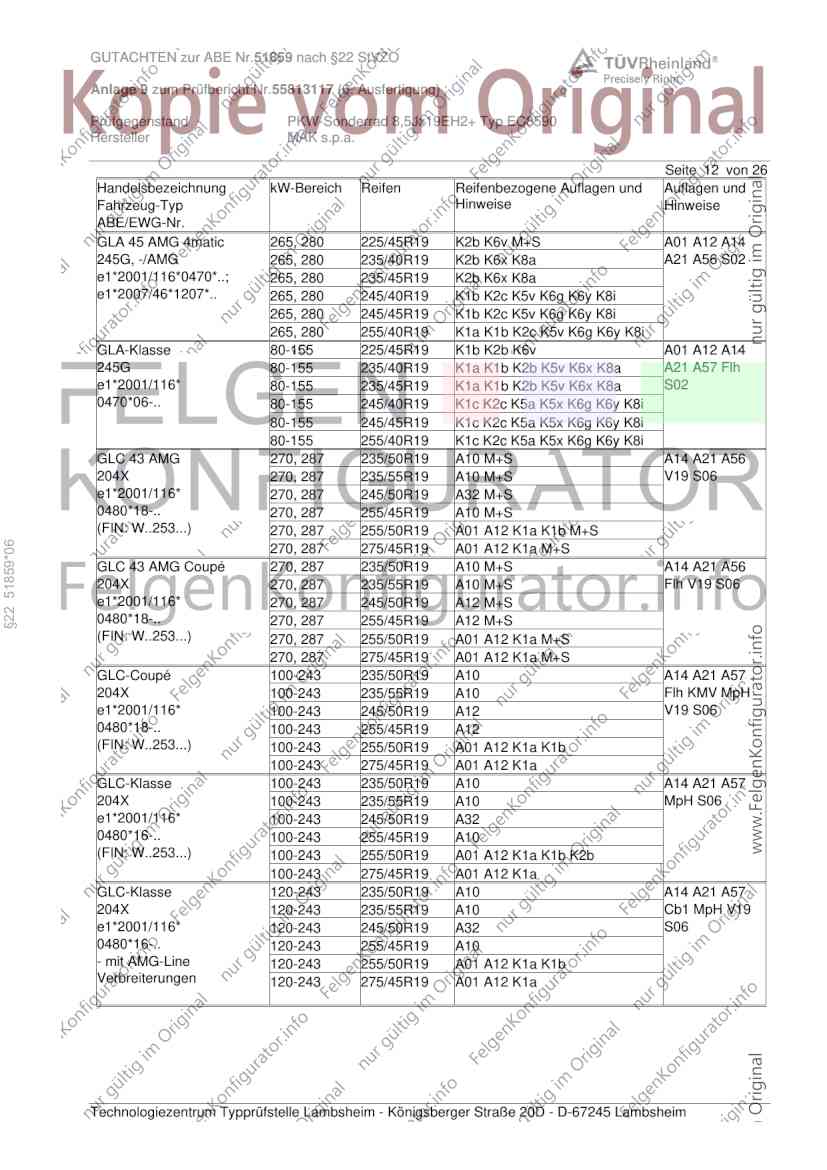

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51859 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55813117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.
Seite 12 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLA 45 AMG 4matic 265, 280 225/45R19 K2b K6v M+S A01 A12 A14
245G, -/AMG 265, 280 235/40R19 K2b K6x K8a A21 A56 S02
e1*2001/116*0470*..; 265, 280 235/45R19 K2b K6x K8a
e1*2007/46*1207*.. 265, 280 245/40R19 K1b K2c K5v K6g K6y K8i
265, 280 245/45R19 K1b K2c K5v K6g K6y K8i
265, 280 255/40R19 K1a K1b K2c K5v K6g K6y K8i
GLA-Klasse 80-155 225/45R19 K1b K2b K6v A01 A12 A14
245G 80-155 235/40R19 K1a K1b K2b K5v K6x K8a A21 A57 Flh
e1*2001/116* 80-155 235/45R19 K1a K1b K2b K5v K6x K8a S02
0470*06-.. 80-155 245/40R19 K1c K2c K5a K5x K6g K6y K8i
80-155 245/45R19 K1c K2c K5a K5x K6g K6y K8i
80-155 255/40R19 K1c K2c K5a K5x K6g K6y K8i
GLC 43 AMG 270, 287 235/50R19 A10 M+S A14 A21 A56
204X 270, 287 235/55R19 A10 M+S V19 S06
e1*2001/116* 270, 287 245/50R19 A32 M+S
0480*18-.. 270, 287 255/45R19 A10 M+S
(FIN: W..253...) 270, 287 255/50R19 A01 A12 K1a K1b M+S
§22 51859*06
270, 287 275/45R19 A01 A12 K1a M+S
GLC 43 AMG Coupé 270, 287 235/50R19 A10 M+S A14 A21 A56
204X 270, 287 235/55R19 A10 M+S Flh V19 S06
e1*2001/116* 270, 287 245/50R19 A12 M+S
0480*18-.. 270, 287 255/45R19 A12 M+S
(FIN: W..253...) 270, 287 255/50R19 A01 A12 K1a M+S
270, 287 275/45R19 A01 A12 K1a M+S
GLC-Coupé 100-243 235/50R19 A10 A14 A21 A57
204X 100-243 235/55R19 A10 Flh KMV MpH
e1*2001/116* 100-243 245/50R19 A12 V19 S06
0480*18-.. 100-243 255/45R19 A12
(FIN: W..253...) 100-243 255/50R19 A01 A12 K1a K1b
100-243 275/45R19 A01 A12 K1a
GLC-Klasse 100-243 235/50R19 A10 A14 A21 A57
204X 100-243 235/55R19 A10 MpH S06
e1*2001/116* 100-243 245/50R19 A32
0480*16-.. 100-243 255/45R19 A10
(FIN: W..253...) 100-243 255/50R19 A01 A12 K1a K1b K2b
100-243 275/45R19 A01 A12 K1a
GLC-Klasse 120-243 235/50R19 A10 A14 A21 A57
204X 120-243 235/55R19 A10 Cb1 MpH V19
e1*2001/116* 120-243 245/50R19 A32 S06
0480*16-.. 120-243 255/45R19 A10
- mit AMG-Line 120-243 255/50R19 A01 A12 K1a K1b
Verbreiterungen 120-243 275/45R19 A01 A12 K1a

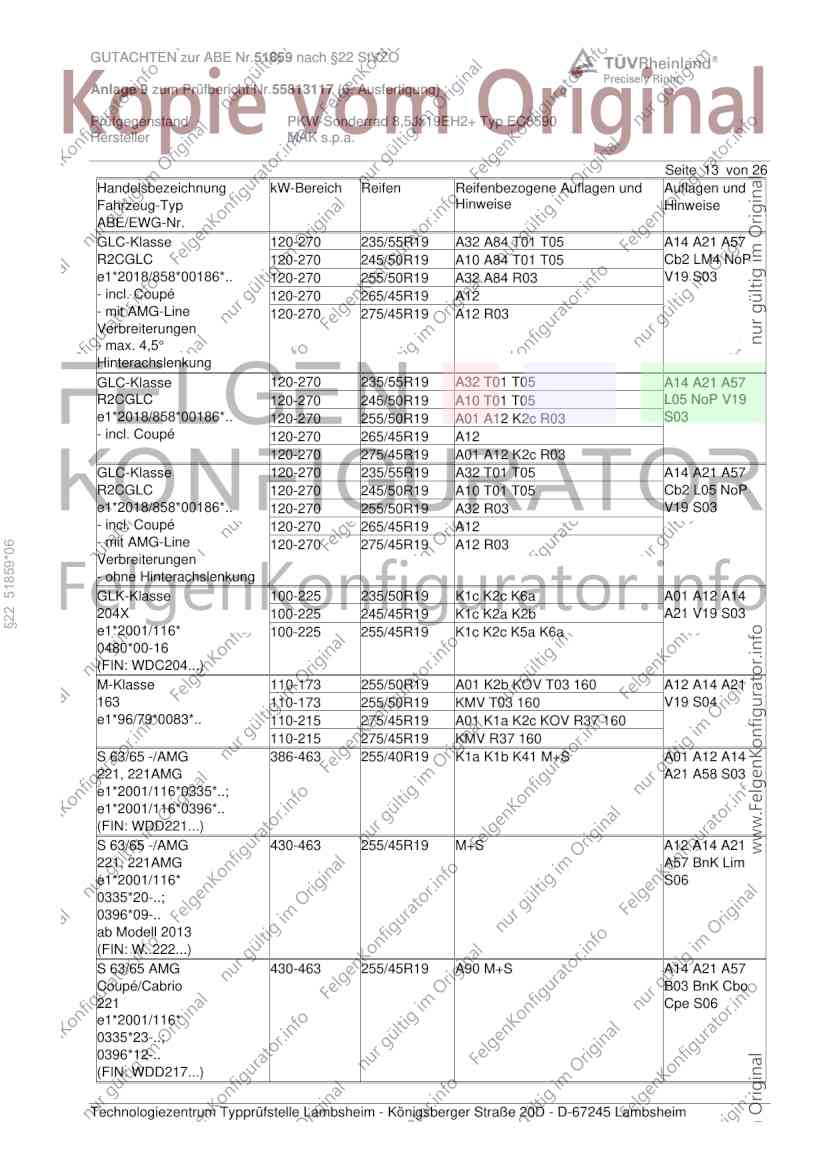

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51859 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55813117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.
Seite 13 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLC-Klasse 120-270 235/55R19 A32 A84 T01 T05 A14 A21 A57
R2CGLC 120-270 245/50R19 A10 A84 T01 T05 Cb2 LM4 NoP
e1*2018/858*00186*.. 120-270 255/50R19 A32 A84 R03 V19 S03
- incl. Coupé 120-270 265/45R19 A12
- mit AMG-Line 120-270 275/45R19 A12 R03
Verbreiterungen
- max. 4,5°
Hinterachslenkung
GLC-Klasse 120-270 235/55R19 A32 T01 T05 A14 A21 A57
R2CGLC 120-270 245/50R19 A10 T01 T05 L05 NoP V19
e1*2018/858*00186*.. 120-270 255/50R19 A01 A12 K2c R03 S03
- incl. Coupé 120-270 265/45R19 A12
120-270 275/45R19 A01 A12 K2c R03
GLC-Klasse 120-270 235/55R19 A32 T01 T05 A14 A21 A57
R2CGLC 120-270 245/50R19 A10 T01 T05 Cb2 L05 NoP
e1*2018/858*00186*.. 120-270 255/50R19 A32 R03 V19 S03
- incl. Coupé 120-270 265/45R19 A12
- mit AMG-Line 120-270 275/45R19 A12 R03
§22 51859*06
Verbreiterungen
- ohne Hinterachslenkung
GLK-Klasse 100-225 235/50R19 K1c K2c K6a A01 A12 A14
204X 100-225 245/45R19 K1c K2a K2b A21 V19 S03
e1*2001/116* 100-225 255/45R19 K1c K2c K5a K6a
0480*00-16
(FIN: WDC204...)
M-Klasse 110-173 255/50R19 A01 K2b KOV T03 160 A12 A14 A21
163 110-173 255/50R19 KMV T03 160 V19 S04
e1*96/79*0083*.. 110-215 275/45R19 A01 K1a K2c KOV R37 160
110-215 275/45R19 KMV R37 160
S 63/65 -/AMG 386-463 255/40R19 K1a K1b K41 M+S A01 A12 A14
221, 221AMG A21 A58 S03
e1*2001/116*0335*..;
e1*2001/116*0396*..
(FIN: WDD221...)
S 63/65 -/AMG 430-463 255/45R19 M+S A12 A14 A21
221, 221AMG A57 BnK Lim
e1*2001/116* S06
0335*20-..;
0396*09-..
ab Modell 2013
(FIN: W..222...)
S 63/65 AMG 430-463 255/45R19 A90 M+S A14 A21 A57
Coupé/Cabrio B03 BnK Cbo
221 Cpe S06
e1*2001/116*
0335*23-..;
0396*12-..
(FIN: WDD217...)

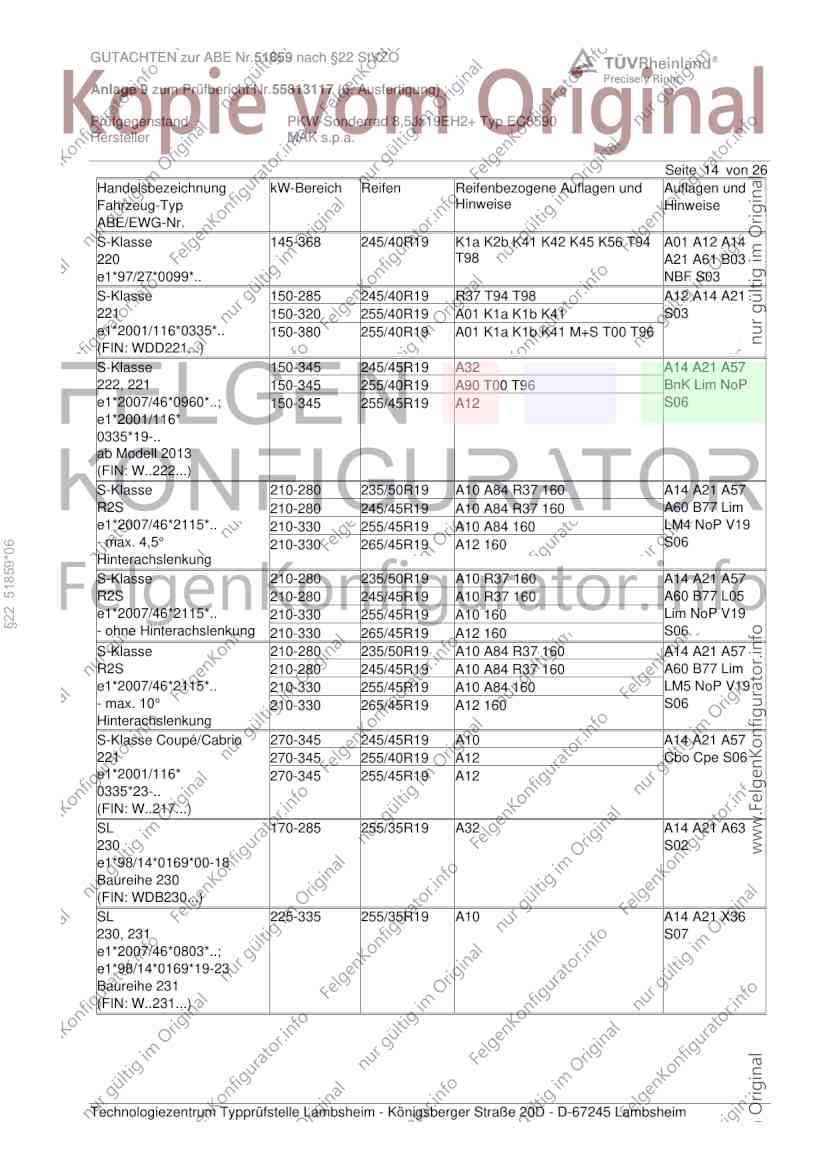

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51859 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55813117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.
Seite 14 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 145-368 245/40R19 K1a K2b K41 K42 K45 K56 T94 A01 A12 A14
220 T98 A21 A61 B03
e1*97/27*0099*.. NBF S03
S-Klasse 150-285 245/40R19 R37 T94 T98 A12 A14 A21
221 150-320 255/40R19 A01 K1a K1b K41 S03
e1*2001/116*0335*.. 150-380 255/40R19 A01 K1a K1b K41 M+S T00 T96
(FIN: WDD221...)
S-Klasse 150-345 245/45R19 A32 A14 A21 A57
222, 221 150-345 255/40R19 A90 T00 T96 BnK Lim NoP
e1*2007/46*0960*..; 150-345 255/45R19 A12 S06
e1*2001/116*
0335*19-..
ab Modell 2013
(FIN: W..222...)
S-Klasse 210-280 235/50R19 A10 A84 R37 160 A14 A21 A57
R2S 210-280 245/45R19 A10 A84 R37 160 A60 B77 Lim
e1*2007/46*2115*.. 210-330 255/45R19 A10 A84 160 LM4 NoP V19
- max. 4,5° 210-330 265/45R19 A12 160 S06
§22 51859*06
Hinterachslenkung
S-Klasse 210-280 235/50R19 A10 R37 160 A14 A21 A57
R2S 210-280 245/45R19 A10 R37 160 A60 B77 L05
e1*2007/46*2115*.. 210-330 255/45R19 A10 160 Lim NoP V19
- ohne Hinterachslenkung 210-330 265/45R19 A12 160 S06
S-Klasse 210-280 235/50R19 A10 A84 R37 160 A14 A21 A57
R2S 210-280 245/45R19 A10 A84 R37 160 A60 B77 Lim
e1*2007/46*2115*.. 210-330 255/45R19 A10 A84 160 LM5 NoP V19
- max. 10° 210-330 265/45R19 A12 160 S06
Hinterachslenkung
S-Klasse Coupé/Cabrio 270-345 245/45R19 A10 A14 A21 A57
221 270-345 255/40R19 A12 Cbo Cpe S06
e1*2001/116* 270-345 255/45R19 A12
0335*23-..
(FIN: W..217...)
SL 170-285 255/35R19 A32 A14 A21 A63
230 S02
e1*98/14*0169*00-18
Baureihe 230
(FIN: WDB230...)
SL 225-335 255/35R19 A10 A14 A21 X36
230, 231 S07
e1*2007/46*0803*..;
e1*98/14*0169*19-23
Baureihe 231
(FIN: W..231...)

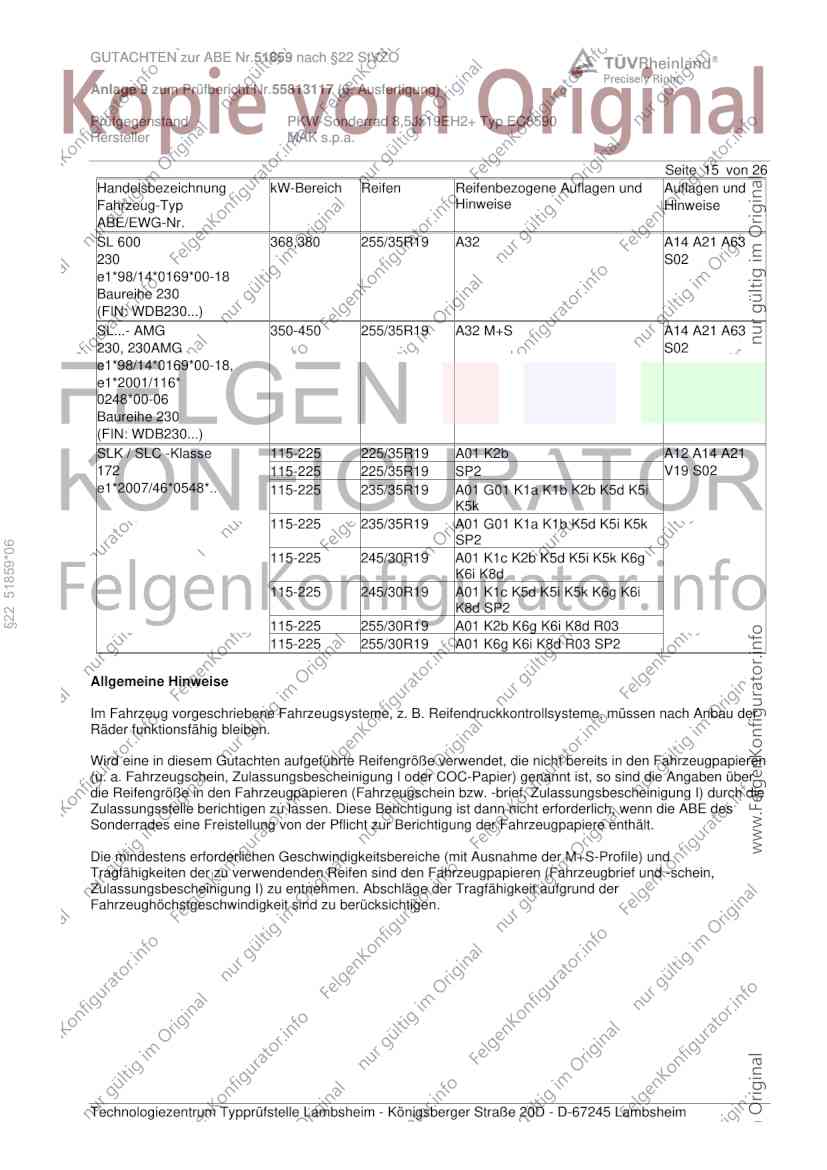

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51859 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55813117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.
Seite 15 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SL 600 368,380 255/35R19 A32 A14 A21 A63
230 S02
e1*98/14*0169*00-18
Baureihe 230
(FIN: WDB230...)
SL...- AMG 350-450 255/35R19 A32 M+S A14 A21 A63
230, 230AMG S02
e1*98/14*0169*00-18,
e1*2001/116*
0248*00-06
Baureihe 230
(FIN: WDB230...)
SLK / SLC -Klasse 115-225 225/35R19 A01 K2b A12 A14 A21
172 115-225 225/35R19 SP2 V19 S02
e1*2007/46*0548*.. 115-225 235/35R19 A01 G01 K1a K1b K2b K5d K5i
K5k
115-225 235/35R19 A01 G01 K1a K1b K5d K5i K5k
SP2
§22 51859*06
115-225 245/30R19 A01 K1c K2b K5d K5i K5k K6g
K6i K8d
115-225 245/30R19 A01 K1c K5d K5i K5k K6g K6i
K8d SP2
115-225 255/30R19 A01 K2b K6g K6i K8d R03
115-225 255/30R19 A01 K6g K6i K8d R03 SP2
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51859 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55813117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.
Seite 16 von 26
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
§22 51859*06
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
160 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1600 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an der Hinterachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51859 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55813117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.

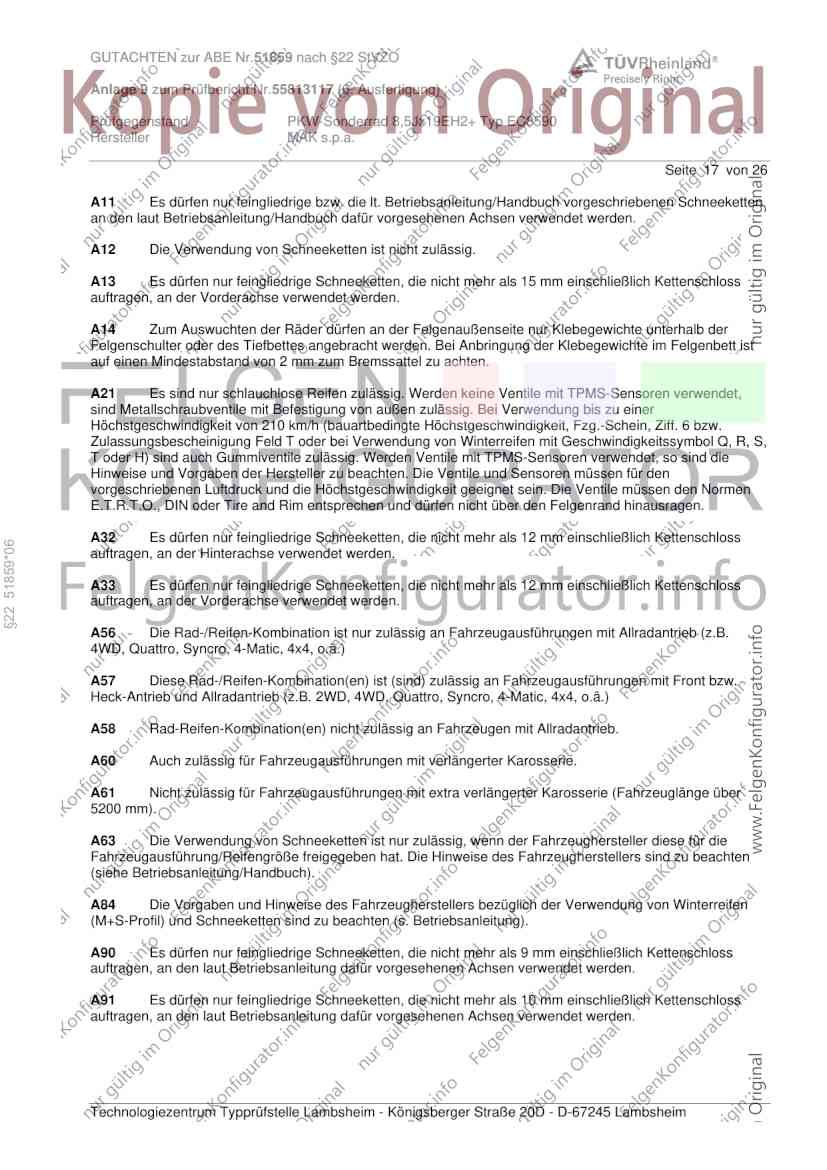

Seite 17 von 26
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeitssymbol Q, R, S,
T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile müssen den Normen
E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
§22 51859*06
auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge über
5200 mm).
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu beachten
(siehe Betriebsanleitung/Handbuch).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von Winterreifen
(M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51859 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55813117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.
Seite 18 von 26
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B77 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 370 mm an Achse 1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cb1 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: VA: 8,0x19, ET38 mit
235/55R19 und HA: 9,0x19, ET20 mit 255/50R19 ww. VA: 8,5x20, ET40 mit 255/45R20 und HA: 9,5x20,
ET22 mit 285/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Cb2 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
§22 51859*06
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern:
VA: 8,0x18, ET32,5 mit 235/60R18 und HA: 9,0x18, ET30 mit 255/55R18 ww.
VA: 8,0x19, ET32,5 mit 235/55R19 und HA: 9,0x19, ET30 mit 255/50R19 ww.
VA: 8,5x20, ET34,5 mit 255/45R20 und HA: 9,5x20, ET35,5 mit 285/40R20
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51859 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55813117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.
Seite 19 von 26
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps, ...).
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
§22 51859*06
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps, ...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der
Radhausinnenverkleidung, über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen. Die
Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51859 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55813117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.
Seite 20 von 26
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der Radhausausschnittkante
vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter Radmitte
§22 51859*06
vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51859 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55813117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.
Seite 21 von 26
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befestigungsschraube ist
soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Radmitte
vollständig umzulegen.
K6u An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 250 mm vor bis 300 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
§22 51859*06
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
um 5 mm aufzuweiten.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter Radmitte
um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51859 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55813117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.
Seite 22 von 26
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter Radmitte
um 10 mm aufzuweiten.
K8z An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 300mm hinter Radmitte
um 5mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer Länge
von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen mit
§22 51859*06
Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
LM4 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
serienmäßiger Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 4,5°.
LM5 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
optionaler Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 10°. (Option/Code 216)
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51859 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55813117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.
Seite 23 von 26
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
§22 51859*06
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51859 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55813117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.
Seite 24 von 26
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 51859*06
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit Allradantrieb (4-
Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw. bei Baureihe 212 K nur
ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51859 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55813117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.
Seite 25 von 26
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19, 265/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 235/60R19 255/55R19
Nr. 12 245/30R19 305/25R19
Nr. 13 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 14 245/40R19 275/35R19, 285/35R19
Nr. 15 245/45R19 275/40R19
Nr. 16 245/50R19 275/45R19
Nr. 17 255/30R19 305/25R19, 315/25R19
Nr. 18 255/35R19 285/30R19, 295/30R19, 305/30R19
§22 51859*06
Nr. 19 255/40R19 285/35R19, 295/35R19
Nr. 20 255/45R19 285/40R19
Nr. 21 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 22 255/55R19 275/50R19
Nr. 23 265/30R19 305/25R19, 315/25R19
Nr. 24 265/35R19 295/30R19, 305/30R19
Nr. 25 265/40R19 295/35R19
Nr. 26 265/45R19 295/40R19
Nr. 27 265/50R19 295/45R19
Nr. 28 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
VE9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/35R19 255/35R19
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder Fahrzeughersteller die
Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51859 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr.55813117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.
Seite 26 von 26
VS9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/45R19 255/40R19
Nr. 2 245/40R19 275/35R19, 285/35R19
Nr. 3 255/40R19 255/40R19, 275/40R19, 285/35R19, 295/35R19
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder Fahrzeughersteller die
Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X36 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse 1.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y66 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugausführungen mit Allradantrieb in Verbindung mit Bremsscheibendurchmesser 344 mm an Achse 1.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
§22 51859*06
Die Verwendungsprüfung fand am 17. Februar 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 26 und gilt für Sonderräder ab Herstellungsdatum Oktober 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 17. Februar 2025
Schmidt 00441759.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
