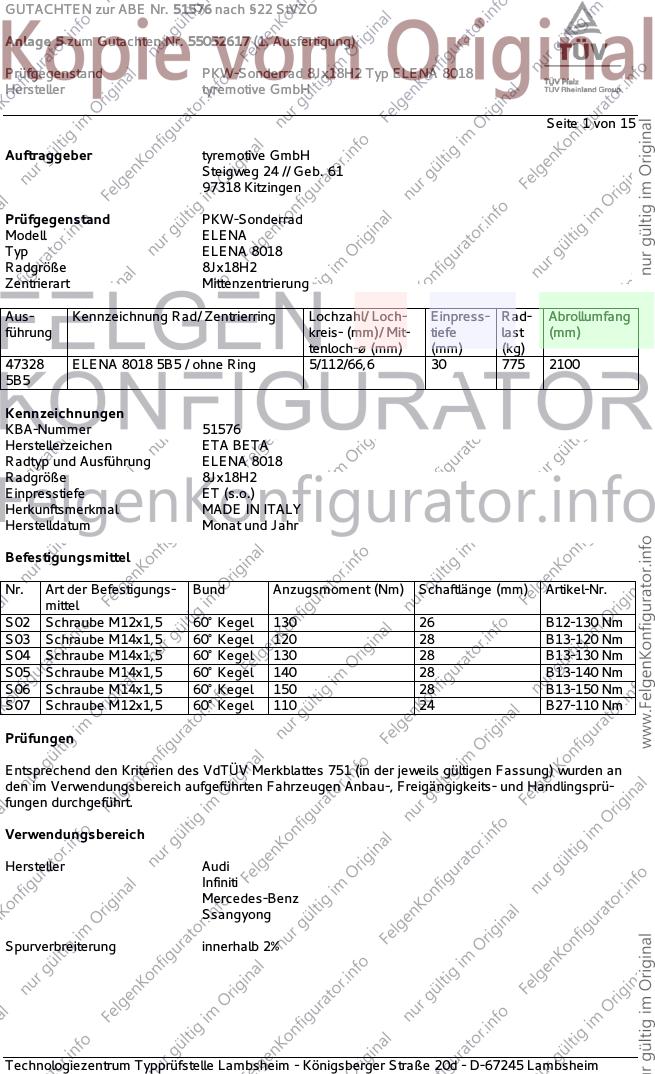

GUTACHTEN zur ABE Nr. 51576 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55052617 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ ELENA 8018
Hersteller tyremotive GmbH
Seite 1 von 15
Auftraggeber tyremotive GmbH
Steigweg 24 // Geb. 61
97318 Kitzingen
Prüfgegenstand PKW-Sonderrad
Modell ELENA
Typ ELENA 8018
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
47328 ELENA 8018 5B5 / ohne Ring 5/112/66,6 30 775 2100
5B5
Kennzeichnungen
KBA-Nummer 51576
Herstellerzeichen ETA BETA
Radtyp und Ausführung ELENA 8018
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungs- Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
mittel
S02 Schraube M12x1,5 60° Kegel 130 26 B12-130 Nm
S03 Schraube M14x1,5 60° Kegel 120 28 B13-120 Nm
S04 Schraube M14x1,5 60° Kegel 130 28 B13-130 Nm
S05 Schraube M14x1,5 60° Kegel 140 28 B13-140 Nm
S06 Schraube M14x1,5 60° Kegel 150 28 B13-150 Nm
S07 Schraube M12x1,5 60° Kegel 110 24 B27-110 Nm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51576 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55052617 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ ELENA 8018
Hersteller tyremotive GmbH
Seite 2 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 215/45R18 R37 T89 T93 A12 A14 A18
B8, B81 88-140 215/45R18 M+S T89 T93 Car Lim V18
e1*2001/116* 88-195 225/45R18 R37 T91 T95 S03
0430*00-41; 88-195 235/40R18 A01 K1a K1b K2b K56 R37
e13*2007/46*1084*.. 88-200 225/45R18 M+S T91 T95
(FIN: WAUZZZ8K...) 88-200 235/40R18 A01 K1a K1b K2b K56 M+S
88-200 245/40R18 A01 K1c K2b K41 K44 K45 K46 K56
Audi A4 90-140 215/45R18 A91 R37 T89 T93 A14 A18 A57
B8, B81 90-200 225/45R18 A12 Car Lim V00
e1*2001/116* 90-200 235/40R18 A01 A12 K2h K4i K9v V18 S03
0430*35-... 90-200 235/40R18 A01 A12 K2b K4i
e13*2007/46* 90-200 245/40R18 A01 A12 K1a K2b K4i K8b
1084*19-..
(FIN: WAUZZZF4...)
Audi A4 Allroad 100-180 225/45R18 A13 T91 T95 A14 A18 Car
B8, B81 100-180 225/50R18 A13 KMV X80 S03
e1*2001/116* 100-180 235/45R18 A13
0430*10-41; 100-180 245/45R18 A13
13*2007/46*1084*.. 100-180 255/45R18 A12
(FIN: WAUZZZ8K...)
Audi A4 Allroad 100-200 225/45R18 A11 T91 T95 A14 A18 A56
B8, B81 100-200 225/50R18 A91 Car KMV S03
e1*2001/116* 100-200 235/45R18 A33
0430*40-.. 100-200 245/45R18 A91
e13*2007/46* 100-200 255/45R18 A12
1084*25-..
(FIN: WAUZZZF4...)
Audi A5 100-195 225/45R18 A13 R37 T91 T95 A14 A18 Cbo
B8, B81 100-195 235/40R18 A13 R37 T91 T95 Cpe Flh V18
e1*2001/116*0430*..; 100-195 245/40R18 A33 S03
e13*2007/46*1084*.. 100-200 245/40R18 A33 M+S
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A5 110-200 225/45R18 A11 T91 T95 A14 A18 A57
B8, B81 110-200 235/40R18 A11 T91 T95 Cbo Cpe Flh
e1*2001/116* 110-200 245/40R18 A11 V00 V18 S03
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Audi A6 / A6 Avant 100-245 225/50R18 T95 T99 A12 A14 A18
4G, 4G1 100-245 235/50R18 A01 K1a K2b A57 Car Lim
e1*2007/46*0436*..; 100-245 245/45R18 T00 T96 NA1 S03
e13*2007/46*1147*.. 100-245 255/45R18 A01 K1a K2b
- incl. Facelift 2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51576 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55052617 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ ELENA 8018
Hersteller tyremotive GmbH
Seite 3 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A6 allroad 140-245 235/50R18 K5w K6x T01 T97 A01 A12 A14
4G, 4G1 140-245 235/55R18 K5w K6x 150 A18 A56 B92
e1*2007/46*0436*..; 140-245 245/50R18 K1a K1b K2b K3a K5x K6y K8e Car KMV S03
e13*2007/46*1147*.. 140-245 255/50R18 K1c K2b K3a K5a K5x K6y K8m 150
- incl. Facelift 2014
Audi A7 Sportback 140-245 235/50R18 A33 A14 A18 A57
4G, 4G1 140-245 245/45R18 A13 S03
e1*2007/46*0436*..; 140-245 255/45R18 A33
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A8 150-320 235/55R18 A13 150 A14 A18 A57
4H 150-320 245/50R18 A33 152 NBF S03
e1*2007/46*0284*.. 150-320 255/50R18 A12 150
e1*2007/46*0398*..
Audi Q5 100-200 235/60R18 K1a A01 A12 A14
8R, 8R1, 8R2 100-200 255/55R18 K1c K2b A18 S05
e1*2001/116*0473*..;
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/60R18 A12 A14 A18
8R, 8R1, 8R2 100-200 255/55R18 KMV S05
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 100-210 235/60R18 K1a K2b A01 A12 A14
FY 100-210 255/50R18 K1c K2b A18 A57 S05
e1*2007/46*1550*.., 100-210 255/55R18 K1c K2b
e1*2007/46*1685*..
Audi S4 245 225/45R18 M+S T91 T95 A12 A14 A18
B8, B81 245 235/40R18 A01 K1a K1b K2b K56 M+S T91 T93 Car Lim S03
e1*2001/116*0430*..; 245 245/40R18 A01 K1c K2b K41 K44 K45 K46 K56
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi S4 260 225/45R18 A12 M+S A14 A18 A56
B8, B81 260 235/40R18 A01 A12 K2h K4i K9v M+S Car Lim V00
e1*2001/116* 260 235/40R18 A01 A12 K2b K4i M+S V18 S03
0430*43-.. 260 245/40R18 A01 A12 K1a K2b K4i K8b
e13*2007/46*1084*25-
(FIN:WAUZZZF4...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

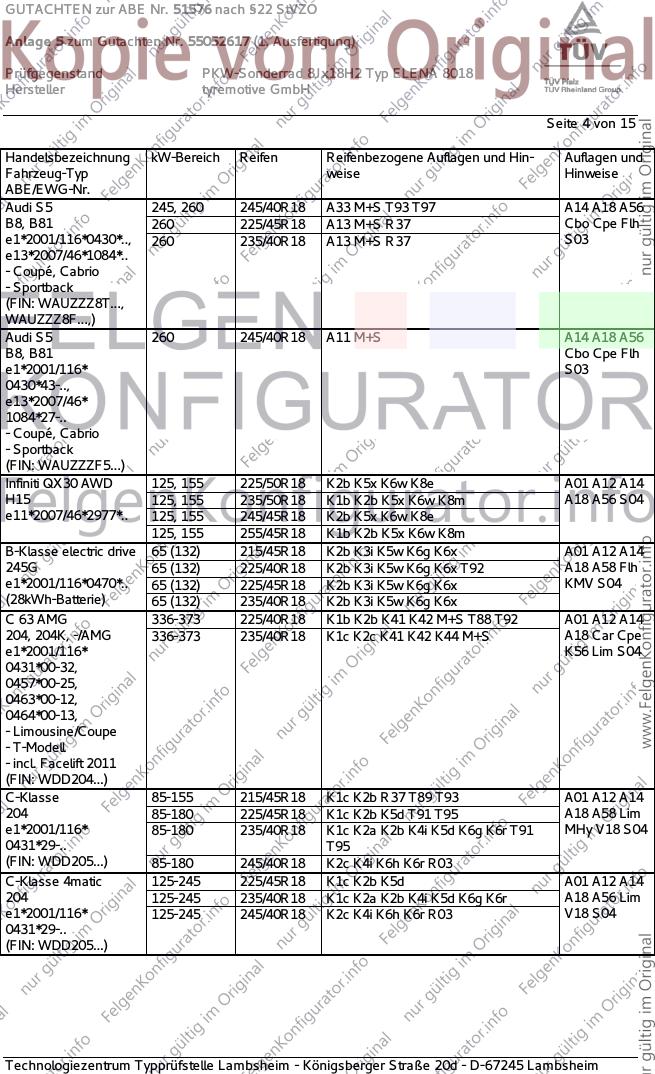

GUTACHTEN zur ABE Nr. 51576 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55052617 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ ELENA 8018
Hersteller tyremotive GmbH
Seite 4 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi S5 245, 260 245/40R18 A33 M+S T93 T97 A14 A18 A56
B8, B81 260 225/45R18 A13 M+S R37 Cbo Cpe Flh
e1*2001/116*0430*.., 260 235/40R18 A13 M+S R37 S03
e13*2007/46*1084*..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi S5 260 245/40R18 A11 M+S A14 A18 A56
B8, B81 Cbo Cpe Flh
e1*2001/116* S03
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Infiniti QX30 AWD 125, 155 225/50R18 K2b K5x K6w K8e A01 A12 A14
H15 125, 155 235/50R18 K1b K2b K5x K6w K8m A18 A56 S04
e11*2007/46*2977*.. 125, 155 245/45R18 K2b K5x K6w K8e
125, 155 255/45R18 K1b K2b K5x K6w K8m
B-Klasse electric drive 65 (132) 215/45R18 K2b K3i K5w K6g K6x A01 A12 A14
245G 65 (132) 225/40R18 K2b K3i K5w K6g K6x T92 A18 A58 Flh
e1*2001/116*0470*.. 65 (132) 225/45R18 K2b K3i K5w K6g K6x KMV S04
(28kWh-Batterie) 65 (132) 235/40R18 K2b K3i K5w K6g K6x
C 63 AMG 336-373 225/40R18 K1b K2b K41 K42 M+S T88 T92 A01 A12 A14
204, 204K, -/AMG 336-373 235/40R18 K1c K2c K41 K42 K44 M+S A18 Car Cpe
e1*2001/116* K56 Lim S04
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-155 215/45R18 K1c K2b R37 T89 T93 A01 A12 A14
204 85-180 225/45R18 K1c K2b K5d T91 T95 A18 A58 Lim
e1*2001/116* 85-180 235/40R18 K1c K2a K2b K4i K5d K6g K6r T91 MHy V18 S04
0431*29-.. T95
(FIN: WDD205...) 85-180 245/40R18 K2c K4i K6h K6r R03
C-Klasse 4matic 125-245 225/45R18 K1c K2b K5d A01 A12 A14
204 125-245 235/40R18 K1c K2a K2b K4i K5d K6g K6r A18 A56 Lim
e1*2001/116* 125-245 245/40R18 K2c K4i K6h K6r R03 V18 S04
0431*29-..
(FIN: WDD205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51576 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55052617 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ ELENA 8018
Hersteller tyremotive GmbH
Seite 5 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
C-Klasse Coupé / 115-180 225/45R18 K1c K2b K5d A01 A12 A14
Cabrio 115-180 235/40R18 K1c K2a K2b K4i K5d K6g K6r A18 A58 Cbo
204 115-180 245/40R18 K2c K4i K6h K6r R03 Cpe V18 S04
e1*2001/116*
0431*37-..
(FIN: WDD205...)
C-Klasse Coupé / 125-245 225/45R18 K1c K2b K5d A01 A12 A14
Cabrio 4matic 125-245 235/40R18 K1c K2a K2b K4i K5d K6g K6r A18 A56 Cbo
204 125-245 245/40R18 K2c K4i K6h K6r R03 Cpe V18 S04
e1*2001/116*
0431*37-..
(FIN: WDD205...)
C-Klasse T-Modell 85-155 215/45R18 K1c K2b R37 T89 T93 A01 A12 A14
204K 85-180 225/45R18 K1c K2b K5d T91 T95 A18 A58 Car
e1*2001/116* 85-180 235/40R18 K1c K2a K2b K4i K5d K6g K6r T91 MHy V18 S04
0457*25-.. T95
(FIN: WDD205...) 85-180 245/40R18 K2c K4i K6h K6r R03 T93 T97
C-Klasse T-Modell 125-245 225/45R18 K1c K2b K5d T91 T95 A01 A12 A14
4matic 125-245 235/40R18 K1c K2a K2b K4i K5d K6g K6r T91 A18 A56 Car
204K T95 V18 S04
e1*2001/116* 125-245 245/40R18 K2c K4i K6h K6r R03
0457*25-..
(FIN: WDD205...)
CL-Klasse 220-368 245/45R18 K1a K2b K41 K42 K45 K56 R35 A01 A12 A14
215 A18 B03 S06
e1*98/14*0113*..
CLK 500, -/55 AMG 225-285 225/40R18 A01 K1c T88 T89 T91 A12 A14 A18
209 225-285 245/35R18 A01 K56 R03 R70 T89 T92 B03 B10 Cbo
e1*98/14*0184*.. 225-285 255/35R18 A01 K56 R03 Cpe V18 S07
E-Klasse 75-215 235/40R18 R37 T91 T93 A12 A14 A18
211 75-285 245/40R18 Lim S04
e1*98/14*0183*..,
e1*2001/116*0183*..
E-Klasse 110-190 225/45R18 A91 R37 T91 T95 A14 A18 A58
212 110-190 225/50R18 A01 A12 K1a K1b K5d R37 B60 Lim NoH
e1*2001/116* 110-190 235/45R18 A12 R37 T94 T98 V18 S06
0501*24-.. 110-190 245/40R18 A01 A12 K1a K1b K5d R02 T93 T97
(FIN: WDD213...) 110-190 245/40R18 A12 R03 T93 T97
110-190 245/45R18 A01 A12 K1a K1b K5d
110-190 255/45R18 A01 A12 K1c K2b K5d K5i K5k
110-190 255/45R18 A01 A12 K1c K2h K5d K5i K5k
E-Klasse 4matic 120-143 225/45R18 A91 R37 T91 T95 A14 A18 A56
212 120-143 225/50R18 A01 A12 K1a K1b K5d R37 B60 Lim NoH
e1*2001/116* 120-143 235/45R18 A12 R37 T94 T98 V18 S06
0501*24-.. 120-245 245/40R18 A01 A12 K1a K1b K5d R02 T93 T97
(FIN: WDD213...) 120-245 245/40R18 A12 R03 T93 T97
120-245 245/45R18 A01 A12 K1a K1b K5d
120-245 255/45R18 A01 A12 K1c K2b K5d K5i K5k
120-245 255/45R18 A01 A12 K1c K2h K5d K5i K5k
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

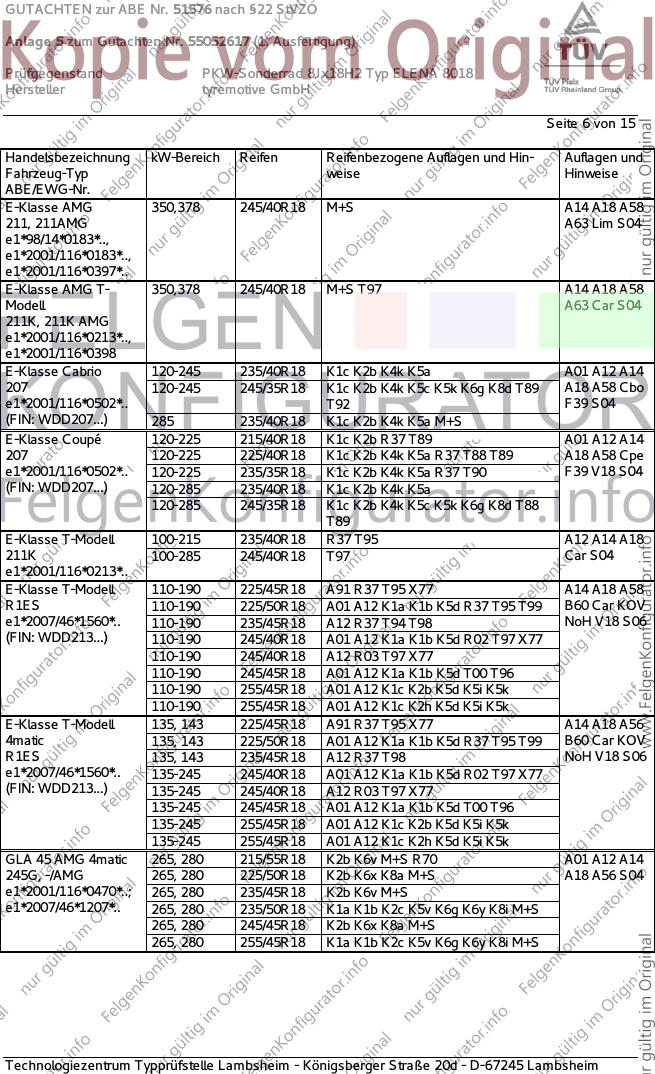

GUTACHTEN zur ABE Nr. 51576 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55052617 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ ELENA 8018
Hersteller tyremotive GmbH
Seite 6 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
E-Klasse AMG 350,378 245/40R18 M+S A14 A18 A58
211, 211AMG A63 Lim S04
e1*98/14*0183*..,
e1*2001/116*0183*..,
e1*2001/116*0397*..
E-Klasse AMG T- 350,378 245/40R18 M+S T97 A14 A18 A58
Modell A63 Car S04
211K, 211K AMG
e1*2001/116*0213*..,
e1*2001/116*0398
E-Klasse Cabrio 120-245 235/40R18 K1c K2b K4k K5a A01 A12 A14
207 120-245 245/35R18 K1c K2b K4k K5c K5k K6g K8d T89 A18 A58 Cbo
e1*2001/116*0502*.. T92 F39 S04
(FIN: WDD207...) 285 235/40R18 K1c K2b K4k K5a M+S
E-Klasse Coupé 120-225 215/40R18 K1c K2b R37 T89 A01 A12 A14
207 120-225 225/40R18 K1c K2b K4k K5a R37 T88 T89 A18 A58 Cpe
e1*2001/116*0502*.. 120-225 235/35R18 K1c K2b K4k K5a R37 T90 F39 V18 S04
(FIN: WDD207...) 120-285 235/40R18 K1c K2b K4k K5a
120-285 245/35R18 K1c K2b K4k K5c K5k K6g K8d T88
T89
E-Klasse T-Modell 100-215 235/40R18 R37 T95 A12 A14 A18
211K 100-285 245/40R18 T97 Car S04
e1*2001/116*0213*..
E-Klasse T-Modell 110-190 225/45R18 A91 R37 T95 X77 A14 A18 A58
R1ES 110-190 225/50R18 A01 A12 K1a K1b K5d R37 T95 T99 B60 Car KOV
e1*2007/46*1560*.. 110-190 235/45R18 A12 R37 T94 T98 NoH V18 S06
(FIN: WDD213...) 110-190 245/40R18 A01 A12 K1a K1b K5d R02 T97 X77
110-190 245/40R18 A12 R03 T97 X77
110-190 245/45R18 A01 A12 K1a K1b K5d T00 T96
110-190 255/45R18 A01 A12 K1c K2b K5d K5i K5k
110-190 255/45R18 A01 A12 K1c K2h K5d K5i K5k
E-Klasse T-Modell 135, 143 225/45R18 A91 R37 T95 X77 A14 A18 A56
4matic 135, 143 225/50R18 A01 A12 K1a K1b K5d R37 T95 T99 B60 Car KOV
R1ES 135, 143 235/45R18 A12 R37 T98 NoH V18 S06
e1*2007/46*1560*.. 135-245 245/40R18 A01 A12 K1a K1b K5d R02 T97 X77
(FIN: WDD213...) 135-245 245/40R18 A12 R03 T97 X77
135-245 245/45R18 A01 A12 K1a K1b K5d T00 T96
135-245 255/45R18 A01 A12 K1c K2b K5d K5i K5k
135-245 255/45R18 A01 A12 K1c K2h K5d K5i K5k
GLA 45 AMG 4matic 265, 280 215/55R18 K2b K6v M+S R70 A01 A12 A14
245G, -/AMG 265, 280 225/50R18 K2b K6x K8a M+S A18 A56 S04
e1*2001/116*0470*..; 265, 280 235/45R18 K2b K6v M+S
e1*2007/46*1207*.. 265, 280 235/50R18 K1a K1b K2c K5v K6g K6y K8i M+S
265, 280 245/45R18 K2b K6x K8a M+S
265, 280 255/45R18 K1a K1b K2c K5v K6g K6y K8i M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51576 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55052617 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ ELENA 8018
Hersteller tyremotive GmbH
Seite 7 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
GLA-Klasse 80-155 215/55R18 K1b K2b K6v R70 A01 A12 A14
245G 80-155 225/50R18 K1a K1b K2b K5v K6x K8a A18 A57 Flh
e1*2001/116* 80-155 235/45R18 K1b K2b K6v S04
0470*06-.. 80-155 235/50R18 K1c K2c K5a K5x K6g K6y K8i
80-155 245/45R18 K1a K1b K2b K5v K6x K8a
80-155 255/45R18 K1c K2c K5a K5x K6g K6y K8i
GLC-Coupé 100-190 235/55R18 A10 150 A14 A18 A57
204X 100-190 235/60R18 A10 145 Flh KMV V18
e1*2001/116* 100-190 255/50R18 A01 A12 K1a 150 S04
0480*18-.. 100-190 255/55R18 A01 A12 K1a 146
(FIN: WDC253...) 100-190 285/50R18 A12 R03 145
GLC-Klasse 100-190 235/55R18 A10 150 A14 A18 A57
204X 100-190 235/60R18 A10 145 MHy S04
e1*2001/116* 100-190 255/50R18 A01 A12 K1a 150
0480*16-.. 100-190 255/55R18 A01 A12 K1a 146
(FIN: WDC253...)
S-Klasse 145-368 245/45R18 K1a K41 K42 K44 K56 R35 A01 A12 A14
220 A18 A61 B03
e1*97/27*0099*.. NBF S06
S-Klasse 150-345 245/50R18 A01 K1a K1b 152 A12 A14 A18
222, 221 150-345 255/45R18 155 A57 BW7
e1*2007/46*0960*..; 150-345 255/50R18 A01 K1c K5d 150 BnK
e1*2001/116* Lim W36 X93
0335*19-.. S06
ab Modell 2013
(FIN: WDD222...)
SLK / SLC -Klasse 115-180 215/40R18 R37 A12 A14 A18
172 115-225 225/40R18 A01 K2b V18 S04
e1*2007/46*0548*.. 115-225 225/40R18 SP2
115-225 235/35R18 A01 K1a K1b K2b
115-225 235/35R18 A01 K1a K1b SP2
115-225 245/35R18 A01 K1c K2b K5d K5i K5k
115-225 245/35R18 R03 SP2
SsangYong Tivoli 84-95 215/45R18 K1a K1b K2b A01 A12 A14
2WD 84-95 225/40R18 K1c K2c K4i K6w K8e T92 A18 A58 F23
XK,XKG 84-95 225/45R18 K1c K2c K4i K6w K8e V18 S02
e9*2007/46*6294*..; 84-95 235/40R18 K1c K2c K3b K4i K5b K5w K6x K8i
e50*2007/46*0198*.. 84-95 245/40R18 K1c K2c K3b K4i K5b K5x K6x K8i
SsangYong Tivoli 84-95 215/45R18 K1a K1b K2b A01 A12 A14
4WD 84-95 225/40R18 K1c K2b K4h T92 A18 A56 F24
XK 84-95 225/45R18 K1c K2b K4h S02
e9*2007/46*6294*.. 84-95 235/40R18 K1c K2c K3b K4g K5b K5w K6w
84-95 245/40R18 K1c K2c K3b K4g K5b K5w K6w
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51576 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55052617 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ ELENA 8018
Hersteller tyremotive GmbH
Seite 8 von 15

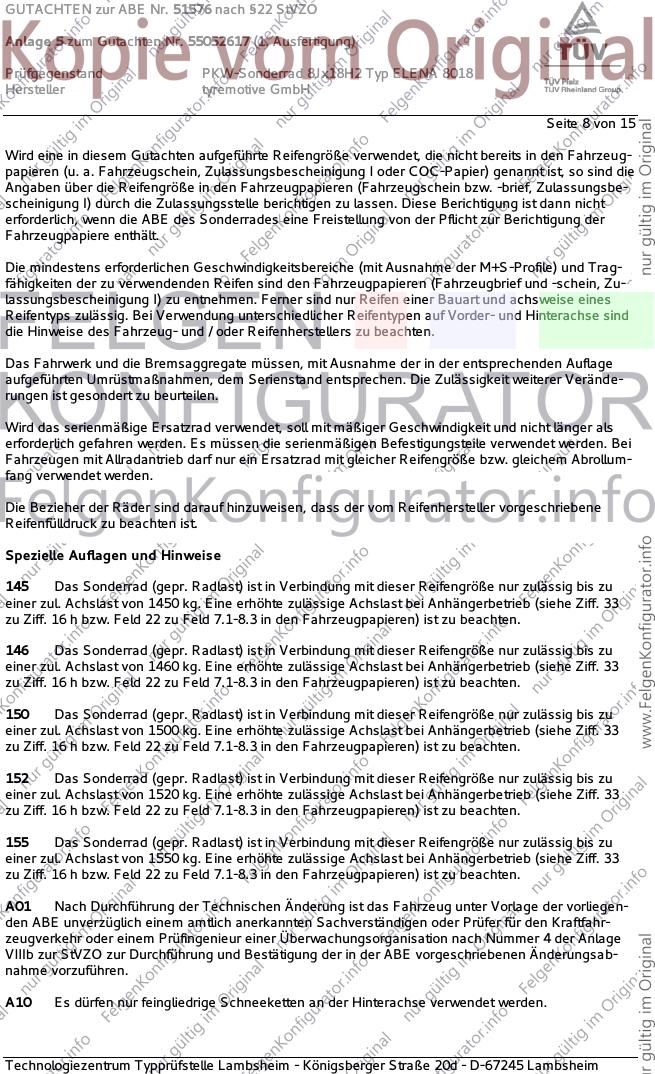

Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
145 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1450 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
146 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1460 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
152 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1520 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
155 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1550 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51576 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55052617 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ ELENA 8018
Hersteller tyremotive GmbH
Seite 9 von 15
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für Fahr-
zeugausführungen mit Brembo-Bremssattel an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51576 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55052617 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ ELENA 8018
Hersteller tyremotive GmbH
Seite 10 von 15

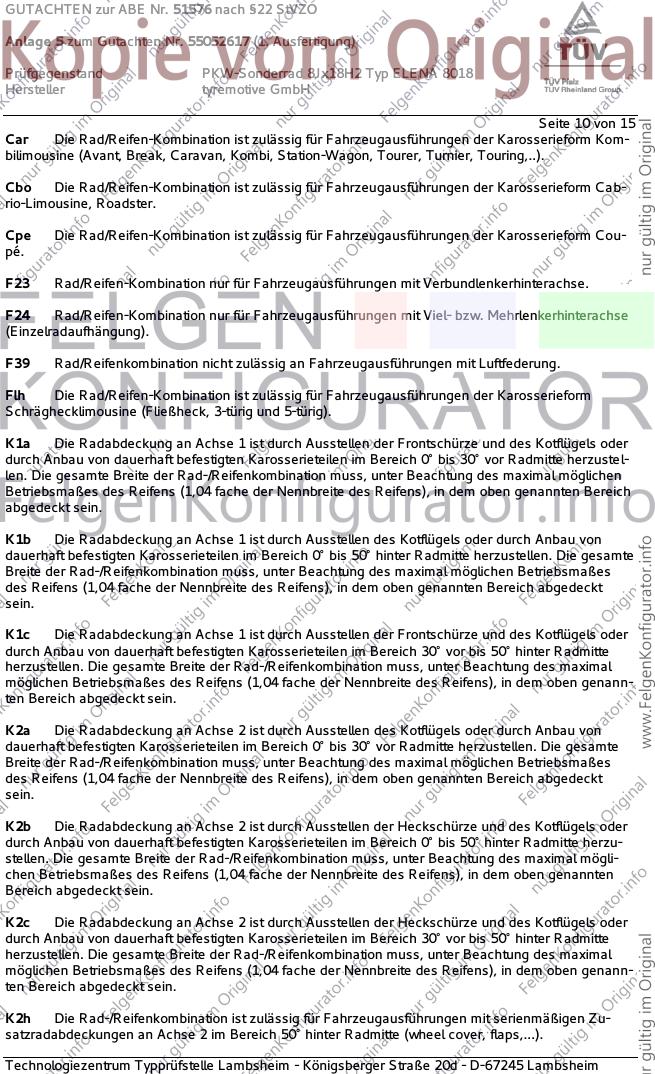

Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen Zu-
satzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51576 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55052617 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ ELENA 8018
Hersteller tyremotive GmbH
Seite 11 von 15
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch oben
zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der Radhausaus-
schnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51576 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55052617 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ ELENA 8018
Hersteller tyremotive GmbH

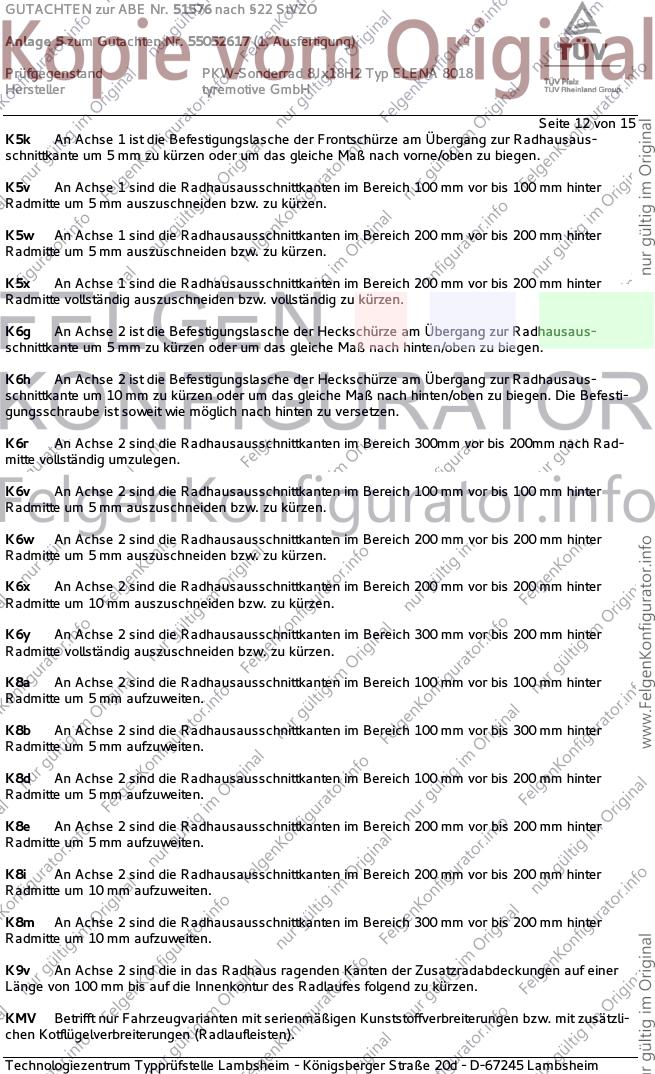

Seite 12 von 15
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51576 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55052617 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ ELENA 8018
Hersteller tyremotive GmbH

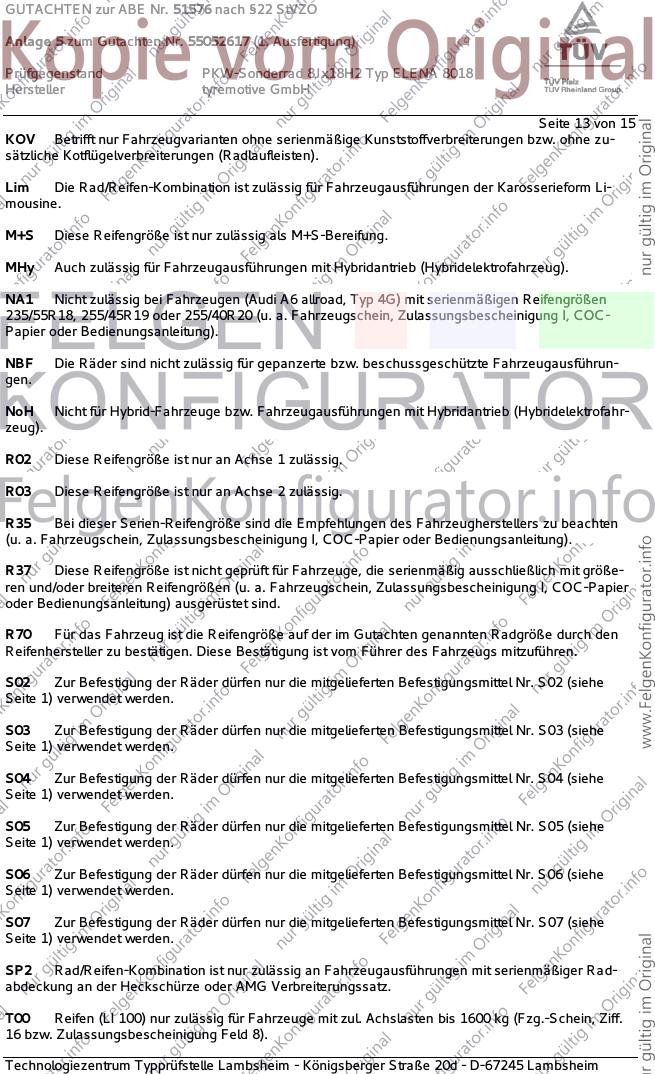

Seite 13 von 15
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahr-
zeug).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger Rad-
abdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51576 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55052617 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ ELENA 8018
Hersteller tyremotive GmbH

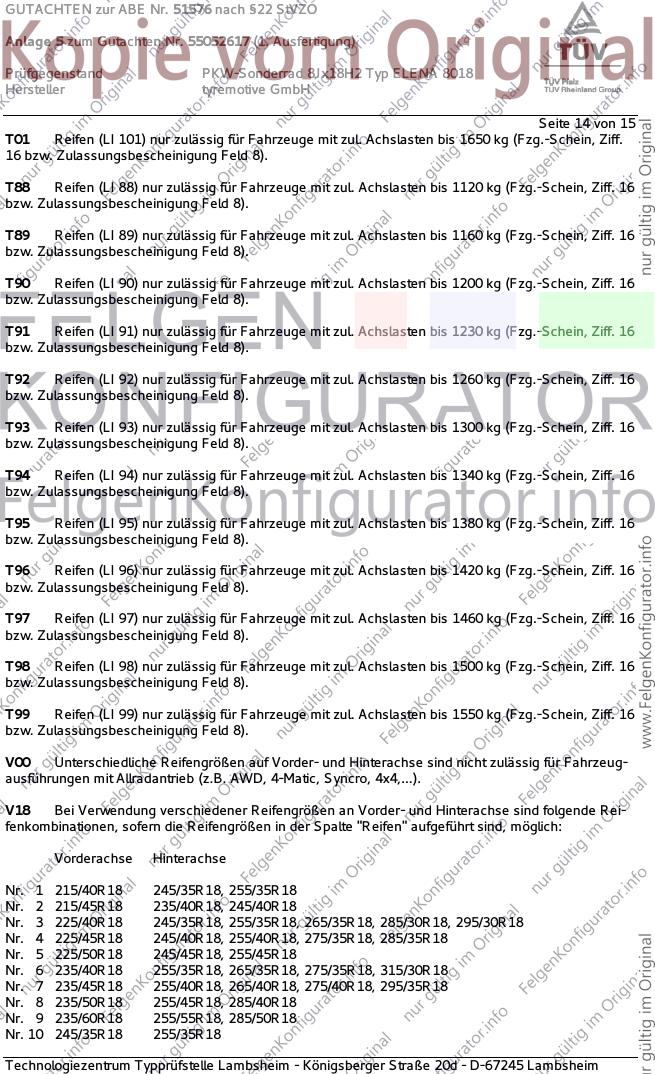

Seite 14 von 15
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/40R18 245/35R18, 255/35R18
Nr. 2 215/45R18 235/40R18, 245/40R18
Nr. 3 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 4 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 5 225/50R18 245/45R18, 255/45R18
Nr. 6 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 7 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 8 235/50R18 255/45R18, 285/40R18
Nr. 9 235/60R18 255/55R18, 285/50R18
Nr. 10 245/35R18 255/35R18
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51576 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55052617 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ ELENA 8018
Hersteller tyremotive GmbH
Seite 15 von 15
Vorderachse Hinterachse (Forts.)
Nr. 11 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 12 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 13 245/50R18 275/45R18
Nr. 14 255/45R18 275/40R18, 285/40R18
Nr. 15 255/50R18 285/45R18
Nr. 16 255/55R18 285/50R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
W36 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 360 mm an Achse2.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad) mit serienmäßigen Reifengrößen 225/55R17
oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsan-
leitung).
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 7. November 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 15 und gilt für Sonderräder ab Herstellungsdatum Mai 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 7. November 2017
Coen
BW/CC 00282559.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
