Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 17 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 46942*07
special wheels for passenger cars 8 J x 17 H2
Nummer der Genehmigung: 46942 Erweiterung Nr.: 07
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
Reifen Gundlach GmbH
DE-56316 Raubach
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
SH780
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 46942 Erweiterung Nr.: 07
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 46942*07
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH
DE-67245 Lambsheim
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
17.05.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55061507 (8. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 46942 Erweiterung Nr.: 07
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
22, 23, 24 1. Ausfertigung
6 3. Ausfertigung
16, 17 5. Ausfertigung
13 6. Ausfertigung
12, 14 7. Ausfertigung
5, 8, 9, 10, 11, 15 8. Ausfertigung
§ 22 46942*07
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Erweiterung des Verwendungsbereiches
Extension of application range
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 46942 Erweiterung Nr.: 07
Approval No. Extension No.:
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 06.06.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 46942*07
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package

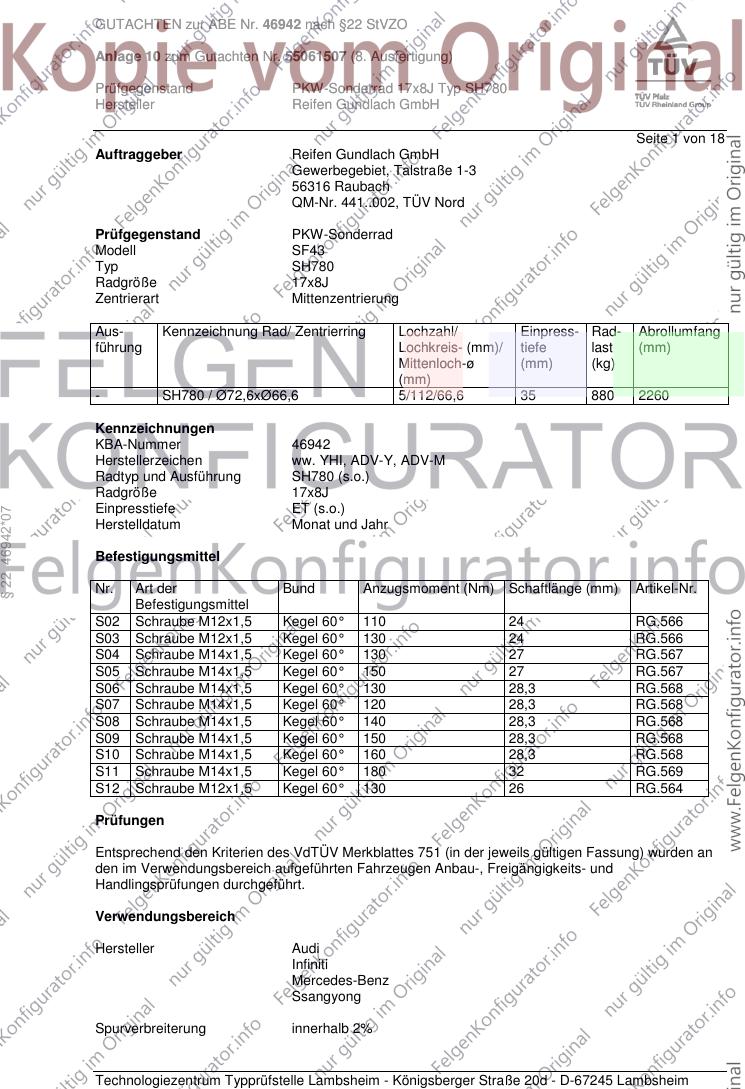

GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061507 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 1 von 18
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad
Modell SF43
Typ SH780
Radgröße 17x8J
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- SH780 / Ø72,6xØ66,6 5/112/66,6 35 880 2260
Kennzeichnungen
KBA-Nummer 46942
Herstellerzeichen ww. YHI, ADV-Y, ADV-M
Radtyp und Ausführung SH780 (s.o.)
Radgröße 17x8J
Einpresstiefe ET (s.o.)
§ 22 46942*07
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M12x1,5 Kegel 60° 110 24 RG.566
S03 Schraube M12x1,5 Kegel 60° 130 24 RG.566
S04 Schraube M14x1,5 Kegel 60° 130 27 RG.567
S05 Schraube M14x1,5 Kegel 60° 150 27 RG.567
S06 Schraube M14x1,5 Kegel 60° 130 28,3 RG.568
S07 Schraube M14x1,5 Kegel 60° 120 28,3 RG.568
S08 Schraube M14x1,5 Kegel 60° 140 28,3 RG.568
S09 Schraube M14x1,5 Kegel 60° 150 28,3 RG.568
S10 Schraube M14x1,5 Kegel 60° 160 28,3 RG.568
S11 Schraube M14x1,5 Kegel 60° 180 32 RG.569
S12 Schraube M12x1,5 Kegel 60° 130 26 RG.564
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061507 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/50R17 A01 K1c K2b K56 A12 A15 A18
B8, B81 88-195 235/45R17 Car Lim V17
e1*2001/116* 88-195 235/50R17 A01 K1c K2b K41 K44 K45 K46 K56 S07
0430*00-41; 88-195 245/45R17 A01 K1c K2b K56
e13*2007/46*1084*.. 88-195 255/45R17 A01 K1c K2b K41 K44 K45 K46 K56
(FIN: WAUZZZ8K...)
Audi A4 90-200 225/50R17 A12 A15 A18 A57
B8, B81 90-200 235/45R17 A90 Car Lim V00
e1*2001/116* 90-200 245/45R17 A12 V17 S07
0430*35-... 90-200 255/45R17 A01 A12 K1a K2b K4i K8b
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
Audi A5 100-195 225/50R17 A13 R37 A15 A18 B03
B8, B81 100-195 235/45R17 A13 R37 Cbo Cpe Flh
e1*2001/116*0430*..; 100-195 235/50R17 A12 R37 V17 S07
e13*2007/46*1084*.. 100-195 245/45R17 A12
§ 22 46942*07
- Coupé, Cabrio 100-195 255/45R17 A12
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A6 / A6 Avant 100-245 225/55R17 A39 A15 A18 A57
4G, 4G1 100-245 235/55R17 A12 Car Lim NA1
e1*2007/46*0436*..; 100-245 245/50R17 A01 A12 K1a K2b S07
e13*2007/46*1147*.. 100-245 255/50R17 A01 A12 K1a K1b K2b K8b
- incl. Facelift 2014
Audi A7 Sportback 140-245 235/55R17 A12 A15 A18
4G, 4G1 140-245 245/50R17 A57 S07
e1*2007/46*0436*..; 140-245 255/50R17
e13*2007/46*1147*..
- incl. Facelift 2014
Audi Q5 100-110 225/65R17 A12 A58 M+S R09 A15 A18 S08
8R, 8R1, 8R2 100-200 235/65R17 A12 A57
e1*2001/116*0473*..; 100-200 255/60R17 A01 A12 A57 K1a
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-110 225/65R17 A58 M+S R09 A12 A15 A18
8R, 8R1, 8R2 100-200 235/65R17 KMV S08
e1*2001/116*0473*..; 100-200 255/60R17
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061507 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 110-185 235/65R17 A91 A15 A18 A56
FY 110-185 255/55R17 A01 A12 K1a K1b K2b S08
e1*2007/46*1550*.. 110-185 255/60R17 A01 A12 K1a K1b K2b
Infiniti QX30 AWD 125, 155 215/60R17 R70 A12 A15 A18
H15 125, 155 225/55R17 A01 K5v K6w A56 S06
e11*2007/46*2977*.. 125, 155 225/60R17 A01 K5v K6w
125, 155 235/55R17 A01 K2b K5x K6w K8e
125, 155 245/50R17 A01 K1b K2b K5x K6w K8m
125, 155 245/55R17 A01 K1b K2b K5x K6w K8m
A-Klasse 66-135 205/50R17 K1c K2c K4i K5d K6g K8h R70 A01 A12 A15
176, 245G 66-135 215/45R17 K1c K2b K5d T87 T91 A18 A57 Flh
e1*2007/46*0928*..; 66-160 225/45R17 K1c K2c K4i K5d K6g K8h V00 V17 S06
e1*2001/116* 66-160 235/40R17 K1c K2c K4i K5d K5k K6h K7d K8m
0470*04-.. 66-160 235/45R17 K1c K2c K4i K5d K5l K6h K7d K8m
66-160 245/40R17 K2c K4i K6h K8m R03
B-Klasse 70-142 205/50R17 K1c K2b K42 K43 K44 K56 R70 A01 A12 A15
245 70-142 215/45R17 K1a K1b K2b K42 K44 K56 A18 K41 V17
e1*2001/116*0314*.. 70-142 225/45R17 K1c K2b K42 K43 K44 K56 S06
§ 22 46942*07
B-Klasse 66-135 205/50R17 K1c K2c K4i K5c K8h R70 A01 A12 A15
246, 245G 66-135 215/45R17 K1a K1b K2b T87 T91 A18 A57 NoE
e1*2007/46*0751*..; 66-155 225/45R17 K1c K2c K4i K5c K8h V00 V17 S06
e1*2001/116* 66-155 235/40R17 K1c K2c K4i K5c K8h
0470*04-.. 66-155 245/40R17 K1c K2c K4i K5c K6k K7d K8m
- incl. Facelift 2014
B-Klasse electric drive 65 (132) 225/45R17 K5w K6w A01 A12 A15
245G 65 (132) 225/50R17 K2b K3i K5w K6g K6x A18 A58 Flh
e1*2001/116*0470*.. 65 (132) 235/45R17 K2b K3i K5w K6g K6x KMV S06
(28kWh-Batterie)
C 30 CDI AMG 170 205/50R17 M+S R70 A12 A15 A18
203CL 170 225/45R17 Cpe V17 S02
e1*98/14*0159*.. 170 245/40R17 R03
- Coupé
C 30cdi/ 32/ 55 AMG 170,260 225/45R17 R35 A12 A15 A18
203K 170,260 245/40R17 R03 R35 Car V17 S02
e1*98/14*0158*.. 170-270 205/50R17 M+S R70
- Kombi 170-270 215/45R17 M+S T88 T91
170-270 225/45R17 M+S
C 30cdi/ 32/ 55AMG 170,260 225/45R17 R35 A12 A15 A18
203 170,260 245/40R17 R03 R35 V17 S02
e1*98/14*0139*.. 170-270 205/50R17 M+S R70
170-270 215/45R17 M+S T87 T88
170-270 225/45R17 M+S
C 43 T-Modell 225 215/45R17 M+S R09 A12 A15 A18
202 225 225/45R17 A01 K41 K42 K56 M+S R21 V17 S02
e1*93/81*0034*.. 225 225/45R17 A01 K41 K42 K56 R35
225 245/40R17 A01 K42 K46 K56 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061507 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 75-170 205/50R17 R37 R70 A12 A15 A18
203 75-170 215/45R17 R37 T87 T88 V17 S02
e1*98/14*0139*.. 75-170 235/40R17 R03
75-200 225/45R17 R35
75-200 245/40R17 R03
C-Klasse 88-215 205/50R17 K1c K2b K41 K42 K56 R37 R70 A01 A12 A15
204 88-215 215/45R17 K1a K1b K2b K41 K42 K56 R37 A18 Cpe Lim
e1*2001/116*0431*.. 88-225 225/45R17 K1c K2b K41 K42 K56 V17 S04
- Limousine/Coupe 88-225 235/40R17 K1c K2b K41 K42 K56
- incl. Facelift 2011 88-225 235/45R17 K1c K2b K41 K42 K56
(FIN: WDD204...) 88-225 245/40R17 K1c K2c K41 K42 K43 K44 K56
C-Klasse 85-155 225/50R17 K1c K2b K5d A01 A12 A15
204 85-155 235/45R17 K1c K2b A18 A58 B33
e1*2001/116* 85-155 245/45R17 K1c K2b K5d Lim MHy V17
0431*29-.. 85-155 255/45R17 K2a K2b K4i K6g K6r R03 S06
(FIN: WDD205...)
C-Klasse 55-145 205/50R17 K41 K56 R37 R70 T89 A01 A12 A15
HO 55-145 215/45R17 K41 K42 K56 R37 T87 T88 T91 A18 R21 V17
G363, 55-145 225/45R17 K41 K42 K56 R35 T90 S02
§ 22 46942*07
e1*92/53*0001*.. 55-145 235/40R17 K42 K56 R03 T90
55-145 245/40R17 K42 K46 K56 K90 R03 R35
C-Klasse C43 225 215/45R17 M+S R09 A12 A15 A18
HO 225 225/45R17 A01 K41 K42 K56 M+S R21 V17 S02
e1*92/53*0001*.. 225 225/45R17 A01 K41 K42 K56 R35
225 245/40R17 A01 K42 K46 K56 R03
C-Klasse Coupé / 115-155 225/50R17 K1c K2b K5d A01 A12 A15
Cabrio 115-155 235/45R17 K1c K2b A18 A58 B33
204 115-155 245/45R17 K1c K2b K5d Cbo Cpe V17
e1*2001/116* 115-155 255/45R17 K2a K2b K4i K6g K6r R03 S06
0431*37-..
(FIN: WDD205...)
C-Klasse Sportcoupé 75-160 205/50R17 R37 R70 A12 A15 A18
203CL 75-160 215/45R17 R37 Cpe V17 S02
e1*98/14*0159*.. 75-160 235/40R17 R03
75-200 225/45R17
75-200 245/40R17 R03
C-Klasse T-Modell 55-145 205/50R17 K56 R37 R70 T89 A01 A12 A15
202 55-145 215/45R17 K42 K56 R37 T87 T88 T91 A18 K41 R21
e1*93/81*0034*.. 55-145 225/45R17 K42 K56 R35 T90 T91 V17 S02
55-145 235/40R17 K42 K56 R03 T90
55-145 245/40R17 K42 K46 K56 K90 R03 R35 T91 T93
C-Klasse T-Modell 75-170 205/50R17 R37 R70 T89 T93 A12 A15 A18
203K 75-170 215/45R17 T87 T88 T91 Car V17 S02
e1*98/14*0158*.. 75-170 235/40R17 R03
75-200 225/45R17 R35
75-200 245/40R17 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061507 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 88-170 205/50R17 K1c K2b K41 K42 K56 R37 R70 A01 A12 A15
204K 88-170 215/45R17 K1a K1b K2b K41 K42 K56 R37 A18 Car V17
e1*2001/116*0457*.. 88-225 225/45R17 K1c K2b K41 K42 K56 T90 T91 S04
- incl. Facelift 2011 88-225 235/40R17 K1c K2b K41 K42 K56 T90 T94
(FIN: WDD204...) 88-225 235/45R17 K1c K2b K41 K42 K56
88-225 245/40R17 K1c K2c K41 K42 K43 K44 K56 T91
T95
C-Klasse T-Modell 85-155 225/50R17 K1c K2b K5d T94 T98 A01 A12 A15
204K 85-155 235/45R17 K1c K2b T94 T97 A18 A58 B33
e1*2001/116* 85-155 245/45R17 K1c K2b K5d Car MHy V17
0457*25-.. 85-155 255/45R17 K2a K2b K4i K6g K6r R03 S06
(FIN: WDD205...)
CL-Klasse 220-326 225/55R17 A12 A15 A18
215 220-326 235/50R17 A01 K41 K42 K56 B03 V17 S09
e1*98/14*0113*.. 220-326 245/50R17 A01 K1a K2b K41 K42 K45 K56
220-326 255/45R17 A01 K1a K2b K41 K42 K45 K56 T98
CL-Klasse 285 235/55R17 A12 A15 A18
216 285 245/50R17 A01 K1a K1b B03 Cpe V00
e1*2001/116*0372*.. 285 255/50R17 A01 K1c K41 K45 V17 S09
§ 22 46942*07
(FIN: WDD216...)
CLA-Klasse 80-130 205/50R17 K1c K2c K4i K5d K6g K8h R70 A01 A12 A15
117, 245G 80-130 215/45R17 K1c K2b K5d T87 T91 A18 A57 Lim
e1*2007/46*1007*..; 80-160 225/45R17 K1c K2c K4i K5d K6g K8h V00 V17 S06
e1*2001/116* 80-160 235/40R17 K1c K2c K4i K5d K5k K6h K7d K8m
0470*04-.. 80-160 235/45R17 K1c K2c K4i K5d K5l K6h K7d K8m
80-160 245/40R17 K2c K4i K6h K8m R03
CLA-Klasse Shooting 80-130 205/50R17 K1c K2c K4i K5d K6g K8h R70 A01 A12 A15
Brake 80-130 215/45R17 K1c K2b K5d T87 T91 A18 A57 Car
245G 80-160 225/45R17 K1c K2c K4i K5d K6g K8h V00 V17 S06
e1*2001/116* 80-160 235/40R17 K1c K2c K4i K5d K5k K6h K7d K8m
0470*12-.. 80-160 235/45R17 K1c K2c K4i K5d K5l K6h K7d K8m
80-160 245/40R17 K2c K4i K6h K8m R03
CLC-Klasse 75-150 205/50R17 R37 R70 A12 A15 A18
203CL 75-150 215/45R17 R37 Cpe V17 S02
e1*98/14*0159*19-.. 75-150 235/40R17 R03
75-200 225/45R17
75-200 245/40R17 R03
CLK 500, -/55 AMG 225-285 225/45R17 A10 A15 A18 B03
209 225-285 245/40R17 A12 R03 B10 Cbo Cpe
e1*98/14*0184*.. V17 S02
CLK-Klasse 100-205 205/50R17 R37 R70 A12 A15 A18
208 100-205 215/45R17 R37 T87 T88 T89 B01 Cbo Cpe
e1*96/27*0054*.. 100-255 225/45R17 A01 K45 R35 V17 S02
100-255 235/40R17 A01 K2b R03
100-255 245/40R17 A01 K2b R03 R35
255 215/45R17 M+S R09
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061507 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLK-Klasse 100-170 205/50R17 A10 R37 R70 A15 A18 B03
209 100-170 215/45R17 A10 R37 T88 T91 Cbo Cpe V17
e1*98/14*0184*.. 100-170 235/40R17 A12 R03 S02
100-200 225/45R17 A10
100-200 245/40R17 A12 R03
CLS-Klasse 120-150 245/45R17 A10 A15 A18 A58
218 120-150 255/45R17 A10 A84 B03 BX4
e1*2007/46*0485*.. Lim Y63 S04
- incl. Facelift 2014
E-Klasse 55-165 205/50R17 R37 R70 T89 T93 A12 A15 A18
210 55-205 215/50R17 R37 R70 T90 T91 B01 NBF V17
e1*93/81*0022*.. 55-205 225/45R17 T90 T91 T93 S02
55-205 245/40R17 R03 T91
55-260 235/45R17 R35
55-260 255/40R17 R03 R70
E-Klasse 75-215 235/45R17 R37 A12 A15 A18
211 75-285 245/45R17 Lim S06
e1*98/14*0183*..,
e1*2001/116*0183*..
§ 22 46942*07
E-Klasse 100-225 225/45R17 R37 T90 T91 T93 A12 A15 A18
212 100-225 235/45R17 A01 K1a K1b R37 B03 BX4 F38
e1*2001/116*0501*.. 100-285 245/45R17 A01 K1c K2b K5d T95 T99 Lim NoH S04
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-143 225/50R17 T94 T98 A12 A15 A18
212 110-143 225/55R17 A58 B03 Lim
e1*2001/116* 110-143 235/50R17 A01 K1a K1b K5d V17 Y92 S09
0501*25-.. 110-143 245/50R17 A01 K1c K2b K5d K5i K5k
(FIN: WDD213...) 110-143 245/50R17 K2h R03
110-143 255/45R17 A01 K1a K1b K5d
110-143 255/45R17 A01 K1a K1b K5d R02
110-143 255/45R17 R03
E-Klasse 100-225 225/45R17 R37 T90 T91 T93 A12 A15 A18
212, 212G 100-225 235/45R17 A01 K1a K1b R37 B03 BX4 F39
e1*2001/116*0501*..; 100-245 245/45R17 A01 K1c K2b K5d Lim NoH S04
e1*2007/46*0484*..
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse Cabrio 120-245 235/45R17 K1c K2b A01 A12 A15
207 120-245 245/40R17 K1c K2b K4k K5a A18 A58 B03
e1*2001/116*0502*.. 285 235/45R17 K1c K2b M+S Cbo F39 S06
(FIN: WDD207...)
E-Klasse Coupé 120-225 215/45R17 R37 T88 A12 A15 A18
207 120-225 215/50R17 A01 K1c K2b R37 A58 B03 Cpe
e1*2001/116*0502*.. 120-225 225/45R17 R37 F39 V17 S06
(FIN: WDD207...) 120-225 235/40R17 A01 K1c K2b R37
120-285 235/45R17 A01 K1c K2b
120-285 245/40R17 A01 K1c K2b K4k K5a
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061507 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 83-165 205/50R17 R37 R70 T93 A12 A15 A18
210K 83-205 215/50R17 R02 R37 R70 B01 V17 S02
e1*93/81*0033*.. 83-205 225/45R17 T91 T93 T94
83-205 245/40R17 R03 T91 T93
83-260 235/45R17 R35 T93 T94 T97
83-260 255/40R17 R03 R70 T94
E-Klasse T-Modell 100-215 235/45R17 R37 T94 T97 A12 A15 A18
211K 100-285 245/45R17 Car S06
e1*2001/116*0213*..
E-Klasse T-Modell 100-225 235/45R17 K1a K1b R37 T97 A01 A12 A15
212 K 100-245 245/45R17 K1c K2b K5d T95 T99 A18 B03 BX4
e1*2007/46*0200*.. Car F42 NoH
- incl. Facelift 2013 S04
(FIN: WDD212...)
E-Klasse T-Modell 100 - 225 235/45R17 K1a K1b R37 T97 A01 A12 A15
212 K 100 - 285 245/45R17 K1c K2b K5d T95 T99 A18 B03 BX4
e1*2007/46*0200*.. Car F38 NoH
- mit Luftfederung S04
- incl. Facelift 2013
§ 22 46942*07
(FIN: WDD212...)
E-Klasse T-Modell 110-143 225/50R17 T94 T98 A12 A15 A18
R1ES 110-143 225/55R17 T01 T97 A58 B03 Car
e1*2007/46*1560*.. 110-143 235/50R17 A01 K1a K1b K5d T00 T96 KOV V17 Y92
(FIN: WDD213...) 110-143 245/50R17 A01 K1c K2b K5d K5i K5k S09
110-143 245/50R17 K2h R03
110-143 255/45R17 A01 K1a K1b K5d
110-143 255/45R17 A01 K1a K1b K5d R02
110-143 255/45R17 R03
GLA-Klasse 80-155 215/60R17 R70 A12 A15 A18
245G 80-155 225/55R17 A01 K1b K2b K6v A57 Flh S06
e1*2001/116* 80-155 225/60R17 A01 K1b K2b K6v
0470*06-.. 80-155 235/55R17 A01 K1a K1b K2b K5v K6x K8a
80-155 245/50R17 A01 K1c K2c K5a K5x K6g K6y K8i
80-155 245/55R17 A01 K1c K2c K5a K5x K6g K6y K8i
GLK-Klasse 100-225 235/60R17 K1c K2a K2b A01 A12 A15
204X 100-225 245/55R17 K1c K2a K2b A18 V17 S05
e1*2001/116* 100-225 255/55R17 K1c K2c K5a K6a
0480*00-16
(FIN: WDC204...)
M-Klasse 110-160 235/65R17 A10 R37 A15 A18 B03
163 110-173 255/60R17 A01 A10 K2b KOV S10
e1*96/79*0083*.. 110-173 255/60R17 A10 KMV
110-215 255/60R17 A01 A10 K2b KOV M+S R09
110-215 275/55R17 A01 A12 K1a K2c KOV
110-215 275/55R17 A12 KMV
110-255 255/60R17 A10 KMV M+S R09
255 275/55R17 A12 M+S R09
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061507 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 145-326 225/55R17 K42 K56 A01 A12 A15
220 145-326 225/55R17 K42 K56 M+S R09 A18 A61 B03
e1*97/27*0099*.. 145-326 235/50R17 K41 K42 K56 T00 T96 NBF V17 S09
145-326 245/50R17 K41 K42 K45 K56
145-326 255/45R17 K41 K42 K45 K56 T98
S-Klasse 150-285 235/55R17 A12 A15 A18
221 150-285 245/50R17 B03 V00 V17
e1*2001/116*0335*.. 150-285 255/50R17 A01 K1a K1b K41 K42 S09
(FIN: WDD221...)
S-Klasse 150-245 245/55R17 A90 A15 A18 A57
222, 221 150-245 255/50R17 A12 B03 BW7 BnK
e1*2007/46*0960*..; 150-245 255/55R17 A12 Lim S09
e1*2001/116*
0335*19-..
ab Modell 2013
(FIN: WDD222...)
SLK 100-160 215/45R17 A12 A15 A18
170 100-160 225/45R17 A01 K41 K45 V17 S02
e1*95/54*0039*.. 100-160 225/45R17 R35
§ 22 46942*07
100-160 235/40R17 A01 K1a K41 K45 R02
100-160 235/40R17 R03
100-160 245/40R17 R03
100-160 255/40R17 A01 K2b R03 R70
SLK 120-170 205/50R17 R37 R70 A12 A15 A18
171 120-170 215/45R17 R37 V17 S02
e1*2001/116*0262*.. 120-170 225/45R17
120-170 245/40R17 A01 K2b R03
120-170 245/40R17 R03 SP2
SLK / SLC -Klasse 115-180 215/45R17 R37 A12 A15 A18
172 115-225 225/45R17 V17 S06
e1*2007/46*0548*.. 115-225 235/40R17 A01 K2b
115-225 235/40R17 SP2
115-225 245/40R17 A01 K2b
115-225 245/40R17 SP2
SLK 32 AMG 260 205/50R17 A01 K41 M+S R37 R70 A12 A15 A18
170 260 215/45R17 M+S R37 S02
e1*95/54*0039*.. 260 225/45R17 A01 K41 K45 M+S
SLK 350 200,224 225/45R17 A12 A15 A18
171 200,224 245/40R17 R03 V17 S02
e1*2001/116*0262*..
SLK 55AMG 265,294 225/45R17 M+S A12 A15 A18
171, 171AMG B03 B60 S02
e1*2001/116*0262*..,
e1*2001/116*0321*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061507 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH

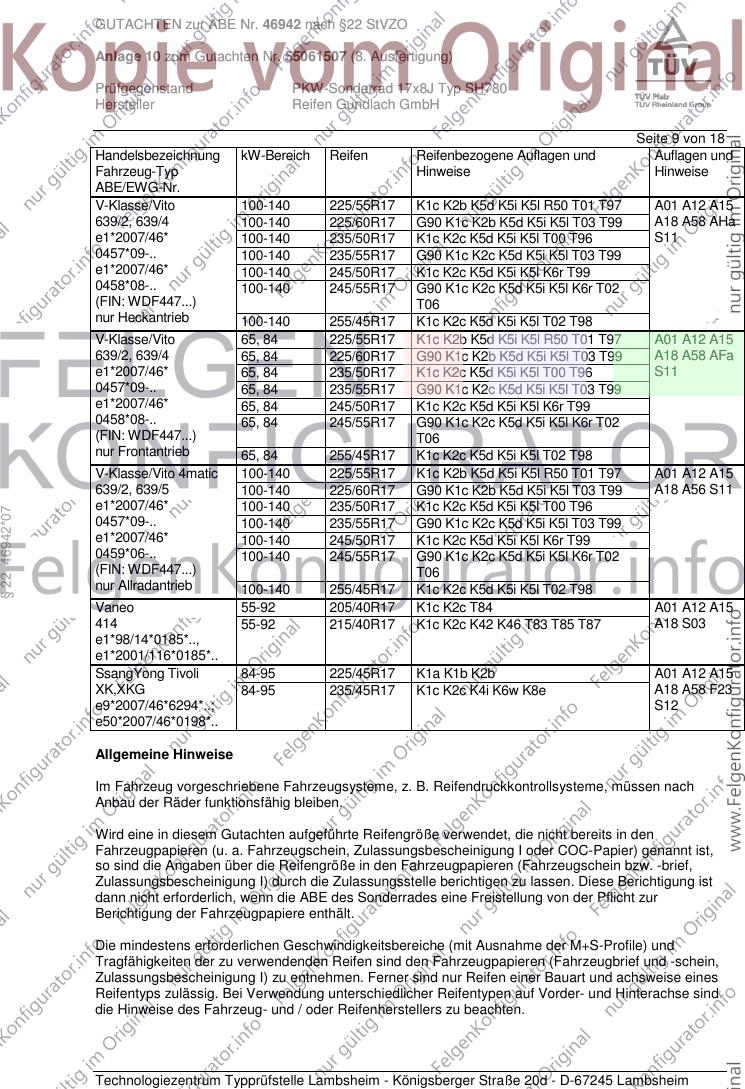

Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
V-Klasse/Vito 100-140 225/55R17 K1c K2b K5d K5i K5l R50 T01 T97 A01 A12 A15
639/2, 639/4 100-140 225/60R17 G90 K1c K2b K5d K5i K5l T03 T99 A18 A58 AHa
e1*2007/46* 100-140 235/50R17 K1c K2c K5d K5i K5l T00 T96 S11
0457*09-.. 100-140 235/55R17 G90 K1c K2c K5d K5i K5l T03 T99
e1*2007/46* 100-140 245/50R17 K1c K2c K5d K5i K5l K6r T99
0458*08-.. 100-140 245/55R17 G90 K1c K2c K5d K5i K5l K6r T02
(FIN: WDF447...) T06
nur Heckantrieb 100-140 255/45R17 K1c K2c K5d K5i K5l T02 T98
V-Klasse/Vito 65, 84 225/55R17 K1c K2b K5d K5i K5l R50 T01 T97 A01 A12 A15
639/2, 639/4 65, 84 225/60R17 G90 K1c K2b K5d K5i K5l T03 T99 A18 A58 AFa
e1*2007/46* 65, 84 235/50R17 K1c K2c K5d K5i K5l T00 T96 S11
0457*09-.. 65, 84 235/55R17 G90 K1c K2c K5d K5i K5l T03 T99
e1*2007/46* 65, 84 245/50R17 K1c K2c K5d K5i K5l K6r T99
0458*08-.. 65, 84 245/55R17 G90 K1c K2c K5d K5i K5l K6r T02
(FIN: WDF447...) T06
nur Frontantrieb 65, 84 255/45R17 K1c K2c K5d K5i K5l T02 T98
V-Klasse/Vito 4matic 100-140 225/55R17 K1c K2b K5d K5i K5l R50 T01 T97 A01 A12 A15
639/2, 639/5 100-140 225/60R17 G90 K1c K2b K5d K5i K5l T03 T99 A18 A56 S11
e1*2007/46* 100-140 235/50R17 K1c K2c K5d K5i K5l T00 T96
§ 22 46942*07
0457*09-.. 100-140 235/55R17 G90 K1c K2c K5d K5i K5l T03 T99
e1*2007/46* 100-140 245/50R17 K1c K2c K5d K5i K5l K6r T99
0459*06-.. 100-140 245/55R17 G90 K1c K2c K5d K5i K5l K6r T02
(FIN: WDF447...) T06
nur Allradantrieb 100-140 255/45R17 K1c K2c K5d K5i K5l T02 T98
Vaneo 55-92 205/40R17 K1c K2c T84 A01 A12 A15
414 55-92 215/40R17 K1c K2c K42 K46 T83 T85 T87 A18 S03
e1*98/14*0185*..,
e1*2001/116*0185*..
SsangYong Tivoli 84-95 225/45R17 K1a K1b K2b A01 A12 A15
XK,XKG 84-95 235/45R17 K1c K2c K4i K6w K8e A18 A58 F23
e9*2007/46*6294*..; S12
e50*2007/46*0198*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061507 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH

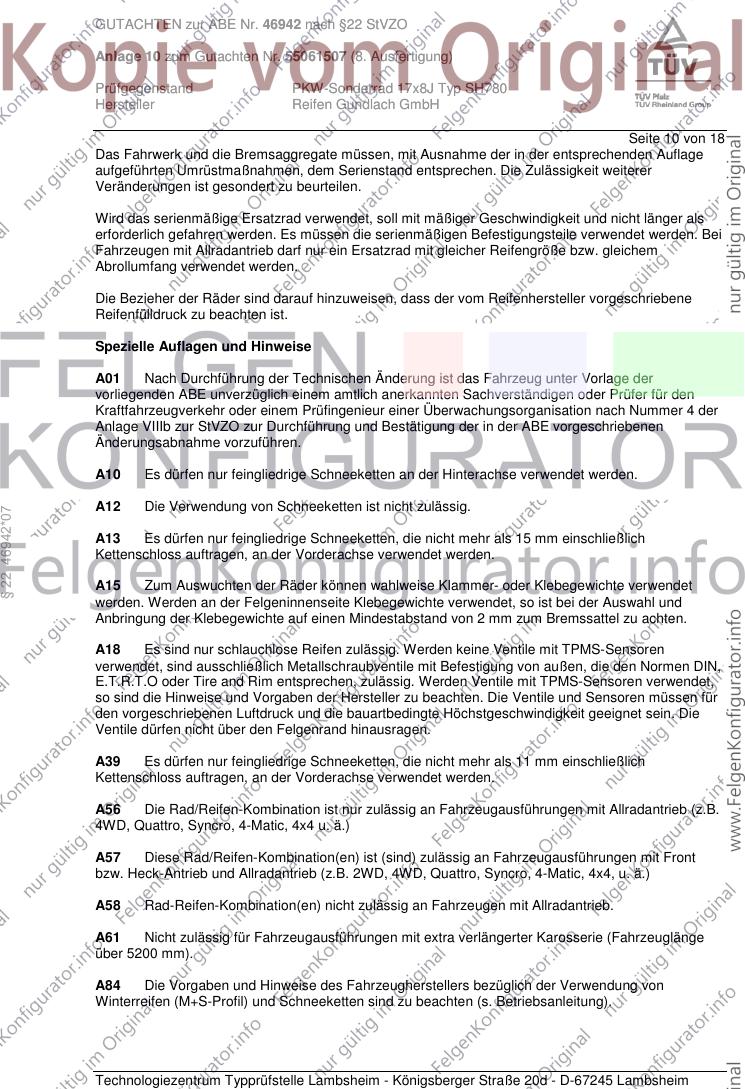

Seite 10 von 18
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
§ 22 46942*07
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und
Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061507 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH

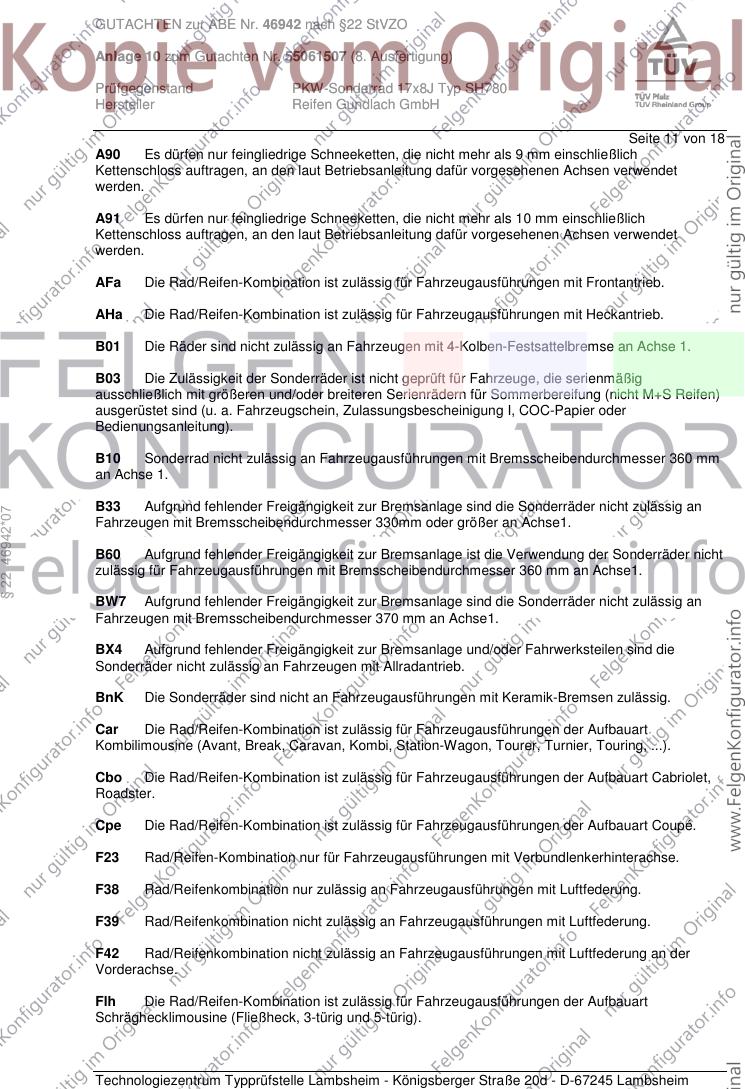

Seite 11 von 18
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
§ 22 46942*07
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
BX4 Aufgrund fehlender Freigängigkeit zur Bremsanlage und/oder Fahrwerksteilen sind die
Sonderräder nicht zulässig an Fahrzeugen mit Allradantrieb.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061507 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH

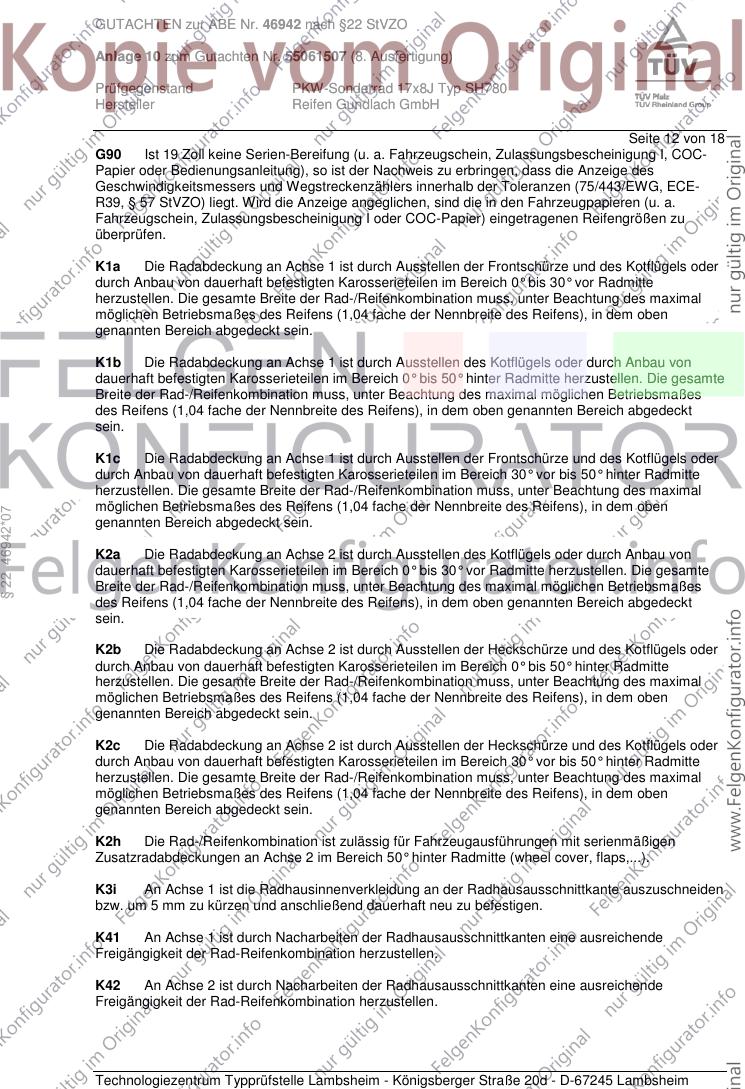

Seite 12 von 18
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
§ 22 46942*07
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061507 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 13 von 18
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
§ 22 46942*07
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061507 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 14 von 18
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
§ 22 46942*07
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061507 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 15 von 18
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
§ 22 46942*07
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061507 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 16 von 18
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe
Seite 1) verwendet werden.
S12 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S12 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
§ 22 46942*07
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T06 Reifen (LI 106) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1900 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061507 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 17 von 18
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
§ 22 46942*07
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55061507 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 18 von 18
Y66 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugausführungen mit Allradantrieb in Verbindung mit Bremsscheibendurchmesser 344 mm an
Achse 1.
Y92 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 342 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 16. Mai 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum Januar 2007.
§ 22 46942*07
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 16. Mai 2017
Laux 00272387.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
