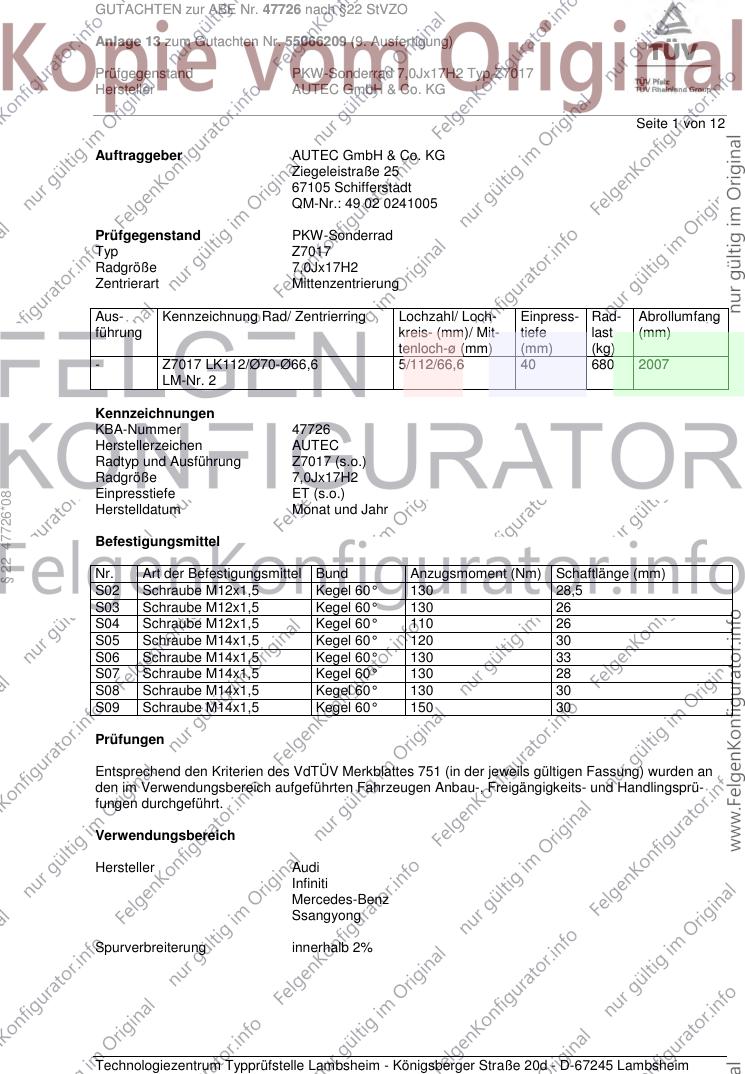

GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55066209 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 12
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ Z7017
Radgröße 7,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
- Z7017 LK112/Ø70-Ø66,6 5/112/66,6 40 680 2007
LM-Nr. 2
Kennzeichnungen
KBA-Nummer 47726
Herstellerzeichen AUTEC
Radtyp und Ausführung Z7017 (s.o.)
Radgröße 7,0Jx17H2
Einpresstiefe ET (s.o.)
§ 22 47726*08
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 130 28,5
S03 Schraube M12x1,5 Kegel 60° 130 26
S04 Schraube M12x1,5 Kegel 60° 110 26
S05 Schraube M14x1,5 Kegel 60° 120 30
S06 Schraube M14x1,5 Kegel 60° 130 33
S07 Schraube M14x1,5 Kegel 60° 130 28
S08 Schraube M14x1,5 Kegel 60° 130 30
S09 Schraube M14x1,5 Kegel 60° 150 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

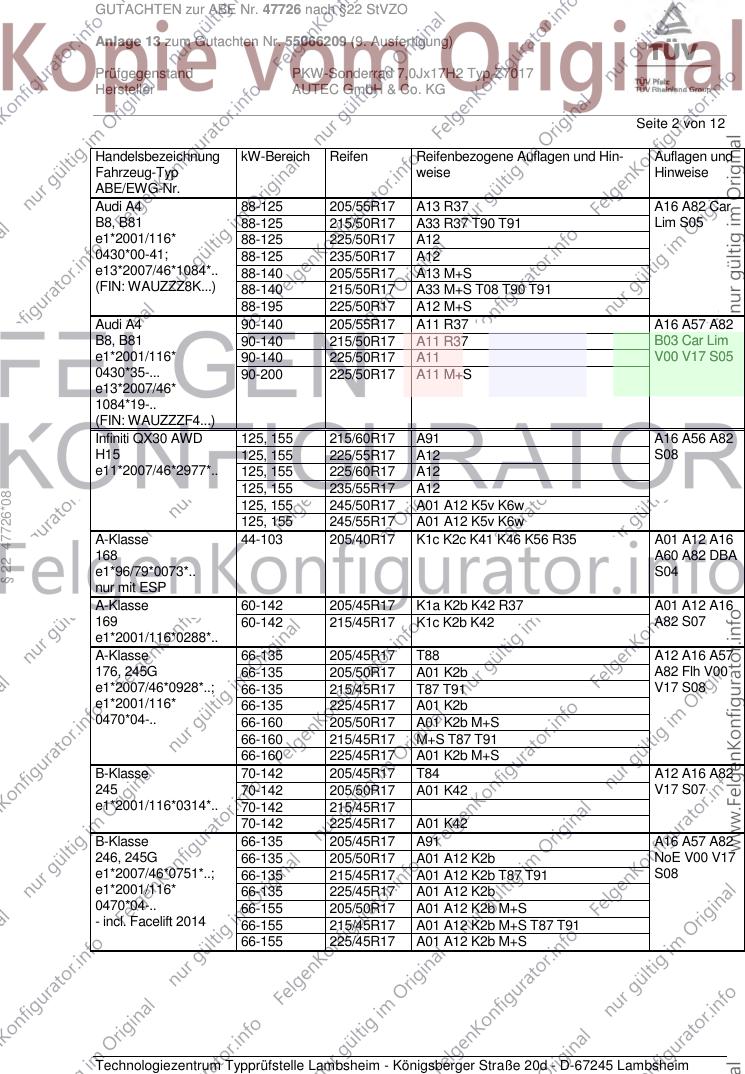

GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55066209 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 205/55R17 A13 R37 A16 A82 Car
B8, B81 88-125 215/50R17 A33 R37 T90 T91 Lim S05
e1*2001/116* 88-125 225/50R17 A12
0430*00-41; 88-125 235/50R17 A12
e13*2007/46*1084*.. 88-140 205/55R17 A13 M+S
(FIN: WAUZZZ8K...) 88-140 215/50R17 A33 M+S T08 T90 T91
88-195 225/50R17 A12 M+S
Audi A4 90-140 205/55R17 A11 R37 A16 A57 A82
B8, B81 90-140 215/50R17 A11 R37 B03 Car Lim
e1*2001/116* 90-140 225/50R17 A11 V00 V17 S05
0430*35-... 90-200 225/50R17 A11 M+S
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
Infiniti QX30 AWD 125, 155 215/60R17 A91 A16 A56 A82
H15 125, 155 225/55R17 A12 S08
e11*2007/46*2977*.. 125, 155 225/60R17 A12
125, 155 235/55R17 A12
§ 22 47726*08
125, 155 245/50R17 A01 A12 K5v K6w
125, 155 245/55R17 A01 A12 K5v K6w
A-Klasse 44-103 205/40R17 K1c K2c K41 K46 K56 R35 A01 A12 A16
168 A60 A82 DBA
e1*96/79*0073*.. S04
nur mit ESP
A-Klasse 60-142 205/45R17 K1a K2b K42 R37 A01 A12 A16
169 60-142 215/45R17 K1c K2b K42 A82 S07
e1*2001/116*0288*..
A-Klasse 66-135 205/45R17 T88 A12 A16 A57
176, 245G 66-135 205/50R17 A01 K2b A82 Flh V00
e1*2007/46*0928*..; 66-135 215/45R17 T87 T91 V17 S08
e1*2001/116* 66-135 225/45R17 A01 K2b
0470*04-.. 66-160 205/50R17 A01 K2b M+S
66-160 215/45R17 M+S T87 T91
66-160 225/45R17 A01 K2b M+S
B-Klasse 70-142 205/45R17 T84 A12 A16 A82
245 70-142 205/50R17 A01 K42 V17 S07
e1*2001/116*0314*.. 70-142 215/45R17
70-142 225/45R17 A01 K42
B-Klasse 66-135 205/45R17 A91 A16 A57 A82
246, 245G 66-135 205/50R17 A01 A12 K2b NoE V00 V17
e1*2007/46*0751*..; 66-135 215/45R17 A01 A12 K2b T87 T91 S08
e1*2001/116* 66-135 225/45R17 A01 A12 K2b
0470*04-.. 66-155 205/50R17 A01 A12 K2b M+S
- incl. Facelift 2014 66-155 215/45R17 A01 A12 K2b M+S T87 T91
66-155 225/45R17 A01 A12 K2b M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55066209 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
B-Klasse electric drive 65 (132) 205/50R17 A12 A16 A58
245G 65 (132) 205/55R17 A82 Flh KMV
e1*2001/116*0470*.. 65 (132) 215/50R17 S08
(28kWh-Batterie) 65 (132) 225/45R17
65 (132) 225/50R17
C-Klasse 88-215 205/50R17 A12 R37 T89 T93 A16 A82 B03
204 88-215 215/45R17 A32 R37 T87 T88 T91 Cpe Lim S07
e1*2001/116*0431*.. 88-215 225/45R17 A12
- Limousine/Coupe
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-155 205/55R17 A32 R37 136 A16 A58 A82
204 85-155 215/50R17 A90 R37 136 Lim MHy S08
e1*2001/116* 85-180 225/50R17 A12 136
0431*29-..
(FIN: WDD205...)
C-Klasse 4matic 125-245 225/50R17 A12 A16 A56
204 A82 Lim S08
§ 22 47726*08
e1*2001/116*
0431*29-..
(FIN: WDD205...)
C-Klasse Coupé / 115-180 225/50R17 A12 A16 A58
Cabrio A82 Cbo Cpe
204 S08
e1*2001/116*
0431*37-..
(FIN: WDD205...)
C-Klasse Coupé / 125-245 225/50R17 A12 A16 A56
Cabrio 4matic A82 Cbo Cpe
204 S08
e1*2001/116*
0431*37-..
(FIN: WDD205...)
C-Klasse T-Modell 88-170 205/50R17 A12 R37 T89 T93 A16 A82 B03
204K 88-170 215/45R17 A32 R37 T91 Car S07
e1*2001/116*0457*.. 88-170 225/45R17 A12 T90 T91 T94
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse T-Modell 85-155 205/55R17 A32 R37 T91 T95 136 A16 A58 A82
204K 85-155 215/50R17 A90 R37 T91 T95 136 Car MHy S08
e1*2001/116* 85-180 225/50R17 A12 T94 T98 136
0457*25-..
(FIN: WDD205...)
C-Klasse T-Modell 125-245 225/50R17 A12 A16 A56
4matic A82 Car S08
204K
e1*2001/116*
0457*25-..
(FIN: WDD205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55066209 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
CLA-Klasse 80-130 205/45R17 T88 A12 A16 A57
117, 245G 80-130 205/50R17 A01 K2b A82 Lim V00
e1*2007/46*1007*..; 80-130 215/45R17 T87 T91 V17 S08
e1*2001/116* 80-130 225/45R17 A01 K2b
0470*04-.. 80-160 205/50R17 A01 K2b M+S
80-160 215/45R17 M+S T87 T91
80-160 225/45R17 A01 K2b M+S
CLA-Klasse Shooting 80-130 205/45R17 T88 A12 A16 A57
Brake 80-130 205/50R17 A01 K2b A82 Car V00
245G 80-130 215/45R17 T87 T91 V17 S08
e1*2001/116* 80-130 225/45R17 A01 K2b
0470*12-.. 80-160 205/50R17 A01 K2b M+S
80-160 215/45R17 M+S T87 T91
80-160 225/45R17 A01 K2b M+S
E-Klasse 55-165 205/50R17 A11 R37 T89 T93 A16 A82 B01
210 55-165 215/50R17 A11 R37 T90 T91 B03 NBF V17
e1*93/81*0022*.. 55-165 225/45R17 A11 R37 T90 T91 Z15 S04
§ 22 47726*08
55-165 235/45R17 A12 R70
E-Klasse 75-170 205/50R17 A10 R37 T93 A16 A82 B03
211 75-170 215/50R17 A10 R37 T90 T91 Lim S07
e1*98/14*0183*.., 75-170 225/45R17 A10 R37 T90 T91 T93
e1*2001/116*0183*.. 75-170 235/45R17 A10 R37 R70
E-Klasse 100-150 205/50R17 A10 T93 136 A16 A58 A82
212 100-150 215/50R17 A10 T90 T91 T93 T95 136 B03 F38 Lim
e1*2001/116*0501*.. 100-150 225/45R17 A10 T90 T91 T93 T94 136 NoH S07
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-143 205/55R17 A10 R37 T91 T95 136 A16 A58 A82
212 110-143 205/60R17 A10 R37 T93 132 B03 Lim S09
e1*2001/116* 110-143 215/55R17 A10 R37 T94 T98 134
0501*24-.. 110-143 225/50R17 A10 T94 T98 136
(FIN: WDD213...) 110-143 225/55R17 A10 132
110-143 235/50R17 A10 134
E-Klasse 100-150 205/50R17 A10 T93 136 A16 A58 A82
212, 212G 100-150 215/50R17 A10 T90 T91 T93 136 B03 F39 Lim
e1*2001/116*0501*..; 100-150 225/45R17 A10 T90 T91 T93 136 NoH S07
e1*2007/46*0484*..
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse Coupé 120-225 205/50R17 A11 T89 A16 A58 A82
207 120-225 215/45R17 A11 T88 T91 B03 Cpe F39
e1*2001/116*0502*.. 120-225 215/50R17 A32 S07
(FIN: WDD207...) 120-225 225/45R17 A11
E-Klasse T-Modell 83-165 205/50R17 A11 R37 T93 A16 A82 B01
210K 83-165 215/50R17 A11 R02 R37 B03 V17 Z15
e1*93/81*0033*.. 83-165 225/45R17 A11 T93 T94 S04
83-165 235/45R17 A12 R70 T93 T94 T97
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55066209 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
GLA-Klasse 80-155 215/60R17 A33 A16 A57 A82
245G 80-155 225/55R17 A12 Flh S08
e1*2001/116* 80-155 225/60R17 A12
0470*06-.. 80-155 235/55R17 A12
80-155 245/50R17 A01 A12 K1b K2b K6v
80-155 245/55R17 A01 A12 K1b K2b K6v
80-155 255/50R17 A01 A12 K1a K1b K2b K5v K6x K8a
SLK / SLC -Klasse 115-180 205/50R17 A10 A16 A82 B03
172 115-180 215/45R17 A10 V17 Z16 S06
e1*2007/46*0548*.. 115-180 225/45R17 A10
Vaneo 55-92 205/40R17 K1c T84 A01 A12 A16
414 55-92 215/40R17 K1c K46 T83 T85 T87 A82 S03
e1*98/14*0185*..,
e1*2001/116*0185*..
SsangYong Tivoli 84-95 205/50R17 A13 A16 A58 A82
2WD 84-95 205/55R17 A12 F23 V17 S02
XK,XKG 84-95 215/50R17 A01 A12 K2b
e9*2007/46*6294*..; 84-95 225/45R17 A91
§ 22 47726*08
e50*2007/46*0198*..
SsangYong Tivoli 84-95 205/50R17 A13 A16 A56 A82
4WD 84-95 205/55R17 A12 F24 S02
XK 84-95 215/50R17 A91
e9*2007/46*6294*.. 84-95 225/45R17 A91
84-95 225/50R17 A01 A12 K1b
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55066209 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 12
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
132 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1320 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
136 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1360 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
§ 22 47726*08
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55066209 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 12
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
§ 22 47726*08
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
DBA Bei "5-Liter"-Fahrzeugausführungen, die unter Ziffer 1, Zeile 2 im Fahrzeugbrief / -schein bzw.
unter Feld 14 in der Zulassungsbescheinigung als verbrauchslimitiert "5L" beschrieben und somit
steuerbegünstigt sind (Fahrzeugausführungen mit ausschließlich 155/70R15 Serienbereifung), ist die
Verwendung von nicht serienmäßigen Rad- / Reifenkombinationen (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung) nur bei Streichung von "5L" mit ent-
sprechender Umschlüsselung zulässig. Die unverzügliche Berichtigung der Fahrzeugpapiere ist erfor-
derlich. Der Fz.-Halter ist über den evtl. möglichen Wegfall der Steuerbegünstigung zu informieren.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55066209 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG

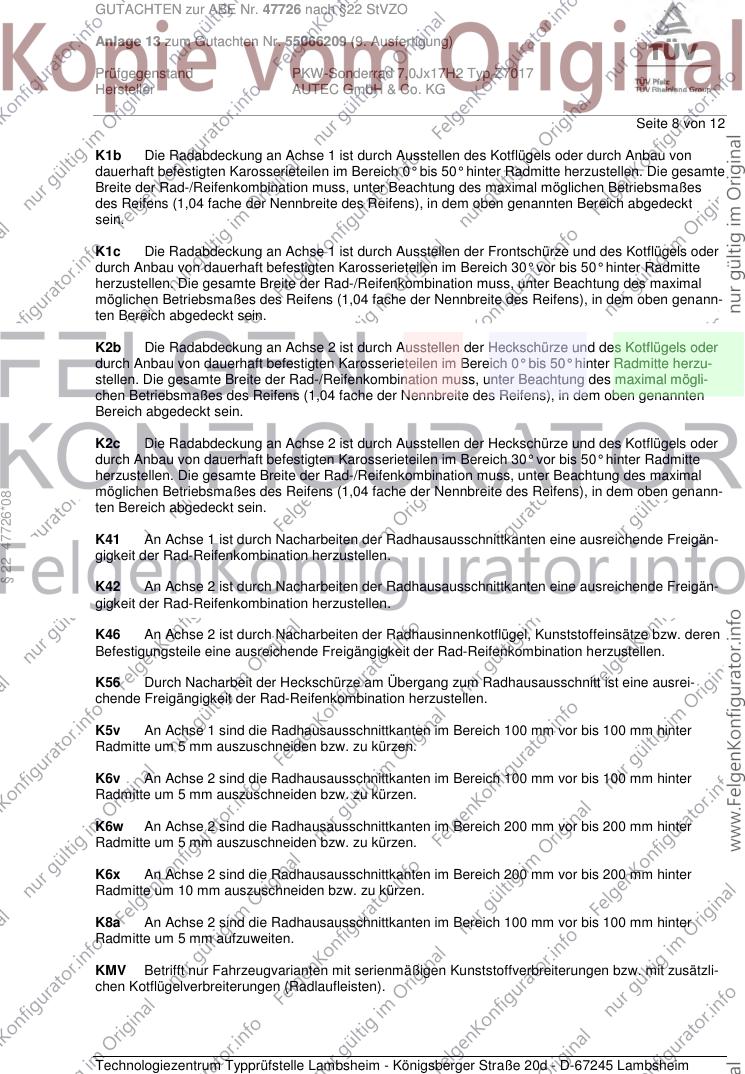

Seite 8 von 12
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
§ 22 47726*08
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55066209 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG

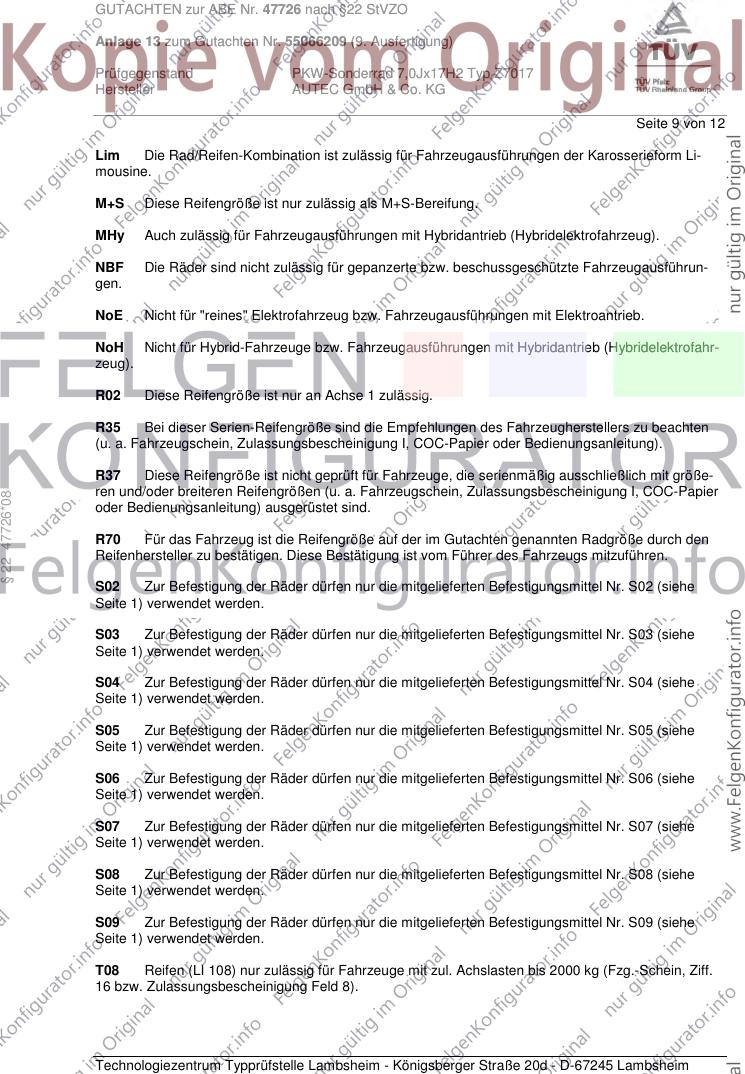

Seite 9 von 12
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahr-
zeug).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
§ 22 47726*08
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
T08 Reifen (LI 108) nur zulässig für Fahrzeuge mit zul. Achslasten bis 2000 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55066209 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 10 von 12
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
§ 22 47726*08
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55066209 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG

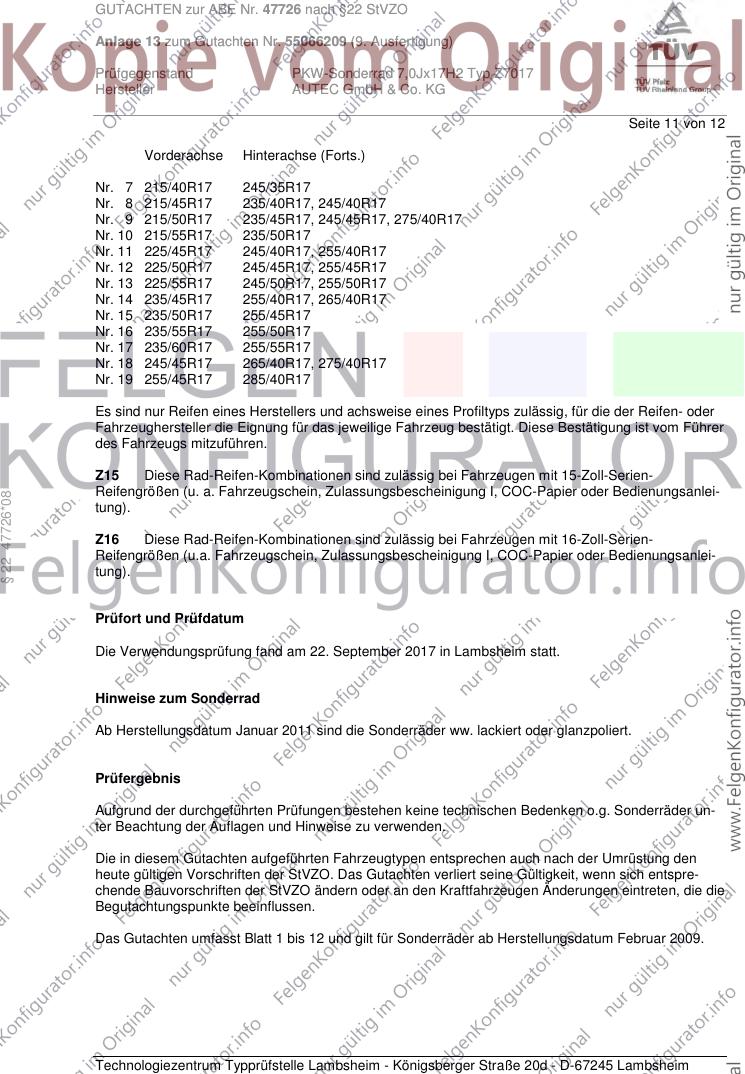

Seite 11 von 12
Vorderachse Hinterachse (Forts.)
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Z15 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
§ 22 47726*08
tung).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 22. September 2017 in Lambsheim statt.
Hinweise zum Sonderrad
Ab Herstellungsdatum Januar 2011 sind die Sonderräder ww. lackiert oder glanzpoliert.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Februar 2009.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55066209 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 12 von 12
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 22. September 2017
Coen 00279445.DOC
§ 22 47726*08
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
