ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 46944*09
Gerät: Sonderräder für Pkw
8 J x 19 H2
Typ: SH980
§ 22 46944*09
Inhaber der ABE und Reifen Gundlach GmbH
Hersteller: DE-56316 Raubach
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 46944
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 46944*09

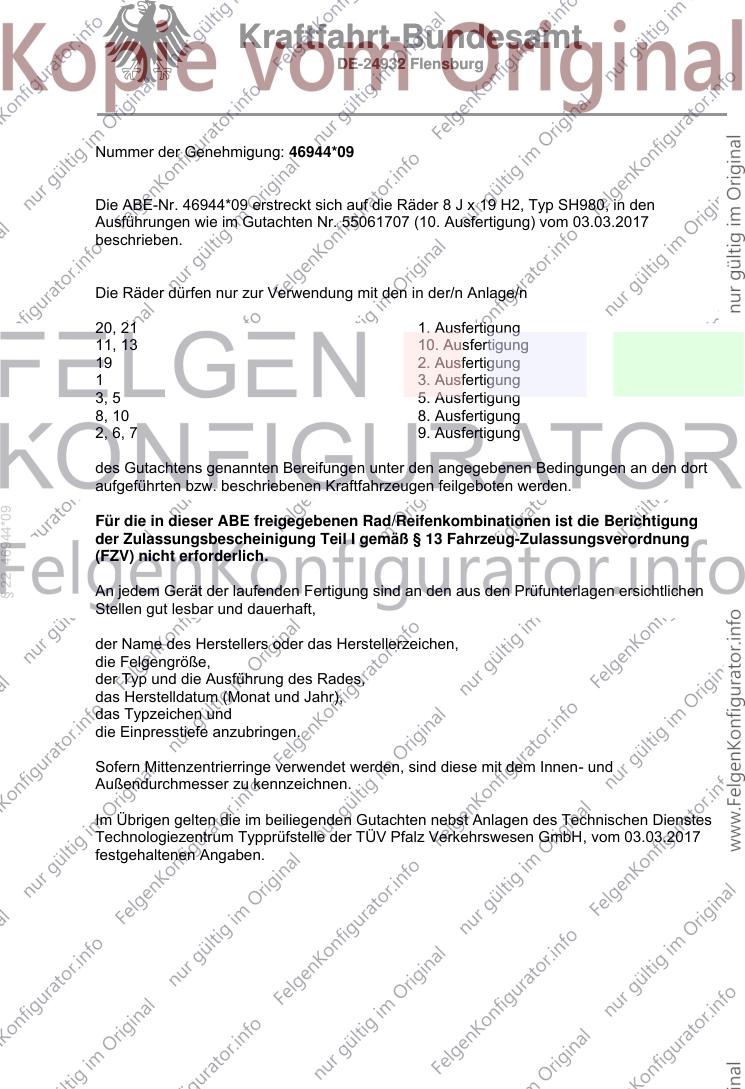

Die ABE-Nr. 46944*09 erstreckt sich auf die Räder 8 J x 19 H2, Typ SH980, in den
Ausführungen wie im Gutachten Nr. 55061707 (10. Ausfertigung) vom 03.03.2017
beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
20, 21 1. Ausfertigung
11, 13 10. Ausfertigung
19 2. Ausfertigung
1 3. Ausfertigung
3, 5 5. Ausfertigung
8, 10 8. Ausfertigung
2, 6, 7 9. Ausfertigung
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
§ 22 46944*09
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH, vom 03.03.2017
festgehaltenen Angaben.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 46944*09
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 20.03.2017
Im Auftrag
§ 22 46944*09

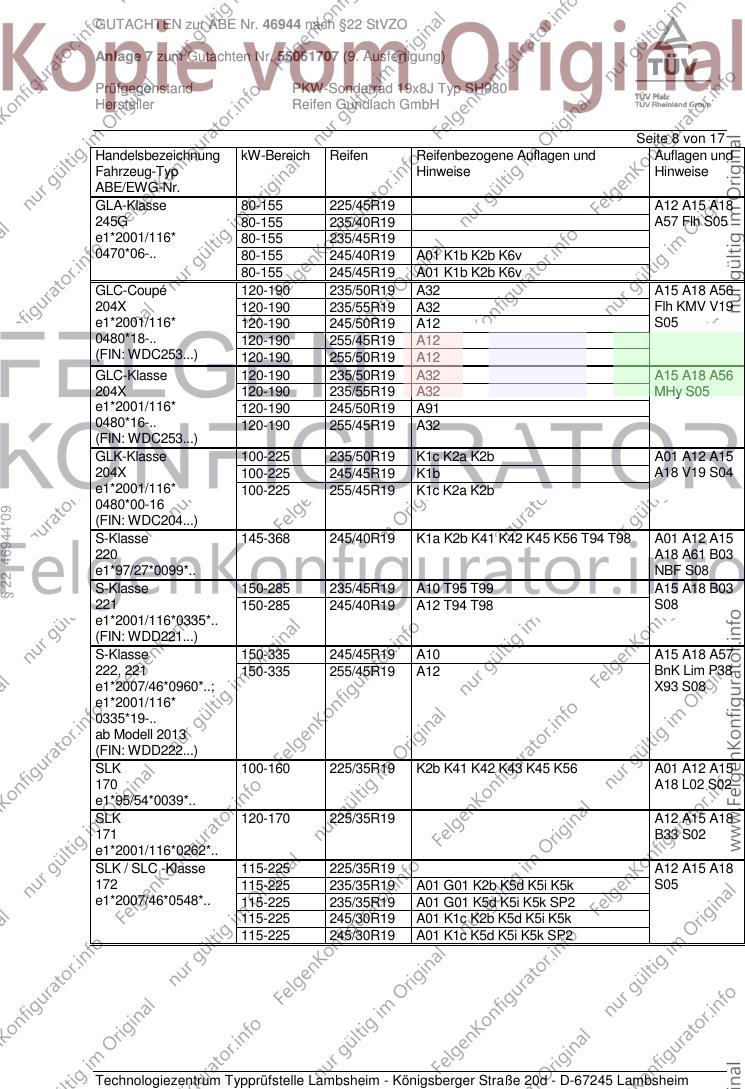

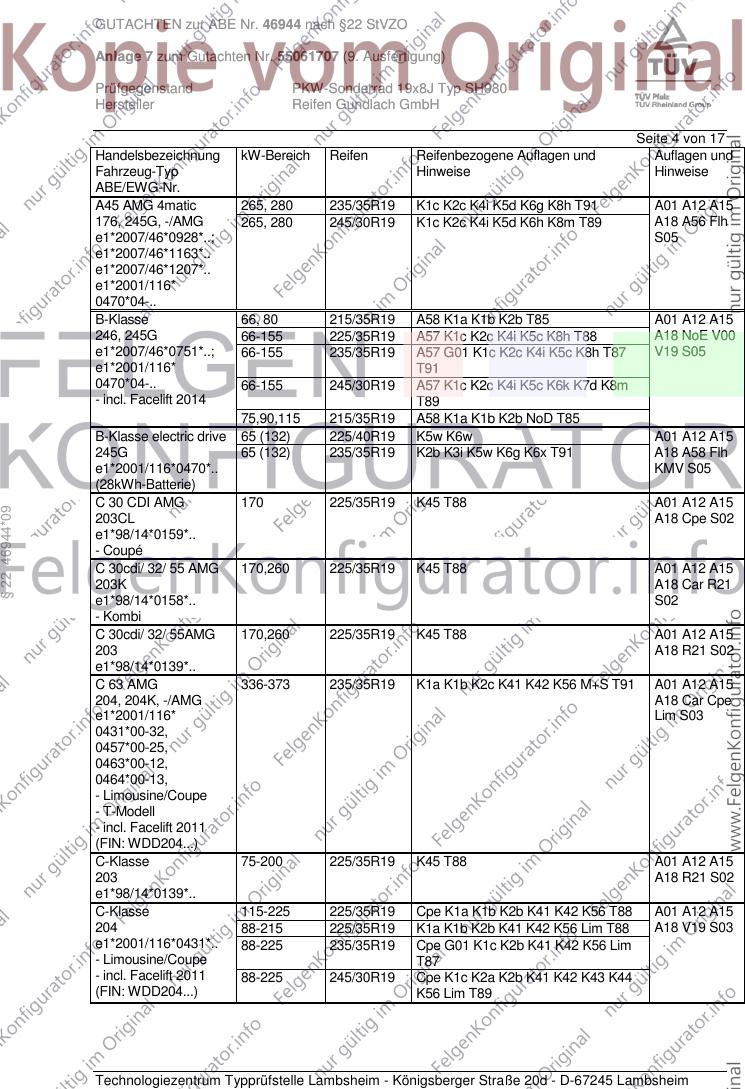

GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061707 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 1 von 17
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad
Modell SF43
Typ SH980
Radgröße 19x8J
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- SH980 / Ø72,6xØ66,6 5/112/66,6 35 880 2260
Kennzeichnungen
KBA-Nummer 46944
Herstellerzeichen YHI ww. ADV-M
Radtyp und Ausführung SH980 (s.o.)
Radgröße 19x8J
§ 22 46944*09
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M12x1,5 Kegel 60° 110 24 RG.566
S03 Schraube M14x1,5 Kegel 60° 130 27 RG.567
S04 Schraube M14x1,5 Kegel 60° 150 27 RG.567
S05 Schraube M14x1,5 Kegel 60° 130 28,3 RG.568
S06 Schraube M14x1,5 Kegel 60° 120 28,3 RG.568
S07 Schraube M14x1,5 Kegel 60° 140 28,3 RG.568
S08 Schraube M14x1,5 Kegel 60° 150 28,3 RG.568
S09 Schraube M14x1,5 Kegel 60° 180 32 RG.569
S10 Schraube M12x1,5 Kegel 60° 130 26 RG.564
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%

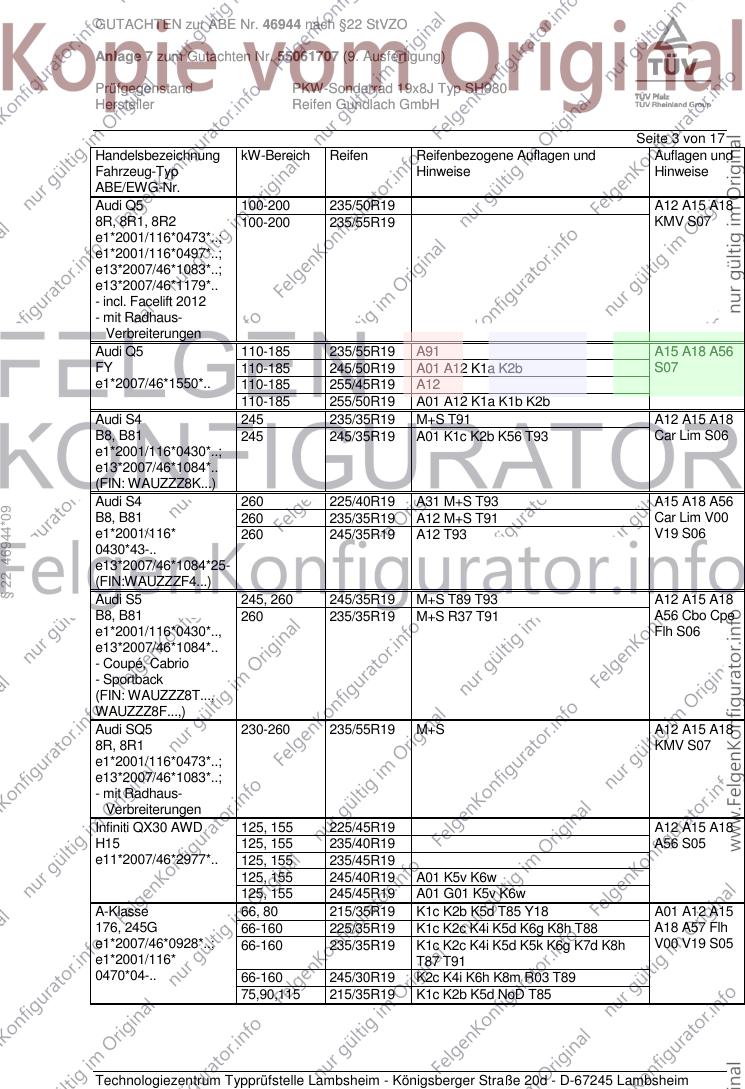

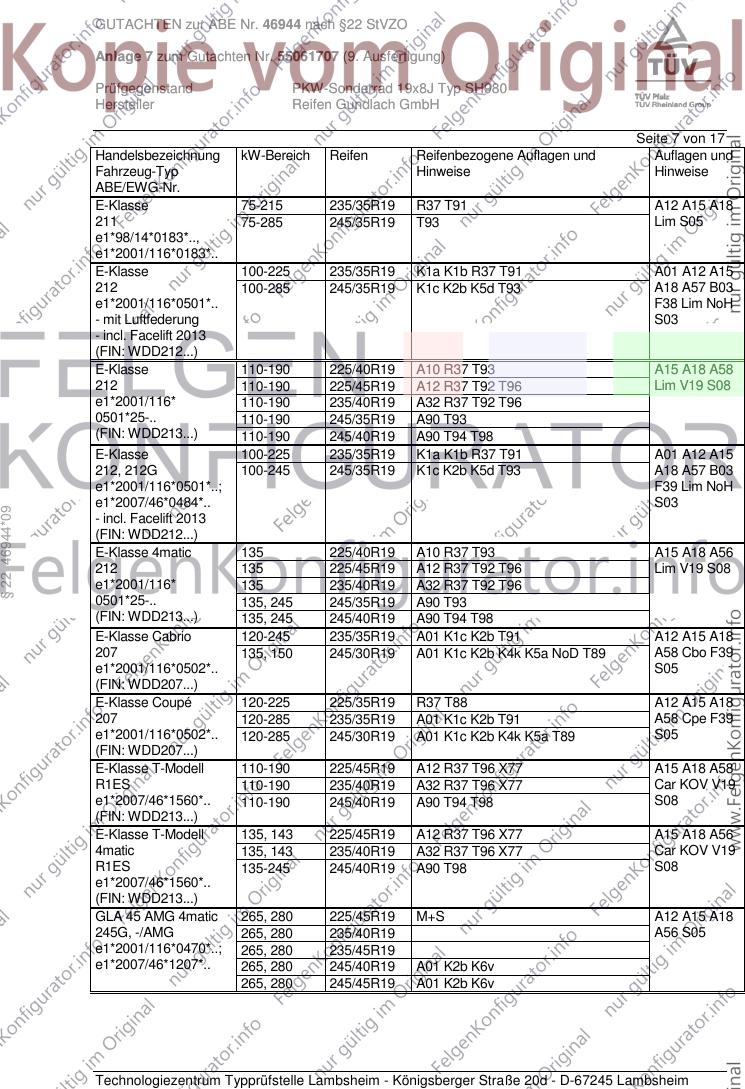

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

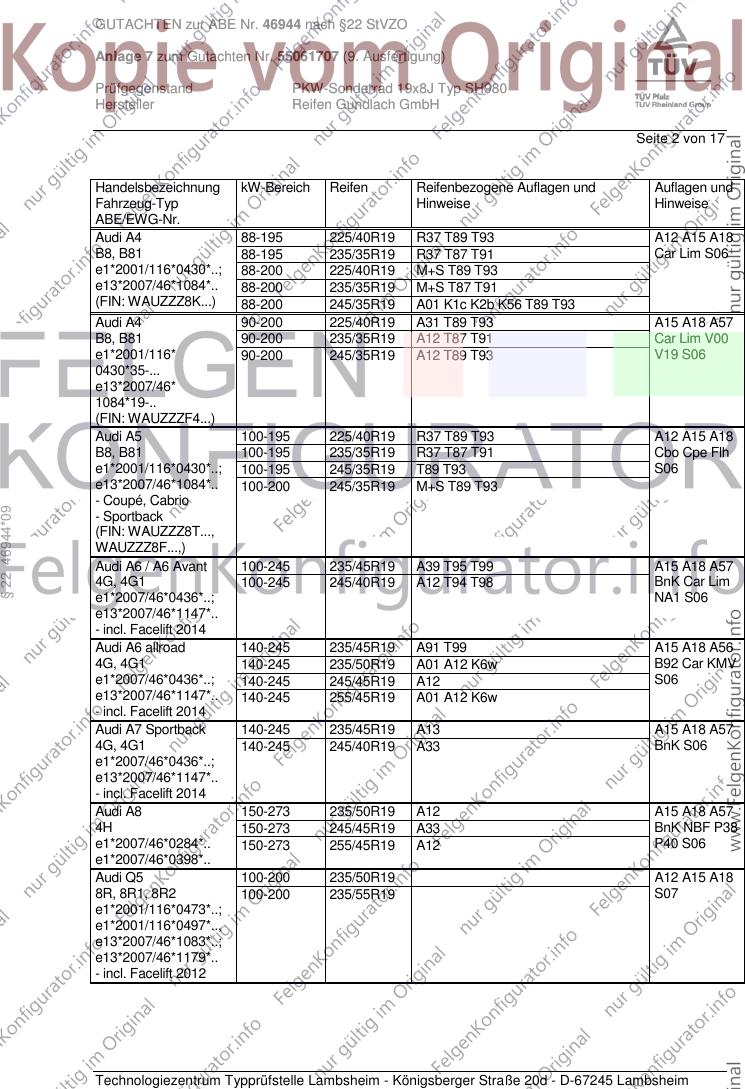

GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061707 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 R37 T89 T93 A12 A15 A18
B8, B81 88-195 235/35R19 R37 T87 T91 Car Lim S06
e1*2001/116*0430*..; 88-200 225/40R19 M+S T89 T93
e13*2007/46*1084*.. 88-200 235/35R19 M+S T87 T91
(FIN: WAUZZZ8K...) 88-200 245/35R19 A01 K1c K2b K56 T89 T93
Audi A4 90-200 225/40R19 A31 T89 T93 A15 A18 A57
B8, B81 90-200 235/35R19 A12 T87 T91 Car Lim V00
e1*2001/116* 90-200 245/35R19 A12 T89 T93 V19 S06
0430*35-...
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
Audi A5 100-195 225/40R19 R37 T89 T93 A12 A15 A18
B8, B81 100-195 235/35R19 R37 T87 T91 Cbo Cpe Flh
e1*2001/116*0430*..; 100-195 245/35R19 T89 T93 S06
e13*2007/46*1084*.. 100-200 245/35R19 M+S T89 T93
- Coupé, Cabrio
§ 22 46944*09
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A6 / A6 Avant 100-245 235/45R19 A39 T95 T99 A15 A18 A57
4G, 4G1 100-245 245/40R19 A12 T94 T98 BnK Car Lim
e1*2007/46*0436*..; NA1 S06
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A6 allroad 140-245 235/45R19 A91 T99 A15 A18 A56
4G, 4G1 140-245 235/50R19 A01 A12 K6w B92 Car KMV
e1*2007/46*0436*..; 140-245 245/45R19 A12 S06
e13*2007/46*1147*.. 140-245 255/45R19 A01 A12 K6w
- incl. Facelift 2014
Audi A7 Sportback 140-245 235/45R19 A13 A15 A18 A57
4G, 4G1 140-245 245/40R19 A33 BnK S06
e1*2007/46*0436*..;
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A8 150-273 235/50R19 A12 A15 A18 A57
4H 150-273 245/45R19 A33 BnK NBF P38
e1*2007/46*0284*.. 150-273 255/45R19 A12 P40 S06
e1*2007/46*0398*..
Audi Q5 100-200 235/50R19 A12 A15 A18
8R, 8R1, 8R2 100-200 235/55R19 S07
e1*2001/116*0473*..;
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061707 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 100-200 235/50R19 A12 A15 A18
8R, 8R1, 8R2 100-200 235/55R19 KMV S07
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 110-185 235/55R19 A91 A15 A18 A56
FY 110-185 245/50R19 A01 A12 K1a K2b S07
e1*2007/46*1550*.. 110-185 255/45R19 A12
110-185 255/50R19 A01 A12 K1a K1b K2b
Audi S4 245 235/35R19 M+S T91 A12 A15 A18
B8, B81 245 245/35R19 A01 K1c K2b K56 T93 Car Lim S06
e1*2001/116*0430*..;
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi S4 260 225/40R19 A31 M+S T93 A15 A18 A56
§ 22 46944*09
B8, B81 260 235/35R19 A12 M+S T91 Car Lim V00
e1*2001/116* 260 245/35R19 A12 T93 V19 S06
0430*43-..
e13*2007/46*1084*25-
(FIN:WAUZZZF4...)
Audi S5 245, 260 245/35R19 M+S T89 T93 A12 A15 A18
B8, B81 260 235/35R19 M+S R37 T91 A56 Cbo Cpe
e1*2001/116*0430*.., Flh S06
e13*2007/46*1084*..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi SQ5 230-260 235/55R19 M+S A12 A15 A18
8R, 8R1 KMV S07
e1*2001/116*0473*..;
e13*2007/46*1083*..;
- mit Radhaus-
Verbreiterungen
Infiniti QX30 AWD 125, 155 225/45R19 A12 A15 A18
H15 125, 155 235/40R19 A56 S05
e11*2007/46*2977*.. 125, 155 235/45R19
125, 155 245/40R19 A01 K5v K6w
125, 155 245/45R19 A01 G01 K5v K6w
A-Klasse 66, 80 215/35R19 K1c K2b K5d T85 Y18 A01 A12 A15
176, 245G 66-160 225/35R19 K1c K2c K4i K5d K6g K8h T88 A18 A57 Flh
e1*2007/46*0928*..; 66-160 235/35R19 K1c K2c K4i K5d K5k K6g K7d K8h V00 V19 S05
e1*2001/116* T87 T91
0470*04-.. 66-160 245/30R19 K2c K4i K6h K8m R03 T89
75,90,115 215/35R19 K1c K2b K5d NoD T85
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061707 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
A45 AMG 4matic 265, 280 235/35R19 K1c K2c K4i K5d K6g K8h T91 A01 A12 A15
176, 245G, -/AMG 265, 280 245/30R19 K1c K2c K4i K5d K6h K8m T89 A18 A56 Flh
e1*2007/46*0928*..; S05
e1*2007/46*1163*..
e1*2007/46*1207*..
e1*2001/116*
0470*04-..
B-Klasse 66, 80 215/35R19 A58 K1a K1b K2b T85 A01 A12 A15
246, 245G 66-155 225/35R19 A57 K1c K2c K4i K5c K8h T88 A18 NoE V00
e1*2007/46*0751*..; 66-155 235/35R19 A57 G01 K1c K2c K4i K5c K8h T87 V19 S05
e1*2001/116* T91
0470*04-.. 66-155 245/30R19 A57 K1c K2c K4i K5c K6k K7d K8m
- incl. Facelift 2014 T89
75,90,115 215/35R19 A58 K1a K1b K2b NoD T85
B-Klasse electric drive 65 (132) 225/40R19 K5w K6w A01 A12 A15
245G 65 (132) 235/35R19 K2b K3i K5w K6g K6x T91 A18 A58 Flh
e1*2001/116*0470*.. KMV S05
(28kWh-Batterie)
C 30 CDI AMG 170 225/35R19 K45 T88 A01 A12 A15
§ 22 46944*09
203CL A18 Cpe S02
e1*98/14*0159*..
- Coupé
C 30cdi/ 32/ 55 AMG 170,260 225/35R19 K45 T88 A01 A12 A15
203K A18 Car R21
e1*98/14*0158*.. S02
- Kombi
C 30cdi/ 32/ 55AMG 170,260 225/35R19 K45 T88 A01 A12 A15
203 A18 R21 S02
e1*98/14*0139*..
C 63 AMG 336-373 235/35R19 K1a K1b K2c K41 K42 K56 M+S T91 A01 A12 A15
204, 204K, -/AMG A18 Car Cpe
e1*2001/116* Lim S03
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 75-200 225/35R19 K45 T88 A01 A12 A15
203 A18 R21 S02
e1*98/14*0139*..
C-Klasse 115-225 225/35R19 Cpe K1a K1b K2b K41 K42 K56 T88 A01 A12 A15
204 88-215 225/35R19 K1a K1b K2b K41 K42 K56 Lim T88 A18 V19 S03
e1*2001/116*0431*.. 88-225 235/35R19 Cpe G01 K1c K2b K41 K42 K56 Lim
- Limousine/Coupe T87
- incl. Facelift 2011 88-225 245/30R19 Cpe K1c K2a K2b K41 K42 K43 K44
(FIN: WDD204...) K56 Lim T89
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061707 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 85-180 225/40R19 K1a K1b K2b T89 T93 A01 A12 A15
204 85-180 235/35R19 K1c K2b T91 A18 A58 Lim
e1*2001/116* 85-180 245/35R19 K1c K2b K5d T89 T93 MHy V19 S05
0431*29-..
(FIN: WDD205...)
C-Klasse 55-145 225/35R19 K41 K56 T84 T88 A01 A12 A15
HO A18 R21 S02
G363,
e1*92/53*0001*..
C-Klasse 4matic 125-245 225/40R19 K1a K1b K2b A01 A12 A15
204 125-245 235/35R19 K1c K2b T91 A18 A56 Lim
e1*2001/116* 125-245 245/35R19 K1c K2b K5d V19 S05
0431*29-..
(FIN: WDD205...)
C-Klasse Coupé / 115-180 225/40R19 K1a K1b K2b A01 A12 A15
Cabrio 115-180 235/35R19 K1c K2b T91 A18 A58 Cbo
204 115-180 245/35R19 K1c K2b K5d Cpe V19 S05
e1*2001/116*
0431*37-..
§ 22 46944*09
(FIN: WDD205...)
C-Klasse Coupé / 125-245 225/40R19 K1a K1b K2b A01 A12 A15
Cabrio 4matic 125-245 235/35R19 K1c K2b T91 A18 A56 Cbo
204 125-245 245/35R19 K1c K2b K5d Cpe V19 S05
e1*2001/116*
0431*37-..
(FIN: WDD205...)
C-Klasse Sportcoupé 75-200 225/35R19 K45 T84 T88 A01 A12 A15
203CL A18 Cpe S02
e1*98/14*0159*..
C-Klasse T-Modell 55-145 225/35R19 K41 K56 T88 A01 A12 A15
202 A18 R21 S02
e1*93/81*0034*..
C-Klasse T-Modell 75-200 225/35R19 K45 T88 A01 A12 A15
203K A18 Car R21
e1*98/14*0158*.. S02
C-Klasse T-Modell 115,135 245/30R19 K1c K2a K2b K41 K42 K43 K44 K56 A01 A12 A15
204K T89 A18 Car S03
e1*2001/116*0457*.. 88-225 235/35R19 G01 K1c K2b K41 K42 K56 T91
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse T-Modell 85-180 225/40R19 K1a K1b K2b T89 T93 A01 A12 A15
204K 85-180 235/35R19 K1c K2b T91 A18 A58 Car
e1*2001/116* 85-180 245/35R19 K1c K2b K5d T89 T93 MHy V19 S05
0457*25-..
(FIN: WDD205...)
C-Klasse T-Modell 125-245 225/40R19 K1a K1b K2b T93 A01 A12 A15
4matic 125-245 235/35R19 K1c K2b T91 A18 A56 Car
204K 125-245 245/35R19 K1c K2b K5d T93 V19 S05
e1*2001/116*
0457*25-..
(FIN: WDD205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

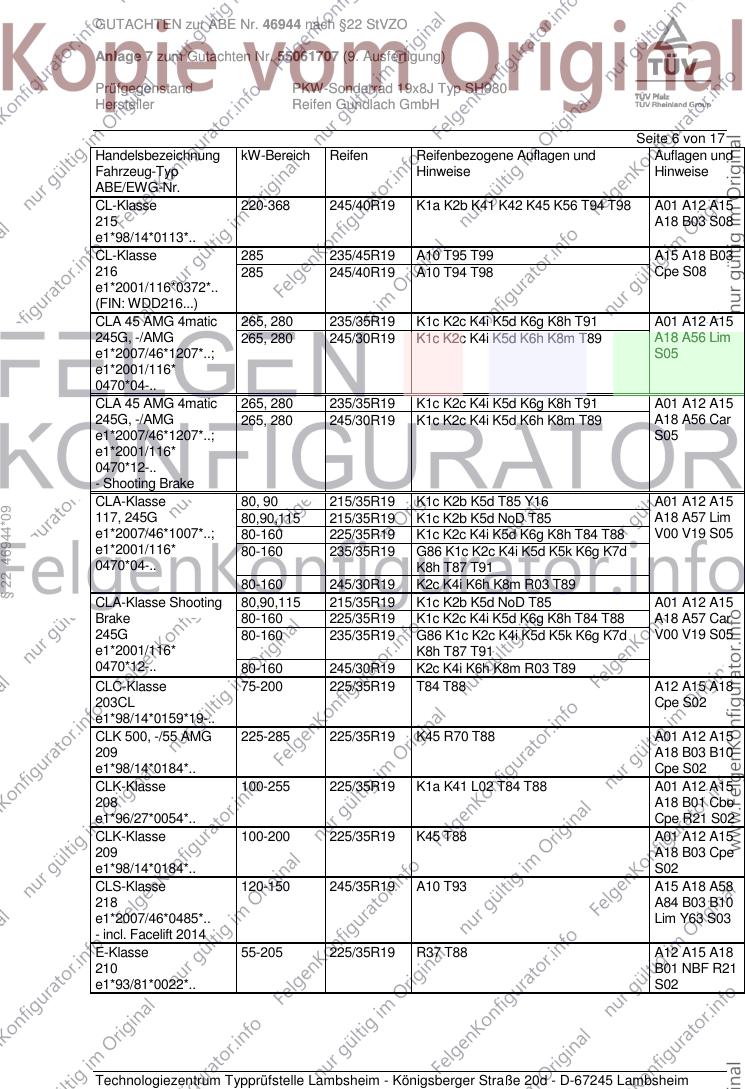

GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061707 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CL-Klasse 220-368 245/40R19 K1a K2b K41 K42 K45 K56 T94 T98 A01 A12 A15
215 A18 B03 S08
e1*98/14*0113*..
CL-Klasse 285 235/45R19 A10 T95 T99 A15 A18 B03
216 285 245/40R19 A10 T94 T98 Cpe S08
e1*2001/116*0372*..
(FIN: WDD216...)
CLA 45 AMG 4matic 265, 280 235/35R19 K1c K2c K4i K5d K6g K8h T91 A01 A12 A15
245G, -/AMG 265, 280 245/30R19 K1c K2c K4i K5d K6h K8m T89 A18 A56 Lim
e1*2007/46*1207*..; S05
e1*2001/116*
0470*04-..
CLA 45 AMG 4matic 265, 280 235/35R19 K1c K2c K4i K5d K6g K8h T91 A01 A12 A15
245G, -/AMG 265, 280 245/30R19 K1c K2c K4i K5d K6h K8m T89 A18 A56 Car
e1*2007/46*1207*..; S05
e1*2001/116*
0470*12-..
- Shooting Brake
CLA-Klasse 80, 90 215/35R19 K1c K2b K5d T85 Y16 A01 A12 A15
§ 22 46944*09
117, 245G 80,90,115 215/35R19 K1c K2b K5d NoD T85 A18 A57 Lim
e1*2007/46*1007*..; 80-160 225/35R19 K1c K2c K4i K5d K6g K8h T84 T88 V00 V19 S05
e1*2001/116* 80-160 235/35R19 G86 K1c K2c K4i K5d K5k K6g K7d
0470*04-.. K8h T87 T91
80-160 245/30R19 K2c K4i K6h K8m R03 T89
CLA-Klasse Shooting 80,90,115 215/35R19 K1c K2b K5d NoD T85 A01 A12 A15
Brake 80-160 225/35R19 K1c K2c K4i K5d K6g K8h T84 T88 A18 A57 Car
245G 80-160 235/35R19 G86 K1c K2c K4i K5d K5k K6g K7d V00 V19 S05
e1*2001/116* K8h T87 T91
0470*12-.. 80-160 245/30R19 K2c K4i K6h K8m R03 T89
CLC-Klasse 75-200 225/35R19 T84 T88 A12 A15 A18
203CL Cpe S02
e1*98/14*0159*19-..
CLK 500, -/55 AMG 225-285 225/35R19 K45 R70 T88 A01 A12 A15
209 A18 B03 B10
e1*98/14*0184*.. Cpe S02
CLK-Klasse 100-255 225/35R19 K1a K41 L02 T84 T88 A01 A12 A15
208 A18 B01 Cbo
e1*96/27*0054*.. Cpe R21 S02
CLK-Klasse 100-200 225/35R19 K45 T88 A01 A12 A15
209 A18 B03 Cpe
e1*98/14*0184*.. S02
CLS-Klasse 120-150 245/35R19 A10 T93 A15 A18 A58
218 A84 B03 B10
e1*2007/46*0485*.. Lim Y63 S03
- incl. Facelift 2014
E-Klasse 55-205 225/35R19 R37 T88 A12 A15 A18
210 B01 NBF R21
e1*93/81*0022*.. S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061707 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 75-215 235/35R19 R37 T91 A12 A15 A18
211 75-285 245/35R19 T93 Lim S05
e1*98/14*0183*..,
e1*2001/116*0183*..
E-Klasse 100-225 235/35R19 K1a K1b R37 T91 A01 A12 A15
212 100-285 245/35R19 K1c K2b K5d T93 A18 A57 B03
e1*2001/116*0501*.. F38 Lim NoH
- mit Luftfederung S03
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-190 225/40R19 A10 R37 T93 A15 A18 A58
212 110-190 225/45R19 A12 R37 T92 T96 Lim V19 S08
e1*2001/116* 110-190 235/40R19 A32 R37 T92 T96
0501*25-.. 110-190 245/35R19 A90 T93
(FIN: WDD213...) 110-190 245/40R19 A90 T94 T98
E-Klasse 100-225 235/35R19 K1a K1b R37 T91 A01 A12 A15
212, 212G 100-245 245/35R19 K1c K2b K5d T93 A18 A57 B03
e1*2001/116*0501*..; F39 Lim NoH
e1*2007/46*0484*.. S03
§ 22 46944*09
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 135 225/40R19 A10 R37 T93 A15 A18 A56
212 135 225/45R19 A12 R37 T92 T96 Lim V19 S08
e1*2001/116* 135 235/40R19 A32 R37 T92 T96
0501*25-.. 135, 245 245/35R19 A90 T93
(FIN: WDD213...) 135, 245 245/40R19 A90 T94 T98
E-Klasse Cabrio 120-245 235/35R19 A01 K1c K2b T91 A12 A15 A18
207 135, 150 245/30R19 A01 K1c K2b K4k K5a NoD T89 A58 Cbo F39
e1*2001/116*0502*.. S05
(FIN: WDD207...)
E-Klasse Coupé 120-225 225/35R19 R37 T88 A12 A15 A18
207 120-285 235/35R19 A01 K1c K2b T91 A58 Cpe F39
e1*2001/116*0502*.. 120-285 245/30R19 A01 K1c K2b K4k K5a T89 S05
(FIN: WDD207...)
E-Klasse T-Modell 110-190 225/45R19 A12 R37 T96 X77 A15 A18 A58
R1ES 110-190 235/40R19 A32 R37 T96 X77 Car KOV V19
e1*2007/46*1560*.. 110-190 245/40R19 A90 T94 T98 S08
(FIN: WDD213...)
E-Klasse T-Modell 135, 143 225/45R19 A12 R37 T96 X77 A15 A18 A56
4matic 135, 143 235/40R19 A32 R37 T96 X77 Car KOV V19
R1ES 135-245 245/40R19 A90 T98 S08
e1*2007/46*1560*..
(FIN: WDD213...)
GLA 45 AMG 4matic 265, 280 225/45R19 M+S A12 A15 A18
245G, -/AMG 265, 280 235/40R19 A56 S05
e1*2001/116*0470*..; 265, 280 235/45R19
e1*2007/46*1207*.. 265, 280 245/40R19 A01 K2b K6v
265, 280 245/45R19 A01 K2b K6v
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061707 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLA-Klasse 80-155 225/45R19 A12 A15 A18
245G 80-155 235/40R19 A57 Flh S05
e1*2001/116* 80-155 235/45R19
0470*06-.. 80-155 245/40R19 A01 K1b K2b K6v
80-155 245/45R19 A01 K1b K2b K6v
GLC-Coupé 120-190 235/50R19 A32 A15 A18 A56
204X 120-190 235/55R19 A32 Flh KMV V19
e1*2001/116* 120-190 245/50R19 A12 S05
0480*18-.. 120-190 255/45R19 A12
(FIN: WDC253...) 120-190 255/50R19 A12
GLC-Klasse 120-190 235/50R19 A32 A15 A18 A56
204X 120-190 235/55R19 A32 MHy S05
e1*2001/116* 120-190 245/50R19 A91
0480*16-.. 120-190 255/45R19 A32
(FIN: WDC253...)
GLK-Klasse 100-225 235/50R19 K1c K2a K2b A01 A12 A15
204X 100-225 245/45R19 K1b A18 V19 S04
e1*2001/116* 100-225 255/45R19 K1c K2a K2b
0480*00-16
§ 22 46944*09
(FIN: WDC204...)
S-Klasse 145-368 245/40R19 K1a K2b K41 K42 K45 K56 T94 T98 A01 A12 A15
220 A18 A61 B03
e1*97/27*0099*.. NBF S08
S-Klasse 150-285 235/45R19 A10 T95 T99 A15 A18 B03
221 150-285 245/40R19 A12 T94 T98 S08
e1*2001/116*0335*..
(FIN: WDD221...)
S-Klasse 150-335 245/45R19 A10 A15 A18 A57
222, 221 150-335 255/45R19 A12 BnK Lim P38
e1*2007/46*0960*..; X93 S08
e1*2001/116*
0335*19-..
ab Modell 2013
(FIN: WDD222...)
SLK 100-160 225/35R19 K2b K41 K42 K43 K45 K56 A01 A12 A15
170 A18 L02 S02
e1*95/54*0039*..
SLK 120-170 225/35R19 A12 A15 A18
171 B33 S02
e1*2001/116*0262*..
SLK / SLC -Klasse 115-225 225/35R19 A12 A15 A18
172 115-225 235/35R19 A01 G01 K2b K5d K5i K5k S05
e1*2007/46*0548*.. 115-225 235/35R19 A01 G01 K5d K5i K5k SP2
115-225 245/30R19 A01 K1c K2b K5d K5i K5k
115-225 245/30R19 A01 K1c K5d K5i K5k SP2
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061707 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 9 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
V-Klasse/Vito 100-140 225/45R19 K1a K1b K2b K5k T96 A01 A12 A15
639/2, 639/4 100-140 235/40R19 K1c K2b K5d K5i K5l T96 A18 A58 AHa
e1*2007/46*0457*09-.. 100-140 235/45R19 G90 K1c K2b K5d K5i K5l T99 S09
e1*2007/46*0458*08-.. 100-140 245/40R19 K1c K2b K5d K5i K5l T98
(FIN: WDF447...) 100-140 245/45R19 G90 K1c K2b K5d K5i K5l T02 T98
nur Heckantrieb
V-Klasse/Vito 65, 84 225/45R19 K1a K1b K2b K5k T96 A01 A12 A15
639/2, 639/4 65, 84 235/40R19 K1c K2b K5d K5i K5l T96 A18 A58 AFa
e1*2007/46*0457*09-.. 65, 84 235/45R19 G90 K1c K2b K5d K5i K5l T99 S09
e1*2007/46*0458*08-.. 65, 84 245/40R19 K1c K2b K5d K5i K5l T98
(FIN: WDF447...) 65, 84 245/45R19 G90 K1c K2b K5d K5i K5l T02 T98
nur Frontantrieb
V-Klasse/Vito 4matic 100-140 225/45R19 K1a K1b K2b K5k T96 A01 A12 A15
639/2, 639/5 100-140 235/40R19 K1c K2b K5d K5i K5l T96 A18 A56 S09
e1*2007/46*0457*09-.. 100-140 235/45R19 G90 K1c K2b K5d K5i K5l T99
e1*2007/46*0459*06-.. 100-140 245/40R19 K1c K2b K5d K5i K5l T98
(FIN: WDF447...) 100-140 245/45R19 G90 K1c K2b K5d K5i K5l T02 T98
nur Allradantrieb
SsangYong Tivoli 84-95 235/35R19 K1c K2c K3b K4i K5b K5x K6x K8i A01 A12 A15
§ 22 46944*09
XK,XKG T91 A18 A58 F23
e9*2007/46*6294*..; S10
e50*2007/46*0198*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061707 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 10 von 17
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und
Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
§ 22 46944*09
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061707 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 11 von 17
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
§ 22 46944*09
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G86 Ist die Reifengröße 235/40R18 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061707 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 12 von 17
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.

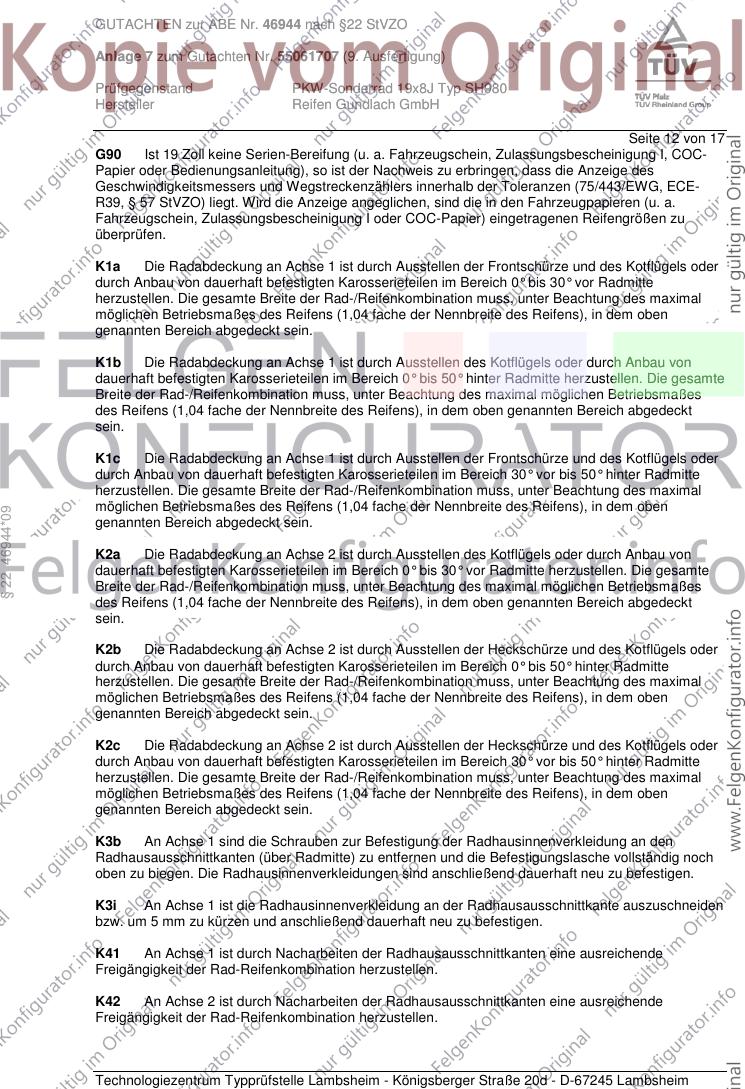

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
§ 22 46944*09
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061707 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 13 von 17
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
§ 22 46944*09
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061707 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 14 von 17
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
§ 22 46944*09
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
P38 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm
an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061707 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 15 von 17

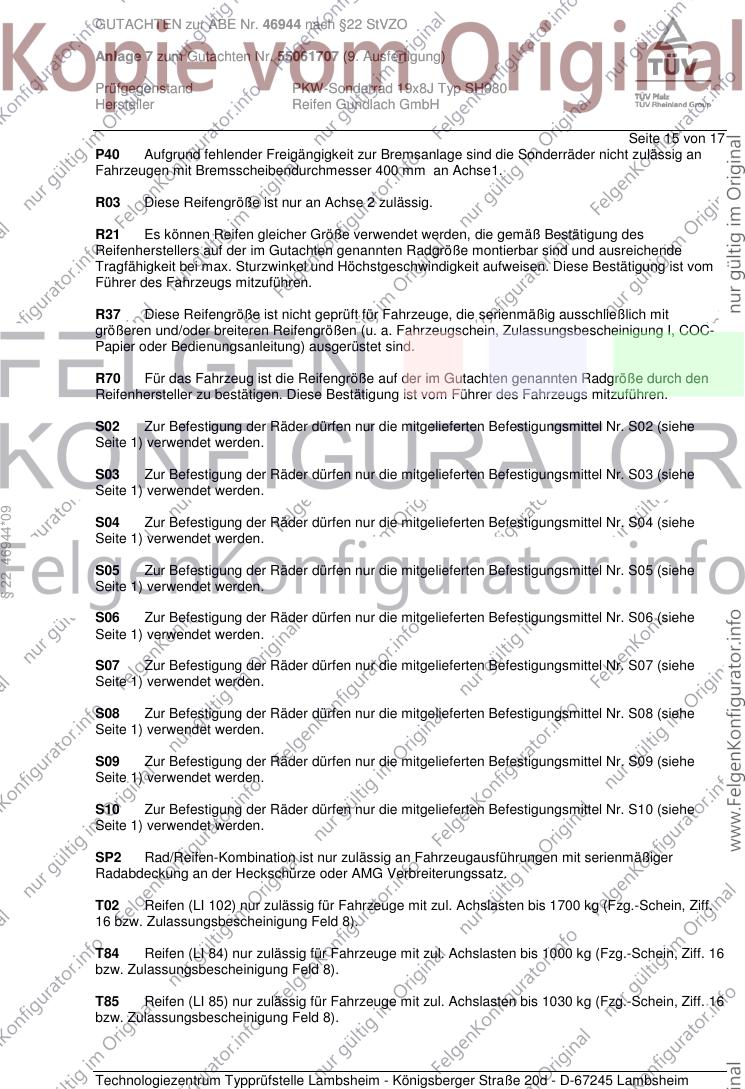

P40 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 400 mm an Achse1.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
§ 22 46944*09
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061707 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 16 von 17
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
§ 22 46944*09
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061707 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 17 von 17

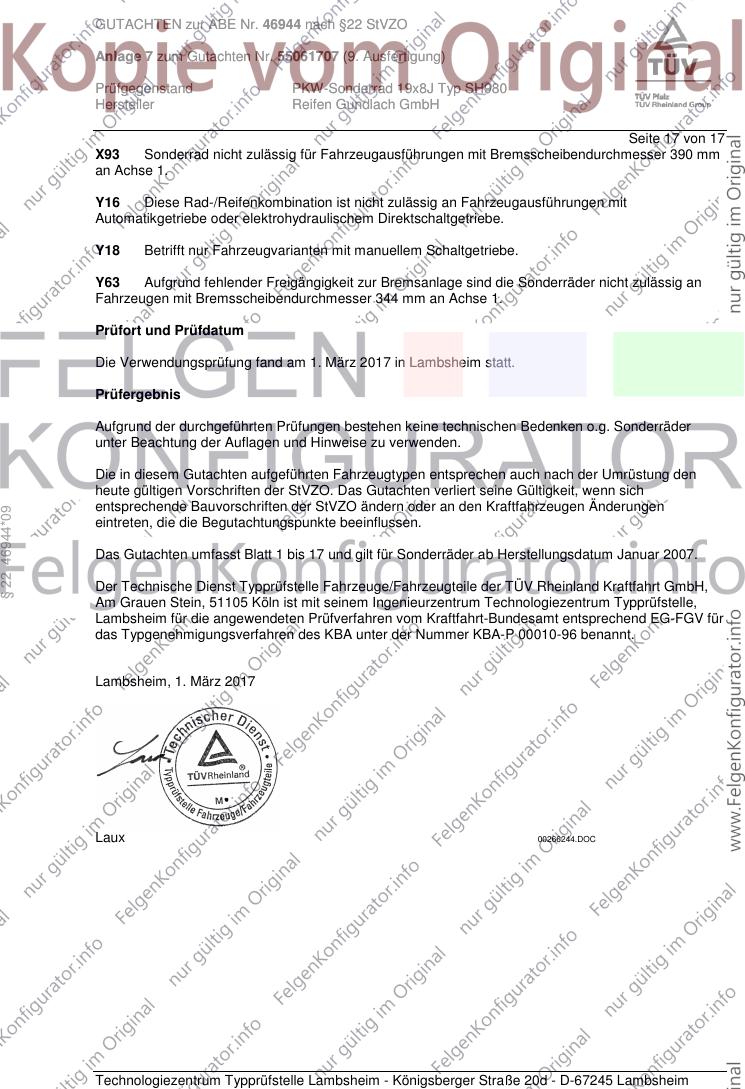

X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Automatikgetriebe oder elektrohydraulischem Direktschaltgetriebe.
Y18 Betrifft nur Fahrzeugvarianten mit manuellem Schaltgetriebe.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. März 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
§ 22 46944*09
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Januar 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. März 2017
Laux 00266244.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
