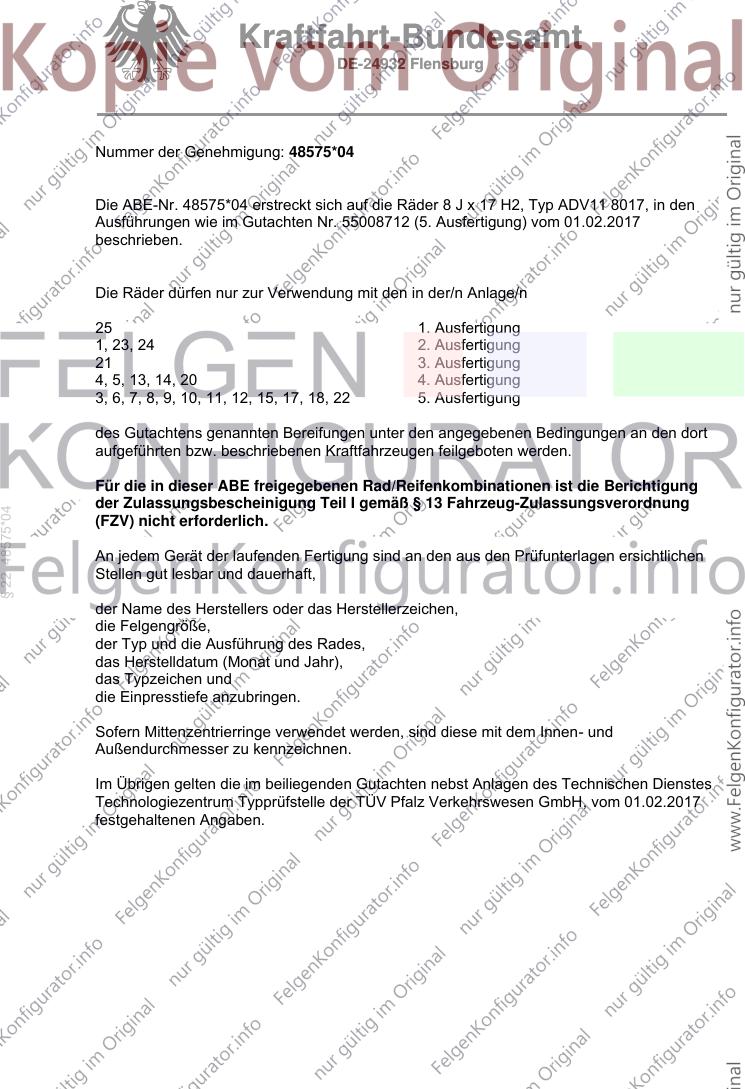

Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48575*04
Gerät: Sonderräder für Pkw
8 J x 17 H2
Typ: ADV11 8017
§ 22 48575*04
Inhaber der ABE und Reifen Gundlach GmbH
Hersteller: DE-56316 Raubach
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 48575
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 48575*04
Die ABE-Nr. 48575*04 erstreckt sich auf die Räder 8 J x 17 H2, Typ ADV11 8017, in den
Ausführungen wie im Gutachten Nr. 55008712 (5. Ausfertigung) vom 01.02.2017
beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
25 1. Ausfertigung
1, 23, 24 2. Ausfertigung
21 3. Ausfertigung
4, 5, 13, 14, 20 4. Ausfertigung
3, 6, 7, 8, 9, 10, 11, 12, 15, 17, 18, 22 5. Ausfertigung
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
§ 22 48575*04
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH, vom 01.02.2017
festgehaltenen Angaben.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 48575*04
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 21.02.2017
Im Auftrag
§ 22 48575*04

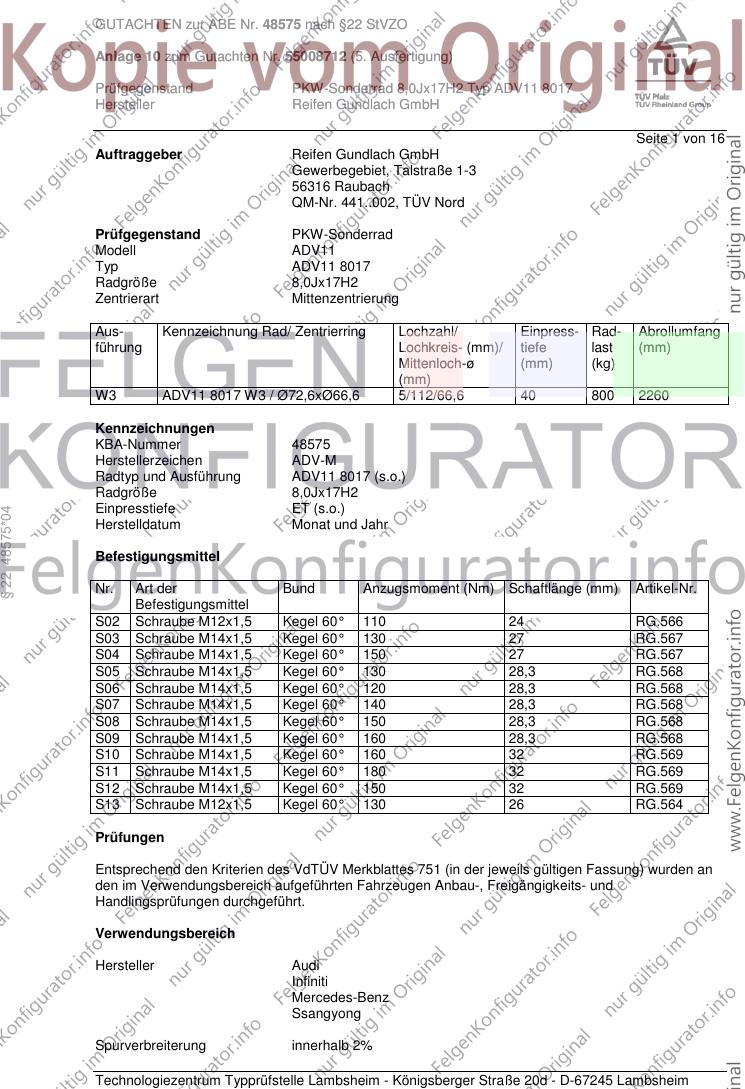

GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 1 von 16
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad
Modell ADV11
Typ ADV11 8017
Radgröße 8,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W3 ADV11 8017 W3 / Ø72,6xØ66,6 5/112/66,6 40 800 2260
Kennzeichnungen
KBA-Nummer 48575
Herstellerzeichen ADV-M
Radtyp und Ausführung ADV11 8017 (s.o.)
Radgröße 8,0Jx17H2
Einpresstiefe ET (s.o.)
§ 22 48575*04
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M12x1,5 Kegel 60° 110 24 RG.566
S03 Schraube M14x1,5 Kegel 60° 130 27 RG.567
S04 Schraube M14x1,5 Kegel 60° 150 27 RG.567
S05 Schraube M14x1,5 Kegel 60° 130 28,3 RG.568
S06 Schraube M14x1,5 Kegel 60° 120 28,3 RG.568
S07 Schraube M14x1,5 Kegel 60° 140 28,3 RG.568
S08 Schraube M14x1,5 Kegel 60° 150 28,3 RG.568
S09 Schraube M14x1,5 Kegel 60° 160 28,3 RG.568
S10 Schraube M14x1,5 Kegel 60° 160 32 RG.569
S11 Schraube M14x1,5 Kegel 60° 180 32 RG.569
S12 Schraube M14x1,5 Kegel 60° 150 32 RG.569
S13 Schraube M12x1,5 Kegel 60° 130 26 RG.564
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/50R17 A12 A14 A21
B8, B81 88-195 235/45R17 Car Lim V17
e1*2001/116*0430*..; 88-195 235/50R17 S06
e13*2007/46*1084*.. 88-195 245/45R17
(FIN: WAUZZZ8K...) 88-195 255/45R17
Audi A4 90-200 225/50R17 A91 A14 A21 A57
B8, B81 90-200 235/45R17 A11 Car Lim V00
e1*2001/116* 90-200 245/45R17 A12 V17 S06
0430*35-... 90-200 255/45R17 A12
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
Audi A6 / A6 Avant 100-245 225/55R17 A12 A14 A21
4G, 4G1 100-245 235/55R17 A57 Car Lim
e1*2007/46*0436*..; 100-245 245/50R17 NA1 S06
e13*2007/46*1147*.. 100-245 255/50R17 A01 K1a K2b
- incl. Facelift 2014
§ 22 48575*04
Audi Q5 100-110 225/65R17 M+S R09 A12 A14 A21
8R, 8R1, 8R2 100-200 235/65R17 S07
e1*2001/116*0473*..;
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-110 225/65R17 M+S R09 A12 A14 A21
8R, 8R1, 8R2 100-200 235/65R17 KMV S07
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Infiniti QX30 AWD 125, 155 215/60R17 R70 A12 A14 A21
H15 125, 155 225/55R17 A56 S05
e11*2007/46*2977*.. 125, 155 225/60R17
A-Klasse 44-103 205/40R17 K1c K2c K42 K46 K56 R35 A01 A12 A14
168 A21 DBA S02
e1*96/79*0073*..
nur mit ESP
A-Klasse 60-142 205/45R17 K1c K2b K42 R37 R70 A01 A12 A14
169 60-142 215/45R17 K14 K1c K2b K41 K42 K44 A21 S05
e1*2001/116*0288*..
A-Klasse 66-135 205/50R17 K1c K2b K5d R70 A01 A12 A14
176, 245G 66-135 215/45R17 K1a K2b T87 T91 A21 A57 Flh
e1*2007/46*0928*..; 66-160 225/45R17 K1c K2b K5d V00 V17 S05
e1*2001/116* 66-160 235/40R17 K1c K2c K4i K5d K6g K8h
0470*04-.. 66-160 235/45R17 K1c K2c K4i K5d K5k K6g K7d K8h
66-160 245/40R17 K1c K2c K4i K5d K5k K6h K7d K8m
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
B-Klasse 70-142 205/50R17 K1c K2b K41 K42 K44 K56 R70 A01 A12 A14
245 70-142 215/45R17 K1a K1b K2b K41 K42 A21 V17 S05
e1*2001/116*0314*.. 70-142 225/45R17 K1c K2b K41 K42 K44 K56
B-Klasse 66-135 205/50R17 K1a K1b K2b R70 A01 A12 A14
246, 245G 66-135 215/45R17 K1a K1b K2b T87 T91 A21 A57 NoE
e1*2007/46*0751*..; 66-155 225/45R17 K1a K1b K2b V00 V17 S05
e1*2001/116* 66-155 235/40R17 K1c K2c K4i K5c K8h
0470*04-.. 66-155 245/40R17 K1c K2c K4i K5c K8h
- incl. Facelift 2014
B-Klasse electric drive 65 (132) 225/45R17 A12 A14 A21
245G 65 (132) 225/50R17 A01 K2b K3i K5w K6g K6x A58 Flh KMV
e1*2001/116*0470*.. 65 (132) 235/45R17 A01 K5w K6w S05
(28kWh-Batterie)
C-Klasse 88-215 205/50R17 R37 R70 T89 T93 A12 A14 A21
204 88-215 215/45R17 R37 T87 T88 T91 Cpe Lim V17
e1*2001/116*0431*.. 88-225 225/45R17 S03
- Limousine/Coupe 88-225 235/40R17 A01 K1c K2b K41 K42 K56
- incl. Facelift 2011 88-225 235/45R17 A01 K1a K1b K2b K41 K42 K56
(FIN: WDD204...) 88-225 245/40R17 A01 K1c K2b K41 K42 K56
§ 22 48575*04
C-Klasse 85-155 225/50R17 A01 K1c K2b A12 A14 A21
204 85-155 235/45R17 A58 B33 Lim
e1*2001/116* 85-155 245/45R17 A01 K1c K2b MHy V17 S05
0431*29-.. 85-155 245/45R17 K2h R03
(FIN: WDD205...) 85-155 255/45R17 A01 K1c K2b K5d
C-Klasse Coupé / 115-155 225/50R17 A01 K1c K2b A12 A14 A21
Cabrio 115-155 235/45R17 A58 B29 Cbo
204 115-155 245/45R17 A01 K1c K2b Cpe V17 Y92
e1*2001/116* 115-155 245/45R17 K2h R03 S05
0431*37-.. 115-155 255/45R17 A01 K1c K2b K5d
(FIN: WDD205...)
C-Klasse T-Modell 88-170 205/50R17 R37 R70 T89 T93 A12 A14 A21
204K 88-170 215/45R17 R37 T91 Car V17 S03
e1*2001/116*0457*.. 88-225 225/45R17 T90 T91 T93
- incl. Facelift 2011 88-225 235/40R17 A01 K1c K2b K41 K42 K56 T90 T94
(FIN: WDD204...) 88-225 235/45R17 A01 K1a K1b K2b K41 K42 K56
88-225 245/40R17 A01 K1c K2b K41 K42 K56 T91 T95
C-Klasse T-Modell 85-155 225/50R17 A01 K1c K2b T94 T98 A12 A14 A21
204K 85-155 235/45R17 T94 T97 A58 B33 Car
e1*2001/116* 85-155 245/45R17 A01 K1c K2b MHy V17 S05
0457*25-.. 85-155 245/45R17 K2h R03
(FIN: WDD205...) 85-155 255/45R17 A01 K1c K2b K5d
CL-Klasse 220-326 225/55R17 A12 A14 A21
215 220-326 235/50R17 A01 K41 K42 K56 B03 V17 S08
e1*98/14*0113*.. 220-326 245/50R17 A01 K1a K2b K41 K42 K45 K56
220-326 255/45R17 A01 K1a K2b K41 K42 K45 K56 T98
CL-Klasse 285 235/55R17 A10 A14 A21 B03
216 285 245/50R17 A12 Cpe Nk1 S08
e1*2001/116*0372*..
(FIN: WDD216...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLA-Klasse 80-130 205/50R17 K1c K2b K5d R70 A01 A12 A14
117, 245G 80-130 215/45R17 K1a K2b T87 T91 A21 A57 Lim
e1*2007/46*1007*..; 80-160 225/45R17 K1c K2b K5d V00 V17 S05
e1*2001/116* 80-160 235/40R17 K1c K2c K4i K5d K6g K8h
0470*04-.. 80-160 235/45R17 K1c K2c K4i K5d K5k K6g K7d K8h
80-160 245/40R17 K1c K2c K4i K5d K5k K6h K7d K8m
CLA-Klasse Shooting 80-130 205/50R17 K1c K2b K5d R70 A01 A12 A14
Brake 80-130 215/45R17 K1a K2b T87 T91 A21 A57 Car
245G 80-160 225/45R17 K1c K2b K5d V00 V17 S05
e1*2001/116* 80-160 235/40R17 K1c K2c K4i K5d K6g K8h
0470*12-.. 80-160 235/45R17 K1c K2c K4i K5d K5k K6g K7d K8h
80-160 245/40R17 K1c K2c K4i K5d K5k K6h K7d K8m
E-Klasse 75-215 235/45R17 A10 R37 A14 A21 Lim
211 75-285 245/45R17 A12 Nk1 S05
e1*98/14*0183*..,
e1*2001/116*0183*..
E-Klasse 100-225 225/45R17 A32 R37 T90 T91 T93 A14 A21 B03
212 100-225 235/45R17 A12 R37 F38 Lim NoH
e1*2001/116*0501*.. 100-285 245/45R17 A01 A12 K1a K1b T95 T99 S03
§ 22 48575*04
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-143 225/50R17 A32 T94 T98 A14 A21 A58
212 110-143 225/55R17 A32 B03 Lim V17
e1*2001/116* 110-143 235/50R17 A91 Y92 S08
0501*25-.. 110-143 245/50R17 A12
(FIN: WDD213...) 110-143 255/45R17 A91
E-Klasse 100-225 225/45R17 A32 R37 T90 T91 T93 A14 A21 B03
212, 212G 100-225 235/45R17 A12 R37 F39 Lim NoH
e1*2001/116*0501*..; 100-245 245/45R17 A01 A12 K1a K1b S03
e1*2007/46*0484*..
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse Cabrio 120-245 235/45R17 A12 A14 A21 A58
207 120-245 245/40R17 A12 B03 Cbo F39
e1*2001/116*0502*.. 285 235/45R17 M+S S05
(FIN: WDD207...)
E-Klasse Coupé 120-225 215/45R17 A32 R37 T88 A14 A21 A58
207 120-225 215/50R17 A12 R37 B03 Cpe F39
e1*2001/116*0502*.. 120-225 225/45R17 A12 R37 V17 S05
(FIN: WDD207...) 120-225 235/40R17 A12 R37
120-225 245/40R17 A12
120-285 235/45R17 A12
E-Klasse T-Modell 100-215 235/45R17 A10 R37 T94 T97 A14 A21 Car
211K 100-285 245/45R17 A12 Nk1 S05
e1*2001/116*0213*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH

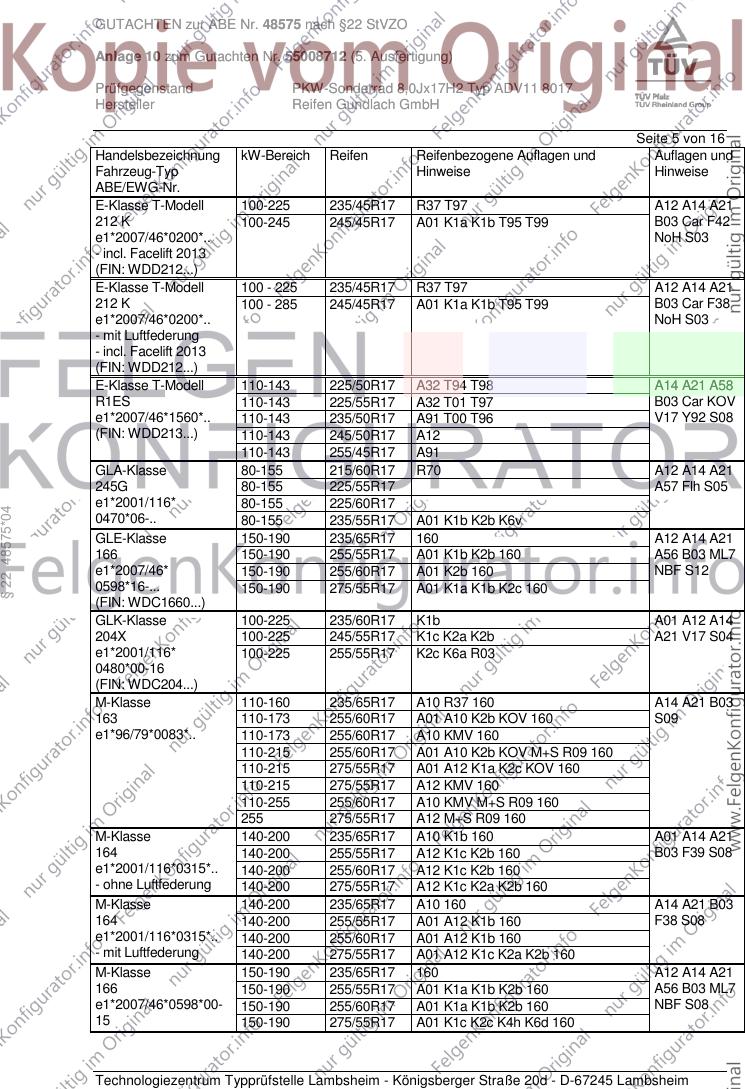

Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 100-225 235/45R17 R37 T97 A12 A14 A21
212 K 100-245 245/45R17 A01 K1a K1b T95 T99 B03 Car F42
e1*2007/46*0200*.. NoH S03
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse T-Modell 100 - 225 235/45R17 R37 T97 A12 A14 A21
212 K 100 - 285 245/45R17 A01 K1a K1b T95 T99 B03 Car F38
e1*2007/46*0200*.. NoH S03
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse T-Modell 110-143 225/50R17 A32 T94 T98 A14 A21 A58
R1ES 110-143 225/55R17 A32 T01 T97 B03 Car KOV
e1*2007/46*1560*.. 110-143 235/50R17 A91 T00 T96 V17 Y92 S08
(FIN: WDD213...) 110-143 245/50R17 A12
110-143 255/45R17 A91
GLA-Klasse 80-155 215/60R17 R70 A12 A14 A21
245G 80-155 225/55R17 A57 Flh S05
e1*2001/116* 80-155 225/60R17
§ 22 48575*04
0470*06-.. 80-155 235/55R17 A01 K1b K2b K6v
GLE-Klasse 150-190 235/65R17 160 A12 A14 A21
166 150-190 255/55R17 A01 K1b K2b 160 A56 B03 ML7
e1*2007/46* 150-190 255/60R17 A01 K2b 160 NBF S12
0598*16-... 150-190 275/55R17 A01 K1a K1b K2c 160
(FIN: WDC1660...)
GLK-Klasse 100-225 235/60R17 K1b A01 A12 A14
204X 100-225 245/55R17 K1c K2a K2b A21 V17 S04
e1*2001/116* 100-225 255/55R17 K2c K6a R03
0480*00-16
(FIN: WDC204...)
M-Klasse 110-160 235/65R17 A10 R37 160 A14 A21 B03
163 110-173 255/60R17 A01 A10 K2b KOV 160 S09
e1*96/79*0083*.. 110-173 255/60R17 A10 KMV 160
110-215 255/60R17 A01 A10 K2b KOV M+S R09 160
110-215 275/55R17 A01 A12 K1a K2c KOV 160
110-215 275/55R17 A12 KMV 160
110-255 255/60R17 A10 KMV M+S R09 160
255 275/55R17 A12 M+S R09 160
M-Klasse 140-200 235/65R17 A10 K1b 160 A01 A14 A21
164 140-200 255/55R17 A12 K1c K2b 160 B03 F39 S08
e1*2001/116*0315*.. 140-200 255/60R17 A12 K1c K2b 160
- ohne Luftfederung 140-200 275/55R17 A12 K1c K2a K2b 160
M-Klasse 140-200 235/65R17 A10 160 A14 A21 B03
164 140-200 255/55R17 A01 A12 K1b 160 F38 S08
e1*2001/116*0315*.. 140-200 255/60R17 A01 A12 K1b 160
- mit Luftfederung 140-200 275/55R17 A01 A12 K1c K2a K2b 160
M-Klasse 150-190 235/65R17 160 A12 A14 A21
166 150-190 255/55R17 A01 K1a K1b K2b 160 A56 B03 ML7
e1*2007/46*0598*00- 150-190 255/60R17 A01 K1a K1b K2b 160 NBF S08
15 150-190 275/55R17 A01 K1c K2c K4h K6d 160
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH

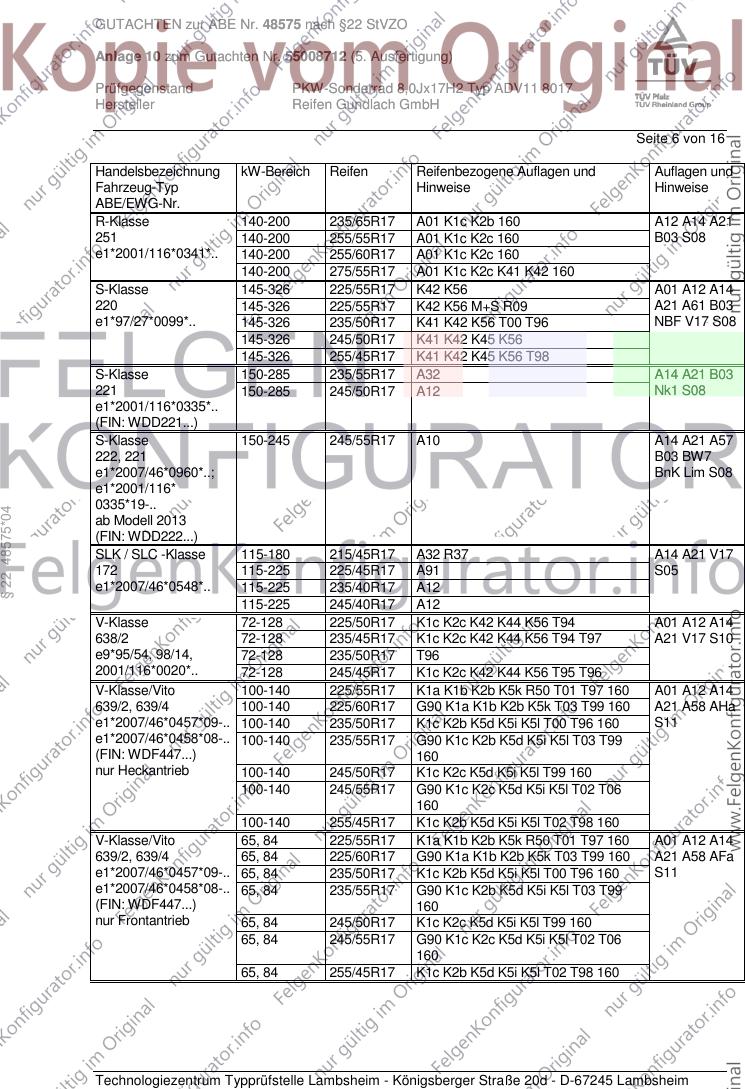

Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
R-Klasse 140-200 235/65R17 A01 K1c K2b 160 A12 A14 A21
251 140-200 255/55R17 A01 K1c K2c 160 B03 S08
e1*2001/116*0341*.. 140-200 255/60R17 A01 K1c K2c 160
140-200 275/55R17 A01 K1c K2c K41 K42 160
S-Klasse 145-326 225/55R17 K42 K56 A01 A12 A14
220 145-326 225/55R17 K42 K56 M+S R09 A21 A61 B03
e1*97/27*0099*.. 145-326 235/50R17 K41 K42 K56 T00 T96 NBF V17 S08
145-326 245/50R17 K41 K42 K45 K56
145-326 255/45R17 K41 K42 K45 K56 T98
S-Klasse 150-285 235/55R17 A32 A14 A21 B03
221 150-285 245/50R17 A12 Nk1 S08
e1*2001/116*0335*..
(FIN: WDD221...)
S-Klasse 150-245 245/55R17 A10 A14 A21 A57
222, 221 B03 BW7
e1*2007/46*0960*..; BnK Lim S08
e1*2001/116*
0335*19-..
§ 22 48575*04
ab Modell 2013
(FIN: WDD222...)
SLK / SLC -Klasse 115-180 215/45R17 A32 R37 A14 A21 V17
172 115-225 225/45R17 A91 S05
e1*2007/46*0548*.. 115-225 235/40R17 A12
115-225 245/40R17 A12
V-Klasse 72-128 225/50R17 K1c K2c K42 K44 K56 T94 A01 A12 A14
638/2 72-128 235/45R17 K1c K2c K42 K44 K56 T94 T97 A21 V17 S10
e9*95/54, 98/14, 72-128 235/50R17 T96
2001/116*0020*.. 72-128 245/45R17 K1c K2c K42 K44 K56 T95 T96
V-Klasse/Vito 100-140 225/55R17 K1a K1b K2b K5k R50 T01 T97 160 A01 A12 A14
639/2, 639/4 100-140 225/60R17 G90 K1a K1b K2b K5k T03 T99 160 A21 A58 AHa
e1*2007/46*0457*09-.. 100-140 235/50R17 K1c K2b K5d K5i K5l T00 T96 160 S11
e1*2007/46*0458*08-.. 100-140 235/55R17 G90 K1c K2b K5d K5i K5l T03 T99
(FIN: WDF447...) 160
nur Heckantrieb 100-140 245/50R17 K1c K2c K5d K5i K5l T99 160
100-140 245/55R17 G90 K1c K2c K5d K5i K5l T02 T06
160
100-140 255/45R17 K1c K2b K5d K5i K5l T02 T98 160
V-Klasse/Vito 65, 84 225/55R17 K1a K1b K2b K5k R50 T01 T97 160 A01 A12 A14
639/2, 639/4 65, 84 225/60R17 G90 K1a K1b K2b K5k T03 T99 160 A21 A58 AFa
e1*2007/46*0457*09-.. 65, 84 235/50R17 K1c K2b K5d K5i K5l T00 T96 160 S11
e1*2007/46*0458*08-.. 65, 84 235/55R17 G90 K1c K2b K5d K5i K5l T03 T99
(FIN: WDF447...) 160
nur Frontantrieb 65, 84 245/50R17 K1c K2c K5d K5i K5l T99 160
65, 84 245/55R17 G90 K1c K2c K5d K5i K5l T02 T06
160
65, 84 255/45R17 K1c K2b K5d K5i K5l T02 T98 160
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH

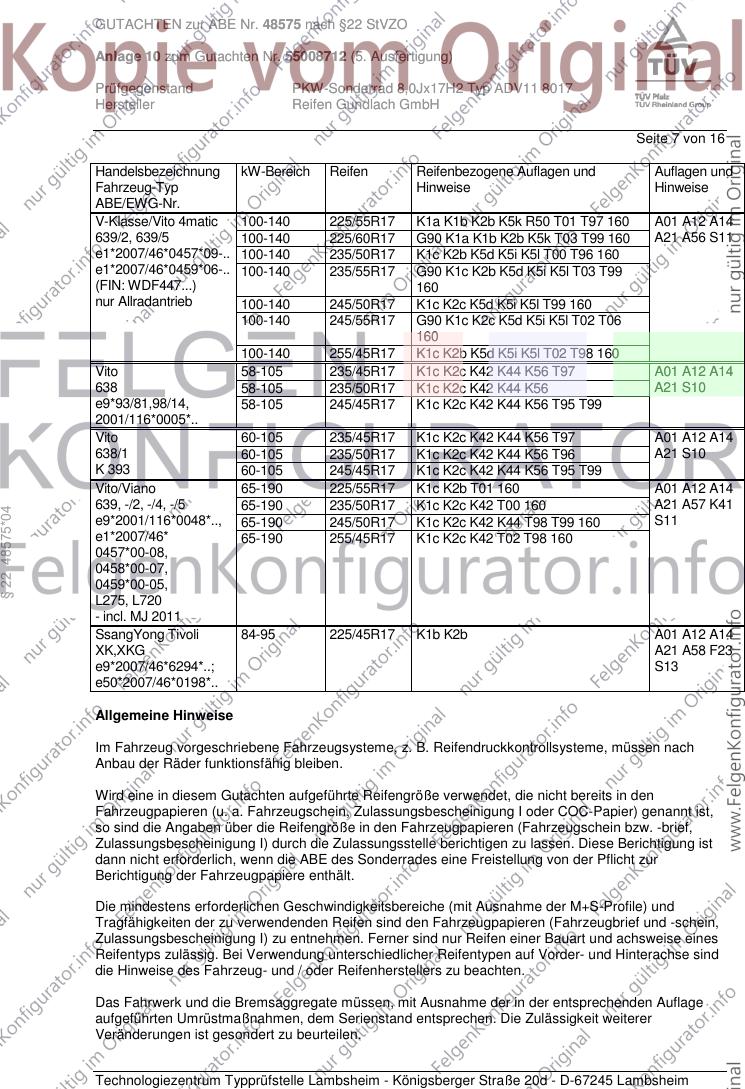

Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
V-Klasse/Vito 4matic 100-140 225/55R17 K1a K1b K2b K5k R50 T01 T97 160 A01 A12 A14
639/2, 639/5 100-140 225/60R17 G90 K1a K1b K2b K5k T03 T99 160 A21 A56 S11
e1*2007/46*0457*09-.. 100-140 235/50R17 K1c K2b K5d K5i K5l T00 T96 160
e1*2007/46*0459*06-.. 100-140 235/55R17 G90 K1c K2b K5d K5i K5l T03 T99
(FIN: WDF447...) 160
nur Allradantrieb 100-140 245/50R17 K1c K2c K5d K5i K5l T99 160
100-140 245/55R17 G90 K1c K2c K5d K5i K5l T02 T06
160
100-140 255/45R17 K1c K2b K5d K5i K5l T02 T98 160
Vito 58-105 235/45R17 K1c K2c K42 K44 K56 T97 A01 A12 A14
638 58-105 235/50R17 K1c K2c K42 K44 K56 A21 S10
e9*93/81,98/14, 58-105 245/45R17 K1c K2c K42 K44 K56 T95 T99
2001/116*0005*..
Vito 60-105 235/45R17 K1c K2c K42 K44 K56 T97 A01 A12 A14
638/1 60-105 235/50R17 K1c K2c K42 K44 K56 T96 A21 S10
K 393 60-105 245/45R17 K1c K2c K42 K44 K56 T95 T99
Vito/Viano 65-190 225/55R17 K1c K2b T01 160 A01 A12 A14
639, -/2, -/4, -/5 65-190 235/50R17 K1c K2c K42 T00 160 A21 A57 K41
§ 22 48575*04
e9*2001/116*0048*.., 65-190 245/50R17 K1c K2c K42 K44 T98 T99 160 S11
e1*2007/46* 65-190 255/45R17 K1c K2c K42 T02 T98 160
0457*00-08,
0458*00-07,
0459*00-05,
L275, L720
- incl. MJ 2011
SsangYong Tivoli 84-95 225/45R17 K1b K2b A01 A12 A14
XK,XKG A21 A58 F23
e9*2007/46*6294*..; S13
e50*2007/46*0198*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH

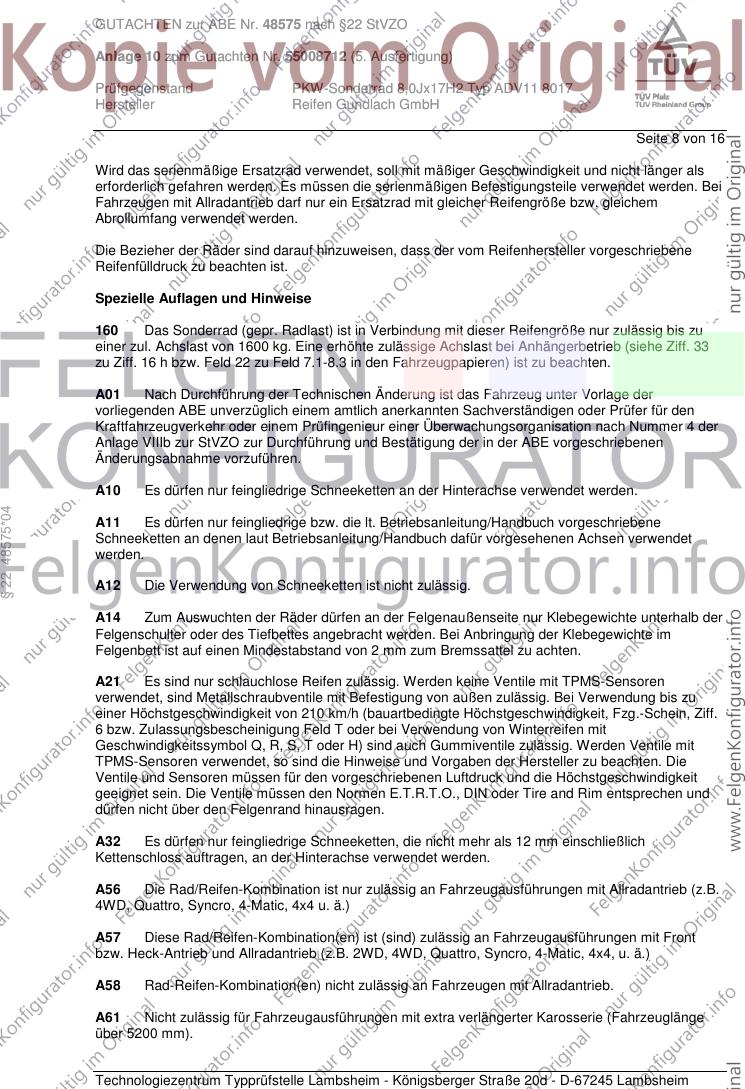

Seite 8 von 16
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
160 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1600 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
§ 22 48575*04
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH

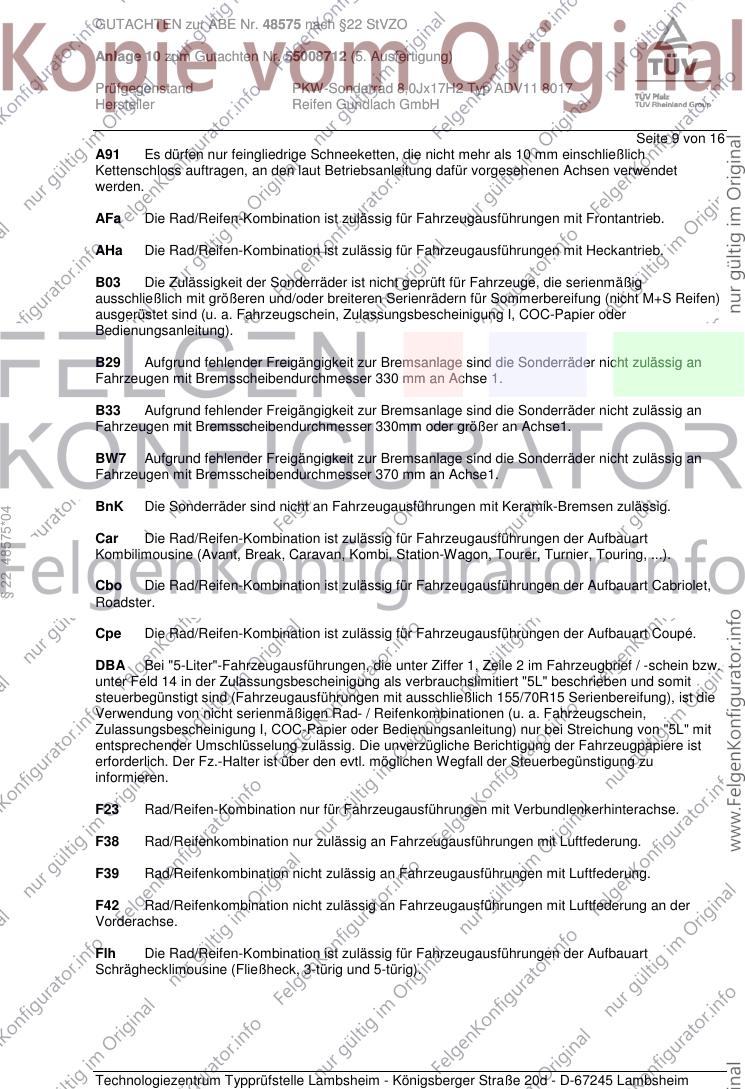

Seite 9 von 16
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B29 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse 1.
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
§ 22 48575*04
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DBA Bei "5-Liter"-Fahrzeugausführungen, die unter Ziffer 1, Zeile 2 im Fahrzeugbrief / -schein bzw.
unter Feld 14 in der Zulassungsbescheinigung als verbrauchslimitiert "5L" beschrieben und somit
steuerbegünstigt sind (Fahrzeugausführungen mit ausschließlich 155/70R15 Serienbereifung), ist die
Verwendung von nicht serienmäßigen Rad- / Reifenkombinationen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) nur bei Streichung von "5L" mit
entsprechender Umschlüsselung zulässig. Die unverzügliche Berichtigung der Fahrzeugpapiere ist
erforderlich. Der Fz.-Halter ist über den evtl. möglichen Wegfall der Steuerbegünstigung zu
informieren.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH

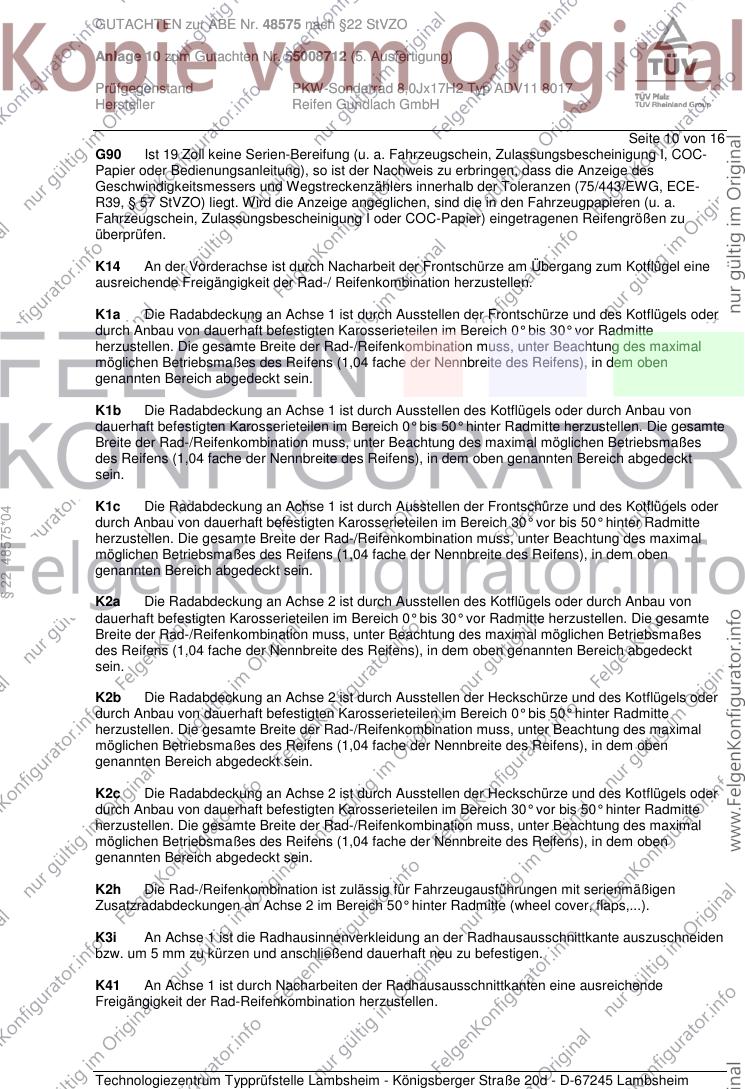

Seite 10 von 16
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
§ 22 48575*04
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH

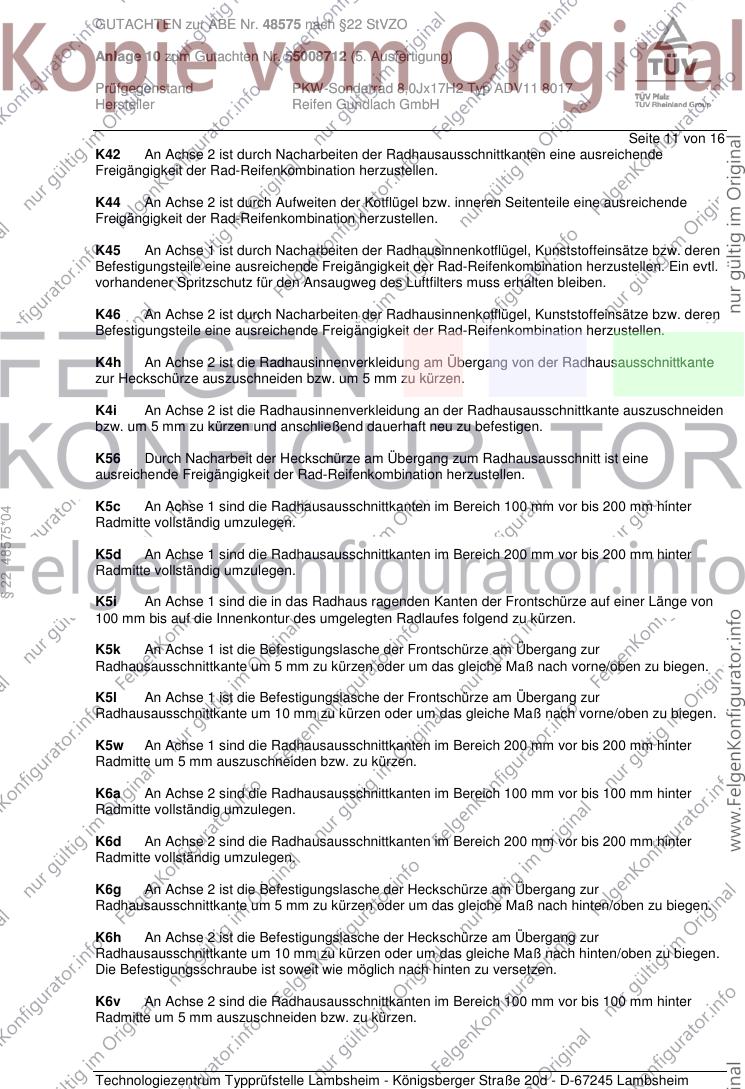

Seite 11 von 16
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
§ 22 48575*04
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH

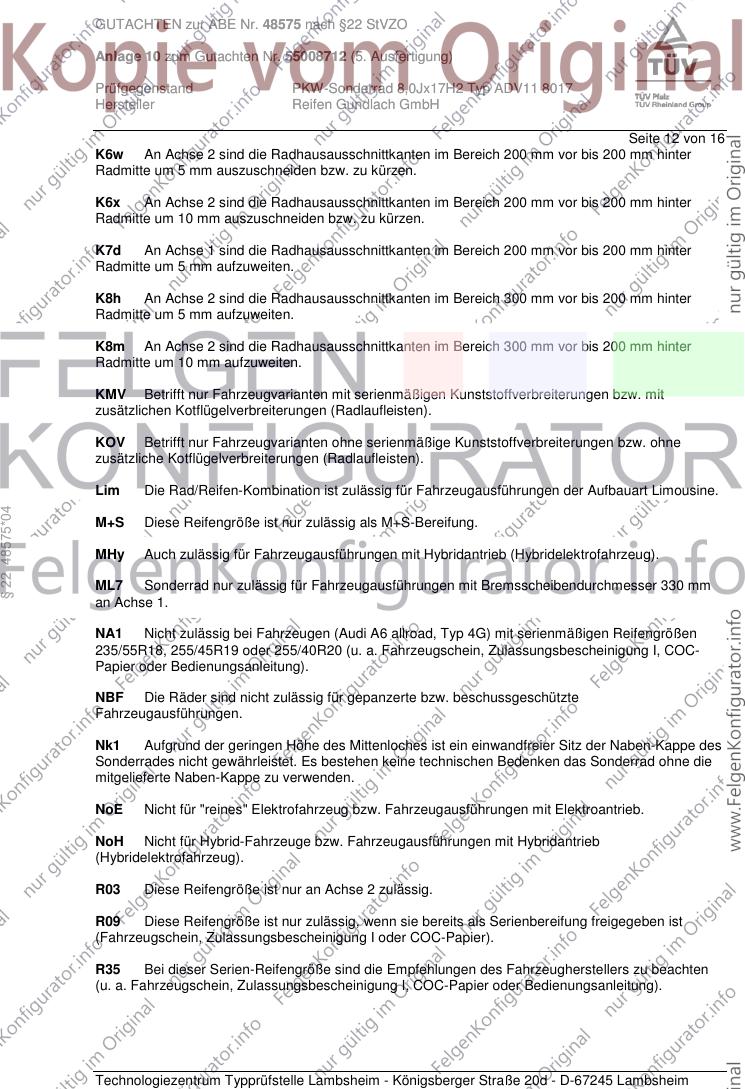

Seite 12 von 16
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
§ 22 48575*04
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
ML7 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 330 mm
an Achse 1.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Nk1 Aufgrund der geringen Höhe des Mittenloches ist ein einwandfreier Sitz der Naben-Kappe des
Sonderrades nicht gewährleistet. Es bestehen keine technischen Bedenken das Sonderrad ohne die
mitgelieferte Naben-Kappe zu verwenden.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH

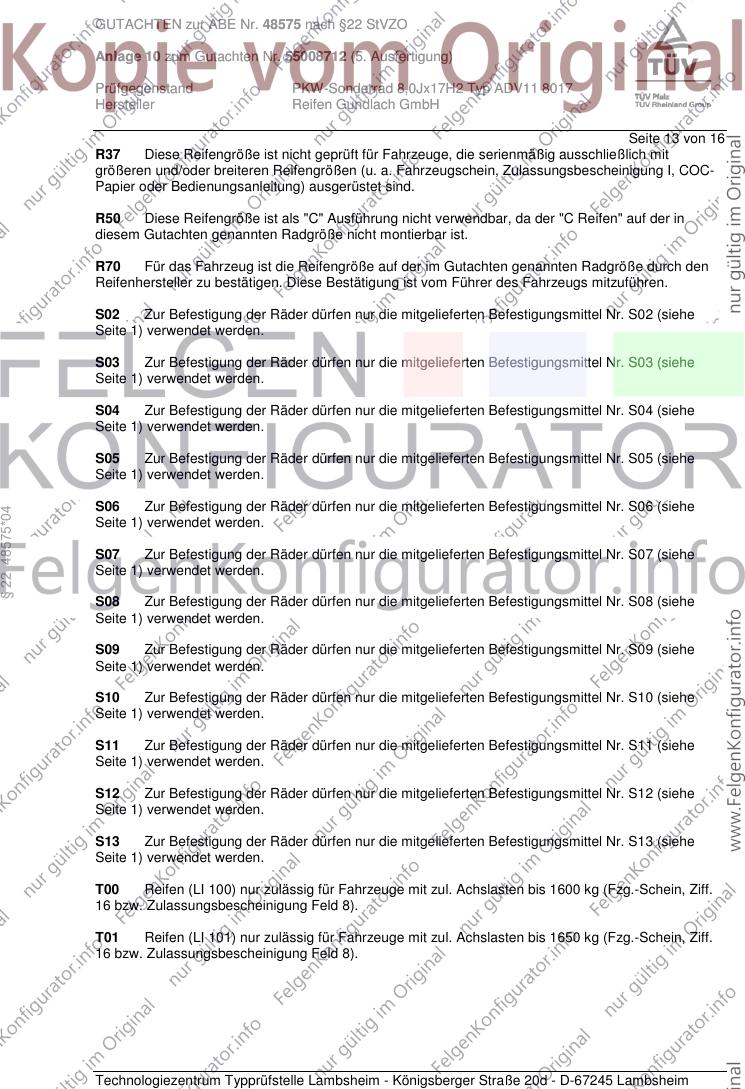

Seite 13 von 16
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
§ 22 48575*04
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe
Seite 1) verwendet werden.
S12 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S12 (siehe
Seite 1) verwendet werden.
S13 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S13 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH

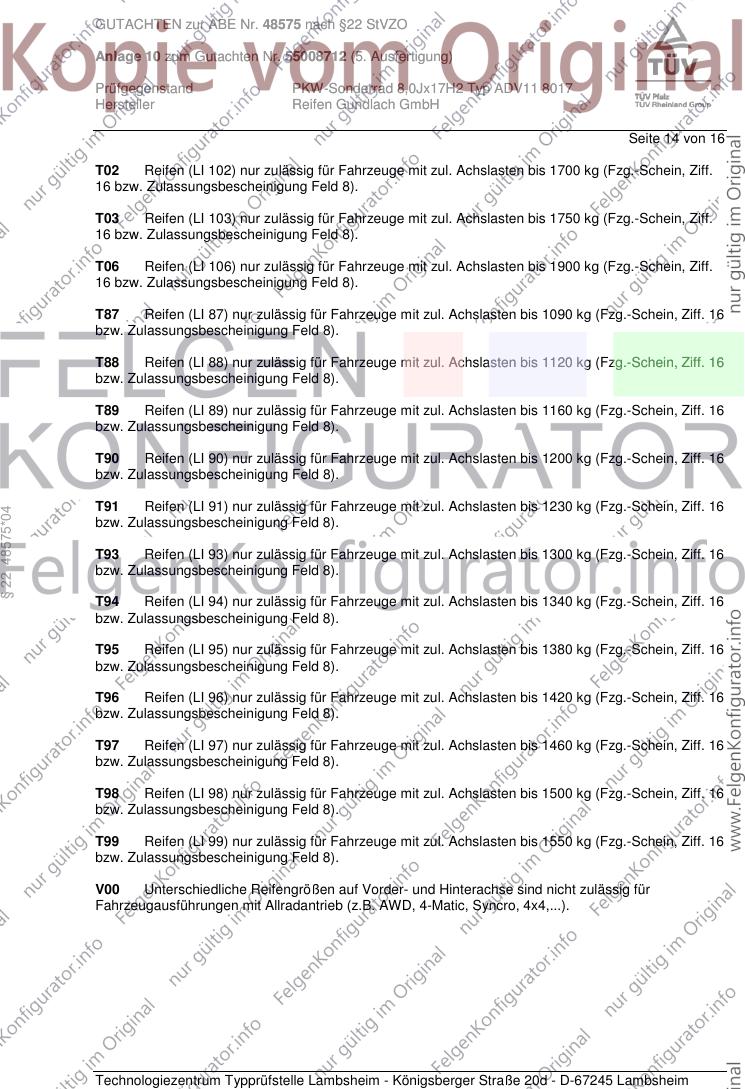

Seite 14 von 16
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T06 Reifen (LI 106) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1900 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
§ 22 48575*04
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH

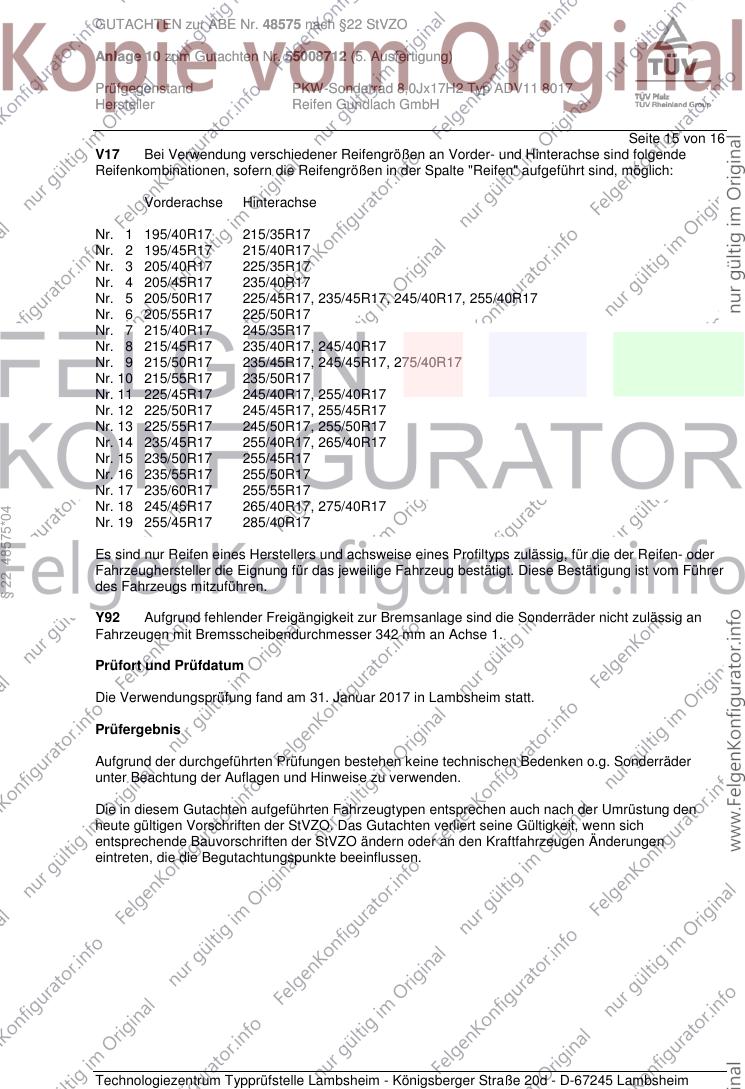

Seite 15 von 16
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
§ 22 48575*04
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y92 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 342 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 31. Januar 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 16 von 16
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum November 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 31. Januar 2017
Laux 00264467.DOC
§ 22 48575*04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
