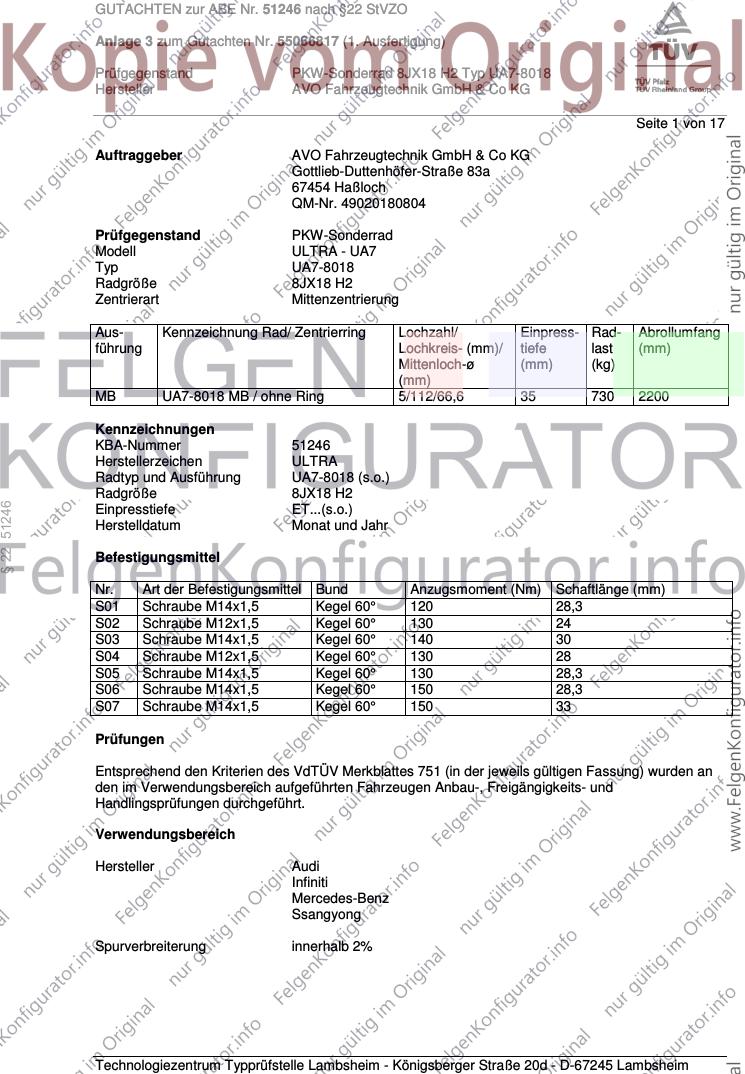

GUTACHTEN zur ABE Nr. 51246 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55066817 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ UA7-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 17
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell ULTRA - UA7
Typ UA7-8018
Radgröße 8JX18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB UA7-8018 MB / ohne Ring 5/112/66,6 35 730 2200
Kennzeichnungen
KBA-Nummer 51246
Herstellerzeichen ULTRA
Radtyp und Ausführung UA7-8018 (s.o.)
Radgröße 8JX18 H2
§ 22 51246
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28,3
S02 Schraube M12x1,5 Kegel 60° 130 24
S03 Schraube M14x1,5 Kegel 60° 140 30
S04 Schraube M12x1,5 Kegel 60° 130 28
S05 Schraube M14x1,5 Kegel 60° 130 28,3
S06 Schraube M14x1,5 Kegel 60° 150 28,3
S07 Schraube M14x1,5 Kegel 60° 150 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51246 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55066817 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ UA7-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 215/45R18 R37 T89 T93 A12 A14 A16
B8, B81 88-140 215/45R18 M+S T89 T93 A18 Car Lim
e1*2001/116* 88-195 225/45R18 R37 T91 T95 V18 S01
0430*00-41; 88-195 235/40R18 R37
e13*2007/46*1084*.. 88-200 225/45R18 M+S T91 T95
(FIN: WAUZZZ8K...) 88-200 235/40R18 M+S
88-200 245/40R18 A01 K1c K2b K56
Audi A4 90-140 215/45R18 A11 R37 T89 T93 A14 A16 A18
B8, B81 90-200 225/45R18 A31 A57 Car Lim
e1*2001/116* 90-200 235/40R18 A12 V00 V18 S01
0430*35-... 90-200 245/40R18 A12
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
Audi A5 100-195 225/45R18 R37 T91 T95 A13 A14 A16
B8, B81 100-195 235/40R18 R37 T91 T95 A18 Cbo Cpe
e1*2001/116*0430*..; 100-195 245/40R18 Flh S01
e13*2007/46*1084*.. 100-200 245/40R18 M+S
§ 22 51246
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A6 / A6 Avant 100-245 225/50R18 A39 T95 T99 A14 A16 A18
4G, 4G1 100-245 235/50R18 A12 A57 BnK Car
e1*2007/46*0436*..; 100-245 245/45R18 A12 T00 T96 Lim NA1 S01
e13*2007/46*1147*.. 100-245 255/45R18 A12
- incl. Facelift 2014
Audi A6 allroad 140-245 235/50R18 K6w T01 T97 146 A01 A12 A14
4G, 4G1 140-245 235/55R18 K6w 146 A16 A18 A56
e1*2007/46*0436*..; 140-245 245/50R18 K5w K6x 146 B92 Car KMV
e13*2007/46*1147*.. 140-245 255/50R18 K1a K1b K2b K3a K5x K6y K8e 146 S01
- incl. Facelift 2014
Audi A7 Sportback 140-245 235/50R18 A12 A14 A16 A18
4G, 4G1 140-245 245/45R18 A33 A57 BnK S01
e1*2007/46*0436*..; 140-245 255/45R18 A12
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A8 150-320 235/55R18 146 A12 A14 A16
4H 150-320 245/50R18 146 A18 A57 BnK
e1*2007/46*0284*.. 150-320 255/50R18 146 NBF S01
e1*2007/46*0398*..
Audi Q5 100-200 235/60R18 143 A12 A14 A16
8R, 8R1, 8R2 100-200 255/55R18 A01 K1a A18 S03
e1*2001/116*0473*..;
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51246 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55066817 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ UA7-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 100-200 235/60R18 143 A12 A14 A16
8R, 8R1, 8R2 100-200 255/55R18 A18 KMV S03
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 100-210 235/60R18 A91 143 A14 A16 A18
FY 100-210 255/50R18 A01 A12 K1a K1b K2b A57 S03
e1*2007/46*1550*.., 100-210 255/55R18 A01 A12 K1a K1b K2b 143
e1*2007/46*1685*..
Audi S4 245 225/45R18 M+S T91 T95 A12 A14 A16
B8, B81 245 235/40R18 M+S T91 T93 A18 Car Lim
e1*2001/116*0430*..; 245 245/40R18 A01 K1c K2b K56 S01
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi S4 260 225/45R18 A31 M+S A14 A16 A18
B8, B81 260 235/40R18 A12 M+S A56 Car Lim
§ 22 51246
e1*2001/116* 260 245/40R18 A12 V00 V18 S01
0430*43-..
e13*2007/46*1084*25-
(FIN:WAUZZZF4...)
Audi S5 245, 260 245/40R18 A13 M+S T93 T97 A14 A16 A18
B8, B81 260 225/45R18 A13 M+S R37 A56 Cbo Cpe
e1*2001/116*0430*.., 260 235/40R18 A13 M+S R37 Flh S01
e13*2007/46*1084*..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Infiniti QX30 AWD 125, 155 225/50R18 K5v K6w A01 A12 A14
H15 125, 155 235/50R18 K2b K5x K6w K8e A16 A18 A56
e11*2007/46*2977*.. 125, 155 245/45R18 K5v K6w S05
125, 155 245/50R18 G01 K1b K2b K5x K6w K8m
125, 155 255/45R18 K2b K5x K6w K8e
A-Klasse 66-135 215/40R18 K1c K2b K5d T85 T89 A01 A12 A14
176, 245G 66-160 225/40R18 K1c K2c K4i K5d K6g K8h A16 A18 A57
e1*2007/46*0928*..; 66-160 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 Flh V00 V18
e1*2001/116* 66-160 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h S05
0470*04-.. 66-160 245/35R18 K2c K4i K6h K8m R03
A45 AMG 4matic 265, 280 215/45R18 K1a K1b K4i K5d K6g K8h M+S A01 A12 A14
176, 245G, -/AMG 265, 280 225/40R18 K1a K1b K4i K6g K8h M+S T92 A16 A18 A56
e1*2007/46*0928*..; 265, 280 235/40R18 K1c K2c K4i K5d K6g K8h Flh S05
e1*2007/46*1163*.. 265, 280 245/35R18 K1c K2c K4i K5d K6h K8m T92
e1*2007/46*1207*..
e1*2001/116*
0470*04-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51246 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55066817 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ UA7-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
B-Klasse 70-142 205/40R18 K1a K1b K2b K41 T82 T86 A01 A12 A14
245 70-142 215/40R18 K1a K1b K2b K41 K44 K56 A16 A18 K42
e1*2001/116*0314*.. 70-142 225/35R18 K1c K2b K41 K43 K44 K56 T87 S05
70-142 225/40R18 K1c K2b K41 K43 K44 K45 K56
B-Klasse 66-135 215/40R18 K1a K1b K2b T85 T89 A01 A12 A14
246, 245G 66-155 225/40R18 K1c K2c K4i K5c K8h A16 A18 A57
e1*2007/46*0751*..; 66-155 235/35R18 K1c K2c K4i K5c K8h T86 T90 NoE V00 V18
e1*2001/116* 66-155 245/35R18 K1c K2c K4i K5c K6k K7d K8m S05
0470*04-..
- incl. Facelift 2014
B-Klasse electric drive 65 (132) 215/45R18 A12 A14 A16
245G 65 (132) 225/40R18 A01 K5w K6w T92 A18 A58 Flh
e1*2001/116*0470*.. 65 (132) 225/45R18 A01 K5w K6w KMV S05
(28kWh-Batterie) 65 (132) 235/40R18 A01 K2b K3i K5w K6g K6x
C 63 AMG 336-373 225/40R18 K42 K56 M+S T88 T92 A01 A12 A14
204, 204K, -/AMG 336-373 235/40R18 K1a K1b K2c K41 K42 K56 M+S A16 A18 Car
e1*2001/116* Cpe Lim S05
0431*00-32,
0457*00-25,
0463*00-12,
§ 22 51246
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 88-215 215/40R18 K1a K1b K2b K41 K42 K56 R37 A01 A12 A14
204 88-225 225/40R18 K1c K2b K41 K42 K56 T88 T89 A16 A18 Cpe
e1*2001/116*0431*.. 88-225 235/35R18 K1c K2b K41 K42 K56 T90 Lim V18 S05
- Limousine/Coupe 88-225 235/40R18 G01 K1c K2b K41 K42 K56
- incl. Facelift 2011 88-225 245/35R18 K2c K42 K44 K56 R03 T88 T89
(FIN: WDD204...)
C-Klasse 85-155 215/45R18 R37 T89 T93 A12 A14 A16
204 85-180 225/45R18 A01 K1a K1b K2b T91 T95 A18 A58 Lim
e1*2001/116* 85-180 235/40R18 A01 K1c K2b T91 T95 MHy V18 S05
0431*29-.. 85-180 245/40R18 A01 K1c K2b K4i K5d K6g K6j
(FIN: WDD205...)
C-Klasse 4matic 125-245 225/45R18 K1a K1b K2b A01 A12 A14
204 125-245 235/40R18 K1c K2b A16 A18 A56
e1*2001/116* 125-245 245/40R18 K1c K2b K4i K5d K6g K6j Lim V18 S05
0431*29-..
(FIN: WDD205...)
C-Klasse Coupé / 115-180 225/45R18 K1a K1b K2b A01 A12 A14
Cabrio 115-180 235/40R18 K1c K2b A16 A18 A58
204 115-180 245/40R18 K1c K2b K4i K5d K6g K6j Cbo Cpe V18
e1*2001/116* S05
0431*37-..
(FIN: WDD205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

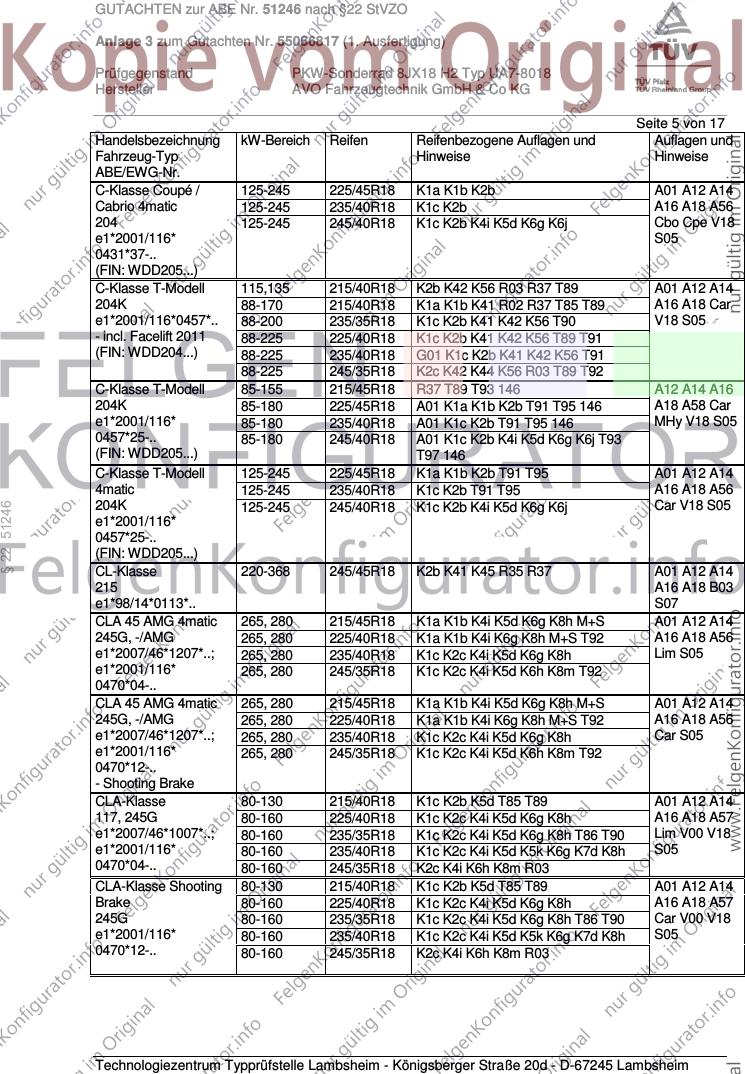

GUTACHTEN zur ABE Nr. 51246 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55066817 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ UA7-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse Coupé / 125-245 225/45R18 K1a K1b K2b A01 A12 A14
Cabrio 4matic 125-245 235/40R18 K1c K2b A16 A18 A56
204 125-245 245/40R18 K1c K2b K4i K5d K6g K6j Cbo Cpe V18
e1*2001/116* S05
0431*37-..
(FIN: WDD205...)
C-Klasse T-Modell 115,135 215/40R18 K2b K42 K56 R03 R37 T89 A01 A12 A14
204K 88-170 215/40R18 K1a K1b K41 R02 R37 T85 T89 A16 A18 Car
e1*2001/116*0457*.. 88-200 235/35R18 K1c K2b K41 K42 K56 T90 V18 S05
- incl. Facelift 2011 88-225 225/40R18 K1c K2b K41 K42 K56 T89 T91
(FIN: WDD204...) 88-225 235/40R18 G01 K1c K2b K41 K42 K56 T91
88-225 245/35R18 K2c K42 K44 K56 R03 T89 T92
C-Klasse T-Modell 85-155 215/45R18 R37 T89 T93 146 A12 A14 A16
204K 85-180 225/45R18 A01 K1a K1b K2b T91 T95 146 A18 A58 Car
e1*2001/116* 85-180 235/40R18 A01 K1c K2b T91 T95 146 MHy V18 S05
0457*25-.. 85-180 245/40R18 A01 K1c K2b K4i K5d K6g K6j T93
(FIN: WDD205...) T97 146
C-Klasse T-Modell 125-245 225/45R18 K1a K1b K2b T91 T95 A01 A12 A14
4matic 125-245 235/40R18 K1c K2b T91 T95 A16 A18 A56
204K 125-245 245/40R18 K1c K2b K4i K5d K6g K6j Car V18 S05
§ 22 51246
e1*2001/116*
0457*25-..
(FIN: WDD205...)
CL-Klasse 220-368 245/45R18 K2b K41 K45 R35 R37 A01 A12 A14
215 A16 A18 B03
e1*98/14*0113*.. S07
CLA 45 AMG 4matic 265, 280 215/45R18 K1a K1b K4i K5d K6g K8h M+S A01 A12 A14
245G, -/AMG 265, 280 225/40R18 K1a K1b K4i K6g K8h M+S T92 A16 A18 A56
e1*2007/46*1207*..; 265, 280 235/40R18 K1c K2c K4i K5d K6g K8h Lim S05
e1*2001/116* 265, 280 245/35R18 K1c K2c K4i K5d K6h K8m T92
0470*04-..
CLA 45 AMG 4matic 265, 280 215/45R18 K1a K1b K4i K5d K6g K8h M+S A01 A12 A14
245G, -/AMG 265, 280 225/40R18 K1a K1b K4i K6g K8h M+S T92 A16 A18 A56
e1*2007/46*1207*..; 265, 280 235/40R18 K1c K2c K4i K5d K6g K8h Car S05
e1*2001/116* 265, 280 245/35R18 K1c K2c K4i K5d K6h K8m T92
0470*12-..
- Shooting Brake
CLA-Klasse 80-130 215/40R18 K1c K2b K5d T85 T89 A01 A12 A14
117, 245G 80-160 225/40R18 K1c K2c K4i K5d K6g K8h A16 A18 A57
e1*2007/46*1007*..; 80-160 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 Lim V00 V18
e1*2001/116* 80-160 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h S05
0470*04-.. 80-160 245/35R18 K2c K4i K6h K8m R03
CLA-Klasse Shooting 80-130 215/40R18 K1c K2b K5d T85 T89 A01 A12 A14
Brake 80-160 225/40R18 K1c K2c K4i K5d K6g K8h A16 A18 A57
245G 80-160 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 Car V00 V18
e1*2001/116* 80-160 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h S05
0470*12-.. 80-160 245/35R18 K2c K4i K6h K8m R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51246 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55066817 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ UA7-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 100-150 215/45R18 A32 R37 T93 A12 A14 A16
212 100-225 225/40R18 R37 T91 T92 A18 A57 B03
e1*2001/116*0501*.. 100-225 235/40R18 A01 K1a K1b R37 T91 T93 F38 Lim NoH
- mit Luftfederung 100-285 245/40R18 A01 K1c K2b K5d T93 T97 V01 V18 S05
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-190 225/45R18 A10 R37 T91 T95 A14 A16 A18
212 110-190 225/50R18 A90 R37 A58 Lim NoH
e1*2001/116* 110-190 235/45R18 A32 R37 T94 T98 V18 S06
0501*24-.. 110-190 245/40R18 A90 T93 T97
(FIN: WDD213...) 110-190 245/45R18 A90
110-190 255/45R18 A01 A12 K1a K1b K5d R02
110-190 255/45R18 A12 R03
E-Klasse 100-150 215/45R18 A32 R37 T93 A14 A16 A18
212, 212G 100-225 225/40R18 A12 R37 T91 T92 A57 B03 F39
e1*2001/116*0501*..; 100-225 235/40R18 A01 A12 K1a K1b R37 T91 T93 Lim NoH V01
e1*2007/46*0484*.. 100-245 245/40R18 A01 A12 K1c K2b K5d V18 S05
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 120-143 225/45R18 A10 R37 T91 T95 A14 A16 A18
§ 22 51246
212 120-143 225/50R18 A90 R37 A56 Lim NoH
e1*2001/116* 120-143 235/45R18 A32 R37 T94 T98 V18 S06
0501*24-.. 120-245 245/40R18 A90 T93 T97
(FIN: WDD213...) 120-245 245/45R18 A90
120-245 255/45R18 A01 A12 K1a K1b K5d R02
120-245 255/45R18 A12 R03
E-Klasse Cabrio 120-245 235/40R18 K1c K2b A01 A12 A14
207 120-245 245/35R18 K1c K2b K4k K5a T89 T92 A16 A18 A58
e1*2001/116*0502*.. 285 235/40R18 K1c K2b M+S Cbo F39 S05
(FIN: WDD207...)
E-Klasse Coupé 120-225 215/40R18 R37 T89 A12 A14 A16
207 120-225 225/40R18 R37 T88 T89 A18 A58 Cpe
e1*2001/116*0502*.. 120-225 235/35R18 A01 K1c K2b R37 T90 F39 V18 S05
(FIN: WDD207...) 120-285 235/40R18 A01 K1c K2b
120-285 245/35R18 A01 K1c K2b K4k K5a T88 T89
E-Klasse T-Modell 100-215 235/40R18 K1a K1b R37 T95 X77 146 A01 A12 A14
212 K 100-245 245/40R18 K1c K2b K5d T97 146 A16 A18 A57
e1*2007/46*0200*.. B03 Car F42
- incl. Facelift 2013 NoH S05
(FIN: WDD212...)
E-Klasse T-Modell 100 - 215 235/40R18 K1a K1b NoD R37 T95 X77 146 A01 A12 A14
212 K 100 - 285 245/40R18 K1c K2b K5d T97 146 A16 A18 A57
e1*2007/46*0200*.. B03 Car F38
- mit Luftfederung NoH S05
- incl. Facelift 2013
(FIN: WDD212...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51246 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55066817 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ UA7-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 110-190 225/45R18 A10 R37 T95 X77 146 A14 A16 A18
R1ES 110-190 225/50R18 A90 R37 T95 T99 146 A58 Car KOV
e1*2007/46*1560*.. 110-190 235/45R18 A32 R37 T94 T98 146 NoH V18 S06
(FIN: WDD213...) 110-190 245/40R18 A90 T97 X77 146
110-190 245/45R18 A90 T00 T96 146
110-190 255/45R18 A01 A12 K1a K1b K5d R02 146
110-190 255/45R18 A12 R03 146
E-Klasse T-Modell 135, 143 225/45R18 A10 R37 T95 X77 146 A14 A16 A18
4matic 135, 143 225/50R18 A90 R37 T95 T99 146 A56 Car KOV
R1ES 135, 143 235/45R18 A32 R37 T98 146 NoH V18 S06
e1*2007/46*1560*.. 135-245 245/40R18 A90 T97 X77 146
(FIN: WDD213...) 135-245 245/45R18 A90 T00 T96 146
135-245 255/45R18 A01 A12 K1a K1b K5d R02 146
135-245 255/45R18 A12 R03 146
GLA 45 AMG 4matic 265, 280 215/55R18 M+S R70 A12 A14 A16
245G, -/AMG 265, 280 225/50R18 A01 K2b K6v M+S A18 A56 S05
e1*2001/116*0470*..; 265, 280 235/45R18 M+S
e1*2007/46*1207*.. 265, 280 235/50R18 A01 K2b K6x K8a M+S
265, 280 245/45R18 A01 K2b K6v M+S
§ 22 51246
265, 280 255/45R18 A01 K2b K6x K8a M+S
GLA-Klasse 80-155 215/55R18 R70 A12 A14 A16
245G 80-155 225/50R18 A01 K1b K2b K6v A18 A57 Flh
e1*2001/116* 80-155 235/45R18 S05
0470*06-.. 80-155 235/50R18 A01 K1a K1b K2b K5v K6x K8a
80-155 245/45R18 A01 K1b K2b K6v
80-155 245/50R18 A01 K1c K2c K5a K5x K6g K6y K8i
80-155 255/45R18 A01 K1a K1b K2b K5v K6x K8a
GLC-Coupé 100-190 235/55R18 A32 146 A14 A16 A18
204X 100-190 235/60R18 A32 143 A57 Flh KMV
e1*2001/116* 100-190 255/55R18 A12 R03 143 V18 S05
0480*18-..
(FIN: WDC253...)
GLC-Klasse 100-190 235/55R18 A32 146 A14 A16 A18
204X 100-190 235/60R18 A32 143 A57 MHy S05
e1*2001/116*
0480*16-..
(FIN: WDC253...)
GLK-Klasse 100-225 235/50R18 K1c K2a K2b A01 A12 A14
204X 100-225 235/55R18 K1c K2a K2b A16 A18 S06
e1*2001/116* 100-225 245/50R18 K1c K2a K2b
0480*00-16 100-225 255/50R18 K1c K2c K5a K6a
(FIN: WDC204...)
S-Klasse 145-368 245/45R18 K1a K41 K42 K44 K56 R35 A01 A12 A14
220 A16 A18 A61
e1*97/27*0099*.. B03 NBF S07
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51246 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55066817 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ UA7-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 150-345 245/50R18 A90 146 A14 A16 A18
222, 221 150-345 255/45R18 A32 146 A57 BnK Lim
e1*2007/46*0960*..; 150-345 255/50R18 A01 A12 K1a K1b 146 X93 S06
e1*2001/116*
0335*19-..
ab Modell 2013
(FIN: WDD222...)
SLK / SLC -Klasse 115-180 215/40R18 R37 A12 A14 A16
172 115-225 225/40R18 A18 V18 S05
e1*2007/46*0548*.. 115-225 235/35R18 A01 K2b
115-225 235/35R18 SP2
115-225 245/35R18 A01 K1a K1b K2b
115-225 245/35R18 R03 SP2
Vaneo 55-92 215/35R18 K1c K2c K42 K46 T84 A01 A12 A14
414 A16 A18 S02
e1*98/14*0185*..,
e1*2001/116*0185*..
SsangYong Tivoli 84-95 215/45R18 K1b K2b A01 A12 A14
2WD 84-95 225/40R18 K1a K1b K2b T92 A16 A18 A58
XK,XKG 84-95 225/45R18 K1a K1b K2b F23 V18 S04
§ 22 51246
e9*2007/46*6294*..; 84-95 235/40R18 K1c K2c K4i K6w K8e
e50*2007/46*0198*..
SsangYong Tivoli 84-95 215/45R18 K1b A01 A12 A14
4WD 84-95 225/40R18 K1a K1b K2b T92 A16 A18 A56
XK 84-95 225/45R18 K1a K1b K2b F24 S04
e9*2007/46*6294*.. 84-95 235/40R18 K1c K2b K4h K6w
84-95 245/40R18 K1c K2c K3b K4g K5b K5w K6w
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51246 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55066817 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ UA7-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 9 von 17

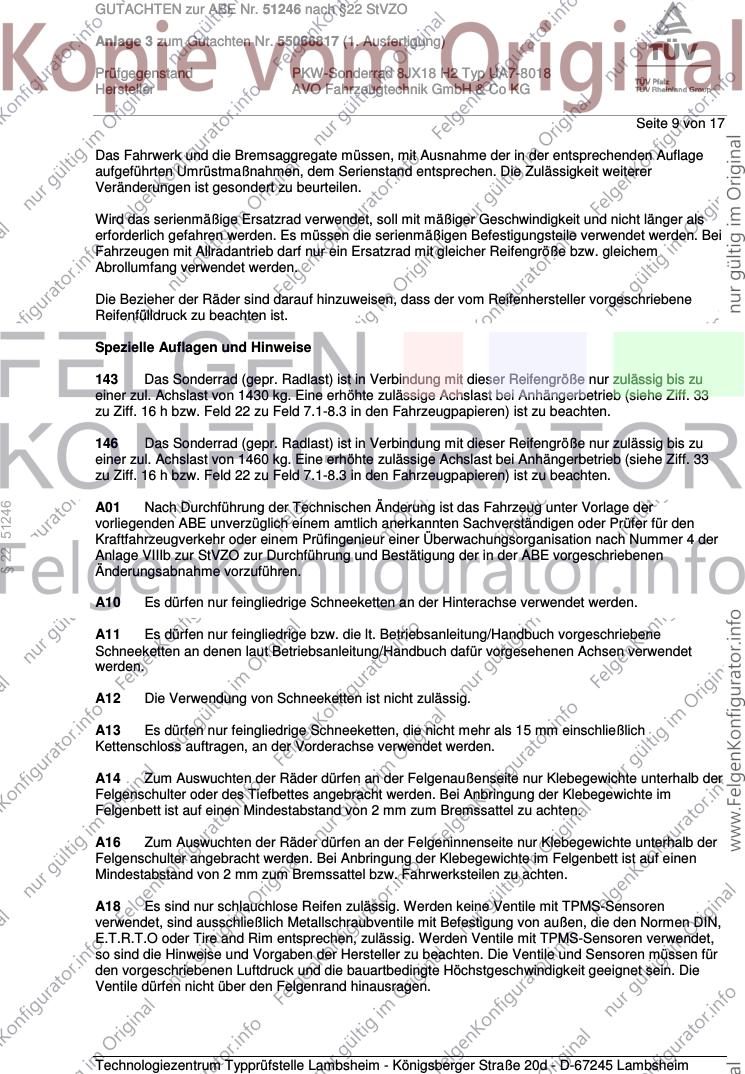

Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
146 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1460 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
§ 22 51246
A01
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51246 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55066817 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ UA7-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 10 von 17
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
§ 22 51246
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51246 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55066817 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ UA7-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 11 von 17
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
§ 22 51246
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51246 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55066817 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ UA7-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 12 von 17
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
§ 22 51246
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51246 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55066817 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ UA7-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 13 von 17

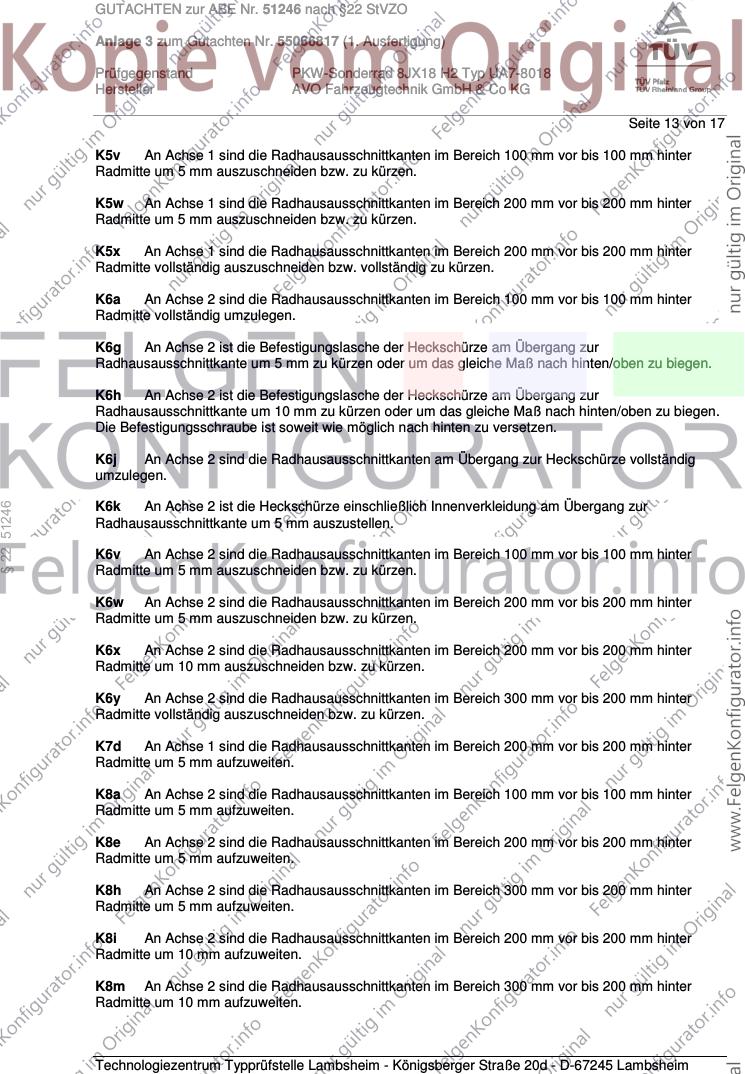

K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
§ 22 51246
K6k
Radhausausschnittkante um 5 mm auszustellen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51246 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55066817 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ UA7-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 14 von 17

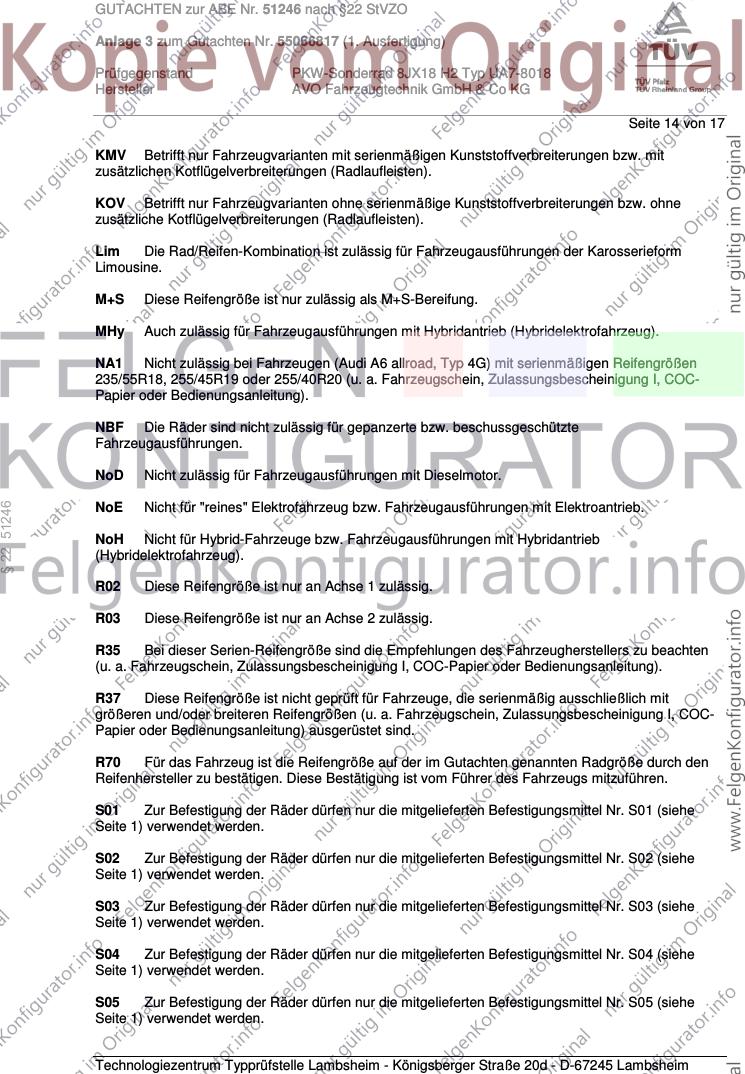

KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
§ 22 51246
NoE
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51246 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55066817 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ UA7-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 15 von 17

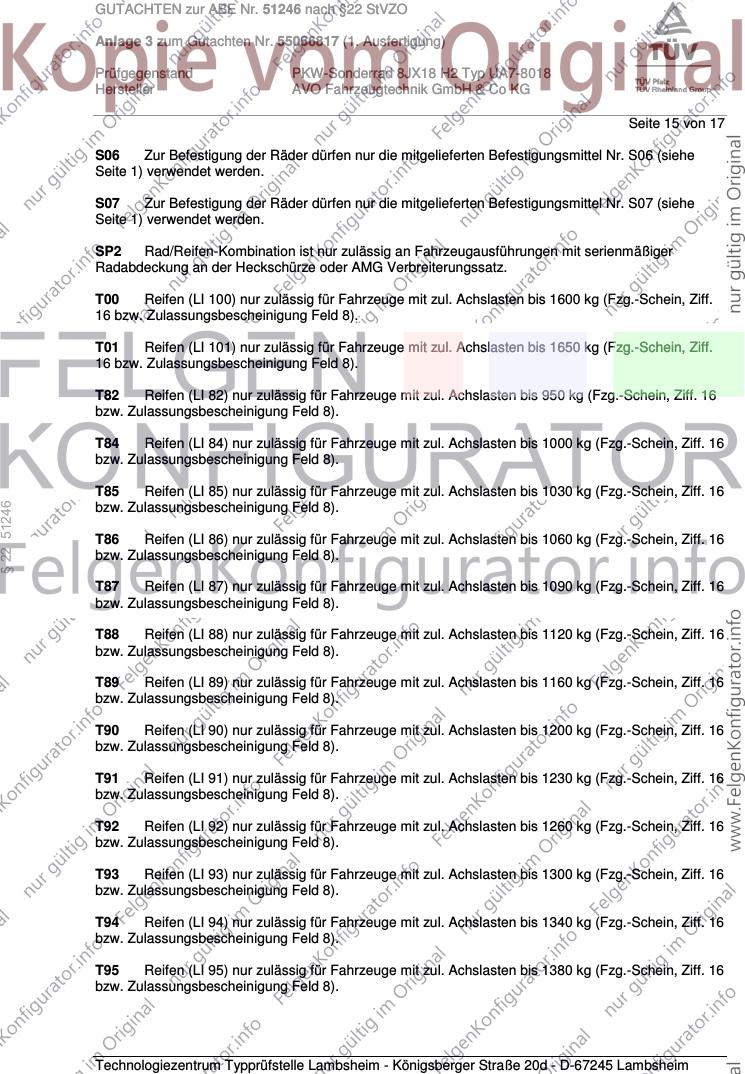

S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
§ 22 51246
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51246 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55066817 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ UA7-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 16 von 17

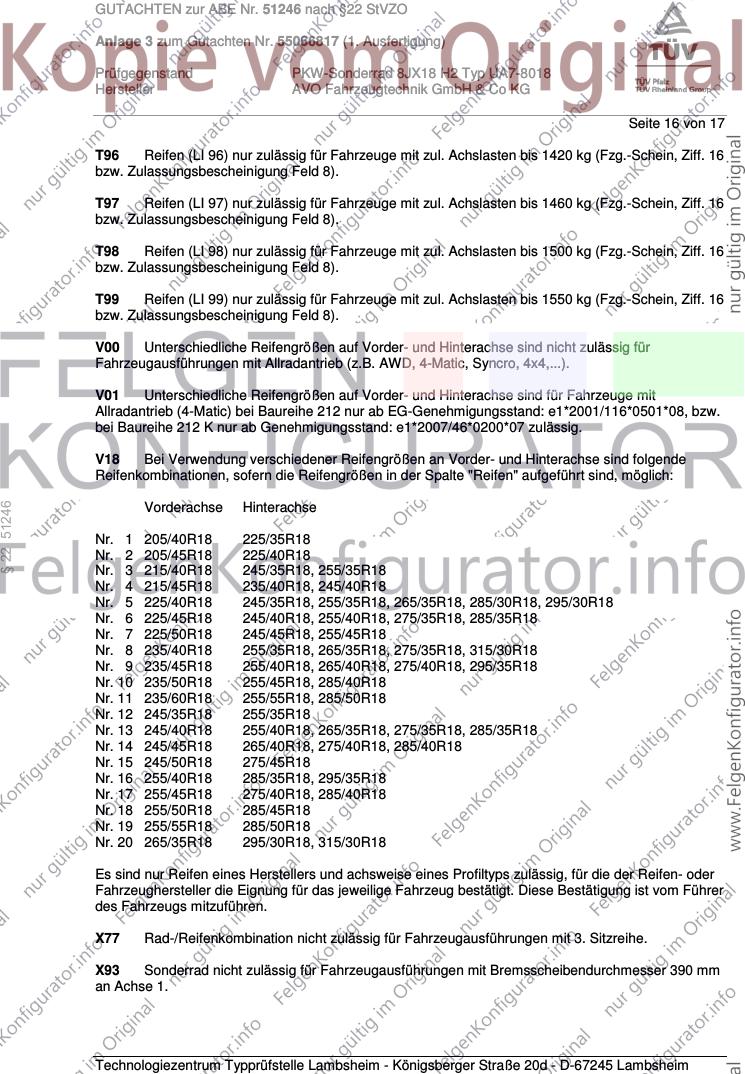

T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
§ 22 51246
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51246 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55066817 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ UA7-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 17 von 17
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 30. Oktober 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Februar 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 30. Oktober 2017
§ 22 51246
Tufan 00282149.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§ 22 51246
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
