GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55044816 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 17
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell ULTRA - UA6
Typ UA6-8520
Radgröße 8,5JX20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB UA6-8520 MB / ohne Ring 5/112/66,6 35 875 2300
Kennzeichnungen
KBA-Nummer 50839
Herstellerzeichen ULTRA
Radtyp und Ausführung UA6-8520 (s.o.)
Radgröße 8,5JX20H2
§ 22 50839*01
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28,3
S02 Schraube M14x1,5 Kegel 60° 150 33
S03 Schraube M14x1,5 Kegel 60° 140 30
S04 Schraube M14x1,5 Kegel 60° 160 28,3
S05 Schraube M14x1,5 Kegel 60° 150 28,3
S06 Schraube M14x1,5 Kegel 60° 180 33
S07 Schraube M14x1,5 Kegel 60° 130 28,3
S08 Schraube M14x1,5 (2-teilig) Kegel 60° 160 30
S09 Schraube M12x1,5 Kegel 60° 130 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55044816 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

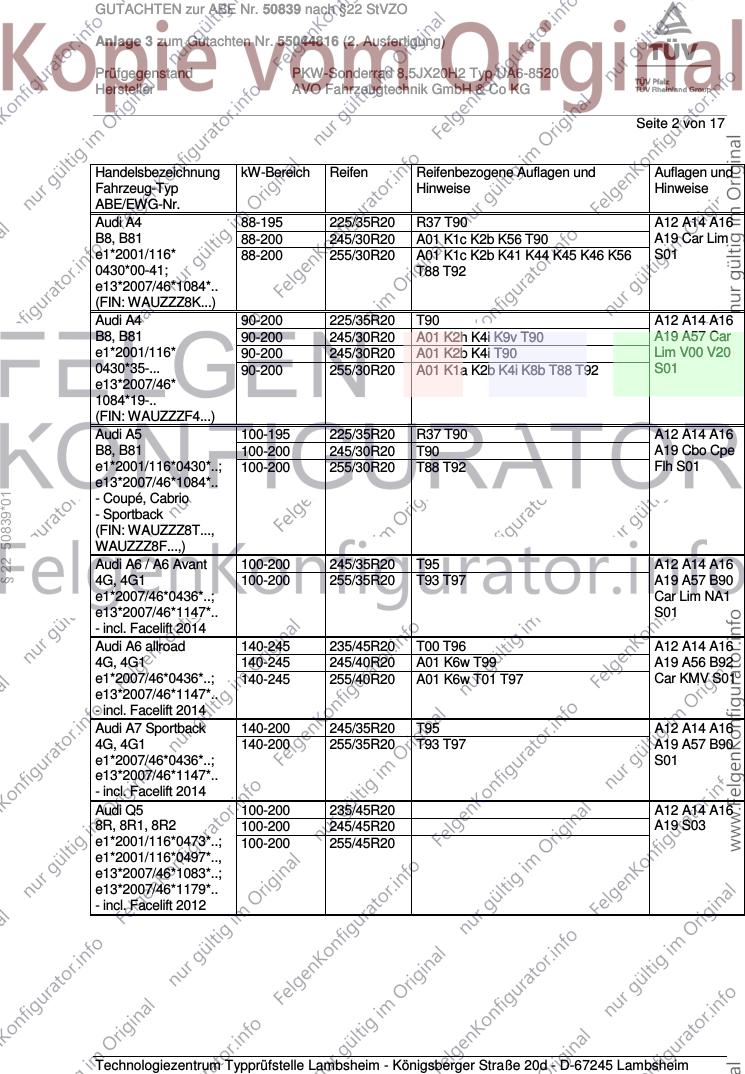

Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/35R20 R37 T90 A12 A14 A16
B8, B81 88-200 245/30R20 A01 K1c K2b K56 T90 A19 Car Lim
e1*2001/116* 88-200 255/30R20 A01 K1c K2b K41 K44 K45 K46 K56 S01
0430*00-41; T88 T92
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi A4 90-200 225/35R20 T90 A12 A14 A16
B8, B81 90-200 245/30R20 A01 K2h K4i K9v T90 A19 A57 Car
e1*2001/116* 90-200 245/30R20 A01 K2b K4i T90 Lim V00 V20
0430*35-... 90-200 255/30R20 A01 K1a K2b K4i K8b T88 T92 S01
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
Audi A5 100-195 225/35R20 R37 T90 A12 A14 A16
B8, B81 100-200 245/30R20 T90 A19 Cbo Cpe
e1*2001/116*0430*..; 100-200 255/30R20 T88 T92 Flh S01
e13*2007/46*1084*..
- Coupé, Cabrio
§ 22 50839*01
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A6 / A6 Avant 100-200 245/35R20 T95 A12 A14 A16
4G, 4G1 100-200 255/35R20 T93 T97 A19 A57 B90
e1*2007/46*0436*..; Car Lim NA1
e13*2007/46*1147*.. S01
- incl. Facelift 2014
Audi A6 allroad 140-245 235/45R20 T00 T96 A12 A14 A16
4G, 4G1 140-245 245/40R20 A01 K6w T99 A19 A56 B92
e1*2007/46*0436*..; 140-245 255/40R20 A01 K6w T01 T97 Car KMV S01
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A7 Sportback 140-200 245/35R20 T95 A12 A14 A16
4G, 4G1 140-200 255/35R20 T93 T97 A19 A57 B90
e1*2007/46*0436*..; S01
e13*2007/46*1147*..
- incl. Facelift 2014
Audi Q5 100-200 235/45R20 A12 A14 A16
8R, 8R1, 8R2 100-200 245/45R20 A19 S03
e1*2001/116*0473*..; 100-200 255/45R20
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

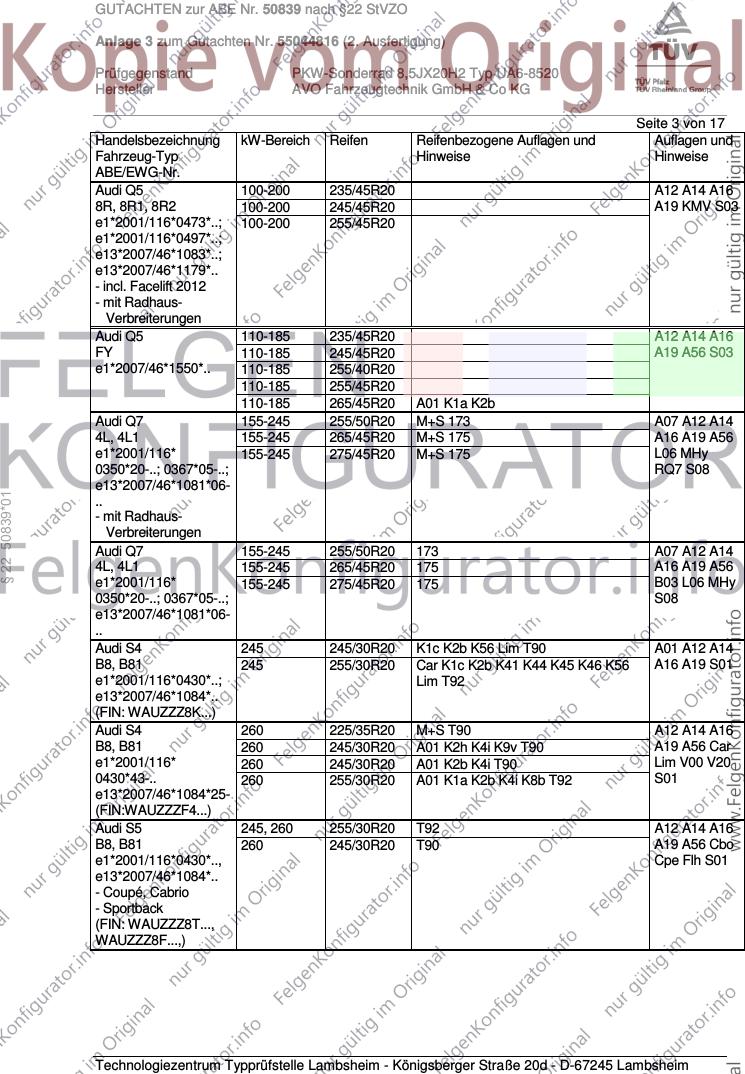

GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55044816 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 100-200 235/45R20 A12 A14 A16
8R, 8R1, 8R2 100-200 245/45R20 A19 KMV S03
e1*2001/116*0473*..; 100-200 255/45R20
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 110-185 235/45R20 A12 A14 A16
FY 110-185 245/45R20 A19 A56 S03
e1*2007/46*1550*.. 110-185 255/40R20
110-185 255/45R20
110-185 265/45R20 A01 K1a K2b
Audi Q7 155-245 255/50R20 M+S 173 A07 A12 A14
4L, 4L1 155-245 265/45R20 M+S 175 A16 A19 A56
e1*2001/116* 155-245 275/45R20 M+S 175 L06 MHy
0350*20-..; 0367*05-..; RQ7 S08
e13*2007/46*1081*06-
§ 22 50839*01
..
- mit Radhaus-
Verbreiterungen
Audi Q7 155-245 255/50R20 173 A07 A12 A14
4L, 4L1 155-245 265/45R20 175 A16 A19 A56
e1*2001/116* 155-245 275/45R20 175 B03 L06 MHy
0350*20-..; 0367*05-..; S08
e13*2007/46*1081*06-
..
Audi S4 245 245/30R20 K1c K2b K56 Lim T90 A01 A12 A14
B8, B81 245 255/30R20 Car K1c K2b K41 K44 K45 K46 K56 A16 A19 S01
e1*2001/116*0430*..; Lim T92
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi S4 260 225/35R20 M+S T90 A12 A14 A16
B8, B81 260 245/30R20 A01 K2h K4i K9v T90 A19 A56 Car
e1*2001/116* 260 245/30R20 A01 K2b K4i T90 Lim V00 V20
0430*43-.. 260 255/30R20 A01 K1a K2b K4i K8b T92 S01
e13*2007/46*1084*25-
(FIN:WAUZZZF4...)
Audi S5 245, 260 255/30R20 T92 A12 A14 A16
B8, B81 260 245/30R20 T90 A19 A56 Cbo
e1*2001/116*0430*.., Cpe Flh S01
e13*2007/46*1084*..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55044816 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

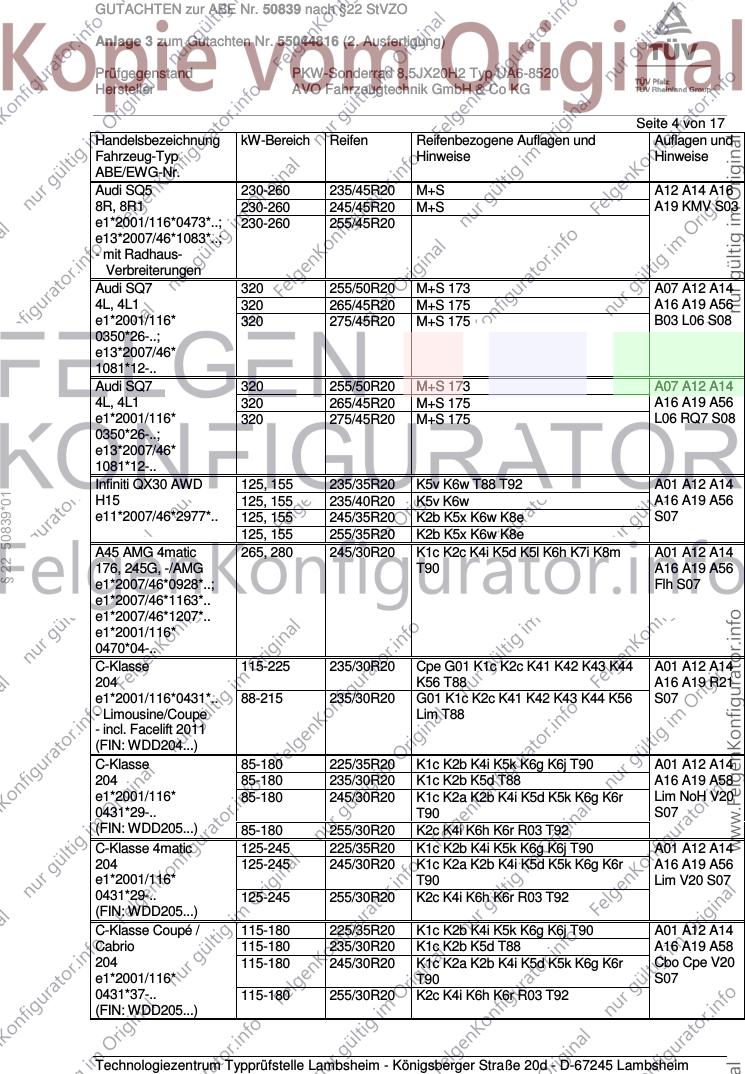

Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi SQ5 230-260 235/45R20 M+S A12 A14 A16
8R, 8R1 230-260 245/45R20 M+S A19 KMV S03
e1*2001/116*0473*..; 230-260 255/45R20
e13*2007/46*1083*..;
- mit Radhaus-
Verbreiterungen
Audi SQ7 320 255/50R20 M+S 173 A07 A12 A14
4L, 4L1 320 265/45R20 M+S 175 A16 A19 A56
e1*2001/116* 320 275/45R20 M+S 175 B03 L06 S08
0350*26-..;
e13*2007/46*
1081*12-..
Audi SQ7 320 255/50R20 M+S 173 A07 A12 A14
4L, 4L1 320 265/45R20 M+S 175 A16 A19 A56
e1*2001/116* 320 275/45R20 M+S 175 L06 RQ7 S08
0350*26-..;
e13*2007/46*
1081*12-..
Infiniti QX30 AWD 125, 155 235/35R20 K5v K6w T88 T92 A01 A12 A14
§ 22 50839*01
H15 125, 155 235/40R20 K5v K6w A16 A19 A56
e11*2007/46*2977*.. 125, 155 245/35R20 K2b K5x K6w K8e S07
125, 155 255/35R20 K2b K5x K6w K8e
A45 AMG 4matic 265, 280 245/30R20 K1c K2c K4i K5d K5l K6h K7i K8m A01 A12 A14
176, 245G, -/AMG T90 A16 A19 A56
e1*2007/46*0928*..; Flh S07
e1*2007/46*1163*..
e1*2007/46*1207*..
e1*2001/116*
0470*04-..
C-Klasse 115-225 235/30R20 Cpe G01 K1c K2c K41 K42 K43 K44 A01 A12 A14
204 K56 T88 A16 A19 R21
e1*2001/116*0431*.. 88-215 235/30R20 G01 K1c K2c K41 K42 K43 K44 K56 S07
- Limousine/Coupe Lim T88
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-180 225/35R20 K1c K2b K4i K5k K6g K6j T90 A01 A12 A14
204 85-180 235/30R20 K1c K2b K5d T88 A16 A19 A58
e1*2001/116* 85-180 245/30R20 K1c K2a K2b K4i K5d K5k K6g K6r Lim NoH V20
0431*29-.. T90 S07
(FIN: WDD205...) 85-180 255/30R20 K2c K4i K6h K6r R03 T92
C-Klasse 4matic 125-245 225/35R20 K1c K2b K4i K5k K6g K6j T90 A01 A12 A14
204 125-245 245/30R20 K1c K2a K2b K4i K5d K5k K6g K6r A16 A19 A56
e1*2001/116* T90 Lim V20 S07
0431*29-.. 125-245 255/30R20 K2c K4i K6h K6r R03 T92
(FIN: WDD205...)
C-Klasse Coupé / 115-180 225/35R20 K1c K2b K4i K5k K6g K6j T90 A01 A12 A14
Cabrio 115-180 235/30R20 K1c K2b K5d T88 A16 A19 A58
204 115-180 245/30R20 K1c K2a K2b K4i K5d K5k K6g K6r Cbo Cpe V20
e1*2001/116* T90 S07
0431*37-.. 115-180 255/30R20 K2c K4i K6h K6r R03 T92
(FIN: WDD205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55044816 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

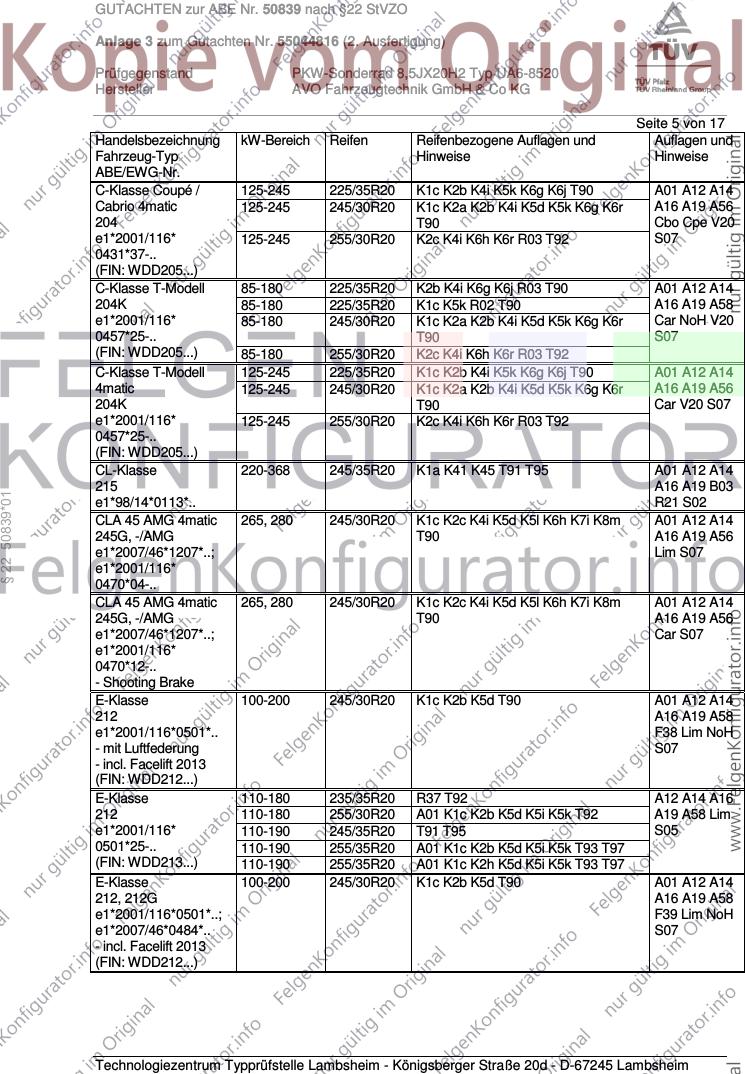

Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse Coupé / 125-245 225/35R20 K1c K2b K4i K5k K6g K6j T90 A01 A12 A14
Cabrio 4matic 125-245 245/30R20 K1c K2a K2b K4i K5d K5k K6g K6r A16 A19 A56
204 T90 Cbo Cpe V20
e1*2001/116* 125-245 255/30R20 K2c K4i K6h K6r R03 T92 S07
0431*37-..
(FIN: WDD205...)
C-Klasse T-Modell 85-180 225/35R20 K2b K4i K6g K6j R03 T90 A01 A12 A14
204K 85-180 225/35R20 K1c K5k R02 T90 A16 A19 A58
e1*2001/116* 85-180 245/30R20 K1c K2a K2b K4i K5d K5k K6g K6r Car NoH V20
0457*25-.. T90 S07
(FIN: WDD205...) 85-180 255/30R20 K2c K4i K6h K6r R03 T92
C-Klasse T-Modell 125-245 225/35R20 K1c K2b K4i K5k K6g K6j T90 A01 A12 A14
4matic 125-245 245/30R20 K1c K2a K2b K4i K5d K5k K6g K6r A16 A19 A56
204K T90 Car V20 S07
e1*2001/116* 125-245 255/30R20 K2c K4i K6h K6r R03 T92
0457*25-..
(FIN: WDD205...)
CL-Klasse 220-368 245/35R20 K1a K41 K45 T91 T95 A01 A12 A14
215 A16 A19 B03
§ 22 50839*01
e1*98/14*0113*.. R21 S02
CLA 45 AMG 4matic 265, 280 245/30R20 K1c K2c K4i K5d K5l K6h K7i K8m A01 A12 A14
245G, -/AMG T90 A16 A19 A56
e1*2007/46*1207*..; Lim S07
e1*2001/116*
0470*04-..
CLA 45 AMG 4matic 265, 280 245/30R20 K1c K2c K4i K5d K5l K6h K7i K8m A01 A12 A14
245G, -/AMG T90 A16 A19 A56
e1*2007/46*1207*..; Car S07
e1*2001/116*
0470*12-..
- Shooting Brake
E-Klasse 100-200 245/30R20 K1c K2b K5d T90 A01 A12 A14
212 A16 A19 A58
e1*2001/116*0501*.. F38 Lim NoH
- mit Luftfederung S07
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-180 235/35R20 R37 T92 A12 A14 A16
212 110-180 255/30R20 A01 K1c K2b K5d K5i K5k T92 A19 A58 Lim
e1*2001/116* 110-190 245/35R20 T91 T95 S05
0501*25-.. 110-190 255/35R20 A01 K1c K2b K5d K5i K5k T93 T97
(FIN: WDD213...) 110-190 255/35R20 A01 K1c K2h K5d K5i K5k T93 T97
E-Klasse 100-200 245/30R20 K1c K2b K5d T90 A01 A12 A14
212, 212G A16 A19 A58
e1*2001/116*0501*..; F39 Lim NoH
e1*2007/46*0484*.. S07
- incl. Facelift 2013
(FIN: WDD212...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55044816 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 4matic 120-143 235/35R20 R37 T92 A12 A14 A16
212 120-143 255/30R20 A01 K1c K2b K5d K5i K5k T92 A19 A56 Lim
e1*2001/116* 120-245 245/35R20 T95 S05
0501*25-.. 120-245 255/35R20 A01 K1c K2b K5d K5i K5k T93 T97
(FIN: WDD213...) 120-245 255/35R20 A01 K1c K2h K5d K5i K5k T93 T97
E-Klasse Coupé 120-225 235/30R20 K1c K2b K4k K5a T88 A01 A12 A14
207 A16 A19 A58
e1*2001/116*0502*.. Cpe F39 Y63
(FIN: WDD207...) S07
E-Klasse T-Modell 110-190 245/35R20 T95 A12 A14 A16
R1ES 110-190 255/35R20 A01 K1c K2b K5d K5i K5k T97 A19 A58 Car
e1*2007/46*1560*.. 110-190 255/35R20 A01 K1c K2h K5d K5i K5k T97 KOV X77 S05
(FIN: WDD213...)
E-Klasse T-Modell 135-245 245/35R20 T95 A12 A14 A16
4matic 135-245 255/35R20 A01 K1c K2b K5d K5i K5k T97 A19 A56 Car
R1ES 135-245 255/35R20 A01 K1c K2h K5d K5i K5k T97 KOV S05
e1*2007/46*1560*..
(FIN: WDD213...)
GLA 45 AMG 4matic 265, 280 235/35R20 K2b K6v T92 A01 A12 A14
§ 22 50839*01
245G, -/AMG 265, 280 235/40R20 K2b K6v A16 A19 A56
e1*2001/116*0470*..; 265, 280 245/35R20 K2b K6x K8a S07
e1*2007/46*1207*.. 265, 280 255/35R20 K1b K2c K5v K6g K6y K8i
GLA-Klasse 80-155 235/35R20 K1b K2b K6v A01 A12 A14
245G 80-155 235/40R20 K1b K2b K6v A16 A19 A57
e1*2001/116* 80-155 245/35R20 K1a K1b K2b K5v K6x K8a Flh S07
0470*06-.. 80-155 245/40R20 G01 K1a K1b K2b K5v K6x K8a
80-155 255/35R20 K1c K2c K5a K5x K6g K6y K8i
GLC 43 AMG 270 235/45R20 A10 M+S A14 A16 A19
204X 270 245/45R20 A10 M+S A56 V20 S07
e1*2001/116* 270 255/40R20 A32 M+S
0480*18-.. 270 255/45R20 A32 M+S
(FIN: WDC253...) 270 265/45R20 A01 A12 K3u M+S
GLC 43 AMG Coupé 270 235/45R20 A10 M+S A14 A16 A19
204X 270 245/45R20 A10 M+S A56 Flh V20
e1*2001/116* 270 255/40R20 A32 M+S S07
0480*18-.. 270 255/45R20 A32 M+S
(FIN: WDC253...) 270 265/45R20 A01 A12 K3u M+S
GLC-Coupé 100-190 235/45R20 A10 A14 A16 A19
204X 100-190 245/45R20 A10 A57 Flh KMV
e1*2001/116* 100-190 255/40R20 A32 V20 S07
0480*18-.. 100-190 255/45R20 A32
(FIN: WDC253...) 100-190 265/45R20 A01 A12 K3u
GLC-Klasse 100-190 235/45R20 A12 A14 A16
204X 100-190 245/45R20 A19 A57 MHy
e1*2001/116* 100-190 255/40R20 S07
0480*16-.. 100-190 255/45R20
(FIN: WDC253...) 100-190 265/45R20 A01 K3u
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55044816 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLK-Klasse 100-225 235/45R20 K1b A01 A12 A14
204X 100-225 245/40R20 K1c K2a K2b A16 A19 V20
e1*2001/116* 100-225 245/45R20 K1c K2a K2b S05
0480*00-16 100-225 255/40R20 K1c K2a K2b K5a
(FIN: WDC204...)
M-Klasse 110-173 255/50R20 A01 G01 R37 173 A12 A14 A16
163 110-173 265/45R20 KMV T04 T08 175 A19 S04
e1*96/79*0083*.. 110-173 265/45R20 A01 K2b KOV T04 T08 175
S-Klasse 145-368 245/35R20 K41 K45 R21 T95 A01 A12 A14
220 A16 A19 A61
e1*97/27*0099*.. B03 NBF R21
S02
S-Klasse 150-335 245/40R20 A10 T95 T99 A14 A16 A19
222, 221 150-335 255/35R20 A32 T97 A57 BnK Lim
e1*2007/46*0960*..; 150-335 255/40R20 A90 T01 T97 P38 X93 S05
e1*2001/116*
0335*19-..
ab Modell 2013
(FIN: WDD222...)
§ 22 50839*01
S63, S65 -/AMG 430, 463 255/40R20 A90 M+S T01 T97 A14 A16 A19
221, 221AMG A57 B79 BmK
e1*2001/116*0335*20- Lim S05
..;
e1*2001/116*0396*09-
..
ab Modell 2013
(FIN: WDD222...)
SL 225, 320 255/30R20 A10 T88 T92 A14 A16 A19
230, 231 X36 S07
e1*2007/46*0803*..;
e1*98/14*0169*19-23
Baureihe 231
(FIN: WDD231...)
V-Klasse/Vito 100-140 245/40R20 G90 K1c K2b K2c K5d K5i K5l T99 A01 A12 A14
639/2, 639/4 175 A16 A19 A58
e1*2007/46* AHa S06
0457*09-..
e1*2007/46*
0458*08-..
(FIN: WDF447...)
nur Heckantrieb
V-Klasse/Vito 65, 84 245/40R20 G90 K1c K2b K2c K5d K5i K5l T99 A01 A12 A14
639/2, 639/4 A16 A19 A58
e1*2007/46* AFa S06
0457*09-..
e1*2007/46*
0458*08-..
(FIN: WDF447...)
nur Frontantrieb
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55044816 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
V-Klasse/Vito 4matic 100-140 245/40R20 G90 K1c K2b K2c K5d K5i K5l T99 A01 A12 A14
639/2, 639/5 175 A16 A19 A56
e1*2007/46* S06
0457*09-..
e1*2007/46*
0459*06-..
(FIN: WDF447...)
nur Allradantrieb
SsangYong Tivoli 84-95 245/30R20 K1c K2c K3b K4g K5b K5w K6w T90 A01 A12 A14
4WD A16 A19 A56
XK F24 S09
e9*2007/46*6294*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
§ 22 50839*01
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
173 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1730 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
175 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1750 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55044816 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 9 von 17

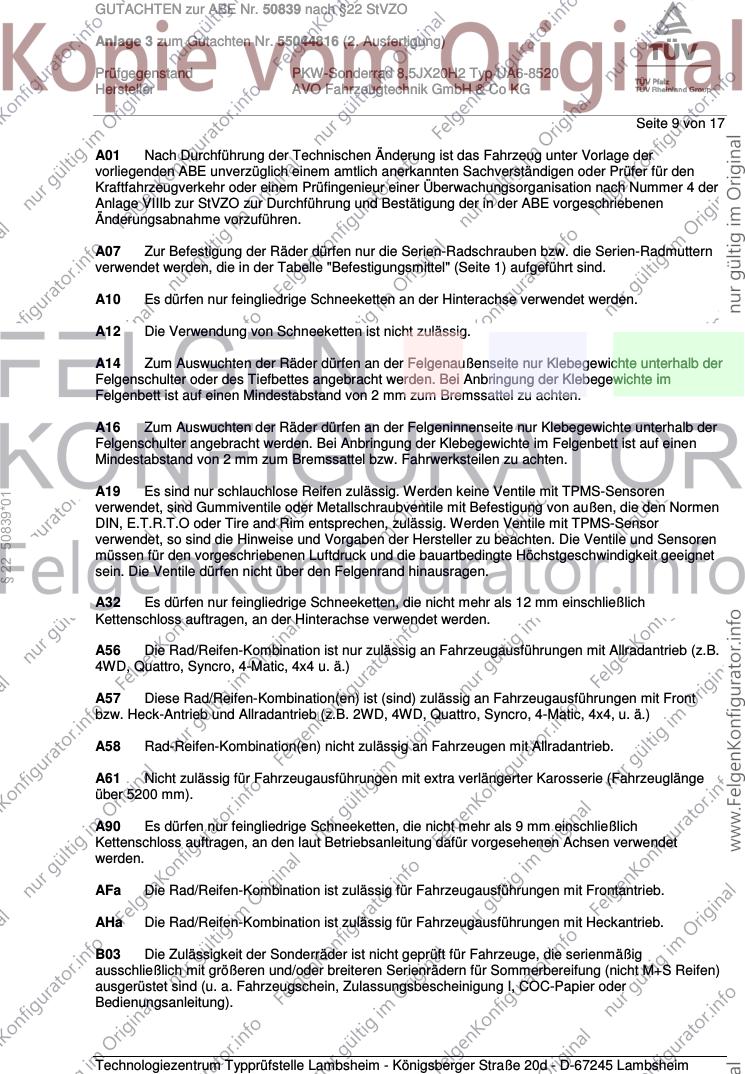

A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
§ 22 50839*01
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55044816 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 10 von 17

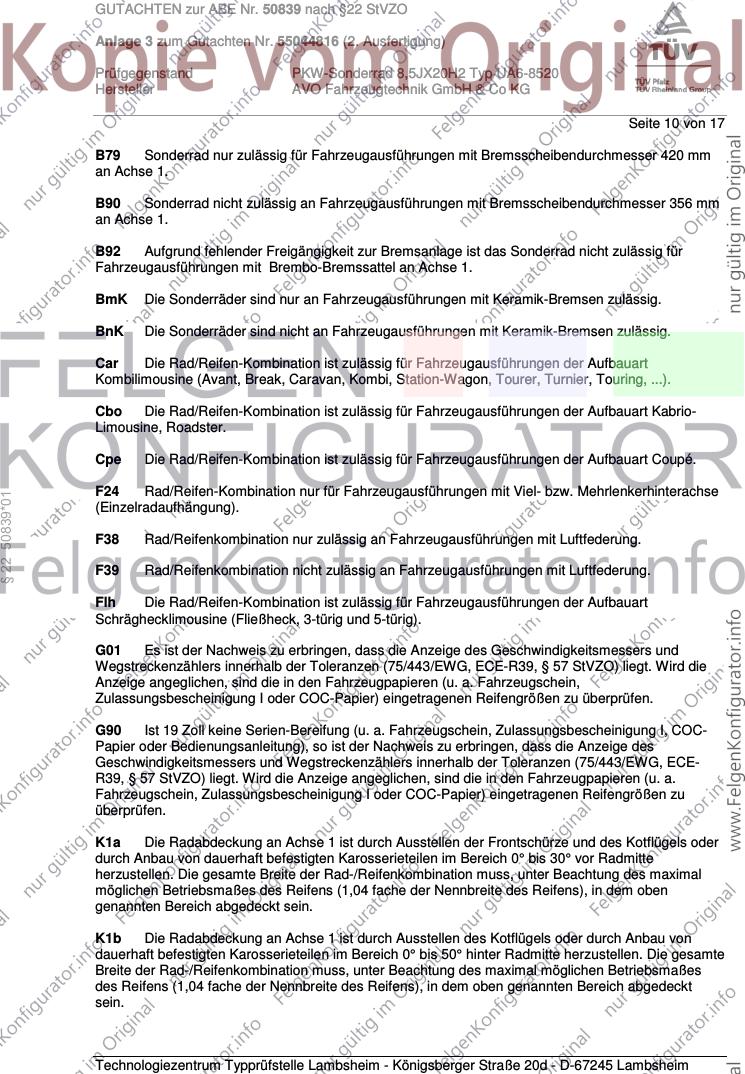

B79 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 420 mm
an Achse 1.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BmK Die Sonderräder sind nur an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kabrio-
Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
§ 22 50839*01
(Einzelradaufhängung).
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55044816 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 11 von 17
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
§ 22 50839*01
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach
außen drücken) bzw. auszuschneiden und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55044816 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 12 von 17
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
§ 22 50839*01
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55044816 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 13 von 17
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
§ 22 50839*01
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55044816 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 14 von 17
P38 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm
an Achse 1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
RQ7 Betrifft nur Fahrzeugvarianten mit wahlweiser Reifengröße 285/40R21 oder 285/35R22 (u.a.
Zulassungsbescheinigung I oder COC-Papier) in Verbindung mit serienmäßigen
Kunststoffverbreiterungen bzw. Kotflügelverbreiterungen (Radlaufleisten).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
§ 22 50839*01
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55044816 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 15 von 17

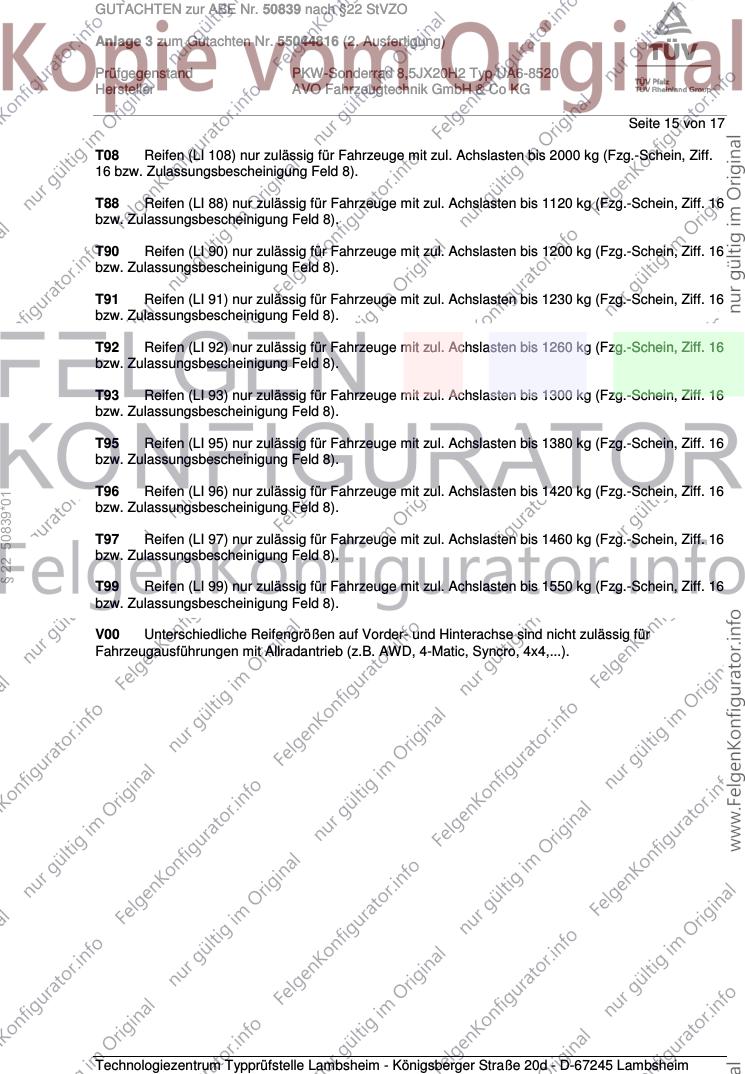

T08 Reifen (LI 108) nur zulässig für Fahrzeuge mit zul. Achslasten bis 2000 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
§ 22 50839*01
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55044816 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 16 von 17

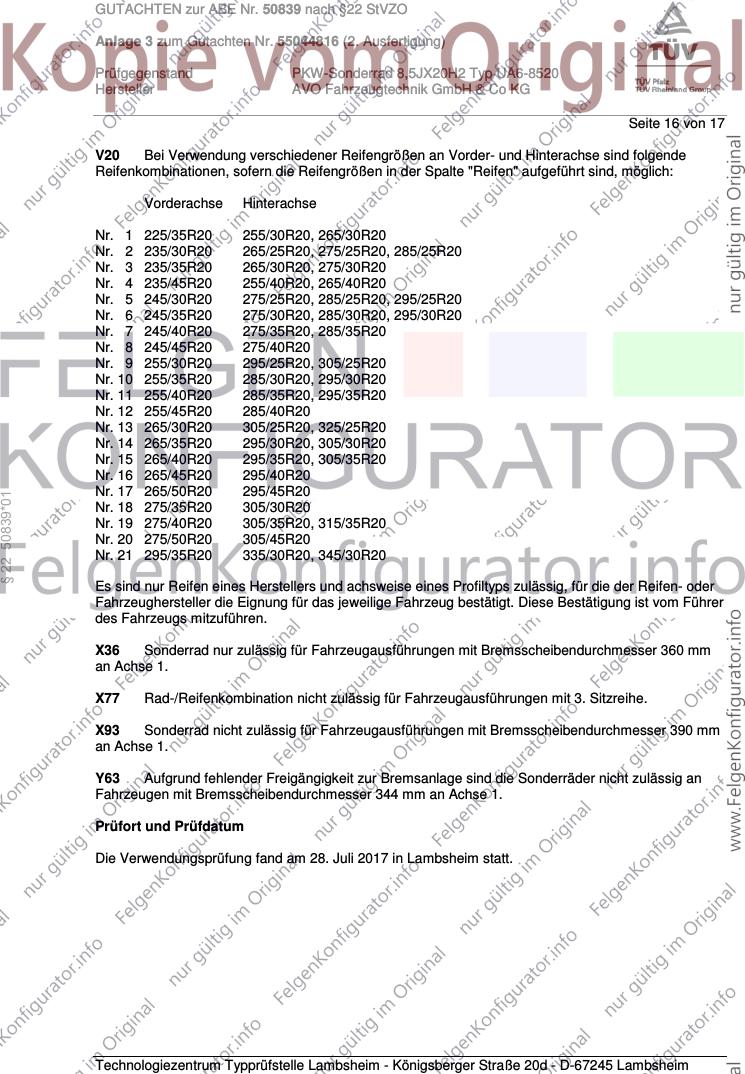

V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 265/50R20 295/45R20
§ 22 50839*01
Nr. 18 275/35R20 305/30R20
Nr. 19 275/40R20 305/35R20, 315/35R20
Nr. 20 275/50R20 305/45R20
Nr. 21 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 28. Juli 2017 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55044816 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 17 von 17
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Februar 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. Juli 2017
§ 22 50839*01
Tufan 00276011.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§ 22 50839*01
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
