Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48575*04
Gerät: Sonderräder für Pkw
8 J x 17 H2
Typ: ADV11 8017
§ 22 48575*04
Inhaber der ABE und Reifen Gundlach GmbH
Hersteller: DE-56316 Raubach
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 48575
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 48575*04
Die ABE-Nr. 48575*04 erstreckt sich auf die Räder 8 J x 17 H2, Typ ADV11 8017, in den
Ausführungen wie im Gutachten Nr. 55008712 (5. Ausfertigung) vom 01.02.2017
beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
25 1. Ausfertigung
1, 23, 24 2. Ausfertigung
21 3. Ausfertigung
4, 5, 13, 14, 20 4. Ausfertigung
3, 6, 7, 8, 9, 10, 11, 12, 15, 17, 18, 22 5. Ausfertigung
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
§ 22 48575*04
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH, vom 01.02.2017
festgehaltenen Angaben.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 48575*04
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 21.02.2017
Im Auftrag
§ 22 48575*04

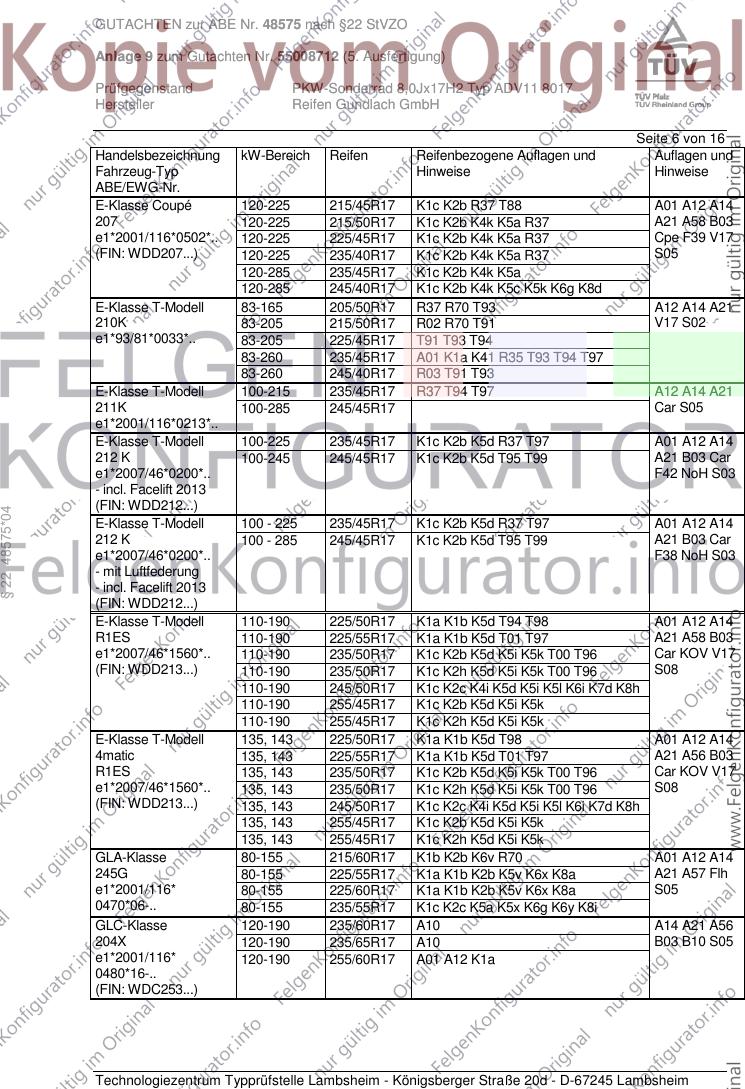

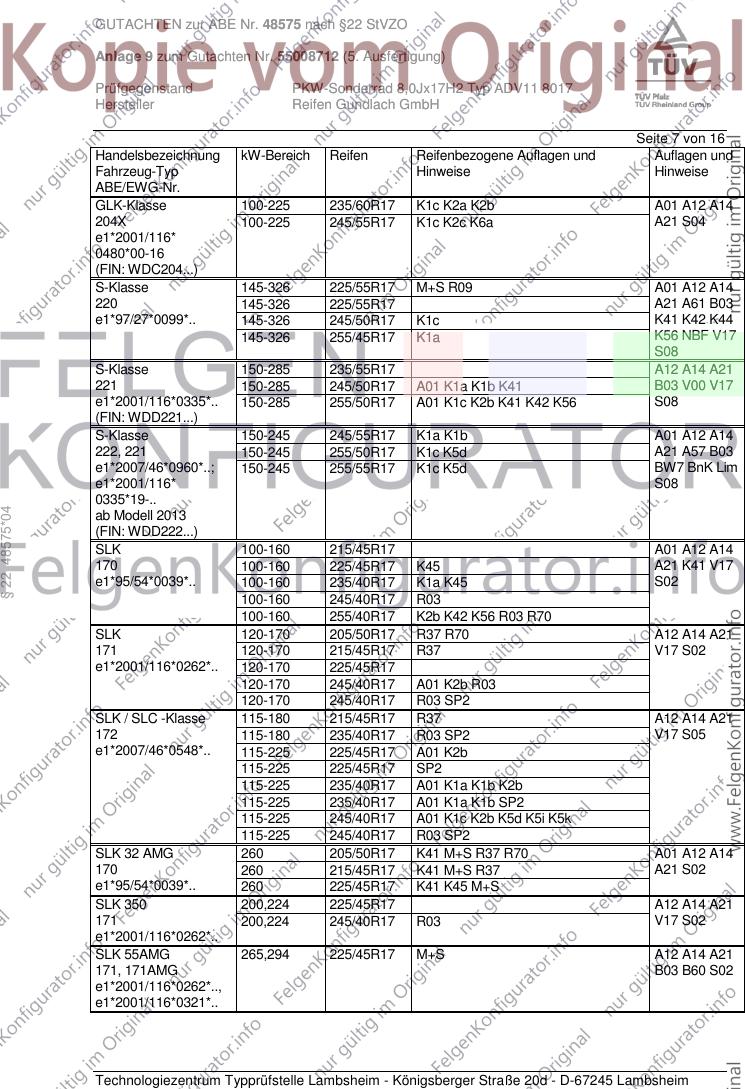

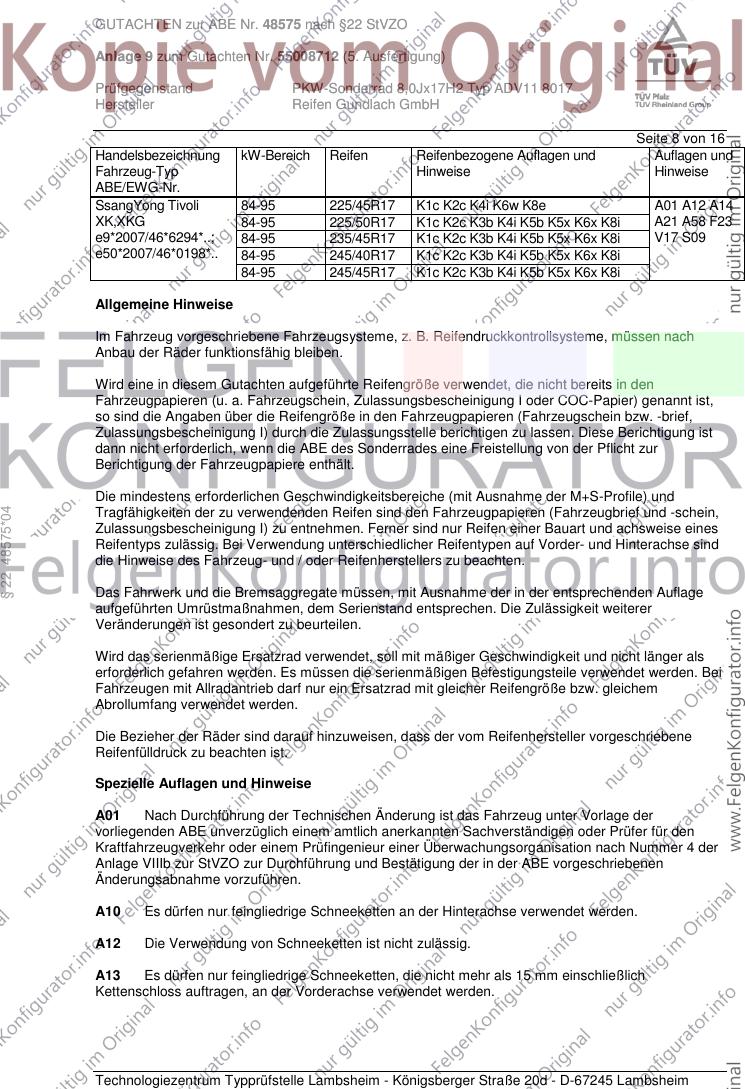

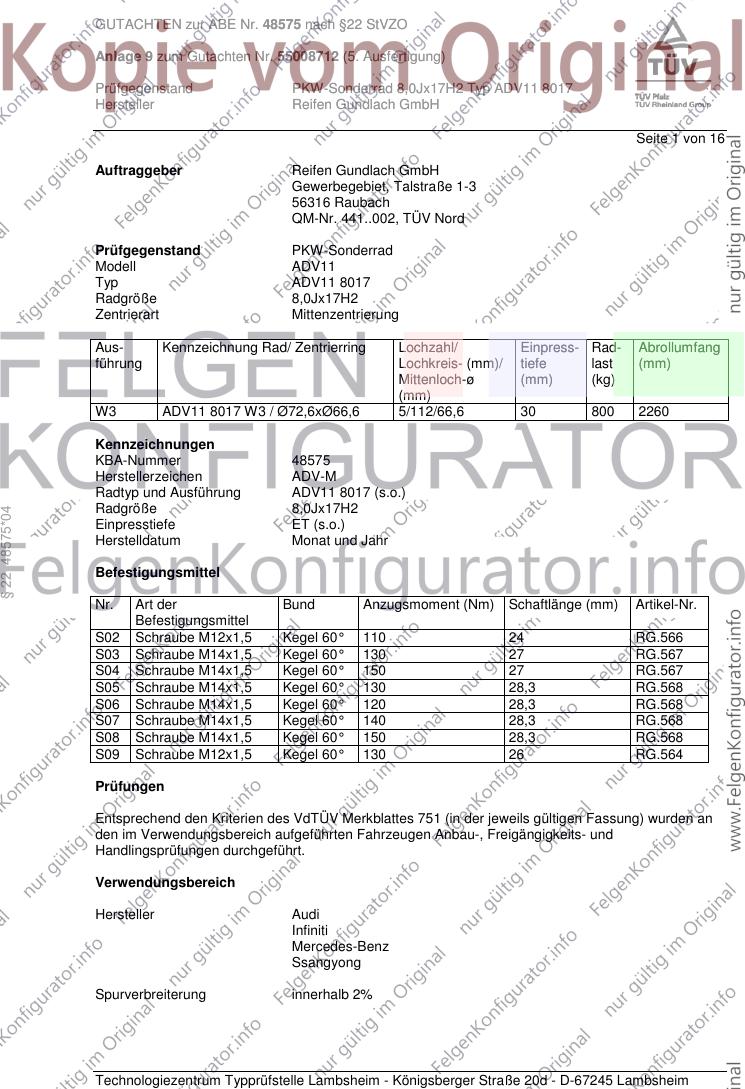

GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 1 von 16
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad
Modell ADV11
Typ ADV11 8017
Radgröße 8,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W3 ADV11 8017 W3 / Ø72,6xØ66,6 5/112/66,6 30 800 2260
Kennzeichnungen
KBA-Nummer 48575
Herstellerzeichen ADV-M
Radtyp und Ausführung ADV11 8017 (s.o.)
Radgröße 8,0Jx17H2
§ 22 48575*04
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M12x1,5 Kegel 60° 110 24 RG.566
S03 Schraube M14x1,5 Kegel 60° 130 27 RG.567
S04 Schraube M14x1,5 Kegel 60° 150 27 RG.567
S05 Schraube M14x1,5 Kegel 60° 130 28,3 RG.568
S06 Schraube M14x1,5 Kegel 60° 120 28,3 RG.568
S07 Schraube M14x1,5 Kegel 60° 140 28,3 RG.568
S08 Schraube M14x1,5 Kegel 60° 150 28,3 RG.568
S09 Schraube M12x1,5 Kegel 60° 130 26 RG.564
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/50R17 K1c K2b K41 K44 K45 K46 K56 A01 A12 A14
B8, B81 88-195 235/45R17 K1a K1b K2b K56 A21 Car Lim
e1*2001/116*0430*..; 88-195 235/50R17 K1c K2b K41 K44 K45 K46 K56 V17 S06
e13*2007/46*1084*.. 88-195 245/45R17 K1c K2b K41 K44 K45 K46 K56
(FIN: WAUZZZ8K...) 88-195 255/45R17 K1c K2b K41 K44 K45 K46 K56
Audi A4 90-200 225/50R17 K1c K2b K4i K8b A01 A12 A14
B8, B81 90-200 235/45R17 K2b K4i A21 A57 Car
e1*2001/116* 90-200 235/45R17 K2h K4i K9v Lim V00 V17
0430*35-... 90-200 245/45R17 K1c K2b K4i K8b S06
e13*2007/46* 90-200 255/45R17 K1c K2c K3a K4i K8n
1084*19-..
(FIN: WAUZZZF4...)
Audi A4 Allroad 100-180 225/55R17 A13 A14 A21 Car
B8, B81 100-180 235/50R17 A12 KMV X80 S06
e1*2001/116* 100-180 245/50R17 A01 A12 K1a K1b K2b K6m
0430*10-..; 100-180 255/45R17 A12
e13*2007/46*1084*..
§ 22 48575*04
(FIN: WAUZZZ8K...)
Audi A5 100-195 225/50R17 A33 R37 A14 A21 B03
B8, B81 100-195 235/45R17 A13 R37 Cbo Cpe Flh
e1*2001/116*0430*..; 100-195 235/50R17 A12 R37 V17 S06
e13*2007/46*1084*.. 100-195 245/45R17 A12
- Coupé, Cabrio 100-195 255/45R17 A12
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A6 / A6 Avant 100-245 225/55R17 A12 A14 A21
4G, 4G1 100-245 235/55R17 A01 K1a K2b A57 Car Lim
e1*2007/46*0436*..; 100-245 245/50R17 A01 K1c K2b K3a K8b NA1 S06
e13*2007/46*1147*.. 100-245 255/50R17 A01 K1c K2c K3a K5d K8n
- incl. Facelift 2014
Audi A7 Sportback 140-245 235/55R17 A13 A14 A21 A57
4G, 4G1 140-245 245/50R17 A12 S06
e1*2007/46*0436*..; 140-245 255/50R17 A12
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A8 150-273 235/60R17 A13 A14 A21 A57
4H 150-273 245/55R17 A33 B03 NBF P38
e1*2007/46*0284*.. 150-273 255/55R17 A12 S06
e1*2007/46*0398*..
Audi Q5 100-110 225/65R17 A58 A63 M+S R09 A14 A21 S07
8R, 8R1, 8R2 100-110 235/65R17 A01 A12 A58 K1a
e1*2001/116*0473*..; 100-200 235/65R17 A01 A32 A56 K1a
e1*2001/116*0497*.., 100-200 255/60R17 A01 A12 A57 K1a K1b K2b
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 100-110 225/65R17 A58 A63 M+S R09 A14 A21 KMV
8R, 8R1, 8R2 100-110 235/65R17 A12 A58 S07
e1*2001/116*0473*..; 100-200 235/65R17 A32 A56
e1*2001/116*0497*..; 100-200 255/60R17 A12
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Infiniti QX30 AWD 125, 155 215/60R17 K5v K6w R70 A01 A12 A14
H15 125, 155 225/55R17 K2b K5x K6w K8e A21 A56 S05
e11*2007/46*2977*.. 125, 155 225/60R17 K2b K5x K6w K8e
125, 155 235/55R17 K1b K2b K5x K6w K8m
B-Klasse electric drive 65 (132) 225/45R17 K2b K3i K5w K6g K6x A01 A12 A14
245G 65 (132) 225/50R17 K1a K1b K2b K3i K5x K6h K6x A21 A58 Flh
e1*2001/116*0470*.. 65 (132) 235/45R17 K2b K3i K5w K6g K6x KMV S05
(28kWh-Batterie)
C 30 CDI AMG 170 205/50R17 M+S R70 A12 A14 A21
203CL 170 225/45R17 Cpe V17 S02
§ 22 48575*04
e1*98/14*0159*.. 170 245/40R17 R03
- Coupé
C 30cdi/ 32/ 55 AMG 170,260 225/45R17 R35 A12 A14 A21
203K 170,260 245/40R17 R03 R35 Car V17 S02
e1*98/14*0158*.. 170-270 205/50R17 M+S R70
- Kombi 170-270 215/45R17 M+S T88 T91
170-270 225/45R17 M+S
C 30cdi/ 32/ 55AMG 170,260 225/45R17 R35 A12 A14 A21
203 170,260 245/40R17 R03 R35 V17 S02
e1*98/14*0139*.. 170-270 205/50R17 M+S R70
170-270 215/45R17 M+S T87 T88
170-270 225/45R17 M+S
C-Klasse 75-170 205/50R17 R37 R70 A12 A14 A21
203 75-170 215/45R17 R37 T87 T88 V17 S02
e1*98/14*0139*.. 75-170 235/40R17 R03
75-200 225/45R17 R35
75-200 245/40R17 R03
C-Klasse 85-155 225/50R17 K1c K2a K2b K4i K5d K6g K6r A01 A12 A14
204 85-155 235/45R17 K1c K2b K4i K5d K6g K6j A21 A58 Lim
e1*2001/116* 85-155 245/45R17 K1c K2a K2b K4i K5d K6g K6r MHy V17 Y92
0431*29-.. 85-155 255/45R17 K2c K4i K6h K6r R03 S05
(FIN: WDD205...)
C-Klasse 55-145 205/50R17 R37 R70 T89 A01 A12 A14
HO 55-145 215/45R17 R37 T87 T88 T91 A21 K41 K42
G363, 55-145 225/45R17 R35 T90 K56 R21 V17
e1*92/53*0001*.. 55-145 235/40R17 K44 R03 T90 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse Coupé / 115-155 225/50R17 K1c K2a K2b K4i K5d K6g K6r A01 A12 A14
Cabrio 115-155 235/45R17 K1c K2b K4i K5d K6g K6j A21 A58 Cbo
204 115-155 245/45R17 K1c K2a K2b K4i K5d K6g K6r Cpe V17 Y92
e1*2001/116* 115-155 255/45R17 K2c K4i K6h K6r R03 S05
0431*37-..
(FIN: WDD205...)
C-Klasse Sportcoupé 75-160 205/50R17 R37 R70 A12 A14 A21
203CL 75-160 215/45R17 R37 Cpe V17 S02
e1*98/14*0159*.. 75-160 235/40R17 R03
75-200 225/45R17 A01 K1c K45
75-200 245/40R17 R03
C-Klasse T-Modell 55-145 205/50R17 R37 R70 T89 A01 A12 A14
202 55-145 215/45R17 R37 T87 T88 T91 A21 K41 K42
e1*93/81*0034*.. 55-145 225/45R17 R35 T90 T91 K56 R21 V17
55-145 235/40R17 K44 R03 T90 S02
55-145 245/40R17 K44 R03 R35 T91 T93
C-Klasse T-Modell 75-170 205/50R17 R37 R70 T89 T93 A12 A14 A21
203K 75-170 215/45R17 T87 T88 T91 Car V17 S02
e1*98/14*0158*.. 75-170 235/40R17 R03
§ 22 48575*04
75-200 225/45R17 R35
75-200 245/40R17 R03
C-Klasse T-Modell 85-155 225/50R17 K1c K2a K2b K4i K5d K6g K6r T94 A01 A12 A14
204K T98 A21 A58 Car
e1*2001/116* 85-155 235/45R17 K1c K2b K4i K5d K6g K6j T94 T97 MHy V17 Y92
0457*25-.. 85-155 245/45R17 K1c K2a K2b K4i K5d K6g K6r S05
(FIN: WDD205...) 85-155 255/45R17 K2c K4i K6h K6r R03
CL-Klasse 220-326 225/55R17 K1a K2b K45 K56 M+S R09 A01 A12 A14
215 220-326 225/55R17 K1a K2b K45 K56 A21 B03 K41
e1*98/14*0113*.. 220-326 245/50R17 K1c K2c K45 K56 K42 V17 S08
220-326 255/45R17 K1a K2b K45 K56 T98
CL-Klasse 285 235/55R17 K1a K1b A01 A12 A14
216 285 245/50R17 K1c K41 A21 B03 Cpe
e1*2001/116*0372*.. 285 255/50R17 K1c K41 K45 V00 V17 S08
(FIN: WDD216...)
CLC-Klasse 75-150 205/50R17 A01 K1c R37 R70 A12 A14 A21
203CL 75-150 215/45R17 R37 Cpe V17 S02
e1*98/14*0159*19-.. 75-150 235/40R17 R03
75-200 225/45R17 A01 K1c K41
75-200 245/40R17 R03
CLK 500, -/55 AMG 225-285 225/45R17 A12 A14 A21
209 225-285 245/40R17 R03 B03 B10 Cbo
e1*98/14*0184*.. Cpe V17 S02
CLK-Klasse 100-205 205/50R17 R37 R70 A12 A14 A21
208 100-205 215/45R17 A01 K45 R37 Cbo Cpe V17
e1*96/27*0054*.. 100-255 225/45R17 A01 K45 R35 S02
100-255 235/40R17 A01 K1a K2b K45
100-255 245/40R17 A01 K1a K2b K45
100-255 245/40R17 R03 R09 R35
255 215/45R17 A01 K45 M+S R09
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLK-Klasse 100-170 205/50R17 R37 R70 A12 A14 A21
209 100-170 215/45R17 R37 T88 T91 B03 Cbo Cpe
e1*98/14*0184*.. 100-170 235/40R17 R03 V17 S02
100-200 225/45R17
100-200 245/40R17 R03
CLS-Klasse 120-150 245/45R17 A10 A14 A21 A58
218 120-150 255/45R17 A32 A84 B03 Lim
e1*2007/46*0485*.. S03
- incl. Facelift 2014
E-Klasse 55-165 205/50R17 R37 R70 T89 T93 A12 A14 A21
210 55-205 215/50R17 R37 R70 T90 T91 NBF V17 S02
e1*93/81*0022*.. 55-205 225/45R17 T90 T91 T93
55-260 235/45R17 A01 K1a K41 R35
55-260 245/40R17 R03
E-Klasse 75-215 235/45R17 R37 A12 A14 A21
211 75-285 245/45R17 Lim S05
e1*98/14*0183*..,
e1*2001/116*0183*..
E-Klasse 100-225 225/45R17 K1a K1b R37 T90 T91 T93 A01 A12 A14
§ 22 48575*04
212 100-225 235/45R17 K1c K2b K5d R37 A21 B03 F38
e1*2001/116*0501*.. 100-225 245/45R17 K1c K2b K5d T95 T99 Lim NoH S03
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-190 225/50R17 K1a K1b K5d T94 T98 A01 A12 A14
212 110-190 225/55R17 K1a K1b K5d A21 A58 B03
e1*2001/116* 110-190 235/50R17 K1c K2b K5d K5i K5k Lim V17 S08
0501*25-.. 110-190 235/50R17 K1c K2h K5d K5i K5k
(FIN: WDD213...) 110-190 245/50R17 K1c K2c K4i K5d K5i K5l K6i K7d K8h
110-190 255/45R17 K1c K2b K5d K5i K5k
110-190 255/45R17 K1c K2h K5d K5i K5k
E-Klasse 100-225 225/45R17 K1a K1b R37 T90 T91 T93 A01 A12 A14
212, 212G 100-225 235/45R17 K1c K2b K5d R37 A21 B03 F39
e1*2001/116*0501*..; 100-245 245/45R17 K1c K2b K5d Lim NoH S03
e1*2007/46*0484*..
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 135 225/50R17 K1a K1b K5d T94 T98 A01 A12 A14
212 135 225/55R17 K1a K1b K5d A21 A56 B03
e1*2001/116* 135 235/50R17 K1c K2b K5d K5i K5k Lim V17 S08
0501*25-.. 135 235/50R17 K1c K2h K5d K5i K5k
(FIN: WDD213...) 135 245/50R17 K1c K2c K4i K5d K5i K5l K6i K7d K8h
135 255/45R17 K1c K2b K5d K5i K5k
135 255/45R17 K1c K2h K5d K5i K5k
E-Klasse Cabrio 120-245 235/45R17 K1c K2b K4k K5a A01 A12 A14
207 120-245 245/40R17 K1c K2b K4k K5c K5k K6g K8d A21 A58 B03
e1*2001/116*0502*.. 285 235/45R17 K1c K2b K4k K5a M+S Cbo F39 S05
(FIN: WDD207...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse Coupé 120-225 215/45R17 K1c K2b R37 T88 A01 A12 A14
207 120-225 215/50R17 K1c K2b K4k K5a R37 A21 A58 B03
e1*2001/116*0502*.. 120-225 225/45R17 K1c K2b K4k K5a R37 Cpe F39 V17
(FIN: WDD207...) 120-225 235/40R17 K1c K2b K4k K5a R37 S05
120-285 235/45R17 K1c K2b K4k K5a
120-285 245/40R17 K1c K2b K4k K5c K5k K6g K8d
E-Klasse T-Modell 83-165 205/50R17 R37 R70 T93 A12 A14 A21
210K 83-205 215/50R17 R02 R70 T91 V17 S02
e1*93/81*0033*.. 83-205 225/45R17 T91 T93 T94
83-260 235/45R17 A01 K1a K41 R35 T93 T94 T97
83-260 245/40R17 R03 T91 T93
E-Klasse T-Modell 100-215 235/45R17 R37 T94 T97 A12 A14 A21
211K 100-285 245/45R17 Car S05
e1*2001/116*0213*..
E-Klasse T-Modell 100-225 235/45R17 K1c K2b K5d R37 T97 A01 A12 A14
212 K 100-245 245/45R17 K1c K2b K5d T95 T99 A21 B03 Car
e1*2007/46*0200*.. F42 NoH S03
- incl. Facelift 2013
(FIN: WDD212...)
§ 22 48575*04
E-Klasse T-Modell 100 - 225 235/45R17 K1c K2b K5d R37 T97 A01 A12 A14
212 K 100 - 285 245/45R17 K1c K2b K5d T95 T99 A21 B03 Car
e1*2007/46*0200*.. F38 NoH S03
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse T-Modell 110-190 225/50R17 K1a K1b K5d T94 T98 A01 A12 A14
R1ES 110-190 225/55R17 K1a K1b K5d T01 T97 A21 A58 B03
e1*2007/46*1560*.. 110-190 235/50R17 K1c K2b K5d K5i K5k T00 T96 Car KOV V17
(FIN: WDD213...) 110-190 235/50R17 K1c K2h K5d K5i K5k T00 T96 S08
110-190 245/50R17 K1c K2c K4i K5d K5i K5l K6i K7d K8h
110-190 255/45R17 K1c K2b K5d K5i K5k
110-190 255/45R17 K1c K2h K5d K5i K5k
E-Klasse T-Modell 135, 143 225/50R17 K1a K1b K5d T98 A01 A12 A14
4matic 135, 143 225/55R17 K1a K1b K5d T01 T97 A21 A56 B03
R1ES 135, 143 235/50R17 K1c K2b K5d K5i K5k T00 T96 Car KOV V17
e1*2007/46*1560*.. 135, 143 235/50R17 K1c K2h K5d K5i K5k T00 T96 S08
(FIN: WDD213...) 135, 143 245/50R17 K1c K2c K4i K5d K5i K5l K6i K7d K8h
135, 143 255/45R17 K1c K2b K5d K5i K5k
135, 143 255/45R17 K1c K2h K5d K5i K5k
GLA-Klasse 80-155 215/60R17 K1b K2b K6v R70 A01 A12 A14
245G 80-155 225/55R17 K1a K1b K2b K5v K6x K8a A21 A57 Flh
e1*2001/116* 80-155 225/60R17 K1a K1b K2b K5v K6x K8a S05
0470*06-.. 80-155 235/55R17 K1c K2c K5a K5x K6g K6y K8i
GLC-Klasse 120-190 235/60R17 A10 A14 A21 A56
204X 120-190 235/65R17 A10 B03 B10 S05
e1*2001/116* 120-190 255/60R17 A01 A12 K1a
0480*16-..
(FIN: WDC253...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLK-Klasse 100-225 235/60R17 K1c K2a K2b A01 A12 A14
204X 100-225 245/55R17 K1c K2c K6a A21 S04
e1*2001/116*
0480*00-16
(FIN: WDC204...)
S-Klasse 145-326 225/55R17 M+S R09 A01 A12 A14
220 145-326 225/55R17 A21 A61 B03
e1*97/27*0099*.. 145-326 245/50R17 K1c K41 K42 K44
145-326 255/45R17 K1a K56 NBF V17
S08
S-Klasse 150-285 235/55R17 A12 A14 A21
221 150-285 245/50R17 A01 K1a K1b K41 B03 V00 V17
e1*2001/116*0335*.. 150-285 255/50R17 A01 K1c K2b K41 K42 K56 S08
(FIN: WDD221...)
S-Klasse 150-245 245/55R17 K1a K1b A01 A12 A14
222, 221 150-245 255/50R17 K1c K5d A21 A57 B03
e1*2007/46*0960*..; 150-245 255/55R17 K1c K5d BW7 BnK Lim
e1*2001/116* S08
0335*19-..
§ 22 48575*04
ab Modell 2013
(FIN: WDD222...)
SLK 100-160 215/45R17 A01 A12 A14
170 100-160 225/45R17 K45 A21 K41 V17
e1*95/54*0039*.. 100-160 235/40R17 K1a K45 S02
100-160 245/40R17 R03
100-160 255/40R17 K2b K42 K56 R03 R70
SLK 120-170 205/50R17 R37 R70 A12 A14 A21
171 120-170 215/45R17 R37 V17 S02
e1*2001/116*0262*.. 120-170 225/45R17
120-170 245/40R17 A01 K2b R03
120-170 245/40R17 R03 SP2
SLK / SLC -Klasse 115-180 215/45R17 R37 A12 A14 A21
172 115-180 235/40R17 R03 SP2 V17 S05
e1*2007/46*0548*.. 115-225 225/45R17 A01 K2b
115-225 225/45R17 SP2
115-225 235/40R17 A01 K1a K1b K2b
115-225 235/40R17 A01 K1a K1b SP2
115-225 245/40R17 A01 K1c K2b K5d K5i K5k
115-225 245/40R17 R03 SP2
SLK 32 AMG 260 205/50R17 K41 M+S R37 R70 A01 A12 A14
170 260 215/45R17 K41 M+S R37 A21 S02
e1*95/54*0039*.. 260 225/45R17 K41 K45 M+S
SLK 350 200,224 225/45R17 A12 A14 A21
171 200,224 245/40R17 R03 V17 S02
e1*2001/116*0262*..
SLK 55AMG 265,294 225/45R17 M+S A12 A14 A21
171, 171AMG B03 B60 S02
e1*2001/116*0262*..,
e1*2001/116*0321*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SsangYong Tivoli 84-95 225/45R17 K1c K2c K4i K6w K8e A01 A12 A14
XK,XKG 84-95 225/50R17 K1c K2c K3b K4i K5b K5x K6x K8i A21 A58 F23
e9*2007/46*6294*..; 84-95 235/45R17 K1c K2c K3b K4i K5b K5x K6x K8i V17 S09
e50*2007/46*0198*.. 84-95 245/40R17 K1c K2c K3b K4i K5b K5x K6x K8i
84-95 245/45R17 K1c K2c K3b K4i K5b K5x K6x K8i
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
§ 22 48575*04
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 9 von 16
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
§ 22 48575*04
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 10 von 16
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
§ 22 48575*04
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 11 von 16
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
§ 22 48575*04
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 12 von 16
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
§ 22 48575*04
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6m An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm hinter bis 300 mm hinter
Radmitte vollständig umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 13 von 16
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
§ 22 48575*04
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
P38 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm
an Achse 1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 14 von 16
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
§ 22 48575*04
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH

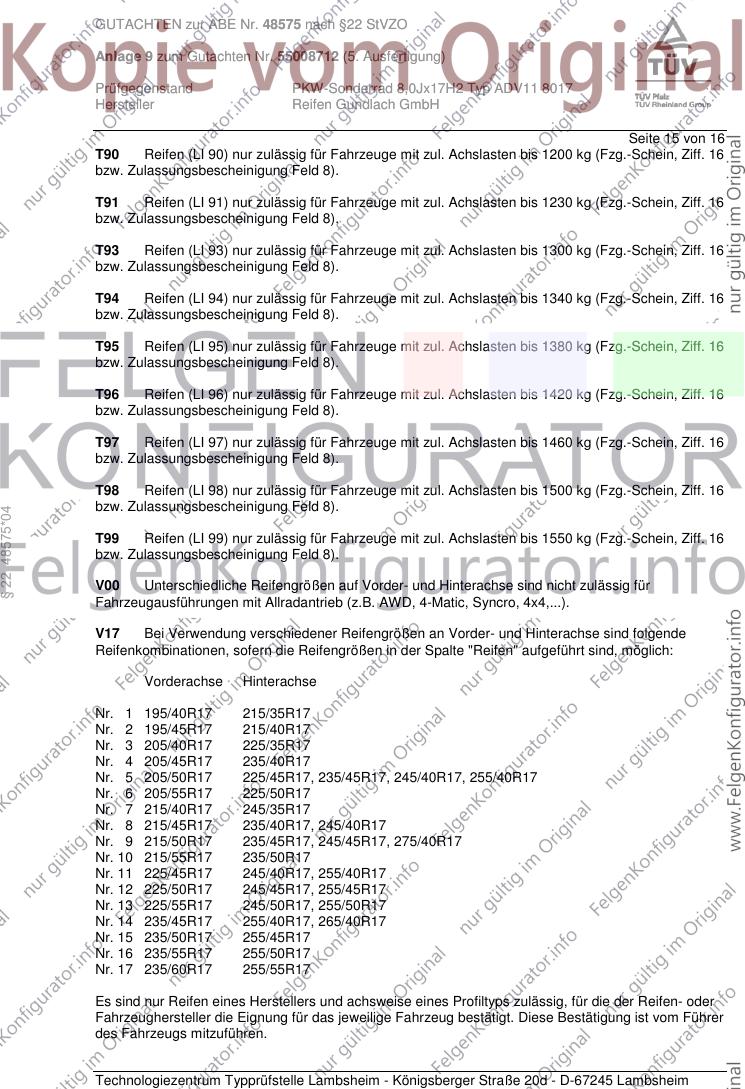

Seite 15 von 16
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
§ 22 48575*04
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH

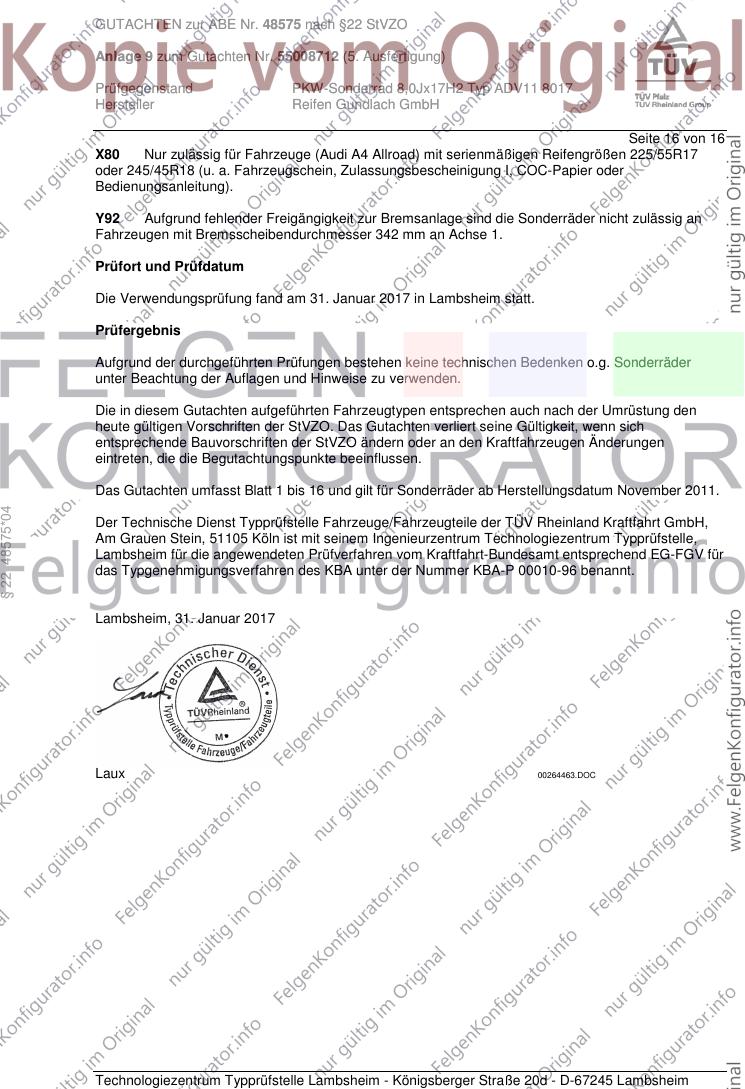

Seite 16 von 16
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad) mit serienmäßigen Reifengrößen 225/55R17
oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y92 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 342 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 31. Januar 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum November 2011.
§ 22 48575*04
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 31. Januar 2017
Laux 00264463.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
