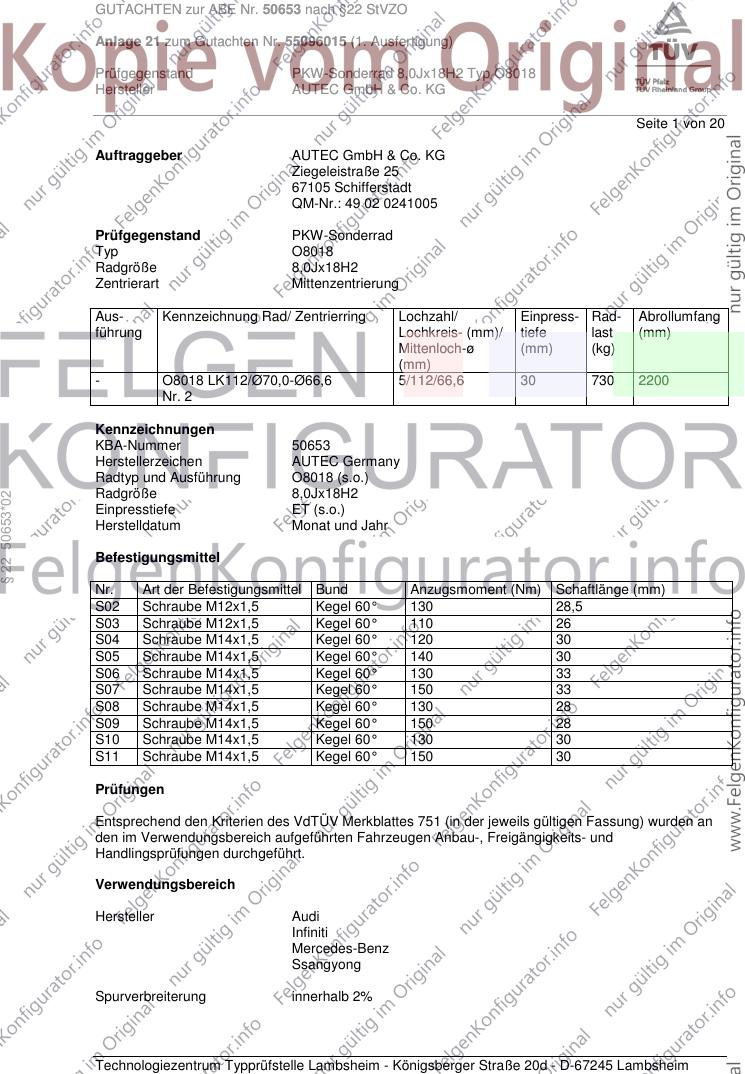

GUTACHTEN zur ABE Nr. 50653 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55096015 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ O8018
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 20
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ O8018
Radgröße 8,0Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- O8018 LK112/Ø70,0-Ø66,6 5/112/66,6 30 730 2200
Nr. 2
Kennzeichnungen
KBA-Nummer 50653
Herstellerzeichen AUTEC Germany
Radtyp und Ausführung O8018 (s.o.)
Radgröße 8,0Jx18H2
§ 22 50653*02
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 130 28,5
S03 Schraube M12x1,5 Kegel 60° 110 26
S04 Schraube M14x1,5 Kegel 60° 120 30
S05 Schraube M14x1,5 Kegel 60° 140 30
S06 Schraube M14x1,5 Kegel 60° 130 33
S07 Schraube M14x1,5 Kegel 60° 150 33
S08 Schraube M14x1,5 Kegel 60° 130 28
S09 Schraube M14x1,5 Kegel 60° 150 28
S10 Schraube M14x1,5 Kegel 60° 130 30
S11 Schraube M14x1,5 Kegel 60° 150 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

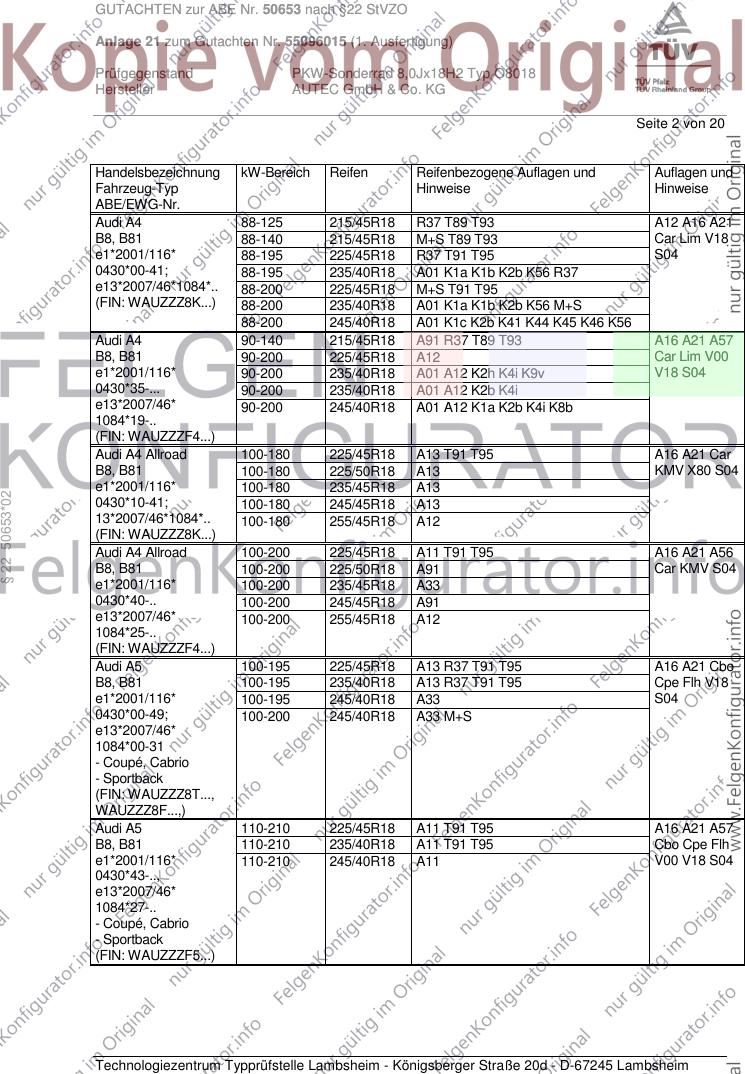

GUTACHTEN zur ABE Nr. 50653 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55096015 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ O8018
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 215/45R18 R37 T89 T93 A12 A16 A21
B8, B81 88-140 215/45R18 M+S T89 T93 Car Lim V18
e1*2001/116* 88-195 225/45R18 R37 T91 T95 S04
0430*00-41; 88-195 235/40R18 A01 K1a K1b K2b K56 R37
e13*2007/46*1084*.. 88-200 225/45R18 M+S T91 T95
(FIN: WAUZZZ8K...) 88-200 235/40R18 A01 K1a K1b K2b K56 M+S
88-200 245/40R18 A01 K1c K2b K41 K44 K45 K46 K56
Audi A4 90-140 215/45R18 A91 R37 T89 T93 A16 A21 A57
B8, B81 90-200 225/45R18 A12 Car Lim V00
e1*2001/116* 90-200 235/40R18 A01 A12 K2h K4i K9v V18 S04
0430*35-... 90-200 235/40R18 A01 A12 K2b K4i
e13*2007/46* 90-200 245/40R18 A01 A12 K1a K2b K4i K8b
1084*19-..
(FIN: WAUZZZF4...)
Audi A4 Allroad 100-180 225/45R18 A13 T91 T95 A16 A21 Car
B8, B81 100-180 225/50R18 A13 KMV X80 S04
e1*2001/116* 100-180 235/45R18 A13
§ 22 50653*02
0430*10-41; 100-180 245/45R18 A13
13*2007/46*1084*.. 100-180 255/45R18 A12
(FIN: WAUZZZ8K...)
Audi A4 Allroad 100-200 225/45R18 A11 T91 T95 A16 A21 A56
B8, B81 100-200 225/50R18 A91 Car KMV S04
e1*2001/116* 100-200 235/45R18 A33
0430*40-.. 100-200 245/45R18 A91
e13*2007/46* 100-200 255/45R18 A12
1084*25-..
(FIN: WAUZZZF4...)
Audi A5 100-195 225/45R18 A13 R37 T91 T95 A16 A21 Cbo
B8, B81 100-195 235/40R18 A13 R37 T91 T95 Cpe Flh V18
e1*2001/116* 100-195 245/40R18 A33 S04
0430*00-49; 100-200 245/40R18 A33 M+S
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A5 110-210 225/45R18 A11 T91 T95 A16 A21 A57
B8, B81 110-210 235/40R18 A11 T91 T95 Cbo Cpe Flh
e1*2001/116* 110-210 245/40R18 A11 V00 V18 S04
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

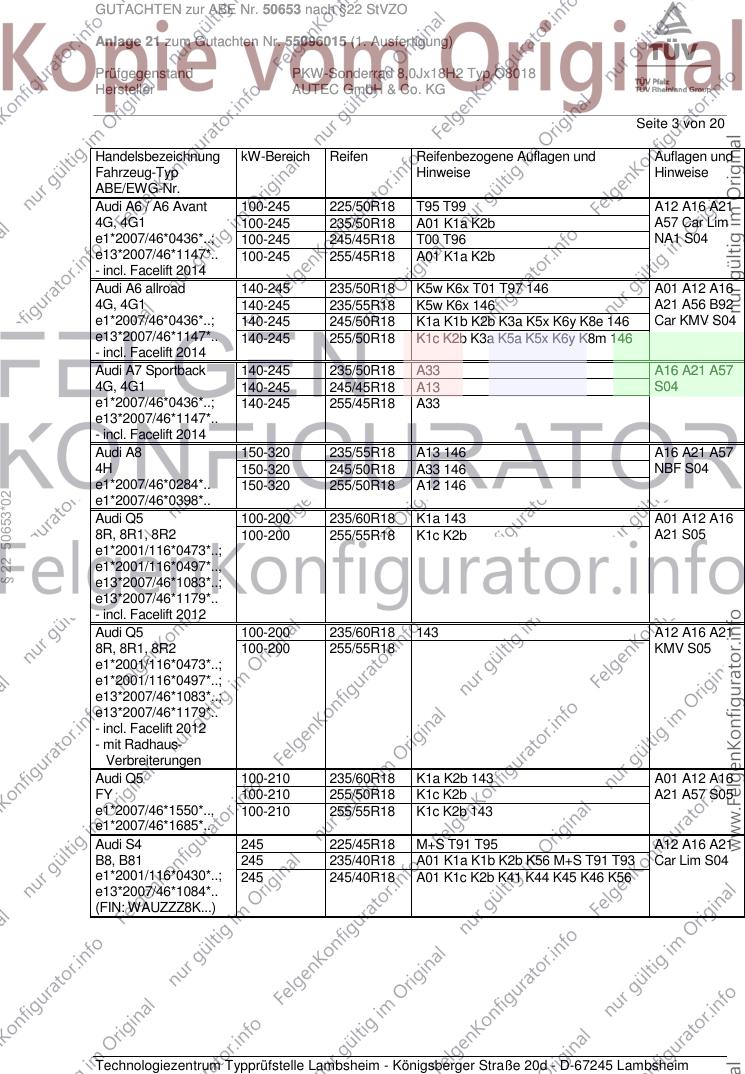

GUTACHTEN zur ABE Nr. 50653 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55096015 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ O8018
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 / A6 Avant 100-245 225/50R18 T95 T99 A12 A16 A21
4G, 4G1 100-245 235/50R18 A01 K1a K2b A57 Car Lim
e1*2007/46*0436*..; 100-245 245/45R18 T00 T96 NA1 S04
e13*2007/46*1147*.. 100-245 255/45R18 A01 K1a K2b
- incl. Facelift 2014
Audi A6 allroad 140-245 235/50R18 K5w K6x T01 T97 146 A01 A12 A16
4G, 4G1 140-245 235/55R18 K5w K6x 146 A21 A56 B92
e1*2007/46*0436*..; 140-245 245/50R18 K1a K1b K2b K3a K5x K6y K8e 146 Car KMV S04
e13*2007/46*1147*.. 140-245 255/50R18 K1c K2b K3a K5a K5x K6y K8m 146
- incl. Facelift 2014
Audi A7 Sportback 140-245 235/50R18 A33 A16 A21 A57
4G, 4G1 140-245 245/45R18 A13 S04
e1*2007/46*0436*..; 140-245 255/45R18 A33
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A8 150-320 235/55R18 A13 146 A16 A21 A57
4H 150-320 245/50R18 A33 146 NBF S04
e1*2007/46*0284*.. 150-320 255/50R18 A12 146
§ 22 50653*02
e1*2007/46*0398*..
Audi Q5 100-200 235/60R18 K1a 143 A01 A12 A16
8R, 8R1, 8R2 100-200 255/55R18 K1c K2b A21 S05
e1*2001/116*0473*..;
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/60R18 143 A12 A16 A21
8R, 8R1, 8R2 100-200 255/55R18 KMV S05
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 100-210 235/60R18 K1a K2b 143 A01 A12 A16
FY 100-210 255/50R18 K1c K2b A21 A57 S05
e1*2007/46*1550*.., 100-210 255/55R18 K1c K2b 143
e1*2007/46*1685*..
Audi S4 245 225/45R18 M+S T91 T95 A12 A16 A21
B8, B81 245 235/40R18 A01 K1a K1b K2b K56 M+S T91 T93 Car Lim S04
e1*2001/116*0430*..; 245 245/40R18 A01 K1c K2b K41 K44 K45 K46 K56
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50653 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55096015 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ O8018
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S4 260 225/45R18 A12 M+S A16 A21 A56
B8, B81 260 235/40R18 A01 A12 K2h K4i K9v M+S Car Lim V00
e1*2001/116* 260 235/40R18 A01 A12 K2b K4i M+S V18 S04
0430*43-.. 260 245/40R18 A01 A12 K1a K2b K4i K8b
e13*2007/46*1084*25-
(FIN:WAUZZZF4...)
Audi S5 245, 260 245/40R18 A33 M+S T93 T97 A16 A21 A56
B8, B81 260 225/45R18 A13 M+S R37 Cbo Cpe Flh
e1*2001/116* 260 235/40R18 A13 M+S R37 S04
0430*00-49,
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi S5 260 245/40R18 A11 M+S A16 A21 A56
B8, B81 Cbo Cpe Flh
§ 22 50653*02
e1*2001/116* S04
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Infiniti QX30 AWD 125, 155 225/50R18 K2b K5x K6w K8e A01 A12 A16
H15 125, 155 235/50R18 K1b K2b K5x K6w K8m A21 A56 S10
e11*2007/46*2977*.. 125, 155 245/45R18 K2b K5x K6w K8e
125, 155 255/45R18 K1b K2b K5x K6w K8m
B-Klasse electric drive 65 (132) 215/45R18 K2b K3i K5w K6g K6x A01 A12 A16
245G 65 (132) 225/40R18 K2b K3i K5w K6g K6x T92 A21 A58 Flh
e1*2001/116*0470*.. 65 (132) 225/45R18 K2b K3i K5w K6g K6x KMV S10
(28kWh-Batterie) 65 (132) 235/40R18 K2b K3i K5w K6g K6x
C 30 CDI AMG 170 225/40R18 K1c K45 A01 A12 A16
203CL 170 245/35R18 R03 A21 Cpe V18
e1*98/14*0159*.. S03
- Coupé
C 30cdi/ 32/ 55 AMG 170,260 225/40R18 K45 T88 T92 A01 A12 A16
203K 170,260 245/35R18 K2b K42 R03 T88 T92 A21 Car V18
e1*98/14*0158*.. 170-270 225/40R18 K45 M+S T88 T92 S03
- Kombi
C 30cdi/ 32/ 55AMG 170,260 225/40R18 K45 A01 A12 A16
203 170,260 245/35R18 K2b K42 R03 A21 V18 S03
e1*98/14*0139*.. 170-270 225/40R18 K45 M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50653 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55096015 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ O8018
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C 63 AMG 336-373 225/40R18 K1b K2b K41 K42 M+S T88 T92 A01 A12 A16
204, 204K, -/AMG 336-373 235/40R18 K1c K2c K41 K42 K44 M+S A21 Car Cpe
e1*2001/116* K56 Lim S10
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 75-200 225/40R18 K45 A01 A12 A16
203 75-200 245/35R18 K2b K42 R03 A21 V18 S03
e1*98/14*0139*..
C-Klasse 85-155 215/45R18 K1c K2b R37 T89 T93 A01 A12 A16
204 85-180 225/45R18 K1c K2b K5d T91 T95 A21 A58 Lim
e1*2001/116* 85-180 235/40R18 K1c K2a K2b K4i K5d K6g K6r T91 MHy V18 S10
0431*29-.. T95
§ 22 50653*02
(FIN: WDD205...) 85-180 245/40R18 K2c K4i K6h K6r R03
C-Klasse 4matic 125-245 225/45R18 K1c K2b K5d A01 A12 A16
204 125-245 235/40R18 K1c K2a K2b K4i K5d K6g K6r A21 A56 Lim
e1*2001/116* 125-245 245/40R18 K2c K4i K6h K6r R03 V18 S10
0431*29-..
(FIN: WDD205...)
C-Klasse Coupé / 115-180 225/45R18 K1c K2b K5d A01 A12 A16
Cabrio 115-180 235/40R18 K1c K2a K2b K4i K5d K6g K6r A21 A58 Cbo
204 115-180 245/40R18 K2c K4i K6h K6r R03 Cpe V18 S10
e1*2001/116*
0431*37-..
(FIN: WDD205...)
C-Klasse Coupé / 125-245 225/45R18 K1c K2b K5d A01 A12 A16
Cabrio 4matic 125-245 235/40R18 K1c K2a K2b K4i K5d K6g K6r A21 A56 Cbo
204 125-245 245/40R18 K2c K4i K6h K6r R03 Cpe V18 S10
e1*2001/116*
0431*37-..
(FIN: WDD205...)
C-Klasse Sportcoupé 75-160 225/35R18 K1c T83 T87 A01 A12 A16
203CL 75-200 225/40R18 K1c K45 A21 Cpe V18
e1*98/14*0159*.. 75-200 245/35R18 R03 S03
C-Klasse T-Modell 75-200 225/40R18 K45 T88 T92 A01 A12 A16
203K 75-200 245/35R18 K2b K42 R03 T88 T92 A21 Car V18
e1*98/14*0158*.. S03
C-Klasse T-Modell 85-155 215/45R18 K1c K2b R37 T89 T93 146 A01 A12 A16
204K 85-180 225/45R18 K1c K2b K5d T91 T95 146 A21 A58 Car
e1*2001/116* 85-180 235/40R18 K1c K2a K2b K4i K5d K6g K6r T91 MHy V18 S10
0457*25-.. T95 146
(FIN: WDD205...) 85-180 245/40R18 K2c K4i K6h K6r R03 T93 T97 146
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

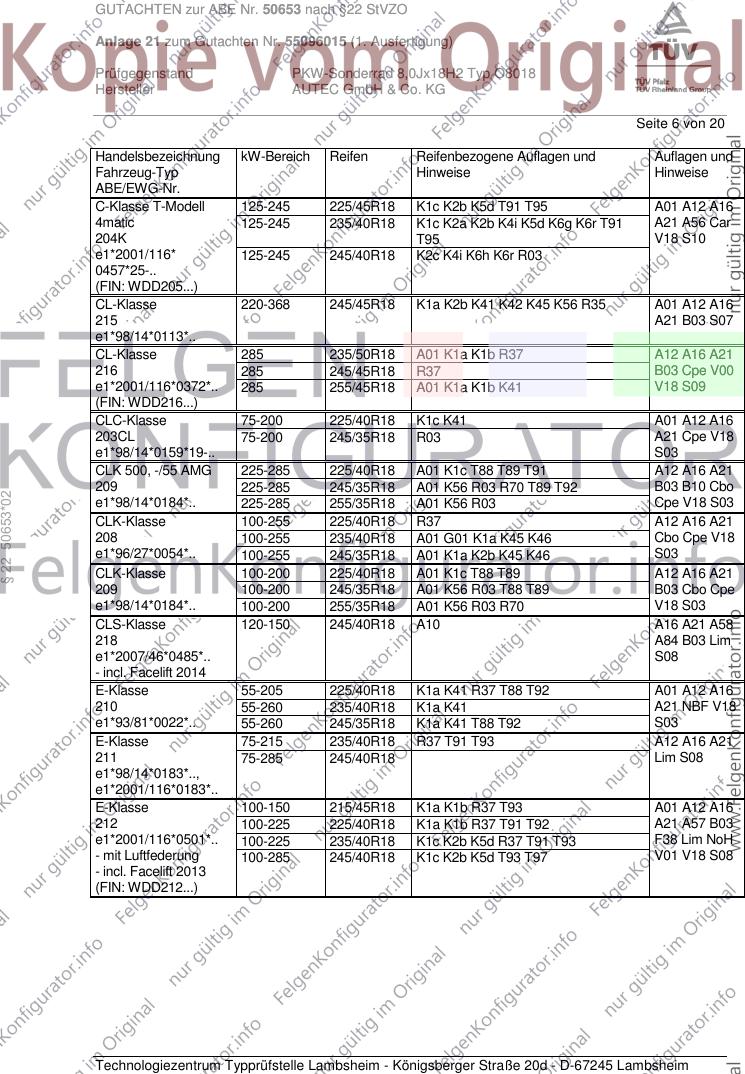

GUTACHTEN zur ABE Nr. 50653 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55096015 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ O8018
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 125-245 225/45R18 K1c K2b K5d T91 T95 A01 A12 A16
4matic 125-245 235/40R18 K1c K2a K2b K4i K5d K6g K6r T91 A21 A56 Car
204K T95 V18 S10
e1*2001/116* 125-245 245/40R18 K2c K4i K6h K6r R03
0457*25-..
(FIN: WDD205...)
CL-Klasse 220-368 245/45R18 K1a K2b K41 K42 K45 K56 R35 A01 A12 A16
215 A21 B03 S07
e1*98/14*0113*..
CL-Klasse 285 235/50R18 A01 K1a K1b R37 A12 A16 A21
216 285 245/45R18 R37 B03 Cpe V00
e1*2001/116*0372*.. 285 255/45R18 A01 K1a K1b K41 V18 S09
(FIN: WDD216...)
CLC-Klasse 75-200 225/40R18 K1c K41 A01 A12 A16
203CL 75-200 245/35R18 R03 A21 Cpe V18
e1*98/14*0159*19-.. S03
CLK 500, -/55 AMG 225-285 225/40R18 A01 K1c T88 T89 T91 A12 A16 A21
209 225-285 245/35R18 A01 K56 R03 R70 T89 T92 B03 B10 Cbo
§ 22 50653*02
e1*98/14*0184*.. 225-285 255/35R18 A01 K56 R03 Cpe V18 S03
CLK-Klasse 100-255 225/40R18 R37 A12 A16 A21
208 100-255 235/40R18 A01 G01 K1a K45 K46 Cbo Cpe V18
e1*96/27*0054*.. 100-255 245/35R18 A01 K1a K2b K45 K46 S03
CLK-Klasse 100-200 225/40R18 A01 K1c T88 T89 A12 A16 A21
209 100-200 245/35R18 A01 K56 R03 T88 T89 B03 Cbo Cpe
e1*98/14*0184*.. 100-200 255/35R18 A01 K56 R03 R70 V18 S03
CLS-Klasse 120-150 245/40R18 A10 A16 A21 A58
218 A84 B03 Lim
e1*2007/46*0485*.. S08
- incl. Facelift 2014
E-Klasse 55-205 225/40R18 K1a K41 R37 T88 T92 A01 A12 A16
210 55-260 235/40R18 K1a K41 A21 NBF V18
e1*93/81*0022*.. 55-260 245/35R18 K1a K41 T88 T92 S03
E-Klasse 75-215 235/40R18 R37 T91 T93 A12 A16 A21
211 75-285 245/40R18 Lim S08
e1*98/14*0183*..,
e1*2001/116*0183*..
E-Klasse 100-150 215/45R18 K1a K1b R37 T93 A01 A12 A16
212 100-225 225/40R18 K1a K1b R37 T91 T92 A21 A57 B03
e1*2001/116*0501*.. 100-225 235/40R18 K1c K2b K5d R37 T91 T93 F38 Lim NoH
- mit Luftfederung 100-285 245/40R18 K1c K2b K5d T93 T97 V01 V18 S08
- incl. Facelift 2013
(FIN: WDD212...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50653 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55096015 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ O8018
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 110-190 225/45R18 A91 R37 T91 T95 A16 A21 A58
212 110-190 225/50R18 A01 A12 K1a K1b K5d R37 Lim NoH V18
e1*2001/116* 110-190 235/45R18 A12 R37 T94 T98 S11
0501*24-.. 110-190 245/40R18 A01 A12 K1a K1b K5d R02 T93 T97
(FIN: WDD213...) 110-190 245/40R18 A12 R03 T93 T97
110-190 245/45R18 A01 A12 K1a K1b K5d
110-190 255/45R18 A01 A12 K1c K2b K5d K5i K5k
110-190 255/45R18 A01 A12 K1c K2h K5d K5i K5k
E-Klasse 100-150 215/45R18 K1a K1b R37 T93 A01 A12 A16
212, 212G 100-225 225/40R18 K1a K1b R37 T91 T92 A21 A57 B03
e1*2001/116*0501*..; 100-225 235/40R18 K1c K2b K5d R37 T91 T93 F39 Lim NoH
e1*2007/46*0484*.. 100-245 245/40R18 K1c K2b K5d V01 V18 S08
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 120-143 225/45R18 A91 R37 T91 T95 A16 A21 A56
212 120-143 225/50R18 A01 A12 K1a K1b K5d R37 Lim NoH V18
e1*2001/116* 120-143 235/45R18 A12 R37 T94 T98 S11
0501*24-.. 120-245 245/40R18 A01 A12 K1a K1b K5d R02 T93 T97
§ 22 50653*02
(FIN: WDD213...) 120-245 245/40R18 A12 R03 T93 T97
120-245 245/45R18 A01 A12 K1a K1b K5d
120-245 255/45R18 A01 A12 K1c K2b K5d K5i K5k
120-245 255/45R18 A01 A12 K1c K2h K5d K5i K5k
E-Klasse AMG 350,378 245/40R18 M+S A16 A21 A58
211, 211AMG A63 Lim S08
e1*98/14*0183*..,
e1*2001/116*0183*..,
e1*2001/116*0397*..
E-Klasse AMG T- 350,378 245/40R18 M+S T97 A16 A21 A58
Modell A63 Car S08
211K, 211K AMG
e1*2001/116*0213*..,
e1*2001/116*0398
E-Klasse Cabrio 120-245 235/40R18 K1c K2b K4k K5a A01 A12 A16
207 120-245 245/35R18 K1c K2b K4k K5c K5k K6g K8d T89 A21 A58 Cbo
e1*2001/116*0502*.. T92 F39 S08
(FIN: WDD207...) 285 235/40R18 K1c K2b K4k K5a M+S
E-Klasse Coupé 120-225 215/40R18 K1c K2b R37 T89 A01 A12 A16
207 120-225 225/40R18 K1c K2b K4k K5a R37 T88 T89 A21 A58 Cpe
e1*2001/116*0502*.. 120-225 235/35R18 K1c K2b K4k K5a R37 T90 F39 V18 S08
(FIN: WDD207...) 120-285 235/40R18 K1c K2b K4k K5a
120-285 245/35R18 K1c K2b K4k K5c K5k K6g K8d T88
T89
E-Klasse T-Modell 83-260 235/40R18 K1a K41 R70 T93 T95 A01 A12 A16
210K A21 S03
e1*93/81*0033*..
E-Klasse T-Modell 100-215 235/40R18 R37 T95 A12 A16 A21
211K 100-285 245/40R18 T97 Car S08
e1*2001/116*0213*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50653 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55096015 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ O8018
Hersteller AUTEC GmbH & Co. KG
Seite 8 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 100-215 235/40R18 K1c K2b K5d R37 T95 X77 146 A01 A12 A16
212 K 100-245 245/40R18 K1c K2b K5d T97 146 A21 A57 B03
e1*2007/46*0200*.. Car F42 NoH
- incl. Facelift 2013 S08
(FIN: WDD212...)
E-Klasse T-Modell 100 - 215 235/40R18 K1c K2b K5d NoD R37 T95 X77 146 A01 A12 A16
212 K 100 - 285 245/40R18 K1c K2b K5d T97 146 A21 A57 B03
e1*2007/46*0200*.. Car F38 NoH
- mit Luftfederung S08
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse T-Modell 110-190 225/45R18 A91 R37 T95 X77 146 A16 A21 A58
R1ES 110-190 225/50R18 A01 A12 K1a K1b K5d R37 T95 T99 Car KOV NoH
e1*2007/46*1560*.. 146 V18 S11
(FIN: WDD213...) 110-190 235/45R18 A12 R37 T94 T98 146
110-190 245/40R18 A01 A12 K1a K1b K5d R02 T97 X77
146
110-190 245/40R18 A12 R03 T97 X77 146
§ 22 50653*02
110-190 245/45R18 A01 A12 K1a K1b K5d T00 T96 146
110-190 255/45R18 A01 A12 K1c K2b K5d K5i K5k 146
110-190 255/45R18 A01 A12 K1c K2h K5d K5i K5k 146
E-Klasse T-Modell 135, 143 225/45R18 A91 R37 T95 X77 146 A16 A21 A56
4matic 135, 143 225/50R18 A01 A12 K1a K1b K5d R37 T95 T99 Car KOV NoH
R1ES 146 V18 S11
e1*2007/46*1560*.. 135, 143 235/45R18 A12 R37 T98 146
(FIN: WDD213...) 135-245 245/40R18 A01 A12 K1a K1b K5d R02 T97 X77
146
135-245 245/40R18 A12 R03 T97 X77 146
135-245 245/45R18 A01 A12 K1a K1b K5d T00 T96 146
135-245 255/45R18 A01 A12 K1c K2b K5d K5i K5k 146
135-245 255/45R18 A01 A12 K1c K2h K5d K5i K5k 146
GLA 45 AMG 4matic 265, 280 215/55R18 K2b K6v M+S R70 A01 A12 A16
245G, -/AMG 265, 280 225/50R18 K2b K6x K8a M+S A21 A56 S10
e1*2001/116*0470*..; 265, 280 235/45R18 K2b K6v M+S
e1*2007/46*1207*.. 265, 280 235/50R18 K1a K1b K2c K5v K6g K6y K8i M+S
265, 280 245/45R18 K2b K6x K8a M+S
265, 280 255/45R18 K1a K1b K2c K5v K6g K6y K8i M+S
GLA-Klasse 80-155 215/55R18 K1b K2b K6v R70 A01 A12 A16
245G 80-155 225/50R18 K1a K1b K2b K5v K6x K8a A21 A57 Flh
e1*2001/116* 80-155 235/45R18 K1b K2b K6v S10
0470*06-.. 80-155 235/50R18 K1c K2c K5a K5x K6g K6y K8i
80-155 245/45R18 K1a K1b K2b K5v K6x K8a
80-155 255/45R18 K1c K2c K5a K5x K6g K6y K8i
GLC-Coupé 100-190 235/55R18 A10 146 A16 A21 A57
204X 100-190 235/60R18 A10 143 Flh KMV V18
e1*2001/116* 100-190 255/50R18 A01 A12 K1a 146 S10
0480*18-.. 100-190 255/55R18 A01 A12 K1a 143
(FIN: WDC253...) 100-190 285/50R18 A12 R03 142
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50653 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55096015 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ O8018
Hersteller AUTEC GmbH & Co. KG
Seite 9 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLC-Klasse 100-190 235/55R18 A10 146 A16 A21 A57
204X 100-190 235/60R18 A10 143 MHy S10
e1*2001/116* 100-190 255/50R18 A01 A12 K1a 146
0480*16-.. 100-190 255/55R18 A01 A12 K1a 143
(FIN: WDC253...)
GLK-Klasse 100-225 235/50R18 K1c K2a K2b A01 A12 A16
204X 100-225 235/55R18 K1c K2a K2b A21 S09
e1*2001/116* 100-225 245/50R18 K1c K2c K5a K6a
0480*00-16
(FIN: WDC204...)
S-Klasse 145-368 245/45R18 K1a K41 K42 K44 K56 R35 A01 A12 A16
220 A21 A61 B03
e1*97/27*0099*.. NBF S07
S-Klasse 150-285 235/50R18 R37 146 A12 A16 A21
221 150-285 245/45R18 R37 T96 146 B03 V00 V18
e1*2001/116*0335*.. 150-285 255/45R18 146 S09
(FIN: WDD221...)
S-Klasse 150-345 245/50R18 A01 K1a K1b 146 A12 A16 A21
§ 22 50653*02
222, 221 150-345 255/45R18 146 A57 BnK Lim
e1*2007/46*0960*..; 150-345 255/50R18 A01 K1c K5d 146 X93 S11
e1*2001/116*
0335*19-..
ab Modell 2013
(FIN: WDD222...)
SLK 100-160 225/40R18 K41 K42 K45 A01 A12 A16
170 100-160 245/35R18 K42 R03 A21 V18 S03
e1*95/54*0039*.. 100-160 255/35R18 K2b K42 K56 R03 R70
SLK 120-170 225/40R18 A12 A16 A21
171 120-170 245/35R18 A01 K2b R03 V18 S03
e1*2001/116*0262*.. 120-170 245/35R18 R03 SP2
SLK / SLC -Klasse 115-180 215/40R18 R37 A12 A16 A21
172 115-225 225/40R18 A01 K2b V18 S06
e1*2007/46*0548*.. 115-225 225/40R18 SP2
115-225 235/35R18 A01 K1a K1b K2b
115-225 235/35R18 A01 K1a K1b SP2
115-225 245/35R18 A01 K1c K2b K5d K5i K5k
115-225 245/35R18 R03 SP2
SLK 350 200,224 225/40R18 A12 A16 A21
171 200,224 245/35R18 R03 V18 S03
e1*2001/116*0262*..
SLK 55AMG 265,294 225/40R18 M+S A12 A16 A21
171, 171AMG B03 B60 S03
e1*2001/116*0262*..,
e1*2001/116*0321*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50653 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55096015 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ O8018
Hersteller AUTEC GmbH & Co. KG
Seite 10 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SsangYong Tivoli 84-95 215/45R18 K1a K1b K2b A01 A12 A16
2WD 84-95 225/40R18 K1c K2c K4i K6w K8e T92 A21 A58 F23
XK,XKG 84-95 225/45R18 K1c K2c K4i K6w K8e V18 S02
e9*2007/46*6294*..; 84-95 235/40R18 K1c K2c K3b K4i K5b K5w K6x K8i
e50*2007/46*0198*.. 84-95 245/40R18 K1c K2c K3b K4i K5b K5x K6x K8i
SsangYong Tivoli 84-95 215/45R18 K1a K1b K2b A01 A12 A16
4WD 84-95 225/40R18 K1c K2b K4h T92 A21 A56 F24
XK 84-95 225/45R18 K1c K2b K4h S02
e9*2007/46*6294*.. 84-95 235/40R18 K1c K2c K3b K4g K5b K5w K6w
84-95 245/40R18 K1c K2c K3b K4g K5b K5w K6w
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
§ 22 50653*02
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50653 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55096015 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ O8018
Hersteller AUTEC GmbH & Co. KG
Seite 11 von 20
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
146 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1460 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
§ 22 50653*02
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50653 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55096015 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ O8018
Hersteller AUTEC GmbH & Co. KG
Seite 12 von 20
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
§ 22 50653*02
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50653 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55096015 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ O8018
Hersteller AUTEC GmbH & Co. KG

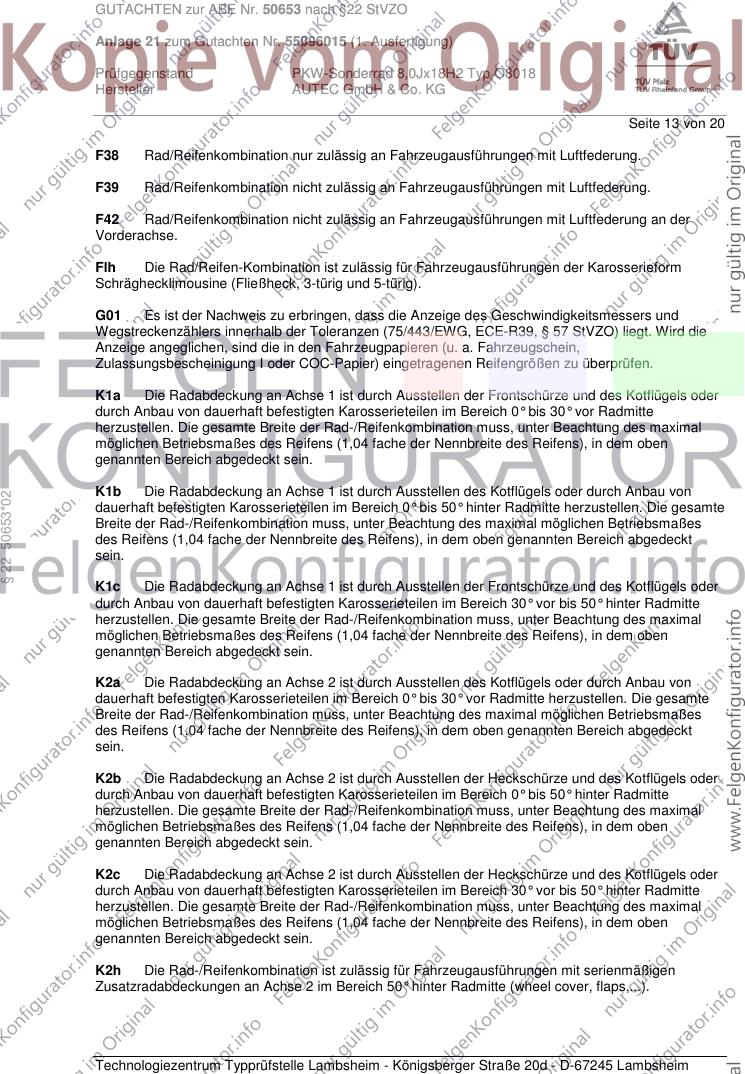

Seite 13 von 20
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
§ 22 50653*02
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50653 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55096015 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ O8018
Hersteller AUTEC GmbH & Co. KG
Seite 14 von 20
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
§ 22 50653*02
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50653 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55096015 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ O8018
Hersteller AUTEC GmbH & Co. KG

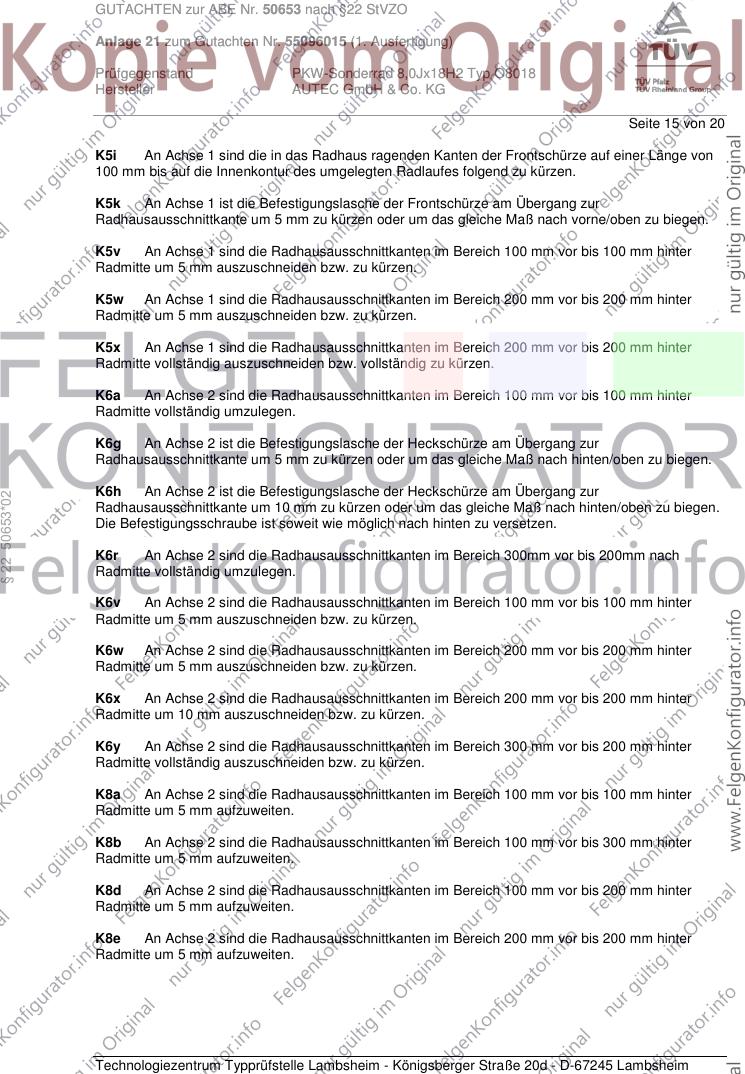

Seite 15 von 20
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
§ 22 50653*02
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50653 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55096015 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ O8018
Hersteller AUTEC GmbH & Co. KG
Seite 16 von 20
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
§ 22 50653*02
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50653 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55096015 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ O8018
Hersteller AUTEC GmbH & Co. KG

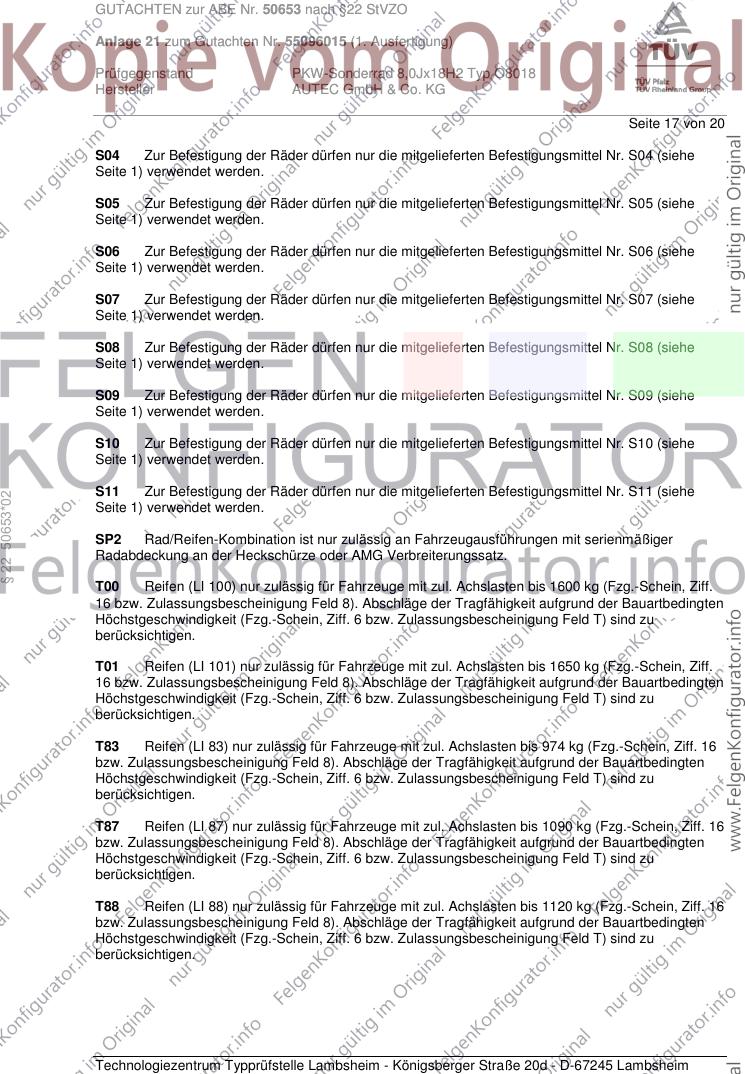

Seite 17 von 20
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe
§ 22 50653*02
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50653 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55096015 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ O8018
Hersteller AUTEC GmbH & Co. KG
Seite 18 von 20
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§ 22 50653*02
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50653 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55096015 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ O8018
Hersteller AUTEC GmbH & Co. KG
Seite 19 von 20
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
§ 22 50653*02
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad) mit serienmäßigen Reifengrößen 225/55R17
oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 22. Januar 2018 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50653 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55096015 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ O8018
Hersteller AUTEC GmbH & Co. KG
Seite 20 von 20
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 20 und gilt für Sonderräder ab Herstellungsdatum August 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 22. Januar 2018
§ 22 50653*02
Coen 00286084.DOC
CC/EK
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
