GUTACHTEN zur ABE Nr. 48568 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55089011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2+ Typ B29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 18
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0201708
Prüfgegenstand PKW-Sonderrad
Modell B29
Typ B29-809
Radgröße 8Jx19EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
D3 B29-809 D3 / ohne Ring 5/112/66,6 30 750 2250
§ 22 48568, Erweiterung 03
Kennzeichnungen
KBA-Nummer 48568
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B29-809 (s.o.)
Radgröße 8Jx19EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 140 28,3
Brock Typ: B13
S03 Schraube M14x1,5 Kegel 60° 120 28
S04 Schraube M14x1,5 Kegel 60° 130 28
S05 Schraube M14x1,5 Kegel 60° 150 28
S06 Schraube M12x1,5 Kegel 60° 110 24
S07 Schraube M12x1,5 Kegel 60° 130 28
S08 Schraube M14x1,5 Kegel 60° 130 30
Brock Typ: C17D30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48568 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55089011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2+ Typ B29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 18
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 R37 T89 T93 A12 A14 A48
B8, B81 88-195 235/35R19 A01 K1a K1b K2b K56 R37 T87 T91 Car Lim S03
e1*2001/116*0430*00-41; 88-200 225/40R19 M+S T89 T93
e13*2007/46*1084*.. 88-200 235/35R19 A01 K1a K1b K2b K56 M+S T87 T91
§ 22 48568, Erweiterung 03
(FIN: WAUZZZ8K...) 88-200 245/35R19 A01 K1c K2b K41 K44 K45 K46 K56
T89 T93
Audi A4 90-200 225/40R19 T89 T93 A12 A14 A48
B8, B81 90-200 235/35R19 A01 K1a K2b K4i K8b T87 T91 A57 Car Lim
e1*2001/116*0430*35-... 90-200 245/35R19 A01 K1c K2b K4i K8b T89 T93 V00 V19 S03
e13*2007/46*1084*19-..
(FIN: WAUZZZF4...)
Audi A4 Allroad 100-180 225/40R19 A13 T93 A14 A48 Car
B8, B81 100-180 225/45R19 A13 T92 T96 KMV X80 S03
e1*2001/116*0430*10-41; 100-180 235/40R19 A13 T92 T96
13*2007/46*1084*.. 100-180 245/35R19 A33 T93
(FIN: WAUZZZ8K...) 100-180 245/40R19 A33
Audi A4 Allroad 100-200 225/40R19 A11 T93 A14 A48 A56
B8, B81 100-200 225/45R19 A91 Car KMV S03
e1*2001/116*0430*40-.. 100-200 235/40R19 A33
e13*2007/46*1084*25-.. 100-200 245/35R19 A91 T93
(FIN: WAUZZZF4...) 100-200 245/40R19 A91
Audi A5 100-195 225/40R19 R37 T89 T93 A12 A14 A48
B8, B81 100-195 235/35R19 R37 T87 T91 Cbo Cpe Flh
e1*2001/116*0430*00-49; 100-195 245/35R19 T89 T93 S03
e13*2007/46*1084*00-31 100-200 245/35R19 M+S T89 T93
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A5 110-210 225/40R19 A12 T93 A14 A48 A57
B8, B81 110-210 235/35R19 A11 T91 Cbo Cpe Flh
e1*2001/116*0430*43-.., 110-210 245/35R19 A11 T93 V00 V19 S03
e13*2007/46*1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48568 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55089011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2+ Typ B29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 / A6 Avant 100-245 235/45R19 T95 T99 A12 A14 A48
4G, 4G1 100-245 245/40R19 T94 T98 A57 Car Lim
e1*2007/46*0436*..; NA1 S03
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A6 allroad 140-245 235/45R19 T99 150 A12 A14 A48
4G, 4G1 140-245 235/50R19 A01 K5w K6x 150 A56 B92 Car
e1*2007/46*0436*..; 140-245 245/45R19 A01 K6w 150 KMV S03
e13*2007/46*1147*.. 140-245 255/45R19 A01 K5w K6x 150
- incl. Facelift 2014
Audi A7 Sportback 140-245 235/45R19 A13 A14 A48 A57
4G, 4G1 140-245 245/40R19 A13 S03
e1*2007/46*0436*..;
e13*2007/46*1147*..
- incl. Facelift 2014
Audi Q5 100-200 235/50R19 K1a A01 A12 A14
8R, 8R1, 8R2 100-200 235/55R19 K1a A48 S02
§ 22 48568, Erweiterung 03
e1*2001/116*0473*..; 100-200 255/50R19 K1c K2b
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/50R19 A12 A14 A48
8R, 8R1, 8R2 100-200 235/55R19 KMV S02
e1*2001/116*0473*..; 100-200 255/50R19
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 100-210 235/55R19 K1a K2b A01 A12 A14
FY 100-210 245/50R19 K1a K1b K2b A48 A57 S02
e1*2007/46*1550*.., 100-210 255/45R19 K1a K2b
e1*2007/46*1685*.. 100-210 255/50R19 K1c K2b
Audi S4 245 235/35R19 K1a K1b K2b K56 M+S T91 A01 A12 A14
B8, B81 245 245/35R19 K1c K2b K41 K44 K45 K46 K56 T93 A48 Car Lim
e1*2001/116*0430*..; S03
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi S4 260 225/40R19 M+S T93 A12 A14 A48
B8, B81 260 235/35R19 A01 K1a K2b K4i K8b M+S T91 A56 Car Lim
e1*2001/116*0430*43-.. 260 245/35R19 A01 K1c K2b K4i K8b T93 V00 V19 S03
e13*2007/46*1084*25-
(FIN:WAUZZZF4...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48568 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55089011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2+ Typ B29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S5 245, 260 245/35R19 M+S T89 T93 A12 A14 A48
B8, B81 260 235/35R19 M+S R37 T91 A56 Cbo Cpe
e1*2001/116*0430*00-49, Flh S03
e13*2007/46*1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi S5 260 245/35R19 A11 M+S T93 A14 A48 A56
B8, B81 Cbo Cpe Flh
e1*2001/116*0430*43-.., S03
e13*2007/46*1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Audi S6 / S6 Avant 309, 331 235/45R19 M+S T95 T99 A12 A14 A48
4G, 4G1 309, 331 245/40R19 M+S T94 T98 A56 Car Lim
§ 22 48568, Erweiterung 03
e1*2007/46*0436*..; S03
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S7 Sportback 309, 331 235/45R19 A13 M+S A14 A48 A56
4G, 4G1 309, 331 245/40R19 A13 M+S T98 S03
e1*2007/46*0436*..;
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S8 382, 445 235/50R19 A13 M+S A14 A48 A56
4H 382, 445 245/45R19 A13 M+S NBF S03
e1*2007/46*0284*.. 382, 445 255/45R19 A13 M+S
e1*2007/46*0398*..
Audi SQ5 230-260 235/55R19 M+S A12 A14 A48
8R, 8R1 KMV S02
e1*2001/116*0473*..;
e13*2007/46*1083*..;
- mit Radhaus-
Verbreiterungen
Audi SQ5 260 235/55R19 M+S A12 A14 A48
FY 260 245/50R19 A01 K1b M+S A56 K1v K2h
e1*2007/46*1550*.. 260 255/45R19 M+S S02
260 255/50R19 A01 K1c K2b M+S
Infiniti QX30 AWD 125, 155 225/45R19 K5v K6w A01 A12 A14
H15 125, 155 235/40R19 K5v K6w A48 A56 S04
e11*2007/46*2977*.. 125, 155 235/45R19 K5v K6w
125, 155 245/40R19 K2b K5x K6w K8e
125, 155 245/45R19 G01 K2b K5x K6w K8e
B-Klasse electric drive 65 (132) 225/40R19 K2b K3i K5w K6g K6x A01 A12 A14
245G 65 (132) 235/35R19 K2b K3i K5w K6g K6x T91 A48 A58 Flh
e1*2001/116*0470*.. KMV S04
(28kWh-Batterie)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48568 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55089011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2+ Typ B29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C 63 AMG 336-373 235/35R19 K1c K2c K41 K42 K44 K56 M+S T91 A01 A12 A14
204, 204K, -/AMG A48 Car Cpe
e1*2001/116* Lim S04
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 75-200 225/35R19 T88 A01 A12 A14
203 75-200 235/35R19 G01 K1a K2b K41 K42 K43 K56 T87 A48 K45 R21
e1*98/14*0139*.. T88 S06
C-Klasse 85-180 225/40R19 K1c K2b K5k T89 T93 A01 A12 A14
204 85-180 235/35R19 K1c K2b K4i K5d K6g K6j T91 A48 A58 Lim
§ 22 48568, Erweiterung 03
e1*2001/116*0431*29-.. 85-180 245/35R19 K1c K2a K2b K4i K5d K5k K6g K6r MHy V19 S04
(FIN: WDD205...) T89 T93
C-Klasse 55-145 225/35R19 K1a K2b K41 K43 K44 K56 T84 T88 A01 A12 A14
HO A48 R21 S06
G363,
e1*92/53*0001*..
C-Klasse 4matic 125-245 225/40R19 K1c K2b K5k A01 A12 A14
204 125-245 235/35R19 K1c K2b K4i K5d K6g K6j T91 A48 A56 Lim
e1*2001/116*0431*29-.. 125-245 245/35R19 K1c K2a K2b K4i K5d K5k K6g K6r V19 S04
(FIN: WDD205...)
C-Klasse C43 225 225/35R19 K1a K2b K41 K43 K44 K56 T88 A01 A12 A14
HO A48 R21 S06
e1*92/53*0001*..
C-Klasse Coupé / Cabrio 115-180 225/40R19 K1c K2b K5k A01 A12 A14
204 115-180 235/35R19 K1c K2b K4i K5d K6g K6j T91 A48 A58 Cbo
e1*2001/116*0431*37-.. 115-180 245/35R19 K1c K2a K2b K4i K5d K5k K6g K6r Cpe V19 S04
(FIN: WDD205...)
C-Klasse Coupé / Cabrio 125-245 225/40R19 K1c K2b K5k A01 A12 A14
4matic 125-245 235/35R19 K1c K2b K4i K5d K6g K6j T91 A48 A56 Cbo
204 125-245 245/35R19 K1c K2a K2b K4i K5d K5k K6g K6r Cpe V19 S04
e1*2001/116*0431*37-..
(FIN: WDD205...)
C-Klasse Sportcoupé 75-200 225/35R19 K1c T84 T88 A01 A12 A14
203CL 75-200 235/35R19 G01 K1c K41 K43 A48 Cpe K45
e1*98/14*0159*.. S06
C-Klasse T-Modell 55-145 225/35R19 K1a K2b K41 K43 K44 K56 A01 A12 A14
202 A48 R70 S06
e1*93/81*0034*..
C-Klasse T-Modell 75-200 225/35R19 K45 T88 A01 A12 A14
203K 75-200 235/35R19 G01 K1a K2b K41 K42 K43 K45 K56 A48 Car R21
e1*98/14*0158*.. T88 T91 S06
C-Klasse T-Modell 85-180 225/40R19 K1c K2b K5k T89 T93 A01 A12 A14
204K 85-180 235/35R19 K1c K2b K4i K5d K6g K6j T91 A48 A58 Car
e1*2001/116*0457*25-.. 85-180 245/35R19 K1c K2a K2b K4i K5d K5k K6g K6r MHy V19 S04
(FIN: WDD205...) T89 T93
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48568 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55089011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2+ Typ B29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 4matic 125-245 225/40R19 K1c K2b K5k T93 A01 A12 A14
204K 125-245 235/35R19 K1c K2b K4i K5d K6g K6j T91 A48 A56 Car
e1*2001/116*0457*25-.. 125-245 245/35R19 K1c K2a K2b K4i K5d K5k K6g K6r V19 S04
(FIN: WDD205...) T93
CL-Klasse 220-368 245/40R19 K1a K2b K41 K42 K45 K56 T94 T98 A01 A12 A14
215 A48 B03 S05
e1*98/14*0113*..
CL-Klasse 285 235/45R19 A10 T95 T99 A14 A48 B03
216 285 245/40R19 A12 T94 T98 Cpe S05
e1*2001/116*0372*..
(FIN: WDD216...)
CLC-Klasse 75-200 225/35R19 K1c K41 T84 T88 A01 A12 A14
203CL 75-200 235/35R19 G01 K14 K1c K41 K43 K45 A48 Cpe S06
e1*98/14*0159*19-..
CLK 500, -/55 AMG 225-285 225/35R19 Cpe K1c K45 R70 T88 A01 A12 A14
209 225-285 235/35R19 Cbo Cpe G01 K1c K45 T91 A48 B03 B10
§ 22 48568, Erweiterung 03
e1*98/14*0184*.. S06
CLK-Klasse 100-255 225/35R19 K41 K45 R70 T88 A01 A12 A14
208 100-255 235/35R19 G01 K41 K45 T87 T88 T91 A48 Cbo Cpe
e1*96/27*0054*.. K1a K2b R21
S06
CLK-Klasse 100-200 225/35R19 Cpe K1c K45 T88 A01 A12 A14
209 100-200 235/35R19 Cbo Cpe G01 K1c K45 T88 T91 A48 B03 S06
e1*98/14*0184*..
CLS-Klasse 120-150 245/35R19 A10 T93 A14 A48 A58
218 A84 B03 Lim
e1*2007/46*0485*.. Y66 S04
- incl. Facelift 2014
E-Klasse 55-205 225/35R19 R37 T88 T89 A12 A14 A48
210 55-260 235/35R19 A01 K41 T87 T88 T91 NBF R21 S06
e1*93/81*0022*..
E-Klasse 75-215 235/35R19 R37 T91 A12 A14 A48
211 75-285 245/35R19 T93 Lim S04
e1*98/14*0183*..,
e1*2001/116*0183*..
E-Klasse 100-225 235/35R19 K1c K2b K5d R37 T91 A01 A12 A14
212 100-285 245/35R19 K1c K2b K5d T93 A48 A57 B03
e1*2001/116*0501*.. F38 Lim NoH
- mit Luftfederung S04
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-190 225/40R19 R37 T93 A12 A14 A48
212 110-190 225/45R19 R37 T92 T96 A58 Lim NoH
e1*2001/116*0501*24-.. 110-190 235/40R19 R37 T92 T96 V19 S05
(FIN: WDD213...) 110-190 245/35R19 A01 K1c K2b K5d K5i K5k T93
110-190 245/35R19 K2h R03 T93
110-190 245/40R19 A01 K1c K2b K5d K5i K5k T94 T98
110-190 245/40R19 K2h R03 T94 T98
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48568 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55089011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2+ Typ B29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 100-225 235/35R19 K1c K2b K5d R37 T91 A01 A12 A14
212, 212G 100-245 245/35R19 K1c K2b K5d T93 A48 A57 B03
e1*2001/116*0501*..; F39 Lim NoH
e1*2007/46*0484*.. S04
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 120-143 225/40R19 R37 T93 A12 A14 A48
212 120-143 225/45R19 R37 T92 T96 A56 Lim NoH
e1*2001/116*0501*24-.. 120-143 235/40R19 R37 T92 T96 V19 S05
(FIN: WDD213...) 120-245 245/35R19 A01 K1c K2b K5d K5i K5k T93
120-245 245/35R19 K2h R03 T93
120-245 245/40R19 A01 K1c K2b K5d K5i K5k T94 T98
120-245 245/40R19 K2h R03 T94 T98
E-Klasse Cabrio 120-245 235/35R19 K1c K2b K4k K5a T91 A01 A12 A14
207 135, 150 245/30R19 K1c K2b K4k K5c K5k K6g K8d NoD A48 A58 Cbo
e1*2001/116*0502*.. T89 F39 S04
§ 22 48568, Erweiterung 03
(FIN: WDD207...)
E-Klasse Coupé 120-225 225/35R19 K1c K2b K4k K5a R37 T88 A01 A12 A14
207 120-285 235/35R19 K1c K2b K4k K5a T91 A48 A58 Cpe
e1*2001/116*0502*.. 120-285 245/30R19 K1c K2b K4k K5c K5k K6g K8d T89 F39 S04
(FIN: WDD207...)
E-Klasse Coupé / Cabrio 120-180 225/40R19 R37 T93 A12 A14 A48
R1EC 120-180 225/45R19 R37 T92 T96 A58 Cbo Cpe
e1*2007/46*1666*.. 120-180 235/40R19 R37 T92 T96 NoH V19 S05
120-180 245/35R19 T93
120-180 245/40R19
E-Klasse Coupé / Cabrio 135, 143 225/40R19 R37 T93 A12 A14 A48
4matic 135, 143 225/45R19 R37 T92 T96 A56 Cbo Cpe
R1EC 135, 143 235/40R19 R37 T92 T96 NoH V19 S05
e1*2007/46*1666*.. 135-245 245/35R19 T93
135-245 245/40R19
E-Klasse T-Modell 110-190 225/45R19 R37 T96 X77 A12 A14 A48
R1ES 110-190 235/40R19 R37 T96 X77 A58 Car KOV
e1*2007/46*1560*.. 110-190 245/40R19 A01 K1c K2b K5d K5i K5k T94 T98 NoH V19 S05
(FIN: WDD213...) 110-190 245/40R19 K2h R03 T94 T98
E-Klasse T-Modell 4matic 135, 143 225/45R19 R37 T96 X77 A12 A14 A48
R1ES 135, 143 235/40R19 R37 T96 X77 A56 Car KOV
e1*2007/46*1560*.. 135-245 245/40R19 A01 K1c K2b K5d K5i K5k T98 NoH V19 S05
(FIN: WDD213...) 135-245 245/40R19 K2h R03 T98
GLA 45 AMG 4matic 265, 280 225/45R19 K2b K6v M+S A01 A12 A14
245G, -/AMG 265, 280 235/40R19 K2b K6v A48 A56 S04
e1*2001/116*0470*..; 265, 280 235/45R19 K2b K6v
e1*2007/46*1207*.. 265, 280 245/40R19 K2b K6x K8a
265, 280 245/45R19 K2b K6x K8a
GLA-Klasse 80-155 225/45R19 K1b K2b K6v A01 A12 A14
245G 80-155 235/40R19 K1b K2b K6v A48 A57 Flh
e1*2001/116*0470*06-.. 80-155 235/45R19 K1b K2b K6v S04
80-155 245/40R19 K1a K1b K2b K5v K6x K8a
80-155 245/45R19 K1a K1b K2b K5v K6x K8a
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48568 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55089011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2+ Typ B29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLC 43 AMG 270 235/50R19 A10 M+S A14 A48 A56
204X 270 235/55R19 A10 M+S V19 S08
e1*2001/116*0480*18-.. 270 245/50R19 A10 M+S
(FIN: WDC253...) 270 255/45R19 A10 M+S
270 255/50R19 A01 A12 K1a K1b M+S
GLC 43 AMG Coupé 270 235/50R19 A10 M+S A14 A48 A56
204X 270 235/55R19 A10 M+S Flh V19 S08
e1*2001/116*0480*18-.. 270 245/50R19 A12 M+S
(FIN: WDC253...) 270 255/45R19 A12 M+S
270 255/50R19 A01 A12 K1a M+S
GLC-Coupé 100-190 235/50R19 A10 150 A14 A48 A57
204X 100-190 235/55R19 A10 149 Flh KMV V19
e1*2001/116*0480*18-.. 100-190 245/50R19 A12 150 S08
(FIN: WDC253...) 100-190 255/45R19 A12 150
100-190 255/50R19 A01 A12 K1a 150
GLC-Klasse 100-190 235/50R19 A10 150 A14 A48 A57
§ 22 48568, Erweiterung 03
204X 100-190 235/55R19 A10 149 MHy S08
e1*2001/116*0480*16-.. 100-190 245/50R19 A10 150
(FIN: WDC253...) 100-190 255/45R19 A10 150
100-190 255/50R19 A01 A12 K1a K1b K2b 150
GLK-Klasse 100-225 235/50R19 K1c K2a K2b A01 A12 A14
204X 100-225 245/45R19 K1c K2a K2b A48 V19 S05
e1*2001/116*0480*00-16 100-225 255/45R19 K1c K2a K2b K5a
(FIN: WDC204...)
S-Klasse 145-368 245/40R19 K1a K2b K41 K42 K45 K56 T94 T98 A01 A12 A14
220 A48 A61 B03
e1*97/27*0099*.. NBF S05
S-Klasse 150-285 235/45R19 T95 T99 A12 A14 A48
221 150-285 245/40R19 T94 T98 B03 S05
e1*2001/116*0335*..
(FIN: WDD221...)
S-Klasse 150-345 245/45R19 A32 150 A14 A48 A57
222, 221 150-345 255/45R19 A12 150 BnK Lim S05
e1*2007/46*0960*..;
e1*2001/116*0335*19-..
ab Modell 2013
(FIN: WDD222...)
SLK 100-160 225/35R19 K1a K2b K41 K42 K43 L02 T84 T88 A01 A12 A14
170 A48 S06
e1*95/54*0039*..
SLK 120-170 225/35R19 A12 A14 A48
171 120-170 235/35R19 A01 G01 K1a K1b K2b S06
e1*2001/116*0262*.. 120-170 235/35R19 A01 G01 K1a K1b SP2
SLK / SLC -Klasse 115-225 225/35R19 A01 K2b A12 A14 A48
172 115-225 225/35R19 SP2 S04
e1*2007/46*0548*.. 115-225 235/35R19 A01 G01 K1c K2b K5d K5i K5l K7d
115-225 235/35R19 A01 G01 K1c K5d K5i K5l K7d SP2
115-225 245/30R19 A01 K1c K2b K5d K5i K5k K6g K6i
K8d
115-225 245/30R19 A01 K1c K5d K5i K5k K6g K6i K8d
SP2
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48568 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55089011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2+ Typ B29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SLK 350 200,224 225/35R19 A12 A14 A48
171 200,224 235/35R19 A01 G01 K1a K1b S06
e1*2001/116*0262*..
SLK 55AMG 265,294 225/35R19 M+S A12 A14 A48
171, 171AMG B03 B60 S06
e1*2001/116*0262*..,
e1*2001/116*0321*..
SsangYong Tivoli 2WD 84-95 235/35R19 K1c K2c K3b K4i K5b K5w K6x K8i A01 A12 A14
XK,XKG T91 A48 A58 F23
e9*2007/46*6294*..; 84-95 245/30R19 K1c K2c K3b K4i K5b K5x K6x K8r S07
e50*2007/46*0198*.. T89
84-95 245/35R19 K1c K2c K3b K4i K5b K5x K6x K8r
SsangYong Tivoli 4WD 84-95 235/35R19 K1c K2c K3b K4g K5b K5w K6w T91 A01 A12 A14
XK 84-95 245/30R19 K1c K2c K3b K4g K5b K5x K6c K6x A48 A56 F24
e9*2007/46*6294*.. T89 S07
84-95 245/35R19 K1c K2c K3b K4g K5b K5x K6c K6x
§ 22 48568, Erweiterung 03
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48568 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55089011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2+ Typ B29-809
Hersteller Brock Alloy Wheels Deutschland GmbH

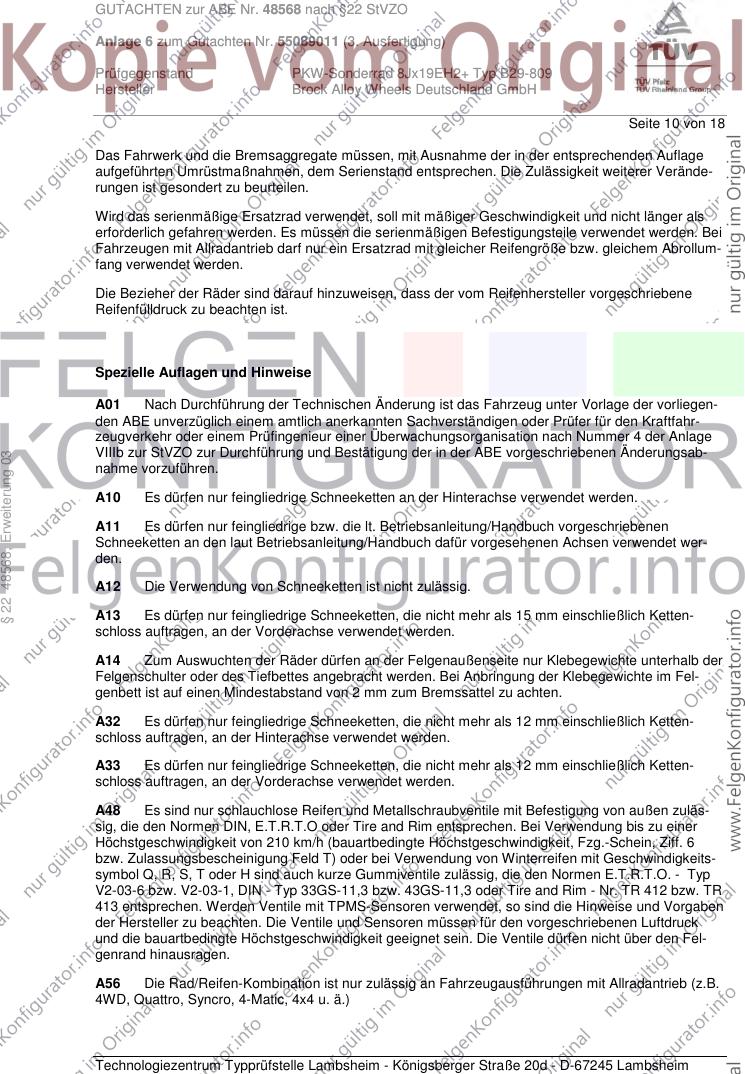

Seite 10 von 18
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
§ 22 48568, Erweiterung 03
nahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet wer-
den.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A48 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen zuläs-
sig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T) oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H sind auch kurze Gummiventile zulässig, die den Normen E.T.R.T.O. - Typ
V2-03-6 bzw. V2-03-1, DIN - Typ 33GS-11,3 bzw. 43GS-11,3 oder Tire and Rim - Nr. TR 412 bzw. TR
413 entsprechen. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben
der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck
und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den Fel-
genrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48568 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55089011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2+ Typ B29-809
Hersteller Brock Alloy Wheels Deutschland GmbH

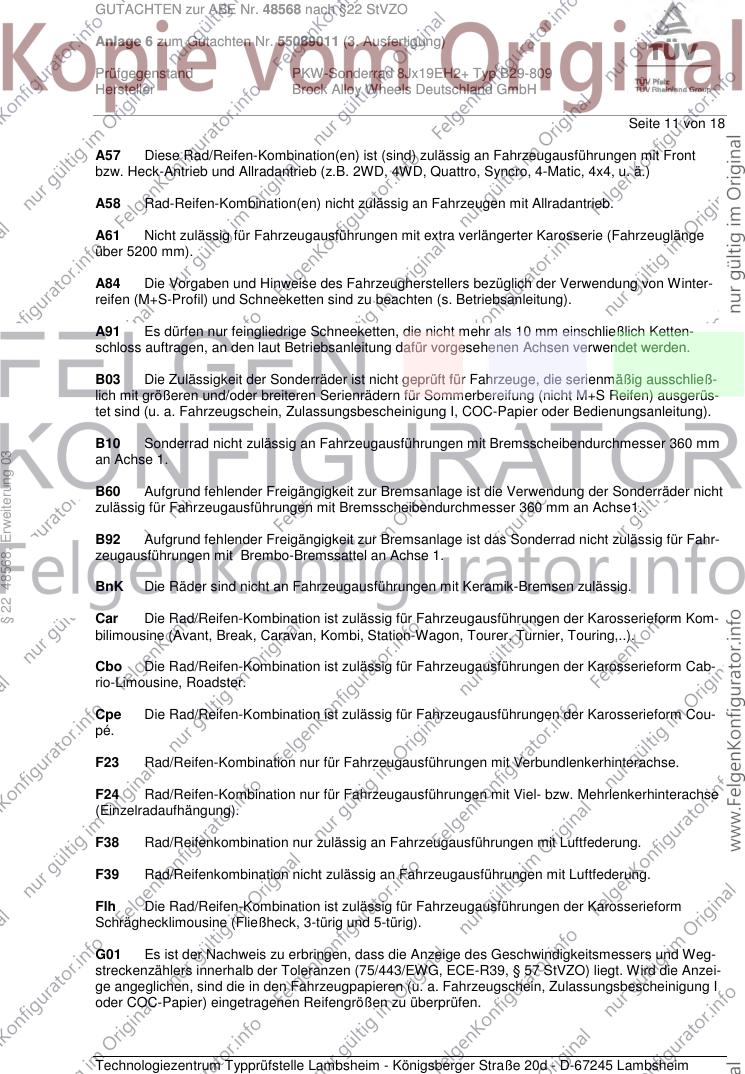

Seite 11 von 18
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von Winter-
reifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
§ 22 48568, Erweiterung 03
an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für Fahr-
zeugausführungen mit Brembo-Bremssattel an Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48568 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55089011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2+ Typ B29-809
Hersteller Brock Alloy Wheels Deutschland GmbH

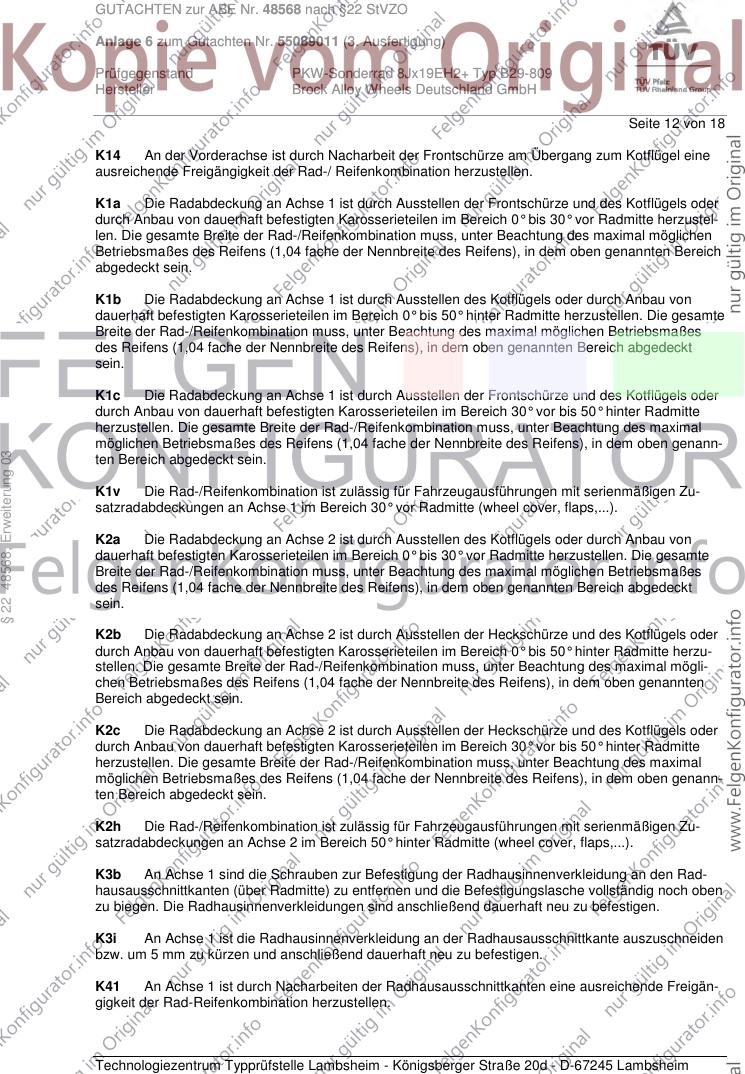

Seite 12 von 18
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
§ 22 48568, Erweiterung 03
ten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen Zu-
satzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen Zu-
satzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch oben
zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48568 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55089011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2+ Typ B29-809
Hersteller Brock Alloy Wheels Deutschland GmbH

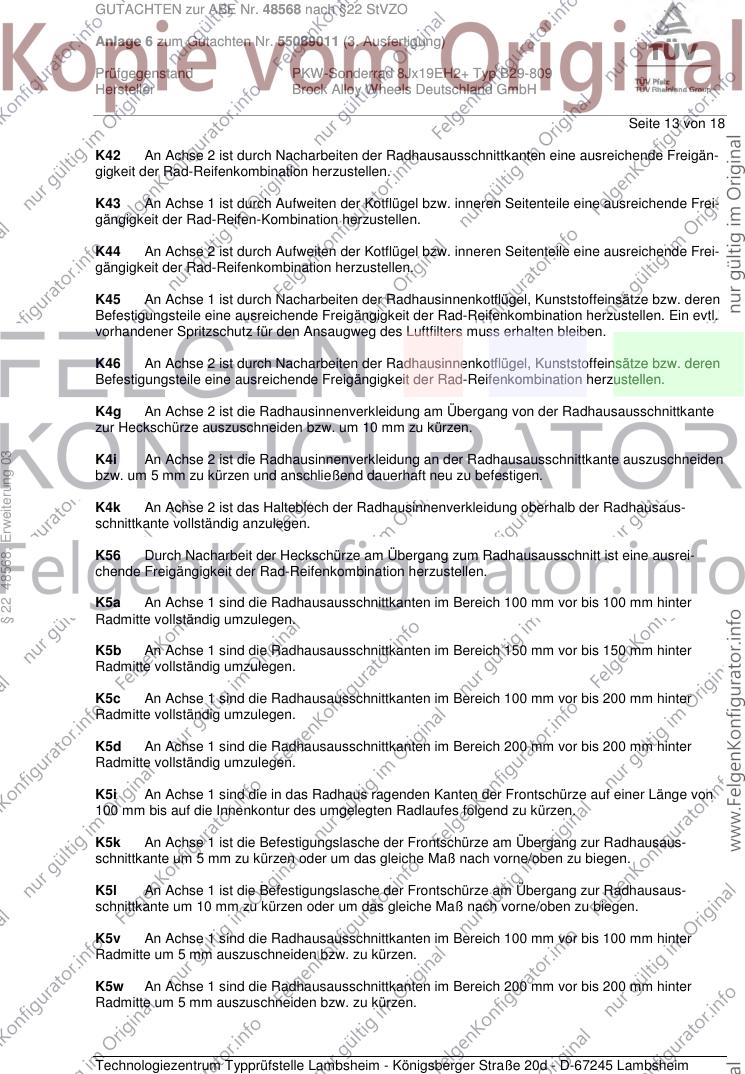

Seite 13 von 18
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
§ 22 48568, Erweiterung 03
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der Radhausaus-
schnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48568 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55089011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2+ Typ B29-809
Hersteller Brock Alloy Wheels Deutschland GmbH

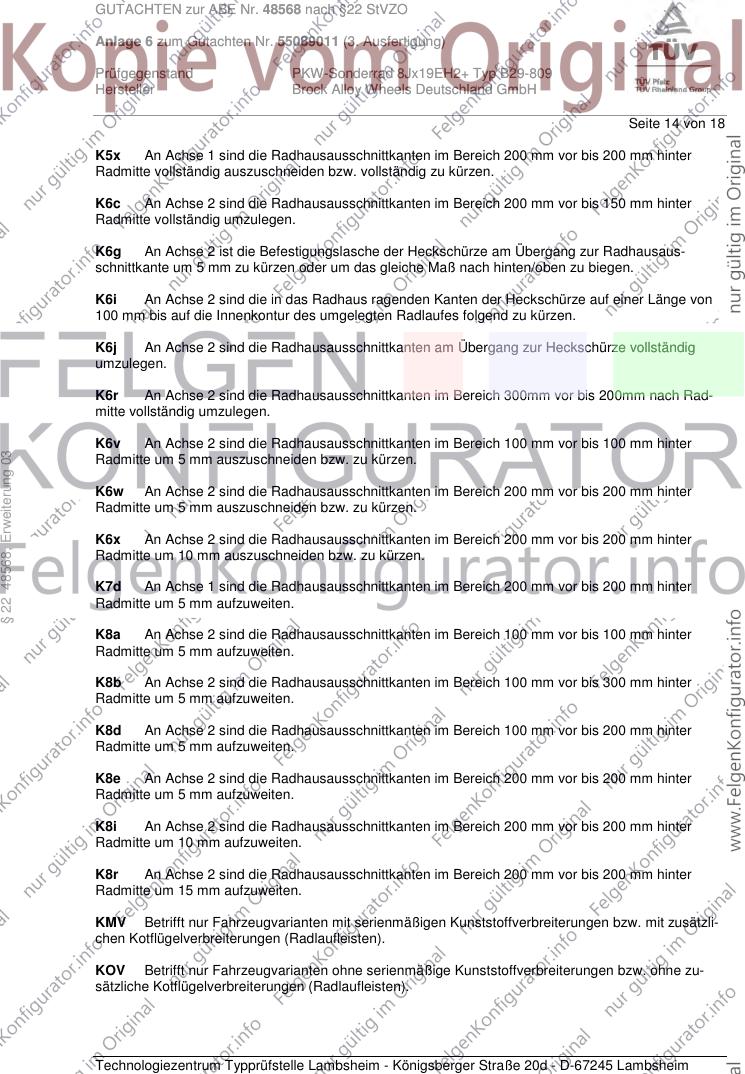

Seite 14 von 18
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
§ 22 48568, Erweiterung 03
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48568 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55089011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2+ Typ B29-809
Hersteller Brock Alloy Wheels Deutschland GmbH

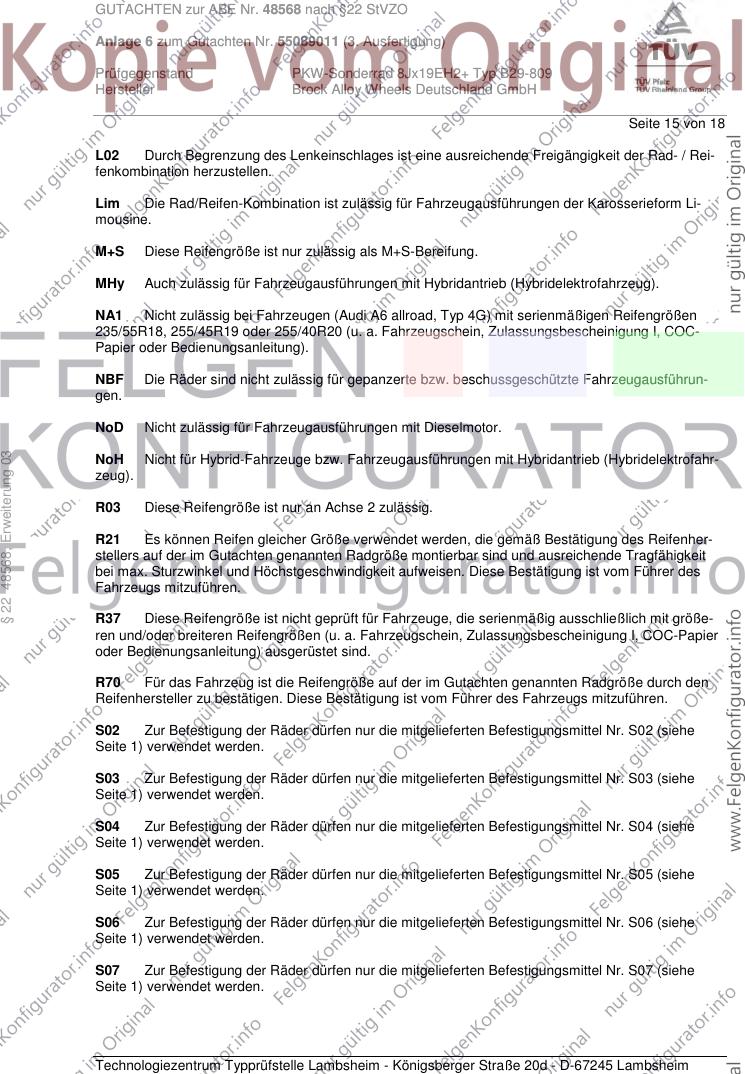

Seite 15 von 18
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
§ 22 48568, Erweiterung 03
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahr-
zeug).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48568 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55089011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2+ Typ B29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 16 von 18

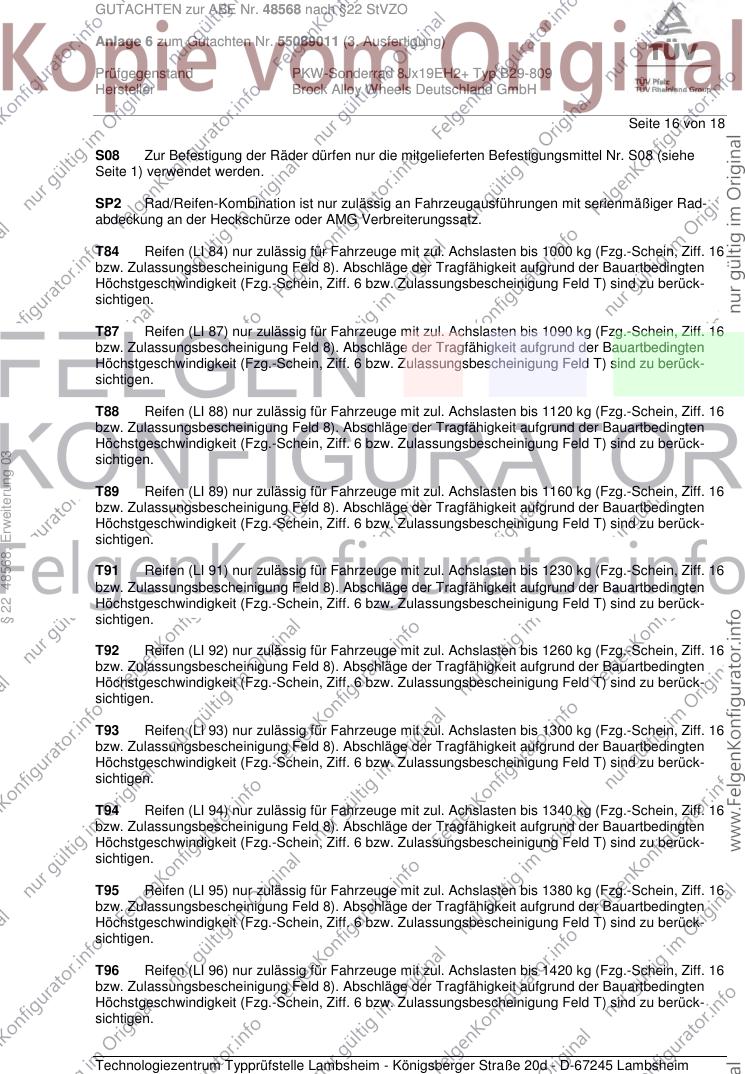

S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger Rad-
abdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
§ 22 48568, Erweiterung 03
sichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48568 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55089011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2+ Typ B29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 17 von 18

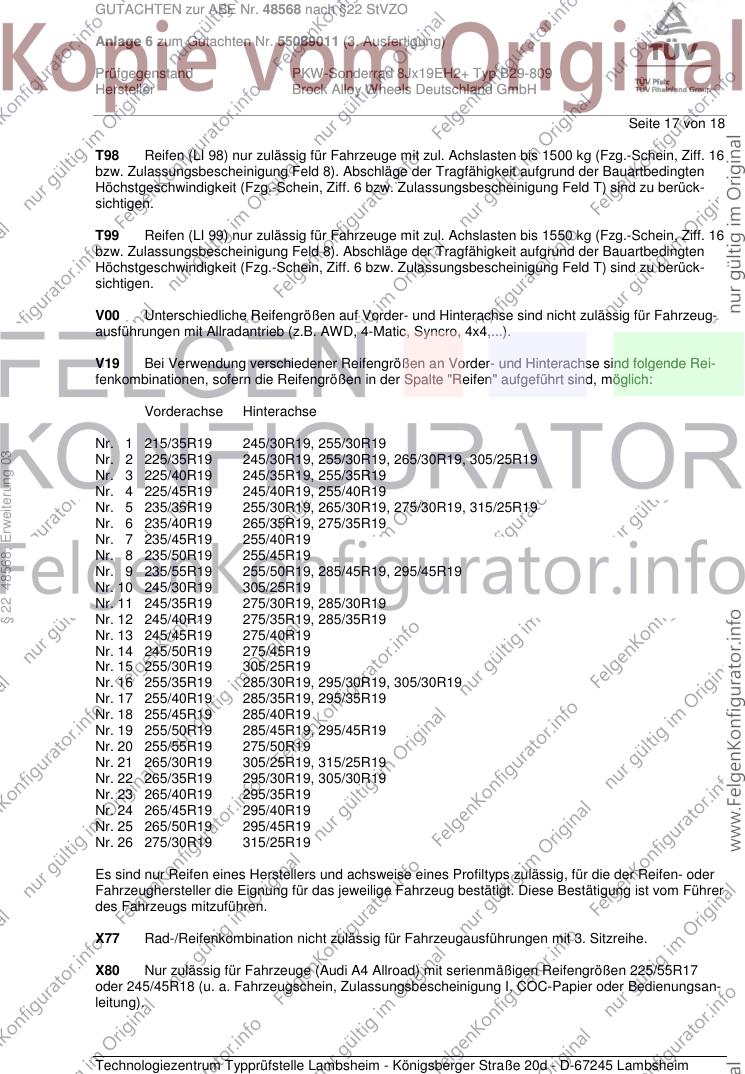

T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
§ 22 48568, Erweiterung 03
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 255/55R19 275/50R19
Nr. 21 265/30R19 305/25R19, 315/25R19
Nr. 22 265/35R19 295/30R19, 305/30R19
Nr. 23 265/40R19 295/35R19
Nr. 24 265/45R19 295/40R19
Nr. 25 265/50R19 295/45R19
Nr. 26 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad) mit serienmäßigen Reifengrößen 225/55R17
oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsan-
leitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48568 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55089011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2+ Typ B29-809
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 18 von 18

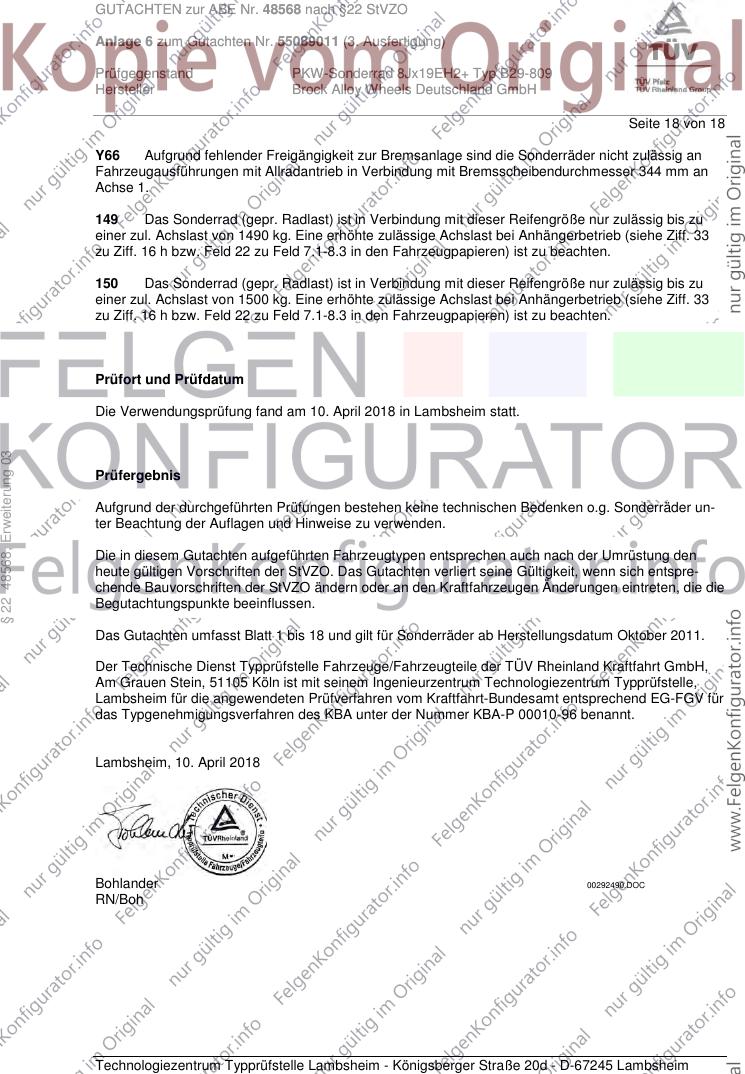

Y66 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugausführungen mit Allradantrieb in Verbindung mit Bremsscheibendurchmesser 344 mm an
Achse 1.
149 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1490 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 10. April 2018 in Lambsheim statt.
§ 22 48568, Erweiterung 03
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum Oktober 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 10. April 2018
Bohlander 00292490.DOC
RN/Boh
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
