Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 18 EH2+
issued by:
Kraftfahrt-Bundesamt (KBA)
§ 22 51253, Erweiterung 01
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
special wheels for passenger cars 8 J x 18 EH2+
Genehmigungsnummer: 51253 Erweiterung: 01
Approval number: Extension:
1. Genehmigungsinhaber:
Holder of the approval:
AVO-Fahrzeugtechnik GmbH & Co. KG
DE- 67454 Haßloch
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
UA11-8018
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 51253 Erweiterung: 01
Approval number: Extension:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
§ 22 51253, Erweiterung 01
Genehmigungszeichen
Approval identification
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
05.11.2018
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55064017 (2. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 51253 Erweiterung: 01
Approval number: Extension:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
3, 4, 5, 6, 7, 8 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
§ 22 51253, Erweiterung 01
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 51253 Erweiterung: 01
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Siehe Anlage "Liste der Änderungen" des Prüfberichts
See appendix "Liste der Änderungen" of the test report
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 15.11.2018
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 51253, Erweiterung 01
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 51253 Erweiterung Nr.: 01
Approval No. Extension No.:
Ausgabedatum: 22.03.2018 letztes Änderungsdatum: 15.11.2018
Date of issue: last date of amendment:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
55066217 (1. Ausfertigung) 13.03.2018
55064017 (2. Ausfertigung) 05.11.2018
Beschreibungsbogen Nr.: Datum:
§ 22 51253, Erweiterung 01
Information document No.: Date
UA11-8018 23.09.2017
Liste der Änderungen: Datum:
List of modifications: Date
Siehe Anlage "Liste der Änderungen" des Prüfberichts
See appendix "Liste der Änderungen" of the test report
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 51253, Erweiterung 01
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 51253
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
§ 22 51253, Erweiterung 01
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: 51253, Erweiterung 01
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
§ 22 51253, Erweiterung 01
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Prüfbericht Nr. 55064017 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 3
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell ULTRA - UA11
Typ UA11-8018
Radgröße 8 J x 18 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
MB UA11-8018 MB / Ø66,5-Ø57,1 5/112/57,1 30 730 2200 2/2017
MB UA11-8018 MB / Ø66,5-Ø57,1 5/112/57,1 45 730 2200 2/2017
§ 22 51253, Erweiterung 01
MB UA11-8018 MB / ohne Ring 5/112/66,6 30 730 2200 2/2017
MB UA11-8018 MB / ohne Ring 5/112/66,6 45 730 2200 2/2017
5G UA11-8018 5G / ohne Ring 5/120/72,6 30 730 2200 2/2017
5G UA11-8018 5G / ohne Ring 5/120/72,6 45 730 2200 2/2017
Kennzeichnung
KBA-Nummer 51253
Herstellerzeichen ULTRA
Radtyp und Ausführung UA11-8018 (s.o.)
Radgröße 8 J x 18 EH2+
Einpreßtiefe ET...(s.o.)
Gießereikennzeichen TAM
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Prüfbericht Nr. 55064017 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 3
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Ein- Radlast Abroll- Ver- Ort
führung press- (kg) umfang fahren
tiefe (mm)
(mm)
MB 5/112 30 730 2200 FE Myr
MB 5/112 45 730 2200 FE Myr
5G 5/120 30 730 2200 FE Myr
5G 5/120 45 730 2200 FE Myr
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Ort
führung press- (kg) größe
tiefe
§ 22 51253, Erweiterung 01
(mm)
MB 5/112/66,6 45 730 205/40R18 Myr
5G 5/120/72,6 45 730 205/40R18 Myr
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Ver- Ort
führung press- (kg) größe fahren
tiefe
(mm)
MB 5/112/66,6 45 730 285/60R18 FE Tzt
5G 5/120/72,6 45 730 285/60R18 FE Tzt
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 5G ET45 betrug 10,07 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfungen wurden durch folgende Institutionen durchgeführt:
TÜV Rheinland Malaysia, Shah Alam ab August 2017
TÜV Pfalz Technologiezentrum Typprüfstelle Lambsheim ab August 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Prüfbericht Nr. 55064017 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

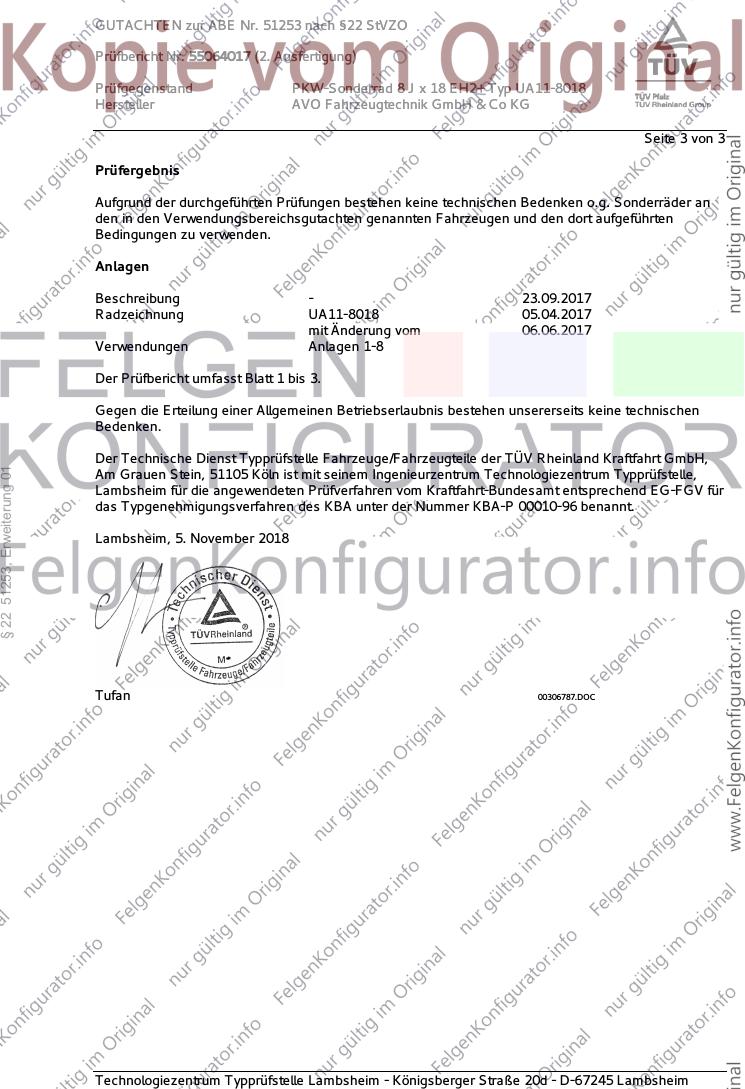

Seite 3 von 3
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 23.09.2017
Radzeichnung UA11-8018 05.04.2017
mit Änderung vom 06.06.2017
Verwendungen Anlagen 1-8
Der Prüfbericht umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
§ 22 51253, Erweiterung 01
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. November 2018
Tufan 00306787.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55064017 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 1
Liste der Änderungen
Es wird geändert:
Es wir berichtigt:
Es wird hinzugefügt: Verwendungsbereichsgutachten ergänzt
Es entfällt:
§ 22 51253, Erweiterung 01
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 21
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell ULTRA - UA11
Typ UA11-8018
Radgröße 8 J x 18 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB UA11-8018 MB / ohne Ring 5/112/66,6 30 730 2200
Kennzeichnungen
KBA-Nummer 51253
§ 22 51253, Erweiterung 01
Herstellerzeichen ULTRA
Radtyp und Ausführung UA11-8018 (s.o.)
Radgröße 8 J x 18 EH2+
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 24
S02 Schraube M14x1,5 Kegel 60° 120 28,3
S03 Schraube M14x1,5 Kegel 60° 140 30
S04 Schraube M14x1,5 Kegel 60° 130 28,3
S05 Schraube M12x1,5 Kegel 60° 130 28
S06 Schraube M14x1,5 Kegel 60° 150 28,3
S07 Schraube M14x1,5 Kegel 60° 150 33
S08 Schraube M14x1,5 Kegel 60° 150 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

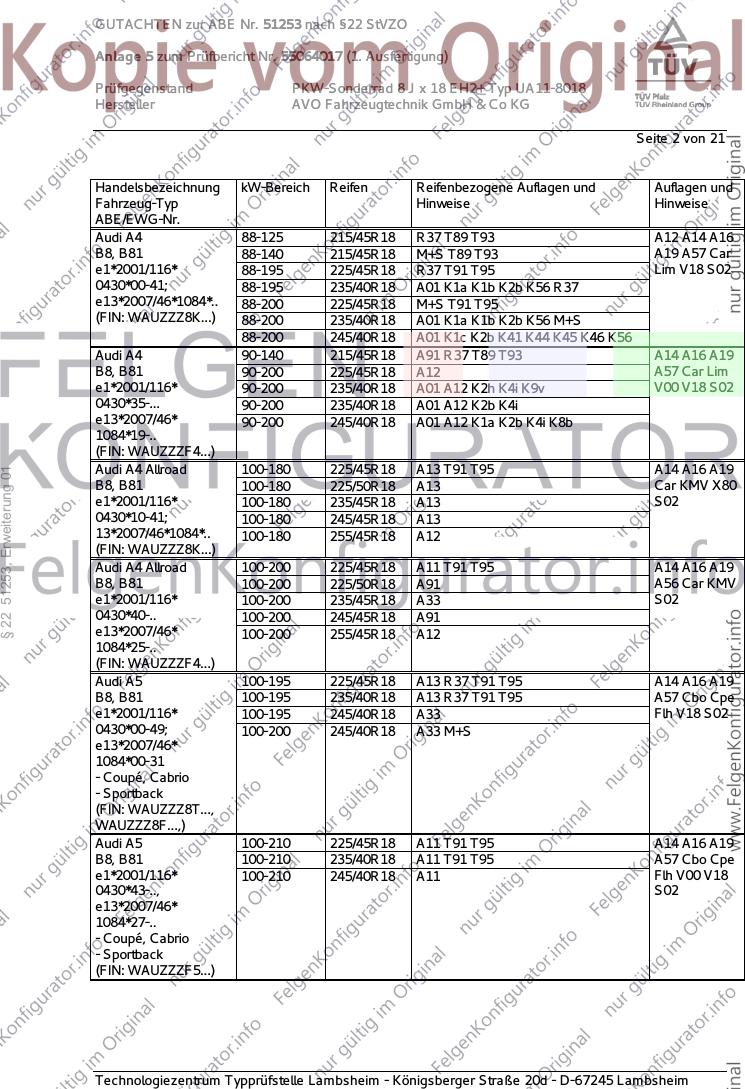

Seite 2 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 215/45R18 R37 T89 T93 A12 A14 A16
B8, B81 88-140 215/45R18 M+S T89 T93 A19 A57 Car
e1*2001/116* 88-195 225/45R18 R37 T91 T95 Lim V18 S02
0430*00-41; 88-195 235/40R18 A01 K1a K1b K2b K56 R37
e13*2007/46*1084*.. 88-200 225/45R18 M+S T91 T95
(FIN: WAUZZZ8K...) 88-200 235/40R18 A01 K1a K1b K2b K56 M+S
88-200 245/40R18 A01 K1c K2b K41 K44 K45 K46 K56
Audi A4 90-140 215/45R18 A91 R37 T89 T93 A14 A16 A19
B8, B81 90-200 225/45R18 A12 A57 Car Lim
e1*2001/116* 90-200 235/40R18 A01 A12 K2h K4i K9v V00 V18 S02
0430*35-... 90-200 235/40R18 A01 A12 K2b K4i
e13*2007/46* 90-200 245/40R18 A01 A12 K1a K2b K4i K8b
1084*19-..
(FIN: WAUZZZF4...)
Audi A4 Allroad 100-180 225/45R18 A13 T91 T95 A14 A16 A19
§ 22 51253, Erweiterung 01
B8, B81 100-180 225/50R18 A13 Car KMV X80
e1*2001/116* 100-180 235/45R18 A13 S02
0430*10-41; 100-180 245/45R18 A13
13*2007/46*1084*.. 100-180 255/45R18 A12
(FIN: WAUZZZ8K...)
Audi A4 Allroad 100-200 225/45R18 A11 T91 T95 A14 A16 A19
B8, B81 100-200 225/50R18 A91 A56 Car KMV
e1*2001/116* 100-200 235/45R18 A33 S02
0430*40-.. 100-200 245/45R18 A91
e13*2007/46* 100-200 255/45R18 A12
1084*25-..
(FIN: WAUZZZF4...)
Audi A5 100-195 225/45R18 A13 R37 T91 T95 A14 A16 A19
B8, B81 100-195 235/40R18 A13 R37 T91 T95 A57 Cbo Cpe
e1*2001/116* 100-195 245/40R18 A33 Flh V18 S02
0430*00-49; 100-200 245/40R18 A33 M+S
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A5 100-210 225/45R18 A11 T91 T95 A14 A16 A19
B8, B81 100-210 235/40R18 A11 T91 T95 A57 Cbo Cpe
e1*2001/116* 100-210 245/40R18 A11 Flh V00 V18
0430*43-.., S02
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

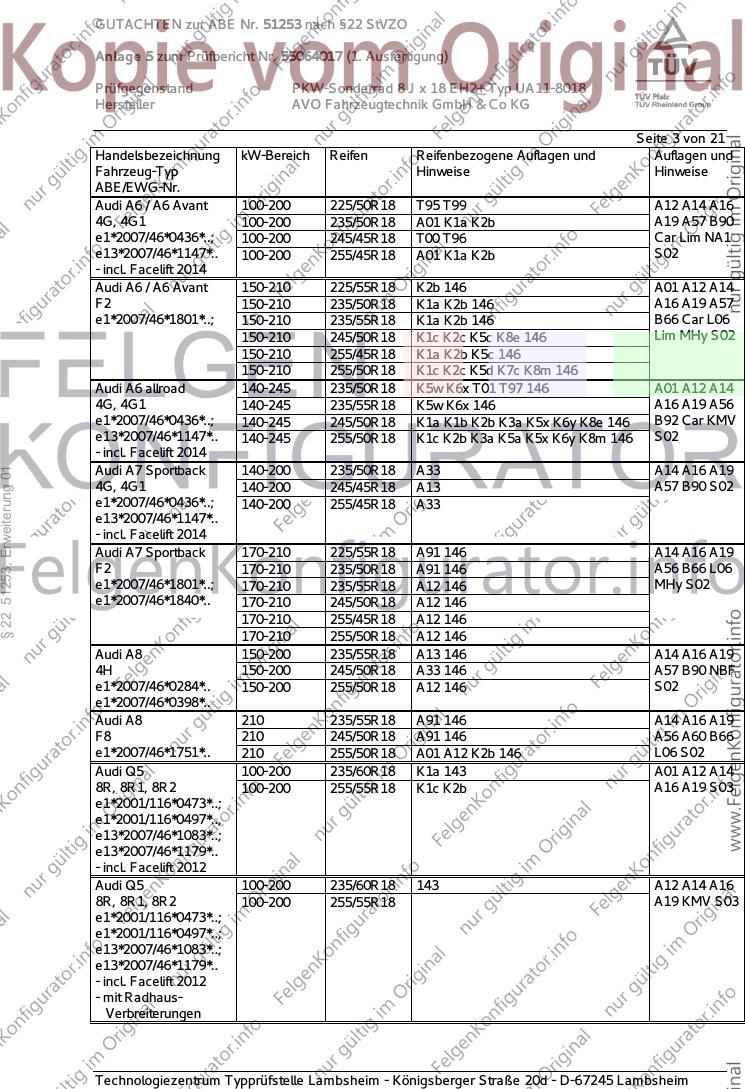

Audi A6 / A6 Avant 100-200 225/50R18 T95 T99 A12 A14 A16
4G, 4G1 100-200 235/50R18 A01 K1a K2b A19 A57 B90
e1*2007/46*0436*..; 100-200 245/45R18 T00 T96 Car Lim NA1
e13*2007/46*1147*.. 100-200 255/45R18 A01 K1a K2b S02
- incl. Facelift 2014
Audi A6 / A6 Avant 150-210 225/55R18 K2b 146 A01 A12 A14
F2 150-210 235/50R18 K1a K2b 146 A16 A19 A57
e1*2007/46*1801*..; 150-210 235/55R18 K1a K2b 146 B66 Car L06
150-210 245/50R18 K1c K2c K5c K8e 146 Lim MHy S02
150-210 255/45R18 K1a K2b K5c 146
150-210 255/50R18 K1c K2c K5d K7c K8m 146
Audi A6 allroad 140-245 235/50R18 K5w K6x T01 T97 146 A01 A12 A14
4G, 4G1 140-245 235/55R18 K5w K6x 146 A16 A19 A56
e1*2007/46*0436*..; 140-245 245/50R18 K1a K1b K2b K3a K5x K6y K8e 146 B92 Car KMV
e13*2007/46*1147*.. 140-245 255/50R18 K1c K2b K3a K5a K5x K6y K8m 146 S02
- incl. Facelift 2014
§ 22 51253, Erweiterung 01
Audi A7 Sportback 140-200 235/50R18 A33 A14 A16 A19
4G, 4G1 140-200 245/45R18 A13 A57 B90 S02
e1*2007/46*0436*..; 140-200 255/45R18 A33
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A7 Sportback 170-210 225/55R18 A91 146 A14 A16 A19
F2 170-210 235/50R18 A91 146 A56 B66 L06
e1*2007/46*1801*..; 170-210 235/55R18 A12 146 MHy S02
e1*2007/46*1840*.. 170-210 245/50R18 A12 146
170-210 255/45R18 A12 146
170-210 255/50R18 A12 146
Audi A8 150-200 235/55R18 A13 146 A14 A16 A19
4H 150-200 245/50R18 A33 146 A57 B90 NBF
e1*2007/46*0284*.. 150-200 255/50R18 A12 146 S02
e1*2007/46*0398*..
Audi A8 210 235/55R18 A91 146 A14 A16 A19
F8 210 245/50R18 A91 146 A56 A60 B66
e1*2007/46*1751*.. 210 255/50R18 A01 A12 K2b 146 L06 S02
Audi Q5 100-200 235/60R18 K1a 143 A01 A12 A14
8R, 8R1, 8R2 100-200 255/55R18 K1c K2b A16 A19 S03
e1*2001/116*0473*..;
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/60R18 143 A12 A14 A16
8R, 8R1, 8R2 100-200 255/55R18 A19 KMV S03
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

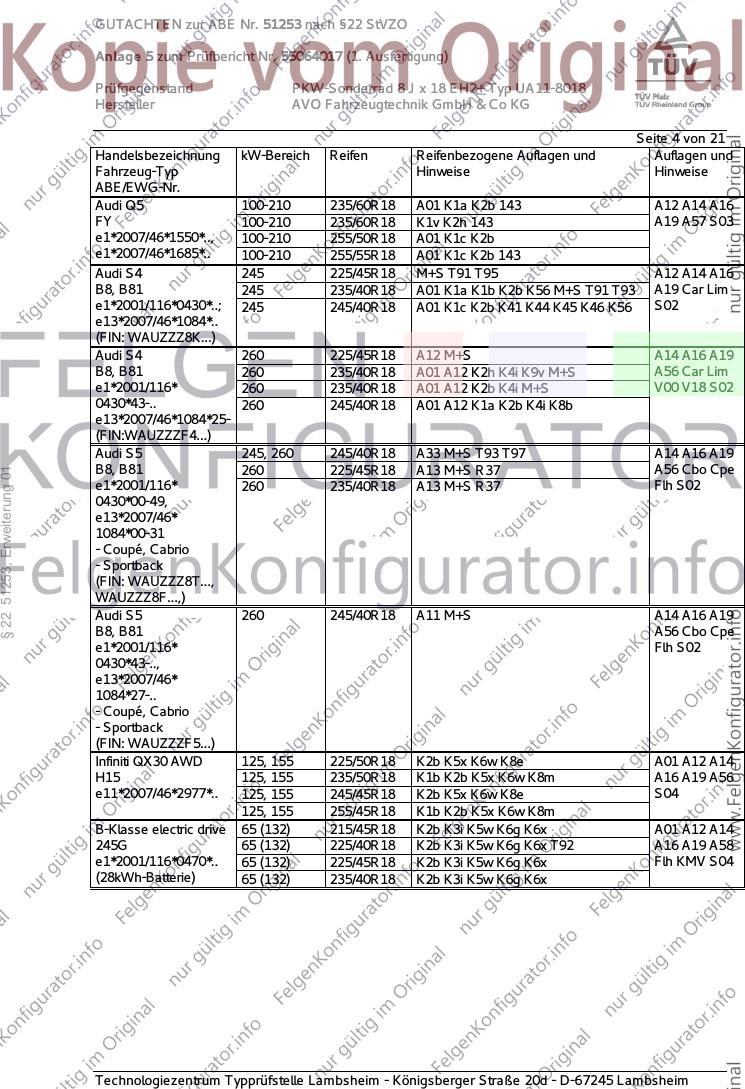

Seite 4 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 100-210 235/60R18 A01 K1a K2b 143 A12 A14 A16
FY 100-210 235/60R18 K1v K2h 143 A19 A57 S03
e1*2007/46*1550*.., 100-210 255/50R18 A01 K1c K2b
e1*2007/46*1685*.. 100-210 255/55R18 A01 K1c K2b 143
Audi S4 245 225/45R18 M+S T91 T95 A12 A14 A16
B8, B81 245 235/40R18 A01 K1a K1b K2b K56 M+S T91 T93 A19 Car Lim
e1*2001/116*0430*..; 245 245/40R18 A01 K1c K2b K41 K44 K45 K46 K56 S02
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi S4 260 225/45R18 A12 M+S A14 A16 A19
B8, B81 260 235/40R18 A01 A12 K2h K4i K9v M+S A56 Car Lim
e1*2001/116* 260 235/40R18 A01 A12 K2b K4i M+S V00 V18 S02
0430*43-.. 260 245/40R18 A01 A12 K1a K2b K4i K8b
e13*2007/46*1084*25-
(FIN:WAUZZZF4...)
Audi S5 245, 260 245/40R18 A33 M+S T93 T97 A14 A16 A19
B8, B81 260 225/45R18 A13 M+S R37 A56 Cbo Cpe
§ 22 51253, Erweiterung 01
e1*2001/116* 260 235/40R18 A13 M+S R37 Flh S02
0430*00-49,
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi S5 260 245/40R18 A11 M+S A14 A16 A19
B8, B81 A56 Cbo Cpe
e1*2001/116* Flh S02
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Infiniti QX30 AWD 125, 155 225/50R18 K2b K5x K6w K8e A01 A12 A14
H15 125, 155 235/50R18 K1b K2b K5x K6w K8m A16 A19 A56
e11*2007/46*2977*.. 125, 155 245/45R18 K2b K5x K6w K8e S04
125, 155 255/45R18 K1b K2b K5x K6w K8m
B-Klasse electric drive 65 (132) 215/45R18 K2b K3i K5w K6g K6x A01 A12 A14
245G 65 (132) 225/40R18 K2b K3i K5w K6g K6x T92 A16 A19 A58
e1*2001/116*0470*.. 65 (132) 225/45R18 K2b K3i K5w K6g K6x Flh KMV S04
(28kWh-Batterie) 65 (132) 235/40R18 K2b K3i K5w K6g K6x
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C 63 AMG 336-373 225/40R18 K1b K2b K41 K42 M+S T88 T92 A01 A12 A14
204, 204K, -/AMG 336-373 235/40R18 K1c K2c K41 K42 K44 M+S A16 A19 Car
e1*2001/116* Cpe K56 Lim
0431*00-32, S04
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 75-200 225/40R18 K45 A01 A12 A14
203 75-200 245/35R18 K2b K42 R03 A16 A19 B33
e1*98/14*0139*.. DB8 V18 S01
C-Klasse 85-155 215/45R18 K1c K2b R37 T89 T93 A01 A12 A14
204 85-190 225/45R18 K1c K2b K5d T91 T95 A16 A19 A58
e1*2001/116* 85-190 235/40R18 K1c K2a K2b K4i K5d K6g K6r T91 Lim MHy V18
§ 22 51253, Erweiterung 01
0431*29-.. T95 S04
- incl. Facelift 2018 85-190 245/40R18 K2c K4i K6h K6r R03
(FIN: WDD205...)
C-Klasse 55-145 225/40R18 K1a K2b K41 K42 K56 T88 T92 A01 A12 A14
HO 55-145 245/35R18 K2c K42 K46 K56 R03 T88 T92 A16 A19 R21
G363, V18 S01
e1*92/53*0001*..
C-Klasse 4matic 125-245 225/45R18 K1c K2b K5d A01 A12 A14
204 125-245 235/40R18 K1c K2a K2b K4i K5d K6g K6r A16 A19 A56
e1*2001/116* 125-245 245/40R18 K2c K4i K6h K6r R03 Lim V18 S04
0431*29-..
- incl. Facelift 2018
(FIN: WDD205...)
C-Klasse Coupé / 110-190 225/45R18 K1c K2b K5d A01 A12 A14
Cabrio 110-190 235/40R18 K1c K2a K2b K4i K5d K6g K6r A16 A19 A58
204 110-190 245/40R18 K2c K4i K6h K6r R03 Cbo Cpe V18
e1*2001/116* S04
0431*37-..
- incl. Facelift 2018
(FIN: WDD205...)
C-Klasse Coupé / 125-245 225/45R18 K1c K2b K5d A01 A12 A14
Cabrio 4matic 125-245 235/40R18 K1c K2a K2b K4i K5d K6g K6r A16 A19 A56
204 125-245 245/40R18 K2c K4i K6h K6r R03 Cbo Cpe V18
e1*2001/116* S04
0431*37-..
- incl. Facelift 2018
(FIN: WDD205...)
C-Klasse Sportcoupé 75-160 225/35R18 K1c T83 T87 A01 A12 A14
203CL 75-200 225/40R18 K1c K45 A16 A19 B33
e1*98/14*0159*.. 75-200 245/35R18 R03 Cpe DB8 V18
S01
C-Klasse T-Modell 55-145 225/40R18 K1a K2b K41 K42 K56 T88 T92 A01 A12 A14
202 55-145 245/35R18 K2c K42 K46 K56 R03 T88 T92 A16 A19 R21
e1*93/81*0034*.. V18 S01

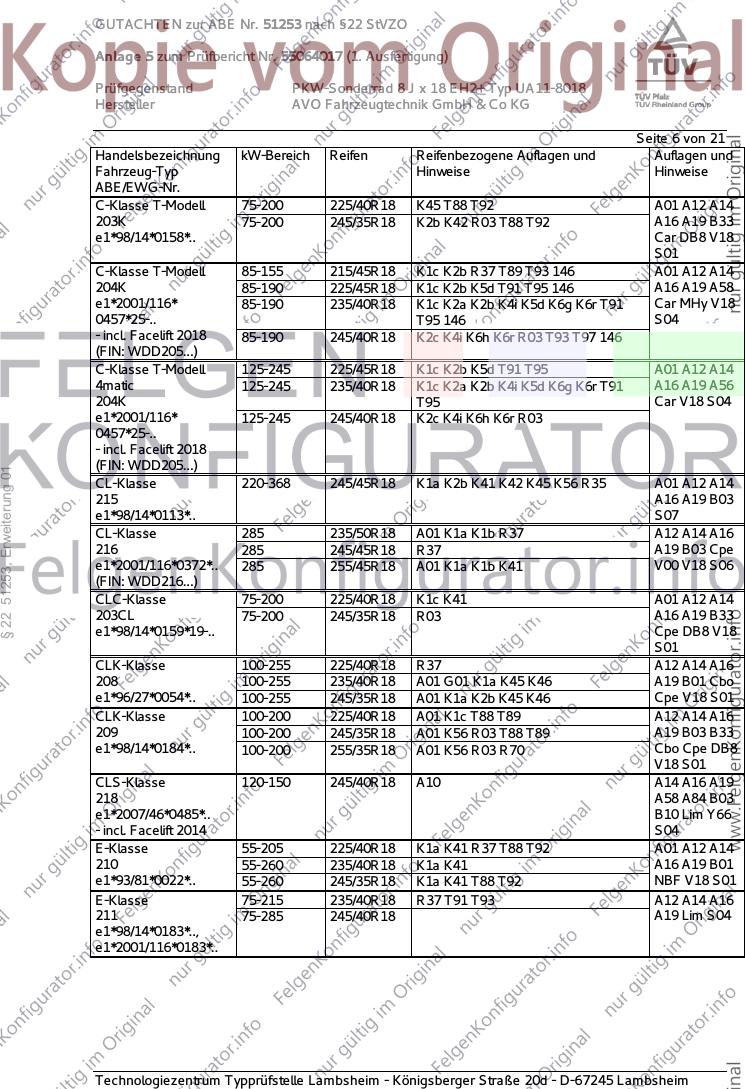

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 6 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 75-200 225/40R18 K45 T88 T92 A01 A12 A14
203K 75-200 245/35R18 K2b K42 R03 T88 T92 A16 A19 B33
e1*98/14*0158*.. Car DB8 V18
S01
C-Klasse T-Modell 85-155 215/45R18 K1c K2b R37 T89 T93 146 A01 A12 A14
204K 85-190 225/45R18 K1c K2b K5d T91 T95 146 A16 A19 A58
e1*2001/116* 85-190 235/40R18 K1c K2a K2b K4i K5d K6g K6r T91 Car MHy V18
0457*25-.. T95 146 S04
- incl. Facelift 2018 85-190 245/40R18 K2c K4i K6h K6r R03 T93 T97 146
(FIN: WDD205...)
C-Klasse T-Modell 125-245 225/45R18 K1c K2b K5d T91 T95 A01 A12 A14
4matic 125-245 235/40R18 K1c K2a K2b K4i K5d K6g K6r T91 A16 A19 A56
204K T95 Car V18 S04
e1*2001/116* 125-245 245/40R18 K2c K4i K6h K6r R03
0457*25-..
- incl. Facelift 2018
(FIN: WDD205...)
§ 22 51253, Erweiterung 01
CL-Klasse 220-368 245/45R18 K1a K2b K41 K42 K45 K56 R35 A01 A12 A14
215 A16 A19 B03
e1*98/14*0113*.. S07
CL-Klasse 285 235/50R18 A01 K1a K1b R37 A12 A14 A16
216 285 245/45R18 R37 A19 B03 Cpe
e1*2001/116*0372*.. 285 255/45R18 A01 K1a K1b K41 V00 V18 S06
(FIN: WDD216...)
CLC-Klasse 75-200 225/40R18 K1c K41 A01 A12 A14
203CL 75-200 245/35R18 R03 A16 A19 B33
e1*98/14*0159*19-.. Cpe DB8 V18
S01
CLK-Klasse 100-255 225/40R18 R37 A12 A14 A16
208 100-255 235/40R18 A01 G01 K1a K45 K46 A19 B01 Cbo
e1*96/27*0054*.. 100-255 245/35R18 A01 K1a K2b K45 K46 Cpe V18 S01
CLK-Klasse 100-200 225/40R18 A01 K1c T88 T89 A12 A14 A16
209 100-200 245/35R18 A01 K56 R03 T88 T89 A19 B03 B33
e1*98/14*0184*.. 100-200 255/35R18 A01 K56 R03 R70 Cbo Cpe DB8
V18 S01
CLS-Klasse 120-150 245/40R18 A10 A14 A16 A19
218 A58 A84 B03
e1*2007/46*0485*.. B10 Lim Y66
- incl. Facelift 2014 S04
E-Klasse 55-205 225/40R18 K1a K41 R37 T88 T92 A01 A12 A14
210 55-260 235/40R18 K1a K41 A16 A19 B01
e1*93/81*0022*.. 55-260 245/35R18 K1a K41 T88 T92 NBF V18 S01
E-Klasse 75-215 235/40R18 R37 T91 T93 A12 A14 A16
211 75-285 245/40R18 A19 Lim S04
e1*98/14*0183*..,
e1*2001/116*0183*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 7 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 100-150 215/45R18 K1a K1b R37 T93 A01 A12 A14
212 100-225 225/40R18 K1a K1b R37 T91 T92 A16 A19 A57
e1*2001/116*0501*.. 100-225 235/40R18 K1c K2b K5d R37 T91 T93 B03 F38 Lim
- mit Luftfederung 100-285 245/40R18 K1c K2b K5d T93 T97 NoH V01 V18
- incl. Facelift 2013 S04
(FIN: WDD212...)
E-Klasse 110-190 225/45R18 A91 R37 T91 T95 A14 A16 A19
212 110-190 225/50R18 A01 A12 K1a K1b K5d R37 A58 Lim NoH
e1*2001/116* 110-190 235/45R18 A12 R37 T94 T98 V18 S06
0501*24-.. 110-190 245/40R18 A01 A12 K1a K1b K5d R02 T93 T97
(FIN: WDD213...) 110-190 245/40R18 A12 R03 T93 T97
110-190 245/45R18 A01 A12 K1a K1b K5d
110-190 255/45R18 A01 A12 K1c K2b K5d K5i K5k
110-190 255/45R18 A01 A12 K1c K2h K5d K5i K5k
E-Klasse 100-150 215/45R18 K1a K1b R37 T93 A01 A12 A14
212, 212G 100-225 225/40R18 K1a K1b R37 T91 T92 A16 A19 A57
e1*2001/116*0501*..; B03 F39 Lim
§ 22 51253, Erweiterung 01
100-225 235/40R18 K1c K2b K5d R37 T91 T93
e1*2007/46*0484*.. 100-245 245/40R18 K1c K2b K5d NoH V01 V18
- incl. Facelift 2013 S04
(FIN: WDD212...)
E-Klasse 4matic 120-143 225/45R18 A91 R37 T91 T95 A14 A16 A19
212 120-143 225/50R18 A01 A12 K1a K1b K5d R37 A56 Lim NoH
e1*2001/116* 120-143 235/45R18 A12 R37 T94 T98 V18 S06
0501*24-.. 120-250 245/40R18 A01 A12 K1a K1b K5d R02 T93 T97
(FIN: WDD213...) 120-250 245/40R18 A12 R03 T93 T97
120-250 245/45R18 A01 A12 K1a K1b K5d
120-250 255/45R18 A01 A12 K1c K2b K5d K5i K5k
120-250 255/45R18 A01 A12 K1c K2h K5d K5i K5k
E-Klasse AMG 350,378 245/40R18 M+S A14 A16 A19
211, 211AMG A58 A63 Lim
e1*98/14*0183*.., S04
e1*2001/116*0183*..,
e1*2001/116*0397*..
E-Klasse AMG T- 350,378 245/40R18 M+S T97 A14 A16 A19
Modell A58 A63 Car
211K, 211K AMG S04
e1*2001/116*0213*..,
e1*2001/116*0398
E-Klasse Cabrio 120-245 235/40R18 K1c K2b K4k K5a A01 A12 A14
207 120-245 245/35R18 K1c K2b K4k K5c K5k K6g K8d T89 A16 A19 A58
e1*2001/116*0502*.. T92 Cbo F39 S04
(FIN: WDD207...) 285 235/40R18 K1c K2b K4k K5a M+S
E-Klasse Coupé 120-225 215/40R18 K1c K2b R37 T89 A01 A12 A14
207 120-225 225/40R18 K1c K2b K4k K5a R37 T88 T89 A16 A19 A58
e1*2001/116*0502*.. 120-225 235/35R18 K1c K2b K4k K5a R37 T90 Cpe F39 V18
(FIN: WDD207...) 120-285 235/40R18 K1c K2b K4k K5a S04
120-285 245/35R18 K1c K2b K4k K5c K5k K6g K8d T88
T89

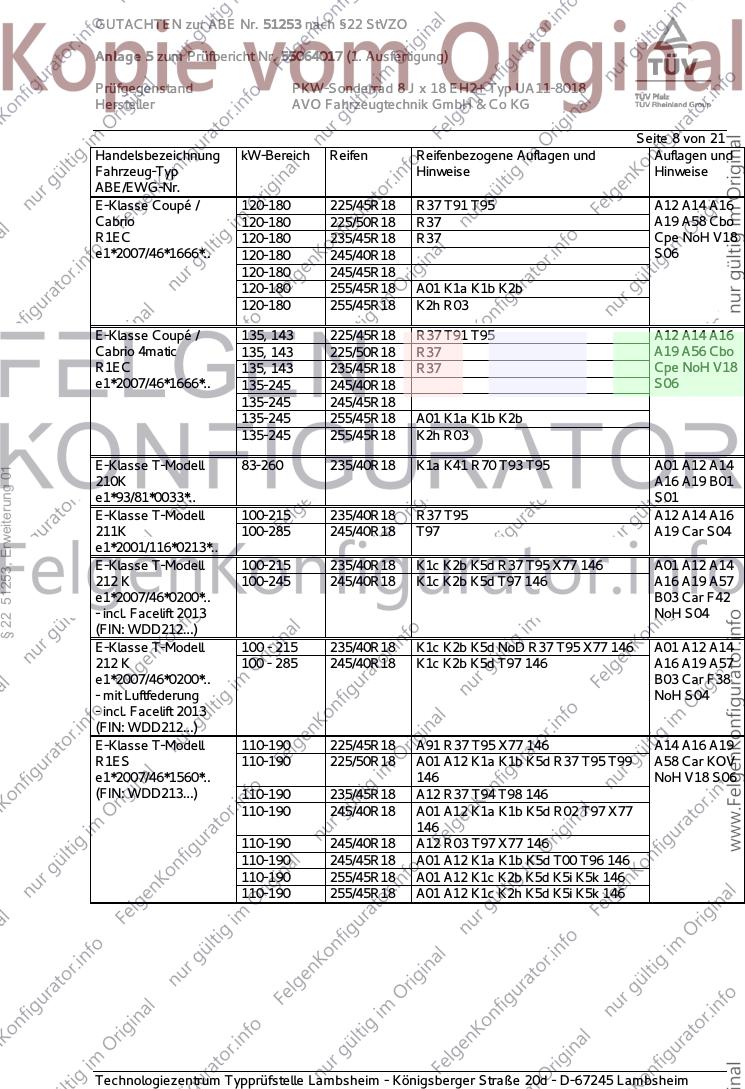

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 8 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse Coupé / 120-180 225/45R18 R37 T91 T95 A12 A14 A16
Cabrio 120-180 225/50R18 R37 A19 A58 Cbo
R1EC 120-180 235/45R18 R37 Cpe NoH V18
e1*2007/46*1666*.. 120-180 245/40R18 S06
120-180 245/45R18
120-180 255/45R18 A01 K1a K1b K2b
120-180 255/45R18 K2h R03
E-Klasse Coupé / 135, 143 225/45R18 R37 T91 T95 A12 A14 A16
Cabrio 4matic 135, 143 225/50R18 R37 A19 A56 Cbo
R1EC 135, 143 235/45R18 R37 Cpe NoH V18
e1*2007/46*1666*.. 135-245 245/40R18 S06
135-245 245/45R18
135-245 255/45R18 A01 K1a K1b K2b
135-245 255/45R18 K2h R03
E-Klasse T-Modell 83-260 235/40R18 K1a K41 R70 T93 T95 A01 A12 A14
§ 22 51253, Erweiterung 01
210K A16 A19 B01
e1*93/81*0033*.. S01
E-Klasse T-Modell 100-215 235/40R18 R37 T95 A12 A14 A16
211K 100-285 245/40R18 T97 A19 Car S04
e1*2001/116*0213*..
E-Klasse T-Modell 100-215 235/40R18 K1c K2b K5d R37 T95 X77 146 A01 A12 A14
212 K 100-245 245/40R18 K1c K2b K5d T97 146 A16 A19 A57
e1*2007/46*0200*.. B03 Car F42
- incl. Facelift 2013 NoH S04
(FIN: WDD212...)
E-Klasse T-Modell 100 - 215 235/40R18 K1c K2b K5d NoD R37 T95 X77 146 A01 A12 A14
212 K 100 - 285 245/40R18 K1c K2b K5d T97 146 A16 A19 A57
e1*2007/46*0200*.. B03 Car F38
- mit Luftfederung NoH S04
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse T-Modell 110-190 225/45R18 A91 R37 T95 X77 146 A14 A16 A19
R1ES 110-190 225/50R18 A01 A12 K1a K1b K5d R37 T95 T99 A58 Car KOV
e1*2007/46*1560*.. 146 NoH V18 S06
(FIN: WDD213...) 110-190 235/45R18 A12 R37 T94 T98 146
110-190 245/40R18 A01 A12 K1a K1b K5d R02 T97 X77
146
110-190 245/40R18 A12 R03 T97 X77 146
110-190 245/45R18 A01 A12 K1a K1b K5d T00 T96 146
110-190 255/45R18 A01 A12 K1c K2b K5d K5i K5k 146
110-190 255/45R18 A01 A12 K1c K2h K5d K5i K5k 146
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 9 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 135, 143 225/45R18 A91 R37 T95 X77 146 A14 A16 A19
4matic 135, 143 225/50R18 A01 A12 K1a K1b K5d R37 T95 T99 A56 Car KOV
R1ES 146 NoH V18 S06
e1*2007/46*1560*.. 135, 143 235/45R18 A12 R37 T98 146
(FIN: WDD213...) 135-250 245/40R18 A01 A12 K1a K1b K5d R02 T97 X77
146
135-250 245/40R18 A12 R03 T97 X77 146
135-250 245/45R18 A01 A12 K1a K1b K5d T00 T96 146
135-250 255/45R18 A01 A12 K1c K2b K5d K5i K5k 146
135-250 255/45R18 A01 A12 K1c K2h K5d K5i K5k 146
GLA 45 AMG 4matic 265, 280 215/55R18 K2b K6v M+S R70 A01 A12 A14
245G, -/AMG 265, 280 225/50R18 K2b K6x K8a M+S A16 A19 A56
e1*2001/116*0470*..; 265, 280 235/45R18 K2b K6v M+S S04
e1*2007/46*1207*.. 265, 280 235/50R18 K1a K1b K2c K5v K6g K6y K8i M+S
265, 280 245/45R18 K2b K6x K8a M+S
265, 280 255/45R18 K1a K1b K2c K5v K6g K6y K8i M+S
§ 22 51253, Erweiterung 01
GLA-Klasse 80-155 215/55R18 K1b K2b K6v R70 A01 A12 A14
245G 80-155 225/50R18 K1a K1b K2b K5v K6x K8a A16 A19 A57
e1*2001/116* 80-155 235/45R18 K1b K2b K6v Flh S04
0470*06-.. 80-155 235/50R18 K1c K2c K5a K5x K6g K6y K8i
80-155 245/45R18 K1a K1b K2b K5v K6x K8a
80-155 255/45R18 K1c K2c K5a K5x K6g K6y K8i
GLC-Coupé 100-190 235/55R18 A10 146 A14 A16 A19
204X 100-190 235/60R18 A10 143 A57 Flh KMV
e1*2001/116* 100-190 255/50R18 A01 A12 K1a 146 V18 S08
0480*18-.. 100-190 255/55R18 A01 A12 K1a 143
(FIN: WDC253...) 100-190 285/50R18 A12 R03 142
GLC-Klasse 100-190 235/55R18 A10 146 A14 A16 A19
204X 100-190 235/60R18 A10 143 A57 MHy S08
e1*2001/116* 100-190 255/50R18 A01 A12 K1a 146
0480*16-.. 100-190 255/55R18 A01 A12 K1a 143
(FIN: WDC253...)
GLK-Klasse 100-225 235/50R18 K1c K2a K2b A01 A12 A14
204X 100-225 235/55R18 K1c K2a K2b A16 A19 S08
e1*2001/116* 100-225 245/50R18 K1c K2c K5a K6a
0480*00-16
(FIN: WDC204...)
S-Klasse 145-368 245/45R18 K1a K41 K42 K44 K56 R35 A01 A12 A14
220 A16 A19 A61
e1*97/27*0099*.. B03 NBF S07
S-Klasse 150-285 235/50R18 R37 146 A12 A14 A16
221 150-285 245/45R18 R37 T96 146 A19 B03 V00
e1*2001/116*0335*.. 150-285 255/45R18 146 V18 S06
(FIN: WDD221...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 10 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

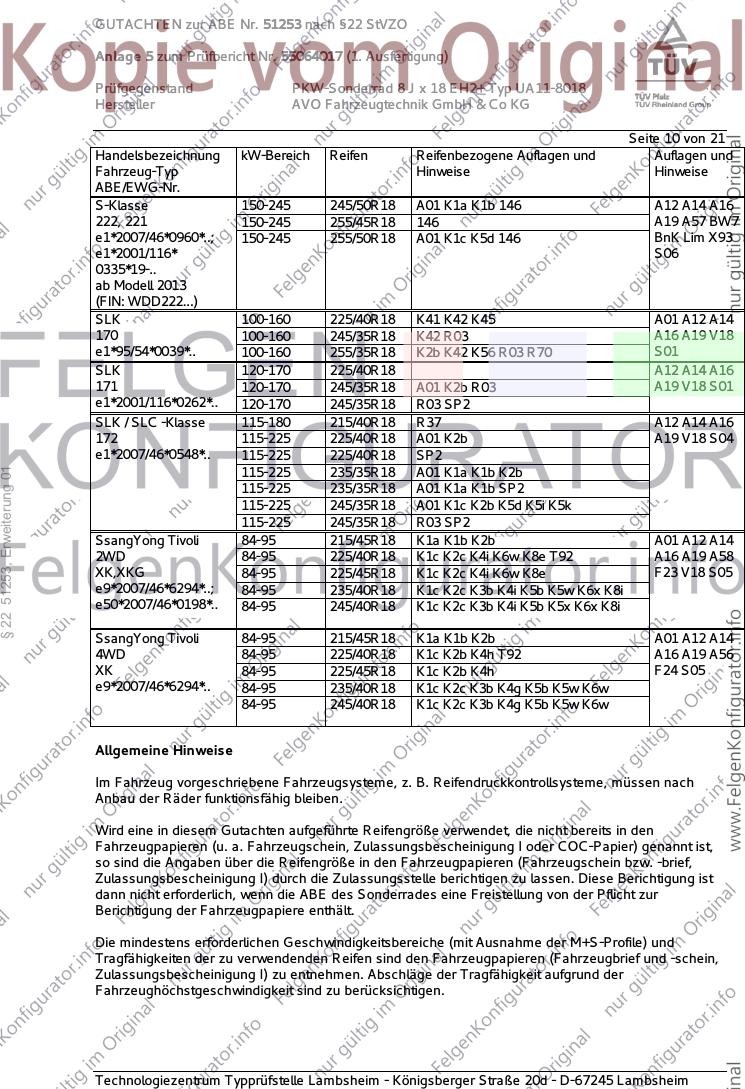

S-Klasse 150-245 245/50R18 A01 K1a K1b 146 A12 A14 A16
222, 221 150-245 255/45R18 146 A19 A57 BW7
e1*2007/46*0960*..; 150-245 255/50R18 A01 K1c K5d 146 BnK Lim X93
e1*2001/116* S06
0335*19-..
ab Modell 2013
(FIN: WDD222...)
SLK 100-160 225/40R18 K41 K42 K45 A01 A12 A14
170 100-160 245/35R18 K42 R03 A16 A19 V18
e1*95/54*0039*.. 100-160 255/35R18 K2b K42 K56 R03 R70 S01
SLK 120-170 225/40R18 A12 A14 A16
171 120-170 245/35R18 A01 K2b R03 A19 V18 S01
e1*2001/116*0262*.. 120-170 245/35R18 R03 SP2
SLK / SLC -Klasse 115-180 215/40R18 R37 A12 A14 A16
172 115-225 225/40R18 A01 K2b A19 V18 S04
e1*2007/46*0548*.. 115-225 225/40R18 SP2
§ 22 51253, Erweiterung 01
115-225 235/35R18 A01 K1a K1b K2b
115-225 235/35R18 A01 K1a K1b SP2
115-225 245/35R18 A01 K1c K2b K5d K5i K5k
115-225 245/35R18 R03 SP2
SsangYong Tivoli 84-95 215/45R18 K1a K1b K2b A01 A12 A14
2WD 84-95 225/40R18 K1c K2c K4i K6w K8e T92 A16 A19 A58
XK,XKG 84-95 225/45R18 K1c K2c K4i K6w K8e F23 V18 S05
e9*2007/46*6294*..; 84-95 235/40R18 K1c K2c K3b K4i K5b K5w K6x K8i
e50*2007/46*0198*.. 84-95 245/40R18 K1c K2c K3b K4i K5b K5x K6x K8i
SsangYong Tivoli 84-95 215/45R18 K1a K1b K2b A01 A12 A14
4WD 84-95 225/40R18 K1c K2b K4h T92 A16 A19 A56
XK 84-95 225/45R18 K1c K2b K4h F24 S05
e9*2007/46*6294*.. 84-95 235/40R18 K1c K2c K3b K4g K5b K5w K6w
84-95 245/40R18 K1c K2c K3b K4g K5b K5w K6w
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 11 von 21
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
§ 22 51253, Erweiterung 01
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
146 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1460 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 12 von 21

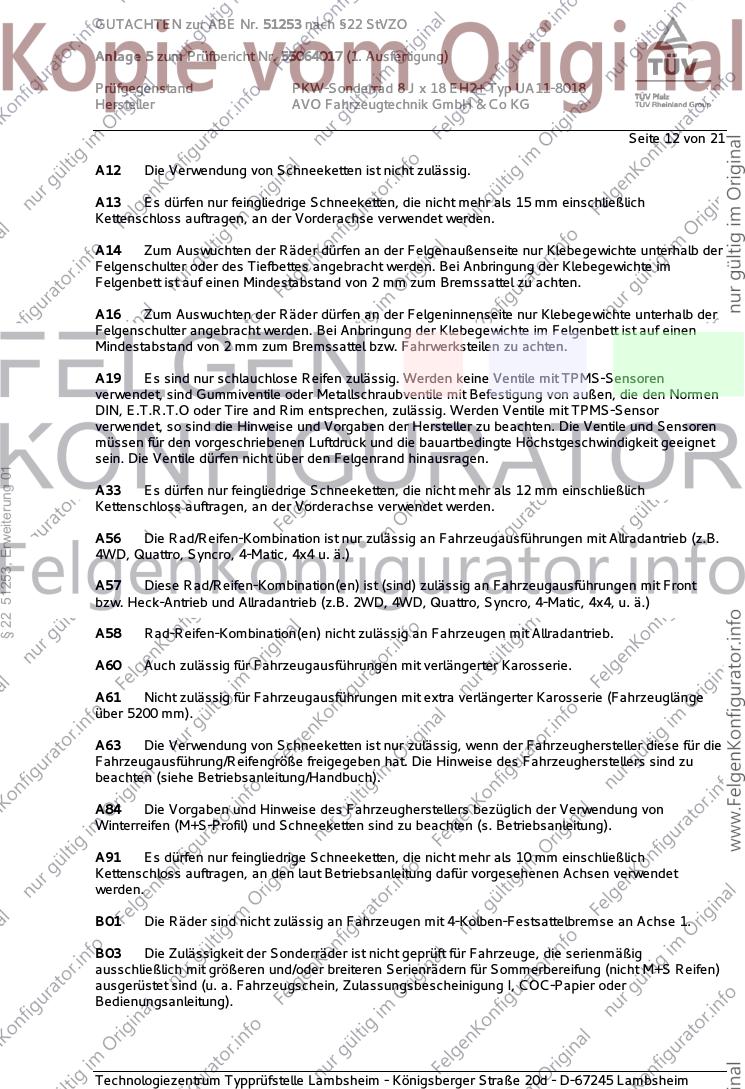

A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
§ 22 51253, Erweiterung 01
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 13 von 21

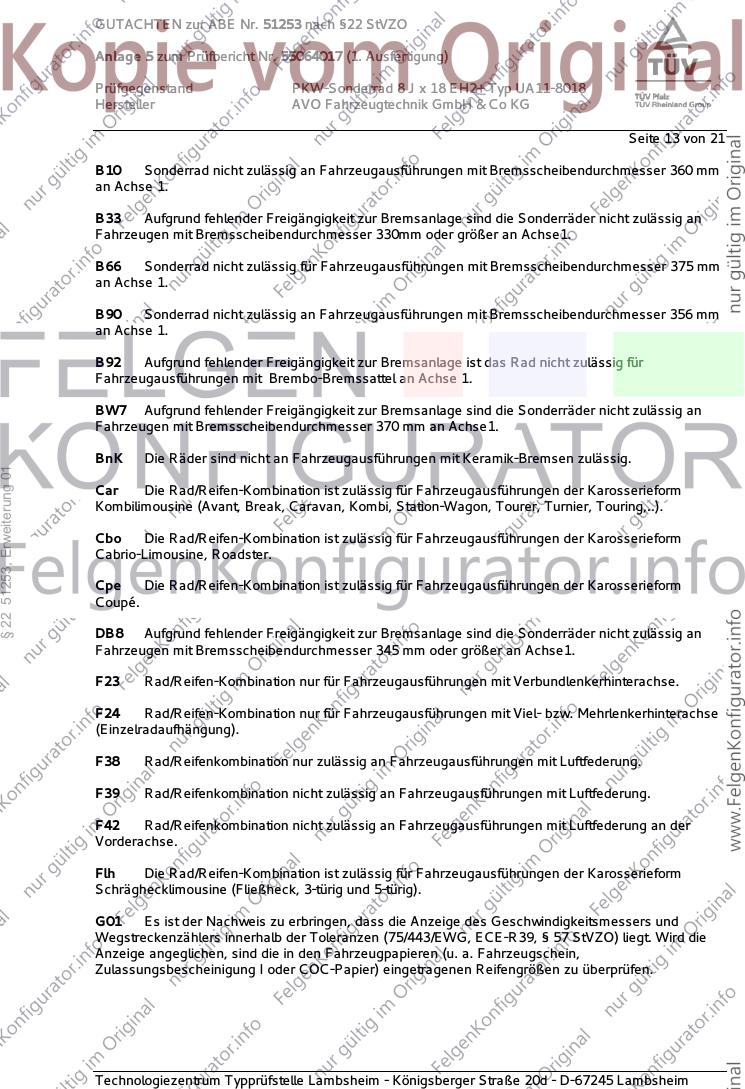

B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
B66 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 375 mm
an Achse 1.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
§ 22 51253, Erweiterung 01
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 14 von 21
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
§ 22 51253, Erweiterung 01
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 15 von 21
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
§ 22 51253, Erweiterung 01
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 16 von 21
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
§ 22 51253, Erweiterung 01
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 17 von 21
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
§ 22 51253, Erweiterung 01
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 18 von 21
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 51253, Erweiterung 01
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 19 von 21
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 51253, Erweiterung 01
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 20 von 21
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
§ 22 51253, Erweiterung 01
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad) mit serienmäßigen Reifengrößen 225/55R17
oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Y66 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugausführungen mit Allradantrieb in Verbindung mit Bremsscheibendurchmesser 344 mm an
Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 4. November 2018 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 21 von 21
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 21 und gilt für Sonderräder ab Herstellungsdatum Februar 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 4. November 2018
§ 22 51253, Erweiterung 01
Tufan 00306717.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§ 22 51253, Erweiterung 01
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
