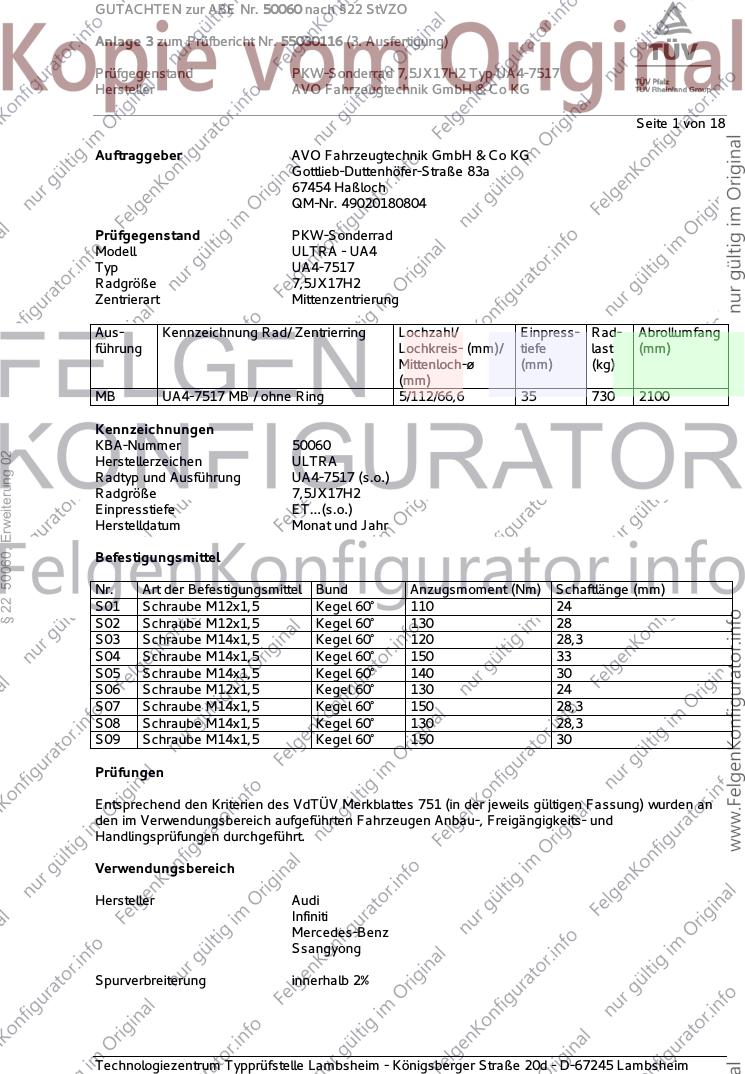

GUTACHTEN zur ABE Nr. 50060 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030116 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ UA4-7517
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 18
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell ULTRA - UA4
Typ UA4-7517
Radgröße 7,5JX17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB UA4-7517 MB / ohne Ring 5/112/66,6 35 730 2100
Kennzeichnungen
KBA-Nummer 50060
§ 22 50060, Erweiterung 02
Herstellerzeichen ULTRA
Radtyp und Ausführung UA4-7517 (s.o.)
Radgröße 7,5JX17H2
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 24
S02 Schraube M12x1,5 Kegel 60° 130 28
S03 Schraube M14x1,5 Kegel 60° 120 28,3
S04 Schraube M14x1,5 Kegel 60° 150 33
S05 Schraube M14x1,5 Kegel 60° 140 30
S06 Schraube M12x1,5 Kegel 60° 130 24
S07 Schraube M14x1,5 Kegel 60° 150 28,3
S08 Schraube M14x1,5 Kegel 60° 130 28,3
S09 Schraube M14x1,5 Kegel 60° 150 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50060 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030116 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ UA4-7517
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 18

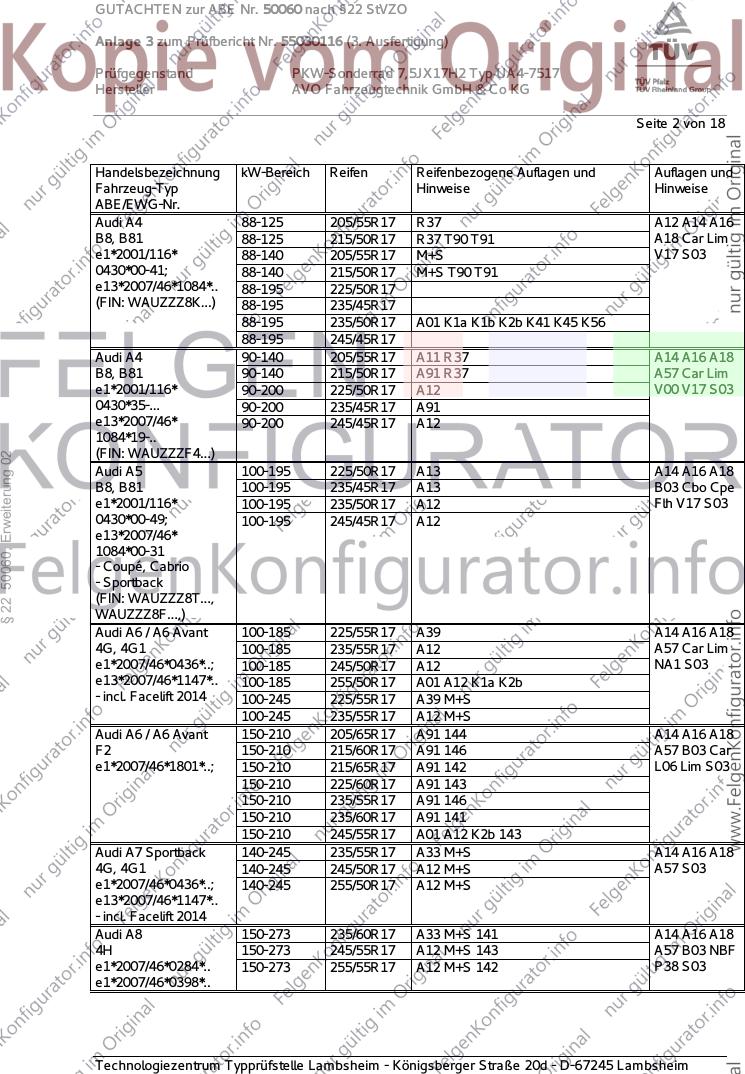

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 205/55R17 R37 A12 A14 A16
B8, B81 88-125 215/50R17 R37 T90 T91 A18 Car Lim
e1*2001/116* 88-140 205/55R17 M+S V17 S03
0430*00-41; 88-140 215/50R17 M+S T90 T91
e13*2007/46*1084*.. 88-195 225/50R17
(FIN: WAUZZZ8K...) 88-195 235/45R17
88-195 235/50R17 A01 K1a K1b K2b K41 K45 K56
88-195 245/45R17
Audi A4 90-140 205/55R17 A11 R37 A14 A16 A18
B8, B81 90-140 215/50R17 A91 R37 A57 Car Lim
e1*2001/116* 90-200 225/50R17 A12 V00 V17 S03
0430*35-... 90-200 235/45R17 A91
e13*2007/46* 90-200 245/45R17 A12
1084*19-..
(FIN: WAUZZZF4...)
§ 22 50060, Erweiterung 02
Audi A5 100-195 225/50R17 A13 A14 A16 A18
B8, B81 100-195 235/45R17 A13 B03 Cbo Cpe
e1*2001/116* 100-195 235/50R17 A12 Flh V17 S03
0430*00-49; 100-195 245/45R17 A12
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A6 / A6 Avant 100-185 225/55R17 A39 A14 A16 A18
4G, 4G1 100-185 235/55R17 A12 A57 Car Lim
e1*2007/46*0436*..; 100-185 245/50R17 A12 NA1 S03
e13*2007/46*1147*.. 100-185 255/50R17 A01 A12 K1a K2b
- incl. Facelift 2014 100-245 225/55R17 A39 M+S
100-245 235/55R17 A12 M+S
Audi A6 / A6 Avant 150-210 205/65R17 A91 144 A14 A16 A18
F2 150-210 215/60R17 A91 146 A57 B03 Car
e1*2007/46*1801*..; 150-210 215/65R17 A91 142 L06 Lim S03
150-210 225/60R17 A91 143
150-210 235/55R17 A91 146
150-210 235/60R17 A91 141
150-210 245/55R17 A01 A12 K2b 143
Audi A7 Sportback 140-245 235/55R17 A33 M+S A14 A16 A18
4G, 4G1 140-245 245/50R17 A12 M+S A57 S03
e1*2007/46*0436*..; 140-245 255/50R17 A12 M+S
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A8 150-273 235/60R17 A33 M+S 141 A14 A16 A18
4H 150-273 245/55R17 A12 M+S 143 A57 B03 NBF
e1*2007/46*0284*.. 150-273 255/55R17 A12 M+S 142 P38 S03
e1*2007/46*0398*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50060 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030116 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ UA4-7517
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 100-110 225/65R17 A58 A63 M+S R09 140 A14 A16 A18
8R, 8R1, 8R2 100-110 235/65R17 A12 A58 M+S 137 S05
e1*2001/116*0473*..; 100-200 235/65R17 A32 A56 M+S 137
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-110 225/65R17 A58 A63 M+S R09 140 A14 A16 A18
8R, 8R1, 8R2 100-110 235/65R17 A12 A58 M+S 137 KMV S05
e1*2001/116*0473*..; 100-200 235/65R17 A32 A56 M+S 137
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 100-210 235/65R17 A31 M+S 137 A14 A16 A18
§ 22 50060, Erweiterung 02
FY 100-210 255/55R17 A01 A12 K1a K2b M+S 142 A57 S05
e1*2007/46*1550*.., 100-210 255/55R17 A12 K1v K2h M+S 142
e1*2007/46*1685*.. 100-210 255/60R17 A01 A12 K1a K2b M+S 137
100-210 255/60R17 A12 K1v K2h M+S 137
Infiniti QX30 AWD 125, 155 215/60R17 A12 A14 A16
H15 125, 155 225/55R17 A18 A56 S08
e11*2007/46*2977*.. 125, 155 225/60R17
125, 155 235/55R17 A01 K5v K6w
125, 155 245/50R17 A01 K2b K5x K6w K8e
125, 155 245/55R17 A01 K2b K5x K6w K8e
A-Klasse 44-103 205/40R17 K1c K2c K41 K42 K46 K56 R35 A01 A12 A14
168 A16 A18 A60
e1*96/79*0073*.. DBA S01
nur mit ESP
A-Klasse 60-142 205/45R17 K1c K2b K42 R37 A01 A12 A14
169 60-142 215/45R17 K14 K1c K2b K41 K42 K44 A16 A18 S08
e1*2001/116*0288*..
A-Klasse 66-135 205/45R17 K2b T88 A01 A12 A14
176, 245G 66-135 205/50R17 K1c K2b K5d A16 A18 A57
e1*2007/46*0928*..; 66-135 215/45R17 K1a K2b T87 T91 Flh V00 V17
e1*2001/116* 66-160 205/50R17 K1c K2b K5d M+S S08
0470*04-.. 66-160 215/45R17 K1a K2b M+S T87 T91
66-160 225/45R17 K1c K2b K5d
66-160 235/45R17 K1c K2c K4i K5d K5k K6g K7d K8h
A-Klasse 80-165 205/50R17 K1a K1b K2b K5d K6f A01 A12 A14
F2A 80-165 205/55R17 K1a K1b K2b K5d K6f K7a A16 A18 A58
e1*2007/46*1829*.. 80-165 215/50R17 K1c K2b K5d K6f K7i K8h P35 V17 Y85
(FIN: WDD177...) 80-165 225/50R17 K1c K2c K5d K6f K7i K8m S08
80-165 235/45R17 K1c K2b K5d K6f K7i K8h
B-Klasse 70-142 205/45R17 K42 T84 A01 A12 A14
245 70-142 205/50R17 K1c K2b K41 K42 K44 K56 A16 A18 V17
e1*2001/116*0314*.. 70-142 215/45R17 K1a K1b K2b K41 K42 S08
70-142 225/45R17 K1c K2b K41 K42 K44 K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50060 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030116 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ UA4-7517
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
B-Klasse 66-135 205/45R17 K2b T88 A01 A12 A14
246, 245G 66-135 205/50R17 K1c K2c K4i K5c K8h A16 A18 A57
e1*2007/46*0751*..; 66-135 215/45R17 K1a K1b K2b T87 T91 NoE V00 V17
e1*2001/116* 66-155 205/50R17 K1c K2c K4i K5c K8h M+S S08
0470*04-.. 66-155 215/45R17 K1a K1b K2b M+S T87 T91
- incl. Facelift 2014 66-155 225/45R17 K1c K2c K4i K5c K8h
B-Klasse electric drive 65 (132) 205/50R17 A12 A14 A16
245G 65 (132) 205/55R17 A18 A58 Flh
e1*2001/116*0470*.. 65 (132) 215/50R17 A01 K5w K6w KMV S08
(28kWh-Batterie) 65 (132) 225/45R17 A01 K5w K6w
65 (132) 225/50R17 A01 K2b K3i K5w K6g K6x
65 (132) 235/45R17 A01 K5w K6w
C-Klasse 88-215 205/50R17 A01 K1a K1b K2b K41 K42 K56 R37 A12 A14 A16
204 88-215 215/45R17 R37 T87 T88 T91 A18 Cpe Lim
e1*2001/116*0431*.. 88-225 225/45R17 A01 K1c K2b K41 K42 K56 S08
- Limousine/Coupe
§ 22 50060, Erweiterung 02
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-155 205/55R17 R37 A12 A14 A16
204 85-155 215/50R17 A01 K1c K2b R37 A18 A58 Lim
e1*2001/116* 85-190 225/50R17 A01 K1c K2b MHy V17 S08
0431*29-.. 85-190 235/45R17 A01 K1c K2b
(FIN: WDD205...) 85-190 245/45R17 A01 K1c K2b K5d
C-Klasse 4matic 125-245 225/50R17 K1c K2b A01 A12 A14
204 125-245 235/45R17 K1c K2b A16 A18 A56
e1*2001/116* 125-245 245/45R17 K1c K2b K5d Lim V17 S08
0431*29-..
(FIN: WDD205...)
C-Klasse Coupé / 115-180 225/50R17 K1c K2b A01 A12 A14
Cabrio 115-180 235/45R17 K1c K2b A16 A18 A58
204 115-180 245/45R17 K1c K2b K5d Cbo Cpe V17
e1*2001/116* S08
0431*37-..
(FIN: WDD205...)
C-Klasse Coupé / 125-245 225/50R17 K1c K2b A01 A12 A14
Cabrio 4matic 125-245 235/45R17 K1c K2b A16 A18 A56
204 125-245 245/45R17 K1c K2b K5d Cbo Cpe V17
e1*2001/116* S08
0431*37-..
(FIN: WDD205...)
C-Klasse T-Modell 88-170 205/50R17 A01 K1a K1b K2b K41 K42 K56 R37 A12 A14 A16
204K T89 T93 A18 Car S08
e1*2001/116*0457*.. 88-170 215/45R17 R37 T91
- incl. Facelift 2011 88-225 225/45R17 A01 K1c K2b K41 K42 K56 T90 T91
(FIN: WDD204...) T94
C-Klasse T-Modell 85-155 205/55R17 R37 T91 T95 146 A12 A14 A16
204K 85-155 215/50R17 A01 K1c K2b R37 T91 T95 146 A18 A58 Car
e1*2001/116* 85-190 225/50R17 A01 K1c K2b T94 T98 146 MHy V17 S08
0457*25-.. 85-190 235/45R17 A01 K1c K2b T94 T97 146
(FIN: WDD205...) 85-190 245/45R17 A01 K1c K2b K5d 146
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

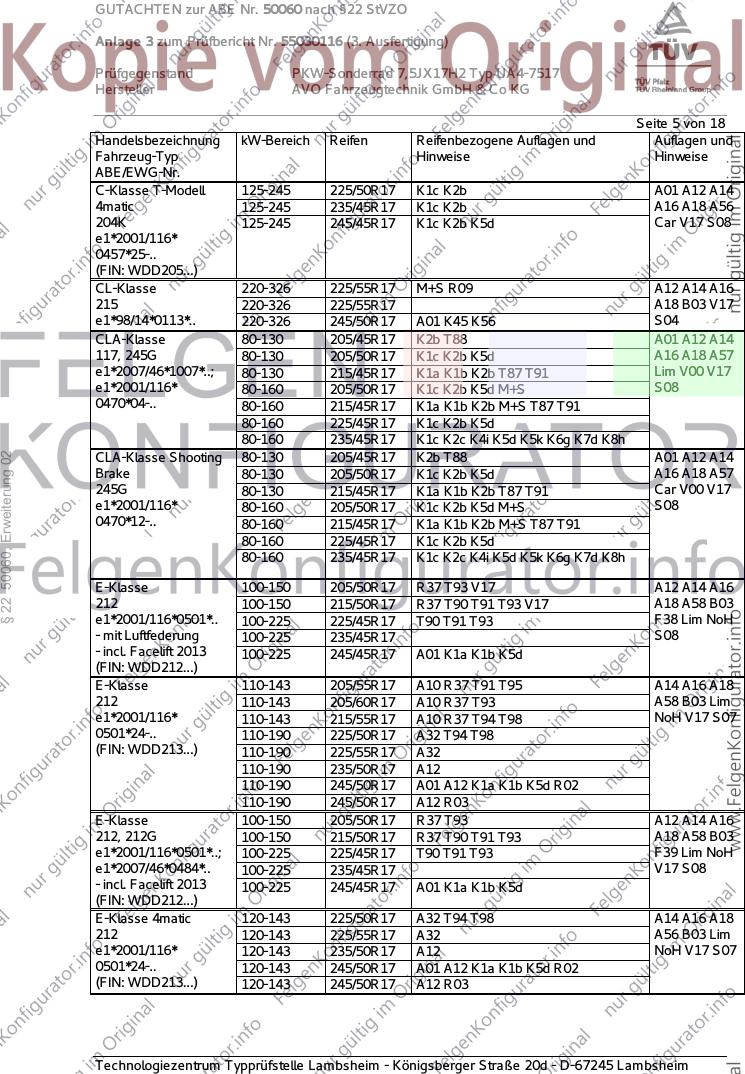

GUTACHTEN zur ABE Nr. 50060 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030116 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ UA4-7517
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 125-245 225/50R17 K1c K2b A01 A12 A14
4matic 125-245 235/45R17 K1c K2b A16 A18 A56
204K 125-245 245/45R17 K1c K2b K5d Car V17 S08
e1*2001/116*
0457*25-..
(FIN: WDD205...)
CL-Klasse 220-326 225/55R17 M+S R09 A12 A14 A16
215 220-326 225/55R17 A18 B03 V17
e1*98/14*0113*.. 220-326 245/50R17 A01 K45 K56 S04
CLA-Klasse 80-130 205/45R17 K2b T88 A01 A12 A14
117, 245G 80-130 205/50R17 K1c K2b K5d A16 A18 A57
e1*2007/46*1007*..; 80-130 215/45R17 K1a K1b K2b T87 T91 Lim V00 V17
e1*2001/116* 80-160 205/50R17 K1c K2b K5d M+S S08
0470*04-.. 80-160 215/45R17 K1a K1b K2b M+S T87 T91
80-160 225/45R17 K1c K2b K5d
80-160 235/45R17 K1c K2c K4i K5d K5k K6g K7d K8h
§ 22 50060, Erweiterung 02
CLA-Klasse Shooting 80-130 205/45R17 K2b T88 A01 A12 A14
Brake 80-130 205/50R17 K1c K2b K5d A16 A18 A57
245G 80-130 215/45R17 K1a K1b K2b T87 T91 Car V00 V17
e1*2001/116* 80-160 205/50R17 K1c K2b K5d M+S S08
0470*12-.. 80-160 215/45R17 K1a K1b K2b M+S T87 T91
80-160 225/45R17 K1c K2b K5d
80-160 235/45R17 K1c K2c K4i K5d K5k K6g K7d K8h
E-Klasse 100-150 205/50R17 R37 T93 V17 A12 A14 A16
212 100-150 215/50R17 R37 T90 T91 T93 V17 A18 A58 B03
e1*2001/116*0501*.. 100-225 225/45R17 T90 T91 T93 F38 Lim NoH
- mit Luftfederung 100-225 235/45R17 S08
- incl. Facelift 2013 100-225 245/45R17 A01 K1a K1b K5d
(FIN: WDD212...)
E-Klasse 110-143 205/55R17 A10 R37 T91 T95 A14 A16 A18
212 110-143 205/60R17 A10 R37 T93 A58 B03 Lim
e1*2001/116* 110-143 215/55R17 A10 R37 T94 T98 NoH V17 S07
0501*24-.. 110-190 225/50R17 A32 T94 T98
(FIN: WDD213...) 110-190 225/55R17 A32
110-190 235/50R17 A12
110-190 245/50R17 A01 A12 K1a K1b K5d R02
110-190 245/50R17 A12 R03
E-Klasse 100-150 205/50R17 R37 T93 A12 A14 A16
212, 212G 100-150 215/50R17 R37 T90 T91 T93 A18 A58 B03
e1*2001/116*0501*..; 100-225 225/45R17 T90 T91 T93 F39 Lim NoH
e1*2007/46*0484*.. 100-225 235/45R17 V17 S08
- incl. Facelift 2013 100-225 245/45R17 A01 K1a K1b K5d
(FIN: WDD212...)
E-Klasse 4matic 120-143 225/50R17 A32 T94 T98 A14 A16 A18
212 120-143 225/55R17 A32 A56 B03 Lim
e1*2001/116* 120-143 235/50R17 A12 NoH V17 S07
0501*24-.. 120-143 245/50R17 A01 A12 K1a K1b K5d R02
(FIN: WDD213...) 120-143 245/50R17 A12 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

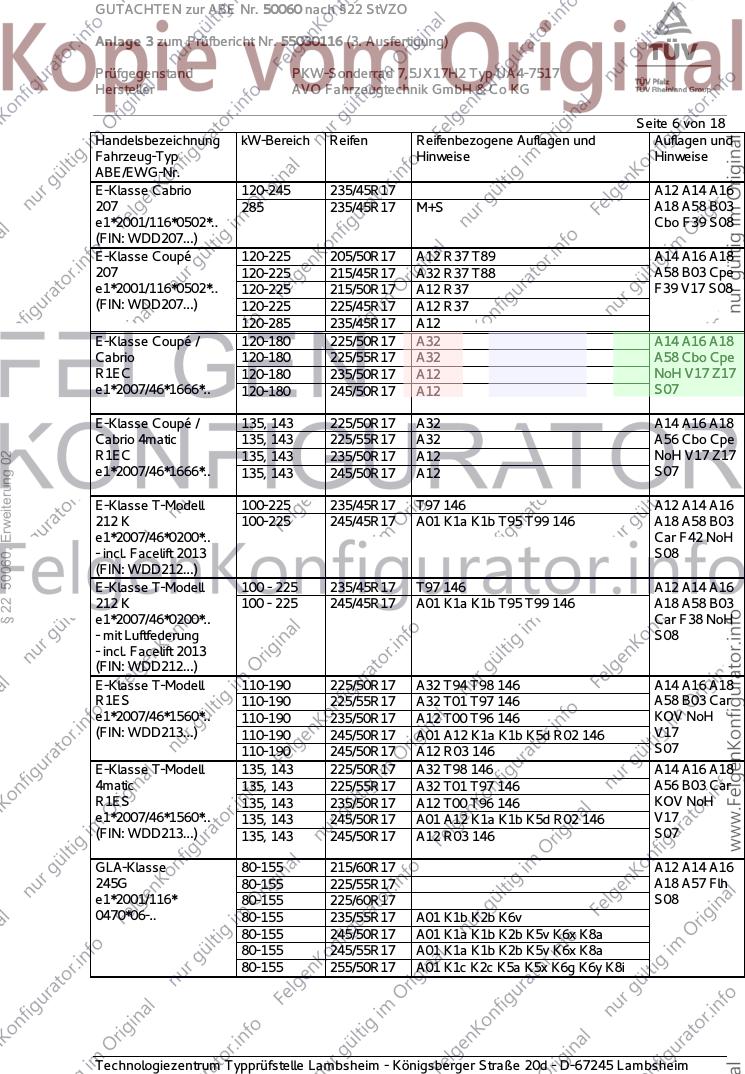

GUTACHTEN zur ABE Nr. 50060 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030116 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ UA4-7517
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse Cabrio 120-245 235/45R17 A12 A14 A16
207 285 235/45R17 M+S A18 A58 B03
e1*2001/116*0502*.. Cbo F39 S08
(FIN: WDD207...)
E-Klasse Coupé 120-225 205/50R17 A12 R37 T89 A14 A16 A18
207 120-225 215/45R17 A32 R37 T88 A58 B03 Cpe
e1*2001/116*0502*.. 120-225 215/50R17 A12 R37 F39 V17 S08
(FIN: WDD207...) 120-225 225/45R17 A12 R37
120-285 235/45R17 A12
E-Klasse Coupé / 120-180 225/50R17 A32 A14 A16 A18
Cabrio 120-180 225/55R17 A32 A58 Cbo Cpe
R1EC 120-180 235/50R17 A12 NoH V17 Z17
e1*2007/46*1666*.. 120-180 245/50R17 A12 S07
E-Klasse Coupé / 135, 143 225/50R17 A32 A14 A16 A18
Cabrio 4matic 135, 143 225/55R17 A32 A56 Cbo Cpe
R1EC NoH V17 Z17
§ 22 50060, Erweiterung 02
135, 143 235/50R17 A12
e1*2007/46*1666*.. 135, 143 245/50R17 A12 S07
E-Klasse T-Modell 100-225 235/45R17 T97 146 A12 A14 A16
212 K 100-225 245/45R17 A01 K1a K1b T95 T99 146 A18 A58 B03
e1*2007/46*0200*.. Car F42 NoH
- incl. Facelift 2013 S08
(FIN: WDD212...)
E-Klasse T-Modell 100 - 225 235/45R17 T97 146 A12 A14 A16
212 K 100 - 225 245/45R17 A01 K1a K1b T95 T99 146 A18 A58 B03
e1*2007/46*0200*.. Car F38 NoH
- mit Luftfederung S08
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse T-Modell 110-190 225/50R17 A32 T94 T98 146 A14 A16 A18
R1ES 110-190 225/55R17 A32 T01 T97 146 A58 B03 Car
e1*2007/46*1560*.. 110-190 235/50R17 A12 T00 T96 146 KOV NoH
(FIN: WDD213...) 110-190 245/50R17 A01 A12 K1a K1b K5d R02 146 V17
110-190 245/50R17 A12 R03 146 S07
E-Klasse T-Modell 135, 143 225/50R17 A32 T98 146 A14 A16 A18
4matic 135, 143 225/55R17 A32 T01 T97 146 A56 B03 Car
R1ES 135, 143 235/50R17 A12 T00 T96 146 KOV NoH
e1*2007/46*1560*.. 135, 143 245/50R17 A01 A12 K1a K1b K5d R02 146 V17
(FIN: WDD213...) 135, 143 245/50R17 A12 R03 146 S07
GLA-Klasse 80-155 215/60R17 A12 A14 A16
245G 80-155 225/55R17 A18 A57 Flh
e1*2001/116* 80-155 225/60R17 S08
0470*06-.. 80-155 235/55R17 A01 K1b K2b K6v
80-155 245/50R17 A01 K1a K1b K2b K5v K6x K8a
80-155 245/55R17 A01 K1a K1b K2b K5v K6x K8a
80-155 255/50R17 A01 K1c K2c K5a K5x K6g K6y K8i
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50060 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030116 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ UA4-7517
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLC-Klasse 100-190 235/60R17 A10 141 A14 A16 A18
204X 100-190 235/65R17 A10 137 A57 B03 B10
e1*2001/116* 100-190 255/60R17 A91 137 S09
0480*16-..
(FIN: WDC253...)
GLK-Klasse 100-225 235/60R17 K1b A01 A12 A14
204X 100-225 245/55R17 K1c K2a K2b A16 A18 V17
e1*2001/116* 100-225 255/55R17 K1c K2c K5a K6a S07
0480*00-16
(FIN: WDC204...)
S-Klasse 145-326 225/55R17 K42 K56 A01 A12 A14
220 145-326 225/55R17 K42 K56 M+S R09 A16 A18 A61
e1*97/27*0099*.. 145-326 245/50R17 K42 K56 B03 NBF V17
S04
SLK / SLC -Klasse 115-180 205/50R17 A12 R37 A14 A16 A18
172 115-180 215/45R17 A91 R37 V17 S08
e1*2007/46*0548*.. 115-225 225/45R17 A12
§ 22 50060, Erweiterung 02
Vaneo 55-92 205/40R17 K1c K2b T84 A01 A12 A14
414 55-92 215/40R17 K1c K2c T83 T85 T87 A16 A18 S06
e1*98/14*0185*..,
e1*2001/116*0185*..
SsangYong Tivoli 84-95 205/50R17 K1a K1b K2b A01 A12 A14
2WD 84-95 205/55R17 K1a K1b K2b A16 A18 A58
XK,XKG 84-95 215/50R17 K1c K2c F23 V17 S02
e9*2007/46*6294*..; 84-95 225/45R17 K1a K1b K2b
e50*2007/46*0198*.. 84-95 225/50R17 K1c K2c K4i K6w K8e
84-95 235/45R17 K1c K2c K4i K6w K8e
84-95 245/45R17 K1c K2c K4i K6w K8e
SsangYong Tivoli 84-95 205/50R17 K1b A01 A12 A14
4WD 84-95 205/55R17 K1b A16 A18 A56
XK 84-95 215/50R17 K1a K1b K2b F24 S02
e9*2007/46*6294*.. 84-95 225/45R17 K1a K1b K2b
84-95 225/50R17 K1c K2b
84-95 235/45R17 K1a K1b K2b K4h
84-95 245/45R17 K1c K2b K4h K6w
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50060 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030116 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ UA4-7517
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 8 von 18

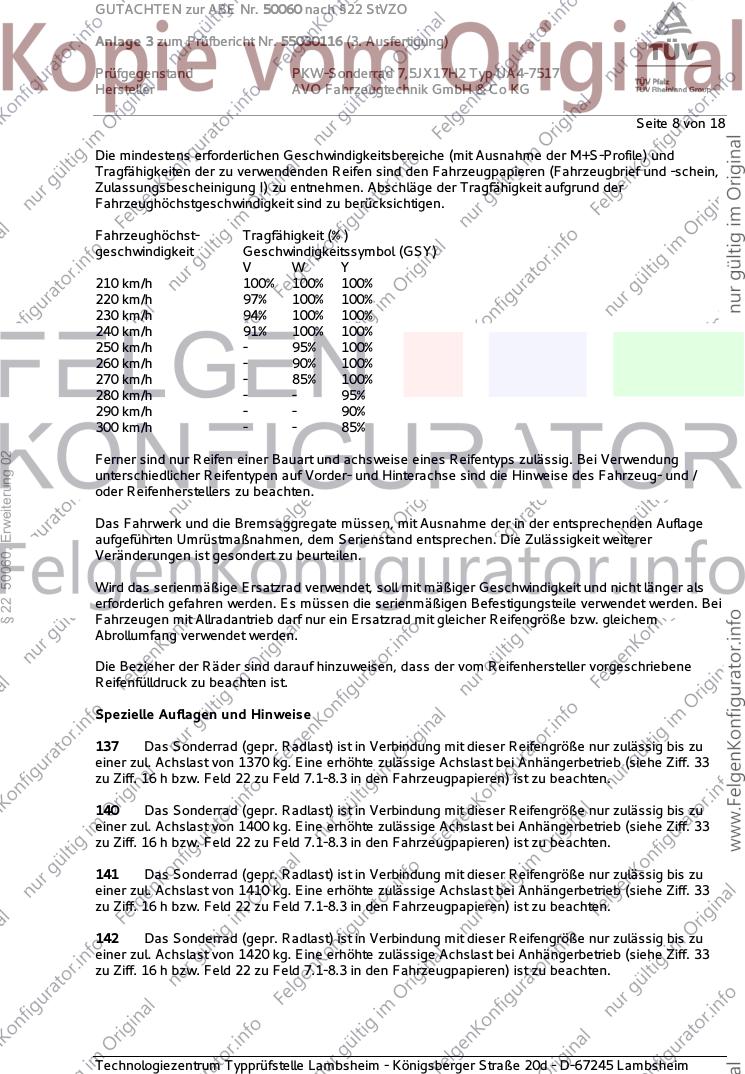

Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
§ 22 50060, Erweiterung 02
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
137 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1370 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
140 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1400 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50060 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030116 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ UA4-7517
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 9 von 18

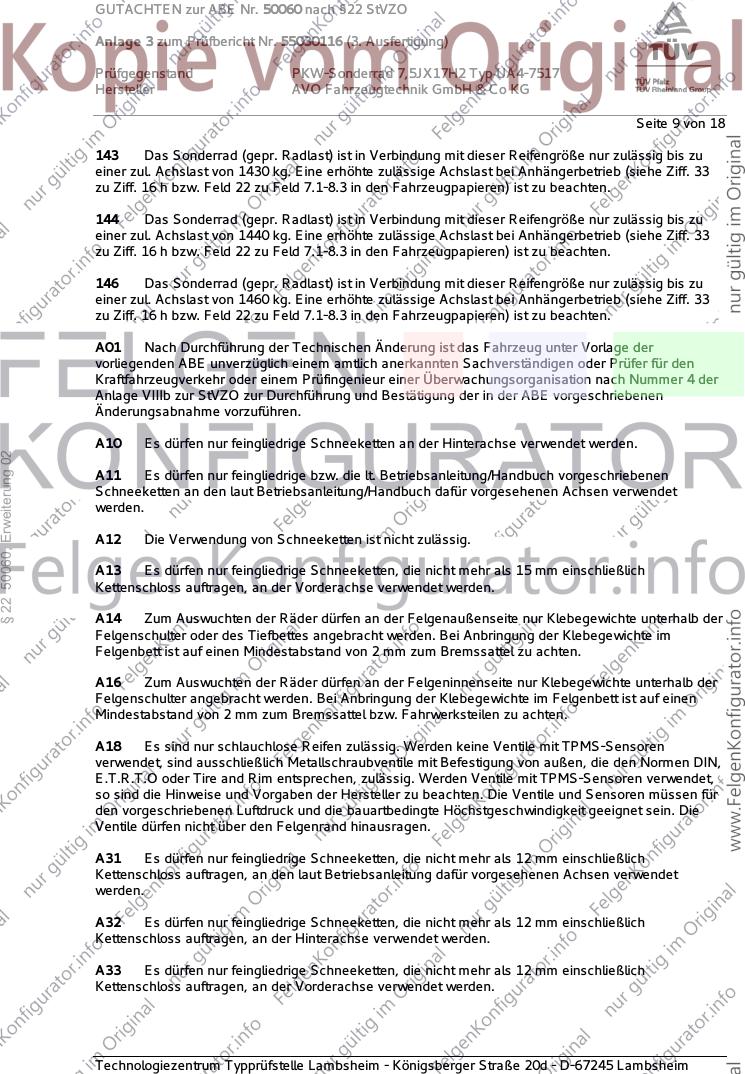

143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
146 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1460 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
§ 22 50060, Erweiterung 02
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50060 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030116 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ UA4-7517
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 10 von 18

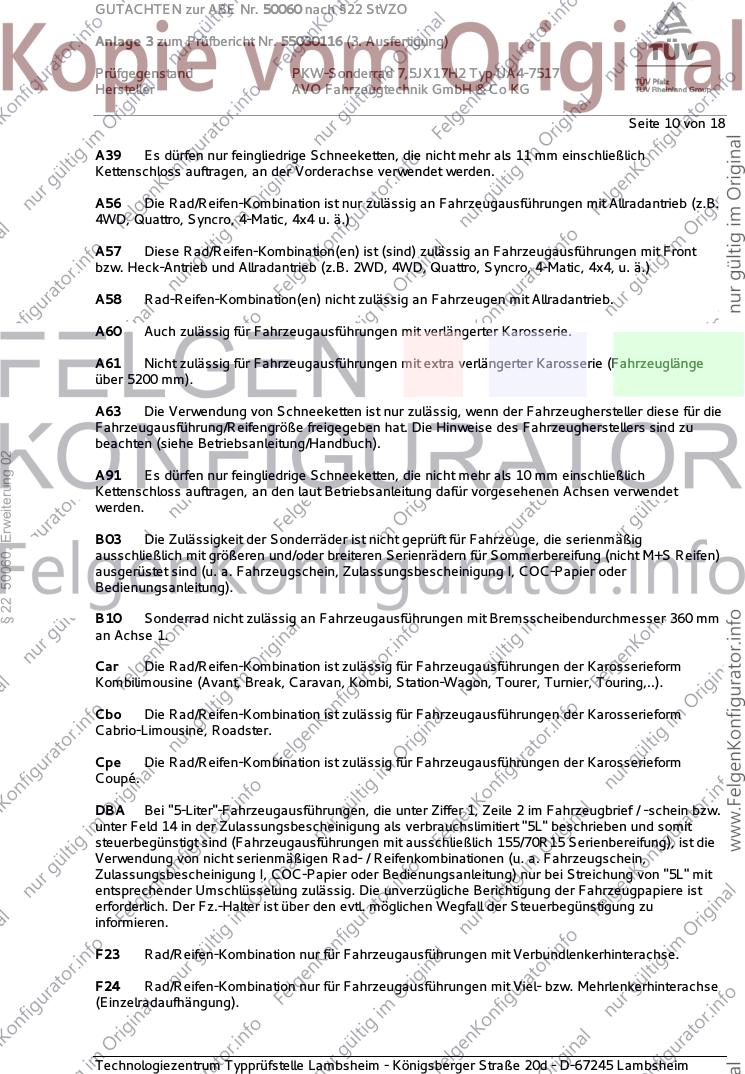

A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
§ 22 50060, Erweiterung 02
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
DBA Bei "5-Liter"-Fahrzeugausführungen, die unter Ziffer 1, Zeile 2 im Fahrzeugbrief / -schein bzw.
unter Feld 14 in der Zulassungsbescheinigung als verbrauchslimitiert "5L" beschrieben und somit
steuerbegünstigt sind (Fahrzeugausführungen mit ausschließlich 155/70R15 Serienbereifung), ist die
Verwendung von nicht serienmäßigen Rad- / Reifenkombinationen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) nur bei Streichung von "5L" mit
entsprechender Umschlüsselung zulässig. Die unverzügliche Berichtigung der Fahrzeugpapiere ist
erforderlich. Der Fz.-Halter ist über den evtl. möglichen Wegfall der Steuerbegünstigung zu
informieren.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50060 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030116 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ UA4-7517
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 11 von 18

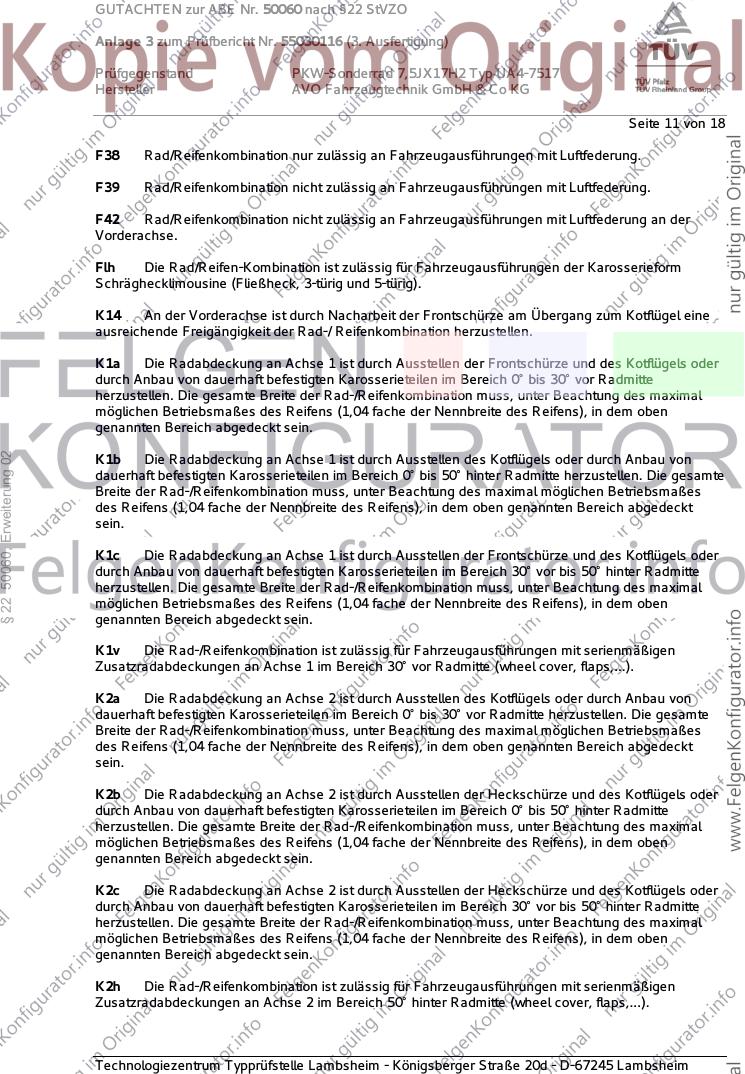

F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
§ 22 50060, Erweiterung 02
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50060 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030116 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ UA4-7517
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 12 von 18

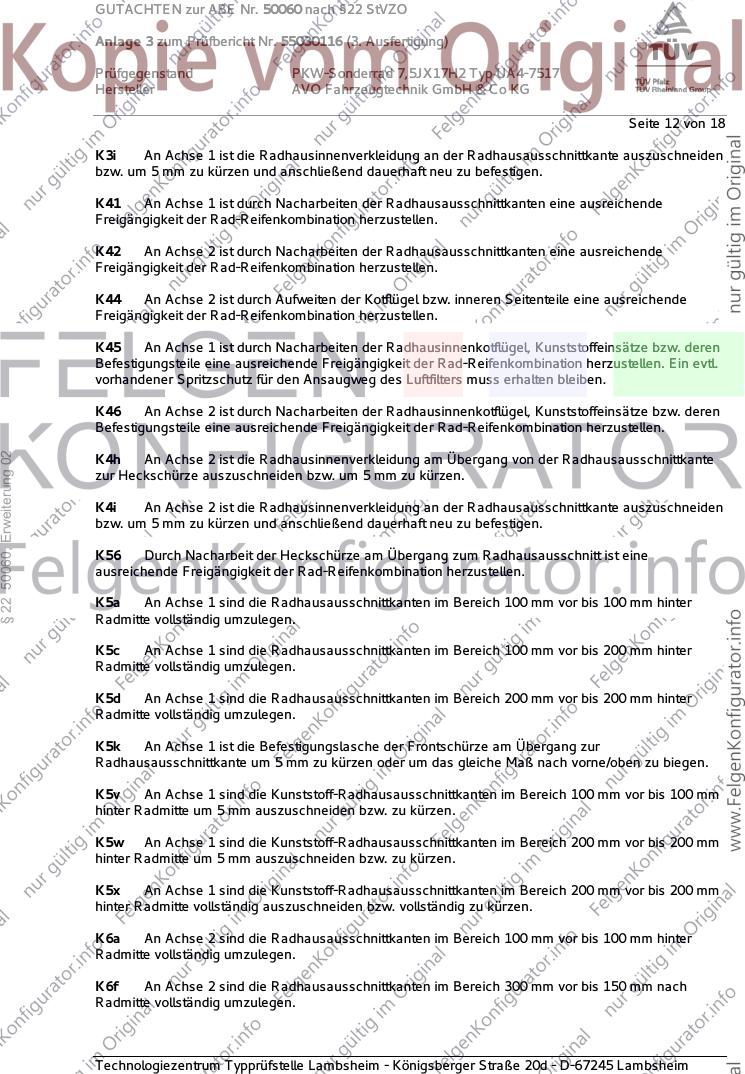

K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
§ 22 50060, Erweiterung 02
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50060 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030116 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ UA4-7517
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 13 von 18

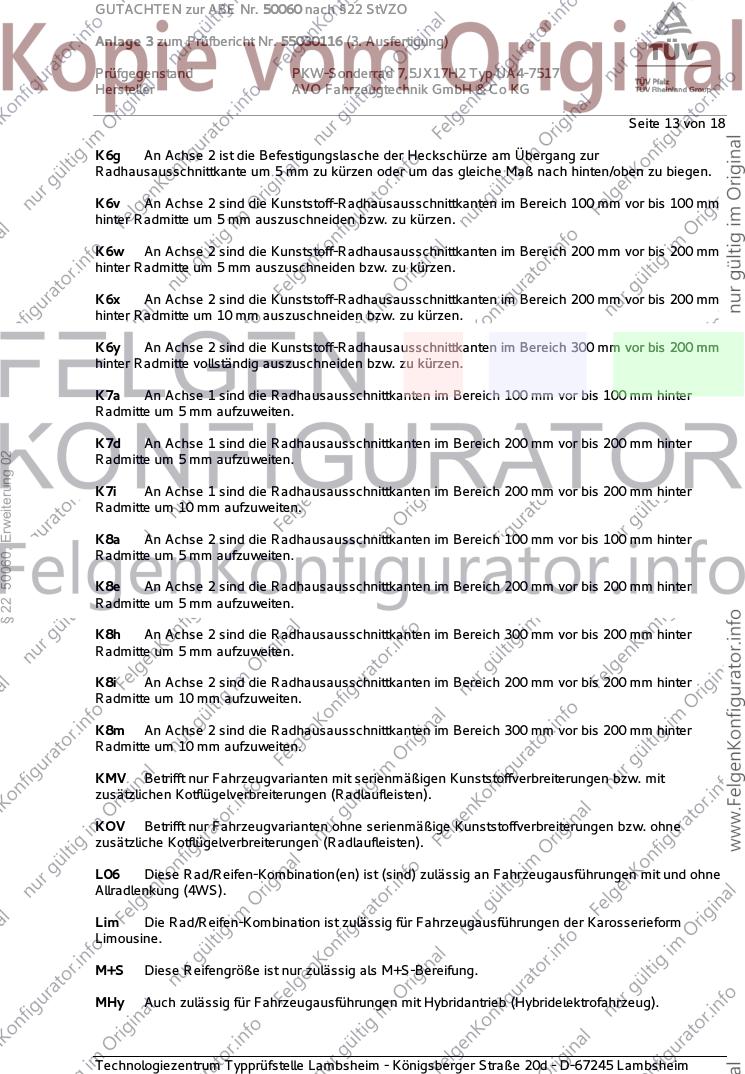

K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
§ 22 50060, Erweiterung 02
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50060 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030116 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ UA4-7517
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 14 von 18

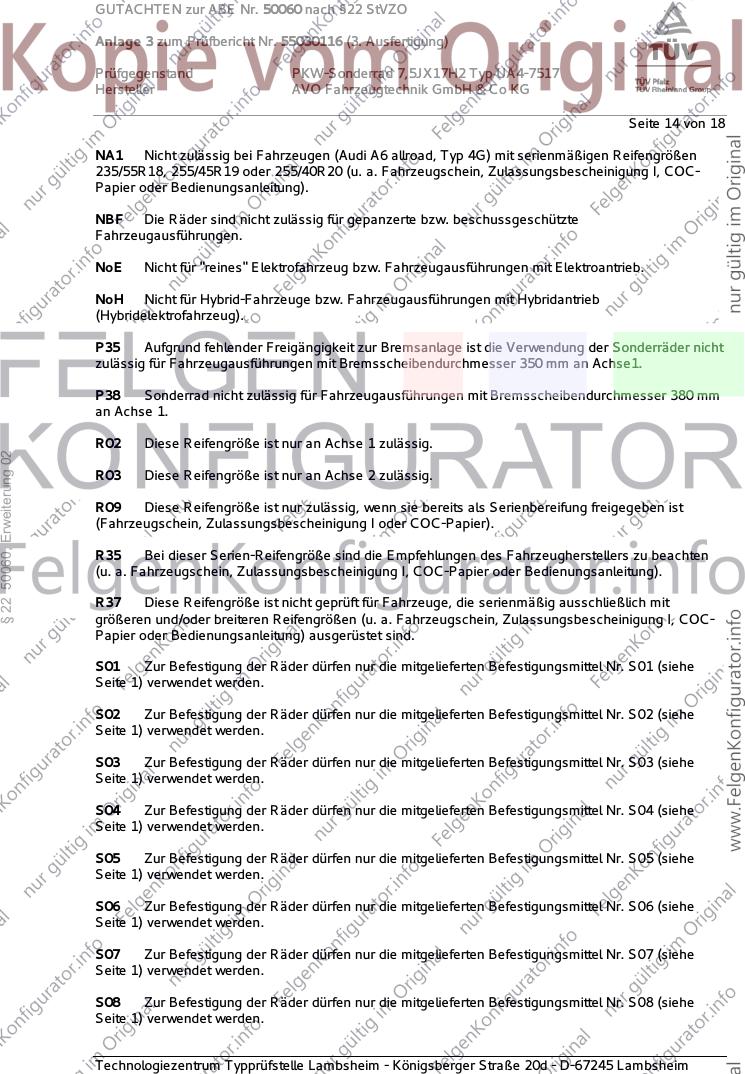

NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
P38 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm
an Achse 1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
§ 22 50060, Erweiterung 02
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.

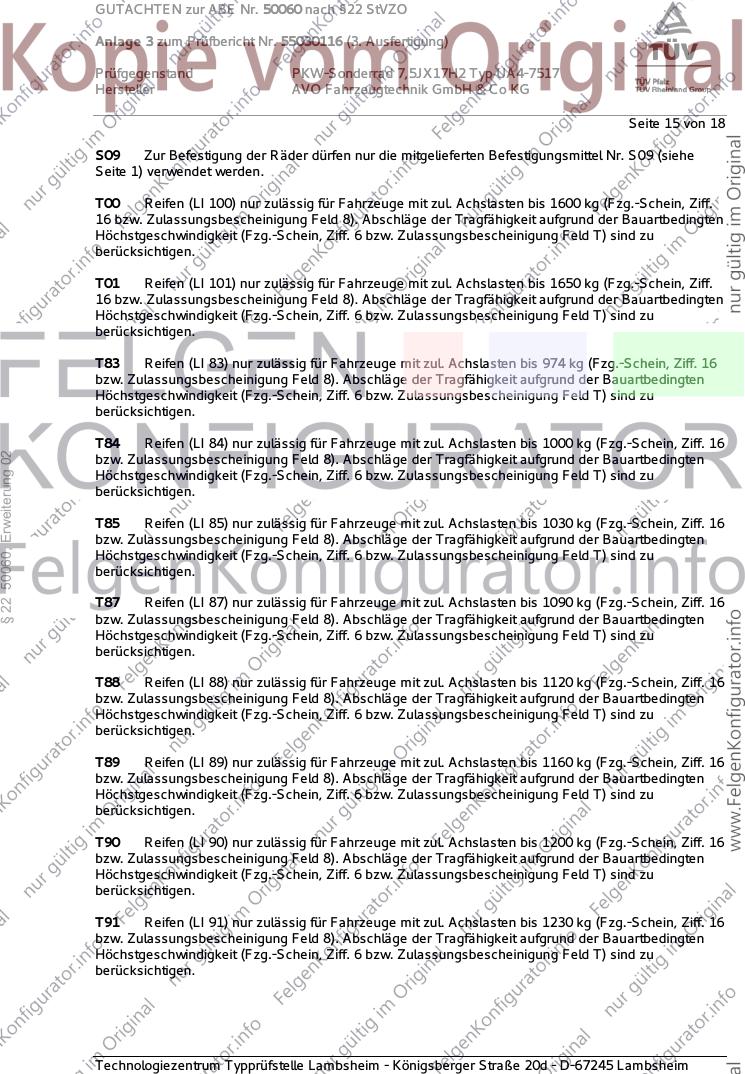

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50060 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030116 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ UA4-7517
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 15 von 18
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
§ 22 50060, Erweiterung 02
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.

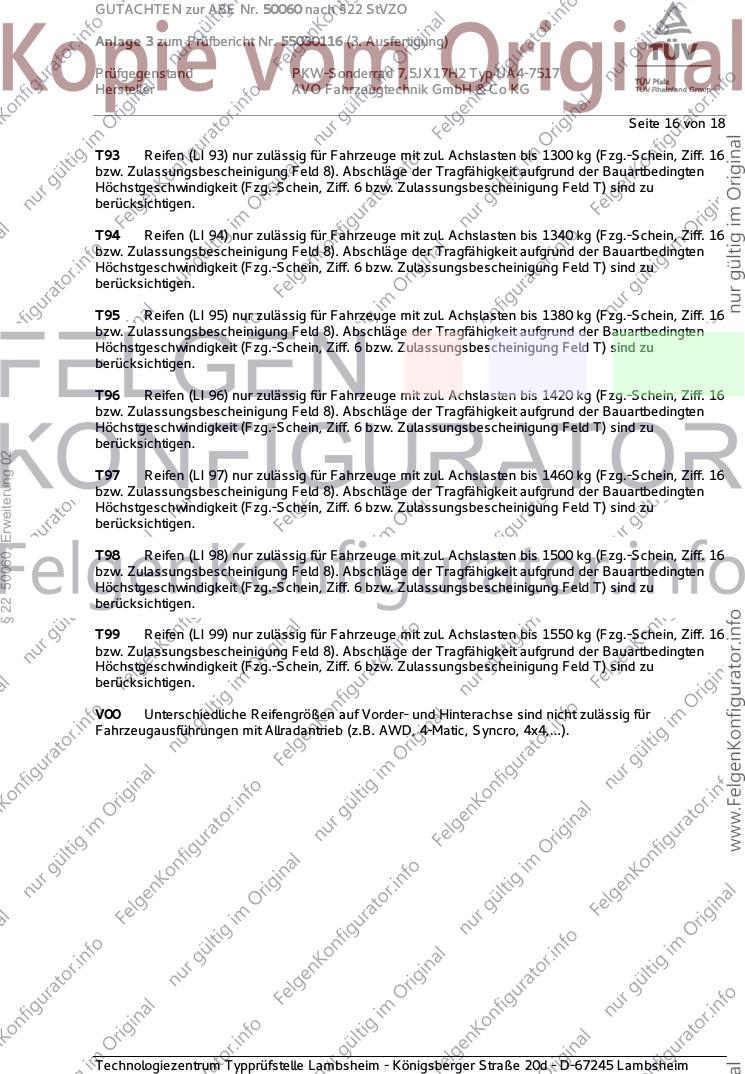

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50060 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030116 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ UA4-7517
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 16 von 18
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 50060, Erweiterung 02
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).

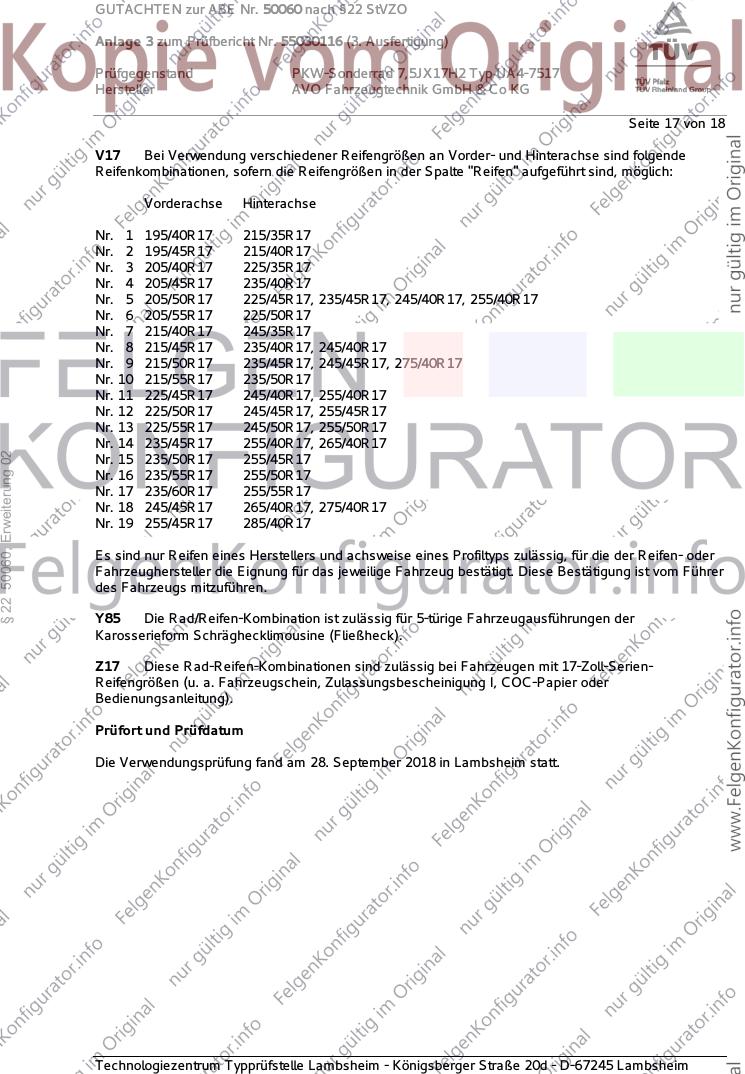

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50060 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030116 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ UA4-7517
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 17 von 18
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
§ 22 50060, Erweiterung 02
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 28. September 2018 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50060 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030116 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ UA4-7517
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 18 von 18
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum Januar 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. September 2018
§ 22 50060, Erweiterung 02
Tufan 00304074.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
