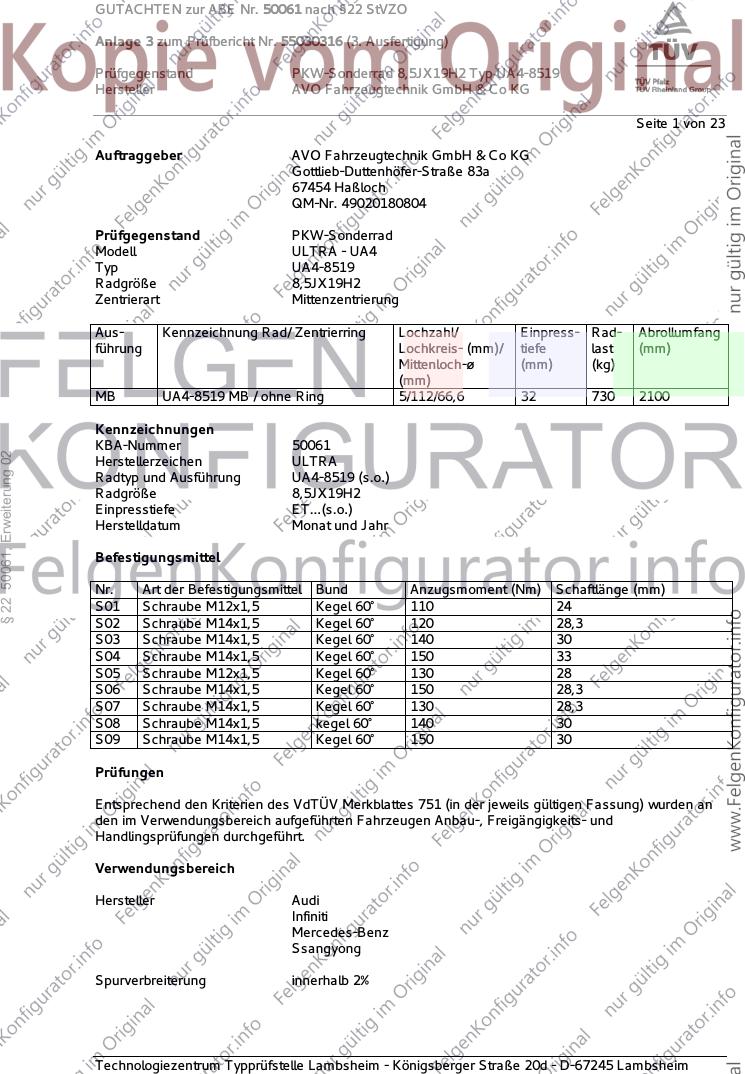

GUTACHTEN zur ABE Nr. 50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030316 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 23
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell ULTRA - UA4
Typ UA4-8519
Radgröße 8,5JX19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB UA4-8519 MB / ohne Ring 5/112/66,6 32 730 2100
Kennzeichnungen
KBA-Nummer 50061
§ 22 50061, Erweiterung 02
Herstellerzeichen ULTRA
Radtyp und Ausführung UA4-8519 (s.o.)
Radgröße 8,5JX19H2
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 24
S02 Schraube M14x1,5 Kegel 60° 120 28,3
S03 Schraube M14x1,5 Kegel 60° 140 30
S04 Schraube M14x1,5 Kegel 60° 150 33
S05 Schraube M12x1,5 Kegel 60° 130 28
S06 Schraube M14x1,5 Kegel 60° 150 28,3
S07 Schraube M14x1,5 Kegel 60° 130 28,3
S08 Schraube M14x1,5 kegel 60° 140 30
S09 Schraube M14x1,5 Kegel 60° 150 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030316 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 R37 T89 T93 A12 A14 A16
B8, B81 88-195 235/35R19 A01 K1a K1b K2b K56 R37 T87 T91 A18 Car Lim
e1*2001/116* 88-200 225/40R19 M+S T89 T93 V19 S02
0430*00-41; 88-200 235/35R19 A01 K1a K1b K2b K56 M+S T87 T91
e13*2007/46*1084*.. 88-200 245/35R19 A01 K1c K2b K41 K44 K45 K46 K56
(FIN: WAUZZZ8K...) T89 T93
88-200 255/35R19 A01 K1c K2b K41 K44 K45 K46 K56
Audi A4 90-200 225/40R19 T89 T93 A12 A14 A16
B8, B81 90-200 235/35R19 A01 K2h K4i K9v T87 T91 A18 A57 Car
e1*2001/116* 90-200 235/35R19 A01 K2b K4i T87 T91 Lim V00 V19
0430*35-... 90-200 245/35R19 A01 K1c K2b K4i K8b T89 T93 S02
e13*2007/46* 90-200 255/35R19 A01 K1c K2c K3a K4i K8n
1084*19-..
(FIN: WAUZZZF4...)
Audi A4 Allroad 100-200 225/40R19 A33 T93 A14 A16 A18
§ 22 50061, Erweiterung 02
B8, B81 100-200 225/45R19 A91 A56 Car KMV
e1*2001/116* 100-200 235/40R19 A91 S02
0430*40-.. 100-200 245/35R19 A12 T93
e13*2007/46* 100-200 245/40R19 A12
1084*25-.. 100-200 255/35R19 A12
(FIN: WAUZZZF4...) 100-200 255/40R19 A12
Audi A5 100-195 225/40R19 R37 T89 T93 A12 A14 A16
B8, B81 100-195 235/35R19 R37 T87 T91 A18 Cbo Cpe
e1*2001/116* 100-200 245/35R19 T89 T93 Flh V19 S02
0430*00-49; 100-200 255/35R19
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A5 100-210 225/40R19 A12 T93 A14 A16 A18
B8, B81 100-210 235/35R19 A11 T91 A57 Cbo Cpe
e1*2001/116* 100-210 245/35R19 A91 T93 Flh V00 V19
0430*43-.., 100-210 255/35R19 A12 S02
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Audi A6 / A6 Avant 100-245 235/45R19 T95 T99 145 A12 A14 A16
4G, 4G1 100-245 245/40R19 T94 T98 A18 A57 Car
e1*2007/46*0436*..; 100-245 255/40R19 A01 K1a K2b T00 T96 Lim NA1 S02
e13*2007/46*1147*..
- incl. Facelift 2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030316 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 / A6 Avant 150-210 225/45R19 A91 T96 146 A14 A16 A18
F2 150-210 235/45R19 A12 T95 T99 145 A57 Car L06
e1*2007/46*1801*..; 150-210 235/50R19 A01 A12 K1a K2b 140 Lim S02
150-250 245/45R19 A01 A12 K2b 143
150-250 255/40R19 A01 A12 K1a K2b K5c T96 146
150-250 255/45R19 A01 A12 K1a K2b K5c 141
Audi A6 allroad 140-245 235/45R19 K6w T99 145 A01 A12 A14
4G, 4G1 140-245 235/50R19 K5w K6x 140 A16 A18 A56
e1*2007/46*0436*..; 140-245 245/45R19 K5w K6x 143 B92 Car KMV
e13*2007/46*1147*.. 140-245 255/45R19 K5w K6x 141 S02
- incl. Facelift 2014
Audi A7 Sportback 140-245 235/45R19 A13 A14 A16 A18
4G, 4G1 140-245 245/40R19 A12 A57 S02
e1*2007/46*0436*..; 140-245 255/40R19 A12
e13*2007/46*1147*..
- incl. Facelift 2014
§ 22 50061, Erweiterung 02
Audi A8 150-368 235/50R19 A12 140 A14 A16 A18
4H 150-368 245/45R19 A33 143 A57 NBF S02
e1*2007/46*0284*.. 150-368 255/45R19 A12 141
e1*2007/46*0398*..
Audi A8 210, 250 245/45R19 A91 T98 143 A14 A16 A18
F8 A56 A60 L06
e1*2007/46*1751*.. S02
Audi Q5 100-200 235/50R19 K1a 140 A01 A12 A14
8R, 8R1, 8R2 100-200 235/55R19 K1a 137 A16 A18 S03
e1*2001/116*0473*..; 100-200 255/50R19 K1c K2b 137
e1*2001/116*0497*.., 100-200 275/45R19 K1c K2b 138
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/50R19 140 A12 A14 A16
8R, 8R1, 8R2 100-200 235/55R19 137 A18 KMV S03
e1*2001/116*0473*..; 100-200 255/50R19 137
e1*2001/116*0497*..; 100-200 275/45R19 138
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 100-210 235/55R19 A01 K1a K2b 137 A12 A14 A16
FY 100-210 235/55R19 K1v K2h 137 A18 A57 S03
e1*2007/46*1550*.., 100-210 245/50R19 A01 K1a K1b K2b 139
e1*2007/46*1685*.. 100-210 255/45R19 A01 K1a K2b 141
100-210 255/45R19 K1v K2h 141
100-210 255/50R19 A01 K1c K2b 137
100-210 275/45R19 A01 K1c K2b 138
Audi S4 245 235/35R19 K1a K1b K56 M+S T91 A01 A12 A14
B8, B81 245 245/35R19 K1c K41 K44 K45 K46 K56 T93 A16 A18 Car
e1*2001/116*0430*..; 245 255/35R19 K1c K41 K44 K45 K46 K56 T92 T96 K2b Lim S02
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030316 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S4 260 225/40R19 M+S T93 A12 A14 A16
B8, B81 260 235/35R19 A01 K2h K4i K9v M+S T91 A18 A56 Car
e1*2001/116* 260 235/35R19 A01 K2b K4i M+S T91 Lim V00 V19
0430*43-.. 260 245/35R19 A01 K1c K2b K4i K8b T93 S02
e13*2007/46*1084*25- 260 255/35R19 A01 K1c K2c K3a K4i K8n
(FIN:WAUZZZF4...)
Audi S5 245, 260 245/35R19 T89 T93 A12 A14 A16
B8, B81 245, 260 255/35R19 T92 T96 A18 A56 Cbo
e1*2001/116* 260 235/35R19 M+S R37 T91 Cpe Flh S02
0430*00-49,
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi S5 260 245/35R19 A91 T93 A14 A16 A18
§ 22 50061, Erweiterung 02
B8, B81 260 255/35R19 A12 A56 Cbo Cpe
e1*2001/116* Flh S02
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Audi S6 / S6 Avant 309, 331 235/45R19 M+S T95 T99 145 A12 A14 A16
4G, 4G1 309, 331 245/40R19 M+S T94 T98 146 A18 A56 Car
e1*2007/46*0436*..; 309, 331 255/40R19 A01 K1a K2b T00 T96 146 Lim S02
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S7 Sportback 309, 331 235/45R19 A13 M+S A14 A16 A18
4G, 4G1 309, 331 245/40R19 A12 M+S T98 A56 S02
e1*2007/46*0436*..; 309, 331 255/40R19 A12
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S8 382, 445 235/50R19 A12 M+S 140 A14 A16 A18
4H 382, 445 245/45R19 A33 M+S 143 A56 NBF S02
e1*2007/46*0284*.. 382, 445 255/45R19 A12 M+S 141
e1*2007/46*0398*..
Audi SQ5 230-260 235/55R19 M+S 137 A12 A14 A16
8R, 8R1 230-260 255/50R19 M+S 137 A18 KMV S03
e1*2001/116*0473*..;
e13*2007/46*1083*..;
- mit Radhaus-
Verbreiterungen
Audi SQ5 260 235/55R19 M+S 137 A12 A14 A16
FY 260 245/50R19 A01 K1b M+S 139 A18 A56 K1v
e1*2007/46*1550*.. 260 255/45R19 M+S 141 K2h S08
260 255/50R19 A01 K1c K2b M+S 137
260 275/45R19 A01 K1c K2b M+S 138
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030316 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Infiniti QX30 AWD 125, 155 225/45R19 K5v K6w A01 A12 A14
H15 125, 155 235/40R19 K5v K6w A16 A18 A56
e11*2007/46*2977*.. 125, 155 235/45R19 K5v K6w S07
125, 155 245/40R19 K2b K5x K6w K8e
125, 155 245/45R19 G01 K2b K5x K6w K8e
125, 155 255/40R19 K1b K2b K5x K6w K8m
B-Klasse electric drive 65 (132) 225/40R19 K2b K3i K5w K6g K6x A01 A12 A14
245G 65 (132) 235/35R19 K2b K3i K5w K6g K6x T91 A16 A18 A58
e1*2001/116*0470*.. Flh KMV S07
(28kWh-Batterie)
C 30 CDI AMG 170 225/35R19 K1c T88 A01 A12 A14
203CL 170 235/35R19 G01 K1c K2b K41 K42 K43 K56 A16 A18 Cpe
e1*98/14*0159*.. 170 255/30R19 K2b K42 K56 R03 R70 K45 V19 S01
- Coupé
C 30cdi/ 32/ 55 AMG 170,260 225/35R19 R03 T88 A01 A12 A14
203K 170,260 235/35R19 G01 K42 K56 R03 T91 A16 A18 Car
§ 22 50061, Erweiterung 02
e1*98/14*0158*.. 170-270 225/35R19 R02 T88 K45 R21 V19
- Kombi 170-270 235/35R19 K41 K43 R02 T87 T91 S01
170-270 255/30R19 K2b K42 K56 R03 R70 T91
C 30cdi/ 32/ 55AMG 170,260 225/35R19 R03 T88 A01 A12 A14
203 170,260 235/35R19 G01 K42 K56 R03 A16 A18 K45
e1*98/14*0139*.. 170-270 225/35R19 R02 T88 R21 V19 S01
170-270 235/35R19 K41 K43 R02 T87 T88
170-270 255/30R19 K2b K42 K56 R03
C 43 T-Modell 225 225/35R19 K1a K2b K41 K42 K43 K44 K56 T88 A01 A12 A14
202 A16 A18 R21
e1*93/81*0034*.. S01
C 63 AMG 336-373 235/35R19 K1c K2c K41 K42 K44 K56 M+S T91 A01 A12 A14
204, 204K, -/AMG A16 A18 Car
e1*2001/116* Cpe Lim S07
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 75-200 225/35R19 T88 A01 A12 A14
203 75-200 235/35R19 G01 K1a K2b K41 K42 K43 K56 A16 A18 K45
e1*98/14*0139*.. 75-200 255/30R19 K2b K42 K56 R03 R70 T91 R21 V19 S01
C-Klasse 115-225 225/35R19 Cpe K1c K2a K2b K43 K44 T88 A01 A12 A14
204 88-215 225/35R19 K1c K2a K2b K43 K44 Lim T88 A16 A18 K41
e1*2001/116*0431*.. 88-225 235/35R19 Cpe G01 K1c K2c K43 K44 Lim T87 K42 K56 S07
- Limousine/Coupe T91
- incl. Facelift 2011
(FIN: WDD204...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

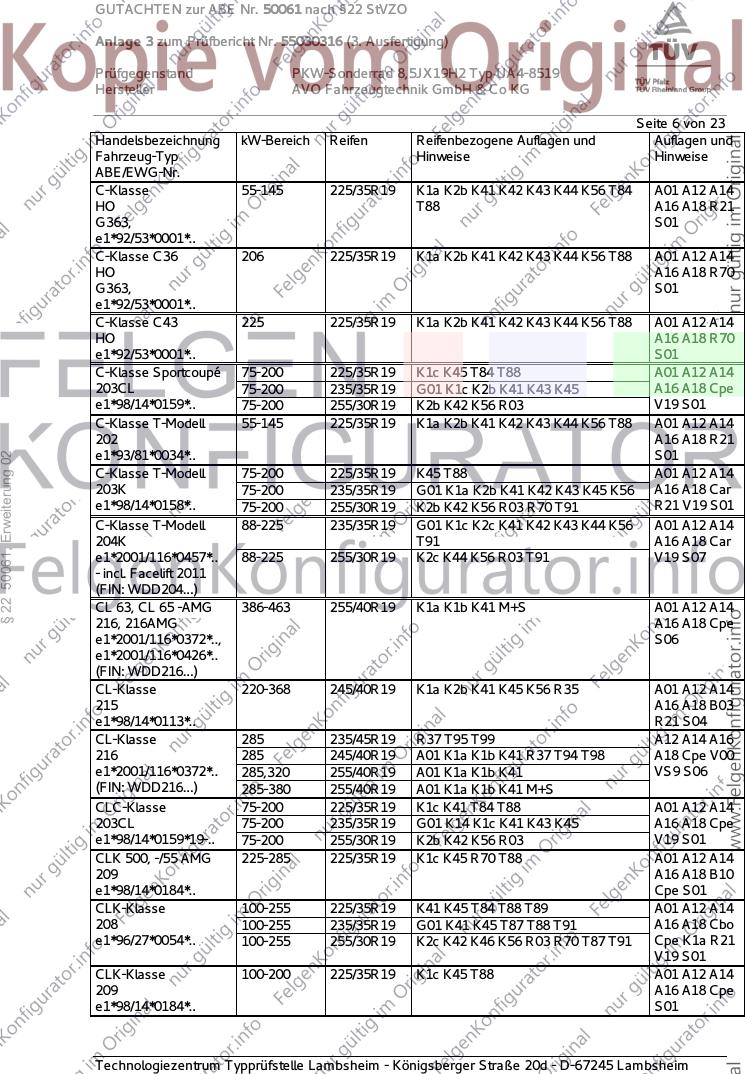

GUTACHTEN zur ABE Nr. 50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030316 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 6 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 55-145 225/35R19 K1a K2b K41 K42 K43 K44 K56 T84 A01 A12 A14
HO T88 A16 A18 R21
G363, S01
e1*92/53*0001*..
C-Klasse C36 206 225/35R19 K1a K2b K41 K42 K43 K44 K56 T88 A01 A12 A14
HO A16 A18 R70
G363, S01
e1*92/53*0001*..
C-Klasse C43 225 225/35R19 K1a K2b K41 K42 K43 K44 K56 T88 A01 A12 A14
HO A16 A18 R70
e1*92/53*0001*.. S01
C-Klasse Sportcoupé 75-200 225/35R19 K1c K45 T84 T88 A01 A12 A14
203CL 75-200 235/35R19 G01 K1c K2b K41 K43 K45 A16 A18 Cpe
e1*98/14*0159*.. 75-200 255/30R19 K2b K42 K56 R03 V19 S01
C-Klasse T-Modell 55-145 225/35R19 K1a K2b K41 K42 K43 K44 K56 T88 A01 A12 A14
202 A16 A18 R21
§ 22 50061, Erweiterung 02
e1*93/81*0034*.. S01
C-Klasse T-Modell 75-200 225/35R19 K45 T88 A01 A12 A14
203K 75-200 235/35R19 G01 K1a K2b K41 K42 K43 K45 K56 A16 A18 Car
e1*98/14*0158*.. 75-200 255/30R19 K2b K42 K56 R03 R70 T91 R21 V19 S01
C-Klasse T-Modell 88-225 235/35R19 G01 K1c K2c K41 K42 K43 K44 K56 A01 A12 A14
204K T91 A16 A18 Car
e1*2001/116*0457*.. 88-225 255/30R19 K2c K44 K56 R03 T91 V19 S07
- incl. Facelift 2011
(FIN: WDD204...)
CL 63, CL 65 -AMG 386-463 255/40R19 K1a K1b K41 M+S A01 A12 A14
216, 216AMG A16 A18 Cpe
e1*2001/116*0372*.., S06
e1*2001/116*0426*..
(FIN: WDD216...)
CL-Klasse 220-368 245/40R19 K1a K2b K41 K45 K56 R35 A01 A12 A14
215 A16 A18 B03
e1*98/14*0113*.. R21 S04
CL-Klasse 285 235/45R19 R37 T95 T99 A12 A14 A16
216 285 245/40R19 A01 K1a K1b K41 R37 T94 T98 A18 Cpe V00
e1*2001/116*0372*.. 285,320 255/40R19 A01 K1a K1b K41 VS9 S06
(FIN: WDD216...) 285-380 255/40R19 A01 K1a K1b K41 M+S
CLC-Klasse 75-200 225/35R19 K1c K41 T84 T88 A01 A12 A14
203CL 75-200 235/35R19 G01 K14 K1c K41 K43 K45 A16 A18 Cpe
e1*98/14*0159*19-.. 75-200 255/30R19 K2b K42 K56 R03 V19 S01
CLK 500, -/55 AMG 225-285 225/35R19 K1c K45 R70 T88 A01 A12 A14
209 A16 A18 B10
e1*98/14*0184*.. Cpe S01
CLK-Klasse 100-255 225/35R19 K41 K45 T84 T88 T89 A01 A12 A14
208 100-255 235/35R19 G01 K41 K45 T87 T88 T91 A16 A18 Cbo
e1*96/27*0054*.. 100-255 255/30R19 K2c K42 K46 K56 R03 R70 T87 T91 Cpe K1a R21
V19 S01
CLK-Klasse 100-200 225/35R19 K1c K45 T88 A01 A12 A14
209 A16 A18 Cpe
e1*98/14*0184*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030316 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 7 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLS 500 300 255/35R19 A32 A14 A16 A18
218 A57 A84 Lim
e1*2007/46*0485*.. S07
- incl. Facelift 2014
CLS 500 Shooting 300 255/35R19 A32 T96 A14 A16 A18
Brake A57 A84 Car
218 S07
e1*2007/46*0485*..
- incl. Facelift 2014
CLS Shooting Brake 120-150 245/35R19 A10 T93 A14 A16 A18
218 120-245 255/35R19 A32 T92 T96 A57 A84 Car
e1*2007/46*0485*.. S07
- incl. Facelift 2014
CLS-Klasse 120-245 245/35R19 A10 T93 A14 A16 A18
218 120-245 255/30R19 A12 T91 A57 A84 Lim
e1*2007/46*0485*.. 120-245 255/35R19 A32 S07
- incl. Facelift 2014
§ 22 50061, Erweiterung 02
E 500 300 245/35R19 K1c K2b K5d T93 A01 A12 A14
212 A16 A18 A57
e1*2001/116* F38 Lim S07
0501*09-..
ab Facelift 2011
- incl. Facelift 2013
- mit Luftfederung
(FIN: WDD212...)
E-Klasse 55-205 225/35R19 R37 T88 T89 A12 A14 A16
210 55-260 235/35R19 A01 K41 T87 T88 T91 A18 NBF R21
e1*93/81*0022*.. 55-260 255/30R19 R03 R70 T87 T91 V19 S01
E-Klasse 75-215 235/35R19 R37 T91 A12 A14 A16
211 75-285 245/35R19 T93 A18 Lim S07
e1*98/14*0183*..,
e1*2001/116*0183*..
E-Klasse 100-225 235/35R19 K1c K2b K5d R37 T91 A01 A12 A14
212 100-225 255/30R19 K1c K2c K4k K6c K6g K7c T91 A16 A18 A57
e1*2001/116*0501*.. 100-285 245/35R19 K1c K2b K5d T93 F38 Lim NoH
- mit Luftfederung V01 V19 S07
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-190 225/40R19 R37 T93 A12 A14 A16
212 110-190 225/45R19 R37 T92 T96 A18 A58 Lim
e1*2001/116* 110-190 235/40R19 R37 T92 T96 NoH V19 S06
0501*24-.. 110-190 245/35R19 A01 K1c K2b K5d K5i K5k T93
(FIN: WDD213...) 110-190 245/35R19 K2h R03 T93
110-190 245/40R19 A01 K1c K2b K5d K5i K5k T94 T98
110-190 245/40R19 K2h R03 T94 T98
110-190 255/35R19 A01 K1c K2b K5d K5i K5k T92 T96
110-190 255/35R19 K2h R03 T92 T96
110-190 255/40R19 A01 K1c K2b K5d K5i K5k
110-190 255/40R19 K2h R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030316 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

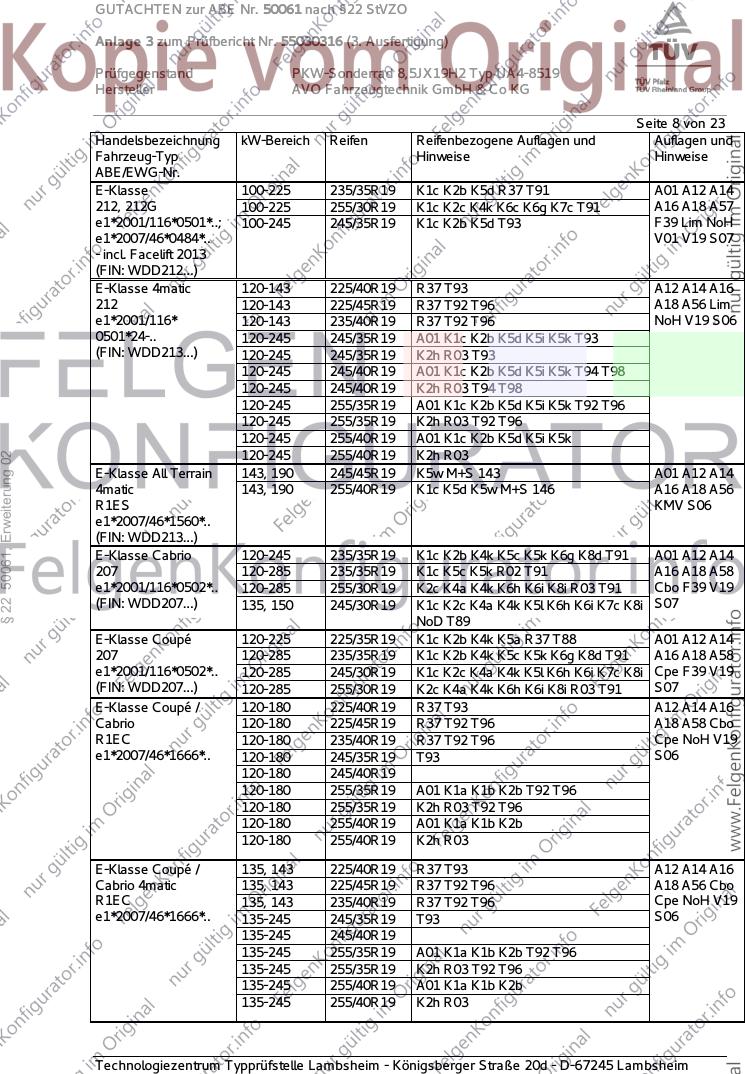

Seite 8 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 100-225 235/35R19 K1c K2b K5d R37 T91 A01 A12 A14
212, 212G 100-225 255/30R19 K1c K2c K4k K6c K6g K7c T91 A16 A18 A57
e1*2001/116*0501*..; 100-245 245/35R19 K1c K2b K5d T93 F39 Lim NoH
e1*2007/46*0484*.. V01 V19 S07
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 120-143 225/40R19 R37 T93 A12 A14 A16
212 120-143 225/45R19 R37 T92 T96 A18 A56 Lim
e1*2001/116* 120-143 235/40R19 R37 T92 T96 NoH V19 S06
0501*24-.. 120-245 245/35R19 A01 K1c K2b K5d K5i K5k T93
(FIN: WDD213...) 120-245 245/35R19 K2h R03 T93
120-245 245/40R19 A01 K1c K2b K5d K5i K5k T94 T98
120-245 245/40R19 K2h R03 T94 T98
120-245 255/35R19 A01 K1c K2b K5d K5i K5k T92 T96
120-245 255/35R19 K2h R03 T92 T96
120-245 255/40R19 A01 K1c K2b K5d K5i K5k
120-245 255/40R19 K2h R03
§ 22 50061, Erweiterung 02
E-Klasse All Terrain 143, 190 245/45R19 K5w M+S 143 A01 A12 A14
4matic 143, 190 255/40R19 K1c K5d K5w M+S 146 A16 A18 A56
R1ES KMV S06
e1*2007/46*1560*..
(FIN: WDD213...)
E-Klasse Cabrio 120-245 235/35R19 K1c K2b K4k K5c K5k K6g K8d T91 A01 A12 A14
207 120-285 235/35R19 K1c K5c K5k R02 T91 A16 A18 A58
e1*2001/116*0502*.. 120-285 255/30R19 K2c K4a K4k K6h K6i K8i R03 T91 Cbo F39 V19
(FIN: WDD207...) 135, 150 245/30R19 K1c K2c K4a K4k K5l K6h K6i K7c K8i S07
NoD T89
E-Klasse Coupé 120-225 225/35R19 K1c K2b K4k K5a R37 T88 A01 A12 A14
207 120-285 235/35R19 K1c K2b K4k K5c K5k K6g K8d T91 A16 A18 A58
e1*2001/116*0502*.. 120-285 245/30R19 K1c K2c K4a K4k K5l K6h K6i K7c K8i Cpe F39 V19
(FIN: WDD207...) 120-285 255/30R19 K2c K4a K4k K6h K6i K8i R03 T91 S07
E-Klasse Coupé / 120-180 225/40R19 R37 T93 A12 A14 A16
Cabrio 120-180 225/45R19 R37 T92 T96 A18 A58 Cbo
R1EC 120-180 235/40R19 R37 T92 T96 Cpe NoH V19
e1*2007/46*1666*.. 120-180 245/35R19 T93 S06
120-180 245/40R19
120-180 255/35R19 A01 K1a K1b K2b T92 T96
120-180 255/35R19 K2h R03 T92 T96
120-180 255/40R19 A01 K1a K1b K2b
120-180 255/40R19 K2h R03
E-Klasse Coupé / 135, 143 225/40R19 R37 T93 A12 A14 A16
Cabrio 4matic 135, 143 225/45R19 R37 T92 T96 A18 A56 Cbo
R1EC 135, 143 235/40R19 R37 T92 T96 Cpe NoH V19
e1*2007/46*1666*.. 135-245 245/35R19 T93 S06
135-245 245/40R19
135-245 255/35R19 A01 K1a K1b K2b T92 T96
135-245 255/35R19 K2h R03 T92 T96
135-245 255/40R19 A01 K1a K1b K2b
135-245 255/40R19 K2h R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030316 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 9 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 100-285 245/35R19 R02 T89 T93 A12 A14 A16
211K 100-285 255/35R19 A01 K2b K42 R03 T96 A18 A58 Car
e1*2001/116*0213*.. R70 VE9 S07
E-Klasse T-Modell 110-190 225/45R19 R37 T96 X77 146 A12 A14 A16
R1ES 110-190 235/40R19 R37 T96 X77 146 A18 A58 Car
e1*2007/46*1560*.. 110-190 245/40R19 A01 K1c K2b K5d K5i K5k T94 T98 KOV NoH
(FIN: WDD213...) 146 V19
110-190 245/40R19 K2h R03 T94 T98 146 S06
110-190 255/35R19 A01 K1c K2b K5d K5i K5k T96 X77
146
110-190 255/35R19 K2h R03 T96 X77 146
110-190 255/40R19 A01 K1c K2b K5d K5i K5k T00 T96
146
110-190 255/40R19 K2h R03 T00 T96 146
E-Klasse T-Modell 135, 143 225/45R19 R37 T96 X77 146 A12 A14 A16
4matic 135, 143 235/40R19 R37 T96 X77 146 A18 A56 Car
R1ES KOV NoH
§ 22 50061, Erweiterung 02
135-245 245/40R19 A01 K1c K2b K5d K5i K5k T98 146
e1*2007/46*1560*.. 135-245 245/40R19 K2h R03 T98 146 V19
(FIN: WDD213...) 135-245 255/35R19 A01 K1c K2b K5d K5i K5k T96 X77 S06
146
135-245 255/35R19 K2h R03 T96 X77 146
135-245 255/40R19 A01 K1c K2b K5d K5i K5k T00 T96
146
135-245 255/40R19 K2h R03 T00 T96 146
GLA 45 AMG 4matic 265, 280 225/45R19 K2b K6v M+S A01 A12 A14
245G, -/AMG 265, 280 235/40R19 K2b K6x K8a A16 A18 A56
e1*2001/116*0470*..; 265, 280 235/45R19 K2b K6x K8a S07
e1*2007/46*1207*.. 265, 280 245/40R19 K1b K2c K5v K6g K6y K8i
265, 280 245/45R19 K1b K2c K5v K6g K6y K8i
265, 280 255/40R19 K1a K1b K2c K5v K6g K6y K8i
GLA-Klasse 80-155 225/45R19 K1b K2b K6v A01 A12 A14
245G 80-155 235/40R19 K1a K1b K2b K5v K6x K8a A16 A18 A57
e1*2001/116* 80-155 235/45R19 K1a K1b K2b K5v K6x K8a Flh S07
0470*06-.. 80-155 245/40R19 K1c K2c K5a K5x K6g K6y K8i
80-155 245/45R19 K1c K2c K5a K5x K6g K6y K8i
80-155 255/40R19 K1c K2c K5a K5x K6g K6y K8i
GLC 43 AMG 270 235/50R19 A10 M+S A14 A16 A18
204X 270 235/55R19 A10 M+S 137 A56 V19 S09
e1*2001/116* 270 245/50R19 A32 M+S
0480*18-.. 270 255/45R19 A10 M+S
(FIN: WDC253...) 270 255/50R19 A01 A12 K1a K1b M+S 137
270 275/45R19 A01 A12 K1a M+S
GLC 43 AMG Coupé 270 235/50R19 A10 M+S A14 A16 A18
204X 270 235/55R19 A10 M+S 137 A56 Flh V19
e1*2001/116* 270 245/50R19 A12 M+S S09
0480*18-.. 270 255/45R19 A12 M+S
(FIN: WDC253...) 270 255/50R19 A01 A12 K1a K1b M+S 137
270 275/45R19 A01 A12 K1a M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030316 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

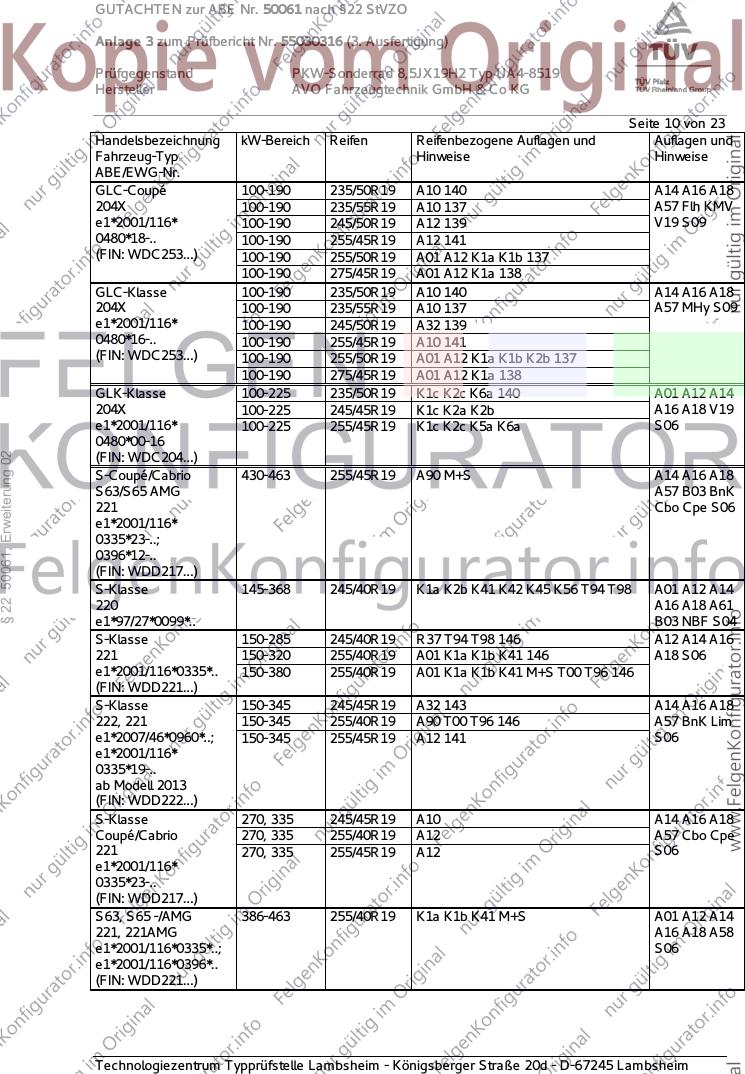

Seite 10 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLC-Coupé 100-190 235/50R19 A10 140 A14 A16 A18
204X 100-190 235/55R19 A10 137 A57 Flh KMV
e1*2001/116* 100-190 245/50R19 A12 139 V19 S09
0480*18-.. 100-190 255/45R19 A12 141
(FIN: WDC253...) 100-190 255/50R19 A01 A12 K1a K1b 137
100-190 275/45R19 A01 A12 K1a 138
GLC-Klasse 100-190 235/50R19 A10 140 A14 A16 A18
204X 100-190 235/55R19 A10 137 A57 MHy S09
e1*2001/116* 100-190 245/50R19 A32 139
0480*16-.. 100-190 255/45R19 A10 141
(FIN: WDC253...) 100-190 255/50R19 A01 A12 K1a K1b K2b 137
100-190 275/45R19 A01 A12 K1a 138
GLK-Klasse 100-225 235/50R19 K1c K2c K6a 140 A01 A12 A14
204X 100-225 245/45R19 K1c K2a K2b A16 A18 V19
e1*2001/116* 100-225 255/45R19 K1c K2c K5a K6a S06
0480*00-16
§ 22 50061, Erweiterung 02
(FIN: WDC204...)
S-Coupé/Cabrio 430-463 255/45R19 A90 M+S A14 A16 A18
S63/S65 AMG A57 B03 BnK
221 Cbo Cpe S06
e1*2001/116*
0335*23-..;
0396*12-..
(FIN: WDD217...)
S-Klasse 145-368 245/40R19 K1a K2b K41 K42 K45 K56 T94 T98 A01 A12 A14
220 A16 A18 A61
e1*97/27*0099*.. B03 NBF S04
S-Klasse 150-285 245/40R19 R37 T94 T98 146 A12 A14 A16
221 150-320 255/40R19 A01 K1a K1b K41 146 A18 S06
e1*2001/116*0335*.. 150-380 255/40R19 A01 K1a K1b K41 M+S T00 T96 146
(FIN: WDD221...)
S-Klasse 150-345 245/45R19 A32 143 A14 A16 A18
222, 221 150-345 255/40R19 A90 T00 T96 146 A57 BnK Lim
e1*2007/46*0960*..; 150-345 255/45R19 A12 141 S06
e1*2001/116*
0335*19-..
ab Modell 2013
(FIN: WDD222...)
S-Klasse 270, 335 245/45R19 A10 A14 A16 A18
Coupé/Cabrio 270, 335 255/40R19 A12 A57 Cbo Cpe
221 270, 335 255/45R19 A12 S06
e1*2001/116*
0335*23-..
(FIN: WDD217...)
S63, S65 -/AMG 386-463 255/40R19 K1a K1b K41 M+S A01 A12 A14
221, 221AMG A16 A18 A58
e1*2001/116*0335*..; S06
e1*2001/116*0396*..
(FIN: WDD221...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030316 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

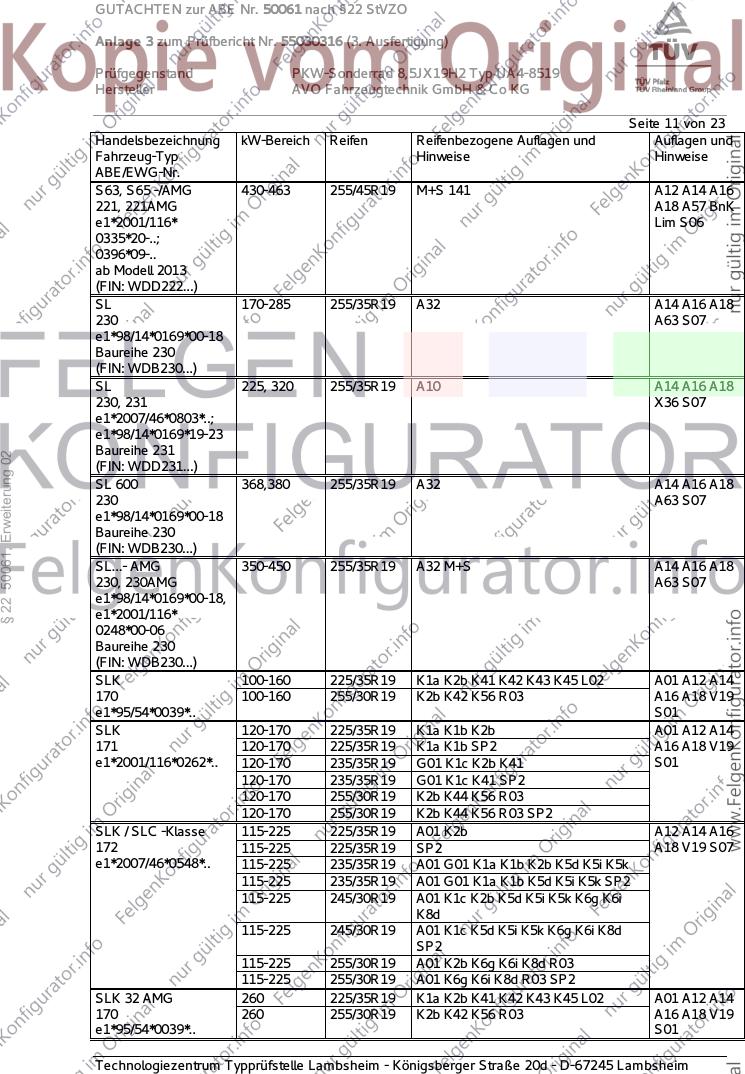

Seite 11 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S63, S65 -/AMG 430-463 255/45R19 M+S 141 A12 A14 A16
221, 221AMG A18 A57 BnK
e1*2001/116* Lim S06
0335*20-..;
0396*09-..
ab Modell 2013
(FIN: WDD222...)
SL 170-285 255/35R19 A32 A14 A16 A18
230 A63 S07
e1*98/14*0169*00-18
Baureihe 230
(FIN: WDB230...)
SL 225, 320 255/35R19 A10 A14 A16 A18
230, 231 X36 S07
e1*2007/46*0803*..;
e1*98/14*0169*19-23
Baureihe 231
§ 22 50061, Erweiterung 02
(FIN: WDD231...)
SL 600 368,380 255/35R19 A32 A14 A16 A18
230 A63 S07
e1*98/14*0169*00-18
Baureihe 230
(FIN: WDB230...)
SL...- AMG 350-450 255/35R19 A32 M+S A14 A16 A18
230, 230AMG A63 S07
e1*98/14*0169*00-18,
e1*2001/116*
0248*00-06
Baureihe 230
(FIN: WDB230...)
SLK 100-160 225/35R19 K1a K2b K41 K42 K43 K45 L02 A01 A12 A14
170 100-160 255/30R19 K2b K42 K56 R03 A16 A18 V19
e1*95/54*0039*.. S01
SLK 120-170 225/35R19 K1a K1b K2b A01 A12 A14
171 120-170 225/35R19 K1a K1b SP2 A16 A18 V19
e1*2001/116*0262*.. 120-170 235/35R19 G01 K1c K2b K41 S01
120-170 235/35R19 G01 K1c K41 SP2
120-170 255/30R19 K2b K44 K56 R03
120-170 255/30R19 K2b K44 K56 R03 SP2
SLK / SLC -Klasse 115-225 225/35R19 A01 K2b A12 A14 A16
172 115-225 225/35R19 SP2 A18 V19 S07
e1*2007/46*0548*.. 115-225 235/35R19 A01 G01 K1a K1b K2b K5d K5i K5k
115-225 235/35R19 A01 G01 K1a K1b K5d K5i K5k SP2
115-225 245/30R19 A01 K1c K2b K5d K5i K5k K6g K6i
K8d
115-225 245/30R19 A01 K1c K5d K5i K5k K6g K6i K8d
SP2
115-225 255/30R19 A01 K2b K6g K6i K8d R03
115-225 255/30R19 A01 K6g K6i K8d R03 SP2
SLK 32 AMG 260 225/35R19 K1a K2b K41 K42 K43 K45 L02 A01 A12 A14
170 260 255/30R19 K2b K42 K56 R03 A16 A18 V19
e1*95/54*0039*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030316 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 12 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SLK 350 200,224 225/35R19 K1a K1b R02 A01 A12 A14
171 200,224 235/35R19 G01 K1c K41 R02 A16 A18 V19
e1*2001/116*0262*.. 200,224 255/30R19 K2b K44 K56 R03 S01
SLK 55AMG 265,294 225/35R19 K1a K1b R02 A01 A12 A14
171, 171AMG 265,294 235/35R19 K1c K41 R02 A16 A18 B60
e1*2001/116*0262*.., 265,294 255/30R19 K2b K44 K56 R03 V19 S01
e1*2001/116*0321*..
SsangYong Tivoli 84-95 235/35R19 K1c K2c K3b K4i K5b K5w K6x K8i A01 A12 A14
2WD T91 A16 A18 A58
XK,XKG F23 S05
e9*2007/46*6294*..;
e50*2007/46*0198*..
SsangYong Tivoli 84-95 235/35R19 K1c K2c K3b K4g K5b K5w K6w T91 A01 A12 A14
4WD 84-95 245/30R19 K1c K2c K3b K4g K5b K5x K6c K6x A16 A18 A56
XK T89 F24 S05
e9*2007/46*6294*.. 84-95 245/35R19 K1c K2c K3b K4g K5b K5x K6c K6x
§ 22 50061, Erweiterung 02
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030316 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 13 von 23
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
137 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1370 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
§ 22 50061, Erweiterung 02
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
139 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1390 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
140 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1400 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
145 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1450 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
146 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1460 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030316 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

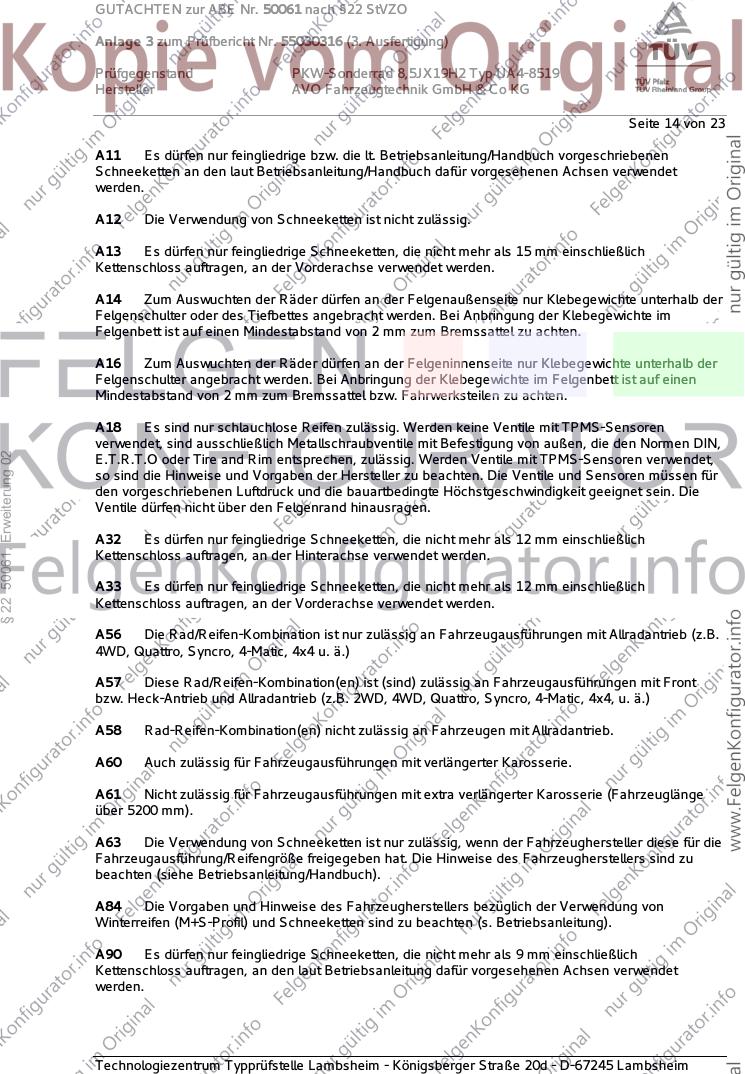

Seite 14 von 23
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
§ 22 50061, Erweiterung 02
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030316 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 15 von 23

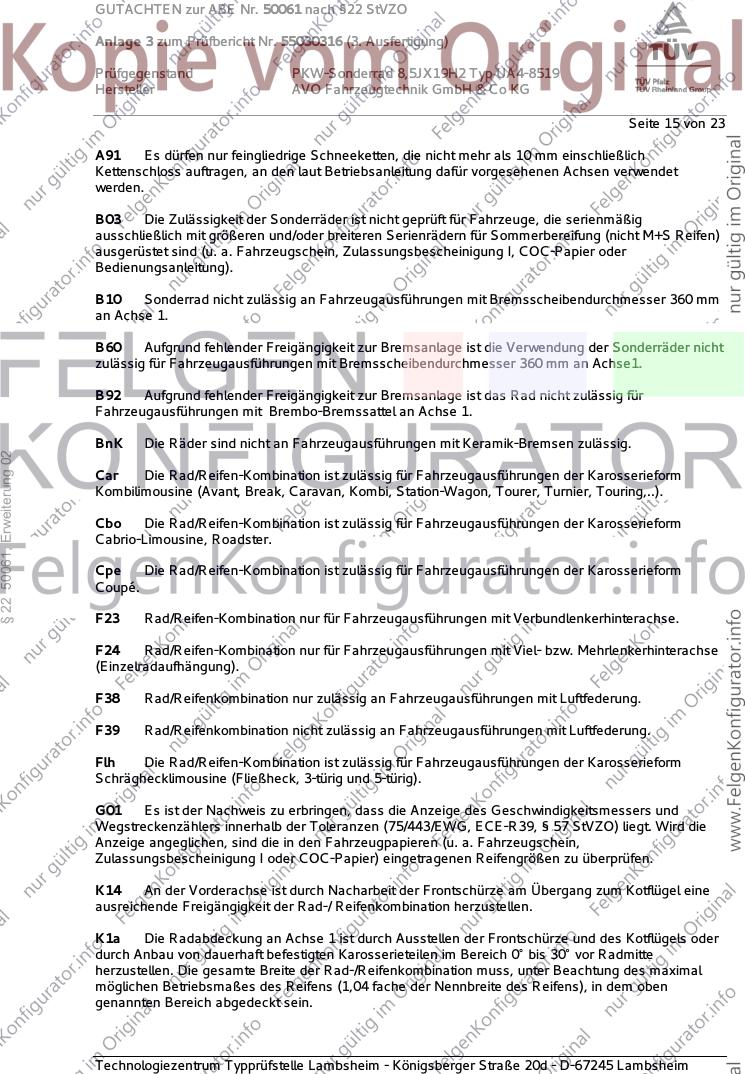

A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
§ 22 50061, Erweiterung 02
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030316 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

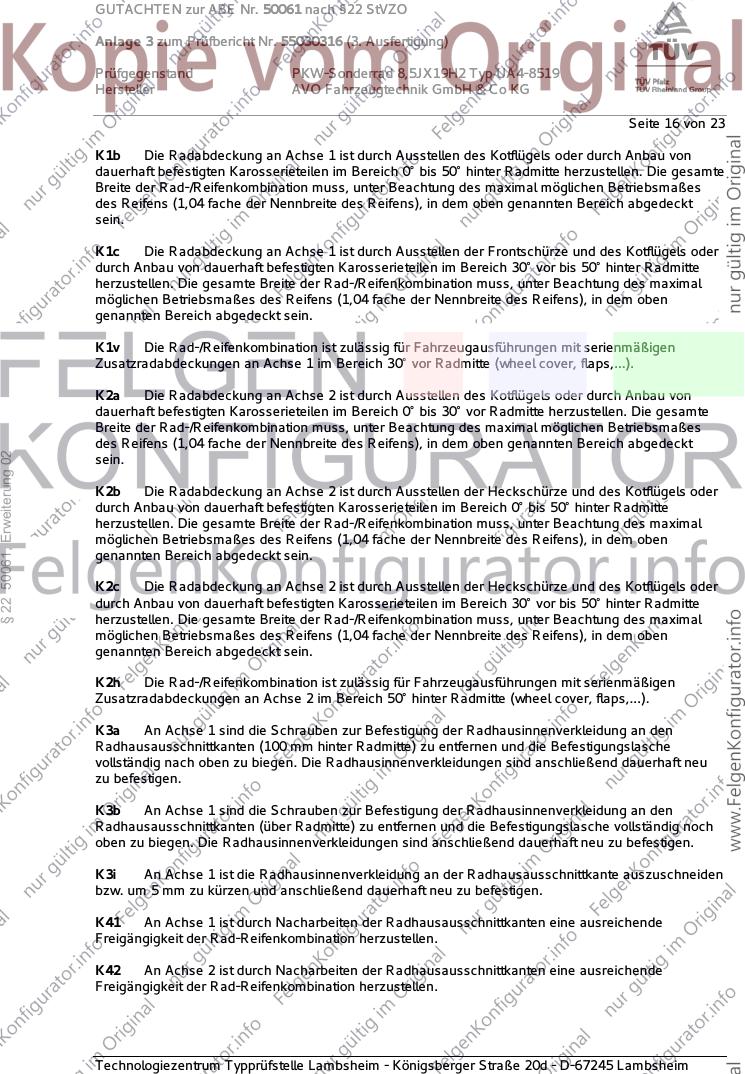

Seite 16 von 23
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
§ 22 50061, Erweiterung 02
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030316 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

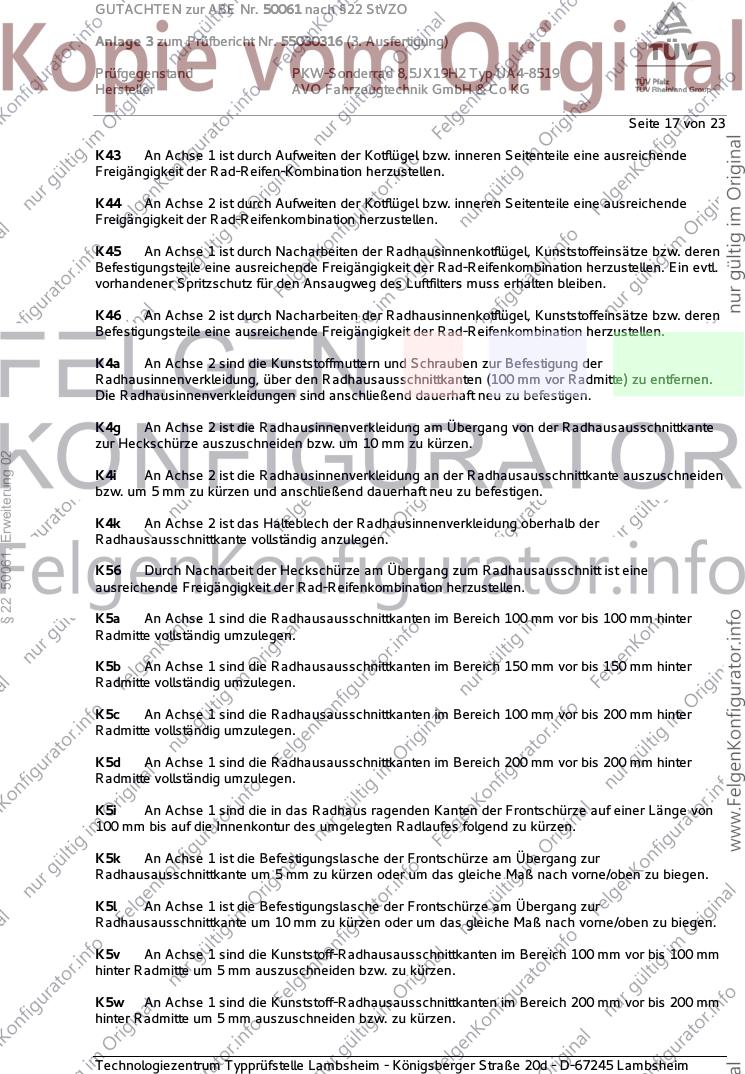

Seite 17 von 23
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der
Radhausinnenverkleidung, über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen.
Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
§ 22 50061, Erweiterung 02
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030316 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

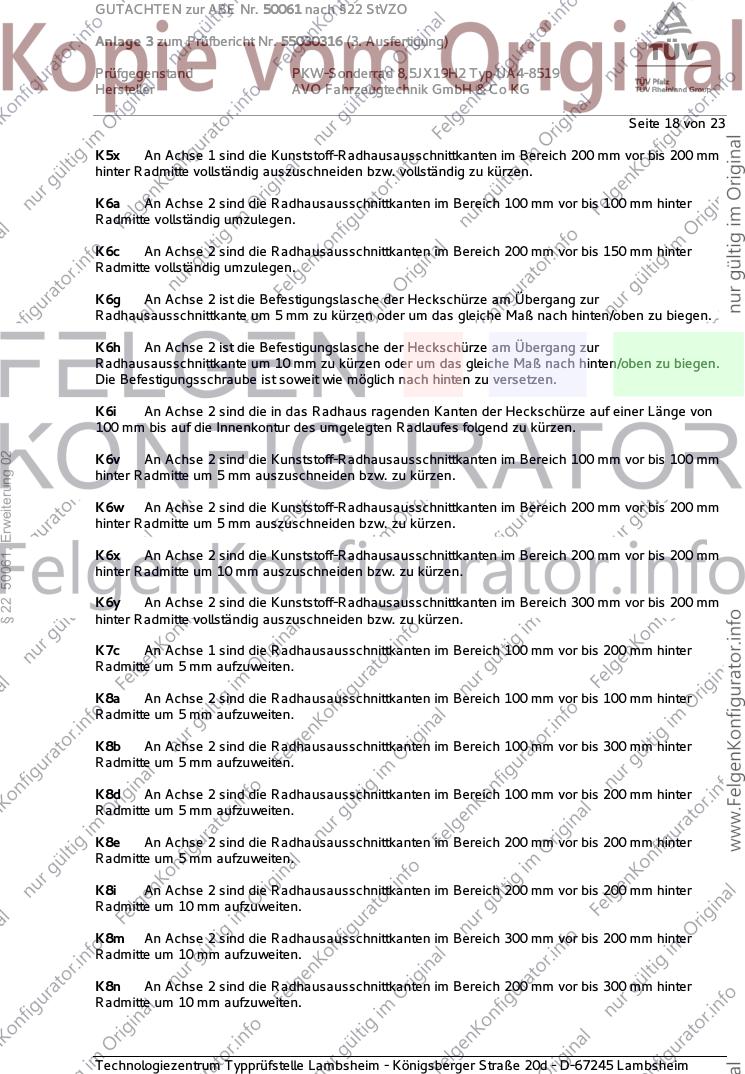

Seite 18 von 23
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
§ 22 50061, Erweiterung 02
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030316 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

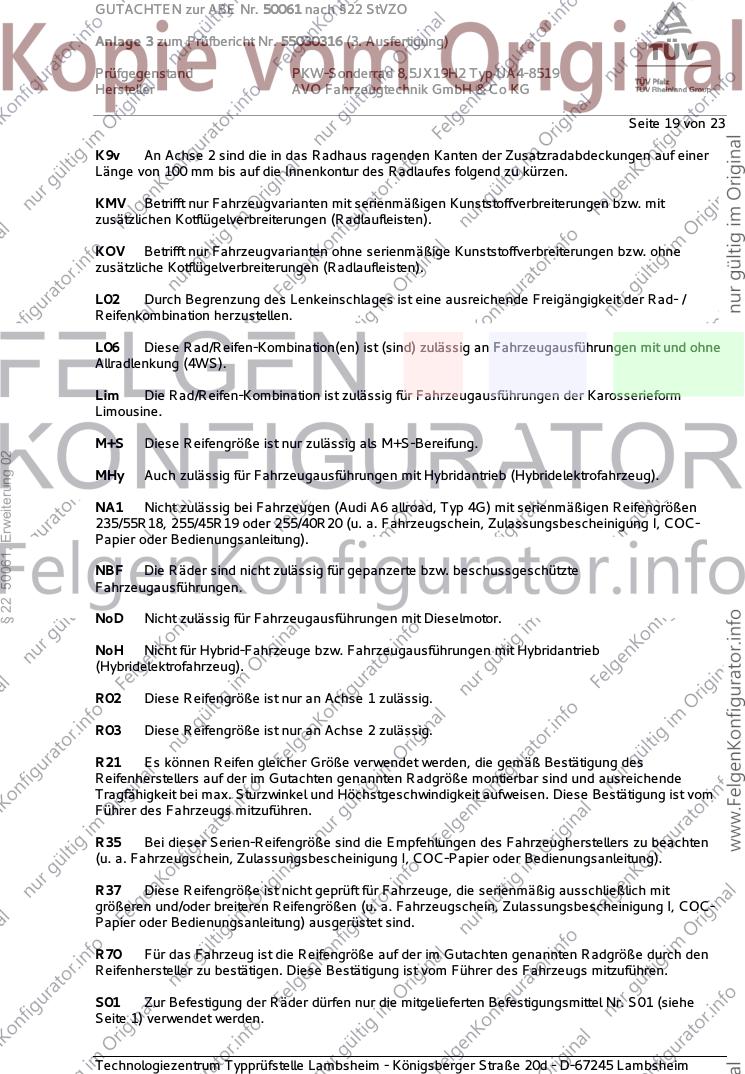

Seite 19 von 23
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
§ 22 50061, Erweiterung 02
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030316 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 20 von 23
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
§ 22 50061, Erweiterung 02
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030316 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 21 von 23
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 50061, Erweiterung 02
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030316 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 22 von 23

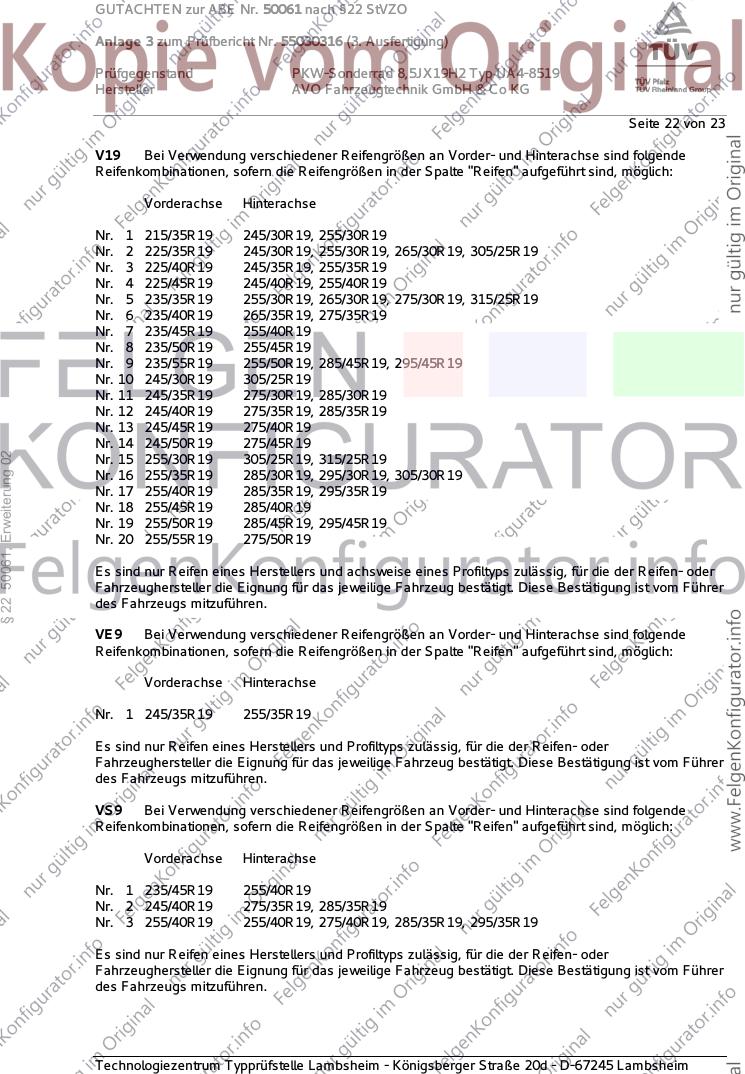

V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
§ 22 50061, Erweiterung 02
Nr. 15 255/30R19 305/25R19, 315/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 255/55R19 275/50R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VE9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/35R19 255/35R19
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VS9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/45R19 255/40R19
Nr. 2 245/40R19 275/35R19, 285/35R19
Nr. 3 255/40R19 255/40R19, 275/40R19, 285/35R19, 295/35R19
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50061 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55030316 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 23 von 23
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 29. September 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
§ 22 50061, Erweiterung 02
Das Gutachten umfasst Blatt 1 bis 23 und gilt für Sonderräder ab Herstellungsdatum Januar 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 29. September 2018
Tufan 00304090.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
