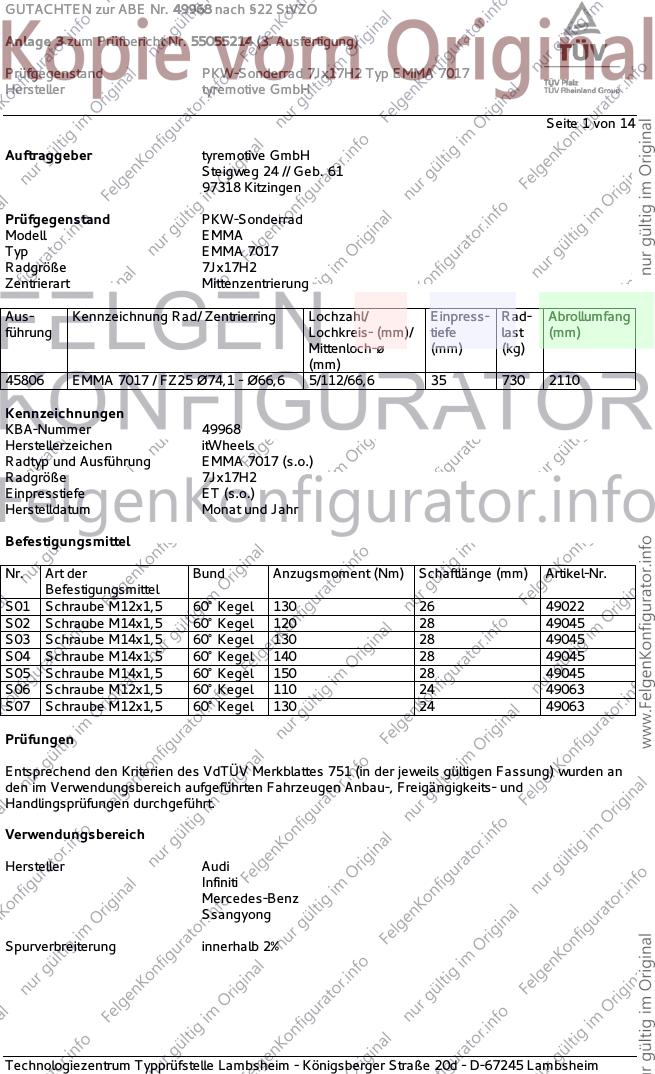

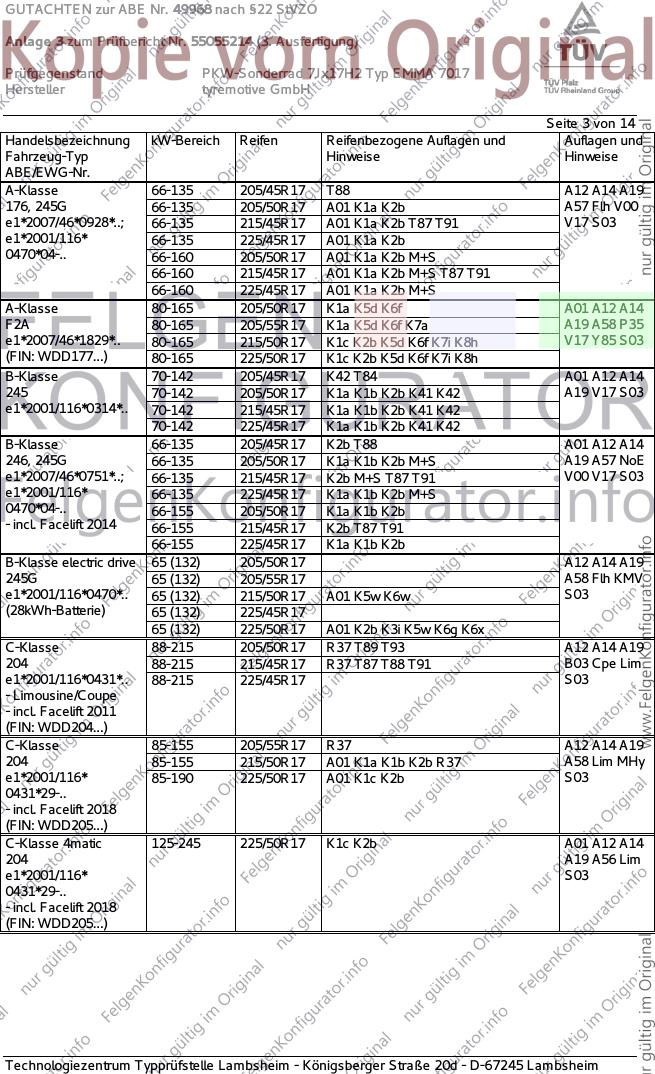

GUTACHTEN zur ABE Nr. 49968 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55055214 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ EMMA 7017
Hersteller tyremotive GmbH
Seite 1 von 14
Auftraggeber tyremotive GmbH
Steigweg 24 // Geb. 61
97318 Kitzingen
Prüfgegenstand PKW-Sonderrad
Modell EMMA
Typ EMMA 7017
Radgröße 7Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
45806 EMMA 7017 / FZ25 Ø74,1 - Ø66,6 5/112/66,6 35 730 2110
Kennzeichnungen
KBA-Nummer 49968
Herstellerzeichen itWheels
Radtyp und Ausführung EMMA 7017 (s.o.)
Radgröße 7Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M12x1,5 60° Kegel 130 26 49022
S02 Schraube M14x1,5 60° Kegel 120 28 49045
S03 Schraube M14x1,5 60° Kegel 130 28 49045
S04 Schraube M14x1,5 60° Kegel 140 28 49045
S05 Schraube M14x1,5 60° Kegel 150 28 49045
S06 Schraube M12x1,5 60° Kegel 110 24 49063
S07 Schraube M12x1,5 60° Kegel 130 24 49063
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49968 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55055214 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ EMMA 7017
Hersteller tyremotive GmbH
Seite 2 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 205/55R17 R37 A12 A14 A19
B8, B81 88-125 215/50R17 R37 T90 T91 A57 Car Lim
e1*2001/116* 88-125 225/50R17 A01 K1a K1b K2b S02
0430*00-41; 88-125 235/50R17 A01 K1c K2b K41 K45 K56
e13*2007/46*1084*.. 88-140 205/55R17 M+S
(FIN: WAUZZZ8K...) 88-140 215/50R17 M+S T90 T91
88-195 225/50R17 A01 K1a K1b K2b M+S
Audi A4 90-140 205/55R17 A11 R37 A14 A19 A57
B8, B81 90-140 215/50R17 A11 R37 B03 Car Lim
e1*2001/116* 90-140 225/50R17 A91 V00 V17 S02
0430*35-..; 90-210 225/50R17 A91 M+S
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
Audi A7 Sportback 140-245 235/55R17 A13 M+S A14 A19 A57
4G, 4G1 B90 DB8 S02
e1*2007/46*0436*..;
e13*2007/46*1147*..
- incl. Facelift 2014
Audi Q5 100-110 225/65R17 A58 A63 M+S R09 140 A14 A19 B64
8R, 8R1, 8R2 100-110 235/65R17 A12 A58 M+S 138 S04
e1*2001/116*0473*..; 100-200 235/65R17 A10 A56 M+S 138
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-110 225/65R17 A58 A63 M+S R09 140 A14 A19 B64
8R, 8R1, 8R2 100-110 235/65R17 A12 A58 M+S 138 KMV S04
e1*2001/116*0473*..; 100-200 235/65R17 A10 A56 M+S 138
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 100-210 235/65R17 A11 M+S 138 A14 A19 A57
FY S04
e1*2007/46*1550*..,
e1*2007/46*1685*..
Infiniti QX30 AWD 125, 155 215/60R17 A12 A14 A19
H15 125, 155 225/55R17 A56 S03
e11*2007/46*2977*.. 125, 155 225/60R17
125, 155 235/55R17 A01 K5v K6w
125, 155 245/50R17 A01 K2b K5x K6w K8e
125, 155 245/55R17 A01 K2b K5x K6w K8e
125, 155 255/50R17 A01 K1b K2b K5x K6w K8m
A-Klasse 60-142 205/45R17 K1c K2b K42 R37 A01 A12 A14
169 60-142 215/45R17 K14 K1c K2b K41 K42 A19 S03
e1*2001/116*0288*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49968 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55055214 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ EMMA 7017
Hersteller tyremotive GmbH
Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
A-Klasse 66-135 205/45R17 T88 A12 A14 A19
176, 245G 66-135 205/50R17 A01 K1a K2b A57 Flh V00
e1*2007/46*0928*..; 66-135 215/45R17 A01 K1a K2b T87 T91 V17 S03
e1*2001/116* 66-135 225/45R17 A01 K1a K2b
0470*04-.. 66-160 205/50R17 A01 K1a K2b M+S
66-160 215/45R17 A01 K1a K2b M+S T87 T91
66-160 225/45R17 A01 K1a K2b M+S
A-Klasse 80-165 205/50R17 K1a K5d K6f A01 A12 A14
F2A 80-165 205/55R17 K1a K5d K6f K7a A19 A58 P35
e1*2007/46*1829*.. 80-165 215/50R17 K1c K2b K5d K6f K7i K8h V17 Y85 S03
(FIN: WDD177...) 80-165 225/50R17 K1c K2b K5d K6f K7i K8h
B-Klasse 70-142 205/45R17 K42 T84 A01 A12 A14
245 70-142 205/50R17 K1a K1b K2b K41 K42 A19 V17 S03
e1*2001/116*0314*.. 70-142 215/45R17 K1a K1b K2b K41 K42
70-142 225/45R17 K1a K1b K2b K41 K42
B-Klasse 66-135 205/45R17 K2b T88 A01 A12 A14
246, 245G 66-135 205/50R17 K1a K1b K2b M+S A19 A57 NoE
e1*2007/46*0751*..; 66-135 215/45R17 K2b M+S T87 T91 V00 V17 S03
e1*2001/116* 66-135 225/45R17 K1a K1b K2b M+S
0470*04-.. 66-155 205/50R17 K1a K1b K2b
- incl. Facelift 2014 66-155 215/45R17 K2b T87 T91
66-155 225/45R17 K1a K1b K2b
B-Klasse electric drive 65 (132) 205/50R17 A12 A14 A19
245G 65 (132) 205/55R17 A58 Flh KMV
e1*2001/116*0470*.. 65 (132) 215/50R17 A01 K5w K6w S03
(28kWh-Batterie) 65 (132) 225/45R17
65 (132) 225/50R17 A01 K2b K3i K5w K6g K6x
C-Klasse 88-215 205/50R17 R37 T89 T93 A12 A14 A19
204 88-215 215/45R17 R37 T87 T88 T91 B03 Cpe Lim
e1*2001/116*0431*.. 88-215 225/45R17 S03
- Limousine/Coupe
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-155 205/55R17 R37 A12 A14 A19
204 85-155 215/50R17 A01 K1a K1b K2b R37 A58 Lim MHy
e1*2001/116* 85-190 225/50R17 A01 K1c K2b S03
0431*29-..
- incl. Facelift 2018
(FIN: WDD205...)
C-Klasse 4matic 125-245 225/50R17 K1c K2b A01 A12 A14
204 A19 A56 Lim
e1*2001/116* S03
0431*29-..
- incl. Facelift 2018
(FIN: WDD205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49968 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55055214 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ EMMA 7017
Hersteller tyremotive GmbH
Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse Coupé / 110-190 225/50R17 K1c K2b A01 A12 A14
Cabrio A19 A58 Cbo
204 Cpe S03
e1*2001/116*
0431*37-..
- incl. Facelift 2018
(FIN: WDD205...)
C-Klasse Coupé / 125-245 225/50R17 K1c K2b A01 A12 A14
Cabrio 4matic A19 A56 Cbo
204 Cpe S03
e1*2001/116*
0431*37-..
- incl. Facelift 2018
(FIN: WDD205...)
C-Klasse T-Modell 88-170 205/50R17 R37 T89 T93 A12 A14 A19
204K 88-170 215/45R17 R37 T91 B03 Car S03
e1*2001/116*0457*.. 88-170 225/45R17 T90 T91 T93
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse T-Modell 85-155 205/55R17 R37 T91 T95 146 A12 A14 A19
204K 85-155 215/50R17 A01 K1a K1b K2b R37 T91 T95 146 A58 Car MHy
e1*2001/116* 85-190 225/50R17 A01 K1c K2b T94 T98 146 S03
0457*25-..
- incl. Facelift 2018
(FIN: WDD205...)
C-Klasse T-Modell 125-245 225/50R17 K1c K2b A01 A12 A14
4matic A19 A56 Car
204K S03
e1*2001/116*
0457*25-..
- incl. Facelift 2018
(FIN: WDD205...)
CLA-Klasse 80-130 205/45R17 T88 A12 A14 A19
117, 245G 80-130 205/50R17 A01 K1a K1b K2b A57 Lim V00
e1*2007/46*1007*..; 80-130 215/45R17 A01 K1a K1b K2b T87 T91 V17 S03
e1*2001/116* 80-130 225/45R17 A01 K1a K1b K2b
0470*04-.. 80-160 205/50R17 A01 K1a K1b K2b M+S
80-160 215/45R17 A01 K1a K1b K2b M+S T87 T91
80-160 225/45R17 A01 K1a K1b K2b M+S
CLA-Klasse Shooting 80-130 205/45R17 T88 A12 A14 A19
Brake 80-130 205/50R17 A01 K1a K1b K2b A57 Car V00
245G 80-130 215/45R17 A01 K1a K1b K2b T87 T91 V17 S03
e1*2001/116* 80-130 225/45R17 A01 K1a K1b K2b
0470*12-.. 80-160 205/50R17 A01 K1a K1b K2b M+S
80-160 215/45R17 A01 K1a K1b K2b M+S T87 T91
80-160 225/45R17 A01 K1a K1b K2b M+S
E-Klasse 75-170 205/50R17 A10 R37 T93 A14 A19 B03
211 75-170 215/50R17 A10 R37 T90 T91 Lim S03
e1*98/14*0183*.., 75-170 225/45R17 A10 R37 T90 T91 T93
e1*2001/116*0183*.. 75-170 235/45R17 A10 R37 R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49968 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55055214 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ EMMA 7017
Hersteller tyremotive GmbH
Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 100-150 205/50R17 A32 T93 A14 A19 A58
212 100-150 215/50R17 A12 T90 T91 T93 T95 B03 F38 Lim
e1*2001/116*0501*.. 100-150 225/45R17 A32 T90 T91 T93 T94 NoH S03
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-143 205/55R17 A10 R37 T91 T95 A14 A19 A58
212 110-143 205/60R17 A10 R37 T93 B03 Lim NoH
e1*2001/116* 110-143 215/55R17 A10 R37 T94 T98 S05
0501*24-.. 110-143 225/50R17 A32 T94 T98
(FIN: WDD213...) 110-143 225/55R17 A32
110-143 235/50R17 A12
E-Klasse 100-150 205/50R17 A32 T93 A14 A19 A58
212, 212G 100-150 215/50R17 A12 T90 T91 T93 B03 F39 Lim
e1*2001/116*0501*..; 100-150 225/45R17 A32 T90 T91 T93 NoH S03
e1*2007/46*0484*..
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse Coupé 120-225 205/50R17 A12 T89 A14 A19 A58
207 120-225 215/45R17 A32 T88 T91 B03 Cpe F39
e1*2001/116*0502*.. 120-225 215/50R17 A12 S03
(FIN: WDD207...) 120-225 225/45R17 A12
GLA-Klasse 80-155 215/60R17 A90 A14 A19 A57
245G 80-155 225/55R17 A12 Flh S03
e1*2001/116* 80-155 225/60R17 A12
0470*06-.. 80-155 235/55R17 A01 A12 K1b K2b K6v
80-155 245/50R17 A01 A12 K1a K1b K2b K5v K6x K8a
80-155 245/55R17 A01 A12 K1a K1b K2b K5v K6x K8a
80-155 255/50R17 A01 A12 K1c K2c K5a K5x K6g K6y
K8i
SLK 120-170 205/50R17 R37 A11 A14 A19
171 120-170 215/45R17 R37 B03 V17 S06
e1*2001/116*0262*.. 120-170 225/45R17
SLK / SLC -Klasse 115-180 205/50R17 A91 A14 A19 B03
172 115-180 215/45R17 A32 V17 Z16 S03
e1*2007/46*0548*.. 115-180 225/45R17 A91
Vaneo 55-92 205/40R17 K1c T84 A01 A12 A14
414 55-92 215/40R17 K1c K2b T83 T85 T87 A19 S07
e1*98/14*0185*..,
e1*2001/116*0185*..
SsangYong Tivoli 84-95 205/50R17 K1b K2b A01 A12 A14
2WD 84-95 205/55R17 K1b K2b A19 A58 F23
XK,XKG 84-95 215/50R17 K1b K2b V17 S01
e9*2007/46*6294*..; 84-95 225/45R17 K1b K2b
e50*2007/46*0198*.. 84-95 225/50R17 K1a K1b K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49968 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55055214 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ EMMA 7017
Hersteller tyremotive GmbH
Seite 6 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SsangYong Tivoli 84-95 205/50R17 K1b A01 A12 A14
4WD 84-95 205/55R17 K1b A19 A56 F24
XK 84-95 215/50R17 K1b S01
e9*2007/46*6294*.. 84-95 225/45R17 K1b
84-95 225/50R17 K1a K1b K2b
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49968 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55055214 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ EMMA 7017
Hersteller tyremotive GmbH

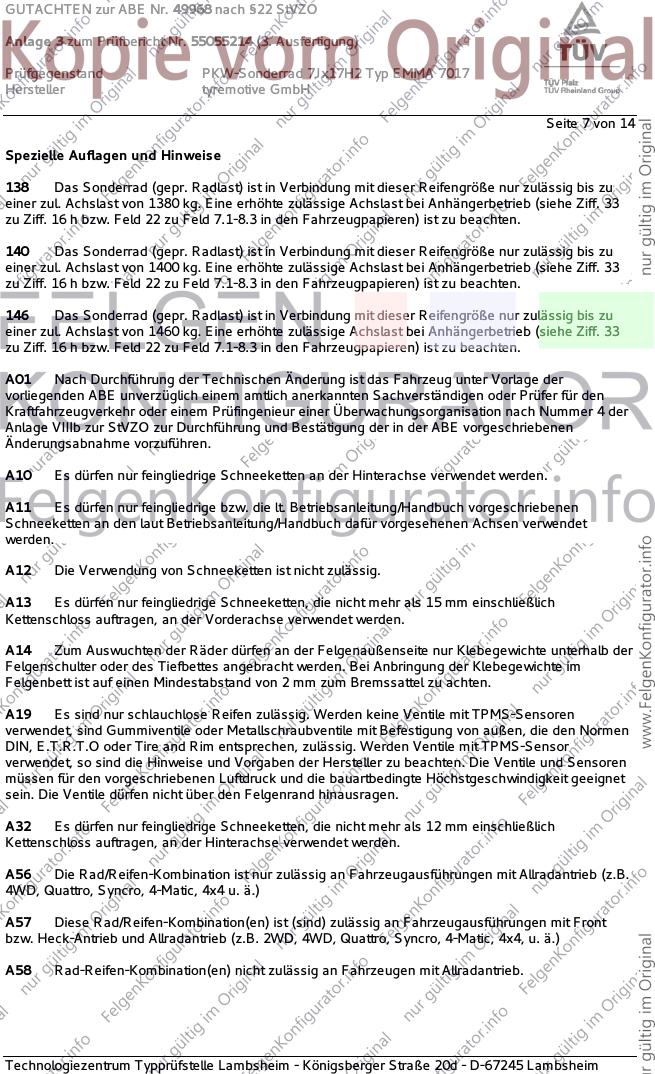

Seite 7 von 14
Spezielle Auflagen und Hinweise
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
140 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1400 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
146 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1460 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49968 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55055214 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ EMMA 7017
Hersteller tyremotive GmbH

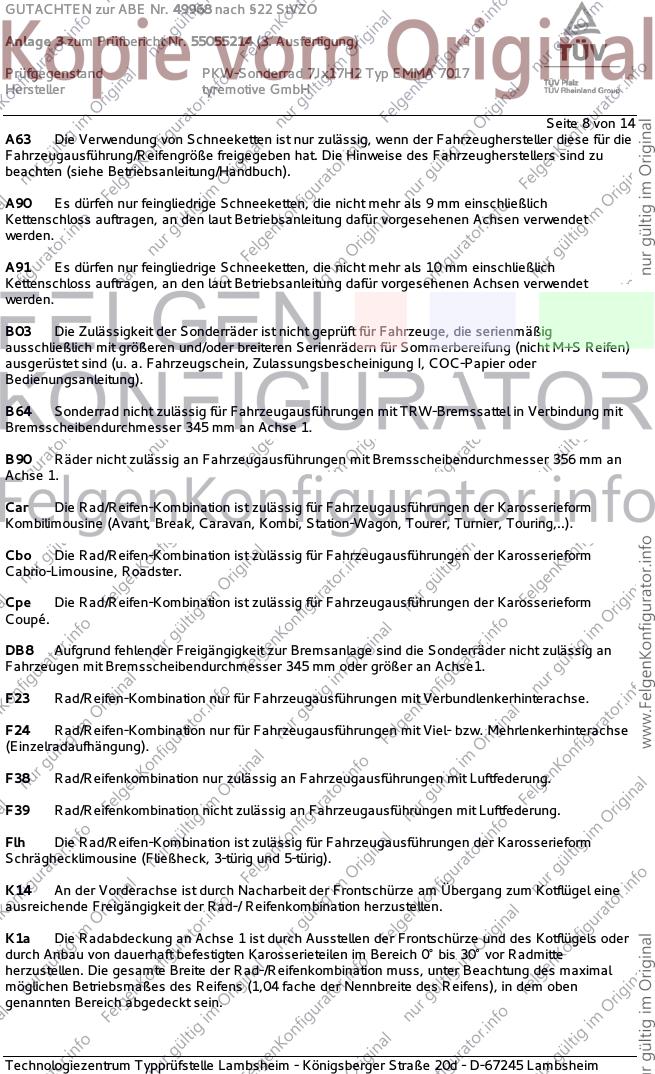

Seite 8 von 14
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B64 Sonderrad nicht zulässig für Fahrzeugausführungen mit TRW-Bremssattel in Verbindung mit
Bremsscheibendurchmesser 345 mm an Achse 1.
B90 Räder nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm an
Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49968 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55055214 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ EMMA 7017
Hersteller tyremotive GmbH

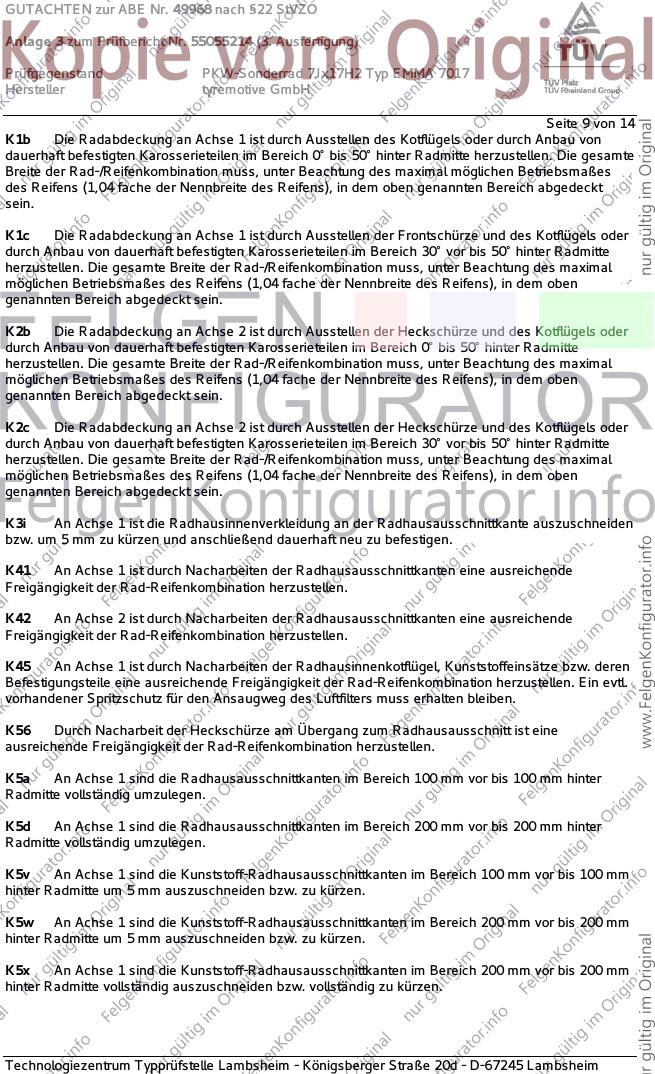

Seite 9 von 14
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49968 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55055214 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ EMMA 7017
Hersteller tyremotive GmbH

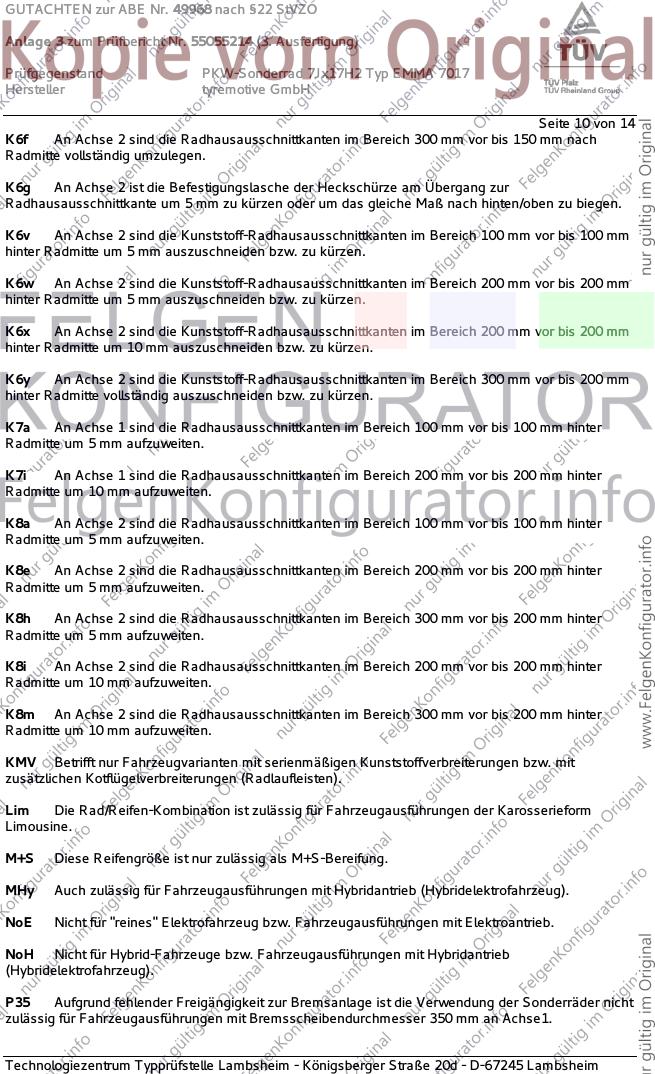

Seite 10 von 14
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49968 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55055214 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ EMMA 7017
Hersteller tyremotive GmbH

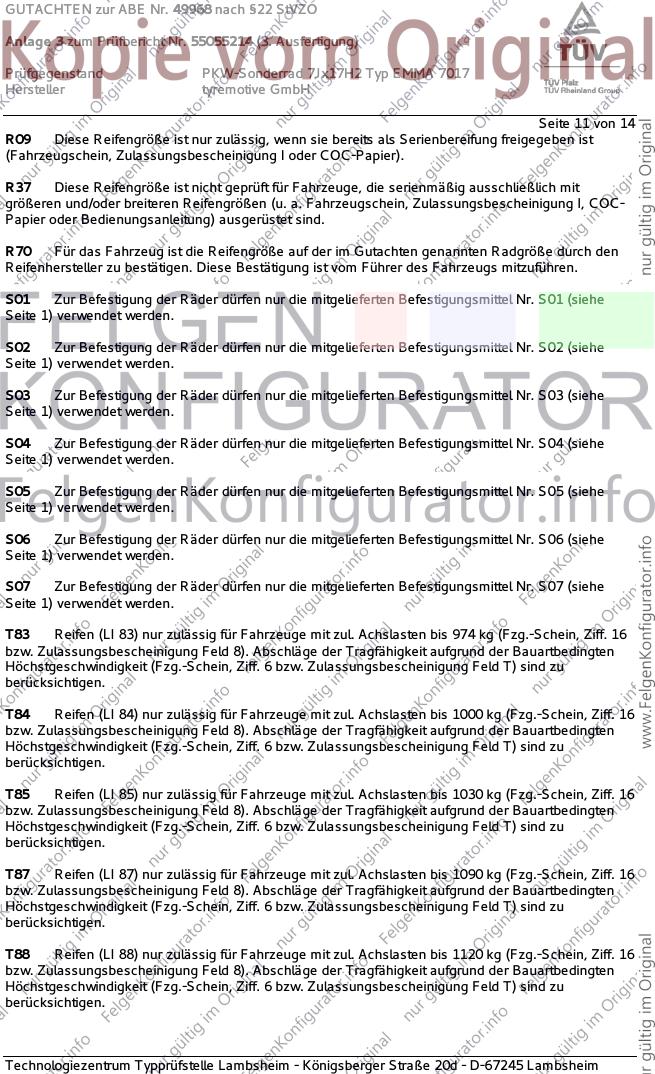

Seite 11 von 14
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49968 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55055214 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ EMMA 7017
Hersteller tyremotive GmbH

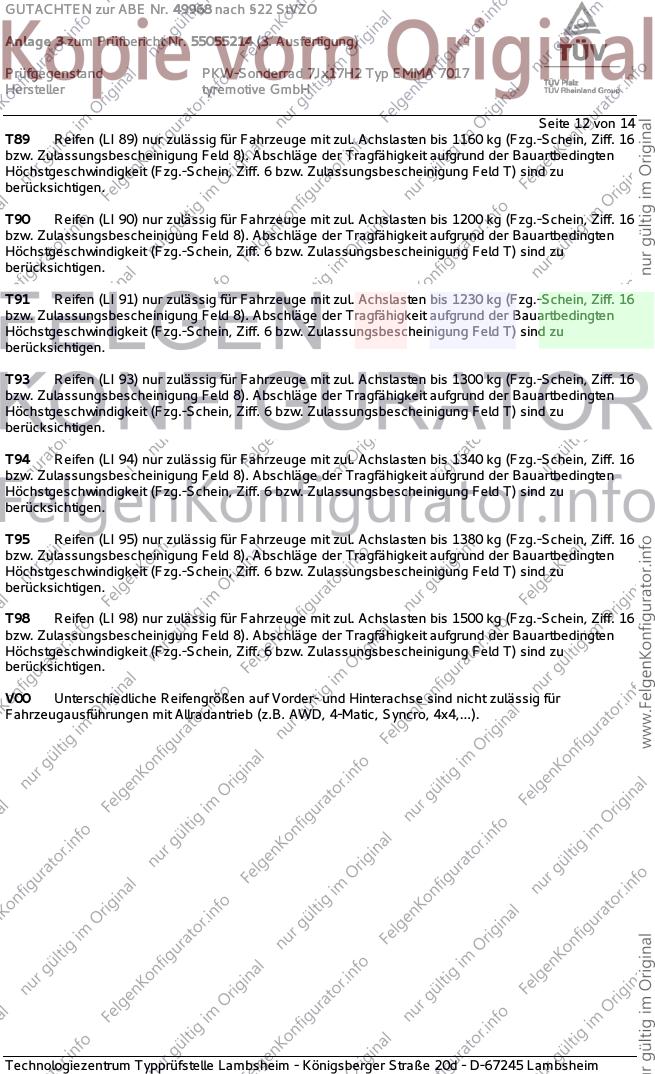

Seite 12 von 14
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49968 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55055214 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ EMMA 7017
Hersteller tyremotive GmbH

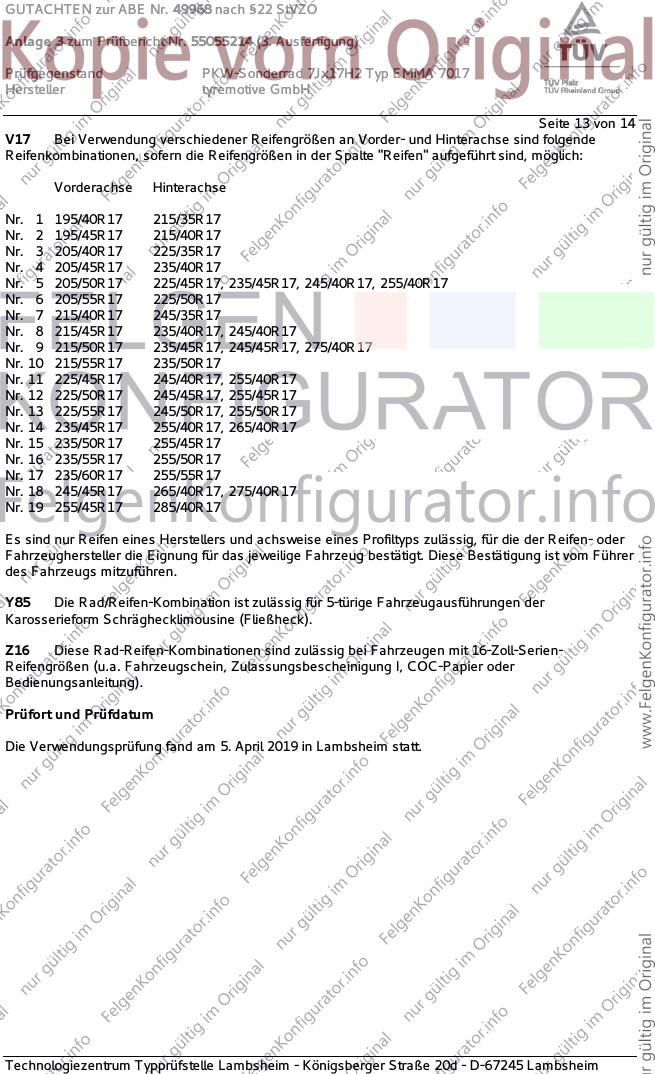

Seite 13 von 14
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 5. April 2019 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49968 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55055214 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ EMMA 7017
Hersteller tyremotive GmbH

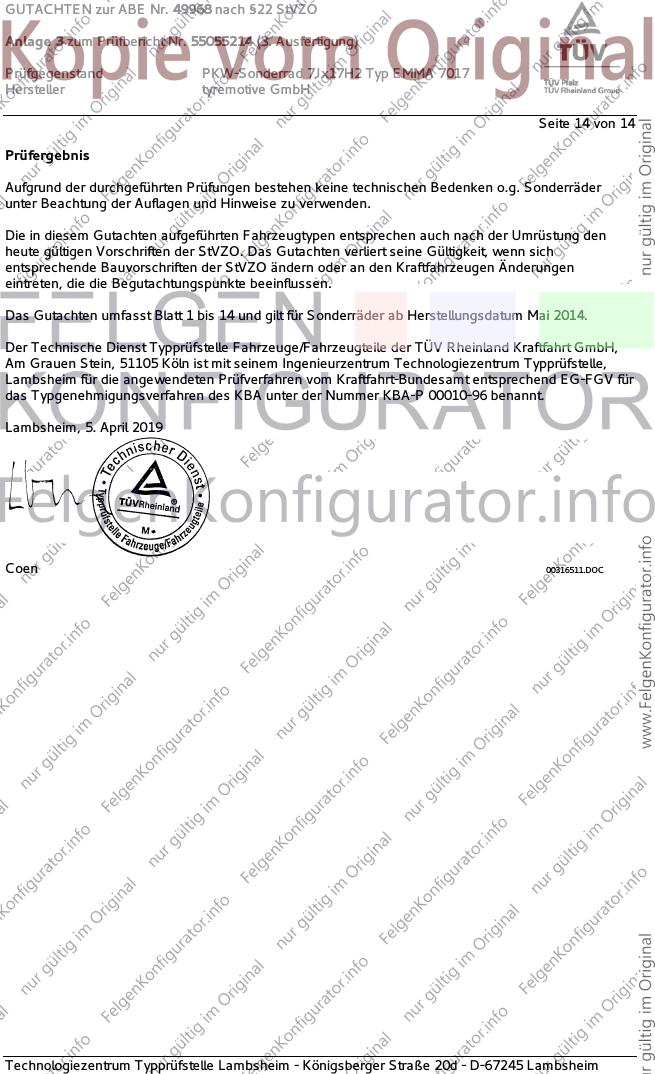

Seite 14 von 14
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum Mai 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. April 2019
Coen 00316511.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
