GUTACHTEN zur ABE Nr. 52746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55806919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ 01A83
Hersteller O.Z. Spa
Seite 1 von 19
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell INDY HLT
Typ 01A83
Radgröße 8Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
200 01A83 200 / L-Ø66,46 5/112/66,46 30 705 2100
Kennzeichnungen
KBA-Nummer 52746
Herstellerzeichen OZ RACING
Radtyp und Ausführung O1A83 200
Radgröße 8Jx19H2
Einpresstiefe ET 30
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel (Nm)
S01 Schraube M14x1,5 Kugel D=24mm 120 36,5 81710414
S02 Schraube M14x1,5 Kugel D=24mm 130 36,5 81710414
S03 Schraube M14x1,5 Kugel D=24mm 150 36,5 81710414
S04 Schraube M12x1,5 Kugel D=24mm 110 34,9 81710358
S05 Schraube M14x1,5 Kugel D=24mm 150 40 81710248
S06 Schraube M14x1,5 Kugel D=24mm 140 38 81710401
S07 Schraube M12x1,5 Kugel D=24mm 130 34,9 81710358
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55806919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ 01A83
Hersteller O.Z. Spa
Seite 2 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 R37 T89 T93 A12 A16 A21
B8, B81 88-195 235/35R19 A01 K1a K1b K2b K56 R37 T87 T91 A57 Car Lim
e1*2001/116* 88-200 225/40R19 M+S T89 T93 S01
0430*00-41; 88-200 235/35R19 A01 K1a K1b K2b K56 M+S T87 T91
e13*2007/46*1084*.. 88-200 245/35R19 A01 K1c K2b K41 K44 K45 K46 K56
(FIN: WAUZZZ8K...) T89 T93
Audi A4 90-210 225/40R19 T89 T93 A12 A16 A21
B8, B81 90-210 235/35R19 A01 K1a K2b K4i K8b T87 T91 A57 Car Lim
e1*2001/116* 90-210 245/35R19 A01 K1c K2b K4i K8b T89 T93 V00 V19 S01
0430*35-..;
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
Audi A4 Allroad 100-180 225/40R19 A13 T93 A16 A21 Car
B8, B81 100-180 225/45R19 A13 T92 T96 KMV X80 S01
e1*2001/116* 100-180 235/40R19 A13 T92 T96
0430*10-41; 100-180 245/35R19 A33 T93
13*2007/46*1084*.. 100-180 245/40R19 A33
(FIN: WAUZZZ8K...)
Audi A4 Allroad 100-200 225/40R19 A11 T93 A16 A21 A56
B8, B81 100-200 225/45R19 A91 Car KMV S01
e1*2001/116* 100-200 235/40R19 A33
0430*40-.. 100-200 245/35R19 A91 T93
e13*2007/46* 100-200 245/40R19 A91
1084*25-..
(FIN: WAUZZZF4...)
Audi A5 100-195 225/40R19 R37 T89 T93 A12 A16 A21
B8, B81 100-195 235/35R19 R37 T87 T91 A57 Cbo Cpe
e1*2001/116* 100-195 245/35R19 T89 T93 Flh S01
0430*00-49; 100-200 245/35R19 M+S T89 T93
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A5 100-210 225/40R19 A12 T93 A16 A21 A57
B8, B81 100-210 235/35R19 A11 T91 Cbo Cpe Flh
e1*2001/116* 100-210 245/35R19 A11 T93 V00 V19 S01
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55806919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ 01A83
Hersteller O.Z. Spa
Seite 3 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 / A6 Avant 100-245 235/45R19 T95 T99 140 A12 A16 A21
4G, 4G1 100-245 245/40R19 T94 T98 141 A57 BnK Car
e1*2007/46*0436*..; Lim NA1 S01
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A6 / A6 Avant 120-250 225/45R19 T96 141 A12 A16 A21
F2 120-250 235/45R19 T95 T99 140 A57 Car KOV
e1*2007/46*1801*..; 120-250 235/50R19 A01 K1a K2b 136 L06 Lim MHy
120-250 245/45R19 A01 K2b 138 S01
120-250 255/45R19 A01 K1a K2b K5c 137
Audi A6 allroad 140-245 235/45R19 T99 140 A12 A16 A21
4G, 4G1 140-245 245/45R19 A01 K6w 138 A56 B92 Car
e1*2007/46*0436*..; 140-245 255/45R19 A01 K5w K6x 137 KMV S01
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A7 Sportback 140-245 235/45R19 A13 140 A16 A21 A57
4G, 4G1 140-245 245/40R19 A13 141 BnK S01
e1*2007/46*0436*..;
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A7 Sportback 150-250 225/45R19 A91 T96 141 A16 A21 A57
F2 150-250 235/45R19 A91 T95 T99 140 L06 MHy S01
e1*2007/46*1801*..; 150-250 235/50R19 A12 136
e1*2007/46*1840*.. 150-250 245/45R19 A91 138
150-250 255/45R19 A12 137
Audi A8 150-368 235/50R19 A13 136 A16 A21 A57
4H 150-368 245/45R19 A13 138 BnK NBF S01
e1*2007/46*0284*.. 150-368 255/45R19 A13 137
e1*2007/46*0398*..
Audi Q5 100-200 235/50R19 K1a 136 A01 A12 A16
8R, 8R1, 8R2 100-200 235/55R19 K1a 132 A21 S06
e1*2001/116*0473*..; 100-200 255/50R19 K1c K2b 132
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/50R19 136 A12 A16 A21
8R, 8R1, 8R2 100-200 235/55R19 132 KMV S06
e1*2001/116*0473*..; 100-200 255/50R19 132
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 100-210 245/50R19 A01 K1a K1b K2b 134 A12 A16 A21
FY 100-210 255/45R19 A01 K1a K2b 137 A57 S06
e1*2007/46*1550*.., 100-210 255/45R19 K1v K2h 137
e1*2007/46*1685*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55806919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ 01A83
Hersteller O.Z. Spa
Seite 4 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S4 245 235/35R19 K1a K1b K2b K56 M+S T91 A01 A12 A16
B8, B81 245 245/35R19 K1c K2b K41 K44 K45 K46 K56 T93 A21 Car Lim
e1*2001/116*0430*..; S01
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi S4 260 225/40R19 M+S T93 A12 A16 A21
B8, B81 260 235/35R19 A01 K1a K2b K4i K8b M+S T91 A56 Car Lim
e1*2001/116* 260 245/35R19 A01 K1c K2b K4i K8b T93 V00 V19 S01
0430*43-..
e13*2007/46*1084*25-
(FIN:WAUZZZF4...)
Audi S5 245, 260 245/35R19 M+S T89 T93 A12 A16 A21
B8, B81 260 235/35R19 M+S R37 T91 A56 Cbo Cpe
e1*2001/116* Flh S01
0430*00-49,
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi S5 260 245/35R19 A11 M+S T93 A16 A21 A56
B8, B81 Cbo Cpe Flh
e1*2001/116* S01
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Audi S6 / S6 Avant 309, 331 235/45R19 M+S T95 T99 140 A12 A16 A21
4G, 4G1 309, 331 245/40R19 M+S T94 T98 141 A56 BnK Car
e1*2007/46*0436*..; Lim S01
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S7 Sportback 309, 331 235/45R19 A13 M+S 140 A16 A21 A56
4G, 4G1 309, 331 245/40R19 A13 M+S T98 141 BnK S01
e1*2007/46*0436*..;
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S8 382, 445 245/45R19 A13 M+S 138 A16 A21 A56
4H 382, 445 255/45R19 A13 M+S 137 BnK NBF S01
e1*2007/46*0284*..
e1*2007/46*0398*..
Audi SQ5 255, 260 245/50R19 A01 K1b M+S 134 A12 A16 A21
FY 255, 260 255/45R19 M+S 137 A56 K1v K2h
e1*2007/46*1550*.. S06
Infiniti QX30 AWD 125, 155 225/45R19 K5v K6w A01 A12 A16
H15 125, 155 235/40R19 K5v K6w A21 A56 S02
e11*2007/46*2977*.. 125, 155 235/45R19 K5v K6w
125, 155 245/40R19 K2b K5x K6w K8e
125, 155 245/45R19 G01 K2b K5x K6w K8e
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55806919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ 01A83
Hersteller O.Z. Spa
Seite 5 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
B-Klasse electric drive 65 (132) 225/40R19 K2b K3i K5w K6g K6x A01 A12 A16
245G 65 (132) 235/35R19 K2b K3i K5w K6g K6x T91 A21 A58 Flh
e1*2001/116*0470*.. KMV S02
(28kWh-Batterie)
C 63 AMG 336-373 235/35R19 K1c K2c K41 K42 K44 K56 M+S T91 A01 A12 A16
204, 204K, -/AMG A21 Car Cpe
e1*2001/116* Lim S02
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-190 225/40R19 K1c K2b K5k T89 T93 A01 A12 A16
204 85-190 235/35R19 K1c K2b K4i K5d K6g K6j T91 A21 A58 Lim
e1*2001/116* 85-190 245/35R19 K1c K2a K2b K4i K5d K5k K6g K6r MHy V19 S02
0431*29-.. T89 T93
- incl. Facelift 2018
(FIN: WDD205...)
C-Klasse 55-145 225/35R19 K1a K2b K41 K43 K44 K56 T84 T88 A01 A12 A16
HO A21 R21 S04
G363,
e1*92/53*0001*..
C-Klasse 4matic 125-245 225/40R19 K1c K2b K5k A01 A12 A16
204 125-245 235/35R19 K1c K2b K4i K5d K6g K6j T91 A21 A56 Lim
e1*2001/116* 125-245 245/35R19 K1c K2a K2b K4i K5d K5k K6g K6r V19 S02
0431*29-..
- incl. Facelift 2018
(FIN: WDD205...)
C-Klasse Coupé / 110-190 225/40R19 K1c K2b K5k A01 A12 A16
Cabrio 110-190 235/35R19 K1c K2b K4i K5d K6g K6j T91 A21 A58 Cbo
204 110-190 245/35R19 K1c K2a K2b K4i K5d K5k K6g K6r Cpe V19 S02
e1*2001/116*
0431*37-..
- incl. Facelift 2018
(FIN: WDD205...)
C-Klasse Coupé / 125-245 225/40R19 K1c K2b K5k A01 A12 A16
Cabrio 4matic 125-245 235/35R19 K1c K2b K4i K5d K6g K6j T91 A21 A56 Cbo
204 125-245 245/35R19 K1c K2a K2b K4i K5d K5k K6g K6r Cpe V19 S02
e1*2001/116*
0431*37-..
- incl. Facelift 2018
(FIN: WDD205...)
C-Klasse T-Modell 55-145 225/35R19 K1a K2b K41 K43 K44 K56 A01 A12 A16
202 A21 R70 S04
e1*93/81*0034*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55806919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ 01A83
Hersteller O.Z. Spa
Seite 6 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 85-190 225/40R19 K1c K2b K5k T89 T93 141 A01 A12 A16
204K 85-190 235/35R19 K1c K2b K4i K5d K6g K6j T91 141 A21 A58 Car
e1*2001/116* 85-190 245/35R19 K1c K2a K2b K4i K5d K5k K6g K6r MHy V19 S02
0457*25-.. T89 T93 141
- incl. Facelift 2018
(FIN: WDD205...)
C-Klasse T-Modell 125-245 225/40R19 K1c K2b K5k T93 A01 A12 A16
4matic 125-245 235/35R19 K1c K2b K4i K5d K6g K6j T91 A21 A56 Car
204K 125-245 245/35R19 K1c K2a K2b K4i K5d K5k K6g K6r V19 S02
e1*2001/116* T93
0457*25-..
- incl. Facelift 2018
(FIN: WDD205...)
CL-Klasse 220-368 245/40R19 K1a K2b K41 K42 K45 K56 T94 T98 A01 A12 A16
215 A21 B03 S05
e1*98/14*0113*..
CLK-Klasse 100-255 225/35R19 K41 K45 R70 T88 A01 A12 A16
208 100-255 235/35R19 G01 K41 K45 T87 T88 T91 A21 Cbo Cpe
e1*96/27*0054*.. K1a K2b R21
S04
CLS-Klasse 120-150 245/35R19 A10 T93 A16 A21 A58
218 A84 B03 Lim
e1*2007/46*0485*.. S02
- incl. Facelift 2014
E-Klasse 55-205 225/35R19 R37 T88 T89 A12 A16 A21
210 55-260 235/35R19 A01 K41 T87 T88 T91 NBF R21 S04
e1*93/81*0022*..
E-Klasse 100-225 235/35R19 K1c K2b K5d R37 T91 141 A01 A12 A16
212 100-285 245/35R19 K1c K2b K5d T93 141 A21 A57 B03
e1*2001/116*0501*.. F38 Lim NoH
- mit Luftfederung S02
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-220 225/40R19 R37 T93 141 A12 A16 A21
212 110-220 225/45R19 R37 T92 T96 141 A58 Lim NoP
e1*2001/116* 110-220 235/40R19 R37 T92 T96 141 V19 S03
0501*24-.. 110-220 245/35R19 A01 K1c K2b K5d K5i K5k T93 141
(FIN: WDD213...) 110-220 245/35R19 K2h R03 T93 141
110-220 245/40R19 A01 K1c K2b K5d K5i K5k T94 T98
141
110-220 245/40R19 K2h R03 T94 T98 141
E-Klasse 100-225 235/35R19 K1c K2b K5d R37 T91 141 A01 A12 A16
212, 212G 100-245 245/35R19 K1c K2b K5d T93 141 A21 A57 B03
e1*2001/116*0501*..; F39 Lim NoH
e1*2007/46*0484*.. S02
- incl. Facelift 2013
(FIN: WDD212...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55806919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ 01A83
Hersteller O.Z. Spa
Seite 7 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 4matic 120-143 225/40R19 R37 T93 141 A12 A16 A21
212 120-143 225/45R19 R37 T92 T96 141 A56 Lim NoH
e1*2001/116* 120-143 235/40R19 R37 T92 T96 141 V19 S03
0501*24-.. 120-270 245/35R19 A01 K1c K2b K5d K5i K5k T93 141
(FIN: WDD213...) 120-270 245/35R19 K2h R03 T93 141
120-270 245/40R19 A01 K1c K2b K5d K5i K5k T94 T98
141
120-270 245/40R19 K2h R03 T94 T98 141
E-Klasse All Terrain 143-250 245/45R19 K5w 138 A01 A12 A16
4matic A21 A56 KMV
R1ES S03
e1*2007/46*1560*..
(FIN: WDD213...)
E-Klasse Cabrio 120-245 235/35R19 K1c K2b K4k K5a T91 A01 A12 A16
207 135, 150 245/30R19 K1c K2b K4k K5c K5k K6g K8d NoD A21 A58 Cbo
e1*2001/116*0502*.. T89 F39 S02
(FIN: WDD207...)
E-Klasse Coupé 120-225 225/35R19 K1c K2b K4k K5a R37 T88 A01 A12 A16
207 120-285 235/35R19 K1c K2b K4k K5a T91 A21 A58 Cpe
e1*2001/116*0502*.. 120-285 245/30R19 K1c K2b K4k K5c K5k K6g K8d T89 F39 S02
(FIN: WDD207...)
E-Klasse Coupé / 120-220 225/40R19 R37 T93 A12 A16 A21
Cabrio 120-220 225/45R19 R37 T92 T96 A58 Cbo Cpe
R1EC 120-220 235/40R19 R37 T92 T96 NoP V19 S03
e1*2007/46*1666*.. 120-220 245/35R19 T93
120-220 245/40R19
E-Klasse Coupé / 135, 143 225/40R19 R37 T93 A12 A16 A21
Cabrio 4matic 135, 143 225/45R19 R37 T92 T96 A56 Cbo Cpe
R1EC 135, 143 235/40R19 R37 T92 T96 NoH V19 S03
e1*2007/46*1666*.. 135-270 245/35R19 T93
135-270 245/40R19
E-Klasse T-Modell 110-210 225/45R19 R37 T96 X77 141 A12 A16 A21
R1ES 110-210 235/40R19 R37 T96 X77 141 A58 Car KOV
e1*2007/46*1560*.. 110-210 245/40R19 A01 K1c K2b K5d K5i K5k T94 T98 NoH V19 S03
(FIN: WDD213...) 141
110-210 245/40R19 K2h R03 T94 T98 141
E-Klasse T-Modell 135, 143 225/45R19 R37 T96 X77 141 A12 A16 A21
4matic 135, 143 235/40R19 R37 T96 X77 141 A56 Car KOV
R1ES 135-270 245/40R19 A01 K1c K2b K5d K5i K5k T98 141 NoH V19 S03
e1*2007/46*1560*.. 135-270 245/40R19 K2h R03 T98 141
(FIN: WDD213...)
GLA 45 AMG 4matic 265, 280 225/45R19 K2b K6v M+S A01 A12 A16
245G, -/AMG 265, 280 235/40R19 K2b K6v A21 A56 S02
e1*2001/116*0470*..; 265, 280 235/45R19 K2b K6v
e1*2007/46*1207*.. 265, 280 245/40R19 K2b K6x K8a
265, 280 245/45R19 K2b K6x K8a
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55806919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ 01A83
Hersteller O.Z. Spa

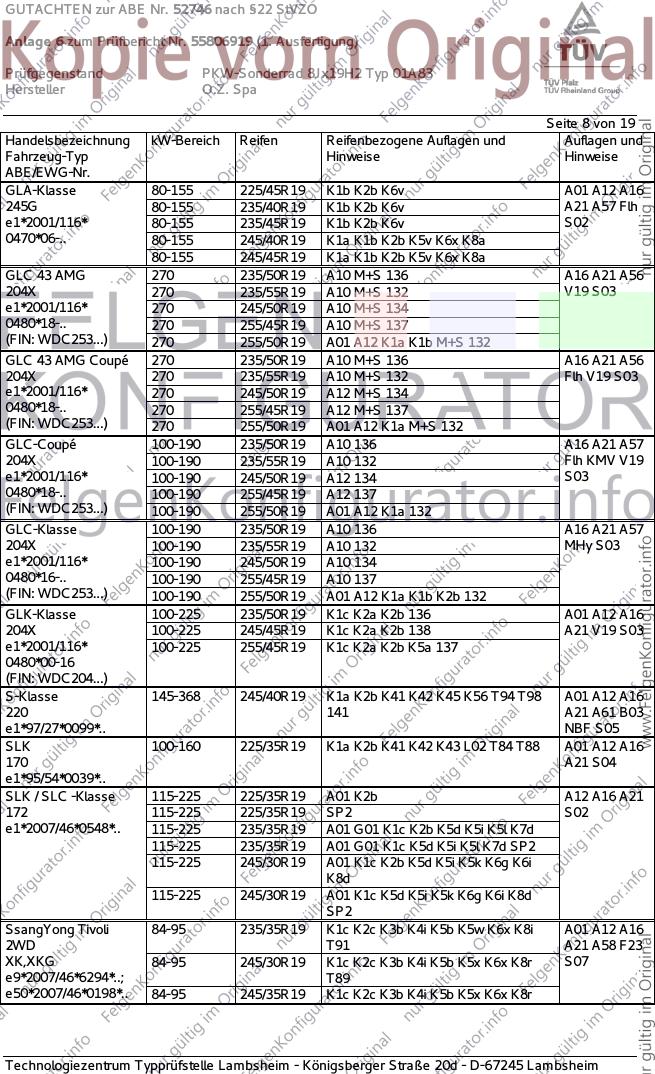

Seite 8 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLA-Klasse 80-155 225/45R19 K1b K2b K6v A01 A12 A16
245G 80-155 235/40R19 K1b K2b K6v A21 A57 Flh
e1*2001/116* 80-155 235/45R19 K1b K2b K6v S02
0470*06-.. 80-155 245/40R19 K1a K1b K2b K5v K6x K8a
80-155 245/45R19 K1a K1b K2b K5v K6x K8a
GLC 43 AMG 270 235/50R19 A10 M+S 136 A16 A21 A56
204X 270 235/55R19 A10 M+S 132 V19 S03
e1*2001/116* 270 245/50R19 A10 M+S 134
0480*18-.. 270 255/45R19 A10 M+S 137
(FIN: WDC253...) 270 255/50R19 A01 A12 K1a K1b M+S 132
GLC 43 AMG Coupé 270 235/50R19 A10 M+S 136 A16 A21 A56
204X 270 235/55R19 A10 M+S 132 Flh V19 S03
e1*2001/116* 270 245/50R19 A12 M+S 134
0480*18-.. 270 255/45R19 A12 M+S 137
(FIN: WDC253...) 270 255/50R19 A01 A12 K1a M+S 132
GLC-Coupé 100-190 235/50R19 A10 136 A16 A21 A57
204X 100-190 235/55R19 A10 132 Flh KMV V19
e1*2001/116* 100-190 245/50R19 A12 134 S03
0480*18-.. 100-190 255/45R19 A12 137
(FIN: WDC253...) 100-190 255/50R19 A01 A12 K1a 132
GLC-Klasse 100-190 235/50R19 A10 136 A16 A21 A57
204X 100-190 235/55R19 A10 132 MHy S03
e1*2001/116* 100-190 245/50R19 A10 134
0480*16-.. 100-190 255/45R19 A10 137
(FIN: WDC253...) 100-190 255/50R19 A01 A12 K1a K1b K2b 132
GLK-Klasse 100-225 235/50R19 K1c K2a K2b 136 A01 A12 A16
204X 100-225 245/45R19 K1c K2a K2b 138 A21 V19 S03
e1*2001/116* 100-225 255/45R19 K1c K2a K2b K5a 137
0480*00-16
(FIN: WDC204...)
S-Klasse 145-368 245/40R19 K1a K2b K41 K42 K45 K56 T94 T98 A01 A12 A16
220 141 A21 A61 B03
e1*97/27*0099*.. NBF S05
SLK 100-160 225/35R19 K1a K2b K41 K42 K43 L02 T84 T88 A01 A12 A16
170 A21 S04
e1*95/54*0039*..
SLK / SLC -Klasse 115-225 225/35R19 A01 K2b A12 A16 A21
172 115-225 225/35R19 SP2 S02
e1*2007/46*0548*.. 115-225 235/35R19 A01 G01 K1c K2b K5d K5i K5l K7d
115-225 235/35R19 A01 G01 K1c K5d K5i K5l K7d SP2
115-225 245/30R19 A01 K1c K2b K5d K5i K5k K6g K6i
K8d
115-225 245/30R19 A01 K1c K5d K5i K5k K6g K6i K8d
SP2
SsangYong Tivoli 84-95 235/35R19 K1c K2c K3b K4i K5b K5w K6x K8i A01 A12 A16
2WD T91 A21 A58 F23
XK,XKG 84-95 245/30R19 K1c K2c K3b K4i K5b K5x K6x K8r S07
e9*2007/46*6294*..; T89
e50*2007/46*0198*.. 84-95 245/35R19 K1c K2c K3b K4i K5b K5x K6x K8r
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55806919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ 01A83
Hersteller O.Z. Spa

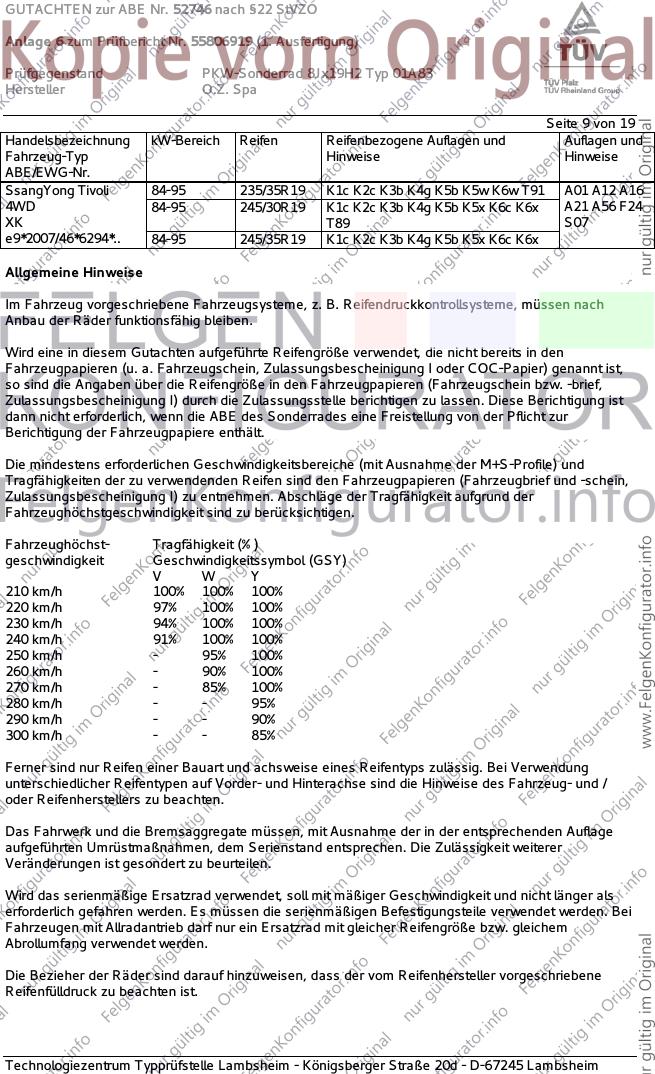

Seite 9 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SsangYong Tivoli 84-95 235/35R19 K1c K2c K3b K4g K5b K5w K6w T91 A01 A12 A16
4WD 84-95 245/30R19 K1c K2c K3b K4g K5b K5x K6c K6x A21 A56 F24
XK T89 S07
e9*2007/46*6294*.. 84-95 245/35R19 K1c K2c K3b K4g K5b K5x K6c K6x
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55806919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ 01A83
Hersteller O.Z. Spa

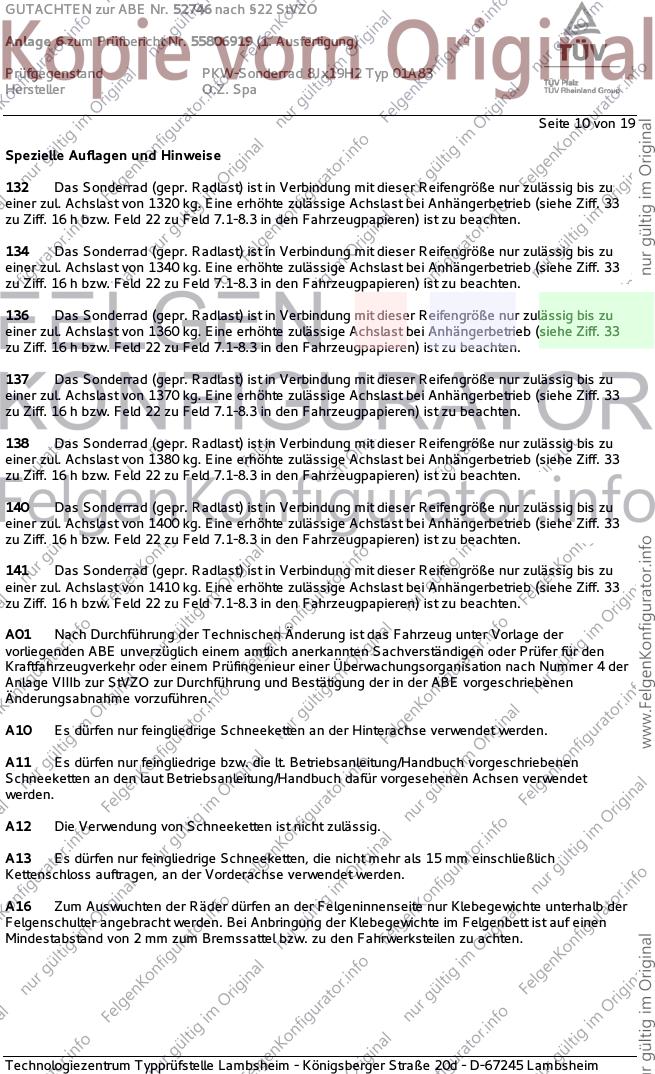

Seite 10 von 19
Spezielle Auflagen und Hinweise
132 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1320 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
136 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1360 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
137 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1370 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
140 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1400 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55806919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ 01A83
Hersteller O.Z. Spa

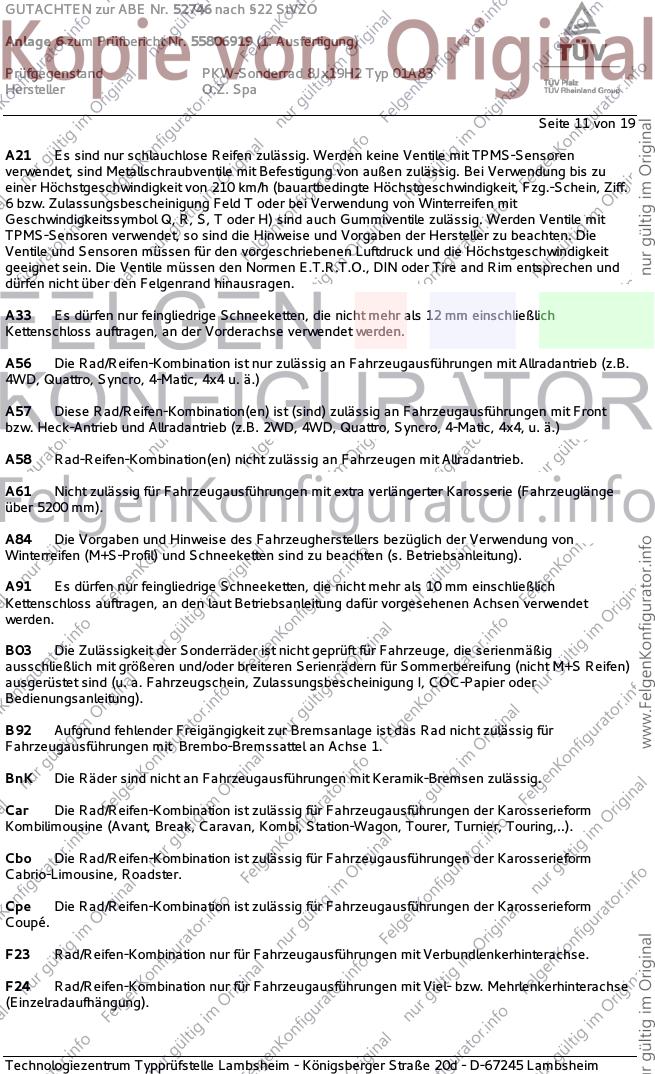

Seite 11 von 19
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55806919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ 01A83
Hersteller O.Z. Spa

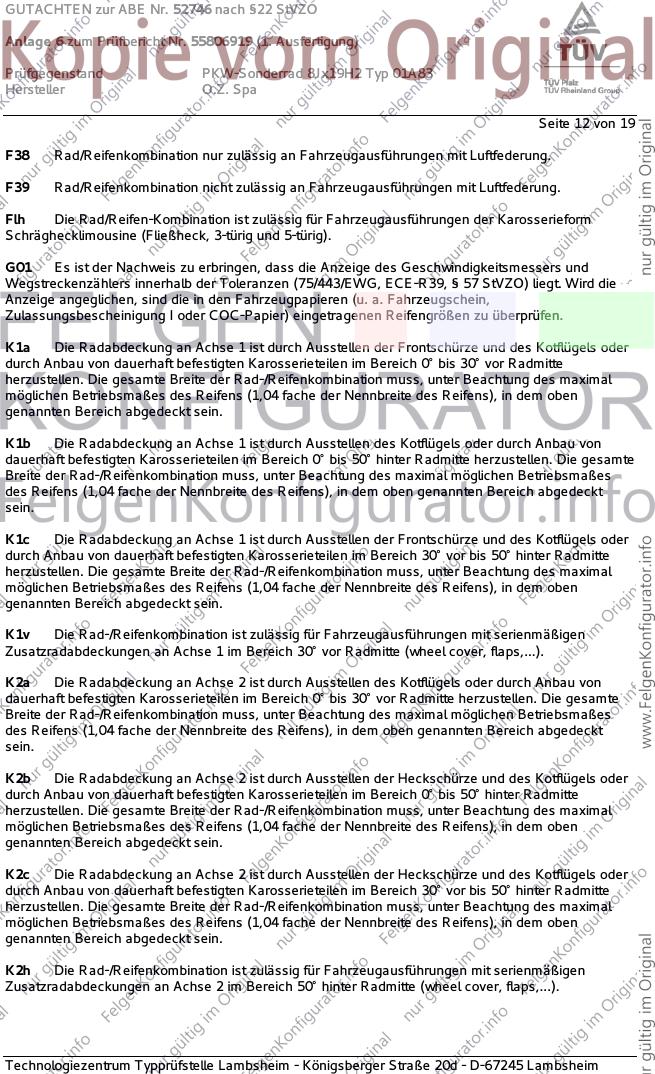

Seite 12 von 19
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55806919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ 01A83
Hersteller O.Z. Spa

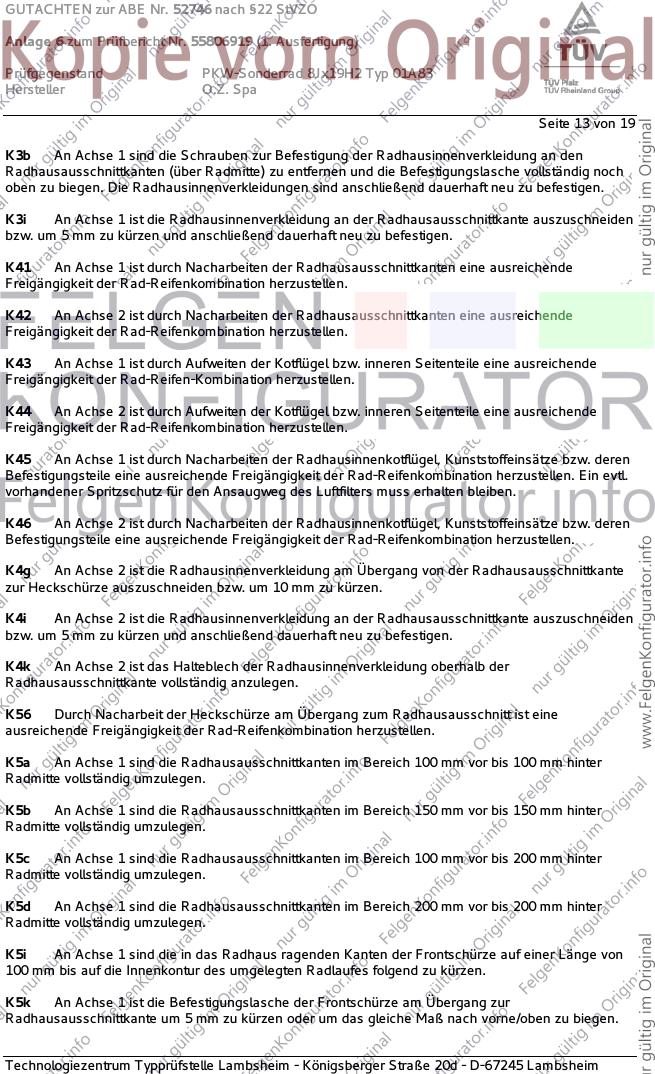

Seite 13 von 19
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55806919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ 01A83
Hersteller O.Z. Spa

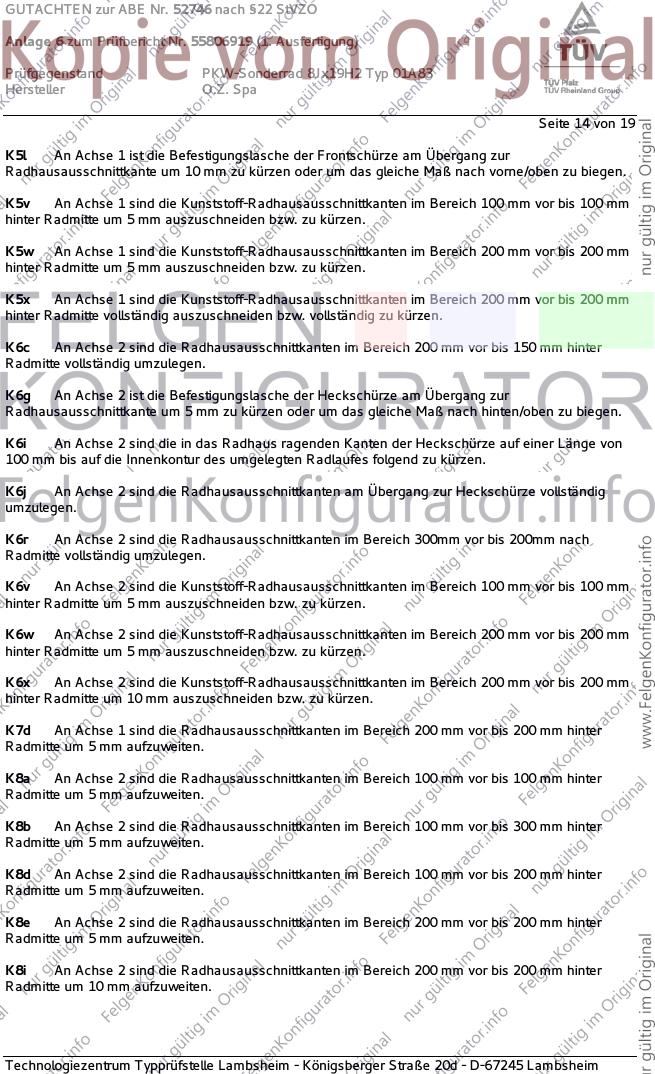

Seite 14 von 19
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55806919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ 01A83
Hersteller O.Z. Spa

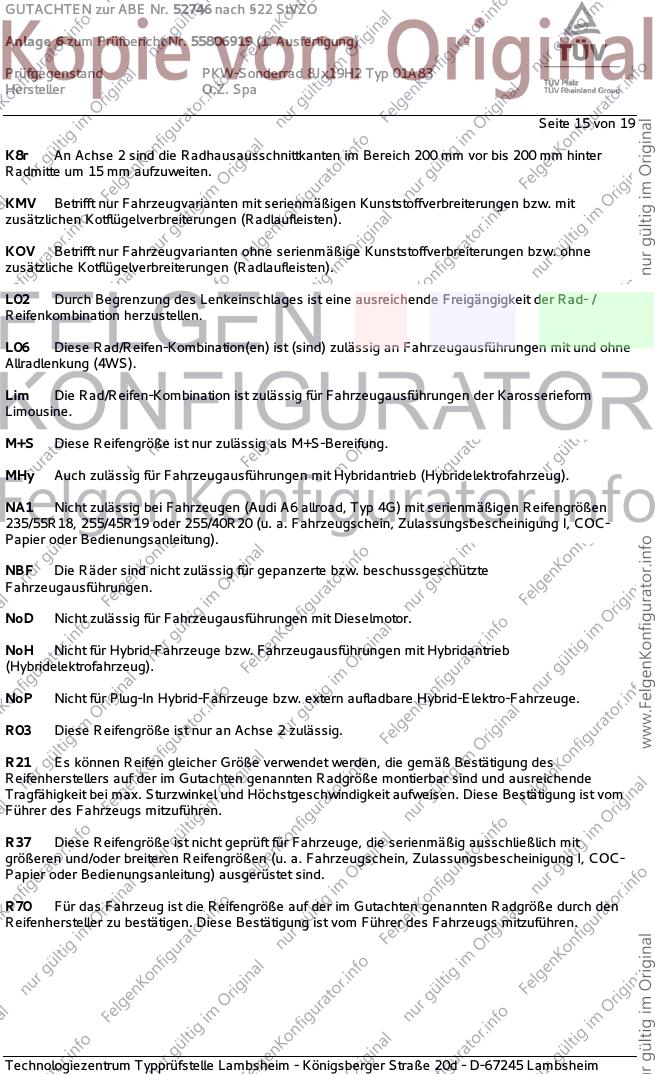

Seite 15 von 19
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-In Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55806919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ 01A83
Hersteller O.Z. Spa

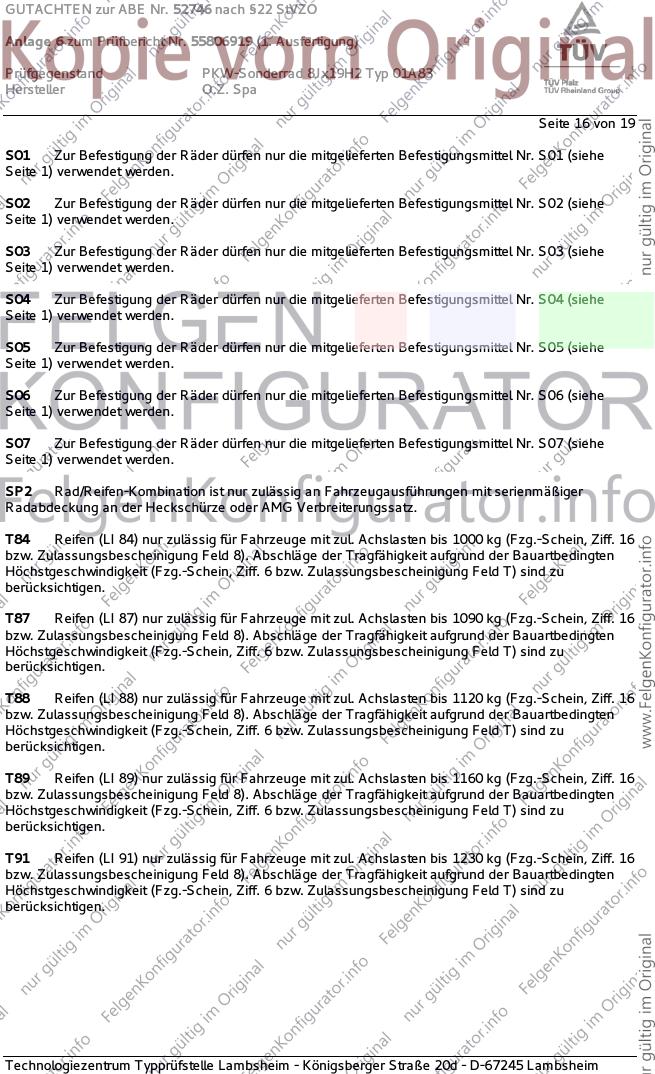

Seite 16 von 19
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55806919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ 01A83
Hersteller O.Z. Spa

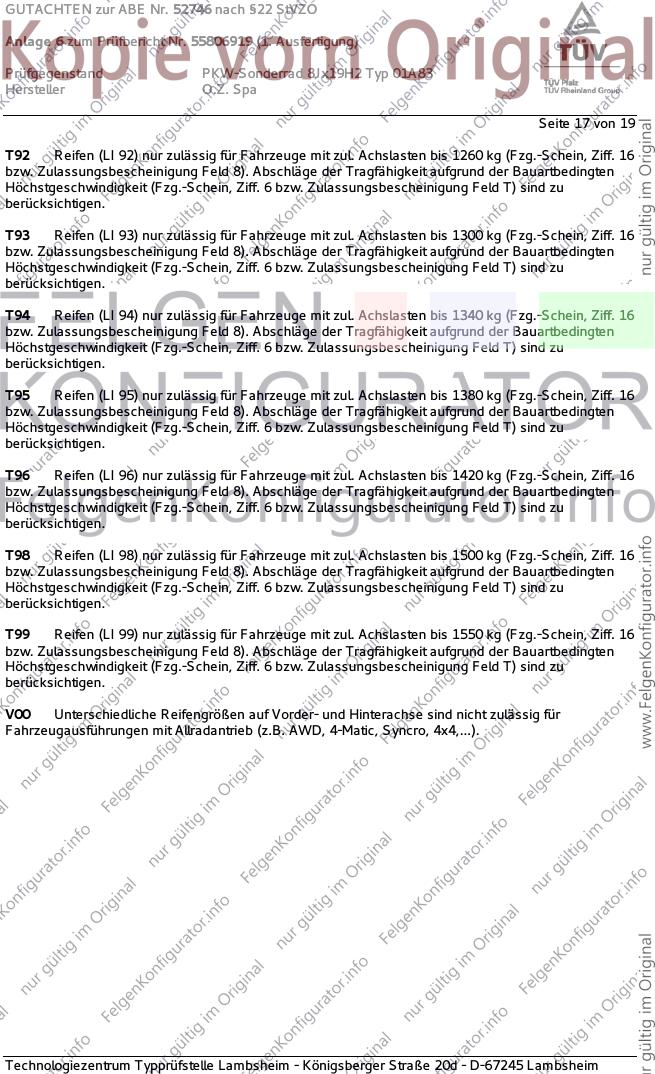

Seite 17 von 19
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55806919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ 01A83
Hersteller O.Z. Spa

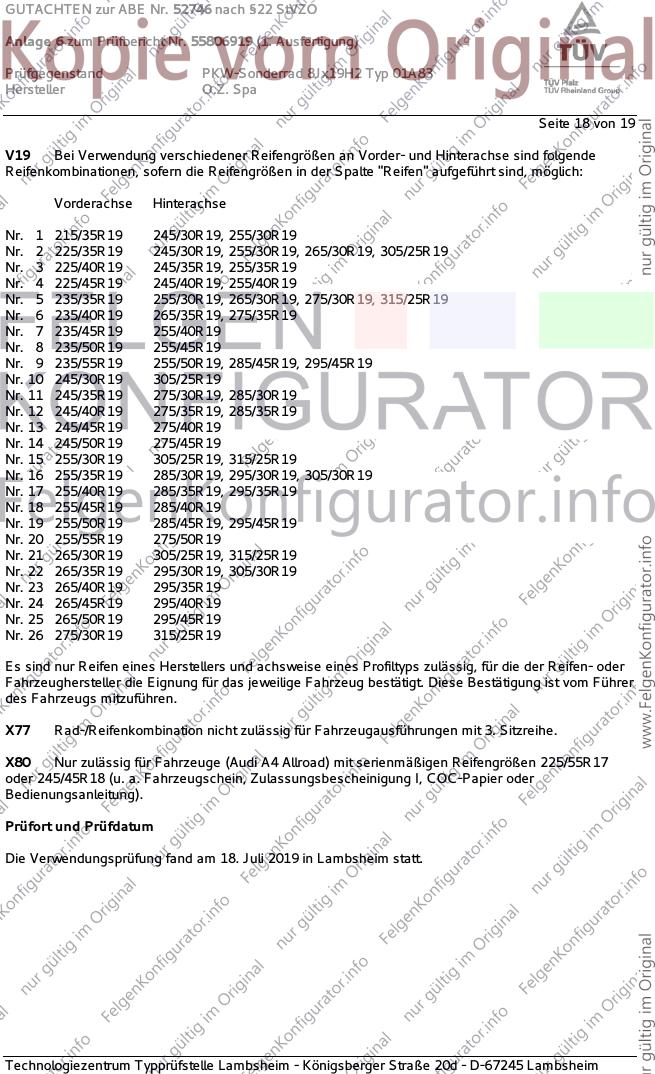

Seite 18 von 19
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19, 315/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 255/55R19 275/50R19
Nr. 21 265/30R19 305/25R19, 315/25R19
Nr. 22 265/35R19 295/30R19, 305/30R19
Nr. 23 265/40R19 295/35R19
Nr. 24 265/45R19 295/40R19
Nr. 25 265/50R19 295/45R19
Nr. 26 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad) mit serienmäßigen Reifengrößen 225/55R17
oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 18. Juli 2019 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55806919 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ 01A83
Hersteller O.Z. Spa
Seite 19 von 19
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 19 und gilt für Sonderräder ab Herstellungsdatum Mai 2019.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 18. Juli 2019
Pohl 00324914.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
